1 1. ZASTOSOWANIE Urzdzenie typu N321 jest elektronicznym, cyfrowym termostatem przeznaczonym do stosowania w systemach grzania i chłodzenia. Dostpne s nastpujce czujniki temperatury: termistor NTC, Pt100, Pt1000 oraz termopara typu J, z moliwoci korekcji przesunicia (offsetu). Do sterowania wyjciem stosowany jest przekanik SPDT. Właciwoci danego urzdzenia (rodzaj czujnika wejciowego, zakres pomiarowy czujnika, parametry zasilania, itp.) s opisane na etykiecie, umieszczonej na obudowie termostatu. 2. OPIS TECHNICZNY CZUJNIK WEJCIOWY: Mona wybra jeden z trzech opisanych poniej typów czujnika wejciowego (w zamówieniu naley poda typ wybranego czujnika): Termistor NTC, 10kΩ@25 C; Zakres pomiarowy: od 50 do 120 C (od -58 do 248 F); Dokładno: 0,6 C (1,1 F), z oryginalnym czujnikiem; Stabilno czujnika: 0.75 C (1.35 F). (Ten błd mona skompensowa ustawiajc warto przesunicia (offset) termostatu). Pt100, α= 0,00385; zgodnie z IEC 60751(ITS-90); Zakres pomiarowy: od 50 do 300 C (od -58 do 572 F); Dokładno: 0,7 C (1.3 F); Pt1000, α= 0,00385; zgodnie z IEC 60751(ITS-90); Zakres pomiarowy: od 200 do 530 C (od -328 do 986 F); Dokładno: 0,7 C (1.3 F); Termopara typu J; Zakres pomiarowy: od 0 do 600 C (od 32 do 1112 F) (IEC60584); Dokładno: 3 C (5.4 F); Kompensacja wpływu zimnego koca termopary; Uwaga: W przypadku termostatu z wejciem NTC stosowany jest 3-metrowy przewód do połczenia czujnika. Przewód moe by przedłuony maksymalnie do 200m. ROZDZIELCZO POMIAROWA: 0.1: od 19.9 do 99.9 C (od -3.8 do F) z termistorem NTC; 1: w pozostałych przypadkach; WYJCIE 1: Przekanik 10A / 250Vac, SPDT lub Impuls: 5Vdc, 25mA max; INSTRUKCJA OBS UGI Termostat elektroniczny N321 ZASILANIE: Od 85 do 250Vac /prd zmienny; Czstotliwo sieci zasilajcej: 50/60 Hz; lub 12 do 24Vdc /prd stały; Pobór prdu: 0,6VA; Ostrzeenie: przed podłczeniem termostatu do sieci zasilajcej naley upewni si, e jej parametry s odpowiednie dla tego urzdzenia. WYMIARY: Szeroko x Wysoko x Głboko: 75x33x75mm; Otwór na panel: 70x29mm Masa/ciar: 100g; 1/5

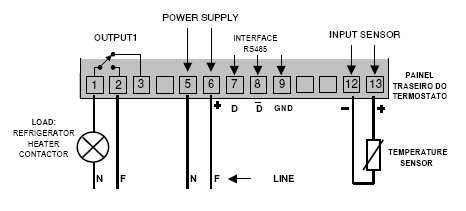

2 RODOWISKO PRACY: Temperatura pracy: od 0 do 50 C (od 32 do 122 F); Temperatura składowania: od -20 do 60 C(od -4 do 140 F); Wilgotno wzgldna: od 20 do 85% bez kondensacji; OBUDOWA: Samowygaszajcy si poliwglan; Ochrona: Panel czołowy: IP65, Obudowa:IP42 Przekrój przewodów połczeniowych: do 4,0mm² Komunikacja RS-485; Protokół RTU MODBUS (na yczenie) 3. POŁCZENIA ELEKTRYCZNE Na Rys. 1 poniej pokazano sposób podłczenia czujnika, zasilania i wyj termostatu. Rys. 1 Zaciski termostatu typu N321 OUTPUT1 wyjcie 1; POWER SUPPLY zasilanie; INTERFACE RS485 interfejs RS485; INPUT SENSOR czujnik wejciowy; LOAD: REFRIGERATOR HEATER CONTACTOR obcienie: stycznik chłodziarki / grzejnika; LINE linia; TEMPERATURE SENSOR czujnik temperatury; Bardzo wane jest stosowanie si do poniszych zalece: Przewody sygnałowe powinny by poprowadzone w uziemionych kanałach, z dala od przewodów styczników lub zasilajcych. Przyrzd powinien by zasilany przy pomocy wydzielonych przewodów zasilajcych, które nie powinny by wykorzystywane do zasilania silników elektrycznych, elektromagnesów, styczników itp. Zaleca si instalowanie filtrów RC (47R i 100nF, połczone szeregowo) w obwodach zasilajcych cewki przekaników i inne odbiorniki indukcyjne,. Projektujc system sterujcy zawsze naley bra pod uwag moliwo awarii przyrzdu. Pozwoli to zapobiec nieodwracalnym uszkodzeniom urzdze oraz wyeliminowa ryzyko wypadku wród personelu obsługi. 2/5

3 3. EKSPLOATACJA Przed rozpoczciem eksploatacji termostatu niezbdne jest skonfigurowanie parametrów przyrzdu. Parametry zostały podzielone na 4 grupy lub poziomy: Pozio m Zabezpieczenie Funkcja 0 - Pomiar temperatury 1 2 sekunda Ustawianie progu temperatury 2 10 sekund Programowanie (konfiguracja parametrów) 3 18 sekund Kalibracja Po włczeniu zasilania na wywietlaczu N321 pojawi si - na 1 sekund - informacja o numerze wersji oprogramowania. Ta informacja jest istotna w przypadku kontaktu z serwisem technicznym producenta. Nastpnie termostat zaczyna wywietla temperatur zmierzon przez czujnik. Ten tryb pracy nazywa si poziomem pomiaru temperatury (poziomem 0). Aby przej do poziomu 1 naley wcisn i przytrzyma przez 2 sekundy klawisz wywietlaczu nie pojawi si komunikat naley ponownie wcisn klawisz., dopóki na. Aby powróci do pocztkowego komunikatu (pomiaru temperatury), Aby przej do poziomu 2 naley wcisn i przytrzyma przez 10 sekund klawisz, dopóki na wywietlaczu nie pojawi si komunikat. Aby pozosta na tym poziomie, naley zwolni klawisz. Kade kolejne wcinicie klawisza spowoduje przejcie do kolejnego parametru w cyklu tego poziomu. Po osigniciu koca listy, termostat powróci do pierwszego poziomu (0). Wartoci parametru mona ustawia przy pomocy klawiszy oraz. Uwagi: 1. Aby zachowa ustawienia parametrów naley wcisn klawisz, co jednoczenie spowoduje przejcie do nastpnej pozycji menu na danym poziomie. Ustawienia konfiguracyjne s przechowywane w pamici trwałej, odłczenie zasilania termostatu nie powoduje utraty ustawie. 2. Jeli przez ponad 20 sekund nie zostanie wcinity aden klawisz, termostat zapamita aktualnie ustawione wartoci ustawie i powróci do poziomu pomiaru temperatury. Poziom 1 Ustawienie progu temperatury Na tym poziomie dostpny s jedynie parametry ustawianych wartoci setpoints. Ich nazwy wywietlaj si na przemian z przypisanymi tym parametrom wartociami. Mona uzyska odpowiedni warto temperatury dla kadej ustawianej wartoci setpoint wciskajc klawisze i. Regulacja temperatury do sterowania WYJ CIEM 1 (OUTPUT 1). Warto jest ograniczona przez wartoci zaprogramowane w i na poziomie Ustawiona warto programowania (Konfiguracja parametrów, poziom 2). 1 3/5

4 Poziom 2 Programowanie Poziom Konfiguracji Parametrów Na tym poziomie znajduj si parametry konfiguracyjne, definiowane przez uytkownika, w zalenoci od wymaga jego układu/systemu. Warto parametrów mona zmienia przy pomocy klawiszy i. Na wywietlaczu wywietli si nazwa parametru na przemian z przypisan mu wartoci. Action/ Działanie Hysteresis/ Histereza Offset Działanie sterowaniem WYJ CIEM 1 / OUTPUT 1: 0 Odwrócone (grzanie) 1 Bezporednie (chłodzenie). Histereza WYJ CIA 1 / OUTPUT 1: okrela (w stopniach) rónic pomidzy temperatur, dla której WYJ CIE 1 / OUTPUT 1 jest włczane, a temperatur, dla której jest wyłczane. Warto przesunicia (offsetu), która bdzie dodawana do zmierzonej temperatury w celu kompensacji błdu czujnika. Limit Limit SP Low SP High Off time on time 1 Delay Dolna granica zakresu. musi by mniejszy ni Górna granica zakresu. musi by wikszy od Okrela minimalny czas wyłczenia ( off time ) WYJ CIA 1. Kiedy WYJ CIE 1 / OUTPUT 1 zostanie wyłczone, pozostanie w tym stanie przez czas równy co najmniej wartoci. W przypadku termostatu z wejciem termopary ten parametr nie jest dostpny. Ten parametr jest stosowany w systemach chłodzenia, w celu przedłuenia czasu ycia sprarki. For heating systems, program to zero. Warto wyraona w sekundach, 0 do 999s. Okrela minimalny czas wyczenia ( on time ) WYJ CIA 1. Kiedy WYJ CIE 1 / OUTPUT 1 zostanie włczone, pozostanie w tym stanie przez czas równy co najmniej wartoci. W przypadku termostatu z wejciem termopary ten parametr nie jest dostpny. Ten parametr jest stosowany w systemach chłodzenia, w celu przedłuenia czasu ycia sprarki. For heating systems, program to zero. Warto wyraona w sekundach, 0 do 999s. Czas opónienia rozpoczcia sterowania. Po włczeniu zasilania WYJ CIE 1 / OUTPUT 1 jest utrzymywane w stanie wyłczonym (off) dopóki nie upłynie czas równy wartoci zaprogramowanej w. Paramet ten słuy do zapobiegania jednoczesnemu uruchomieniu wielu sprarek podczas startu systemu sterowanego termostatem. Warto wyraona w sekundach, 0 do 250s. Address/ Adres Ten parametr jest dostpny w termostatach, wyposaonych w dodatkowy (na yczenie) interfejs RS485 Modbus RTU. Parametr znajduje si na poziomie programowania i pozwala na przypisanie indywidualnego adresu Modbus kademu urzdzeniu, które jest włczone do sieci. Zakres adresów: od 1 do /5

5 Poziom 3 Poziom kalibracji Termostat jest skalibrowany fabrycznie. Poniej opisane parametry mog by modyfikowane jedynie przez dowiadczonych pracowników. Aby uzyska dostp do tego menu naley przytrzyma klawisz przez co najmniej 18 sekund. wcinity Nie naley wciska klawiszy i, jeli nie jest zna si BARDZO DOBRZE procedury kalibracyjnej. Aby powróci do poziomu pomiaru temperatury naley kilkakrotnie nacisn klawisz. Calibration Low / Kalibracja dolnego progu Calibration High / Kalibracja górnego progu Serial number Numer serii Serial number / Numer serii 4. WYJCIE STERUJCE Warto przesunicia (Offset) wartoci wejciowej. Okrela dolny próg zakresu pomiarowego czujnika. Kalibracja czułoci. Okrela górny próg zakresu pomiarowego czujnika. Pierwsza połowa numeru serii termostatu. Druga połowa numeru serii termostatu. Urzdzenie N321 steruje przekanikiem, który mona wykorzysta do utrzymania temperatury procesu na poziomie, ustalonym przez uytkownika, na drodze zdefiniowania progu temperatury. Dioda sygnalizacyjna P1 wieci si, kiedy wyjcie jest włczone. DISPLAY KEYBOARD OUTPUT STATUS LED Rys. 2 Panel z przodu termostatu DISPLAY wywietlacz; KEYBOARD klawiatura; OUTPUT STATUS LED dioda LED, sygnalizujca stan wyjcia. 5. KOMUNIKATY BŁ DÓW Wystpienie błdu pomiaru wymusza wyłczenie wyj termostatu. Błdy te mog by spowodowane nieprawidłowym połczeniem, awari czujnika (lub przewodu połczeniowego) lub faktem, e temperatura w systemie/układzie przekroczyła zakres pomiarowy czujnika. Poniej przedstawiono symbole, które s wywietlane w przypadku wystpienia błdów: Oznacza: Zmierzona temperatura przekracza maksymaln warto, dopuszczaln dla czujnika. Awaria czujnika Pt1000 lub termopary J. Zwarty termistor NTC. Oznacza: Zmierzona temperatura jest mniejsza ni dolny próg zakresu pomiarowego czujnika. Zwarty czujnik Pt1000 lub termopara J Awaria w termistorze NTC. 5/5
