Panel sterowania TEKNA TPR

Wielkość: px
Rozpocząć pokaz od strony:

Download "Panel sterowania TEKNA TPR"

Transkrypt

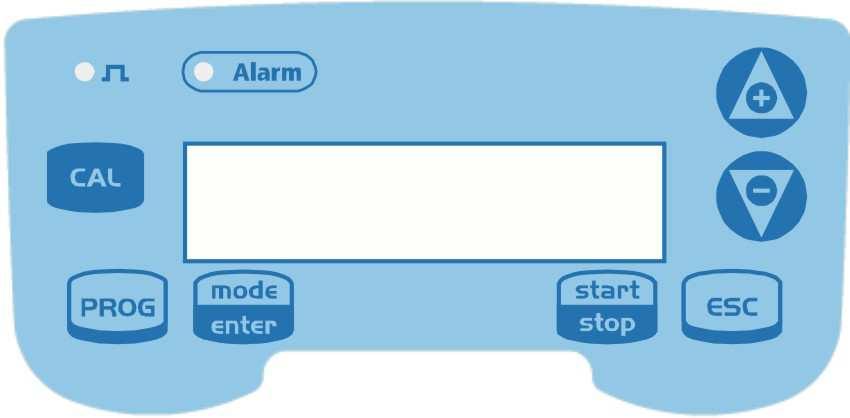

1 Panel sterowania TEKNA TPR Umożliwia dostęp do menu programowania Jeśli zostanie wciśnięty w trakcie fazy pompowania, na ekranie zostaną cyklicznie wyświetlane wartości wcześniej zaprogramowane; Gdy zostanie wciśnięty równocześnie z przyciskami, umożliwia zwiększanie lub zmniejszanie wartości zależnie od wybranego trybu pracy. Podczas programowania służy jako funkcja Enter czyli potwierdzanie wprowadzonych wartości oraz zmian. Uruchamia i zatrzymuje pracę pompy. W przypadku wystąpienia alarmu poziomu, (tylko funkcja alarmu), alarmu przepływu oraz alarmu aktywnej pamięci, deaktywuje sygnał na wyświetlaczu. Służy do wychodzenia z różnych poziomów menu. Przed ostatecznym wyjściem z fazy programowania, użytkownik będzie posiadał opcję zapisania w pamięci urządzenia dokonanych zmian Umożliwia dostęp do menu kalibracyjnego pompy. Jeśli przycisk jest wyłączony, menu kalibracji nie jest aktywne. Służy do poruszania się w górę menu lub do zwiększania wartości numerycznych przeznaczonych do zmiany. Może być używany do rozpoczęcia procesu dozowania w trybie Batch. Służy do poruszania się w dół menu, lub do zmniejszania wartości numerycznych przeznaczonych do zmiany. Zielona dioda LED, migająca w trakcie dozowania Czerwona dioda LED, uruchamiająca się w różnych sytuacjach alarmowych Połączenia elektryczne 1 2 Przekaźnik alarmu 3 Biegun 4 Biegun Wyjście 420 ma Maks. obciążenie 500 Ω B B Wejście dla zdalnego kontrolera (startstop) Wejście dla sondy temperaturowej Wejście dla czujnika przepływu Wejście dla kontrolera poziomu EM rev

2 Menu programowania Tekna TPR Dostęp do menu programowania uzyskuje się poprzez wciśnięcie przycisku trzy sekundy. Przyciski i przytrzymanie go przez około mogą być używane do poruszania się w obrębie poszczególnych pozycji menu, natomiast przycisk umożliwia zatwierdzanie dokonywanych zmian. Fabrycznie, pompa została zaprogramowana do pracy w trybie stałym. Pompa automatycznie powraca do trybu pracy po 1 minucie bezczynności. Jakiekolwiek dane wprowadzone w takiej sytuacji, nie zostaną zapisane w pamięci urządzenia. Przycisk służy do wychodzenia z poszczególnych poziomów programowania. Podczas wychodzenia z menu programowania, na wyświetlaczu zostanie wyświetlone: Exit Exit No Save Save, aby potwierdzić wybór EM rev

3 Setpoint 7.00 ph Setpoint Type Acid Prop. Band 0.50 ph 2.00 ph O.F.Alarm 0m Resolution 0.01 Prog Configuration Main Menu Paragraph 11 Paragraph 10 Paragraph 9 Paragraph 8 Paragraph 7 Paragraph 6 Probe Calib. On Temperature Man. 25 C Paragraph 4 Max flow rate 100% Configuration Setting Menu Language English Alarm Relay N.Open Paragraph 5 Paragraph 1 ph Measure Paragraph 2 Redox Measure Functions Menu Manual Paragraph 3 Ustawianie języka EM rev

4 Max flow rate P100% Alarm Relay N.Open Language English Umożliwia wybór języka. Ustawienia fabryczne urządzenia zostały wykonane w języku angielskim. Zmiany języka można wykonywać poprzez wciśnięcie przycisku, a następnie przycisków w celu ustawienia nowych wartości. Nacisnąć przycisk potwierdzić zmiany i powrócić do menu głównego., aby Paragraf 1 Dozowanie ręczne Configuration Pump Funtions Manuel Pompa pracuje w trybie stałym i prędkość przepływu może być regulowana ręcznie poprzez wciśnięcie w tym samym czasie przycisków, w celu zwiększenia prędkości lub przycisków, w celu jej zmniejszenia. Tryb pracy Man = Ręczny Alarmy oraz status Liv = Alarm poziomu Fls = Alarm Wyświetlacz podczas pracy pompy Status czujnika przepływu MAN FF Lev Stop P100% Status pompy Empty = uruchomienie Stop = zatrzymanie Paus = przerwa w pracy Bieżąca wartość dozowania (zależna od wybranej jednostki pomiaru) Procent, częstotliwość, l/h, Gph, ml/m Wyświetlacz podczas programowania (przycisk MODE) Tryb pracy Wyświetla odpowiadającą wartość dozowania F320s/m P100% Bieżąca wartość dozowania Maksymalna prędkość przepływu może być zmieniana poprzez naciśnięcie lub EM rev

5 Paragraf 2 Dozowanie proporcjonalne w trybie ph (ustawienia fabryczne) Pompa mierzy i kontroluje wartość ph roztworu, zaprogramowaną w kolejności: punkt ustawień, rodzaj punktu ustawień, pasmo proporcjonalne oraz pasmo alarmu Rodzaj punktu ustawień: kwasowy s/m Configuration Pump Funtions Setpoint 7.00 ph Setpoint Type Acid Prop. Band 0.50 ph 2.00 ph O.F.Alarm 0m Resolution 0.01 ph Measure Probe Calib. On Temperature Man. 25 C Temperature Man. 25 C < Temperature Man. 77 F max flowrate Pump Off setpoint Proportional Band Pump On 0 14 ph Rodzaj punktu ustawień: zasadowy s/m max flowrate Proportional Band Pump On setpoint Pump Off 0 14 ph Istnieje również możliwość zaprogramowania: Wartości czasu alarmu O.F.A. (Alarm przeładowania) podanego w minutach, lub raczej czasu, powyżej którego uruchamiany jest sygnał alarmowy, jeśli wartość ph nie osiągnęła wartości podanej w punkcie ustawień. Dokładność pomiaru (1 lub 2 miejsca dziesiętne) Uruchomienie/Wyłącznie procedury kalibracji Wartości temperatury wyrażonej w ºC (wartość domyślna) lub w ºF Maksymalna częstotliwość może być zmieniana w trakcie pracy, poprzez naciśnięcie w tym samym czasie przycisków, w celu zwiększenia prędkości przepływu, lub Punkt ustawień; Kwas/Zasada Alarmy oraz status Cal = kalibracja niezakończona Lev = Alarm poziomu Flw = Alarm przepływu Alm = Pomiar poza pasmem alarmu OFA = Alarm O.F.A. Wyświetlacz podczas pracy pompy Status czujnika przepływu Alca FF 7.00pH Lev Stop P100% Status pompy Empty = uruchomienie Stop = zatrzymanie Paus = przerwa w pracy przycisków Mierzona wartość ph Bieżąca wartość dozowania (zależna od wybranej jednostki pomiaru) Procent, częstotliwość, l/h, Gph, ml/m, w celu jej zmniejszenia. Wyświetlacz podczas programowania (przycisk MODE) Wyświetlane w kolejności SP = wartość punktu ustawień BP = wartość pasma proporcjonalnego BA = Wartość pasma alarmu OFA = Alarm O.F.A. Temp = Temperature value SP 7.00pH 4.50pH P100% Maksymalna wartość dozowania (zależna od wybranej jednostki pomiaru) Procent, częstotliwość, l/h, Gph, ml/m Wartość pomiarowa EM rev

6 Paragraf 3 Dozowanie proporcjonalne do pomiaru potencjału redox (O.R.P.) Pompa mierzy i kontroluje wartość ph roztworu, zaprogramowaną w kolejności: punkt ustawień, rodzaj punktu ustawień, pasmo proporcjonalne oraz pasmo alarmu Rodzaj punktu ustawień: maksymalny s/m Configuration Pump Funtions Setpoint 560 mv Setpoint Type High Prop. Band 50 mv 200 mv O.F.Alarm 0m Redox Measure Probe Calib. On max flowrate 0 Pump Off setpoint Rodzaj punktu ustawień: minimalny s/m max flowrate 0 Proportional Band Pump On setpoint Proportional Band Pump On Pump Off mv mv Istnieje również możliwość zaprogramowania: Wartości czasu alarmu O.F.A. (Alarm przeładowania) podanego w minutach, lub raczej czasu, powyżej którego uruchamiany jest sygnał alarmowy, jeśli wartość ph nie osiągnęła wartości podanej w punkcie ustawień. Dokładność pomiaru (1 lub 2 miejsca dziesiętne) Uruchomienie/Wyłącznie procedury kalibracji Maksymalna częstotliwość może być zmieniana w trakcie pracy, poprzez naciśnięcie w tym samym czasie przycisków, w celu zwiększenia prędkości przepływu, lub przycisków zmniejszenia., w celu jej Punkt ustawień; Wysoki/Niski Alarmy oraz status Cal = kalibracja nie zakończona Lev = Alarm poziomu Flw = Alarm przepływu Alm = Pomiar poza pasmem alarmu OFA = Alarm O.F.A. Wyświetlacz podczas pracy pompy Status czujnika przepływu High FF 560mV Lev Stop P100% Status pompy Empty = uruchomienie Stop = zatrzymanie Paus = przerwa w pracy Paragraf 4 Ustawianie maksymalnego przepływu Zmierzona wartość potencjału Redox Bieżąca wartość dozowania (zależna od wybranej jednostki pomiaru) Procent, częstotliwość, l/h, Gph, ml/m Wyświetlacz podczas programowania (przycisk MODE) Wyświetla w kolejności SP = Wartość punktu ustawień BP = Wartość pasma proporcjonalnego BA = Wartość pasma alarmu OFA = Alarm O.F.A. SP 560mV 450mV P100% Maksymalna wartość dozowania (zależna od wybranej jednostki pomiaru) Procent, częstotliwość, l/h, Gph, ml/m Wartość pomiarowa EM rev

7 Max flow rate Max flow rate P100% P100% Max flow rate F320s/m Funkcja ta umożliwia ustawienie maksymalnego przepływu oferowanego przez pompę. Zaprogramowany tryb (% lub częstotliwość) jest w takim przypadku standardową jednostką pomiaru, gdy wyświetlana jest wartość przepływu. Zmiany można dokonywać poprzez naciśnięcie przycisku, a następnie przycisków do ustawiania nowych wartości. Przycisk służy do potwierdzenia zmian i umożliwia powrót do menu głównego. EM rev

8 Paragraf 5 Ustawianie przekaźnika alarmowego Max flow rate P100% Alarm Relay N.Open Funkcja ta służy do ustawienia alarmu w sytuacji nieobecności sytuacji alarmowej. Jeśli otwarte (wartość domyślna) lub zamknięte. Zmiany można dokonywać poprzez naciśnięcie przycisku, a następnie przycisków do ustawiania nowych wartości. Przycisk służy do potwierdzenia zmian i umożliwia powrót do menu głównego Paragraf 6 Kalibracja prędkości przepływu Pump 0,23 cc/stroke Pump Manual Pump Automatic Pump cc/stroke 0,23 Start 100 strok. Strokes 100 ml 20 Paragraf 7 Statystyka Zapamiętana w pamięci urządzenia wartość cc na jeden skok pompy wyświetlana jest w menu głównym. Może być ona kalibrowana na dwa sposoby: RĘCZNIE ręczne wprowadzanie wartości cc/skok używając przycisków i potwierdzenie za pomocą przycisku AUTOMATYCZNIE pompa wykonuje 100 skoków, które są uruchamiane poprzez naciśnięcie przycisku. Pod koniec tego procesu, należy podać wartość zassaną przez pompę używając do tego celu przycisków potwierdzić za pomocą przycisku. Wprowadzona wartość będzie używana do obliczeń prędkości przepływu. i Statistic Hours 10 Statistic Strokes 1000 Statistic Q.ty(L) 100 Statistic Power 10 Statistic Reset Statistic Reset NO W menu głównym wyświetlany jest czas trwania pracy pompy. Poprzez naciśnięcie przycisku można uzyskać dostęp do innych statystyk: Skok = liczba skoków wykonanych przez pompę Q.ty (L) = ilość produktu dozowana przez pompę wyrażona w litrach; liczba ta jest obliczana na podstawie zapisanej wartości cc/skok Power = liczba uruchomień pompy Reset = przyciski służą do resetowania liczników (YES) lub (NO), przycisk zmian. służy do potwierdzania ESC Statistic Hours 10 Naciśnięcie przycisku głównego. umożliwia powrót do menu EM rev

9 Paragraf 8 Hasło Password **** Password 0000 Wprowadzając hasło, można uzyskać dostęp do menu programowania oraz wszystkich zaprogramowanych wartości. Podanie hasła jest wymagane również w przypadku modyfikacji tych wartości. Migająca linia oznacza liczbę, która może zostać zmieniona. Za pomocą przycisku można wybrać wartość (od1 do 9), natomiast za pomocą przycisku wybrać liczbę przeznaczoną do zmiany. Potwierdzenie zmiany odbywa się za pomocą przycisku. Poprzez ustawienie wartości 0000 (wartość domyślna), hasło jest usuwane. Paragraf 9 Alarm przepływu Alarms Flow Off Alarm Flow Off Alarm Flow On Alarm Flow On Signals 6 ESC Funkcja ta umożliwia włączenie / wyłączenie czujnika przepływu. Gdy czujnik jest włączony (On), nacisnąć przycisk, aby uzyskać dostęp do liczby sygnałów, przez jakie pompa będzie oczekiwać przed uruchomieniem alarmu. Wybrana liczba zacznie migać po przyciśnięciu przycisku, natomiast przyciski służą do ustawienia wybranej wartości. Potwierdzenie zmian odbywa się za pomocą przycisku. Aby powrócić do menu głównego, nacisnąć Alarms Flow Off przycisk. Paragraph 10 Alarm poziomu Alarms Level Stop Alarm Level Stop Alarm Flow Alarm Alarms Level ESC Alarm Paragraf 11 Jednostka prędkości przepływu Unit Unit Standard Standard < Unit L/h Funkcja ta umożliwia dokonanie ustawień pompy, gdy czujnik poziomu jest włączony. Innymi słowy, można zdecydować, czy zatrzymać dozowanie (Stop) lub po prostu uruchomić alarm bez zatrzymywania procesu dozowania. Zmiany można wykonywać poprzez naciśnięcie przycisku, natomiast przyciski służą do ustawienia pożądanego rodzaju alarmu. Przycisk potwierdzania wykonanych zmian. Przycisk powrót do menu głównego. służy do umożliwia Istnieje możliwość zmiany jednostki dozowania wyświatlanej na ekranie. Zmiany można wykonywać poprzez naciśnięcie przycisku, natomiast przyciski służą do ustawienia jednostki pomiaru, wybranej pomiędzy l/h (litry na godzinę), Gph (galony na godzinę), ml/m (mililitry na minutę) lub standardowe (% lub częstotliwość, w zależności od ustawień). Nacisnąć przycisk głównego., aby powrócić do menu EM rev

10 Menu kalibracji wartości ph Naciśnięcie przycisku CAL I przytrzymanie go przez trzy sekundy, umożliwia przejście do menu kalibracyjnego. Jeśli procedura kalibracji jest przeprowadzana podczas programowania urządzenia, na wyśietlaczu pojawi się następujący komunikat: Off Jeśli funkcja kalibracji jest aktywna: Cal Automatic Automatic Buffer Sol. 7 ph Wait... 60s Buffer Sol. 7 ph Quality 100% ok 7 ph Error 7 ph Buffer Sol.4/9 ph Wait... 60s Buffer Sol. 4 ph Quality 100% ok 4 ph Error 4 ph Manual Manual Cal. Buffer Sol. 7 ph Wait... 60s Buffer Sol. 7 ph Quality 100% ok 7 ph Error 7 ph Manual Cal. Buffer Sol.7.00pH Wait... 60s Buffer Sol.4.20pH Quality 100% ok 4.20pH Error 4.20pH Istnieje możliwość wybrania trybu automatycznego lub ręcznego. W obu przypadkach, ph jest kalibrowane do wartości 7. Kalibracja automatyczna: Wartość określająca stężenie zostanie wyświetlona na ekranie. Włożyć sondę do butelki i nacisnąć przycisk. Na ekranie rozpocznie się 60sekundowe odliczanie czasu, niezbędne do zakończenia procesu kalibracji. Jeśli jakość wyrównania jest poniżej 50%, na ekranie zostanie wyświetlony komunikat błędu, w takim przypadku, należy nacisnąć przycisk, aby zakończyć procedurę kalibracji (pompa wykona to automatycznie po 4 sekundach). Jeśli jakość jest wyższa, niż 50%, na ekranie zostanie wyświetlona zmierzona wartość i po naciśnięciu przycisku, wymagane będzie wartość roztworu ph 9 lub 4. W tym punkcie procedura jest taka sama, jak powyżej. Kalibracja ręczna: Jeśli wartość określająca stężenie zostanie wyświetlona na ekranie, należy włożyć sondę do butelki i nacisnąć przycisk. Na ekranie rozpocznie się 60sekundowe odliczanie czasu, niezbędne do zakończenia procesu kalibracji. Jeśli jakość jest wyższa niż 50%, na ekranie zostanie wyświetlona zmierzona wartość i po naciśnięciu przycisku wartość ph 7 zacznie migać na ekranie. Przy użyciu przycisków wprowadzić wartość stężenia roztworu, a następnie nacisnąć przycisk poprzednio. aby ją potwierdzić i rozpocząć procedurę kalibracji jak EM rev

11 Menu kalibracyjne potencjału Redox (O.R.P.) Naciśnięcie przycisku CAL I przytrzymanie go przez trzy sekundy, umożliwia przejście do menu kalibracyjnego. Jeśli procedura kalibracji jest przeprowadzana podczas programowania urządzenia, na wyświetlaczu pojawi się następujący komunikat: Off Jeśli funkcja kalibracji jest aktywna: Cal Automatic Automatic Wait... 60s Buffer Sol. 465mV Buffer Sol. 465mV Quality 100% ok 465mV Error 465mV Manual Wait... 60s Buffer Sol. 465mV Buffer Sol. 600mV Quality 100% ok 7 ph Error 7 ph Istnieje możliwość wybrania trybu automatycznego lub ręcznego. W obu przypadkach, ph jest kalibrowane do wartości 7. Kalibracja automatyczna: Wartość określająca stężenie zostanie wyświetlona na ekranie. Włożyć sondę do butelki i nacisnąć przycisk. Na ekranie rozpocznie się 60sekundowe odliczanie czasu, niezbędne do zakończenia procesu kalibracji. Jeśli jakość wyrównania jest poniżej 50%, na ekranie zostanie wyświetlony komunikat błędu, w takim przypadku, należy nacisnąć przycisk, aby zakończyć procedurę kalibracji (pompa wykona to automatycznie po 4 sekundach). Jeśli jakość jest większa niż 50%, dana wartość zostanie wyświetlona na ekranie i należy nacisnąć przycisk, aby dokończyć procedurę kalibracji. Kalibracja ręczna: Wartość stężenia roztworu buforowego zostanie wyświetlona na ekranie. Włożyć sondę do butelki i nacisnąć przycisk. Na ekranie zacznie migać wartość 465 mv. Włożyć sondę do roztworu i przy użyciu przycisków podać wartość roztworu, w którego jest się posiadaniu, a następnie ją potwierdzić za pomocą przycisku rozpocząć procedurę kalibracji, jak opisano powyżej. i EM rev

12 Alarmy Wyświetlacz Przyczyna Sposób usunięcia Stały alarm LED Koniec alarmu poziomu, bez Przywrócić prawidłowy poziom Migający komunikat Lev Np. Man zatrzymywania pracy pompy dozowanej cieczy. Lev P100% Stały alarm LED Migające komunikaty Lev i stop Np. Man Lev Stop P100% Migający komunikat Mem Np. 1:n 6 Mem Migający komunikat Mem I.e. 1:n M 6 Mem Stały alarm LED Migający komunikat Flw Np. Man F Flw P100% Np. Parameter Error to default Migający komunikat OFA Migający komunikat stop Np. High 475 mv OFA Stop P 75% Migający komunikat Alm Np. High 475 mv Alm P 75% Migający komunikat Cal Np. High 475 mv Cal P 75% Koniec alarmu poziomu, bez zatrzymywania pracy pompy Pompa odbiera jeden lub więcej impulsów podczas dozowania z równoczesnym wyłączeniem funkcji pamięci. Pompa odbiera jeden lub więcej impulsów podczas dozowania z równoczesnym włączeniem funkcji pamięci. Aktywny alarm przepływu. Pompa nie otrzymuje zaprogramowanej liczby sygnałów od czujnika przepływu Błąd komunikacji z eeprom. Alarm O.F.A. Odczyty sondy znajdują się poza przedziałem pasma alarmu. Sonda nie została skalibrowana Przywrócić prawidłowy poziom dozowanej cieczy. Nacisnąć przycisk Gdy pompa przestanie odbierać impulsy zewnętrzne, powraca automatycznie do zapamiętanej wartości liczby cykli Nacisnąć przycisk Nacisnąć przycisk, aby przywrócić wartości domyślne parametrów. Nacisnąć przycisk, aby wyłączyć migający komunikat. Nacisnąć przycisk ponownie, aby uruchomić pompę. Sprawdzić, czy parametr Pasmo alarmu posiada poprawną wartość Przeprowadzić procedurę kalibracji sondy EM rev
