Produkt + Funkcjonalność. Sposób instalacji. Wybór modelu. Eksploatacja. Konserwacja
|
|
- Wacława Baranowska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Produkt + Funkcjonalność Sposób instalacji Wybór modelu Eksploatacja Konserwacja
2 Produkt + Innowacyjna cela chloru Szybki montaż Wyjątkowo prosty w instalacji elektrolizer soli! - Montaż celi chloru za pomocą opasek - Możliwa instalacja w zakresie Wytrzymałość na ciśnienie aż do 2.75 bara - Montaż możliwy na rurociągach d50 i d63 W dobrych warunkach, Ei może być zainstalowany w przeciągu 10 minut!
3 Funkcjonalność Przyjazne dla użytkownika ustawienia - Ekran LCD podświetlony na niebiesko - Menu w 7 językach Programator czasu pracy celi chloru Czasy produkcji chloru ustawiane są niezależnie od procesu filtracji
4 Funkcjonalność Niezawodność - Płytki elektrody wykonane są z Tytanu (SC6) - Pokrycie szlachetnym stopem zapewnia długą żywotność elektrody Bezpieczeństwo Alarm Niski poziom soli : Elektrolizer automatycznie ogranicza produkcję chloru w przypadku wykrycia za niskiego stężenia soli w wodzie basenu (poniżej 3 g/l = 3 kg/m3) Alarm Brak przepływu : Produkcja chloru zostaje wstrzymana przy braku przepływu wody przez celę chloru Bezwarunkowa 2-letnia gwarancja
5 Sposób instalacji Obwód filtracyjny Celę chloru należy zainstalować jako ostatni element przed dolotem wody do basenu Zalecany jest montaż na ominięciu (by-pass)

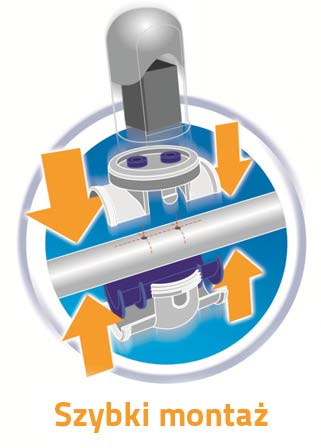

6 Sposób instalacji Cela chloru Szybki montaż Wywierć w rurze 2 otwory Ø20 mm Zatrzaśnij opaskę montażową na rurze Zamontuj celę na opasce montażowej i dokręć nakrętkę
7 Sposób instalacji Możliwe są dwa ustawienia celi chloru Montaż na poziomej lub pionowej rurze Czujnik przepływu Maksymalny przepływ wody przez - Na rurze d50 = 18 m3/h - Na rurze d63 = 25 m3/h celę chloru: Zamontuj czujnik przepływu za ewentualnym zaworem odcinającym celę chloru
8 Wybór modelu Ei 10 Ei 17 Ei 25 Produkcja chloru 10 g/godz 17 g/godz 25 g/godz Maks. objętość basenu (Klimat umiarkowany filtracja min. 8 godz/dzień) Typ basenu Wszystkie Wszystkie Wszystkie Powierzchnia Wszystkie Wszystkie Wszystkie 50 m³ 75 m³ 100 m³ Prąd wyjściowy 2.2 A 3.6 A 5 A Montaż celi chloru na rurach Czujnik przepływu Ustawienie celi d50 mm i d63 mm TAK - montaż na rurze d50 mm Poziome lub pionowe Zmiana polaryzacji Tak - co 2,5 godz lub 5 godz (5 godz domyślnie) Alarm Niski poziom soli TAK TAK TAK Alarm Brak przepływu TAK TAK TAK Zegar programatora TAK TAK TAK Innowacyjny i łatwy w montażu elektrolizer soli!
9 Wybór modelu Ei 10 Ei 17 Ei 25 Produkcja chloru 10 g/godz 17 g/godz 25 g/godz Liczba godzin dziennej filtracji H Maks. objętość basenu w m 3 Klimat umiarkowany (T<30 ) - Liczba godzin dziennej filtracji Powszechnie uważa się, że liczba godzin dziennej filtracji obliczana jest w zależności od temperatury wody. Formuła jest następująca: H (Liczba godzin dziennej filtracji) = T C (woda)/2 Maks. objętość basenu w m 3 Klimat gorący (T>30 ) Maksymalne objętości basenów podano dla 1,5 mg/l wolnego chloru w basenie. - Klimat gorący maks. objętość basenu należy zmniejszyć o 20%. - Baseny zakrywane i wewnętrzne maks. objętość basenu można zwiększyć o 20%
10 Eksploatacja Panel kontrolny - menu w 7 językach 1. Ekran LCD 2. Wskaźniki LED produkcji chloru (1 pomarańczowa i 4 zielone) 3. Czerwony wskaźnik Flow alarm przepływu 4. Przycisk Output regulacja produkcji chloru 5. Pomarańczowy wskaźnik Salt - alarm niskiego poziomu soli 6. Przycisk Hours ustawianie godzin 7. Przycisk Clock - ustawienie zegara 8. Przycisk Minute ustawienie minut 9. Przycisk On/Off - włącz/wyłącz 10. Przycisk Timer - programator czasu pracy celi chloru 11. Przycisk Reset resetowanie urządzenia
11 Użytkowanie Zalety menu TIMER "TIMER": Programowanie czasu pracy celi chloru Zalecane jest podłączenie sterownika do stałego zasilania sieciowego Produkcja chloru jest uruchamiana w ustawionych godzinach (literka T w czerwonym kółku) Zawsze jest także produkcji chloru możliwe ręczne uruchomienie Zasilanie elektrolizera może również zostać sprzężone z zasilaniem pompy filtracji Produkcja chloru zostaje uruchomiona po włączeniu pompy filtracji
12 Konserwacja Równowaga wodna - Utrzymanie zalecanych wartości wody = idealne warunki! - Zapewnia to poprawne działanie urządzenia Zmiana polaryzacji elektrody - Zmiana polaryzacji elektrody zabezpiecza przed osadzaniem się kamienia na elektrodzie chloru - Zmiana polaryzacji elektrody zależy od twardości wody i następuje co 2,5 godz lub 5 godz (domyślne ustawienie 5 godz) Zimowanie - Na okres zimy urządzenie należy zabezpieczyć przed zamarznięciem
