1 Garażowe bramy segmentowe EcoStar RenoMatic RenoMatic, light Made by Hörmann Cennik części zamiennych: ważny od r.

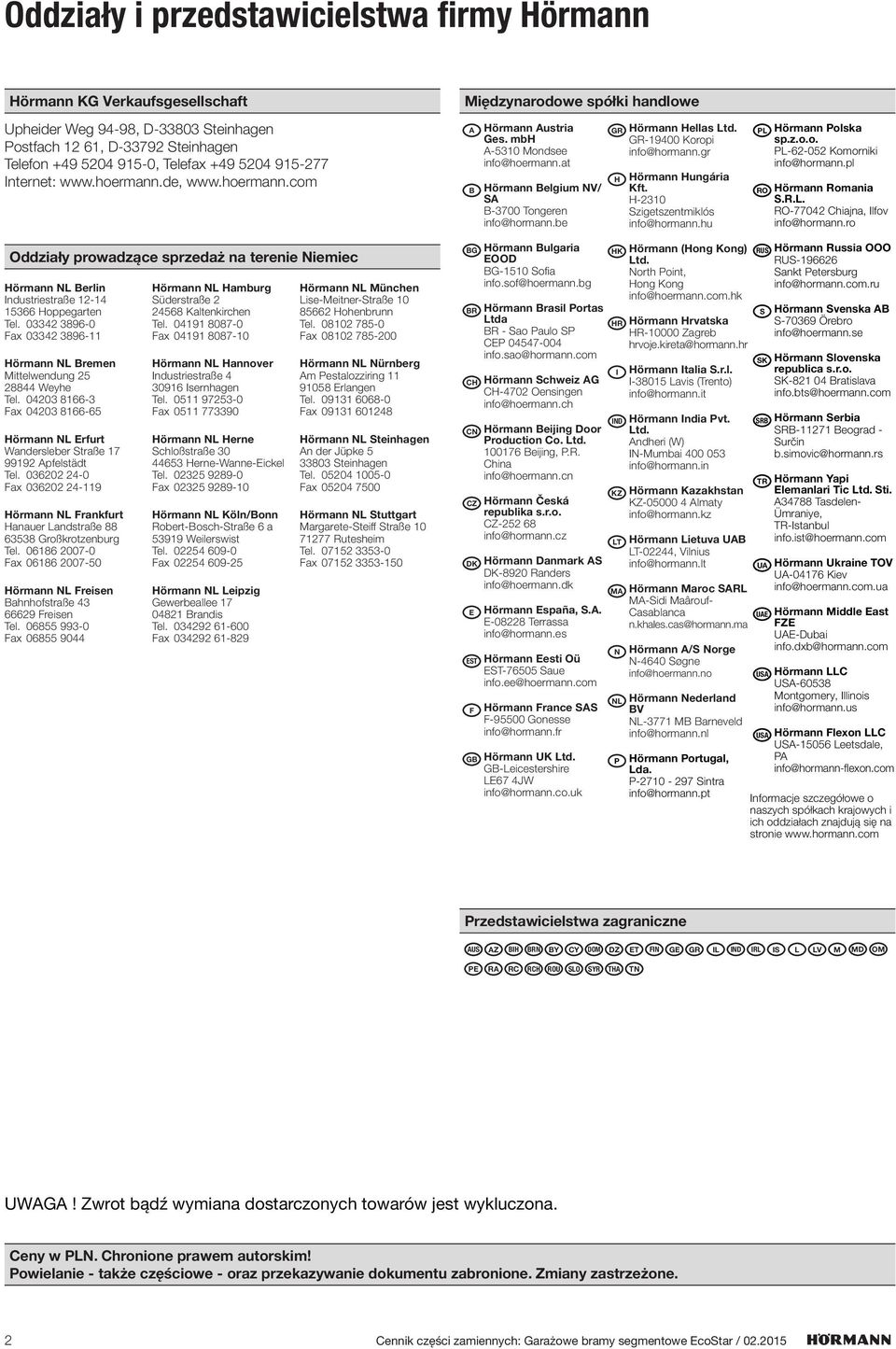

2 Oddziały i przedstawicielstwa firmy Hörmann Hörmann KG Verkaufsgesellschaft Upheider Weg 94-98, D Steinhagen Postfach 12 61, D Steinhagen Telefon , Telefax Internet: Międzynarodowe spółki handlowe A Hörmann Austria Ges. mbh A-5310 Mondsee info@hoermann.at B Hörmann Belgium NV/ SA B-3700 Tongeren info@hormann.be GR Hörmann Hellas Ltd. GR Koropi info@hormann.gr H Hörmann Hungária Kft. H-2310 Szigetszentmiklós info@hormann.hu PL Hörmann Polska sp.z.o.o. PL Komorniki info@hormann.pl RO Hörmann Romania S.R.L. RO Chiajna, Ilfov info@hormann.ro Oddziały prowadzące sprzedaż na terenie Niemiec Hörmann NL Berlin Industriestraße Hoppegarten Tel Fax Hörmann NL Bremen Mittelwendung Weyhe Tel Fax Hörmann NL Erfurt Wandersleber Straße Apfelstädt Tel Fax Hörmann NL Frankfurt Hanauer Landstraße Großkrotzenburg Tel Fax Hörmann NL Freisen Bahnhofstraße Freisen Tel Fax Hörmann NL Hamburg Süderstraße Kaltenkirchen Tel Fax Hörmann NL Hannover Industriestraße Isernhagen Tel Fax Hörmann NL Herne Schloßstraße Herne-Wanne-Eickel Tel Fax Hörmann NL Köln/Bonn Robert-Bosch-Straße 6 a Weilerswist Tel Fax Hörmann NL Leipzig Gewerbeallee Brandis Tel Fax Hörmann NL München Lise-Meitner-Straße Hohenbrunn Tel Fax Hörmann NL Nürnberg Am Pestalozziring Erlangen Tel Fax Hörmann NL Steinhagen An der Jüpke Steinhagen Tel Fax Hörmann NL Stuttgart Margarete-Steiff Straße Rutesheim Tel Fax BG Hörmann Bulgaria EOOD BG-1510 Sofia info.sof@hoermann.bg BR Hörmann Brasil Portas Ltda BR - Sao Paulo SP CEP info.sao@hormann.com CH Hörmann Schweiz AG CH-4702 Oensingen info@hoermann.ch CN Hörmann Beijing Door Production Co. Ltd Beijing, P.R. China info@hoermann.cn CZ Hörmann Česká republika s.r.o. CZ info@hormann.cz DK Hörmann Danmark AS DK-8920 Randers info@hoermann.dk E Hörmann España, S.A. E Terrassa info@hormann.es EST Hörmann Eesti Oü EST Saue info.ee@hoermann.com F Hörmann France SAS F Gonesse info@hormann.fr GB Hörmann UK Ltd. GB-Leicestershire LE67 4JW info@hormann.co.uk HK Hörmann (Hong Kong) Ltd. North Point, Hong Kong info@hoermann.com.hk HR Hörmann Hrvatska HR Zagreb hrvoje.kireta@hormann.hr I Hörmann Italia S.r.l. I Lavis (Trento) info@hormann.it IND Hörmann India Pvt. Ltd. Andheri (W) IN-Mumbai info@hormann.in KZ Hörmann Kazakhstan KZ Almaty info@hormann.kz LT Hörmann Lietuva UAB LT-02244, Vilnius info@hormann.lt MA Hörmann Maroc SARL MA-Sidi Maârouf- Casablanca n.khales.cas@hormann.ma N Hörmann A/S Norge N-4640 Søgne info@hoermann.no NL Hörmann Nederland BV NL-3771 MB Barneveld info@hormann.nl P Hörmann Portugal, Lda. P Sintra info@hormann.pt RUS Hörmann Russia OOO RUS Sankt Petersburg info@hormann.com.ru S Hörmann Svenska AB S Örebro info@hoermann.se SK Hörmann Slovenska republica s.r.o. SK Bratislava info.bts@hoermann.com SRB Hörmann Serbia SRB Beograd - Surčin b.simovic@hormann.rs TR Hörmann Yapi Elemanlari Tic Ltd. Sti. A34788 Tasdelen- Ümraniye, TR-Istanbul info.ist@hoermann.com UA Hörmann Ukraine TOV UA Kiev info@hoermann.com.ua UAE Hörmann Middle East FZE UAE-Dubai info.dxb@hormann.com USA Hörmann LLC USA Montgomery, Illinois info@hormann.us USA Hörmann Flexon LLC USA Leetsdale, PA info@hormann-flexon.com Informacje szczegółowe o naszych spółkach krajowych i ich oddziałach znajdują się na stronie Przedstawicielstwa zagraniczne AUS AZ BIH BRN BY CY DOM DZ ET FIN GE GR IL IND IRL IS L LV M MD OM PE RA RC RCH ROU SLO SYR THA TN UWAGA! Zwrot bądź wymiana dostarczonych towarów jest wykluczona. Ceny w PLN. Chronione prawem autorskim! Powielanie - także częściowe - oraz przekazywanie dokumentu zabronione. Zmiany zastrzeżone. 2 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

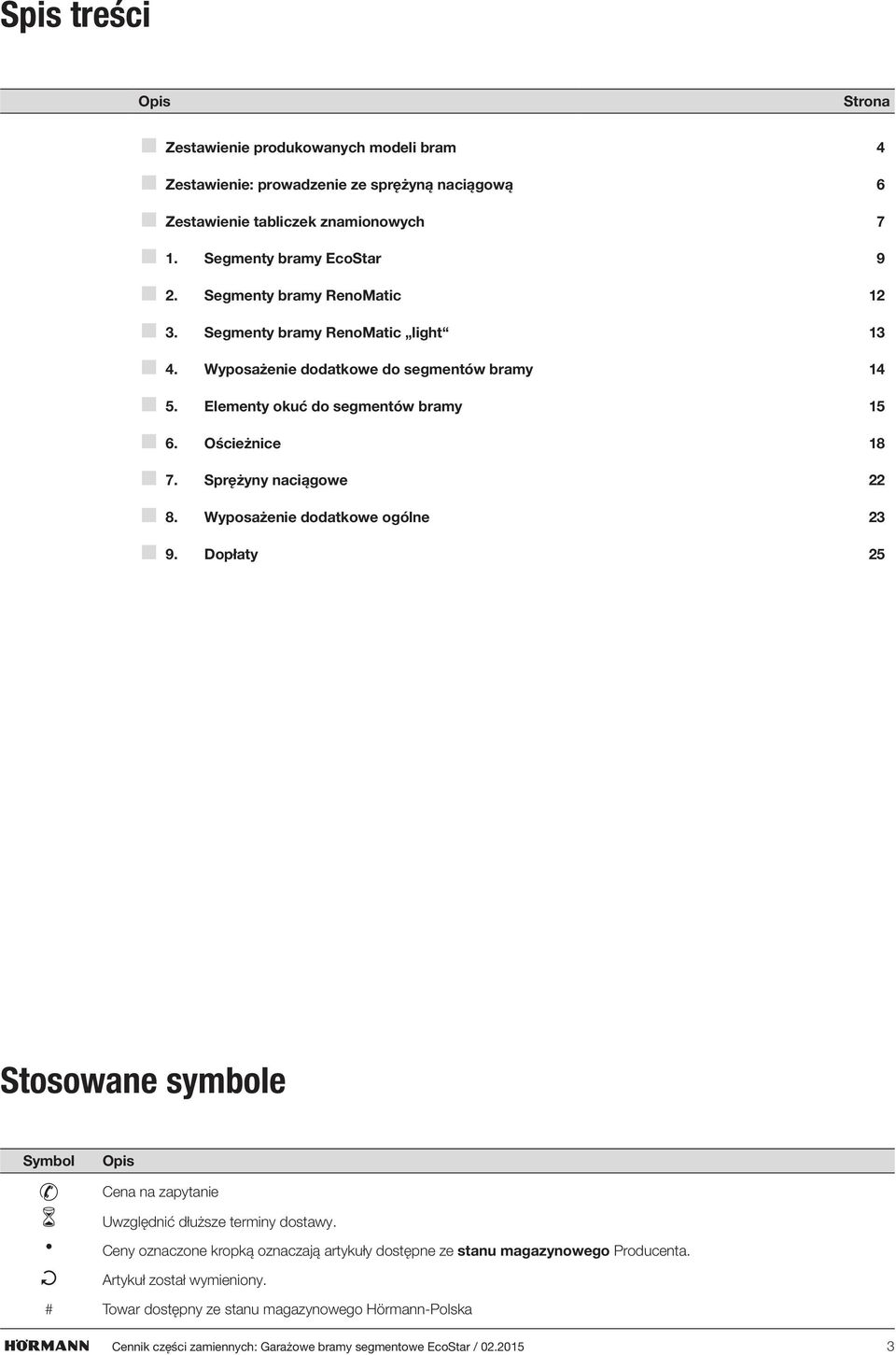

3 Spis treści Opis Strona Zestawienie produkowanych modeli bram 4 Zestawienie: prowadzenie ze sprężyną naciągową 6 Zestawienie tabliczek znamionowych 7 1. Segmenty bramy EcoStar 9 2. Segmenty bramy RenoMatic Segmenty bramy RenoMatic light Wyposażenie dodatkowe do segmentów bramy Elementy okuć do segmentów bramy Ościeżnice Sprężyny naciągowe Wyposażenie dodatkowe ogólne Dopłaty 25 Stosowane symbole Symbol Opis Cena na zapytanie Uwzględnić dłuższe terminy dostawy. Ceny oznaczone kropką oznaczają artykuły dostępne ze stanu magazynowego Producenta. Artykuł został wymieniony. # Towar dostępny ze stanu magazynowego Hörmann-Polska Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

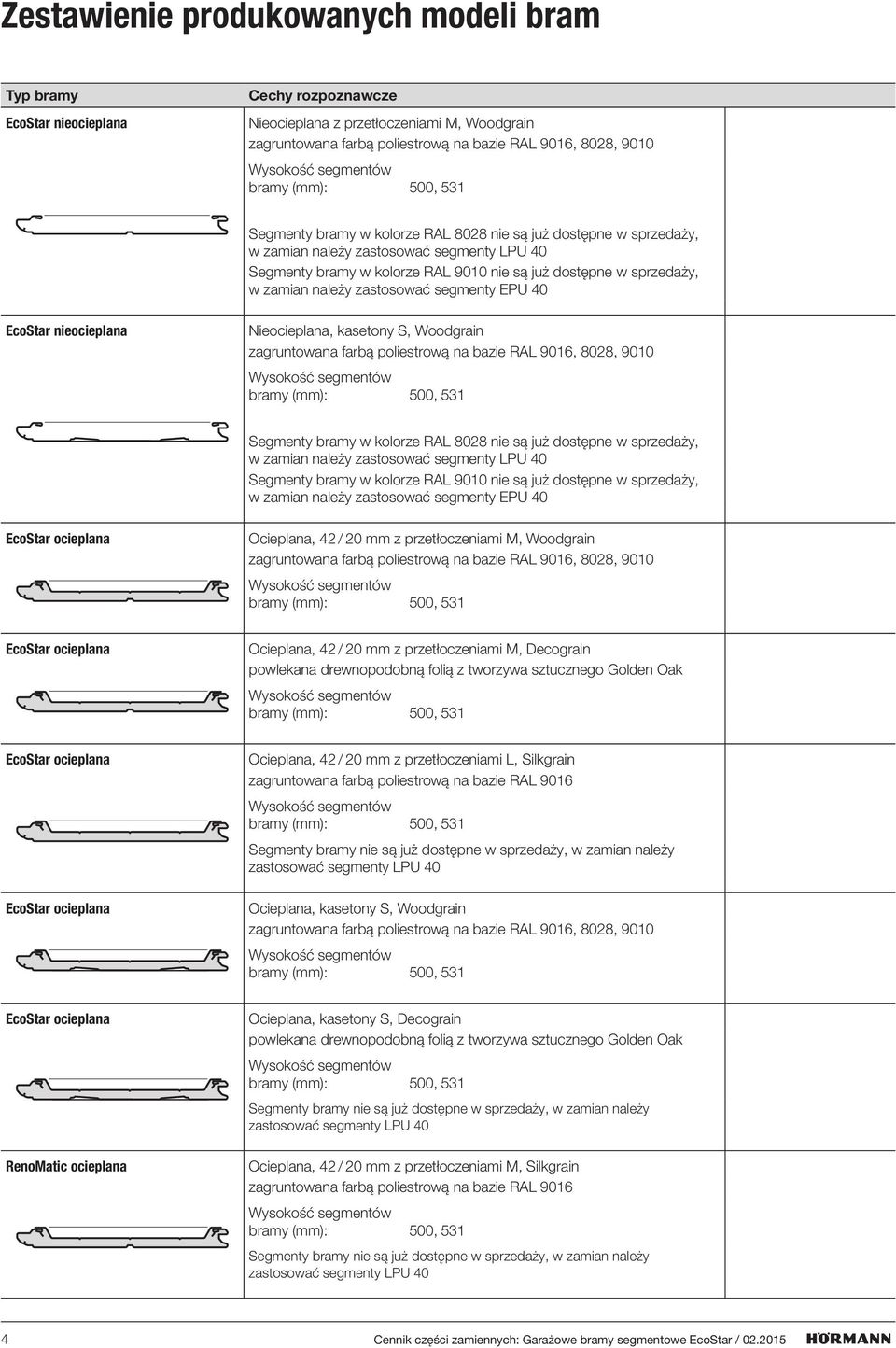

4 Zestawienie produkowanych modeli bram Typ bramy EcoStar nieocieplana Cechy rozpoznawcze Nieocieplana z przetłoczeniami M, Woodgrain zagruntowana farbą poliestrową na bazie RAL 9016, 8028, 9010 bramy (mm): 500, 531 Segmenty bramy w kolorze RAL 8028 nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 Segmenty bramy w kolorze RAL 9010 nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty EPU 40 EcoStar nieocieplana Nieocieplana, kasetony S, Woodgrain zagruntowana farbą poliestrową na bazie RAL 9016, 8028, 9010 bramy (mm): 500, 531 Segmenty bramy w kolorze RAL 8028 nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 Segmenty bramy w kolorze RAL 9010 nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty EPU 40 EcoStar ocieplana Ocieplana, 42 / 20 mm z przetłoczeniami M, Woodgrain zagruntowana farbą poliestrową na bazie RAL 9016, 8028, 9010 bramy (mm): 500, 531 EcoStar ocieplana Ocieplana, 42 / 20 mm z przetłoczeniami M, Decograin powlekana drewnopodobną folią z tworzywa sztucznego Golden Oak bramy (mm): 500, 531 EcoStar ocieplana EcoStar ocieplana Ocieplana, 42 / 20 mm z przetłoczeniami L, Silkgrain zagruntowana farbą poliestrową na bazie RAL 9016 bramy (mm): 500, 531 Segmenty bramy nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 Ocieplana, kasetony S, Woodgrain zagruntowana farbą poliestrową na bazie RAL 9016, 8028, 9010 bramy (mm): 500, 531 EcoStar ocieplana RenoMatic ocieplana Ocieplana, kasetony S, Decograin powlekana drewnopodobną folią z tworzywa sztucznego Golden Oak bramy (mm): 500, 531 Segmenty bramy nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 Ocieplana, 42 / 20 mm z przetłoczeniami M, Silkgrain zagruntowana farbą poliestrową na bazie RAL 9016 bramy (mm): 500, 531 Segmenty bramy nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 4 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

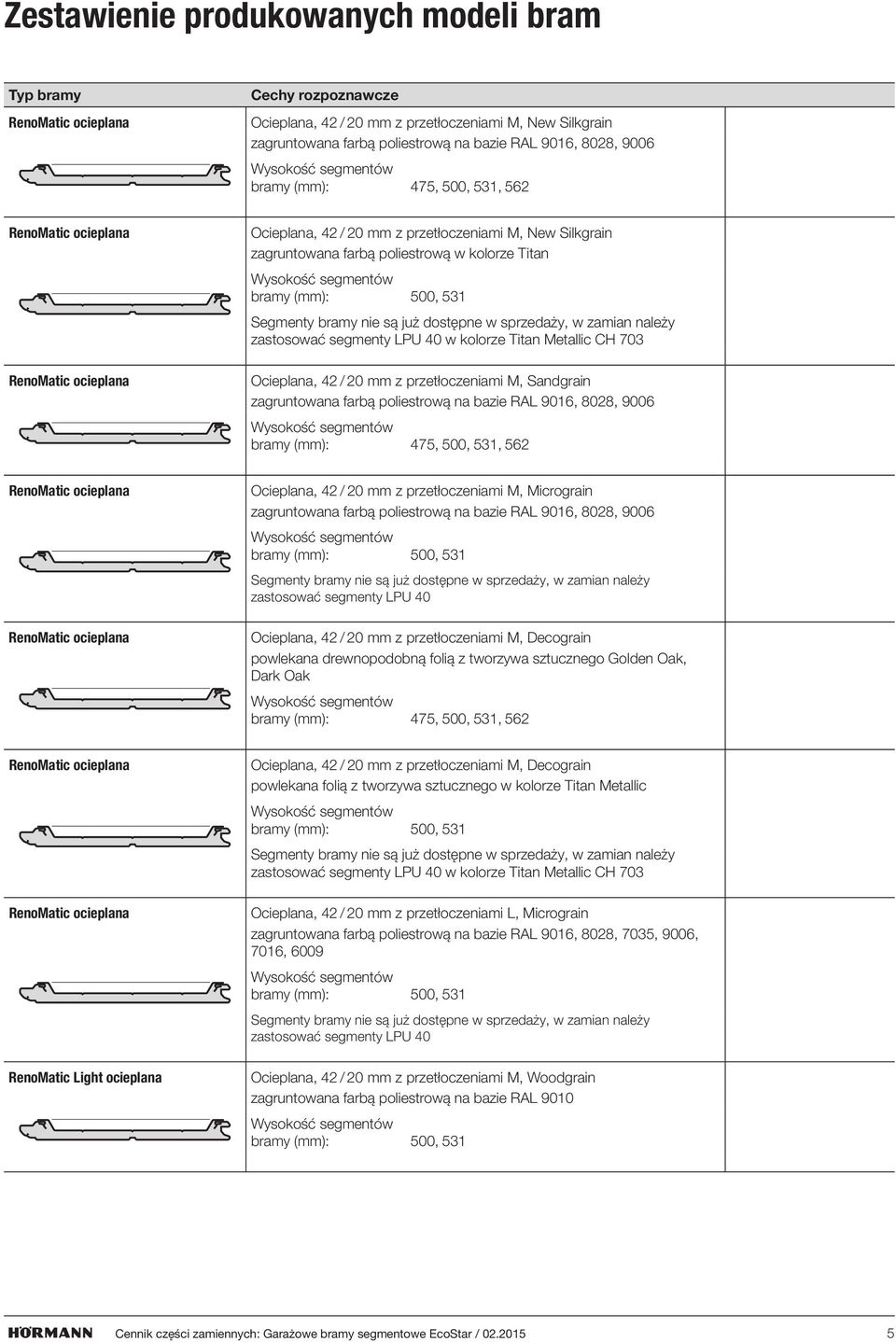

5 Zestawienie produkowanych modeli bram Typ bramy RenoMatic ocieplana Cechy rozpoznawcze Ocieplana, 42 / 20 mm z przetłoczeniami M, New Silkgrain zagruntowana farbą poliestrową na bazie RAL 9016, 8028, 9006 bramy (mm): 475, 500, 531, 562 RenoMatic ocieplana RenoMatic ocieplana Ocieplana, 42 / 20 mm z przetłoczeniami M, New Silkgrain zagruntowana farbą poliestrową w kolorze Titan bramy (mm): 500, 531 Segmenty bramy nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 w kolorze Titan Metallic CH 703 Ocieplana, 42 / 20 mm z przetłoczeniami M, Sandgrain zagruntowana farbą poliestrową na bazie RAL 9016, 8028, 9006 bramy (mm): 475, 500, 531, 562 RenoMatic ocieplana RenoMatic ocieplana Ocieplana, 42 / 20 mm z przetłoczeniami M, Micrograin zagruntowana farbą poliestrową na bazie RAL 9016, 8028, 9006 bramy (mm): 500, 531 Segmenty bramy nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 Ocieplana, 42 / 20 mm z przetłoczeniami M, Decograin powlekana drewnopodobną folią z tworzywa sztucznego Golden Oak, Dark Oak bramy (mm): 475, 500, 531, 562 RenoMatic ocieplana RenoMatic ocieplana RenoMatic Light ocieplana Ocieplana, 42 / 20 mm z przetłoczeniami M, Decograin powlekana folią z tworzywa sztucznego w kolorze Titan Metallic bramy (mm): 500, 531 Segmenty bramy nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 w kolorze Titan Metallic CH 703 Ocieplana, 42 / 20 mm z przetłoczeniami L, Micrograin zagruntowana farbą poliestrową na bazie RAL 9016, 8028, 7035, 9006, 7016, 6009 bramy (mm): 500, 531 Segmenty bramy nie są już dostępne w sprzedaży, w zamian należy zastosować segmenty LPU 40 Ocieplana, 42 / 20 mm z przetłoczeniami M, Woodgrain zagruntowana farbą poliestrową na bazie RAL 9010 bramy (mm): 500, 531 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

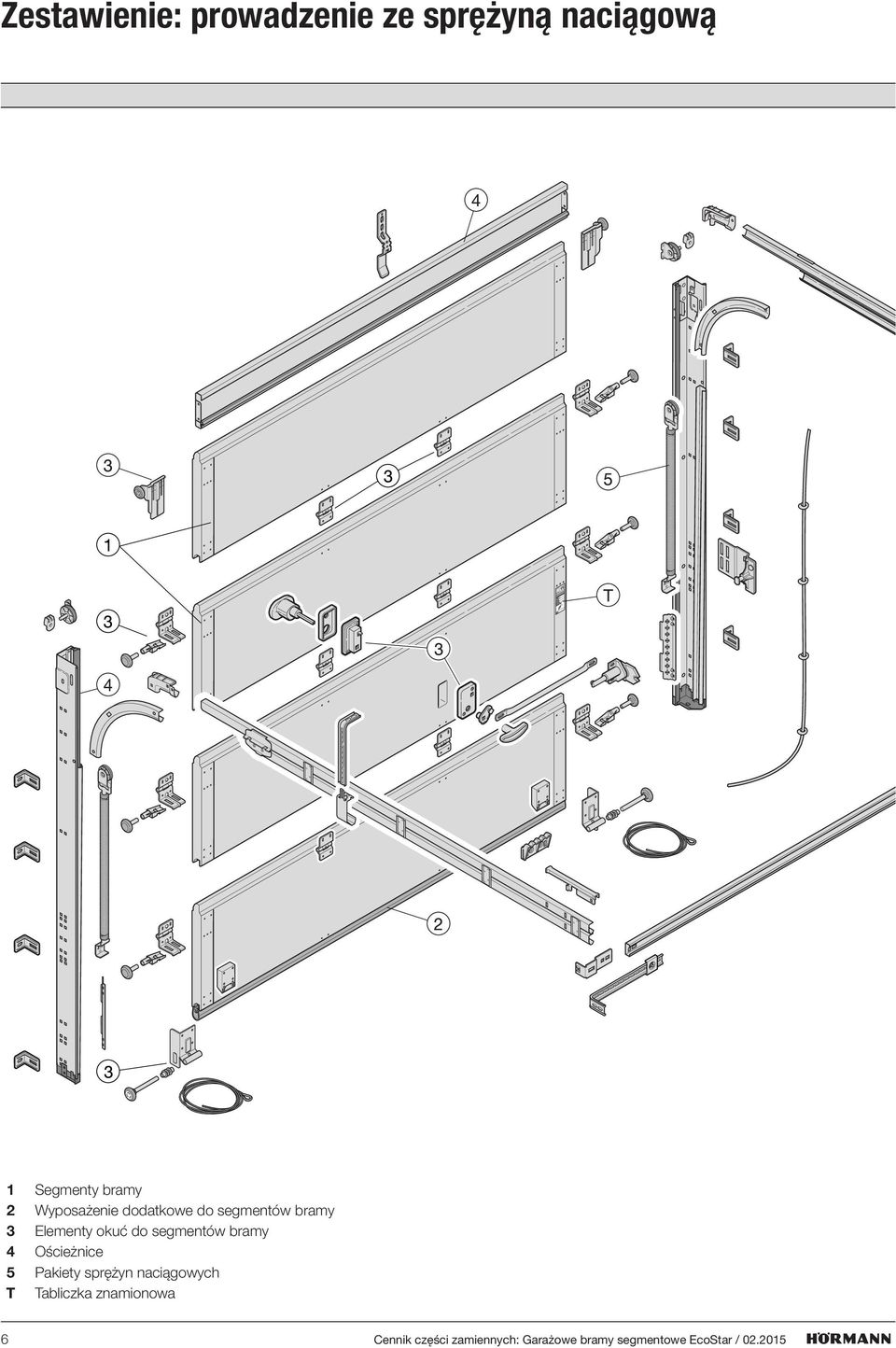

6 Zestawienie: prowadzenie ze sprężyną naciągową 1 Segmenty bramy 2 Wyposażenie dodatkowe do segmentów bramy 3 Elementy okuć do segmentów bramy 4 Ościeżnice 5 Pakiety sprężyn naciągowych T Tabliczka znamionowa 6 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

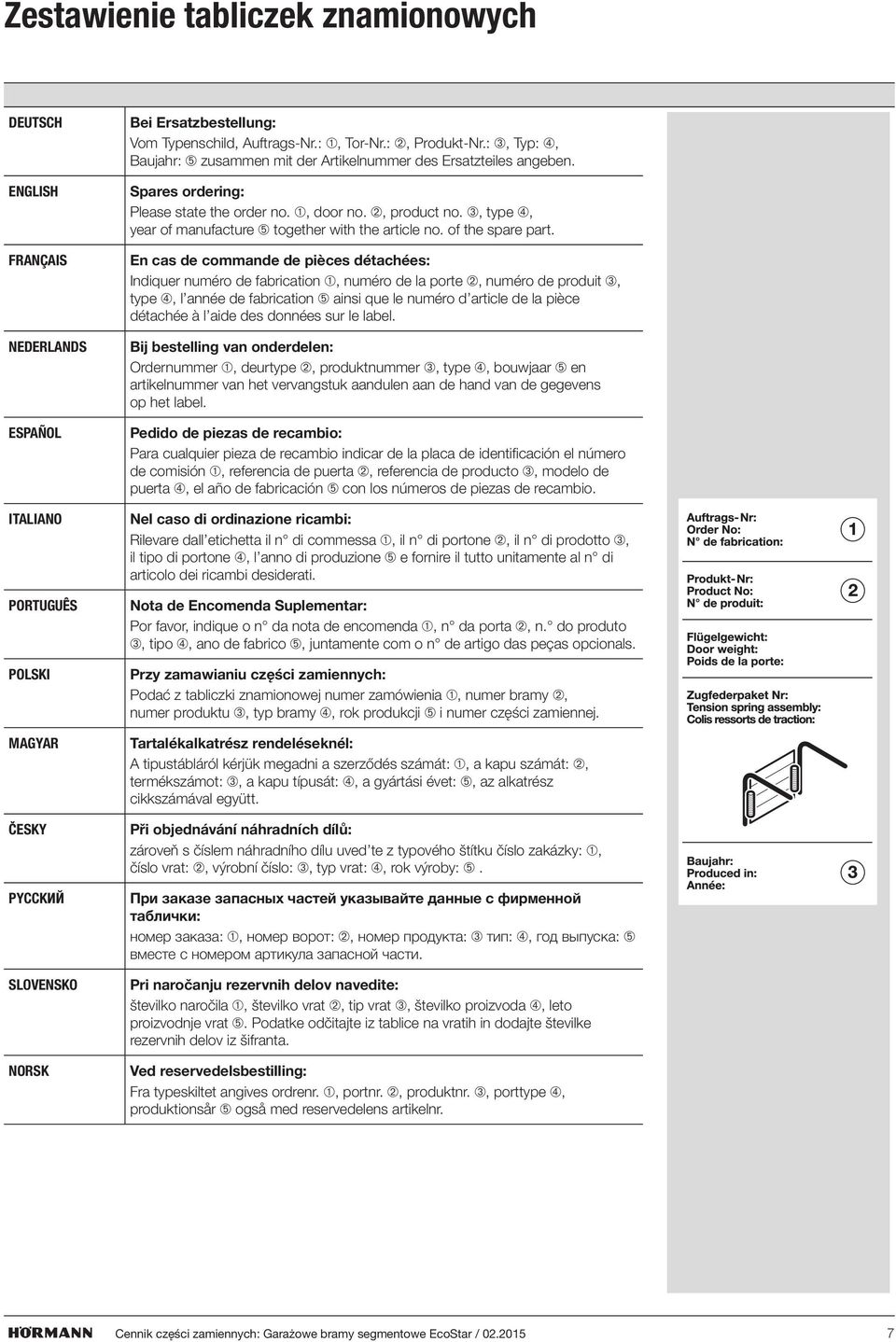

7 Zestawienie tabliczek znamionowych DEUTSCH ENGLISH FRANÇAIS NEDERLANDS ESPAÑOL ITALIANO PORTUGUÊS POLSKI MAGYAR ČESKY PYCCKИЙ SLOVENSKO NORSK Bei Ersatzbestellung: Vom Typenschild, Auftrags-Nr.: ➀, Tor-Nr.: ➁, Produkt-Nr.: ➂, Typ: ➃, Baujahr: ➄ zusammen mit der Artikelnummer des Ersatzteiles angeben. Spares ordering: Please state the order no. ➀, door no. ➁, product no. ➂, type ➃, year of manufacture ➄ together with the article no. of the spare part. En cas de commande de pièces détachées: Indiquer numéro de fabrication ➀, numéro de la porte ➁, numéro de produit ➂, type ➃, l année de fabrication ➄ ainsi que le numéro d article de la pièce détachée à l aide des données sur le label. Bij bestelling van onderdelen: Ordernummer ➀, deurtype ➁, produktnummer ➂, type ➃, bouwjaar ➄ en artikelnummer van het vervangstuk aandulen aan de hand van de gegevens op het label. Pedido de piezas de recambio: Para cualquier pieza de recambio indicar de la placa de identificación el número de comisión ➀, referencia de puerta ➁, referencia de producto ➂, modelo de puerta ➃, el año de fabricación ➄ con los números de piezas de recambio. Nel caso di ordinazione ricambi: Rilevare dall etichetta il n di commessa ➀, il n di portone ➁, il n di prodotto ➂, il tipo di portone ➃, l anno di produzione ➄ e fornire il tutto unitamente al n di articolo dei ricambi desiderati. Nota de Encomenda Suplementar: Por favor, indique o n da nota de encomenda ➀, n da porta ➁, n. do produto ➂, tipo ➃, ano de fabrico ➄, juntamente com o n de artigo das peças opcionals. Przy zamawianiu części zamiennych: Podać z tabliczki znamionowej numer zamówienia ➀, numer bramy ➁, numer produktu ➂, typ bramy ➃, rok produkcji ➄ i numer części zamiennej. Tartalékalkatrész rendeléseknél: A tipustábláról kérjük megadni a szerződés számát: ➀, a kapu számát: ➁, termékszámot: ➂, a kapu típusát: ➃, a gyártási évet: ➄, az alkatrész cikkszámával együtt. Při objednávání náhradních dílů: zároveň s číslem náhradního dílu uved te z typového štítku číslo zakázky: ➀, číslo vrat: ➁, výrobní číslo: ➂, typ vrat: ➃, rok výroby: ➄. При заказе запасных частей указывайте данные с фирменной таблички: номер заказа: ➀, номер ворот: ➁, номер продукта: ➂ тип: ➃, год выпуска: ➄ вместе с номером артикула запасной части. Pri naročanju rezervnih delov navedite: številko naročila ➀, številko vrat ➁, tip vrat ➂, številko proizvoda ➃, leto proizvodnje vrat ➄. Podatke odčitajte iz tablice na vratih in dodajte številke rezervnih delov iz šifranta. Ved reservedelsbestilling: Fra typeskiltet angives ordrenr. ➀, portnr. ➁, produktnr. ➂, porttype ➃, produktionsår ➄ også med reservedelens artikelnr. Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

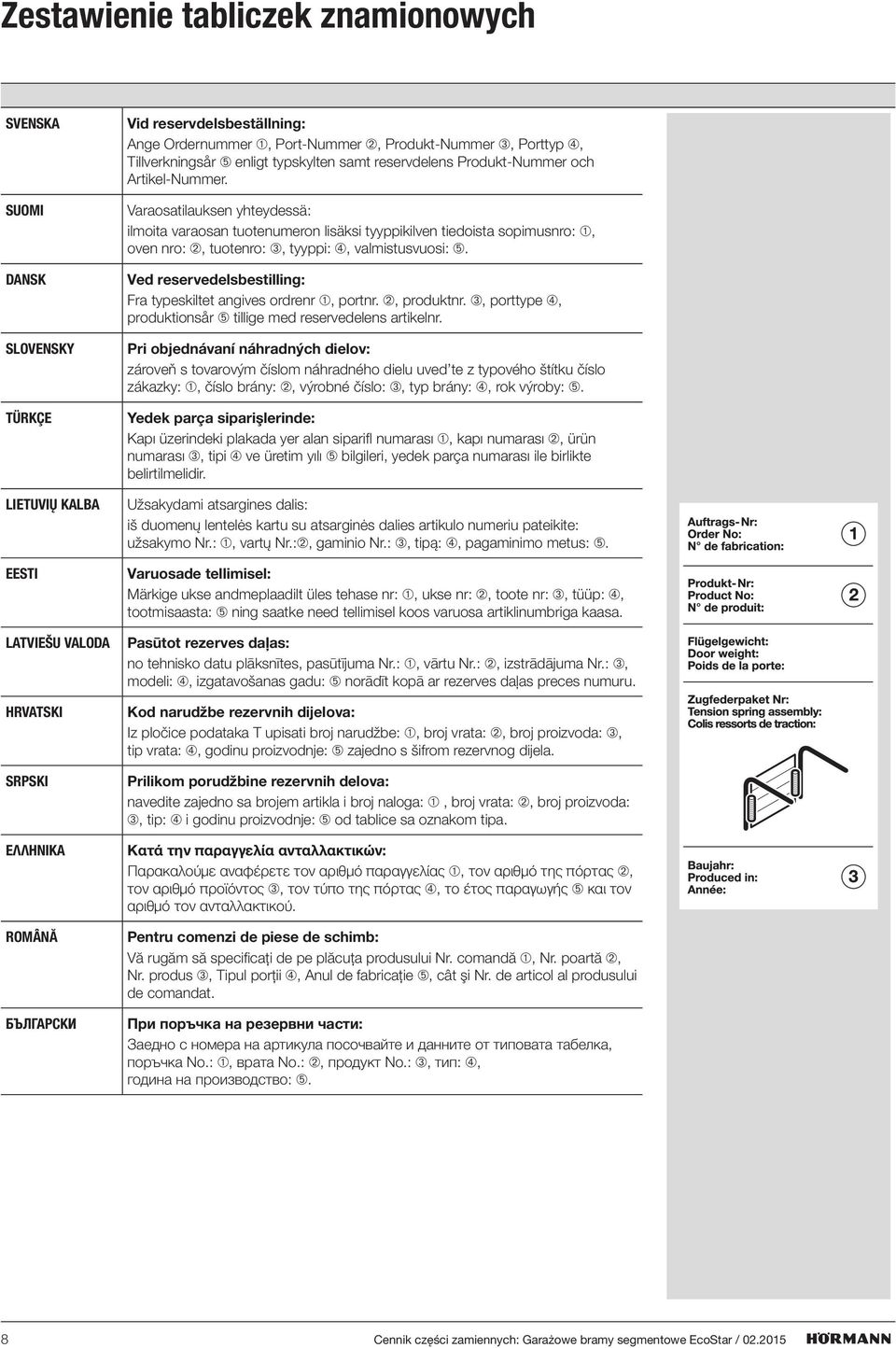

8 Zestawienie tabliczek znamionowych SVENSKA SUOMI DANSK SLOVENSKY TÜRKÇE LIETUVIŲ KALBA EESTI Vid reservdelsbeställning: Ange Ordernummer ➀, Port-Nummer ➁, Produkt-Nummer ➂, Porttyp ➃, Tillverkningsår ➄ enligt typskylten samt reservdelens Produkt-Nummer och Artikel-Nummer. Varaosatilauksen yhteydessä: ilmoita varaosan tuotenumeron lisäksi tyyppikilven tiedoista sopimusnro: ➀, oven nro: ➁, tuotenro: ➂, tyyppi: ➃, valmistusvuosi: ➄. Ved reservedelsbestilling: Fra typeskiltet angives ordrenr ➀, portnr. ➁, produktnr. ➂, porttype ➃, produktionsår ➄ tillige med reservedelens artikelnr. Pri objednávaní náhradných dielov: zároveň s tovarovým číslom náhradného dielu uved te z typového štítku číslo zákazky: ➀, číslo brány: ➁, výrobné číslo: ➂, typ brány: ➃, rok výroby: ➄. Yedek parça siparişlerinde: Kapı üzerindeki plakada yer alan siparifl numarası ➀, kapı numarası ➁, ürün numarası ➂, tipi ➃ ve üretim yılı ➄ bilgileri, yedek parça numarası ile birlikte belirtilmelidir. Užsakydami atsargines dalis: iš duomenų lentelės kartu su atsarginės dalies artikulo numeriu pateikite: užsakymo Nr.: ➀, vartų Nr.:➁, gaminio Nr.: ➂, tipą: ➃, pagaminimo metus: ➄. Varuosade tellimisel: Märkige ukse andmeplaadilt üles tehase nr: ➀, ukse nr: ➁, toote nr: ➂, tüüp: ➃, tootmisaasta: ➄ ning saatke need tellimisel koos varuosa artiklinumbriga kaasa. LATVIEŠU VALODA Pasūtot rezerves daļas: no tehnisko datu plāksnītes, pasūtījuma Nr.: ➀, vārtu Nr.: ➁, izstrādājuma Nr.: ➂, modeli: ➃, izgatavošanas gadu: ➄ norādīt kopā ar rezerves daļas preces numuru. HRVATSKI SRPSKI ΕΛΛΗΝΙΚΑ ROMÂNĂ БЪЛГАРСКИ Kod narudžbe rezervnih dijelova: Iz pločice podataka T upisati broj narudžbe: ➀, broj vrata: ➁, broj proizvoda: ➂, tip vrata: ➃, godinu proizvodnje: ➄ zajedno s šifrom rezervnog dijela. Prilikom porudžbine rezervnih delova: navedite zajedno sa brojem artikla i broj naloga: ➀, broj vrata: ➁, broj proizvoda: ➂, tip: ➃ i godinu proizvodnje: ➄ od tablice sa oznakom tipa. Κατά την παραγγελία ανταλλακτικών: Παρακαλούμε αναφέρετε τον αριθμό παραγγελίας ➀, τον αριθμό της πόρτας ➁, τον αριθμό προϊόντος ➂, τον τύπο της πόρτας ➃, το έτος παραγωγής ➄ και τον αριθμό τον ανταλλακτικού. Pentru comenzi de piese de schimb: Vă rugăm să specificaţi de pe plăcuţa produsului Nr. comandă ➀, Nr. poartă ➁, Nr. produs ➂, Tipul porţii ➃, Anul de fabricaţie ➄, cât şi Nr. de articol al produsului de comandat. При поръчка на резервни части: Заедно с номера на артикула посочвайте и данните от типовата табелка, поръчка Nо.: ➀, врата Nо.: ➁, продукт Nо.: ➂, тип: ➃, година на производство: ➄. 8 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

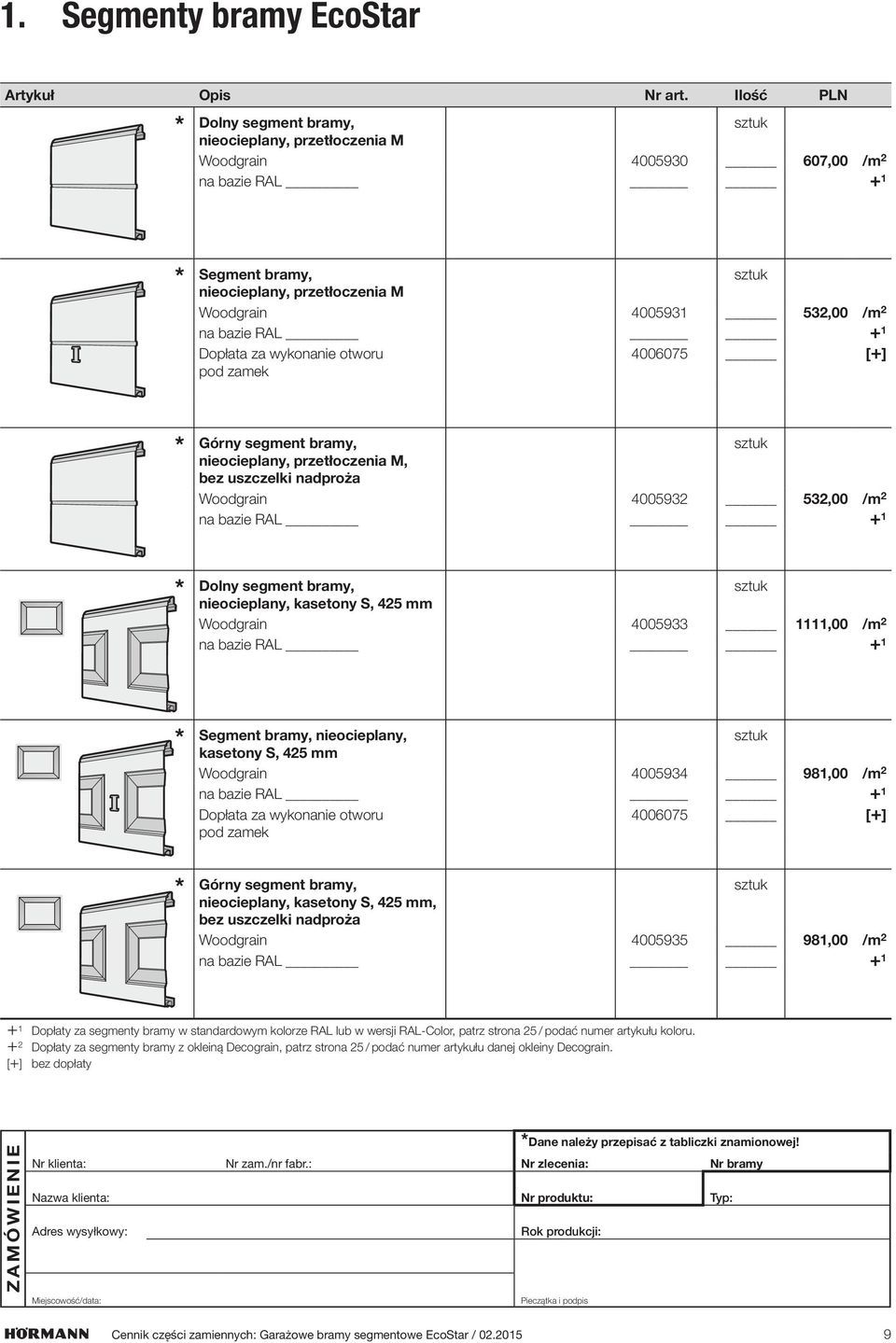

9 1. Segmenty bramy EcoStar Dolny segment bramy, nieocieplany, przetłoczenia M Woodgrain ,00 /m 2 na bazie RAL + 1 Segment bramy, nieocieplany, przetłoczenia M Woodgrain ,00 /m 2 na bazie RAL + 1 Dopłata za wykonanie otworu pod zamek [+] Górny segment bramy, nieocieplany, przetłoczenia M, bez uszczelki nadproża Woodgrain ,00 /m 2 na bazie RAL + 1 Dolny segment bramy, nieocieplany, kasetony S, 425 mm Woodgrain ,00 /m 2 na bazie RAL + 1 Segment bramy, nieocieplany, kasetony S, 425 mm Woodgrain ,00 /m 2 na bazie RAL + 1 Dopłata za wykonanie otworu pod zamek [+] Górny segment bramy, nieocieplany, kasetony S, 425 mm, bez uszczelki nadproża Woodgrain ,00 /m 2 na bazie RAL Dopłaty za segmenty bramy w standardowym kolorze RAL lub w wersji RAL-Color, patrz strona 25 / podać numer artykułu koloru. + 2 Dopłaty za segmenty bramy z okleiną Decograin, patrz strona 25 / podać numer artykułu danej okleiny Decograin. [+] bez dopłaty Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

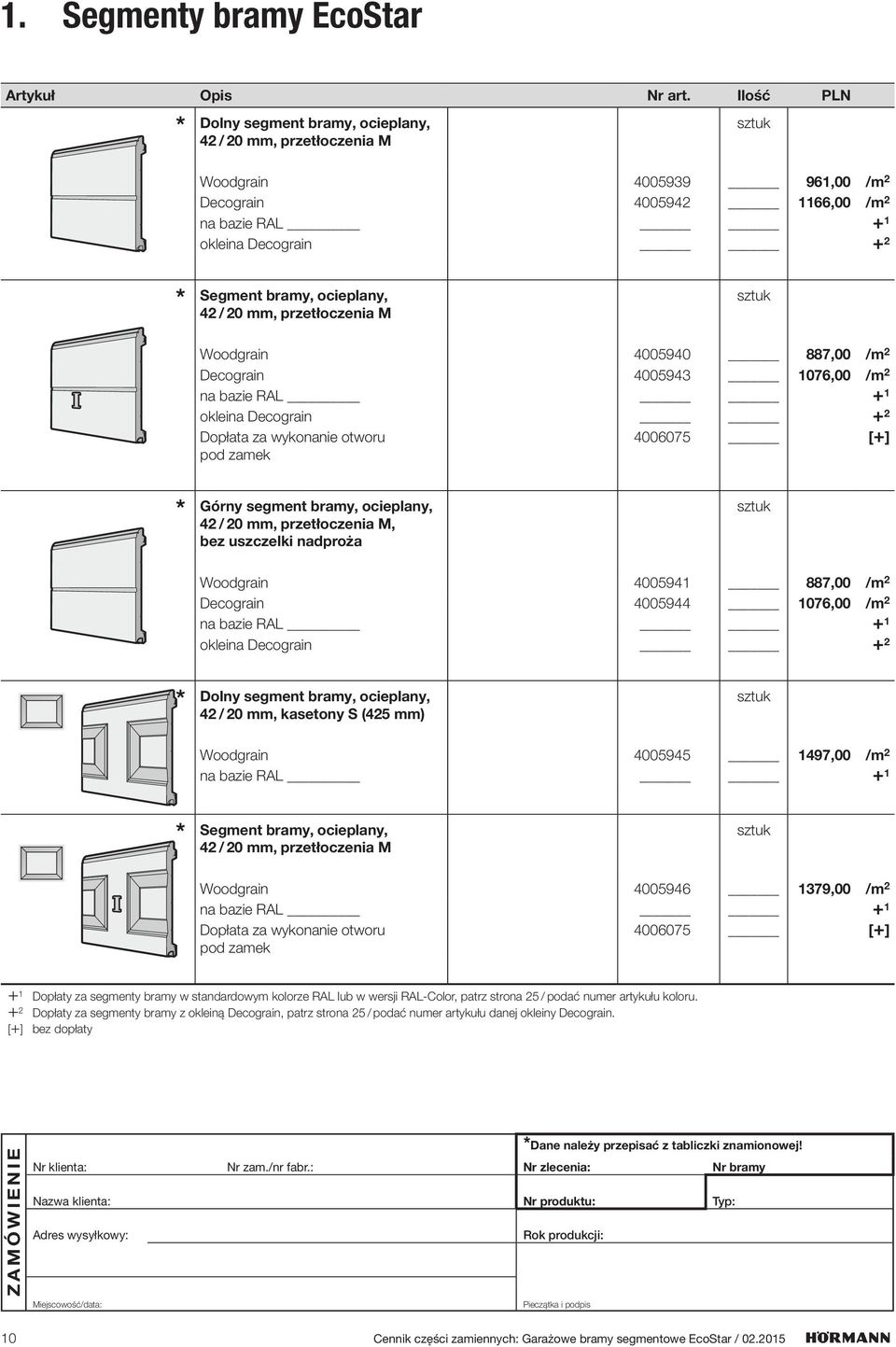

10 1. Segmenty bramy EcoStar Dolny segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M Woodgrain ,00 /m 2 Decograin ,00 /m 2 na bazie RAL + 1 okleina Decograin + 2 Segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M Woodgrain ,00 /m 2 Decograin ,00 /m 2 na bazie RAL + 1 okleina Decograin + 2 Dopłata za wykonanie otworu pod zamek [+] Górny segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M, bez uszczelki nadproża Woodgrain ,00 /m 2 Decograin ,00 /m 2 na bazie RAL + 1 okleina Decograin + 2 Dolny segment bramy, ocieplany, 42 / 20 mm, kasetony S (425 mm) Woodgrain ,00 /m 2 na bazie RAL + 1 Segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M Woodgrain ,00 /m 2 na bazie RAL + 1 Dopłata za wykonanie otworu pod zamek [+] + 1 Dopłaty za segmenty bramy w standardowym kolorze RAL lub w wersji RAL-Color, patrz strona 25 / podać numer artykułu koloru. + 2 Dopłaty za segmenty bramy z okleiną Decograin, patrz strona 25 / podać numer artykułu danej okleiny Decograin. [+] bez dopłaty Dane należy przepisać z tabliczki znamionowej! 10 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

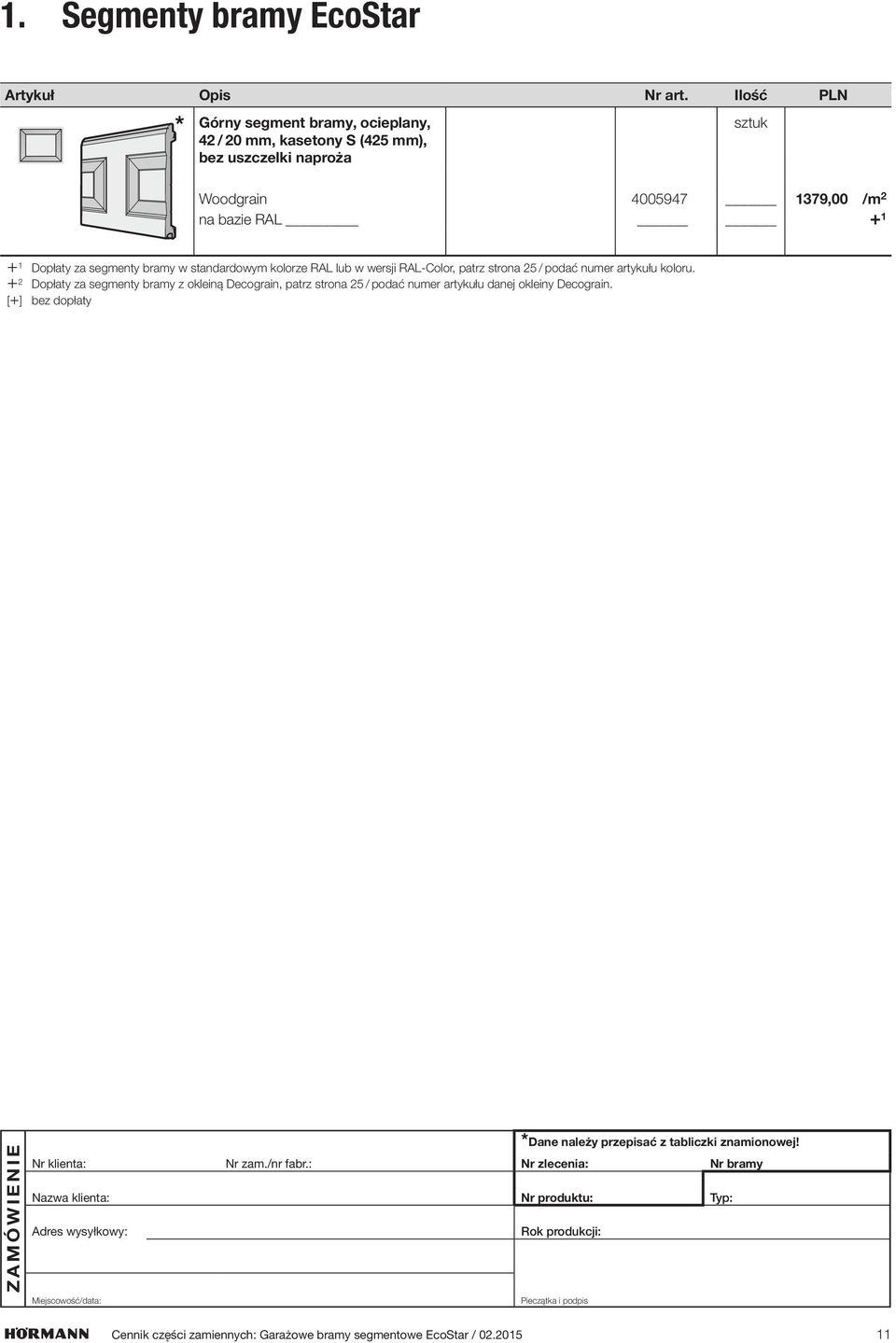

11 1. Segmenty bramy EcoStar Górny segment bramy, ocieplany, 42 / 20 mm, kasetony S (425 mm), bez uszczelki naproża Woodgrain ,00 /m 2 na bazie RAL Dopłaty za segmenty bramy w standardowym kolorze RAL lub w wersji RAL-Color, patrz strona 25 / podać numer artykułu koloru. + 2 Dopłaty za segmenty bramy z okleiną Decograin, patrz strona 25 / podać numer artykułu danej okleiny Decograin. [+] bez dopłaty Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

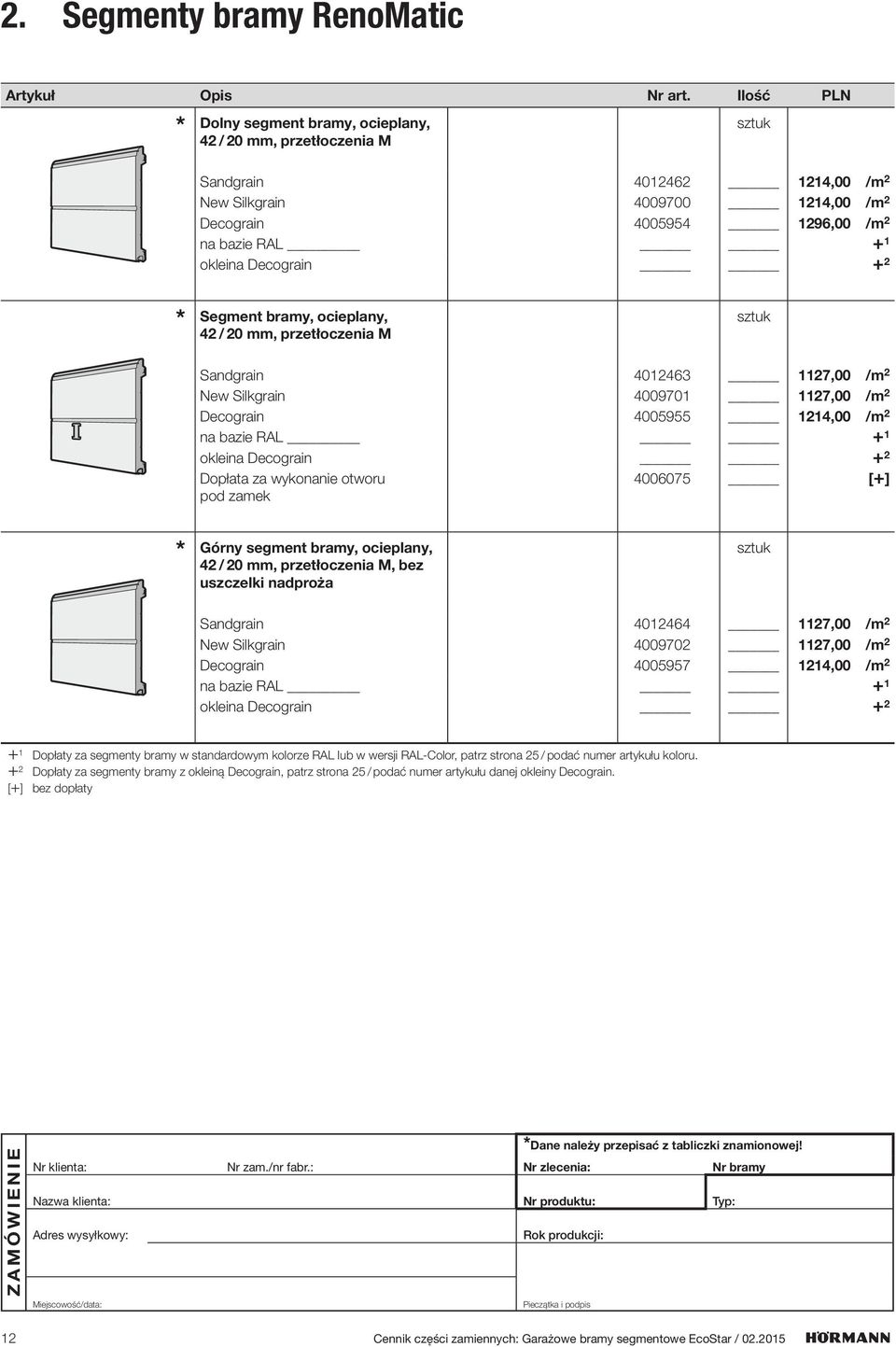

12 2. Segmenty bramy RenoMatic Dolny segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M Sandgrain ,00 /m 2 New Silkgrain ,00 /m 2 Decograin ,00 /m 2 na bazie RAL + 1 okleina Decograin + 2 Segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M Sandgrain ,00 /m 2 New Silkgrain ,00 /m 2 Decograin ,00 /m 2 na bazie RAL + 1 okleina Decograin + 2 Dopłata za wykonanie otworu pod zamek [+] Górny segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M, bez uszczelki nadproża Sandgrain ,00 /m 2 New Silkgrain ,00 /m 2 Decograin ,00 /m 2 na bazie RAL + 1 okleina Decograin Dopłaty za segmenty bramy w standardowym kolorze RAL lub w wersji RAL-Color, patrz strona 25 / podać numer artykułu koloru. + 2 Dopłaty za segmenty bramy z okleiną Decograin, patrz strona 25 / podać numer artykułu danej okleiny Decograin. [+] bez dopłaty Dane należy przepisać z tabliczki znamionowej! 12 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

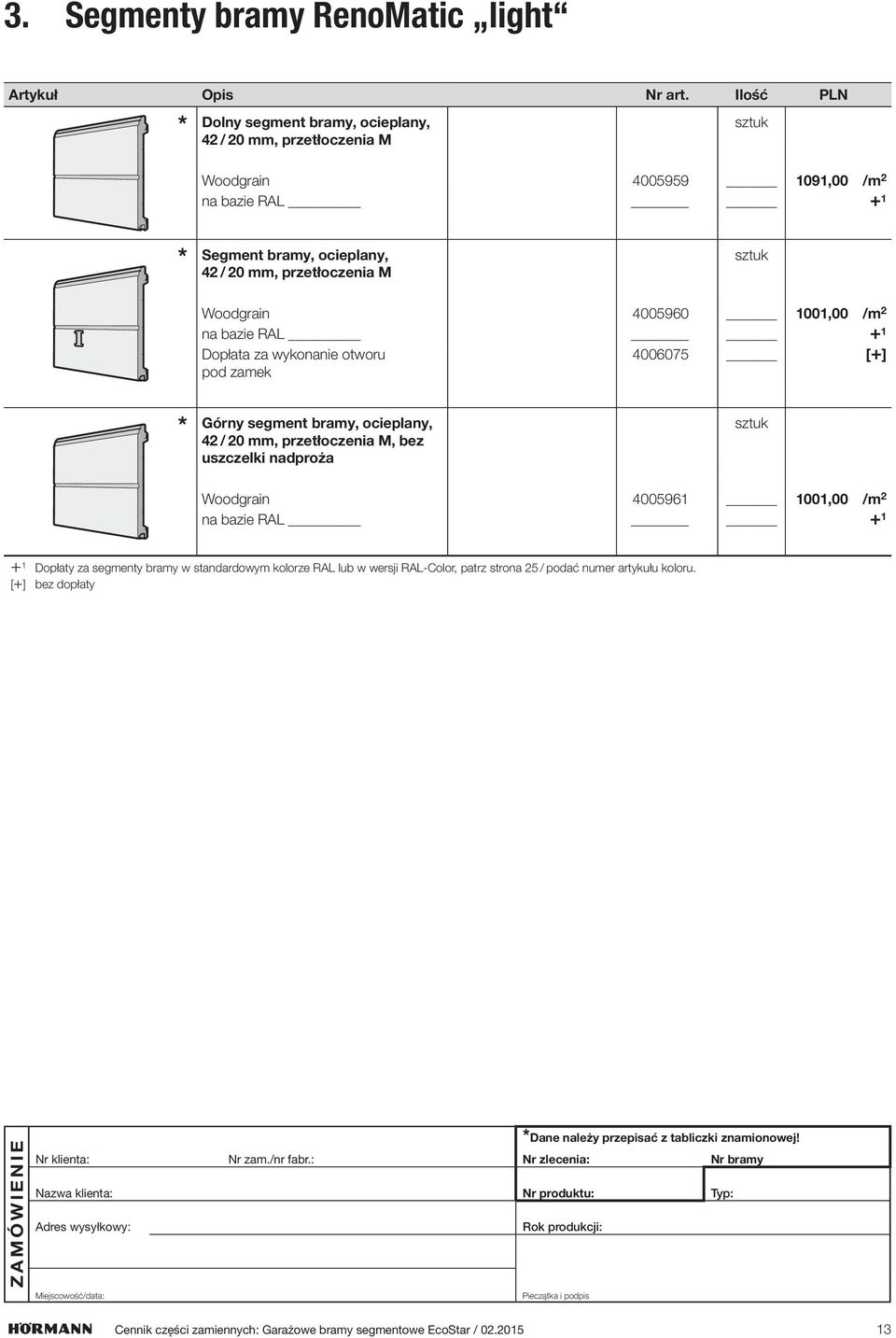

13 3. Segmenty bramy RenoMatic light Dolny segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M Woodgrain ,00 /m 2 na bazie RAL + 1 Segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M Woodgrain ,00 /m 2 na bazie RAL + 1 Dopłata za wykonanie otworu pod zamek [+] Górny segment bramy, ocieplany, 42 / 20 mm, przetłoczenia M, bez uszczelki nadproża Woodgrain ,00 /m 2 na bazie RAL Dopłaty za segmenty bramy w standardowym kolorze RAL lub w wersji RAL-Color, patrz strona 25 / podać numer artykułu koloru. [+] bez dopłaty Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

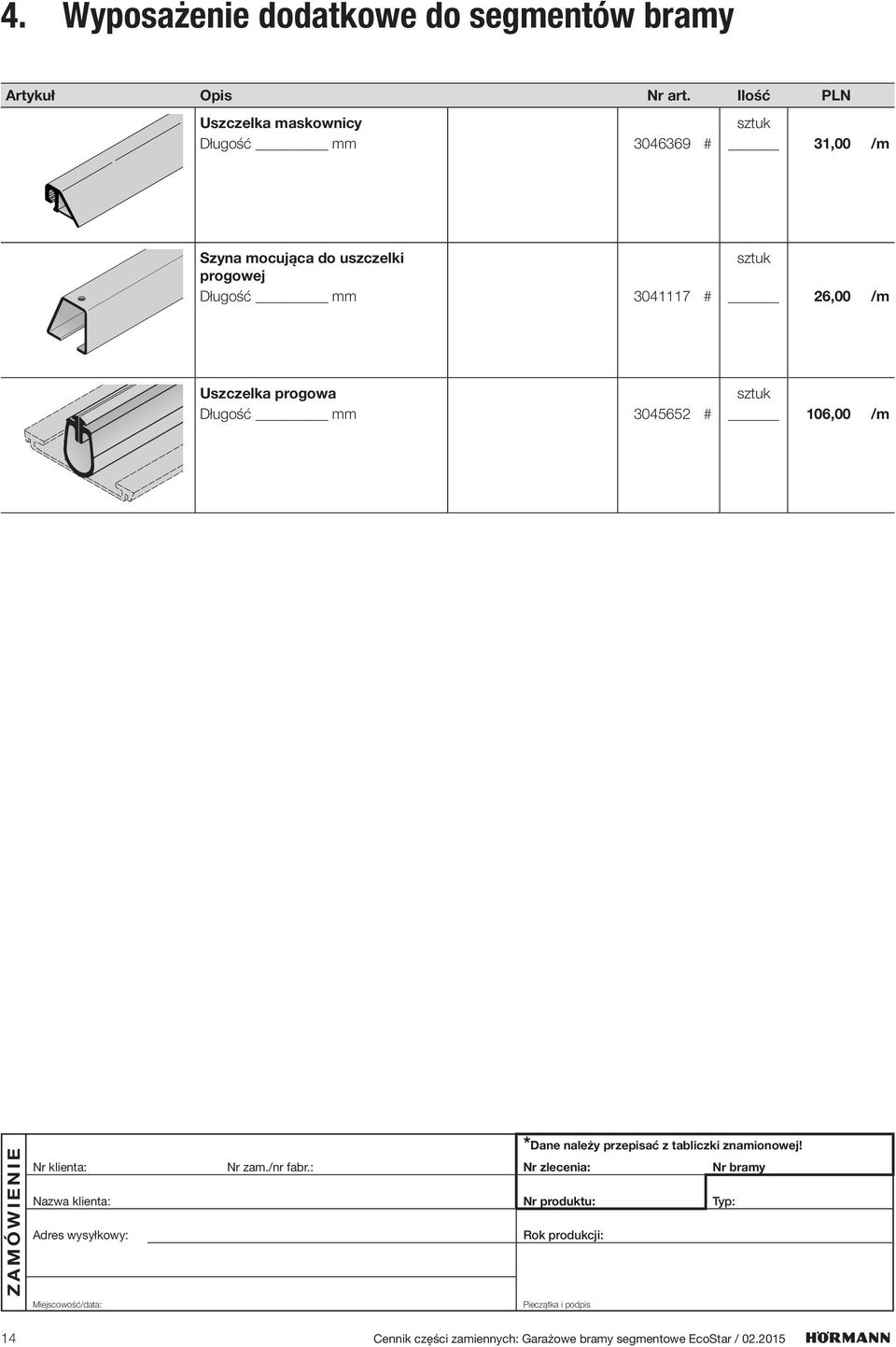

14 4. Wyposażenie dodatkowe do segmentów bramy Uszczelka maskownicy Długość mm # 31,00 /m Szyna mocująca do uszczelki progowej Długość mm # 26,00 /m Uszczelka progowa Długość mm # 106,00 /m Dane należy przepisać z tabliczki znamionowej! 14 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

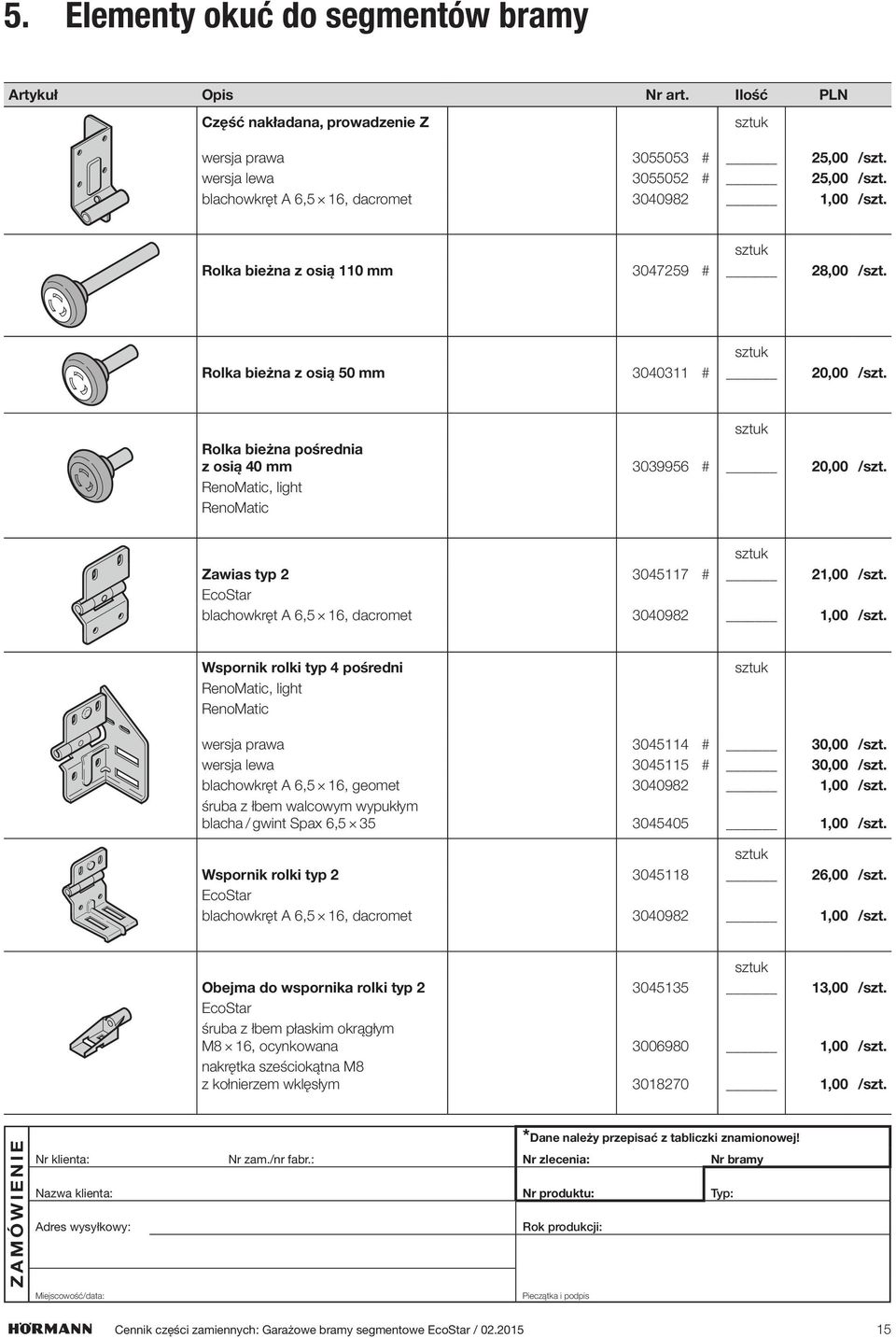

15 5. Elementy okuć do segmentów bramy Część nakładana, prowadzenie Z wersja prawa # 25,00 /szt. wersja lewa # 25,00 /szt. blachowkręt A 6,5 16, dacromet ,00 /szt. Rolka bieżna z osią 110 mm # 28,00 /szt. Rolka bieżna z osią 50 mm # 20,00 /szt. Rolka bieżna pośrednia z osią 40 mm # 20,00 /szt. RenoMatic, light RenoMatic Zawias typ # 21,00 /szt. EcoStar blachowkręt A 6,5 16, dacromet ,00 /szt. Wspornik rolki typ 4 pośredni RenoMatic, light RenoMatic wersja prawa # 30,00 /szt. wersja lewa # 30,00 /szt. blachowkręt A 6,5 16, geomet ,00 /szt. śruba z łbem walcowym wypukłym blacha / gwint Spax 6, ,00 /szt. Wspornik rolki typ ,00 /szt. EcoStar blachowkręt A 6,5 16, dacromet ,00 /szt. Obejma do wspornika rolki typ ,00 /szt. EcoStar śruba z łbem płaskim okrągłym M8 16, ocynkowana ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

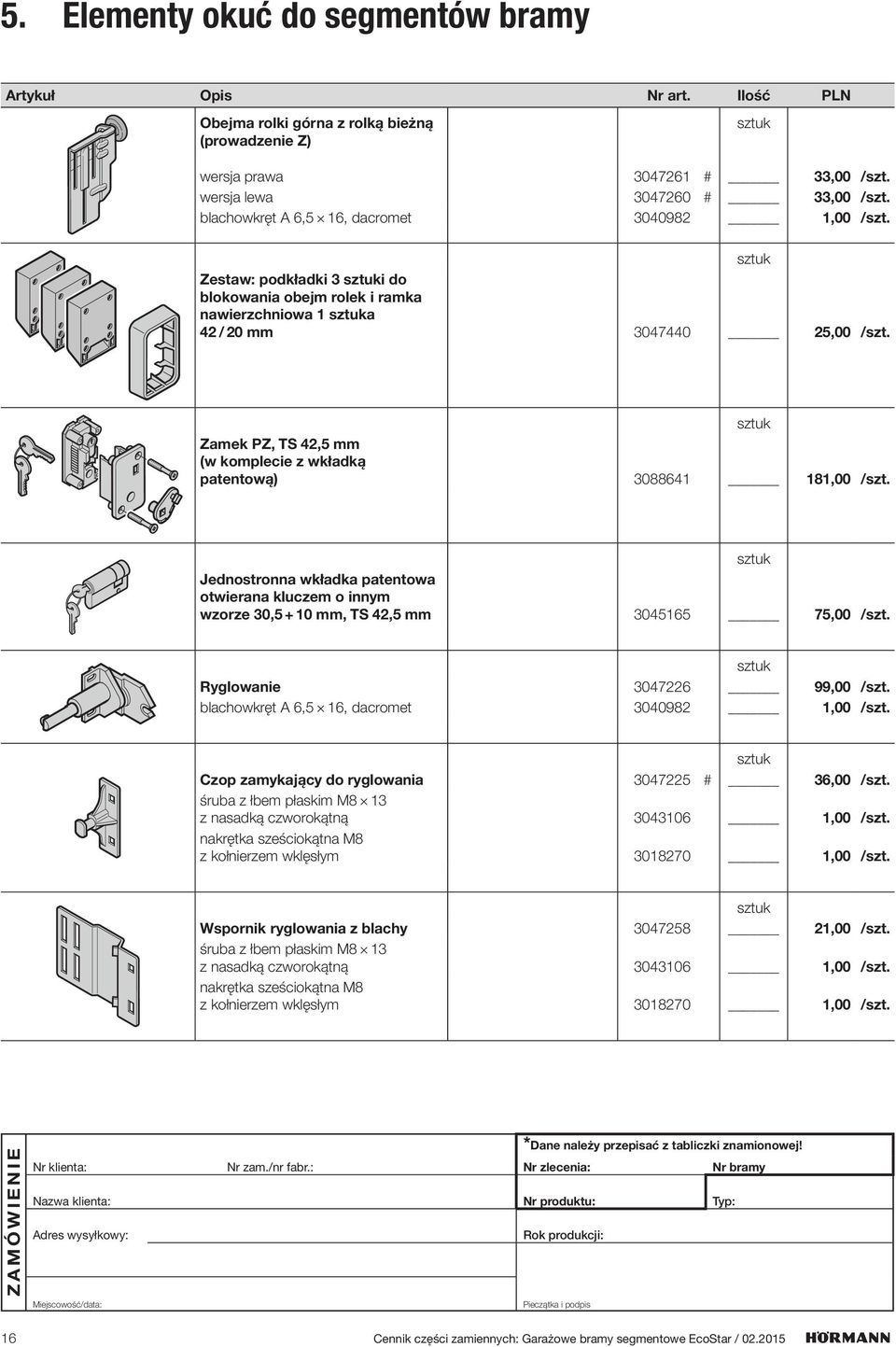

16 5. Elementy okuć do segmentów bramy Obejma rolki górna z rolką bieżną (prowadzenie Z) wersja prawa # 33,00 /szt. wersja lewa # 33,00 /szt. blachowkręt A 6,5 16, dacromet ,00 /szt. Zestaw: podkładki 3 i do blokowania obejm rolek i ramka nawierzchniowa 1 a 42 / 20 mm ,00 /szt. Zamek PZ, TS 42,5 mm (w komplecie z wkładką patentową) ,00 /szt. Jednostronna wkładka patentowa otwierana kluczem o innym wzorze 30, mm, TS 42,5 mm ,00 /szt. Ryglowanie ,00 /szt. blachowkręt A 6,5 16, dacromet ,00 /szt. Czop zamykający do ryglowania # 36,00 /szt. śruba z łbem płaskim M8 13 z nasadką czworokątną ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Wspornik ryglowania z blachy ,00 /szt. śruba z łbem płaskim M8 13 z nasadką czworokątną ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Dane należy przepisać z tabliczki znamionowej! 16 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

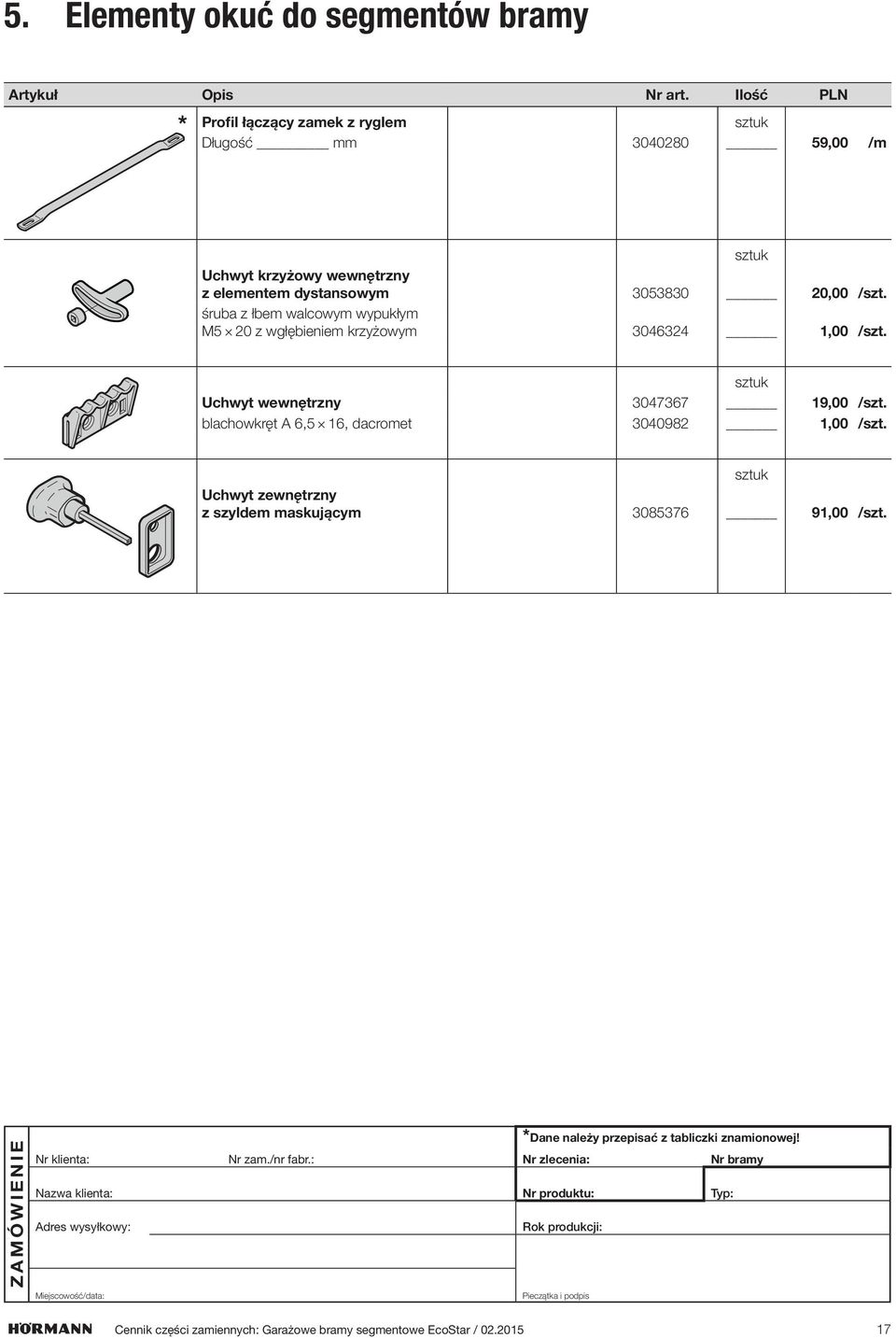

17 5. Elementy okuć do segmentów bramy Profil łączący zamek z ryglem Długość mm ,00 /m Uchwyt krzyżowy wewnętrzny z elementem dystansowym ,00 /szt. śruba z łbem walcowym wypukłym M5 20 z wgłębieniem krzyżowym ,00 /szt. Uchwyt wewnętrzny ,00 /szt. blachowkręt A 6,5 16, dacromet ,00 /szt. Uchwyt zewnętrzny z szyldem maskującym ,00 /szt. Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

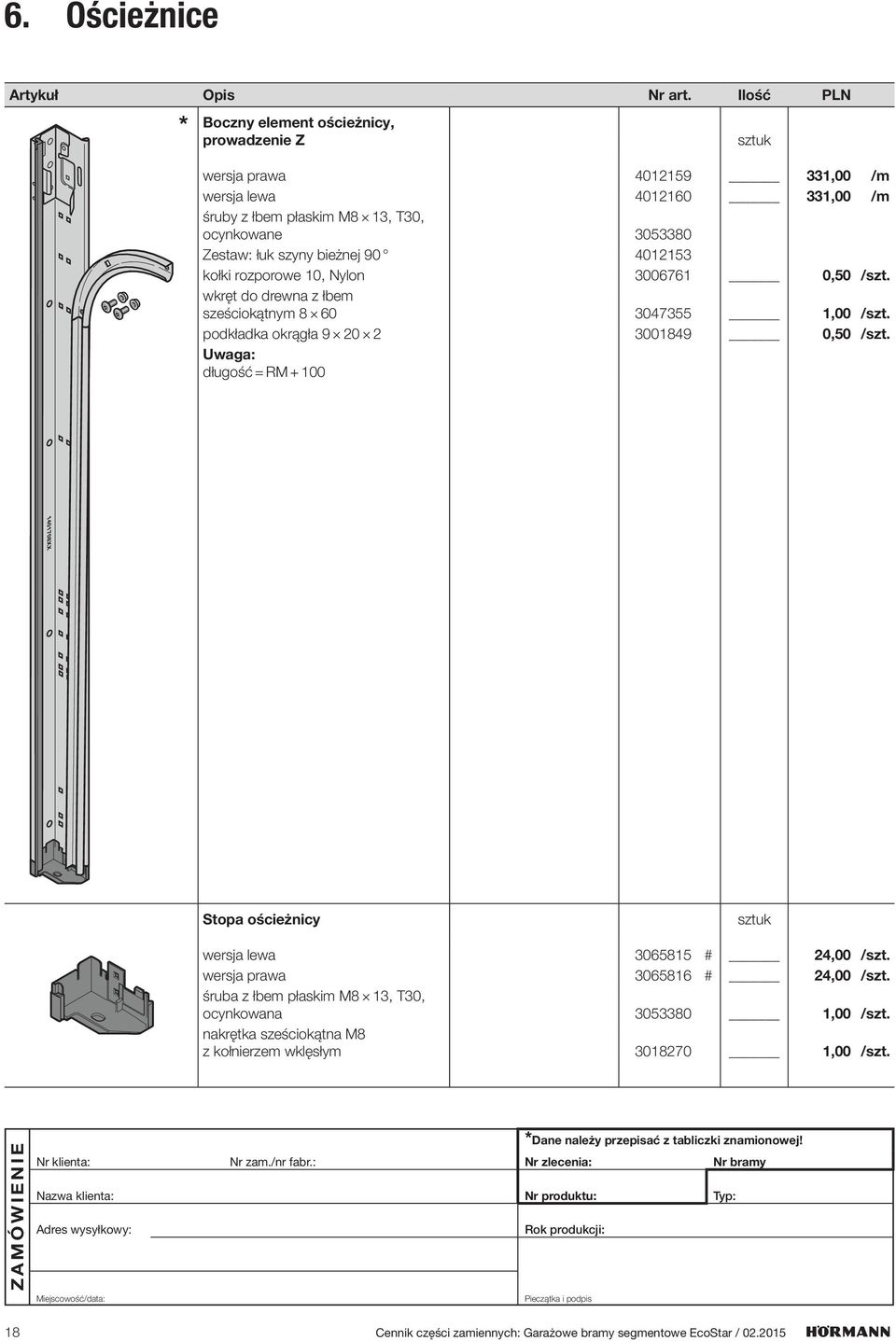

18 6. Ościeżnice Boczny element ościeżnicy, prowadzenie Z wersja prawa ,00 /m wersja lewa ,00 /m śruby z łbem płaskim M8 13, T30, ocynkowane Zestaw: łuk szyny bieżnej kołki rozporowe 10, Nylon ,50 /szt. wkręt do drewna z łbem sześciokątnym ,00 /szt. podkładka okrągła ,50 /szt. Uwaga: długość = RM Stopa ościeżnicy wersja lewa # 24,00 /szt. wersja prawa # 24,00 /szt. śruba z łbem płaskim M8 13, T30, ocynkowana ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Dane należy przepisać z tabliczki znamionowej! 18 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

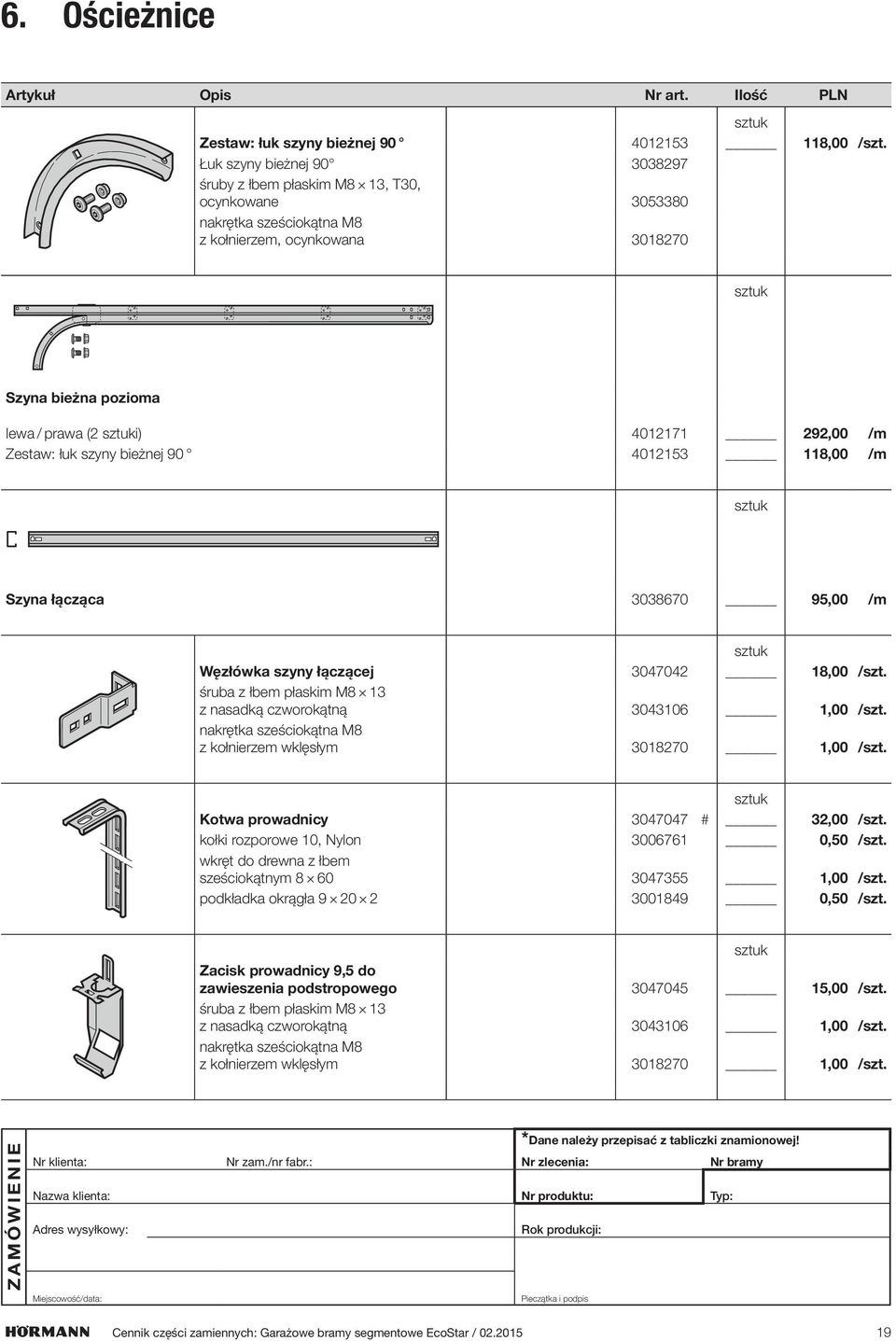

19 6. Ościeżnice Zestaw: łuk szyny bieżnej ,00 /szt. Łuk szyny bieżnej śruby z łbem płaskim M8 13, T30, ocynkowane nakrętka sześciokątna M8 z kołnierzem, ocynkowana Szyna bieżna pozioma lewa / prawa (2 i) ,00 /m Zestaw: łuk szyny bieżnej ,00 /m Szyna łącząca ,00 /m Węzłówka szyny łączącej ,00 /szt. śruba z łbem płaskim M8 13 z nasadką czworokątną ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Kotwa prowadnicy # 32,00 /szt. kołki rozporowe 10, Nylon ,50 /szt. wkręt do drewna z łbem sześciokątnym ,00 /szt. podkładka okrągła ,50 /szt. Zacisk prowadnicy 9,5 do zawieszenia podstropowego ,00 /szt. śruba z łbem płaskim M8 13 z nasadką czworokątną ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

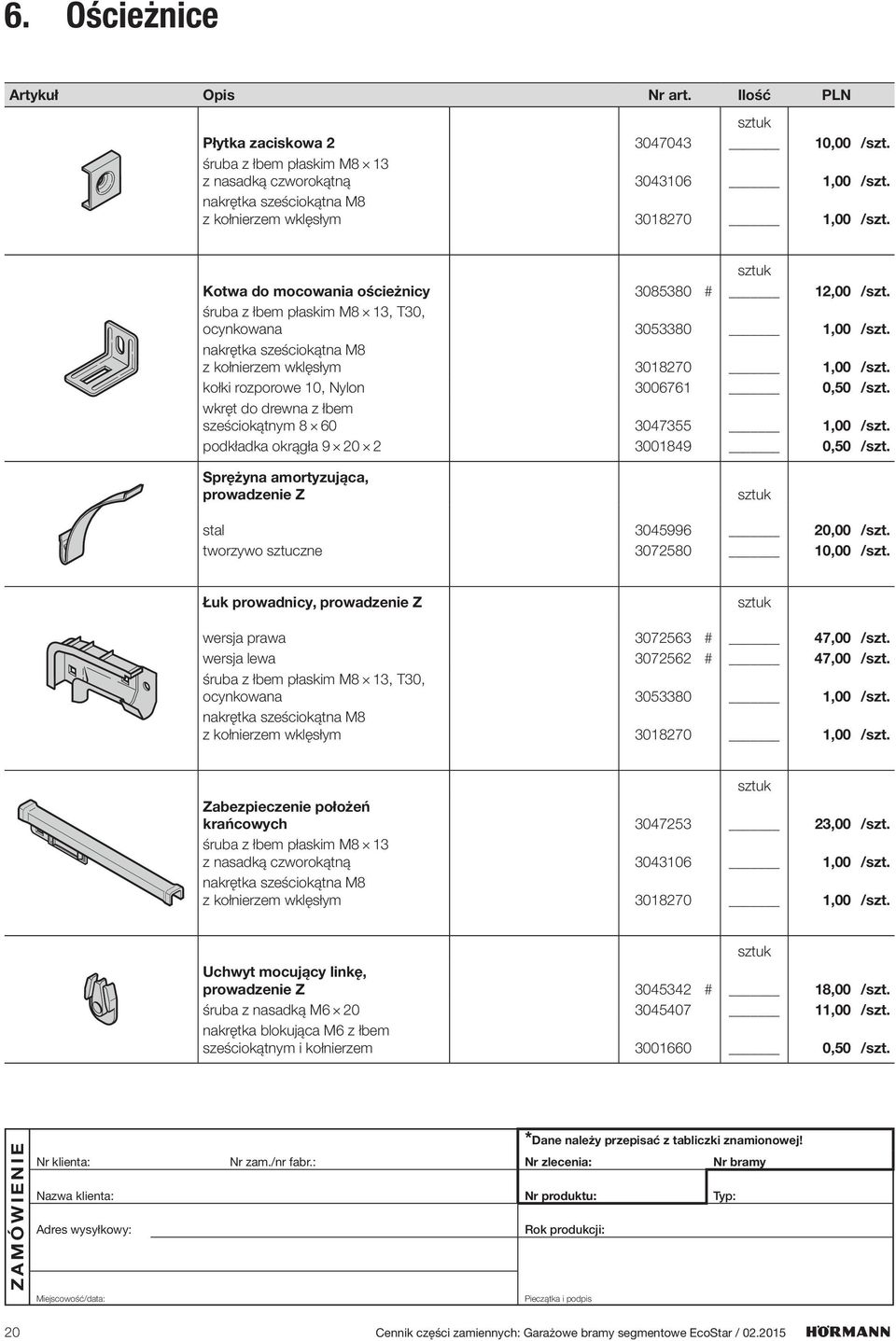

20 6. Ościeżnice Płytka zaciskowa ,00 /szt. śruba z łbem płaskim M8 13 z nasadką czworokątną ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Kotwa do mocowania ościeżnicy # 12,00 /szt. śruba z łbem płaskim M8 13, T30, ocynkowana ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. kołki rozporowe 10, Nylon ,50 /szt. wkręt do drewna z łbem sześciokątnym ,00 /szt. podkładka okrągła ,50 /szt. Sprężyna amortyzująca, prowadzenie Z stal ,00 /szt. tworzywo sztuczne ,00 /szt. Łuk prowadnicy, prowadzenie Z wersja prawa # 47,00 /szt. wersja lewa # 47,00 /szt. śruba z łbem płaskim M8 13, T30, ocynkowana ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Zabezpieczenie położeń krańcowych ,00 /szt. śruba z łbem płaskim M8 13 z nasadką czworokątną ,00 /szt. nakrętka sześciokątna M8 z kołnierzem wklęsłym ,00 /szt. Uchwyt mocujący linkę, prowadzenie Z # 18,00 /szt. śruba z nasadką M ,00 /szt. nakrętka blokująca M6 z łbem sześciokątnym i kołnierzem ,50 /szt. Dane należy przepisać z tabliczki znamionowej! 20 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

21 6. Ościeżnice Kątownik podporowy do przekierowania liny z krążkiem linowym, prowadzenie Z # 35,00 /szt. blachowkręt A 6,5 13 z łbem sześciokątnym ,00 /szt. Blacha naprężająca, prowadzenie Z ,00 /szt. śruby z łbem płaskim M8 13, T30, ocynkowane ,00 /szt. nakrętka sześciokątna M8 z kołnierzem, ocynkowana ,00 /szt. Uszczelka boczna Długość mm # 20,00 /m Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

22 7. Sprężyny naciągowe Osłona krążka linowego do pakietów sprężyn naciągowych ,00 /szt. Oznaczenie sprężyny (aluminiowa tabliczka) Uwagi dot. bezpieczeństwa: Zawsze należy wymieniać obie sprężyny. Przy obliczeniach dotyczących sprężyn uwzględnia się zmiany obciążenia. Pęknięcie jednej sprężyny bramy oznacza, że druga sprężyna także osiągnęła wyliczoną granicę wytrzymałości na rozerwanie i może w każdej chwili ulec zerwaniu. Sprężyna naciągowa Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr # 339,00 /szt. Typ 1, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr # 370,00 /szt. Typ 1, nr # 378,00 /szt. Typ 1, nr # 386,00 /szt. Typ 2, nr # 461,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr # 449,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 1, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Typ 2, nr ,00 /szt. Dane należy przepisać z tabliczki znamionowej! 22 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

23 8. Wyposażenie dodatkowe ogólne Linki stalowe Ø 3 mm, prowadzenie Z, z mocowaniem linki, komplet L = 2490 mm, wysokość bramy 2000 mm # 165,00 /szt. L = 2615 mm, wysokość bramy 2125 mm # 173,00 /szt. Nieocieplana maskownica stalowa 95 mm Woodgrain, z uszczelką i materiałem montażowym na bazie RAL ,00 /m Zestaw: materiał montażowy ,00 /szt. Blachowkręt z łbem sześciokątnym 3) A 6,5 13, geomet ,00 /szt. A 6,5 16, geomet # 1,00 /szt. Śruba z łbem płaskim okrągłym z gwintem na całej długości 2) M8 16, ocynkowana ,00 /szt. Śruba z łbem płaskim z nasadką czworokątną 3) M8 13, ocynkowana # 1,00 /szt. Śruba z łbem stożkowym płaskim, ocynkowana 2) M6 12, z wgłębieniem krzyżowym ,50 /szt. Nakrętka sześciokątna M6 z zazębieniem blokującym i kołnierzem ocynkowanym 2) # 0,50 /szt. M8 z kołnierzem wklęsłym ocynkowanym 3) ,00 /szt. 1) minimalna ilość zamówienia 10 2) minimalna ilość zamówienia 20 3) minimalna ilość zamówienia 50 Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

24 8. Wyposażenie dodatkowe ogólne Śruba z łbem walcowym wypukłym 1) M5 20, z wgłębieniem krzyżowym ,00 /szt. Śruba z łbem płaskim Torx 2) M8 13 T30, ocynkowana ,00 /szt. 1) minimalna ilość zamówienia 10 2) minimalna ilość zamówienia 20 3) minimalna ilość zamówienia 50 [+] bez dopłaty Dane należy przepisać z tabliczki znamionowej! 24 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

25 Einsatzmöglichkeiten jeweils typenbezogen gemäß gültigen Preislisten. Die abgebildeten Bunttöne sind aus drucktechnischen Gründen nicht verbindlich. Suitable for garage doors depending on door type (see price list). Due to printing true colours may vary. Decograin Light Oak helles, warmes Eichendekor Decograin Golden Oak mittelbraunes, goldgelbes Eichendekor Decograin Dark Oak nussbaumfarbenes Eichendekor Decograin Night Oak dunkel-intensives Eichendekor Decograin Rosewood mahagonifarbenes Holzdekor Decograin Titan Metallic Anthrazit mit metallischem Effekt 9. Dopłaty Farbkarte für Hörmann Sectional-Tore für Garagen Colour chart for Hörmann sectional garage doors RAL 9016 Verkehrsweiß (Traffic white) RAL 9006 Weißaluminium (White aluminium) RAL 8028 Terrabraun (Terra brown) RAL 8001 Ockerbraun (Ocher brown) Farba gruntująca na bazie poliestru Standard na bazie RAL 9016 biały, na bazie RAL 9010 biały [+] RAL 7040 Fenstergrau (Window grey) RAL 6009 Tannengrün (Fir green) RAL 7030 Steingrau (Stone grey) RAL 6005 Moosgrün (Moss green) Color na bazie RAL 8028 brązowy, na bazie RAL 9006 białe aluminium ,00 /m 2 RAL 5014 Taubenblau (Pigeon blue) RAL 5003 Saphirblau (Sapphire blue) RAL 3003 Rubinrot (Ruby red) RAL 1015 Hellelfenbein (Light ivory) Dopłata za okleinę Decograin Golden Oak [+] Dark Oak [+] [+] bez dopłaty Dane należy przepisać z tabliczki znamionowej! Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

26 Notatki 26 Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /

27 Notatki Cennik części zamiennych: Garażowe bramy segmentowe EcoStar /
