1 DTR.HB-01 APLISENS PRODUKCJA PRZEMYSŁOWEJ APARATURY POMIAROWEJ I ELEMENTÓW AUTOMATYKI INSTRUKCJA OBSŁUGI (DOKUMENTACJA TECHNICZNO-RUCHOWA) KONWERTER HART/USB/BLUETOOTH CONVERTER WARSZAWA CZERWIEC 2012 APLISENS S.A., Warszawa, ul. Morelowa 7 tel ; fax aplisens@aplisens.pl

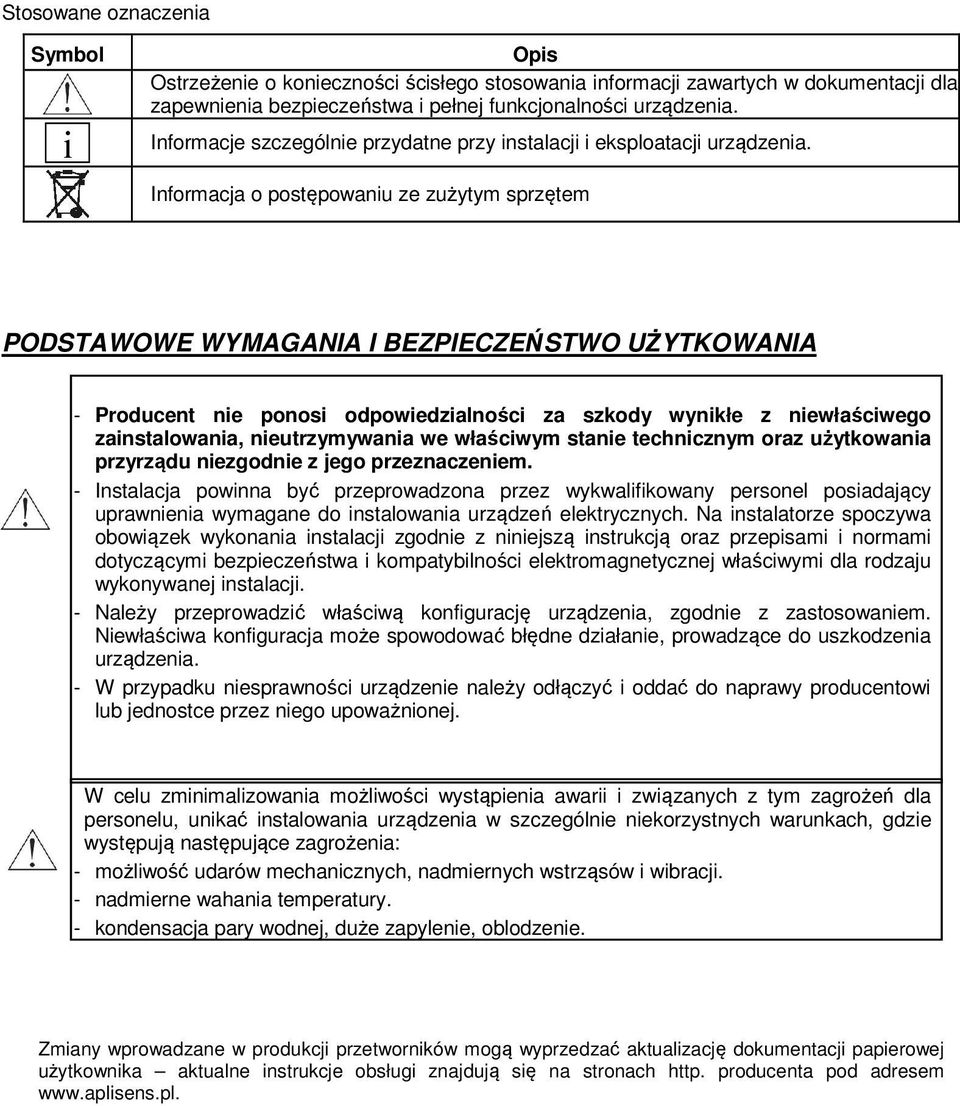

2 Stosowane oznaczenia Symbol i Opis Ostrzeżenie o konieczności ścisłego stosowania informacji zawartych w dokumentacji dla zapewnienia bezpieczeństwa i pełnej funkcjonalności urządzenia. Informacje szczególnie przydatne przy instalacji i eksploatacji urządzenia. Informacja o postępowaniu ze zużytym sprzętem PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA - Producent nie ponosi odpowiedzialności za szkody wynikłe z niewłaściwego zainstalowania, nieutrzymywania we właściwym stanie technicznym oraz użytkowania przyrządu niezgodnie z jego przeznaczeniem. - Instalacja powinna być przeprowadzona przez wykwalifikowany personel posiadający uprawnienia wymagane do instalowania urządzeń elektrycznych. Na instalatorze spoczywa obowiązek wykonania instalacji zgodnie z niniejszą instrukcją oraz przepisami i normami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej właściwymi dla rodzaju wykonywanej instalacji. - Należy przeprowadzić właściwą konfigurację urządzenia, zgodnie z zastosowaniem. Niewłaściwa konfiguracja może spowodować błędne działanie, prowadzące do uszkodzenia urządzenia. - W przypadku niesprawności urządzenie należy odłączyć i oddać do naprawy producentowi lub jednostce przez niego upoważnionej. W celu zminimalizowania możliwości wystąpienia awarii i związanych z tym zagrożeń dla personelu, unikać instalowania urządzenia w szczególnie niekorzystnych warunkach, gdzie występują następujące zagrożenia: - możliwość udarów mechanicznych, nadmiernych wstrząsów i wibracji. - nadmierne wahania temperatury. - kondensacja pary wodnej, duże zapylenie, oblodzenie. Zmiany wprowadzane w produkcji przetworników mogą wyprzedzać aktualizację dokumentacji papierowej użytkownika aktualne instrukcje obsługi znajdują się na stronach http. producenta pod adresem

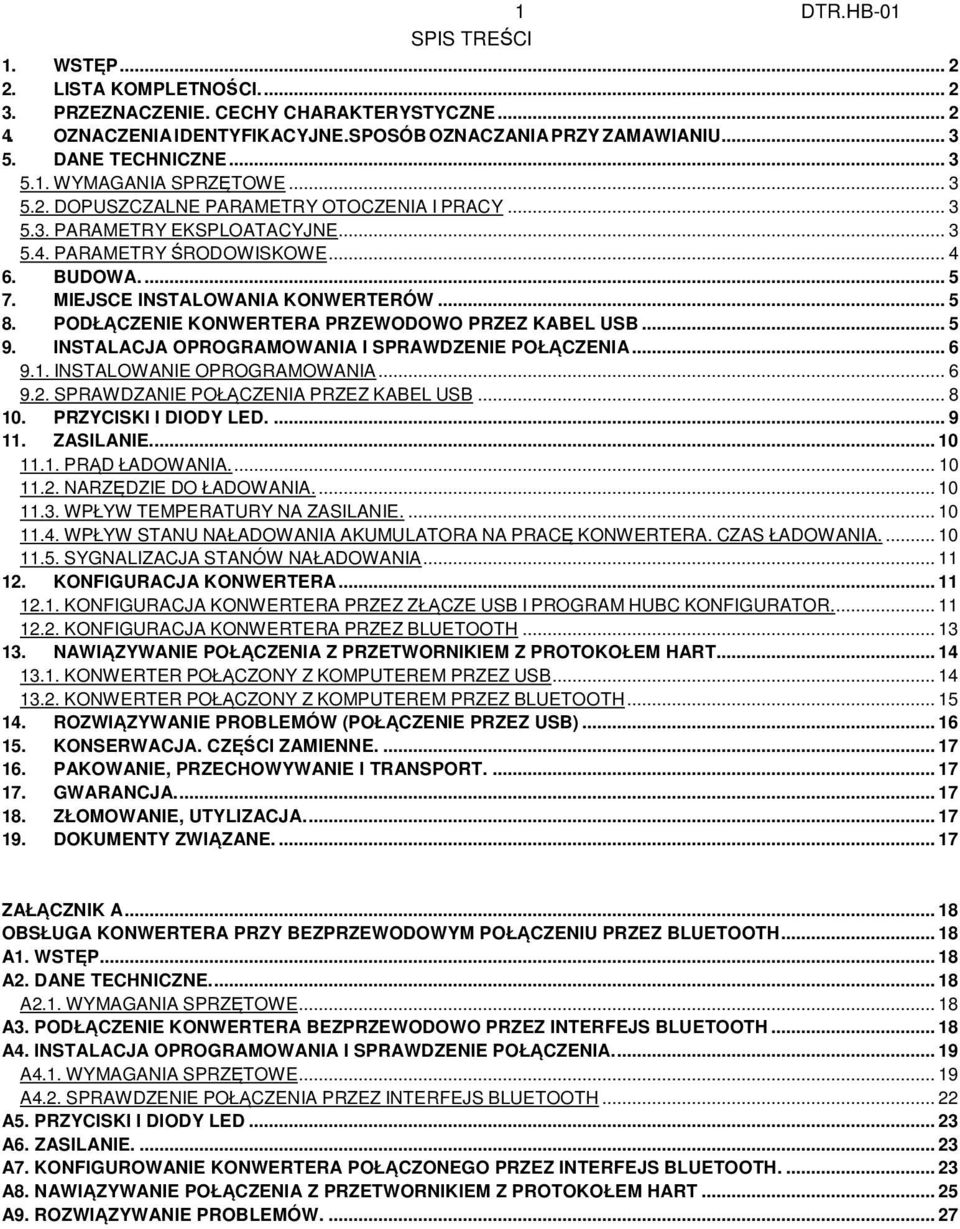

3 1 DTR.HB-01 SPIS TREŚCI 1. WSTĘP LISTA KOMPLETNOŚCI PRZEZNACZENIE. CECHY CHARAKTERYSTYCZNE OZNACZENIA IDENTYFIKACYJNE. SPOSÓB OZNACZANIA PRZY ZAMAWIANIU DANE TECHNICZNE WYMAGANIA SPRZĘTOWE DOPUSZCZALNE PARAMETRY OTOCZENIA I PRACY PARAMETRY EKSPLOATACYJNE PARAMETRY ŚRODOWISKOWE BUDOWA MIEJSCE INSTALOWANIA KONWERTERÓW PODŁĄCZENIE KONWERTERA PRZEWODOWO PRZEZ KABEL USB INSTALACJA OPROGRAMOWANIA I SPRAWDZENIE POŁĄCZENIA INSTALOWANIE OPROGRAMOWANIA SPRAWDZANIE POŁĄCZENIA PRZEZ KABEL USB PRZYCISKI I DIODY LED ZASILANIE PRĄD ŁADOWANIA NARZĘDZIE DO ŁADOWANIA WPŁYW TEMPERATURY NA ZASILANIE WPŁYW STANU NAŁADOWANIA AKUMULATORA NA PRACĘ KONWERTERA. CZAS ŁADOWANIA SYGNALIZACJA STANÓW NAŁADOWANIA KONFIGURACJA KONWERTERA KONFIGURACJA KONWERTERA PRZEZ ZŁĄCZE USB I PROGRAM HUBC KONFIGURATOR KONFIGURACJA KONWERTERA PRZEZ BLUETOOTH NAWIĄZYWANIE POŁĄCZENIA Z PRZETWORNIKIEM Z PROTOKOŁEM HART KONWERTER POŁĄCZONY Z KOMPUTEREM PRZEZ USB KONWERTER POŁĄCZONY Z KOMPUTEREM PRZEZ BLUETOOTH ROZWIĄZYWANIE PROBLEMÓW (POŁĄCZENIE PRZEZ USB) KONSERWACJA. CZĘŚCI ZAMIENNE PAKOWANIE, PRZECHOWYWANIE I TRANSPORT GWARANCJA ZŁOMOWANIE, UTYLIZACJA DOKUMENTY ZWIĄZANE ZAŁĄCZNIK A OBSŁUGA KONWERTERA PRZY BEZPRZEWODOWYM POŁĄCZENIU PRZEZ BLUETOOTH A1. WSTĘP A2. DANE TECHNICZNE A2.1. WYMAGANIA SPRZĘTOWE A3. PODŁĄCZENIE KONWERTERA BEZPRZEWODOWO PRZEZ INTERFEJS BLUETOOTH A4. INSTALACJA OPROGRAMOWANIA I SPRAWDZENIE POŁĄCZENIA A4.1. WYMAGANIA SPRZĘTOWE A4.2. SPRAWDZENIE POŁĄCZENIA PRZEZ INTERFEJS BLUETOOTH A5. PRZYCISKI I DIODY LED A6. ZASILANIE A7. KONFIGUROWANIE KONWERTERA POŁĄCZONEGO PRZEZ INTERFEJS BLUETOOTH A8. NAWIĄZYWANIE POŁĄCZENIA Z PRZETWORNIKIEM Z PROTOKOŁEM HART A9. ROZWIĄZYWANIE PROBLEMÓW

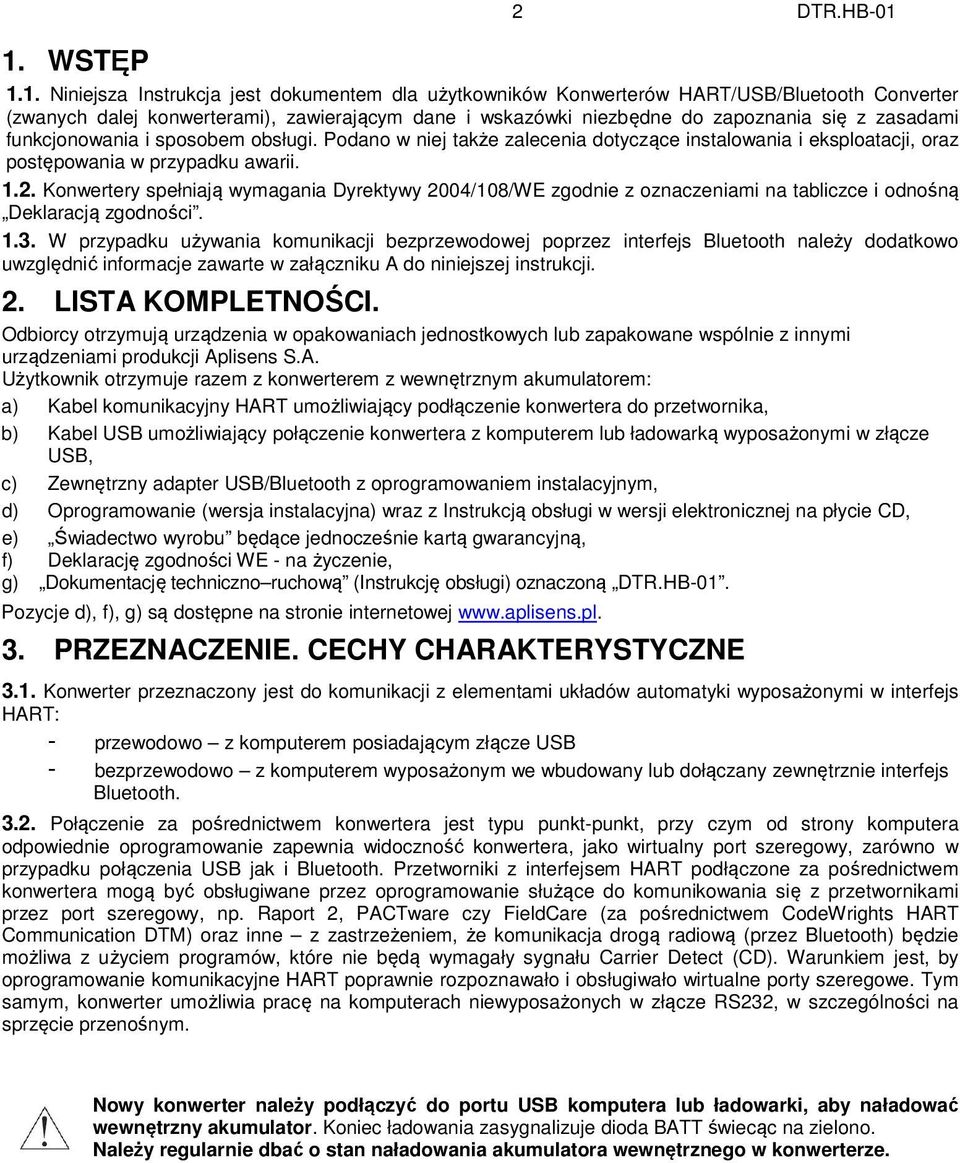

4 2 DTR.HB WSTĘP 1.1. Niniejsza Instrukcja jest dokumentem dla użytkowników Konwerterów HART/USB/Bluetooth Converter (zwanych dalej konwerterami), zawierającym dane i wskazówki niezbędne do zapoznania się z zasadami funkcjonowania i sposobem obsługi. Podano w niej także zalecenia dotyczące instalowania i eksploatacji, oraz postępowania w przypadku awarii Konwertery spełniają wymagania Dyrektywy 2004/108/WE zgodnie z oznaczeniami na tabliczce i odnośną Deklaracją zgodności W przypadku używania komunikacji bezprzewodowej poprzez interfejs Bluetooth należy dodatkowo uwzględnić informacje zawarte w załączniku A do niniejszej instrukcji. 2. LISTA KOMPLETNOŚCI. Odbiorcy otrzymują urządzenia w opakowaniach jednostkowych lub zapakowane wspólnie z innymi urządzeniami produkcji Aplisens S.A. Użytkownik otrzymuje razem z konwerterem z wewnętrznym akumulatorem: a) Kabel komunikacyjny HART umożliwiający podłączenie konwertera do przetwornika, b) Kabel USB umożliwiający połączenie konwertera z komputerem lub ładowarką wyposażonymi w złącze USB, c) Zewnętrzny adapter USB/Bluetooth z oprogramowaniem instalacyjnym, d) Oprogramowanie (wersja instalacyjna) wraz z Instrukcją obsługi w wersji elektronicznej na płycie CD, e) Świadectwo wyrobu będące jednocześnie kartą gwarancyjną, f) Deklarację zgodności WE - na życzenie, g) Dokumentację techniczno ruchową (Instrukcję obsługi) oznaczoną DTR.HB-01. Pozycje d), f), g) są dostępne na stronie internetowej 3. PRZEZNACZENIE. CECHY CHARAKTERYSTYCZNE 3.1. Konwerter przeznaczony jest do komunikacji z elementami układów automatyki wyposażonymi w interfejs HART: - przewodowo z komputerem posiadającym złącze USB - bezprzewodowo z komputerem wyposażonym we wbudowany lub dołączany zewnętrznie interfejs Bluetooth Połączenie za pośrednictwem konwertera jest typu punkt-punkt, przy czym od strony komputera odpowiednie oprogramowanie zapewnia widoczność konwertera, jako wirtualny port szeregowy, zarówno w przypadku połączenia USB jak i Bluetooth. Przetworniki z interfejsem HART podłączone za pośrednictwem konwertera mogą być obsługiwane przez oprogramowanie służące do komunikowania się z przetwornikami przez port szeregowy, np. Raport 2, PACTware czy FieldCare (za pośrednictwem CodeWrights HART Communication DTM) oraz inne z zastrzeżeniem, że komunikacja drogą radiową (przez Bluetooth) będzie możliwa z użyciem programów, które nie będą wymagały sygnału Carrier Detect (CD). Warunkiem jest, by oprogramowanie komunikacyjne HART poprawnie rozpoznawało i obsługiwało wirtualne porty szeregowe. Tym samym, konwerter umożliwia pracę na komputerach niewyposażonych w złącze RS232, w szczególności na sprzęcie przenośnym. Nowy konwerter należy podłączyć do portu USB komputera lub ładowarki, aby naładować wewnętrzny akumulator. Koniec ładowania zasygnalizuje dioda BATT świecąc na zielono. Należy regularnie dbać o stan naładowania akumulatora wewnętrznego w konwerterze.

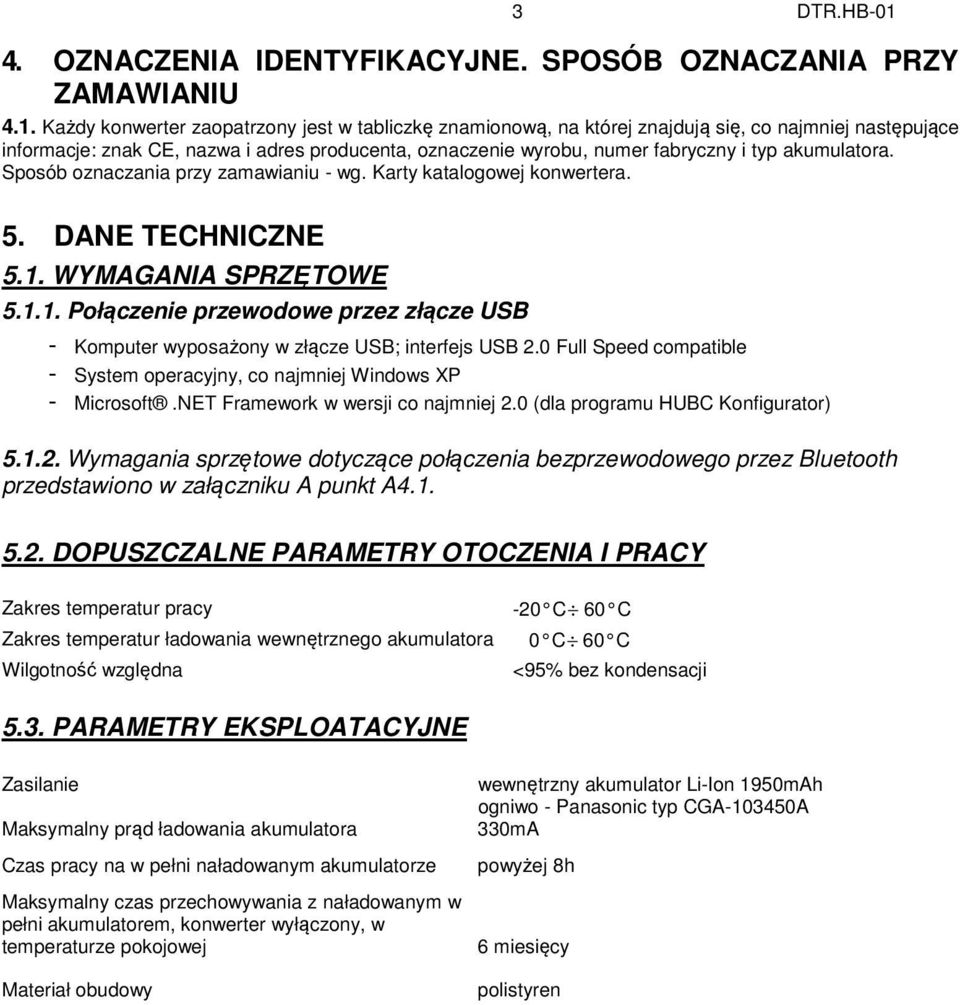

5 3 DTR.HB OZNACZENIA IDENTYFIKACYJNE. SPOSÓB OZNACZANIA PRZY ZAMAWIANIU 4.1. Każdy konwerter zaopatrzony jest w tabliczkę znamionową, na której znajdują się, co najmniej następujące informacje: znak CE, nazwa i adres producenta, oznaczenie wyrobu, numer fabryczny i typ akumulatora. Sposób oznaczania przy zamawianiu - wg. Karty katalogowej konwertera. 5. DANE TECHNICZNE 5.1. WYMAGANIA SPRZĘTOWE Połączenie przewodowe przez złącze USB - Komputer wyposażony w złącze USB; interfejs USB 2.0 Full Speed compatible - System operacyjny, co najmniej Windows XP - Microsoft.NET Framework w wersji co najmniej 2.0 (dla programu HUBC Konfigurator) Wymagania sprzętowe dotyczące połączenia bezprzewodowego przez Bluetooth przedstawiono w załączniku A punkt A DOPUSZCZALNE PARAMETRY OTOCZENIA I PRACY Zakres temperatur pracy -20 C 60 C Zakres temperatur ładowania wewnętrznego akumulatora 0 C 60 C Wilgotność względna <95% bez kondensacji 5.3. PARAMETRY EKSPLOATACYJNE Zasilanie Maksymalny prąd ładowania akumulatora Czas pracy na w pełni naładowanym akumulatorze Maksymalny czas przechowywania z naładowanym w pełni akumulatorem, konwerter wyłączony, w temperaturze pokojowej Materiał obudowy wewnętrzny akumulator Li-Ion 1950mAh ogniwo - Panasonic typ CGA A 330mA powyżej 8h 6 miesięcy polistyren

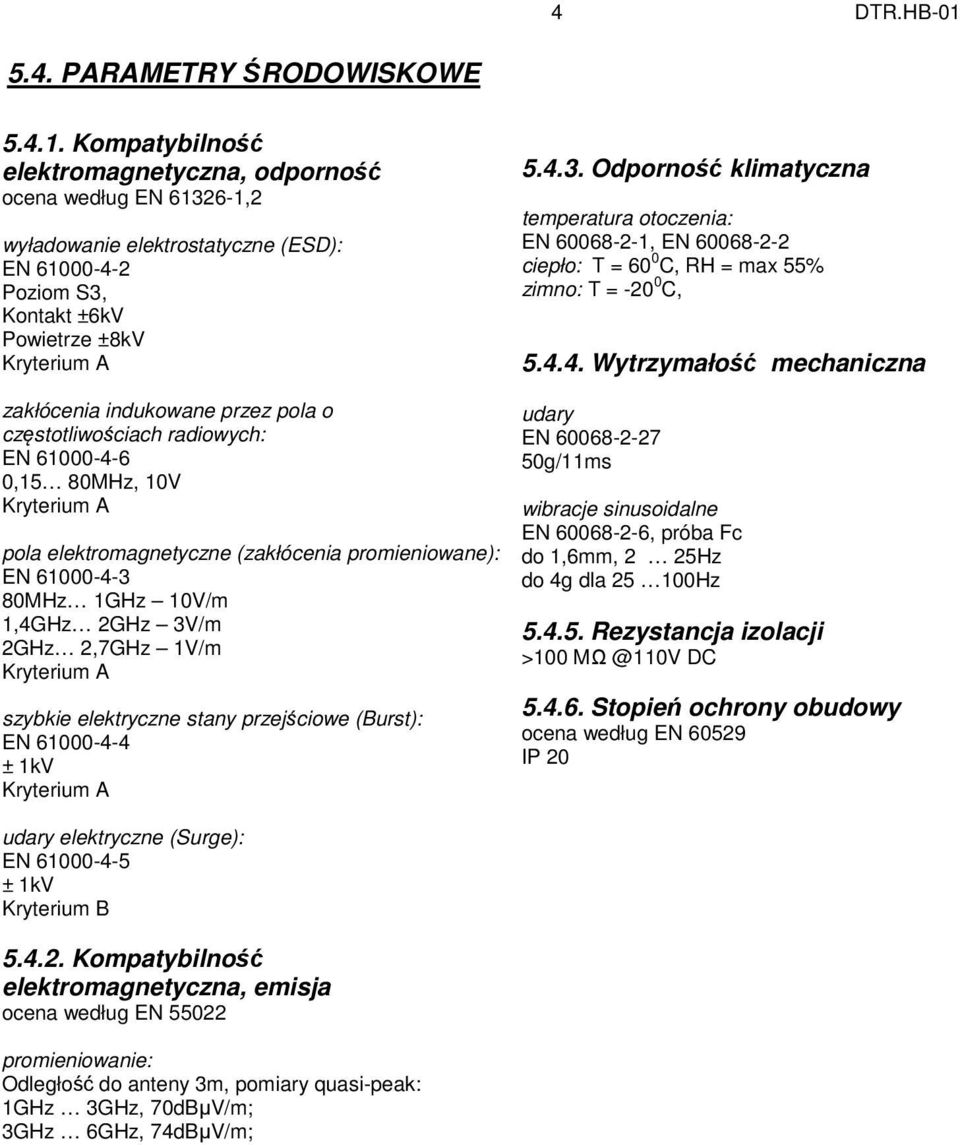

6 4 DTR.HB PARAMETRY ŚRODOWISKOWE Kompatybilność elektromagnetyczna, odporność ocena według EN ,2 wyładowanie elektrostatyczne (ESD): EN Poziom S3, Kontakt ±6kV Powietrze ±8kV Kryterium A zakłócenia indukowane przez pola o częstotliwościach radiowych: EN ,15 80MHz, 10V Kryterium A pola elektromagnetyczne (zakłócenia promieniowane): EN MHz 1GHz 10V/m 1,4GHz 2GHz 3V/m 2GHz 2,7GHz 1V/m Kryterium A szybkie elektryczne stany przejściowe (Burst): EN ± 1kV Kryterium A Odporność klimatyczna temperatura otoczenia: EN , EN ciepło: T = 60 0 C, RH = max 55% zimno: T = C, Wytrzymałość mechaniczna udary EN g/11ms wibracje sinusoidalne EN , próba Fc do 1,6mm, 2 25Hz do 4g dla Hz Rezystancja izolacji >100 DC Stopień ochrony obudowy ocena według EN IP 20 udary elektryczne (Surge): EN ± 1kV Kryterium B Kompatybilność elektromagnetyczna, emisja ocena według EN promieniowanie: Odległość do anteny 3m, pomiary quasi-peak: 1GHz 3GHz, 70dBµV/m; 3GHz 6GHz, 74dBµV/m;

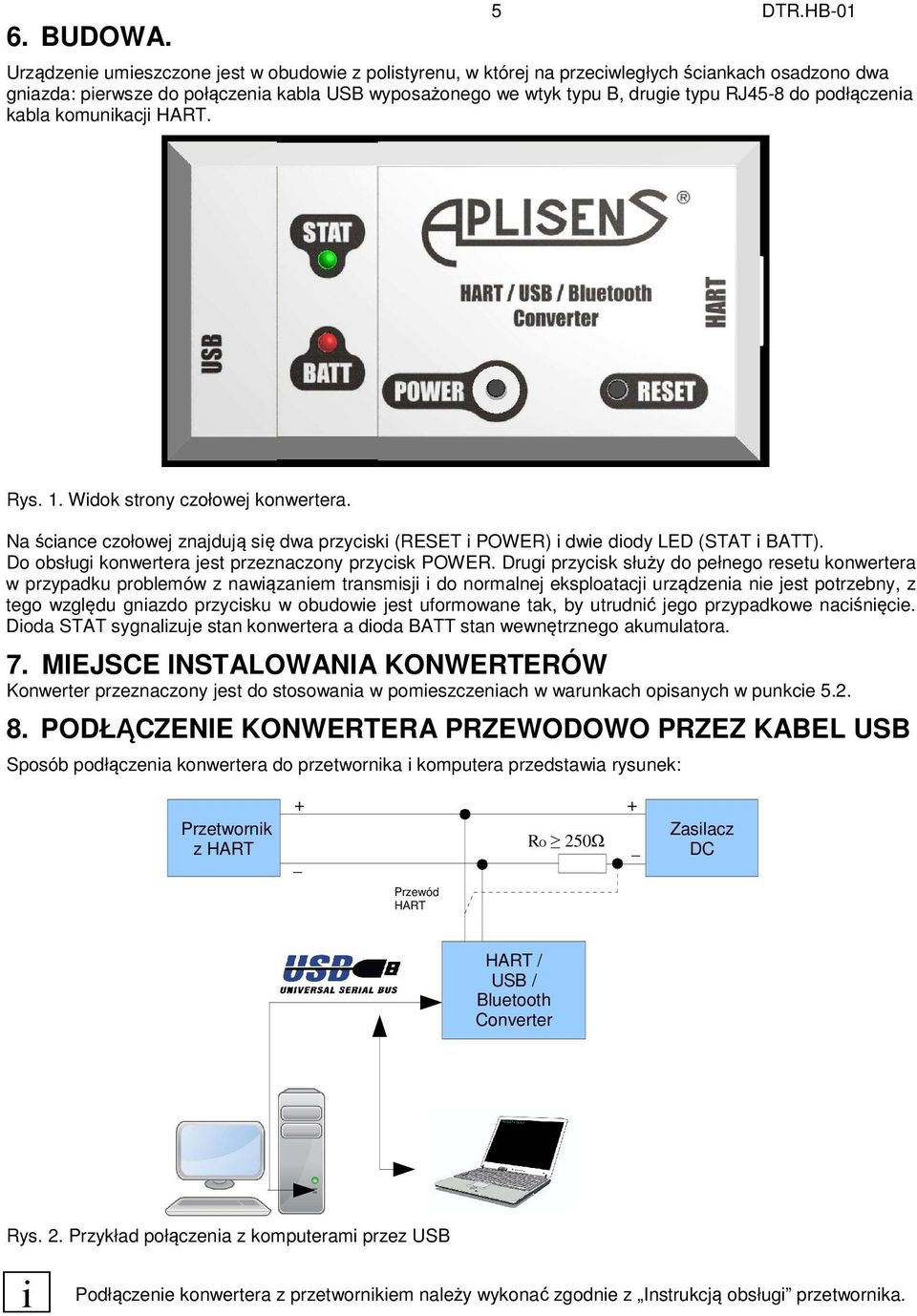

7 6. BUDOWA. 5 DTR.HB-01 Urządzenie umieszczone jest w obudowie z polistyrenu, w której na przeciwległych ściankach osadzono dwa gniazda: pierwsze do połączenia kabla USB wyposażonego we wtyk typu B, drugie typu RJ45-8 do podłączenia kabla komunikacji HART. Rys. 1. Widok strony czołowej konwertera. Na ściance czołowej znajdują się dwa przyciski (RESET i POWER) i dwie diody LED (STAT i BATT). Do obsługi konwertera jest przeznaczony przycisk POWER. Drugi przycisk służy do pełnego resetu konwertera w przypadku problemów z nawiązaniem transmisji i do normalnej eksploatacji urządzenia nie jest potrzebny, z tego względu gniazdo przycisku w obudowie jest uformowane tak, by utrudnić jego przypadkowe naciśnięcie. Dioda STAT sygnalizuje stan konwertera a dioda BATT stan wewnętrznego akumulatora. 7. MIEJSCE INSTALOWANIA KONWERTERÓW Konwerter przeznaczony jest do stosowania w pomieszczeniach w warunkach opisanych w punkcie PODŁĄCZENIE KONWERTERA PRZEWODOWO PRZEZ KABEL USB Sposób podłączenia konwertera do przetwornika i komputera przedstawia rysunek: Przetwornik z HART + + _ Przewód HART RO 250Ω _ Zasilacz DC HART / USB / Bluetooth Converter Przykłady połączeń z komputerami przez USB Rys. 2. Przykład połączenia z komputerami przez USB i Podłączenie konwertera z przetwornikiem należy wykonać zgodnie z Instrukcją obsługi przetwornika.

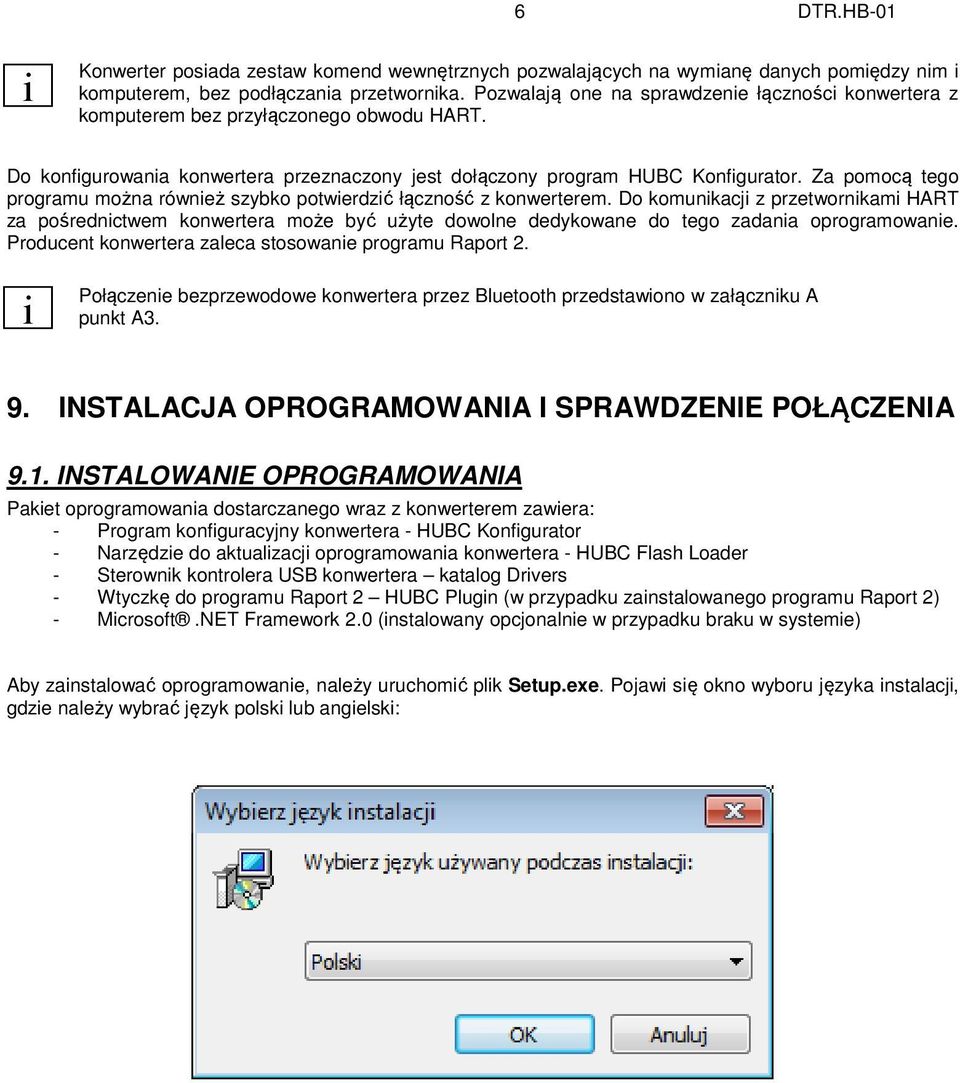

8 6 DTR.HB-01 i Konwerter posiada zestaw komend wewnętrznych pozwalających na wymianę danych pomiędzy nim i komputerem, bez podłączania przetwornika. Pozwalają one na sprawdzenie łączności konwertera z komputerem bez przyłączonego obwodu HART. Do konfigurowania konwertera przeznaczony jest dołączony program HUBC Konfigurator. Za pomocą tego programu można również szybko potwierdzić łączność z konwerterem. Do komunikacji z przetwornikami HART za pośrednictwem konwertera może być użyte dowolne dedykowane do tego zadania oprogramowanie. Producent konwertera zaleca stosowanie programu Raport 2. i Połączenie bezprzewodowe konwertera przez Bluetooth przedstawiono w załączniku A punkt A3. 9. INSTALACJA OPROGRAMOWANIA I SPRAWDZENIE POŁĄCZENIA 9.1. INSTALOWANIE OPROGRAMOWANIA Pakiet oprogramowania dostarczanego wraz z konwerterem zawiera: - Program konfiguracyjny konwertera - HUBC Konfigurator - Narzędzie do aktualizacji oprogramowania konwertera - HUBC Flash Loader - Sterownik kontrolera USB konwertera katalog Drivers - Wtyczkę do programu Raport 2 HUBC Plugin (w przypadku zainstalowanego programu Raport 2) - Microsoft.NET Framework 2.0 (instalowany opcjonalnie w przypadku braku w systemie) Aby zainstalować oprogramowanie, należy uruchomić plik Setup.exe. Pojawi się okno wyboru języka instalacji, gdzie należy wybrać język polski lub angielski:

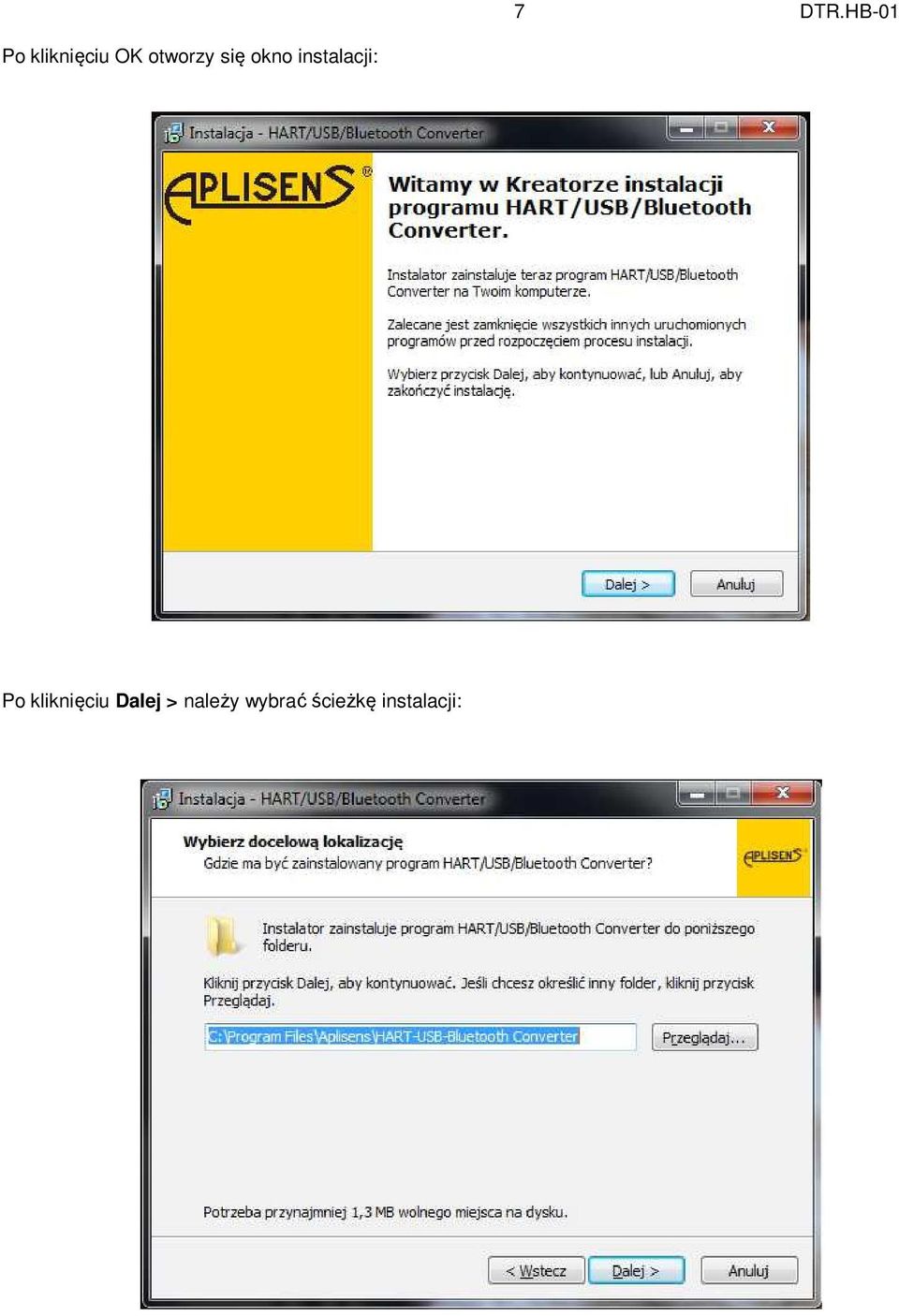

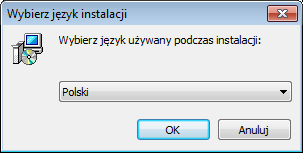

9 7 DTR.HB-01 Po kliknięciu OK otworzy się okno instalacji: Po kliknięciu Dalej > należy wybrać ścieżkę instalacji:

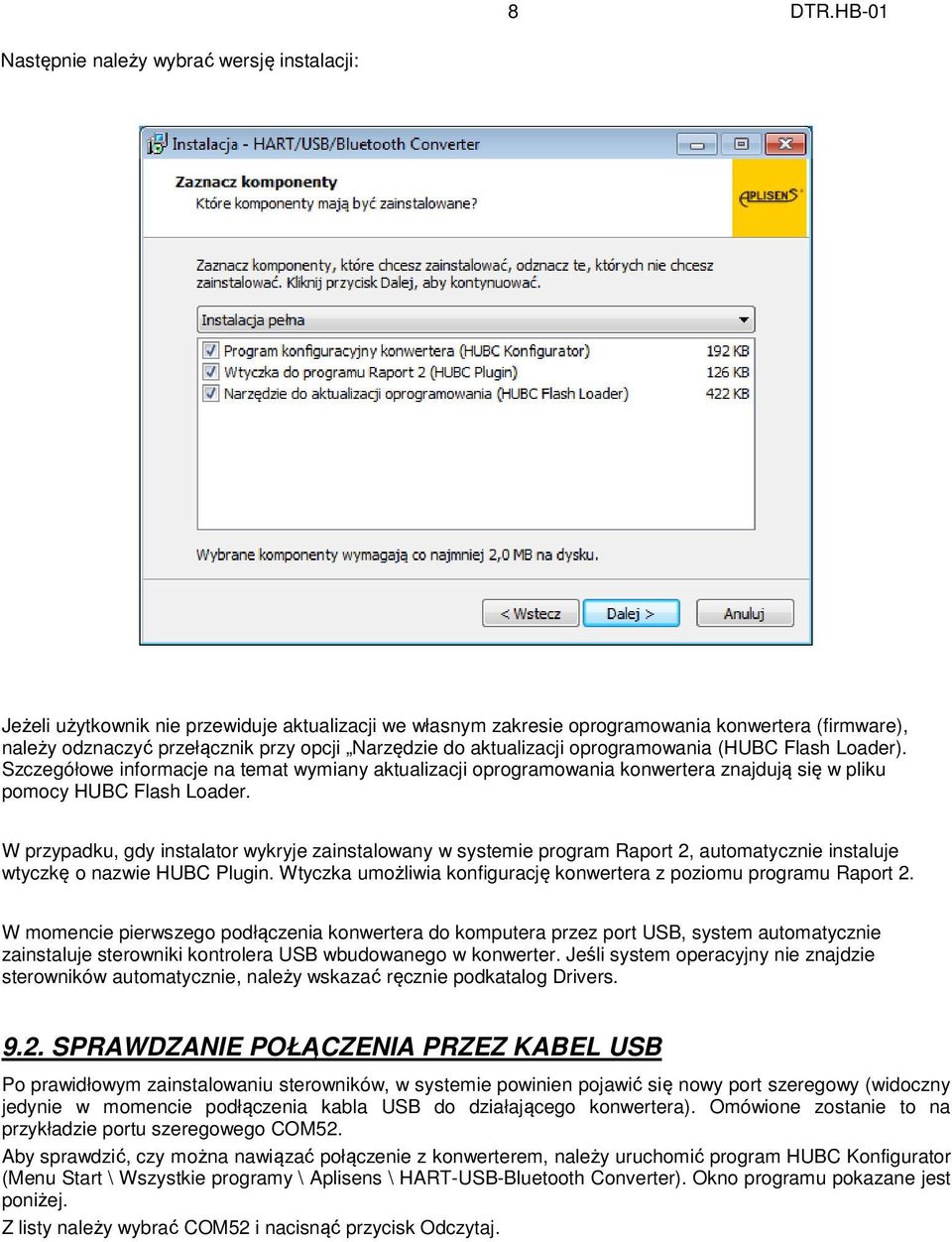

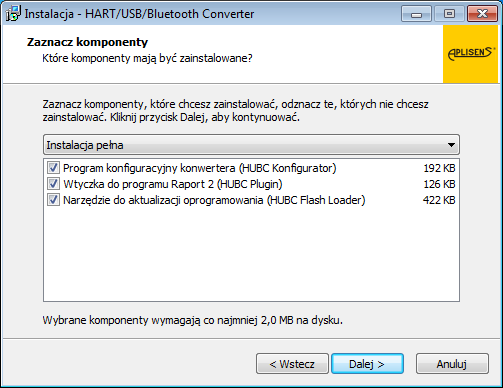

10 8 DTR.HB-01 Następnie należy wybrać wersję instalacji: Jeżeli użytkownik nie przewiduje aktualizacji we własnym zakresie oprogramowania konwertera (firmware), należy odznaczyć przełącznik przy opcji Narzędzie do aktualizacji oprogramowania (HUBC Flash Loader). Szczegółowe informacje na temat wymiany aktualizacji oprogramowania konwertera znajdują się w pliku pomocy HUBC Flash Loader. W przypadku, gdy instalator wykryje zainstalowany w systemie program Raport 2, automatycznie instaluje wtyczkę o nazwie HUBC Plugin. Wtyczka umożliwia konfigurację konwertera z poziomu programu Raport 2. W momencie pierwszego podłączenia konwertera do komputera przez port USB, system automatycznie zainstaluje sterowniki kontrolera USB wbudowanego w konwerter. Jeśli system operacyjny nie znajdzie sterowników automatycznie, należy wskazać ręcznie podkatalog Drivers SPRAWDZANIE POŁĄCZENIA PRZEZ KABEL USB Po prawidłowym zainstalowaniu sterowników, w systemie powinien pojawić się nowy port szeregowy (widoczny jedynie w momencie podłączenia kabla USB do działającego konwertera). Omówione zostanie to na przykładzie portu szeregowego COM52. Aby sprawdzić, czy można nawiązać połączenie z konwerterem, należy uruchomić program HUBC Konfigurator (Menu Start \ Wszystkie programy \ Aplisens \ HART-USB-Bluetooth Converter). Okno programu pokazane jest poniżej. Z listy należy wybrać COM52 i nacisnąć przycisk Odczytaj.

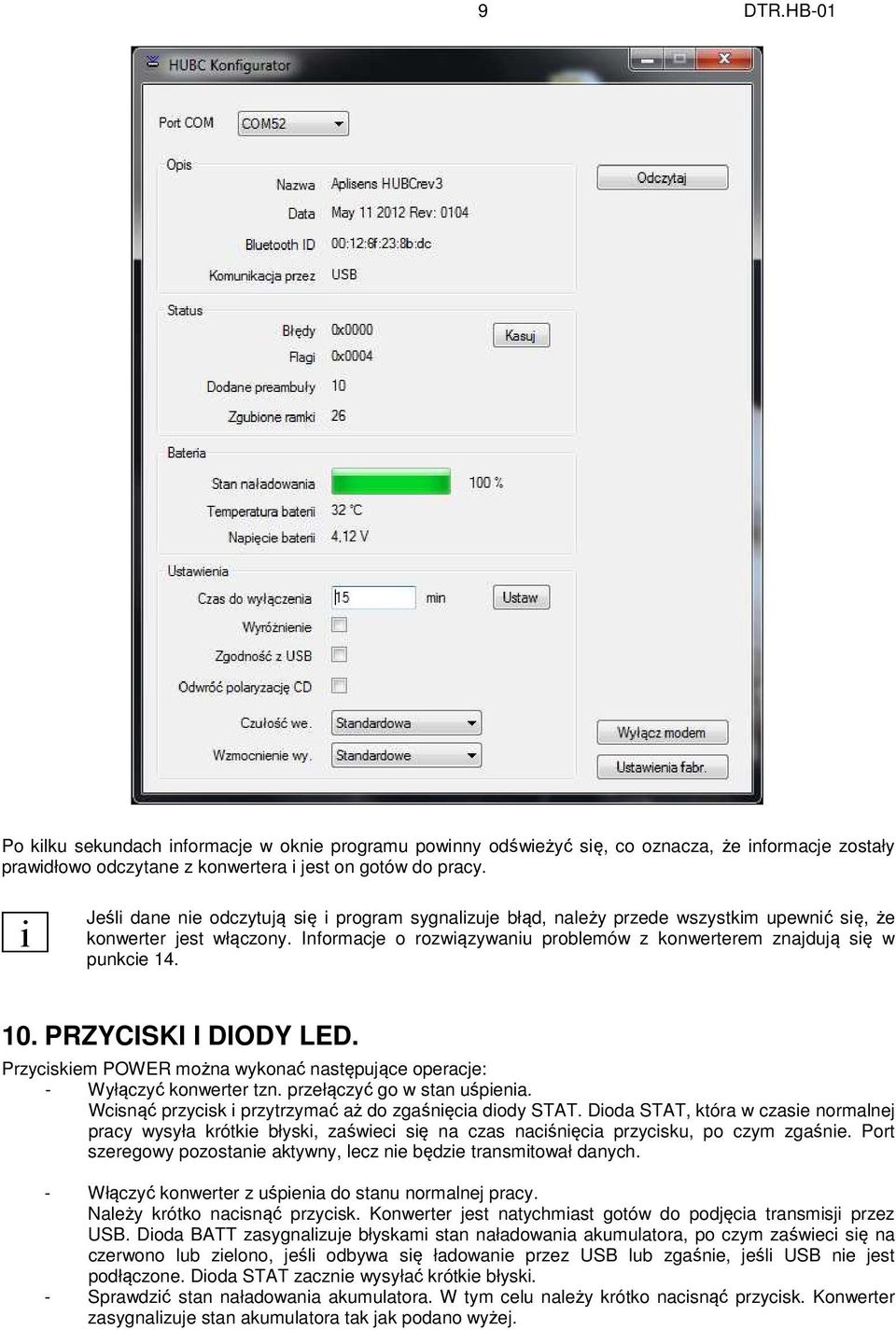

11 9 DTR.HB-01 Po kilku sekundach informacje w oknie programu powinny odświeżyć się, co oznacza, że informacje zostały prawidłowo odczytane z konwertera i jest on gotów do pracy. i Jeśli dane nie odczytują się i program sygnalizuje błąd, należy przede wszystkim upewnić się, że konwerter jest włączony. Informacje o rozwiązywaniu problemów z konwerterem znajdują się w punkcie PRZYCISKI I DIODY LED. Przyciskiem POWER można wykonać następujące operacje: - Wyłączyć konwerter tzn. przełączyć go w stan uśpienia. Wcisnąć przycisk i przytrzymać aż do zgaśnięcia diody STAT. Dioda STAT, która w czasie normalnej pracy wysyła krótkie błyski, zaświeci się na czas naciśnięcia przycisku, po czym zgaśnie. Port szeregowy pozostanie aktywny, lecz nie będzie transmitował danych. - Włączyć konwerter z uśpienia do stanu normalnej pracy. Należy krótko nacisnąć przycisk. Konwerter jest natychmiast gotów do podjęcia transmisji przez USB. Dioda BATT zasygnalizuje błyskami stan naładowania akumulatora, po czym zaświeci się na czerwono lub zielono, jeśli odbywa się ładowanie przez USB lub zgaśnie, jeśli USB nie jest podłączone. Dioda STAT zacznie wysyłać krótkie błyski. - Sprawdzić stan naładowania akumulatora. W tym celu należy krótko nacisnąć przycisk. Konwerter zasygnalizuje stan akumulatora tak jak podano wyżej.

12 10 DTR.HB-01 Działanie przycisku RESET: - Służy do sprzętowego restartu urządzenia. Należy go używać w sytuacji, gdy konwerter nie reaguje na przycisk POWER i/lub nie można nawiązać połączenia. i Restart urządzenia trwa około 30 sekund, w czasie, których konwerter nie będzie reagował na przycisk POWER i nie będzie gotów do transmisji (dioda STAT będzie sygnalizować przebieg restartu). Sygnalizacja diody STAT: - Błyskanie normalna praca - Sekwencja dłuższych zaświeceń restart urządzenia - Świecenie na stałe przy dłuższym naciśnięciu przycisku POWER podczas usypiania konwertera - Stan Wyróżnienia odmienne miganie, które ustawione z poziomu oprogramowania sterującego pozwala zasygnalizować (w przypadku posiadania wielu konwerterów), który konwerter jest aktualnie sterowany. Sygnalizacja diody BATT: - Świecenie na czerwono ładowanie akumulatora przez USB - Świecenie na zielono akumulator naładowany - Sygnalizacja błyskowa stanu naładowania akumulatora (po krótkim naciśnięciu przycisku POWER) zgodnie z opisem w punkcie 11 Zasilanie. Brak reakcji konwertera na przyciski oraz brak świecenia diod może być skutkiem rozładowania akumulatora - urządzenie zabezpiecza akumulator przed dalszym rozładowaniem usypiając się automatycznie. 11. ZASILANIE PRĄD ŁADOWANIA. Akumulator jest ładowany po podłączeniu konwertera do złącza USB komputera lub ładowarki. Prąd ładowania zależy od kompatybilności modułu USB komputera (hosta) ze specyfikacją USB 2.0 oraz aktywacji trybu Zgodność z USB w konwerterze (patrz punkt 13 Nawiązywanie połączenia) i wynosi w najprostszym przypadku 100mA a maksymalnie 330mA. W przypadku, gdy host USB zgłasza fakt swojego uśpienia (np. użytkownik wyłączył komputer) i jest włączony tryb Zgodność z USB, ładowanie jest przerywane NARZĘDZIE DO ŁADOWANIA. - Komputer ze złączem USB - Ładowarka (np. telefoniczna) ze złączem USB Napięcie wejściowe AC V, 50-60Hz lub DC 12-24V. Napięcie wyjściowe DC 5V, 500mA WPŁYW TEMPERATURY NA ZASILANIE. Ładowarka wbudowana w konwerter sprawdza temperaturę akumulatora i dopuszcza ładowanie w zakresie temperatur akumulatora od 0 C do 45 C oraz pracę w zakresie temperatur akumulatora od -20 C do 60 C. Po przekroczeniu wartości granicznych, praca konwertera jest wstrzymywana. Powrót do pracy następuje po zwiększeniu temperatury o 5 C, gdy przekroczono dolną progową temperaturę (pracy lub ładowania) lub zmniejszeniu jej o 5 C, gdy przekroczono górny próg WPŁYW STANU NAŁADOWANIA AKUMULATORA NA PRACĘ KONWERTERA. CZAS ŁADOWANIA. W przypadku, gdy konwerter wykryje, że akumulator jest nadmiernie rozładowany, chroni go przed uszkodzeniem wyłączając większość peryferii i przechodząc w tryb znacznie obniżonego poboru mocy. Urządzenie w tym stanie nie funkcjonuje (dotyczy to również resetu), diody LED nie świecą, jedyną możliwą czynnością, jaką można wykonać jest naładowanie akumulatora poprzez podłączenie konwertera do złącza USB komputera lub ładowarki.

13 11 DTR.HB-01 Uwaga: użytkownik nie powinien dopuszczać do sytuacji pozostawienia (nawet wyłączonego) konwertera bez ładowania na czas dłuższy niż 6 miesięcy, szczególnie, gdy akumulator nie był w pełni naładowany. Może to doprowadzić do aktywacji zabezpieczeń drugiego poziomu wbudowanych w akumulator, co spowoduje znaczne wydłużenie czasu przywracania akumulatora do stanu używalności poprzez ładowanie i może niekorzystnie wpłynąć na jego trwałość. W przypadku, gdy akumulatora nie da się naładować, konwerter należy wysłać do serwisu celem wymiany akumulatora. Akumulator może wymienić jedynie producent lub jednostka przez niego upoważniona. Czas pełnego naładowania nowego lub całkowicie rozładowanego akumulatora prądem 100mA wynosi około 20 godzin. W przypadku wyższego zasilania (330mA) czas ten skraca się do około 7 godzin (należy zapoznać się z opcją Zgodność z USB opisaną w punkcie 12) SYGNALIZACJA STANÓW NAŁADOWANIA Urządzenie sygnalizuje stan naładowania akumulatora na dwa sposoby: po krótkim naciśnięciu przycisku POWER dioda BATT sygnalizuje błyskami stan naładowania akumulatora, można również połączyć się z konwerterem programem HUBC Konfigurator lub za pośrednictwem programu Raport 2 (wtyczki HUBC Plugin) i odczytać stan naładowania akumulatora (pasek Stan naładowania ). Kod błyskowy diody BATT jest następujący: - Cztery błyski: stan naładowania % - Trzy błyski: stan naładowania 50-80% - Dwa błyski: stan naładowania 20-50% - Jeden błysk: stan naładowania poniżej 20% - pilnie naładuj akumulator Wartości procentowe ładunku są orientacyjne i bazują na oszacowaniu stanu naładowania na podstawie napięcia akumulatora i jego temperatury. Nie zaleca się pracy z akumulatorem naładowanym mniej niż w 20%. 12. KONFIGURACJA KONWERTERA KONFIGURACJA KONWERTERA PRZEZ ZŁĄCZE USB I PROGRAM HUBC KONFIGURATOR. Po poprawnym zainstalowaniu sterowników USB można nawiązać połączenie z konwerterem w celu odczytu jego stanu, sprawdzenia połączenia lub dokonania konfiguracji. Do tych celów służy program HUBC Konfigurator. Program po uruchomieniu otwiera pojedyncze okno, pokazane poniżej.

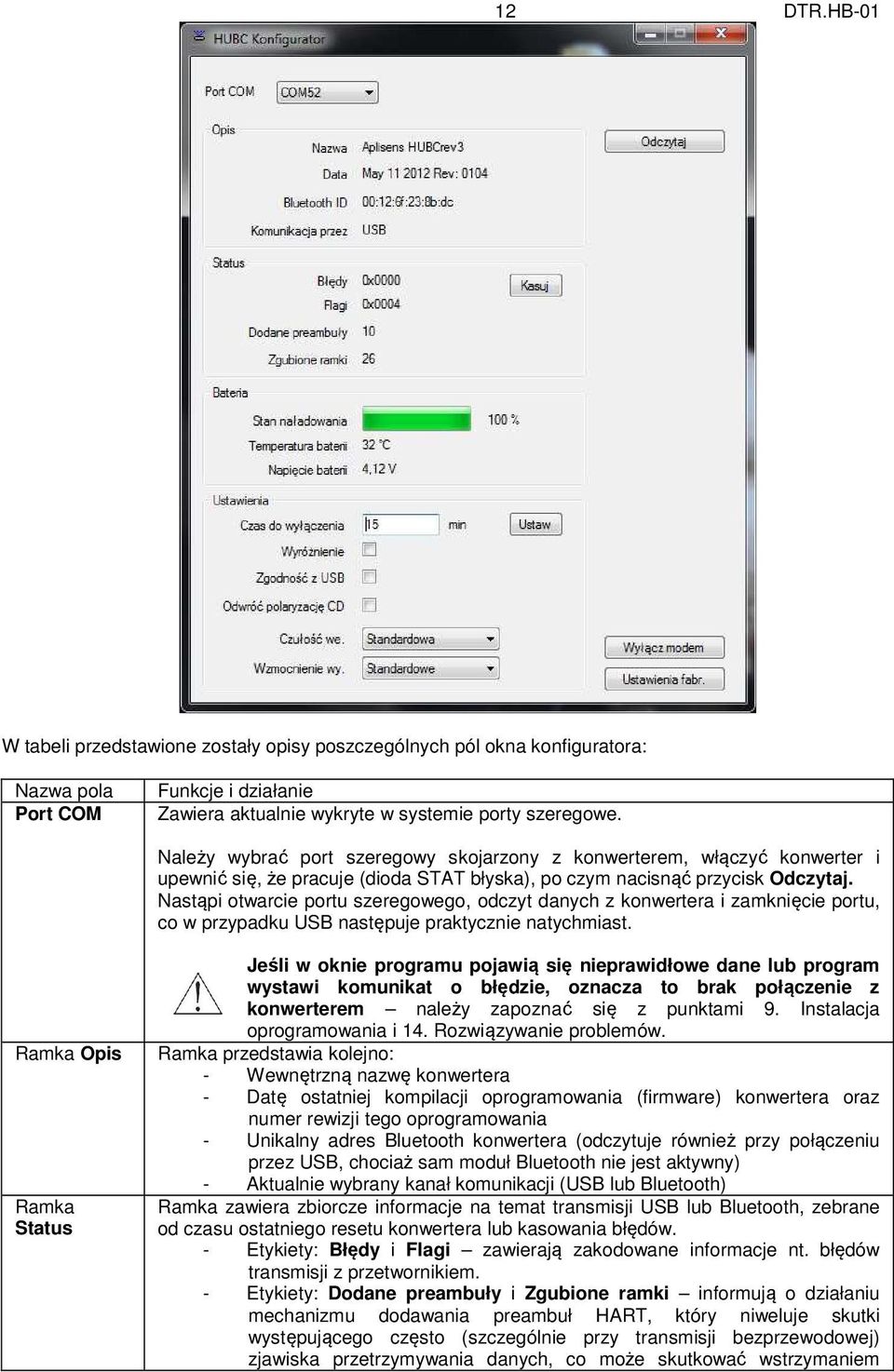

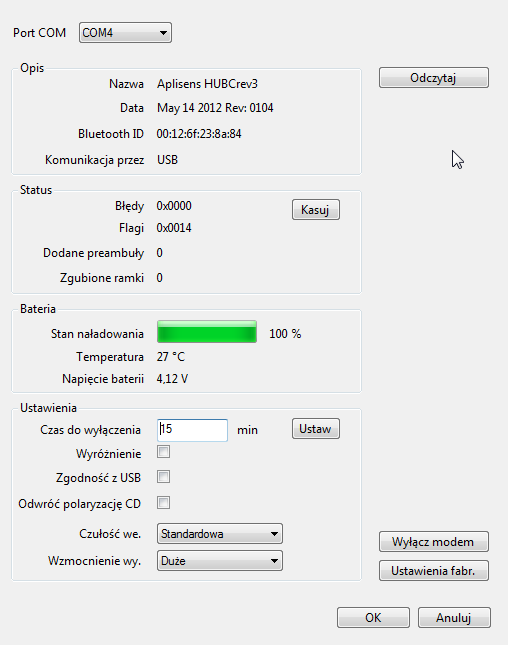

14 12 DTR.HB-01 W tabeli przedstawione zostały opisy poszczególnych pól okna konfiguratora: Nazwa pola Port COM Funkcje i działanie Zawiera aktualnie wykryte w systemie porty szeregowe. Należy wybrać port szeregowy skojarzony z konwerterem, włączyć konwerter i upewnić się, że pracuje (dioda STAT błyska), po czym nacisnąć przycisk Odczytaj. Nastąpi otwarcie portu szeregowego, odczyt danych z konwertera i zamknięcie portu, co w przypadku USB następuje praktycznie natychmiast. Ramka Opis Ramka Status Jeśli w oknie programu pojawią się nieprawidłowe dane lub program wystawi komunikat o błędzie, oznacza to brak połączenie z konwerterem należy zapoznać się z punktami 9. Instalacja oprogramowania i 14. Rozwiązywanie problemów. Ramka przedstawia kolejno: - Wewnętrzną nazwę konwertera - Datę ostatniej kompilacji oprogramowania (firmware) konwertera oraz numer rewizji tego oprogramowania - Unikalny adres Bluetooth konwertera (odczytuje również przy połączeniu przez USB, chociaż sam moduł Bluetooth nie jest aktywny) - Aktualnie wybrany kanał komunikacji (USB lub Bluetooth) Ramka zawiera zbiorcze informacje na temat transmisji USB lub Bluetooth, zebrane od czasu ostatniego resetu konwertera lub kasowania błędów. - Etykiety: Błędy i Flagi zawierają zakodowane informacje nt. błędów transmisji z przetwornikiem. - Etykiety: Dodane preambuły i Zgubione ramki informują o działaniu mechanizmu dodawania preambuł HART, który niweluje skutki występującego często (szczególnie przy transmisji bezprzewodowej) zjawiska przetrzymywania danych, co może skutkować wstrzymaniem

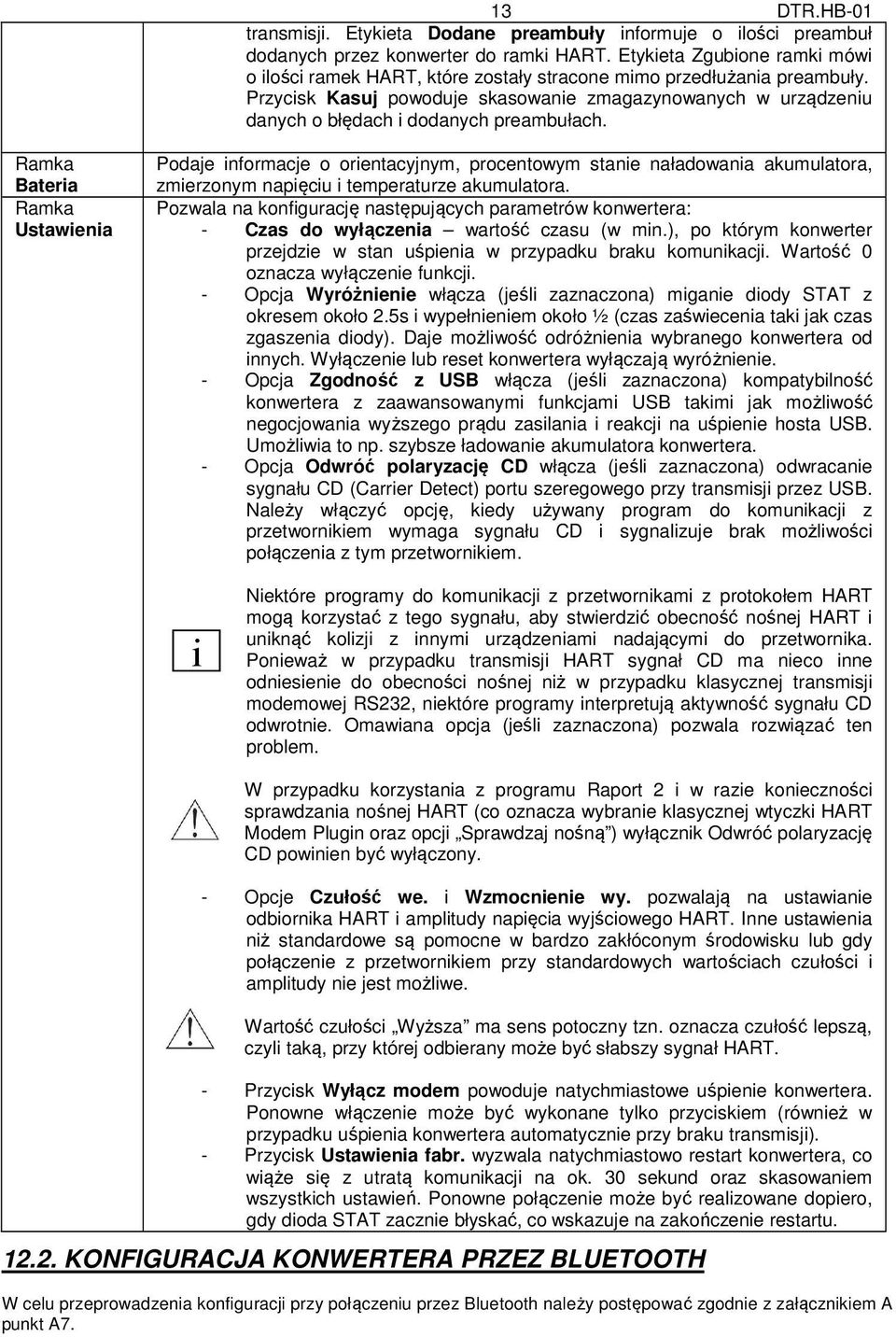

15 13 DTR.HB-01 transmisji. Etykieta Dodane preambuły informuje o ilości preambuł dodanych przez konwerter do ramki HART. Etykieta Zgubione ramki mówi o ilości ramek HART, które zostały stracone mimo przedłużania preambuły. Przycisk Kasuj powoduje skasowanie zmagazynowanych w urządzeniu danych o błędach i dodanych preambułach. Ramka Bateria Ramka Ustawienia Podaje informacje o orientacyjnym, procentowym stanie naładowania akumulatora, zmierzonym napięciu i temperaturze akumulatora. Pozwala na konfigurację następujących parametrów konwertera: - Czas do wyłączenia wartość czasu (w min.), po którym konwerter przejdzie w stan uśpienia w przypadku braku komunikacji. Wartość 0 oznacza wyłączenie funkcji. - Opcja Wyróżnienie włącza (jeśli zaznaczona) miganie diody STAT z okresem około 2.5s i wypełnieniem około ½ (czas zaświecenia taki jak czas zgaszenia diody). Daje możliwość odróżnienia wybranego konwertera od innych. Wyłączenie lub reset konwertera wyłączają wyróżnienie. - Opcja Zgodność z USB włącza (jeśli zaznaczona) kompatybilność konwertera z zaawansowanymi funkcjami USB takimi jak możliwość negocjowania wyższego prądu zasilania i reakcji na uśpienie hosta USB. Umożliwia to np. szybsze ładowanie akumulatora konwertera. - Opcja Odwróć polaryzację CD włącza (jeśli zaznaczona) odwracanie sygnału CD (Carrier Detect) portu szeregowego przy transmisji przez USB. Należy włączyć opcję, kiedy używany program do komunikacji z przetwornikiem wymaga sygnału CD i sygnalizuje brak możliwości połączenia z tym przetwornikiem. i Niektóre programy do komunikacji z przetwornikami z protokołem HART mogą korzystać z tego sygnału, aby stwierdzić obecność nośnej HART i uniknąć kolizji z innymi urządzeniami nadającymi do przetwornika. Ponieważ w przypadku transmisji HART sygnał CD ma nieco inne odniesienie do obecności nośnej niż w przypadku klasycznej transmisji modemowej RS232, niektóre programy interpretują aktywność sygnału CD odwrotnie. Omawiana opcja (jeśli zaznaczona) pozwala rozwiązać ten problem. W przypadku korzystania z programu Raport 2 i w razie konieczności sprawdzania nośnej HART (co oznacza wybranie klasycznej wtyczki HART Modem Plugin oraz opcji Sprawdzaj nośną ) wyłącznik Odwróć polaryzację CD powinien być wyłączony. - Opcje Czułość we. i Wzmocnienie wy. pozwalają na ustawianie odbiornika HART i amplitudy napięcia wyjściowego HART. Inne ustawienia niż standardowe są pomocne w bardzo zakłóconym środowisku lub gdy połączenie z przetwornikiem przy standardowych wartościach czułości i amplitudy nie jest możliwe. Wartość czułości Wyższa ma sens potoczny tzn. oznacza czułość lepszą, czyli taką, przy której odbierany może być słabszy sygnał HART. - Przycisk Wyłącz modem powoduje natychmiastowe uśpienie konwertera. Ponowne włączenie może być wykonane tylko przyciskiem (również w przypadku uśpienia konwertera automatycznie przy braku transmisji). - Przycisk Ustawienia fabr. wyzwala natychmiastowo restart konwertera, co wiąże się z utratą komunikacji na ok. 30 sekund oraz skasowaniem wszystkich ustawień. Ponowne połączenie może być realizowane dopiero, gdy dioda STAT zacznie błyskać, co wskazuje na zakończenie restartu KONFIGURACJA KONWERTERA PRZEZ BLUETOOTH W celu przeprowadzenia konfiguracji przy połączeniu przez Bluetooth należy postępować zgodnie z załącznikiem A punkt A7.

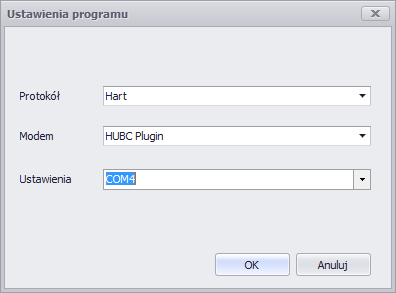

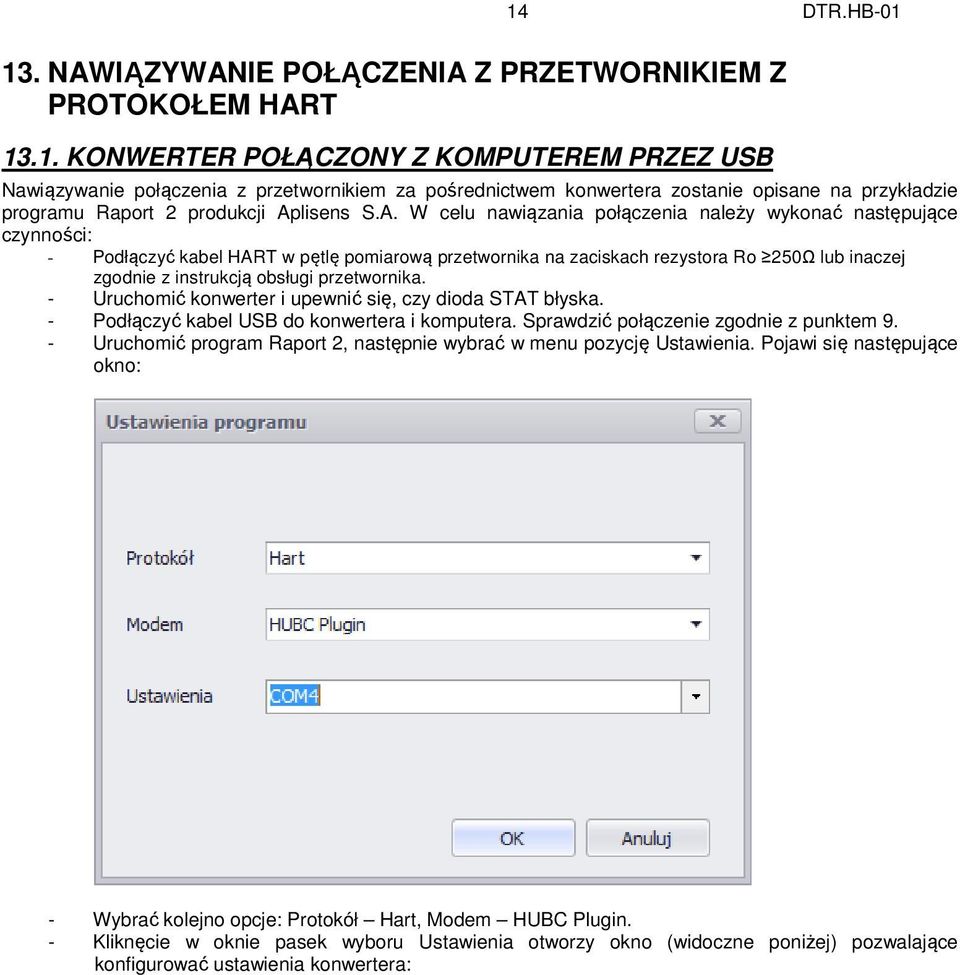

16 14 DTR.HB NAWIĄZYWANIE POŁĄCZENIA Z PRZETWORNIKIEM Z PROTOKOŁEM HART KONWERTER POŁĄCZONY Z KOMPUTEREM PRZEZ USB Nawiązywanie połączenia z przetwornikiem za pośrednictwem konwertera zostanie opisane na przykładzie programu Raport 2 produkcji Aplisens S.A. W celu nawiązania połączenia należy wykonać następujące czynności: - Podłączyć kabel HART w pętlę pomiarową przetwornika na zaciskach rezystora Ro 250Ω lub inaczej zgodnie z instrukcją obsługi przetwornika. - Uruchomić konwerter i upewnić się, czy dioda STAT błyska. - Podłączyć kabel USB do konwertera i komputera. Sprawdzić połączenie zgodnie z punktem 9. - Uruchomić program Raport 2, następnie wybrać w menu pozycję Ustawienia. Pojawi się następujące okno: - Wybrać kolejno opcje: Protokół Hart, Modem HUBC Plugin. - Kliknęcie w oknie pasek wyboru Ustawienia otworzy okno (widoczne poniżej) pozwalające konfigurować ustawienia konwertera:

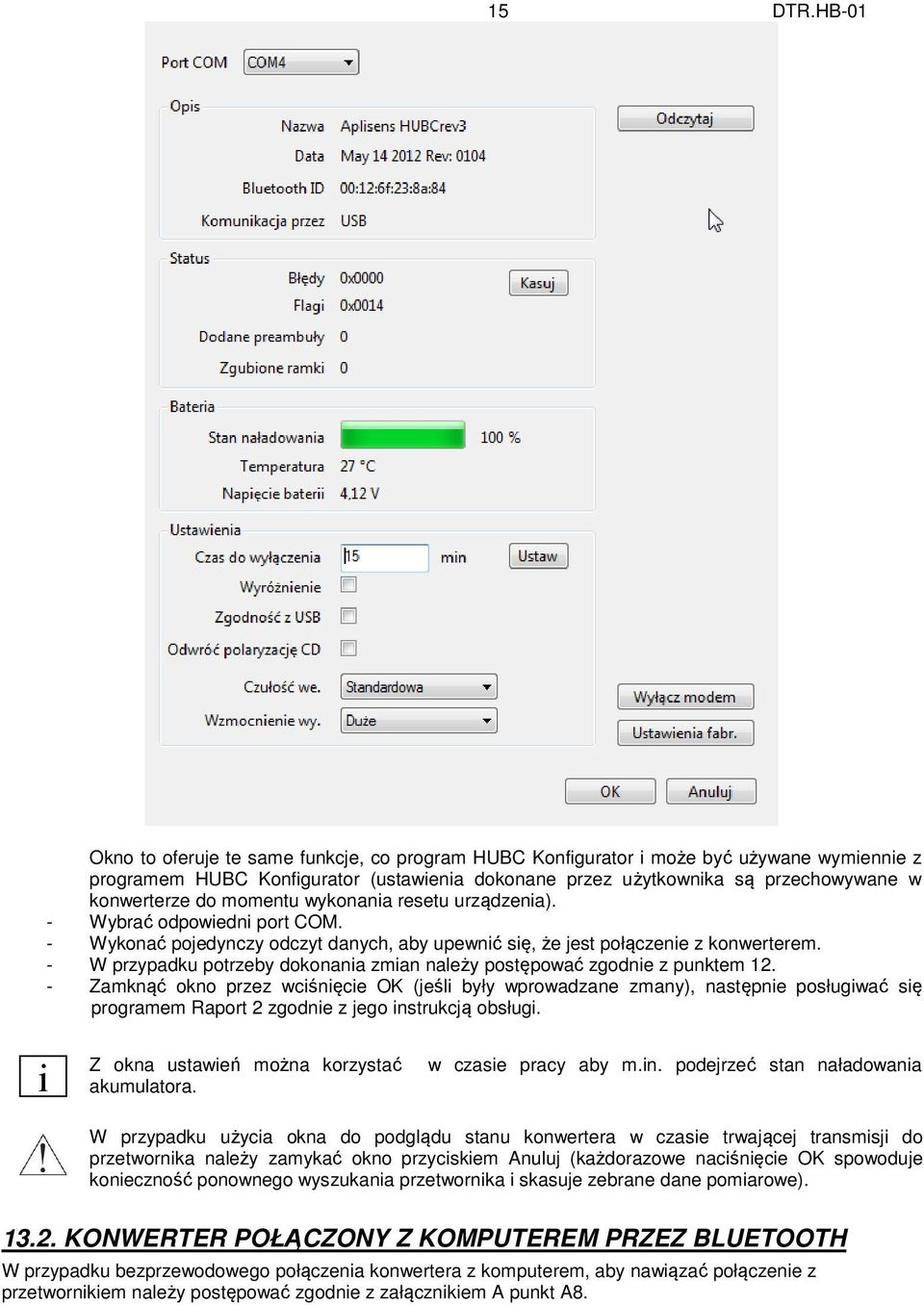

17 15 DTR.HB-01 Okno to oferuje te same funkcje, co program HUBC Konfigurator i może być używane wymiennie z programem HUBC Konfigurator (ustawienia dokonane przez użytkownika są przechowywane w konwerterze do momentu wykonania resetu urządzenia). - Wybrać odpowiedni port COM. - Wykonać pojedynczy odczyt danych, aby upewnić się, że jest połączenie z konwerterem. - W przypadku potrzeby dokonania zmian należy postępować zgodnie z punktem Zamknąć okno przez wciśnięcie OK (jeśli były wprowadzane zmany), następnie posługiwać się programem Raport 2 zgodnie z jego instrukcją obsługi. i Z okna ustawień można korzystać akumulatora. w czasie pracy aby m.in. podejrzeć stan naładowania W przypadku użycia okna do podglądu stanu konwertera w czasie trwającej transmisji do przetwornika należy zamykać okno przyciskiem Anuluj (każdorazowe naciśnięcie OK spowoduje konieczność ponownego wyszukania przetwornika i skasuje zebrane dane pomiarowe) KONWERTER POŁĄCZONY Z KOMPUTEREM PRZEZ BLUETOOTH W przypadku bezprzewodowego połączenia konwertera z komputerem, aby nawiązać połączenie z przetwornikiem należy postępować zgodnie z załącznikiem A punkt A8.

18 16 DTR.HB ROZWIĄZYWANIE PROBLEMÓW (POŁĄCZENIE PRZEZ USB) Poniżej podano przykłady typowych problemów związanych z obsługą konwertera oraz sposoby ich rozwiązywania. Konwerter nie włącza się. Nie błyska dioda STAT. - Nacisnąć krótko przycisk POWER. W przypadku braku jakiejkolwiek reakcji diod LED, połączyć konwerter z komputerem lub ładowarką kablem USB. Jeśli dioda zaświeciła się na czerwono, akumulator wewnętrzny konwertera jest ładowany. Należy pozostawić urządzenie podłączone do USB do naładowania akumulatora co zostanie zasygnalizowane zmianą koloru diody BATT na zielony. Po naładowaniu akumulatora konwerter jest gotowy do pracy. Jeśli dioda zaświeciła się na zielono i urządzenie daje się uruchomić - oznacza to inny problem z akumulatorem urządzenia np zbyt silne wychłodzenie akumulatora lub jego naturalne zużycie. Jeśli problem będzie się powtarzał należy skontaktować się z serwisem. Jeśli po podłączeniu kabla USB urządzenie nie daje się uruchomić lub dioda BATT nie świeci należy zrestartować urządzenie przyciskiem RESET. Jeżeli konwerter nie uruchomił się i dioda STAT nie sygnalizuje poprawnej pracy należy ponowić reset. W przypadku, gdy po wykonaniu powyższych czynności konwerter nadal nie daje się uruchomić, należy skontaktować się z serwisem. W czasie restartowania urządzenia, nie zaleca się podejmowania prób nawiązywania połączenia z konwerterem przez Bluetooth (połączenie nie nawiąże się). Nie można nawiązać połączenia z przetwornikiem przez HART za pośrednictwem USB. - Ustalić, czy konwerter jest włączony i błyska dioda STAT. - Wyszukać port szeregowy przypisany w systemie do konwertera. Można ustalić to np obserwując w systemie okno Menedżera urządzeń, gałąź "Porty", w trakcie podłączania kabla USB do komputera. Powinien pojawiać się nowy port szeregowy. Jeśli konwerter nie został wykryty, może to oznaczać uszkodzenie portu USB, uszkodzenie kabla lub niezainstalowanie drivera portu szeregowego w systemie. Jeśli system Windows sygnalizuje konflikty sprzętu, niezainstalowane sterowniki lub nieznane urządzenia (szczególnie USB), należy w pierwszej kolejności rozwiązać te problemy. Jeśli do komputera było podłączanych wiele urządzeń szeregowych USB i jest zainstalowanych (zarezerwowanych) dużo portów można próbować je odinstalować. - Połączyć się z konwerterem za pomocą programu HUBC Konfigurator (program opisano w punkcie 12 Konfiguracja konwertera). - W oknie programu należy nacisnąć przycisk Odczytaj. - Należy sprawdzić ustawienia czułości i wzmocnienia sygnału HART i ustawić: Czułość we: Standardowa Wzmocnienie wy: Duże

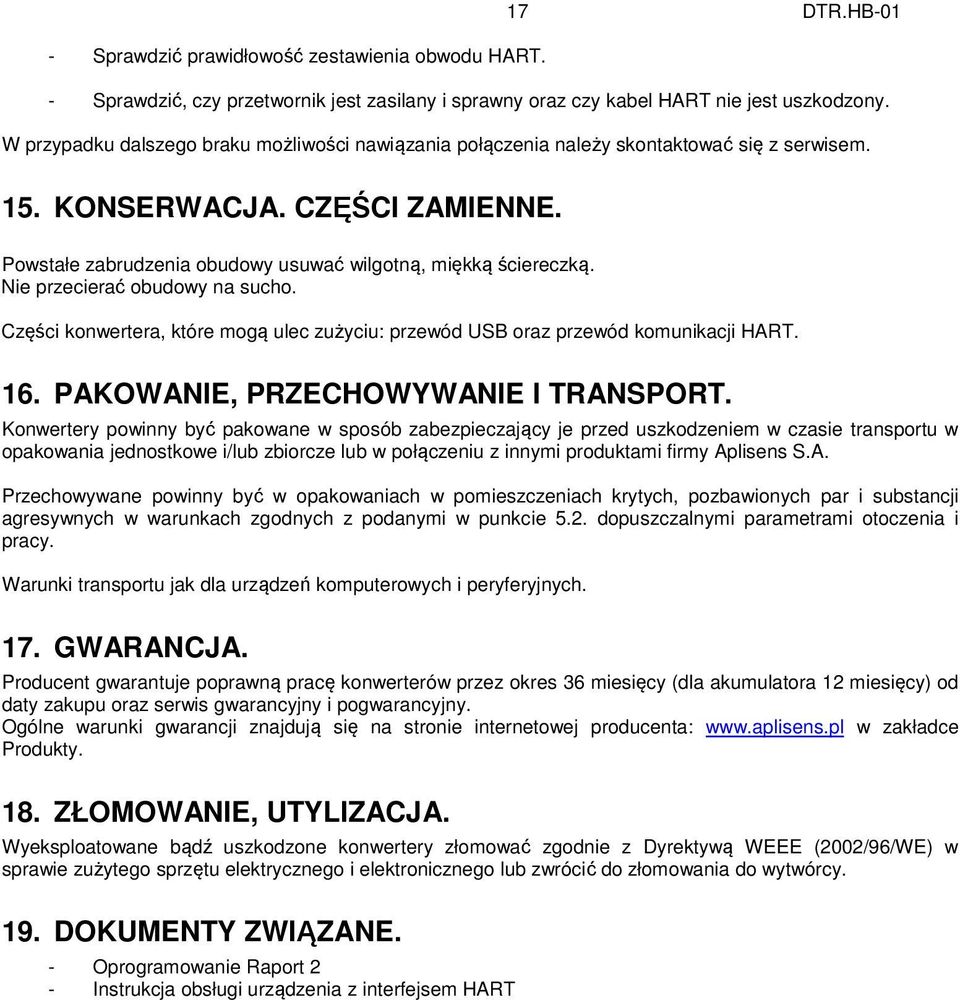

19 17 DTR.HB-01 - Sprawdzić prawidłowość zestawienia obwodu HART. - Sprawdzić, czy przetwornik jest zasilany i sprawny oraz czy kabel HART nie jest uszkodzony. W przypadku dalszego braku możliwości nawiązania połączenia należy skontaktować się z serwisem. 15. KONSERWACJA. CZĘŚCI ZAMIENNE. Powstałe zabrudzenia obudowy usuwać wilgotną, miękką ściereczką. Nie przecierać obudowy na sucho. Części konwertera, które mogą ulec zużyciu: przewód USB oraz przewód komunikacji HART. 16. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT. Konwertery powinny być pakowane w sposób zabezpieczający je przed uszkodzeniem w czasie transportu w opakowania jednostkowe i/lub zbiorcze lub w połączeniu z innymi produktami firmy Aplisens S.A. Przechowywane powinny być w opakowaniach w pomieszczeniach krytych, pozbawionych par i substancji agresywnych w warunkach zgodnych z podanymi w punkcie 5.2. dopuszczalnymi parametrami otoczenia i pracy. Warunki transportu jak dla urządzeń komputerowych i peryferyjnych. 17. GWARANCJA. Producent gwarantuje poprawną pracę konwerterów przez okres 36 miesięcy (dla akumulatora 12 miesięcy) od daty zakupu oraz serwis gwarancyjny i pogwarancyjny. Ogólne warunki gwarancji znajdują się na stronie internetowej producenta: w zakładce Produkty. 18. ZŁOMOWANIE, UTYLIZACJA. Wyeksploatowane bądź uszkodzone konwertery złomować zgodnie z Dyrektywą WEEE (2002/96/WE) w sprawie zużytego sprzętu elektrycznego i elektronicznego lub zwrócić do złomowania do wytwórcy. 19. DOKUMENTY ZWIĄZANE. - Oprogramowanie Raport 2 - Instrukcja obsługi urządzenia z interfejsem HART

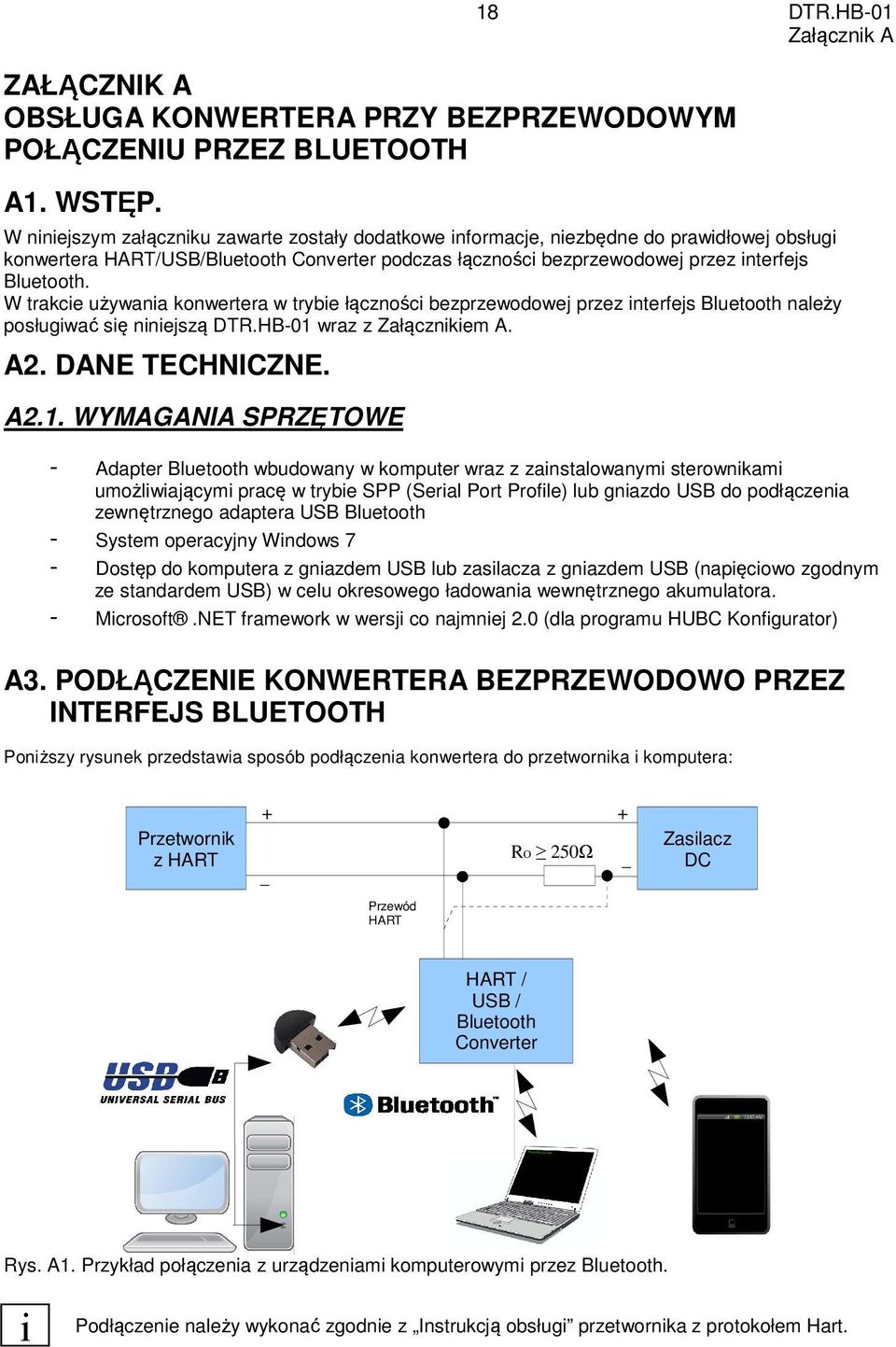

20 18 DTR.HB-01 Załącznik A ZAŁĄCZNIK A OBSŁUGA KONWERTERA PRZY BEZPRZEWODOWYM POŁĄCZENIU PRZEZ BLUETOOTH A1. WSTĘP. W niniejszym załączniku zawarte zostały dodatkowe informacje, niezbędne do prawidłowej obsługi konwertera HART/USB/Bluetooth Converter podczas łączności bezprzewodowej przez interfejs Bluetooth. W trakcie używania konwertera w trybie łączności bezprzewodowej przez interfejs Bluetooth należy posługiwać się niniejszą DTR.HB-01 wraz z Załącznikiem A. A2. DANE TECHNICZNE. A2.1. WYMAGANIA SPRZĘTOWE - Adapter Bluetooth wbudowany w komputer wraz z zainstalowanymi sterownikami umożliwiającymi pracę w trybie SPP (Serial Port Profile) lub gniazdo USB do podłączenia zewnętrznego adaptera USB Bluetooth - System operacyjny Windows 7 - Dostęp do komputera z gniazdem USB lub zasilacza z gniazdem USB (napięciowo zgodnym ze standardem USB) w celu okresowego ładowania wewnętrznego akumulatora. - Microsoft.NET framework w wersji co najmniej 2.0 (dla programu HUBC Konfigurator) A3. PODŁĄCZENIE KONWERTERA BEZPRZEWODOWO PRZEZ INTERFEJS BLUETOOTH Poniższy rysunek przedstawia sposób podłączenia konwertera do przetwornika i komputera: Przetwornik z HART + + _ Przewód HART RO 250Ω _ Zasilacz DC HART / USB / Bluetooth Converter Rys. A1. Przykład połączenia z urządzeniami komputerowymi przez Bluetooth. i Podłączenie należy wykonać zgodnie z Instrukcją obsługi przetwornika z protokołem Hart.

21 i 19 DTR.HB-01 Załącznik A Konwerter posiada zestaw komend wewnętrznych pozwalających na wymianę danych pomiędzy nim i komputerem, bez podłączania przetwornika. Pozwalają one jednocześnie na sprawdzenie łączności konwertera z komputerem bez przyłączonego obwodu HART. i Konwerter może w danym momencie pracować w jednym kanale transmisji: przez USB lub przez Bluetooth. Jeżeli konwerter jest podłączony do złącza USB w komputerze, nawiązanie łączności przez Bluetooth nie jest możliwe (moduł Bluetooth jest odłączany a odpowiadający mu port szeregowy staje się nieaktywny). W przypadku podłączenia do złącza USB w ładowarce można nawiązać łączność przez Bluetooth. Do konfigurowania konwertera przeznaczony jest dołączony program HUBC Konfigurator. Za pomocą tego programu można również szybko potwierdzić łączność z konwerterem. Do komunikacji z przetwornikami HART za pośrednictwem konwertera może być użyte dowolne dedykowane do tego zadania oprogramowanie. Producent konwertera zaleca stosowanie programu Raport 2. A4. INSTALACJA OPROGRAMOWANIA I SPRAWDZENIE POŁĄCZENIA. A4.1. WYMAGANIA SPRZĘTOWE W przypadku wykorzystywania łączności przez Bluetooth, użytkownik powinien zapewnić odpowiedni sprzęt do tego celu tzn. upewnić się, że komputer posiada wbudowany moduł Bluetooth lub zastosować odpowiedni moduł zewnętrzny. W przypadku komputerów stacjonarnych lub przenośnych bez wbudowanego modułu Bluetooth, typowym rozwiązaniem jest konwerter USB/Bluetooth, tzw. dongle Bluetooth. Konwerter USB/Bluetooth dostarczany jest z własnymi sterownikami, które należy zainstalować, o ile system Windows nie zaproponuje własnego sterownika. Na przykład konwerter Sweex BT214 pracuje poprawnie na sterowniku Microsoft z systemu Windows 7 a Asus BT211 wymaga własnego sterownika (nie jest identyfikowany poprawnie przez Windows). Na przykładzie konwertera Asus zostanie zaprezentowana instalacja konwertera USB/Bluetooth i dodanie go do systemu. Instalacja sterownika z dołączonej płyty CD wygląda następująco: po włożeniu płyty następuje próba autoodtwarzania z płyty (należy zezwolić na uruchomienie autorun, jeśli system o to poprosi) - uruchamia się program instalacyjny. Należy wybrać Install ASUS Bluetooth Card Utilities/Driver. Instalacja rozpocznie się po naciśnięciu OK i będzie odbywać się automatycznie w pewnym momencie system zasygnalizuje instalowanie sterowników konwertera: potem fakt ich zainstalowania:

22 20 DTR.HB-01 Załącznik A i pojawi się odpowiednie urządzenie w menedżerze urządzeń: W tym momencie komputer jest gotowy do przypisywania zdalnych urządzeń Bluetooth (parowania), co spowoduje utworzenie w systemie wirtualnych portów szeregowych, skojarzonych z odpowiednim urządzeniem. Następnie należy sparować konwerter HART/USB/Bluetooth Converter z komputerem. W tym celu należy włączyć konwerter, (jeśli był wyłączony), upewnić się, że pracuje on poprawnie (dioda STAT musi błyskać), wyszukać urządzenie Bluetooth o zgodnej nazwie i dodać je do zarejestrowanych urządzeń. Uwaga: Procedura wyszukiwania, parowania oraz przypisywania portu szeregowego może znacznie różnić się od opisanej, zależnie od modelu użytego konwertera USB/Bluetooth (dongle), użytego oprogramowania (stosu Bluetooth) obsługującego urządzenie Bluetooth od strony komputera a także użytego systemu operacyjnego. Uwaga: w przypadku konieczności zarejestrowania więcej niż jednego konwertera czynności dla każdego kolejnego konwertera wykonuje się analogicznie. W razie problemów ze zidentyfikowaniem konwerterów przed ich instalacją lub koniecznością uzyskania identyfikatora Bluetooth konkretnego konwertera patrz punkt A9. Rozwiązywanie problemów. Poszukiwane urządzenie (HART/USB/Bluetooth Converter) w czasie wyszukiwania przedstawi się, jako Aplisens HUBC-r3. Należy wybrać to urządzenie klikając podwójnie,

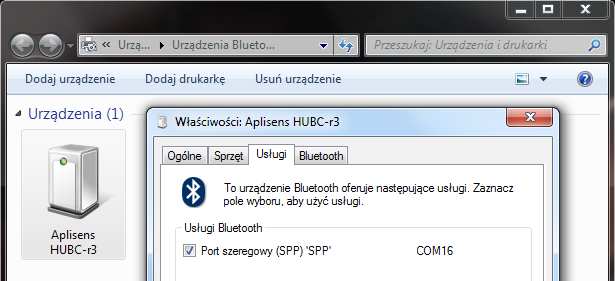

23 21 DTR.HB-01 Załącznik A po czym wprowadzić kod parowania urządzenia: Urządzenie powinno zostać dodane. Następnie należy sprawdzić, jaki port szeregowy został przypisany do urządzenia w trybie SPP (Serial Port Profile). W przykładowym przypadku jest to COM16. Następnie należy zainstalować oprogramowanie postępując zgodnie z punktem 9.1. niniejszej instrukcji.

24 22 DTR.HB-01 Załącznik A A4.2. SPRAWDZENIE POŁĄCZENIA PRZEZ INTERFEJS BLUETOOTH Aby sprawdzić, czy można nawiązać połączenie z konwerterem, należy uruchomić program HUBC Konfigurator (Menu Start \ Wszystkie programy \ Aplisens \ HART-USB-Bluetooth Converter). Okno programu pokazane jest poniżej. Z listy należy wybrać odpowiedni COM (w naszym przykładzie jest to COM16) i nacisnąć przycisk Odczytaj. Po kilku sekundach informacje w oknie programu powinny odświeżyć się, co oznacza, że informacje zostały prawidłowo odczytane z konwertera i jest on gotów do pracy. Opóźnienie odczytu wynika z tego, że program za każdym razem zestawia połączenie z konwerterem od nowa, po czym zwalnia port szeregowy. i Jeśli dane nie odczytują się i program sygnalizuje błąd należy przede wszystkim upewnić się, że konwerter jest włączony. Informacje o rozwiązywaniu problemów z konwerterem znajdują się w punkcie A9. Rozwiązywanie problemów.

25 A5. PRZYCISKI I DIODY LED Zgodnie z punktem 10 niniejszej instrukcji z uwzględnieniem następujących uwag: 23 DTR.HB-01 Załącznik A i i Po przełączeniu konwertera w stan uśpienia podczas pracy przez Bluetooth urządzenie zostanie odłączone (a port szeregowy zamknięty). Włączając konwerter ze stanu uśpienia do stanu normalnej pracy należy ponownie otworzyć port szeregowy. W czasie restartu urządzenia nie należy podejmować prób zestawiania połączenia przez Bluetooth. i Opcja Wyróżnienie jest przydatna przy sygnalizowaniu, który konwerter jest aktualnie sterowany w przypadku posiadania wielu konwerterów lub urządzeń Bluetooth. A6. ZASILANIE. Zgodnie z punktem 11 niniejszej instrukcji. W pełni naładowany akumulator wystarcza, na co najmniej 8 godzin nieprzerwanej pracy w temperaturze pokojowej, przy transmisji Bluetooth. Czas ten może być znacznie dłuższy i zależy od warunków radiowych, dystansu między urządzeniami Bluetooth, czasu przeznaczonego na faktyczną transmisję radiową jak również od typu współpracującego modułu Bluetooth. A7. KONFIGUROWANIE KONWERTERA POŁĄCZONEGO PRZEZ INTERFEJS BLUETOOTH. Konfigurację należy przeprowadzać podobnie jak omówiono w p. 12 niniejszej instrukcji dla połączenia USB. Po uruchomieniu programu HUBC Konfigurator, otworzy się pojedyncze okno pokazane poniżej:

26 24 DTR.HB-01 Załącznik A i W przypadku połączenia Bluetooth otwarcie portu szeregowego wiąże się z nawiązaniem połączenia radiowego i może trwać kilka sekund. Należy zwrócić uwagę na ramkę Status, prezentowane tam informacje o dodanych preambułach i zgubionych ramkach przeznaczone są głównie do szacowania jakości połączenia Bluetooth (zajętości pasma). Im większa ilość dodanych preambuł tym gorsze warunki transmisji występowały. Szczegółowy opis mechanizmu dodawania preambuł znajduje się w punkcie 12. i Przełącznik Odwróć polaryzację CD może być przestawiany w czasie połączenia przez Bluetooth, jednak nie ma on wtedy zastosowania (sygnał CD nie jest dostępny przy transmisji radiowej), patrz punkt 12.

27 25 DTR.HB-01 Załącznik A A8. NAWIĄZYWANIE POŁĄCZENIA Z PRZETWORNIKIEM Z PROTOKOŁEM HART Nawiązywanie połączenia z przetwornikiem za pośrednictwem konwertera zostanie opisane na przykładzie programu Raport 2 produkcji Aplisens S.A. W celu nawiązania połączenia z przetwornikiem należy wykonać następujące czynności: - Podłączyć kabel HART w pętlę pomiarową przetwornika na zaciskach rezystora Ro 250Ω zgodnie z instrukcją obsługi przetwornika - Włączyć konwerter i upewnić się czy dioda STAT błyska - Nie podłączać złącza USB w komputerze do konwertera (połączenie kablem zawsze przełączy transmisję na port USB wyłączając moduł Bluetooth i uniemożliwi jego wykrycie). Upewnić się, że moduł Bluetooth w komputerze działa (lub podłączyć zewnętrzny adapter Bluetooth) i że jest on sparowany z konwerterem (procedura parowania jest opisana w punkcie A9. Instalacja oprogramowania). Ustalić numer portu szeregowego (np. sprawdzić w menedżerze urządzeń lub właściwościach dodanego urządzenia Bluetooth). Uruchomić program Raport 2 i otworzyć okno ustawień. - Wybrać kolejno opcje: Protokół Hart, Modem HUBC Plugin. - Kliknęcie w oknie pasek wyboru Ustawienia otworzy okno (widoczne poniżej) pozwalające konfigurować ustawienia konwertera:

28 26 DTR.HB-01 Załącznik A Okno to oferuje te same funkcje, co program HUBC Konfigurator i może być używane wymiennie z programem HUBC Konfigurator (ustawienia dokonane przez użytkownika są przechowywane w konwerterze do momentu wykonania resetu urządzenia). - Wybrać odpowiedni port COM. - Wykonać pojedynczy odczyt danych, aby upewnić się, że jest połączenie z konwerterem. - W przypadku potrzeby dokonania zmian należy postępować zgodnie z punktem Zamknąć okno przez wciśnięcie OK (jeśli były wprowadzane zmany), następnie posługiwać się programem Raport 2 zgodnie z jego instrukcją obsługi. i Z okna ustawień można korzystać w czasie pracy aby min. podejrzeć stan naładowania akumulatora.

29 27 DTR.HB-01 Załącznik A W przypadku użycia okna do podglądu stanu konwertera w czasie trwającej transmisji do przetwornika należy zamykać okno przyciskiem Anuluj (każdorazowe naciśnięcie OK spowoduje konieczność ponownego wyszukania przetwornika i skasuje zebrane dane pomiarowe). Konwerter wyposażony jest w moduł radiowy na pasmo 2.4 GHz (ISM) Class 1, co przy współpracy z adapterem Bluetooth tej samej klasy, zapewnia zasięg do 100m w otwartej przestrzeni. W przypadku użycia adaptera Bluetooth (lub wbudowanego modułu) Class 2, zasięg komunikacji radiowej skraca się do 10m w otwartej przestrzeni. Zasięg połączenia radiowego może być zredukowany w wyniku interferencji z pobliskimi urządzeniami nadającymi w paśmie 2.4 GHz, takimi jak telefony komórkowe, sieci bezprzewodowe czy nawet kuchenki mikrofalowe. Obecność tego typu urządzeń pogarsza jakość połączenia radiowego, co może powodować ponawianie zapytań komunikacji HART. A9. ROZWIĄZYWANIE PROBLEMÓW. Poniżej podano przykłady typowych problemów związanych z obsługą konwertera oraz sposoby ich rozwiązywania. Konwerter nie włącza się. Nie błyska dioda STAT. - Nacisnąć krótko przycisk POWER. W przypadku braku jakiejkolwiek reakcji diod LED, połączyć konwerter z komputerem lub ładowarką kablem USB. Jeśli dioda zaświeciła się na czerwono akumulator wewnętrzny konwertera jest ładowany. Należy pozostawić urządzenie podłączone do USB do naładowania akumulatora, co zostanie zasygnalizowane zmianą koloru diody BATT na zielony. Po naładowaniu konwerter jest gotowy do pracy. Jeśli dioda zaświeciła się na zielono i urządzenie daje się uruchomić - oznacza to inny problem z akumulatorem urządzenia np. zbyt silne wychłodzenie akumulatora lub jego naturalne zużycie. Jeśli problem będzie się powtarzał należy skontaktować się z serwisem. Jeśli po podłączeniu kabla USB urządzenie nie daje się uruchomić lub dioda BATT nie świeci należy zrestartować urządzenie przyciskiem RESET. Jeżeli konwerter nie uruchomił się i dioda STAT nie sygnalizuje poprawnej pracy należy ponowić reset. W przypadku, gdy po wykonaniu powyższych czynności konwerter nadal nie daje się uruchomić, należy skontaktować się z serwisem. W czasie restartowania urządzenia, nie zaleca się podejmowania prób nawiązywania połączenia z konwerterem przez Bluetooth (połączenie nie nawiąże się). Nie można nawiązać połączenia z przetwornikiem przez HART za pośrednictwem Bluetooth. - Odłączyć konwerter od komputera, jeśli był podłączony (blokuje to transmisję Bluetooth). - Sprawdzić, czy konwerter jest włączony i pracuje (dioda STAT musi błyskać).

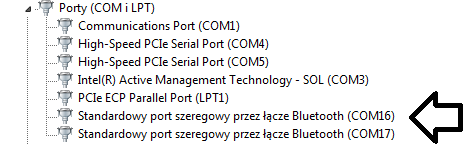

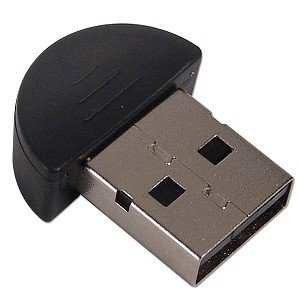

30 28 DTR.HB-01 Załącznik A - Ustalić, czy da się nawiązać połączenie z konwerterem m.in. w następujący sposób: Sprawdzić, który port szeregowy jest przypisany do konwertera w systemie Windows. Można to zrobić w następujące sposoby: Obserwując okno Menedżera urządzeń, gałąź "Porty", w trakcie podłączania adaptera USB/Bluetooth do komputera. Powinien pojawiać się, co najmniej jeden nowy port szeregowy, jak pokazano niżej. Wyszukując podłączone urządzenia Bluetooth i sprawdzając, czy znajduje się wśród nich urządzenie o nazwie Aplisens HUBC-r3. We właściwościach tego urządzenia należy sprawdzić, które porty szeregowe SPP (Serial Port Profile) są przypisane do niego, jak pokazano na poniższym rysunku. Jeśli w systemie brakuje takiego urządzenia należy wyszukać nowe urządzenia Bluetooth i dodać urządzenie o odpowiedniej nazwie do systemu, wybierając opcję ręcznego wprowadzenia kodu parowania, który wynosi 1234 (patrz punkt A9. Instalacja oprogramowania). Jeśli nie można wyszukać urządzenia, można spróbować zmniejszyć odległość od komputera do konwertera. W przypadku dodania wielu urządzeń Bluetooth do komputera i/lub wielu portów szeregowych związanych z tymi urządzeniami należy spróbować usunąć te urządzenia oraz porty szeregowe i ponowić wyszukiwanie i dodanie nowego urządzenia. Powyżej przykłady prawidłowo zainstalowanego w systemie konwertera HART/USB/Bluetooth Converter.

31 29 DTR.HB-01 Załącznik A Po odnalezieniu właściwego portu szeregowego należy połączyć się z nim programem HUBC Konfigurator (program opisano w punkcie A12. Konfigurowanie konwertera). W oknie programu należy nacisnąć przycisk Odczytaj i sprawdzić stan konwertera. Postępować dalej, jak opisano w punkcie dotyczącym problemu z nawiązaniem połączenia z przetwornikiem za pośrednictwem USB (punkt 14). W zasięgu komputera jest wiele konwerterów, ale trzeba zainstalować tylko niektóre z nich. Jak je rozpoznać? Jeśli niepożądane jest instalowanie wszystkich konwerterów wykrywanych przez komputer, np. ze względu na późniejsze konflikty między komputerami łączącymi się z tym samym konwerterem, do identyfikacji konwertera można wykorzystać fakt, że jego adres Bluetooth jest prezentowany również przy połączeniu USB. - Podłączyć konwerter przez USB. - Uruchomić program HUBC Konfigurator (pamiętając o wybraniu odpowiedniego portu szeregowego). - Wykonać odczyt i zanotować adres konwertera z okna (patrz zaznaczenie na czerwono): - Odłączyć kabel USB i upewnić się, że dioda STAT błyska. - Przejść do wyszukiwania urządzeń Bluetooth. Jeśli wyszukało się wiele konwerterów (Aplisens HUBC-r3), wtedy we właściwościach każdego z tych urządzeń można podejrzeć jego niepowtarzalny adres i porównać z zanotowanym. Poniżej przykład wykrycia innego (niezgodnego) adresu:

32 30 DTR.HB-01 Załącznik A Jak widać, aktualnie sprawdzany konwerter nie jest tym, który był podłączany kablem USB. - Sprawdzić kolejny wyszukany konwerter i jeśli ma zgodne ID przypisać go do komputera.
