1 Cennik obowiązuje od Obowiązuje od

2 2

3 PAKIETY SPIS TREŚCI ZESTAW KOCIOŁ + ZASOBNIK C.W.U + AUTOMATYKA Spis treści Moc (kw) Strona Zestaw kocioł BlueHelix TECH 25A kocioł kondensacyjny + zasobnik c.w.u. 100l + automatyka Zestaw kocioł BlueHelix TECH 25A kocioł kondensacyjny + zasobnik c.w.u. 150l + automatyka Zestaw kocioł BlueHelix TECH 25A kocioł kondensacyjny + zasobnik c.w.u. 100l Zestaw kocioł BlueHelix TECH 25A kocioł kondensacyjny + zasobnik c.w.u. 150l Zestaw kocioł DIVATOP H kocioł wiszący + zasobnik c.w.u. 150l + automatyka 5,7-26,6 5 5,7-26,

4 PAKIETY - KOCIOŁ + ZASOBNIK Zestaw na bazie kotła kondensacyjnego BLUE HELIX TECH 25A BLUEHELIX TECH 25A - kocioł kondensacyjny jednofunkcyjny NOWOŚĆ! - pełna modulacja mocy palnika - sferyczny palnik ze stali nierdzewnej z wstępnym mieszaniem - maksymalna długość koncentrycznego systemu kominowego 28 m - modulowany wentylator - jonizacyjna kontrola płomienia - wysoka sprawność do 108,8% - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stali nierdzewnej - by-pass - możliwość zasilania gazem ziemnym lub LPG 1 - wyświetlacz ciekłokrystaliczny - 3 lata gwarancji* FEL 100 G - zasobnik c.w.u. Zasobnik c.w.u. o pojemności 100 litrów, podłączenie górne Wymiary zasobnika : - wysokość 1080 mm - średnica 540 mm Regulator ROMEO Zdalny sterownik adaptacyjny kotła z funkcją tygodniowego programowania c.o. i c.w.u. Sonda zewnętrzna Czujnik zanurzeniowy zasobnika c.w.u. Zestaw 1: Układ realizowany z użyciem: 1. Czujnik zanurzeniowy zasobnika kod. 1KWMA11W 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod X0 4. Regulator ROMEO kod XA BLUE HELIX TECH - kocioł kondensacyjny 25A Moc Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 24,5 5,7 Moc cieplna użytkowa 50ºC-30ºC kw 26,5 6,2 0T202IWA FEL 100 G - zasobnik c.w.u Pojemność litry 100 FEL100WGJ ROMEO - sterownik adaptacyjny XA Sonda zewnętrzna X0 Czujnik zanurzeniowy zasobnika c.w.u. 1KWMA11W KOD ZAMÓWIENIOWY PAKIETU KPLBLUELACCES100 CENA zestawu netto zł 7 280,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI Zestaw nie zawiera połączenia kotła z zasobnikiem c.w.u. 5

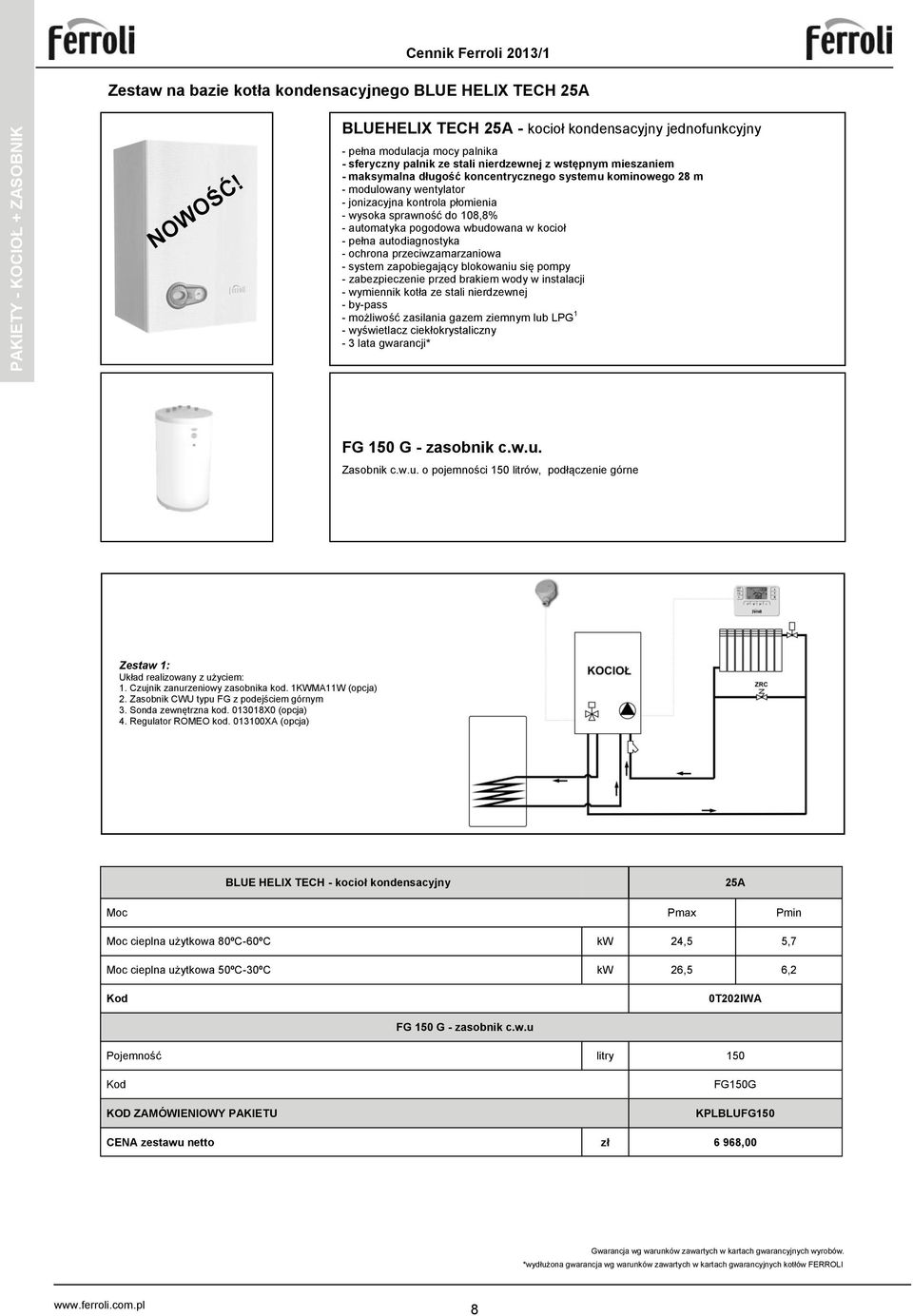

5 PAKIETY - KOCIOŁ + ZASOBNIK Zestaw na bazie kotła kondensacyjnego BLUE HELIX TECH 25A BLUEHELIX TECH 25A - kocioł kondensacyjny jednofunkcyjny NOWOŚĆ! - pełna modulacja mocy palnika - sferyczny palnik ze stali nierdzewnej z wstępnym mieszaniem - maksymalna długość koncentrycznego systemu kominowego 28 m - modulowany wentylator - jonizacyjna kontrola płomienia - wysoka sprawność do 108,8% - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stali nierdzewnej - by-pass - możliwość zasilania gazem ziemnym lub LPG 1 - wyświetlacz ciekłokrystaliczny - 3 lata gwarancji* FG 150 G - zasobnik c.w.u. Zasobnik c.w.u. o pojemności 150 litrów, podłączenie górne Regulator ROMEO Zdalny sterownik adaptacyjny kotła z funkcją tygodniowego programowania c.o. i c.w.u. Sonda zewnętrzna Czujnik zanurzeniowy zasobnika c.w.u. Zestaw 1: Układ realizowany z użyciem: 1. Czujnik zanurzeniowy zasobnika kod. 1KWMA11W 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod X0 4. Regulator ROMEO kod XA BLUE HELIX TECH - kocioł kondensacyjny 25A Moc Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 24,5 5,7 Moc cieplna użytkowa 50ºC-30ºC kw 26,5 6,2 0T202IWA FG 150 G - zasobnik c.w.u Pojemność litry 150 FG150G ROMEO - sterownik adaptacyjny XA Sonda zewnętrzna X0 Czujnik zanurzeniowy zasobnika c.w.u. 1KWMA11W KOD ZAMÓWIENIOWY PAKIETU KPLBLUFGACC150 CENA zestawu netto zł 7 384,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI Zestaw nie zawiera połączenia kotła z zasobnikiem c.w.u. 6

6 PAKIETY - KOCIOŁ + ZASOBNIK Zestaw na bazie kotła kondensacyjnego BLUE HELIX TECH 25A NOWOŚĆ! BLUEHELIX TECH 25A - kocioł kondensacyjny jednofunkcyjny - pełna modulacja mocy palnika - sferyczny palnik ze stali nierdzewnej z wstępnym mieszaniem - maksymalna długość koncentrycznego systemu kominowego 28 m - modulowany wentylator - jonizacyjna kontrola płomienia - wysoka sprawność do 108,8% - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stali nierdzewnej - by-pass - możliwość zasilania gazem ziemnym lub LPG 1 - wyświetlacz ciekłokrystaliczny - 3 lata gwarancji* FEL 100 G - zasobnik c.w.u. Zasobnik c.w.u. o pojemności 100 litrów, podłączenie górne Wymiary zasobnika : - wysokość 1080 mm - średnica 540 mm Zestaw 1: Układ realizowany z użyciem: 1. Czujnik zanurzeniowy zasobnika kod. 1KWMA11W (opcja) 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod X0 (opcja) 4. Regulator ROMEO kod XA (opcja) BLUE HELIX TECH - kocioł kondensacyjny 25A Moc Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 24,5 5,7 Moc cieplna użytkowa 50ºC-30ºC kw 26,5 6,2 0T202IWA FEL 100 G - zasobnik c.w.u Pojemność litry 100 KOD ZAMÓWIENIOWY PAKIETU FEL100WGJ KPLBLUEL100 CENA zestawu netto zł 6 760,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 7

7 PAKIETY - KOCIOŁ + ZASOBNIK Zestaw na bazie kotła kondensacyjnego BLUE HELIX TECH 25A NOWOŚĆ! BLUEHELIX TECH 25A - kocioł kondensacyjny jednofunkcyjny - pełna modulacja mocy palnika - sferyczny palnik ze stali nierdzewnej z wstępnym mieszaniem - maksymalna długość koncentrycznego systemu kominowego 28 m - modulowany wentylator - jonizacyjna kontrola płomienia - wysoka sprawność do 108,8% - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stali nierdzewnej - by-pass - możliwość zasilania gazem ziemnym lub LPG 1 - wyświetlacz ciekłokrystaliczny - 3 lata gwarancji* FG 150 G - zasobnik c.w.u. Zasobnik c.w.u. o pojemności 150 litrów, podłączenie górne Zestaw 1: Układ realizowany z użyciem: 1. Czujnik zanurzeniowy zasobnika kod. 1KWMA11W (opcja) 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod X0 (opcja) 4. Regulator ROMEO kod XA (opcja) BLUE HELIX TECH - kocioł kondensacyjny 25A Moc Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 24,5 5,7 Moc cieplna użytkowa 50ºC-30ºC kw 26,5 6,2 0T202IWA FG 150 G - zasobnik c.w.u Pojemność litry 150 KOD ZAMÓWIENIOWY PAKIETU FG150G KPLBLUFG150 CENA zestawu netto zł 6 968,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 8

8 PAKIETY - KOCIOŁ + ZASOBNIK Zestaw na bazie kotła wiszącego DIVATOP H DIVATOP H - jednofunkcyjny kocioł wiszący z wbudowaną automatyką pogodową - płynna modulacja mocy - palnik atmosferyczny ze stali nierdzewnej zapewniający niezwykle cichą pracę - zapłon elektroniczny z jonizacyjną kontrolą płomienia - pełna autodiagnostyka pracy kotła - system zapobiegający blokowaniu się pompy - system przeciwzamarzaniowy - wbudowana automatyka pogodowa - możliwość zastosowania dodatkowego sterownika pokojowego - możliwość wykonania cyrkulacji c.w.u. - by-pass automatyczny - ciekłokrystaliczny wyświetlacz - możliwość zasilania gazem ziemnym lub LPG 1 - trzy lata gwarancji na kocioł* - HC - otwarta komora spalania - HF - zamknięta komora spalania FG 150 G - zasobnik c.w.u. Zasobnik c.w.u. o pojemności 150 litrów, podłączenie górne Regulator ROMEO Zdalny sterownik adaptacyjny kotła z funkcją tygodniowego programowania c.o. i c.w.u. Sonda zewnętrzna Czujnik zanurzeniowy zasobnika c.w.u. Zestaw: Układ realizowany z użyciem: 1. Czujnik zanurzeniowy zasobnika kod. 1KWMA11W 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod X0 4. Regulator ROMEO kod XA DIVATOP HC24 HC32 HF24 HF32 Moc P max P min P max P min P max P min P max P min Moc cieplna wyjściowa 80ºC-60ºC kw 23,5 7,0 31,3 9,7 24,0 7,2 32,0 9,9 Obciążenie cieplne kw 25,8 8,3 34,4 11,5 25,8 8,3 34,4 11,5 nr 0ACL4I4A 0ACL7I4A 0ACO4I4A 0ACO7I4A FG 150 G - zasobnik c.w.u. Pojemność zasobnika litry 150 FG150G ROMEO - sterownik adaptacyjny XA Sonda zewnętrzna X0 Czujnik zanurzeniowy zasobnika c.w.u. 1KWMA11W KOD ZAMÓWIENIOWY PAKIETU KPL.DTHC24 KPL.DTHC32 KPL.DTHF24 KPL.DTHF32 CENA zestawu netto zł 5 304, , , ,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI Zestaw nie zawiera połączenia kotła z zasobnikiem c.w.u. 9

9 PAKIETY - KOCIOŁ + DADO ZONE ZESTAW KOCIOŁ + DADO ZONE Spis treści Moc (kw) Strona Zestaw kocioł BlueHelix TECH 25A kocioł kondensacyjny + DADO ZONE 11 10

10 PAKIETY - KOCIOŁ + DADO ZONE Zestaw na bazie kotła kondensacyjnego BLUE HELIX TECH 25A BLUEHELIX TECH 25A - kocioł kondensacyjny jednofunkcyjny NOWOŚĆ! - pełna modulacja mocy palnika - sferyczny palnik ze stali nierdzewnej z wstępnym mieszaniem - maksymalna długość koncentrycznego systemu kominowego 28 m - modulowany wentylator - jonizacyjna kontrola płomienia - wysoka sprawność do 108,8% - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stali nierdzewnej - by-pass - możliwość zasilania gazem ziemnym lub LPG 1 - wyświetlacz ciekłokrystaliczny - 3 lata gwarancji* DADO ZONE - kompletny zestaw hydrauliczny DADO ZONE jest zestawem hydraulicznym do zasilania (w zależności od konfiguracji) bezpośrednich lub niskotemperaturowych obiegów grzewczych lub ewentualnie 1 obiegu ciepłej wody użytkowej. Zestaw ten może być wyposażony w automatykę sterującą wszystkimi niezbędnymi podzespołami. Automatyka sterująca DADO ZONE może komunikować się z kotłami FERROLI tzw. protokołem komunikacyjnym OPENTHERM. Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla 1 obiegu bezpośredniego (grzejnikowego) - akcesoria dla 1 obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu Automatyka systemowa - Przykład 1: Układ realizowany z użyciem: 1. DADO ZONE kod. 0WARA00A 2. Regulator ROMEO kod XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) (opcja) 3. Sonda zewnętrzna kod X0 (opcja) 4. Zasobnik CWU (opcja) 5. Czujnik zanurzeniowy zasobnika kod. 1KWMA11W (opcja) BLUE HELIX TECH - kocioł kondensacyjny 25A Moc Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 24,5 5,7 Moc cieplna użytkowa 50ºC-30ºC kw 26,5 6,2 0T202IWA DADO ZONE 0WARA00A KOD ZAMÓWIENIOWY PAKIETU KPLBLUEADADO CENA zestawu netto zł 8 892,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI Zestaw nie zawiera połączenia kotła z zasobnikiem c.w.u. 11

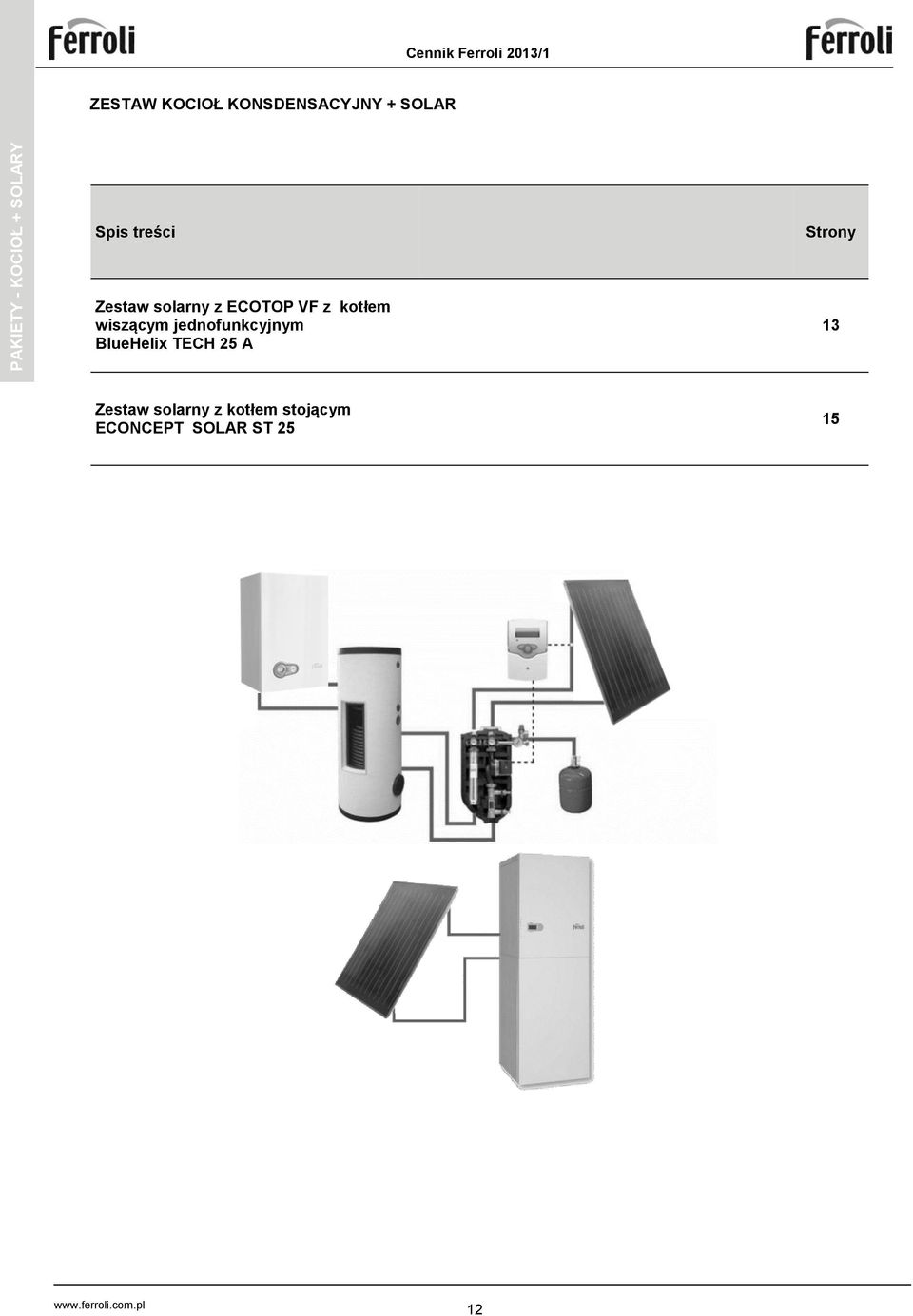

11 PAKIETY - KOCIOŁ + SOLARY ZESTAW KOCIOŁ KONSDENSACYJNY + SOLAR Spis treści Strony Zestaw solarny z ECOTOP VF z kotłem wiszącym jednofunkcyjnym BlueHelix TECH 25 A 13 Zestaw solarny z kotłem stojącym ECONCEPT SOLAR ST

12 PAKIETY - KOCIOŁ + SOLARY Zestaw na bazie kotła kondensacyjnego BlueHelix TECH 25A i solara ECOTOP VF BlueHelix TECH 25A - kocioł kondensacyjny jednofunkcyjny - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem - jonizacyjna kontrola płomienia - wysoka sprawność do 109,1% - automatyka pogodowa wbudowana w kocioł - możliwość współpracy z solarami - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stopu aluminium odpornego na działanie korozji - możliwość wykonania cyrkulacji c.w.u. - by-pass - możliwość zasilania gazem ziemnym lub LPG 1 - wyświetlacz ciekłokrystaliczny - trzy lata gwarancji na kocioł* ECOTOP VF - płaski kolektor słoneczny o układzie pionowym - Powierzchnia absorbera 2,21 m 2, powierzchnia całkowita 2,30 m 2 - Ciężar całkowity 43 kg - Pojemność wodna 1,5 l - Maksymalne ciśnienie robocze 10 bar - Temperatura postojowa 175ºC - Współczynnik absorpcji 95% - Współczynnik odbicia 5% - Wysokiej jakości absorber - miedziana płyta powleczona selektywną powłoką z tlenków tytanu - Izolacja z wełny mineralnej - Podłączenie kolektora na czterech szybkozłączkach - Możliwość połączenia do 8 paneli w jednej baterii - Zgodność z normą EN ECOUNIT - zbiornik z podwójną wężownicą - zbiornik pionowy z podwójną wężownicą (wersja 2C ) - zbiornik stalowy pokryty specjalną powłoka - zabezpieczające anody magnezowe montowane seryjnie - dodatkowe zintegrowane grzałki elektryczne (opcja) IDRO grupa hydrauliczna - przystosowanie do podłączenia sterowania (opcja) - kurek napełniania i opróżniania z instalacji - termometry wyjścia i powrotu z instalacji - zestaw do zamocowania na ścianie - izolacja polipropylenowa - mocowania podłączeń naczynia wzbiorczego - zespół zabezpieczeń - zawór bezpieczeństwa i manometr - zawór regulacji przepływu - pompa z trzystopniową regulacją ECOTRONIC TECH sterowanie - sterowanie dla systemów solarnych - wyświetlacz cyfrowy ciekłokrystaliczny podświetlany z graficznym interfejsem - dostarczany seryjnie komplet 3 sond temperatury - możliwość zabudowy w grupie pompowej IDRO - zasilanie Volt Zestaw 2 Typ kotła BlueHelix TECH 25A Moc Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 24,5 5,7 Moc cieplna użytkowa 50ºC-30ºC kw 26,5 6,2 KOD 0M7O6I4A Typ kolektora ECOTOP VF Wymiary mm 1160x2000x80 Ciężar pustego kolektora kg 43 Ilość podłączeń kolektora szt. 4 Ilość kolektorów szt. 2 0XCK2RXA Typ zasobnika dwuwężownicowego ECOUNIT 300-2C Pojemność zasobnika litry 300 Sterowanie 0X1011XA ECOTRONIC TECH 0X3000XA Grupa hydrauliczna IDRO 6 Naczynie wzbiorcze Zestaw montażowy 0X2000XA 12 litrów X0 Dla dwóch kolektorów ZM na dach skośny standard Zestaw hydrauliczny przyłączeniowy X0 Zestaw hydrauliczny połączeniowy kolektorów X0 KOD ZAMÓWIENIOWY ZESTAWU CENA zestawu netto zł ,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 13

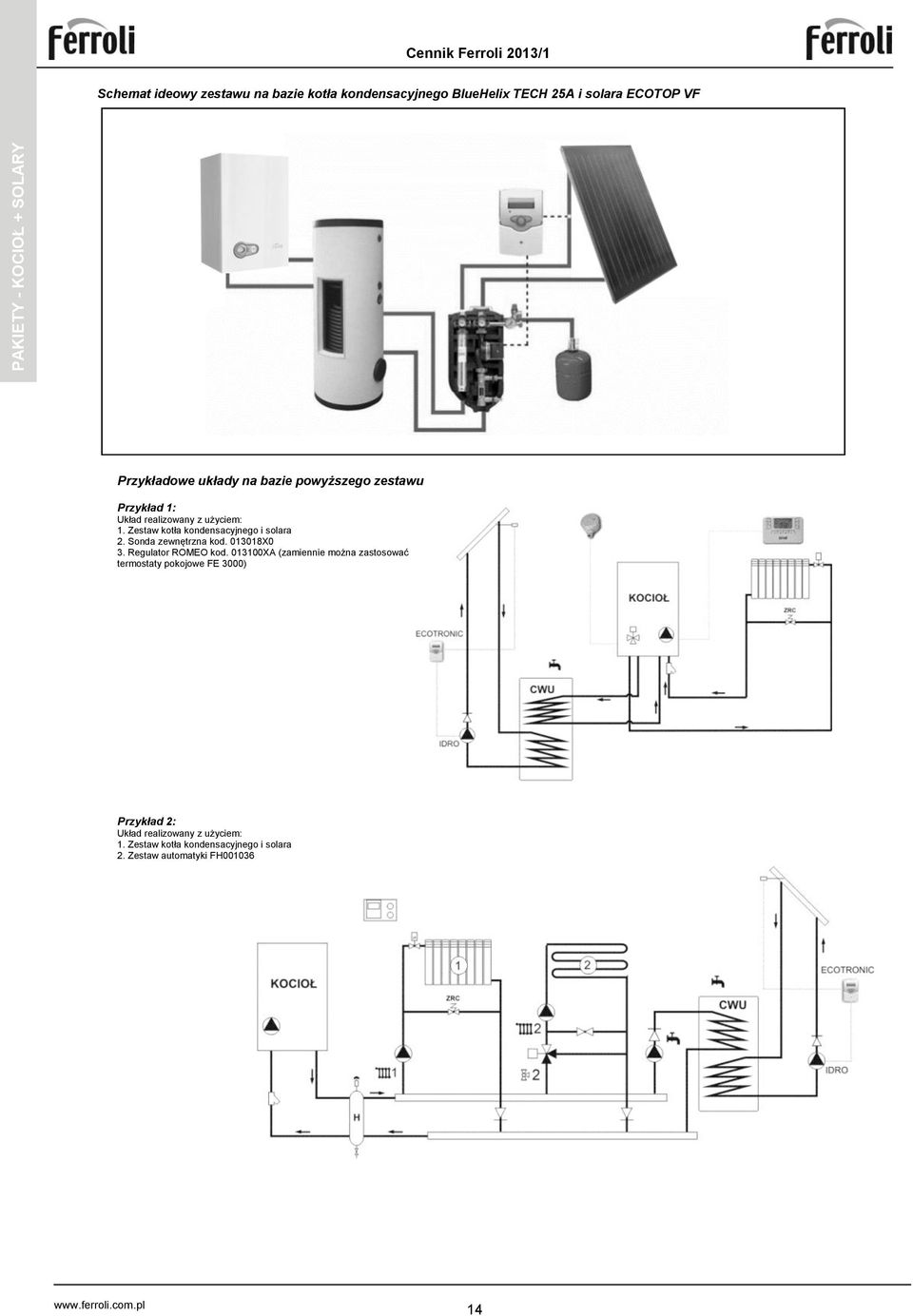

13 PAKIETY - KOCIOŁ + SOLARY Schemat ideowy zestawu na bazie kotła kondensacyjnego BlueHelix TECH 25A i solara ECOTOP VF Przykładowe układy na bazie powyższego zestawu Przykład 1: Układ realizowany z użyciem: 1. Zestaw kotła kondensacyjnego i solara 2. Sonda zewnętrzna kod X0 3. Regulator ROMEO kod XA (zamiennie można zastosować termostaty pokojowe FE 3000) Przykład 2: Układ realizowany z użyciem: 1. Zestaw kotła kondensacyjnego i solara 2. Zestaw automatyki FH

14 PAKIETY - KOCIOŁ + SOLARY Zestaw na bazie kotła kondensacyjnego ECONCEPT SOLAR ST 25 ECONCEPT SOLAR ST 25 - kotły kondensacyjne z wbudowanym warstwowym zasobnikiem c.w.u. o pojemności 180 litrów - przystosowany do bezpośredniej współpracy z panelami solarnymi - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem i jonizacyjną kontrolą płomienia - wbudowany zasobnik warstwowy o pojemności 180 litrów - wysoka sprawność do 109,1 % - zintegrowana automatyka pogodowa zapewniająca sterowanie - obiegiem c.o. pompowym - obiegiem c.o. niskotemperaturowym - obiegiem c.w.u. - obiegiem solarnym - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - wbudowana pompa obiegowa c.o., zawór trójdrożny i pompa obiegu niskotemperaturowego - wbudowana pompa obiegu solarnego - wbudowana pompa ładująca zasobnik c.w.u. - możliwość zasilania gazem ziemnym lub LPG 1 - wyświetlacz ciekłokrystaliczny - trzy naczynia wzbiorcze c.o., c.w.u. oraz obiegu solarnego - 3 lata gwarancji* 3 LATA GWARANCJI ECOTOP VF - płaski kolektor słoneczny o układzie pionowym - Powierzchnia absorbera 2,21 m 2, powierzchnia całkowita 2,30 m 2 - Ciężar całkowity 43 kg - Pojemność wodna 1,5 l - Maksymalne ciśnienie robocze 10 bar - Temperatura postojowa 175ºC - Współczynnik absorpcji 95% - Współczynnik odbicia 5% - Wysokiej jakości absorber - miedziana płyta powleczona selektywną powłoką z tlenków tytanu - Izolacja z wełny mineralnej - Podłączenie kolektora na czterech szybkozłączkach - Możliwość połączenia do 8 paneli w jednej baterii - Zgodność z normą EN Econcept Solar ST 25 Zestaw 3 Zestaw 4 Moc Pmax Pmin Pmax Pmin Obciążenie cieplne kw 25,2 5,3 25,2 5,3 Moc cieplna użytkowa 80ºC-60ºC kw 24,6 5,2 24,6 5,2 Moc cieplna użytkowa 50ºC-30ºC kw 26,6 5,7 26,6 5,7 Oznaczenie efektywności energetycznej (Dyrektywa 92/42EEC) Klasa emisji NOx 5 5 Sprawność Dla parametrów 80ºC-60ºC % 98,3 97,3 98,3 97,3 Dla parametrów 50ºC-30ºC % 105,4 107,2 105,4 107,2 przy 30% obciążenia nominalnego % 109,1 109,1 Ciepła woda użytkowa Wydajność przy t 30 C l/min Wydajność chwilowa dla t 30 C l/10min nr 0N7X4IAA 0N7X4IAA Typ kolektora ECOTOP VF ECOTOP VF Wymiary mm 1160x2000x x2000x80 Ciężar pustego kolektora kg Ilość podłączeń kolektora szt. 4 4 Ilość kolektorów szt. 1 2 nr 0XCK2RXA 0XCK2RXA Zestaw montażowy Dla jednego kolektora Dla dwóch kolektorów ZM na dach skośny standard nr Zestaw hydrauliczny przyłączeniowy nr X X0 Zestaw hydrauliczny połączeniowy kolektorów nr X0 KOD ZAMÓWIENIOWY ZESTAWU KPLECSOLV1 KPLECSOLV2 CENA netto zestawu zł , ,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 15

15 PAKIETY - KOCIOŁ + SOLARY Schemat ideowy zestawu na bazie kotła kondensacyjnego ECONCEPT SOLAR ST i solara ECOTOP VF Przykładowe układy na bazie powyższego zestawu Przykład 1: Układ realizowany z użyciem: 1. Zestaw kotła kondensacyjnego i solara 2. Sonda zewnętrzna kod X0 3. Regulator ROMEO kod XA do (zamiennie można zastosować termostaty pokojowe FE 3000) Uwaga: Standardowa automatyka kotła steruje obiegiem bezpośrednim (grzejnikowym) oraz ogrzewania podłogowego 16

16 PAKIETY - SOLARY ZESTAWY SOLARNE Spis treści Strony Zestawy solarne ECOTOP VF Zestawy na bazie kolektora ECOTOP VF 18 17

17 PAKIETY - SOLARY Zestawy solarne na bazie kolektora płaskiego ECOTOP VF ECOTOP VF - płaski kolektor słoneczny o układzie pionowym - Powierzchnia absorbera 2,21 m 2, powierzchnia całkowita 2,30 m 2 - Ciężar całkowity 43 kg - Pojemność wodna 1,5 l - Maksymalne ciśnienie robocze 10 bar - Temperatura postojowa 175ºC - Współczynnik absorpcji 95% - Współczynnik odbicia 5% - Wysokiej jakości absorber - miedziana płyta powleczona selektywną powłoką z tlenków tytanu - Izolacja z wełny mineralnej - Podłączenie kolektora na czterech szybkozłączkach - Możliwość połączenia do 8 paneli w jednej baterii - Zgodność z normą EN ECOUNIT - zbiornik z podwójną wężownicą - zbiornik pionowy z podwójną wężownicą (wersja 2C ) - zbiornik stalowy pokryty specjalną powłoka - zabezpieczające anody magnezowe montowane seryjnie - dodatkowe zintegrowane grzałki elektryczne (opcja) IDRO grupa hydrauliczna - przystosowanie do podłączenia sterowania (opcja) - kurek napełniania i opróżniania z instalacji - termometry wyjścia i powrotu z instalacji - zestaw do zamocowania na ścianie - izolacja polipropylenowa - mocowania podłączeń naczynia wzbiorczego - zespół zabezpieczeń - zawór bezpieczeństwa i manometr - zawór regulacji przepływu - pompa z trzystopniową regulacją ECOTRONIC TECH sterowanie - sterowanie dla systemów solarnych - cyfrowy ciekłokrystaliczny podświetlany wyświetlacz z graficznym interfejsem - dostarczany seryjnie komplet 3 sond temperatury - możliwość zabudowy w grupie pompowej Idro - zasilanie Volt Zestaw dla dachu skośnego Pakiet 1 (2-4 osoby) Pakiet 2 (2-4 osoby) Pakiet 3 (4-6 osób) Typ kolektora ECOTOP VF ECOTOP VF ECOTOP VF Wymiary mm 1160x2000x x2000x x2000x80 Ciężar pustego kolektora kg Ilość podłączeń kolektora szt Ilość kolektorów szt XCK2RXA 0XCK2RXA 0XCK2RXA Typ zasobnika dwuwężownicowego ECOUNIT 200-2C ECOUNIT 300-2C ECOUNIT 300-2C Pojemność zasobnika litry X1010XA 0X1011XA 0X1011XA Sterowanie ECOTRONIC TECH 0X3000XA Grupa hydrauliczna IDRO 6 0X2000XA Naczynie wzbiorcze 12 litrów 12 litrów 18 litrów X X X0 Zestaw montażowy Dla dwóch kolektorów Dla dwóch kolektorów Dla trzech kolektorów ZM na dach skośny standard Zestaw hydrauliczny przyłączeniowy X X X0 Zestaw hydrauliczny połączeniowy kolektorów X X0 2 x X0 KOD ZAMÓWIENIOWY ZECOTOPVF1 ZECOTOPVF2 ZECOTOPVF3 CENA zestawu netto zł , , ,00 18

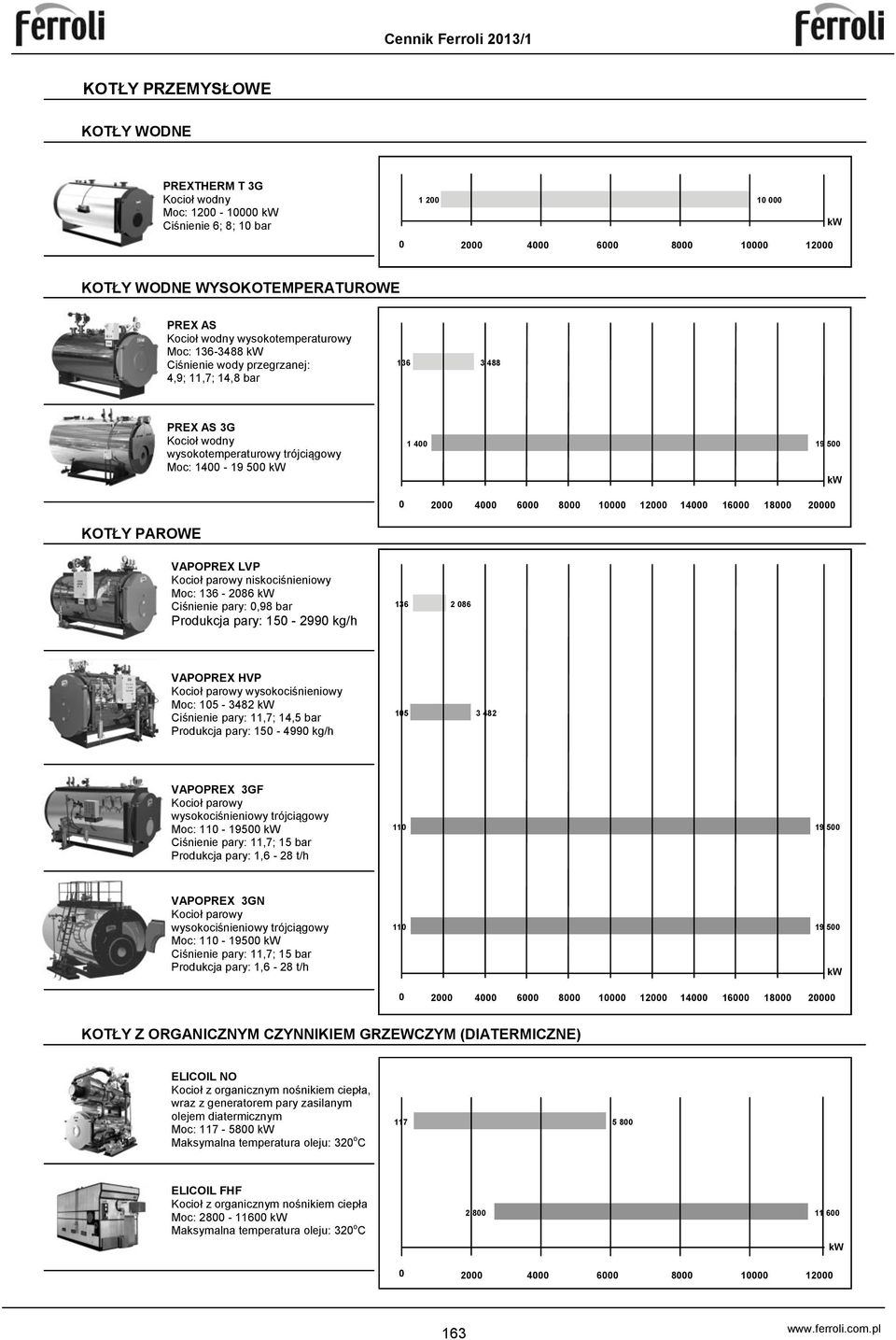

18 KOTŁY PRZEMYSŁOWE KOTŁY WODNE PREXTHERM T 3G Kocioł wodny Moc: kw Ciśnienie 6; 8; 10 bar kw KOTŁY WODNE WYSOKOTEMPERATUROWE PREX AS Kocioł wodny wysokotemperaturowy Moc: kw Ciśnienie wody przegrzanej: 4,9; 11,7; 14,8 bar PREX AS 3G Kocioł wodny wysokotemperaturowy trójciągowy Moc: kw kw KOTŁY PAROWE VAPOPREX LVP Kocioł parowy niskociśnieniowy Moc: kw Ciśnienie pary: 0,98 bar Produkcja pary: kg/h VAPOPREX HVP Kocioł parowy wysokociśnieniowy Moc: kw Ciśnienie pary: 11,7; 14,5 bar Produkcja pary: kg/h VAPOPREX 3GF Kocioł parowy wysokociśnieniowy trójciągowy Moc: kw Ciśnienie pary: 11,7; 15 bar Produkcja pary: 1,6-28 t/h VAPOPREX 3GN Kocioł parowy wysokociśnieniowy trójciągowy Moc: kw Ciśnienie pary: 11,7; 15 bar Produkcja pary: 1,6-28 t/h kw KOTŁY Z ORGANICZNYM CZYNNIKIEM GRZEWCZYM (DIATERMICZNE) ELICOIL NO Kocioł z organicznym nośnikiem ciepła, wraz z generatorem pary zasilanym olejem diatermicznym Moc: kw Maksymalna temperatura oleju: 320 o C ELICOIL FHF Kocioł z organicznym nośnikiem ciepła Moc: kw Maksymalna temperatura oleju: 320 o C kw
