MATERIAŁY PROJEKTOWE. Pogodowy, wielofunkcyjny regulator calormatic /2006. calormatic 630 (VRC 630) Schematy hydrauliczne

Wielkość: px
Rozpocząć pokaz od strony:

Download "MATERIAŁY PROJEKTOWE. Pogodowy, wielofunkcyjny regulator calormatic /2006. calormatic 630 (VRC 630) Schematy hydrauliczne"

Transkrypt

1 MATERIAŁY PROJEKTOWE Pogodowy, wielofunkcyjny regulator calormatic 60 calormatic 60 (VRC 60) 09/006 Schematy hydrauliczne Typy obiegów grzewczych 1

2 POGODOWY, WIELOFUNKCYJNY REGULATOR VRC 60 Charakterystyka produktu Zestaw calormmatic 60 (VRC 60) przeznaczony do współpracy: ze wszystkimi modulowanymi kotłami Vaillant oraz ze wszystkimi 1 lub stopniowymi kotłami firmy Vaillant. dowolnym kotłem 1- lub -stopniowym (sterowanym zewn. przekaźnikiem) Charakterystyka wyposażenia Sterowanie modulacyjne 1 lub kotłami Vaillant ze złączem Możliwość sterowania do 6 kotłów. Od kotła wymagane moduły VR 0 (po jednym na każdy kocioł) Sterowanie 1 kotłem dwustopniowym lub jednostopniowym Vaillant (ze złączami przekaźnikowymi). Możliwość podłączenia do 6 kotłów. Od kotła wymagane moduły VR 1 (po jednym na każdy kocioł) 1 bezpośredni i obiegi grzewcze z mieszaczami Program tygodniowy ( okresy grzewcze dziennie) do sterowania ogrzewaniem, przygotowaniem ciepłej wody i pracą pompy cyrkulacyjnej w zależności od czasu Złącze magistrali (-żyłowe) Równoległe lub z pierwszeństwem ładowanie podgrzewacza zasobnikowego Zabezpieczenie przed zamarzaniem Możliwość nastawiania ograniczenia minimalnej temperatury kotła Termiczna dezynfekcja zasobnika Możliwość przyłączenia urządzenia teleswitch do zdalnego sterowania pracą instalacji grzewczej przez telefon Możliwość przyłączenia zdalnego sterowania VR 90 dla każdego obiegu c.o. (maks. 8 zdalnych sterowań) Możliwość rozbudowy systemu do 1 obiegów grzewczych z zaworami mieszającymi przy wykorzystaniu modułów VR 60 (jeden moduł dla dwóch obiegów grzewczych z zaworami mieszającymi) Oznaczenie regulatora VRC 60 VRC 60, zestaw regulacyjny do pogodowej, kaskadowej i wieloobiegowej regulacji instalacji ogrzewania radiatorowego oraz podłogowego Wyposażenie: Zestaw regulacyjny składa się z następujących podzespołów: 1 regulator centralny z połączeniami wtykowymi 1 czujnik temperatury zewnętrznej czujniki temperatury VR kabel podłączeniowy do kotła (7-8-9), dług. m kabel zasilający 0V, dług. m Wyposażenie dodatkowe: Cokół do montażu regulatora w pomieszczeniu VR Czujnik temperatury zasilania kotła VR VRC 60 Nr katalog Możliwość rozbudowy kaskady do 6 kotłów grzewczych Vaillant, przyłączonych przy wykorzystaniu modułów kotłowych VR 0 lub VR 1 Wykorzystując moduły VR 60 można rozbudować instalację do 1 obiegów grzewczych (w tym 1 z zaworami mieszającymi) MP calormatic 60 R1

3 POGODOWY, WIELOFUNKCYJNY REGULATOR VRC 60 Dane techniczne Dane techniczne VRC 60 Napięcie robocze Pobór mocy przez regulator Maksymalny łączny pobór prądu Maksymalne obciążenie przekaźników wyjściowych Zakres nastawiania temperatury pokojowej (dziennej i nocnej): Najkrótszy odstęp czasu przełączania Rezerwa czasu pracy Maksymalna, dopuszczalna temperatura otoczenia Napięcie robocze czujników temperatury Min. przekrój poprzeczny przewodów elektr. czujników temperatury i Min. przekrój poprzeczny przewodów elektr. zasilania regulatora, pomp, sił. mieszaczy Wymiary regulatora Stopień ochrony elektrycznej Klasa ochrony elektrycznej regulatora V VA A A 0 C min h 0 C V mm mm mm IP0 II 0 AC 6, x 0,7 1, 9x 7 x 7 Temperatura zasilania Krzywe grzewcze Temperatura zewnętrzna Zestaw VRC 60 jest częścią składową nowego, kaskadowego i wieloobiegowego systemu regulacyjnego firmy Vaillant. Obok regulatora VRC 60, który stanowi podstawę całego systemu, mogą występować dodatkowe moduły, umożliwiające jego rozbudowę, dostosowaną do konkretnych, indywidualnych potrzeb. Regulator VRC 60 jest centralną jednostka obsługową całego systemu. W przypadku kaskady od kotłów Vaillant podłączanych przez zaciski regulator należy połączyć z modułami VR 0, montowanymi w kotłach. W przypadku kaskady od kotłów Vaillant podłączanych przez zaciski przekaźnikowo (-) regulator należy połączyć z modułami VR 1, montowanymi w kotłach. Komunikacja między tymi podzespołami systemu regulacji odbywa się przy wykorzystaniu -żyłowej magistrali. Regulator wykonano w postaci łatwego do obsługi systemu, a różnorodność możliwości nastawiania parametrów zapewnia optymalne dostosowanie funkcjonowania instalacji grzewczej do konkretnych uwarunkowań. Regulator VRC 60 standardowo steruje pracą trzech obiegów grzewczych (w tym z mieszaczami). Jeśli istnieje potrzeba stosowania kolejnych obiegów, to regulator należy połączyć z modułem VR 60, który steruje pracą dwóch następnych, obiegów grzewczych z mieszaczami. Można zastosować do 6 modułów VR 60 połączonych em). Do każdego z pierwszych ośmiu obiegów c.o. można podłączyć zdalne sterowanie VR 90 (maks. 8 szt. w całym systemie) Element obsługowy regulatora VRC 60 montuje się na ścianie w skrzynce montażowej (w dostawie VRC 60) lub w cokole do montażu naściennego VR (połączony poprzez ) MP calormatic 60 R1

4 MODUŁ KOTŁOWY VR 0 Charakterystyka produktu Moduł kotła do kaskadowego regulatora. Charakterystyka wyposażenia Można go stosować tylko w połączeniu z regulatorem VRC 60 Złącze magistrali (-żyłowe) Sterowanie kotłem Vaillanta ze złączem ( z modulacją lub 1,- stopniowym) Przeznaczony do montażu w kotłach: VU Plus, VU ecotec, VKK ecovit, VKO irovit, VK atmovit, VK atmocraft Stosowany od kotła w kaskadzie (tyle ile jest kotłów, np. przy kotłach szt.) Maks. liczba modułów VR 0 w systemie wynosi 8 szt. Przystosowany do wmontowania do pulpitu sterowniczego kotłów firmy Vaillant z przyłączem Specjalne sterowanie kaskadowe kotłami kondensacyjnymi wykorzystujące w pełni efekt kondensacji. Modulacyjne sterowanie z graniczną mocą do załączania następnego kotła wynoszącą 70% Brak możliwości stosowania razem modułów kotłowych VR 0 i VR 1 Oznaczenie modułu Moduł kotłowy VR 0 Nr katalog. VR Wyposażenie: Moduł kotła składa się z następujących podzespołów: 1 moduł centralny z połączeniami wtykowymi VR 0 MP calormatic 60 R1

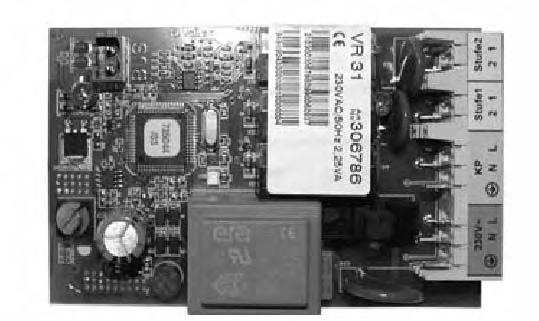

5 MODUŁ KOTŁOWY VR 1 Charakterystyka produktu Moduł kotła do kaskadowego regulatora. Charakterystyka wyposażenia Można go stosować tylko w połączeniu z regulatorem VRC 60 Złącze magistrali (-żyłowe) Przeznaczony do montażu w kotłach: GP, (VK/7, VK/6) Sterowanie kotłem Vaillant (np. GP ) z 1 lub stopniowym palnikiem Stosowany od kotła w kaskadzie (tyle ile jest kotłów, np. przy kotłach szt.) Maks. liczba modułów VR 1 w systemie wynosi 6 szt. Przystosowany do wmontowania do pulpitu sterowniczego kotłów firmy Vaillant GP Dla innych kotłów moduł VR 1 montowany poza kotłem w skrzynce elektrycznej (wyposaż. dodatkowe) W przypadku podwyższania temperatury powrotu kotła wymagane jest wykorzystanie dodatkowego obiegu z mieszaczem np. z modułu VR 60 (po 1 obiegu z mieszaczem na 1 kocioł) Brak możliwości stosowania razem modułów kotłowych VR 0 i VR 1 Pompy kotłowe są podłączane elektrycznie do modułu VR 1 (obciążalność styków A, 0 V) Oznaczenie modułu Moduł kotłowy VR 1 Nr katalog. VR Wyposażenie: Moduł kotła składa się z następujących podzespołów: 1 moduł centralny z połączeniami wtykowymi VR 1 0 V~ 0 V~ 1b 1b a 1 a b b MP calormatic 60 R1

6 MODUŁ KOTŁOWY VR Charakterystyka produktu Moduł kotła do kaskadowego regulatora. Charakterystyka wyposażenia Można go stosować tylko w połączeniu z regulatorem VRC 60 Złącze magistrali (-żyłowe) Sterowanie kotłem Vaillanta ze złączem ( z modulacją lub 1,- stopniowym) Przeznaczony do montażu w kotłach: VC/VWC ecotec plus, ecotec pro Stosowany od kotła w kaskadzie (tyle ile jest kotłów, np. przy kotłach szt.) Maks. liczba modułów VR w systemie wynosi 8 szt. Przystosowany do wmontowania do pulpitu sterowniczego kotłów firmy Vaillant z przyłączem Specjalne sterowanie kaskadowe kotłami kondensacyjnymi wykorzystujące w pełni efekt kondensacji. Modulacyjne sterowanie z graniczną mocą do załączania następnego kotła wynoszącą 70% Brak możliwości stosowania razem modułów kotłowych VR 0, VR 1 i VR Oznaczenie modułu VR Moduł kotłowy VR 0 Wyposażenie: Moduł kotła składa się z następujących podzespołów: 1 moduł centralny z połączeniami wtykowymi VR Nr katalog. 6 MP calormatic 60 R1

7 MODUŁ MIESZACZY VR 60 Charakterystyka produktu Moduł obiegu mieszacza służący do rozbudowy kaskadowego i wieloobiegowego regulatora VRC 60. Charakterystyka wyposażenia obiegi grzewcze z mieszaczem Możliwość konfigurowania każdego obiegu z mieszaczem jako: obieg z mieszaczem c.o., zasobnika (basenowy), stałowartościowy, podwyższania temperatury powrotu, nieaktywny Program tygodniowy (trzy okresy grzewcze dziennie) do sterowania ogrzewaniem i pracą pompy cyrkulacyjnej w zależności od czasu Złącze magistrali (-żyłowe) Wyświetlanie konfiguracji obiegów i diagnozowanie zakłóceń w ich działaniu w regulatorze VRC 60 Wyświetlanie stanów i okresów czasu pracy obiegów w regulatorze VRC 60 Możliwość przyłączenia zdalnego sterowania VR 90 dla każdego obiegu c.o. Oznaczenie modułu VR 60 VR 60 Moduł obiegu mieszacza, służący do rozbudowy kaskadowego i wieloobiegowego regulatora VRC 60, obiegi grzewcze z mieszaczem Wyposażenie: Zestaw regulacyjny składa się z następujących podzespołów: 1 moduł centralny z połączeniami wtykowymi czujniki temperatury zasilania VR 1 kabel zasilający 0V, dług. m 1 kabel magistrali, dług. m Wyposażenie dodatkowe: Urządzenie zdalnego sterowania VR 90 dla obiegów c.o. VR 60 Nr katalog MP calormatic 60 R1 7

8 MODUŁ MIESZACZA VR 60 Charakterystyka produktu Dane techniczne VR 60 Napięcie robocze Pobór mocy Maksymalny łączny pobór prądu Maksymalne obciążenie przekaźników wyjściowych Najkrótszy odstęp czasu przełączania Maksymalna, dopuszczalna temperatura otoczenia Napięcie robocze czujników temperatury Minimalny przekrój poprzeczny przewodów elektrycznych czujników i Wymiary modułu mieszacza Stopień ochrony elektrycznej Klasa ochrony elektrycznej regulatora V VA A A min 0 C V mm mm IP0 II 0 AC 6, 0 x 0.7 x7 x Temperatura zasilania Krzywe grzewcze Temperatura zewnętrzna Moduł obiegu mieszacza VR 60 jest częścią składową nowego, kaskadowego i wieloobiegowego systemu regulacyjnego firmy Vaillant. Moduł obiegu mieszacza musi być zawsze stosowany wtedy, gdy instalacja zawiera więcej, niż dwa regulowane obiegi grzewcze. Każdy moduł obiegu mieszacza umożliwia sterowanie pracą dwóch kolejnych regulowanych obiegów grzewczych z indywidualnym programem czasu ogrzewania. W skład systemu regulacji można włączyć do 6 modułów VR 60. Komunikacja między poszczególnymi elementami składowymi systemu regulacji odbywa się przy wykorzystaniu -żyłowej magistrali. Różnorodność możliwości nastawiania podstawowych parametrów zapewnia optymalne dostosowanie funkcjonowania instalacji grzewczej do konkretnych uwarunkowań. Możliwość konfigurowania każdego obiegu z mieszaczem jako: obieg z mieszaczem c.o., zasobnika (basenowy), stałowartościowy, podwyższania temperatury powrotu lub jako nieaktywny Moduł należy zamontować na ścianie. Wszystkie funkcje dla obiegów grzewczych wprowadzane są w regulatorze VRC 60 lub zdalnych sterowaniach VR 90 (tylko obiegi c.o.) 8 MP calormatic 60 R1

9 URZĄDZENIE ZDALNEGO STEROWANIA VR 90 Wyposażenie dodatkowe Zdalne sterowanie VR 80 Zdalne sterowanie regulatora VRC 60. Charakterystyka wyposażenia Programowanie wszystkich funkcji dla wybranego obiegu c.o. Nastawa wartości zadanej temperatury pokojowej, programu czasowego, funkcja Party, oszczędnościowa, funkcje serwisowe Czujnik temperatury pokojowej Zdalne sterowanie VR 90 Zdalne sterowanie regulatora VRC 60. Charakterystyka wyposażenia Programowanie wszystkich funkcji dla wybranego obiegu c.o. Nastawa wartości zadanej temperatury pokojowej, programu czasowego, funkcja Party, oszczędnościowa, funkcje serwisowe Czujnik temperatury pokojowej Cokół VR do montażu naściennego el. obsługowego regulatora VRC 60 Cokół do zamontowania elementu obsługowego regulatora VRC 60 w dowolnym pomieszczeniu. W dostawie osłona do montażu w skrzynce regulatora VRC 60 (w miejsce wymontowanego elementu obsługowego) Typ urządzenia Nr katalog. VR Możliwości zastosowania Stosowany tylko w połączeniu z regulatorem VRC 60 Maks. liczba zdalnych sterowań 8 szt. Do każdego z pierwszych ośmiu obiegów c.o. Połączenie i zasilanie poprzez Typ urządzenia Nr katalog. VR Możliwości zastosowania Stosowany tylko w połączeniu z regulatorem VRC 60 Maks. liczba zdalnych sterowań 8 szt. Do każdego z pierwszych ośmiu obiegów c.o. Połączenie i zasilanie poprzez Typ urządzenia Nr katalog. VR Możliwości zastosowania Stosowany tylko w połączeniu regulatorem VRC 60 Połączenie i zasilanie poprzez Nazwa Standardowy czujnik temperatury VR Wykorzystywany jako czujnik temperatury zasilania lub powrotu, czujnik zanurzeniowy oraz czujnik temperatury podgrzewacza zasobnikowego (wraz z dołączoną do dostawy pryzmą przylgową oraz taśmą mocującą) Czujnik temperatury zewnętrznej z odbiornikiem sygnału i czasu DCF VRC 9 - wyposażenie dodatkowe Rysunek Nr katalog MP calormatic 60 R1 9

10 b 1b 1b 1b 0 V~ 0 1a 16a BUS 0 b b 16a 0 b 0 V~ 0 1c 0 V~ 0 b 1 0 V~ 0 V~ d b a 0 1a BUS b a 1a 0 a 1a 1a b 0 1b b 1a a 1a 1b c 0 c 1b 1c b 1a 1 1a 1b 6 0 0V~ 1a 1a 1a V~ 1 0 V~ 1a 0 V~ V~ a 1 1a 0 V~ 0 V~ 0 V~ 1 0 1a 1 1 1a 1b 1c d 1e 1f a 1 0 V~ 0 V~ a b 0 V~ 16a 0 V~ 1b 1 0 V~ 1 1a a 1b 1c a. UKŁADY HYDRAULICZNE KOTŁY ECOVIT VKK Przykład 8 Przykład 1: strona Przykład : strona 1 Przykład : strona 1 1a 1b 1c 16a 1 b c 0 a b c 1 1a 1 1 1b V~ 0 V~ a a 1b 1a 0 0 1b Przykład : strona 16, Przykład strona,0 0 V~ 0 V~ 0 V~ Przykładowe konfiguracje obiegów z mieszaczem - odbiorników ciepła Przykład 1: strona Przykład : strona Przykład : strona Przykład : strona V~ 1b K 1 1 MP calormatic 60 R1

11

12 SCHEMAT 1 gazowe kotły grzewcze ecovit VKK z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni, obiegi grzewcze z zaworami mieszającymi, podgrzewacz zasobnikowy VIH w systemie rozdziału 16a 1 1a 1b 1c 0 V~ b c a b c 1a 1b V~ 0 V~ a a 1b Uwaga! Rysunek uproszczony! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono niezbędnych dla jej prawidłowego funkcjonowania elementów odcinających i zabezpieczających. Należy przestrzegać zachowania odpowiednich norm i wytycznych. 1a Kocioł ecovit VKK 1b Kocioł ecovit VKK Pompa obiegu kotła (wypos. dodatkowe) a Pompa obiegu grzewczego (obieg bezpośredni) b Pompa obiegu grzewczego (obieg 1 z zaworem mieszającym) c Pompa obiegu grzewczego (obieg z zaworem mieszającym) Podgrzewacz zasobnikowy ciepłej wody VIH Zawór termostatyczny 1 Regulator pogodowy VRC 60 1a Trójdrogowy zawór mieszający obiegu grzewczego 1 1 1b Trójdrogowy zawór mieszający obiegu grzewczego 16a Czujnik temperatury zewnętrznej a Czujnik temperatury zasilania (obieg bezpośredni) b Czujnik temperatury zasilania (obieg grzewczy 1 z zaworem mieszającym) c Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) Czujnik temperatury kotła (wmontowany w kotle) 1 Zdalne sterowanie VR 90, maks. po jednym na każdy obieg grzewczy: Czujnik temperatury podgrzewacza zasobnikowego VR 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 1 Zawór regulacyjny ze wskaźnikiem położenia Grupa bezpieczeństwa Sprzęgło hydrauliczne 6 Pompa cyrkulacyjna c.w.u. MP calormatic 60 R1

13 SCHEMAT 1 gazowe kotły grzewcze ecovit VKK z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni, obiegi grzewcze z zaworami mieszającymi, podgrzewacz zasobnikowy VIH w systemie rozdziału Opis instalacji Modulowany układ kaskadowy: x gazowy, kondensacyjny kocioł grzewczy ecovit VKK Możliwość rozbudowy kaskady do maks. 6 kotłów. (dzięki modułom kotłowym VR 0 od trzech kotłów tyle modułów ile jest kotłów) Sprzęgło hydrauliczne Instalacja grzewcza -obiegowa: 1 obieg bezpośredni obiegi z mieszaczami Możliwość dalszej rozbudowy obiegów grzewczych dzięki modułom naściennym VR 60 (maks. 6 szt. VR 60 jeden moduł VR 60 na dwa obiegi z mieszaczem) Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 60 Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH Wytyczne do projektowania konfiguracji: Modulowana kaskada z gazowymi kotłami kondensacyjnymi Do przygotowywania ciepłej wody wykorzystuje się kocioł (ostatni w kaskadzie); brak zmiany kolejności pracy kotłów. Możliwa jest również praca równoległa: ogrzewanie z wykorzystaniem kotła 1 oraz przygotowywanie ciepłej wody z wykorzystaniem kotła. Sterowanie kaskadowe kotłów z wcześniejszym nastawieniem ich kolejności Możliwość indywidualnej regulacji temperatur systemu w każdym obiegu grzewczym Możliwość indywidualnego programowania okresów ogrzewania dla wszystkich obiegów grzewczych Praca pompy cyrkulacyjnej programowalna indywidualnie Włączenie gazowych kotłów kondensacyjnych do układu hydraulicznego zapewnia sprzęgło hydrauliczne Opis części składowych i numery zamówień Poz. Nazwa 1a/b Gazowy kocioł kondensacyjny ecovit VKK wraz z pozycją 0 Szt. Nr katalogowy kotły o tej samej mocy Pompa obiegu kotła wypos. dodatkowe a/b/c Pompy obiegów grzewczych wypos. dodatkowe Podgrzewacz zasobnikowy VIH R 10: lub VIH R 00 VIH 00 VIH 00 VIH lub Zawór termostatyczny x 1) wypos. dodatkowe 1 Regulator pogodowy VRC 60 wraz z poz. 16a, a, b, c i 1a/b Trójdrogowy zawór mieszający z siłownikiem VRM - 1 / VRM - / VRM -1 VRM -1 ¼ 1) a Czujnik temperatury zewnętrznej 1 w zestawie VRC 60 a Czujnik temperatury zasilania VR (czujnik sprzęgła) do obiegu bezpośredniego oraz do regulacji kaskady b Czujnik temperatury zasilania VR (czujnik przylgowy) do obiegu grzewczego 1 z zaworem mieszającym c Czujnik temperatury zasilania VR (czujnik przylgowy) do obiegu grzewczego z zaworem mieszającym 1 w zestawie VRC 60 1 w zestawie VRC 60 1 w zestawie VRC 60 0 Czujnik temperatury kotła wmontowany w kotle 1 Zdalne sterowanie VR 90, po jednym na każdy a/b/c obieg grzewczy, opcjonalnie: Czujnik temperatury podgrzewacza zasobnikowego VR 1 wraz z VRC 60 7 Pompa ładująca podgrzewacz zasobnikowy wraz z zestawem ładowania podgrzewacza i z pozycją Zawór zwrotny 7 wypos. dodatkowe 1 Zawór regulacyjny ze wskaźnikiem położenia wypos. dodatkowe Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do bar: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyżej 00 l Sprzęgło hydrauliczne, w zależności od mocy kotłów: WH 0 WH 9 1 1) wypos. dodatkowe Pompa cyrkulacyjna 1 wypos. dodatkowe 1) Ilość i wymiar alternatywnie w zależności od instalacji MP calormatic 60 R1 1

14 SCHEMAT gazowe kotły grzewcze ecovit VKK z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni, obiegi grzewcze z zaworami mieszającymi, podgrzewacz zasobnikowy VIH w systemie pierwszeństwa 1a 1b 1c 1 16a b c 0V~ 0 a b c 1 1 1a 1b V~ 0 V~ a a 1b Uwaga! Rysunek uproszczony! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono niezbędnych dla jej prawidłowego funkcjonowania elementów odcinających i zabezpieczających. Należy przestrzegać zachowania odpowiednich norm i wytycznych. 1a Kocioł ecovit VKK 1b Kocioł ecovit VKK Pompa obiegu kotła (wypos. dodatkowe) a Pompa obiegu grzewczego (obieg bezpośredni) b Pompa obiegu grzewczego (obieg 1 z zaworem mieszającym) c Pompa obiegu grzewczego (obieg z zaworem mieszającym) Podgrzewacz zasobnikowy ciepłej wody VIH Zawór termostatyczny grzejnika 1 Regulator pogodowy VRC 60 1a Trójdrogowy zawór mieszający obiegu grzewczego 1 1b Trójdrogowy zawór mieszający obiegu grzewczego 1 16a Czujnik temperatury zewnętrznej a Czujnik temperatury zasilania (obieg bezpośredni) b Czujnik temperatury zasilania (obieg grzewczy 1 z zaworem mieszającym) c Czujnik temperatury zasilania (obieg grzewczy z zaworem mieszającym) Termostat przylgowy VRC 96 0 Czujnik temperatury kotła (wmontowany w kotle) 1 Zdalne sterowanie VR 90, maks. po jednym na każdy obieg grzewczy: Czujnik temperatury podgrzewacza zasobnikowego VR 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 1 Zawór regulacyjny ze wskaźnikiem położenia Grupa bezpieczeństwa Sprzęgło hydrauliczne 6 Pompa cyrkulacyjna c.w.u. Zawór sterowany temperaturą pokojową MP calormatic 60 R1

15 SCHEMAT gazowe kotły grzewcze ecovit VKK z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni, obiegi grzewcze z zaworami mieszającymi, podgrzewacz zasobnikowy VIH w systemie pierwszeństwa Opis instalacji Modulowany układ kaskadowy: x gazowy, kondensacyjny kocioł grzewczy ecovit VKK Możliwość rozbudowy kaskady maks. do kotłów 6. (dzięki modułom kotłowym VR 0 od trzeciego kotła) Sprzęgło hydrauliczne Instalacja grzewcza -obiegowa: 1 obieg z ogrzewaniem radiatorowym obiegi ogrzewania podłogowego Możliwość dalszej rozbudowy obiegów grzewczych dzięku modułom naściennym VR 60 (maks. 6 szt. VR 60 jeden moduł VR 60 na dwa obiegi z mieszaczem) Pogodowa regulacja ogrzewania z wykorzystaniem regulatora VRC 60 Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH Wytyczne do projektowania konfiguracji: Modulowana kaskada z gazowymi kotłami kondensacyjnymi Do przygotowywania ciepłej wody wykorzystuje się kocioł 1-szy lub obydwa kotły; automatyczna zmiana kolejności pracy kotłów. Możliwa jest również praca równoległa: obiegów grzewczych z mieszaczem c.o. i ładowania zasobnika. Ogrzewanie w układzie regulacji kaskadowej z automatyczną zmianą kolejności załączania kotłów. Możliwość indywidualnej regulacji temperatur systemu w każdym obiegu grzewczym Możliwość indywidualnego programowania okresów ogrzewania dla wszystkich obiegów grzewczych Praca pompy cyrkulacyjnej programowalna indywidualnie Włączenie gazowych kotłów kondensacyjnych do układu hydraulicznego zapewnia sprzęgło hydrauliczne Opis części składowych i numery zamówień Poz. Nazwa Opis części składowych i numery zamówień Szt. Nr katalogowy 1a/b Gazowy kocioł kondensacyjny ecovit VKK wraz kotły o tej samej mocy Poz. Nazwa Szt. Nr zamówienia z pozycją 0 1a/b Pompa Gazowy obiegu kocioł kotła kondensacyjny ecovit VKK wraz wypos. kotły dodatkowe o tej samej mocy z pozycją 0 a/b/c Pompy obiegów grzewczych wypos. dodatkowe Pompa obiegu kotła wypos. dodatkowe Podgrzewacz zasobnikowy VIH R 10: lub lub a/b/c Pompy obiegów grzewczych wypos. dodatkowe VIH R VIH 00 Podgrzewacz zasobnikowy VIH CR VIH 00 VIH VIH 00 VIH VIH 00 0 Zawór termostatyczny grzejnika x 1) wypos. dodatkowe Zawór termostatyczny grzejnika x 1) wypos. dodatkowe 1 Regulator pogodowy VRC 60 wraz z poz. 16a, a, Regulator b, c i ogrzewania VRC 60 wraz z poz. 16a i b 1 Trójdrogowy zawór mieszający z siłownikiem 1) a VRM Moduł - 1 / zaworu mieszającego VRC-MK-TEC wraz VRM z - poz. / c a/b VRM Trójdrogowy -1 zawór mieszający 009 1) -1 VRM VRM -1 ¼ - 1 / a Czujnik VRM temperatury - / zewnętrznej VRM -1 1 w zestawie 009 regulatora VRC a Czujnik VRM temperatury ¼ zasilania VR 1 w zestawie VRC 60 (czujnik Silnik sprzęgła) zaworu do mieszającego obiegu bezpośredniego wraz z zestawem oraz montażowym do regulacji kaskady b 16a Czujnik Czujnik temperatury temperatury zasilania zewnętrznej VR z odbiornikiem 1 w 1 zestawie w zestawie VRC 60 regulatora (czujnik sygnału przylgowy) radiowego do obiegu (DCF) grzewczego 1 VRC 60 a z zaworem Czujnik mieszającym temperatury zasilania VRC 69 (czujnik 1 w sprzęgle hydrauliczny c Czujnik zanurzeniowy) temperatury do zasilania obiegu VR radiatorowego oraz do 1 w zestawie WH 0 VRC lub 60 WH 9 (czujnik regulacji przylgowy) kaskady do obiegu grzewczego b z zaworem Czujnik mieszającym temperatury zasilania VRC 69 (czujnik 1 w zestawie regulatora Termostat przylgowy) przylgowy do obiegu VRC grzewczego 96 1 z zaworem VRC 60 mieszającym 0 Czujnik temperatury kotła wmontowany w kotle Termostat przylgowy VRC Zdalne sterowanie VR 90, po jednym na każdy a/b/c 0 obieg Czujnik grzewczy, temperatury opcjonalnie: kotła wmontowany w kotle 1 Urządzenia do zdalnego sterowania, po jednym na a/b/c Czujnik każdy temperatury obieg grzewczy, podgrzewacza opcjonalnie: 1 w zestawie VRC 60 zasobnikowego VR 90 z zegarem VR VRC FBGd bez zegara Pompa ładująca podgrzewacza zasobnikowego wypos. dodatkowe Czujnik temperatury podgrzewacza zasobnikowego 1 w zestawie regulatora 0 Zawór zwrotny wypos. dodatkowe VRC 60 1 Zawór regulacyjny ze wskaźnikiem położenia 7 Pompa ładująca podgrzewacz zasobnikowy wraz wypos. dodatkowe Grupa z zestawem bezpieczeństwa ładowania przyłączenia podgrzewacza zimnej i z pozycją 0 wody przy nadciśnieniu w sieci do barów: 1 1) 0 Zawór zwrotny wypos. dodatkowe do podgrzewaczy o pojemności do 00 l do podgrzewaczy Zawór regulacyjny o pojemności ze wskaźnikiem powyżej położenia 00 l 0 87 wypos. dodatkowe Sprzęgło Grupa hydrauliczne, bezpieczeństwa w zależności do przyłączenia od mocy zimnej 1 wypos. dodatkowe kotłów: wody przy nadciśnieniu w sieci do barów: WH 0 do podgrzewaczy o pojemności do 00 l WH 9 do podgrzewaczy o pojemności powyżej 00 l 06 x 1) Pompa Sprzęgło cyrkulacyjna hydrauliczne, w zależności od wielkości: 1 wypos. 1 wypos. dodatkowe dodatkowe Zawór sterowany temperaturą pokojową x 1) wypos. dodatkowe 1) 6 Pompa cyrkulacyjna Ilość i wymiar alternatywnie w zależności od instalacji 1 wypos. dodatkowe Zawór sterowany temperaturą pokojową x 1) wypos. dodatkowe 1) Ilość i wymiar alternatywnie w zależności od instalacji MP calormatic 60 R1 1

16 SCHEMAT olejowo-gazowe kotły grzewcze GP z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni, obiegi grzewcze z zaworami mieszającymi, podgrzewacze zasobnikowe VIH w systemie pierwszeństwa 16a 1 1a 1b 1c 1a 0 V~ 1a Magistrala b 0 V~ 0 V~ 1b Kocioł 1 stopniowy Kocioł stopniowy Uwaga! Rysunek uproszczony! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono niezbędnych dla jej prawidłowego funkcjonowania elementów odcinających i zabezpieczających. Należy przestrzegać zachowania odpowiednich norm i wytycznych. 1 Gazowo-olejowy kocioł grzewczy GP Pompa obiegowa, pompa kotłowa Podgrzewacz zasobnikowy ciepłej wody VIH Zawór termostatyczny grzejnika 1 Pogodowy, kaskadowy regulator ogrzewania VRC 60 1a Moduł mieszaczy VR 60 1b Moduł VR 1 1 Trójdrogowy zawór mieszający 16a Czujnik temperatury zewnętrznej Czujnik temperatury zasilania VR Czujnik temperatury powrotu VR Termostat przylgowy VRC 96 1 Zdalne sterowanie VR 90 Czujnik temperatury podgrzewacza zasobnikowego VR 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny 1 Zawór regulacyjny ze wskaźnikiem położenia Grupa bezpieczeństwa zasobnika Sprzęgło hydrauliczne 6 Pompa cyrkulacyjna c.w.u. 16 MP calormatic 60 R1

17 SCHEMAT olejowo-gazowe kotły grzewcze GP z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni, obiegi grzewcze z zaworami mieszającymi, podgrzewacze zasobnikowe VIH w systemie pierwszeństwa Opis instalacji Dwa olejowo-gazowe kotły grzewcze GP Pogodowa regulacja ogrzewania z wykorzystaniem regulatora kaskadowego VRC 60 Kaskadowe załączanie kotłów ze zmianą kolejności kotła pilotującego Podniesienie temperatury powrotu z wykorzystaniem zaworu mieszającego i sprzęgła hydraulicznego Dwa obiegi grzewcze z zaworami mieszającymi Przygotowywanie ciepłej wody z wykorzystaniem grup podgrzewaczy zasobnikowych VIH Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się do instalacji grzewczych o dużej pojemności wodnej (np. modernizowane instalacje ogrzewania grawitacyjnego) oraz do niskotemperaturowych systemów grzewczych, np. do systemów ogrzewania podłogowego Każdy kocioł jest wyposażony w pompę kotłową i zawór mieszający do podniesienia temperatury powrotu. Wartość temperatury powrotu kotła kontroluje czujnik, usytuowany na powrocie kotła Obiegiem do podwyższenia temperatury powrotu steruje moduł VR 60 (jeden moduł na obiegi z mieszaczem) Każdy kocioł musi posiadać osobny moduł VR 1, który można wmontować do listwy sterowniczej kotła. Obydwa moduły sterują pracą kaskady kotłów. Moduły te są połączone magistralą z regulatorem ogrzewania VRC 60 Pompa kotłowa podłączona jest elektrycznie do modułu VR 1 Obiegi grzewcze oraz kaskadę kotłów (wraz ze zmianą kolejności pracy kotłów) uruchamia pogodowy regulator VRC 60. W każdym obiegu grzewczym można wykorzystać zdalne sterowanie VR 90 Możliwość rozbudowy kaskady do maks. 6 kotłów. (dzięki modułom kotłowym VR 1 od -go kotła) Możliwość dalszej rozbudowy obiegów grzewczych dzięki naściennym modułom mieszaczy VR 60 (maks. 6 szt. VR 60 jeden moduł VR 60 na dwa obiegi z mieszaczem) Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr katalogowy 1 Olejowo-gazowy kocioł grzewczy GP patrz, cennik Pompa obiegu kotła, pompy obiegowe wypos. dodatkowe Podgrzewacz zasobnikowy ciepłej wody VIH patrz, cennik Zawór termostatyczny grzejnika x 1) wypos. dodatkowe 1 Pogodowy, kaskadowy regulator ogrzewania VRC 60 (wraz z poz. 16a, i ) a Moduł VR 60 wraz z poz. i b Moduł VR 1, do montażu w pulpicie sterowniczym kotła 1 Trójdrogowy zawór mieszający z siłownikiem VRM - 1 / VRM - / VRM -1 VRM -1 1 / ) a Czujnik temperatury zewnętrznej 1 w zestawie VRC 60 Czujnik temperatury zasilania w zestawie VRC 60 Czujnik temperatury powrotu w zestawie VR 60 Termostat przylgowy VRC Zdalne sterowanie VR Czujnik temperatury podgrzewacza zasobnikowego VR w zestawie VRC 60 i VR 60 7 Pompa ładująca podgrzewacza zasobnikowego wypos. dodatkowe 0 Zawór zwrotny 7 wypos. dodatkowe Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyżej 00 l 1) Sprzęgło hydrauliczne 1 wypos. dodatkowe 6 Pompa cyrkulacyjna c.w.u. wypos. dodatkowe Zawór sterowany temperaturą pokojową x 1) wypos. dodatkowe 1) Ilość i wielkość alternatywnie w zależności od instalacji MP calormatic 60 R1 1

18 SCHEMAT gazowe kotły grzewcze ecotec VU 66/, z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni, 7 obiegów grzewczych z zaworami mieszającymi, podgrzewacze zasobnikowe VIH z pompą ładującą 16a 1 0 V~ BUS Kocioł Kocioł Kocioł Kocioł b 1b 1b 1b 1a 1b 1c 1d 0 0 V~ 0 0 V~ 0 0 V~ 0 0 V~ a b b b b Uwaga! Rysunek uproszczony! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono niezbędnych dla jej prawidłowego funkcjonowania elementów odcinających i zabezpieczających. Należy przestrzegać zachowania odpowiednich norm i wytycznych. 1 Gazowy kocioł grzewczy VU 66 Pompa kotłowa Podgrzewacz zasobnikowy ciepłej wody VIH 1 Regulator pogodowy VRC 60 1b Moduł kotła VR 0 16a Czujnik temperatury zewnętrznej a Czujnik temperatury zasilania (sprzęgło - obieg bezpośredni) 0 Czujnik temperatury kotła (wmontowany w kotle) Czujnik temp. podgrzewacza zasobnikowego VR 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Grupa bezpieczeństwa Sprzęgło hydrauliczne 6 Pompa cyrkulacyjna c.w.u. 16 MP calormatic 60 R1

19 SCHEMAT gazowe kotły grzewcze ecotec VU 66/, z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni 7 obiegów grzewczych z zaworami mieszającymi, podgrzewacze zasobnikowe VIH z pompą ładującą 1a BUS 1b 1a 1a 1a 1b 1a 1b 1a 1a 1b a Uwaga! Rysunek uproszczony! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono niezbędnych dla jej prawidłowego funkcjonowania elementów odcinających i zabezpieczających. Należy przestrzegać zachowania odpowiednich norm i wytycznych. Pompa obiegowa Podgrzewacz zasobnikowy ciepłej wody VIH Zawór termostatyczny grzejnika 1a Moduł zaworu mieszającego VR 60 1 Trójdrogowy zawór mieszający Czujnik temperatury zasilania VR a Czujnik temperatury zasilania VR do regulacji kaskadowej 1 Zdalne sterowanie VR 90 Czujnik temperatury podgrzewacza zasobnikowego VR 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Grupa bezpieczeństwa Sprzęgło hydrauliczne 6 Pompa cyrkulacyjna c.w.u. MP calormatic 60 R1

20 SCHEMAT gazowe kotły grzewcze ecotec VU 66/, z regulatorem kaskadowym VRC 60, 1 obieg bezpośredni 7 obiegów grzewczych z zaworami mieszającymi, podgrzewacze zasobnikowe VIH z pompą ładującą Opis instalacji gazowe kotły grzewcze VU 66/ Pogodowa regulacja ogrzewania z wykorzystaniem regulatora kaskadowego VRC 60 Przygotowywanie ciepłej wody z wykorzystaniem ładowania zasobnika VIH w systemie rozdziału (z ostatniego kotła w kaskadzie) Przygotowywanie ciepłej wody z wykorzystaniem ładowania dodatkowego zasobnika VIH poprzez zamianę obiegu z mieszaczem na obieg zasobnika. Kaskadowe załączanie kotłów bez zmiany kolejności załączania 1 obieg bezpośredni, 7 obiegów grzewczych z zaworami mieszającymi Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się zarówno do instalacji grzewczych o małej jak i dużej pojemności wodnej oraz do niskotemperaturowych systemów grzewczych, np. do systemów ogrzewania podłogowego Każdy kocioł jest wyposażony w pompę kotłową i czujnik temperatury kotła Każdy kocioł musi posiadać osobny moduł VR 0, który można wmontować do listwy sterowniczej kotła. Moduły VR 0 sterują pracą kaskady kotłów. Moduły te są połączone magistralą z regulatorem ogrzewania VRC 60 Obiegi grzewcze oraz kaskadę kotłów uruchamia pogodowy regulator VRC 60. W każdym obiegu grzewczym można wykorzystać zdalne sterowanie VR 90 Możliwość rozbudowy kaskady do maks. 6 kotłów (dzięki modułom kotłowym VR 0 od -go kotła) Możliwość dalszej rozbudowy obiegów grzewczych dzięki naściennym modułom mieszaczy VR 60 (maks. 6 szt. VR 60 jeden moduł VR 60 na dwa obiegi z mieszaczem) Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr katalogowy 1 Gazowy kocioł grzewczy VU 66/ patrz, cennik Pompa kotłowa wypos. kotła Podgrzewacz zasobnikowy ciepłej wody VIH patrz, cennik Zawór termostatyczny grzejnika x 1) wypos. dodatkowe 1 Pogodowy, kaskadowy regulator ogrzewania, zestaw VRC 60 dla obiegów grzewczych 1 i (wraz z poz. 16a, a, i - szt.) 1a Moduł zaworu mieszającego VR (wraz z poz. po szt. ) 1b Moduł kotłowy VR Trójdrogowy zawór mieszający z siłownikiem VRM - 1 / VRM - / VRM -1 VRM -1 1 / po 1 1) a Czujnik temperatury zewnętrznej 1 w zestawie regulatora VRC 60 Czujnik temperatury zasilania VR 8 w zestawie VRC 60 i VR 60 0 Czujnik temperatury kotła W kotle VU 66 1 Zdalne sterowanie VR Czujnik temperatury podgrzewacza zasobnikowego w zestawie VRC 60 7 Pompa ładująca podgrzewacza zasobnikowego wypos. dodatkowe 0 Zawór zwrotny 16 wypos. dodatkowe 1 Zawór regulacyjny ze wskaźnikiem położenia 8 wypos. dodatkowe Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyżej 00 l 1) Sprzęgło hydrauliczne 1 wypos. dodatkowe 6 Pompa cyrkulacyjna c.w.u. wypos. dodatkowe 1) Ilość i wielkość alternatywnie w zależności od instalacji MP calormatic 60 R1

21 SCHEMAT gazowe kotły grzewcze VK.../9 z regulatorem kaskadowym VRC 60, regulowane podniesienie temperatury powrotu, 1 obieg bezpośredni obiegów grzewczych z zaworami mieszającymi, podgrzewacz zasobnikowy w systemie rozdziału 16a 1 1a 0 V~ 1a 1a 0 V~ 0 V~ V~ 0 V~ 0 V~ 1a 1a 1a 1a 0 V~ Kocioł Kocioł Kocioł Kocioł 1 Uwaga! Rysunek uproszczony! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono niezbędnych dla jej prawidłowego funkcjonowania elementów odcinających i zabezpieczających. Należy przestrzegać zachowania odpowiednich norm i wytycznych. 1 Gazowy kocioł grzewczy atmocraft VK.../9 Pompa kotłowa Podgrzewacz zasobnikowy ciepłej wody VIH 1 Regulator VRC 60 1a Moduł mieszaczy VR 60 1b Moduł kotła VR 0 1 Trójdrogowy zawór mieszający do podniesienia temperatury powrotu Czujnik temperatury zasilania w sprzęgle hydraulicznym Czujnik temperatury powrotu VR w obiegu kotła Czujnik temperatury podgrzewacza zasobnikowego VR 7 Pompa ładująca podgrzewacz zasobnikowy 0 Zawór zwrotny Grupa bezpieczeństwa Sprzęgło hydrauliczne 6 Pompa cyrkulacyjna c.w.u. MP calormatic 60 R1

22 SCHEMAT gazowe kotły grzewcze VK.../9 z regulatorem kaskadowym VRC 60, regulowane podniesienie temperatury powrotu, 1 obieg bezpośredni obiegów grzewczych z zaworami mieszającymi, podgrzewacz zasobnikowy w systemie rozdziału 1a 1b 1c 1d 1e 1f 1a 1a 0 V~ 0 V~ Uwaga! Rysunek uproszczony! Na przedstawionym tutaj schemacie instalacji grzewczej nie zamieszczono niezbędnych dla jej prawidłowego funkcjonowania elementów odcinających i zabezpieczających. Należy przestrzegać zachowania odpowiednich norm i wytycznych. Pompa obiegu grzewczego Zawór termostatyczny grzejnika 1 Pogodowy, kaskadowy regulator ogrzewania VRC 60 1a Moduł zaworu mieszającego VR 60 1 Trójdrogowy zawór mieszający 16a Czujnik temperatury zewnętrznej Czujnik temperatury zasilania Termostat przylgowy VR 96 1 Zdalne sterowanie VR 90 0 Zawór zwrotny 1 Zawór regulacyjny ze wskaźnikiem położenia 0 Sprzęgło hydrauliczne Zawór sterowany temperaturą pokojową MP calormatic 60 R1

23 SCHEMAT gazowe kotły grzewcze VK.../9 z regulatorem kaskadowym VRC 60, regulowane podniesienie temperatury powrotu, 1 obieg bezpośredni obiegów grzewczych z zaworami mieszającymi, podgrzewacz zasobnikowy w systemie rozdziału Opis instalacji Cztery gazowe kotły grzewcze VK.../9 Pogodowa regulacja ogrzewania z wykorzystaniem regulatora kaskadowego VRC 60 Kaskada kotłów Podniesienie temperatury powrotu z wykorzystaniem zaworu mieszającego i sprzęgła hydraulicznego 1 obieg bezpośredni, obiegów grzewczych z zaworami mieszającymi Przygotowywanie ciepłej wody z wykorzystaniem podgrzewacza zasobnikowego VIH w systemie rozdziału (ostatni kocioł ładuje zasobnik) Wytyczne do projektowania konfiguracji: Ten rodzaj konfiguracji nadaje się do wszystkich instalacji grzewczych w tym również o dużej pojemności wodnej (np. modernizowane instalacje ogrzewania grawitacyjnego) oraz do niskotemperaturowych systemów grzewczych, np. do systemów ogrzewania podłogowego Każdy kocioł jest wyposażony w pompę obiegową i zawór mieszający do podniesienia temperatury powrotu. Wartość temperatury powrotu kotła kontroluje czujnik, usytuowany w obiegu kotła Każdy kocioł musi posiadać osobny moduł VR 0, który można wmontować do listwy sterowniczej kotła. Moduły te są połączone magistralą z regulatorem ogrzewania VRC 60 Obiegi grzewcze oraz kaskadę kotłów uruchamia pogodowy regulator VRC 60. Trzy dodatkowe obiegi grzewcze są regulowane przez moduły zaworu mieszającego VR 60. W każdym obiegu grzewczym można wykorzystać zdalne sterowanie VR 90 Opis części składowych i numery zamówień Poz. Nazwa Szt. Nr katalogowy 1 Gazowy kocioł grzewczy atmocraft VK/9 patrz, cennik Pompa kotłowa i obiegowa wypos. dodatkowe Podgrzewacz zasobnikowy ciepłej wody VIH 1 1 Pogodowy, kaskadowy regulator ogrzewania, zestaw VRC 60 (wraz z poz. 16a, szt. i ) 1a Moduł zaworu mieszającego VR 60 (wraz z poz. i ) 1b Moduł kotłowy VR 0 montowany w pulpicie sterowniczym kotła 1 Trójdrogowy zawór mieszający z siłownikiem VRM - 1 / VRM - / VRM -1 VRM -1 1 / po 1 1) a Czujnik temperatury zewnętrznej 1 w zestawie VRC 60 Czujnik temperatury zasilania VR 6 w zestawie VRC 60 i VR 60 Czujnik temperatury powrotu kotła grzewczego w zestawie VR 60 Termostat przylgowy Zdalne sterowanie VR Czujnik temperatury podgrzewacza zasobnikowego 1 w zestawie VRC 60 7 Pompa ładująca podgrzewacz zasobnikowy, wraz z zestawem ładowania podgrzewacza (do podgrzewaczy zasobnikowych VIH do 00) lub wypos. dodatkowe 0 Zawór zwrotny 7 wypos. dodatkowe 1 Zawór regulacyjny ze wskaźnikiem położenia wypos. dodatkowe Grupa bezpieczeństwa do przyłączenia zimnej wody przy nadciśnieniu w sieci do barów: do podgrzewaczy o pojemności do 00 l do podgrzewaczy o pojemności powyżej 00 l 1) Sprzęgło hydrauliczne 1 wypos. dodatkowe 6 Pompa cyrkulacyjna 1 wypos. dodatkowe Zawór sterowany temperaturą pokojową x 1) wypos. dodatkowe 1) Ilość i wielkość alternatywnie w zależności od instalacji MP calormatic 60 R1 1

24 PROJEKTOWANIE OBIEGÓW GRZEWCZYCH Typy odbiorników ciepła: Przykład 1 - obieg z mieszaczem c.o. Typ obiegu: Obieg z mieszaczem c.o.: Każdy obieg mieszacza (z regulatora VRC 60 lub VR 60) może zostać skonfigurowany w regulatorze jako obieg grzewczy z mieszaczem c.o. Ten rodzaj obiegu stosowany jest dla instalacji grzejnikowych lub podłogowych sterowanych wg krzywej grzewczej Możliwość zaprogramowania trzech okresów temperatury dziennej w ciągu doby programowanych w cyklu tygodniowym W przypadku ogrzewania podłogowego należy obowiązkowo zastosować termostat przylgowy nr. kat () ograniczający maks. temperaturę zasilania przez odłączenie pompy obiegowej () MP calormatic 60 R1

25 PROJEKTOWANIE OBIEGÓW GRZEWCZYCH Typy odbiorników ciepła: Przykład - obieg zasobnika Typ obiegu: Obieg zasobnika: Każdy obieg mieszacza (z regulatora VRC 60 lub VR 60) może zostać skonfigurowany w regulatorze jako obieg zasobnika Ten rodzaj obiegu stosowany jest dla dodatkowego zasobnika c.w.u. lub grupy zasobników c.w.u., dla podłączenia zewnętrznego układu basenowego lub nagrzewnic wentylacyjnych załączanych na żądanie (przekaźnikiem) W przypadku zastosowania większej liczby zasobników VIH zalecane jest stosowanie układu Tichelmann a (p. rysunek) Indywidualne ustawienie temperatury i programu czasowego zasobnika niezależnie od 1-szego zasobnika podłączonego bezpośrednio do regulatora Program czasowy zasobnika jest możliwy do zastosowania również dla pompy cyrkulacyjnej (zalecane zastosowanie dodatkowego programatora) W przypadku gdy w miejsce czujnika temperatury VR () podłączony zostanie zewnętrzny przekaźnik, możliwe jest sterowanie układem zasilania basenu lub nagrzewnic wentylacyjnych na żądanie: zwarcie styków praca pompy (7), temperatura ładowania nastawialna od o C do 8 o C rozwarcie styków - wyłączenie pompy po wybiegu wynoszącym min (nast. -9 min.) PLI A.0

26 PROJEKTOWANIE OBIEGÓW GRZEWCZYCH Typy odbiorników ciepła: Przykład - obieg stałotemperaturowy Typ obiegu: Obieg stałotemperaturowy: Każdy obieg mieszacza (z regulatora VRC 60 lub VR 60) może zostać skonfigurowany w regulatorze jako obieg stałotemperaturowy Ten rodzaj obiegu stosowany jest dla nagrzewnic wentylacyjnych Indywidualne ustawienie zadanej temperatury zasilania dziennej i nocnej od - 90 o C oraz programu czasowego Niezależne od temp. zewnętrznej utrzymywanie temperatury zasilania (dziennej lub nocnej) W przypadku podłączenia przekaźnika z odbiornika (np. układu sterowania nagrzewnic) do wtyczki TEL regulatora, możliwe jest sterowanie układem na żądanie: zwarcie styków praca pompy, temperatura zasil. dzienna rozwarcie styków - wyłączenie przeciwzamarzaniowe obiegu stałotemperaturowego 0 1 MP calormatic 60 R1

27 PROJEKTOWANIE OBIEGÓW GRZEWCZYCH Typy odbiorników ciepła: Przykład - podwyższenie temperatury powrotu kotła Typ obiegu: Podwyższenie temp. powrotu kotła: Każdy obieg mieszacza (z regulatora VRC 60 lub VR 60) może zostać skonfigurowany w regulatorze jako obieg podwyższenia temp. powrotu kotła Ten rodzaj obiegu stosowany jest dla kotłów żeliwnych Vaillant o mocy pow. 60 kw 0 V~ wymagających podwyższania temperatury powrotu (kotły gazowe > 1 l. zładu /kw mocy kotła, kotły olejowe > l. zładu / kw mocy kotła) Mieszacz podłączany jest do regulatora VR 60 (lub VRC 60), pompa kotłowa do modułu VR 1 montowanego w kotle lub do listwy kotła W przypadku ładowania zasobnika VIH w systemie rozdziału (ostatni kocioł ładuje zasobnik) należy zamontować w kotle ładującym zasobnik dodatkowy czujnik temp. zasilania VR jako czujnik temperatury kotła i podłączyć do regulatora VRC 60. K 1 1b 1 1 PLI A.0
