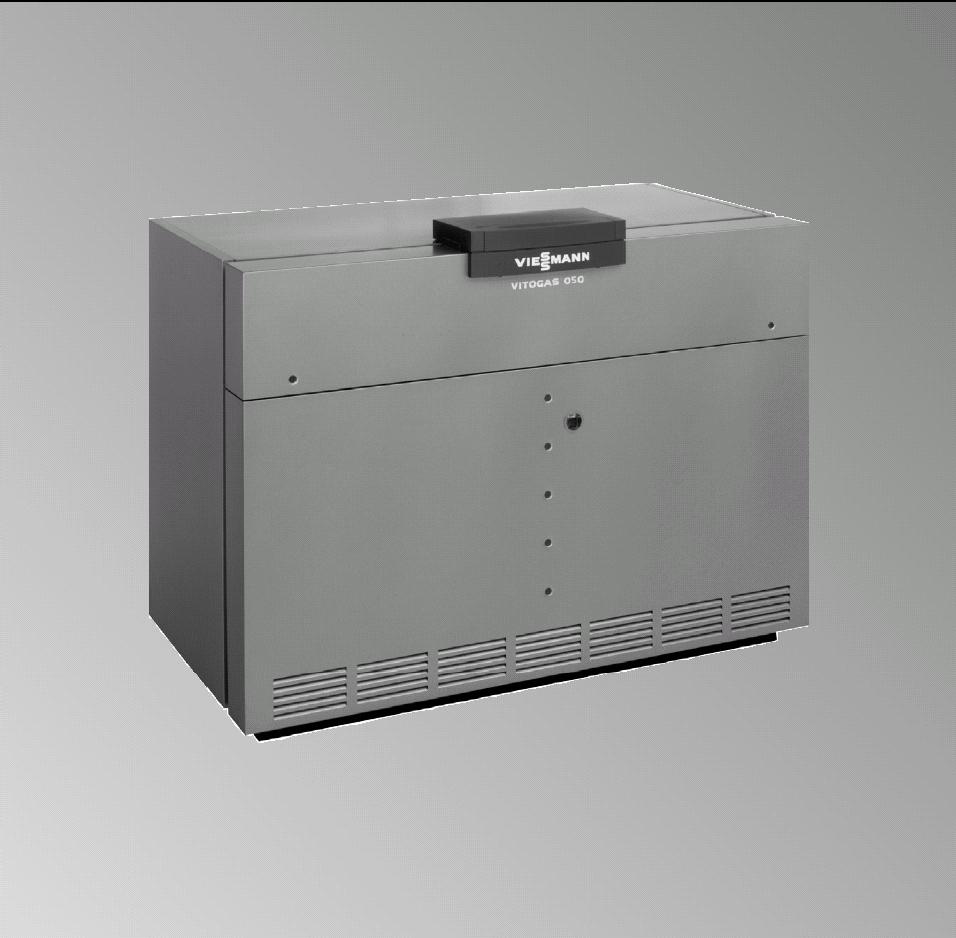

1 Typ GS0A, 7 do 40kW Instrukcja eksploatacji Vitogas 0 Typ GS0A, 7 do 40 kw jako instalacja wielokotłowa do 4 kw Niskotemperaturowy kocioł gazowy o żeliwnej konstrukcji segmentowej do pracy z płynnie obniżaną temperaturą wody w kotle z regulatorem Vitotronic Z palnikiem atmosferycznym z układem mieszania wstępnego w wersji na gaz ziemny lub płynny UWAGA! Dokładne informacje dotyczące parametrów technicznych urządzeń znajdują się w Danych technicznych. VITOGAS 0 V

2 Typ GS0A, 7 do 40kW Charakterystyka techniczna Gazowy niskotemperaturowy kocioł grzewczy do pracy z płynnie obniżaną temperaturą wody w kotle z regulatorem Vitotronic z jednostopniowym palnikiem atmosferycznym z układem mieszania wstępnego. Dane techniczne Znamionowa moc cieplna kw Znamiononowe obciążenie cieplne kw 78, 9, 04,4 7,4 0,4 4,5 5, Oznakowanie CE CE-0085 AS 097 Powierzchnie ogrzewalne m 6, 7,5 8,6 9,8 0,,, Współczynnik k izolacji cieplnej W/m *K 0,45 0,45 0,45 0,45 0,45 0,45 0,45 Dopuszczalna temperatura na zasilaniu (=temperatura progowa) o C Dop. nadciśnienie robocze bar Ciśnienie na przyłączu gazu (ciśnienie znamionowe) Gaz ziemny Gaz płynny Maks. dop. ciśnienie na przyłączu gazu Gaz ziemny Gaz płynny Wymiary całkowite Długość korpusu kotła w stanie wysyłkowym Długość całkowita b Szerokość a Wysokość bez regulatora Wysokość z regulatorem: - z reg. Vitotronic 00 (typ KC lub KC4) lub Vitotronic 0 (typ KW5) - z reg. Vitotronic 00 (typ GC) lub Vitotronic 00 (typ GW) Wysokość całkowita z kolanem rurowym spalin c Długość korpusu Wymiary segmentów Człon boczny szer. x wys. x głęb. Człon środkowy szer. x wys. x głęb. Ilość członów żeliwnych Ilość rur palnika Ciężar korpusu kotła Ciężar całkowity Kocioł grzewczy z izolacją cieplną, palnikiem i regulatorem obiegu kotła szt. szt. kg kg 5, , , , , x 74 x x 585 x Pojemność wodna kotła litry 7,6 4,0 48, 5,6 59,0 64, 69,6 Przyłącza kotła grzewczego Zasilanie i powrót kotła Spust R (gw. zew.) R (gw. zew.) Średnica wewnętrzna przewodu do naczynia przeponowego DN R Zawór bezpieczeństwa Przewód wyrzutowy DN R DN R ¼ 5 ¼ 5 ¼ 5 ¼ Przyłącze gazu R (gw. zew.) Parametry przyłącza w odniesieniu do maks. obciążenia gazem H ub gaz ziemny GZ- 9,45 kwh/m 4,0 MJ/m gaz ziemny GZ-4,5 8, kwh/m 9,5 MJ/m gaz płynny,79 kwh/m 46,04 MJ/m m /h m /h kg/h 8,9 9,6 6, 9,66, 7,4 48,05,84 8,6 5,4 4,44 9,8 585,80 6,04 0, 5, ,9 7,65, 5, ,56 9,5,4

3 Typ GS0A, 7 do 40kW Znamionowa moc cieplna kw Paramerty spalin * Temperatura: - przy temperaturze wody w kotle wynoszącej o C - przy temperaturze wody w kotle wynoszącej 80 o C Masowe natężenie przepływu przy zawartości CO Wymagane ciśnienie tłoczenia Króciec spalin O C o C kg/h % Pa (śr. zew.) ,8 0, , 0, ,8 0, ,6 0, ,9 0, ,9 0, , 0, Sprawność znormalizowana % przy temp. systemu grzewczego 75/60 o C Strata dyżurna % 0,7 0,69 0,67 0,65 0,64 0,6 0,6 przy temp. wody w kotle 60 o C * Wartości rachunkowe do projektowania instalacji spalinowej wg normy EN 84 w odniesieniu do 0% CO w przypadku gazu ziemnego. Temperatura spalin brutto przy temperaturze powietrza do spalania wynoszącej o C. emperatura spalin przy temperaturze wody w kotle wynoszącej o C jest miarodajna przy projektowaniu instalacji spalinowej. Temperatura spalin przy temperaturze wody wynoszącej 80 o C służy do określenia zakresu zastosowania przewodów spalin przy maksymalnie dopuszczalnych temperaturach roboczych. Wskazówka Jeżeli ciśnienie na przyłączu gazu przekracza maksymalną dopuszczalną wartość, należy przyłączyć oddzielny regulator ciśnienia przed instalacją. Wymiary korpusu kotła Przy trudnościach z wstawieniem można zdemontować palnik oraz rurę wody zasilającej i powrotnej. W ten sposób głębokość korpusu kotła zostaje zredukowana z 9 na 68. Tabela wymiarów Znamionowa moc cieplna kw a

4 Typ GS0A, 7 do 40kW Kocioł grzewczy z izolacją cieplną i regulatorem obiegu kotła z regulatorem Vitotronic 00 (typ KC lub KC4) lub Vitotronic 0 (typ KW5) E GA KR Spust i przeponowe naczynie wzbiorcze Przyłącze gazu Powrót do kotła KV SSI Zasilanie kotła Przerywacz ciągu Tabela wymiarów Znamionowa moc cieplna kw a b c d e Kocioł grzewczy z izolacją cieplną i regulatorem obiegu kotła z regulatorem Vitotronic 00 (typ GC) lub Vitotronic 00 (typ GW) iuwaga! Minimalna grubość ścianek wynosi 5 4

5 Typ GS0A, 7 do 40kW Wskazówki dotyczące bezpieczeństwa i eksploatacji Przepisy bezpieczeństwa Należy przestrzegać krajowych przepisów bezpieczeństwa w zakresie eksploatacji urządzeń ciśnieniowych. Wskazówka! Przed przystąpieniem do czynności eksploatacyjnych należy starannie przeczytać tę instrukcję oraz instrukcje obsługi wszystkich urządzeń zamontowanych w kotłowni. Prace przy urządzeniu Montaż, konserwacja, naprawy muszą być wykonywane przez autoryzowane firmy (firmy instalatorskie / firmy serwisowe). Prace przy instalacji gazowej może wykonywać wyłącznie instalator, który jest do tego upoważniony przez zakład gazowniczy. Bezpieczne użytkowanie kotła nie wymaga stałej obecności osób obsługujących, pod warunkiem, że jest on wyposażony w osprzęt zabezpieczający i ciśnieniowy, który powoduje wyłączenie kotła po wystąpieniu zakłóceń, bez możliwości jego uszkodzenia. Czynności obsługowe kotła może wykonywać wyłącznie osoba posiadająca stosowne uprawnienia eksploatacyjne zgodne z wymaganiami URE. Nadzór nad pracownikami wykonującymi czynności obsługowe kotła może wykonywać wyłącznie osoba posiadająca stosowne uprawnienia dozorowe zgodnie z wymaganiami URE. Wskazówka! Przy pracach przy urządzeniu należy: odłączyć je od napięcia (np. wyłącznikiem głównym) i zabezpieczyć przed ponownym włączeniem, zamknąć zawór odcinający gazu/oleju i zabezpieczyć przed przypadkowym otwarciem. Uruchamianie, praca i zatrzymanie kotła wraz z zatrzymaniem awaryjnym Warunkiem prawidłowej eksploatacji kotła jest wykonanie pierwszego uruchomienia przez autoryzowanego fachowca (firmę instalatorską / firmę serwisową) legitymującego się paszportem z aktualnym wpisem. Włączenie kotła następuje automatycznie po otrzymaniu dyspozycji od regulatora przy otwartym zaworze gazu i włączonym zasilaniu palnika oraz regulatora. Ruch kotła jest nadzorowany automatycznie przez regulator, który realizuje program grzewczy zgodnie z założonymi parametrami. patrz instrukcja obsługi regulatora. Zatrzymanie kotła / palnika wynika ze zrealizowania zaprogramowanych w regulatorze nastaw grzewczych. Ponadto zatrzymanie pracy palnika może wynikać z zadziałania automatycznych zabezpieczeń kotła spowodowane przez: - zbyt wysoką temperaturę wody w kotle -STB (ogranicznik temperatury maksymalnej), - zbyt niski poziom wody w kotle - czujnik poziomu wody, - awaryjne wyłączenie palnika - automat palnikowy Powyższy stan wymaga od obsługującego kotłownię usunięcia przyczyn zadziałania zabezpieczeń i skasowania usterki. patrz instrukcja obsługi regulatora lub kotła. Uwaga! W przypadku kilkukrotnego zadziałania zabezpieczeń konieczne jest zlecenie naprawy autoryzowanemu fachowcowi (firmie instalatorskiej / firmie serwisowej). W przypadkach szczególnych awaryjnego wyłączenia kotła można dokonać: wyłącznikiem awaryjnym kotłowni, zamykając dopływ gazu, wyłączając zasilanie regulatora. Przygotowanie kotła do badań Ze względu na parametry techniczne kocioł podlega dozorowi ograniczonemu. Odcięcie od instalacji musi być zrealizowane na rurach zasilającej i powrotnej. Wejście do kotła po stronie wodnej jest niemożliwe, a oględziny kontrolne korpusu kotła wymagają po stronie: - wodnej - zdemontowania zaślepek i przyłączy wodnych oraz użycia wziernika (endoskopu), - spalinowej - zdemontowania palnika, zawirowywaczy i pokrywy rewizyjnej na przerywaczu ciągu. patrz "Instrukcja montażu kotła". 5

6 Typ GS0A, 7 do 40kW Wymagania dotyczące konserwacji i kontroli stanu kotła oraz jego osprzętu W celu zapewnienia bezpiecznej eksploatacji kotła konieczne jest przeprowadzanie regularnych kontroli i przeglądów. Małe przeglądy eksploatacyjne należy przeprowadzać nie rzadziej niż co 6 miesięcy, a duże przeglądy eksploatacyjne i przeglądy palnika nie rzadziej niż co miesięcy. UWAGA: Przeglądy należy zlecić autoryzowanemu fachowcowi (firmie instalatorskiej / firmie serwisowej). Zakres czynności eksploatacyjnych Miesięczne kontrole eksploatacyjne: - kilkakrotne sprawdzenie ciśnienia w instalacji, - sprawdzenie zadziałania zaworu bezpieczeństwa, - sprawdzenie działania urządzeń regulacyjnych, - sprawdzenie i ew. doszczelnienie uszczelek, - sprawdzenie wentylacji nawiewno- -wywiewnej kotłowni. Mały przegląd eksploatacyjny: kontrola szczelności uszczelek i sznurów uszczelniających, kontrola elementów termoizolacyjnych komory spalania, kontrola urządzeń zabezpieczających (zawór bezpieczeństwa, STB), analiza spalin (), kontrola naczynia przeponowego, analiza parametrów () fizykochemicznych wody: surowej (minimum twardość ogólna i odczyn), do uzupełniania (minimum twardość ogólna i odczyn), kotłowej (minimum twardość ogólna, stężenie wolnego tlenu i odczyn). Duży przegląd eksploatacyjny: kontrola szczelności uszczelek i sznurów uszczelniających, kontrola elementów termoizolacyjnych komory spalania, kontrola urządzeń zabezpieczających (zawór bezpieczeństwa, STB), analiza spalin (), czyszczenie części spalinowej kotła, test przekaźników, kontrola nastaw automatyki, kontrola naczynia przeponowego, analiza parametrów () fizykochemicznych wody: surowej (minimum twardość ogólna i odczyn), do uzupełniania (minimum twardość ogólna i odczyn), kotłowej (minimum twardość ogólna, stężenie wolnego tlenu i odczyn), kontrola izolacji termicznej kotła. Przegląd palnika gazowego: pomiar prądu jonizacji, sprawdzenie przyłączy elektrycznych, czyszczenie palnika, kontrola zamontowania rur palnika, kontrola i ewentualna wymiana elektrod zapłonowej i jonizacyjnej, sprawdzenie szczelności zaworów w armaturze gazowej, sprawdzenie i ewentualna wymiana wkładki filtrującej w armaturze gazowej, sprawdzenie szczelności wszystkich połączeń na ścieżce gazowej, regulacja palnika, analiza spalin. UWAGI: () Jeżeli stwierdzony zostanie znaczny wzrost temperatury spalin należy przeprowadzić czyszczenie części spalinowej kotła. () Analizę parametrów fizykochemicznych wody należy przeprowadzać nie rzadziej niż po wymianie 0% objętości zładu. () W przypadku kotłowni, w której obiegi grzewcze nie są oddzielone od obiegu kotłowego a instalacja zanieczyszczona jest osadami lub ubytki wody przekraczają miesięcznie 0% objętości zładu, kontrolę należy przeprowadzać co miesiące. 6

7 Typ GS0A, 7 do 40kW Konserwacja strony wodnej Konserwacja strony wodnej może odbywać się na mokro Po całkowitym napełnieniu kotła wodą należy ph wody kotłowej doprowadzić do wartości 9,5 poprzez dodanie do niej preparatu alkalizującego oraz środka wiążącego tlen. Kocioł można także wysuszyć przez naturalną wentylację otwierając wszystkie otwory, pod warunkiem, że powietrze jest o małej zawartości wilgoci. Zabezpieczenie komory spalania i powierzchni po stronie spalinowej Wystarczającym sposobem jest osuszenie i oczyszczenie kotła. ( Instrukcja obsługi i serwisu ). Przy dużej wilgotności powietrza, lub w pobliżu zbiorników wodnych zaleca się dodatkowo naniesienie filmu olejowego na popwierzchnie żeliwne. Sposób postępowania w przypadku wystąpienia uszkodzenia, nieprawidłowości lub zakłóceń w pracy W przypadku wystąpienia uszkodzenia, nieprawidłowości lub zakłóceń w pracy kotła, palnika, regulatora lub osprzętu należy zlecić ich usunięcie autoryzowanemu fachowcowi (firmie instalatorskiej / firmie serwisowej). UWAGA: W przypadku wystąpienia nieszczelności korpusu kotła Użytkownik musi zlecić właściwemu Oddziałowi Urzędu Dozoru Technicznego przeprowadzenie rewizji nadzwyczajnej Sposób i zakres rejestracji parametrów eksploatacyjnych Do obowiązków osoby obsługującej kocioł należy m. in. sprawdzenie: stanu licznika wody uzupełniającej, ciśnienia wody i jego wahania w instalacji grzewczej, ciśnienia gazu i jego wahania w rurociągu zasilającym, iuwaga: Wszystkie parametry eksploatacyjne oraz: odstępstwa od normalnej pracy kotła (kotłowni), wszystkie działania serwisowe, obsługowe i naprawcze dotyczące kotła (kotłowni), wymiany elementów kotła (kotłowni), inne istotne uwagi o przebiegu pracy kotła (kotłowni). powinny być odnotowane w dzienniku ruchu kotła. 7

8 Typ GS0A, 7 do 40kW Deklaracja zgodności My, firma Viessmann Werke GmbH & Co KG, D-7 Allendorf, oświadczamy z pełną odpowiedzialnością, że nasz produkt Vitogas 0 z regulatorem obiegu kotła Vitotronic jest zgodny z następującymi normami: DIN EN 97 DIN EN 60 5 DIN EN 65 DIN EN DIN EN DIN EN Zgodnie z postanowieniami zawartymi w dyrektywach: 90/96/EWG 89/6/EWG 7/ /EWG 9/ 4/EWG wyrób ten został oznaczony symbolem: Produkt ten spełnia wymogi dyrektywy sprawnościowej (9/4/EWG) dla niskotemperaturowych kotłów grzewczych. Do celów wymaganej rozporządzeniem o poszanowaniu energii (EnEV) oceny energetycznej instalacji grzewczych i wentylacyjnych wg DIN V 470-0, można do określania parametrów instalacji dla produktu Vitogas 0 wykorzystać parametry produktu, wyznaczone przy badaniach homologacyjnych WE wg dyrektywy sprawnościowej (patrz tabela Dane techniczne ). Allendorf, dnia czerwca 06 Viessmann Werke GmbH&Co KG ppa. Manfred Soer 8
