1 VIESMANN VITOGAS Niskotemperaturowy kocioł gazowy 11 do 60 kw Wytyczne projektowe VITOGAS 200-F Typ GS2 Niskotemperaturowy kocioł gazowy, 11 do 60 kw Do pracy z płynnie obniżaną temperaturą wody w kotle Z palnikiem z układem mieszania wstępnego na gaz ziemny oraz na gaz płynny Automatyczny Dopuszczalne ciśnienie robocze 3 bar Numer identyfikacyjny produktu: CE 0085 AS 0297 VITOGAS 100-F Typ GS1D Niskotemperaturowy kocioł gazowy, 29 do 60 kw Do pracy z płynnie obniżaną temperaturą wody w kotle Z palnikiem z układem mieszania wstępnego na gaz ziemny oraz na gaz płynny Automatyczny Dopuszczalne ciśnienie robocze 3 bar Numer identyfikacyjny produktu: CE 0085 AS /2010

2 Spis treści Spis treści 1. Informacje o wyrobie 1. 1 Vitogas 200-F... 4 Zalety... 4 Ustawienie fabryczne... 4 Potwierdzenie zgodności Warunki eksploatacyjne Dane techniczne... 6 Ustawienie Vitogas 100-F 2. 1 Opis wyrobu Zalety Ustawienie fabryczne Potwierdzenie zgodności Warunki eksploatacyjne Dane techniczne Ustawienie Pojemnościowy podgrzewacz wody 4. Wyposażenie dodatkowe instalacji 3. 1 Dane techniczne podgrzewacza Vitocell 100-V, typ CVA Ustawienie fabryczne Dane techniczne Vitocell 300-V, typ EVA Ustawienie fabryczne Dane techniczne Vitocell 100-H, typ CHA Ustawienie fabryczne Dane techniczne Vitocell 300-H, typ EHA Ustawienie fabryczne Przyłącze pojemnościowego podgrzewacza wody po stronie wody użytkowej Wyposażenie dodatkowe do przyłączenia pojemnościowego podgrzewacza wody do kotła grzewczego Połączenia systemowe z Vitocell Armatura zabezpieczająca wg DIN Wyposażenie dodatkowe obiegów grzewczych Rozdzielacz obiegu grzewczego Divicon Wyposażenie dodatkowe kotła Mieszacz 3-drogowy Mały rozdzielacz Podstawa na Vitogas 200-F Podstawa na Vitogas 100-F Czujnik kontrolny spalin Wskazówki projektowe 5. 1 Wybór znamionowej mocy cieplnej Projektowanie instalacji Instalacja spalinowa Wyposażenie techniczno-zabezpieczające Termiczny, odcinający zawór bezpieczeństwa Obiegi grzewcze Systemy rurowe z tworzywa sztucznego do grzejników Dodatkowe wymagania dotyczące ustawienia kotłów grzewczych przystosowanych do gazu płynnego w pomieszczeniach poniżej poziomu gruntu Urządzenie kontrolne spalin Zabezpieczenie przed brakiem wody Jakość wody w instalacji Regulatory 6. 1 Przegląd typów regulatorów Vitotronic 100, typ KC Vitotronic 100, typ KC Vitotronic 150, typ KB Vitotronic 200, typ KW Vitotronic 200, typ KW Dostarczane podzespoły Przyporządkowanie do typów regulatora Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Czujnik temperatury zewnętrznej Vitotronic 100, typ KC3, nr katalog Dane techniczne Ustawienie fabryczne Vitotronic 100, typ KC4, nr katalog Dane techniczne Stan wysyłkowy VIESMANN VITOGAS

3 Spis treści (ciąg dalszy) 6. 5 Vitotronic 150, typ KB2, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 200, typ KW4, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 200, typ KW5, nr katalog Dane techniczne Stan wysyłkowy Dodatkowe wyposażenie regulatora Przyporządkowanie wyposażenia do typu regulatora Zestaw uzupełniający do obiegu grzewczego z mieszaczem Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Kontaktowy czujnik temperatury Zanurzeniowy regulator temperatury Kontaktowy regulator temperatury Vitotrol 100, typ UTDB Vitotrol 100, typ UTDB-RF Wskazówka dotycząca sterowania temperaturą pomieszczenia (funkcja RS) za pomocą zdalnego sterowania Uwaga dotycząca regulatora Vitotrol 200 i Vitotrol Vitotrol Czujnik temperatury pomieszczenia Rozdzielacz KM-BUS Czujnik temperatury spalin Odbiornik sygnałów radiowych Rozszerzenie funkcji 0-10 V Funkcje w połączeniu z rozszerzeniem funkcji 0 10 V (wyposażenie dodatkowe) 62 Zewnętrzny zestaw uzupełniający H Vitocom 100, typ GSM Moduł sterujący-v Wykaz haseł VITOGAS VIESMANN 3

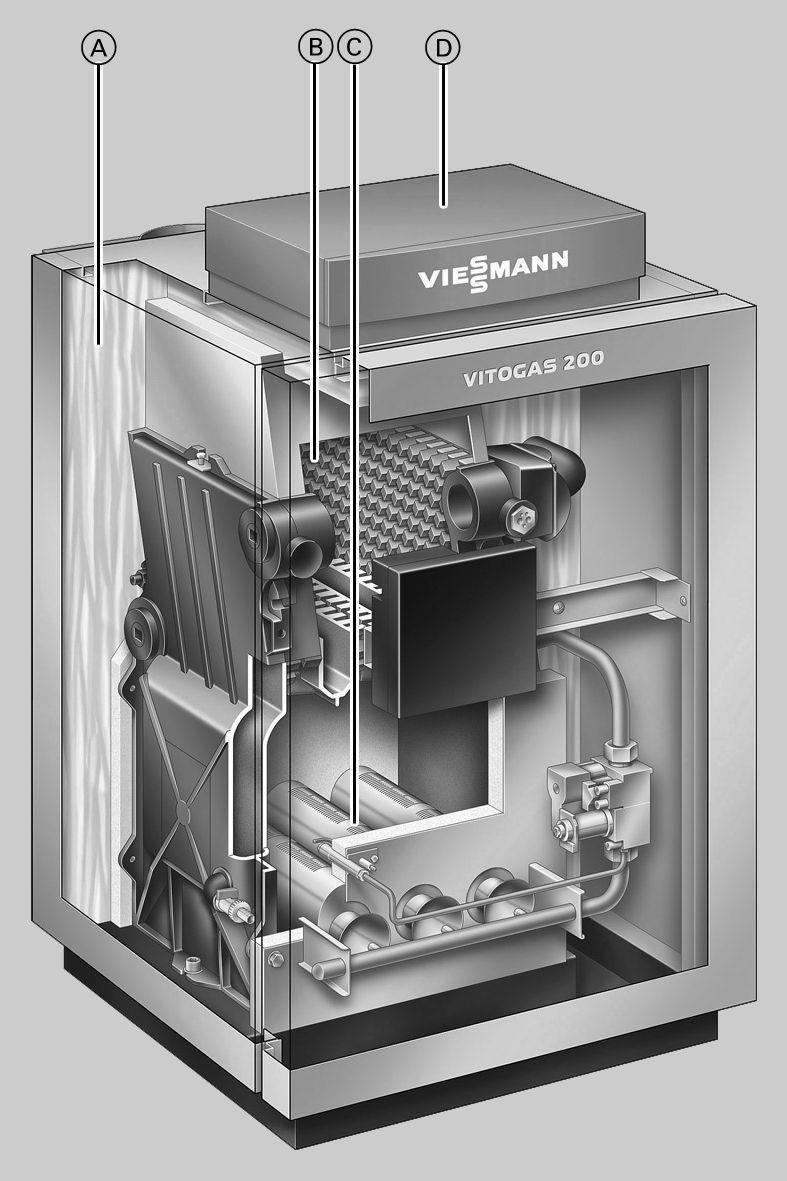

4 1 Informacje o wyrobie 1.1 Vitogas 200-F Zalety Sprawność znormalizowana: 84% (H s ) / 93% (H i ) Wysokie bezpieczeństwo eksploatacji i długa żywotność dzięki powierzchniom grzewczym ze specjalnego żeliwa szarego z grafitem płatkowym i niewielkim obciążeniom powierzchni grzewczych. Spalanie z niską emisją zanieczyszczeń dzięki jednostopniowemu, atmosferycznemu palnikowi z układem mieszania wstępnego Nie przekracza dolnych wartości granicznych symbolu ochrony środowiska Błękitny Anioł i szwajcarskiego rozporządzenia w sprawie ochrony atmosfery przed emisją zanieczyszczeń. Niskie zużycie energii dzięki obniżaniu temperatury wody w kotle wraz z rosnącymi temperaturami zewnętrznymi Wysokie bezpieczeństwo zapłonu oraz jego łagodny i cichy przebieg dzięki współosiowemu systemowi zapłonowemu Z możliwością ustawienia w kotłowni lub w pomieszczeniu pomocniczym dzięki niewielkim rozmiarom Możliwość kombinacji z podobnym w stylu pojemnościowym podgrzewaczem wody Ułatwione wstawianie kotła dzięki niewielkiemu ciężarowi i zwartej konstrukcji Powierzchnia grzewcza ze specjalnego żeliwa szarego zapewnia wysokie bezpieczeństwo eksploatacji i dużą trwałość A Wysoce skuteczna izolacja cieplna B Powierzchnie grzewcze ze specjalnego żeliwa szarego C Atmosferyczny palnik z układem mieszania wstępnego ze stali nierdzewnej D Cyfrowy regulator obiegu kotła Vitotronic Ustawienie fabryczne Kocioł grzewczy z zamontowaną izolacją cieplną i atmosferycznym palnikiem z układem mieszania wstępnego na gaz ziemny i płynny zgodnie z arkuszem roboczym DVGW G 260 lub lokalnymi przepisami Dostarczony kocioł grzewczy jest przystosowany do gazu ziemnego GZ-50 Do eksploatacji z gazem ziemnym GZ-41,5 dostarczany jest na zamówienie zestaw adaptacyjny. Zestaw adaptacyjny do gazu płynnego jest dostępny oddzielnie. Zestaw adaptacyjny do gazu płynnego zawiera czujnik ciśnienia gazu 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna Vitogas 200-F) 1 karton z regulatorem obiegu kotła i 1 pakiet dokumentacji technicznej 4 VIESMANN VITOGAS

5 Informacje o wyrobie (ciąg dalszy) Możliwe kombinacje kocioł grzewczy/pojemnościowy podgrzewacz wody, patrz cennik W celu ułatwienia montażu dostarczane są uchwyty do przenoszenia, patrz cennik 1 Potwierdzenie zgodności Oznaczenie CE zgodnie z istniejącymi dyrektywami WE Znak jakości ÖVGW wg rozporządzenia o znakach jakości (Niemcy) 1942 DRGBl. I dla wyrobów branży gazowej i wodnej Wartości graniczne spełniają wymagania symbolu ochrony środowiska Błękitny Anioł wg RAL UZ Warunki eksploatacyjne 1. Przepływ objętościowy wody grzewczej 2. Temperatura na powrocie do kotła (wartość minimalna) 3. Dolna temperatura wody w kotle (również do zabezpieczenia przed zamarzaniem) Wymogi Realizacja brak 35ºC Montaż odpowiedniego urządzenia podwyższającego temperaturę wody na powrocie (np. przez mieszacz 4-drogowy lub ograniczenie minimalne i/lub pompę podnoszącą na powrocie) 35ºC Przez regulator Viessmann (w zakresie dostawy) VITOGAS VIESMANN 5

6 Informacje o wyrobie (ciąg dalszy) 1.3 Dane techniczne 1 Gazowy kocioł grzewczy, konstrukcja typu B 11 /B 11 BS, kategoria II 2ELL3 P, a: II 2H3 B/P Znamionowa moc cieplna kw Znamionowe obciążenie cieplne kw 12,1 16,6 19,9 24,3 32,0 38,6 46,4 53,0 66,2 Powierzchnia grzewcza m 2 1,04 1,04 1,51 1,51 1,99 2,46 2,93 3,40 4,35 Współcz. U izolacji cieplnej W/m 2 K 0,45 0,45 0,45 0,45 0,45 0,45 0,45 0,45 0,45 Nr ident. produktu CE 0085 AS 0297 a: Nr rejestru ÖVGW G Ciśnienie na przyłączu gazu (ciśnienie znamionowe) Gaz ziemny mbar Gaz płynny mbar Maks. dop. ciśn. na przyłączu gazu Gaz ziemny mbar Gaz płynny mbar 57,5 57,5 57,5 57,5 57,5 57,5 57,5 57,5 57,5 Wymiary główne (wysokość wraz ze stopami regulacyjnymi 13 mm) Długość mm Długość całkowita c mm Szerokość a mm Szerokość całkowita b mm Wysokość bez regulatora mm Wysokość z regulatorem mm Wysokość z kolanem rurowym spalin mm d Wysokość podstawy mm Masa całkowita kg Kocioł grzewczy z izolacją cieplną, palnikiem i regulatorem obiegu kotła Pojemność wodna kotła litry 7,6 7,6 9,7 9,7 11,7 13,8 15,9 17,9 21,9 Dop. ciśnienie robocze bar Przyłącza kotła grzewczego Zasilanie i powrót kotła G 1½ 1½ 1½ 1½ 1½ 1½ 1½ 1½ 1½ Zabezpieczenie na zasilaniu G 1½ 1½ 1½ 1½ 1½ 1½ 1½ 1½ 1½ Spust R ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ Przyłącze gazu R ½ ½ ½ ½ ½ ½ ½ ½ ½ Parametry przyłącza w odniesieniu do maks. obciążenia Gaz ziemny GZ50/G20 m 3 /h 1,28 1,76 2,11 2,57 3,39 4,09 4,91 5,61 7,01 Gaz ziemny GZ41.5/G27 m 3 /h 1,49 2,04 2,45 2,99 3,94 4,75 5,71 6,52 8,15 Gaz płynny P/G31 kg/h 0,95 1,30 1,56 1,90 2,50 3,02 3,62 4,14 5,17 Parametry spalin (projektowe wartości obliczeniowe instalacji spalinowej wg EN 13384) Temperatury spalin (wartości brutto, zmierzone przy temperaturze powietrza do spalania wynoszącej 20 C) 50 C temperatura wody w kotle C (wartości pomiarowe, miarodajne do projektowania instalacji spalinowej) 80 C temperatura wody w kotle C (wartości pomiarowe do określenia zakresu zastosowania przewodów spalin z maks. dopuszczalnymi temperaturami roboczymi) Masowe natężenie przepływu Gaz ziemny kg/h przy zawartości % 5,5 5,0 5,0 4,8 5,0 5,2 6,5 6,1 6,0 CO 2 Gaz płynny kg/h przy zawartości CO 2 % 6,6 5,6 6,0 5,9 6,2 6,7 7,6 6,9 7,1 Wymagany ciąg kominowy Pa mbar 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 Przyłącze spalin Ø mm VIESMANN VITOGAS

7 Informacje o wyrobie (ciąg dalszy) Znamionowa moc cieplna kw Sprawność znormalizowana T V /T R = 75/60 C % 84 (H s ) / 93 (H i ) Ilość ciepła dyżurnego przy temperaturze % 1,9 1,5 1,5 1,2 1,1 1,0 0,9 0,8 0,8 wody w kotle 60 C Pozostałe wymiary przyłącza Średnica przewodu do naczynia DN zbiorczego R ½ ½ ½ ¾ ¾ ¾ ¾ ¾ ¾ Zawór bezpieczeństwa DN R ½ ½ ½ ½ ½ ½ ½ ½ ¾ Przewód spustowy DN R ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ 1 1 Wskazówka Jeżeli ciśnienie na przyłączu gazu przekracza maks. dopuszczalną wartość, należy przyłączyć oddzielny regulator ciśnienia przed instalacją. c 173 e f d SSI SV KV KR GA E a b A E GA KR Podstawa (wyposażenie dodatkowe) Spust i przeponowe naczynie zbiorcze Przyłącze gazu Powrót do kotła KV Zasilanie z kotła SSI Przerywacz ciągu SV Zabezpieczenie na zasilaniu Tabela wymiarów Znamionowa moc kw cieplna a mm b mm c mm d mm e mm f mm VITOGAS VIESMANN 7

8 Informacje o wyrobie (ciąg dalszy) 1 SSI SV KV GA Przyłącze gazu KR Powrót do kotła KV Zasilanie z kotła SSI Przerywacz ciągu SV Zabezpieczenie na zasilaniu KR GA 1531 E B B E Vitocell 100-H/300-H, patrz strony 27 i 30, dostępne są tylko konstelacje podane w cenniku. Spust i przeponowe naczynie zbiorcze Opór przepływu po stronie wody grzewczej Vitogas 200-F jest przeznaczony tylko do instalacji grzewczych wodnych pompowych. C Znamionowa moc cieplna 29 kw D Znamionowa moc cieplna 35 i 42 kw E Znamionowa moc cieplna 48 i 60 kw B A C D E 20 Opory przepływu w mbar Strumień przepływu w l/h A Znamionowa moc cieplna 11 i 15 kw B Znamionowa moc cieplna 18 i 22 kw 8 VIESMANN VITOGAS

9 Informacje o wyrobie (ciąg dalszy) Ustawienie Minimalne odstępy W celu ułatwienia montażu i konserwacji należy przestrzegać podanych wymiarów mm 700 mm 250 mm 250 mm Ustawienie Pomieszczenie kotłowni musi być wolne od zanieczyszczeń powietrza poprzez chlorowco-alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących). Pomieszczenie nie może być zapylone Powietrze w kotłowni nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. Kocioł grzewczy może być ustawiony w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowco-alkany tylko wówczas, gdy zostaną podjęte wystarczające środki, zapewniające niezakłócone doprowadzenie powietrza do spalania z zewnątrz. VITOGAS VIESMANN 9

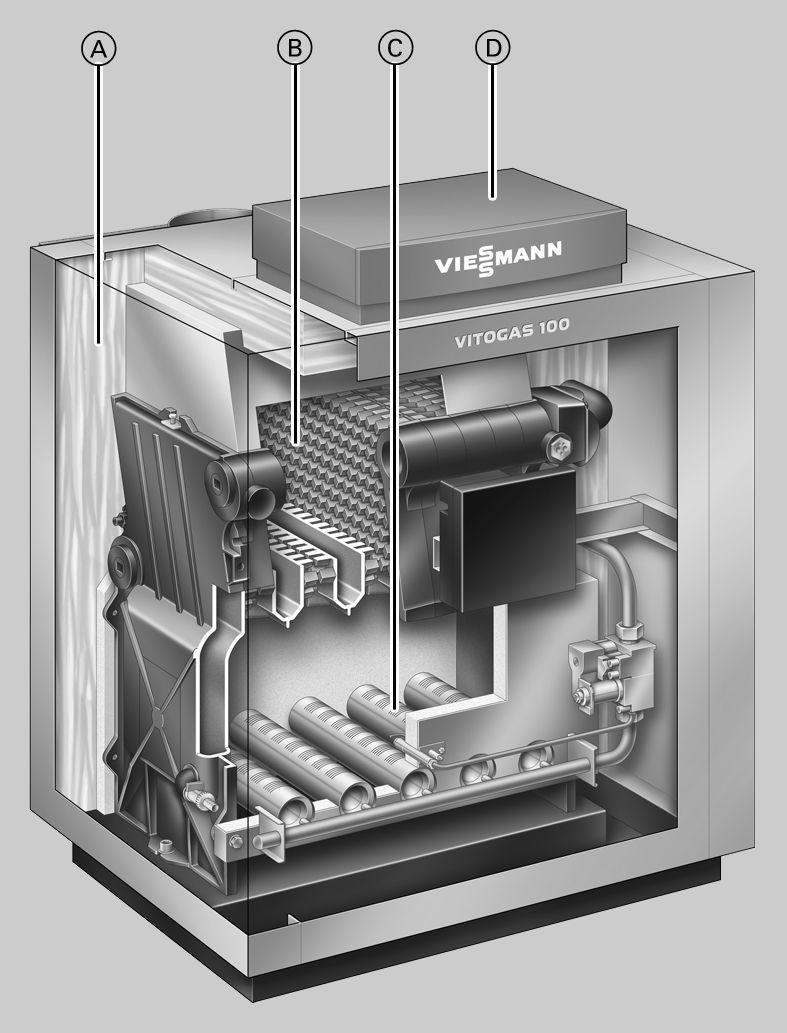

10 2 Vitogas 100-F 2.1 Opis wyrobu Zalety Sprawność znormalizowana: 83% (H s )/92% (H i ) Atmosferyczny kocioł gazowy z palnikiem z układem mieszania wstępnego Wysokie bezpieczeństwo eksploatacji przy dużych wahaniach ciśnienia w sieci i napięcia elektrycznego oraz długa żywotność dzięki powierzchniom grzewczym ze specjalnego żeliwa szarego z grafitem płatkowym i niewielkim obciążeniom powierzchni grzewczych Palnik rurkowy ze stali nierdzewnej z układem mieszania częściowego, z uzupełniającym systemem Renox do redukcji NO x Wysokie bezpieczeństwo zapłonu oraz jego łagodny i cichy przebieg dzięki współosiowemu systemowi zapłonowemu Z fabrycznie zamontowanym czujnikiem ciśnienia gazu do automatycznego włączania kotła po przerwie w dostawie gazu Ułatwione wstawianie kotła dzięki niewielkiemu ciężarowi i zwartej konstrukcji Powierzchnia grzewcza ze specjalnego żeliwa szarego zapewnia wysokie bezpieczeństwo eksploatacji i dużą trwałość A Wysoce skuteczna izolacja cieplna B Powierzchnie grzewcze ze specjalnego żeliwa szarego C Palnik rurkowy ze stali nierdzewnej z układem mieszania częściowego D Cyfrowy regulator obiegu kotła Vitotronic Ustawienie fabryczne Kocioł grzewczy z zamontowaną izolacją cieplną i atmosferycznym palnikiem z układem mieszania częściowego na gaz ziemny i płynny zgodnie z arkuszem roboczym DVGW G 260 lub lokalnymi przepisami Dostarczony kocioł grzewczy jest przystosowany do gazu ziemnego GZ-50 Do eksploatacji z gazem ziemnym GZ-41,5 dostarczany jest na zamówienie zestaw adaptacyjny. Zestaw adaptacyjny do gazu płynnego jest dostępny oddzielnie. Zestaw zawiera czujnik ciśnienia gazu 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna Vitogas 100-F) 1 karton z regulatorem obiegu kotła i 1 pakiet dokumentacji technicznej Możliwe kombinacje kocioł grzewczy/pojemnościowy podgrzewacz wody, patrz cennik W celu ułatwienia montażu dostarczane są uchwyty do przenoszenia, patrz cennik 10 VIESMANN VITOGAS

11 Vitogas 100-F (ciąg dalszy) Potwierdzenie zgodności Ekspertyza VDE z nadzorem produkcyjnym (Niemcy) Oznaczenie CE zgodnie z istniejącymi dyrektywami WE 2.2 Warunki eksploatacyjne 1. Przepływ objętościowy wody grzewczej 2. Temperatura na powrocie do kotła (wartość minimalna) 3. Dolna temperatura wody w kotle (również do zabezpieczenia przed zamarzaniem) Wymogi Realizacja brak 35ºC Montaż odpowiedniego urządzenia podwyższającego temperaturę wody na powrocie (np. przez mieszacz 4-drogowy lub ograniczenie minimalne i/lub pompę podnoszącą na powrocie) 35ºC Przez regulator Viessmann (w zakresie dostawy) 2 VITOGAS VIESMANN 11

12 Vitogas 100-F (ciąg dalszy) 2.3 Dane techniczne 2 Gazowy kocioł grzewczy, konstrukcja typu B 11 /B 11 BS, kategoria II 2ELL3 P Znamionowa moc cieplna kw Znamionowe obciążenie cieplne kw 32,0 38,6 46,4 53,0 66,2 Powierzchnia grzewcza m 2 1,99 2,46 2,93 3,40 4,35 Współcz. U izolacji cieplnej W/m 2 K 0,45 0,45 0,45 0,45 0,45 Nr ident. produktu CE 0085 AS 0297 Ciśnienie na przyłączu gazu (ciśnienie znamionowe) Gaz ziemny mbar Gaz płynny P / G31 mbar Maks. dop. ciśn. na przyłączu gazu Gaz ziemny mbar Gaz płynny P / G31 mbar 57,5 57,5 57,5 57,5 57,5 Wymiary główne (wysokość wraz ze stopami regulacyjnymi 13 mm) Długość mm Długość całkowita c mm Szerokość a mm Szerokość całkowita b mm Wysokość bez regulatora mm Wysokość z regulatorem mm Wysokość z kolanem rurowym spalin d mm Wysokość podstawy mm Masa całkowita kg Kocioł grzewczy z izolacją cieplną, palnikiem i regulatorem obiegu kotła Pojemność wodna kotła litry 11,7 13,8 15,9 17,9 21,9 Dop. ciśnienie robocze bar Przyłącza kotła grzewczego Zasilanie i powrót kotła G 1½ 1½ 1½ 1½ 1½ Spust R ¾ ¾ ¾ ¾ ¾ Przyłącze gazu R ½ ½ ½ ½ ½ Parametry przyłącza w odniesieniu do maks. obciążenia Gaz ziemny GZ50/G20 m 3 /h 3,39 4,09 4,91 5,61 7,01 Gaz ziemny GZ41.5/G27 m 3 /h 3,94 4,75 5,71 6,52 8,15 Gaz płynny P/G31 kg/h 2,50 3,02 3,62 4,14 5,17 Parametry spalin (projektowe wartości obliczeniowe instalacji spalinowej wg EN 13384) Temperatury spalin (wartości brutto, zmierzone przy temperaturze powietrza do spalania wynoszącej 20 C) 50 C temperatura wody w kotle C (wartości pomiarowe, miarodajne do projektowania instalacji spalinowej) 80 C temperatura wody w kotle C (wartości pomiarowe do określenia zakresu zastosowania przewodów spalin z maks. dopuszczalnymi temperaturami roboczymi) Masowe natężenie przepływu Gaz ziemny kg/h przy zawartości CO 2 % 5,0 5,2 6,5 6,1 6,0 Gaz płynny kg/h przy zawartości CO 2 % 6,2 6,7 7,6 6,9 7,1 Wymagany ciąg kominowy Pa mbar 0,03 0,03 0,03 0,03 0,03 Przyłącze spalin Ø mm Sprawność znormalizowana T V /T R = 75/60 C % 83 (H s )/92 (H i ) Ilość ciepła dyżurnego przy temperaturze wody w kotle 60 C % 1,1 1,0 0,9 0,8 0,8 12 VIESMANN VITOGAS

13 Vitogas 100-F (ciąg dalszy) Znamionowa moc cieplna kw Pozostałe wymiary przyłącza Średnica przewodu do naczynia zbiorczego DN R ¾ ¾ ¾ ¾ ¾ Zawór bezpieczeństwa DN R ½ ½ ½ ½ ¾ Przewód spustowy DN R ¾ ¾ ¾ ¾ 1 Wskazówka Jeżeli ciśnienie na przyłączu gazu przekracza maks. dopuszczalną wartość, należy przyłączyć oddzielny regulator ciśnienia przed instalacją. e f SSI 173 d KV KR GA E c A 250 a b A E GA Podstawa (wyposażenie dodatkowe) Spust i przeponowe naczynie zbiorcze Przyłącze gazu KR Powrót do kotła KV Zasilanie z kotła SSI Przerywacz ciągu Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm f mm VITOGAS VIESMANN 13

14 Vitogas 100-F (ciąg dalszy) SSI KV A B C KR GA E 654 B B Vitocell 100-H/300-H, patrz strony 27 i 30, dostępne są tylko konstelacje podane w cenniku. E Spust i przeponowe naczynie zbiorcze GA Przyłącze gazu KR Powrót do kotła KV Zasilanie z kotła SSI Przerywacz ciągu Opory przepływu w mbar Strumień przepływu w m³/h 3000 A Znamionowa moc cieplna 29 kw B Znamionowa moc cieplna 35 i 42 kw C Znamionowa moc cieplna 48 i 60 kw Opór przepływu po stronie wody grzewczej Vitogas 100-F jest przeznaczony tylko do instalacji grzewczych wodnych pompowych. Ustawienie Minimalne odstępy W celu ułatwienia montażu i konserwacji należy przestrzegać podanych wymiarów. 250 mm 700 mm 250 mm 250 mm 14 VIESMANN VITOGAS

15 Vitogas 100-F (ciąg dalszy) Ustawienie Pomieszczenie kotłowni musi być wolne od zanieczyszczeń powietrza poprzez chlorowco-alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących). Pomieszczenie nie może być zapylone Powietrze w kotłowni nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. Kocioł grzewczy może być ustawiony w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowco-alkany tylko wówczas, gdy zostaną podjęte wystarczające środki, zapewniające niezakłócone doprowadzenie powietrza do spalania z zewnątrz. 2 VITOGAS VIESMANN 15

16 Pojemnościowy podgrzewacz wody Poniżej wymienione są techniczne dane pojemnościowych podgrzewaczy wody, które są dostępne do połączeń systemowych do kotłów grzewczych (patrz cennik firmy Viessmann). W przypadku pojemnościowych podgrzewaczy wody o pojemności większej niż 500 l, bateriach podgrzewaczy i innych pojemnościowych podgrzewaczy wody z cennika firmy Viessmann przewody połączeniowe zapewnia inwestor VIESMANN VITOGAS

17 Pojemnościowy podgrzewacz wody (ciąg dalszy) 3.1 Dane techniczne podgrzewacza Vitocell 100-V, typ CVA Do pogrzewania wody użytkowej w połączeniu z kotłem grzewczym i zdalnym ogrzewaniem, do wyboru z ogrzewaniem elektrycznym jako wyposażenie dodatkowe do pojemnościowego podgrzewacza wody o pojemności 300 i 500 litrów. Ciśnienie robocze po stronie wody grzewczej do 25 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Pojemność podgrzewacza l Nr rejestru DIN 0241/06 13 MC/E Wydajność stała 90 C kw przy podgrzewie wody użytkowej z l/h na 45 C i temperaturze wody 80 C kw grzewczej na zasilaniu wynoszącej l/h przy podanym poniżej prze- 70 C kw pływie wody grzewczej l/h C kw l/h C kw l/h Wydajność stała przy podgrzewie wody użytkowej z 10 na 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej Przepływ wody grzewczej dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temperatury 45 K (wartości zmierzone wg DIN l: parametr znormalizowany, zgodny z normą DIN V 18599) 90 C kw l/h C kw l/h C kw l/h m 3 /h 3,0 3,0 3,0 3,0 5,0 5,0 kwh/ 24 h 1,50 1,70 2,20 3,20 3,70 4,30 Izolacja cieplna Twarda pianka PUR Miękka pianka PUR Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej mm Szerokość z izolacją cieplną b mm bez izolacji cieplnej mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia z izolacją cieplną mm bez izolacji cieplnej mm Wysokość montażu mm Masa kompl. z izolacją cieplną kg Objętość wody grzewczej l 5,5 5,5 10,0 12,5 24,5 26,8 Powierzchnia grzewcza m 2 1,0 1,0 1,5 1,9 3,7 4,0 Przyłącza Zasilanie i powrót wody grzewczej R ¼ 1¼ Zimna woda, ciepła woda R ¾ ¾ 1 1¼ 1¼ 1¼ Cyrkulacja R ¾ ¾ 1 1 1¼ 1¼ 3 Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. VITOGAS VIESMANN 17

18 Pojemność 160 i 200 litrów BÖ VA CWU Z HV/SPR c SPR d a HR g f e b h l Pojemnościowy podgrzewacz wody (ciąg dalszy) 3 BÖ E HR HV ZWU k ZWU/E b Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm Pojemność 300 litrów VA CWU Z HV/SPR BÖ d c SPR f e a m HR g b b k h ZWU/E BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja 18 VIESMANN VITOGAS

19 l Pojemnościowy podgrzewacz wody (ciąg dalszy) Pojemność podgrzewacza l 300 Długość (7) a mm 633 Szerokość b mm 705 Wysokość c mm 1746 d mm 1600 e mm 1115 f mm 875 g mm 260 h mm 76 k mm 343 l mm m mm 333 Pojemność 500 litrów CWU VA o 3 Z HV/SPR c SPR BÖ d e a m HR g f n b b k h ZWU/E BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 500 Długość (7) a mm 850 Szerokość b mm 898 Wysokość c mm 1955 d mm 1784 e mm 1230 f mm 924 g mm 349 h mm 107 k mm 455 l mm m mm 422 n mm 837 bez izolacji cieplnej o mm VITOGAS VIESMANN 19

20 Pojemność 750 i 1000 litrów o a c d e HR m k h g f l Pojemnościowy podgrzewacz wody (ciąg dalszy) CWU Z VA HV/SPR BÖ SPR 3 b ZWU/E b n BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm bez izolacji cieplnej o mm Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 2,5 4,0 9,7 21,0 40,0 45,0 80 C 2,4 3,7 9,3 19,0 34,0 43,0 70 C 2,2 3,5 8,7 16,5 26,5 40,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L 20 VIESMANN VITOGAS

21 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C VITOGAS VIESMANN 21

22 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu CB A E D C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l A B C D E Opory przepływu w mbar Przepływ wody grzewczej w l/h dla jednej komory podgrzewacza Opory przepływu po stronie wody grzewczej A Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l Opory przepływu w mbar Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej A Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l Ustawienie fabryczne Vitocell 100-V, typ CVA Pojemność 160, 200 i 300 litrów Pojemnościowy podgrzewacz wody użytkowej, wykonany ze stali, z emaliowaną powłoką Ceraprotect. Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Stopy regulacyjne Magnezowa anoda ochronna Zamontowana izolacja cieplna z twardej pianki PUR Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). Pojemnościowe podgrzewacze wody o pojemności 160, 200 i 300 litrów możliwe do zamówienia także w kolorze białym. Vitocell 100-V, typ CVA Pojemność 500 litrów Pojemnościowy podgrzewacz wody użytkowej, wykonany ze stali, z emaliowaną powłoką Ceraprotect. Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Stopy regulacyjne Magnezowa anoda ochronna Oddzielnie opakowany: Izolacja cieplna z pianki miękkiej PUR, kolor izolacji z powłoką z tworzywa sztucznego: srebrny Vitocell 100-V, typ CVA Pojemność 750 i 1000 litrów Pojemnościowy podgrzewacz wody użytkowej, wykonany ze stali, z emaliowaną powłoką Ceraprotect. Termometr Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Stopy regulacyjne 2 magnezowe anody ochronne Oddzielnie opakowany: Izolacja cieplna z pianki miękkiej PUR, kolor izolacji z powłoką z tworzywa sztucznego: srebrny 22 VIESMANN VITOGAS

23 Pojemnościowy podgrzewacz wody (ciąg dalszy) 3.2 Dane techniczne Vitocell 300-V, typ EVA Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi - zasobnik z wymiennikiem płaszczowym. Przystosowany do instalacji o następujących parametrach Temperatura wody na zasilaniu wodą grzewczą do 110 C Ciśnienie robocze po stronie wody grzewczej do 3 barów Ciśnienie robocze po stronie wody użytkowej do 10 barów Pojemność podgrzewacza l Nr rejestru DIN 0166/04 10MC Wydajność stała 90 C kw przy podgrzewie wody użytkowej z 10 na l/h C i temperaturze wody grzewczej na zasilaniu 80 C kw wynoszącej... przy podanym poniżej l/h przepływie wody grzewczej 70 C kw l/h C kw l/h C kw l/h Wydajność stała 90 C kw przy podgrzewie wody użytkowej z 10 do l/h C i temperaturze wody grzewczej na zasilaniu 80 C kw wynoszącej... przy podanym poniżej l/h przepływie wody grzewczej 70 C kw l/h Przepływ wody grzewczej m 3 /h 3,0 3,0 3,0 dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temp. kwh/24 h 1,30 1,40 1,60 45 K (parametr znormalizowany wg DIN ) Wymiary Długość (7) a mm Szerokość b mm Wysokość c mm Wymiar przechylenia mm Ciężar kg Pojemnościowy podgrzewacz wody z izolacją cieplną Objętość wody grzewczej l Powierzchnia grzewcza m 2 1,1 1,3 1,6 Przyłącza Zasilanie i powrót wody grzewczej R Zimna woda, ciepła woda R ¾ ¾ ¾ Cyrkulacja R ½ ½ ½ 3 Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. VITOGAS VIESMANN 23

24 a h Pojemnościowy podgrzewacz wody (ciąg dalszy) SPR BÖ Z CWU HR f e d c 3 HV g b ZWU/E BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja Tabela wymiarów Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm Współczynnik mocy N L wg normy DIN 4708 Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temp. wody na zasilaniu wodą grzewczą 90 C 2,4 3,3 6,8 80 C 1,9 2,9 5,2 70 C 1,4 2,0 3,2 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L 24 VIESMANN VITOGAS

25 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Podgrzew wody użytkowej z 10 na 45 C Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew wody użytkowej z 10 na 45 C Pojemność podgrzewacza l Maks. pobierana ilość (l/min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C Bez dogrzewu Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Podane czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (w minutach) przy temp. wody na zasilaniu wodą grzewczą 90 C C C VITOGAS VIESMANN 25

26 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu Opory przepływu [mbar] Przepływ wody grzewczej [l/h] 3000 Opory przepływu po stronie wody grzewczej Opory przepływu [mbar] ,9 0, Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej Ustawienie fabryczne Vitocell 300-V, typ EVA, płaszczowy 130 do 200 litrów pojemności Pojemnościowy podgrzewacz wody wykonany po stronie wody użytkowej z wysokostopowej stali nierdzewnej z zamontowaną izolacją cieplną z pianki twardej PUR. Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wbudowany termometr Wkręcone nogi regulacyjne Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). Pojemnościowy podgrzewacz wody o pojemności 160 i 200 litrów dostępny także w kolorze białym. 26 VIESMANN VITOGAS

27 Pojemnościowy podgrzewacz wody (ciąg dalszy) 3.3 Dane techniczne Vitocell 100-H, typ CHA Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi Przystosowany do instalacji o następujących parametrach Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody użytkowej do 95 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l Nr rejestru DIN 0243/06 13 MC/E Wydajność stała kw C przy podgrzewie wody użytkowej z 10 l/h do 45 C i temperaturze wody grzewczej kw C na zasilaniu wynoszącej... przy podanym l/h poniżej przepływie wody grzewczej kw C l/h C kw l/h Wydajność stała kw C przy podgrzewie wody użytkowej z 10 l/h do 60 C i temperaturze wody grzewczej kw C na zasilaniu wynoszącej... przy podanym l/h poniżej przepływie wody grzewczej kw C l/h Przepływ wody grzewczej m 3 /h 3,0 3,0 3,0 dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temp. 45 K kwh/24 h 1,20 1,30 1,50 (parametr znormalizowany wg DIN ) Wymiary całkowite Długość całkowita d mm Szerokość całkowita e mm Wysokość całkowita f mm Masa kg Pojemnościowy podgrzewacz wody z izolacją cieplną Objętość wody grzewczej l 5,5 7 8 Powierzchnia grzewcza m 2 0,8 1 1,2 Przyłącza Zasilanie i powrót wody grzewczej R Zimna woda, ciepła woda R ¾ ¾ ¾ Cyrkulacja R Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego wydajność stała. a TH 130 f VA BÖ b e c d CWU Z HV HR ZWU Ø BÖ HR Otwór rewizyjny i wyczystkowy Powrót wody grzewczej HV ZWU Zasilanie wodą grzewczą Zimna woda użytkowa VITOGAS VIESMANN 27

28 Pojemnościowy podgrzewacz wody (ciąg dalszy) TH VA Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm Wymiar a: Minimalna odległość od ściany do demontażu/montażu magnezowej anody ochronnej. Współczynnik mocy N L wg normy DIN 4708 Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/ 0 K 3 Pojemność podgrzewacza l Współczynnik mocy N L przy temp. wody na zasilaniu wodą grzewczą 90 C 1,3 2,2 3,5 80 C 1,3 2,2 3,5 70 C 1,1 1,6 2,5 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza l Maks. pobierana ilość (l/min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do 60 C Bez dogrzewu Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody l Woda o t = 60 C (stała) 28 VIESMANN VITOGAS

29 Pojemnościowy podgrzewacz wody (ciąg dalszy) Czas podgrzewu Podane czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (w minutach) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Opór przepływu po stronie wody grzewczej Opory przepływu po stronie wody użytkowej B A Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu [mbar] Przepływ wody grzewczej [l/h] A 130 litrów pojemności B Pojemność pogrzewacza: 160 i 200 litrów Ustawienie fabryczne Vitocell 100-H, typ CHA Pojemność 130, 160 i 200 litrów Podgrzewacz pojemnościowy ze stali z emaliowaną powłoką Ceraprotect. Wbudowana magnezowa anoda ochronna Zamontowana izolacja cieplna z twardej pianki PUR Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury oraz Wkręcone nogi regulacyjne Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). VITOGAS VIESMANN 29

30 Pojemnościowy podgrzewacz wody (ciąg dalszy) 3.4 Dane techniczne Vitocell 300-H, typ EHA Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi, zdalnym ogrzewaniem sieciowym i niskotemperaturowymi systemami grzewczymi Przystosowany do instalacji o następujących parametrach Temperatura wody na zasilaniu wodą grzewczą do 200 C Ciśnienie robocze po stronie wody grzewczej do 25 bar lub para nasycona o nadciśnieniu 1 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar 3 Pojemność podgrzewacza litry Nr rejestru DIN 0081/08-10 MC Wydajność stała kw C przy podgrzewie wody użytkowej litry/h z 10 do 45 C i temperaturze kw C wody grzewczej na zasilaniu litry/h wynoszącej... przy podanym kw poniżej przepływie wody grzewczej 70 C litry/h kw C litry/h C kw litry/h Wydajność stała kw C przy podgrzewie wody użytkowej litry/h z 10 do 60 C i temperaturze kw C wody grzewczej na zasilaniu litry/h wynoszącej... przy podanym kw poniżej przepływie wody grzewczej 70 C litry/h Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 5,0 5,0 5,0 Wydajność stała 0,5 bar przy podgrzewie wody użytkowej z 10 do 45 C i parze nasyconej... o maks. prędkości pary 1,0 bar 50 m/s Ilość ciepła dyżurnego q BS przy różnicy temp. 45 K (parametr znormalizowany wg DIN ) kw litry/h kw litry/h kwh/24 h 1,20 1,30 1,90 2,30 Wymiary całkowite Długość całkowita mm Szerokość całkowita mm Szerokość bez płaszcza mm Wysokość całkowita mm Masa kg Pojemnościowy podgrzewacz wody z izolacją cieplną Objętość wody grzewczej litry Powierzchnia grzewcza m 2 0,87 0,9 1,7 2,1 Przyłącza Zasilanie i powrót wody grzewczej R 1 1 1¼ 1¼ Zimna woda, ciepła woda R ¾ ¾ 1¼ 1¼ Cyrkulacja R ¼ Wskazówka dotycząca szerokości bez płaszcza (350 i 500 l) 350 l: Jeżeli istnieją trudności z wstawieniem, można zdemontować osłonę przednią z termometrem oraz osłony boczne, wykręcić nogi regulacyjne i obrócić podgrzewacz przy wstawianiu na bok. 500 l: W razie trudności z wstawieniem pojemnościowy podgrzewacz wody ma po zdemontowaniu płaszcza szerokość podaną w tabeli. Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 30 VIESMANN VITOGAS

31 Pojemnościowy podgrzewacz wody (ciąg dalszy) Vitocell 300-H o pojemności 160 do 200 litrów 36 TH CWU 130 a b BÖ c d e 105 Z HV HR ZWU Ø BÖ HR HV ZWU Otwór rewizyjny i wyczystkowy Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa TH Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja 3 Tabela wymiarów Pojemność podgrzewacza litry a mm b mm Pojemność podgrzewacza litry c mm d mm e mm Vitocell 300-H o pojemności 350 i 500 l Z CWU p a BÖ g SPR HV HR n o h ZWU m b c 221 d e f 35 Ø 64 I i k BÖ HR HV ZWU Otwór rewizyjny i wyczystkowy Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Króciec R 1 ze złączką redukcyjną na R ½ do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury. CWU Ciepła woda użytkowa Z Cyrkulacja VITOGAS VIESMANN 31

32 Pojemnościowy podgrzewacz wody (ciąg dalszy) Tabela wymiarów Pojemność podgrzewacza litry a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm o mm p mm Wskazówka Przy montażu tulei zanurzeniowej i czujnika temperatury wody w podgrzewaczu lub regulatora temperatury, za pojemnościowym podgrzewaczem wody musi być zachowana minimalna odległość od ściany wynosząca 450 mm. 3 Współczynnik mocy N L wg normy DIN 4708 Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza litry Współczynnik mocy N L przy temp. wody na zasilaniu wodą grzewczą 90 C 2,3 6,6 12,0 23,5 80 C 2,2 5,0 12,0 21,5 70 C 1,8 3,4 10,5 19,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza litry Wydajność krótkotrwała (litry/10 minut) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza litry Maks. pobierana ilość (litry/min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C VIESMANN VITOGAS

33 Pojemnościowy podgrzewacz wody (ciąg dalszy) Pobierana ilość wody Pojemność podgrzewacza podgrzana do 60 C Bez dogrzewu Pojemność podgrzewacza litry Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) litry Czas podgrzewu Podane czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza litry Czas podgrzewu (w minutach) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Opór przepływu po stronie wody grzewczej Opory przepływu [mbar] Przepływ wody grzewczej [l/h] D C B A C Pojemność 350 litrów D Pojemność 500 litrów Opory przepływu po stronie wody użytkowej Opory przepływu [mbar] Przepływ wody użytkowej [l/h] A Pojemność pogrzewacza: 160 i 200 litrów B 350 i 500 litrów pojemności A B A Pojemność 160 litrów B Pojemność 200 litrów VITOGAS VIESMANN 33

34 Pojemnościowy podgrzewacz wody (ciąg dalszy) Ustawienie fabryczne Vitocell 300-H, typ EHA, o pojemności 160 i 200 l Vitocell 300-H, typ EHA, o pojemności 350 i 500 l Pojemnościowy podgrzewacz wody z wysokostopowej stali nierdzewnej. Zamontowana izolacja cieplna z twardej pianki PUR Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Zamontowany termometr oraz Wkręcone nogi regulacyjne Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). Pojemnościowy podgrzewacz wody z wysokostopowej stali nierdzewnej. Zamontowana izolacja cieplna z twardej pianki PUR Króciec przyłączeniowy czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Zamontowany termometr oraz Wkręcone nogi regulacyjne. Zapakowane osobno i przymocowane do opakowania z desek: Złączka redukcyjna R 1 ½ Tuleja zanurzeniowa oraz Element termoizolacyjny tulei zanurzeniowej Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). 3.5 Przyłącze pojemnościowego podgrzewacza wody po stronie wody użytkowej 3 Przyłącze wg DIN1988, przykład: Vitocell 100-V A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Przewód wyrzutowy z widocznym wylotem F Zawór bezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu (Zalecenie: montaż i regulacja maksymalnego przepływu wody zgodnie z wydajnością 10-minutową pojemnościowego podgrzewacza wody) Wskazówka dotycząca filtra wody użytkowej Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zalecamy także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. Obowiązek zamontowania zaworu bezpieczeństwa. K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda użytkowa O Filtr wody użytkowej P Reduktor ciśnienia zgodny z normą DIN , wyd. grudzień 1988 r. R Zawór zwrotny/złączka rurowa S Przeponowe naczynie zbiorcze, przystosowane do wody użytkowej Zalecenie: zawór bezpieczeństwa należy zamontować ponad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. 34 VIESMANN VITOGAS

35 Wyposażenie dodatkowe instalacji 4.1 Wyposażenie dodatkowe do przyłączenia pojemnościowego podgrzewacza wody do kotła grzewczego Połączenia systemowe z Vitocell Kompletny z: Przewody łączące Pompą obiegową, z okablowanymi wtykami Zawór zwrotny klapowy Numery katalogowe danych typów podgrzewacza - patrz cennik. Armatura zabezpieczająca wg DIN 1988 Armatura zabezpieczająca, w której skład wchodzą: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Przeponowy zawór bezpieczeństwa Do pojemnościowego podgrzewacza wody: O pojemności do 200 litrów: DN 15/R ¾ maksymalna moc ogrzewania 75 kw 10 bar: nr katalog a 6 bar: Nr katalog O pojemności od 300 do 1000 litrów: DN 20/R 1 maksymalna moc ogrzewania 150 kw 10 bar: nr katalog a 6 bar: nr katalog Wyposażenie dodatkowe obiegów grzewczych 4 Rozdzielacz obiegu grzewczego Divicon Budowa i funkcje Możliwy do dostarczenia z przyłączami o wielkości R ¾, R 1 i R 1¼. Z pompą obiegu grzewczego, zaworem zwrotnym, zaworami kulowymi ze zintegrowanymi termometrami oraz z mieszaczem lub bez mieszacza 3-drogowego. Szybki i prosty montaż zapewniony przez zwartą konstrukcję oraz wstępnie zamontowaną jednostkę. Niewielkie straty wypromieniowania dzięki ściśle przylegającym okładzinom termoizolacyjnym. Niskie koszty energii elektrycznej i precyzyjne zachowanie regulacyjne dzięki zastosowaniu wysokowydajnych pomp oraz zoptymalizowanej charakterystyce mieszacza. Dostępny także z pompami stopniowymi. Zawór obejściowy dostępny jako wyposażenie dodatkowe w celu wyrównania hydraulicznego wykonany jest jako element wkręcany w przygotowane otwory w korpusie. Zawór upustowy może być konieczny w przypadku stosowania pomp stopniowych w celu unikania głośnej pracy instalacji grzewczej. Ustawienie na Divicon. Podłączenie bezpośrednio do kotła grzewczego za pomocą zespołu rurowego (montaż pojedynczy) lub montaż na ścianie, zarówno pojedynczo, jak i na podwójnych lub potrójnych wspornikach rozdzielaczy. Dostępny także jako zestaw. Więcej szczegółów - patrz cennik Viessmann. VITOGAS VIESMANN 35

36 Wyposażenie dodatkowe instalacji (ciąg dalszy) Nr katalogowy w konstelacjach z różnymi pompami obiegowymi - patrz cennik firmy Viessmann. Wymiary rozdzielacza obiegu grzewczego z mieszaczem i bez mieszacza są takie same. A 98 HV B C 398 HR a b Przyłącze obiegu grzewczego R ¾ 1 1¼ Strumień objętościowy m 3 /h 1,0 1,5 2,5 (maks.) a (wewnątrz) Rp ¾ 1 1¼ a (na zewnątrz) G 1¼ 1½ 2 b (wewnątrz) Rp ¼ 1 1¼ b (na zewnątrz) G 1¼ 1¼ 2 D E HV HR G 1½ 4 Divicon z mieszaczem (montaż na ścianie, na ilustracji bez izolacji cieplnej i bez zestawu uzupełniającego do napędu mieszacza) HR Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej A Zawór upustowy (wyposażenie dodatkowe do stopniowej pompy obiegowej) B Zawory kulowe z termometrem (jako element obsługowy) C Pompa obiegowa D Zawór obejściowy (wyposażenie dodatkowe) E Mieszacz 3-drogowy 36 VIESMANN VITOGAS

37 Wyposażenie dodatkowe instalacji (ciąg dalszy) A 98 HV 120 HR a b 142 Przyłącze obiegu grzewczego R ¾ 1 1¼ Strumień objętościowy m 3 /h 1,0 1,5 2,5 (maks.) a (wewnątrz) Rp ¾ 1 1¼ a (na zewnątrz) G 1¼ 1½ 2 b (wewnątrz) Rp ¼ 1 1¼ b (na zewnątrz) G 1¼ 1¼ 2 B C 398 D HV HR G 1½ Divicon bez mieszacza (montaż na ścianie, na ilustracji bez izolacji cieplnej) HR Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej A Zawór upustowy (wyposażenie dodatkowe do stopniowej pompy obiegowej) B Zawory kulowe z termometrem (jako element obsługowy) C Pompa obiegowa D Zawór kulowy 4 Przykład montażu: Divicon z potrójnym wspornikiem rozdzielacza HV HR Wymiar Wspornik rozdzielacza z przyłączem do obiegu grzewczego R ¾ i R 1 R 1¼ a b c d G 1¼ G 2 a b d HV c HR (Na ilustracji bez izolacji cieplnej) HR Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej VITOGAS VIESMANN 37

38 Wyposażenie dodatkowe instalacji (ciąg dalszy) Ustalanie wymaganej średnicy znamionowej 5,0 5,0 Natężenie przepływu w m³/h 2,5 2,0 1,5 1,0 0,5 0,2 0,1 A B C D ΔT= 5K ΔT= 10K ΔT= 15K ΔT= 20K ΔT= 30K 2,5 2,0 1,5 1,0 0,5 0,2 0, Regulacja za pomocą mieszacza Moc cieplna obiegu grzewczego w kw 4 A Divicon z mieszaczem 3-drogowym Regulacja mieszacza rozdzielacza Divicon jest optymalna w oznaczonych zakresach eksploatacji od B do D: B Divicon z mieszaczem 3-drogowym (R ¾) Zakres stosowania: 0 do 1,0 m 3 /h C Divicon z mieszaczem 3-drogowym (R 1) Zakres stosowania: 0 do 1,5 m 3 /h D Divicon z mieszaczem 3-drogowym (R 1¼) Zakres stosowania: 0 do 2,5 m 3 /h Przykład: Obieg grzewczy dla grzejnika o mocy cieplnej ² = 11,6 kw Temperatura systemu grzewczego 75/60 C (ΔT = 15 K) ² = µ c ΔT c = 1,163 Wh kg K µ (1 kg 1 dm³) c Specyficzna pojemność cieplna µ Masowe natężenie przepływu ² Moc cieplna Przepływ objętościowy = ² c ΔT = W kg K kg 1,163 Wh (75-60) K = 665 m³ 0,665 h h Kierując się wartością, wybrać najmniejszy z możliwych mieszacz w granicach zastosowania. Wynik z przykładu: Divicon z mieszaczem 3-drogowym (R ¾) Charakterystyki pomp obiegowych i opory przepływu po stronie wody grzewczej Dyspozycyjna wysokość tłoczenia pompy wynika z różnicy wybranej charakterystyki pompy i charakterystyki oporów danego rozdzielacza obiegu grzewczego, a także innych podzespołów (zespół rurowy, rozdzielacz itp.). Na przedstawionych niżej wykresach pomp narysowane są krzywe oporów różnych rozdzielaczy obiegu grzewczego Divicon. Maksymalny strumień przypływu dla rozdzielacza Divicon: z R ¾ = 1,0 m 3 /h z R 1 = 1,5 m 3 /h z R 1 = 2,5 m 3 /h Przykład: Przepływ objętościowy = 0,665 m 3 /h Wybrano: Divicon z mieszaczem R ¾ i pompą obiegową VIRS 25/4-3, charakterystyka pompy 2, wydajność pompy 0,7 m 3 /h Wysokość tłoczenia zgodnie z charakterystyką pompy: 28 kpa Opór rozdzielacza Divicon: 3,5 kpa Dyspozycyjna wysokość tłoczenia: 28 kpa 3,5 kpa = 24,5 kpa. Wskazówka Dla innych podzespołów (zespół rurowy, rozdzielacz, etc.) należy również sprawdzić opory i odjąć je od dyspozycyjnej wysokości tłoczenia. 38 VIESMANN VITOGAS

39 Wyposażenie dodatkowe instalacji (ciąg dalszy) Pompy obiegu grzewczego regulowane ręcznie Wilo VIRS 25/4-3 Grundfos VIUPS Opory/wysokość tłoczenia mbar kpa min.1 A Maks. wys. tłoczenia 3 2 B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia A Maks. wys. tłoczenia B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Grundfos VIUPS Wilo VIRS 25/ Maks. wys. tłoczenia Maks. wys. tłoczenia Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia 1 2 A B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia A B C D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza VITOGAS VIESMANN 39

40 Wyposażenie dodatkowe instalacji (ciąg dalszy) Pompy obiegu grzewczego regulowane ciśnieniem różnicowym Zgodnie z rozporządzeniem w sprawie oszczędności energii (niem. EnEV) pompy obiegowe w instalacjach ogrzewania centralnego należy zwymiarować zgodnie z zasadami technicznymi. Pompy obiegowe w instalacjach grzewczych o znamionowej mocy cieplnej przekraczającej 25 kw powinny być wyposażone lub wykonane w taki sposób, aby pobór mocy elektrycznej dopasowywał się samoczynnie i co najmniej trzystopniowo do zapotrzebowania zależnego od trybu eksploatacji, o ile nie koliduje to z systemami zabezpieczającymi kotła grzewczego. W uzupełnieniu do rozporządzenia w sprawie oszczędności energii (niem. EnEV) zaleca się zastosowanie pomp regulowanych także przy mniejszych mocach kotła. Wskazówki projektowe Zastosowanie pomp obiegu grzewczego regulowanych ciśnieniem różnicowym wymaga obiegów grzewczych ze zmiennym strumieniem tłoczenia. Przykładem mogą tu być jednorurowe lub dwururowe instalacje grzewcze z zaworami termostatycznymi lub instalacje ogrzewania podłogowego z zaworami termostatycznymi i strefowymi. Wilo Stratos Para 25/1-7 Wyjątkowo energooszczędna pompa wysokowydajna (odpowiada Energie Label A) Sposób eksploatacji: stałe ciśnienie różnicowe Δp-C maks Opory/wysokość tłoczenia mbar kpa A B C D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h 3,0 3,5 4,0 A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza 40 VIESMANN VITOGAS

41 Wyposażenie dodatkowe instalacji (ciąg dalszy) Sposób eksploatacji: zmienne ciśnienie różnicowe Δp-V maks Opory/wysokość tłoczenia mbar kpa B C A D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem Grundfos Alpha 2-60 Wyjątkowo energooszczędna pompa wysokowydajna (odpowiada Energie Label A) z prezentacją poboru mocy na wyświetlaczu z funkcją Autoadapt (automatyczne dopasowanie do sieci przewodów rurowych) z funkcją wyłączenia na noc Opory/wysokość tłoczenia mbar kpa M L K G F H 10 E B C A D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h 3,0 3,5 4,0 C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza E Stopień 1 F Stopień 2 G Stopień 3 H Min. ciśnienie proporcjonalne K Maks. ciśnienie proporcjonalne L Min. ciśnienie stałe M Maks. ciśnienie stałe Zawór obejściowy Nr katalog Do wyrównania hydraulicznego obiegu grzewczego z mieszaczem. Przykręcany do rozdzielacza Divicon. Zawór upustowy Nr katalog : R ¾ Nr katalog : R 1 Nr katalog : R 1¼ Tylko w przypadku regulowanych ręcznie pomp obiegu grzewczego. Przykręcany do rozdzielacza Divicon. 4 A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem VITOGAS VIESMANN 41

42 Wyposażenie dodatkowe instalacji (ciąg dalszy) Wspornik rozdzielacza Z izolacją cieplną Montaż na ścianie z oddzielnie zamawianym zamocowaniem ściennym. Połączenie kotłów grzewczych ze wspornikami rozdzielacza wykonuje inwestor. Do 2 rozdzielaczy Divicon Nr katalog do rozdzielacza Divicon R ¾ i R 1 Opór przepływu HV 120 HR 180 HV 120 HR Opór przepływu kpa 3,5 3 2,5 2 A B 1,5 1 0, ,5 1 1,5 2 Przepływ objętościowy [m³/h] 2,5 HV 120 HR G 1½ Rp ¾ A A Wspornik rozdzielacza do Divicon R ¾ i R 1 B Wspornik rozdzielacza do Divicon R 1¼ 4 A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą HR Powrót wody grzewczej Nr katalog do rozdzielacza Divicon R 1¼ 495 HV 120 HR 180 HV 120 HR G 2 HV Rp ¾ A G 2 HR A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą HR Powrót wody grzewczej 42 VIESMANN VITOGAS

43 Wyposażenie dodatkowe instalacji (ciąg dalszy) Do 3 rozdzielaczy Divicon Nr katalog do rozdzielacza Divicon R ¾ i R 1 Opór przepływu 784 HV HR HV HR HV HR G 1½ 120 Rp ¾ A HV HR A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą HR Powrót wody grzewczej Nr katalog do rozdzielacza Divicon R 1¼ 784 HV HR HV HR HV HR Opór przepływu kpa 5,5 5 4,5 4 3,5 3 2,5 A B 2 1,5 1 0, ,5 1 1,5 2 Przepływ objętościowy [m³/h] A Wspornik rozdzielacza do Divicon R ¾ i R 1 B Wspornik rozdzielacza do Divicon R 1¼ 2, A HV G 2 G 2 HR Rp ¾ A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą HR Powrót wody grzewczej Uchwyt ścienny Nr katalog do pojedynczych rozdzielaczy Divicon Ze śrubami i kołkami. Nr katalog do wspornika rozdzielacza Ze śrubami i kołkami. a a do rozdzielacza Divicon Z mieszaczem Bez mieszacza a mm do rozdzielacza Divicon R ¾ i R 1 R 1¼ a mm VITOGAS VIESMANN 43

44 Wyposażenie dodatkowe instalacji (ciąg dalszy) Zespół rurowy Nr katalog Do montażu rozdzielacza Divicon na króćcach zasilania i wody powrotnej kotła grzewczego. 120 G 1½ 575 G 1½ HV G 1½ HR Wyposażenie dodatkowe kotła Mieszacz 3-drogowy Mieszacze 4-drogowe i odpowiednie silniki do mieszaczy patrz cennik Viessmann. Mały rozdzielacz z armaturą zabezpieczającą z izolacją cieplną Nr katalog dla 15 do 40 kw Nr katalog dla 50 do 63 kw z zaworem bezpieczeństwa R ½ lub R ¾ (ciśnienie otwarcia 3 bar) z manometrem z automatycznym odpowietrznikiem z automatycznym urządzeniem odcinającym z izolacją cieplną Podstawa na Vitogas 200-F Wysokość: 250 mm Podstawa na Vitogas 100-F Wysokość: 250 mm Nr katalog dla 11 do 22 kw Nr katalog dla 29 do 35 kw Nr katalog dla 42 do 60 kw Nr katalog dla 29 do 35 kw Nr katalog dla 42 do 60 kw 44 VIESMANN VITOGAS

45 Wyposażenie dodatkowe instalacji (ciąg dalszy) Czujnik kontrolny spalin Nr katalog Czujnik do montażu w przerywaczu ciągu z wtykiem CN2 na gazowy automat palnikowy. W przypadku gdy spaliny dopływają do kotłowni, urządzenie kontrolne spalin wyłącza palnik. Wskazówki projektowe 5.1 Wybór znamionowej mocy cieplnej Kocioł grzewczy należy dobrać odpowiednio do wymaganego zapotrzebowania na ciepło uwzględniając także podgrzew wody użytkowej. Moc cieplna kotłów niskotemperaturowych, kondensacyjnych oraz instalacji wielokotłowych może być większa niż zapotrzebowanie na ciepło obliczone dla danego budynku. Sprawność kotłów niskotemperaturowych jest stabilna przy ogólnym obciążeniu kotła. 5.2 Projektowanie instalacji Temperatura wody w kotle jest ograniczona do 75 C. Przez przestawienie regulatora temperatury można podwyższyć temperaturę wody w kotle i tym samym również temperaturę na zasilaniu. W celu utrzymania niskich strat rozdziału, proponujemy zaprojektowanie instalacji dystrybucji ciepła i nastawienie podgrzewu wody użytkowej na maks. wartość temperatury na zasilaniu 70 C. 5.3 Instalacja spalinowa Przy ciśnieniu tłoczenia w instalacji spalinowej przekraczającym 10 Pa zalecamy montaż urządzenia dopływu dodatkowego powietrza Vitoair (do montażu w kominie) w pobliżu sufitu (patrz oddzielny arkusz danych w rejestrze 9). 5.4 Wyposażenie techniczno-zabezpieczające Kotły grzewcze powinny zgodnie z normą EN dla instalacji podgrzewu ciepłej wody użytkowej posiadać maks. temperaturę zabezpieczenia 110 C oraz odpowiadający atestowi zawór bezpieczeństwa o dopuszczonej konstrukcji. Należy dokonać następującego oznakowania zgodnie z przepisami TRD 721: H do 3,0 bar dopuszczalnego nadciśnienia roboczego i mocy cieplnej wynoszącej maks kw D/G/H dla wszystkich innych warunków eksploatacyjnych Termiczny, odcinający zawór bezpieczeństwa Zgodnie z 4, pkt 5 rozporządzenia o instalacjach palnikowych (Niemcy) '96, w gazowych urządzeniach palnikowych lub rurach gazowych bezpośrednio przed tymi urządzeniami musi być zamontowana termiczna armatura odcinająca dopływ gazu przy zewnętrznym obciążeniu cieplnym wynoszącym ponad 100 C. Zawory te muszą odcinać dopływ gazu na przynajmniej 30 minut do temperatury 650 C. Dzięki temu zapobiega się tworzeniu mieszanki wybuchowej w przypadku pożaru. 5.6 Obiegi grzewcze W przypadku instalacji grzewczych z rurami z tworzywa sztucznego zalecamy zastosowanie rur szczelnych dyfuzyjnie w celu uniknięcia dyfuzji tlenu przez ścianki rury do jej wnętrza. W instalacjach grzewczych nieszczelnych dyfuzyjnie, wykonanych z tworzywa sztucznego (norma DIN 4726), należy wykonać rozdzielenie systemowe. W tym celu dostarczamy oddzielne wymienniki ciepła. W przypadku instalacji o pojemności wody > 15 l/kw zalecamy podwyższanie temperatury wody na powrocie. Instalacje ogrzewania podłogowego i obiegi grzewcze o dużej pojemności wodnej muszą być przyłączone do kotła grzewczego przez mieszacz 3-drogowy; patrz wytyczne projektowe Regulatory instalacji ogrzewania podłogowego. W zasilaniu obiegu grzewczego instalacji ogrzewania podłogowego należy zamontować regulator temperatury do ograniczania temperatury maksymalnej. Należy uwzględnić normę DIN Systemy rurowe z tworzywa sztucznego do grzejników Także przy wykorzystaniu systemu rurowego z tworzywa sztucznego do obiegów grzewczych z grzejnikami, zalecamy stosowanie regulatora temperatury w celu ograniczenia temperatury maksymalnej. VITOGAS VIESMANN 45

46 Wskazówki projektowe (ciąg dalszy) 5.8 Dodatkowe wymagania dotyczące ustawienia kotłów grzewczych przystosowanych do gazu płynnego w pomieszczeniach poniżej poziomu gruntu Według normy TRF 1996 tom 2 (niemieckie przepisy techniczne dotyczące instalacji gazu płynnego) ważnej od 1 września 1997 r. w przypadku montażu kotła grzewczego poniżej poziomu gruntu nie jest konieczny zewnętrzny, elektromagnetyczny zawór bezpieczeństwa. Mimo to potwierdzony został wysoki standard bezpieczeństwa z zastosowaniem zewnętrznego, elektromagnetycznego zaworu bezpieczeństwa. Z tego względu podczas montażu kotła grzewczego w pomieszczeniach położonych poniżej poziomu gruntu zalecamy w dalszym ciągu stosowanie zewnętrznego, elektromagnetycznego zaworu bezpieczeństwa. 5.9 Urządzenie kontrolne spalin Zgodnie z dyrektywą UE dotyczącą urządzeń gazowych, jeżeli kotłownia nie jest szczelnie oddzielona od pozostałych pomieszczeń mieszkalnych lub użytkowych i nie posiada wystarczającej wentylacji, kotły gazowe o mocy do 50 kw powinny być wyposażone w urządzenia kontrolne spalin. Nie dotyczy to sytuacji, gdy kotłownia jest oddzielona od innych pomieszczeń mieszkalnych lub użytkowych szczelnymi podzespołami, szczelnymi ewentualnie samozamykającymi drzwiami, lub gdy jest dostatecznie wentylowana zgodnie z technicznymi postanowieniami dotyczącymi wentylacji, zawartymi w TRGI. Istnieje również możliwość dodatkowego zamontowania urządzenia kontrolnego spalin w przypadku ustawienia kotła grzewczego w pomieszczeniach niemieszkalnych, np. na życzenie inwestora Zabezpieczenie przed brakiem wody Wg normy EN można zrezygnować z wymaganego zabezpieczenia przed brakiem wody przy kotłach grzewczych o mocy do 300 kw, jeżeli nie może wystąpić niedopuszczalne podgrzewanie przy braku wody. Kotły Vitogas firmy Viessmann wyposażone są w sprawdzone dla danego typu regulatory temperatury i zabezpieczające ograniczniki temperatury. Kontrole techniczne potwierdzają, że przy ewentualnych niedoborach wody w instalacji grzewczej na skutek nieszczelności i jednoczesnej eksploatacji palnika następuje samoczynne wyłączenie palnika, zanim nastąpi nadmierne nagrzanie kotła grzewczego i instalacji spalinowej Jakość wody w instalacji Przy kotłach grzewczych o znamionowej mocy cieplnej powyżej 50 kw wg VDI należy zdemineralizować wodę grzewczą w następujących przypadkach: Suma metali alkalicznych przekracza wartość orientacyjną 2,0 mol/m³ (twardość całkowita 11,2 dh). Ilość wody do napełniania i uzupełniania przekracza w okresie eksploatacji trzykrotnie pojemność wody w instalacji grzewczej. Właściwa pojemność instalacji przekracza 20 litrów/kw mocy grzewczej. Więcej danych na temat wymogów dotyczących jakości wody - patrz wytyczne projektowe Vitogas o mocy od 72 kw. 46 VIESMANN VITOGAS

47 Regulatory 6.1 Przegląd typów regulatorów Vitotronic 100, typ KC3 Elektromechaniczny regulator obiegu kotła: Dla jednego obiegu grzewczego bez mieszacza. Do palnika jednostopniowego Do pracy zredukowanej należy wg niem. rozporządzenia w sprawie oszczędności energii przyłączyć dodatkowo regulator z programem czasowym sterowany pogodowo lub zależnie od temperatury pomieszczenia. Vitotronic 100, typ KC4 Elektroniczny regulator obiegu kotła: Praca z podwyższoną temperaturą wody w kotle Do palników jedno- lub dwustopniowych Dla jednego obiegu grzewczego bez mieszacza. Z wyświetlaczem cyfrowym Z regulacją temperatury wody w podgrzewaczu Wbudowany system diagnostyczny Do pracy zredukowanej należy wg niem. rozporządzenia w sprawie oszczędności energii przyłączyć dodatkowo regulator z programem czasowym sterowany pogodowo lub zależnie od temperatury pomieszczenia. Vitotronic 150, typ KB2 Sterowany zapotrzebowaniem na ciepło, cyfrowy regulator obiegu kotła: Do pracy z płynnie obniżaną temperaturą wody w kotle Wyposażony w układ Fuzzy-Logik Dla jednego obiegu grzewczego bez mieszacza. Posiada cyfrowy wielokanałowy zegar sterujący z programem dziennym i tygodniowym Z regulacją temperatury wody w podgrzewaczu Wbudowany system diagnostyczny 6 VITOGAS VIESMANN 47

48 Regulatory (ciąg dalszy) Vitotronic 200, typ KW4 Sterowany pogodowo, cyfrowy regulator obiegu kotła: Dla instalacji jednokotłowych Dla jednego obiegu grzewczego bez mieszacza. Z regulacją temperatury wody w podgrzewaczu Cyfrowy zegar sterujący programem dziennym i tygodniowym Oddzielne cykle łączeniowe do ogrzewania pomieszczeń, podgrzewu wody użytkowej i pracy pompy cyrkulacyjnej wody użytkowej Wbudowany system diagnostyczny Dzięki rozszerzeniu funkcji (wyposażenie dodatkowe): Zadanie dodatkowej wartości temperatury wody w kotle przez wejście 0 10 V Dzięki modułowi sterującemu V (wyposażenie dodatkowe): Przełączanie programu roboczego z zewnątrz Zapotrzebowanie z wartością zadaną Blokada kotła Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Wejście i wyjście komunikatu o usterce Vitotronic 200, typ KW5 M Sterowany pogodowo, cyfrowy regulator obiegu kotła i obiegu grzewczego: Dla instalacji jednokotłowych Dla jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Z regulacją temperatury wody w podgrzewaczu Cyfrowy zegar sterujący programem dziennym i tygodniowym Oddzielnie nastawiane cykle łączeniowe, wartości wymagane i krzywe grzewcze dla poszczególnych obiegów grzewczych Oddzielne cykle łączeniowe do ogrzewania pomieszczeń, podgrzewu wody użytkowej i pracy pompy cyrkulacyjnej wody użytkowej Wbudowany system diagnostyczny Dzięki rozszerzeniu funkcji (wyposażenie dodatkowe): Zadanie dodatkowej wartości temperatury wody w kotle przez wejście 0 10 V Dzięki modułowi sterującemu V (wyposażenie dodatkowe): Przełączanie programu roboczego z zewnątrz Zapotrzebowanie z wartością zadaną Blokada kotła Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Wejście i wyjście komunikatu o usterce Dostarczane podzespoły Przyporządkowanie do typów regulatora Vitotronic Typ KC3 KC4 KB2 KW4 KW5 Podzespoły Czujnik temperatury wody w kotle x x x x x Czujnik temperatury wody w podgrzewaczu x x x x Czujnik temperatury zewnętrznej x x Czujnik temperatury wody w kotle Dane techniczne Długość przewodu Stopień ochrony Typ czujnika 1,6 m, z okablowanymi wtykami IP 32 wg normy EN 60529, do zapewnienia przez budowę/ montaż Viessmann Pt VIESMANN VITOGAS

49 Regulatory (ciąg dalszy) Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +130 C Podczas magazynowania i transportu od 20 do +70 C Czujnik temperatury wody w podgrzewaczu Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +90 C Podczas magazynowania i transportu od 20 do +70 C Dane techniczne Długość przewodu Stopień ochrony 5,8 m, z okablowanymi wtykami IP 32 wg normy EN 60529, do zapewnienia przez budowę/ montaż Czujnik temperatury zewnętrznej Miejsce montażu: Ściana północna lub północno-zachodnia budynku 2 do 2,5 m nad poziomem gruntu, w budynku wielopiętrowym mniej więcej w górnej połowie drugiej kondygnacji Przyłącze: Przewód 2-żyłowy, maksymalna długość przewodu 35 m przy przekroju przewodu 1,5 mm 2, miedź. Przewód nie może zostać ułożony razem z przewodami 230/400 V Dane techniczne Stopień ochrony IP 43 wg normy EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia przy eksploatacji, magazynowaniu i transporcie od 40 do +70 C Vitotronic 100, typ KC3, nr katalog Dane techniczne Budowa W skład regulatora wchodzi: Wyłącznik zasilania Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Przestrzeń przyłączeniowa Przyłączanie palnika poprzez wtyki systemowe Przyłączanie urządzeń zewnętrznych (pompa obiegu grzewczego, termostat zegarowy) poprzez zaciski Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Funkcja Regulacja stała temperatury wody w kotle VITOGAS VIESMANN 49

50 Regulatory (ciąg dalszy) Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii w celu umożliwienia eksploatacji w trybie zredukowanym należy dodatkowo przyłączyć regulator pogodowy lub regulator temperatury pomieszczenia z programem czasowym (patrz cennik firmy Viessmann, rejestr 18 Regulator obiegu grzewczego ). Charakterystyka regulacji Sygnał regulacyjny dwupołożeniowy Regulator temperatury o zakresie regulacji 40 do 75 C Ograniczenie maks. temperatury wody w kotle: 75 C, możl. przestawienia na 87 C lub 95 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, możl. przestawienia na 100 C Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Klasa zabezpieczenia I Stopień ochrony IP 20 D wg normy EN 60529, do zapewnienia przez budowę/montaż Sposób działania Typ 1B zgodnie z normą EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe Pompa obiegu grzewczego 4(2) A, 230 V~ Wtyk palnika fa 4(2) A, 230 V~ Łącznie maks. 6 A, 230 V~ Ustawienie fabryczne Czujnik temperatury wody w kotle Opakowanie z dokumentacją techniczną 6.4 Vitotronic 100, typ KC4, nr katalog Dane techniczne 6 Budowa Regulator składa się z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Zaciski kontrolne zabezp. ogranicznika temperatury Przyciski funkcji kontrolnej kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków: Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Wyświetlacz Przyciski: Wybór programu Temperatura wody w kotle Temperatura wody użytkowej Funkcje Regulacja stała temperatury wody w kotle Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Wbudowany system diagnostyczny Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompa obiegu grzewczego wyłączona). Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii w celu umożliwienia eksploatacji w trybie zredukowanym należy dodatkowo przyłączyć regulator pogodowy lub regulator temperatury pomieszczenia z programem czasowym (patrz cennik firmy Viessmann, rejestr 18 Regulator obiegu grzewczego ). Charakterystyka regulacji Część P z wyjściem dwupołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, możl. przestawienia na 87 C lub 95 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C 50 VIESMANN VITOGAS

51 Regulatory (ciąg dalszy) Obciążenie znamionowe wyjść przekaźników sö Pompa obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ Łącznie sö, sa maks. 4 A, 230 V~ Stan wysyłkowy Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Opakowanie z dokumentacją techniczną fa Palnik 4(2) A, 230 V~ lö Palnik 2-stopniowy Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A, 230 V~ Łącznie 6 A 230 V~ Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym. 6.5 Vitotronic 150, typ KB2, nr katalog Dane techniczne Budowa Regulator składa się z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Zaciski kontrolne zabezp. ogranicznika temperatury Przyciski funkcji kontrolnej kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków: Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Cyfrowy wielokanałowy zegar sterujący Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Temperatura wody w kotle Temperatura wody użytkowej Godzina/data Funkcje Sterowany zapotrzebowaniem na ciepło regulator temperatury wody w kotle Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompa obiegu grzewczego wyłączona) Zgodnie z niem. Rozp. o Oszczędzaniu Energii regulacja temperatury powinna być ustalana dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. W instalacjach grzewczych z kilkoma obiegami grzewczymi zalecamy zastosowanie innych regulatorów obiegu kotła i obiegu grzewczego (np. Vitotronic 200 lub Vitotronic 300). Charakterystyka regulacji Część P z wyjściem dwupołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C lub 95 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zegar sterujący Cyfrowy wielokanałowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń i podgrzewania wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Wyłączenie instalacji W programie roboczym Wyłączenie instalacji nie następuje podgrzew wody użytkowej. Jeżeli temperatura wody w kotle spada poniżej 5 C, palnik zostaje włączony i ponownie wyłączony przy 42 C. Pompa obiegu grzewczego zostaje wyłączona między 16 marca i 15 października. Od 16 października do 15 marca włączana jest w zależności od obciążenia. Eksploatacja w lecie ( Tylko ciepła woda ) Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. 6 VITOGAS VIESMANN 51

52 Regulatory (ciąg dalszy) Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompa obiegu grzewczego 4(2) A 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A 230 V~ Łącznie sö, sa maks. 4 A, 230 V~ fa Palnik 4(2) A 230 V~ Łącznie 6 A 230 V~ Stan wysyłkowy Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Opakowanie z dokumentacją techniczną Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym. 6.6 Vitotronic 200, typ KW4, nr katalog Dane techniczne 6 Budowa Regulator złożony jest z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Zaciski kontrolne zabezp. ogranicznika temperatury Przyciski funkcji kontrolnej kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Z cyfrowym zegarem sterującym Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Tryb ekonomiczny i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury wody w kotle i na zasilaniu Godzina/data Funkcje Sterowana pogodowo regulacja temperatury kotła i/lub temperatury na zasilaniu Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego i palnika (nie dotyczy palników w kotłach grzewczych z dolnym ograniczeniem temperatury wody w kotle) Ustawienie zmiennej granicy ogrzewania Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Nadzór temperatury spalin w połączeniu z czujnikiem temperatury spalin Wskaźnik serwisowy Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompy obiegu grzewczego wyłączone) Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji Regulator obiegu kotła: Część P z wyjściem dwupołożeniowym podczas eksploatacji z palnikiem stopniowym Regulacja obiegu grzewczego: Część PI z wyjściem trzypołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C 52 VIESMANN VITOGAS

53 Regulatory (ciąg dalszy) Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zakres ustawień krzywej grzewczej: Nachylenie: 0,2 do 3,5 Poziom: 13 do 40 K Maks. ograniczenie: od 20 do 130 C Min. ograniczenie: od 1 do 127 C Zakres nastawy wartości wymaganej temperatury wody użytkowej 10 do 60 C; z możl. przestawienia na 10 do 95 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Zegar sterujący Cyfrowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń, podgrzewania wody użytkowej i pompy cyrkulacyjnej wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Przełączanie programu roboczego z zewnątrz w połączeniu z modułem sterującym V. Eksploatacja w lecie ( Tylko ciepła woda ) Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Funkcja zabezpieczenia przed zamarznięciem Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej ok. +1 C. Funkcja ta wyzwala włączenie pomp obiegu grzewczego i utrzymanie wody kotłowej na dolnym poziomie temperatury wynoszącym ok. 20 C. W przypadku kotłów grzewczych z górnym ograniczeniem temperatury utrzymywana jest przyporządkowana temperatura. Funkcja zabezpieczenia przed zamarznięciem wyłączana jest, jeżeli temperatura zewnętrzna wzrośnie powyżej ok. +3 C, tzn. wyłączona zostaje pompa obiegu grzewczego i palnik. Ustawienia krzywej grzewczej (nachylenie i poziom) Vitotronic 200 reguluje w sposób zależny od pogody temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza). Temperatura wody w kotle jest przy tym automatycznie ustawiana o 0 do 40 K powyżej najwyższej aktualnej wartości wymaganej temperatury na zasilaniu (stan wysyłkowy 8 K). Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura wody w kotle i temperatura wody na zasilaniu zostaną dopasowane do tych warunków. Górna wartość temperatury wody w kotle ograniczana jest przez regulator temperatury oraz elektroniczny ogranicznik temperatury maksymalnej. Temperatura wody kotłowej lub temperatura na zasilaniu w C Nachylenie 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2, Temperatura zewnętrzna w C Dane techniczne 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A, 230 V~ Łącznie sö, sa, sk, gs maks. 4 A, 230 V~ fa Palnik 4(2) A, 230 V~ lö Palnik, 2-stopniowy Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A,230 V~ Łącznie maks. 6 A, 230 V~ 6 VITOGAS VIESMANN 53

54 Regulatory (ciąg dalszy) Stan wysyłkowy Moduł obsługowy Czujnik temperatury zewnętrznej Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Opakowanie z dokumentacją techniczną Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw uzupełniający (wyposażenie dodatkowe). Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym. 6.7 Vitotronic 200, typ KW5, nr katalog Dane techniczne 6 Budowa Regulator złożony jest z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Zaciski kontrolne zabezp. ogranicznika temperatury Przyciski funkcji kontrolnej kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Z cyfrowym zegarem sterującym Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Tryb ekonomiczny i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury wody w kotle i na zasilaniu Wybór obiegu grzewczego Godzina/data Funkcje Sterowana pogodowo regulacja temperatury kotła i/lub temperatury na zasilaniu Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego i palnika (nie dotyczy palników w kotłach grzewczych z dolnym ograniczeniem temperatury wody w kotle) Ustawienie zmiennej granicy ogrzewania Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Nadzór temperatury spalin w połączeniu z czujnikiem temperatury spalin Wskaźnik serwisowy Adaptacyjna regulacja temperatury wody w podgrzewaczu z układem preferencji (pompy obiegu grzewczego wyłączone, mieszacz zamknięty) Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) Zoptymalizowana regulacja jednego z obiegów grzewczych, np. obiegu instalacji ogrzewania podłogowego, za pomocą czujników temperatury wody na zasilaniu i powrocie Podgrzewanie jastrychu w połączeniu z ogrzewaniem podłogowym Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji Regulator obiegu kotła: Część P z wyjściem dwupołożeniowym podczas eksploatacji z palnikiem stopniowym Regulacja obiegu grzewczego: Część PI z wyjściem trzypołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zakres ustawień krzywej grzewczej: Nachylenie: 0,2 do 3,5 Poziom: 13 do 40 K Maks. ograniczenie: od 20 do 130 C Min. ograniczenie: od 1 do 127 C Temperatura różnicowa dla obiegu grzewczego z mieszaczem: 0 do 40 K Zakres nastawy wartości wymaganej temperatury wody użytkowej 10 do 60 C; z możl. przestawienia na 10 do 95 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Zegar sterujący Cyfrowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej 54 VIESMANN VITOGAS

55 Regulatory (ciąg dalszy) Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń, podgrzewania wody użytkowej i pompy cyrkulacyjnej wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Przełączanie programu roboczego z zewnątrz w połączeniu z modułem sterującym V. Eksploatacja w lecie ( Tylko ciepła woda ) Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Funkcja zabezpieczenia przed zamarznięciem Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej ok. +1 C. Funkcja ta wyzwala włączenie pomp obiegu grzewczego i utrzymanie wody kotłowej na dolnym poziomie temperatury wynoszącym ok. 20 C. W przypadku kotłów grzewczych z górnym ograniczeniem temperatury utrzymywana jest przyporządkowana temperatura. Funkcja zabezpieczenia przed zamarznięciem wyłączana jest, jeżeli temperatura zewnętrzna wzrośnie powyżej ok. +3 C, tzn. wyłączona zostaje pompa obiegu grzewczego i palnik. Ustawienia krzywej grzewczej (nachylenie i poziom) Regulator Vitotronic 200 pracuje w sposób sterowany pogodowo i reguluje temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza), a także temperaturę na zasilaniu obiegu grzewczego z mieszaczem. Temperatura wody w kotle jest przy tym automatycznie ustawiana o 0 do 40 K powyżej najwyższej aktualnej wartości wymaganej temperatury na zasilaniu (stan wysyłkowy 8 K). Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura wody w kotle i temperatura wody na zasilaniu zostaną dopasowane do tych warunków. Górna wartość temperatury wody w kotle ograniczana jest przez regulator temperatury oraz elektroniczny ogranicznik temperatury maksymalnej. Temperatura wody kotłowej lub temperatura na zasilaniu w C Nachylenie 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2, Temperatura zewnętrzna w C Dane techniczne 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A, 230 V~ gs Silnik mieszacza 0,2(0,1) A, 230 V~ Łącznie sö, sa, sk, gs maks. 4 A, 230 V~ fa Palnik 4(2) A, 230 V~ lö Palnik, 2-stopniowy Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A,230 V~ Łącznie maks. 6 A, 230 V~ 6 Stan wysyłkowy Moduł obsługowy Czujnik temperatury zewnętrznej Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Opakowanie z dokumentacją techniczną Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym. Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw uzupełniający (wyposażenie dodatkowe). VITOGAS VIESMANN 55

56 Regulatory (ciąg dalszy) 6.8 Dodatkowe wyposażenie regulatora Przyporządkowanie wyposażenia do typu regulatora Vitotronic Typ KC3 KC4 KB2 KW4 KW5 Wyposażenie dodatkowe Zestaw uzupełniający do obiegu grzewczego z mieszaczem x Kontaktowy czujnik temperatury x Zanurzeniowy regulator temperatury x Kontaktowy regulator temperatury x Vitotrol 100, typ UTDB x x Vitotrol 100, typ UTDB-RF x Vitotrol 300 x x Czujnik temperatury pomieszczenia x x Rozdzielacz magistrali KM x x x Czujnik temperatury spalin x x Odbiornik sygnałów radiowych x x x Rozszerzenie funkcji 0-10 V x x Zewn. zestaw uzupełniający H5 x x x x Vitocom 100 x x x Moduł sterujący-v x x Zestaw uzupełniający do obiegu grzewczego z mieszaczem Nr katalog Elementy składowe: Silnik mieszacza z przewodem przyłączeniowym Wtyk pompy obiegu grzewczego i czujnika temperatury wody na zasilaniu (kontaktowy czujnik temperatury) Silnik mieszacza montowany jest bezpośrednio na mieszaczach firmy Viessmann typu DN 20 do 50 i R ½ do 1¼. Silnik mieszacza Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Moment obrotowy 3 Nm Czas pracy przy s Czujnik temperatury wody na zasilaniu (kontaktowy czujnik temperatury) Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 4 W Klasa zabezpieczenia II Stopień ochrony IP 42 wg normy EN 60529, do zapewnienia przez budowę/montaż Dane techniczne Długość przewodu 5,8 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C 56 VIESMANN VITOGAS

57 Regulatory (ciąg dalszy) Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Nr katalog Elementy składowe: Silnik mieszacza z przewodem przyłączeniowym Wtyk pompy obiegu grzewczego i czujnika temperatury wody na zasilaniu (czujnik zanurzeniowy do montażu w rozdzielaczu Divicon) Silnik mieszacza Stopień ochrony IP 42 wg normy EN 60529, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Moment obrotowy 3 Nm Czas pracy przy s Czujnik temperatury wody na zasilaniu (czujnik zanurzeniowy) 130 Dane techniczne Długość przewodu 3,5 m, z okablowanymi wtykami Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 4 W Klasa zabezpieczenia I Dane techniczne Długość przewodu 4,0 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Kontaktowy czujnik temperatury Nr katalog Do pomiaru temperatury wody na zasilaniu i na powrocie Dane techniczne Długość przewodu 5,8 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C 6 Zanurzeniowy regulator temperatury nr katalog Możliwość zastosowania jako ogranicznika temperatury maksymalnej instalacji ogrzewania podłogowego. Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu. VITOGAS VIESMANN 57

58 Regulatory (ciąg dalszy) Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Skala nastawcza w obudowie Tuleja zanurzeniowa ze stali nierdzewnej R ½ x 200 mm Nr rej. DIN. DIN TR lub DIN TR Kontaktowy regulator temperatury Nr katalog Pracuje jako ogranicznik temperatury maksymalnej w instalacji ogrzewania podłogowego, (tylko w połączeniu z rurami metalowymi). Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 14 K Moc załączalna 6(1,5) A 250V~ Skala nastawcza w obudowie Nr rej. DIN. DIN TR lub DIN TR Vitotrol 100, typ UTDB 6 Nr katalog. Z Regulator sterowany temperaturą pomieszczenia Z wyjściem sterującym (wyjście dwupołożeniowe) Z cyfrowym zegarem sterującym Z programem dziennym i tygodniowym Z obsługą przy pomocy menu: 3 wstępnie ustawione programy czasowe, indywidualnie ustawiane Stała praca ręczna z możliwą do ustawienia wartością wymaganą temperatury pomieszczenia Eksploatacja z zabezpieczeniem przed zamarznięciem Program wakacyjny Z przyciskami dla trybu "Party" i trybu ekonomicznego Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Eksploatacja niezależna od sieci elektrycznej (dwie baterie manganowo-alkaliczne 1,5 V, typ LR6/AA, okres pracy ok. 1,5 roku). Przyłącze do regulatora: przewód 2-żyłowy o przekroju 0,75 mm 2 do sieci 230 V~. Dane techniczne Napięcie znamionowe 3 V Bateria LR6/AA Obciążenie znamionowe styku beznapięciowego maks. 6(1) A, 230 V~ min. 1 ma, 5 V Stopień ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż 58 VIESMANN VITOGAS

59 Regulatory (ciąg dalszy) Sposób działania RS typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Podczas magazynowania i transportu 25 do +65 C Zakresy nastaw Temperatura komfortowa 10 do 40 C Obniżana temperatura 10 do 40 C Temperatura zabezpieczenia przed zamarzaniem 5 C Podtrzymanie pamięci przy wymianie baterii 3 min Vitotrol 100, typ UTDB-RF Nr katalog. Z Regulator sterowany temperaturą pomieszczenia ze zintegrowanym nadajnikiem radiowym i odbiornikiem Z cyfrowym zegarem sterującym Z programem dziennym i tygodniowym Z obsługą przy pomocy menu: 3 wstępnie ustawione programy czasowe, indywidualnie ustawiane Stała praca ręczna z możliwą do ustawienia wartością wymaganą temperatury pomieszczenia Eksploatacja z zabezpieczeniem przed zamarznięciem Program wakacyjny Z przyciskami dla trybu "Party" i trybu ekonomicznego Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Niezależna od sieci elektrycznej eksploatacja regulatora sterowanego temperaturą pomieszczenia (dwie baterie manganowo-alkaliczne 1,5 V, typ LR6/AA, okres pracy ok. 1,5 roku). Odbiornik z wyświetlaczem stanu przekaźnika. Przyłączanie odbiornika do regulatora (zależnie od typu regulatora): przewód 4-żyłowy o przekroju 1,5 mm 2 dla 230 V~ lub przewód 3-żyłowy bez żyły zielonej/żółtej do sieci 230 V~ lub przewód 2-żyłowy o przekroju 0,75 mm 2 do niskiego napięcia, do podłączenia do regulatora, oraz dodatkowo przewód 2-żyłowy do podłączenia do sieci 230 V~ Dane techniczne regulatora sterowanego temperaturą pomieszczenia Napięcie znamionowe 3 V Częstotliwość nadawania 868 MHz Moc nadawcza < 10 mw Zasięg ok. 25 do 30 m w budynku, w zależności od rodzaju budowy Stopień ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Sposób działania RS typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Podczas magazynowania i transportu 25 do +65 C Zakresy nastaw Temperatura komfortowa 10 do 40 C Obniżana temperatura 10 do 40 C Temperatura zabezpieczenia przed zamarzaniem 5 C Podtrzymanie pamięci przy wymianie baterii 3 min Dane techniczne odbiornika Napięcie robocze 230 V~ ± 10% 50 Hz Obciążenie znamionowe styku beznapięciowego maks. 6(1) A, 230 V~ min. 1 ma, 5 V Stopień ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Klasa zabezpieczenia II wg EN przy prawidłowym montażu Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Podczas magazynowania i transportu 25 do +65 C Wskazówka dotycząca sterowania temperaturą pomieszczenia (funkcja RS) za pomocą zdalnego sterowania Nie uaktywniać funkcji RS w przypadku obiegów grzewczych ogrzewania podłogowego (bezwładność). W przypadku instalacji z jednym obiegiem grzewczym bez mieszacza i kilkoma obiegami grzewczymi z mieszaczem, funkcja RS może oddziaływać tylko na obiegi grzewcze z mieszaczem. VITOGAS VIESMANN 59

60 Regulatory (ciąg dalszy) Uwaga dotycząca regulatora Vitotrol 200 i 300 Dla każdego obiegu grzewczego instalacji grzewczej można stosować regulator Vitotrol 200 lub Vitotrol 300. Vitotrol 200 Nr katalog Odbiornik KM-BUS Zdalne sterowanie Vitotrol 200 przejmuje dla jednego obiegu grzewczego ustawienie programu roboczego i wymaganej temperatury pomieszczenia przy pracy normalnej z dowolnego pomieszczenia. Vitotrol 200 dysponuje podświetlanymi przyciskami wyboru programu roboczego oraz przyciskiem trybu Party i ekonomicznego. Za pośrednictwem sygnalizatora usterki na regulatorze wyświetlane są zgłoszenia usterek. Funkcja WS: Montaż w dowolnym miejscu w budynku. Funkcja RS: Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Zamontowany czujnik temperatury pomieszczenia mierzy temperaturę pomieszczenia i dokonuje ewentualnych korekt temperatury na zasilaniu oraz wyzwala szybki podgrzew na początku eksploatacji grzewczej (jeżeli zostało to zakodowane). Przyłącze: Przewód 2-żyłowy, długość przewodu maks. 50 m (również przy przyłączeniu kilku modułów zdalnego sterowania) Przewód nie może zostać ułożony razem z przewodami 230/400 V Wtyk niskiego napięcia objęty zakresem dostawy Dane techniczne Zasilanie prądowe poprzez KM-BUS Pobór mocy 0,2 W Klasa zabezpieczenia III Stopień ochrony IP 30 wg EN do zapewnienia przez zabudowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Zakres nastawy wymaganej temperatury pomieszczenia 10 do 30 C z możliwością przestawienia na 3 do 23 C lub 17 do 37 C Regulacja temperatury wymaganej pomieszczenia w eksploatacji zredukowanej następuje przez regulator Vitotrol 300 Nr katalog Odbiornik KM-BUS Zdalne sterowanie Vitotrol 300 przejmuje dla jednego obiegu grzewczego nastawę żądanej temperatury wymaganej pomieszczenia przy eksploatacji normalnej i zredukowanej, nastawę programu roboczego i czasów włączania ogrzewania pomieszczenia, podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej. Vitotrol 300 wyposażony jest w podświetlany wyświetlacz i przyciski wyboru programu roboczego, przycisk trybu Party i ekonomicznego, automatyczne przestawienie czasu letniego/zimowego, przyciski programu wakacyjnego, dnia tygodnia i godziny. Funkcja WS: Montaż w dowolnym miejscu w budynku. Funkcja RS: Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Zamontowany czujnik temperatury pomieszczenia mierzy temperaturę pomieszczenia i dokonuje ewentualnych korekt temperatury na zasilaniu oraz wyzwala szybki podgrzew na początku eksploatacji grzewczej (jeżeli zostało to zakodowane). Przyłącze: Przewód 2-żyłowy, długość przewodu maks. 50 m (również przy przyłączeniu kilku modułów zdalnego sterowania) Przewód nie może zostać ułożony razem z przewodami 230/400 V Wtyk niskiego napięcia objęty zakresem dostawy VIESMANN VITOGAS

61 Regulatory (ciąg dalszy) Dane techniczne Zasilanie prądowe poprzez KM-BUS Pobór mocy 0,5 W Klasa zabezpieczenia III Stopień ochrony IP 30 wg EN do zapewnienia przez zabudowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Zakres nastawy wymaganej temperatury pomieszczenia przy pracy normalnej 10 do 30 C z możliwością przestawienia na 3 do 23 C lub 17 do 37 C przy pracy zredukowanej 3 do 37 C Czujnik temperatury pomieszczenia Nr katalog Oddzielny czujnik temperatury pomieszczenia jako uzupełnienie regulatora Vitotrol 200 i 300, do zastosowania w przypadku braku możliwości montażu regulatora Vitotrol 200 lub 300 w głównym pomieszczeniu mieszkalnym lub w miejscu przystosowanym do pomiaru i nastawiania temperatury. Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej, naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Czujnik temperatury pomieszczenia należy przyłączyć do regulatora Vitotrol 200 lub 300. Przyłącze: 2-żyłowy przewód o przekroju 1,5 mm 2, miedziany Długość przewodu mierzona od zdalnego sterowania maks. 30 m Przewód nie może zostać ułożony razem z przewodami 230/400 V Dane techniczne Klasa zabezpieczenia III Stopień ochrony IP 30 wg normy EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Rozdzielacz KM-BUS Nr katalog Do przyłączenia od 2 do 9 urządzeń do KM-BUS regulatora Vitotronic Dane techniczne Długość przewodu 3,0 m, z okablowanymi wtykami Stopień ochrony IP 32 wg EN do zapewnienia przez zabudowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C 6 Czujnik temperatury spalin Nr katalog Do pomiaru i kontroli temperatury spalin, a także zgłaszania konieczności przeprowadzenia konserwacji w przypadku przekroczenia nastawionej temperatury. Z gwintem stożkowym. Montaż na rurze spalin. Odległość powinna wynosić ok. 1,5 średnicy rury spalin, poczynając od tylnej krawędzi kotła w kierunku komina. Kocioł kondensacyjny z systemem SP (spaliny/powietrze dolotowe) firmy Viessmann: Rurę spaliny/powietrze dolotowe z przygotowanym gniazdem czujnika należy uwzględnić w zamówieniu. Kotły kondensacyjne z przewodem spalin wykonanym przez inwestora: Otwór konieczny do montażu czujnika w przewodzie spalin powinien być zaplanowany i sprawdzony przez inwestora. Czujnik temperatury spalin powinien być zamontowany w tulei zanurzeniowej ze stali nierdzewnej (dostarczonej przez inwestora). VITOGAS VIESMANN 61

62 Regulatory (ciąg dalszy) Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +60 C Podczas magazynowania i transportu od 20 do +70 C Dane techniczne Długość przewodu 3,8 m, z okablowanymi wtykami Stopień ochrony IP 60 wg normy EN 60529, do zapewnienia przez budowę/montaż Odbiornik sygnałów radiowych Nr katalog Do odbioru sygnału czasu z nadajnika DCF 77 (lokalizacja: Mainflingen koło Frankfurtu nad Menem). Nastawa godziny i daty zgodnie z sygnałem radiowym. Montaż na ścianie zewnętrznej, w pozycji skierowanej w stronę nadajnika. Na jakość odbioru mogą ujemnie wpływać materiały budowlane zawierające metal, np. żelbeton, sąsiednie budynki i elektromagnetyczne źródła promieniowania, np. przewody wysokiego napięcia i trakcyjne. Przyłącze: Przewód 2-żyłowy, maksymalna długość przewodu 35 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Rozszerzenie funkcji 0-10 V 6 Nr katalog Odbiornik magistrali KM Z przewodami i wtykami fö oraz avg Dane techniczne Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Pobór mocy 1 W Obciążenie znamionowe wyjść przekaźników 4(2) A 230 V~ Klasa ochrony IP 30 wg normy EN do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu -20 do +65 C Funkcje w połączeniu z rozszerzeniem funkcji 0 10 V (wyposażenie dodatkowe) Wejście 0 do 10 V avf: Nastawianie dodatkowej wartości wymaganej temperatury wody w kotle Wyjście sterujące abj(styk beznapięciowy) Styk nocny (sygnalizowanie trybu eksploatacji zredukowanej i przełączania pompy obiegu grzewczego na niskie obroty) Zewnętrzny zestaw uzupełniający H5 Nr katalog Rozszerzenie funkcji w obudowie. Z wtykiem abö do następujących funkcji: zapotrzebowanie z zewnątrz/blokowanie z zewnątrz lub przyłączenie przepustnicy spalin przyłączanie dodatkowym urządzeń zabezpieczających Przewód o dł. 2,0 m z wtykami X12 i fa do przyłączania do regulatora. 62 VIESMANN VITOGAS

63 Regulatory (ciąg dalszy) Znamionowe natężenie prądu 6 A Klasa zabezpieczenia I Stopień zabezpieczenia IP 20 wg normy EN do zapewnienia przez budwę/ montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Podczas magazynowania i transportu -20 do +65 C Dane techniczne Napięcie znamionowe 230 V Częstotliwość znamionowa 50 Hz Vitocom 100, typ GSM Bez karty SIM Nr katalog. Z Wskazówka Informacje na temat warunków sprzedaży, patrz cennik firmy Viessmann. Funkcje: Zdalne sterowanie poprzez sieci telefonii komórkowej GSM Zdalne sprawdzanie poprzez sieci telefonii komórkowej GSM Nadzorowanie zdalne poprzez wiadomości SMS wysyłane do 1 lub 2 telefonów komórkowych Nadzorowanie zdalne innych urządzeń poprzez wejście cyfrowe (230 V) Konfiguracja: Telefony komórkowe poprzez wiadomości SMS Zakres dostawy: Vitocom 100 (w zależności od zamówienia - z kartą SIM lub bez) Zasilający przewód elektryczny z wtykiem euro (o długości 2,0 m) Antena GSM (o długości 3,0 m), stopa magnetyczna i podkładka klejąca Przewód łączący KM-BUS (o długości 3,0 m) Dane techniczne Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 15 ma Pobór mocy 4 W Klasa zabezpieczenia II Stopień ochrony IP 41 wg normy EN 60529, do zapewnienia przez zabudowę/ montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +55 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu -20 do +85 C Przyłącze wykonane przez inwestora Wejście usterki DE V~ Uwarunkowania po stronie inwestora: Dobry zasięg sieci do komunikacji w standardzie GSM wybranego operatora sieci komórkowej. Całkowita długość wszystkich przewodów odbiorników KM-BUS maks. 50 m Moduł sterujący-v Nr katalog Odbiornik KM-BUS, może być stosowany jedynie zamiennie z rozszerzeniem funkcji 0-10 V. Za pomocą modułu sterującego V można zrealizować następujące rozszerzenia funkcji regulatora: Włączanie palnika z zewnątrz w celu pokrycia zapotrzebowania na minimalną temperaturę wody w kotle (oddziałuje na palnik i ew. na pompy oraz mieszacz), np. zapotrzebowanie dla basenu kąpielowego lub zapotrzebowanie wentylacji Blokowanie palnika z zewnątrz Przełączanie programów roboczych lub zewnętrzne styki dla każdego kotła osobno Zewnętrzne wejście zgłaszania usterek Wyjście zbiorczego zgłaszania usterek (beznapięciowy styk przełączający) Przyłącze eksploatacji krótkotrwałej pompy cyrkulacyjnej wody użytkowej (np. za pomocą przycisku). VITOGAS VIESMANN 63

64 Regulatory (ciąg dalszy) Dane techniczne Długość przewodu: 3,0 m, z okablowanymi wtykami Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu -20 do +65 C 6 64 VIESMANN VITOGAS

65 Wykaz haseł A Armatura zabezpieczająca wg DIN C Czujnik temperatury Temperatura pomieszczenia...61 temperatura zewnętrzna...49 Czujnik temperatury pomieszczenia...61 Czujnik temperatury zewnętrznej...49 E ENEV...52, 54 I Instalacja ogrzewania podłogowego...45 K Kontaktowy regulator temperatury...58 R Regulator sterowany temperaturą pomieszczenia...58, 59 Regulator temperatury Regulator temperatury...57 Temperatura kontaktowa...58 Rozdzielacz KM-BUS...61 Rozdzielacz obiegu grzewczego Modularny rozdzielacz Divicon...35 Rozszerzenie funkcji...62 S System rurowy z tworzywa sztucznego...45 T Termostat pomieszczenia...58, 59 V Vitocom 100, typ GSM...63 Vitotrol UTDB...58 UTDB-RF...59 W Warunki eksploatacyjne...5, 11 Z Zanurzeniowy regulator temperatury...57 Zegar sterujący...53, 54 VITOGAS VIESMANN 65

66 66 VIESMANN VITOGAS

67 VITOGAS VIESMANN 67

68 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl 68 VIESMANN VITOGAS
