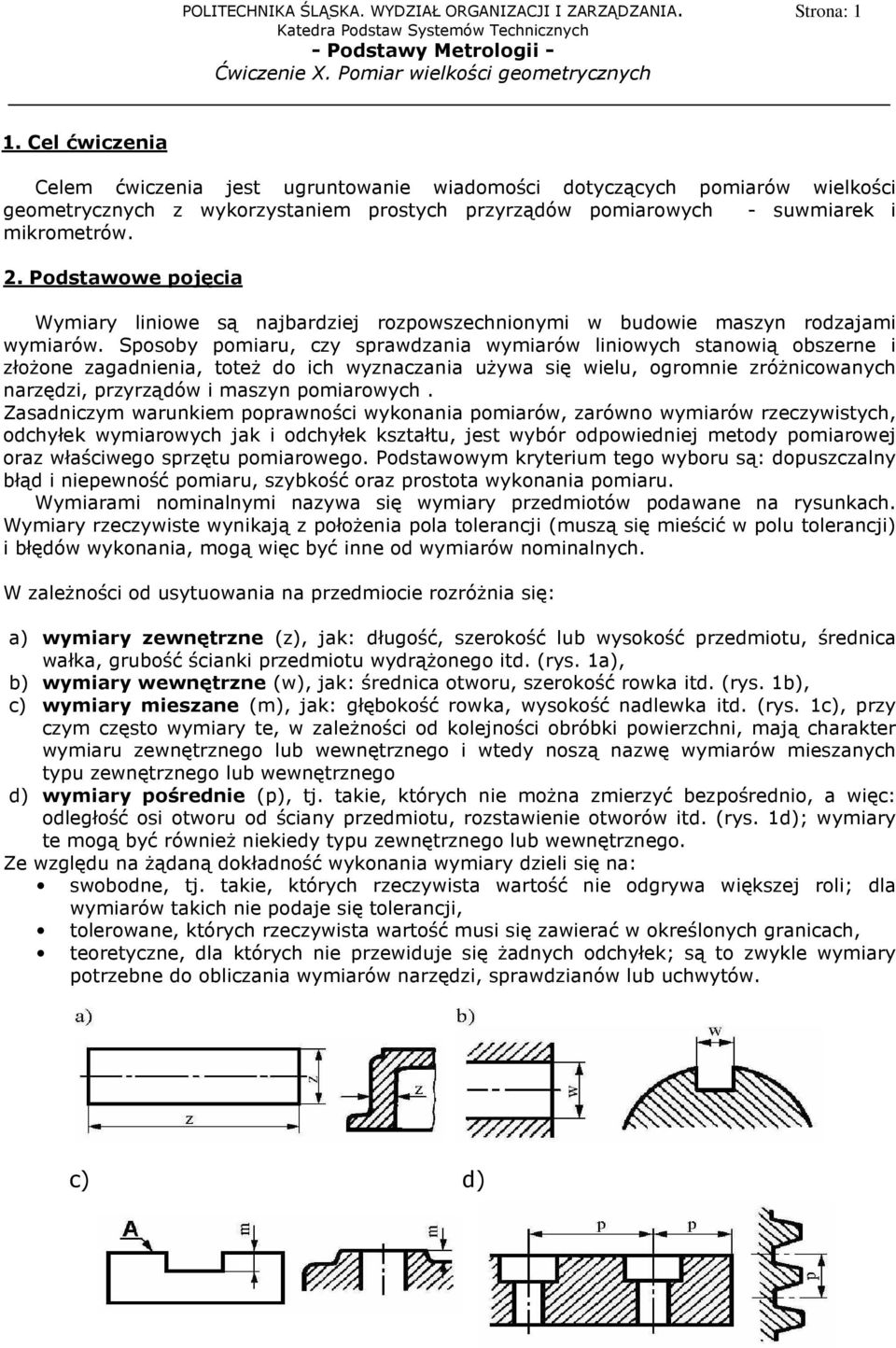

1 Strona: 1 1. Cel ćwiczenia Celem ćwiczenia jest ugruntowanie wiadomości dotyczących pomiarów wielkości geometrycznych z wykorzystaniem prostych przyrządów pomiarowych - suwmiarek i mikrometrów. 2. Podstawowe pojęcia Wymiary liniowe są najbardziej rozpowszechnionymi w budowie maszyn rodzajami wymiarów. Sposoby pomiaru, czy sprawdzania wymiarów liniowych stanowią obszerne i złoŝone zagadnienia, toteŝ do ich wyznaczania uŝywa się wielu, ogromnie zróŝnicowanych narzędzi, przyrządów i maszyn pomiarowych. Zasadniczym warunkiem poprawności wykonania pomiarów, zarówno wymiarów rzeczywistych, odchyłek wymiarowych jak i odchyłek kształtu, jest wybór odpowiedniej metody pomiarowej oraz właściwego sprzętu pomiarowego. Podstawowym kryterium tego wyboru są: dopuszczalny błąd i niepewność pomiaru, szybkość oraz prostota wykonania pomiaru. Wymiarami nominalnymi nazywa się wymiary przedmiotów podawane na rysunkach. Wymiary rzeczywiste wynikają z połoŝenia pola tolerancji (muszą się mieścić w polu tolerancji) i błędów wykonania, mogą więc być inne od wymiarów nominalnych. W zaleŝności od usytuowania na przedmiocie rozróŝnia się: a) wymiary zewnętrzne (z), jak: długość, szerokość lub wysokość przedmiotu, średnica wałka, grubość ścianki przedmiotu wydrąŝonego itd. (rys. 1a), b) wymiary wewnętrzne (w), jak: średnica otworu, szerokość rowka itd. (rys. 1b), c) wymiary mieszane (m), jak: głębokość rowka, wysokość nadlewka itd. (rys. 1c), przy czym często wymiary te, w zaleŝności od kolejności obróbki powierzchni, mają charakter wymiaru zewnętrznego lub wewnętrznego i wtedy noszą nazwę wymiarów mieszanych typu zewnętrznego lub wewnętrznego d) wymiary pośrednie (p), tj. takie, których nie moŝna zmierzyć bezpośrednio, a więc: odległość osi otworu od ściany przedmiotu, rozstawienie otworów itd. (rys. 1d); wymiary te mogą być równieŝ niekiedy typu zewnętrznego lub wewnętrznego. Ze względu na Ŝądaną dokładność wykonania wymiary dzieli się na: swobodne, tj. takie, których rzeczywista wartość nie odgrywa większej roli; dla wymiarów takich nie podaje się tolerancji, tolerowane, których rzeczywista wartość musi się zawierać w określonych granicach, teoretyczne, dla których nie przewiduje się Ŝadnych odchyłek; są to zwykle wymiary potrzebne do obliczania wymiarów narzędzi, sprawdzianów lub uchwytów. c) d)

2 Strona: 2 Rys. 1. Wymiary liniowe: a) zewnętrzne, b) wewnętrzne, c) mieszane, d)pośrednie 3. Podstawowe przyrządy pomiarowe Narzędzia suwmiarkowe Najbardziej popularnym narzędziem słuŝącym do pomiarów wymiarów zewnętrznych, wewnętrznych i mieszanych jest suwmiarka uniwersalna (rys. 2.). Uniwersalny charakter suwmiarki sprawia, Ŝe przyrząd ten jest powszechnie stosowany w warunkach produkcyjnych. Wartość działki elementarnej tego narzędzia wynosi w zaleŝności od rodzaju naciętego noniusza 0.1 lub 0.05 mm, rzadziej 0.02 mm. Dokładność pomiaru uzaleŝniona jest od precyzji wykonania suwmiarki oraz jej stanu. Rys. 2. Suwmiarka uniwersalna; 1 podziałka kreskowa prowadnicy, 2 - podziałka kreskowa suwaka, 3 szczęka krawędziowa wewnętrzna, 4 szczęka płaskokrawędziowa, 5 zacisk, 6 powierzchnia pomiarowa płaska Suwmiarka ma liczne wady konstrukcyjne, takie jak mała sztywność, luzy na prowadnicach itp. Wady te predestynują suwmiarkę jedynie do pomiaru mało dokładnych części maszyn, a takŝe tam, gdzie wymagana jest prostota i szybkość pomiaru. Zakres pomiarowy suwmiarki wynosi dla wymiarów zewnętrznych od 0 do 200 mm, a dla wymiarów wewnętrznych od 5 do 500 mm. Do pomiarów wymiarów mieszanych słuŝą głębokościomierze lub wysokościomierze suwmiarkowe (rys. 3 i rys. 4.). Niedokładność pomiaru tymi przyrządami jest z reguły większa od niedokładności pomiaru suwmiarkami uniwersalnymi. Wynika to głównie z trudności w prawidłowym ustawieniu przyrządu w czasie pomiaru. Wartość działki elementarnej tych przyrządów wynosi 0.1 lub 0.05 mm (rzadziej 0.02 mm), a zakres pomiarowy od 0 do 500 mm. Rys. 3. Głębokościomierz suwmiarkowy; 1 prowadnica, 2 suwak, 3 powierzchnia pomiarowa płaska

3 Strona: 3 Rys. 4. Wysokościomierz suwmiarkowy; 1 prowadnica, 2 suwak, 3 zacisk, 4 szczęka płasko-krawędziowa, 5 rysik, 6 powierzchnia pomiarowa płaska Charakterystycznym, wspólnym elementem przyrządów suwmiarkowych jest noniusz, umoŝliwiający zwiększenie dokładności odczytywania wyników pomiaru. NONIUSZ- jest to dodatkowa podziałka kreskowa, umoŝliwiająca odczytanie ułamkowej części wartości podziałki głównej. Stosuje się w praktyce noniusze liniowe i kątowe. Zasada działania przyrządu z podziałką noniusza, oparta jest na róŝnicy wielkości działki elementarnej podziałki głównej i działki noniusza. Noniusz określają następujące parametry : a - długość działki elementarnej skali głównej (skali wzorca) a - długość działki elementarnej skali noniusza, L - długość noniusza, n - liczba działek elementarnych noniusza, g - moduł noniusza, i - dokładność odczytania noniusza,

4 Strona: podziałka główna 2 - podziałka noniusza Parametry te są związane następującymi zaleŝnościami : Długość czynną noniusza L ustala się pokrywając 0 noniusza z 0 skali głównej. Wtedy równieŝ ostatnia kreska noniusza pokrywa się z odpowiednią kreską skali głównej, wyznaczając jego długość w jednostkach skali głównej. Liczbę działek n noniusza, na jego czynnej długości ustala się przez policzenie przy noniuszu ustawionym jak przy ustalaniu długości noniusza L. Moduł noniusza g wiąŝe się ze stosunkiem długości działek noniusza i skali głównej. W przypadku przyrządów suwmiarkowych, w praktyce stosuje się jedynie moduły 1, 2 (tylko liczby naturalne, tzn. całkowite i dodatnie). Wartość działki elementarnej noniusza i stanowi jego cechę znamionową. Gdy mówimy np. "noniusz 0,02 mm " znaczy to, Ŝe działka elementarna tego noniusza ma wartość i= 0,02 mm i zarazem, Ŝe niedokładność odczytania za pomocą tego noniusza wynosi 0,02mm. W noniuszach przyrządów suwmiarkowych wartość L, n, i, zazwyczaj wynoszą : - dla prostoliniowych noniuszy metrycznych : L = 9 mm n = 10 i = 0,1 mm L = 19 mm n = 10 i = 0,1 mm L = 19 mm n = 20 i = 0,05 mm L = 39 mm n = 20 i = 0,05 mm L = 49 mm n = 50 i = 0,02 mm - dla prostoliniowych noniuszy calowych : L = 7 /16 cala n = 8 i = 1 /28 cala L = 11 / 16 cala n = 12 i = 1 / 192 cala Pomiaru suwmiarką dokonuje się przez łagodne zaciśnięcie szczęk na mierzonym przedmiocie (pomiar powierzchni zewnętrznych), przez maksymalne rozwarcie szczęk wewnętrznych (pomiar powierzchni wewnętrznych) lub przez oparcie prowadnicy o powierzchnię przedmiotu i przesunięcie listwy głębokościomierza do oporu (pomiar głębokości). Suwak wyposaŝony jest w dźwignię zacisku (lub śrubę zaciskową), przy pomocy której ustala się jego połoŝenie.

5 Strona: 5 Przykłady prawidłowego pomiaru suwmiarką przedstawiono na rys.5. Rys. 5. Pomiar suwmiarką Na skali głównej odczytujemy całkowitą ilość milimetrów, odpowiadających danemu wymiarowi. Wskazuje ją zerowa kreska noniusza. Jeśli jednak nie pokrywa się ona dokładnie z Ŝadną kreską skali głównej, do odczytu przyjmujemy liczbę całkowitych milimetrów, odpowiadającą najbliŝszej podziałce poprzedzającej zero noniusza. Następnie ustalamy, która z kolejnych kresek noniusza pokrywa się dokładnie z kreską skali głównej. Jej miejsce, w kolejności liczonej od zera, wyraŝa liczbę dziesiętnych, dwudziestych lub pięćdziesiątych (zaleŝnie od wspominanej dokładności) części milimetra, którą naleŝy dodać do odczytanej poprzednio całkowitej liczby milimetrów. Miejsce pokrycia się kreski podziałki głównej z kreską podziałki noniusza nazywamy punktem koincydencji. Mikrometry Zastosowanie do tych narzędzi jako wzorca dokładnej śruby o skoku 0.5 mm, znacznie zwiększa w porównaniu z suwmiarką sztywność, a takŝe, jako Ŝe kierunek pomiaru pokrywa się z osią wzorca, pozwala na znacznie dokładniejszy i pewniejszy pomiar. Wartość działki elementarnej tych narzędzi w większości przypadków wynosi 0.01 mm. Na rys.6. przedstawiono mikrometr zewnętrzny. Zakres pomiarowy takich mikrometrów mieści się w granicach od 0 do 1000 mm, przy czym do 200 mm stopniowane są co 25 mm, w pozostałym zakresie co 75 mm.

6 Strona: 6 Rys.6. Mikrometr zewnętrzny; 1 wrzeciono, 2 kabłąk, 3 tuleja, 4 bęben, 5 sprzęgło, 6 kowadełko stałe, 7 zacisk, 8 nakładka izolacyjna, 9 powierzchnia pomiarowa płaska, 10 powierzchnia pomiarowa kulista Pomiarów wymiarów wewnętrznych moŝna dokonywać za pomocą mikrometrów wewnętrznych lub średnicówek mikrometrycznych (rys.7). Mikrometr wewnętrzny róŝni się od zewnętrznego jedynie budową szczęk pomiarowych. Jego zakres pomiarowy wynosi najczęściej od 5 do 55 mm. Rys. 7. Średnicówka mikrometryczna składana MMWc: 1) wrzeciono, 3) trzpień pomiarowy, 3) tuleja, 4) bęben, 5) przedłuŝacz, 6) trzpień przedłuŝacza Wymiary mieszane mierzy się za pomocą głębokościomierzy mikrometrycznych (rys.8.). Sposób pomiaru jak i rodzaj błędów pomiaru są takie same jak dla głębokościomierza suwmiarkowego. RóŜnicę między tymi przyrządami stanowi jedynie wyŝsza dokładność pomiaru uzyskiwana za pomocą głębokościomierza mikrometrycznego, którego wartości działki elementarnej wynosi 0.01 mm. Zakres pomiarowy narzędzia wynosi 100 mm. Rys.8. Głębokościomierz mikrometryczny;

7 Strona: 7 1 wrzeciono, 2 powierzchnia pomiarowa płaska, 3 tuleja, 4 bęben, 5 sprzęgło, 6 stopa Przykłady prawidłowego pomiaru mikrometrem zewnętrznym przedstawia Rys.9., natomiast mikrometrem wewnętrznym Rys.10. Rys.9. Pomiary mikrometrem zewnętrznym Rys.10. Pomiary mikrometrem zewnetrznym
