DARMOWA PRZEGLĄDARKA MODELI IFC
|
|
- Anna Sadowska
- 6 lat temu
- Przeglądów:
Transkrypt
1 DARMOWA PRZEGLĄDARKA MODELI IFC
2 BIM VISION. OPIS FUNKCJONALNOŚCI PROGRAMU. CZĘŚĆ III. Spis treści ZAKŁADKA WYMIAROWANIE... 1 CASE STUDY... 7
3 ZAKŁADKA WYMIAROWANIE Pomiary są dokonywane w oparciu o geometryczną reprezentację obiektu. Aby zwymiarować element, kliknij na wybrany obiekt w widoku modelu. Wskazując elementy przy wciśniętym klawiszu CTRL możemy wskazać grupę obiektów (Zaznaczenie wielokrotne) do zwymiarowania. W odniesieniu do wymiarowania Objętości, Powierzchni, Ciężaru ponowne kliknięcie w obiekt przy wciśniętym klawiszu CTRL usunie z sumy wymiar właściwy dla wskazanego obiektu. Pomiar objętości zaznaczonego elementu modelu. Pomiar długości zaznaczonej krawędzi. Policz obiekty. Pomiar powierzchni zaznaczonego elementu modelu.. Pomiar ciężaru zaznaczonego elementu modelu. Pokaż współrzędne punktu.
4 Dla opcji wymiarowania Objętości i Ciężaru mamy również mozliwość zwymiarowania wszystkich elementów zaznaczonych, korzystając z opcji Z zaznaczenia. W przypadku pomiaru powierzchni mamy opcje pomiaru: Płaszczyzn, Powierzchni zakrzywionych oraz powierzchni tych samych normalnych (poniżej jeden z przykładów zastosowania dla tej opcji).
5 Opcja Krawędzie kryje kilka możliwości wymiarowania w tym: długość krawędzi, odległość pomiędzy wierzchołkami elementów, odległość pomiędzy środkami ciężkości oraz odległości między płaszczyznami (jak niżej). Opcja Ciężar umożliwia pomiar ciężaru obiektu z uwzględnieniem rodzaju materiału (Stal/Beton/Żelbet/Aluminium). W tym miejscu możemy zdefiniować gęstość materiału oraz jednostkę.
6 Opcja Zliczanie pozwala zliczyć ilość sztuk elementów Z zaznaczenia. Jednostka. Wartość. Dla wymiarowania w jednostkach takich jak: m2 / m3 / kg / t w okienku Wartości pojawi się również opcja umożliwiająca zdefiniowanie dokładności pomiaru. Ustaw dokładność.
7 Opcja Współrzędne pokazuje współrzędne wskazanego punktu względem początku układu współrzędnych. Polecenie Ustaw początek pozwala zdefiniować początek układu odniesienia we wskazanym punkcie. Oryginalny układ współrzędnych dla projektu. Współrzędne wskazanego punktu względem początku układu. Ustaw początek w bieżącym punkcie. Ustaw dokładność. Przywróć oryginalny początek układu współrzędnych dla projektu.
8 Układ współrzędnych ustawiony we wskazanym punkcie. Współrzędne punktu względem nowego (zdefiniowanego przez użytkownika) układu współrzędnych. Usuwa wszystkie istniejące zaznaczenia. Usuwa zaznaczenie wykonane jako ostatnie. Umożliwia jednoczesne zaznaczenie wielu elementów, płaszczyzn i krawędzi. Elementy przeźroczyste będą pomijane przy zaznaczaniu myszką.
9 CASE STUDY ZADANIE 1 Podaj powierzchnię chodników zewnętrznych (np. na potrzeby sprawdzenia dostawcy). Krok 1 Menu główne -> Otwórz plik -> Wskaż plik Vectorworks_project (plik dołączony do zestawu ćwiczeń). Krok 2 OBIEKTY -> Lista -> Warstwy -> W tym miejscu na liście zaznaczamy Warstwa - Site-Paving

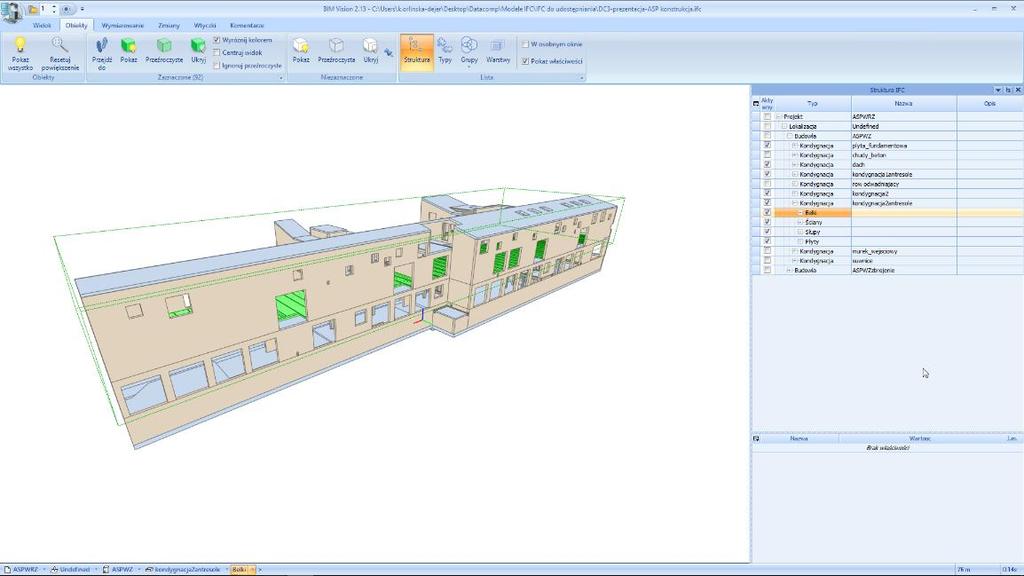

10 Krok 3 OBIEKTY -> Niezaznaczone -> Ukryj Krok 4 WYMIAROWANIE -> Tryb -> Płaszczyzna -> gotowe! Wynik = 274,207 m2
11 ZADANIE 2 Jaka jest objętość chudego betonu przewidzianego w projekcie. Krok 1 Menu główne -> Otwórz plik -> Wskaż plik DC3-prezentacja-ASP konstrukcja (plik dołączony do zestawu ćwiczeń) Krok 2 OBIEKTY -> Lista -> Struktura -> W oknie Struktura IFC wskazujemy Kondygnacja chudy_beton
12 Krok 3 OBIEKTY -> Niezaznaczone -> Ukryj Krok 4 WYMIAROWANIE -> Tryb -> Objętość -> Z zaznaczenia Wynik= 140,412m3
13 ZADANIE 3 Podaj wskaźnik zbrojenia (globalnie dla całego projektu). Krok 1 Menu główne -> Otwórz plik -> Wskaż plik DC3-prezentacja-ASP konstrukcja (plik dołączony do zestawu ćwiczeń) Krok 2 OBIEKTY -> Lista -> Struktura -> W oknie Struktura IFC wskazujemy Budowla ASPWzbrojenie
14 Krok 3 WYMIAROWANIE -> Tryb -> Ciężar -> W tym miejscu zdefiniujmy jednostkę jako Tony -> Z zaznaczenia Wynik: 238,063t Klawiszem ESC wycofujemy polecenie.
15 Krok 4 OBIEKTY -> Lista -> Struktura -> W oknie Struktura IFC odznaczamy w kolumnie Aktywny na poziomie projektu ASPWZ Krok 5 Wybieramy kolejno elementy ze Struktury IFC, które będziemy chcieli zwymiarować. Na tym etapie ważna jest znajomość projektu. W ćwiczeniu zaznaczamy kolejno:
16 Krok 6 W projekcie występują płyty prefabrykowane (jako płyty stropowe). Dla poprawności obliczeń musimy je wyłączyć z wymiarowania. Rozwijamy Belki na poziomie kondygnacja2antresole i odznaczamy kolejno płyty prefabrykowane:
17 Krok 7 W oknie Struktura IFC zaznaczamy cały projekt Krok 8 WYMIAROWANIE -> Tryb -> Objętość -> Z zaznaczenia. Wynik:1772,607m3 Wskaźnik = 238,063t/1772,607m3= 0,134t/m3=134kg/m3
18 Dowiedz się więcej o BIM Vision: Kontakt: contact@bimvision.eu
