1 OPIS PRZEDMIOTU ZLECENIA Rozdział I. PODSTAWOWE INFORMACJE NA TEMAT PRZEDMIOTU ZLECENIA Przedmiotem zlecenia jest usługa całodobowej, kompleksowej obsługi technicznej, konserwacji, przeglądów oraz wszelkie naprawy infrastruktury technicznej Szpitala oraz urządzeń (z wyłączeniem specjalistycznych urządzeń medycznych elektronicznych i elektrycznych), znajdujących się na terenie oraz we wszystkich budynkach i budowlach Zleceniodawcy położonych w Krakowie, os. Złotej Jesieni 1. Rozdział II. ZESTAWIENIE ZADAŃ I OBOWIĄZKÓW ZLECENIOBIORCY: 1. W zakresie branży elektrycznej: a) Wykonywanie przeglądów, konserwacji, napraw, obsługi oraz utrzymanie w stałej gotowości eksploatacyjnej wszystkich podległych urządzeń elektroenergetycznych, elektrycznych, aparatów, instalacji elektrycznych i sieci n/n, zgodnie z obowiązującymi przepisami, dokumentacją DTR i wymaganiami producentów; b) Wykonywanie przeglądów, konserwacji, napraw oraz obsługi elektronicznej i elektromechanicznej automatyki stacji transformatorowych i rozdzielni głównych; c) Wykonywanie napraw instalacji przyzywowych, domofonowych, wideo domofonowych, alarmowych, kontroli dostępu, sygnalizacji gazów medycznych, systemów dozorowych, RTV, oraz instalacji nagłaśniającej; d) Wykonywanie napraw i konserwacji instalacji monitoringu i tv przemysłowej; e) Wykonywanie napraw oświetlenia wewnętrznego, ewakuacyjnego, awaryjnego, przeszkodowego oraz wymianę spalonych źródeł światła, stateczników, starterów, zapłonników itp.; f) Wymiana zużytych źródeł zasilania w urządzeniach (w szczególności: dozownikach, bateriach bezdotykowych) g) Wykonywanie konserwacji i napraw oświetlenia zewnętrznego obiektów, placów, dróg wewnątrz-szpitalnych, lądowiska oraz wymianę spalonych, brakujących lub nieczynnych źródeł światła, bezpieczników oraz wyłączników zmierzchowych i ruchowych; h) Wykonywanie konserwacji wszystkich UPS ów, agregatów prądotwórczych oraz baterii akumulatorów do: UPS ów, agregatów prądotwórczych i sterowania automatyką stacji ST 1; i) Wykonywanie konserwacji i napraw prostowników do ładowania w/w baterii akumulatorowych; j) Dokonywanie wymian uszkodzonego osprzętu elektrycznego (w szczególności: wyłączniki, przełączniki instalacyjne, gniazda wtyczkowe i siłowe, przyciski sterownicze, puszki instalacyjne, gniazda audio i RTV); k) Dokonywanie wymian bezpieczników (w szczególności: topikowych, mocy samoczynnych, termicznych); l) Wymontowywanie urządzeń elektrycznych i elektronicznych wymagających naprawy i ich ponowny montaż po naprawie; 1 S t r o n a

2 m) Wykonywanie napraw i konserwacji napędów elektrycznych i elementów wykonawczych (w szczególności: drzwi automatyczne, bramy wjazdowe, szlabany); n) Zbieranie i przechowywanie zużytych źródeł światła fluorescencyjnego, ultrafioletowego uznanych za materiał niebezpieczny oraz przekazanie Zamawiającemu do utylizacji; o) Prowadzenie książek przebiegu pracy agregatów prądotwórczych oraz maszyn i urządzeń, których dokumentacja techniczno eksploatacyjna tego wymaga; p) Wykonywanie pomiarów ochronnych instalacji elektrycznych, w tym instalacji dźwigowej wraz ze sporządzeniem protokołów: skuteczności szybkiego włączenia, skuteczności uziemień, skuteczności zabezpieczeń różnicowoprądowych, skuteczności instalacji odgromowej, stanów izolacji kabli i przewodów, skuteczności sprzętu ochronnego dielektrycznego; q) Obsługę i konserwację stacji energetycznych zasilanych po stronie N/N, pośrednich rozdzielni elektrycznych w obiektach, tablic elektrycznych rozdzielczych piętrowych, wewnętrznych linii zasilających WLZ; r) W przypadku awarii dźwigów towarowo - osobowych oraz zewnętrznego dźwigu osobowego (SOR) - uwalnianie osób oraz odblokowywanie i przywracanie do gotowości (zresetowanie systemu), w innym przypadku wezwanie serwisu za pośrednictwem Dyspozytora; s) Nadzór i kontrola nad agregatami prądotwórczymi i urządzeniami UPS w sytuacjach awaryjnych; t) Dbałość o czystość instalacji i osprzętu oraz utrzymywanie porządku w wydzielonych pomieszczeniach, (w szczególności: stacje, rozdzielnie, komory trafo, szachty elektryczne). 2. W zakresie branży remontowo- budowlanej: a) Wykonywanie prac ślusarskich (w szczególności: montaż dodatkowych zamków w drzwiach i meblach, wymianę zamków w drzwiach i meblach, wykonanie i montaż narożników, płaskowników z blachy nierdzewnej zabezpieczających futryny, drzwi i ściany, skręcanie i rozkręcanie regałów, demontaż i montaż elementów stropów podwieszanych, wymiana i naprawa uszkodzonych zawiasów, montaż i demontaż ramienia szlabanu, montaż i demontaż dozowników, naprawa elementów sprzętu medycznego); b) Wykonywanie prac stolarskich (w szczególności: demontaż i montaż mebli, wykonywanie prostych konstrukcji drewnianych, naprawa uszkodzonych mebli, docinanie blatów, dostosowanie mebli); c) Wykonywanie prac budowlanych (w szczególności: wykonywanie otworów w ścianach działowych do przejść i montażu drzwi oraz otworów kontrolnych, flizowanie fragmentów ścian i posadzek, uzupełnienie ubytków tynków, fliz, terakoty, posadzek z płytek PCV i wykładzin rulonowych, gładzie, malowanie powierzchni ścian, sufitów, bram, płotów, słupów, kominków wentylacyjnych dachowych, stolarki drzwiowej i okiennej, wykonywanie wylewek, układanie linoleum, płytek podłogowych, naprawa uszkodzonych tapet, wykładanie folii samoprzylepnych, montaż lekkich ścian działowych, przegród, przepierzeń, fugowanie i silikonowanie białego montażu, miejscowa naprawa uszkodzonych pokryć dachowych, obróbki blacharskiej, kominków wentylacyjnych, uzupełnianie ubytków i naprawa parapetów, konserwacja i naprawa elementów narażonych na działanie czynników atmosferycznych np. czerpnie powietrza, konsole pod klimatyzatory, wymiana uszkodzonych szyb w stolarce okiennej i drzwiowej, naprawa rolet okiennych, naprawa stolarki drzwiowej i okiennej, naprawa elementów budowlanych małej architektury jak murki szachtów, schodów, pochylni dla osób 2 S t r o n a

3 niepełnosprawnych, kominki wentylacyjne, wymiana zniszczonych kasetonów, uzupełnianie ubytków i naprawa sufitów podwieszanych, odtwarzanie powierzchni po awariach i naprawach); d) Wykonywanie prac malarskich (w szczególności: malowanie stelaży, koszy, łóżek, regałów, szafek, uchwytów, konstrukcji narażonych na działanie czynników atmosferycznych, malowanie elementów sprzętu medycznego, odtwarzanie i wykonywanie oznakowania poziomego i pionowego np. koperty, zakazy zatrzymywania się, napisy ostrzegawcze lub informacyjne); e) Wykonywanie prac budowlanych na podstawie protokołów pokontrolnych z kontroli Sanepidu, Ośrodka Zwalczania Zakażeń Szpitalnych, przeglądów technicznych zgodnie z Prawem Budowlanym oraz zleceń z poszczególnych komórek organizacyjnych Zleceniodawcy; f) Wykonywanie robót ziemnych w trakcie awarii zewnętrznych instalacji wchodzących w skład Infrastruktury Szpitalnej wraz z odtworzeniem nawierzchni; 3. W zakresie branży instalacji sanitarnych: a) Wykonywanie napraw urządzeń (w szczególności: baterie umywalkowe, zlewozmywakowe, prysznicowe, wannowe, spłuczki w WC, pisuary, bidety, muszle klozetowe, umywalki, brodziki, kabiny prysznicowe, zlewozmywaki, wpusty kanalizacyjne podłogowe, wszelkiego typu odpływy, wszelkiego typu zawory, zasuwy, odwadniacze, syfony, spusty). b) Wykonywanie prostych napraw maceratorów, (tj. przetykanie, wymiana pękniętych wężyków, rurek, usuwanie wycieków, wymiana uszczelek, demontaż i montaż paneli osłonowych (obudowy) urządzenia, demontaż i montaż uszkodzonych elementów wysyłanych do specjalistycznych serwisów, czyszczenie styków elektrycznych, pływaków, odblokowywanie noży tnących); c) Wytwarzania produkowania mediów technologicznych niezbędnych dla potrzeb Zleceniodawcy (ciepłej wody użytkowej - C.W.U., centralnego ogrzewania C.O., Ciepła technologicznego C.T., pary), których nie można dostarczyć z sieci zewnętrznych, wraz z ich transformacją i przesyłem; d) Gospodarka mediami przesyłanymi z zewnątrz (M.P.E.C., M.P.WiK., Zakład Gazowniczy) i współpraca z instytucjami dostarczającymi te media; e) Utrzymanie ruchu technologicznego w zakresie wytwarzanych mediów, ich transformacja i przesył do odbiorców Zleceniodawcy; f) Utrzymanie pełnej szczelności i drożności kanalizacji ściekowej oraz kanalizacji burzowej i opadowej w budynkach Zleceniodawcy; g) Utrzymanie pełnej szczelności instalacji wodnych (zimna woda Z.W. i ciepła woda wraz z cyrkulacją C.W.U. + CYRK.), centralnego ogrzewania C.O., ciepła technologicznego - C.T., pary, kondensatu; h) Utrzymanie pełnej szczelności instalacji gazu nisko- i średnio- prężnego, wymiana uszkodzonych elementów armatury i osprzętu instalacji gazowej z wykluczeniem gazomierzy; i) Dbałość o czystość instalacji i osprzętu oraz utrzymywanie porządku w wydzielonych pomieszczeniach (w szczególności: maszynownie, podstacje cieplne, kotłownia, tunele technologiczne); 3 S t r o n a

4 4. W zakresie branży wentylacji, klimatyzacji i aparatury kontrolno pomiarowej: a) Usuwanie awarii podległych sieci i instalacji oraz urządzeń wentylacji, klimatyzacji (z wyłączeniem klimatyzatorów typu split ) i aparatury kontrolno pomiarowej wraz z osprzętem eksploatacyjnym (w szczególności: pompy, zawory, nawilżacze); b) Całodobowe utrzymywanie sprawności w/w instalacji oraz dokonywanie przeglądów kominiarskich (wentylacji wyciągowej) dla pomieszczeń wyposażonych w urządzenia i odbiorniki gazowe; c) Wykonywanie obsługi, przeglądów, konserwacji i napraw central wentylacyjnych, klimatyzacyjnych, szaf klimatyzacji precyzyjnej i instalacji nawilżania; d) Wykonywanie obsługi, przeglądów, konserwacji i napraw instalacji wentylacji nawiewno wyciągowej; e) Wykonywanie obsługi agregatów wytwarzających chłód technologiczny dla układów wentylacji i klimatyzacji; f) Wykonywanie konserwacji, napraw i obsługi instalacji wody lodowej - WL; g) Wymiany wkładów filtracyjnych, w tym filtrów absolutnych; h) Wykonywanie wymiany zużytych materiałów eksploatacyjnych (w szczególności: pasy napędowe, łożyska, smary, oświetlenie komór); i) Bieżąca kontrola stanu zabrudzenia filtrów wraz z obowiązkiem powiadomienia o aktualnym stanie odpowiedniego Koordynatora; j) Wykonywanie pomiarów skuteczności i krotności wymian powietrza lub na wezwanie Koordynatora celem przedłożenia odpowiednim organom kontroli: Sanepid, PiP etc. (protokoły z przedmiotowych pomiarów należy niezwłocznie przekazać Zleceniodawcy); k) Terminowe wykonywanie czynności wynikających z DTR i wymagań producenta; l) Okresowe czyszczenie czerpni powietrza wg. wytycznych tabeli konserwacji, oględzin, przeglądów oraz harmonogramu sporządzonego przez Zleceniobiorcę; m) Okresowe czyszczenie kratek wentylacyjnych wraz z widocznymi odcinkami kanału wg. wytycznych tabeli konserwacji, oględzin, przeglądów oraz harmonogramu sporządzonego przez Zleceniobiorcę; n) Okresowe czyszczenie central wentylacyjnych i klimatyzacyjnych, szaf klimatyzacji precyzyjnej oraz dezynfekcja układów chłodniczych (wszelkiego typu chłodnice, wymienniki etc., gdzie może nastąpić rozwój flory bakteryjnej, grzybów i pleśni), wg. wytycznych tabeli konserwacji, oględzin, przeglądów oraz harmonogramu sporządzonego przez Zleceniobiorcę; o) Dbałość o czystość instalacji i osprzętu oraz utrzymywanie porządku w wydzielonych pomieszczeniach, (w szczególności: maszynownie, pomieszczenia pomocnicze, komory kurzowe, szachty); 5. W zakresie branży gazów medycznych: a) Transport wewnętrzny butli z gazem medycznym na oddziały szpitalne wraz z podłączeniem do 4 S t r o n a

5 aparatury medycznej; b) Dystrybucja na terenie Szpitala ciekłego azotu na oddziały szpitalne wg. zapotrzebowania; c) Naprawa punktów poboru gazów medycznych; d) Naprawa instalacji wewnętrznej gazów medycznych; e) Naprawa sygnalizatorów gazów medycznych; f) Obsługa, naprawa i konserwacja sprężarek powietrza medycznego, osuszaczy, pomp próżni medycznej wraz z odwadnianiem sieci instalacji; g) Obsługa zbiorników z ciekłym tlenem i ciekłym azotem; h) Obsługa i naprawa rozprężalni butlowej z podtlenkiem azotu; i) Obsługa rozprężalni butlowej z tlenem sprężonym; j) Prowadzenie ewidencji zapotrzebowania gazów medycznych; k) Dbałość o czystość instalacji i osprzętu oraz utrzymywanie porządku w wydzielonych pomieszczeniach (w szczególności: stacja redukcyjna, tlenownia, sprężarkownia); 6. W zakresie branży dyspozytorów: a) Odpowiedzialność za prawidłową realizację wszystkich zadań wynikających z zakresu działania Centralnej Dyspozytorni; b) Informowanie jednostek organizacyjnych Szpitala, Dyrekcji oraz Zarządu Szpitala o zaistniałych awariach i wszelkich zakłóceniach w działalności Szpitala; c) Koordynowanie działań służb własnych i ewentualnie szpitalnych w zakresie usuwania skutków awarii i innych nieprzewidzianych zdarzeń na terenie Szpitala; d) Współpraca z Centrum Zarządzania Kryzysowego przy Urzędzie Wojewódzkim w przypadku szczególnych zagrożeń z udziałem przedstawiciela Szpitala; e) Współpraca z Państwową Strażą Pożarną i Policją w zakresie zabezpieczenia i nadzoru bezpieczeństwa Szpitala; f) Kontrolowanie i obsługiwanie systemów monitoringu obiektów szpitala; g) Nadzorowanie pracy w ruchu technologicznym wszystkich instalacji, systemów urządzeń, które odwzorowane są w Centralnej Dyspozytorni (w szczególności: systemów kontroli p.poż - SAP Systemy Automatyki Pożarowej i DSO Dźwiękowy System Ostrzegawczy, sygnalizacji gazów medycznych, sygnalizacji stanu położenia wyłączników transformatorów i agregatów prądotwórczych, sygnalizacji stanu zbiornika wody, układów kontrolnych dla instalacji wentylacji i klimatyzacji, BMS Building Management System, instalacji monitoringu); h) Przyjmowanie informacji od pracowników Szpitala o zaistniałych zdarzeniach oraz awariach, ich weryfikacja wybór optymalnej decyzji i wydanie polecenia podległym służbom wraz z późniejszym monitowaniem jego wykonania; i) Obsługa telefonicznego serwisu informacyjnego Szpitala (w dni powszednie między 15 tą a 7 rano, w dni wolne od pracy 24/dobę) j) Przyjmowanie zleceń zgłaszanych drogą telefoniczną i wprowadzanie ich do systemu: E-Service; 5 S t r o n a

6 W razie wojny, sytuacji kryzysowych, zdarzeń masowych Dyspozytor podlega bezpośrednio Kierownikowi Działu Infrastruktury Szpitalnej. 7. W zakresie branży dozoru techniczno - administracyjnego: a) Zapewnienie ścisłej koordynacji pomiędzy komórkami odpowiedzialnymi z ramienia Zleceniodawcy a firmą realizującą kontrakt; b) Przestrzegania przepisów BHP; c) Uczestnictwa w naradach organizowanych przez Zleceniodawcę; d) Przygotowywanie i dostarczanie niezbędnych dokumentów z zakresu prowadzonej działalności dla Zleceniodawcy, w tym codzienny odczyt zużycia mediów oraz comiesięczny odczyt zużycia mediów dla firm zewnętrznych; e) Realizacja zleceń zgłaszanych drogą elektroniczną i telefoniczną zgodnie z nadanym priorytetem zlecenia za potwierdzeniem ich odbioru w dniu jego wystawienia. f) Wywóz odpadów powstałych na skutek realizacji zadań objętych umową i własną działalnością na swój koszt; g) Utrzymywanie w czystości i porządku powierzonych pomieszczeń. Rozdział III: WYMAGANIA DOTYCZĄCE PERSONELU ZLECENIOBIORCY: 1. Zleceniobiorca musi dysponować należycie wykwalifikowanym i odpowiednio licznym personelem zapewniającym poprawne wykonanie usługi. Na żądanie Zleceniodawcy, Zleceniobiorca okaże dokumenty wykazujące kwalifikacje personelu, wymagane przez przepisy powszechnie obowiązującego prawa i regulacje branżowe; 2. Personel Zleceniobiorcy uczestniczący w wykonywaniu usługi zobowiązany jest posiadać: a) zunifikowaną odzież roboczą i ochronną (odzież musi zawierać wyraźne logo firmy Zleceniobiorcy); Zleceniodawca pozostawia Zleceniobiorcy dowolność w wyborze koloru tej odzieży za wyjątkiem barw używanych przez personel Zleceniodawcy: zielonej operacyjnej (tj. ciemnozielonej), niebieskiej operacyjnej (tj. ciemnoniebieskiej) i białej; b) identyfikatory imienne; Rozdział IV: WYKAZ INFRASTRUKTURY TECHNICZNEJ: 1. Wykaz budynków infrastruktury technicznej Szpitala: a) Budynek Główny segment:a-1, A-2, A-3, B-1, B-2, B-3, B-4, B-5, B-6, C-1, C-2, C-3, C-4, wraz ze stacją ST-2 i ST-3 b) Budynek kuchni pralni i przychodni przyszpitalnych. c) Budynek Zwierzętarni. d) Budynek stacji trafo ST 1, 6 S t r o n a

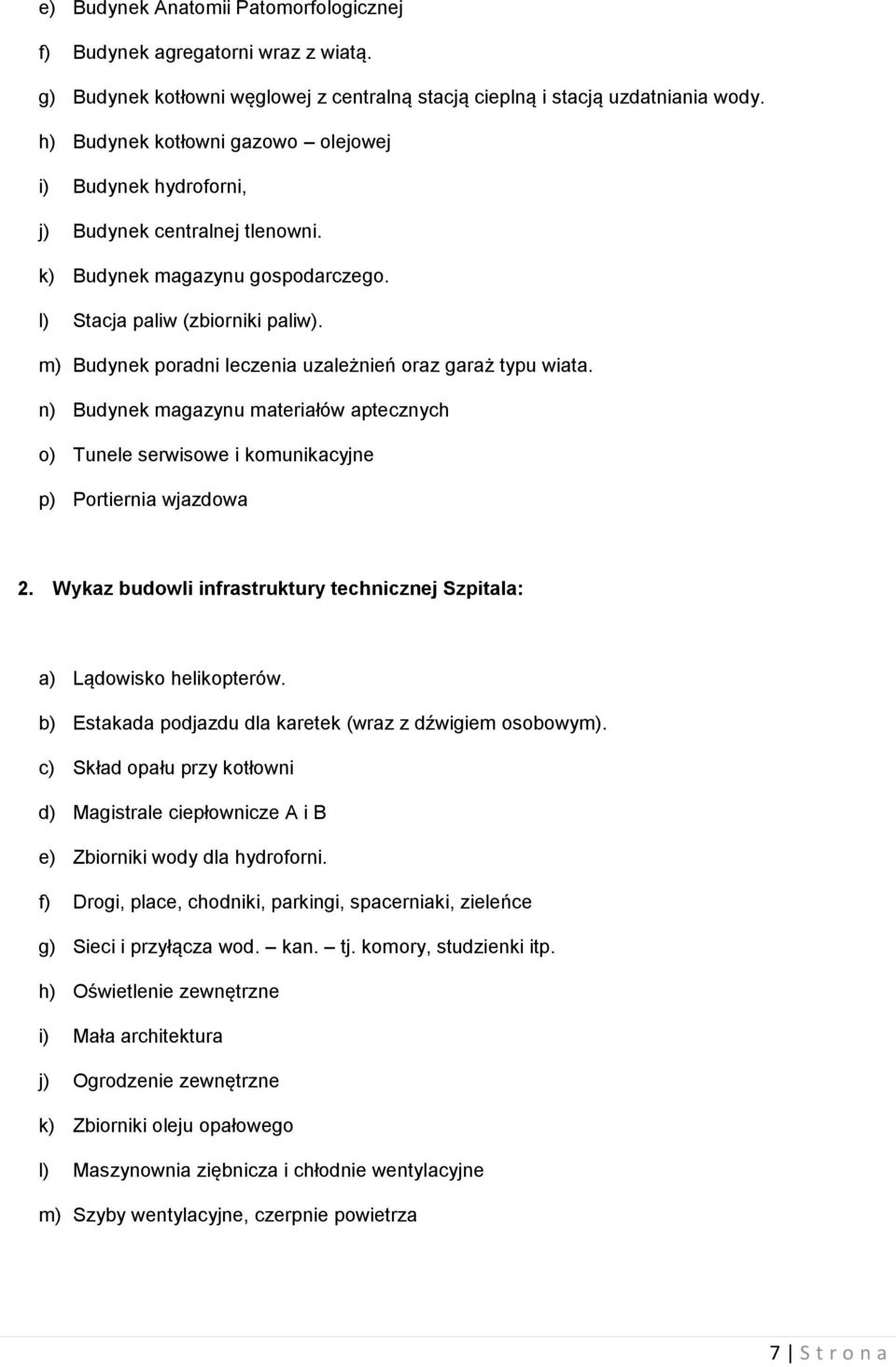

7 e) Budynek Anatomii Patomorfologicznej f) Budynek agregatorni wraz z wiatą. g) Budynek kotłowni węglowej z centralną stacją cieplną i stacją uzdatniania wody. h) Budynek kotłowni gazowo olejowej i) Budynek hydroforni, j) Budynek centralnej tlenowni. k) Budynek magazynu gospodarczego. l) Stacja paliw (zbiorniki paliw). m) Budynek poradni leczenia uzależnień oraz garaż typu wiata. n) Budynek magazynu materiałów aptecznych o) Tunele serwisowe i komunikacyjne p) Portiernia wjazdowa 2. Wykaz budowli infrastruktury technicznej Szpitala: a) Lądowisko helikopterów. b) Estakada podjazdu dla karetek (wraz z dźwigiem osobowym). c) Skład opału przy kotłowni d) Magistrale ciepłownicze A i B e) Zbiorniki wody dla hydroforni. f) Drogi, place, chodniki, parkingi, spacerniaki, zieleńce g) Sieci i przyłącza wod. kan. tj. komory, studzienki itp. h) Oświetlenie zewnętrzne i) Mała architektura j) Ogrodzenie zewnętrzne k) Zbiorniki oleju opałowego l) Maszynownia ziębnicza i chłodnie wentylacyjne m) Szyby wentylacyjne, czerpnie powietrza 7 S t r o n a

8 3. Wykaz obiektów objętych dozorem służby elektroenergetyki obejmuje wszystkie budynki budowle Szpitala, w tym szczególnie: a) Stację transformatorową nr 1 0,4 Kv b) Stację transformatorową nr 2 0,4 kv c) Stację transformatorową nr kv d) Rozdzielnię Główną pawilonu A-1 e) Rozdzielnię Główną pawilonu B-4 (mała) f) Rozdzielnię Główną pawilonu B-4 (duża) g) Rozdzielnię Główną Pawilonu C-1 h) h) Rozdzielnię Główną Zakładu Patomorfologii i) Rozdzielnię Główną Kotłownia (RGK, RGS oraz RG-KG 3 szt.) j) Rozdzielnię Główną Kuchnia Pralnia k) Rozdzielnię Główną Hydrofornia l) Rozdzielnię Główną Zwierzętarnia m) Agregatornię - 3 agregaty prądotwórcze: P 670 kvap 675 kva ZE400/18 56 kva n) n) Maszynownię Ziębniczą o) Chłodnię Wentylatorową p) Tlenownię wraz z nowo powstającym zbiornikiem q) Zbiorniki paliw dla agregatów prądotwórczych r) Wiaty magazynowe (2 szt.) s) s) Kanały Ciepłownicze A i B t) t) Kanał ziębniczy/maszynownia ziębnicza 8 S t r o n a

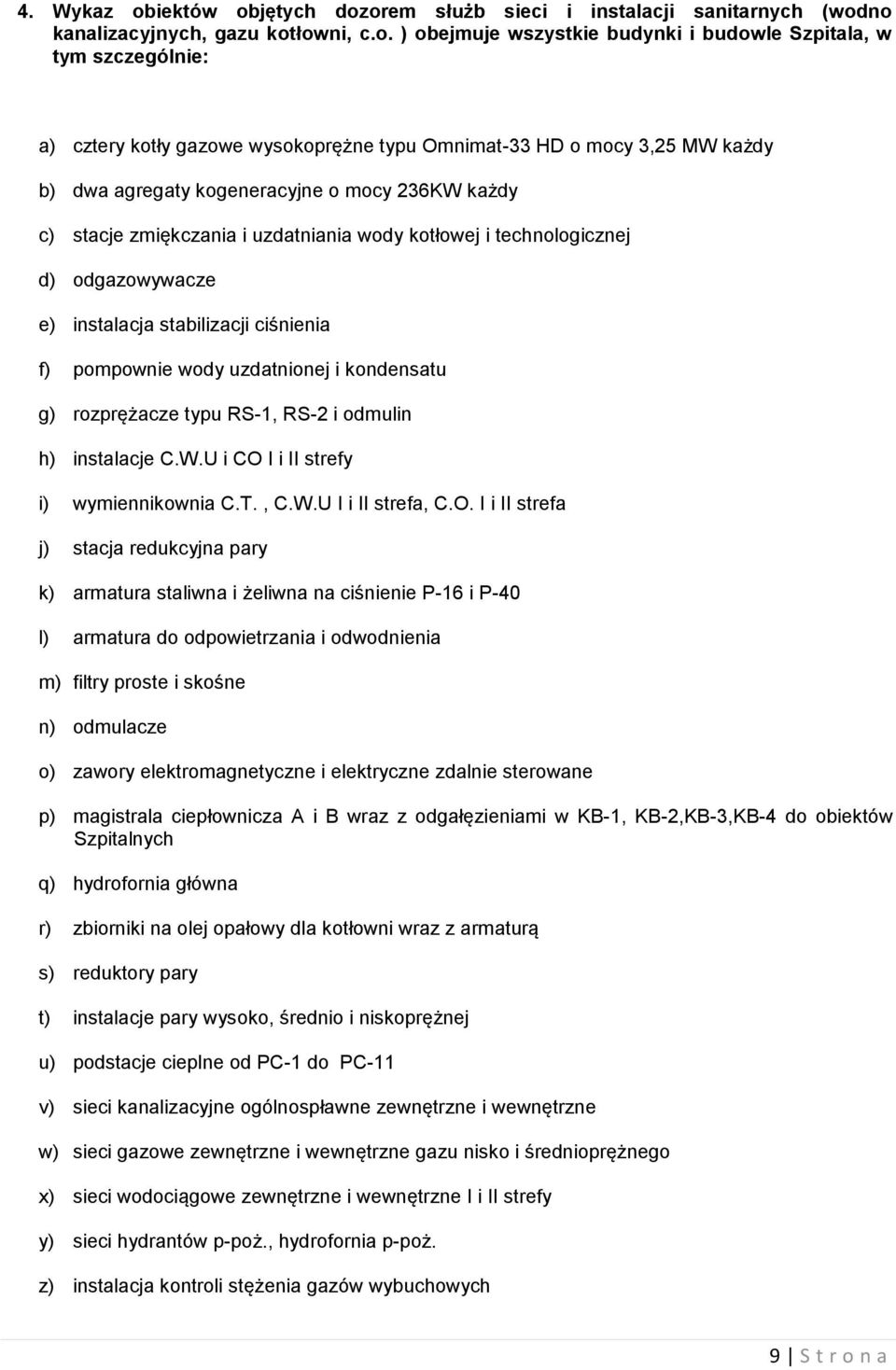

9 4. Wykaz obiektów objętych dozorem służb sieci i instalacji sanitarnych (wodno kanalizacyjnych, gazu kotłowni, c.o. ) obejmuje wszystkie budynki i budowle Szpitala, w tym szczególnie: a) cztery kotły gazowe wysokoprężne typu Omnimat-33 HD o mocy 3,25 MW każdy b) dwa agregaty kogeneracyjne o mocy 236KW każdy c) stacje zmiękczania i uzdatniania wody kotłowej i technologicznej d) odgazowywacze e) instalacja stabilizacji ciśnienia f) pompownie wody uzdatnionej i kondensatu g) rozprężacze typu RS-1, RS-2 i odmulin h) instalacje C.W.U i CO I i II strefy i) wymiennikownia C.T., C.W.U I i II strefa, C.O. I i II strefa j) stacja redukcyjna pary k) armatura staliwna i żeliwna na ciśnienie P-16 i P-40 l) armatura do odpowietrzania i odwodnienia m) filtry proste i skośne n) odmulacze o) zawory elektromagnetyczne i elektryczne zdalnie sterowane p) magistrala ciepłownicza A i B wraz z odgałęzieniami w KB-1, KB-2,KB-3,KB-4 do obiektów Szpitalnych q) hydrofornia główna r) zbiorniki na olej opałowy dla kotłowni wraz z armaturą s) reduktory pary t) instalacje pary wysoko, średnio i niskoprężnej u) podstacje cieplne od PC-1 do PC-11 v) sieci kanalizacyjne ogólnospławne zewnętrzne i wewnętrzne w) sieci gazowe zewnętrzne i wewnętrzne gazu nisko i średnioprężnego x) sieci wodociągowe zewnętrzne i wewnętrzne I i II strefy y) sieci hydrantów p-poż., hydrofornia p-poż. z) instalacja kontroli stężenia gazów wybuchowych 9 S t r o n a

10 5. Wykaz obiektów objętych umową w zakresie wentylacji, klimatyzacji i aparatury kontrolno pomiarowej obejmuje wszystkie budynki i budowle Szpitala, w tym szczególnie: a) instalacje wentylacyjne i klimatyzacyjne w Budynku Głównym - wszystkie systemy, maszynownie: M1 - M47 wraz z maszynowniami specjalnymi - MH, dyspozytornie lokalne: od DL1do DL9 b) instalacje wentylacyjne i odciągi technologiczne w budynku kuchni-pralni, maszynownie : od M51 do M55 c) instalacje wentylacyjne w magazynie odpadów medycznych ( maszynownia M49 ), d) instalacje ziębnicze w maszynowni ziębniczej MZ i do maszynowni wentylacyjnych i klimatyzacyjnych w Budynku Głównym, w skład których wchodzą cztery agregaty ziębnicze o mocy chłodniczej 860 kw każdy i jeden agregat absorpcyjny o mocy chłodniczej 250 kw e) instalacje chłodnicze z maszynowni ziębniczej do pompowni i chłodni wentylatorowych; f) instalacje wyciągowe w budynkach: agregatorni i stacji ST1 Rozdział V: OGLĘDZINY, POMIARY, KONSERWACJA I PRZEGLĄDY INSTALACJI: 1. Wykaz czynności dotyczących branży elektrycznej: L.p Opis czynności Termin nie rzadziej niż 1. oględziny urządzeń stacyjnych stacji 15 kv 2. oględziny rozdzielni 0,4 kv w stacjach transformatorowych 3. oględziny rozdzielni głównych 0,4 kv 4. oględziny zespołów prądotwórczych zgodnie z DTR-kami urządzeń Codziennie na bieżąco 5. oględziny baterii kondensatorów energetycznych 6. oględziny baterii akumulatorów UPS-ów i baterii stacyjnych 7. oględziny sygnalizacji gazów medycznych 8. oględziny podległych urządzeń napędowych (drzwi i bramy automatyczne) 9. oględziny tablic elektrycznych umieszczonych w szachtach elektrycznych 10. oględziny rozdzielni okapturzonych (z podziałem na budynki i maszynownie lub obiekty) 11. oględziny instalacji elektrycznych do 0,4 kv w podległych obiektach Raz w miesiącu 10 S t r o n a

11 12. oględziny urządzeń i instalacji w pomieszczeniach zagrożonych wybuchem 13. przeglądy akumulatorów stacyjnych i rozruchowych 14. oględziny tras kablowych 15. oględziny sprzętu dielektrycznego Raz w na 6 miesięcy 16. oględziny sieci oświetlenia ulicznego 17. oględziny zbiorników z paliwem dla agregatów prądotwórczych 18. przegląd stacji 15 kv z (podziałem na budynki) 19. przegląd rozdzielni 0,4 kv stacji transformatorowych (z podziałem na budynki) 20. przeglądy rozdzielni głównych 0,4 kv (z podziałem na budynki) 21. przeglądy baterii kondensatorów energetycznych 22. przegląd i konserwacja urządzeń napędowych wraz z zabezpieczeniami w budynku głównym 23. przegląd i konserwacja sieci oświetlenia ulicznego Raz w roku 24. przegląd tablic elektrycznych umieszczonych w szachtach elektrycznych (z podziałem na budynki i oddziały) 25. przegląd sygnalizacji i odwzorowania pracy urządzeń w Centralnej Dyspozytorni 26. wykonanie pomiarów kontrolnych, okresowych oraz ochrony przeciwporażeniowej (ok punktów pomiarowych) 27. pomiary elektryczne wind i dźwigów (z podziałem na budynki). 28. przeglądy transformatorów 15/0,4 kv (z podziałem na stacje) 29. przegląd wyłączników małoolejowych SCJ 4 (z podziałem na obiekty) 30. przegląd zabezpieczeń stacji 15kV (z podziałem na budynki) 31. przegląd zabezpieczeń wył. APU w rozdzielniach 0,4 kv (z podziałem na stacje) Raz na 2 lata 32. przegląd instalacji elektrycznej do 0,4 kv wewnątrz obiektów szpitalnych 33. przeglądy tras kablowych kabli WN, NN i sterowniczych (z podziałem na budynki) 34. przegląd centralek alarmowych i przywoławczych (z podziałem na budynki) 11 S t r o n a

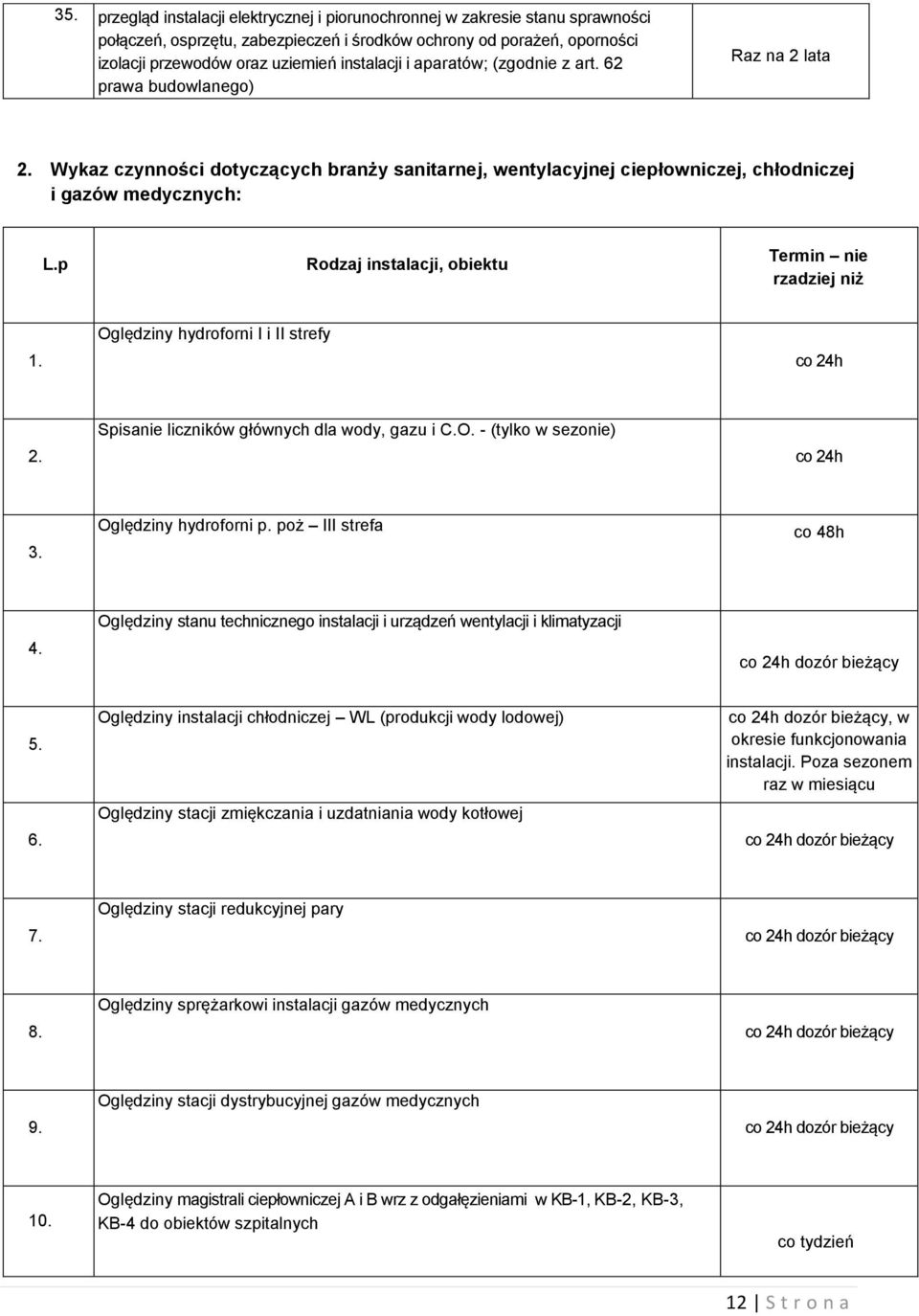

12 35. przegląd instalacji elektrycznej i piorunochronnej w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń i środków ochrony od porażeń, oporności izolacji przewodów oraz uziemień instalacji i aparatów; (zgodnie z art. 62 prawa budowlanego) Raz na 2 lata 2. Wykaz czynności dotyczących branży sanitarnej, wentylacyjnej ciepłowniczej, chłodniczej i gazów medycznych: L.p Rodzaj instalacji, obiektu Termin nie rzadziej niż 1. Oględziny hydroforni I i II strefy co 24h 2. Spisanie liczników głównych dla wody, gazu i C.O. - (tylko w sezonie) co 24h 3. Oględziny hydroforni p. poż III strefa co 48h 4. Oględziny stanu technicznego instalacji i urządzeń wentylacji i klimatyzacji co 24h dozór bieżący Oględziny instalacji chłodniczej WL (produkcji wody lodowej) Oględziny stacji zmiękczania i uzdatniania wody kotłowej co 24h dozór bieżący, w okresie funkcjonowania instalacji. Poza sezonem raz w miesiącu co 24h dozór bieżący 7. Oględziny stacji redukcyjnej pary co 24h dozór bieżący 8. Oględziny sprężarkowi instalacji gazów medycznych co 24h dozór bieżący 9. Oględziny stacji dystrybucyjnej gazów medycznych co 24h dozór bieżący 10. Oględziny magistrali ciepłowniczej A i B wrz z odgałęzieniami w KB-1, KB-2, KB-3, KB-4 do obiektów szpitalnych co tydzień 12 S t r o n a

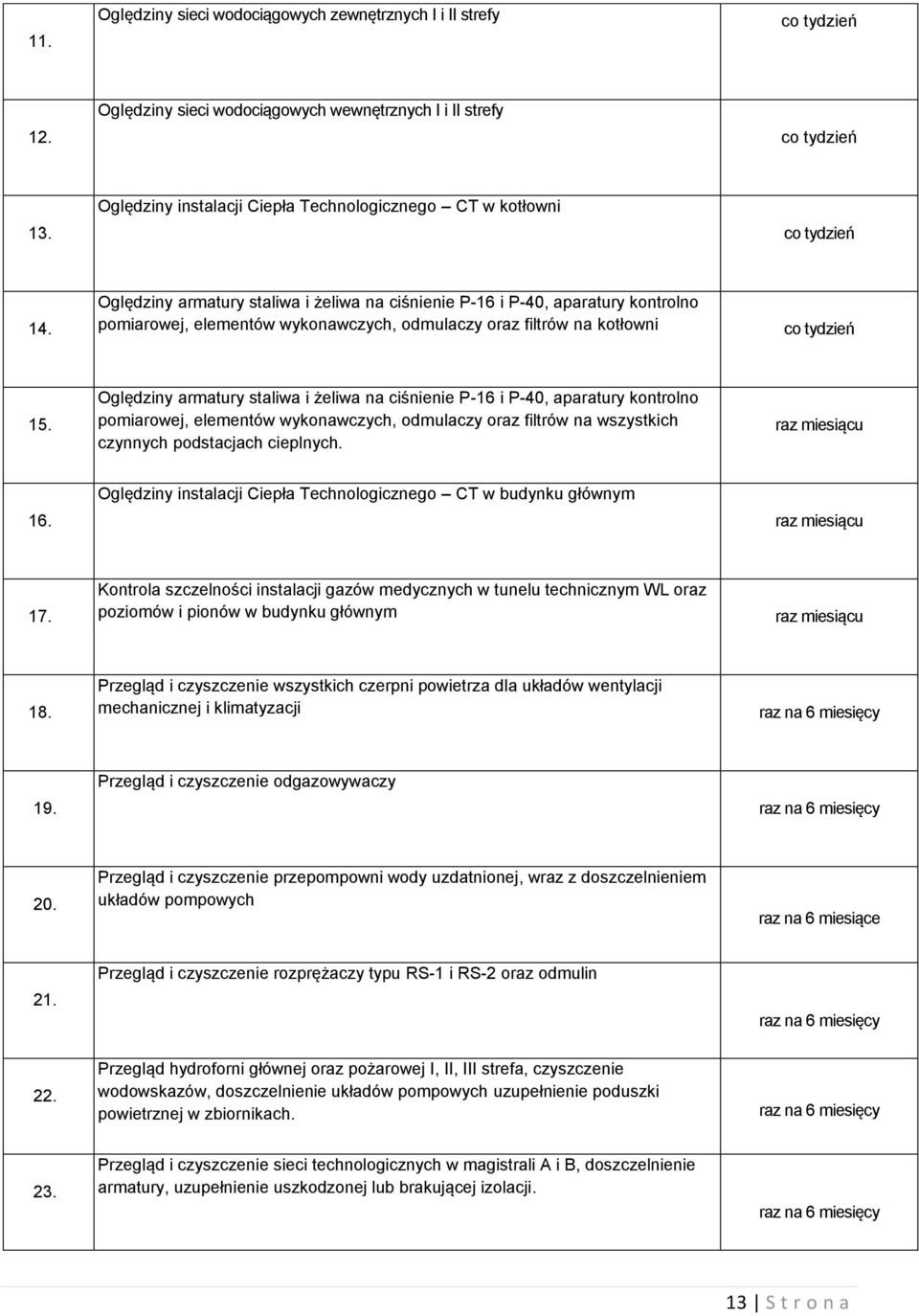

13 11. Oględziny sieci wodociągowych zewnętrznych I i II strefy co tydzień 12. Oględziny sieci wodociągowych wewnętrznych I i II strefy co tydzień 13. Oględziny instalacji Ciepła Technologicznego CT w kotłowni co tydzień 14. Oględziny armatury staliwa i żeliwa na ciśnienie P-16 i P-40, aparatury kontrolno pomiarowej, elementów wykonawczych, odmulaczy oraz filtrów na kotłowni co tydzień 15. Oględziny armatury staliwa i żeliwa na ciśnienie P-16 i P-40, aparatury kontrolno pomiarowej, elementów wykonawczych, odmulaczy oraz filtrów na wszystkich czynnych podstacjach cieplnych. raz miesiącu 16. Oględziny instalacji Ciepła Technologicznego CT w budynku głównym raz miesiącu 17. Kontrola szczelności instalacji gazów medycznych w tunelu technicznym WL oraz poziomów i pionów w budynku głównym raz miesiącu 18. Przegląd i czyszczenie wszystkich czerpni powietrza dla układów wentylacji mechanicznej i klimatyzacji 19. Przegląd i czyszczenie odgazowywaczy 20. Przegląd i czyszczenie przepompowni wody uzdatnionej, wraz z doszczelnieniem układów pompowych raz na 6 miesiące 21. Przegląd i czyszczenie rozprężaczy typu RS-1 i RS-2 oraz odmulin 22. Przegląd hydroforni głównej oraz pożarowej I, II, III strefa, czyszczenie wodowskazów, doszczelnienie układów pompowych uzupełnienie poduszki powietrznej w zbiornikach. 23. Przegląd i czyszczenie sieci technologicznych w magistrali A i B, doszczelnienie armatury, uzupełnienie uszkodzonej lub brakującej izolacji. 13 S t r o n a

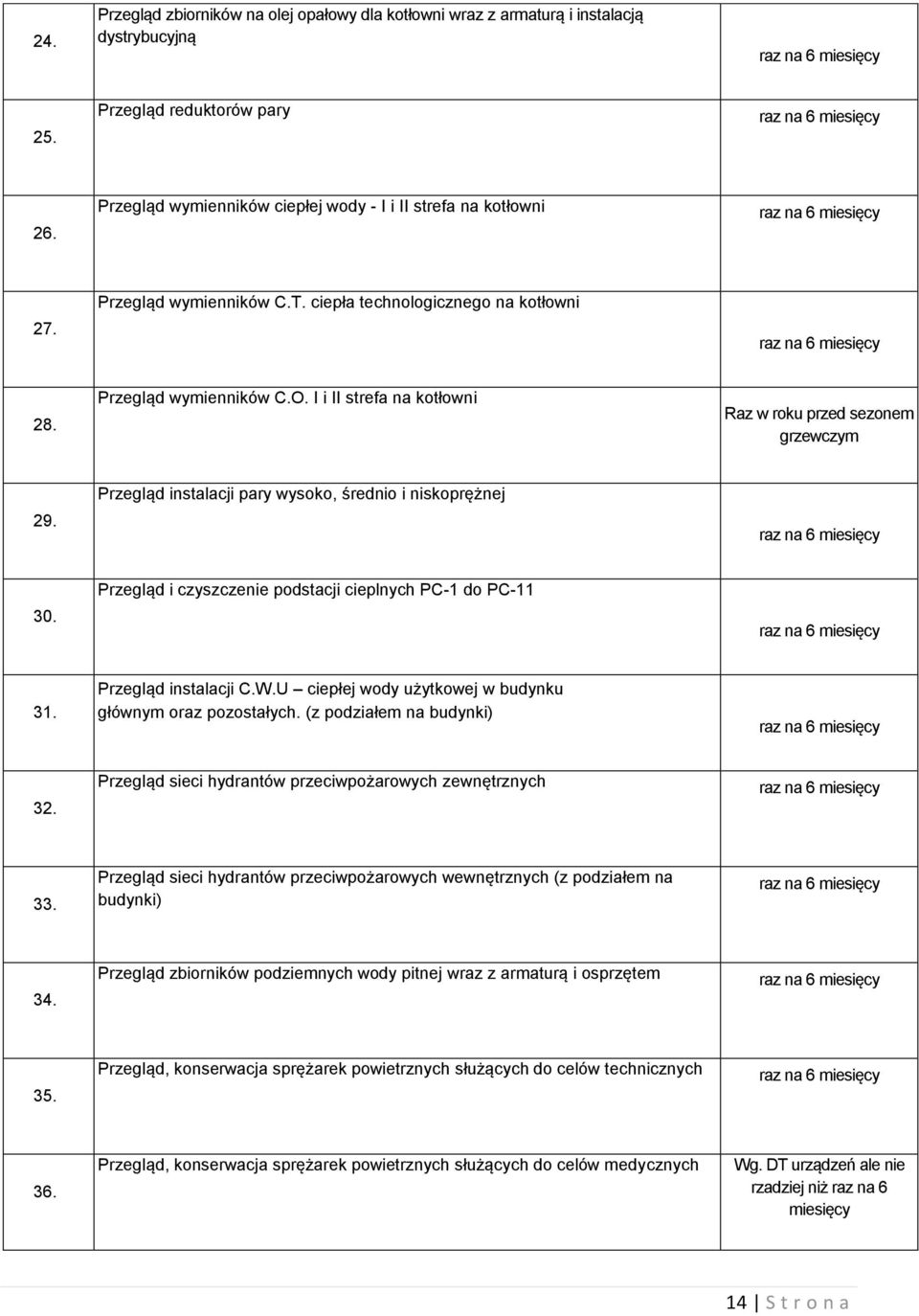

14 24. Przegląd zbiorników na olej opałowy dla kotłowni wraz z armaturą i instalacją dystrybucyjną 25. Przegląd reduktorów pary 26. Przegląd wymienników ciepłej wody - I i II strefa na kotłowni 27. Przegląd wymienników C.T. ciepła technologicznego na kotłowni 28. Przegląd wymienników C.O. I i II strefa na kotłowni Raz w roku przed sezonem grzewczym 29. Przegląd instalacji pary wysoko, średnio i niskoprężnej 30. Przegląd i czyszczenie podstacji cieplnych PC-1 do PC Przegląd instalacji C.W.U ciepłej wody użytkowej w budynku głównym oraz pozostałych. (z podziałem na budynki) 32. Przegląd sieci hydrantów przeciwpożarowych zewnętrznych 33. Przegląd sieci hydrantów przeciwpożarowych wewnętrznych (z podziałem na budynki) 34. Przegląd zbiorników podziemnych wody pitnej wraz z armaturą i osprzętem 35. Przegląd, konserwacja sprężarek powietrznych służących do celów technicznych 36. Przegląd, konserwacja sprężarek powietrznych służących do celów medycznych Wg. DT urządzeń ale nie rzadziej niż raz na 6 miesięcy 14 S t r o n a

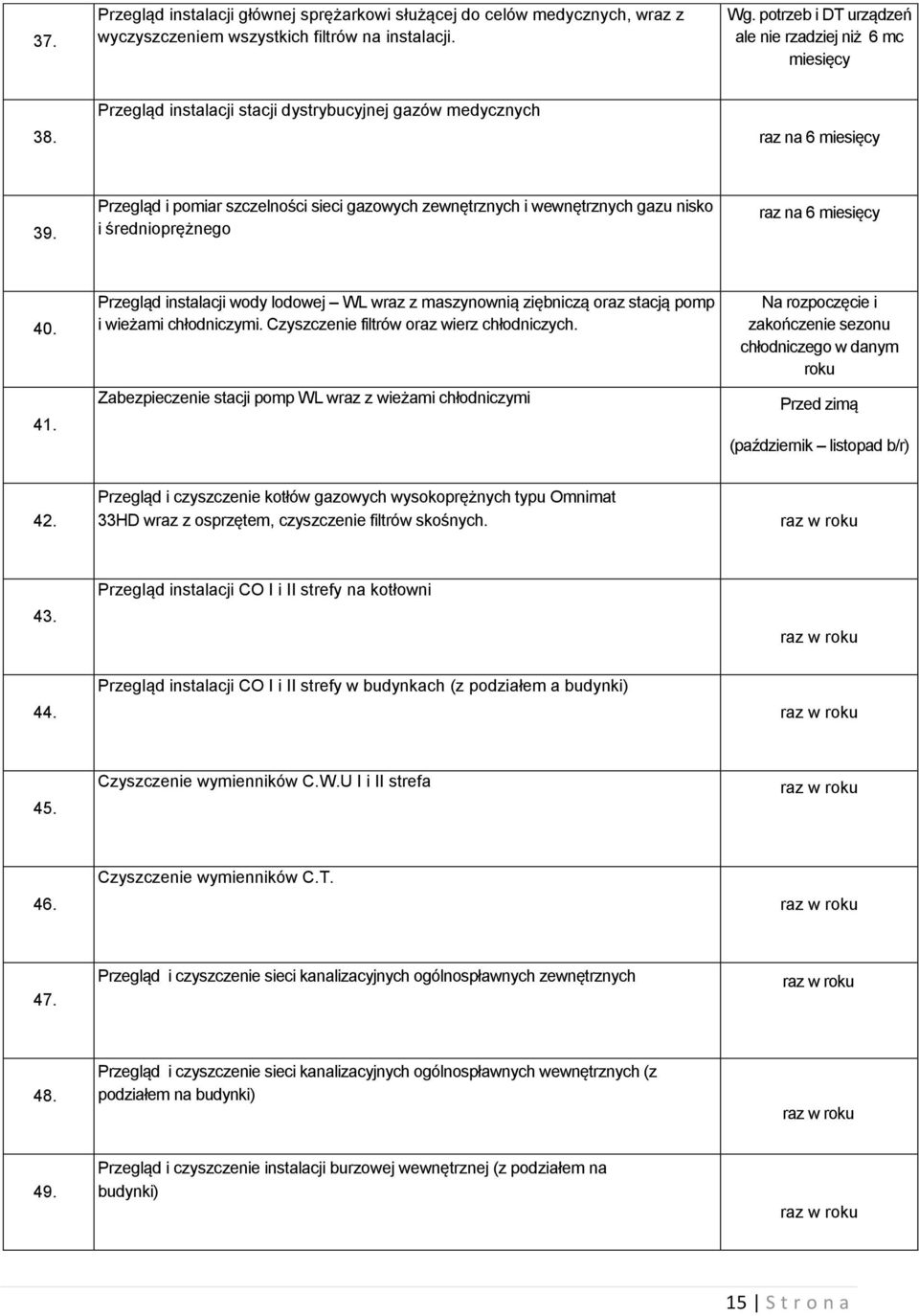

15 37. Przegląd instalacji głównej sprężarkowi służącej do celów medycznych, wraz z wyczyszczeniem wszystkich filtrów na instalacji. Wg. potrzeb i DT urządzeń ale nie rzadziej niż 6 mc miesięcy 38. Przegląd instalacji stacji dystrybucyjnej gazów medycznych 39. Przegląd i pomiar szczelności sieci gazowych zewnętrznych i wewnętrznych gazu nisko i średnioprężnego Przegląd instalacji wody lodowej WL wraz z maszynownią ziębniczą oraz stacją pomp i wieżami chłodniczymi. Czyszczenie filtrów oraz wierz chłodniczych. Zabezpieczenie stacji pomp WL wraz z wieżami chłodniczymi Na rozpoczęcie i zakończenie sezonu chłodniczego w danym roku Przed zimą (październik listopad b/r) 42. Przegląd i czyszczenie kotłów gazowych wysokoprężnych typu Omnimat 33HD wraz z osprzętem, czyszczenie filtrów skośnych. 43. Przegląd instalacji CO I i II strefy na kotłowni 44. Przegląd instalacji CO I i II strefy w budynkach (z podziałem a budynki) 45. Czyszczenie wymienników C.W.U I i II strefa 46. Czyszczenie wymienników C.T. 47. Przegląd i czyszczenie sieci kanalizacyjnych ogólnospławnych zewnętrznych 48. Przegląd i czyszczenie sieci kanalizacyjnych ogólnospławnych wewnętrznych (z podziałem na budynki) 49. Przegląd i czyszczenie instalacji burzowej wewnętrznej (z podziałem na budynki) 15 S t r o n a

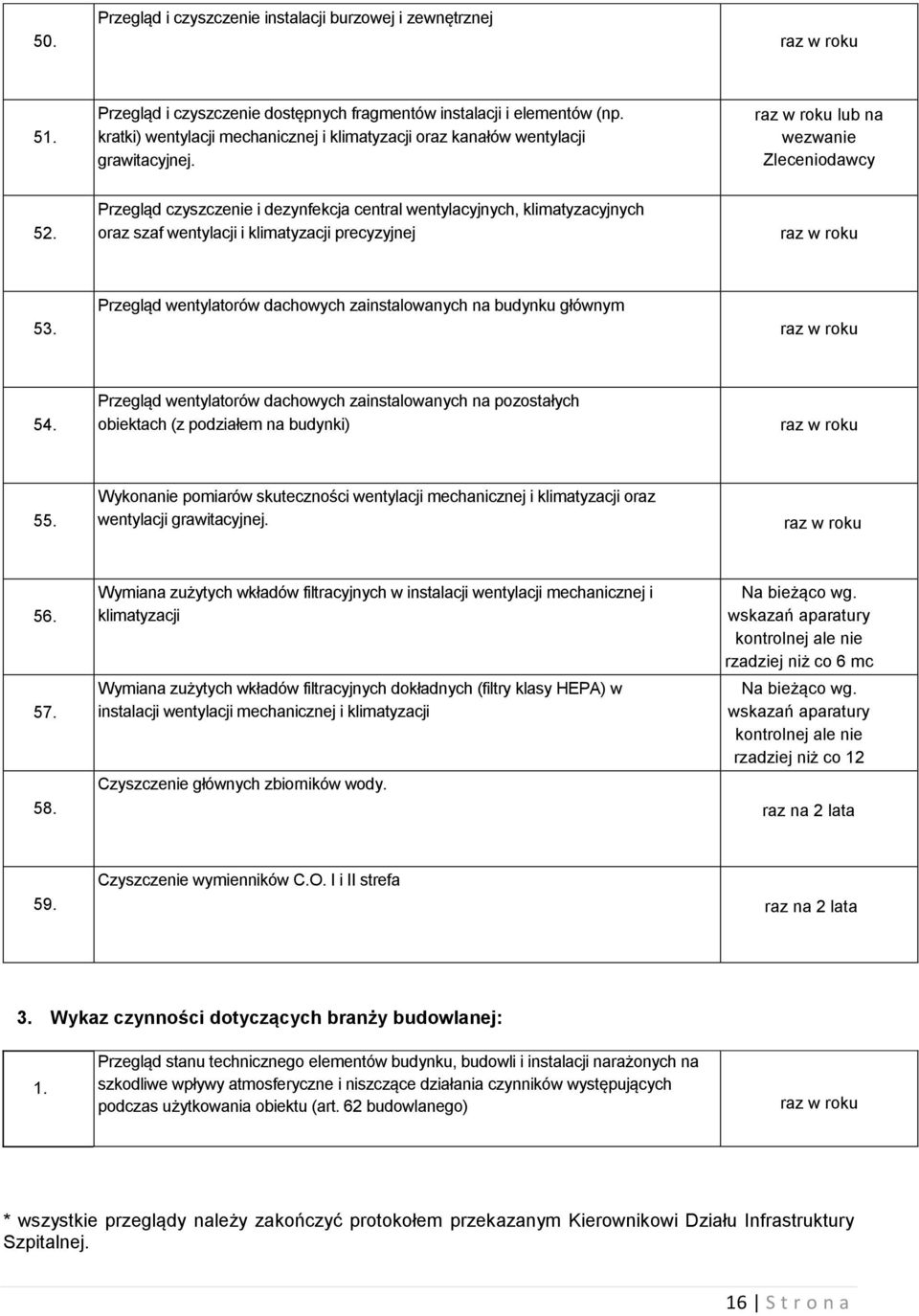

16 50. Przegląd i czyszczenie instalacji burzowej i zewnętrznej 51. Przegląd i czyszczenie dostępnych fragmentów instalacji i elementów (np. kratki) wentylacji mechanicznej i klimatyzacji oraz kanałów wentylacji grawitacyjnej. lub na wezwanie Zleceniodawcy 52. Przegląd czyszczenie i dezynfekcja central wentylacyjnych, klimatyzacyjnych oraz szaf wentylacji i klimatyzacji precyzyjnej 53. Przegląd wentylatorów dachowych zainstalowanych na budynku głównym 54. Przegląd wentylatorów dachowych zainstalowanych na pozostałych obiektach (z podziałem na budynki) 55. Wykonanie pomiarów skuteczności wentylacji mechanicznej i klimatyzacji oraz wentylacji grawitacyjnej Wymiana zużytych wkładów filtracyjnych w instalacji wentylacji mechanicznej i klimatyzacji Wymiana zużytych wkładów filtracyjnych dokładnych (filtry klasy HEPA) w instalacji wentylacji mechanicznej i klimatyzacji Czyszczenie głównych zbiorników wody. Na bieżąco wg. wskazań aparatury kontrolnej ale nie rzadziej niż co 6 mc Na bieżąco wg. wskazań aparatury kontrolnej ale nie rzadziej niż co 12 mc raz na 2 lata 59. Czyszczenie wymienników C.O. I i II strefa raz na 2 lata 3. Wykaz czynności dotyczących branży budowlanej: 1. Przegląd stanu technicznego elementów budynku, budowli i instalacji narażonych na szkodliwe wpływy atmosferyczne i niszczące działania czynników występujących podczas użytkowania obiektu (art. 62 budowlanego) * wszystkie przeglądy należy zakończyć protokołem przekazanym Kierownikowi Działu Infrastruktury Szpitalnej. 16 S t r o n a

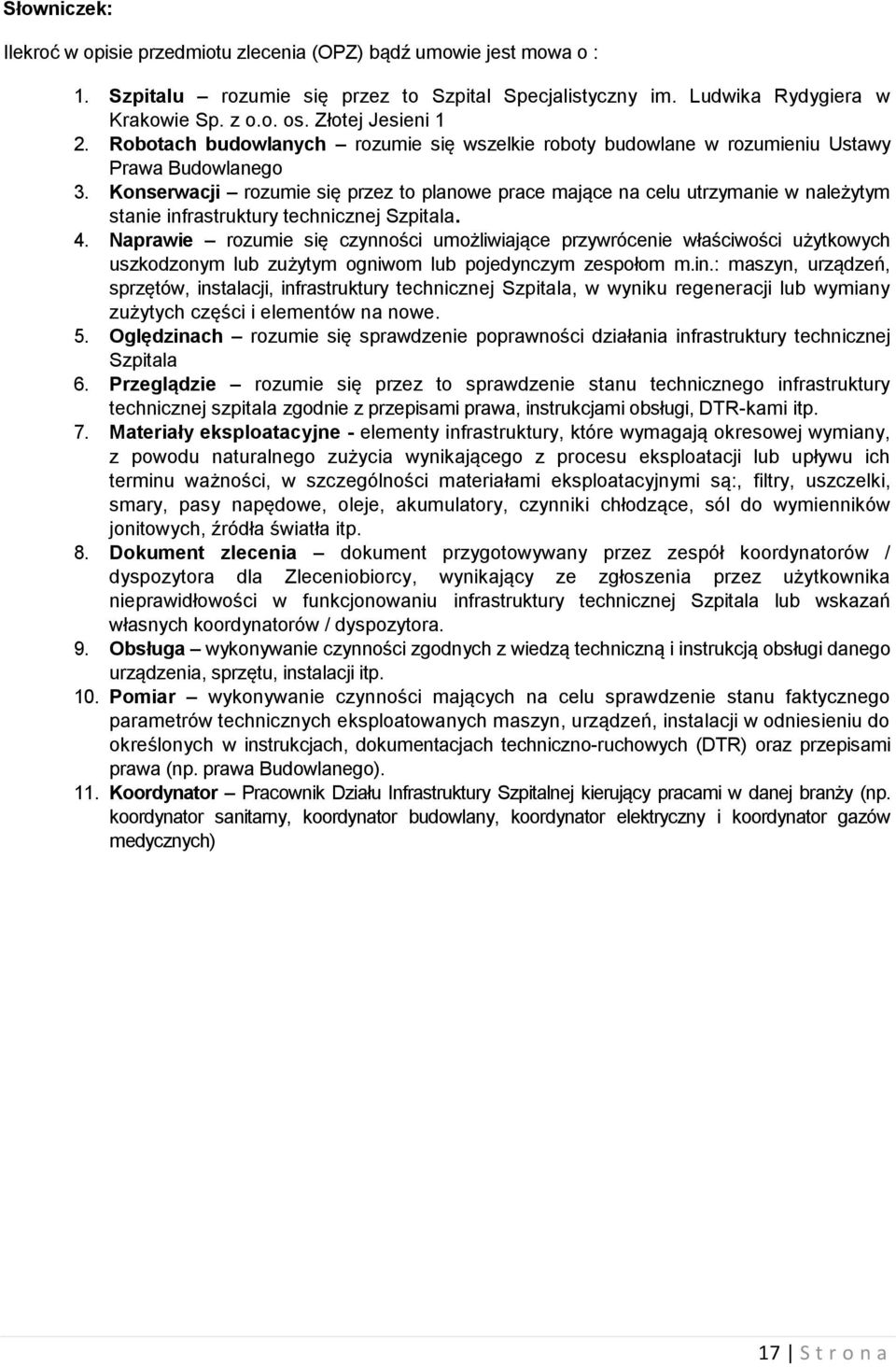

17 Słowniczek: Ilekroć w opisie przedmiotu zlecenia (OPZ) bądź umowie jest mowa o : 1. Szpitalu rozumie się przez to Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie Sp. z o.o. os. Złotej Jesieni 1 2. Robotach budowlanych rozumie się wszelkie roboty budowlane w rozumieniu Ustawy Prawa Budowlanego 3. Konserwacji rozumie się przez to planowe prace mające na celu utrzymanie w należytym stanie infrastruktury technicznej Szpitala. 4. Naprawie rozumie się czynności umożliwiające przywrócenie właściwości użytkowych uszkodzonym lub zużytym ogniwom lub pojedynczym zespołom m.in.: maszyn, urządzeń, sprzętów, instalacji, infrastruktury technicznej Szpitala, w wyniku regeneracji lub wymiany zużytych części i elementów na nowe. 5. Oględzinach rozumie się sprawdzenie poprawności działania infrastruktury technicznej Szpitala 6. Przeglądzie rozumie się przez to sprawdzenie stanu technicznego infrastruktury technicznej szpitala zgodnie z przepisami prawa, instrukcjami obsługi, DTR-kami itp. 7. Materiały eksploatacyjne - elementy infrastruktury, które wymagają okresowej wymiany, z powodu naturalnego zużycia wynikającego z procesu eksploatacji lub upływu ich terminu ważności, w szczególności materiałami eksploatacyjnymi są:, filtry, uszczelki, smary, pasy napędowe, oleje, akumulatory, czynniki chłodzące, sól do wymienników jonitowych, źródła światła itp. 8. Dokument zlecenia dokument przygotowywany przez zespół koordynatorów / dyspozytora dla Zleceniobiorcy, wynikający ze zgłoszenia przez użytkownika nieprawidłowości w funkcjonowaniu infrastruktury technicznej Szpitala lub wskazań własnych koordynatorów / dyspozytora. 9. Obsługa wykonywanie czynności zgodnych z wiedzą techniczną i instrukcją obsługi danego urządzenia, sprzętu, instalacji itp. 10. Pomiar wykonywanie czynności mających na celu sprawdzenie stanu faktycznego parametrów technicznych eksploatowanych maszyn, urządzeń, instalacji w odniesieniu do określonych w instrukcjach, dokumentacjach techniczno-ruchowych (DTR) oraz przepisami prawa (np. prawa Budowlanego). 11. Koordynator Pracownik Działu Infrastruktury Szpitalnej kierujący pracami w danej branży (np. koordynator sanitarny, koordynator budowlany, koordynator elektryczny i koordynator gazów medycznych) 17 S t r o n a
