1 GE Security Advisor MASTER Zintegrowany System Sygnalizacji Włamania i Kontroli Dostępu Noty Aplikacyjne v.1.0

2 Copyright (c) 2006 GE Security Polska sp. z o. o. Wszystkie prawa zastrzeżone. GE Security Polska sp. z o. o. udziela prawa do kopiowania i powielania tej instrukcji bez jakiejkolwiek zmiany jej treści środkami poligraficznymi lub elektronicznymi. GE Security Polska sp. z o. o. zastrzega sobie prawo do zmiany niniejszej publikacji oraz opisanych w niej produktów zgodnie z ich rozwojem bez uprzedniego informowania klientów.

3 Spis treści: 1 kontrola dostępu w oparciu o stacje ZAZ kontrola dtanu drzwi KD ZAZ kontrola dostępu z kontrolerami ATS Praca czytników ATS1190 w trybie Wiegand 26-bitowym kontrola dostępu z kontrolerami ATS1250 i czytnikami HID Kontrola dostępu z pamięcią w trybie IMP... 34

4 1 KONTROLA DOSTĘPU W OPARCIU O STACJE ZAZ Aplikacja 1: kontrola dostępu w oparciu o stacje ZAZ numer 2 i 3 (czytniki ATS1190) 1.Założenia systemu: -jedna centrala ATS4018 -dołączone stacje ZAZ: ZAZ1:ATS1100 ZAZ2: ATS1190 ZAZ3:ATS1190 -wyjścia do otwierania drzwi: WYJ 7 oraz WYJ8 w module ATS8111 włożony do centrali ATS4018 -używane karty: użytkownik numer 5 przypsany do drzwi 2 użytkownik numer 6 przypsany do drzwi 3 -przypisanie wyjść: drzwi 2: ZAZ2:wyjście 7 drzwi 3: ZAZ2:wyjście 8 -założono, że system ATS4018 jest podłączony do komputera z działającym programem Titan. -praca czytników w trybie chronionym, z wykorzystaniem kodu zabezpieczenia karty -stosowanie programatora kart typu ATS1621 -pamięć centrali w trybie standard -kod zabezpieczenia karty: kod systemowy kart i centrali: stosowane flagi zdarzeń: Drzwi 2 (stacja ZAZ2) uruchamiają flagę zdarzeń numer 50 Drzwi 3 (stacja ZAZ3) uruchamiają flagę zdarzeń numer 51 2

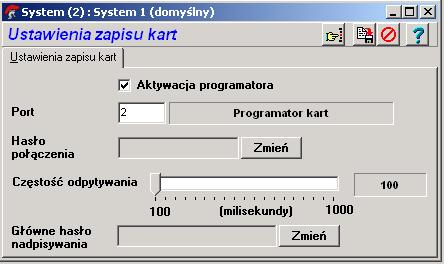

5 2.1 Uruchomienie programatora kart: Zdefiniowanie portu szeregowego do komunikacji z programatorem kart (admin/programator kart/ustawienia) Uruchomienie komunikacji z programatorem kart (admin/programator kart/ustawienia) Sprawdzamy, czy jest poprawna komuniakcja komputera z programatorem poprzez próbę skasowania karty- przycisk KasujKartę powinien być aktywny (programator kart/ narzędzia) Zdefiniowanie kodu zabezpieczenia kart oraz zakresu kodów systemowych, które mogą być zapisane na kartach (admin/programator kart/właściwości systemu) 3

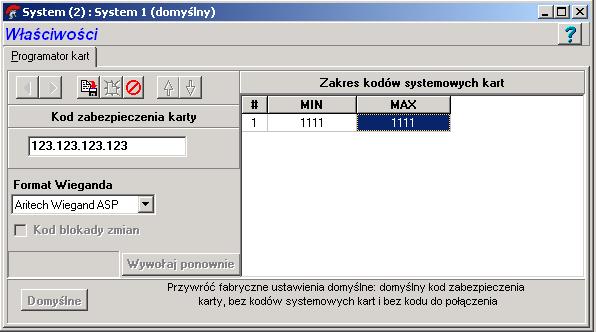

6 2.1.5 Wpisanie kodu systemowego do centrali ATS4018. Uwaga: kod wpisywany do centrali jest w formacie6 cyfrowym; dwie pierwsze cyfry to 00) (Advisor Master/Opcje systemu/opcje systemu) 4

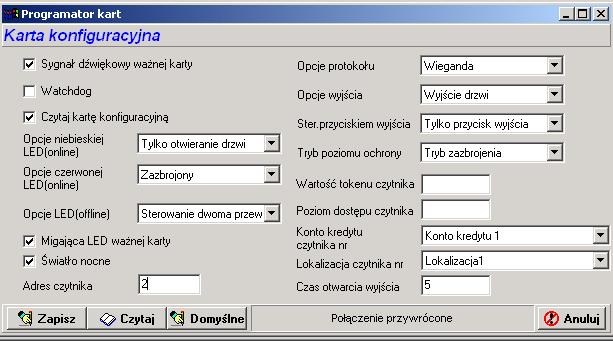

7 2.1.6 Zaprogramowanie czytników ZAZ2 oraz ZAZ3 (ATS1190) przy pomocy karty konfiguracyjnej (Programator kart/zapisz kartę konfiguracyjną czytnika) Po zaprogramowaniu karty konfiguracyjnej czytnika ZAZ2, przykładamy kartę do czytnika. Operację programowania powtarzamy dla czytnika ZAZ3, uprzednio zapisując na karcie adres czytnika 3 5

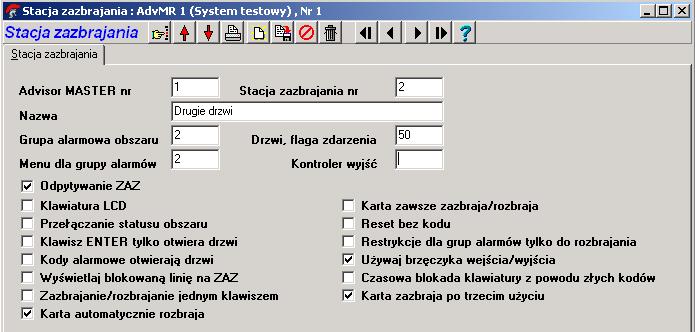

8 2.1.7 Uruchomienie odpytywania czytników ZAZ2 oraz ZAZ3 wraz z przypisaniem ich do odpowiednich grup alarmowych (domyślnie 2) oraz zdefiniowanie flag otwarcia drzwi (Advisor Master/ ZAZ) Dla czytnika ZAZ2: Przy wpisywaniu danych do czytnika zostanie stworzona i opisana flaga zdarzenia numer 50: 6

9 Dla czytnika ZAZ3 postępujemy podobnie, wpisując odpowiedni adres oraz flagę zdarzeń (zostanie utworzona flaga numer 51 z odpowiednim opisem): Przypisanie flag zdarzeń otwarcia drzwi do drzwi (Advisor Master/Mapowanie zdarzeń do wyjścia ) 7

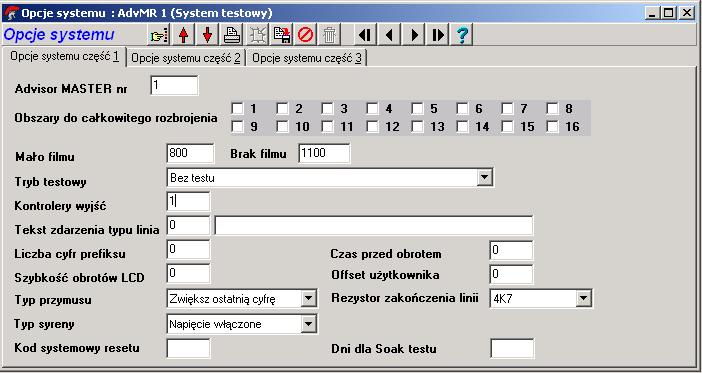

10 2.1.9 Uaktywnienie wyjść 1 do 8 w centrali (Advisor Master/Opcje systemu/kontrolery wyjść ) (Wpisanie cyfry 1 uaktywnii wyjścia numer 1 do 8 w centrali) Zdefiniowanie grup drzwi: Utworzenie dwóch grup drzwi: -grupa 1 z dostępem tylko do drzwi 2 w oknie czasowym 0 (24-godz.) -grupa 2 z dostępem tylko do drzwi 3 w oknie czasowym 0 (24-godz.) (użytkownicy/grupy drzwi) 8

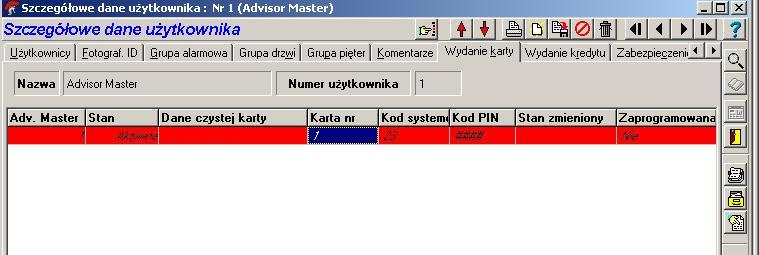

11 Zdefiniowanie użytkowników: Użytkownik numer 5 Stworzenie nowego numeru użytkownika: Przypisanie go do grupy drzwi 2: Wydanie karty: Wydanie karty użytkownikowi (Zapisz): 9

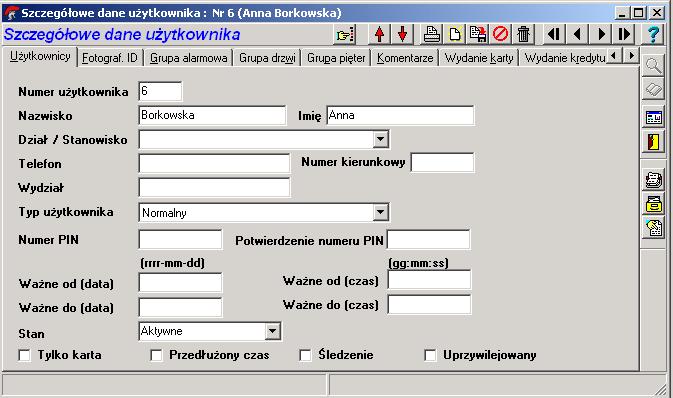

12 Użytkownik numer 6 10

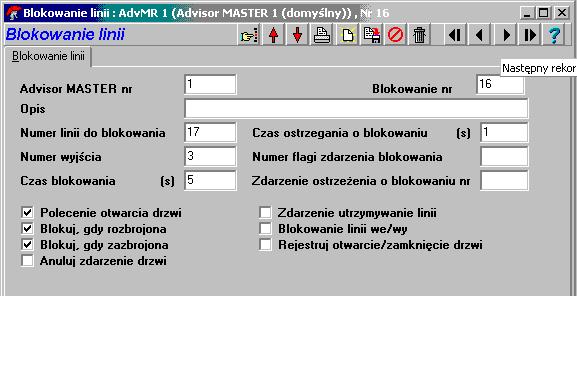

13 2 KONTROLA DTANU DRZWI KD ZAZ Aplikacja 2: kontrola stanu drzwi przez stację ZAZ 1. Działanie: linia numer 17 centrali alarmowej jest podłączona do czujki otwarcia drzwi (magnetycznej). Linia ma działać w następujący sposób: a. Sygnalizować nieautoryzowane otwarcie drzwi: i. Generować pełny alarm, gdy obszar jest zazbrojony ii. Generować ostrzeżenie (brzęczyk stacji ZAZ) gdy obszar jest rozbrojony b. Przy autoryzowanym (ważną kartą) otwarciu drzwi, nie powinien być generowany żaden alarm c. Przy przekroczonym czasie otwarcia drzwi, powinno być generowane ostrzeżenie/alarm 2.Konfiguracja systemu testowego: -centrala ATS4018 -dołączone stacje ZAZ: ZAZ1:ATS1100 (manipulator) ZAZ16: ATS1190 (czytnik) -wyjścia do otwierania drzwi: WYJ 3 w centrali ATS linia czujki otwarcia drzwi: numer 17, typ linii: DRZWI POŻAROWE (typ 15) 3.Ustawienia funkcji blokady linii: 4. Opis działania: Po stworzeniu blokady linii numer 16 (numer musi odpowiadać adresowi stacji ZAZ, która jest używana do kontroli dostępu), po autoryzowanym otwarciu drzwi linia numer 17 jest blokowana na określony czas (w przykładzie 5 sekund). Otwarcie drzwi (i ich zamknięcie) w ciągu 5 sekund od użycia karty nie spowoduje żadnego alarmu. Jeżeli ten warunek nie jest spełniony, a ma to miejsce w przypadku: -otwarcia drzwi bez karty -przekroczenia czasu otwarcia (w przykładzie 5 sekund) linia alarmowa numer 17 generuje alarm: -gdy obszar jest rozbrojony: uruchamia brzęczyk we wszystkich stacjach ZAZ przypisanych do tego obszaru. Sygnał może być skasowany bez kodu sekwencją [ENTER] [ENTER] 0 [ENTER]. -gdy obszar jest zazbrojony: uruchamia pełny alarm. Możemy też zdefiniować dodatkowe wyjście, uruchamiane jako sygnał ostrzegania, że blokada dobiega końca. Na przykład: dopuszczalny czas otwarcia drzwi 30 sekund, na 5 sekund przed tym czasem uruchamiany jest brzęczyk przypominający o konieczności zamnknięcia drzwi 11

14 3 KONTROLA DOSTĘPU Z KONTROLERAMI ATS1250 Aplikacja 3: kontrola dostępu z kontrolerami ATS Założenia systemu: jedna centrala ATS4018 z manipulatorem ATS1100 dołączony kontroler 4-drzwi ATS1250 o adresie 1 (MZD=1) obustronna kontrola 4-drzwi z użyciem funkcji karta+pin przyciski wyjścia podłączone do kontrolera ( aktywne tylko w godz.8-16) czujki otwarcia drzwi podłączone jako linie dozorowe do kontrolera używane karty i kody użytkownik numer 5 przypisany do drzwi 17,18 użytkownik numer 6 przypisany do drzwi 19,20 praca z programatorem kart czytniki w trybie chronionym, programowanie kart kod zabezpieczenia karty: kod systemowy kart, centrali i kontrolera: Konfiguracja systemu: 1. Adresacja urządzeń dołączonych do magistrali centrali: a. ATS1100 ZAZ=1 b. ATS1250 MZD=1 (uwaga: ustawienie adresu kontrolera ATS1250 jako 1 determinuje również numery drzwi, które będą z zakresu od 17 do 20) 2. Adresacja urządzeń ZAZ dołączonych do magistrali lokalnej kontrolera ATS1250: Drzwi: Wej: ATS ATS ATS ATS ATS ATS ATS ATS Wyj: ATS ATS ATS ATS ATS ATS ATS ATS Uwaga: adresacja manipulatorów ATS1100 dokonywana jest przy pomocy przełączników DIP- Switch. Czytniki adresować można przy pomocy tzw. kart konfiguracyjnych (procedura opisana dokładnie w Aplikacji 1) 3. Podłączenie czujek otwarcia drzwi oraz przycisków wyjścia do wejść linii dozorowych kontrolera ATS1250 Uwaga: przyciski wyjścia mogą być stykami typu NO (obowiązuje wtedy sposób okablowania 2) jak i typu NC (sposób okablowania 1). Czujki otwarcia drzwi: styki NC zwarte przy zamkniętych drzwiach (okablowanie wersja 1) lub NO (sposób okablowania 2) 12

15 4. Numeracja linii przycisków wyjścia oraz czujek otwarcia drzwi: a. Linie przycisków wyjścia: i. drzwi 17 linia 17 ii. drzwi 18-linia 18 iii. drzwi 19-linia 19 iv. drzwi 20-linia 20 b. Linie czujek otwarcia drzwi i. drzwi 17-linia 21 ii. drzwi 18-linia 22 iii. drzwi 19-linia 23 iv. drzwi 20-linia 24 Uwaga: W kontrolerze ATS 1250 są wejścia 16 linii dozorowych. Linie te mogą być wykorzystane do połączenia czujek alarmowych i innych urządzeń i są rozpoznawane przez centralę ATS4018 tak samo, jak inne linie dozorowe. Numeracja wejść jest zgodna z ogólną zasadą przyjętą dla systemu ATS MASTER (dla MZD=1 numery wejść są z przedziału 17-32). W podanym przykładzie: -linie (czujki otwarcia drzwi) mogą być wykorzystane również w systemie alarmowym (jako linie alarmowe) -linie (wolne) mogą być wykorzystane do podłączenia innych czujek 5. Schemat blokowy systemu kontroli dostępu: Manipulatory ATS1100 oraz czytniki ATS1190 są dołączone do magistrali lokalnej komtrolera ATS1250. Przy podłączaniu obowiązują te same zasady adresacji oraz terminacji urządzeń, co dla elementów typu ZAZ magistrali centrali ATS4018. ATS4018 ATS1830 BS127 ATS1100 Drzwi ATS1250 2*BS131 8*ATS1100 8*ATS1190 ATS

16 6. Programowanie systemu a. Inicjacja kontrolera ATS1250: i. Wejść do menu programowania centrali z manipulatora ZAZ=1 (menu/kod instalatora (1278) /menu19-programowanie) ii. Włączyć odpytywanie kontrolera ATS1250 (MZD=1) (4-baza danych MZD/adres=1,typ=1 czterodrzwiowy MZD) iii. Wejść do menu programowania kontrolera: (28-do wyniesionych urządzeń/typ1-mzd/adres 1) iv. Z menu kontrolera wybrać opcję 3 (3-inicjowanie bazy danych) Po wykonaniu tej operacji zostaną utworzone drzwi o numerach 17,18 19 i 20. Uwaga: Dobrze jest wykonać pokazaną wcześniej procedurę inicjacji bazy danych kontrolera ATS1250 przed podłączeniem systemu do komputera i programowaniem przy pomocy programu Titan. Pozwoli to na prawidłowe zdefiniowanie wszystkich domyślnych ustawień drzwi. Jeżeli do centrali dołączonych jest więcej kontrolerów, to procedurę należy powtórzyć dla każdego kontrolera. b. Programowanie z komputera: (Uwaga:Dokładniejszy opis procedury połączenia komputera z centralą wraz z przykładowymi ekranami można znaleźć w Aplikacji 1) i. Zalogować się do programu Titan (domyślnie Advisor Master /998765) ii. Zdefiniować porty szeregowe centrali oraz programatora kart (Admin/Porty) iii. Otworzyć system do komunikacji (Plik/Otwórz system/ System Aktywny+Centrale z adresem zerowym) iv. Po uzyskaniu poprawnej komunikacji- przepisać ustawienia z systemu do bazy programu Titan (Pobierz wszystko z centrali Advisor Master) v. Sprawdzić, czy jest odpytywany ATS1250 (Advisor Master/MZD/MZD=1, typ:4- drzwiowy MZD, aktywny) vi. Uaktywnić programator kart (Admin/Programator kart/ustawienia/port+aktywacja) vii. Zdefiniować kod zabezpieczenia karty i zakres kodów systemowych (Admin/Programator kart/właściwości systemu/nowy kod zabezpieczenia karty: , zakres kodów systemowych: ) viii. Zaadresować czytniki ATS1190 zgodnie z tabelą opisaną w (2) poprzez przygotowanie karty/kart konfiguracyjnych i przyłożenie ich do czytników: 1. Należy przygotować karty konfiguracyjne o adresach od 5 do 16 lub zapisywać kolejne adresy na jednej karcie i kolejno programować nią czytniki. Tryb pracy czytnika: Opcje protokołu: Wiegand; tryb poziomu ochrony: tryb zazbrojenia (Admin/Prgramator kart/zapisz kartę konfiguracyjną czytnika) 2. Więcej o programowaniu czytników- patrz Aplikacja 1 ix. Wpisać kod systemowy do centrali (Advisor Master/Opcje systemowe/opcje Systemowe3/ Kod systemowy A: ) 14

17 x. Zdefiniować dwa okna czasowe: 1. Numer 1 ( Nigdy ) 2. Numer 2 ( Godziny pracy ) od 8.00 do Pon-Pt, potrzebne do sterowania pracą przycisków wyjścia xi. Włączyć odpytywanie stacji ZAZ ( czytników i manipulatorów) dołączonych do kontrolera (pamiętając, że 8 z nich posiada wyświetlacz LCD) (Advisor Master/DoWyniesionych Urządzeń/4-Drzwiowy MZD) 15

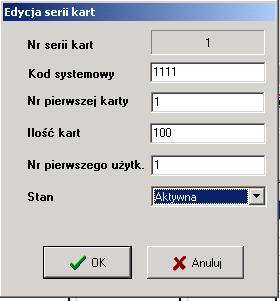

18 xii. Z tego samego menu należy zdefiniować tzw. serię kart. Seria kart powinna mieć ten sam kod systemowy, co zapisany na kartach oraz w centrali ATS4018. Dobrze jest zdefiniować od razu całą serię kart, jakie planujemy stosować w systemie teraz i w przyszłości. W podanym niżej przykładzie definiujemy serię 100 kart, które będą wydane użytkownikom o numerach od 1 do 100. Tylko te karty, które są wpisane jako Seria Kart będą rozpoznawane przez kontroler. (Uwaga: prawa dostępu do drzwi są definiowane przy pomocy grup drzwi, nie należy tego robić przez tworzenie wielu serii kart xiii. Ustawienia drzwi (Advisor Master/DoWyniesionych Urządzeń/Drzwi) To menu składa się z szeregu zakładek, które pozwalają na konfigurację trybów pracy i ustawień dla poszególnych drzwi. W poniższym przykładzie podano sposób konfiguracji drzwi numer 17. Dla pozostałych drzwi (18,19,20) konfigurację należy powtórzyć, pamiętając o prawidłowym przypisaniu linii przycisków wejścia oraz czujek otwarcia drzwi, zgodnie z założeniami systemu. 1. Opcje dostępu- określamy tryb pracy jako Karta+PIN zarówno dla czytników na wejście jak i na wyjście. Okno niskiego poziomu ochrony ( tylko karta ) =1 ( nigdy ) 16

19 2. Tryb pracy przycisku wyjścia wyjście przy pomocy przycisku ma być możliwe tylko w oknie czasowym godziny pracy. Poza tym oknem czasowym przy pomocy karty i kodu PIN. 3. Sterowanie pracą systemu alarmowego- jeżeli czytniki przy drzwiach 17 mają służyć również do zazbrajania/ rozbrajania systemu alarmowego, to w tej zakładce należy podać numer grupy alarmowej (w przykładzie- grupa 14=obszar 1). W ten sposób można zazbrajać/ rozbrajać jeden lub więcej obszarów (decydowały będą wypadkowe przypisania do grup alarmowych drzwi oraz użytkownika/karty). Dodatkowo, można zablokować możliwość wejścia/wyjścia), gdy system alarmowy jest zazbrojony. 17

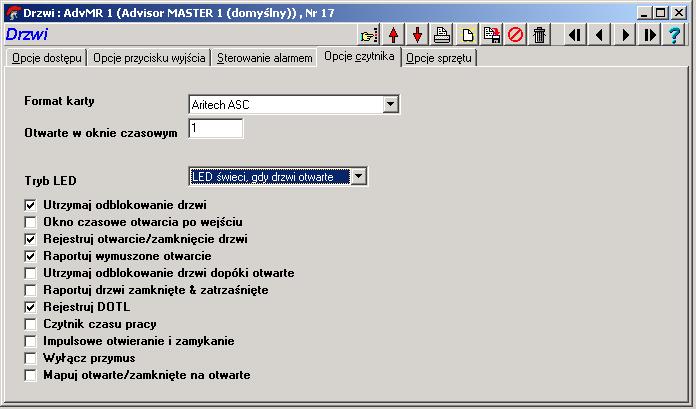

20 4. Opcje czytnikai. Format karty domyślny (Aritech ASC). ii. Otwarte w oknie czasowym 1 ( Nigdy ). W tym oknie czasowym drzwi będą otwarte cały czas. iii. Rejestrowanie wybranych zdarzeń kontroli dostępu w rejestrze centrali 5. Opcje sprzętu: i. Przypisanie linii czujki otwarcia drzwi ( numer linii=21 ) ii. Przypisanie linii przycisku wyjścia (17) iii. ew.przypisanie obszaru (1). Stan tego obszaru będzie pokazywany czerwonymi diodami czytników przy drzwiach ( świeci=obszar zazbrojony ) (Uwaga: przy definiowaniu numerów linii należy sprawdzić, czy nie ma konfliktu z numeracją linii przypisanych dla innych drzwi kontrolera). 18

21 xiv. Zdefiniować grupy drzwi, zgodnie z założeniami: 1. Grupa drzwi numer 1 dostęp do drzwi numer 17 i Grupa drzwi numer 2 dostęp do drzwi numer 19 i 20 xv. Stworzyć użytkowników o numerach 5 i 6 pamiętając o: 1. wpisaniu kodów PIN 2. przypisaniu ich do odpowiednich grup drzwi 3. (ew. przypisaniu ich do ważnych grup alarmowych) 4. wydaniu kart (Wskazówka: dokładniejszy opis procedury tworzenia użytkowników systemu jak i wydawania kart można znaleźć w Aplikacji1) 19

22 4 PRACA CZYTNIKÓW ATS1190 W TRYBIE WIEGAND 26- BITOWYM Aplikacja 4: Praca czytników ATS1190 w trybie Wiegand 26-bitowym Wstęp: Kiedy stosować? Domyślnie wszystkie czytniki ATS1190, programator kart ATS1621 oraz karty ATS1470 pracują w oparciu o protokół ATS Wiegand. Jest to specjalny protokół, napisany dla potrzeb systemu ATS MASTER, zapewniający bezpieczeństwo transmisji danych (informacje przesyłane między kartą a czytnikami są zmienne i szyfrowane) oraz szeroki zakres zapisywanych na kartach informacji. Ze względu na bezpieczeństwo,protokół ATS Wiegand nie jest udostępniany żadnym firmom. W celu integracji czytników ATS1190 z innymi systemami, zachodzi potrzeba zastosowania ogólno dostępnego protokołu Wiegand 26-bitów. (pełny opis protokołu Wiegand jest dostępny np. po konsultacji ze wsparciem technicznym firmy GE Interlogix Polska w Gdańsku). Jest to konieczne np. w celu stosowania czytników ATS1190 w połączeniu z systemem RCP firmy Unicard (Kraków). System kontroli dostępu ATS MASTER może prawidowo pracować w oparciu o protokół Wiegand 26-bit. W takim zastosowaniu, wszystkie elementy muszą być skonfigurowane do pracy w trybie Wiegand 26-bit. Format danych zapisywanych na karcie w formacie Wiegand 26-bit W formacie Wiegand 26-bit, numer użytkownika (user ID) jest 16-bitowy (z przedziału ), a kod systemowy (FC) 8-bitowy (od 1 do 255). Ważny wniosek: w systemie kontroli dostępu pracującym w formacie Wiegand 26-bit, kod systemowy musi być z przedziału od 1 do 255. Rys.1 Format danych zapisywanych na karcie w formacie Wiegand 26-bitowym 20

23 Konfiguracja systemu ATS Master do współpracy z czytnikami w trybie Wiegand 26-bitowym. Prawidłowa konfiguracja systemu kontroli dostępu ATS Master wymaga zdefiniowania wielu parametrów, opisanych szczegółowo w Aplikacji 1 oraz Aplikacji 3.Dokumenty te opisują szczegółowo sposób uruchomienia kontroli dostępu w oparciu o centralę ATS4018/3018 oraz kontrolery ATS1250. Niniejszy dokument opisuje tylko te ustawienia, które są wymagane do poprawnej pracy w trybie Wiegand 26-bit. Kolejność programowania: Bardzo ważną sprawą jest zachowanie odpowiedniej kolejności programowania poszczególnych elementów systemu kontroli dostępu. Powinna być następująca: 1. Programator kart ATS1621: a.zdefiniowanie formatu zapisywanych kart jako Wiegand 26-bit b.określenie kodu zabezpieczenia karty (4 bajty) c.określenie zakresu kodów systemowych (z przedziału od 1 do 255!) Rys.2 Konfiguracja programatora kart 21

24 2.Konfiguracja czytnika ATS1190 a. wydanie karty konfiguracyjnej czytnika i określenie adresu czytnika oraz trybu pracy jego wyjścia (opcje protokołu jako :Aritech Wiegand ASC) b. poprawne podłączenie czytnika do systemu w trybie on-line ( RS485 do magistrali centrali ATS4018/3018 lub kontrolera ATS1250), bądź też w trybie off-line (Wiegand) do interfejsu Wieganda w kontrolerze ATS1250, kontrolerze systemu RCP bądź innego urządzenia przeznaczonego do współpracy z czytnikami. Uwaga: Czytnik sam wykrywa podłączenie do magistrali sytemu ATS MASTER i przechodzi do pracy w trybie on-line. W innym przypadku przechodzi samoczynnie do trybu off-line. Dokładny opis podłączenia czytnika w trybie on-line oraz off-line (kolory przewodów) znajduje się w instrukcji instalacji czytnika ATS1190. Rys.3 Wydanie karty konfiguracyjnej czytnika 3.Określenie kodu systemowego Należy teraz określić kod systemowy (z przedziału od 1 do 255), jaki będzie zapisywany na kartach użytkowników. Rys.4 Określenie kodu systemowego. 22

25 4.Określenie trybu pracy drzwi W systemie kontroli dostępu opartym o kontrolery ATS1250 należy określić format czytanych kart jako Wiegand 26-bitów (dotyczy wszystkich drzwi w systemie) Rys.5 Określenie trybu pracy drzwi 5.Zdefiniowanie serii kart W systemie ATS MASTER opartym o programowane karty ATS1470, numer karty jest zawsze równy numerowi użytkownika. Dla kontrolerów ATS1250 należy zdefiniować tzw. serię kart, wpisując poprawny kod systemowy oraz przewidywaną ilość stosowanych w systemie kart. Rys.6 Zdefiniowanie serii kart 6. Wydanie karty użytkownikowi 23

26 Po wydaniu karty użytkownikowi, można ją stosować zarówno w systemie kontroli dostępu ATS MASTER jak i w innych systemach (np. RCP), do których dołączone są czytniki ATS1190 pracujące w trybie Wiegand 26-bitowym. Warunkiem prawidłowego odczytu karty przez czytnik jest stosowanie tego samego kodu zabezpieczenia karty we wszystkich czytnikach (wymaga to zaprogramowania czytników przez kartę konfiguracyjną z tym samym kodem zabezpieczającym) co i na kartach użytkownika. 24

27 5 KONTROLA DOSTĘPU Z KONTROLERAMI ATS1250 I CZYTNIKAMI HID 1.Założenia systemu: jedna centrala ATS4018 z manipulatorem ATS1100 dołączony kontroler 4-drzwi ATS1250 o adresie 1 (MZD=1) obustronna kontrola 4-drzwi z czytnikami HID typu ACI765 przyciski wyjścia podłączone do kontrolera czujki otwarcia drzwi podłączone jako linie dozorowe do kontrolera używane karty: ACT725 (format 32-bitowy) dwie karty (nr i 93457) przypisane do użytkownika numer 5 użytkownika numer 6 kod systemowy kart: 20 2.Konfiguracja systemu: c. Kontrolery ATS 1250 są wyposażone w 4 interfejsy Wieganda, przeznaczone do podłączenia czytników na wejście. Przy kontroli dwustronnej, czytniki na wyjście muszą być podłączone do modułów ATS1170, dołączonych do lokalnej magistrali kontrolera ATS1250. Aby czytniki pracowały jako wyjściowe, adresy modułów ATS1170 muszą być ustawione zgodnie z poniższa tabelą: (uwaga: ustawienie adresu kontrolera ATS1250 jako 1 determinuje również numery drzwi, które będą z zakresu od 17 do 20) Drzwi: Wyj: ATS ATS ATS ATS Uwaga: adresacja modułów ATS1170 dokonywana jest przy pomocy przełączników DIP-Switch. Jeżli odległość od czytnika wejściowego do kontrolera przekracza 80 metrów, to należy go podłączyć tak jak czytnik wyjściowy (tzn. do magistrali lokalnej kontrolera, przez dodatkowy interfejs ATS1170, adresując z przedziału od 1 do 4 ). Odległość od interfejsu ATS1170 do kontrolera ATS1250 może wynosić nawet 1500m (przy zapewnieniu lokalnego zasilania czytnika i interfejsu). Więcej informacji: patrz dokument Projektowanie systemu ATS/ zasady projektowania magistrali systemowej. 25

28 7. Podłączenie czujek otwarcia drzwi oraz przycisków wyjścia do wejść linii dozorowych kontrolera ATS1250 Uwaga: przyciski wyjścia mogą być stykami typu NO (obowiązuje wtedy sposób okablowania 2) jak i typu NC (sposób okablowania 1). Czujki otwarcia drzwi: styki NC zwarte przy zamkniętych drzwiach (okablowanie wersja 1) lub NO (sposób okablowania 2) 8. Numeracja linii przycisków wyjścia oraz czujek otwarcia drzwi: a. Linie przycisków wyjścia: i. drzwi 17 linia 17 ii. drzwi 18-linia 18 iii. drzwi 19-linia 19 iv. drzwi 20-linia 20 b. Linie czujek otwarcia drzwi i. drzwi 17-linia 21 ii. drzwi 18-linia 22 iii. drzwi 19-linia 23 iv. drzwi 20-linia 24 Uwaga: W kontrolerze ATS 1250 są wejścia 16 linii dozorowych. Linie te mogą być wykorzystane do połączenia czujek alarmowych i innych urządzeń i są rozpoznawane przez centralę ATS4018 tak samo, jak inne linie dozorowe. Numeracja wejść jest zgodna z ogólną zasadą przyjętą dla systemu ATS MASTER (dla MZD=1 numery wejść są z przedziału 17-32). W podanym przykładzie: -linie (czujki otwarcia drzwi) mogą być wykorzystane również w systemie alarmowym (jako linie alarmowe) -linie (wolne) mogą być wykorzystane do podłączenia innych czujek 26

29 9. Schemat blokowy systemu kontroli dostępu: Czytniki wejściowe HID (ACI765) są dołączone do wejść interfejsów Wieganda w kontrolerze ATS1250. Czytniki wyjściowe są dołączone do magistrali lokalnej kontrolera przez ATS1170. Adres 9 Adres 10 Adres 11 Adres 12 Połączenia czytników HID z ATS1170: ATS1170 Czytnik: +12V czerwony (DC) 0V czarny (Ground) D0 zielony (Data0) D1 biały (Data1) L1 pomarańczowy (GreenLED) L2 brązowy (RedLED) BZ zółty (Beeper) ATS Drzwi17 Wyjście Drzwi18 Wyjście Drzwi19 Wyjście Drzwi20 Wyjście ATS1250 Połączenia czytników HID z kontrolerem: ATS1250 Czytnik: Drzwi17 Wejście Drzwi18 Wejście Drzwi19 Wejście Drzwi20 Wejście +12V czerwony (DC) 0V czarny (Ground) D0 zielony (Data0) D1 biały (Data1) L1 pomarańczowy GreenLED) L2 brązowy (RedLED) BZ zółty (Beeper) J13 J17 27

30 10. Programowanie systemu Uwaga: Poniższy opis dotyczy programowania kart do czytników HID zakupionych w firmie GE Security Polska. Są to karty zapisane w formacie 32- bitowym, obsługiwanym bezpośrednio przez kontrolery ATS Jeżeli planowane jest stosowanie innych formatów kart, to prosimy o wcześniejszy kontakt z Działem Techniczym celem potwierdzenia kompatybilności. Kontrolery ATS1250 są fabrycznie wyposażone w moduł pamięci 1Mb. Centrala powinna mieć tą samą pamięć (należy do centrali dołożyć ATS1830- moduł pamięci 1Mb). Prawidłowa współpraca systemu z kartami o innych formatach może wymagać zastosowania modułów pamięci 4 lub 8 Mb zarówno w centrali jak i we wszystkich kontrolerach ATS1250. a. Inicjacja kontrolera ATS1250: i. Wejść do menu programowania centrali z manipulatora ZAZ=1 (menu/kod instalatora (1278) /menu19-programowanie) ii. Włączyć odpytywanie kontrolera ATS1250 (MZD=1) (4-baza danych MZD/adres=1,typ=1 czterodrzwiowy MZD) iii. Wejść do menu programowania kontrolera: (28-do wyniesionych urządzeń/typ1-mzd/adres 1) iv. Z menu kontrolera wybrać opcję 3 (3-inicjowanie bazy danych) Po wykonaniu tej operacji zostaną utworzone drzwi o numerach 17,18 19 i 20. Uwaga: Należy wykonać pokazaną wcześniej procedurę inicjacji bazy danych kontrolera ATS1250 przed podłączeniem systemu do komputera i programowaniem przy pomocy programu Titan. Pozwoli to na prawidłowe zdefiniowanie wszystkich domyślnych ustawień drzwi. Jeżeli do centrali dołączonych jest więcej kontrolerów, to procedurę należy powtórzyć dla każdego kontrolera. 28

31 b. Programowanie z komputera: (Uwaga:Dokładniejszy opis procedury połączenia komputera z centralą wraz z przykładowymi ekranami można znaleźć w Aplikacji 1) i. Zalogować się do programu Titan (domyślnie Advisor Master /998765) ii. Zdefiniować port szeregowy centrali (Admin/Porty) iii. Otworzyć system do komunikacji (Plik/Otwórz system/ System Aktywny+Centrale z adresem zerowym) iv. Po uzyskaniu poprawnej komunikacji- przepisać ustawienia z systemu do bazy programu Titan (Pobierz wszystko z centrali Advisor Master) (po uprzedniej wprowadzeniu ustawień domyślnych dla drzwi- patrz p.5a) v. Sprawdzić, czy jest odpytywany ATS1250 (Advisor Master/MZD/MZD=1, typ:4- drzwiowy MZD, aktywny) vi. Zaadresować moduły ATS1170 zgodnie z tabelą opisaną w (2) vii. Włączyć odpytywanie stacji ZAZ ( modułów ATS1170) (Advisor Master/DoWyniesionych Urządzeń/4-Drzwiowy MZD) viii. Z tego samego menu (zakładka Seria Kart) należy zdefiniować tzw. serię kart. Seria kart pozwala na skojarzenie numerów kart z numerami użytkowników w systemie. I tak, w poniższym przykładzie, zdefiniowano serię 100 kart o numerach od do Kartom tym przypisano użytkowników o numerach od 5 do 104. I tak użycie karty o numerze będzie raportowane jako użytkownik numer 5; użycie karty o numerze będzie raportowane jako użytkownik numer 6. (Kontrolery przekazują do centrali informację o numerze użytkownika a nie karty) 29

32 W ATS1250 można zdefiniować do 40 serii kart. Każda seria kart może mieć inny kod systemowy. Przed wpisaniem serii kart należy więc sprawdzić: -kod systemowy kart (dotychczas stosowane kody systemowe przez Aritech/Interlogix dla kart HID to: 1833/ 10/ 20) -czy posiadane karty mają kolejne numery ( dziury w numeracji kart będą wymuszały konieczność definiowania kolejnych serii kart bądź też braki w numeracji użytkowników). (Uwaga: prawa dostępu do drzwi są definiowane przy pomocy grup drzwi, nie należy tego robić przez tworzenie wielu serii kart ix. Ustawienia drzwi (Advisor Master/DoWyniesionych Urządzeń/Drzwi) To menu składa się z szeregu zakładek, które pozwalają na konfigurację trybów pracy i ustawień dla poszególnych drzwi. W poniższym przykładzie podano sposób konfiguracji drzwi numer 17. Dla pozostałych drzwi (18,19,20) konfigurację należy powtórzyć, pamiętając o prawidłowym przypisaniu linii przycisków wejścia oraz czujek otwarcia drzwi, zgodnie z założeniami systemu. 1. Opcje dostępu- nie stosujemy sekwencji karta+pin, stref AP ani też innego ograniczania dostępu. 2. Tryb pracy przycisku wyjścia w zależności od potrzeby, wyjście przy pomocy przycisku możliwe tylko w oknie czasowym 2 (zdefiniowanym wcześniej jako godziny pracy ) bądź w oknie 0 (okno 24 godz) lub 1 (Nigdy). 30

33 3. Sterowanie pracą systemu alarmowego- jeżeli czytniki przy drzwiach 17 mają służyć również do zazbrajania/ rozbrajania systemu alarmowego, to w tej zakładce należy podać numer grupy alarmowej (w przykładzie- grupa 14=obszar 1). W ten sposób można zazbrajać/ rozbrajać jeden lub więcej obszarów decydowały będą wypadkowe przypisania do grup alarmowych drzwi oraz użytkownika/karty). Dodatkowo, można zablokować możliwość wejścia/wyjścia), gdy system alarmowy jest zazbrojony. 4. Opcje czytnikai. Format karty ATS Wiegand 32-bitowa. ii. Otwarte w oknie czasowym 1 ( Nigdy ) bądź np. w oknie 2 ( godziny pracy ). W tym oknie czasowym drzwi będą otwarte cały czas (np. głowne wejście do budynku) iii. Pozostałe opcje, określające np. które zdarzenia mają być raportowane (zapisywane z rejestrze zdarzeń). Zamki typu elektromagnes mogą wymagać ustawienia opcji 1 ( utrzymaj odblokowanie drzwi) aby uniknąć ponownego zamknięcia drzwi po zadziałaniu czujki otwarcia (czyli natychmiast po otwarciu). 31

34 5. Opcje sprzętu: i. Przypisanie linii czujki otwarcia drzwi ( numer linii=21 ) ii. Przypisanie linii przycisku wyjścia (17) iii. ew.przypisanie obszaru (1). Stan tego obszaru będzie pokazywany czerwonymi diodami czytników przy drzwiach ( świeci=obszar zazbrojony ) (Uwaga: przy definiowaniu numerów linii należy sprawdzić, czy nie ma konfliktu z numeracją linii przypisanych dla innych drzwi kontrolera). x. Zdefiniować grupy drzwi, zgodnie z założeniami: 1. Grupa drzwi numer 1 dostęp do drzwi numer 17 i Grupa drzwi numer 2 dostęp do drzwi numer 19 i 20 32

35 xi. Stworzyć użytkowników o numerach 5 i 6 pamiętając o: 1. przypisaniu ich do odpowiednich grup drzwi 2. ew. przypisaniu ich do ważnych grup alarmowych 33

36 6 KONTROLA DOSTĘPU Z PAMIĘCIĄ W TRYBIE IMP W zależności od potrzeby, system alarmowy i kontroli dostępu ATS MASTER może być wyposażony w różne moduły pamięci. Determinują one maksymalną ilość użytkowników, ich funkcjonalność oraz pozwalają na stosowanie dodatkowych formatów kart. Dla central alarmowych możliwe są następujące warianty pamięci: Centrala ATS 4018/3018/2018 bez dodatkowej pamięci Centrala ATS4018/3018 z dodatkową pamięcią 1Mb (ATS1830) Centrala ATS4018 z dodatkową pamięcią 4Mb (ATS1831) lub 4Mb(ATS1832) Uwaga:nie jest możliwe stosowanie modułów 4Mb lub 8Mb (tzw. IMP) do central ATS3018 ze względu na ich wymiary i brak miejsca na płycie centrali) Dla kontrolerów ATS1250 możliwe są następujące warianty pamięci: ATS 1250 z pamięcią 1Mb(wyposażenie fabryczne) ATS 1250 z dodatkową pamięcią 4Mb (ATS1831) lub 8Mb (ATS1832) Uwaga:Stosując moduły 4Mb lub 8Mb należy wyjąć zamontowaną fabrycznie pamięć 1Mb z kontrolerów. Wielkość pamięci musi być identyczna we wszystkich urządzeniach systemu. Jeżeli centrala zostanie wyposażona w moduł IMP (4 lub 8 Mb) to również wszystkie kontrolery ATS1250 muszą mieć tą samą pamięć. W zależności od wielkości zastosowanej pamięci, możliwa jest jej praca w dwóch trybach: pamięć standardowa pamięć w trybie IMP Dostępne tryby pamięci: Moduł pamięci: SM 0Mb (brak) STD TIMP (*) 0Mb (brak) IMP NIMP (*) 1Mb (ATS1830) IMP LM 1Mb (ATS1830) STD SIMP 4Mb (ATS1831) IMP LIMP 8Mb (ATS1832) IMP 34

37 6.1 Czytanie dowolnego formatu karty: 1.Praca systemu bez trybu IMP: Standardowo, system ATS MASTER może pracować z następujacymi czytnikami i kartami: Centrala ATS MASTER (4018/3018/2018) i urządzenia dołączone do magistrali systemowej: -Czytniki systemu MASTER ATS1190 /karty ATS1470 -Czytniki Wiegand/ karty 26-bitowe (ograniczenie do 2 kodów systemowych i 2 ofsetów numerów (serii) kart) dołączone przez interfejs ATS1170 lub ATS1105 -Czytniki kart magnetycznych ATS 1410 i karty ACT600 (ograniczenie do 2 kodów systemowych i 2 ofsetów numerów (serii) kart ) dołączone przez interfejs ATS1170 lub ATS1105 Kontrolery ATS1250 i urządzenia dołączone do magistrali kontrolera (przez interfejsy ATS1170 lub ATS1105) bądź bezpośrednio do wejść Wieganda w kontrolerze: -Czytniki systemu MASTER ATS1190 /karty ATS1470 (bez interfejsów) -Czytniki Wiegand firmy HID (seria ACI 7xx)/ karty HID w formacie Aritech 32- bitowym (seria ACT 7xx) -Czytniki Wiegand/ karty 26-bitowe (ograniczenie do 40 kodów systemowych i 40 serii kart) -Czytniki kart magnetycznych ATS 1410 i karty ACT600 2.Praca systemu w trybie IMP: Po zastosowaniu trybu IMP, zmienia się zasadniczo sposób interpretacji informacji z czytników oraz kojarzenia kart z użytkownikami: Można stosować czytniki ATS 1190 bądź dowolne czytniki pracujące w standardzie Wieganda Czytniki Wieganda mogą być dołączone do wejść w kontrolerze ATS1250 lub przez interfejsy ATS1170 lub ATS1105 do magistrali centrali lub kontrolera Z każdej karty przyłożonej do czytnika czytanych jest pierwsze 6 bajtów informacji. Nie jest interpretowany numer karty czy kod systemowy. Również format zapisu na karcie jest nieistotny (przyjmowane są wszystkie formaty Wieganda o długości zapisu do 48 bitów). Z każdym użytkownikiem można kojarzyć odczytane 6-bajtowe ciągi danych z karty. Po zastosowaniu modułów IMP, nie ma potrzeby definiowania w centrali kodu systemowego. Również dla kontrolerów ATS1250, nie należy definiować serii kart (tzn. numerów kart ani kodów systemowych). Z menu użytkownika dokonuje się bezpośredniego skojarzenia ciągu danych z karty z użytkownikiem. 35

38 6.1.1 Przykład 1: Zastosowanie czytników ACI711 oraz kart ACT707 we współpracy z centralą ATS4018 Czytniki kart zbliżeniowych typu ACI711/ACI712 mogą pracować w dwóch trybach pracy wyjścia:jako pętla prądowa (do współpracy z kontrolerami ACC1PS12 / ACC4PS12) oraz jako Wiegand W opisanym poniżej przykładzie wykorzystano ten drugi tryb pracy. ACI711/712 przeznaczony jest do odczytu kart typu ACT700/ACT707. Są to karty zapisane fabrycznie (tylko do odczytu) w formacie 40-bitowym. Ten format nie jest bezpośrednio obsługiwany przez system ATS Master (ani żaden inny, za wyjątkiem kontrolerów ACC1/ACC4). Należy więc zastosować moduły IMP o pojemności 4 lub 8Mb. Przy stosowaniu prostej kontroli dostępu, opartej o stacje ZAZ centrali ATS4018, czytniki ACI711/712 można podłączać do wejść Wieganda w manipulatorze ATS1105 lub też do modułu ATS1170 (który jest niezależną stacją ZAZ w systemie). Schemat połączeniowy : ACI711 ACI711 ATS1170 (ZAZ2) Połączenia czytnika ACI711 ATS1170 Czytnik: +12V 1.DC 0V 4.Ground D0 9.Data0 D1 8.Data1 L1 5. GreenLED L2 6.RedLED BZ 10.Buzzer Uwaga:Połączyć ze sobą zaciski 7.Mode oraz 4.Ground w czytniku! ATS4018 +ATS1831 Poł. ACI711 ATS1105: ATS1105 Czytnik: ATS1105 (ZAZ1) +12V 1.DC 0V 4.Ground D0 9.Data0 D1 8.(Data1 Uwaga:Połączyć ze sobą zaciski 7.Mode oraz 4.Ground w 36

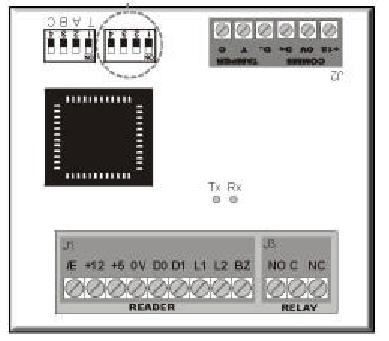

39 1. Przy podłączeniu czytnika Wieganda do ATS1105, należy pamiętać o następujących własciwościach: Czytnik i manipulator są widziane w systemie jako jedno urządzenie ZAZ. Można to wykorzystać np. do sterowania kontrolą dostępu przez czytnik, a systemem alarmowym przez manipulator. Nie jest jednak możliwe stosowanie np. sekwencji karta i kod do otwarcia przejścia. Manipulator ATS1105 nie ma wyjść sterujących pracą diod LED i brzęczyka w czytniku. Nie będzie więc standardowej sygnalizacji, jak w innych czytnikach dołączonych do kontrolera lub też ATS1170. Do otwarcia przejścia można wykorzystać wyjście typu OC w manipulatorze ATS1105 lub dowolne inne wyjście systemu ATS MASTER. Tryb pracy interfejsu Wieganda w ATS1105 należy ustawić jako Wiegand 26-bit 2. Przy podłączeniu czytnika Wieganda do modułu ATS1170, należy pamiętać o następujących własciwościach: Moduł ATS1170 jest niezależną stacją ZAZ, z własnym adresem i wyjściem przekaźnikowym do otwierania drzwi. Moduł ATS1170 ma dodatkowe wyjścia sterujących pracą diod LED i brzęczyka w czytniku. Do otwarcia przejścia można wykorzystać wyjście przekaźnikowe w ATS1170 lub dowolne inne wyjście systemu ATS MASTER Tryb pracy interfejsu Wieganda w ATS1170 należy ustawić jako Wiegand 26-bit Programowanie : Programowanie obejmuje więc następujące czynności: (szerszy opis czynności charakterystycznych dla pracy z modułami IMP wyróżnionymi na czerwono, znajduje się w Przykładzie 2, opis pozostałych- w Aplikacji 3) Włączenie odpytywania stacji ZAZ Ustalenie praw dostępu stacji ZAZ (grupy alarmowe) i trybu pracy karty Zdefiniowanie flagi otwarcia drzwi i przypisanie jej do wyjścia (zdefiniowanie numeru kontrolera wyjścia tylko przy wykorzystywaniu wyjścia w stacji ZAZ) Zdefiniowanie grup drzwi (i ew. wcześniej okien czasowych, jeżeli potrzebne) Zdefiniowanie nowego użytkownika Przypisanie użytkownika do grupy kart (i ew. grupy alarmowej) Przyłożenie nowej karty do czytnika Odczytanie z rejestru (logu) systemowego informacji o danych karty Wklejenie danych karty do rekordu użytkownika 37

40 6.1.2 Przykład 2: Zastosowanie czytników ACI711 we współpracy z kontrolerami ATS Założenia systemu: -jedna centrala ATS4018 z manipulatorem ATS1100 -dołączony kontroler 4-drzwi ATS1250 o adresie 1 (MZD=1) -obustronna kontrola 4-drzwi z czytnikami typu ACI711 -przyciski wyjścia podłączone do kontrolera -czujki otwarcia drzwi podłączone jako linie dozorowe do kontrolera -używane karty: ACT707 2.Konfiguracja systemu: Kontrolery ATS 1250 są wyposażone w 4 interfejsy Wieganda, przeznaczone do podłączenia czytników na wejście. Przy kontroli dwustronnej, czytniki na wyjście muszą być podłączone do modułów ATS1170, dołączonych do lokalnej magistrali kontrolera ATS1250. Aby czytniki pracowały jako wyjściowe, adresy modułów ATS1170 muszą być ustawione zgodnie z poniższa tabelą: (uwaga: ustawienie adresu kontrolera ATS1250 jako 1 determinuje również numery drzwi, które będą z zakresu od 17 do 20) Drzwi: Wyj: ATS ATS ATS ATS Uwaga: adresacja modułów ATS1170 dokonywana jest przy pomocy przełączników DIP- Switch. Jeżli odległość od czytnika wejściowego do kontrolera przekracza 80 metrów, to należy go podłączyć tak jak czytnik wyjściowy (tzn. do magistrali lokalnej kontrolera, przez dodatkowy interfejs ATS1170, adresując z przedziału od 1 do 4 ). Odległość od interfejsu ATS1170 do kontrolera ATS1250 może wynosić nawet 1500m (przy zapewnieniu lokalnego zasilania czytnika i interfejsu). Więcej informacji: patrz dokument Projektowanie systemu ATS zasady projektowania magistrali systemowej. 38

41 Podłączenie czujek otwarcia drzwi oraz przycisków wyjścia do wejść linii dozorowych kontrolera ATS1250 Uwaga: przyciski wyjścia mogą być stykami typu NO (obowiązuje wtedy sposób okablowania 2) jak i typu NC (sposób okablowania 1). Czujki otwarcia drzwi: styki NC zwarte przy zamkniętych drzwiach (okablowanie wersja 1) lub NO (sposób okablowania 2) Numeracja linii przycisków wyjścia oraz czujek otwarcia drzwi: Linie przycisków wyjścia: drzwi 17 linia 17 drzwi 18-linia 18 drzwi 19-linia 19 drzwi 20-linia 20 Linie czujek otwarcia drzwi drzwi 17-linia 21 drzwi 18-linia 22 drzwi 19-linia 23 drzwi 20-linia 24 Uwaga: W kontrolerze ATS 1250 są wejścia 16 linii dozorowych. Linie te mogą być wykorzystane do połączenia czujek alarmowych i innych urządzeń i są rozpoznawane przez centralę ATS4018 tak samo, jak inne linie dozorowe. Numeracja wejść jest zgodna z ogólną zasadą przyjętą dla systemu ATS MASTER (dla MZD=1 numery wejść są z przedziału 17-32). W podanym przykładzie: -linie (czujki otwarcia drzwi) mogą być wykorzystane również w systemie alarmowym (jako linie alarmowe) -linie (wolne) mogą być wykorzystane do podłączenia innych czujek 39

42 Schemat blokowy systemu kontroli dostępu: Czytniki wejściowe ACI711 są dołączone do wejść interfejsów Wieganda w kontrolerze ATS1250. Czytniki wyjściowe są dołączone do magistrali lokalnej kontrolera przez ATS1170. Adres 9 Adres 10 Adres 11 Adres 12 Połączenia czytnika ACI711 z ATS1170: Drzwi17 Wyjście Drzwi18 Wyjście Drzwi19 Wyjście Drzwi20 Wyjście ATS1170 Czytnik: +12V 1.DC 0V 4.Ground D0 9.Data0 D1 8.Data1 L1 5. GreenLED L2 6.RedLED BZ 10.Buzzer Mode zewrzeć z GND ATS1250 Połączenia czytników ACI711 z kontrolerem: ATS1250 Czytnik: +12V 1.DC 0V 4.Ground D0 9.Data0 D1 8.Data1 L1 5. GreenLED L2 6.RedLED BZ 10.Buzzer Mode zewrzeć z GND J13 Drzwi17 Wejście Drzwi18 Wejście Drzwi19 Wejście Drzwi20 Wejście J17 40

43 Programowanie systemu Inicjacja kontrolera ATS1250: Wejść do menu programowania centrali z manipulatora ZAZ=1 (menu/kod instalatora (1278) /menu19-programowanie) Włączyć odpytywanie kontrolera ATS1250 (MZD=1) (4-baza danych MZD/adres=1,typ=1 czterodrzwiowy MZD) Wejść do menu programowania kontrolera: (28-do wyniesionych urządzeń/typ1-mzd/adres 1) Z menu kontrolera wybrać opcję 3 (3-inicjowanie bazy danych) Po wykonaniu tej operacji zostaną utworzone drzwi o numerach 17,18 19 i 20. Uwaga: Należy wykonać pokazaną wcześniej procedurę inicjacji bazy danych kontrolera ATS1250 przed podłączeniem systemu do komputera i programowaniem przy pomocy programu Titan. Pozwoli to na prawidłowe zdefiniowanie wszystkich domyślnych ustawień drzwi. Jeżeli do centrali dołączonych jest więcej kontrolerów, to procedurę należy powtórzyć dla każdego kontrolera. Programowanie z komputera: (Uwaga:Dokładniejszy opis procedury połączenia komputera z centralą wraz z przykładowymi ekranami można znaleźć w Aplikacji 1) Zalogować się do programu Titan (domyślnie Advisor Master /998765) Zdefiniować port szeregowy centrali (Admin/Porty) Otworzyć system do komunikacji (Plik/Otwórz system/ System Aktywny+Centrale z adresem zerowym) Po uzyskaniu poprawnej komunikacji- przepisać ustawienia z systemu do bazy programu Titan (Pobierz wszystko z centrali Advisor Master) (po uprzednim wprowadzeniu ustawień domyślnych dla drzwi- patrz p.3a) Zaadresować moduły ATS1170 zgodnie z tabelą opisaną w (2) Włączyć odpytywanie stacji ZAZ ( modułów ATS1170) (Advisor Master/DoWyniesionych Urządzeń/4-Drzwiowy MZD) 41

44 Ustawienia drzwi (Advisor Master/DoWyniesionych Urządzeń/Drzwi) To menu składa się z szeregu zakładek, które pozwalają na konfigurację trybów pracy i ustawień dla poszególnych drzwi. W poniższym przykładzie podano sposób konfiguracji drzwi numer 17. Dla pozostałych drzwi (18,19,20) konfigurację należy powtórzyć, pamiętając o prawidłowym przypisaniu linii przycisków wejścia oraz czujek otwarcia drzwi, zgodnie z założeniami systemu. Opcje dostępu- nie stosujemy sekwencji karta+pin, stref AP ani też innego ograniczania dostępu. 42

45 Tryb pracy przycisku wyjścia w zależności od potrzeby, wyjście przy pomocy przycisku możliwe tylko w oknie czasowym 2 (zdefiniowanym wcześniej jako godziny pracy ) bądź w oknie 0 (okno 24 godz) lub 1 (Nigdy). Sterowanie pracą systemu alarmowego- jeżeli czytniki przy drzwiach 17 mają służyć również do zazbrajania/ rozbrajania systemu alarmowego, to w tej zakładce należy podać numer grupy alarmowej (w przykładzie- grupa 14=obszar 1). W ten sposób można zazbrajać/ rozbrajać jeden lub więcej obszarów. Dodatkowo, można zablokować możliwość wejścia/wyjścia), gdy system alarmowy jest zazbrojony. 43

46 Opcje czytnika- Format karty nieistotny przy stosowaniu modułów IMP (zalecane zostawienie ustawień domyślnych) Otwarte w oknie czasowym 1 ( Nigdy ) bądź np. w oknie 2 ( godziny pracy ). W tym oknie czasowym drzwi będą otwarte cały czas (np. główne wejście do budynku) Pozostałe opcje, określające np. które zdarzenia mają być raportowane (zapisywane z rejestrze zdarzeń). Zamki typu elektromagnes mogą wymagać ustawienia opcji 1 ( utrzymaj odblokowanie drzwi) aby uniknąć ponownego zamknięcia drzwi po zadziałaniu czujki otwarcia (czyli natychmiast po otwarciu). Opcje sprzętu: Przypisanie linii czujki otwarcia drzwi ( numer linii=21 ) Przypisanie linii przycisku wyjścia (17) Przypisanie obszaru (1). Stan tego obszaru będzie pokazywany czerwonymi diodami czytników przy drzwiach ( świeci=obszar zazbrojony ) (Uwaga: przy definiowaniu numerów linii należy sprawdzić, czy nie ma konfliktu z numeracją linii przypisanych dla innych drzwi kontrolera). 44

47 Zdefiniować grupy drzwi, zgodnie z założeniami.na przykład: Grupa drzwi numer 1 dostęp do drzwi numer 17 i 18 Grupa drzwi numer 2 dostęp do drzwi numer 19 i 20 Stworzyć użytkowników pamiętając o: przypisaniu ich do odpowiednich grup drzwi ew. przypisaniu ich do ważnych grup alarmowych Poniższe czynności są wykonywane tylko przy stosowaniu trybu IMP: Przeciągnąć kartę w dowolnym czytniku drzwi 17, lub 20 Odczytać wpis z rejestru zdarzeń (w programie Titan: bieżący rejestr). Odczytana informacja powinna zawierać 6-bajtowy ciąg danych z karty. 45

48 Kliknąć prawym klawiszem myszy na tym zdarzeniu i wybrac opcję Kopiuj dane karty Uwaga: Należy sprawdzić na kilku kartach poprawny odczyt oraz, czy dane z różnych kart różnią się od siebie. Jeżeli odczytane dane zawierają same zera (np ) lub są identyczne dla każdej karty, oznacza to błędne podłączenie czytnika lub interfejsu do kontrolera. Wybrać użytkownika z którym ma być skojarzona karta Po wybraniu zakładki Wydanie karty należy wkleić dane karty w polu Dane czystej karty Po zapisaniu rekordu można sprawdzić poprawną pracę : po przyłożeniu karty będzie już kojarzona z użytkownikiem i miała uprawnienia zgodnie z jego grupą drzwi (alarmową). 46
