1 Wodoodporny dwuprzekaźnikowy kontroler dostępu W1A W3A Instrukcja obsługi Copyright Domster T. Szydłowski

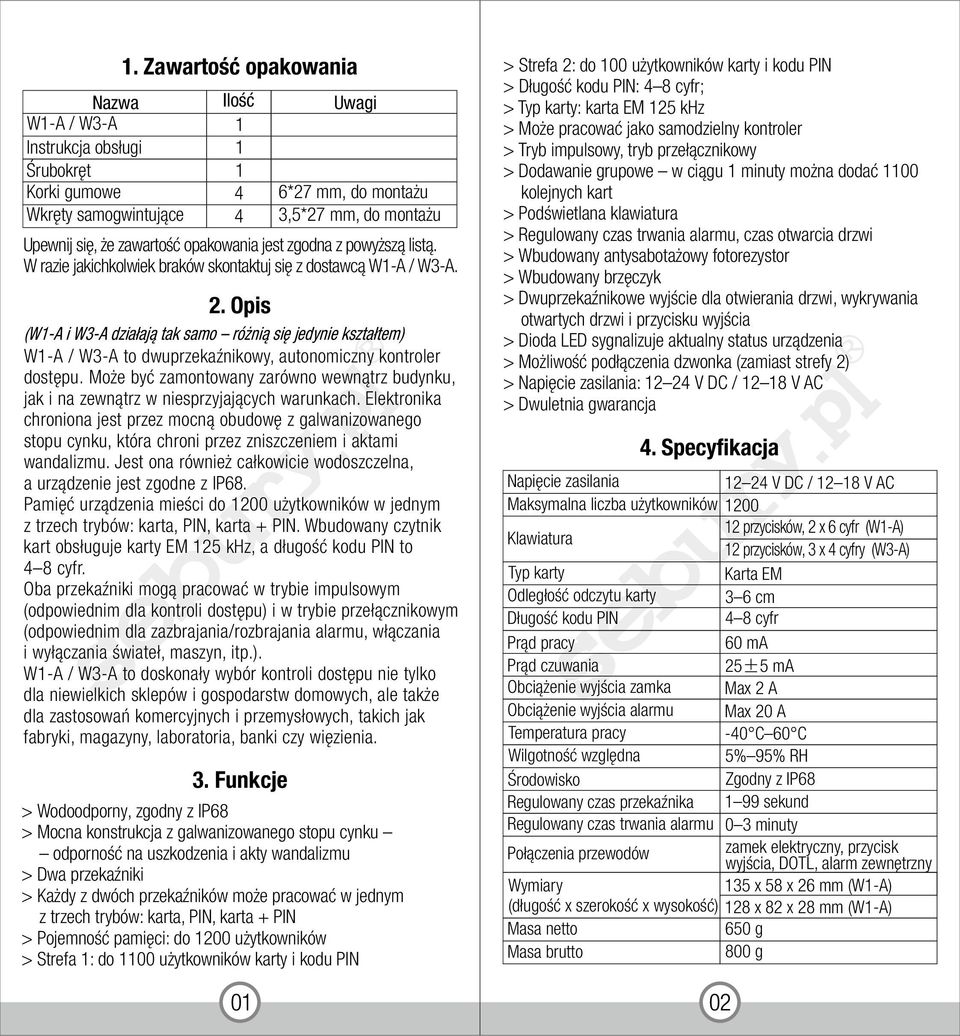

2 1. Zawartość opakowania Nazwa W1A / W3A Instrukcja obsługi Śrubokręt Korki gumowe Wkręty samogwintujące Ilość Uwagi 6*27 mm, do montażu 3,5*27 mm, do montażu Upewnij się, że zawartość opakowania jest zgodna z powyższą listą. W razie jakichkolwiek braków skontaktuj się z dostawcą W1A / W3A. 2. Opis (W1A i W3A działają tak samo różnią się jedynie kształtem) W1A / W3A to dwuprzekaźnikowy, autonomiczny kontroler dostępu. Może być zamontowany zarówno wewnątrz budynku, jak i na zewnątrz w niesprzyjających warunkach. Elektronika chroniona jest przez mocną obudowę z galwanizowanego stopu cynku, która chroni przez zniszczeniem i aktami wandalizmu. Jest ona również całkowicie wodoszczelna, a urządzenie jest zgodne z IP68. Pamięć urządzenia mieści do 1200 użytkowników w jednym z trzech trybów: karta, PIN, karta + PIN. Wbudowany czytnik kart obsługuje karty EM 125 khz, a długość kodu PIN to 4 8 cyfr. Oba przekaźniki mogą pracować w trybie impulsowym (odpowiednim dla kontroli dostępu) i w trybie przełącznikowym (odpowiednim dla zazbrajania/rozbrajania alarmu, włączania i wyłączania świateł, maszyn, itp.). W1A / W3A to doskonały wybór kontroli dostępu nie tylko dla niewielkich sklepów i gospodarstw domowych, ale także dla zastosowań komercyjnych i przemysłowych, takich jak fabryki, magazyny, laboratoria, banki czy więzienia. 3. Funkcje > Wodoodporny, zgodny z IP68 > Mocna konstrukcja z galwanizowanego stopu cynku odporność na uszkodzenia i akty wandalizmu > Dwa przekaźniki > Każdy z dwóch przekaźników może pracować w jednym z trzech trybów: karta, PIN, karta + PIN > Pojemność pamięci: do 1200 użytkowników > Strefa 1: do 1100 użytkowników karty i kodu PIN > Strefa 2: do 100 użytkowników karty i kodu PIN > Długość kodu PIN: 4 8 cyfr; > Typ karty: karta EM 125 khz > Może pracować jako samodzielny kontroler > Tryb impulsowy, tryb przełącznikowy > Dodawanie grupowe w ciągu 1 minuty można dodać 1100 kolejnych kart > Podświetlana klawiatura > Regulowany czas trwania alarmu, czas otwarcia drzwi > Wbudowany antysabotażowy fotorezystor > Wbudowany brzęczyk > Dwuprzekaźnikowe wyjście dla otwierania drzwi, wykrywania otwartych drzwi i przycisku wyjścia > Dioda LED sygnalizuje aktualny status urządzenia > Możliwość podłączenia dzwonka (zamiast strefy 2) > Napięcie zasilania: V DC / V AC > Dwuletnia gwarancja 4. Specyfikacja Napięcie zasilania V DC / V AC Maksymalna liczba użytkowników przycisków, 2 x 6 cyfr (W1A) Klawiatura 12 przycisków, 3 x 4 cyfry (W3A) Typ karty Karta EM Odległość odczytu karty 3 6 cm Długość kodu PIN 4 8 cyfr 60 ma Prąd pracy Prąd czuwania 25±5 ma Obciążenie wyjścia zamka Max 2 A Obciążenie wyjścia alarmu Max 20 A Temperatura pracy 40 C 60 C Wilgotność względna 5% 95% RH Zgodny z IP68 Środowisko 1 99 sekund Regulowany czas przekaźnika Regulowany czas trwania alarmu 0 3 minuty zamek elektryczny, przycisk Połączenia przewodów wyjścia, DOTL, alarm zewnętrzny Wymiary 135 x 58 x 26 mm (W1A) (długość x szerokość x wysokość) 128 x 82 x 28 mm (W1A) 650 g Masa netto 800 g Masa brutto

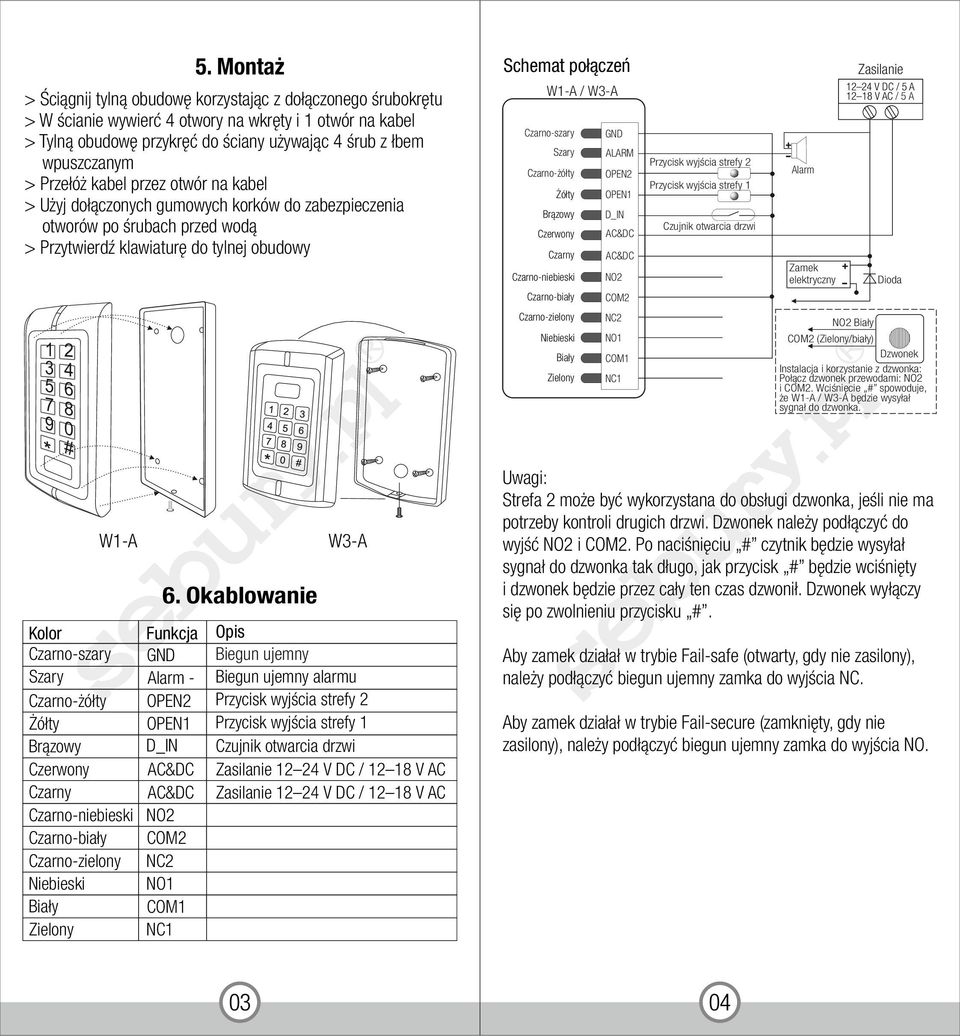

3 5. Montaż Schemat połączeń > Ściągnij tylną obudowę korzystając z dołączonego śrubokrętu > W ścianie wywierć 4 otwory na wkręty i 1 otwór na kabel > Tylną obudowę przykręć do ściany używając 4 śrub z łbem wpuszczanym > Przełóż kabel przez otwór na kabel > Użyj dołączonych gumowych korków do zabezpieczenia otworów po śrubach przed wodą > Przytwierdź klawiaturę do tylnej obudowy Czarnoszary ALARM Czarnożółty OPEN2 Żółty OPEN1 Brązowy Czerwony Czarny Czarnobiały # 6. Okablowanie Kolor Czarnoszary Szary Czarnożółty Żółty Brązowy Czerwony Czarny Czarnoniebieski Czarnobiały Czarnozielony Niebieski Biały Zielony Funkcja GND Alarm OPEN2 OPEN1 D_IN AC&DC AC&DC NO2 COM2 NC2 NO1 COM1 NC1 Opis Biegun ujemny Biegun ujemny alarmu Przycisk wyjścia strefy 2 Przycisk wyjścia strefy 1 Czujnik otwarcia drzwi Zasilanie V DC / V AC Zasilanie V DC / V AC + Alarm Przycisk wyjścia strefy 1 D_IN AC&DC AC&DC NO2 Czujnik otwarcia drzwi + Zamek elektryczny Dioda COM2 NC2 NO2 Biały Niebieski NO1 COM2 (Zielony/biały) Biały W3A Przycisk wyjścia strefy 2 Czarnozielony Zielony W1A GND Szary Czarnoniebieski Zasilanie V DC / 5 A V AC / 5 A W1A / W3A COM1 NC1 Dzwonek Instalacja i korzystanie z dzwonka: Połącz dzwonek przewodami: NO2 i COM2. Wciśnięcie # spowoduje, że W1A / W3A będzie wysyłał sygnał do dzwonka. Uwagi: Strefa 2 może być wykorzystana do obsługi dzwonka, jeśli nie ma potrzeby kontroli drugich drzwi. Dzwonek należy podłączyć do wyjść NO2 i COM2. Po naciśnięciu # czytnik będzie wysyłał sygnał do dzwonka tak długo, jak przycisk # będzie wciśnięty i dzwonek będzie przez cały ten czas dzwonił. Dzwonek wyłączy się po zwolnieniu przycisku #. Aby zamek działał w trybie Failsafe (otwarty, gdy nie zasilony), należy podłączyć biegun ujemny zamka do wyjścia NC. Aby zamek działał w trybie Failsecure (zamknięty, gdy nie zasilony), należy podłączyć biegun ujemny zamka do wyjścia NO.

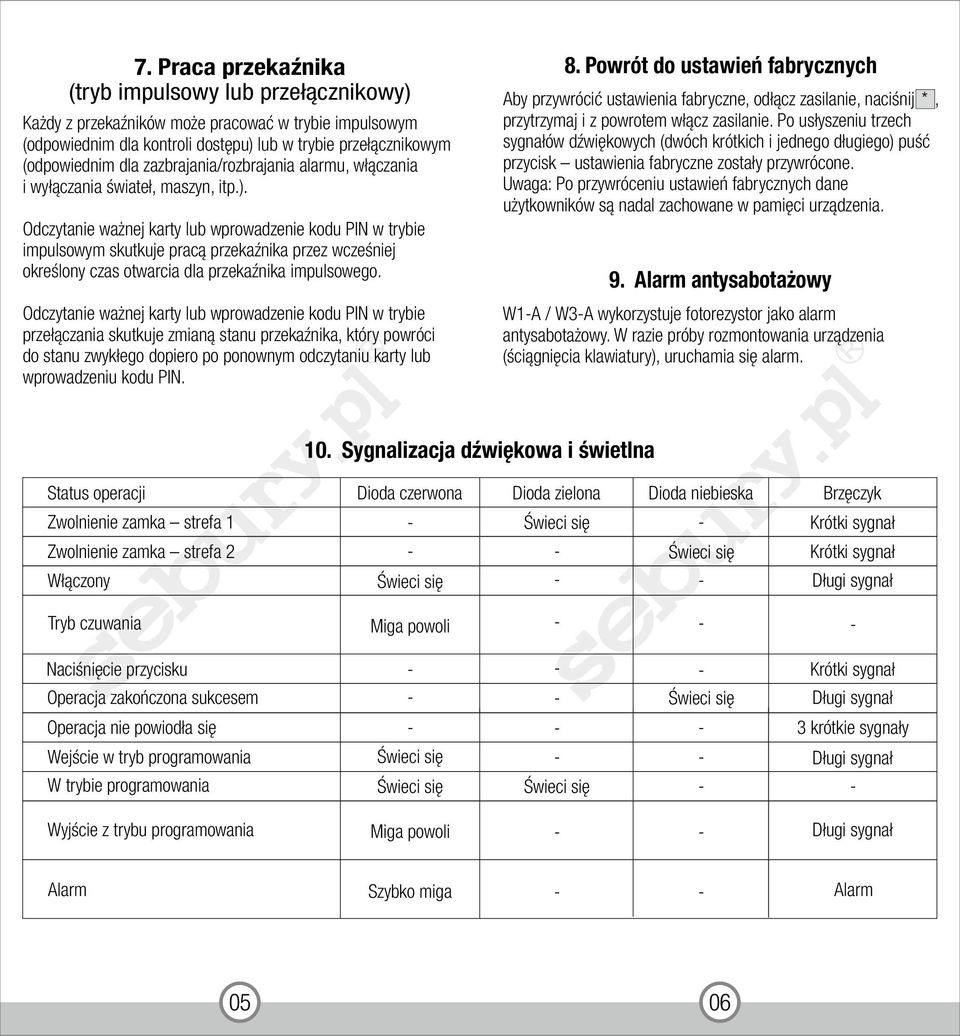

4 7. Praca przekaźnika (tryb impulsowy lub przełącznikowy) Każdy z przekaźników może pracować w trybie impulsowym (odpowiednim dla kontroli dostępu) lub w trybie przełącznikowym (odpowiednim dla zazbrajania/rozbrajania alarmu, włączania i wyłączania świateł, maszyn, itp.). 8. Powrót do ustawień fabrycznych Aby przywrócić ustawienia fabryczne, odłącz zasilanie, naciśnij *, przytrzymaj i z powrotem włącz zasilanie. Po usłyszeniu trzech sygnałów dźwiękowych (dwóch krótkich i jednego długiego) puść przycisk ustawienia fabryczne zostały przywrócone. Uwaga: Po przywróceniu ustawień fabrycznych dane użytkowników są nadal zachowane w pamięci urządzenia. Odczytanie ważnej karty lub wprowadzenie kodu PIN w trybie impulsowym skutkuje pracą przekaźnika przez wcześniej określony czas otwarcia dla przekaźnika impulsowego. Odczytanie ważnej karty lub wprowadzenie kodu PIN w trybie przełączania skutkuje zmianą stanu przekaźnika, który powróci do stanu zwykłego dopiero po ponownym odczytaniu karty lub wprowadzeniu kodu PIN. 9. Alarm antysabotażowy W1A / W3A wykorzystuje fotorezystor jako alarm antysabotażowy. W razie próby rozmontowania urządzenia (ściągnięcia klawiatury), uruchamia się alarm. 10. Sygnalizacja dźwiękowa i świetlna Dioda czerwona Dioda zielona Dioda niebieska Brzęczyk Zwolnienie zamka strefa 1 Krótki sygnał Zwolnienie zamka strefa 2 Krótki sygnał Długi sygnał Miga powoli Krótki sygnał Operacja zakończona sukcesem Operacja nie powiodła się 3 krótkie sygnały Wejście w tryb programowania W trybie programowania Długi sygnał Wyjście z trybu programowania Miga powoli Długi sygnał Alarm Szybko miga Alarm Status operacji Włączony Tryb czuwania Naciśnięcie przycisku Długi sygnał

5 11. Programowanie W1A / W3A 11.1 Ustawienia użytkownika Wejście w tryb programowania Wyjście z trybu programowania * Kod główny # Domyślnym kodem głównym jest * Uwaga: Wszystkie poniższe operacje mogą być wykonane dopiero po uprzednim wejściu w tryb programowania. Zmiana kodu głównego 0 Nowy kod # Nowy kod # Kodem głównym może być dowolna liczba 6cyfrowa. Ustawienie trybu pracy: Tryb karta lub PIN Tryb karta + PIN # Strefa # Strefa 2 Wejście przy użyciu karty lub kodu PIN (domyślnie) # Strefa # Strefa 2 Wejście przy jednoczesnym użyciu karty i kodu PIN Uwaga: Nie można dodać dwukrotnie tego samego użytkownika karty lub kodu PIN w obrębie jednej strefy. W przypadku próby dodania użytkownika, który był już wcześniej dodany, pojawi się sygnał dźwiękowy. Można dodać tego samego użytkownika w obu strefach. Domyślnie: Tryb karta lub PIN Ustawienia użytkowników strefy 1 ( # ) Dodawanie użytkowników kodu PIN 1 ID użytkownika # PIN # Numerem ID może być dowolna liczba z przedziału Kodem PIN może być dowolna liczba 4 8cyfrowa z przedziału , z wyjątkiem kombinacji 1234, która jest zarezerwowana. Można dodawać wielu użytkowników jednocześnie bez wychodzenia z trybu programowania według schematu: 1 ID użytkownika 1. # PIN # ID użytkownika 2. # PIN # Usuwanie użytkowników kodu PIN 2 ID użytkownika # Można usuwać wielu użytkowników jednocześnie bez wychodzenia z trybu programowania.

6 Zmiana kodu PIN użytkownika (Uwaga: Tę operację należy wykonywać poza trybem programowania) * ID użytkownika # Stary PIN # Nowy PIN # Nowy PIN # Dodawanie użytkowników karty (Metoda1) To najłatwiejszy sposób wprowadzania kart z automatyczną generacją numeru ID. Jeśli nie ma jeszcze zaprogramowanych użytkowników, to nadawanie ID zacznie się od 1. 1 Odczytaj kartę # Można dodawać wiele kart jednocześnie bez wychodzenia z trybu programowania. Dodawanie użytkowników karty (Metoda 2) To alternatywny sposób wprowadzania kart, przypisanych do konkretnych użytkowników. W tej metodzie numer karty zostaje przypisany do ID użytkownika. Do jednego ID użytkownika przypisana może być tylko jedna karta. 1 ID użytkownika # Karta # Numerem ID może być dowolna liczba z przedziału Dodawanie kolejnych użytkowników karty dodawanie grupowe Numery kart muszą być kolejnymi liczbami. (Tę operację można wykonać tylko dla strefy 1) 5 ID użytkownika # 8 Numer karty (8 cyfr) # Ilość kart # Ilość kart musi zawierać się w przedziale "8cyfrowy numer karty" to ostatnie osiem cyfr na karcie. Można dodać maksymalnie 1100 kart w ciągu 1 minuty. Usuwanie użytkowników karty przy użyciu karty Uwaga: Można usuwać wielu użytkowników jednocześnie bez wychodzenia z trybu programowania. 2 Odczytaj kartę # Urządzenie automatycznie rozpoznaję kartę strefy 1 lub 2. Usuwanie użytkowników karty przy użyciu ID użytkownika (np. w przypadku zgubienia karty) Usuwanie użytkowników karty przy użyciu numeru karty 2 ID użytkownika # 9 Wprowadź 8cyfrowy numer karty # Można usuwać wiele kart jednocześnie bez wychodzenia z trybu programowania. Ustawienia użytkowników strefy 2 ( # ) Ustawienia użytkowników kodu PIN strefy 2 są takie same, jak w strefie 1, z tą różnicą, że ich ID zawierają się w przedziale Ustawienia użytkowników karty strefy 2 są takie same, jak w strefie 1, oprócz dodawania użytkowników przy użyciu automatycznej generacji numeru ID (metoda 1) patrz poniżej. Dodawanie użytkowników karty (Metoda 1) automatyczna generacja numeru ID 5 Odczytaj kartę # Można dodawać wiele kart jednocześnie bez wychodzenia z trybu programowania.

7 Tryb karta + PIN Ustawienia użytkowników strefy 1 ( # ) Dodawanie użytkowników w trybie karta + PIN (Kodem PIN może być dowolna liczba 4 8 cyfrowa z przedziału , z wyjątkiem 1234, która jest zarezerwowana. Dodaj kartę jak dla użytkownika karty. Wciśnij *, aby wyjść z trybu programowania. Następnie przypisz karcie kod PIN według schematu: * Odczytaj kartę 1234 # PIN # PIN # Zmiana kodu PIN w trybie karta + PIN (Metoda 1) Ta operacja wykonywana jest poza trybem programowanie, więc użytkownik może wykonać ją samodzielnie. * Odczytaj kartę Stary PIN # Nowy PIN # Nowy PIN # Zmiana kodu PIN w trybie karta + PIN (Metoda 2) Ta operacja wykonywana jest poza trybem programowanie, więc użytkownik może wykonać ją samodzielnie. * ID użytkownika # Stary PIN # Nowy PIN # Nowy PIN # Aby usunąć użytkownika w trybie karta + PIN należy usunąć kartę. 2 Odczytaj kartę # LUB 2 ID użytkownika # Ustawienia użytkowników strefy 2 ( # ) Operacje są takie same, jak w strefie 1. Tryb karta (w tym trybie użytkownicy uzyskują dostęp tylko po odczytaniu karty) Ustawienia użytkowników w trybie karta #, Strefa #, Strefa 2 Wejście tylko po odczytaniu karty Usuwanie WSZYSTKICH użytkowników Uwaga: To niebezpieczna operacja, postępuj ostrożnie. Usuwanie wszystkich użytkowników strefy 1: # Usuwanie wszystkich użytkowników strefy 2: # Otwieranie drzwi (lub zmiana stanu przekaźnika) Użytkownicy kodu PIN Wprowadź PIN, a następnie wciśnij # Użytkownicy karty Odczytaj kartę Użytkownicy w trybie karta + PIN Odczytaj kartę, a następnie wprowadź PIN #

8 11.2 Ustawienia przekaźnika (tryb impulsowy, tryb przełącznikowy) Tryb impulsowy (domyślnie) Tryb impulsowy ustawienie czasu otwarcia przekaźnika Dla strefy 1: # Dla strefy 2: # Czas otwarcia przekaźnika zawiera się w przedziale 1 99 sekund. Ustawieniem domyślnym jest 5 sekund. Tryb przełącznikowy Dla strefy 1: # Dla strefy 2: # Tryb przełącznikowy 11.3 Czujnik otwarcia, alarm, sygnał dźwiękowy, ustawienia dzwonka Wykrywanie otwartych drzwi Ostrzeżenie Drzwi otwarte zbyt długo (DOTL). W razie użycia dodatkowego czujnika otwarcia drzwi lub wbudowanego styku magnetycznego zamka, jeśli drzwi zostaną otwarte normalnie, ale nie zostaną zamknięte po 1 minucie, wewnętrzny brzęczyk uruchomi się automatycznie w celu przypomnienia o zamknięciu drzwi i będzie działał przez 1 minutę, zanim automatycznie się wyłączy. Ostrzeżenie Drzwi otwarte siłą. W razie użycia dodatkowego czujnika otwarcia drzwi lub wbudowanego styku magnetycznego zamka, jeśli drzwi zostaną otwarte siłą, lub jeśli drzwi zostaną otwarte po 120 sekundach od nieprawidłowego zamknięcia zamka elektromagnetycznego, uruchomi się wewnętrzny brzęczyk oraz zewnętrzny alarm. Czas trwania alarmu jest regulowany w zakresie 1 3 minuty, a ustawieniem domyślnym jest 1 minuta. Wykrywanie otwartych drzwi wyłączone (domyślnie) 6 0 # Wykrywanie otwartych drzwi włączone Uwaga: Włącznie funkcji wykrywania otwartych drzwi jest możliwe tylko dla jednej strefy. Dla strefy 1: 6 1 # Dla strefy 2: 6 2 # Blokada klawiatury i ustawienia alarmu Jeśli w ciągu 10 minut zostanie odczytanych 10 nieważnych kart lub wprowadzonych 10 błędnych kodów PIN, klawiatura zostanie zablokowana na 10 minut lub na 10 minut włączy się alarm, w zależności od tego, która z poniższych opcji została wybrana: Status zwykły: Brak blokady klawiatury i alarmu 7 0 # (Domyślnie) Blokada klawiatury 7 0 # Alarm 7 2 # (Czas trwania alarmu: 1 minuta)

9 Czas trwania alarmu Ustawienie czasu trwania alarmu (w zakresie 1 3 minuty) Ustawieniem domyślnym jest 1 minuta # Dźwięk klawiszy Dźwięk klawiszy może być włączony lub wyłączony. Kiedy funkcja jest włączona, urządzenie wydaje dźwięk przy wciśnięciu przycisku. Kiedy funkcja jest wyłączona, urządzenie nie wydaje dźwięków. Dźwięk klawiszy włączony 8 6 # (Domyślnie) Dźwięk klawiszy wyłączony 8 7 # Zamiana strefy drugiej na dzwonek Kiedy nie ma potrzeby kontroli drugich drzwi, strefa 2 może pracować jako dzwonek. Przewody dzwonka należy podłączyć do wyjść COM2 i NO2 kontrolera. Po wciśnięciu # kontroler wysyła sygnał do dzwonka. Strefa # (Domyślnie) Dzwonek 8 9 # Wyłączanie alarmu Wyłączanie alarmu Drzwi otwarte siłą Wyłączanie alarmu Drzwi otwarte zbyt długo Odczytaj ważną kartę LUB Wprowadź kod główny # Zamknij drzwi i Odczytaj ważną kartę LUB Wprowadź kod główny #

10 Skrócona instrukcja programowania W1A / W3A Wejście w tryb programowania Wyjście z trybu programowania * Kod główny # Domyślnym kodem głównym jest * Uwaga, aby wykonać poniższe operacje, administrator musi być zalogowany. Zmiana kodu głównego Dodawanie użytkowników kodu PIN Kodem PIN może być dowolna liczba 4 8cyfrowa z przedziału , z wyjątkiem kombinacji 1234, która jest zarezerwowana. 0 Nowy kod # Nowy kod # Kodem głównym może być dowolna liczba 6cyfrowa. Dla strefy 1: 1 ID użytkownika # PIN # Dla strefy 2: 1 ID użytkownika # PIN # Numerem ID może być dowolna liczba z przedziału dla strefy 1 oraz z przedziału dla strefy 2. Można dodawać wielu użytkowników jednocześnie, bez wychodzenia z trybu programowania. Dodawanie kart Dla strefy 1: 1 Odczytaj kartę # Dla strefy 2: 5 Odczytaj kartę # Można dodawać wiele kart jednocześnie, bez wychodzenia z trybu programowania. Usuwanie użytkowników kodu PIN lub karty 2 ID użytkownika # dla użytkowników kodu PIN 2 Odczytaj kartę # dla użytkowników karty Można usuwać wielu użytkowników jednocześnie, bez wychodzenia z trybu programowania. Otwieranie drzwi w strefie 1 i 2 Użytkownicy kodu PIN Wprowadź kod PIN, a następnie wciśnij # Użytkownicy karty Odczytaj kartę
