Moduł kontroli dostępu podwójnych drzwi
|
|
- Danuta Mikołajczyk
- 8 lat temu
- Przeglądów:
Transkrypt

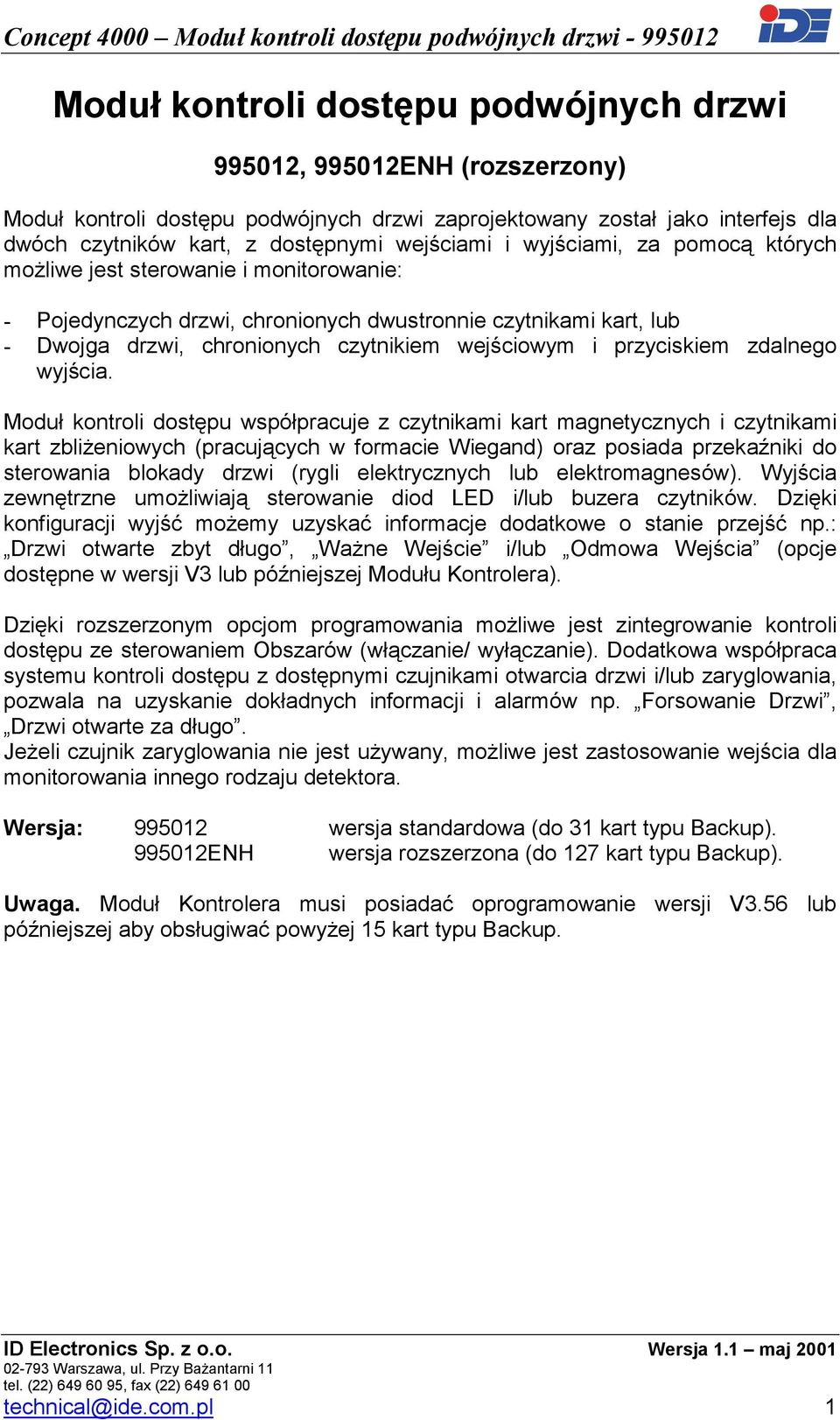

1 Moduł kontroli dostępu podwójnych drzwi , ENH (rozszerzony) Moduł kontroli dostępu podwójnych drzwi zaprojektowany został jako interfejs dla dwóch czytników kart, z dostępnymi wejściami i wyjściami, za pomocą których możliwe jest sterowanie i monitorowanie: - Pojedynczych drzwi, chronionych dwustronnie czytnikami kart, lub - Dwojga drzwi, chronionych czytnikiem wejściowym i przyciskiem zdalnego wyjścia. Moduł kontroli dostępu współpracuje z czytnikami kart magnetycznych i czytnikami kart zbliżeniowych (pracujących w formacie Wiegand) oraz posiada przekaźniki do sterowania blokady drzwi (rygli elektrycznych lub elektromagnesów). Wyjścia zewnętrzne umożliwiają sterowanie diod LED i/lub buzera czytników. Dzięki konfiguracji wyjść możemy uzyskać informacje dodatkowe o stanie przejść np.: Drzwi otwarte zbyt długo, Ważne Wejście i/lub Odmowa Wejścia (opcje dostępne w wersji V3 lub późniejszej Modułu Kontrolera). Dzięki rozszerzonym opcjom programowania możliwe jest zintegrowanie kontroli dostępu ze sterowaniem Obszarów (włączanie/ wyłączanie). Dodatkowa współpraca systemu kontroli dostępu z dostępnymi czujnikami otwarcia drzwi i/lub zaryglowania, pozwala na uzyskanie dokładnych informacji i alarmów np. Forsowanie Drzwi, Drzwi otwarte za długo. Jeżeli czujnik zaryglowania nie jest używany, możliwe jest zastosowanie wejścia dla monitorowania innego rodzaju detektora. Wersja: wersja standardowa (do 31 kart typu Backup) ENH wersja rozszerzona (do 127 kart typu Backup). Uwaga. Moduł Kontrolera musi posiadać oprogramowanie wersji V3.56 lub późniejszej aby obsługiwać powyżej 15 kart typu Backup. technical@ide.com.pl 1

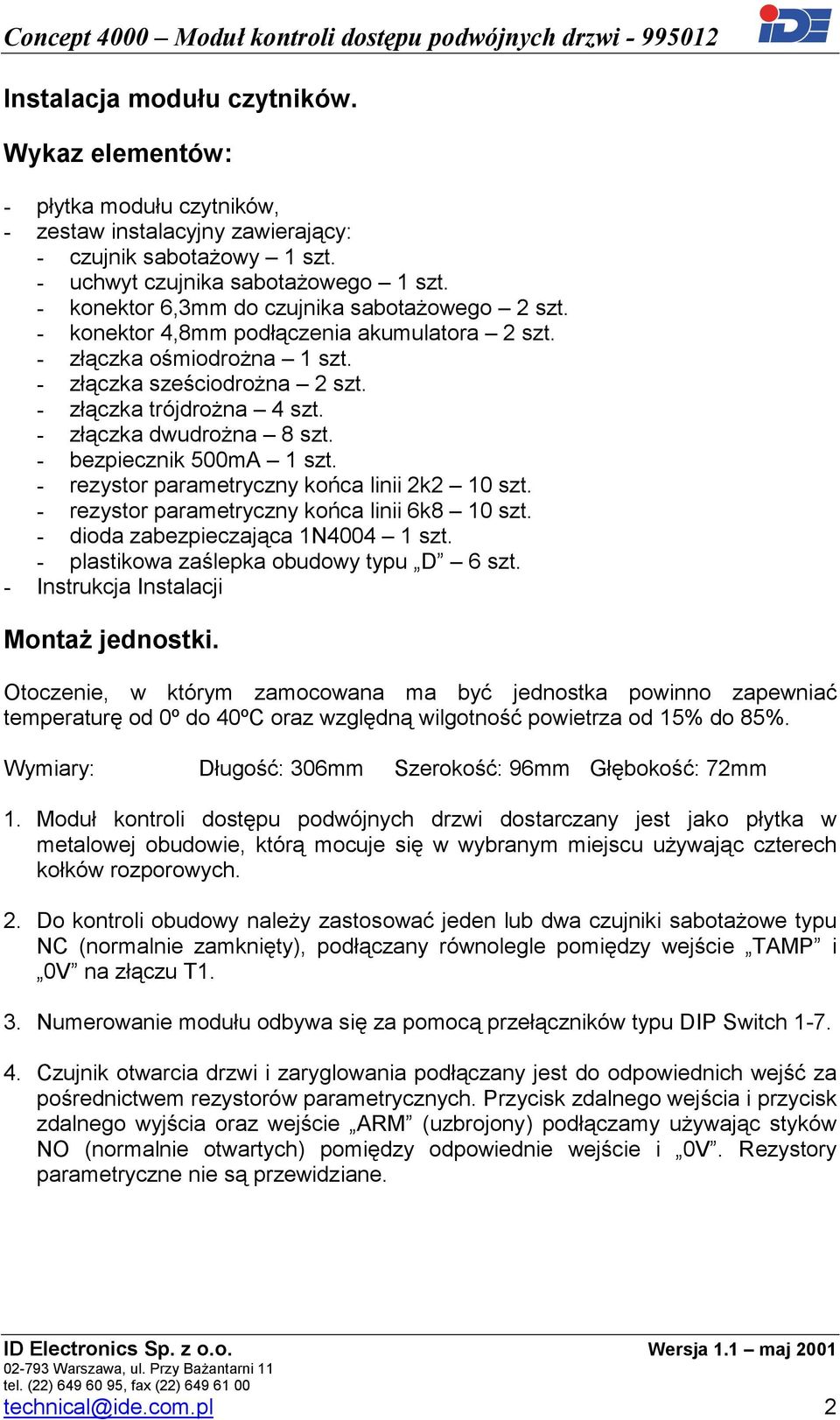

2 Instalacja modułu czytników. Wykaz elementów: - płytka modułu czytników, - zestaw instalacyjny zawierający: - czujnik sabotażowy 1 szt. - uchwyt czujnika sabotażowego 1 szt. - konektor 6,3mm do czujnika sabotażowego 2 szt. - konektor 4,8mm podłączenia akumulatora 2 szt. - złączka ośmiodrożna 1 szt. - złączka sześciodrożna 2 szt. - złączka trójdrożna 4 szt. - złączka dwudrożna 8 szt. - bezpiecznik 500mA 1 szt. - rezystor parametryczny końca linii 2k2 10 szt. - rezystor parametryczny końca linii 6k8 10 szt. - dioda zabezpieczająca 1N szt. - plastikowa zaślepka obudowy typu D 6 szt. - Instrukcja Instalacji Montaż jednostki. Otoczenie, w którym zamocowana ma być jednostka powinno zapewniać temperaturę od 0º do 40ºC oraz względną wilgotność powietrza od 15% do 85%. Wymiary: Długość: 306mm Szerokość: 96mm Głębokość: 72mm 1. Moduł kontroli dostępu podwójnych drzwi dostarczany jest jako płytka w metalowej obudowie, którą mocuje się w wybranym miejscu używając czterech kołków rozporowych. 2. Do kontroli obudowy należy zastosować jeden lub dwa czujniki sabotażowe typu NC (normalnie zamknięty), podłączany równolegle pomiędzy wejście TAMP i 0V na złączu T1. 3. Numerowanie modułu odbywa się za pomocą przełączników typu DIP Switch Czujnik otwarcia drzwi i zaryglowania podłączany jest do odpowiednich wejść za pośrednictwem rezystorów parametrycznych. Przycisk zdalnego wejścia i przycisk zdalnego wyjścia oraz wejście ARM (uzbrojony) podłączamy używając styków NO (normalnie otwartych) pomiędzy odpowiednie wejście i 0V. Rezystory parametryczne nie są przewidziane. technical@ide.com.pl 2
3 Numerowanie modułów Moduł kontroli dostępu podwójnych drzwi włączany jest do magistrali LAN. Numer modułu ustawiany jest za pomocą zestawu przełączników 1-7 typu DIP Switch umieszczonych na płycie głównej. Numer modułu równa się n+1, gdzie n jest binarnym numerem ustawianym na zestawie przełączników. Nr Modułu: DIP Switch: Wartość binarna: off off off off off off off 2 ON off off off off off off 3 off ON off off off off off 4 ON ON off off off off off 5 off off ON off off off off 6 ON off ON off off off off 7 off ON ON off off off off 8 ON ON ON off off off off 9 off off off ON off off off 10 ON off off ON off off off 11 off ON off ON off off off 12 ON ON off ON off off off 13 off off ON ON off off off 14 ON off ON ON off off off 15 off ON ON ON off off off 16 ON ON ON ON off off off kolejno do 99 off ON off off off ON ON Ustawienia zworek: Czytnik JP2/JP3 Data O/P JP4/JP5 Tryb JP6/JP7 Zasilanie Omron Swipe 5V DFTL 5V Hughes MiniProx / ThinLine 5V DFTL 5V Hughes ProxPro 12V DFTL 12V HID Sensorkey 5V DFTL 5V HID Swipe/Insertion/Turnstile 5V DFTL 5V Wiegand Card Readers Motorola Indala. SlimLine/WallSwitch/PinProx/ValueProx 5V DFTL 5V /SecureProx/MasterProx Motorola Indala. Standard/Medium Range /MasterProx (30cm zasięgu) 12V DFTL 12V Uwaga. Czytniki zasilane innymi rodzajami zasilania (np. 4V do 14V, 5V do 16V) zaleca się zasilać używając opcji 5V zasilania. technical@ide.com.pl 3
4 Płytka modułu kontroli dostępu podwójnych drzwi. T1 złącze zasilania i czujnika sabotażowego: +LAN zasilanie LAN+ve 0V zasilanie LAN 0V A dane DATA LAN A B dane DATA LAN B SPR złącze LAN+ve, gdy moduł zasilany z zasilacza zewnętrznego +V wejście zewn. zasilania +12V TAMP wejście czujnika sabotażowego 0V wejście zewn. zasilania 0V D0 (L4, L6) dane czytnika D1 (L3, L5) dane czytnika F2, F3 Bezpieczniki 500mA X1 złącze zewn. magistrali LK1 terminator magistrali LAN JP1 wzmocnienie zas. czytnika X2 Złącze zewnętrznego zasilacza Podłączane do X3 zasilaczy 99405x przewodem TX dane otrzymywane RX dane wysłane SW1 DIP Switch 1-7 Adres modułu T2, T3 Przekaźniki sterowania rygli JP2/3 napięcie danych czytników 5V / 12V JP4/5 typ czytnika JP6/7 napięcie zasilania czytników 5V / 12V T4, T5 złącza czytników: ARM# - wejście przycisku uzbrajania opcjonalnego Obszaru 0V 0V zasilania czytnika +VRD 5V / 12V zasilanie czytnika D1(CLK) dane czytnika D0(Data) dane czytnika T8, T9 złącza wejść stref: REX# - przycisk wyjścia REX# dla Drzwi# 0V 0V wspólne dla obwodów wejściowych REN# - przycisk wejścia REN# dla Drzwi# TNG1 czujnik zaryglowania Drzwi1 lub wejście strefy 6 TNG2 czujnik zaryglowania Drzwi2 lub wejście strefy 7 REED1 czujnik otwarcia Drzwi1 (Strefa 1) REED2 czujnik otwarcia Drzwi2 (Strefa 2) T6, T7 złącza wyjść sterujących DOTL# - informacja - drzwi otwarte za długo (DOTL1=X07, DOTL2=X08) VAL# - informacja poprawne wczytanie (VAL1=X02, VAL2=04(06)) INV# - informacja niepoprawne wczytanie (INV1=X03, INV2=X05) +V zasilanie +12V dla wyjść sterujących. Użyj rezystora 1k2 dla podłączenia dodatkowej diody LED czytnika. Podłączenie blokad. Zewnętrzny zasilacz 12V (buforowany akumulatorem) LUB Dioda zabezpieczająca technical@ide.com.pl 4

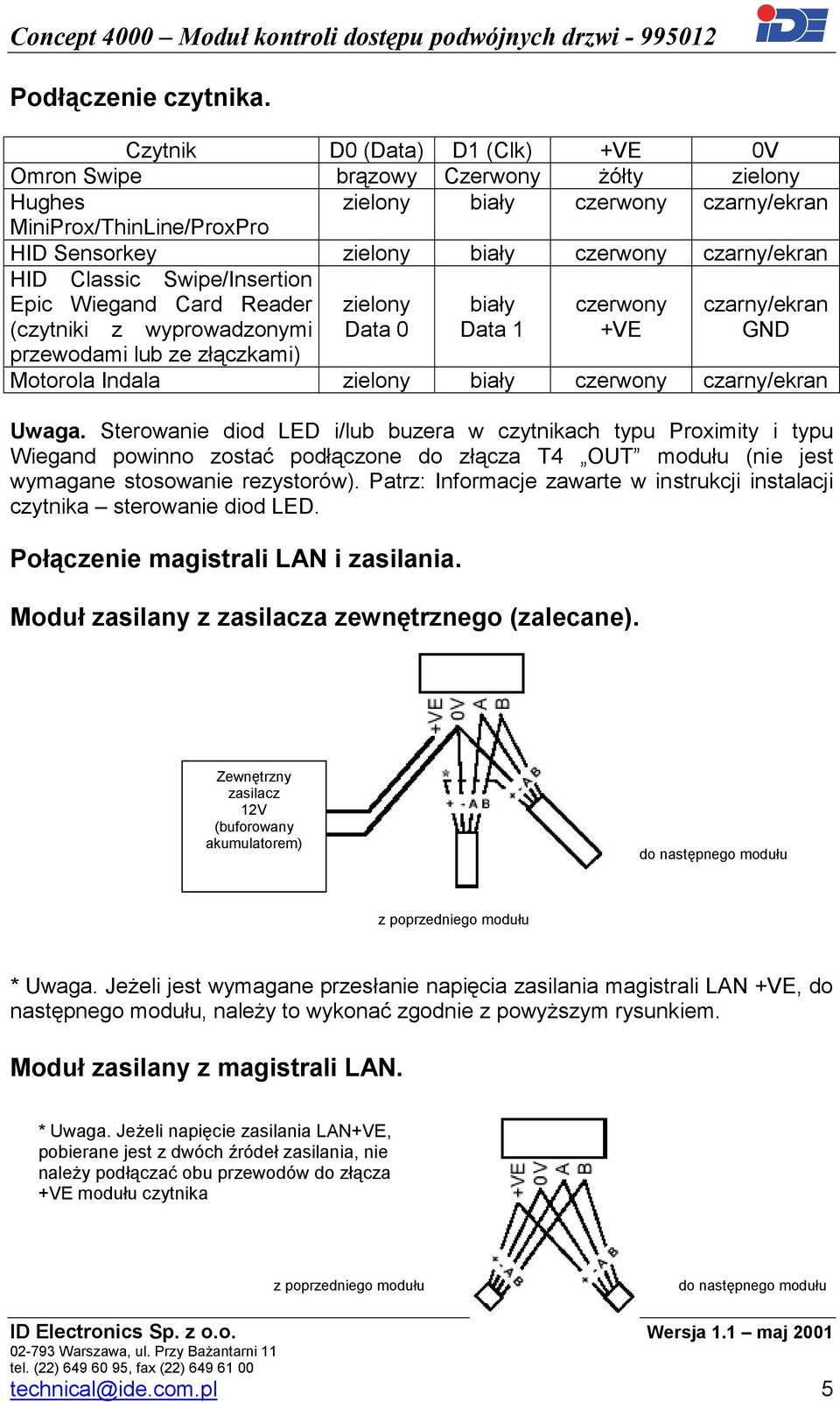

5 Podłączenie czytnika. Czytnik D0 (Data) D1 (Clk) +VE 0V Omron Swipe brązowy Czerwony żółty zielony Hughes zielony biały czerwony czarny/ekran MiniProx/ThinLine/ProxPro HID Sensorkey zielony biały czerwony czarny/ekran HID Classic Swipe/Insertion Epic Wiegand Card Reader zielony biały czerwony czarny/ekran (czytniki z wyprowadzonymi Data 0 Data 1 +VE GND przewodami lub ze złączkami) Motorola Indala zielony biały czerwony czarny/ekran Uwaga. Sterowanie diod LED i/lub buzera w czytnikach typu Proximity i typu Wiegand powinno zostać podłączone do złącza T4 OUT modułu (nie jest wymagane stosowanie rezystorów). Patrz: Informacje zawarte w instrukcji instalacji czytnika sterowanie diod LED. Połączenie magistrali LAN i zasilania. Moduł zasilany z zasilacza zewnętrznego (zalecane). Zewnętrzny zasilacz 12V (buforowany akumulatorem) do następnego modułu z poprzedniego modułu * Uwaga. Jeżeli jest wymagane przesłanie napięcia zasilania magistrali LAN +VE, do następnego modułu, należy to wykonać zgodnie z powyższym rysunkiem. Moduł zasilany z magistrali LAN. * Uwaga. Jeżeli napięcie zasilania LAN+VE, pobierane jest z dwóch źródeł zasilania, nie należy podłączać obu przewodów do złącza +VE modułu czytnika z poprzedniego modułu do następnego modułu technical@ide.com.pl 5
6 Podłączenie wejść i przycisków zdalnego wejścia/wyjścia. Styk typu NO Styk alarmowy typu NC Styk sabotażowy typu NC Uwaga. Czujnik zaryglowania TONG łączymy podobnie jak czujnik otwarcia REED. Przycisk uzbrojenia ARM łączymy podobnie jak przycisk wejścia i przycisk wyjścia REX/REN. Specyfikacja: Napięcie zasilania: Pobór prądu : 11VDC 14VDC 60mA w trybie spoczynkowym 210mA z aktywnymi przekaźnikami blokad i diodami LED (nie uwzględniono poboru prądu czytników oraz urządzeń zewnętrznych) Uwaga. małe czytniki Prox (zasięg ~10cm) mA duże czytniki Prox (zasięg ~15cm) mA (wartości przybliżone) Obciążalność styków przekaźnika: 5A/30VDC Zabezpieczenie: bezpiecznik 500mA. Całkowity pobór prądu Modułu kontroli dostępu 2 drzwi nie powinien przekroczyć 400mA. Stosuj zawsze bezpieczniki tej samej wartości i typu co zalecane. Diody LED stanu modułu: RX TX Informacja ON ON Moduł jest nie zaadresowany OFF ON Nieznany moduł. Wymagana zmiana oprogramowania modułu. Miga ON Numer modułu jest już używany przez moduł tego samego typu. Miga Miga Numer modułu jest za duży dla typu pamięci Modułu Kontrolera. ON OFF Zbyt dużo modułów dla zastosowanej pamięci Modułu Kontrolera (32k = 16 modułów, 128k = 128 modułów, 512k = 250 modułów). Inne Problemy z pamięcią EEPROM. Zresetuj moduł. technical@ide.com.pl 6

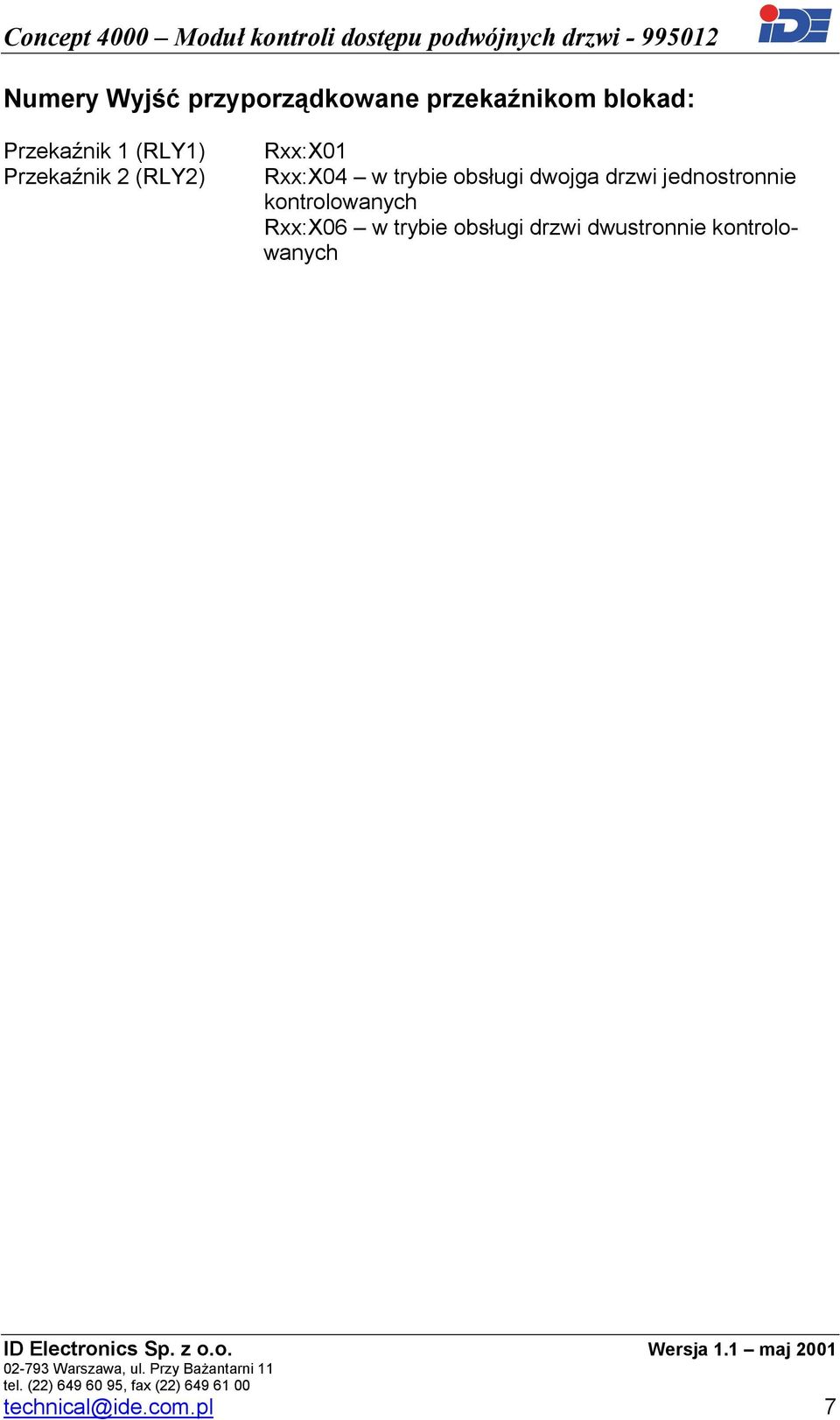

7 Numery Wyjść przyporządkowane przekaźnikom blokad: Przekaźnik 1 (RLY1) Przekaźnik 2 (RLY2) Rxx:X01 Rxx:X04 w trybie obsługi dwojga drzwi jednostronnie kontrolowanych Rxx:X06 w trybie obsługi drzwi dwustronnie kontrolowanych technical@ide.com.pl 7
