1 APROBATA TECHNICZNA ITB AT /2011 Filtry siatkowe Hawle WARSZAWA

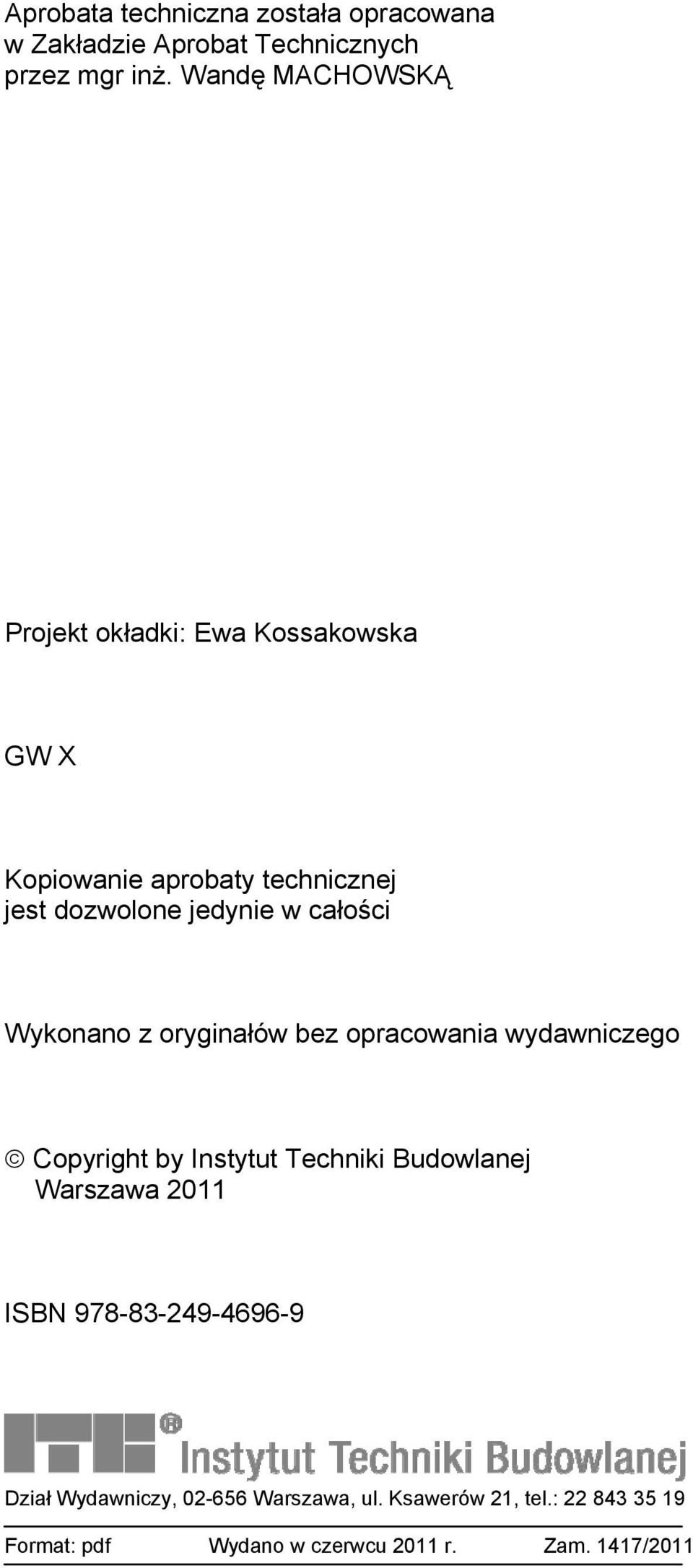

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Wandę MACHOWSKĄ Projekt okładki: Ewa Kossakowska GW X Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2011 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w czerwcu 2011 r. Zam. 1417/2011

3 Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT /2011 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: Fabryka Armatury Hawle Sp. z o. o. ul. Piaskowa Koziegłowy stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Filtry siatkowe Hawle w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 19 maja 2016 r. D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Załącznik: Postanowienia ogólne i techniczne Warszawa, 19 maja 2011 r. Aprobata Techniczna ITB AT /2011 jest nowelizacją Aprobaty Technicznej COBRTI INSTAL AT/ Dokument Aprobaty Technicznej ITB AT /2011 zawiera 13 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2011 str. 2/13 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Właściwości techniczne Znakowanie PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Pakowanie Przechowywanie i transport OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI.. 13

5 AT /2011 str. 3/13 1. PRZEDMIOT APROBATY Przedmiotem niniejszej Aprobaty Technicznej ITB są filtry do wody, siatkowe, skośne, o nazwie handlowej Hawle, przeznaczone do zatrzymywania zanieczyszczeń unoszonych przez wodę w sieciach wodociągowych i instalacjach wody zimnej, produkowane przez Fabrykę Armatury Hawle Sp. z o. o. w Koziegłowach. Aprobata obejmuje filtry z króćcami przyłączeniowymi o wymiarze nominalnym w zakresie DN 50 DN 200. Filtr (pokazany na rys 1.) składa się z korpusu z żeliwa sferoidalnego z króćcami przyłączeniowymi (wlotowym i wylotowym) kołnierzowymi oraz komorą osadnikową zamykaną pokrywą. Filtry wyposażone są we wkład filtracyjny wykonany ze stali odpornej na korozję, z blachy perforowanej o grubości 1 i wymiarze oczka 10 x 10 oraz siatki filtracyjnej o gęstości podanej w tablicy 1. Jeden koniec wkładu filtracyjnego umocowany jest w korpusie a drugi w komorze osadnikowej. Powierzchnia filtra pokryta jest farbą epoksydową. W górnej części korpusu znajdują się dwa otwory gwintowane zamknięte korkami lub zaworami umożliwiającymi zamontowanie manometrów. W dolnej części korpusu znajduje się otwór gwintowany G½ z zamontowanym korkiem lub kurkiem kulowym spustowym do odwadniania filtra. Filtry siatkowe Hawle produkowane są w dwóch typach: - typ A - w którym wszystkie otwory zamknięte są korkami, bez możliwości zamontowania manometrów, - typ B - z kurkiem kulowym spustowym oraz zaworami do zamontowania manometrów, oraz w dwóch wersjach zależnych od wartości ciśnienia nominalnego: PN 10 i PN 16. Działanie siatkowych filtrów siatkowych Hawle polega na mechanicznym oczyszczaniu wody przepływającej przez przegrodę filtracyjną. Zatrzymywane zanieczyszczenia gromadzone są na wewnętrznej powierzchni wkładu filtracyjnego oraz w dolnej części komory osadnikowej. Czyszczenie filtra odbywa się po zdjęciu pokrywy i wyjęciu wkładu filtracyjnego. Właściwości techniczno-użytkowe filtrów podano w p. 3.

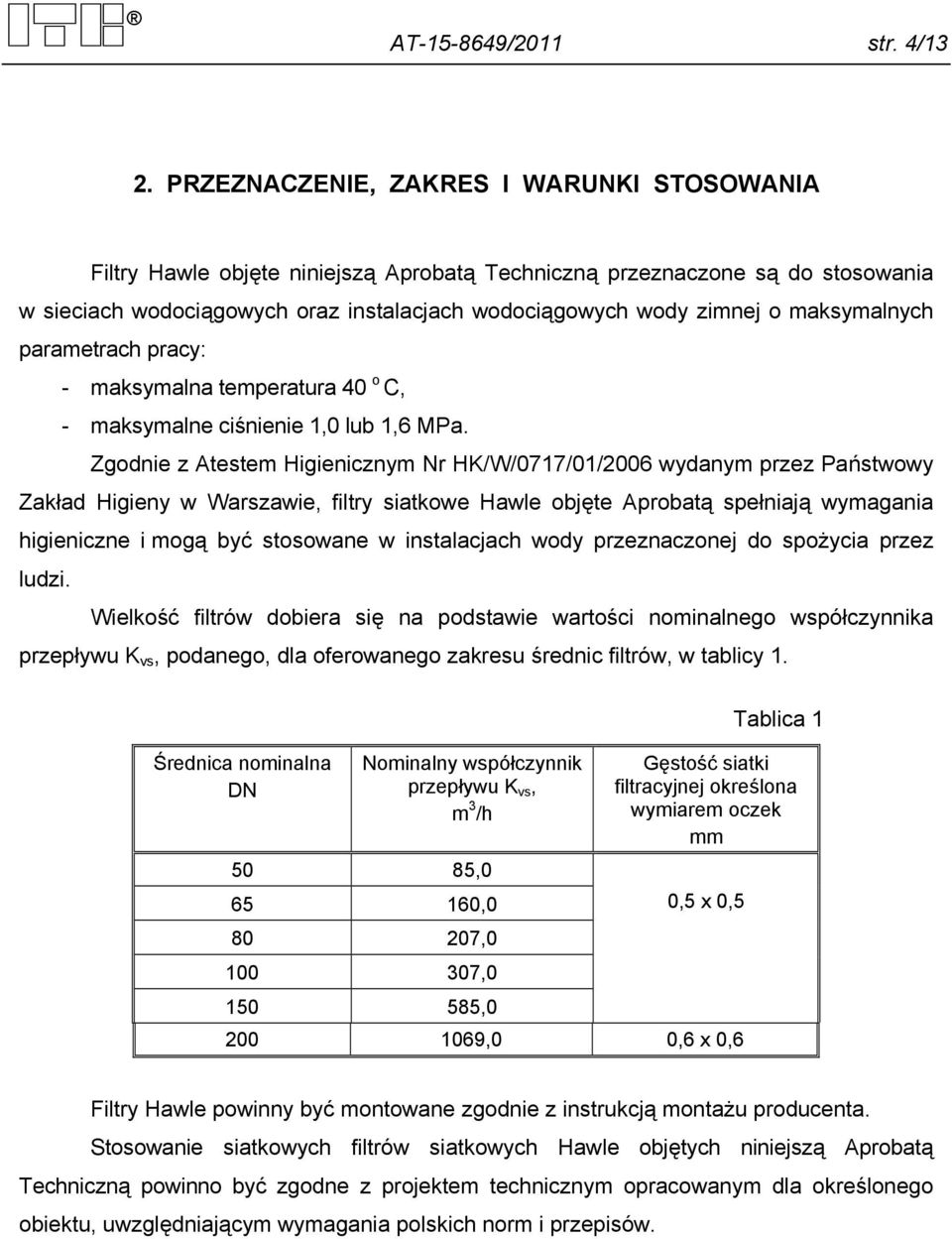

6 AT /2011 str. 4/13 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Filtry Hawle objęte niniejszą Aprobatą Techniczną przeznaczone są do stosowania w sieciach wodociągowych oraz instalacjach wodociągowych wody zimnej o maksymalnych parametrach pracy: - maksymalna temperatura 40 o C, - maksymalne ciśnienie 1,0 lub 1,6 MPa. Zgodnie z Atestem Higienicznym Nr HK/W/0717/01/2006 wydanym przez Państwowy Zakład Higieny w Warszawie, filtry siatkowe Hawle objęte Aprobatą spełniają wymagania higieniczne i mogą być stosowane w instalacjach wody przeznaczonej do spożycia przez ludzi. Wielkość filtrów dobiera się na podstawie wartości nominalnego współczynnika przepływu K vs, podanego, dla oferowanego zakresu średnic filtrów, w tablicy 1. Średnica nominalna DN Nominalny współczynnik przepływu K vs, m 3 /h Tablica 1 Gęstość siatki filtracyjnej określona wymiarem oczek 50 85, ,0 0,5 x 0, , , , ,0 0,6 x 0,6 Filtry Hawle powinny być montowane zgodnie z instrukcją montażu producenta. Stosowanie siatkowych filtrów siatkowych Hawle objętych niniejszą Aprobatą Techniczną powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, uwzględniającym wymagania polskich norm i przepisów.

7 AT /2011 str. 5/13 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Filtry siatkowe Hawle wykonane są z materiałów podanych w tablicy 2. Element filtra Materiał Tablica 2 Korpus, pokrywa Odlewy z żeliwa sferoidalnego EN-GJS-400 lub EN-GJS-500 wg PN-EN 1563:2000/A1:2004 Korki Stal odporna na korozję numer wg PN-EN :2007 Wkład filtracyjny Element usztywniający Sito Śruby, nakrętki zgodne z normą PN-EN ISO :2009 Uszczelnienia Kurek kulowy spustowy zgodny z normą PN-EN :2002 Blacha perforowana o grubości 1 ze stali odpornej na korozję numer wg PN-EN :2007 Siatka ze stali odpornej na korozję numer wg PN-EN :2007 Stal odporna na korozję A2 EPDM, NBR, Klinger SIL C4400 Mosiądz Właściwości surowców stosowanych do produkcji filtrów oraz sposób ich sprawdzania i odbioru nie są objęte niniejszą Aprobatą Techniczną ITB i powinny być zapewnione w systemie kontroli jakości producenta Właściwości techniczne Właściwości techniczne filtrów Hawle. Właściwości techniczne filtrów Hawle podano w tablicy 3. Poz. Właściwości techniczne Wymagania Metoda badania 1 Wygląd i wykonanie p oględziny wyrobu 2 Wymiary p Tablica 3 przyrządami mierniczymi z wymaganą dokładnością 3 Ochrona przed korozją PN-EN 14901:2006 PN-EN 14901: Szczelność zewnętrzna 5 Nominalny współczynnik przepływu K vs brak przecieków i zawilgocenia filtra nie powinien różnić się o więcej niż ± 10% od wartości zadeklarowanej przez producenta i podanej w tablicy 1 PN-EN :2007 (próba P10 i P11) PN-EN 1267:2002

8 AT /2011 str. 6/ Wygląd i wykonanie. Powierzchnie filtrów powinny być czyste, gładkie bez zadrapań. Powłoki ochronne powinny być nałożone równomiernie. Powierzchnie wkładów filtracyjnych i uszczelek powinny być gładkie bez uszkodzeń, gwinty nie powinny mieć ubytków i innych uszkodzeń mechanicznych Wymiary. Wymiary filtra powinny być zgodne z podanymi pod rysunkiem 1. Długość zabudowy powinna być zgodna z normą PN-EN 558:2008, szereg 1. Wymiary kołnierzy powinny być zgodne z normą PN-EN : Wpływ na jakość wody. Filtry Hawle powinny posiadać Atest Higieniczny wydany przez Państwowy Zakład Higieny w Warszawie, stwierdzający, że mogą być stosowane w instalacji przesyłania wody przeznaczonej do spożycia Znakowanie Filtry Hawle objęte Aprobatą Techniczną powinny być trwale i czytelnie oznakowane napisami umieszczonymi na korpusie, zawierającymi co najmniej następujące dane: - logo lub nazwa producenta HAWLE - wymiar nominalny np. DN 50 - ciśnienie nominalne np. PN 16 - symbol materiału np. GJS500 - rok produkcji odlewu np strzałka wskazująca kierunek przepływu 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT 4.1. Pakowanie Filtry siatkowe Hawle o wielkości do DN 80 powinny być opakowane pojedynczo w pudełka kartonowe, zabezpieczone folią pęcherzykową i przekładkami kartonowymi. Filtry o wielkości powyżej DN 80 mogą być umieszczane bezpośrednio na paletach, przekładane folią pęcherzykową i zabezpieczone taśmą. Do każdego opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę i symbol wyrobu, nazwę i adres zakładu produkcyjnego, numer Aprobaty Technicznej ITB AT /2011,

9 AT /2011 str. 7/13 numer i datę wystawienia krajowej deklaracji zgodności, znak budowlany. Sposób oznakowania wyrobów znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobu deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz z późniejszymi zmianami) Przechowywanie i transport Wyroby, opakowane według p. 4.1, powinny być przechowywane w pomieszczeniach suchych, zabezpieczonych od wpływów atmosferycznych. W czasie przechowywania króćce kołnierzowe filtrów powinny być zabezpieczone zaślepkami z tworzywa. Transport filtrów powinien odbywać się suchym i krytymi środkami transportu. W czasie transportu filtry powinny być zabezpieczone przed uszkodzeniem. 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz z późniejszymi zmianami), oceny zgodności filtrów siatkowych Hawle objętych Aprobatą Techniczną ITB AT /2011 dokonuje Producent (lub jego upoważniony przedstawiciel) mający siedzibę na terytorium Rzeczpospolitej Polskiej, stosując system 4. W przypadku systemu 4 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną na podstawie: a) wstępnego badania typu prowadzonego przez producenta lub na jego zlecenie, b) zakładowej kontroli produkcji.

10 AT /2011 str. 8/13 Do czasu ustalenia przez Komisję Europejską wymaganych właściwości, jakie powinny mieć wyroby kontaktujące się z wodą przeznaczoną do spożycia przez ludzi, które podlegać będą w tym zakresie systemowi 1+ oceny zgodności, należy stosować się do postanowień rozporządzenia Ministra Zdrowia z dnia 29 marca 2007 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi (Dz. U. Nr 61/2007, poz. 417) Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno użytkowe, wykonywanym przed wprowadzeniem wyrobów do obrotu. Wstępne badanie typu filtrów siatkowych Hawle objętych Aprobatą obejmuje: - wygląd i wykonanie, - wymiary, - ochronę przed korozją, - szczelność zewnętrzną, - nominalną wartość współczynnika przepływu K vs. Badania, które w postępowaniu aprobacyjnym były podstawą do ustalenia właściwości techniczno użytkowych wyrobów objętych aprobatą, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie surowców i materiałów, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyroby są zgodne z Aprobatą Techniczną ITB AT /2011. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Każda partia wyrobu powinna być jednoznacznie zidentyfikowana w rejestrze badań i dokumentach handlowych Badania gotowych wyrobów Badania gotowych wyrobów obejmują sprawdzenie: a) wyglądu zewnętrznego i wykonania, b) wymiarów,

11 AT /2011 str. 9/13 c) szczelności zewnętrznej, d) znakowania Częstotliwość badań Badania gotowych wyrobów powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji Metody badań Badania należy wykonać według norm i metod wymienionych w tablicy 3 oraz w punkcie Wymiary. Sprawdzenia wymiarów gabarytowych i przyłączeniowych należy przeprowadzać za pomocą uniwersalnych narzędzi zapewniających wymaganą dokładność pomiarów. Wymiary gwintów należy sprawdzać za pomocą sprawdzianów Pobieranie próbek do badań Próbki wyrobów do badań należy pobierać losowo zgodnie z wymaganiami normy PN-N-03010: Ocena wyników badań Wyprodukowane wyroby objęte aprobatą należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO PRAWNE 6.1. Niniejsza Aprobata Techniczna ITB zastępuje Aprobatę Techniczną COBRTI INSTAL AT/ Aprobata Techniczna AT /2011 jest dokumentem stwierdzającym przydatność filtrów siatkowych Hawle do stosowania w budownictwie, w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, pkt 3 oraz art. 8, ust. 1 ustawy z 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i

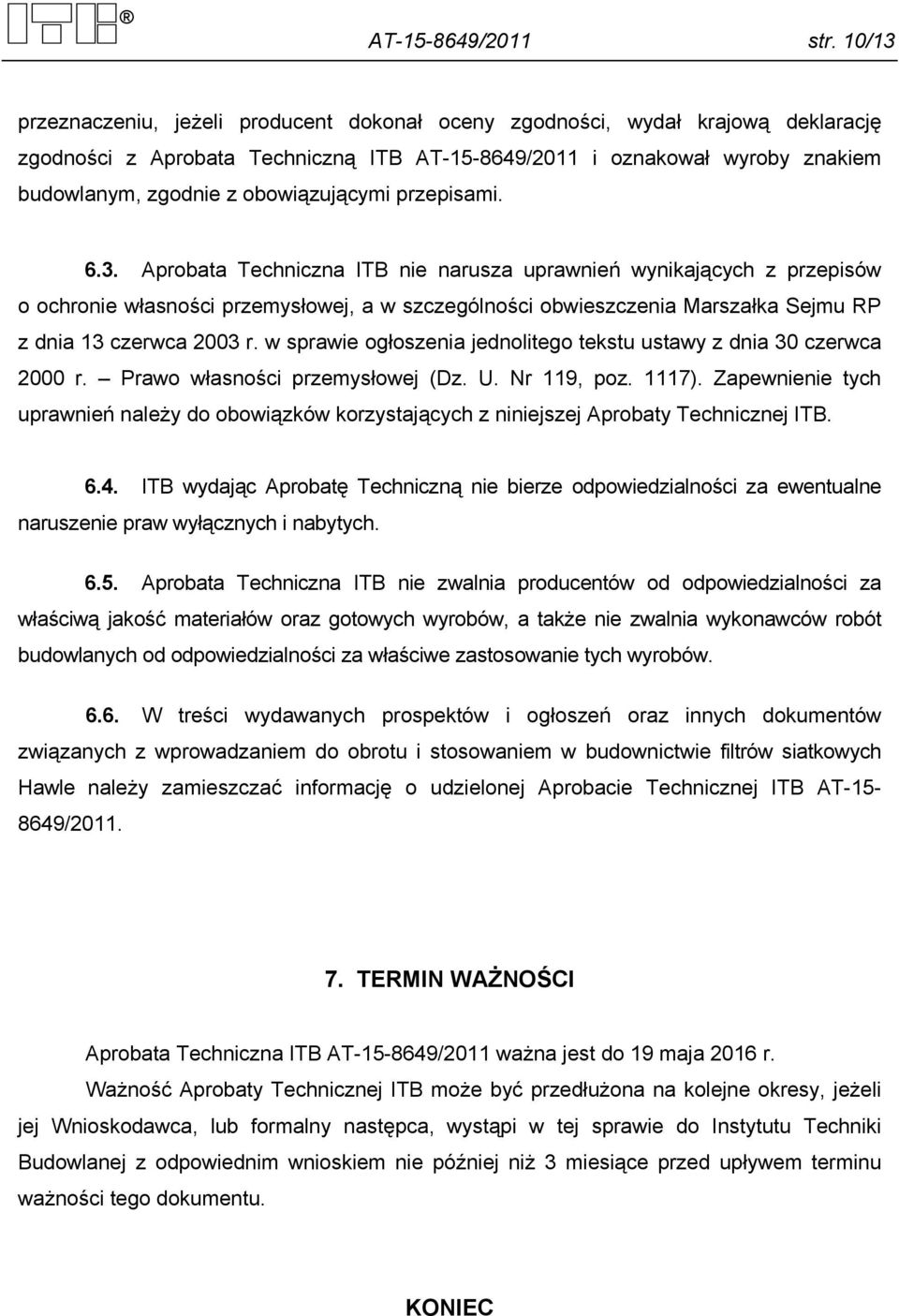

12 AT /2011 str. 10/13 przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobata Techniczną ITB AT /2011 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producentów od odpowiedzialności za właściwą jakość materiałów oraz gotowych wyrobów, a także nie zwalnia wykonawców robót budowlanych od odpowiedzialności za właściwe zastosowanie tych wyrobów W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie filtrów siatkowych Hawle należy zamieszczać informację o udzielonej Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2011 ważna jest do 19 maja 2016 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca, lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC

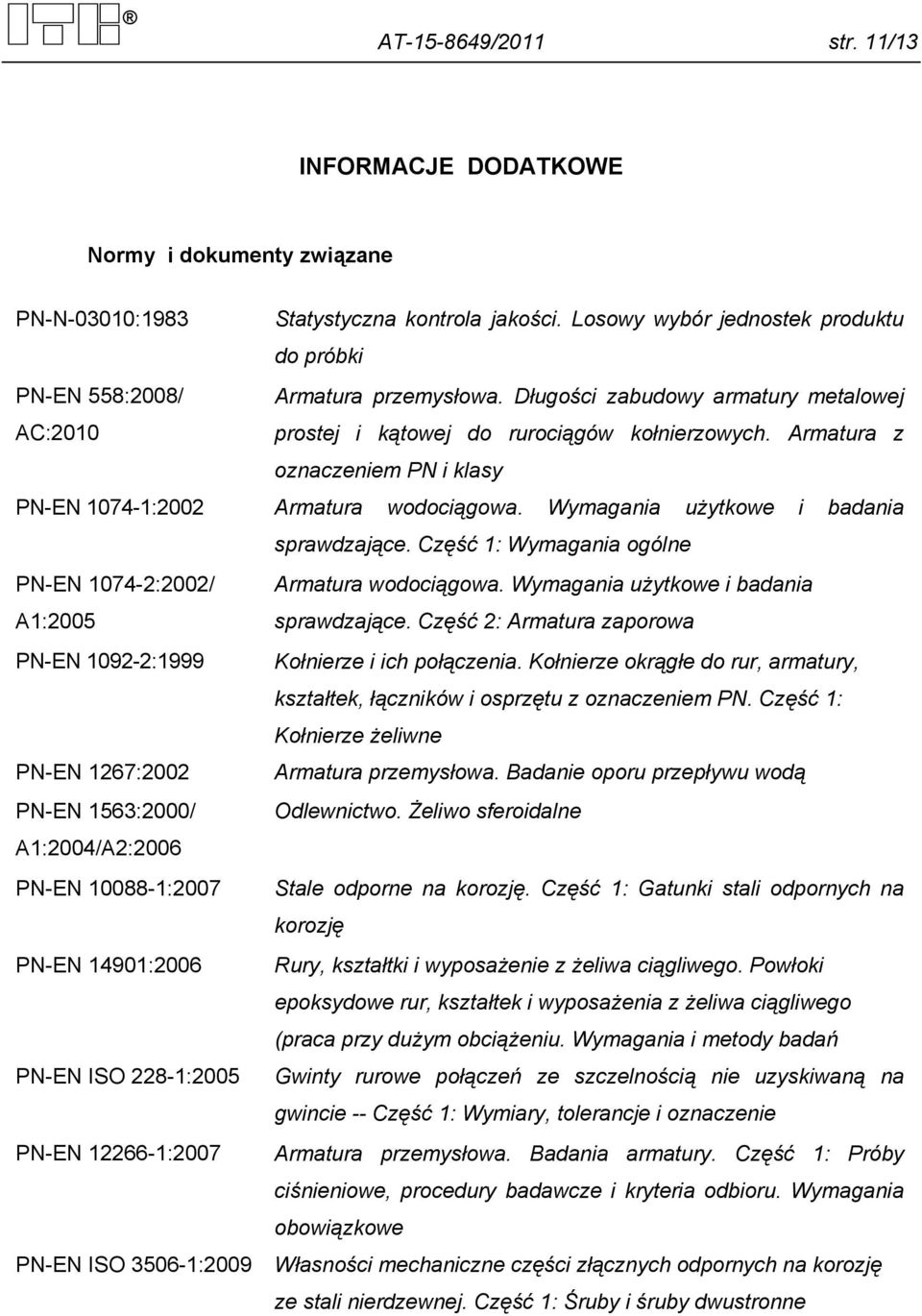

13 AT /2011 str. 11/13 INFORMACJE DODATKOWE Normy i dokumenty związane PN-N-03010:1983 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki PN-EN 558:2008/ AC:2010 Armatura przemysłowa. Długości zabudowy armatury metalowej prostej i kątowej do rurociągów kołnierzowych. Armatura z oznaczeniem PN i klasy PN-EN :2002 Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 1: Wymagania ogólne PN-EN :2002/ A1:2005 Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 2: Armatura zaporowa PN-EN :1999 Kołnierze i ich połączenia. Kołnierze okrągłe do rur, armatury, kształtek, łączników i osprzętu z oznaczeniem PN. Część 1: Kołnierze żeliwne PN-EN 1267:2002 Armatura przemysłowa. Badanie oporu przepływu wodą PN-EN 1563:2000/ Odlewnictwo. Żeliwo sferoidalne A1:2004/A2:2006 PN-EN :2007 Stale odporne na korozję. Część 1: Gatunki stali odpornych na korozję PN-EN 14901:2006 Rury, kształtki i wyposażenie z żeliwa ciągliwego. Powłoki epoksydowe rur, kształtek i wyposażenia z żeliwa ciągliwego (praca przy dużym obciążeniu. Wymagania i metody badań PN-EN ISO 228-1:2005 Gwinty rurowe połączeń ze szczelnością nie uzyskiwaną na gwincie -- Część 1: Wymiary, tolerancje i oznaczenie PN-EN :2007 Armatura przemysłowa. Badania armatury. Część 1: Próby ciśnieniowe, procedury badawcze i kryteria odbioru. Wymagania obowiązkowe PN-EN ISO :2009 Własności mechaniczne części złącznych odpornych na korozję ze stali nierdzewnej. Część 1: Śruby i śruby dwustronne

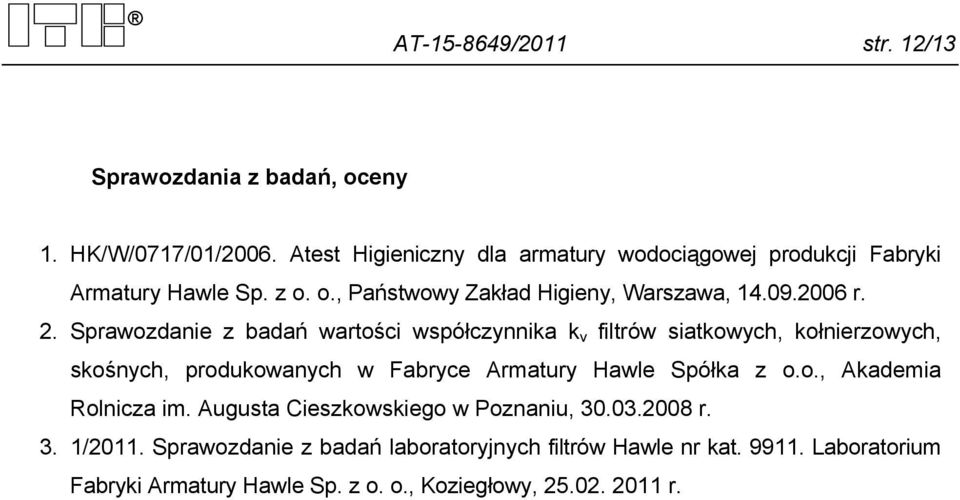

14 AT /2011 str. 12/13 Sprawozdania z badań, oceny 1. HK/W/0717/01/2006. Atest Higieniczny dla armatury wodociągowej produkcji Fabryki Armatury Hawle Sp. z o. o., Państwowy Zakład Higieny, Warszawa, r. 2. Sprawozdanie z badań wartości współczynnika k v filtrów siatkowych, kołnierzowych, skośnych, produkowanych w Fabryce Armatury Hawle Spółka z o.o., Akademia Rolnicza im. Augusta Cieszkowskiego w Poznaniu, r. 3. 1/2011. Sprawozdanie z badań laboratoryjnych filtrów Hawle nr kat Laboratorium Fabryki Armatury Hawle Sp. z o. o., Koziegłowy, r.

15 AT /2011 str. 13/13 RYSUNKI DN PN L H, D, d1, B, C, k, d2, f, b, Śruby x M x M x M x M x M x M x M20 Rys. 1. Filtr siatkowy Hawle
