DIRIS B-30 Urządzenia do bezprzewodowego monitorowania mocy

Transkrypt

1 Pomiary z bezprzewodową transmisją danych Konfiguracja przy użyciu oprogramowania EasyConfig, diris-b_00_a cat diris-b_009_a cat Rozwiązanie dla > Przemysłu > Budynków > nfrastruktury > Obiektów samorządowych -30 to modułowy miernik do pomiarów i monitorowania parametrów sieci z radiową transmisją danych lub po łączu. 4 niezależne wejścia pomiarowe prądu umożliwiają monitorowanie parametrów dla różnych typów obwodów: np. 4 odbiory -fazowe lub odbiór 3-fazowy + odbiór -fazowy. Zalety Plug & Play Zastosowanie złącz RJ2 sprawia, że podłączanie przetworników jest szybkie, łatwe, niezawodne i eliminuje błędne połączenia. Automatyczne adresowanie i konfiguracja (adres komunikacji, typ obciążenia, typ i przekładnia przetwornika prądowego) ułatwiają instalację i skracają czas niezbędny na uruchomienie. Klasa dokładności 0,5 zgodnie z EC Klasa 0,2 dla samego miernika. Klasa 0,5 zgodnie z normą EC dla całego układu pomiarowego (łącznie z przetwornikami prądowymi TE/TF) w zakresie od 2% do 20% wartości prądu znamionowego. -30 Częstotliwość radiowa (bezprzewodowa) mierzy prąd przez przetworniki prądowe () ze złączem RJ2, dostępne dla różnych typów instalacji: TE z rdzeniem zamkniętym, TR z rdzeniem dzielonym oraz elastyczne przetworniki prądowe TF. () Patrz str. 42. Wieloobwodowy 4 niezależne wejścia pomiarowe prądu umożliwiają optymalizację liczby urządzeń pomiarowych wykorzystanych w danej instalacji. Komunikacja -30 można podłączyć do: - wyświetlacza DRS D-30 w celu lokalnego podglądu mierzonych parametrów, - bramki komunikacyjnej DRS G () umożliwiającej centralizację danych bezprzewodowo lub po, a następnie udostępnianie ich przez sieć Ethernet, opcjonalnych modułów do komunikacji BACnet P, BACnet MSTP oraz PROFBUS DP. Do miernika można również podłączyć moduły cyfrowych i analogowych wejść/wyjść. () Patrz str. 37. Zalety > Plug & Play > Całkowita klasa dokładności 0,5 zgodnie z EC > Wieloobwodowy > Komunikacja Zgodność z normami > EC > E 5060 > SO 4025 > UL () Przewodnik doboru () Prosimy o kontakt RS Komunikacja MODBUS -30 RF Komunikacja bezprzewodowa RF Moduły opcji DRS O-iod 2 wejścia / 2 wyjścia, cyfrowe DRS O-ioa 2 wejścia / 2 wyjścia, analogowe DRS O-it 3 wejścia temperaturowe DRS O-m Dodatkowy - slave DRS O-p Komunikacja PROFBUS DRS O-b/ip Komunikacja BACnet P DRS O-b/mstp Komunikacja BACnet MSTP Pomiary parametrów sieci Prądy -, 2, 3, n, systemowy apięcie i częstotliwość -, 2, 3,, systemowe, U2, U23, U3, Usystemowe, f Moc - P, P2, P3, ΣP, Q, Q2, Q3, ΣQ, S, S2, S3, ΣS - Moc prognozowana ΣP, ΣQ, ΣS Współczynnik mocy - PF, PF2, PF3, ΣPF Cos ϕ i tgϕ - Wartości bieżące w fazach Pomiary Energia czynna: +/- kwh Energia bierna: +/- karh Energia pozorna: kah Pomiar wielostrefowy (maks. 8) Jakość Asymetria napięcia - dir, inv, hom, Udir, Uinv, Unba, nba, nb, Unb Asymetria prądu - dir, inv, hom, nba, nb Współczynnik odkształcenia harmonicznymi - prądów THDi, THDi2, THDi3, THDi - napięć fazowych THDv, THDv2, THDv3 - napięć międzyfazowych THDu2, THDu23, THDu3 ndywidualne harmoniczne do rzędu 63 - prądy: h, 2h, 3h, h - apięcie fazowe: h, 2h, 3h - apięcie międzyfazowe: U2h, U23h, U3h Zdarzenia (według E 5060) - Zapady, zaniki, przekroczenia napięcia, przetężenia Profile obciążenia i historia pomiarów Moc czynna, bierna i pozorna Prąd, napięcie i częstotliwość Alarmy Alarmy dla wszystkich wartości elektrycznych, zdarzeń i zmian stanu wejść z możliwością konfiguracji funkcji logicznych Komunikacja -30 RF: komunikacja na częstotliwości radiowej (bezprzewodowa) -30 RS: Modbus, Moduły opcji:, BACnet P, BACnet MSTP, PROFBUS DP Wejścia 2 wejścia cyfrowe - Zasilane z -30 lub zewnętrznego źródła - : stan logiczny, stan wyłącznika, licznik impulsów lub impuls synchronizacji 36 Katalog

2 Wyświetlacz -30 DRS D-30 Wymiary diris-d_00_a cat diris-dw_037_b x_cat diris-d_004_a x_cat DRS D-30 RJ9 Moduły opcji DRS O Moduły opcji (maks. 4)* Wejścia / wyjścia, cyfrowe Wejścia / wyjścia, analogowe Wejścia do pomiaru temperatury Moduły komunikacyjne diris-b_03_a Moduł opcji -30 * maks. 4 moduły opcji z maks. modułem temperaturowym i modułem komunikacyjnym (Modbus, PROFBUS, BACnet P lub BACnet MSTP). diris-o_09_a diris-o_08_a DRS O-iod 2 wejścia cyfrowe umożliwiają rejestrację impulsów z miernika lub identyfikację zmiany stanu styków pomocniczych obcych urządzeń. 2 wyjścia cyfrowe mogą być sterowane zdalnie lub pracować jako konfigurowalne wyjścia alarmowe przy przekroczeniu wartości progowych (moc, prąd itp.). DRS O-ioa 2 wejścia (4-20 ma) umożliwiają zdalny odczyt czujników analogowych (ciśnienia, wilgotności, temperatury itp.) 2 wyjścia (4-20 ma) do przesyłania pomiarów (moc, prąd itp.) do sterowników PLC. diris-o_022_a diris-o_023_a diris-o_024_a DRS O-m Dodatkowy port komunikacyjny Modbus do miernika -30, umożliwiający jednoczesne przesyłanie informacji do dwóch stacji systemu nadzoru niezależnie. DRS O-p Port komunikacji PROFBUS DP dla miernika -30. DRS O-b/ip Port komunikacji BACnet P dla miernika -30. diris-o_020_a DRS O-it 3 wejścia temperaturowe do podłączenia czujników PT00 lub PT000. Pomiar temperatury otoczenia czujnikiem zintegrowanym w module diris-o_02_a DRS O-b/mstp Port komunikacji BACnet MSTP dla miernika -30. Akcesoria Antena radiowa zewnętrzna Montowana poza obudową urządzenia -30 w celu zwiększenia zasięgu transmisji. Plombowana osłona zacisków Uniemożliwia dostęp do okablowania miernika. Przewód USB do konfiguracji (2 m) Zaawansowana konfiguracja -30 wymaga wykorzystania oprogramowania EASY COFG za pomocą bezpośredniego połączenia USB. Katalog

3 Zaciski miernika -30 Pomiary napięcia Wyświetlacz DRS D-30 Zasilanie pomocnicze DRS O Opcjonalne moduły Port micro USB diris-d_027_b pl_cat 2 wejścia cyfrowe diris-b_020_b x_cat diris-b_02_a x_cat diris-b_022_a x_cat Pomiar prądu 0 Pomiar napięcia i zasilanie pomocnicze RJ wejścia cyfrowe zasilane przez miernik 2 DC L Zasilanie pomocnicze pobierane z obwodów pomiarowych Łatwe podłączenie zasilania pomocniczego do zacisków pomiarowych (dedykowane zaciski) L diris-b_023_a x_cat diris-b_025_c x_cat 2 wejścia cyfrowe zasilane ze źródła zewnętrznego Bezpiecznik 0.5 A o charakterystyce gg DC L AC diris-b_026_a x_cat diris-b_024_b x_cat iezależne zasilanie pomocnicze L RJ9 do DRS D-30 (zasil. i dane) Slave 0 C 2 3 LYCY-CY. Bezpiecznik 0.5 A o charakterystyce gg. diris-b_09_a x_cat RJ9 L 0-230AC Zaciski modułów opcji DRS O diris-o_00_a x_cat Zasilanie modułu opcji SUPPLY diris-o_0_a x_cat DRS O-iod PUT OUTPUT diris-o_02_a x_cat DRS O-ioa PUT OUTPUT diris-o_03_a x_cat DRS O-it 3 2 diris-o_04_a x_cat DRS O-m DRS O-p DRS O-b/ip DRS O-b/mstp diris-o_05_a x_cat SUBD 9 diris-o_06_a x_cat ETH diris-o_07_a x_cat 38 Katalog

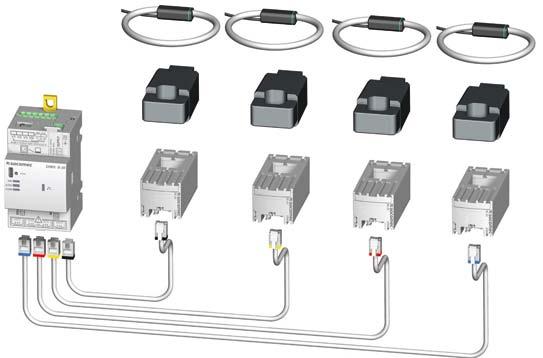

4 Podłączenia Dedykowane przetworniki prądowe stnieje możliwość podłączenia różnych typów przetworników prądowych do -30: z rdzeniem stałym TE, z dzielonym rdzeniem TR, oraz elastyczne przetworniki prądowe TF. Tę serię przetworników można zaadaptować do wszystkich typów nowych lub istniejących instalacji. Zastosowanie złącz RJ2 sprawia, że podłączanie przetworników jest szybkie, łatwe, niezawodne i eliminuje błędne połączenia. -30 automatycznie rozpoznaje wielkość i typ czujnika. Zastosowane rozwiązania gwarantują wysoką, całkowitą dokładność układu pomiarowego składającego się z urządzenia -30 i przetworników prądowych. Więcej informacji: patrz str. 42. Przetworniki prądowe TE z zamkniętym rdzeniem Przetworniki prądowe TE / TR / TF TF diris-t_00_a cat diris-t_003_a cat -30 TR Przetworniki prądowe TR z dzielonym rdzeniem Elastyczne przetworniki prądowe TF TE Złącze RJ2 diris-t_04_a cat diris-t_06_a cat diris-b_033_a_cat Przykłady sieci i połączeń 3-fazowa z przewodem neutralnym 3P+ - 4CTs ( obciążenie 3-fazowe + przewód neutralny) L 3-fazowe 3P - 2CT (2 obciążenia trójfazowe bez przewodu neutralnego) L diris-b_05_b x_cat diris-b_06_b x_cat fazowe 3P+ - 3CT i P+ - CT ( obciążenie 3-fazowe i obciążenie -fazowe) L Sieć -fazowa P+-CT (4 obciążenia jednofazowe) L diris-b_07_b x_cat diris-b_08_b x_cat Bezpiecznik 0.5 A o charakterystyce gg. W przypadku poboru zasilania pomocniczego z obwodów pomiarowych bezpiecznik należy zainstalować również w przewodzie neutralnym. CT: Przetworniki prądowe 3 Odbiornik Katalog

5 Wymiary (mm) -30 Moduły opcji DRS O diris-b_004_b x_cat diris-o_00_b x_cat A Moduły opcji DRS O DRS O-iod DRS O-ioa DRS O-it DRS O-m DRS O-p DRS O-b/ip DRS O-b/mstp A 45 mm 54 mm Architektura komunikacji Przykładowa architektura komunikacji z bramką DRS G i zintegrowanym serwerem sieciowym WEBEW Więcej informacji na temat DRS G, patrz str. 8. Komputer PC WEBEW Ethernet DRS G-40 / DRS G-60 RF - / Ethernet RF RF DRS A COUTS E diris-g_003_a x_cat ndeksy Mierniki -30 ndeks -30 Modbus 230 AC RF Modbus 230 AC Moduły opcji DRS O DRS O-iod 2 wejścia / 2 wyjścia, cyfrowe DRS O-ioa 2 wejścia analogowe / 2 wyjścia analogowe 4-20 ma DRS O-it 3 wejścia temperaturowe PT 00 / PT DRS O-m Komunikacja - slave DRS O-p Komunikacja PROFBUS DRS O-b/ip Komunikacja BACnet P DRS O-b/mstp Komunikacja BACnet MSTP Akcesoria ndeks DRS D-30 wyświetlacz jednopunktowy Przewód RJ9 do wyświetlacza DRS D-30,5 m Przewód RJ9 do wyświetlacza DRS D-30 3 m Antena zewnętrzna, 868 MHz - wys. 20 mm Przewód anteny zewnętrznej - złącze SMA - dł. 3 m Plombowana osłona zacisków Przewód USB do konfiguracji ndeks 40 Katalog

6 Dane techniczne miernika -30 Charakterystyka wyświetlacza DRS D-30 Parametry elektryczne Zasilanie pomocnicze apięcie przemienne (AC) AC ± 5 % (Ph/ lub Ph/Ph), kat. Częstotliwość 50/60 Hz Pobór mocy < 2 A bez wyświetlacza, < 6 A z wyświetlaczem Wtykowa listwa samozaciskowa, 2 x 2 zaciski, 0,5 do 2,5 mm² drut lub 0,25 do,5 mm² linka z końcówką Charakterystyka pomiaru Pomiar energii i mocy Dokładność Moc czynna i energia czynna Dokładność pomiaru energii biernej Klasa 0,2 dla -30 bez przetworników prądowych Klasa 0,5 z przetwornikami prądowymi TE lub TF Klasa z przetwornikami prądowymi TR Klasa 2 z przetwornikami prądowymi TE, TR lub TF Pomiar współczynnika mocy Dokładność Klasa 0,5 z przetwornikami prądowymi TE lub TF Klasa z przetwornikami prądowymi TR Pomiar napięcia Parametry sieci mierzonej AC (L/) AC (L/L) - kat. Zakres częstotliwości Hz Dokładność pomiaru częstotliwości Klasa 0.02 sieci -fazowa/2-fazowa/2-fazowa z przewodem neutralnym/3-fazowa/3-fazowa z przewodem neutralnym Pomiar przez przekładniki napięciowe Pierwotnie: AC Wtórnie: 60, 00, 0, 73, 90 AC Pobór mocy na wejściu 0, A Przeciążenie ciągłe 300 AC (napięcie fazowe) Dokładność pomiaru napięcia Klasa 0,2 Wtykowa listwa samozaciskowa, 2 x 6 zaciski, 0,5 do 2,5 mm² drut lub 0,25 do,5 mm² linka z końcówką Pomiar prądu lość wejść prądowych 4 Dedykowane przetworniki prądowe Rdzeń stały TE, dzielony rdzeń TR, elastyczne czujniki prądowe TF Dokładność Klasa 0,2 dla -30 bez przetworników prądowych Klasa 0,5 z przetwornikami prądowymi TE lub TF Klasa z przetwornikami prądowymi TR Złącza RJ2 z dedykowanym przewodem SOCOMEC Charakterystyki wejść lość 2 / Zasilanie Transoptor zasilanie wewnętrzne (2 DC ± 0 %) lub źródło zewnętrzne (0 30 DC ± 0%) wejść Stan logiczny, licznik impulsów, stan impulsu synchronizującego (wejście ) Charakterystyka komunikacji -30 Łącze podłączenia 2 3 przewody, półdupleks Modbus RTU bodów USB Konfiguracja RF Łącze Bezprzewodowe łącze radiowe Pasmo częstotliwości 868 MHz (dolny zakres): 868, MHz (górny zakres): 869,5875 MHz) bodów USB Konfiguracja -30 RF Parametry środowiskowe Temperatura pracy C Temperatura przechowywania C Wilgotność eksploatacyjna Wilgotność względna 55 C / 97% Wysokość miejsca pracy npm 2000 m Wibracje G od 0 Hz do 00 Hz Właściwości mechaniczne ekranu Dotykowy, pojemnościowy, 0 przycisków Rozdzielczość wyświetlacza 350 x 60 pikseli do modułu pomiarowego RJ9 Zasilanie i dane Micro-USB Aktualizacja Stopień ochrony Stopień ochrony P65 (panel przedni) Parametry środowiskowe Temperatura przechowywania C Temperatura pracy C Wilgotność 95% przy 40 C Kategoria instalacji Kategoria Klasa zabrudzeniowa 2 Dane techniczne modułów opcji DRS O Zasilanie pomocnicze () apięcie przemienne (AC) AC ±5 % Częstotliwość 50/60 Hz DRS O-iod - 2 wejścia / 2 wyjścia, cyfrowe lość wejść Transoptor zasilanie wewnętrzne (2 DC ± 0 %) lub źródło zewnętrzne (0 30 DC ± 0%) Stan logiczny lub licznik impulsów lość wyjść Przekaźnik / 230 AC ±5% A Konfigurowany alarm (prąd, moc, ) na przekroczenie progu lub stan wyjścia zdalnie sterowany Złącza wejść / wyjść Wtykowa, śrubowa listwa zaciskowa, 4 zaciski 0,4 do,5 mm² drut lub linka DRS O-ioa - 2 wejścia / 2 wyjścia, analogowe lość wejść 4 20 ma czujników analogowych (ciśnienie, wilgotność, temperatura...) lość wyjść 4 20 ma Transmisja wartości mierzonej (prąd, moc ) do sterownika PLC DRS O-it 3 wejścia do pomiaru temperatury lość wejść 3 wejścia zewnętrzne + pomiar temperatury otoczenia Zakres pomiaru -20 C do 50 C PT00 lub PT000 wejść, 2 i 3 Pomiary temperatury DRS O-m komunikacja Łącze 2 3 przewody, półdupleks Modbus RTU bodów Wtykowa, śrubowa listwa zaciskowa, 3 zaciski 0,4 do,5 mm² drut lub linka DRS O-p komunikacja PROFBUS PROFBUS DP DRS O-b/ip komunikacja BACnet P BACnet P 0 00 Mb/s DRS O-b/mstp komunikacja BACnet MSTP BACnet MSTP bodów () ie dotyczy DRS O-it. Katalog
