1 Bo jakość się liczy Kwiecień 2019

2 Równoległe filtry aktywne wielofunkcyjne

prądami harmonicznymi Typy odbiorników, które generują harmoniczne: Systemy klimatyzacji

3 Nowe technologi niosą ze sobą korzyści, ale także nowe problemy. Większa liczba odbiorników Większe zanieczyszczenie przez linie elektryczne Problemy związane z prądami harmonicznymi Typy odbiorników, które generują harmoniczne: Systemy klimatyzacji Wariatory prędkości, przetworniki,... Komory chłodnicze PLC Oświetlenie ze statecznikiem (LED) Komputery osobiste (PC) Systemy pompowe

4 Problemy wywoływane przez harmoniczne PRZYCZYNA SKUTEK PROBLEM Zwiększenie współczynnika zawartości harmonicznych prądu (THD/%) >Zwiększenie > natężenia prądu w przewodach >Zwiększenie > temperatury w przewodach >Możliwa > utrata izolacji w przewodach >Odbiegające > od normy działanie PLC Straty ekonomiczne spowodowane przerwami w produkcji Przypadkowe działanie wyłączników prądu i zabezpieczeń różnicowoprądowych Zwiększenie temperatury przekładników Zmniejszenie wydajności UPS Zmniejszenie wydajności silników Przerwanie zasilania linii produkcyjnych Przedwczesne zużycie przekładników Konieczność rozbudowy UPS Przedwczesne zużycie silników Straty ekonomiczne spowodowane przerwami w produkcji Nadmierne koszty serwisowe Nadmierne koszty instalacji i ryzyko zatrzymań produkcji oraz utraty danych Nadmierne koszty serwisowe

5 Rozwiązanie Filtry aktywne

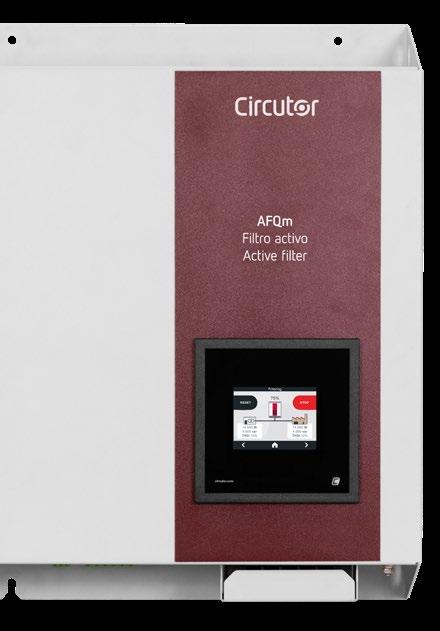

> > Filtry aktywne, to urządzenia wielofunkcyjne, 3 w 1, z technologią wielopoziomową, które pozwalają na wykonywanie3 różnych zadań przez jedno urządzenie.

6 > > Filtry aktywne, to urządzenia wielofunkcyjne, 3 w 1, z technologią wielopoziomową, które pozwalają na wykonywanie3 różnych zadań przez jedno urządzenie. Oświetlenie Bez Z Główna rozdzielnia > > Ponadto, można ustawić kolejność ważności zadań według potrzeb. Podrozdzielnia A Podrozdzielnia B Podrozdzielnia C Systemy informatyczne Centrum danych UPS Ładowanie samochodu elektrycznego

7 Ulepsza wszystkie aspekty Państwa instalacji 3 funkcje w 1 Kolejność ważności ustawiana przez użytkownika 1. Filtrowanie harmonicznych Eliminuje harmoniczne, aby oczyścić kształt fali w instalacji. 2. Kompensacja energii biernej Pomaga uniknąć opłat karnych za pobór energii biernej. 3. Równoważenie faz Zmniejsza przepływ prądu w przewodzie neutralnym zapobiegając przegrzaniu, utracie izolacji i nieoczekiwanym zadziałaniom wyłączników. Ograniczenie prądów harmonicznych nawet 50 rzędu (2500 Hz) Możliwość wyboru częstotliwości harmonicznych, które będą filtrowane dla większej skuteczności. Reakcja <20ms Kompensacja mocy biernej, zarówno przy poborze jak i wytwarzaniu, prądów opóźnionych (indukcyjnej) jak i przyspieszonych (pojemnościowej). 0,7 indukcyjna... 0,7 pojemnościowa Korekta nierównowagi prądów, polepszająca pobory między fazami instalacji. Model czteroprzewodowy ogranicza prąd w przewodzie neutralnym.

8 Różne formaty: Urządzenia do zainstalowania w formacie naściennym. Urządzenia do zainstalowania w szafie (typu rack). Dla siedzi 3-przewodowych (do 400V) lub 4-przewodowych (do 480V). 50 lub 60 Hz Łatwy montaż Uchwyty ułatwiające szybki montaż i wyjęcie każdego z modułów. Komunikacja zintegrowana w części przedniej urządzenia, aby ułatwić łączność.

9 Łatwy montaż Uruchomienie w 3 krokach PODŁĄCZYĆ SKONFIGUROWAĆ URUCHOMIĆ Uruchamianie x Konfiguracja miejscowa za pomocą ekranu dotykowego, zmniejszająca czas uruchamiania. System autodiagnostyki x System diagnostyki wewnętrznej podczas uruchamiania zapewnia prawidłowe działanie. Łatwiejszy montaż x Pozwala na montaż przekładników za równo po stronie sieci jak i obciążenia. Wybór harmonicznych x Wybór poszczególnych harmonicznych do filtrowania, aby zapewnić maksymalną wydajność.

10 Łatwa konfiguracja L1 Inwersja przekładników prądowych > > Naprawa błędów w łączności przekładników prądowych za pomocą ekranu dotykowego. L2 L3 N Tryb bezpieczny Zapobiega automatycznemu podłączeniu filtra przez ustawienie minimalnego prądu uruchomienia, chroniąc przed poborem gdy nie jest wymagany. 180º L1 L2 L3 N

11 Możliwa rozbudowa System urządzeń Master/ Slave umożliwiający podłączenie nawet 100 filtrów równolegle i zarządzanie nimi przez jedno urządzenie Master. Możliwość rozbudowy o 100 filtrów Pozwala oszczędzić poprzez nie podłączanie przekładników dla każdego urządzenia Slave.

12 Bezpieczny Aktywacja Bezpiecznego Trybu pracy w przypadku wykrycia usterki. Inteligenty system zarządzania ciepłem: x Reguluje prędkość obrotu wentylatorów w zależności od potrzeb filtrowania. x Reguluje moc filtra w warunkach temperatury przekraczającej roboczą, aby zapewnić żywotność urządzenia. Identyfikacja alarmów: x Rejestruje 5 sekund poprzedzających zadziałanie alarmu o okresie rejestracji co 1 sekundę.

13 Bezpieczny System ochrony wewnętrznej, który zapobiega uruchomieniu, jeśli istnieje problem. System przeciwrezonansowy. x Urządzenie unika pracy na częstotliwościach rezonansu (konkretne harmoniczne) i pracuje dalej bez zmian w działaniu. Monitorowanie alarmów na wyświetlaczu, co umożliwia ich łatwe rozpoznanie i naprawę. Zaprojektowany zgodnie z normą IEC wykonujący zadania autodiagnostyki kodu i hardware, który go realizuje.

14 Przyjazny Ekran dotykowy do monitorowania: Stanu działań filtra: x Moce i zakłócenia harmoniczne przed i po filtrowaniu. Parametry chwilowe: x Napięcia, natężenie, moc czynna, moc bierna indukcyjna, moc bierna pojemnościowa, moc pozorna, THDU %, THDI % i cos ϕ. Poszczególne harmoniczne napięcia i natężenia (przed i po filtrowaniu) Wykres wskazowy. Kształt fali (napięcie i natężenie).

15 Skomunikowany Zintegrowany serwer internetowy x Monitorowanie parametrów chwilowych w czasie rzeczywistym online poprzez stronę internetową. x Pobieranie danych bez konieczności instalacji oprogramowania. x Ethernet: TCP/IP, Modbus TCP. Zdalne sprawdzanie uruchomienia x Zdalny dostęp przez port Ethernet do uruchamiania, do diagnostyki prawidłowej instalacji i działania (monitorowanie mocy, THD, wykresu wskazowego,...) internet

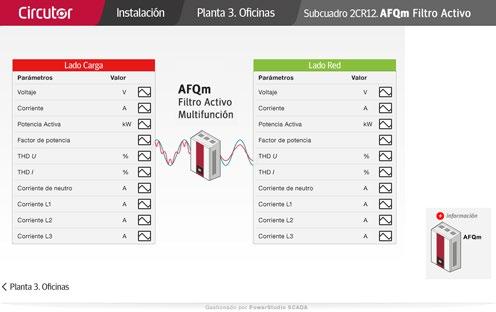

16 Skomunikowany Datalogger x Wewnętrzna pamięć 2Gb rejestrująca krzywą obciążenia. (7 lat rejestru minutowego każdej zmiennej). Integrowalny x Podłączenie za pomocą protokołu Modbus RTU i integracja z PowerStudio Scada i innymi systemami, które pracują z protokołem Modbus RTU (RS-485). internet

17 30A 60A 100A Modele 100A, 200A, 300A i 400A

18 Zastosowania Typy odbiorników, które generują harmoniczne: Systemy klimatyzacji Wariatory prędkości, przetworniki,... Komory chłodnicze PLC Oświetlenie ze statecznikiem (LED) Komputery osobiste (PC) Systemy pompowe

19 circutor.com
