DIRIS Digiware System do pomiarów i monitorowania parametrów sieci z pomiarem prądu dedykowanymi przetwornikami

Transkrypt

1 STRUKCJA OBSŁUG DRS Digiware System do pomiarów i monitorowania parametrów sieci z pomiarem prądu dedykowanymi przetwornikami PL L en/diris-digiware

2 PL Spis treści 1. Dokumentacja Alarmy i ostrzeżenia Ryzyko porażenia, pożaru lub eksplozji Ryzyko zniszczenia urządzenia Odpowiedzialność Czynności wstępne Prezentacja System DRS Digiware Zakres oferty Zasada połączeń Funkcje Mierzone wielkości elektryczne Wymiary Prezentacja dedykowanych przetworników prądowych TE, przetworniki prądowe z zamkniętym rdzeniem Przetworniki prądowe TR TF, przetworniki prądowe z elastycznym, dzielonym rdzeniem Przetworniki (adaptery) do przekładników prądowych dla 5A Montaż Zalecenia i bezpieczeństwo Montaż DRS Digiware DRS Digiware C, U, -x, -6x montaż na szynie D DRS Digiware C, U, -x, -6x montaż na płycie montażowej DRS Digiware -4x montaż na szynie D DRS Digiware -4x montaż na płycie montażowej Montaż przetworników prądowych TE z zamkniętym rdzeniem Akcesoria montażowe Montaż na szynie D Montaż na płycie montażowej Montaż przewodu przy użyciu opaski zaciskowej Montaż na szynie Cu Montaż przetworników prądowych w zestawy Akcesoria do plombowania przetworników prądowych Montaż przetworników prądowych TR z dzielonym rdzeniem Montaż na przewodzie Montaż przetworników prądowych TF z elastycznym, dzielonym rdzeniem Montaż obudowy przetwornika Montaż na przewodzie Montaż na szynie Cu Mocowanie przetwornika (adaptera) do przekładników prądowych dla 5A Połączenie Podłączenie DRS Digiware Podłączanie przetworników prądowych Zasady podłączenia Szczegóły podłączeń RJ12 dla przetworników Podłączenie do sieci elektrycznej i obciążenia Konfigurowalne typy obciążenia w zależności od typu sieci Opis głównych typów sieci i kombinacji obciążenia Podłączenie uziemienia roboczego Digiware Bus Zasada połączeń Przewody magistralne Digiware Bus Terminator magistrali Digiware Bus Zasilanie pomocnicze Pobór mocy przez poszczególne moduły systemu Zasady obliczania maksymalnej liczby modułów podłączonych do magistrali Digiware BUS Wzmacniacz magistrali Digiware Bus PL DRS DGWARE D - SOCOMEC

3 8. Diody LED stanu i automatycznego adresowania Diody LED stanu Automatyczne adresowanie Komunikacja nformacje ogólne Zasady komunikacji po magistrali DRS Digiware Bus i po łączu RS Połączenie z interfejsem systemowym DRS Digiware C Połączenie z wyświetlaczem DRS Digiware D Połączenie z wyświetlaczem DRS Digiware D Tabele z mapami adresów do komunikacji KOFGURACJA Konfiguracja przy użyciu oprogramowania Easy Config Tryby podłączenia Konfiguracja przy użyciu oprogramowania Easy Config Ustawienia czasu Konfiguracja z wyświetlacza DRS Digiware D Tryb podłączenia ALARMY Alarmy na zdarzenia Parametry elektryczne Asymetria napięcia i prądu (w sieci trójfazowej) Zdarzenia dotyczące jakości napięcia wg E Zużycie energii Wejścia cyfrowe Kombinacje alarmów Alarmy ustawień Zgodność faz prąd/napięcie iewłaściwy kierunek wirowania faz (sieć trójfazowa) Uszkodzenie przetwornika prądowego Sygnalizacja stanów alarmowych Dioda LED ALARM na panelu czołowym Zmiana stanu wyjścia Zmiana stanu wejścia RS485 MODBUS Wyświetlacz i webserwer Webview dane techniczne Charakterystyka DRS Digiware C, U oraz Charakterystyki mechaniczne Dane techniczne Charakterystyki pomiarowe Charakterystyka komunikacji Charakterystyka środowiskowa Charakterystyka elektromagnetyczna Bezpieczeństwo Okres eksploatacji Dane techniczne przetworników prądowych TE, TR i RF Charakterystyka DRS D-0 i DRS Digiware D-40/D Charakterystyki mechaniczne Charakterystyka komunikacji DRS D Charakterystyka komunikacji DRS Digiware D Charakterystyka komunikacji DRS Digiware D Dane techniczne Charakterystyka środowiskowa Klasy dokładności Specyfikacja charakterystyk Ocena jakości zasilania DRS DGWARE D - SOCOMEC PL

4 1. Dokumentacja Cała dokumentacja dotycząca systemu DRS Digiware i przetworników prądowych jest dostępna na stronie internetowej firmy SOCOMEC pod adresem: 4 PL DRS DGWARE D - SOCOMEC

5 2. Alarmy i ostrzeżenia Określenie urządzenie występujące w kolejnych częściach niniejszej instrukcji jest stosowane w odniesieniu do poszczególnych elementów składowych systemu DRS Digiware oraz przetworników prądowych (TE, TR lub TF). Montaż, użytkowanie, serwisowanie i konserwacja urządzeń mogą być przeprowadzane tylko przez przeszkolony i wykwalifikowany personel. SOCOMEC nie ponosi odpowiedzialności za nieprzestrzeganie wskazówek zawartych w niniejszej instrukcji Ryzyko porażenia, pożaru lub eksplozji Uwaga: ryzyko porażenia prądem Oznakowanie wg SO B ( ) Uwaga: za każdym razem gdy pojawi się niniejszy symbol, zapoznaj się z instrukcją. Oznakowanie wg SO B ( ) nstalacja i serwis tego urządzenia może być przeprowadzana tylko przez wykwalifikowany personel dysponujący dogłębną wiedzą na temat instalacji, rozruchu i obsługi urządzenia, który uprzednio przeszedł odpowiednie szkolenie. Osoby, którym powierzono montaż i uruchomienie powinny przeczytać ze zrozumieniem wszelkie zalecenia bezpieczeństwa i ostrzeżenia zamieszczone w niniejszej instrukcji. Przed rozpoczęciem jakichkolwiek prac z urządzeniem należy je wyłączyć i odłączyć od zasilania sieciowego. Zawsze używaj odpowiedniego miernika do potwierdzenia braku napięcia. Przed ponownym podłączeniem urządzenia do zasilania umieść na miejscu wszystkie zdemontowane wcześniej jego urządzenia, drzwi i osłony. Urządzenie zasilaj zawsze napięciem o prawidłowej wartości. Zainstaluj urządzenie zgodnie z zaleceniami instrukcji i w odpowiedniej obudowie przeznaczonej do montażu aparatury elektrycznej. Przetworniki prądowe TE, TR i TF muszą być zawsze podłączane zalecanymi przewodami przyłączeniowymi i mając na uwadze maksymalne, określone dla nich wartości prądu. E PODŁĄCZAJ E STOSUJ EZOLOWAYCH przewodów, które przenoszą EBEZPECZE APĘCE i mogą spowodować porażenie prądem, oparzenie lub powstanie łuku elektrycznego. Odn.: EC ieprzestrzeganie niniejszych środków ostrożności może być przyczyną poważnych obrażeń lub śmierci Ryzyko zniszczenia urządzenia Uwaga: ryzyko porażenia prądem Oznakowanie wg SO B ( ) Uwaga: za każdym razem gdy pojawi się niniejszy symbol, zapoznaj się z instrukcją. Oznakowanie wg SO B ( ) Dla zapewnienia warunków prawidłowego funkcjonowania urządzenia, sprawdź czy: Urządzenie jest prawidłowo zainstalowane. apięcie zasilania pomocniczego mieści się w zakresie podanym na tabliczce urządzenia: 24 DC ± 10%. Używaj tylko bezpieczników SOCOMEC 20 AC / 24 DC lub 1 A 24 DC. Częstotliwość sieci mieści się w zakresie podanym na tabliczce urządzenia: 50 lub 60 Hz. Maksymalne napięcie na zaciskach napięciowych urządzenia wynosi 520 AC (międzyfazowe) lub 00 AC (fazowe). DRS DGWARE D - SOCOMEC PL 5

6 Przetworniki prądowe TE, TR i TF muszą być zawsze podłączane zalecanymi przewodami przyłączeniowymi i mając na uwadze maksymalne, określone dla nich wartości prądu. Do łączenia modułów za pośrednictwem magistrali Digiware używaj tylko przewodówi SOCOMEC RJ45. ieprzestrzeganie niniejszych środków ostrożności może być przyczyną uszkodzenia urządzenia. 2.. Odpowiedzialność Montaż, podłączenie i użytkowanie musi być przeprowadzone zgodnie z obowiązującymi standardami instalacyjnymi. Urządzenie musi być zainstalowane według zasad podanych w niniejszej instrukcji. iezastosowanie się do zasad montażu urządzenia może obniżyć poziom bezpieczeństwo jego użytkowania. Urządzenie musi stanowić część instalacji, która jest zgodna z aktualnie obowiązującymi normami. Jakikolwiek przewód wymagający wymiany może być zastąpiony tylko przez przewód o nie gorszych parametrach znamionowych. 6 PL DRS DGWARE D - SOCOMEC

7 . Czynności wstępne W celu zapewnienia bezpieczeństwa personelu i urządzenia, przed rozpoczęciem instalacji, należy dokładnie zapoznać się z treścią niniejszej instrukcji. W momencie odbioru dostawy zawierającej urządzenie oraz jeden lub kilka przetworników należy sprawdzić czy: opakowanie jest w dobrym stanie, urządzenie nie zostało uszkodzone podczas transportu, numer zamówieniowy urządzenia jest zgodny z zamówieniem, opakowanie zawiera urządzenie wyposażone w demontowane listwy zaciskowe oraz skróconą instrukcję obsługi. DRS DGWARE D - SOCOMEC PL 7

8 4. Prezentacja 4.1. System DRS Digiware DRS Digiware to modułowy system pomiarowy (PMD*). Został zaprojektowany do monitorowania i raportowania zużycia energii elektrycznej. DRS Digiware oferuje zestaw funkcji umożliwiających pomiar napięcia, prądu, mocy, energii i jakości zasilania. Może być wykorzystany do monitorowania zarówno odbiorów jedno- jak i trójfazowych. DRS Digiware to innowacyjne rozwiązanie bazujące na koncepcji scentralizowanego pomiaru napięcia i pomiaru prądu blisko odbiorników. apięcie jest mierzone przez dedykowane temu moduły DRS Digiware U, a prąd przez moduły DRS Digiware. Pomiary napięcia i prądu są udostępniane na magistrali Digiware Bus. W modułach DRS Digiware dostępne są trzy lub cztery wejścia pomiarowe prądu (w zależności od wersji modułu), które umożliwiają jednoczesne monitorowanie jednego lub większej ilości odbiorów. Podłączanie jest łatwe dzięki jednemu pomiarowi napięcia. Sposób podłączenia przetworników prądowych przyczynia się też do znakomitego skrócenia i ułatwienia instalacji systemu, a funkcja automatycznej identyfikacji przetworników (typu i wielkości) znacząco zmniejsza ryzyko popełnienia błędów przy ich instalacji. Dodatkowo, podłączenie przetworników prądowych do DRS Digiware zapewnia wysoką, całkowitą dokładność pomiaru układu DRS Digiware i przetworniki prądowe dla wszystkich mierzonych wartości. DRS Digiware programuje się z poziomu zdalnego wyświetlacza, stanowiącego element systemu lub przy użyciu oprogramowania Easy Config. Podgląd pomiarów można realizować poprzez webserver WEBEW integrujący funkcje monitorowania wielkości mierzonych (wersja Monitoring mocy) i funkcje raportowania zużycia energii (wersja Monitoring mocy i energii). Serwer WEBEW jest dostępny w bramkach komunikacyjnych DRS G. Dane dotyczące zużycia energii są również dostępne poprzez oprogramowanie HYPEREW do zarządzania gospodarką energetyczną (EMS). Architektura systemu DRS Digiware pozwala na jego łatwą integrację w systemach zarządzania gospodarką energetyczną, które wymagają monitorowania dużej liczby odbiorów. *PMD: urządzenia do pomiarów i monitorowania parametrów sieci (Performance Measuring and Monitoring Device) zgodnie z normą EC PL DRS DGWARE D - SOCOMEC

9 Zakres oferty interfejs kontroli i zasilania pomocniczego (24 DC) Diris Digiware D <p>wyświeltacz graficzny DRS Digiware D-40 r zam DRS Digiware D-50 r zam Diris Digiware C interfejs systemowy* DRS Digiware C-1 r zam *Systemybezwyświetlacza moduły pomiaru napięcia Diris Digiware U-x pomiar napięcia DRS Digiware U-10 r zam DRS Digiware U-20 r zam DRS Digiware U-0 r zam moduł pomiaru prądu Diris Digiware i-x wejścia pomiaru prądu DRS Digiware -0 r zam DRS Digiware -1 r zam DRS Digiware - r zam DRS Digiware -5 r zam Diris Digiware i-4x 4 wejścia pomiaru prądu DRS Digiware -4 r zam DRS Digiware -45 r zam Diris Digiware i-6x 6 wejść pomiaru prądu DRS Digiware -60 r zam DRS Digiware -61 r zam DRS DGWARE D - SOCOMEC PL 9

10 Zasada połączeń Digiware Bus lub wyświetlacz Diris Digiware D DiRis Digiware C Sterowanie i zasilanie pomocnicze DiRis Digiware U Pomiar napięcia (U) L 10 PL DRS DGWARE D - SOCOMEC

11 DiRis Digiware i Wejścia prądowe () DiRis Digiware i Wejścia prądowe (4) DiRis Digiware i Wejścia prądowe (6) przetworniki prądowe te, tr lub tf DRS DGWARE D - SOCOMEC PL 11

12 4.1.. Funkcje DRS Digiware oferuje szereg różnych pomiarów, w tym między innymi: Pomiary ogólne --Pomiary napięć --Pomiary prądów dla różnych konfiguracji odbiorów --Moc, współczynnik mocy, phi, cos phi i tg phi -Pomiary - 4-kwadrantowe --Moc prognozowana --Gwarancja dokładności pomiaru mocy czynnej i energii czynnej, dla całego układu pomiarowego obejmującego DRS Digiware i przetworniki prądowe, w klasie 0.5 zgodnie z normą EC Jakość --Składowa zgodna, przeciwna i zerowa napięcia --Współczynnik odkształcenia harmonicznymi i poszczególne harmoniczne do rzędu 6 dla napięć i prądów --Asymetria prądu i napięcia --Zdarzenia wg normy PL (Uswl, Udip, Uint) i przeciążenia Rejestracja --Rejestracja średnich wartości elektrycznych --Rejestrowanie ze stemplem czasowym min./maks. wartości elektrycznych Liczniki --Częściowe i całkowite liczniki mocy pozornej, biernej i czynnej --Profile obciążenia Alarm --Alarmy ze stemplem czasowym i funkcjami logicznymi Wejścia pomiarowe prądu --Pomiar, 4 lub 6 prądów w jednym module pomiaru prądu --Wejścia pomiaru prądu z automatycznym rozpoznawaniem przetworników prądowych --Jednoczesne zarządzanie wieloma odbiorami jedno-, dwu- i trójfazowymi --Podłączenie przetworników z rdzeniem zamkniętym, dzielonym i elastycznym --Sprawdzenie podłączenia, detekcja typu przetwornika prądowego i automatyczna konfiguracja sieci --Gwarancja dokładności pomiaru mocy czynnej i energii czynnej, dla całego układu pomiarowego obejmującego DRS Digiware i przetworniki prądowe, w klasie 0.5 zgodnie z normą EC Komunikacja --Komunikacja po porcie RS485 --Wspołdziała ze zdalnym wyświetlaczem DRS Digiware D do użycia z wieloma urządzeniami --Podgląd pomiarów jest również dostępny w web serwerze (WEBEW) bramki komunikacyjnej DRS G --Synchronizacja czasu przez bramkę komunikacyjną DRS G --Automatyczne adresowanie w systemach z bramką komunikacyjną lub zdalnym wyświetlaczem. 12 PL DRS DGWARE D - SOCOMEC

13 Mierzone wielkości elektryczne DRS Digiware D-40 D-50 C-1 Funkcje Centralizacja punktów pomiarowych Graficzny wyświetlacz LCD wysokiej rozdzielczości (konfiguracja, wybór obwodu, prezentacja pomiarów) Zasilanie pomocnicze 24 DC Komunikacja SLAE RS485 modbus MASTER RS485 modbus Digiware Bus Ethernet Modbus TCP Wymiary Szerokość / moduły 97 x 97 mm 97 x 97 mm 18 mm / 1 ndeks DRS Digiware U U-10 U-20 U-0 Pomiary parametrów sieci U12, U2, U1, 1, 2,, n, F U i systemowe (średnie) Asymetria napięcia fazowego (unb, nba, dir, inv, hom) Asymetria napięcia międzyfazowego (Uunb, Unba, Udir, Uinv) Analiza jakościowa THD1, THD2, THD, THDU12, THDU2, THDU1 ndywidualne harmoniczne U/ (do rzędu 6) Zapady, zaniki, przepięcia (P 50160) Alarmy Przy przeciążeniach Historia wartości średnich Wymiary Szerokość / moduły 18 mm / 1 18 mm / 1 18 mm / 1 ndeks DRS DGWARE D - SOCOMEC PL 1

14 DRS Digiware Zastosowania Liczniki Monitoring Analiza Monitoring Analiza Liczniki lość wejść prądowych Liczniki ± kwh, ± karh, kah Wielotaryfowe (maks. 8) Profil obciążenia Pomiary parametrów sieci 1, 2,, n, SP, SQ, SS, Swsp. mocy P, Q, S, wsp. mocy dla każdej fazy Moc prognozowana Asymetria prądu (nba, dir, inv, hom, unb) φ, cosφ, tgφ Jakość THD1, THD2, THD, THDn ndywidualne harmoniczne (do rzędu 6) Przetężenia Alarmy Progi Wejścia/wyjścia lość 2/2 2/2 Historia Wartości średnie Wymiary Szerokość 18 mm 18 mm 18 mm 18 mm 27 mm 27 mm 6 mm 6 mm Szerokość w modułach ,5 1,5 2 2 ndeks PL DRS DGWARE D - SOCOMEC

15 Wymiary DRS Digiware C, U i -x, -6x Wymiary (in/mm) U-xx C-x -x -6x DRS Digiware -4x Wymiary (in/mm) DRS DGWARE D - SOCOMEC PL 15

16 4.2. prezentacja dedykowanych przetworników prądowych Do modułów pomiaru prądu systemu DRS Digiware można podłączyć różne typy przetworników prądowych: przetworniki prądowe typu TE z rdzeniem zamkniętym, TR z rdzeniem dzielonym i elastyczne przetworniki typu TF. Oferta przetworników pozwala dobrać odpowiedni typ do zastosowania w każdym rodzaju aplikacji, zarówno w nowych jak i istniejących instalacjach włączając obwody o dużej mocy. Wszystkie przetworniki używają specjalnego łącza do podłączenia do modułu pomiaru prądu DRS Digiware. Efektem zastosowania tego łącza jest szybkie podłączenie bez ryzyka wystąpienia błędnych połączeń. DRS Digiware automatycznie wykrywa wielkość i typ przetwornika. Zastosowanie przetworników oznacza również utrzymanie wysokiej dokładności pomiaru przez cały układ obejmujący przetworniki i moduły systemu DRS Digiware w szerokim zakresie wielkości mierzonych. DRS Digiware -0 / -1 / -5 DRS Digiware -4x DRS Digiware -60 / -61 Przetworniki prądowe TE / TR / TF 4 Przetworniki prądowe TE / TR / TF 6 Przetworniki prądowe TE / TR / TF Zalecenia: Do podłączenia przetworników prądowych należy stosować tylko kable z oferty SOCOMEC lub inne o równoważnych parametrach: skrętka, bez przeplotu, nieekranowana, 00 kat C / +85 C, zgodnie z normą EC , wyd..0. Zaleca się by wszystkie przetworniki prądowe były zainstalowane w tym samym kierunku przepływu energii. przewody łączeniowe dla przetworników prądowych: Długość przewodu (m) przewody rj12 0,1 0,2 0, 0, Krążek 50 m + 50 złączy rj* liczba przewodów indeks indeks indeks indeks indeks indeks indeks indeks indeks * Wykonując przewody samodzielnie, nie wolno przekraczać maksymalnej długości 10 metrów. 16 PL DRS DGWARE D - SOCOMEC

17 TE, przetworniki prądowe z zamkniętym rdzeniem Przetworniki prądowe TE z zamkniętym rdzeniem są przeznaczone do instalacji punktów pomiarowych w nowych lub istniejących instalacjach. Zwarta konstrukcja i rozstaw osi okien (przy montażu obok siebie lub na "zakładkę") dostosowany do rozstawu osi torów mocy typowych wyłączników kompaktowych znakomicie ułatwiają integrację w rozdzielnicach. Szeroki wybór akcesoriów montażowych jest również dostępny do bezpośredniego montażu na każdym rodzaju okablowania (kabel, szyna elastyczna lub szyna sztywna) oraz na szynie D lub płycie montażowej. Dzięki specjalnemu łączu, przetworniki są automatycznie rozpoznawane przez DRS Digiware Zakres oferty te-18 te-18 te-25 te-5 te-45 te-55 rozstaw osi otworów 18 mm 18 mm 25 mm 5 mm 45 mm 55 mm prąd znamionowy in 5-20 A 25-6 A A A A A prąd 24 A maksymalny 75,6 A 192 A 00 A 756 A 1200 A indeks te-90 rozstaw osi otworów 90 mm prąd A znamionowy in prąd maksymalny 2400 A indeks DRS DGWARE D - SOCOMEC PL 17

18 Wymiary L H L W H P W P T Wymiary (in/mm) TE-18 TE-25 TE-5 TE-45 TE-55 Rozstaw osi otworów L x H x P Okno (W) T 0,71 18 (montaż "na zakładkę") 1,10 x 0,79 x 1,77 28 x 20 x 45 ø 0. ø 8.4 0, ,69 17,5 0,98 x 1,28 x 2,56 25 x 2,5 x 65 0,5 x 0,5 1,5 x 1,5 1,7 5 1,7 x 1,28 x 2,79 5 x 2,5 x 71 0,82 x 0,82 21 x 21 0,69 17,5 1, ,77 x 1,28 x,8 45 x 2,5 x 86 1,22 x 1,22 1 x 1 0,77 19,5 2, ,16 x 1,28 x,9 55 x 2,5 x 100 1,61 x 1,61 41 x 41 0,85 21, = = 2.52 / 64 = = Wymiary (in/mm) TE PL DRS DGWARE D - SOCOMEC

19 Przetworniki prądowe TR Przetworniki prądowe TR z dzielonym rdzeniem są przeznaczone do instalacji punktów pomiarowych w nowych lub istniejących instalacjach bez ingerencji w okablowanie. Dzięki specjalnemu łączu, przetworniki są automatycznie rozpoznawane przez DRS Digiware Zakres oferty Dostępne są cztery wersje o zakresie pomiarowym od 25 do 600 A, umożliwiające analizę szerokiego zakresu obciążenia. tr-10 tr-16 tr-24 tr-6 średnica okna średnica 10 mm średnica 16 mm średnica 24 mm średnica 6 mm prąd znamionowy in A A A A prąd 90 A maksymalny 120 A 240 A 720 A indeks Wymiary L C B Ø W A P H Wymiary (in/mm) tr-10 tr-16 tr-24 tr-6 l x H x p 0,98x1,54x2,79 25 x 9 x 71 1,18x1,65x2,91 0 x 42 x 74 1,77x1,7x,74 45 x 44 x 95 2,24x1,65x4,7 57 x 42 x 111 szer. 0,9 10 0,6 16 0, ,42 6 a 2, , ,8 72,2 82 B 0,57 14,5 0, , ,87 22 c 1, ,22 1 1,4 4 1,59 40,5 DRS DGWARE D - SOCOMEC PL 19

20 4.2.. TF, przetworniki prądowe z elastycznym, dzielonym rdzeniem Przetworniki prądowe TF bazują na cewce Rogowskiego, która pozwala na pomiary szerokiego zakresu prądów, ze względu na brak występowania zjawiska nasycania rdzenia. Elastyczna konstrukcja i prosty system otwierania pozwalają na szybki montaż w obudowie instalacji elektrycznej. Łatwość montażu pozwala ich używać również do instalacji podczas okresowych pomiarów sprawdzających Zakres oferty Dostępne są trzy wersje pokrywające zakresem pomiarowym prądy do 6000 A z oknami o różnych kształtach i rozmiarach. Do obróbki sygnału z cewki konieczne jest użycie układu całkującego. Specjalne łącze pozwala na bezpośrednie podłączenie i rozpoznanie przez urządzenie DRS Digiware. tf -55 tf -120 tf -00 średnica okna 55 mm 120 mm 00 mm prąd A A A znamionowy in indeks Wymiary L L E.4 85 p Ø.4 85 E Ø p Wymiary (in/mm) tf -55 tf -120 tf -00 średnica 2, , ,81 00 p 7, , , t 0,2 6 0,4 11 0,4 11 L 59, PL DRS DGWARE D - SOCOMEC

21 Przetworniki (adaptery) do przekładników prądowych dla 5A Adapter umożliwia zastosowanie standardowego przekładnika prądowego doprowadzającego prąd 5 A do adaptera. Zastosowanie typowych przekładników prądowych (poprzez adapter) nie daje gwarancji uzyskania klasy dokładności pomiaru przez taki układ (przekładniki z adapterami i DRS Digiware) jak w przypadku przetworników prądowych. Dokładność pomiaru takiego układu będzie uzależniona od klasy dokładności przekładników prądowych i ich obciążenia (więcej informacji można znaleźć w załączniku D do normy EC ). Maksymalne natężenie prądu pierwotnego wynosi A / 5 A lub 2000 A / 1 A Zakres oferty prąd znamionowy in. prąd maks. Adapter 5 A 5 A 6 A indeks Wymiary L H W P Wymiary (in/mm) l x H x p okno (w) Adapter 5 A 1,10x0,79x1,77 28 x 20 x 45 ø0. ø 8.4 DRS DGWARE D - SOCOMEC PL 21

22 5. montaż W kolejnych punktach opisano procedurę instalacji DRS Digiware z dedykowanymi przetwornikami prądowymi zalecenia i bezpieczeństwo Patrz instrukcje bezpieczeństwa (rozdział 2. Alarmy i ostrzeżenia, strona 5) 5.2. montaż Diris Digiware DRS Digiware C, U, -x, -6x montaż na szynie D 1 1,8in 5 mm 2 0,29lub0,59cala 7,5 lub 15 mm DRS Digiware C, U, -x, -6x montaż na płycie montażowej 0,19in 5 mm,94in 100 mm Typ śruby: M4 Moment dokręcający: 0,5 m Średnica podkładki 0,47 cala / maks. 12 mm 22 PL DRS DGWARE D - SOCOMEC

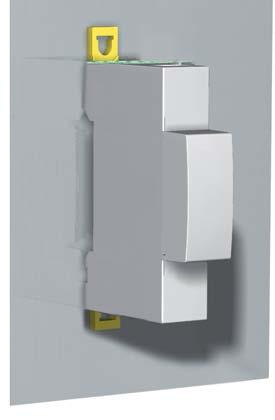

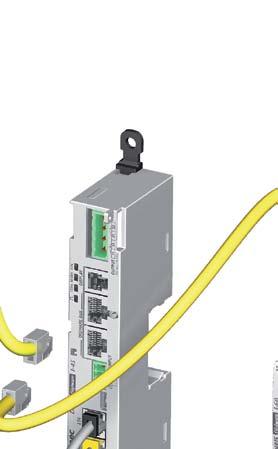

23 5.2.. DRS Digiware -4x montaż na szynie D DRS Digiware -4x, montaż Dostępnesądwiepozycjemontażowe: Pozycja(montażfabryczny):dlaszyny15mm. Pozycja:dlaszyny7,5mm DRS Digiware -4x, demontaż 2 Montażwpozycji Pozycja Pozycja DRS Digiware -4x montaż na płycie montażowej 1 2 Montaż wsporników wgórneji dolnejczęści modułu 6,81in 17 mm Typ śruby: M4 Moment dokręcający: 0,5 m Średnica podkładki 0,47 cala / maks. 12 mm DRS DGWARE D - SOCOMEC PL 2

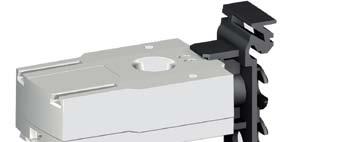

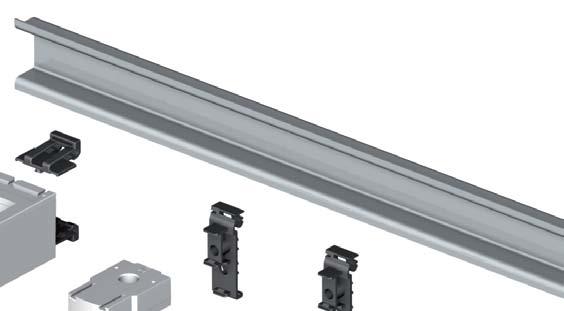

24 5.. montaż przetworników prądowych te z zamkniętym rdzeniem Akcesoria montażowe Poniższa tabela prezentuje akcesoria montażowe dostarczane z przetwornikami prądowymi TE: indeks rozstaw osi otworów Montaż na szynie D i płycie montażowej Montaż na szynie D Montaż na płycie montażowej te mm x te mm x 2 x 4 Montaż na szynie Cu te-5 5 mm x 2 x 4 x te mm x 2 x 4 x te mm x 2 x 4 x te mm x 2 x Montaż na szynie D te-18 -> te PL DRS DGWARE D - SOCOMEC

25 te-90 Zdejmowanie zacisków 1 2 lub Uwaga: Montaż przetwornika prądowego TE-90 na szynie D ułatwia jego instalację. Jest to tymczasowy rodzaj instalacji. Używaj zacisków do instalacji przetworników prądowych TE-90 na szynie D. DRS DGWARE D - SOCOMEC PL 25

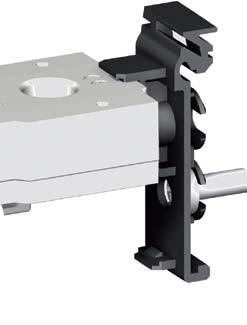

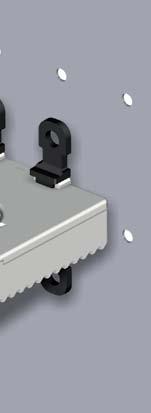

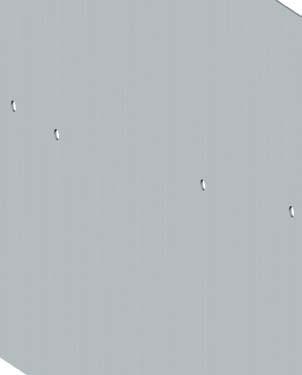

26 5... Montaż na płycie montażowej te x średnica 0,17/ 4,2 M4 maks. 1 m 2 1 1,05 26, ,81 20,5 te-25 - > te-55 4x średnica 0,20 /5,2 M5 maks. 1 m 26 PL DRS DGWARE D - SOCOMEC

27 te-90 Zdejmowanie zacisków 1 2 x 6 średnica 0,20 średnica 5,2 Uwaga: Używaj zacisków do instalacji przetworników prądowych TE-90 na płycie. DRS DGWARE D - SOCOMEC PL 27

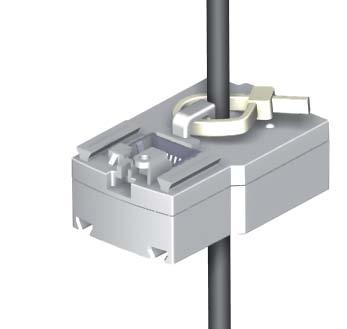

28 5..4. Montaż przewodu przy użyciu opaski zaciskowej te-18 te-25 - > te te-90 Zdejmowanie zacisków 1 2 Uwaga: Używaj zacisków montażowych do instalacji przetworników prądowych TE-90 na przewodzie za pomocą opaski zaciskowej. E PODŁĄCZAJ E STOSUJ EZOLOWAYCH przewodów, które przenoszą EBEZPECZE APĘCE i mogą spowodować porażenie prądem, oparzenie lub powstanie łuku elektrycznego. Odn.: EC PL DRS DGWARE D - SOCOMEC

29 5..5. Montaż na szynie Cu te-5 - > te-55 Opcje montażu: A+B, A+C B A B A A C Klucz 4 mm 0,4 m C te x 10 mm 60 x 10 mm lub 1 2 Dociśnij szczęki po obu stronach przewodu, wywierając odpowiedni nacisk. Szczęki muszą być ustawione prostopadle do karbów mocowania. E PODŁĄCZAJ E STOSUJ EZOLOWAYCH przewodów, które przenoszą EBEZPECZE APĘCE i mogą spowodować porażenie prądem, oparzenie lub powstanie łuku elektrycznego. Odn.: EC DRS DGWARE D - SOCOMEC PL 29

30 5..6. Montaż przetworników prądowych w zestawy te-18 te-25 - > te-55 te-5 - > te-55 1,42 6 2x 1 x Montaż "na zakładkę" Montaż w szeregu Montaż "na zakładkę" Zestawy akcesoriów do montażu przetworników: indeks Montaż "obok siebie" Montaż "na zakładkę" x0 Te akcesoria należy zamawiać oddzielnie Akcesoria do plombowania przetworników prądowych 1 2 indeks Plombowana osłona gniazda RJ x20 Te akcesoria należy zamawiać oddzielnie. 0 PL DRS DGWARE D - SOCOMEC

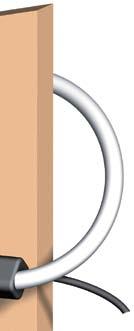

31 5.4. montaż przetworników prądowych tr z dzielonym rdzeniem Montaż na przewodzie Montuj tylko na przewodach izolowanych 00! k 1 L 2 Klik! 4 E PODŁĄCZAJ E STOSUJ EZOLOWAYCH przewodów, które przenoszą EBEZPECZE APĘCE i mogą spowodować porażenie prądem, oparzenie lub powstanie łuku elektrycznego. Odn.: EC Przed zamknięciem rdzenia przetwornika TR sprawdź, czy powierzchnie styku rdzenia są czyste (brak zanieczyszczeń i śladów korozji) 5.5. montaż przetworników prądowych tf z elastycznym, dzielonym rdzeniem Montaż obudowy przetwornika szyna Din płyta montażowa Perforowany profil 2 0,19 5 0,29lub0,59A 7,5 lub 15 A 1,8 5, M4 0,5 m Średnica podkładki 0,47 cala maks. średnica 12 mm 1 DRS DGWARE D - SOCOMEC PL 1

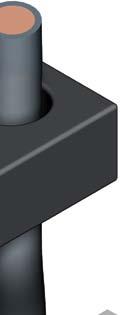

32 Montaż na przewodzie Klik! Pozycja wyśrodkowana w celu uzyskania najlepszej dokładności pomiaru = = = = E PODŁĄCZAJ E STOSUJ EZOLOWAYCH przewodów, które przenoszą EBEZPECZE APĘCE i mogą spowodować porażenie prądem, oparzenie lub powstanie łuku elektrycznego. Odn.: EC Montaż na szynie Cu Klik! Pozycja wyśrodkowana w celu uzyskania najlepszej dokładności pomiaru = = = = E PODŁĄCZAJ E STOSUJ EZOLOWAYCH przewodów, które przenoszą EBEZPECZE APĘCE i mogą spowodować porażenie prądem, oparzenie lub powstanie łuku elektrycznego. Odn.: EC mocowanie przetwornika (adaptera) do przekładników prądowych dla 5A 1 Przekładnik prądowy 5A 2 4 E PODŁĄCZAJ E STOSUJ EZOLOWAYCH przewodów, które przenoszą EBEZPECZE APĘCE i mogą spowodować porażenie prądem, oparzenie lub powstanie łuku elektrycznego. Odn.: EC PL DRS DGWARE D - SOCOMEC

33 DRS DGWARE D - SOCOMEC PL

34 6. połączenie 6.1. podłączenie Diris Digiware zalecenia: Stosuj tylko przewody magistralne SOCOMEC Digiware (UTP RJ45, skrętka, bez przeplotu, nieekranowana, AWG24, 00 kat C / +85 C, zgodnie z normą EC , wersja.0). wyświetlacz Diris Digiware D lub Digiware Bus (*) DiRis Digiware C Sterowanie i zasilanie pomocnicze Micro USB typ B DiRis Digiware U Pomiar napięcia (U) zasilanie pomocnicze 24 DC 2 zaciski - połączenie śrubowe, maksymalnie 0,25 m 0,2 mm 2 -> 2,5 mm 2 drut 0,2 mm 2 -> 2,5 mm 2 linka 7 mm wejście napięcia u AC (napięcie fazowe) 4 zaciski - połączenie śrubowe, maksymalnie 0,25 m 0,2 mm 2 -> 2,5 mm 2 drut 0,2 mm 2 -> 2,5 mm 2 linka 7 mm Komunikacja rs485 modbus zaciski - połączenie śrubowe, maksymalnie 0,25 m 0,14 mm 2 -> 1,5 mm 2 drut 0,14 mm 2 -> 1,5 mm 2 linka 7 mm R 1 2 O L rs485 polaryzacja linii OFF = tryb pasywny RS485 (domyślnie) O = tryb aktywny RS485 (*) ie wolno stosować uziemienia w systemie T. 4 PL DRS DGWARE D - SOCOMEC

35 Opcja podłączenia lokalnego wyświetlacza DRS D-0 do modułu -4x 2x wyjścia cyfrowe 250 AC - maksymalnie 1 A 4 zaciski - połączenie śrubowe, maksymalnie 0,25 m 0,2 mm 2 -> 2,5 mm 2 drut 0,2 mm 2 -> 2,5 mm 2 linka 7 mm 2x wejścia cyfrowe 12 DC - maksymalnie 1 ma zaciski - połączenie śrubowe, maksymalnie 0,25 m 0,14 mm 2 -> 1,5 mm 2 drut 0,14 mm 2 -> 1,5 mm 2 linka 7 mm terminator magistrali Digiware Bus Micro USB typ B DiRis Digiware i Wejścia prądowe () DiRis Digiware i Wejścia prądowe (4) Micro USB typ B DiRis Digiware i Wejścia prądowe (6) i i i x wejścia przetworników prądowych 4x wejścia przetworników prądowych 6x wejść przetworników prądowych DRS DGWARE D - SOCOMEC PL 5

36 opis zacisków Diris Digiware D-40 Diris Digiware D-50 RS485 Digiware C LYCY-CY SLAE Digiware Bus Ethernet RS485 Digiware C Ethernet Digiware Bus LYCY-CY 24 SUPPLY (*) 24 DC (20 W max) 24 SUPPLY (*) MASTER 24 DC (20 W max) (*) Bezpiecznik 1 A gg/am w przypadku użycia zasilacza innego niż marki SOCOMEC Diris Digiware C-1 zasilanie pomocnicze magistrala Digiware Bus Komunikacja Aktywacja trybu awaryjnego rs O C RS SUPPLY diris-dw_02_b_1_x_cat RJ45 DGWARE BUS LYCY-CY 1 2 O C RS SUPPLY 1 2 O C RS SUPPLY Diris Digiware C-2 Diris Digiware u Diris Digiware i-x zasilanie pomocnicze magistrala Digiware Bus pomiar napięcia magistrala Digiware Bus wejścia pomiarowe prądu (**) magistrala Digiware Bus diris-dw_01_a_1_x_cat 24 SUPPLY diris-dw_024_b_1_x_cat RJ45 OUT DGWARE BUS diris-dw_014_b_1_x_cat 1 2 diris-dw_022_a_1_x_cat RJ45 DGWARE BUS diris-dw_015_b_1_x_cat RJ diris-g_022_b_1_x_cat RJ45 DGWARE BUS Diris Digiware i-4x wejścia pomiarowe prądu (**) 01 rj9 do Diris D-0 (Zasilanie pomocnicze i przesył danych) wejścia wyjścia 11 magistrala Digiware Bus Diris Digiware i-6x wejścia pomiarowe prądu (**) magistrala Digiware Bus diris-dw_016_b_1_x_cat RJ diris-b_019_a_1_x_cat RJ9 diris-dw_025_a_1_x_cat 1 PUT 12 d.c.(1ma max) COM 2 diris-dw_026_a_1_x_cat OUTPUT 250 a.c.(1a max) diris-dw_022_a_1_x_cat RJ45 DGWARE BUS diris-dw_017_a_1_x_cat RJ RJ diris-dw_022_a_1_x_cat RJ45 DGWARE BUS (**) Zawsze w pierwszej kolejności podłączaj wejście PL DRS DGWARE D - SOCOMEC

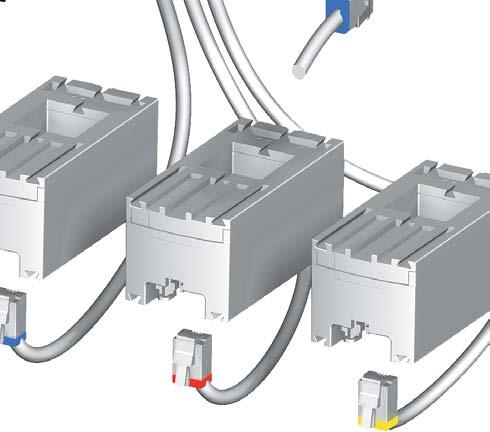

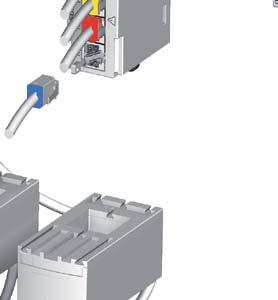

37 6.2. podłączanie przetworników prądowych Zasady podłączenia DRS Digiware -x DRS Digiware -4x DRS Digiware -6x Przetworniki prądowe TE / TR / TF 4 Przetworniki prądowe TE / TR / TF 6 Przetworniki prądowe TE / TR / TF Zalecenia: - Do podłączenia przetworników prądowych należy stosować tylko przewody z oferty SOCOMEC lub o równoważnych parametrach: RJ12, skrętka, bez przeplotu, nieekranowana, 00 kat.., -40/+85 C zgodnie z normą EC wyd..0. Zaleca się by wszystkie przetworniki prądowe były zainstalowane w tym samym kierunku. Zawsze w pierwszej kolejności podłączaj wejście 01. DRS DGWARE D - SOCOMEC PL 7

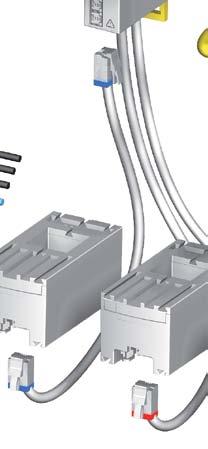

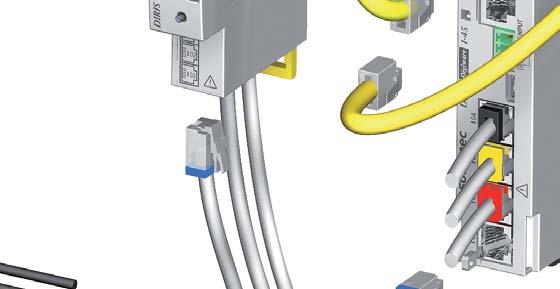

38 Szczegóły podłączeń RJ12 dla przetworników te tr TF te-18 do te-55 2 te-90 Unikaj kontaktu z niebezpiecznym napięciem Plombowanie osłony Klik! PMD DRS B DRS Digiware Przewód z oferty SOCOMEC do przetworników prądowych Klik! 1 PMD DRS B DRS Digiware Przewód z oferty SOCOMEC do przetworników prądowych PMD DRS B DRS Digiware Przewód z oferty SOCOMEC do przetworników prądowych 6.. podłączenie do sieci elektrycznej i obciążenia DRS Digiware może pracować sieciach jedno-, dwu- i trójfazowych. Każdy moduł pomiaru prądu DRS Digiware może jednocześnie wykonywać pomiary kilku różnych obciążeń, zarówno jednofazowych, trójfazowych jak i mieszanych. Ta właściwość zapewnia dużą elastyczność pod względem wyboru miejsca montażu modułu pomiarowego. Do pomiaru obciążenia można wykorzystać różne rodzaje przetworników prądowych (z rdzeniem zamkniętym, dzielonym lub elastycznym) dobranych odpowiednio do aplikacji (nowa lub istniejąca instalacja instalacja dużej mocy). Połączenia między modułem pomiaru prądu DRS Digiware a dedykowanymi przetwornikami prądowymi wykonywane są przy pomocy specjalnych przewodów. Połączenie tego rodzaju umożliwia całkowicie bezpieczną, szybką i łatwą instalację urządzeń bez ryzyka popełnienia błędu przy podłączaniu przewodów. Podłączone przetworniki prądowe są wykrywane automatycznie. Ponadto DRS Digiware identyfi kuje większość typów obciążeń: jednofazowe, trójfazowe z lub bez przewodu neutralnego używając 1, 2, lub 4 przetworników prądowych do pomiarów odbiorów symetrycznych lub niesymetrycznych. Całkowita klasa dokładności układu pomiarowego złożonego z DRS Digiware i przetworników prądowych jest zagwarantowana na poziomie podanym w danych technicznych. Uzyskanie tej klasy dokładności pomiaru jest możliwe pod warunkiem użycia do połączeń między DRS Digiware i przetwornikami prądowymi przewodów RJ12 z oferty SOCOMEC lub równoważnych. 8 PL DRS DGWARE D - SOCOMEC

39 6..1. Konfigurowalne typy obciążenia w zależności od typu sieci Poniższa tabela podaje zestawienie typów obciążeń jakie można skonfigurować w danej aplikacji zależnie od typu sieci. Typ sieci 1P+ Możliwy typ obciążenia i ilość podłączonych przetworników prądowych (CT) 1P+ 1CT 2 P 2P 1CT 2P+ 2P+ 2CT / 2P 1CT / 1P+ 1CT P* P CT / P 2CT / P 1CT P+ P+ 4CT / P+ CT / P+ 1CT / P CT / P 2CT / P 1CT / 1P+ 1CT (*) Uwaga: obciążenia jednofazowe nie mogą występować w sieci P Opis głównych typów sieci i kombinacji obciążenia Legenda: P+ CT Sieć -fazowa + przewód neutralny z przetwornikami prądowymi L Przetwornik prądowy (CT) + Obciążenie -fazowe Zacisk napięciowy Zacisk prądowy Przekładnik prądowy Czujnik natężenia prądu Obciążenie symetryczne Obciążenie niesymetryczne DRS DGWARE D - SOCOMEC PL 9

40 L L L L Każde wejście prądowe jest indywidualne. Poniżej zamieszczono przykładowe układy połączeń: L DRS Digiware -x fazy + eutralny P+ CT ( przetworniki prądowe) (1 obciążenie -fazowe + pomiar prądu w ) fazy P CT ( przetworniki prądowe) (1 obciążenia -fazowe) L L L L L L L L L L L fazy P 2CT i P 1CT(przetworniki prądowe) (1 obciążenie -fazowe + 1 obciążenie -fazowe symetryczne) L fazy P 1CT (x) ( obciążenia -fazowe symetryczne) L L + L L L L L 2 fazy 2P 1CT (x) ( obciążenia 2-fazowe) 1 faza 1P+ 1CT (x) L ( obciążenia 1-fazowe) L L Bezpiecznik: 0.5 A charakterystyka gg PL DRS DGWARE D - SOCOMEC

41 L DRS Digiware -4x fazy + eutralny P+ 4CT (4 przetworniki prądowe) (1 obciążenie -fazowe + pomiar prądu w przewodzie ) Lfazy + eutralny P+ CT i P 1CT (1 obciążenie -fazowe + kalkulacją prądu w przewodzie + 1 obciążenie -fazowe symetryczne) L L L L fazy + eutralny P+ CT i 1P+ 1CT (1 obciążenie -fazowe + kalkulacją prądu w przewodzie + 1 obciążenie 1-fazowe) L fazy P CT i P 1CT (1 obciążenie -fazowe + 1 obciążenie -fazowe symetryczne) L L L L L L L fazy P 2CT (x2) (2 obciążenia -fazowe) -fazy P 1CT (x4) (4 obciążenia -fazowe niesymetryczne) L L L L Bezpiecznik: 0.5 A charakterystyka gg L 1 2L L DRS DGWARE D - SOCOMEC 1 2 L PL 41

42 L L 2 fazy + eutralny 2P+ 2CT (x2) (2 obciążenia 2-fazowe) L fazy 2P 1CT (x4) (4 obciążenia 2-fazowe) L L faza 1P+ 1CT (x4) (4 obciążenia 1-fazowe) Bezpiecznik: 0.5 A charakterystyka gg PL DRS DGWARE D - SOCOMEC

43 DRS Digiware -6x fazy P CT i P 1CT (x) (1 obciążenie -fazowe + obciążenia -fazowe symetryczne) L faza 1P+ 1CT (x6) (6 obciążeń 1-fazowych) Bezpiecznik 0.5 A charakterystyka gg W przypadku poboru zasilania pomocniczego z obwodów pomiarowych bezpiecznik należy zainstalować również w przewodzie neutralnym Bezpiecznik: 0.5 A charakterystyka gg Uwagi dotyczące układów połączeń: Oprogramowanie Easy Config udostępnia wiele innych wariantów konfiguracji obciążenia dla poszczególnych rodzajów sieci. P 2CT : w tym układzie podłączeń, dokładność pomiaru prądu w fazie, która jest kalkulowana z sumy wektorowej jest niższa o 0,5%. P 1CT: ten układ podłączeń wymaga idealnie symetrycznego obciążenia -fazowego Podłączenie uziemienia roboczego Zaleca się podłączenie przewodu ochronnego do dedykowanego zacisku miernika w celu zagwarantowania optymalnej dokładności pomiaru i lepszej odporności na zakłócenia elektromagnetyczne (klasa B dla emisji zakłóceń przewodzonych). ie wolno stosować uziemienia w systemie T. DRS DGWARE D - SOCOMEC PL 4

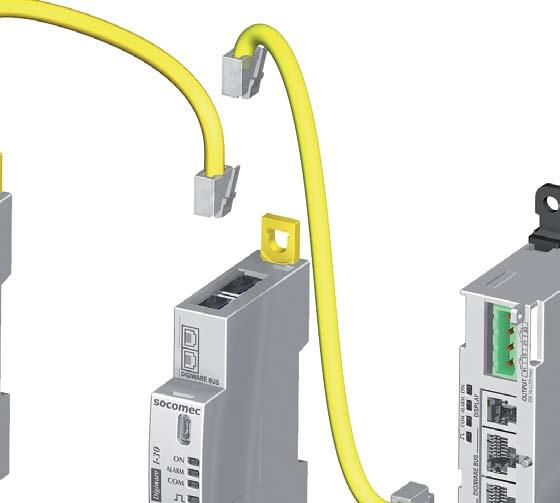

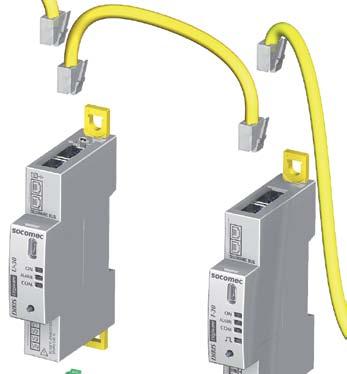

44 7. DiGiwAre BUs 7.1. zasada połączeń Terminator magistrali Digiware Bus lub Wyświetlacz DRS Digiware D nterfejs systemowy DRS Digiware C-1 Moduł pomiarowy napięcia DRS Digiware U-xx Moduły pomiarowe DRS Digiware -x Moduły pomiarowe DRS Digiware -6x Moduł pomiarowy DRS Digiware -4x DRS Digiware to system, który musi się składać z następujących elementów: Jeden wyświetlacz DRS Digiware D lub jeden interfejs systemowy DRS Digiware C-1 Moduł pomiaru napięcia DRS Digiware U Co najmniej jeden moduł pomiaru prądu DRS Digiware Terminator magistrali Digiware Bus (nr zam ) zainstalowany w ostatnim module pomiaru prądu. Terminator jest dostarczany wraz z wyświetlaczem DRS Digiware D oraz interfejsem systemowym DRS Digiware C Przewody magistralne Digiware Bus Długość (m) lość ndeks 0, , , Zwój 50 m + 50 złączy RJ Stosuj jak najkrótsze połączenia w celu optymalizacji emisji zakłóceń elektromagnetycznych. Maksymalna całkowita szerokość nie może przekraczać 100 metrów. Do magistrali Digiware stosować tylko przewody z oferty SOCOMEC. 44 PL DRS DGWARE D - SOCOMEC

45 Terminator magistrali Digiware Bus lość ndeks Terminator jest dostarczany wraz z wyświetlaczem DRS Digiware D oraz interfejsem systemowym DRS Digiware C zasilanie pomocnicze Urządzenia DRS Digiware są zasilane napięciem 24 DC przez interfejs systemowy DRS Digiware C-1. Supply 24DC 24DC RS485 C 12 O Zasilacz p15 24 DC jest dostępny w wersji 15 W (nr części ). Dane techniczne 20 AC / 24 DC 0,6 A 15 W Obudowa modułowa Wymiary (W x S): 90 x 25 mm Pobór mocy przez poszczególne moduły systemu Urządzenie moc dostarczana (w) pobór mocy (w) zasilanie pomocnicze P15 20 / przewody Opakowanie 50 m 1,5 interfejsy systemowe DRS Digiware D-40 2 DRS Digiware D-50 2 DRS Digiware C-1 0,8 moduły pomiaru napięcia DRS Digiware U-xx 0,72 moduły pomiaru prądu DRS Digiware -x 0.52 DRS Digiware -4x DRS Digiware -6x 0.7 wzmacniacz DRS Digiware C-2 1,5 wyświetlacz z jednym punktem pomiarowym DRS D-0 2 DRS DGWARE D - SOCOMEC PL 45

46 Zasady obliczania maksymalnej liczby modułów podłączonych do magistrali Digiware BUS Całkowity pobór mocy przez moduły i przewody podłączone do magistrali Digiware BUS nie może przekraczać mocy dostarczanej przez zasilacz 24 DC. Moc źródła zasilania pomocniczego nie może przekraczać 20 W. Konfiguracja systemu z zasilaczem p15 (nr zam.: ) o mocy 15 w a przykład możliwe do użycia są 1 wyświetlacz DRS Digiware D-50 (2 W) 1 moduł pomiaru napięcia DRS Digiware U-xx (0,72 W) 50 metrów przewodu magistralnego (1.5 W) i 20 modułów DRS Digiware -x (20 x 0.52 = 10.4 W) Całkowita moc pobierana = w lub 9 modułów DRS Digiware -4x (9 x = W) Całkowita moc pobierana = w Konfiguracja systemu z zasilaczem 24 DC o mocy 20 w a przykład możliwe do użycia są 1 wyświetlacz DRS Digiware D-50 (2 W) 1 moduł pomiaru napięcia DRS Digiware U-xx (0,72 W) 50 metrów przewodu magistralnego (1.5 W) i 0 modułów DRS Digiware -x (0 x 0.52 = 15.6 W) Całkowita moc pobierana = w lub 14 modułów DRS Digiware -45 (14 x = W) Całkowita moc pobierana = w Wzmacniacz magistrali Digiware Bus Jeżeli pobór mocy przez system przekracza 20 W lub długość magistrali przekracza 100 m, należy zainstalować repeater DRS Digiware C-2. W systemie DRS Digiware można maksymalnie zainstalować 2 wzmacniacze. wzmacniacz Diris Digiware C-2 indeks PL DRS DGWARE D - SOCOMEC

47 Przykładowa konfi guracja systemu: Maksymalnie 100 m lub maksymalny pobór mocy 20 W Maksymalnie 100 m lub maksymalny pobór mocy 20 W DRS Digiware D U-xx -x C-2 -x 24 DC zasilanie pomocnicze -4x 24 DC zasilanie pomocnicze -4x Moduł pomiaru napięcia DRS Digiware U musi być zainstalowany w magistrali Digiware Bus przed repeaterem. Wzmacniacz jest zasilany napięciem 24 DC. Diris Digiware C-2 Supply 24DC 24DC RJ45 OUT DGWARE BUS DRS DGWARE D - SOCOMEC PL 47

48 8. Diody LED stanu i automatycznego adresowania 8.1. Diody LED stanu Te diody LED sygnalizują bieżący stan urządzenia. Przycisk adresowania służy do automatycznego nadania adresu Modbus pobranego z bramki komunikacyjnej. Zasilanie pomocnicze Alarmy Komunikacja Metrologia Przycisk adresowania Stan LED Świecenie ciągłe Miganie mpulsy O ALARM COM Praca Alarm (logiczny/analogowy itd.) jest aktywny (ma priorytet, jeśli w tym samym czasie jest aktywny alarm systemowy) 10 sekund żądanie identyfikacji modułu przez Modbus (z wyświetlacza, oprogramowania Easy Config itd.) Co najmniej jeden alarm systemowy jest aktywny (odłączony przetwornik pomiarowy, problem z synchronizacją zegara itd.) 1 sekundowe pulsowanie w trakcie uruchamiania 1 sekundowe pulsowanie w trakcie uruchamiania Problem z adresowaniem Adres prawidłowy 1 sekundowe pulsowanie w trakcie uruchamiania oraz w trakcie przetwarzania otrzymanej ramki komunikacyjnej - - Odpowiada metrologicznej wadze impulsu (zużycia energii) 8.2. Automatyczne adresowanie Tryb automatycznego adresowania pozwala na automatyczne przypisywanie przez system adresów do urządzeń podłączonych do bramek DRS G lub zdalnych wyświetlaczy DRS Digiware D. Ten tryb funkcjonuje tylko w odniesieniu do DRS B-0 i wszystkich modułów systemu DRS Digiware. Adresy komunikacyjne dla pozostałych urządzeń (mierniki serii DRS A i liczniki serii COUTS) należy ustawić ręcznie. Dostępne są dwa tryby automatycznego adresowania: Tryb 1 automatyczne wykrywanie urządzeń i automatyczne adresowanie Tryb 2 automatyczne wykrywanie urządzeń i wybór adresu Tryb 1 nie wymaga żadnego dodatkowego wyposażenia (patrz opis poniżej). Tryb 2 jest realizowany z poziomu komputera PC z zainstalowanym oprogramowaniem Easy Config. 48 PL DRS DGWARE D - SOCOMEC

49 opis trybu 1 Dioda LED miga Dioda LED świeci się Brama DRS G Automatyczne adresowanie dostępne dla: DRS Digiware 2 aciśnij i przytrzymaj przez sek sek. 5a aciśnij i przytrzymaj przez sek. 4a 5b aciśnij i przytrzymaj przez sek. 4b 7 aciśnij i przytrzymaj przez sek Tryb automatycznego adresowania jest korzystny dla modułów DRS Digiware U i DRS Digiware. Są one zawsze podłączone do bramki komunikacyjnej DRS G poprzez moduł DRS Digiware C lub wyświetlacz DRS Digiware D-40. Jeżeli w danej aplikacji występuje wyświetlacz DRS Digiware D-50, to w zakresie automatycznego adresowania zastępuje on bramkę komunikacyjną DRS G. Uwaga: W trybie automatycznego adresowania łącze RS485 jest zarezerwowane do przydzielania adresów. W tym czasie nie jest możliwa żadna inna wymiana danych. DRS DGWARE D - SOCOMEC PL 49

50 9. komunikacja 9.1. informacje ogólne DRS Digiware komunikuje się po łączu RS485 w protokole Modbus. Port RS485 jest dostępny w wyświetlaczu DRS Digiware D jak również w interfejsie systemowym DRS Digiware C-1. Komunikacja odbywa się po łączu szeregowym RS485 (2- lub -przewodowym) w protokole Modbus RTU. Poprzez łącze RS485 DRS Digiware można podłączyć bezpośrednio do komputera PC, sterownika PLC lub bramki komunikacyjnej G-0, G-40, G-50 albo G-60 (więcej informacji można uzyskać w odpowiedniej instrukcji) w celu zbierania i analizowania danych. Protokół Modbus prowadzi dialog w strukturze master/slave. Tryb komunikacji to RTU (tryb terminali zdalnych - Remote Terminal Unit). W standardowej konfi guracji łącze RS485 umożliwia podłączenie 2 urządzeń RS485 do komputera (z urządzeniem DRS Digiware C-1 liczącym się jako jedno urządzenie), sterownika programowalnego PLC lub bramki komunikacyjnej pracujących na magistrali o długości 1200 metrów. Przykładowa architektura komunikacyjna z wykorzystaniem bramki DRS G: HYPEREW Oprogramowanie do Zarządzania Energią Serwer sieciowy WEBEW Ethernet Terminator magistrali Digiware Bus RS485 RS485 RS Ω 120 Ω DRS G DRS B DRS DRS B Digiware C zasady komunikacji po magistrali Diris Digiware Bus i po łączu rs485 Podłączenie DRS Digiware przy użyciu łącza RS485 wymaga przestrzegania pewnych zasad. Te zasady zostały podane w kolejnych punktach. Komputer PC Ethernet Terminator magistrali Digiware Bus RS485 RS Ω 120 Ω DRS G DRS B DRS Digiware C-1 50 PL DRS DGWARE D - SOCOMEC

51 Połączenie z interfejsem systemowym DRS Digiware C-1 W przypadku magistrali RS485, interfejs systemowy DRS Digiware C-1 może zostać podłączony w dowolnym miejscu tej magistrali. ależy jednak przestrzegać następujących zasad: a początku magistrali RS485 musi być podłączony rezystor 120 Ω a końcu magistrali RS485 musi być również podłączony rezystor 120 Ω a końcu magistrali Digiware Bus musi być zainstalowany terminator. Przykładowe podłączenie: Komputer PC Ethernet Terminator magistrali Digiware Bus RS485 RS485 RS Ω 120 Ω DRS B DRS G DRS DRS Digiware C-1 COUTS Połączenie z wyświetlaczem DRS Digiware D-50 W przypadku połączenia RS485 zdalny wyświetlacz DRS Digiware D-50 pełni funkcję urządzenia nadrzędnego dla magistrali RS485 i połączeń magistralowych DRS Digiware. Urządzenie działa wówczas na zasadzie bramki sieci Ethernet. ależy jednak przestrzegać następujących zasad: a początku magistrali RS485 musi być podłączony rezystor 120 Ω a końcu magistrali RS485 musi być również podłączony rezystor 120 Ω a końcu magistrali Digiware Bus musi być zainstalowany terminator. Przykładowe podłączenie: Komputer PC Ethernet Terminator magistrali Digiware Bus RS Ω 120 Ω DRS B DRS DRS Digiware D-50 COUTS a wyświetlaczu DRS Digiware D-50 może pojawić się do 2 urządzeń. DRS DGWARE D - SOCOMEC PL 51

52 Możliwe są również inne rodzaje połączeń dla zdalnego wyświetlacza DRS Digiware D (patrz instrukcja) Połączenie z wyświetlaczem DRS Digiware D-40 W przypadku połączenia RS485 zdalny wyświetlacz DRS Digiware D-40 pełni funkcję urządzenia typu slave dla magistrali RS485 i konwertera dla połączeń DRS Digiware. ależy jednak przestrzegać następujących zasad: a początku magistrali RS485 musi być podłączony rezystor 120 Ω a końcu magistrali RS485 musi być również podłączony rezystor 120 Ω a końcu magistrali Digiware Bus musi być zainstalowany terminator. Przykładowe podłączenie: Komputer PC RS Ω 120 Ω Digiware Bus Terminator magistrali Digiware Bus DRS Digiware D-40 a wyświetlaczu DRS Digiware D-40 może pojawić się do 2 urządzeń. 9.. tabele z mapami adresów do komunikacji Tabele z mapami adresów do komunikacji oraz wskazówkami w tym zakresie dostępne są na stronie z dokumentacją dotyczącą systemu DRS Digiware w witrynie internetowej SOCOMEC pod adresem: 52 PL DRS DGWARE D - SOCOMEC

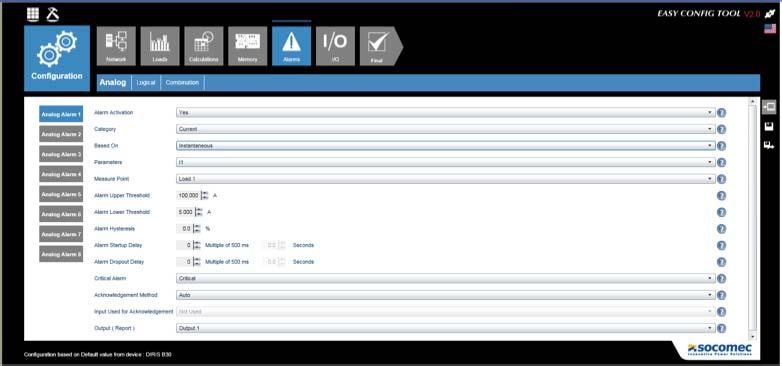

53 10. konfiguracja Konfi gurację można przeprowadzić przy użyciu oprogramowania konfi guracyjnego Easy Confi g lub bezpośrednio z wyświetlacza. Oprogramowanie Easy Confi g służy do konfi gurowania DRS Digiware bezpośrednio przez łącze RS485 lub port USB. Oprogramowanie Easy Confi g musi być zainstalowane przed użyciem portu USB do konfi guracji. Jeżeli DRS Digiware jest podłączony do bramki komunikacyjnej G-0, G-40, G-50 lub G-60, to można go konfi gurować zarówno przez sieć Ethernet jak i przez USB. W celu konfi guracji systemu z poziomu wyświetlacza, zapoznaj się z jego instrukcją Konfiguracja przy użyciu oprogramowania easy Config Tryby podłączenia Konfiguracja przy bezpośrednim (UsB) podłączeniu do oprogramowania easy Config Komputer PC Przewód USB do konfi guracji: nr zam USB Oprogramowanie Easy Confi g DRS Digiware U DRS Digiware Konfiguracja przy podłączeniu oprogramowania easy Config przez bramkę komunikacyjną Diris G (UsB) Komputer PC Oprogramowanie Easy Confi g USB RS485 RS485 RS485 DRS B-0 RS485 DRS G DRS Digiware C-1 DRS COUTS Konfiguracja przy podłączeniu oprogramowania easy Config przez wyświetlacz Diris D (UsB) Komputer PC USB Oprogramowanie Easy Confi g RS485 DRS Digiware D-50 DRS B-0 RS485 DRS COUTS DRS DGWARE D - SOCOMEC PL 5

54 Konfiguracja przy podłączeniu oprogramowania easy Config przez bramkę komunikacyjną Diris G (ethernet) Komputer PC Oprogramowanie Easy Confi g Ethernet RS485 RS485 RS485 DRS B-0 RS485 DRS G DRS Digiware C-1 DRS COUTS Konfiguracja przy podłączeniu oprogramowania easy Config przez wyświetlacz Diris D-50 (ethernet) Komputer PC Oprogramowanie Easy Confi g Ethernet RS485 DRS Digiware D-50 DRS B-0 RS485 DRS COUTS Moduły te muszą zostać podłączone do zasilania przed rozpoczęciem ich konfi guracji. nformacje na temat magistrali Digiware Bus i rezystorów 120 Ω do terminowania magistrali komunikacyjnej, patrz rozdział Komunikacja, strona PL DRS DGWARE D - SOCOMEC

55 Konfiguracja przy użyciu oprogramowania Easy Config Easy Confi g to oprogramowanie konfi guracyjne umożliwiające łatwe i szybkie ustawianie parametrów. Parametry są ustawiane w kolejnych, następujących po sobie krokach: Sieć > Obciążenia > Metody obliczeń > Pamięć > Alarmy > Koniec konfi guracji (1) (2) Dla każdego wybranego ustawienia (1) zostanie wyświetlony określony ekran, odpowiednio do rodzaju podłączonego urządzenia (2). Konfiguracja sieci W menu konfi guracji sieci użytkownik określa typ sieci (trójfazowa, jednofazowa itd.), napięcie znamionowe, częstotliwość, kolejność wirowania faz oraz czy pomiar napięcia jest realizowany bezpośrednio czy przez przekładniki napięciowe. DRS DGWARE D - SOCOMEC PL 55

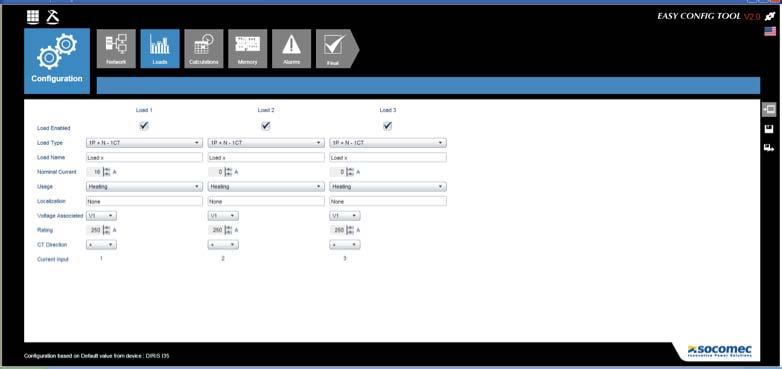

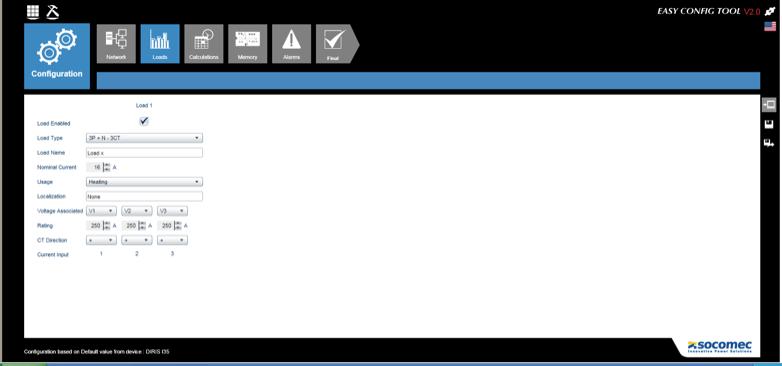

56 Konfiguracja obciążenia nformacje na temat liczby i typów obciążeń wprowadzane są w menu konfi guracji obciążenia. Dla każdego obciążenia użytkownik może wprowadzić takie dane jak: prąd znamionowy, nazwę obciążenia, określić charakter zużywanej energii (oświetlenie, ogrzewanie, wentylacja,...) oraz lokalizację w obrębie instalacji. metody obliczeń a tym ekranie użytkownik określa sposoby obliczania różnych parametrów elektrycznych oraz czasy całkowania do wyliczania wartości średnich. Alarmy Konfi gurowanie alarmów odbywa się przy wykorzystaniu oprogramowania Easy Confi g (więcej informacji jest dostępne w rozdziale 11. ALARMY, strona 59). 56 PL DRS DGWARE D - SOCOMEC

57 Ustawienia czasu Wszystkie podłączone moduły muszą być konfigurowane według tego samego czasu. ch parametr czasu można ustawić automatycznie poprzez serwer STP (DRS G, DRS Digiware D-50) lub też ręcznie (DRS G, DRS Digiware D-40/D-50). Poniższy ekran przedstawia metodę konfiguracji czasu z bramki DRS G. Czas można ustawić ręcznie lub automatycznie z serwera STP. Zegary w podłączonych modułach mogą być aktualizowane na podstawie określonego harmonogramu aktualizacji. Funkcja synchronizacji czasu nie jest dostępna w wyświetlaczu DRS D-0. DRS DGWARE D - SOCOMEC PL 57

58 10.2. Konfiguracja z wyświetlacza Diris Digiware D Tryb podłączenia Konfiguracja z wyświetlacza ( po magistrali Digiware Bus) Digiware Bus Wyświetlanie DRS Digiware U DRS Digiware Zapoznaj się z instrukcją wyświetlacza DRS Digiware D w celu uzyskania dokładnych informacji. 58 PL DRS DGWARE D - SOCOMEC

59 11. alarmy Konfi gurowane progi parametrów na potrzeby monitorowania (alarmów) są dostępne tylko w modułach DRS Digiware U-0, -5 i -45. Alarmy dla wejść cyfrowych ze zmianą stanu wyjścia są dostępne tylko w DRS Digiware Alarmy na zdarzenia Możliwymi przyczynami generującymi stan alarmowy mogą być: przekroczenie progu przez wartość parametru elektrycznego, wielkość zużycia, zmiany wartości lub zmiany stanu wejść. Można również tworzyć kombinacje zmiennych powodujących generowanie alarmu. System rejestruje do 25 alarmów ze stemplem czasowym. Alarm może mieć odrębne stany: alarm aktywny, alarm zakończony, alarm zakończony i potwierdzony. Alarmy mogą być potwierdzane automatycznie lub przez działanie użytkownika, zależnie od wymagań. Dla elementów systemu można skonfi gurować do 8 alarmów dotyczących pomiarów parametrów elektrycznych i 4 alarmy dla zmian w stanie wejścia cyfrowego (wejścia cyfrowe są dostępne tylko w modułach DRS Digiware -4 i -45). Do konfi gurowania alarmów używa się oprogramowania Easy Confi g Parametry elektryczne Stany alarmowe będą bazowały na parametrach elektrycznych mierzonych przez poszczególne moduły. Alarm reagujący na zmianę wartości chwilowej lub średniej parametru: prądu, napięcia, częstotliwości, mocy, współczynnika mocy, cosφ, współczynnika odkształceń harmonicznymi Ustawianie wartości histerezy i górnego/dolnego progu Ustawianie zwłoki czasowej uruchomienia i zakończenia alarmu W przypadku pomiarów -fazowych, mierzonych dla każdej fazy oddzielnie jak np.: współczynniki odkształceń harmonicznymi, napięcie i prąd, stan alarmowy może być generowany jeżeli zostanie spełniony warunek dla kombinacji faz: - dla jednej fazy: faza1, faza 2, faza - równocześnie dla wszystkich faz: faza 1 i faza 2 i faza - dla jednej z trzech faz: faza 1 lub faza 2 lub faza PrzykładkonfiguracjialarmudlaprąduprzypomocyoprogramowaniaEasyConfig: DRS DGWARE D - SOCOMEC PL 59
