1 NSTRUKCJA

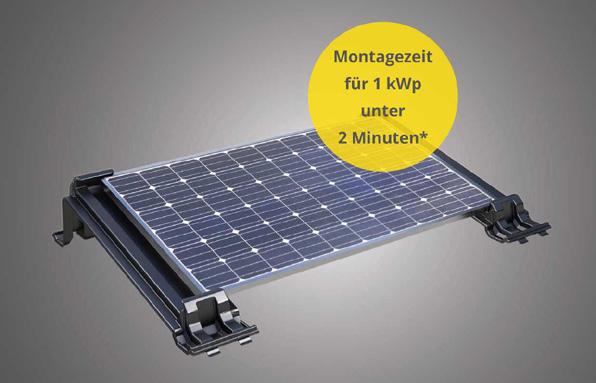

2 SOLARDIREKT the easy way Innowacja z Münsterland ŚWIATOWA NOWOŚĆ! Czas montażu dla 1 kwp poniżej 2 minut KARTA PRODUKTU Najszybszy na świecie system montażu dachu płaskiego Dzięki opatentowanemu systemowi 2 kliknięć nie ma potrzeby stosowania innych elementów budowlanych, takich jak śruby, zaciski czy profile! *obliczone na podstawie modułów solarnych 250 Wp

3 SOLARDIREKT the easy way łatwa instalacja prosty system 2 kliknięć łatwe planowanie łatwe łączenie z innymi elementami trwałość łatwy transport łatwe przechowywanie po prostu oszczędność WYMIARY I WAGA Czas montażu dla 1 kwp poniżej 2 minut Długość: 1419 mm Wysokość: 360 mm Szerokość: 300 mm Waga: 1.6 kg Kąt: 12 HDPE odporny na działanie promieniowania UV w czarnym kolorze Możliwe zastosowanie do prawie wszystkich modułów solarnych *obliczone na podstawie modułów solarnych 250 Wp KONSTRUKCJA NOŚNA POŁUDNIE KONSTRUKCJA NOŚNA WSCHÓD-ZACHÓD

4 SOLARDIREKT the easy way OKREŚLENIE WARTOŚCI BALASTÓW VARIOTWIN 4.0 Zgodnie z normą DIN 1055 klasyfikuje się opory powietrza dla budowli o wysokości do 300 m. Opory powietrza są określane w formie naporów wiatru oraz sił wiatru. Oddziałujące napory i siły klasyfikuje się z zastosowaniem prędkości wiatru, strefy wiatru, naporu prędkości, kategorii terenu oraz wysokości budynku. Nasz system montażu dachów płaskich VARIOTWIN 4.0 można stosować w konstrukcjach dachów płaskich oraz dachów jednospadowych o nachyleniu dachu wynoszącym 5 stopni. W celu określenia standardowej analizy bezpieczeństwa dla nośnika modułów VARIOTWIN 4.0, wpływy aerodynamiczne oraz konieczne obliczenia statyczne zgodnie z postanowieniami normy DIN oraz zostały wykonane przez biuro inżynieryjne zajmujące się statyką. Obliczenia statyczne dostarczają nam danych koniecznych do określenia wymaganych wartości balastów dla systemu montażowego VARIOTWIN 4.0. Za balast mogą służyć: między innymi płyty chodnikowe. Podane wartości balastów odnoszą się do Niemiec. W przypadku niejasnych uwarunkowań lokalnych SOLARDIREKT ENERGY GmbH & Co.KG zaleca zlecić badanie statyki budynku. Nie przejmujemy odpowiedzialności za kwestie związane ze statyką. Podane wartości odnoszą się wyłącznie do materiałów dystrybuowanych przez SOLAR- DIREKT ENERGY GmbH & Co.KG w tym kontekście. VARIOTWIN 4.0 został stworzony wyłącznie do zastosowania jako system montażowy do instalacji modułów fotowoltaicznych. SOLARDIREKT ENERGY GmbH & Co.KG nie odpowiada za inny sposób zastosowania poza wyżej opisanym. Na VARIOTWIN 4.0 można instalować prawie wszystkie ogólnodostępne systemy solarne. Montaż modułów fotowoltaicznych z zastosowaniem systemu montażu dachów płaskich VARIOTWIN jest dopuszczalny wyłączanie do montażu poprzecznego i powinien zostać wykonany przez wykwalifikowanych specjalistów. PERYFERIA PODZIAŁ VARIOTWIN 4.0 Wartości konieczne do określenia obliczenia balastów dla stref dachowych H i I oraz F i G muszą zostać wykonane stosowanie do uwarunkowań panujących na danym terenie. e = wysokość budynku Przykład: Wysokość budynku 10 m e = 10 m e/4 = 10 : 4 = 2,5 m e/10 = 10 : 10= 1 m

5 NSTRUKCJA

6 Systemy mocowania dla fotowoltaiki Zalecenia dotyczące montażu. Korpus dachu płaskiego dla obramowanych modułów PV Potrzebne narzędzia i materiały. Wkrętarka akumulatorowa Zestaw kluczy płaskich (10,13) Klucz do śrub z łbem walcowym o gnieździe sześciokątnym 5 mm Materiały i narzędzia do zamocowania systemu na dachu. Zwracamy uwagę na fakt, iż zalecenia dotyczące montażu odzwierciedlają stan techniki oraz długoletnie doświadczenie w instalacji naszych systemów. Ponieważ w przypadku każdego dachu należy uwzględnić jego indywidualną specyfikę, prosimy o udzielenie fachowych wyjaśnień przed instalacją. W szczególności należy spełnić wymagania statyczne. Podczas montażu sytemu należy przestrzegać obowiązujących norm i przepisów o zapobieganiu wypadkom (patrz strona 9).

7 Możliwości montażu na dachu Haki dachowe Montaż trójkątów jest możliwy tylko z zastosowaniem nośników systemowych. Nośniki systemowe są montowane bezpośrednio na hakach dachowych i tworzą konstrukcję nośną. Regulacja wysokości i regulację boków naszego haka dachowego, dachówka esówka ceramiczna, umożliwia montaż na wszystkich ogólnodostępnych pokryciach dachowych. Nie powoduje to nacisku na dachówkę. Kolejność montażu z zastosowaniem haka dachowego znajdą Państwo w zaleceniach dotyczących montażu dla dachu spadzistego. Śruby nasadowe W przypadku pokryć z płyt falistych lub blach trapezowych można zastosować śruby nasadowe Jest to możliwe w przypadku dachów spadzistych o maksymalnym pochyleniu dachu 20. Jeśli punkty mocowania na krokwiach mają mieć optymalne położenie z uwzględnieniem obliczonych statycznie odległości między trójkątami, trójkąty można zamontować na śrubach nasadowych bez lub z zastosowaniem kątowników. W takim przypadku nie jest wymagana konstrukcja nośna. W przypadku zastosowania śrub nasadowych bez kątowników, otwory montażowe w trójkącie należy dopasować do wymiaru śrub nasadowych. Jeśli odległość pomiędzy punktami mocowania nie jest optymalna, trójkąty należy zamontować na nośnikach systemowych (konstrukcja nośna). Kolejność montażu

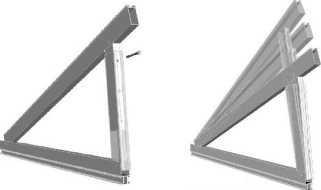

8 Brak ingerencji w dach. Jeśli ingerencja w dach nie jest możliwa, trójkąty można zamocować na obciążnikach. Przedtem należy sprawdzić nośność konstrukcji dachowej. Wskazówki dotyczące planowania Trójkąt Basic Vario Trójkąt Basic można przestawiać ręcznie w krokach 5, dostępne wersje: Trójkąt Basic Vario komplet Trójkąt Basic Vario oddzielnie Trójkąt Basic Vario komplet Trójkąt Basic Vario oddzielnie Trójkąt Basic Vario komplet Trójkąt Basic Vario oddzielnie Trójkąt Basic Vario, komplet jest dostarczany z 4 łącznikami krzyżowymi.

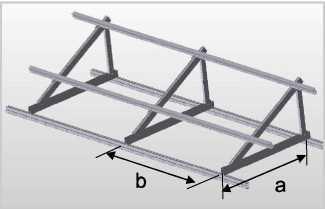

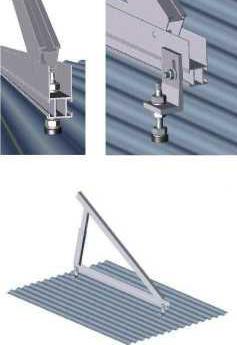

9 a Odległość między punktami zamocowania na konstrukcji nośnej trójkąt Basic Vario = 1200 mm b Odległość między trójkątami określana jest na podstawie obliczenia statycznego. Obramowane moduły pionowe Obramowane moduły poprzeczne Kolejność montażu korpusu dachu płaskiego w przypadku pokryć dachowych z blachy trapezowej

10 2 łączniki krzyżowe na jeden punkt Zamocować dostarczone kątowniki na śrubach nasadowych. (moment dokręcający M10: Nm; M12: Nm). Gdy wszystkie kątowniki są zamontowane, zamocować nośniki systemowe na kątownikach. Wsunąć śrubę młotkową do nośnika systemowego i zamontować na kątowniku za pomocą podkładki i nakrętki (moment dokręcający Nm). Zwrócić uwagę na właściwe ustawienie śrub młotkowych w kanale nośnika systemowego! Dostarczone przez nas materiały montażowe są przewidziane do montażu bez szyn montażowych. Wsunąć śrubę młotkową do trójkąta Basic i zamontować na kątowniku za pomocą podkładki i nakrętki. Zwrócić uwagę na właściwe ustawienie śruby młotkowej. Następnie na każdym trójkącie Basic luźno zacisnąć po 4 łączniki krzyżowe.

11 W przypadku modułów obramowanych, które są montowane pionowo, odległość między łącznikami krzyżowymi wynosi ok. 1/2 wysokości modułu. Odległość pozycji dolnych łączników krzyżowych wynosi ok. 1/4 wysokości modułu szyny podstawowej. Postępować zgodnie ze wskazówkami producenta modułu! Ustawić nośniki modułowe na łącznikach krzyżowych i zaczepić łączniki krzyżowe we wpuście łącznika modułowego. Za pomocą sznura ustawić nośniki modułowe tak, aby stały prosto względem siebie. Ponowne użyć łącznika, aby zamontować kolejne nośniki modułowe. Gdy wszystkie nośniki modułowe są prawidłowo ustawione, dokręcić śruby łączników krzyżowych (moment dokręcający 8-10 Nm). Wsunąć pierwszy moduł na nośniki modułowe, aż śruby zabezpieczenia przed zsunięciem dotkną dolnych nośników modułowych. Następnie wsunąć uchwyt końcowy na nośnik modułowy i moduł oraz dopasować wysokość ramy modułu. Dokręcić uchwyt końcowy wkręcając śrubę w lewą stronę (moment dokręcający 8-10 Nm). Zacisnąć uchwyt modułowy na nośniku modułowym i wsunąć go w moduł. Uchwyt modułowy powinien być zaciśnięty po obu stronach nośnika modułowego. Wsunąć kolejny moduł pod uchwyt modułowy, dopasować go do wysokości ramy modułu i dokręcić śrubę (moment dokręcający 8-10 Nm). Po zamontowaniu wszystkich modułów, zamocować uchwyt końcowy na końcu nośnika modułowego.

12 Informacje ogólne: Przed instalacją należy zapoznać się z instrukcją montażu modułu / laminatu lub uzyskać zgodę producenta odnośnie wyboru punktów zamocowania na module / laminacie! Podczas i po montażu nie wchodzić na profile! Istotne normy i przepisy: BGV A2 Materiały i urządzenia elektryczne BGV C22 Prace budowlane BGV D36 Drabiny i podesty BGV A1 Przepisy o zapobieganiu wypadkom Eurokod 0 (DIN EN 1990): Podstawy projektowania konstrukcji Eurokod 1 (DIN EN 1991): Oddziaływania na konstrukcje Eurokod 5 (DIN EN 1995): Projektowanie konstrukcji drewnianych Eurokod 9 (DIN EN 1999): Projektowanie konstrukcji aluminiowych DIN EN Wykonanie konstrukcji stalowych i aluminiowych - cześć: konstrukcje aluminiowe DIN VOB (znormalizowane warunki zlecania i wykonywania robót budowlanych) część C - Ogólne Warunki Techniczne dla Usług Budowlanych - Ogólna regulacja DIN VOB część C - Ogólne Warunki Techniczne dla Robót Budowlanych - Prace na rusztowaniach

13 NSTRUKCJA

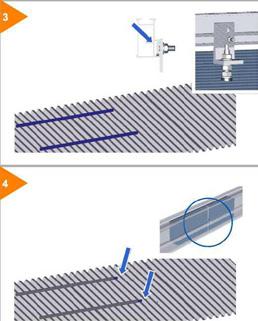

14 Zalecenia dotyczące montażu Dach płaski Zamontować śruby nasadowe w konstrukcji dachu. Informacje na temat odległości znajdują się w odnoszących się do danego projektu rysunkach montażowych. Zamocować dostarczone kątowniki na śrubach nasadowych. (moment dokręcający M10: Nm; M12: Nm). Gdy wszystkie kątowniki są zamontowane, zamocować nośniki systemowe na kątownikach. Wsunąć śrubę młotkową do nośnika systemowego i zamontować na kątowniku za pomocą podkładki i nakrętki (moment dociskający Nm). Zwrócić uwagę na właściwe ustawienie śrub młotkowych w kanale nośnika systemowego! Aby ustawić w rzędzie kilka nośników systemowych, wsunąć łącznik do połowy do już zamontowanego nośnika systemowego. Następnie wsunąć kolejny nośnik systemowy na łącznik. Mocno ścisnąć nośniki systemowe. Połączenie jest gotowe.

15 Informacje ogólne: Przed instalacją należy zapoznać się z instrukcją montażu modułu / laminatu lub uzyskać zgodę producenta odnośnie wyboru punktów zamocowania na module / laminacie! Podczas i po montażu nie wchodzić na profile! Istotne normy i przepisy: BGV A2 Materiały i urządzenia elektryczne BGV C22 Prace budowlane BGV D36 Drabiny i podesty BGV A1 Przepisy o zapobieganiu wypadkom Eurokod 0 (DIN EN 1990): Podstawy projektowania konstrukcji Eurokod 1 (DIN EN 1991): Oddziaływania na konstrukcje Eurokod 5 (DIN EN 1995): Projektowanie konstrukcji drewnianych Eurokod 9 (DIN EN 1999): Projektowanie konstrukcji aluminiowych DIN EN Wykonanie konstrukcji stalowych i aluminiowych - cześć: konstrukcje aluminiowe DIN VOB (znormalizowane warunki zlecania i wykonywania robót budowlanych) część C - Ogólne Warunki Techniczne dla Usług Budowlanych - Ogólna regulacja DIN VOB część C - Ogólne Warunki Techniczne dla Robót Budowlanych - Prace na rusztowaniach

16 NSTRUKCJA

17 Możliwośc Alpha + System nadachowy Instrukcja montażu i montażu na dachu Alpha1 Instrukcja montażu Montaż mocowań dachowych Mocowania dachowe mocuje się na konstrukcji dachu i są one elementem łączącym z szynami podstawowymi. Dopuszczalna odległość między mocowaniami dachowymi jest uzależniona od wymagań statycznych i należy ja określić indywidualnie dla każdego projektu, np. za pomocą narzędzia do określania Alpha*. Rodzaj mocowania dachowego należy wybrać odpowiednio do obciążenia statycznego, konstrukcji nośnej oraz pokrycia dachowego. W zależności od konstrukcji dachu oraz rodzaju mocowania dachowego montaż lub przygotowanie konstrukcji nośnej mogą różnić się od siebie lub też wymagać zastosowania dodatkowych działań. W przypadku wątpliwości należy skonsultować się ze specjalistycznym zakładem dekarskim. Poniżej został przedstawiony montaż na standardowych hakach dachowych. Poszczególne etapy montażu dla pozostałych rodzajów mocowań dachowych zostały opisane w rozdziale 8.

18 Przygotowanie konstrukcji nośnej dachu. Etapy montażu: Ustalić pozycję szyn podstawowych i mocowań dachowych na dachu z uwzględnieniem planu obiektu, układu cegieł i krokwi oraz dopuszczalnego zakresu zacisku stosowanych modułów PV. Podnieść lub usunąć dachówki w odpowiednich miejscach. Szkody w budynku i systemie PV na skutek nieprawidłowego montażu UWAGA: Nieprawidłowe odległości pomiędzy mocowaniami dachowymi mogą spowodować szkody w budynku i systemie PV. Przygotować punkty mocowania konstrukcji nośnej do prawidłowego montażu oraz wystarczająco nośną i szeroką, równą powierzchnię nośną. UWAGA: W zależności od konstrukcji dachu, rodzaju mocowania dachowego oraz wymagań statycznych, konieczne może okazać się wykonanie dodatkowych czynności budowlanych w punktach mocowania. Powierzchnie nośne o niewystarczającej szerokości należy poszerzyć w sposób fachowy, np. w przypadku konstrukcji z listew kontrujących lub łączonych. Alpha1 Instrukcja montażu 1 Hak dachowy zamocować na krokwi za pomocą 3 wkrętów do drewna 6x80mm. Przestrzegać marginesów dla wiercenia w drewnie. Osadzanie mocowania dachowego, tu: standardowy hak dachowy

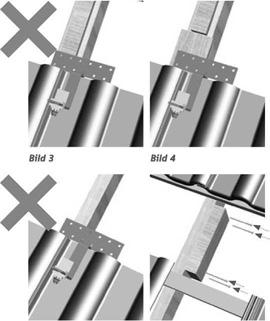

19 Etapy montażu: Ustawić i ew. podścielić hak dachowy, pionowy i poziomy grzbiet haka dachowego nie może dotykać znajdującej się pod nim dachówki. Ustawić hak dachowy. Szkody w budynku i systemie PV na skutek nieprawidłowego montażu UWAGA Nieprawidłowo zamontowane haki dachowe mogą wypaść. Każdy hak dachowy mocować w konstrukcji nośnej za pomocą określonej liczby śrub! Podczas wkładania śrub przestrzegać prawidłowych marginesów. Ew. przygotować konstrukcję nośną pod względem konstrukcyjnym. Wstawianie dachówek Etapy montażu: Spodnią stronę dachówki przygotować tak, aby można było ponownie wstawić czystą dachówkę i aby nie odstawała mimo znajdującego się pod nią haka dachowego.

20 Szkody w budynku spowodowane nieszczelnością UWAGA: Nieprawidłowo zamontowane haki dachowe oraz nieprawidłowo przeprowadzone odtworzenie przeciwdeszczowego pokrycia dachu mogą powodować nieszczelność. Przed montażem upewnić się, że wybrano wariant mocowania dachowego odpowiedni do dachu oraz jego wymagań! Nie montować nieodpowiednich mocowań dachowych! Podczas montażu mocowania dachowego ściśle przestrzegać instrukcji montażu! Fachowo wykonywać wnęki w dachówkach oraz ew. konieczne dodatkowe działania budowlane. W przypadku wątpliwości należy skonsultować się ze specjalistycznym zakładem dekarskim. Ponownie włożyć dachówki. Ew. przeprowadzić dodatkowe działania budowlane w celu odtworzenia zabezpieczenia przed opadami. Montaż szyn podstawowych Układanie i ustawiania szyn podstawowych Szyny podstawowe służą za powłokę modułu i są dostępne w różnych grubościach i długościach. Montaż dla każdej z nich jest taki sam. Etapy montażu: Wstępnie zamontować śrubę młotkową i nakrętkę blokującą na haku dachowym (nakrętka powinna być skierowana w kierunku rynny, łeb śruby w kierunku kalenicy). Wyłożyć wszystkie szyny na każdy tok szynowy (patrz rozdział 4), ew. wykonać konieczne docięcia szyn. Rozłożyć szyny podstawowe na dachu.

21 UWAGA: Dopuszczalny wspornik (wystawanie luźnych końców szyn poza ostatnie mocowanie dachowe) jest ograniczony do maks. 30 cm. Zwrócić uwagę na to, aby nie przekraczać tego wymiaru. Długość połączonych toków szynowych nie powinna przekraczać 12 m. Następnie należy uwzględnić szczelinę dylatacyjną (ok. 5 cm). Nie instalować modułów poza szczeliną dylatacyjną. Potrzebna łączna długość szyn wynika z szerokości pola modułu (patrz rozdział 4). Alpha1 Instrukcja montażu. Przytrzymać szynę na haku dachowym, łeb śruby młotkowej umieścić w bocznym kanale, luźno zamocować śrubę (1/4 obrotu) w kanale bocznym szyny podstawowej, luźno dokręcić nakrętkę. Uszkodzenie materiału na skutek nieprawidłowego montażu UWAGA: Nieprawidłowo zamontowane śruby młotkowe mogą wyskoczyć. Zdjęcie 4 Podczas wkręcania śrub młotkowych zwracać uwagę, aby łeb śruby był prawidłowo pionowo osadzony w kanale! Podczas układania szyn i ostatecznego mocowania śrub młotkowych zwrócić uwagę na to, aby łeb śruby przez nieuwagę nie przedostał sie na nieprawidłową pozycję! Przestrzegać podanego momentu dokręcającego wynoszącego 20 Nm! Układanie szyn podstawowych za pomocą sznura i poziomicy. okręcanie nakrętek blokujących - moment dokręcający 20 Nm. Zwrócić uwagę na prawidłowe ułożenie śrub młotkowych w kanale szyny.

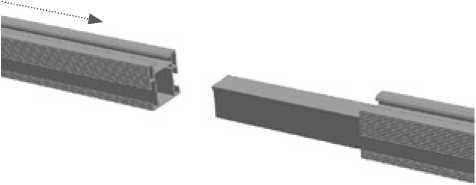

22 Łączenie szyn podstawowych Do łączenia poszczególnych szyn podstawowych służą łączniki szyn. Dla każdej grubości szyn istnieją dwie wersje łączników, wewnętrzne i zewnętrzne. Etapy montażu dla łączników wewnętrznych zostały przedstawione poniżej, montaż łączników zewnętrznych został opisany w rozdziale EEtapy montażu: Wsunąć łącznik aż do oporu do pierwszej szyny podstawowej.

23 Montaż modułów Moduły montować kolejno na szynach podstawowych. Mounting Systems GmbH zaleca montaż modułów, rozpoczynając od jednej strony. Do mocowania modułów służą uchwyty modułów oraz uchwyty końcowe modułów. Jeden uchwyt końcowy może przytrzymać jeden moduł. Uchwyty modułów należy umieścić pomiędzy dwoma modułami. Montaż Clickstone Do montażu modułów służą Clickstone. Clickstone to specjalny klips, za pomocą którego mocuje się uchwyty modułów na szynie podstawowej. Do montażu potrzebny jest również klucz do śrub z łbem walcowym o gnieździe sześciokątnym 5 mm. Clickstone można umieścić w szynie podstawowej od góry kanału szyny. Etapy montażu: Lekko ukośnie umieścić Clickstone w kanale szyny. Wcisnąć Clickstone w dół. Clickstone powinien zaskoczyć w szynę podstawową. UWAGA: Kształt Clickstone jest dokładnie taki sam jak profil kanału szyny. Clickstone świadomie został skonstruowany tak, aby ciężko chodził, co ma zapobiec niechcianemu ześlizgnięciu się w przypadku pionowego przebiegu szyn. W celu przesunięcia Clickstone lekko nacisnąć śrubę od góry i lekko uciskając poruszyć Clickstone wzdłuż kanału szyny. Dokręcić śrubę z z łbem walcowym o gnieździe

24 UWAGA: Noski wewnętrznej strony Clickstone zostały skonstruowane tak, aby przy dokręconej śrubie mechanicznie zapobiegały wyskoczeniu. Odpowiednio należy ponownie wykręcić śrubę powyżej noska przed ponownym usunięciem Clickstone z szyny podstawowej poprzez ściśnięcie i podniesienie. Uszkodzenie materiału na skutek nieprawidłowego montażu Nieprawidłowo zamontowane Clickstone mogą wyskoczyć. Moduły PV mogą upaść i ulec. Wszystkie łączenia Clickstone montować zgodnie z instrukcją. Uszkodzenie materiału wskutek zdeformowanych Clickstone Użycie wyraźnie zdeformowanych Clickstone nie gwarantuje bezpiecznego zamocowania modułów. Moduły PV mogą upaść i ulec uszkodzeniu. Używać wyłącznie Clickstone, których noski są ustawione równolegle względem się, podczas ich zaskakiwania powinien być słyszalny wyraźny dźwięk. Przed montażem wymienić zdeformowane Clickstone. Moduły krawędziowe systemu PV (w przypadku montażu pionowego lewa i prawa szczelina modułu) mocuje się po stronie zewnętrznej za pomocą dwóch uchwytów końcowych modułów.

25 Etapy montażu: Nałożyć i ustawić moduł zewnętrzny. Szyna podstawowa 30 mm powinna wystawać poza stronę zewnętrzną pola. Umieścić Clickstone uchwytu końcowego modułu w kanale szyny podstawowej. Uchwyt końcowy modułu wepchnąć całkowicie na ramę modułu (maksymalny dopuszczalny wymiar szczeliny 1 mm). Dokręcić śrubę (moment dokręcający 8 Nm) i zacisnąć moduł. Uszkodzenie materiału na skutek ni prawidłowego montażu UWAGA: Nieprawidłowo zamocowane moduły mogą upaść i ulec uszkodzeniu. Mocowanie modułów na zewnątrz Mocowanie modułów wewnątrz Instrukcja montażu pomiędzy dwoma modułami zamocować każdorazowo dwa uchwyty modułu. Etapy montażu: Umieścić Clickstone uchwytu modułu w kanale szyny podstawowej. Uchwyt modułu całkowicie dosunąć do ramy już zamontowanego modułu. Dosunąć drugi moduł do uchwytu modułu (maksymalny dopuszczalny wymiar szczeliny pomiędzy dwoma modułami: 9 mm) i ustawić go.

26 Uszkodzenie materiału na skutek nieprawidłowego montażu UWAGA Nieprawidłowo zamocowane moduły mogą upaść i ulec uszkodzeniu. Clickstone powinien prawidłowo zaskoczyć. Całkowicie dosunąć moduł do uchwytu modułu. Podczas dokręcania śruby moment dokręcający powinien wynosić 8 Nm. Po montażu sprawdzić, czy moduł jest prawidłowo osadzony. Dokręcić śrubę (moment dokręcający 8 Nm) i zacisnąć moduł. Mocowanie kolejnych rzędów modułów Etapy montażu: Moduły w górnych rzędach dosunąć od góry do modułów w dolnym rzędzie. Ze względów optycznych można również zostawić odstęp od dolnego modułu. UWAGA Do pomiaru odstępu można użyć np. uchwytu modułu. Pozwoli to uzyskać idealne odstępy w poziomie i w pionie. Za pomocą uchwytów końcowych modułów oraz uchwytów modułów zamocować moduły analogicznie do pierwszego rzędu.

27 Informacje ogólne: Przed instalacją należy zapoznać się z instrukcją montażu modułu / laminatu lub uzyskać zgodę producenta odnośnie wyboru punktów zamocowania na module / laminacie! Podczas i po montażu nie wchodzić na profile! Istotne normy i przepisy: BGV A2 Materiały i urządzenia elektryczne BGV C22 Prace budowlane BGV D36 Drabiny i podesty BGV A1 Przepisy o zapobieganiu wypadkom Eurokod 0 (DIN EN 1990): Podstawy projektowania konstrukcji Eurokod 1 (DIN EN 1991): Oddziaływania na konstrukcje Eurokod 5 (DIN EN 1995): Projektowanie konstrukcji drewnianych Eurokod 9 (DIN EN 1999): Projektowanie konstrukcji aluminiowych DIN EN Wykonanie konstrukcji stalowych i aluminiowych - cześć: konstrukcje aluminiowe DIN VOB (znormalizowane warunki zlecania i wykonywania robót budowlanych) część C - Ogólne Warunki Techniczne dla Usług Budowlanych - Ogólna regulacja DIN VOB część C - Ogólne Warunki Techniczne dla Robót Budowlanych - Prace na rusztowaniach

28 NSTRUKCJA

29 Instrukcja montażu System montażowy dachów płaskich VarioTwin Large to nowy, stworzony przez SOLRADIREKT i zgłoszony do opatentowania system, który zachwyca swą zmienną formą oraz stabilnością. VarioTwin Large umożliwia niekończoną konstrukcję, którą może ograniczyć jedynie dostępna powierzchnia. Elastyczne wymiary ustawienia umożliwiają całkowite rzędowe pokrycie dachu - bez międzyprzestrzeni podczas montażu, a co za tym idzie, bez przestrzeni, którą umożliwiają ingerencję wiatru. Łączenie poszczególnych elementów odbywa się za pośrednictwem systemu wsuwanego VarioTwin Large. Konstrukcyjną stabilność systemu zapewnia montaż aluminiowych profili nośnych, które służą jednocześnie za element mocujący do montażu poprzecznego modułów solarnych. Uniwersalny sposób budowy, a dzięki temu elastyczny montaż gwarantują również optymalne rozłożenie balastu oraz łatwe balastowanie. Boczny otwór VarioTwin Large zapobiega tworzeniu się zatorów ciepła i wynikającego z nich zmniejszenia wydajności modułów solarnych. Dodatkowo wywiercone otwory umożliwiają łatwe odwadnianie i instalację zacisków kabli. VarioTwin Large SOLARDIREKT (R)Ewolucja wśród systemów mocowania Szybki i łatwy montaż oraz niewielkie balastowanie Możliwość zastosowania do prawie wszytskich ogólnodostępnych modułów solarnych Optymalne chłodzenie dzięki konstrukcyjnej wentylacji bocznej Montaż bez ingerencji w pokrycie dachu Dowolność w doborze długości systemu Materiał HDPE / nie przewodzi energii elektrycznej

30 Wskazówki bezpieczeństwa Bezpieczna praca Należy przestrzegać: - wskazówek bezpieczeństwa z niniejszej instrukcji montażu - wewnętrznych przepisów pracy i bezpieczeństwa - obowiązujących krajowych przepisów o zapobieganiu wypadkom - przepisów BHP właściwych związków zawodowych Przygotowanie Przed rozpoczęciem pracy należy zapoznać się ze wszystkimi elementami budowlanymi i ich funkcjami. Dopuszczalne obciążenia, łączny ciężar, wiatr oraz ciężar pokrywy śnieżnej zgodnie z aktualnie obowiązującymi normami i przepisami. Przez rozpoczęciem montażu zabezpieczyć powierzchnię roboczą. Podczas montażu Zabrania się zmiany lub modyfikowania systemu montażowego. Podczas montażu należy uwzględnić wpływy środowiskowe (np. wiatr, deszcz). Sprawdzić prawidłowość konstrukcji i jej zabezpieczenia. Informacje ogólne Przeznaczenie System montażowy VarioTwin Large został stworzony do łatwego montażu na dachach płaskich. Użytkowanie zgodnie z przeznaczeniem System VarioTwin Large można montować wyłącznie: - po dokładnym przeczytaniu i zrozumieniu instrukcji montażu i wskazówek bezpieczeństwa - jeśli posiadają Państwo fachowe wykształcenie - po sprawdzeniu miejscowych uwarunkowań i jeśli są one zgodne z wymaganiami. W przypadku braku pewności, zalecamy wykonanie obliczenia statycznego zgodnie z normami i przepisami obowiązującymi w miejscu instalacji. W przypadku zastosowania systemu w innym niz ww. celu, jako producent nie przejmujemy odpowiedzialności za bezpieczeństwo i gwarancję; w taim przypadku ryzyko ponosi wyłącznie użytkownik. Dane techniczne: VarioTwin Large 27 VarioTwin Large 15 Zastrzegamy sobie możliwość wprowadzania zmian w związku z rozwojem technicznym.

31 SOLARDIREKT the easy way Przygotowanie do montażu Sprawdzić, czy powierzchnia montażowa posiada wystarczającą nośność. Na stronie znajdują się przykłady na obliczenie ciężaru. - Sprawdzić, czy powierzchnia montażowa nie jest uszkodzona! - Na powierzchni dachu określić ustawienie systemu (kierunek południowy). - Przetransportować system montażowy i narzędzia na powierzchnię montażową. Podczas wykonywania prac na dachu przestrzegać wskazówek bezpieczeństwa. W razie konieczności, użyć włókniny lub maty ochronnej jako podłoża do VarioTwin Large. W przypadku dachów z folii plastikowych użyć włókniny! (Służy do oddzielenia arkuszy dachowych z tworzywa sztucznego i maty z granulatu gumowego w celu zapobiegnięcia działaniu plastyfikatorów). Zastosowanie mat ochronnych zapobiega ześlizgnięciu się VarioTwin Large i chroni powłokę dachową. - Pionowo lub poziomo ułożyć profile aluminiowe na systemie montażowym VarioTwin Large. - Profile montażowe nie są objęte zakresem dostawy! Skierować osobne zapytanie do SOLARDIREKT ENEGRY GmbH lub zastosować profile montażowe posiadane przez użytkownika (szerokość do 50 mm). - Zestaw śrub wsunąć do profili montażowych. - Śruby wsunąć do systemu montażowego VarioTwin Large do wysokości otworów montażowych. - Obrócić profile montażowe, śruby powinny znajdować się w otworach montażowych. - Od dołu zamocować śruby z nakrętką kołnierzową. - Wprowadzić kamień do wpustu profilu w celu zamontowania zacisku końcowego SDM. - Napełnić system montażowy VarioTwin Large odpowiednią ilością balastu, zgodnie z obliczeniem balastowania w karcie produktu VarioTwin Large. - Ciężar balastu jest uzależniony od wielu czynników. Na stronie com znajdują się przykłady na obliczenie ciężaru.
