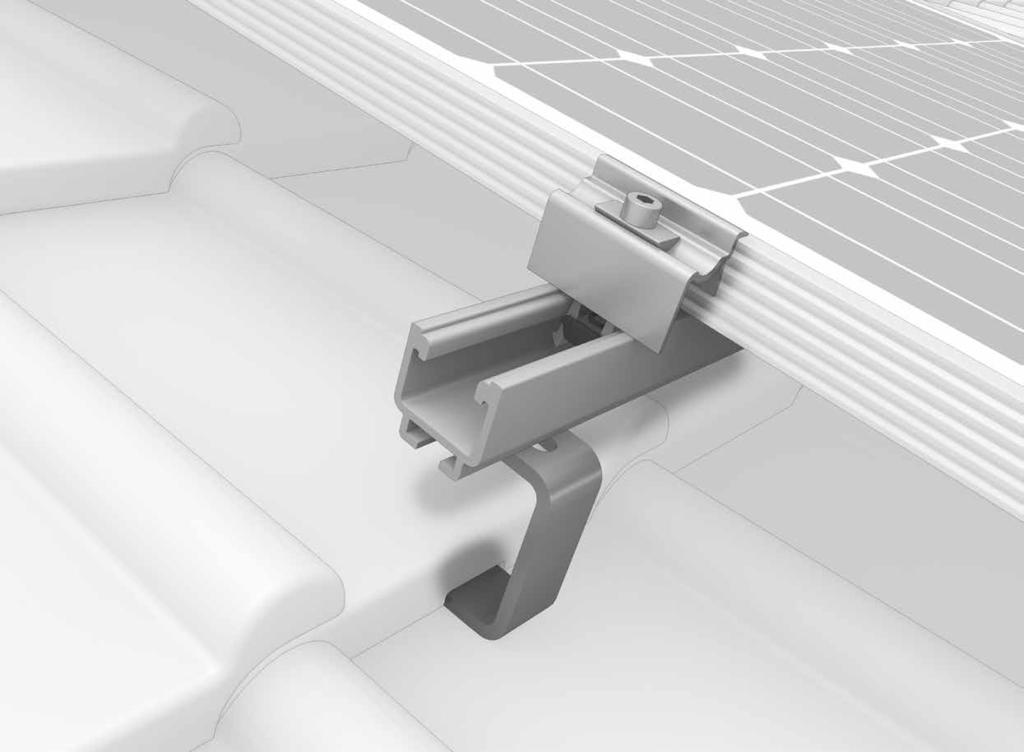

Systemy montażowe do instalacji solarnych. Instrukcja montażu. SolidRail System Haki dachowe do esówek.

Transkrypt

1 Systemy montażowe do instalacji solarnych Instrukcja montażu SolidRail System Haki dachowe do esówek

2 Treść TTPrzegląd narzędzi 3 TTOgólne zasady bezpieczeństwa 4 TTZasady ogólne Wymogi dotyczące dachu Ważne informacje dotyczące montażu TTElementy konstrukcyjne Portrait assembly Additional items landscape assembly TTAssembly 9 Portrait 9 Landscape 12 TTNotes Sprawdzona jakość potwierdzona wieloma certyfikatami K2 Systems zapewnia bezpieczny montaż, najwyższą jakość i precyzję. Nasi klienci i partnerzy wiedzą o tym od dawna. Niezależne jednostki sprawdziły, potwierdziły i certyfikowały nasze kompetencje i produkty. Na stronie można znaleźć nasze certyfikaty jakości i produktów. 2 14

3 Przegląd narzędzi 6 mm 15 mm 25 / Nm (4,5-22,2 lb-ft) 6 mm 15 mm 3,0 m 6,0 m 3

4 Ogólne zasady bezpieczeństwa Uwaga: przestrzegać naszych Ogólnych Zasad Montażu. Są one dostępne na stronie TTInstalacje mogą montować i uruchamiać wyłącznie osoby, które z uwagi na kompetencje zawodowe (np. wykształcenie lub działalność), ew. doświadczenie, potrafią zagwarantować przepisowe wykonanie tych prac. TTPrzed montażem sprawdzić, czy produkt spełnia obowiązujące lokalnie wymogi statyczne. W przypadku instalacji dachowych zawsze sprawdzać nośność dachu inwestycji. TTKoniecznie przestrzegać krajowych i właściwych dla danego regionu przepisów budowlanych, norm i regulacji w zakresie ochrony środowiska. TTPrzestrzegać przepisów bhp, stosownych norm i przepisów branżowych! W szczególności należy przy tym przestrzegać następujących zasad: Nosić odzież ochronną (przede wszystkim hełm ochronny, obuwie robocze i rękawice robocze). Podczas prac na dachach przestrzegać przepisów dotyczących prac na dachu (np.: stosować: zabezpieczenia przed upadkiem z wysokości, rusztowanie z pomostem od wysokości okapu dachowego 3 m itp.). Na czas montażu musi być stale obecna druga osoba, która w razie wypadku szybko udzieli pomocy. TTSystemy montażowe K2 są stale udoskonalane, co może powodować zmiany w procesie montażu. Z tego względu przed przystąpieniem do prac trzeba sprawdzić aktualność instrukcji montażu na stronie Na życzenie możemy również wysłać aktualną wersję instrukcji. TTPrzestrzegać instrukcji montażu opracowanych przez producentów modułów. TTWyrównanie potencjałów pomiędzy poszczególnymi elementami instalacji należy wykonać zgodnie z przepisami danego kraju. TTPrzez cały czas trwania montażu na miejscu musi być dostępny przynajmniej jeden egzemplarz instrukcji montażu. TTNie ponosimy odpowiedzialności prawnej za wady ani szkody powstałe w wyniku nieprzestrzegania naszych zaleceń i instrukcji montażu, niezastosowania wszystkich komponentów systemu oraz stosowania części nabytych u konkurencji. W takich przypadkach odpowiedzialność z tytułu rękojmi jest wykluczona. TTW przypadku nieprzestrzegania naszych Ogólnych Zasad Bezpieczeństwa oraz stosowania części nabytych u konkurencji spółka K2 Systems GmbH zastrzega sobie wyłączenie odpowiedzialności. TTW przypadku przestrzegania wszystkich zasad bezpieczeństwa oraz prawidłowego montażu instalacji okres gwarancji wynosi 12 lat! Przestrzegać naszych warunków gwarancji dostępnych na stronie Na życzenie możemy je oczywiście również wysłać. TTDemontaż systemu odbywa się w kolejności odwrotnej do montażu. T T Elementy konstrukcyjne K2 ze stali nierdzewnych są dostępne w różnych klasach odporności na korozję. Należy zawsze dokładnie sprawdzić ewentualne obciążenie korozyjne każdego elementu lub konstrukcji. 4

5 Zasady ogólne Przestrzegać bezwzględnie ogólnych przepisów montażowych. Są one dostępne na: System haków dachowych do esówek można stosować w większości przypadków obciążenia wiatrem i śniegiem. Do obliczenia rozstawu podpór zalecamy użycie naszego narzędzia obliczeniowego K2 Base On. Nawet jeśli przez zastosowanie czynników zwiększających bezpieczeństwo system spełnia wyższe wymogi, w przypadku przekroczenia zalecanych wartości należy skonsultować się ze swoim doradcą z K2 Systems. Wymogi dotyczące dachu TTWystarczająca siła przytrzymująca pokrycie dachu przy konstrukcji nośnej ew. podłożu TTNachylenie dachu: 5-75 Ważne informacje dotyczące montażu TTPrzestrzegać ogólnych norm i przepisów dotyczących ochrony odgromowej. W razie potrzeby zlecić specjaliście zaprojektowanie instalacji odgromowej (ew. stosować zaciski odgromowe). Przestrzegać przy tym obowiązujących lokalnie przepisów. TTCo maks. 18,8 m zapewnić przegrody termoizolacyjne pomiędzy elementami. TTZacisków środkowych i końcowych paneli nie montować na styku szyn. Odległość od styku szyn min. 50 mm. TTZachować odległość co najmniej 50 mm od końca szyny do ramy panelu. TTMoment dokręcenia wszystkich zacisków wynosi 14 Nm. TTPrzestrzegać wytycznych producenta paneli co do miejsca montażu zacisków i montażu paneli (patrz karta techniczna paneli opracowana przez producenta). TTAby uniknąć pękania dachówek przy dużych obciążeniach śniegiem, podłożyć pod wysięgnik haka odpowiednie podkładki (z blachy). TTNie wchodzić na hak dachowy, nie używać jako pomocy do wchodzenia! TTWymiarowanie i pozycjonowanie stosowanych wkrętów do drewna wykonać zgodnie z obowiązującymi instrukcjami. T T Izolacja montowana na dachu ew. kontrłaty: aby zapewnić równomierne rozmieszczenie śrub dystansowych, używać śrub specjalnych. 5

6 Elementy konstrukcyjne Montaż w układzie pionowym

7 1 Numer artykułu specyficzny dla danej instalacji! Hak dachowy 2 Numer artykułu specyficzny dla danej instalacji! Wkręt do drewna Heco Topix, z łbem talerzowym Hak dachowy ze stali szlachetnej Vario 1 Vario 2 Coppo 3 Numer artykułu specyficzny dla danej instalacji! Szyna montażowa SolidRail Nakrętka kołnierzowa z uzębieniem blokującym M Śruba z łbem młoteczkowym M / Numer artykułu specyficzny 7 Uniwersalny zacisk dla danej instalacji! końcowy panelu Zacisk końcowy panelu OneEnd standardowy / Uniwersalny zacisk środkowy panelu OneMid Numer artykułu specyficzny dla danej instalacji! Zacisk środkowy panelu XS 8 Numer artykułu specyficzny 9 Numer artykułu specyficzny 10 dla danej instalacji! dla danej instalacji! Komplet łączników szyn Kapturek końcowy SolidRail SolidRail EndCap Zacisk kablowy Omega Kabel-Clip 7

8 Elementy konstrukcyjne Artykuły dodatkowe do montażu w układzie poziomym Nakrętka wpuszczana MK Climber 36/ Śruba z łbem walcowym M8 20 Numer artykułu specyficzny dla danej instalacji! SingleRail 36/50 Opcjonalnie: / SingleRail 36/50 Connector Set komplet łączników 8

9 Montaż Układ pionowy 1 2! a 5 mm a 9

10 3! 35 Nm 4! 35 Nm 10

11 5! 14 Nm 6! 14 Nm 11

12 Montaż Układ poziomy 1! 16 Nm 2 12

13 3! 16 Nm 4 funkcja nośna statyczna 2 funkcja pojedyncza 4 13

14 Notatki 14

15 15

16 Systemy montażowe do instalacji solarnych Dziękujemy za wybór systemu montażowego K2. Systemy K2 są szybkie i łatwe w montażu. Mamy nadzieję, że ta instrukcja będzie pomocna. Będziemy wdzięczni za wszelkie sugestie, pytania czy propozycje ulepszeń. Wszystkie dane kontaktowe są dostępne na stronie: TTwww.k2-systems.com/en/contact TTInfolinia serwisowa: +49 (0) Obowiązuje prawo niemieckie z wyłączeniem Konwencji Narodów Zjednoczonych o umowach międzynarodowej sprzedaży towarów. Właściwością miejscową sądu jest Stuttgart. Obowiązują nasze Ogólne Warunki Dostaw; dostępne na stronie: K2 Systems GmbH Industriestraße Renningen Germany +49 (0) info@k2-systems.com Pantile Roof Hook Assembly PL V Zmiany zastrzeżone Zdjęcia produktów prezentują wyroby przykładowe i mogą się różnić od oryginału.
