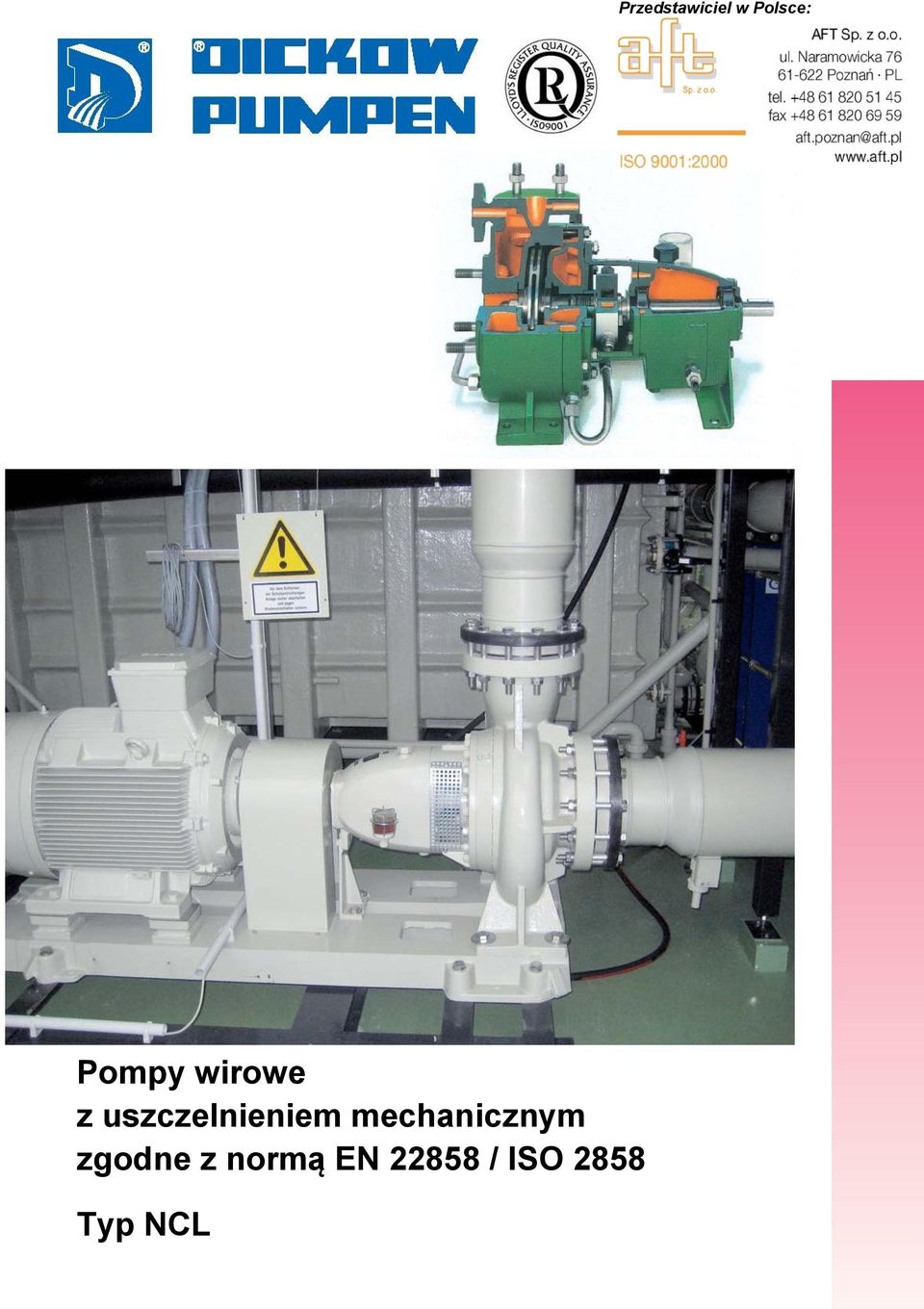

1 Przedstawiciel w Polsce: Pompy wirowe z uszczelnieniem mechanicznym zgodne z normą EN / ISO 2858 Typ NCL

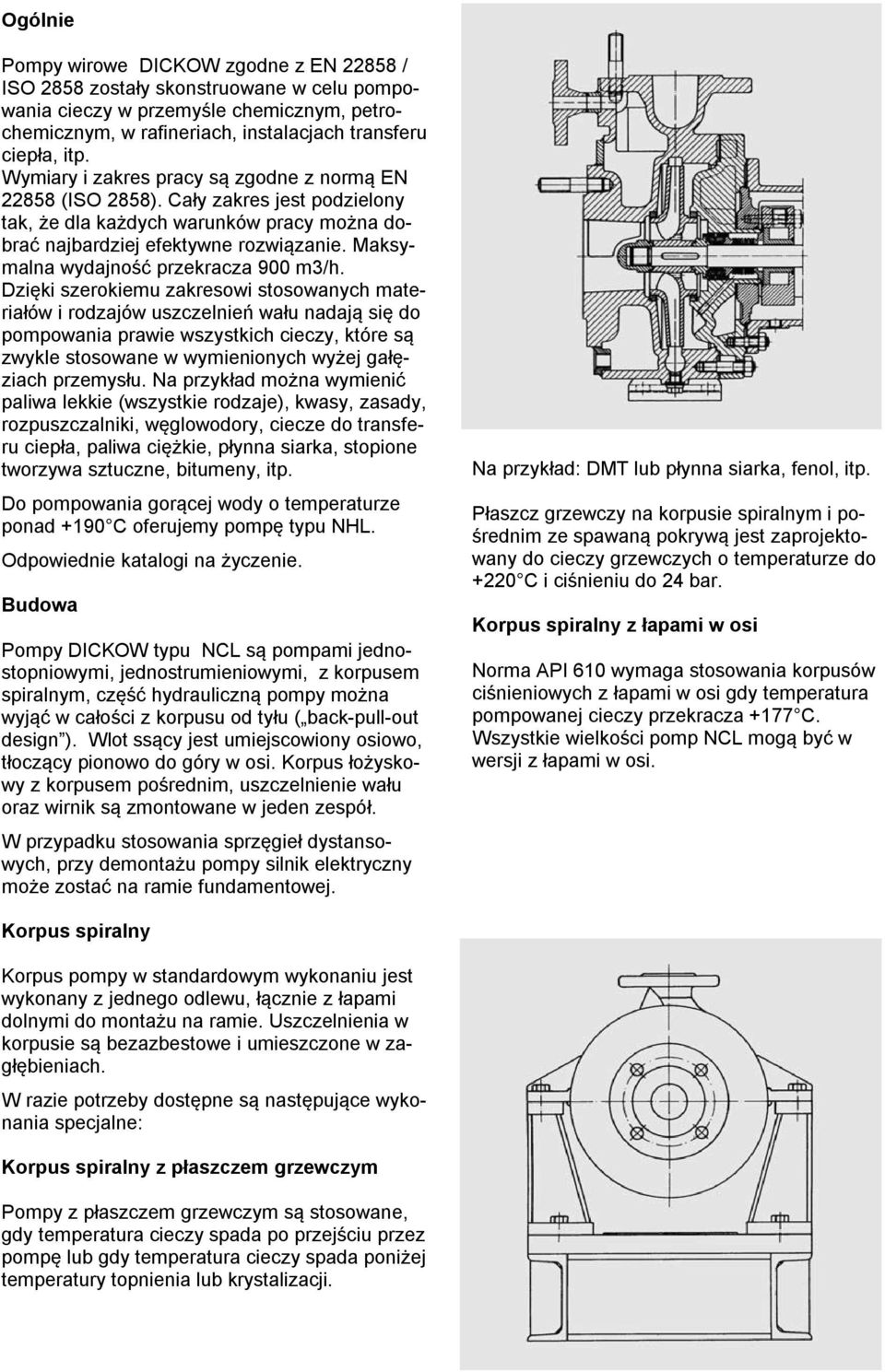

2 Ogólnie Pompy wirowe DICKOW zgodne z EN / ISO 2858 zostały skonstruowane w celu pompowania cieczy w przemyśle chemicznym, petrochemicznym, w rafineriach, instalacjach transferu ciepła, itp. Wymiary i zakres pracy są zgodne z normą EN (ISO 2858). Cały zakres jest podzielony tak, że dla każdych warunków pracy można dobrać najbardziej efektywne rozwiązanie. Maksymalna wydajność przekracza 900 m3/h. Dzięki szerokiemu zakresowi stosowanych materiałów i rodzajów uszczelnień wału nadają się do pompowania prawie wszystkich cieczy, które są zwykle stosowane w wymienionych wyżej gałęziach przemysłu. Na przykład można wymienić paliwa lekkie (wszystkie rodzaje), kwasy, zasady, rozpuszczalniki, węglowodory, ciecze do transferu ciepła, paliwa ciężkie, płynna siarka, stopione tworzywa sztuczne, bitumeny, itp. Do pompowania gorącej wody o temperaturze ponad +190 C oferujemy pompę typu NHL. Odpowiednie katalogi na życzenie. Budowa Pompy DICKOW typu NCL są pompami jednostopniowymi, jednostrumieniowymi, z korpusem spiralnym, część hydrauliczną pompy można wyjąć w całości z korpusu od tyłu ( back-pull-out design ). Wlot ssący jest umiejscowiony osiowo, tłoczący pionowo do góry w osi. Korpus łożyskowy z korpusem pośrednim, uszczelnienie wału oraz wirnik są zmontowane w jeden zespół. W przypadku stosowania sprzęgieł dystansowych, przy demontażu pompy silnik elektryczny może zostać na ramie fundamentowej. Na przykład: DMT lub płynna siarka, fenol, itp. Płaszcz grzewczy na korpusie spiralnym i pośrednim ze spawaną pokrywą jest zaprojektowany do cieczy grzewczych o temperaturze do +220 C i ciśnieniu do 24 bar. Korpus spiralny z łapami w osi Norma API 610 wymaga stosowania korpusów ciśnieniowych z łapami w osi gdy temperatura pompowanej cieczy przekracza +177 C. Wszystkie wielkości pomp NCL mogą być w wersji z łapami w osi. Korpus spiralny Korpus pompy w standardowym wykonaniu jest wykonany z jednego odlewu, łącznie z łapami dolnymi do montażu na ramie. Uszczelnienia w korpusie są bezazbestowe i umieszczone w zagłębieniach. W razie potrzeby dostępne są następujące wykonania specjalne: Korpus spiralny z płaszczem grzewczym Pompy z płaszczem grzewczym są stosowane, gdy temperatura cieczy spada po przejściu przez pompę lub gdy temperatura cieczy spada poniżej temperatury topnienia lub krystalizacji.

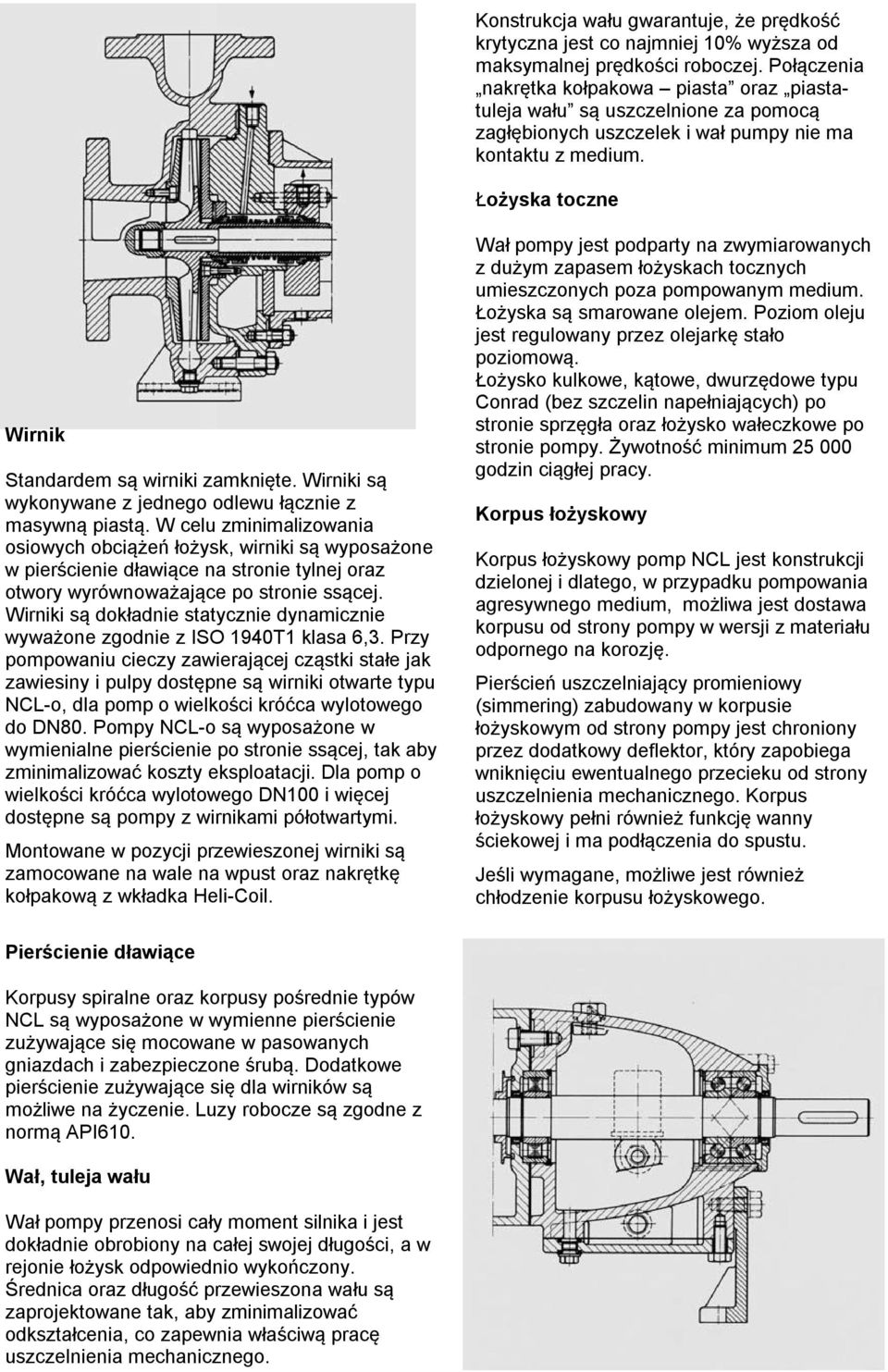

3 Konstrukcja wału gwarantuje, że prędkość krytyczna jest co najmniej 10% wyższa od maksymalnej prędkości roboczej. Połączenia nakrętka kołpakowa piasta oraz piastatuleja wału są uszczelnione za pomocą zagłębionych uszczelek i wał pumpy nie ma kontaktu z medium. Łożyska toczne Wirnik Standardem są wirniki zamknięte. Wirniki są wykonywane z jednego odlewu łącznie z masywną piastą. W celu zminimalizowania osiowych obciążeń łożysk, wirniki są wyposażone w pierścienie dławiące na stronie tylnej oraz otwory wyrównoważające po stronie ssącej. Wirniki są dokładnie statycznie dynamicznie wyważone zgodnie z ISO 1940T1 klasa 6,3. Przy pompowaniu cieczy zawierającej cząstki stałe jak zawiesiny i pulpy dostępne są wirniki otwarte typu NCL-o, dla pomp o wielkości króćca wylotowego do DN80. Pompy NCL-o są wyposażone w wymienialne pierścienie po stronie ssącej, tak aby zminimalizować koszty eksploatacji. Dla pomp o wielkości króćca wylotowego DN100 i więcej dostępne są pompy z wirnikami półotwartymi. Montowane w pozycji przewieszonej wirniki są zamocowane na wale na wpust oraz nakrętkę kołpakową z wkładka Heli-Coil. Wał pompy jest podparty na zwymiarowanych z dużym zapasem łożyskach tocznych umieszczonych poza pompowanym medium. Łożyska są smarowane olejem. Poziom oleju jest regulowany przez olejarkę stało poziomową. Łożysko kulkowe, kątowe, dwurzędowe typu Conrad (bez szczelin napełniających) po stronie sprzęgła oraz łożysko wałeczkowe po stronie pompy. Żywotność minimum godzin ciągłej pracy. Korpus łożyskowy Korpus łożyskowy pomp NCL jest konstrukcji dzielonej i dlatego, w przypadku pompowania agresywnego medium, możliwa jest dostawa korpusu od strony pompy w wersji z materiału odpornego na korozję. Pierścień uszczelniający promieniowy (simmering) zabudowany w korpusie łożyskowym od strony pompy jest chroniony przez dodatkowy deflektor, który zapobiega wniknięciu ewentualnego przecieku od strony uszczelnienia mechanicznego. Korpus łożyskowy pełni również funkcję wanny ściekowej i ma podłączenia do spustu. Jeśli wymagane, możliwe jest również chłodzenie korpusu łożyskowego. Pierścienie dławiące Korpusy spiralne oraz korpusy pośrednie typów NCL są wyposażone w wymienne pierścienie zużywające się mocowane w pasowanych gniazdach i zabezpieczone śrubą. Dodatkowe pierścienie zużywające się dla wirników są możliwe na życzenie. Luzy robocze są zgodne z normą API610. Wał, tuleja wału Wał pompy przenosi cały moment silnika i jest dokładnie obrobiony na całej swojej długości, a w rejonie łożysk odpowiednio wykończony. Średnica oraz długość przewieszona wału są zaprojektowane tak, aby zminimalizować odkształcenia, co zapewnia właściwą pracę uszczelnienia mechanicznego.

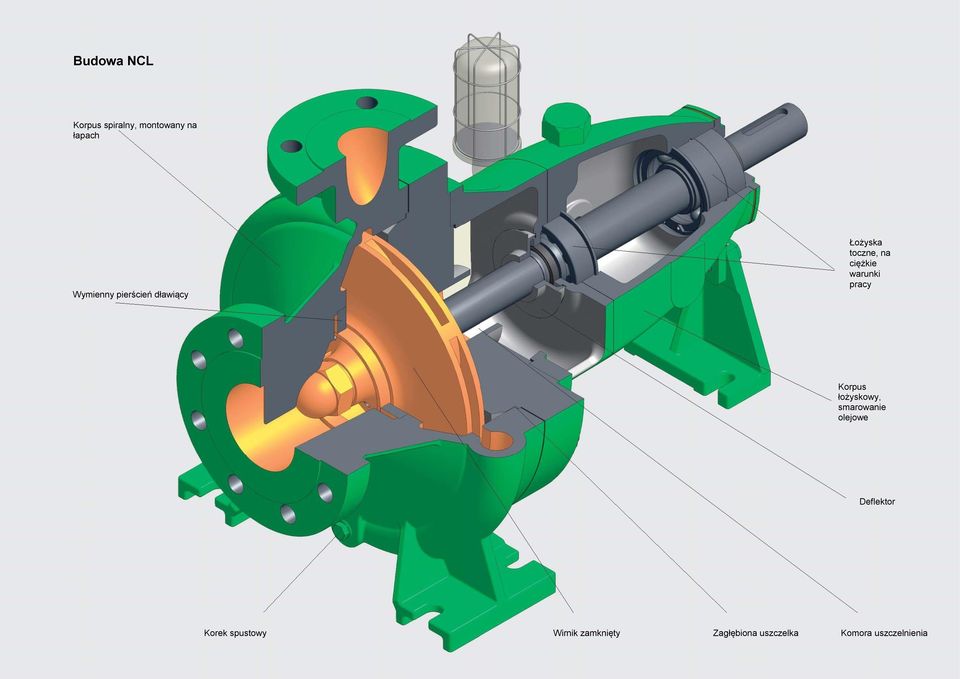

4 Budowa NCL Korpus spiralny, montowany na łapach Wymienny pierścień dławiący Łożyska toczne, na ciężkie warunki pracy Korpus łożyskowy, smarowanie olejowe Deflektor Korek spustowy Wirnik zamknięty Zagłębiona uszczelka Komora uszczelnienia

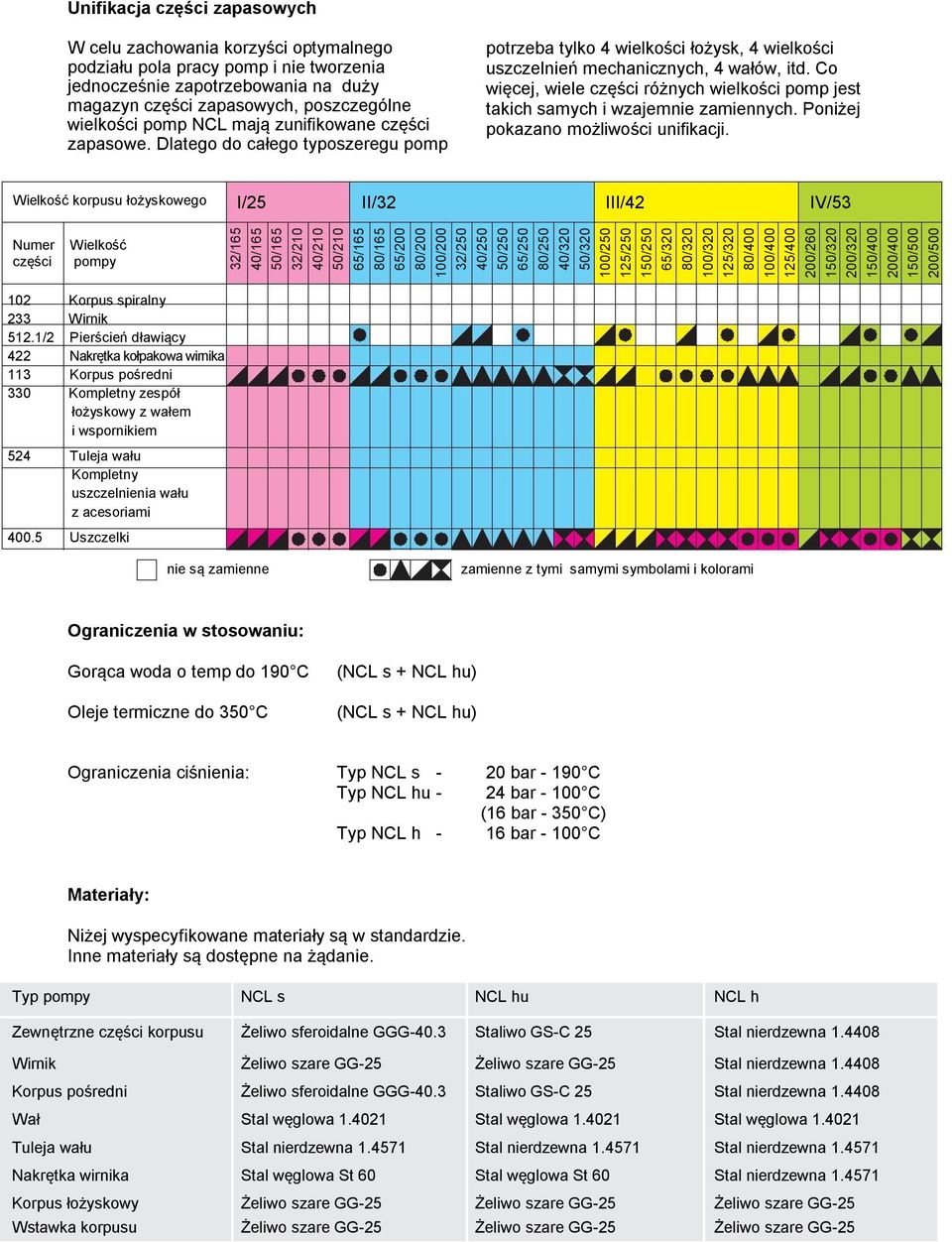

5 Unifikacja części zapasowych W celu zachowania korzyści optymalnego podziału pola pracy pomp i nie tworzenia jednocześnie zapotrzebowania na duży magazyn części zapasowych, poszczególne wielkości pomp NCL mają zunifikowane części zapasowe. Dlatego do całego typoszeregu pomp potrzeba tylko 4 wielkości łożysk, 4 wielkości uszczelnień mechanicznych, 4 wałów, itd. Co więcej, wiele części różnych wielkości pomp jest takich samych i wzajemnie zamiennych. Poniżej pokazano możliwości unifikacji. Wielkość korpusu łożyskowego I/25 II/32 III/42 IV/53 Numer części Wielkość pompy 32/165 40/165 50/165 32/210 40/210 50/210 65/165 80/165 65/200 80/ /200 32/250 40/250 50/250 65/250 80/250 40/320 50/ / / /250 65/320 80/ / /320 80/ / / / / / / / / / Korpus spiralny 233 Wirnik 512.1/2 Pierścień dławiący 422 Nakrętka kołpakowa wirnika 113 Korpus pośredni 330 Kompletny zespół łożyskowy z wałem i wspornikiem 524 Tuleja wału Kompletny uszczelnienia wału z acesoriami Uszczelki nie są zamienne zamienne z tymi samymi symbolami i kolorami Ograniczenia w stosowaniu: Gorąca woda o temp do 190 C Oleje termiczne do 350 C (NCL s + NCL hu) (NCL s + NCL hu) Ograniczenia ciśnienia: Typ NCL s - 20 bar C Typ NCL hu - 24 bar C (16 bar C) Typ NCL h - 16 bar C Materiały: Niżej wyspecyfikowane materiały są w standardzie. Inne materiały są dostępne na żądanie. Typ pompy NCL s NCL hu NCL h Zewnętrzne części korpusu Żeliwo sferoidalne GGG-40.3 Staliwo GS-C 25 Stal nierdzewna Wirnik Żeliwo szare GG-25 Żeliwo szare GG-25 Stal nierdzewna Korpus pośredni Żeliwo sferoidalne GGG-40.3 Staliwo GS-C 25 Stal nierdzewna Wał Stal węglowa Stal węglowa Stal węglowa Tuleja wału Stal nierdzewna Stal nierdzewna Stal nierdzewna Nakrętka wirnika Stal węglowa St 60 Stal węglowa St 60 Stal nierdzewna Korpus łożyskowy Żeliwo szare GG-25 Żeliwo szare GG-25 Żeliwo szare GG-25 Wstawka korpusu Żeliwo szare GG-25 Żeliwo szare GG-25 Żeliwo szare GG-25

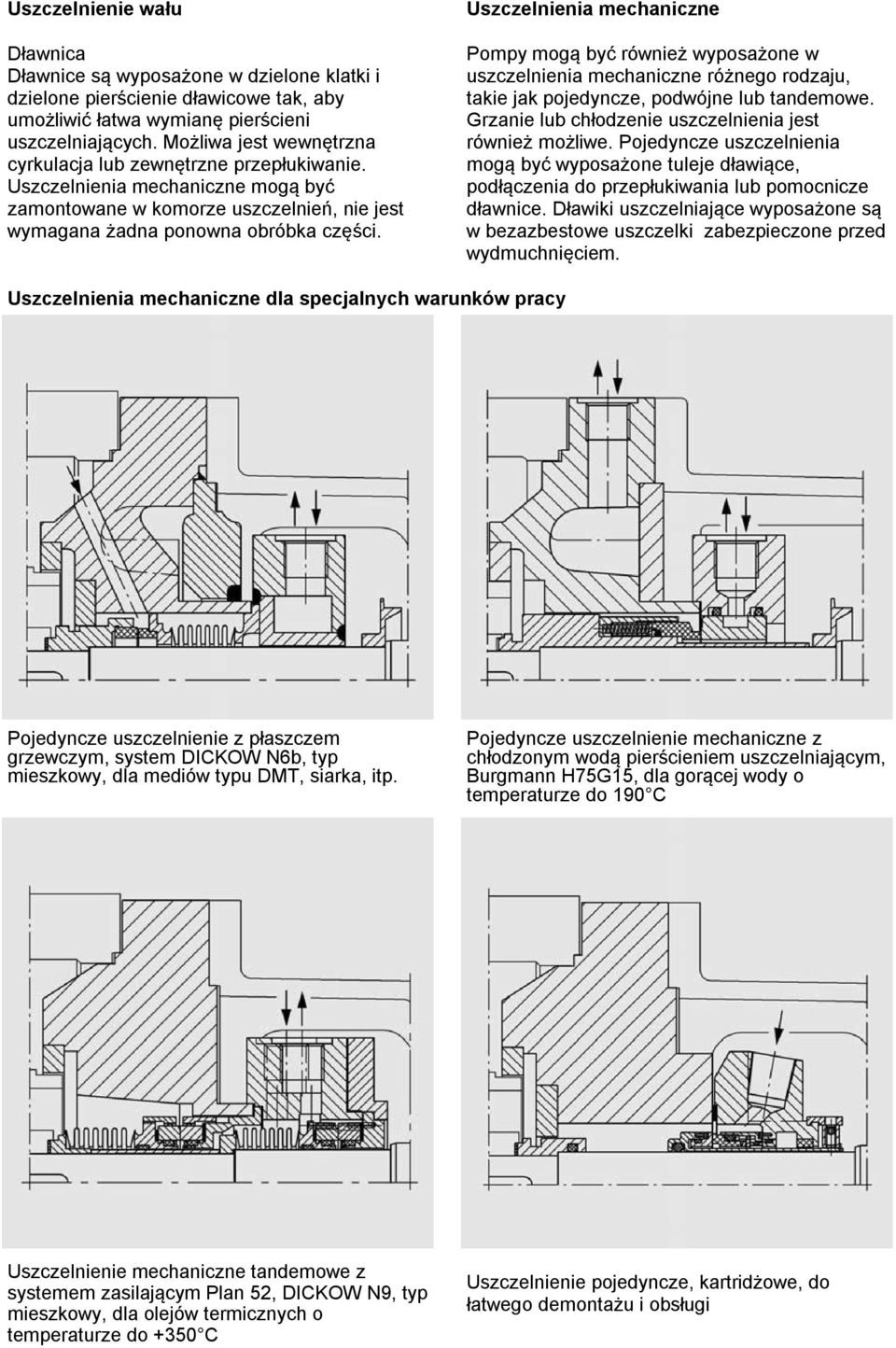

6 Uszczelnienie wału Dławnica Dławnice są wyposażone w dzielone klatki i dzielone pierścienie dławicowe tak, aby umożliwić łatwa wymianę pierścieni uszczelniających. Możliwa jest wewnętrzna cyrkulacja lub zewnętrzne przepłukiwanie. Uszczelnienia mechaniczne mogą być zamontowane w komorze uszczelnień, nie jest wymagana żadna ponowna obróbka części. Uszczelnienia mechaniczne Pompy mogą być również wyposażone w uszczelnienia mechaniczne różnego rodzaju, takie jak pojedyncze, podwójne lub tandemowe. Grzanie lub chłodzenie uszczelnienia jest również możliwe. Pojedyncze uszczelnienia mogą być wyposażone tuleje dławiące, podłączenia do przepłukiwania lub pomocnicze dławnice. Dławiki uszczelniające wyposażone są w bezazbestowe uszczelki zabezpieczone przed wydmuchnięciem. Uszczelnienia mechaniczne dla specjalnych warunków pracy Pojedyncze uszczelnienie z płaszczem grzewczym, system DICKOW N6b, typ mieszkowy, dla mediów typu DMT, siarka, itp. Pojedyncze uszczelnienie mechaniczne z chłodzonym wodą pierścieniem uszczelniającym, Burgmann H75G15, dla gorącej wody o temperaturze do 190 C Uszczelnienie mechaniczne tandemowe z systemem zasilającym Plan 52, DICKOW N9, typ mieszkowy, dla olejów termicznych o temperaturze do +350 C Uszczelnienie pojedyncze, kartridżowe, do łatwego demontażu i obsługi

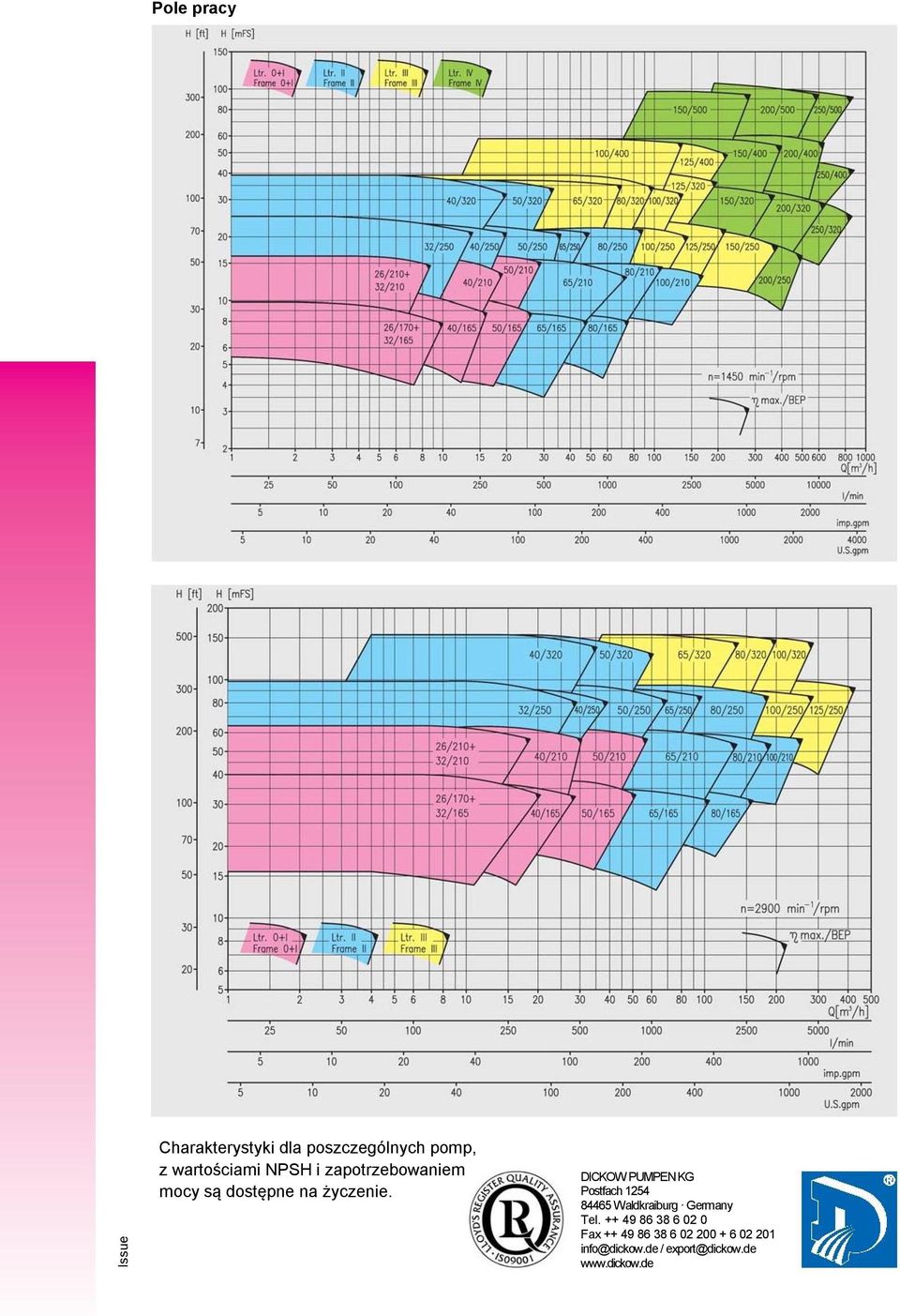

7 Pole pracy Issue Charakterystyki dla poszczególnych pomp, z wartościami NPSH i zapotrzebowaniem mocy są dostępne na życzenie. DICKOW PUMPEN KG Postfach Waldkraiburg Germany Tel Fax info@dickow.de / export@dickow.de
