1 Szkolenie techniczne PGP(M)

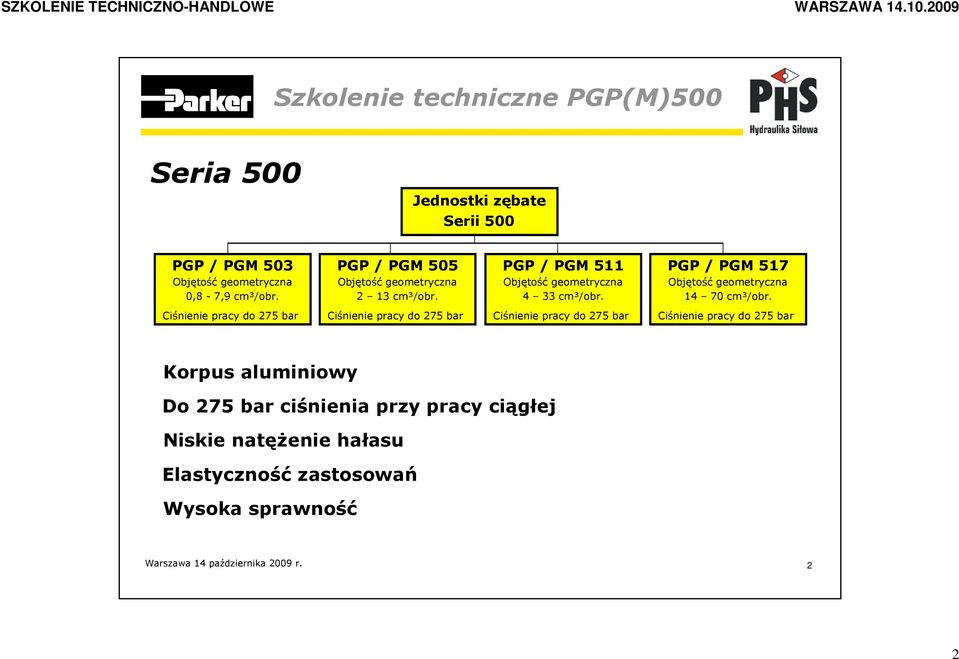

2 Jednostki zębate Serii 500 PGP / PGM 503 Objętość geometryczna 0,8-7,9 cm³/obr. PGP / PGM 505 Objętość geometryczna 2 13 cm³/obr. PGP / PGM 511 Objętość geometryczna 4 33 cm³/obr. PGP / PGM 517 Objętość geometryczna cm³/obr. Ciśnienie pracy do 275 bar Ciśnienie pracy do 275 bar Ciśnienie pracy do 275 bar Ciśnienie pracy do 275 bar Korpus aluminiowy Do 275 bar ciśnienia przy pracy ciągłej Niskie natęŝenie hałasu Elastyczność zastosowań Wysoka sprawność 2 2

PGP / PGM 517 Objętość geometryczna 14 70 cm³/obr.

3 Parametry techniczne PGP(M)

4 4 4

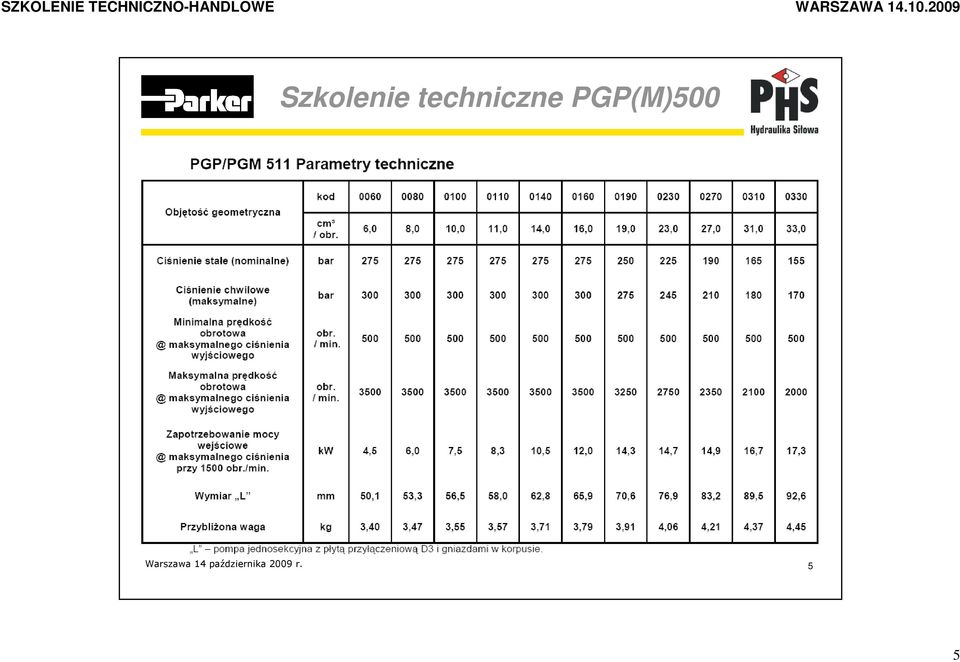

5 5 5

6 6 6

7 7 7

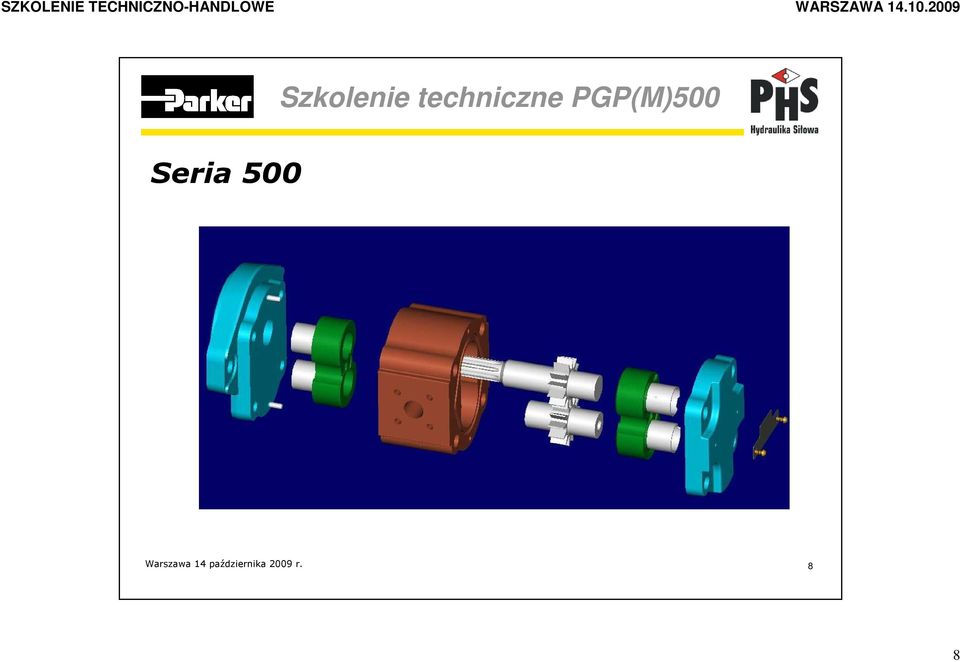

8 8 8

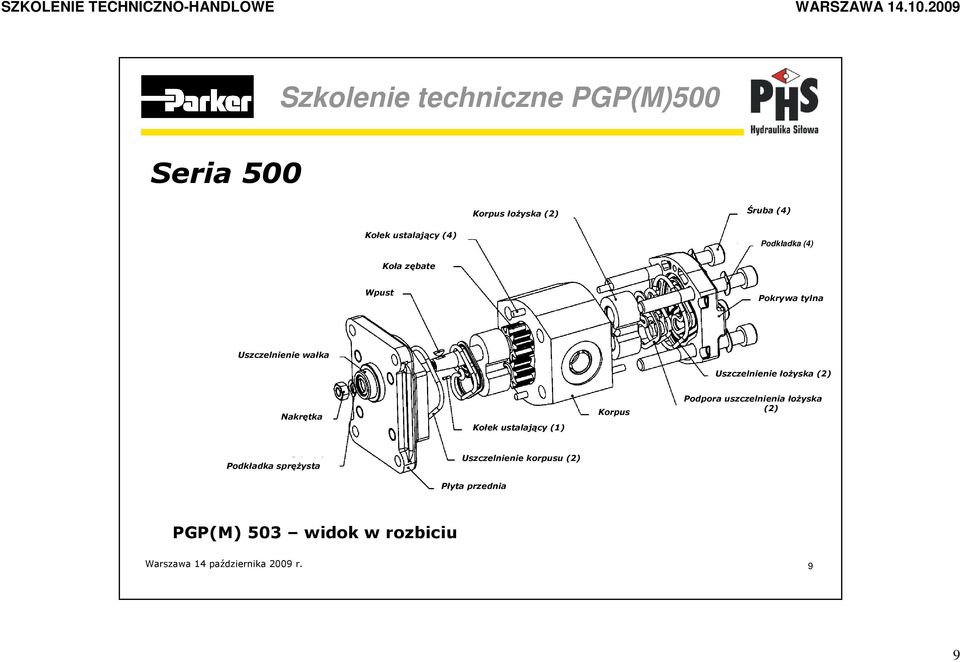

9 Korpus łoŝyska (2) Śruba (4) Kołek ustalający (4) Podkładka (4) Koła zębate Wpust Pokrywa tylna Uszczelnienie wałka Uszczelnienie łoŝyska (2) Nakrętka Kołek ustalający (1) Korpus Podpora uszczelnienia łoŝyska (2) Podkładka spręŝysta Uszczelnienie korpusu (2) Płyta przednia PGP(M) 503 widok w rozbiciu 9 9

Kołek ustalający (1) Korpus Podpora uszczelnienia łoŝyska (2) Podkładka

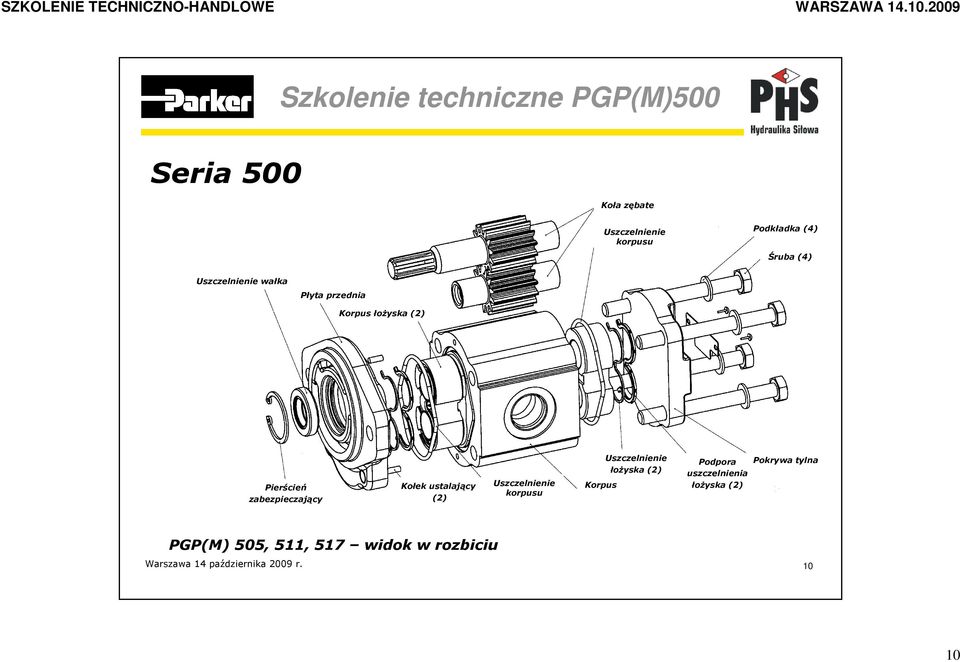

10 Koła zębate Uszczelnienie korpusu Podkładka (4) Śruba (4) Uszczelnienie wałka Płyta przednia Korpus łoŝyska (2) Pierścień zabezpieczający Kołek ustalający (2) Uszczelnienie korpusu Korpus Uszczelnienie łoŝyska (2) Podpora uszczelnienia łoŝyska (2) Pokrywa tylna PGP(M) 505, 511, 517 widok w rozbiciu 10 10

ustalający (2) Uszczelnienie korpusu Korpus Uszczelnienie łoŝyska (2)

11 Korpus Gear Housing pompy Bushing Korpusy łoŝysk Port Pokrywa End Cover tylna Koła Gears zębate Uszczelnienie Shaftwałka Seal Shaft Płyta End przednia Cover (Mounting Flange) 11 11

12 PGP 505, 511, 517 standardowa pompa podwójna 12 12

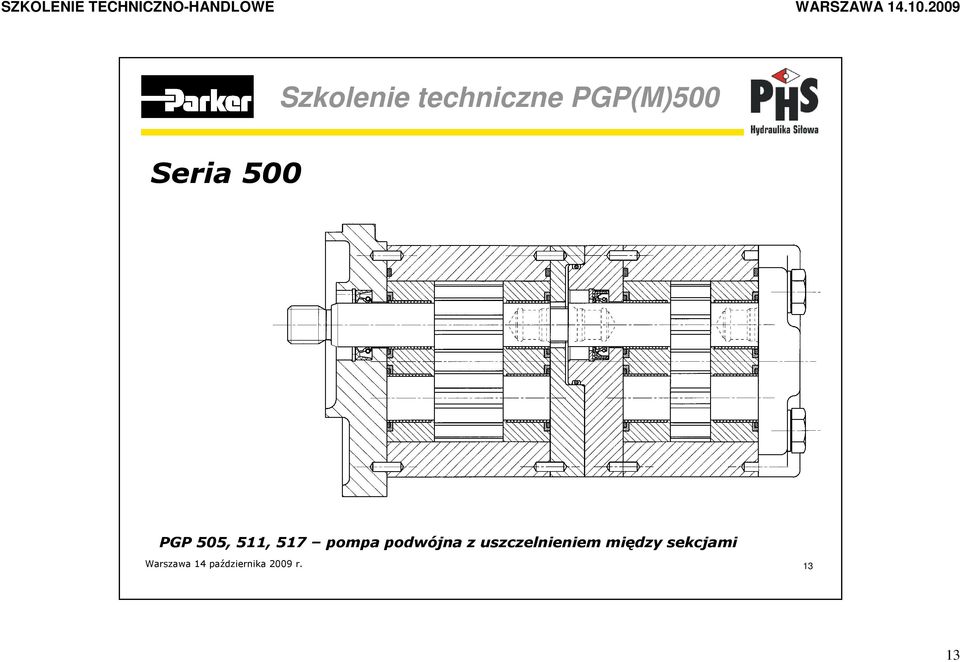

13 PGP 505, 511, 517 pompa podwójna z uszczelnieniem między sekcjami 13 13

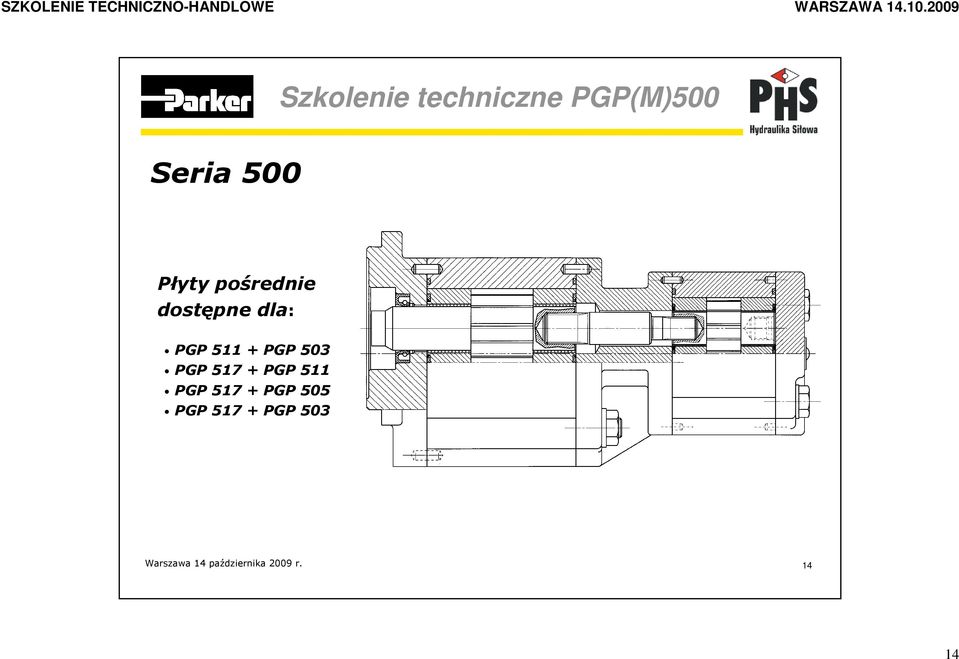

14 Płyty pośrednie dostępne dla: PGP PGP 503 PGP PGP 511 PGP PGP 505 PGP PGP

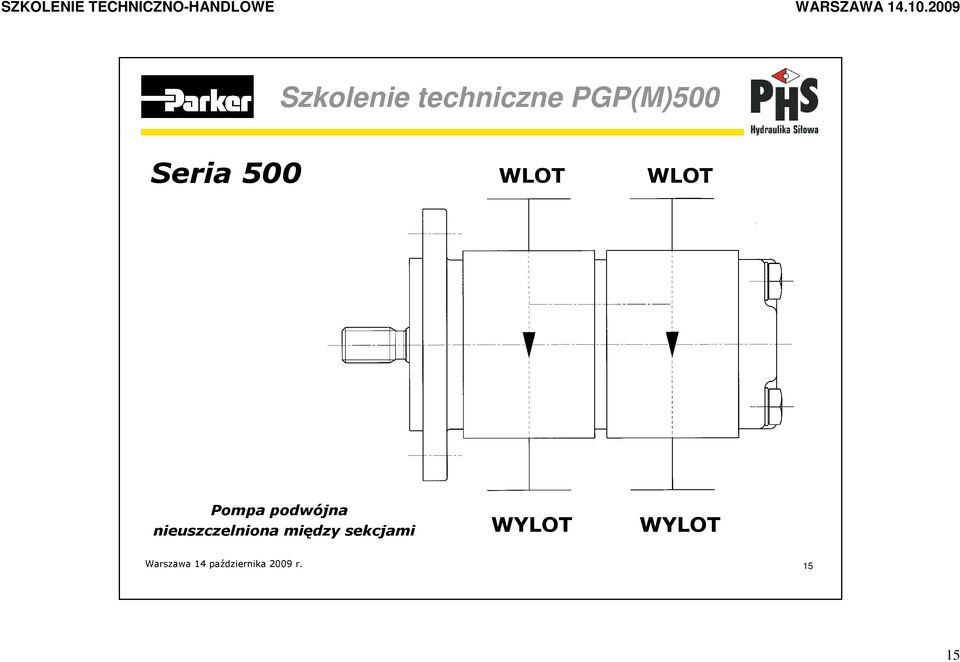

15 WLOT WLOT Pompa podwójna nieuszczelniona między sekcjami WYLOT WYLOT 15 15

16 WLOT WLOT Pompa podwójna uszczelniona między sekcjami WYLOT WYLOT 16 16

17 WLOT Pompa podwójna wspólne zasilanie WYLOT WYLOT 17 17

18 Sekcja środkowa z otworem łączącym Otwór łączący wloty sekcji 18 18

19 Pompy o obniŝonej głośności Mała amplituda drgań ciśnienia System niskiego poziomu hałasu od 3 do 11 db niŝszy niŝ przy standardowym wykonaniu 19 19

20 Zewnętrzne ułoŝyskowanie płyty przedniej przystosowanej do przenoszenia obciąŝeń promieniowych oraz poosiowych 20 20

21 Jednostka dystrybucyjna Wałek napędowy z wewnętrznym wielowypustem słuŝącym do przekazywania napędu na kolejne sekcje 21 21

22 Łatwa zmiana kierunku obrotów bez nowych części C obrócenie korpusów łoŝysk o 180 A Prawy kierunek obrotów obrócenie korpusu o 180 Lewy kierunek obrotów 22 22

23 Pompy wielosekcyjne niezbędne obliczenia rozmiar portów dopuszczalny moment obrotowy przenoszony przez wałki pośrednie dopuszczalny moment obrotowy przenoszony przez wałek napędzający 23 23

24 Niezbędne obliczenia Moment wejściowy dla wałka napędzającego oraz wałków pośrednich Moment wejściowy [Nm] = wydajność [cm³/obr.] x ciśnienie [bar] 57,2 Wielkość portu zasilającego Średnica rury zasilającej (wewnętrzna) [mm] = 400 x Q [l/min] 60 x π x v [m/s] v dla oleju 2,5 m/s v dla HFB, HFC 1,5 m/s 24 24

25 25 25

26 26 26

27 27 27

28 DZIĘKUJĘ ZA UWAGĘ 28 28
