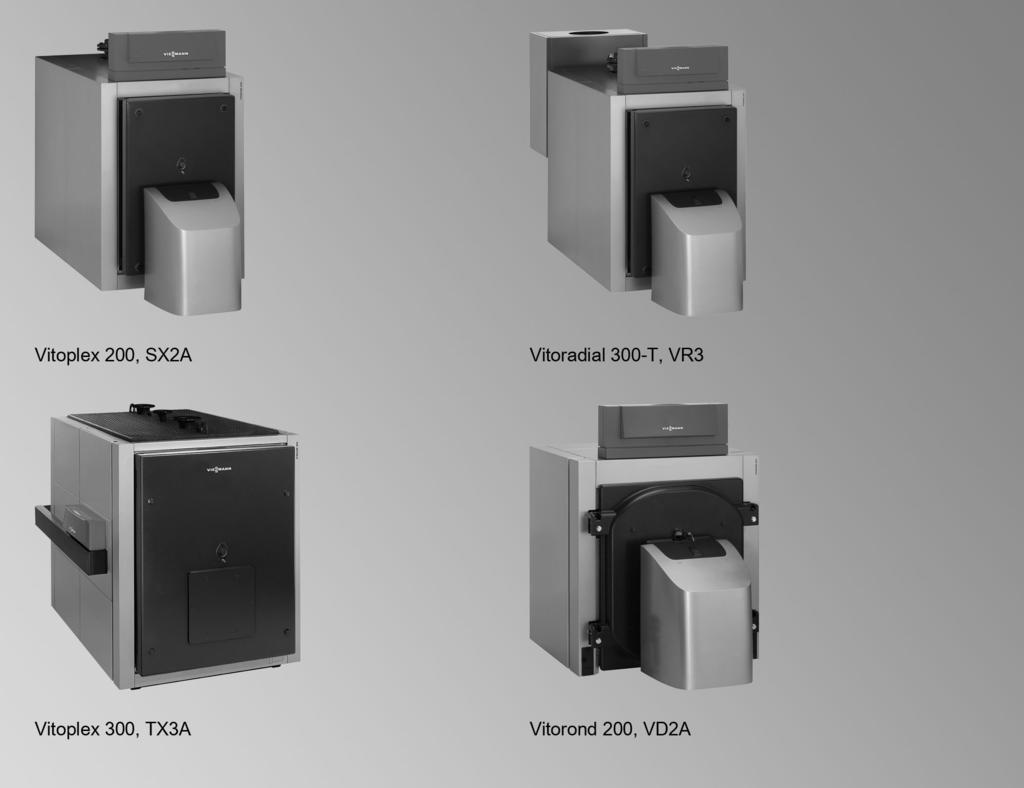

1 VIESMANN Olejowy/gazowy kocioł grzewczy 90 do 2000 kw Wytyczne projektowe Wskazówki projektowe i eksploatacyjne dotyczące kotłów wysoko- i niskotemperaturowych do 110ºC wg normy EN lub do 120ºC wg normy EN VITOPLEX 200 Typ SX2A VITOPLEX 300 Typ TX3A VITORADIAL 300-T Typ VR3 VITOROND 200 Typ VD2A VITOROND 200 Typ VD2 4/2014

2 Spis treści Spis treści 1. Vitoplex 200, typ SX2A, 90 do 560 kw 2. Vitoplex 200, typ SX2A, 700 do 1950 kw 3. Vitoplex 300, typ TX3A, 90 do 500 kw 4. Vitoplex 300, typ TX3A, 620 do 2000 kw 5. Vitoradial 300-T, typ VR3, 101 do 545 kw 6. Vitorond 200, typ VD2A, 125 do 270 kw 7. Vitorond 200, typ VD2, 320 do 1080 kw 1. 1 Opis wyrobu Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic bez układu rozruchowego Therm-Control Opis wyrobu Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic Opis wyrobu Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic bez układu rozruchowego Therm-Control Opis wyrobu Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic bez układu rozruchowego Therm-Control Opis wyrobu Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Opis wyrobu Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic bez układu rozruchowego Therm-Control Opis wyrobu Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic Palnik 8. 1 Dane techniczne Vitoflame 100, typ VEH III Dane techniczne Vitoflame 100, typ VG III Wyposażenie dodatkowe instalacji 9. 1 Dane techniczne Wyposażenie dodatkowe obiegów grzewczych Wskazówki projektowe Dostawa i ustawienie Dostawa Dostawa i ustawienie Pomieszczenie techniczne Pokrywa kotła odporna na obciążenia Projektowanie instalacji Temperatury na zasilaniu Temperatury progowe Wybór znamionowej mocy cieplnej Wymogi dotyczące obciążenia grzewczego Sterowane pompowo systemy utrzymywania ciśnienia Połączenie hydrauliczne Przyłącza ogrzewania Pompy obiegu kotła i pompy mieszające Wyposażenie dodatkowe systemu Przykłady zastosowania Wyposażenie techniczno-zabezpieczające do kotłów wysokotemperaturowych Wskazówki ogólne Tabela wyboru zabezpieczającego wyposażenia dodatkowego Paliwa Palnik Przystosowane palniki Montaż palnika Regulacja palnika VIESMANN Olejowy/gazowy kocioł grzewczy

3 Spis treści (ciąg dalszy) Prowadzenie spalin Wymogi określone w rozporządzeniu o instalacjach paleniskowych Projekt instalacji spalinowej według normy EN Wykresy kominowe System odprowadzania spalin do kotłów kondensacyjny Możliwości montażu instalacji spalinowej w przypadku kotła Vitoradial 300-T System odprowadzania spalin w przypadku kotła Vitoradial 300-T Certyfikacja CE systemów odprowadzania spalin z polipropylenu do kotłów Vitoradial 300-T Eksploatacja z zasysaniem powietrza do spalania z kotłowni przy zastosowaniu Vitoradial 300-T Części z tworzywa sztucznego do systemu odprowadzania spalin Przyłącze z przewodem spalin z tworzywa sztucznego (polipropylen) do komina odpornego na działanie wilgoci (komin podciśnieniowy) Izolacja dźwiękowa Izolacja dźwięków powietrznych Izolacja dźwięków materiałowych Dźwiękochłonne wyposażenie dodatkowe Wytyczne dotyczące jakości wody Instalacje grzewcze o zgodnych z przeznaczeniem temperaturach roboczych do 100 C (VDI 2035) Instalacje grzewcze z dopuszczalnymi temperaturami na zasilaniu powyżej 100ºC (VdTÜV MB 1466) Zastosowanie środków chroniących przed zamarzaniem w kotłach Zapobieganie uszkodzeniom powodowanym korozją po stronie wody Wymiennik ciepła spaliny/woda Vitotrans Przyłączenie dodatkowe wymiennika ciepła spaliny/woda Vitotrans 300 w celu podwyższenia współczynnika sprawności Oszczędność energii poprzez zastosowanie wymiennika ciepła spaliny/woda Vitotrans 300 w połączeniu z kotłami Vitoplex i Vitorond Obliczenie możliwej oszczędności energii (B E ) Połączenie hydrauliczne Kondensat i neutralizacja Ustawienie instalacji neutralizacyjnej Zastosowanie zgodne z przeznaczeniem Regulatory Przegląd regulatorów obiegów kotła i szaf sterowniczych Instalacje jednokotłowe Instalacje wielokotłowe Punkty łączeniowe Podzespoły w stanie fabrycznym Przyporządkowanie do typów regulatora Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Czujnik temperatury zewnętrznej Vitotronic 100, typ GC1B, nr katalog Dane techniczne Stan fabryczny Vitotronic 200, typ GW1B, numer katalog Dane techniczne Stan fabryczny Vitotronic 300, typ GW2B, numer katalog Dane techniczne Stan fabryczny Vitotronic 300-K, typ MW1B, nr katalog Dane techniczne Stan fabryczny Olejowy/gazowy kocioł grzewczy VIESMANN 3

4 Spis treści (ciąg dalszy) Dodatkowe wyposażenie regulatora Przyporządkowanie wyposażenia dodatkowego do typu regulatora Wskazówka dotycząca modułu Vitotrol 200A i 300A Vitotrol 200A Vitotrol 300A Wskazówka dotycząca regulatora Vitotrol 200 RF i Vitotrol 300 RF Vitotrol 200 RF Vitotrol 300 RF ze stacją dokującą Vitotrol 300 RF z uchwytem ściennym Baza radiowa Bezprzewodowy czujnik temperatury zewnętrznej Wzmacniacz bezprzewodowy Czujnik temperatury pomieszczenia Kontaktowy czujnik temperatury Zanurzeniowy czujnik temperatury Tuleja zanurzeniowa Czujnik temperatury spalin Zestaw uzupełniający z mieszaczem Silnik mieszacza kołnierzowego Wtyk sö Wtyk gs Wtyki czujników Zanurzeniowy regulator temperatury Kontaktowy regulator temperatury Odbiornik sygnałów radiowych Adapter wtykowy do zewnętrznych urządzeń zabezpieczających Stycznik pomocniczy Przeciwwtyk fa i lö Zestaw montażowy do montażu w szafie sterowniczej Moduł regulatora systemów solarnych, typ SM Zestaw uzupełniający EA Vitocom 100, typ LAN Vitocom 100, typ GSM Vitocom 200, typ LAN Przewód połączeniowy LON do wymiany danych między regulatorami Przedłużacz do przewodu łączącego Opornik obciążenia (2 szt.) Moduł komunikacyjny LON Vitogate 200, typ EIB Przyłącza wykonywane przez inwestora Przyłączenie dostarczonych przez inwestora regulatorów do Vitotronic 100, typ GC1B w instalacjach jednokotłowych Przyłączenie dostarczonych przez inwestora regulatorów do zestawu uzupełniającego EA1 w instalacjach jednokotłowych Funkcje dodatkowe instalacji jednokotłowych z regulatorem Vitotronic 200, typ GW1B lub Vitotronic 300, typ GW2B Funkcje dodatkowe w instalacjach jednokotłowych z regulatorem Vitotronic 200, typ GW1B lub Vitotronic 300, typ GW2B przez zestaw uzupełniający EA Funkcje dodatkowe instalacji wielokotłowych z regulatorem Vitotronic 300-K, typ MW1B i Vitotronic 100, typ GC1B poprzez LON Przyłączenie dostarczonych przez inwestora regulatorów do zestawu uzupełniającego EA1 w instalacjach wielokotłowychz dostarczonym przez inwestora regulatorem kaskadowym Układ sterowania kolejnością pracy kotłów z dostarczanym przez inwestora regulatorem kaskadowym przyłącza do regulatora Vitotronic 100, typ GC1B Włączanie urządzeń regulacyjnych inwestora za pomocą modułu LON Załącznik Ważniejsze przepisy dotyczące bezpieczeństwa eksploatacji Obowiązek zgłoszenia i uzyskania zezwolenia Zastrzeżenie zezwolenia i kontrole wg rozporządzenia o bezpieczeństwie eksploatacji (BetrSichV, Niemcy) Informacje ogólne nt. niskociśnieniowych kotłów wodnych wysokotemperaturowych o dopuszczalnych temp. progowych do 110/120ºC Instalacja gazowa Przyłącza przewodów rurowych Instalacja elektryczna Instrukcja eksploatacji Instalacja spalinowa Rozporządzenie w sprawie oszczędności energii (EnEV, Niemcy) Federalne rozporządzenie o ochronie przed imisjami (BlmSchV) Kontrola w ramach odbioru budowlanego VIESMANN Olejowy/gazowy kocioł grzewczy

5 Spis treści (ciąg dalszy) 13. Wykaz haseł Olejowy/gazowy kocioł grzewczy VIESMANN 5

6 1 Vitoplex 200, typ SX2A, 90 do 560 kw 1.1 Opis wyrobu Niskotemperaturowy kocioł olejowy/gazowy Do eksploatacji z płynnie obniżaną temperaturą wody w kotle Dopuszczalna temperatura na zasilaniu (= temp. progowa) do 110ºC (do 120 C na żądanie) Dopuszczalne ciśnienie robocze 4 bar (0,4 MPa) Oznaczenie CE: CE-0085BQ0020 Oszczędny i nieuciążliwy dla środowiska dzięki pracy z płynnie obniżaną temperaturą wody w kotle. Sprawność znormalizowana przy eksploatacji na olej opałowy: 89% (H s )/95% (H i ). Wykonany ze stali nierdzewnej, opcjonalny wymiennik ciepła spaliny/woda Vitotrans 300 umożliwiający osiągnięcie wyższej sprawności znormalizowanej dzięki wykorzystaniu ciepła kondensacji. Kocioł trójciągowy pracujący z niskim obciążeniem komory spalania, dzięki czemu spalanie odbywa się z niską emisją zanieczyszczeń. Obszerny płaszcz wodny i duża pojemność zapewniają dobrą cyrkulację własną i bezpieczne odprowadzanie ciepła. Zintegrowany układ rozruchowy Therm-Control ułatwia podłączenie hydrauliczne dzięki niemu można zrezygnować zarówno z pompy mieszającej, jak i z podwyższania temperatury wody na powrocie. Przy mocy do 300 kw nie jest wymagane zabezpieczenie przed brakiem wody. Łatwe wstawienie do pomieszczenia technicznego i oszczędność przestrzeni przy instalacji dzięki zwartej konstrukcji ważne przy modernizacji. Dostępny olejowy lub gazowy palnik wentylatorowy Vitoflame 100 do 270 kw. System montażowy Fastfix do regulacji i izolacji cieplnej. 1.2 Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Wymogi Eksploatacja z obciążeniem palnika 60 % < 60 % 1. Przepływ objętościowy wody Brak grzewczej 2. Temperatura na powrocie kotła Brak *2 (wartość minimalna) *1 3. Dolna temperatura wody w kotle Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C Eksploatacja olejowa 60 C Eksploatacja gazowa 65 C 4. Dwustopniowa eksploatacja palnika 1. stopień 60% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 5. Eksploatacja modulowana palnika Między 60 a 100% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 6. Praca zredukowana Instalacje jednokotłowe i kocioł wiodący w instalacji wielokotłowej Eksploatacja z dolną temperaturą wody w kotle Kolejne kotły w instalacji wielokotłowej mogą zostać wyłączone 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej Wskazówka Wymagania dotyczące jakości wody, patrz strona Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic bez układu rozruchowego Therm-Control Wymogi Eksploatacja z obciążeniem palnika < 40 % > 40% < 60 % > 60 % 1. Przepływ objętościowy wody Brak Brak Brak grzewczej 2. Temperatura na powrocie kotła Eksploatacja olejowa 55 C Eksploatacja olejowa 50 C Brak (wartość minimalna) Eksploatacja gazowa 65 C Eksploatacja gazowa 60 C 3. Dolna temperatura wody w kotle Eksploatacja olejowa 60 C Eksploatacja gazowa 70 C Eksploatacja olejowa 60 C Eksploatacja gazowa 65 C Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C 4. Dwustopniowa eksploatacja palnika Obciążenie minimalne nie jest wymagane Obciążenie minimalne nie jest wymagane 1. stopień 60% znamionowej mocy cieplnej 5. Eksploatacja modulowana palnika Obciążenie minimalne nie jest wymagane Między 60 a 100% znamionowej mocy cieplnej 6. Praca zredukowana Instalacje jednokotłowe i kocioł wiodący w instalacji wielokotłowej Eksploatacja z dolną temperaturą wody w kotle Kolejne kotły w instalacji wielokotłowej mogą zostać wyłączone 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej *1 Przykłady zastosowania układu rozruchowego Therm-Control - patrz część Przykłady zastosowania w dokumentacji projektowej. *2 Brak wymogów tylko w połączeniu z układem Therm-Control. 6 VIESMANN Olejowy/gazowy kocioł grzewczy

7 Vitoplex 200, typ SX2A, 90 do 560 kw (ciąg dalszy) Wskazówka Wymagania dotyczące jakości wody, patrz strona Olejowy/gazowy kocioł grzewczy VIESMANN 7

8 2 Vitoplex 200, typ SX2A, 700 do 1950 kw 2.1 Opis wyrobu Niskotemperaturowy kocioł olejowy/gazowy Kocioł trójciągowy Do eksploatacji z płynnie obniżaną temperaturą wody w kotle Dopuszczalna temperatura na zasilaniu (= temp. progowa) do 110ºC (do 120 C na żądanie) Dopuszczalne ciśnienie robocze 6 bar (0,6 MPa) Oznaczenie CE: CE-0085BQ0020 Oszczędny i nieuciążliwy dla środowiska dzięki pracy z płynnie obniżaną temperaturą wody w kotle. Sprawność znormalizowana przy eksploatacji na olej opałowy: 89% (H s )/95% (H i ). Wykonany ze stali nierdzewnej, opcjonalny wymiennik ciepła spaliny/woda Vitotrans 300 umożliwiający osiągnięcie wyższej sprawności znormalizowanej dzięki wykorzystaniu ciepła kondensacji. Kocioł trójciągowy o małym obciążeniu komory spalania, dzięki czemu spalanie odbywa się z niską emisją zanieczyszczeń Obszerny płaszcz wodny i duża pojemność zapewniają dobrą cyrkulację własną i bezpieczne odprowadzanie ciepła. Długie cykle pracy palnika oraz niewiele przerw w pracy dzięki dużej pojemności wodnej chronią środowisko. Łatwe wstawienie do pomieszczenia technicznego dzięki zwartej konstrukcji ważne przy modernizacji. Ekonomiczna i bezpieczna eksploatacja instalacji grzewczej dzięki cyfrowemu systemowi regulacyjnemu Vitotronic z możliwością komunikacji. Standardowa magistrala LON umożliwia całkowitą integrację z systemami zarządzania budynku. 2.2 Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic Eksploatacja olejowa 40 C Wymogi Eksploatacja z obciążeniem palnika 60 % < 60 % 1. Przepływ objętościowy wody grzewczej Brak 2. Temperatura na powrocie kotła Eksploatacja olejowa 53 C (wartość minimalna) *3 Eksploatacja gazowa 53 C Eksploatacja gazowa 58 C 3. Dolna temperatura wody w kotle Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C Eksploatacja olejowa 60 C Eksploatacja gazowa 65 C 4. Dwustopniowa eksploatacja palnika 1. stopień 60% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 5. Eksploatacja modulowana palnika Między 60 i 100% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 6. Praca zredukowana Instalacje jednokotłowe i kocioł wiodący w instalacji wielokotłowej Eksploatacja z dolną temperaturą wody w kotle Kolejne kotły w instalacji wielokotłowej mogą zostać wyłączone 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej Wskazówka Wymagania dotyczące jakości wody, patrz strona 54. *3 Przykłady zastosowania - patrz część Przykłady zastosowania dokumentacji projektowej. 8 VIESMANN Olejowy/gazowy kocioł grzewczy

9 Vitoplex 300, typ TX3A, 90 do 500 kw 3.1 Opis wyrobu Niskotemperaturowy kocioł olejowy/gazowy Kocioł trójciągowy z wielowarstwowymi konwekcyjnymi powierzchniami grzewczymi Do eksploatacji z płynnie obniżaną temperaturą wody w kotle Dopuszczalna temperatura na zasilaniu (= temp. progowa) do 110ºC (do 120 C na żądanie) Dopuszczalne ciśnienie robocze 4 bar (0,4 MPa) Oznaczenie CE: CE-0085BT0478 Wielowarstwowe, konwekcyjne powierzchnie grzewcze zapewniają wysokie bezpieczeństwo eksploatacji i dużą trwałość. Sprawność znormalizowana przy eksploatacji na olej opałowy: 90% (H s )/96% (H i ). Wykonany ze stali nierdzewnej, opcjonalny wymiennik ciepła spaliny/woda Vitotrans 300 umożliwiający osiągnięcie wyższej sprawności znormalizowanej dzięki wykorzystaniu ciepła kondensacji. Kocioł trójciągowy o małym obciążeniu komory spalania, dzięki czemu spalanie odbywa się z niską emisją zanieczyszczeń. Obszerny płaszcz wodny i duża pojemność wodna zapewniają dobrą cyrkulację własną i bezpieczne odprowadzanie ciepła. Zintegrowany układ rozruchowy Therm-Control zastępuje pompę mieszającą lub stałe podwyższanie temperatury wody na powrocie, skracając tym samym czas montażu oraz redukując koszty. Ekonomiczna i bezpieczna eksploatacja instalacji grzewczej dzięki cyfrowemu systemowi regulacyjnemu Vitotronic z możliwością komunikacji. Standardowa magistrala LON umożliwia całkowitą integrację z systemami zarządzania budynkiem. 3.2 Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control 3 Wymogi Eksploatacja z obciążeniem palnika 60 % < 60 % 1. Przepływ objętościowy wody Brak grzewczej 2. Temperatura na powrocie kotła Brak *2 (wartość minimalna) *1 3. Dolna temperatura wody w kotle Eksploatacja olejowa 40 C Eksploatacja gazowa 50 C Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C 4. Dwustopniowa eksploatacja palnika 1. stopień 60% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 5. Eksploatacja modulowana palnika Między 60 i 100% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 6. Praca zredukowana Instalacje jednokotłowe i kocioł wiodący w instalacji wielokotłowej Eksploatacja z dolną temperaturą wody w kotle Kolejne kotły w instalacji wielokotłowej mogą zostać wyłączone 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej Wskazówka Wymagania dotyczące jakości wody, patrz strona Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic bez układu rozruchowego Therm-Control Wymogi Eksploatacja z obciążeniem palnika < 40 % > 40% < 60 % > 60 % 1. Przepływ objętościowy wody Brak Brak Brak grzewczej 2. Temperatura na powrocie kotła Eksploatacja olejowa 50 C Eksploatacja olejowa 40 C Brak (wartość minimalna) *1 Eksploatacja gazowa 60 C Eksploatacja gazowa 50 C 3. Dolna temperatura wody w kotle Eksploatacja olejowa 55 C Eksploatacja gazowa 65 C Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C Eksploatacja olejowa 40 C Eksploatacja gazowa 50 C 4. Dwustopniowa eksploatacja palnika Obciążenie minimalne nie jest wymagane Obciążenie minimalne nie jest wymagane 1. stopień 60% znamionowej mocy cieplnej 5. Eksploatacja modulowana palnika Obciążenie minimalne nie jest wymagane Między 60 i 100% znamionowej mocy cieplnej 6. Praca zredukowana Instalacje jednokotłowe i kocioł wiodący w instalacji wielokotłowej Eksploatacja z dolną temperaturą wody w kotle Kolejne kotły w instalacji wielokotłowej mogą zostać wyłączone 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej *1 Przykłady zastosowania układu rozruchowego Therm-Control - patrz część Przykłady zastosowania w dokumentacji projektowej. *2 Brak wymogów tylko w połączeniu z układem Therm-Control. Olejowy/gazowy kocioł grzewczy VIESMANN 9

10 Vitoplex 300, typ TX3A, 90 do 500 kw (ciąg dalszy) Wskazówka Wymagania dotyczące jakości wody, patrz strona VIESMANN Olejowy/gazowy kocioł grzewczy

11 Vitoplex 300, typ TX3A, 620 do 2000 kw 4.1 Opis wyrobu Niskotemperaturowy kocioł olejowy/gazowy Kocioł trójciągowy z wielowarstwowymi konwekcyjnymi powierzchniami grzewczymi Do eksploatacji z płynnie obniżaną temperaturą wody w kotle Dopuszczalna temperatura na zasilaniu (= temp. progowa) do 110ºC (do 120 C na żądanie) Dopuszczalne ciśnienie robocze 6 bar (0,6 MPa) Oznaczenie CE: CE-0085BT0478 Wielowarstwowe, konwekcyjne powierzchnie grzewcze zapewniają wysokie bezpieczeństwo eksploatacji i dużą trwałość. Sprawność znormalizowana przy eksploatacji na olej opałowy: 90% (H s )/96% (H i ). Wykonany ze stali nierdzewnej, opcjonalny wymiennik ciepła spaliny/woda Vitotrans 300 umożliwiający osiągnięcie wyższej sprawności znormalizowanej dzięki wykorzystaniu ciepła kondensacji. Kocioł trójciągowy o małym obciążeniu komory spalania, dzięki czemu spalanie odbywa się z niską emisją zanieczyszczeń. Obszerny płaszcz wodny i duża pojemność wodna zapewniają dobrą cyrkulację własną i bezpieczne odprowadzanie ciepła. Zintegrowany układ rozruchowy Therm-Control zastępuje pompę mieszającą lub stałe podwyższanie temperatury wody na powrocie, skracając tym samym czas montażu oraz redukując koszty. System montażowy Fastfix, przyspieszający i ułatwiający montaż. Pomost roboczy kotła ułatwia montaż i konserwację. Ekonomiczna i bezpieczna eksploatacja instalacji grzewczej dzięki cyfrowemu systemowi regulacyjnemu Vitotronic z możliwością komunikacji. Standardowa magistrala LON umożliwia całkowitą integrację z systemami zarządzania budynkiem. 4.2 Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Wymogi Eksploatacja z obciążeniem palnika 60 % < 60 % 1. Przepływ objętościowy wody Brak grzewczej 2. Temperatura na powrocie kotła Brak *2 (wartość minimalna) *1 3. Dolna temperatura wody w kotle Eksploatacja olejowa 40 C Eksploatacja gazowa 50 C Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C 4. Dwustopniowa eksploatacja palnika 1. stopień 60% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 5. Eksploatacja modulowana palnika Między 60 i 100% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 6. Praca zredukowana Jeżeli brak jest zapotrzebowania na ciepło, kocioł grzewczy może zostać wyłączony. 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej 4 Wskazówka Wymagania dotyczące jakości wody, patrz strona Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic bez układu rozruchowego Therm-Control Wymogi Eksploatacja z obciążeniem palnika < 40 % > 40% < 60 % > 60 % 1. Przepływ objętościowy wody Brak Brak Brak grzewczej 2. Temperatura na powrocie kotła Eksploatacja olejowa 50 C Eksploatacja olejowa 45 C Brak (wartość minimalna) Eksploatacja gazowa 60 C Eksploatacja gazowa 55 C 3. Dolna temperatura wody w kotle Eksploatacja olejowa 55 C Eksploatacja gazowa 65 C Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C Eksploatacja olejowa 40 C Eksploatacja gazowa 50 C 4. Dwustopniowa eksploatacja palnika Obciążenie minimalne nie jest wymagane Obciążenie minimalne nie jest wymagane 1. stopień 60% znamionowej mocy cieplnej 5. Eksploatacja modulowana palnika Obciążenie minimalne nie jest wymagane Między 60 a 100% znamionowej mocy cieplnej 6. Tryb zredukowany Jeżeli brak jest zapotrzebowania na ciepło, kocioł grzewczy może zostać wyłączony. 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej Wskazówka Wymagania dotyczące jakości wody, patrz strona 54. *1 Przykłady zastosowania układu rozruchowego Therm-Control - patrz część Przykłady zastosowania w dokumentacji projektowej. *2 Brak wymogów tylko w połączeniu z układem Therm-Control. Olejowy/gazowy kocioł grzewczy VIESMANN 11

12 Vitoradial 300-T, typ VR3, 101 do 545 kw 5.1 Opis wyrobu Niskotemperaturowy kocioł grzewczy z kondensacyjnym olejowym/ gazowym wymiennikiem ciepła Kocioł trójciągowy z wielowarstwowymi konwekcyjnymi powierzchniami grzewczymi i podłączanym dodatkowo wężownicowym wymiennikiem ciepła Inox-Radial. Do eksploatacji z płynnie obniżaną temperaturą wody w kotle. Dopuszczalna temperatura na zasilaniu (= temperatura progowa) do 110 C Dopuszczalne ciśnienie robocze 4 bar (0,4 MPa) Oznaczenie CE: CE-0035BU104 Olejowy zespolony kocioł kondensacyjny z olejowym palnikiem wentylatorowym Vitoflame 100 (do 335 kw lub gazowym systemem kondensacyjnym z palnikiem zapewnianym przez inwestora. Sprawność znormalizowana dla eksploatacji na olej opałowy: 97% (H s )/103% (H i ). Wymiennik ciepła Inox-Radial do kondensacji spalin, dopasowany do kompaktowego kotła grzewczego. Kompletny, z orurowaniem wymiennika ciepła i pompą, dostosowany do wszystkich mocy cieplnych kotła. Długie cykle pracy palnika oraz niewiele przerw w pracy dzięki dużej pojemności wodnej chronią środowisko. Ekonomiczna i bezpieczna eksploatacja instalacji grzewczej dzięki cyfrowemu regulatorowi Vitotronic z możliwością komunikacji. Zintegrowany układ rozruchowy Therm-Control ułatwia podłączenie hydrauliczne dzięki czemu można zrezygnować z pompy mieszającej oraz z podwyższania temperatury wody na powrocie. Brak konieczności zabezpieczenia przed brakiem wody, co pozwala zaoszczędzić dodatkowe koszty. Konstrukcja kompaktowa zapewnia łatwe ustawienie i małą wysokość montażową jest to ważne przy modernizacji. 5.2 Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control 5 Wymogi Eksploatacja z obciążeniem palnika 60 % < 60 % 1. Przepływ objętościowy wody Brak grzewczej 2. Temperatura na powrocie kotła Brak *2 (wartość minimalna) *1 3. Dolna temperatura wody w kotle Eksploatacja olejowa 40 C Eksploatacja gazowa 50 C Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C 4. Dwustopniowa eksploatacja palnika 1. stopień 60% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 5. Eksploatacja modulowana palnika Między 60 i 100% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 6. Praca zredukowana Jeżeli brak jest zapotrzebowania na ciepło, kocioł grzewczy może zostać wyłączony. 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej Wskazówka Wymagania dotyczące jakości wody, patrz strona 54. *1 Przykłady zastosowania układu rozruchowego Therm-Control - patrz część Przykłady zastosowania w dokumentacji projektowej. *2 Brak wymogów tylko w połączeniu z układem Therm-Control. 12 VIESMANN Olejowy/gazowy kocioł grzewczy

13 Vitorond 200, typ VD2A, 125 do 270 kw 6.1 Opis wyrobu Niskotemperaturowy kocioł olejowy/gazowy Kocioł trójciągowy o konstrukcji segmentowej, wykonanej z elementów żeliwnych. Do wyboru w całości lub w pojedynczych segmentach. Do eksploatacji z płynnie obniżaną temperaturą wody w kotle Dopuszczalna temperatura na zasilaniu (= temperatura progowa) do 110 C Dopuszczalne ciśnienie robocze 6 bar (0,6 MPa) Oznaczenie CE: CE-0085BS0005 Oszczędny i nieuciążliwy dla środowiska dzięki pracy z płynnie obniżaną temperaturą wody w kotle. Sprawność znormalizowana przy eksploatacji na olej opałowy: 88% (H s )/94% (H i ). Wykonany ze stali nierdzewnej, opcjonalny wymiennik ciepła spaliny/woda Vitotrans 300 umożliwiający osiągnięcie wyższej sprawności znormalizowanej dzięki wykorzystaniu ciepła kondensacji. Kocioł trójciągowy zapewniający spalanie z niską emisją zanieczyszczeń Powierzchnia grzewcza Eutectoplex zapewnia wysokie bezpieczeństwo eksploatacji i dużą trwałość. Jednorodna struktura eutektycznego specjalnego żeliwa szarego zapewnia równomierny przepływ ciepła i zapobiega pęknięciom naprężeniowym. Zintegrowany układ rozruchowy Therm-Control ułatwia podłączenie hydrauliczne dzięki niemu można zrezygnować zarówno z pompy mieszającej, jak i z podwyższania temperatury wody na powrocie. System montażowy Fastfix, przyspieszający i ułatwiający montaż. Prosty, szybki montaż poszczególnych segmentów żeliwnych za pomocą systemu wpustowo-sprężynowego i elastycznych uszczelek zapewniających długotrwałe uszczelnienie po stronie spalin. Ekonomiczna i bezpieczna eksploatacja instalacji grzewczej dzięki cyfrowemu systemowi regulacyjnemu Vitotronic z możliwością komunikacji. Standardowa magistrala LON umożliwia całkowitą integrację z systemami zarządzania budynkiem. 6.2 Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Wymogi Eksploatacja z obciążeniem palnika 60 % < 60 % 1. Przepływ objętościowy wody Brak grzewczej 2. Temperatura na powrocie kotła Brak *2 (wartość minimalna) *3 3. Dolna temperatura wody w kotle Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C Eksploatacja olejowa 60 C Eksploatacja gazowa 65 C 4. Dwustopniowa eksploatacja palnika 1. stopień 60% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 5. Eksploatacja modulowana palnika Między 60 i 100% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 6. Praca zredukowana Instalacje jednokotłowe i kocioł wiodący w instalacji wielokotłowej Eksploatacja z dolną temperaturą wody w kotle 7. Obniżenie temperatury na weekend Kolejne kotły w instalacji wielokotłowej mogą zostać wyłączone Jak przy eksploatacji zredukowanej Wskazówka Wymagania dotyczące jakości wody, patrz strona Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic bez układu rozruchowego Therm-Control Wymogi Eksploatacja z obciążeniem palnika < 40 % > 40% < 60 % > 60 % 1. Przepływ objętościowy wody Brak Brak Brak grzewczej 2. Temperatura na powrocie kotła Eksploatacja olejowa 55 C Eksploatacja olejowa 50 C Brak (wartość minimalna) Eksploatacja gazowa 65 C Eksploatacja gazowa 60 C 3. Dolna temperatura wody w kotle Eksploatacja olejowa 60 C Eksploatacja gazowa 70 C Eksploatacja olejowa 60 C Eksploatacja gazowa 65 C Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C 4. Dwustopniowa eksploatacja palnika Obciążenie minimalne nie jest wymagane Obciążenie minimalne nie jest wymagane 1. stopień 60% znamionowej mocy cieplnej 5. Eksploatacja modulowana palnika Obciążenie minimalne nie jest wymagane Między 60 i 100% znamionowej mocy cieplnej 6. Praca zredukowana Instalacje jednokotłowe i kocioł wiodący w instalacji wielokotłowej Eksploatacja z dolną temperaturą wody w kotle *3 Przykłady zastosowania - patrz część Przykłady zastosowania dokumentacji projektowej. *2 Brak wymogów tylko w połączeniu z układem Therm-Control. Olejowy/gazowy kocioł grzewczy VIESMANN 13

14 Vitorond 200, typ VD2A, 125 do 270 kw (ciąg dalszy) Wymogi Eksploatacja z obciążeniem palnika < 40 % > 40% < 60 % > 60 % Kolejne kotły w instalacji wielokotłowej mogą zostać wyłączone 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej Wskazówka Wymagania dotyczące jakości wody, patrz strona VIESMANN Olejowy/gazowy kocioł grzewczy

15 Vitorond 200, typ VD2, 320 do 1080 kw 7.1 Opis wyrobu Niskotemperaturowy kocioł olejowy/gazowy Kocioł trójciągowy o konstrukcji segmentowej, wykonanej z elementów żeliwnych Do eksploatacji z płynnie obniżaną temperaturą wody w kotle Dopuszczalna temperatura na zasilaniu (= temperatura progowa) do 110 C Dopuszczalne ciśnienie robocze 6 bar (0,6 MPa) Oznaczenie CE: CE-0085AS0002 Oszczędny i nieuciążliwy dla środowiska dzięki pracy z płynnie obniżaną temperaturą wody w kotle. Sprawność znormalizowana przy eksploatacji na olej opałowy: 88% (H s )/94% (H i ). Wykonany ze stali nierdzewnej, opcjonalny wymiennik ciepła spaliny/woda Vitotrans 300 umożliwiający osiągnięcie wyższej sprawności znormalizowanej dzięki wykorzystaniu ciepła kondensacji. Kocioł trójciągowy zapewniający spalanie z niską emisją zanieczyszczeń. Powierzchnia grzewcza Eutectoplex zapewnia wysokie bezpieczeństwo eksploatacji i dużą trwałość. Jednorodna struktura eutektycznego, specjalnego żeliwa szarego zapewnia równomierny przepływ ciepła i zapobiega pęknięciom naprężeniowym. System montażowy Fastfix, przyspieszający i ułatwiający montaż. Łatwe wstawianie, także w trudno dostępnych kotłowniach, dzięki konstrukcji segmentowej i niskim ciężarze transportowym poszczególnych segmentów. Prosty i szybki montaż segmentów żeliwnych dzięki systemowej budowie z podwójną bruzdą i elastycznej uszczelce umożliwiającej długotrwałe uszczelnienie po stronie spalin. Ekonomiczna i bezpieczna eksploatacja instalacji grzewczej dzięki cyfrowemu systemowi regulacyjnemu Vitotronic z możliwością komunikacji. Standardowa magistrala LON umożliwia całkowitą integrację z systemami zarządzania budynkiem. 7.2 Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic Eksploatacja olejowa 40 C Wymogi Eksploatacja z obciążeniem palnika 60 % < 60 % 1. Przepływ objętościowy wody grzewczej 30% przy znamionowej mocy cieplnej 2. Temperatura na powrocie kotła Eksploatacja olejowa 53 C (wartość minimalna) *3 Eksploatacja gazowa 53 C Eksploatacja gazowa 53 C 3. Dolna temperatura wody w kotle Eksploatacja olejowa 50 C Eksploatacja gazowa 60 C Eksploatacja olejowa 60 C Eksploatacja gazowa 65 C 4. Dwustopniowa eksploatacja palnika 1. stopień 60% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 5. Eksploatacja modulowana palnika Między 60 i 100% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 6. Praca zredukowana Instalacje jednokotłowe i kocioł wiodący w instalacji wielokotłowej Eksploatacja z dolną temperaturą wody w kotle 7. Obniżenie temperatury na weekend Kolejne kotły w instalacji wielokotłowej mogą zostać wyłączone Jak przy eksploatacji zredukowanej Wskazówka Wymagania dotyczące jakości wody, patrz strona *3 Przykłady zastosowania - patrz część Przykłady zastosowania dokumentacji projektowej. Olejowy/gazowy kocioł grzewczy VIESMANN 15

16 Palnik 8.1 Dane techniczne Vitoflame 100, typ VEH III 8 Moc cieplna palnika, stopień 1./2. Odpowiada znamionowemu obciążeniu cieplnemu kotła grzewczego. Olejowy palnik wentylatorowy Vitoflame 100 w połączeniu z kotłem Vitoplex 200 Znamionowa moc cieplna kotła grzewczego kw Moc cieplna palnika kw 68/97 91/ / / /293 1./2. stopień Typ palnika VEH III-1SX VEH III-2SX VEH III-3SX VEH III-4SX VEH III-5SX Zużycie paliwa - olej opałowy EL 1. stopień kg/h 5,8 7,7 9,6 12,8 17,2 litry/h 6,8 9,1 11,3 15,1 20,2 2. stopień kg/h 8,2 11,0 13,7 18,3 24,6 litry/h 9,6 12,9 16,1 21,5 28,9 Nr wzorca konstrukcyjnego wg normy EN G1037/08S 267 Napięcie V 230 Częstotliwość Hz 50 Obroty silnika obr/ 2800 min Wersja dwustopniowy Wydajność tłoczenia pompy oleju litry/h 70 Wymiary Długość (wymiar a) mm 418 Szerokość mm 400 Wysokość (wymiar b) mm 538 Masa kg 26 Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśn. wstępne bar 2 w przewodach zasilających (dla przewodów pierścieniowych) MPa 0,2 Olejowy palnik wentylatorowy Vitoflame 100 w połączeniu z kotłem Vitoplex 300 Znamionowa moc cieplna kw kotła grzewczego Moc cieplna palnika kw 68/98 88/ / / / /326 1./2. stopień Typ palnika VEHIII-1TXA VEHIII-2TXA VEHIII-3TXA VEHIII-4TXA VEHIII-5TXA VEHIII-6TXA Zużycie paliwa - olej opałowy EL 1. stopień kg/h 5,2 7,4 10,6 11,6 15,0 18,2 litry/h 6,1 8,7 12,5 13,7 17,7 21,4 2. stopień kg/h 7,4 10,5 12,8 16,4 21,5 26,1 litry/h 8,7 12,4 15,1 19,3 25,3 30,7 Nr wzorca konstrukcyjnego wg normy G1037/08S EN 267 Napięcie V 230 Częstotliwość Hz 50 Obroty silnika obr/ 2800 min Wersja dwustopniowy Wydajność tłoczenia pompy oleju litry/h 70 Wymiary Długość (wymiar a) mm 418 Szerokość mm 400 Wysokość (wymiar b) mm 538 Masa kg 26 Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśn. wstępne bar 2 w przewodach zasilających (dla przewodów pierścieniowych) MPa 0,2 16 VIESMANN Olejowy/gazowy kocioł grzewczy

17 Palnik (ciąg dalszy) Olejowy palnik wentylatorowy Vitoflame 100 w połączeniu z kotłem Vitoradial 300-T Znamionowa moc cieplna T V /T R = 50/30 kw T V /T R = 80/60 kw Moc cieplna palnika kw 68/98 88/ / / / /326 1./2. stopień Typ palnika VEHIII-1TXA VEHIII-2TXA VEHIII-3TXA VEHIII-4TXA VEHIII-5TXA VE- HIII-6TXA Zużycie paliwa - olej opałowy EL 1. stopień kg/h 5,2 7,4 10,6 11,6 15,0 18,2 litry/h 6,1 8,7 12,5 13,7 17,7 21,4 2. stopień kg/h 7,4 10,5 12,8 16,4 21,5 26,1 litry/h 8,7 12,4 15,1 19,3 25,3 30,7 Nr wzorca konstrukcyjnego wg normy G1037/08S EN 267 Napięcie V 230 Częstotliwość Hz 50 Obroty silnika obr/ 2800 min Wersja dwustopniowy Wydajność tłoczenia pompy oleju litry/h 70 Wymiary Długość (wymiar a) mm 418 Szerokość mm 400 Wysokość (wymiar b) mm 538 Masa kg 26 Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśn. wstępne bar 2 w przewodach zasilających (dla przewodów pierścieniowych) MPa 0,2 8 Vitoflame 100 olejowy palnik wentylatorowy w połączeniu z kotłem Vitorond 200 Znamionowa moc cieplna kw kotła grzewczego Moc cieplna palnika kw 95/ / / / /293 1./2. stopień Typ palnika VEH III-1VD VEH III-2VD VEH III-3VD VEH III-4VD VEH III-5VD Zużycie paliwa - olej opałowy EL 1. stopień kg/h 8,0 11,7 12,5 14,7 17,2 litry/h 9,4 13,8 14,7 17,3 20,2 2. stopień kg/h 11,4 14,6 17,8 21,0 24,6 litry/h 13,4 17,2 20,9 24,7 28,9 Nr wzorca konstrukcyjnego wg normy EN G1037/08S 267 Napięcie V 230 Częstotliwość Hz 50 Obroty silnika obr/ 2800 min Wersja dwustopniowy Wydajność tłoczenia pompy oleju litry/h 70 Wymiary Długość (wymiar a) mm 418 Szerokość mm 400 Wysokość (wymiar b) mm 538 Masa kg 26 Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśn. wstępne bar 2 w przewodach zasilających (dla przewodów pierścieniowych) MPa 0,2 Potwierdzona jakość Oznaczenie CE zgodne z obowiązującymi dyrektywami WE. Olejowy/gazowy kocioł grzewczy VIESMANN 17

18 Palnik (ciąg dalszy) 8 b a A Przełącznik serwisowy (do regulacji palnika) B Adapter kołpakowy C Szybkozłącze D Elektroniczny moduł zapłonowy E Silnik nastawczy F Automat palnikowy G Przewód powrotny H Przewód ssący I Zawór elektromagnetyczny stopień 2 K Zawór elektromagnetyczny stopień 1 L Czujnik płomienia M Przycisk urządzenia przeciwzakłóceniowego N Przewód oleju O Pompa oleju P Silnik wentylatora R Obudowa wentylatora S Wirnik wentylatora T Tłumik powietrza zasysanego U Klapa regulacyjna powietrza V Trzon dyszy W Rura palnika X Prowadnice Y Tarcza piętrząca Z Dysza palnika olejowego a Elektrody zapłonowe b Przewód zapłonowy c Kołnierz 18 VIESMANN Olejowy/gazowy kocioł grzewczy

19 Palnik (ciąg dalszy) 8.2 Dane techniczne Vitoflame 100, typ VG III Moc cieplna palnika stopień 1/2 Odpowiada znamionowemu obciążeniu cieplnemu kotła grzewczego. Wartości na przyłączu H ub w odniesieniu do 1013 mbar (101,3 kpa) i temperatury gazu wynoszącej 15 C 8 Vitoflame 100 gazowy palnik wentylatorowy w połączeniu z kotłem Vitoplex Vitoplex 200 (typ SX2A) Vitoplex 300 (typ TX3A) Znamionowa moc cieplna kw kotła grzewczego Moc cieplna palnika kw 59/98 78/130 98/ /217 59/98 75/125 91/ /196 1./2. stopień Typ palnika VG III-2 VG III-3 VG III-4 VG III-5 VG III-2 VG III-3 VG III-4 VG III-5 Numer identyfikacyjny produktu CE-0085 AQ 0222 CE-0085 AQ 0222 Napięcie V Częstotliwość Hz Pobór mocy W Prędkość obrotowa silnika obr/min Wersja Dwustopniowa Dwustopniowa Wymiary Palnik: Długość (wymiar d) mm Szerokość (wymiar a) mm Wysokość (wymiar e) mm Armatura uniwersalna: Wymiar f mm Wymiar b mm Wymiar g mm Wymiar h mm Wymiar c mm Masa kg Palnik z armaturą uniwersalną Ciśnienie na przyłączu gazu (ciśnienie mbar 18 do 50 przepływu) kpa 1,8 do 5 Przyłącze gazu R ¼ ¼ Zużycie paliwa w odniesieniu do maks. obciążenia wart. opał. H ub Gaz ziemny 9,45 kwh/m 3 m 3 /h 10,4 13,8 17,3 23,0 12,1 14,9 19,5 25,9 GZ-50/G20 34,02 MJ/m 3 Gaz ziemny 8,13 kwh/m 3 m 3 /h 12,0 16,0 20,1 26,7 14,0 17,4 22,7 30,1 GZ41,5/G27 29,25 MJ/m 3 Olejowy/gazowy kocioł grzewczy VIESMANN 19

20 Palnik (ciąg dalszy) 8 B c A g e h f a b d A Zawór odcinający gaz B Drzwi kotła Wskazówka Armatura uniwersalna może zostać zamontowana dowolnie po prawej lub lewej stronie. Vitoflame 100 gazowy palnik wentylatorowy w połączeniu z Vitorond 200 Znamionowa moc cieplna kw kotła grzewczego Moc cieplna palnika kw 82/ / /213 1./2. stopień Typ palnika VG III-3R VG III-4R VG III-5R Numer identyfikacyjny produktu CE-0085 AQ 0222 Napięcie V 230 Częstotliwość Hz 50 Pobór mocy W Prędkość obrotowa silnika obr/min 2800 Wersja Dwustopniowa Wymiary Palnik: Długość (wymiar d) mm Szerokość (wymiar a) mm Wysokość (wymiar e) mm Armatura uniwersalna: Wymiar f mm Wymiar b mm Wymiar g mm Wymiar h mm Wymiar c mm Masa kg 41 Palnik z armaturą uniwersalną Ciśnienie na przyłączu gazu mbar 18 do 50 kpa 1,8 do 5 Przyłącze gazu R 1 1 1¼ Zużycie paliwa w odniesieniu do maks. obciążenia wart. opał. H ub 9,45 kwh/m 3 m 3 /h 14,5 18,6 22,6 34,02 MJ/m 3 Gaz ziemny 8,13 kwh/m 3 m 3 /h 16,9 21,6 26,3 GZ41,5/G27 29,2 MJ/m 3 20 VIESMANN Olejowy/gazowy kocioł grzewczy

21 Palnik (ciąg dalszy) Potwierdzona jakość Oznaczenie CE zgodne z obowiązującymi dyrektywami WE. c 8 g e h f a b d A Zawór odcinający gaz B Drzwi kotła Wskazówka Armatura uniwersalna może zostać zamontowana dowolnie po prawej lub lewej stronie. A Armatura gazowa B Szybkozłącze C Silnik nastawczy D Czujnik ciśnienia powietrza Olejowy/gazowy kocioł grzewczy VIESMANN 21

22 Palnik (ciąg dalszy) 8 E Silnik wentylatora F Przycisk odblokowania G Gazowy automat palnikowy H Transformator zapłonowy K System mieszający L Elektroda zapłonowa M Tarcza piętrząca N Elektroda jonizacyjna O Płomienica P Wirnik dmuchawy R Tłumik powietrza zasysanego S Pokrywa palnika T Klapa regulacyjna powietrza U Przełącznik serwisowy do regulacji palnika V Uszczelka kołnierza W Zawór odcinający kulowy 22 VIESMANN Olejowy/gazowy kocioł grzewczy

23 Wyposażenie dodatkowe instalacji 9.1 Dane techniczne Wyposażenie dodatkowe obiegów grzewczych Rozdzielacz obiegów grzewczych Divicon do kotłów grzewczych o mocy do 335 kw Dane techniczne Budowa i działanie Do rozdzielacza zasilania i kolektora wody powrotnej można podłączyć od 1 do 4 obiegów grzewczych. Wolne przyłącza należy zamknąć zaślepkami (w zakresie dostawy). Rozdzielacz zasilania i kolektor wody powrotnej mogą zostać zamontowane do wyboru po prawej lub lewej stronie kotła grzewczego. Izolacja cieplna rozdzielacza obiegu grzewczego Divicon objęta jest zakresem dostawy. 9 Rozdzielacz obiegu grzewczego Divicon, wolnostojący do kotłów Vitorond 200, o mocy od 125 do 270 kw, Vitoplex 200, od 90 do 270 kw, Vitoplex 300, od 90 do 300 kw, Vitoradial 300-T, od 101 do 335 kw i Vitocrossal 200/300, od 87 do 314 kw Przy pomocy oddzielnych nóg regulacyjnych oraz wykonanych przez inwestora połączeń rurowych możliwe jest również ustawienie rozdzielacza Divicon w pobliżu kotła, zamiast zawieszenia na ścianie. Olejowy/gazowy kocioł grzewczy VIESMANN 23

24 Wyposażenie dodatkowe instalacji (ciąg dalszy) Rozdzielacz obiegu grzewczego Divicon, wiszący do kotłów Vitoplex 200, o mocy od 90 do 270 kw, Vitoplex 300, od 90 do 300 kw, Vitoradial 300-T, od 101 do 335 kw, Vitorond 200, od 125 do 270 kw, i Vitocrossal 200/300, od 87 do 314 kw = b a c EL E EL E E Spust EL Odpowietrzanie Tabela wymiarów Znamionowa moc cieplna kotła grzewczego kw a (DN 25 + DN 32) mm b (DN 40 + DN 50) mm c mm Przyłącza dodatkowego odbiornika (np. pojemnościowy podgrzewacz wody) 2 złączki rurowe G 1½ (gwint zewnętrzny) na tylnej ściance rozdzielacza zasilania i kolektora wody powrotnej , VIESMANN Olejowy/gazowy kocioł grzewczy

25 Wyposażenie dodatkowe instalacji (ciąg dalszy) Przyłącza obiegów grzewczych Przyłącze obiegu grzewczego DN 25 i DN 32 (na rysunku z mieszaczem) Przyłącze obiegu grzewczego DN 40 i DN 50 (na rysunku z mieszaczem) A Zasilanie instalacji B Powrót z instalacji C Zawór kulowy D Zawór zwrotny klapowy E Pompa obiegowa F Mieszacz 3-drogowy A Zasilanie instalacji B Powrót z instalacji C Zawór kulowy D Zawór zwrotny klapowy E Pompa obiegowa F Mieszacz 3-drogowy Możliwa moc cieplna przyłączy obiegów grzewczych przy (ΔT = 20 K) Przyłącze obiegu grzewczego kw DN DN DN DN Pompy obiegu grzewczego firmy Wilo, regulowane ciśnieniem różnicowym (z możliwością przestawienia z ciśnienia proporcjonalnego na ciśnienie stałe) Ochrona silnika Wbudowana pełna ochrona silnika w skrzynce zacisków dla wszystkich ustawień ciśnienia różnicowego. Obciążalność styków dla zbiorczego komunikatu o usterce 1 A, 250 V~. Olejowy/gazowy kocioł grzewczy VIESMANN 25

26 Wyposażenie dodatkowe instalacji (ciąg dalszy) 230 V~, 50 Hz Przyłącze obiegu grzewczego DN Typ pompy Stratos PICO 25/1-6 Stratos PICO 30/1-6 Stratos 40/1-8 Stratos 50/1-8 Zakres obrotów n min Pobór mocy P 1 W Natężenie prądu I A maks. 0,35 maks. 0,35 0,22-1,37 0,22-1,37 Wysokość tłoczenia Pompa obiegu grzewczego DN 25 i DN p-v Ciśnienie tłoczenia mbar kpa Ciśnienie proporcjonalne maks. 10 min Wydajność pompy w m³/h Ciśnienie tłoczenia mbar kpa maks. p-c 10 min Wydajność pompy w m³/h 5 Ciśnienie stałe Wysokość tłoczenia Pompa obiegu grzewczego DN 40 i DN 50 Wysokość tłoczenia mbar min Wydajność pompy w m³/h kpa maks. 16 Wysokość tłoczenia mbar min Wydajność pompy w m³/h kpa maks. 16 Ciśnienie proporcjonalne Ciśnienie stałe Przyłącze elektryczne Pompa obiegu grzewczego DN 25 i DN 32 L N A L N 20 A Przewód przyłączeniowy ze złączem wtykowym 26 VIESMANN Olejowy/gazowy kocioł grzewczy

27 Wyposażenie dodatkowe instalacji (ciąg dalszy) Przyłącze elektryczne Pompa obiegu grzewczego DN 40 i DN 50 DP T V Oznaczenie kolorów wg normy DIN IEC BK czarny BK* czarna żyła z nadrukiem BN brązowy BU niebieski GNYE zielony/żółty Ext. off BK BK* BU BN 9 L N PE SSM V GNYE BU BN L N 20 A Zaciski przyłączeniowe w pompie B 4 żyłowy przewód do wyłączania i włączania pompy oraz do zgłaszania usterki C Zbiorcze zgłaszanie usterek D Zewnętrzne włączanie/wyłączanie pompy E Przyłącze poprzez stycznik w szafie sterowniczej lub stycznik pomocniczy, nr katalog F Wtyk sö do podłączania do regulatora Vitotronic G 3 żyłowy przewód do podłączenia pompy do sieci elektrycznej Pompy obiegu grzewczego firmy Grundfos, regulowane ciśnieniem różnicowym (z możliwością przestawienia z ciśnienia proporcjonalnego na ciśnienie stałe) Ochrona silnika Silnik i elektroniczny układ sterowania są chronione przed przeciążeniem termicznym. Zewnętrzna ochrona silnika nie jest konieczna. 230 V~, 50 Hz Przyłącze obiegu grzewczego Typ pompy ALPHA ALPHA MAGNA UPE DN MAGNA UPE Zakres obrotów n min Pobór mocy P 1 W Natężenie prądu I A 0,05-0,38 0,05-0,38 0,16-2,0 0,2-1,51 Olejowy/gazowy kocioł grzewczy VIESMANN 27

28 Wyposażenie dodatkowe instalacji (ciąg dalszy) Wysokość tłoczenia Pompa obiegu grzewczego DN 25 i DN 32 9 Wysokość tłoczenia mbar D 60 A 50 E 40 B C 30 H 20 F G kpa ,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 Wydajność pompy m³/h A Automatyczna funkcja adaptacji B Górna charakterystyka ciśnienia proporcjonalnego C Dolna charakterystyka ciśnienia proporcjonalnego D Górna charakterystyka ciśnienia stałego E Dolna charakterystyka ciśnienia stałego F Stopień pompy 1 do ustawienia ręcznego G Stopień pompy 2 do ustawienia ręcznego H Stopień pompy 3 do ustawienia ręcznego Wysokość tłoczenia Pompa obiegu grzewczego DN 40 Wysokość tłoczenia mbar maks. min. kpa Wydajność pompy w m³/h Wysokość tłoczenia mbar maks. min. kpa Wydajność pompy w m³/h Ciśnienie proporcjonalne Ciśnienie stałe Wysokość tłoczenia Pompa obiegu grzewczego DN 50 Wysokość tłoczenia mbar kpa maks. 10 min Wydajność pompy w m³/h Ciśnienie proporcjonalne Wysokość tłoczenia mbar kpa Ciśnienie stałe maks. 10 min Wydajność pompy w m³/h 28 VIESMANN Olejowy/gazowy kocioł grzewczy

29 Wyposażenie dodatkowe instalacji (ciąg dalszy) Przyłącze elektryczne Pompa obiegu grzewczego DN 25 i DN 32 L N A L N 20 9 A Przewód przyłączeniowy ze złączem wtykowym Przyłącze elektryczne Pompa obiegu grzewczego DN 40 i DN 50 Oznaczenie kolorów wg normy DIN IEC BK czarny BK* czarna żyła z nadrukiem BN brązowy BU niebieski GNYE zielony/żółty A B C L N NCNOC S T O P BN BU GNYE K E BN BU F G BK BK D H L N 20 A Przyłącze elektryczne B Wyjście sygnału C Wł./wył. D Przewód do włączania/wyłączania i zgłaszania usterek pompy (4 żyłowy) E Zbiorcze zgłaszanie usterek F Zewnętrzne włączanie/wyłączanie pompy G Przyłącze poprzez stycznik w szafie sterowniczej lub stycznik pomocniczy, nr katalog H Wtyk sö do podłączania do regulatora Vitotronic K Zasilający przewód elektryczny pompy (3 żyłowy) Olejowy/gazowy kocioł grzewczy VIESMANN 29

30 Wyposażenie dodatkowe instalacji (ciąg dalszy) Dyspozycyjna wysokość tłoczenia Dyspozycyjna wysokość tłoczenia obiegów grzewczych Od wysokości tłoczenia pompy należy odjąć opory przepływu mieszacza i obiegu kotła (kocioł grzewczy, przyłącza rurowe, rozdzielacz zasilania i kolektor wody powrotnej). W obiegu kotła należy uwzględnić całkowitą ilość wody wszystkich obiegów grzewczych. C DN 65: Vitorond 200, 230 i 270 kw, D DN 65: Vitoplex 200/300, od 90 do 200 kw E DN 80: Vitoplex 200/300, od 235 do 300 kw Opory przepływu w mieszaczu 9 Opory przepływu w obiegu kotła (Kocioł grzewczy + przyłącza rurowe + rozdzielacz zasilania i kolektor wody powrotnej + przyłącze obiegu grzewczego oprócz mieszacza) A BCD A B C D E Opór przepływu mbar kpa ,5 1 0,5 0,4 0,3 0,2 0, Strumień przepływu w m³/h A DN 65: Vitorond 200, 125 i 160 kw, B DN 65: Vitorond 200, 195 kw, Opór przepływu mbar kpa A DN 25 B DN 32 C DN 40 D DN ,5 0,2 0,1 0,1 0,2 0, Strumień przepływu w m³/h Wskazówka Przy oporach przyłączy rurowych między kotłem grzewczym i rozdzielaczem uwzględniono 6 kolan (90 ) i rury o dł. 5 m. Jeżeli inwestor stosuje długości i kształtki istotnie różniące się od podanych, należy obliczyć i uwzględnić dodatkowe opory. Przykład obliczania dyspozycyjnej wysokości tłoczenia Instalacja grzewcza z: rozdzielaczem obiegu grzewczego Divicon DN 80 obiegiem 1 przyłącze obiegu grzewczego DN 25 bez mieszacza, moc cieplna 35kW, strumień przepływu 1,5 m 3 /h grzewczym 1: obiegiem 1 przyłącze obiegu grzewczego DN 32 z mieszaczem, moc cieplna 60kW, strumień przepływu 2,5 m 3 /h grzewczym 2: obiegiem grzewczym 3: 1 przyłącze obiegu grzewczego DN 50 z mieszaczem, moc cieplna 150kW, strumień przepływu 6,5 m 3 /h strumień przepływu łącznie 10,5 m 3 /h Opory przepływu w obiegu kotła Kocioł grzewczy + przyłącza rurowe + rozdzielacz zasilania i kolektor wody powrotnej + przyłącze obiegu grzewczego (oprócz mieszacza) (patrz wykres) = 30mbar (3 kpa) Opory przepływu w mieszaczu (patrz wykres) Mieszacz DN Opór przepływu mbar kpa 1,8 2,2 30 VIESMANN Olejowy/gazowy kocioł grzewczy

31 Wyposażenie dodatkowe instalacji (ciąg dalszy) Suma oporów przepływu w obiegu kotła i przyłączu obiegu grzewczego Obieg grzewczy 1: 30 mbar (3 kpa) Obieg grzewczy 2: 30 mbar (3 kpa) + 18 mbar (1,8 kpa) = 48 mbar (4,8 kpa) Obieg grzewczy 3: 30 mbar (3 kpa) + 22 mbar (2,2 kpa) = 52 mbar (5,2 kpa) Dyspozycyjna wysokość tłoczenia pojedynczych obiegów grzewczych Z zastosowaniem pompy obiegowej firmy Wilo Obieg grzewczy Wysokość tłoczenia pompy obiegowej (regulowana) mbar 100 do do do 760 kpa 10 do do do 76 Opór przepływu w obiegu kotła + przyłącze obiegu grzewczego mbar kpa 3 4,8 5,2 Dyspozycyjna wysokość tłoczenia (regulowana) mbar 70 do do do 708 kpa 7 do 37 5,2 do 23,2 4,8 do 70,8 Z zastosowaniem pompy obiegowej firmy Grundfos Obieg grzewczy Wysokość tłoczenia pompy obiegowej (regulowana) mbar 100 do do do 520 kpa 10 do do do 52 Opór przepływu w obiegu kotła + przyłącze obiegu grzewczego mbar kpa 3 4,8 5,2 Dyspozycyjna wysokość tłoczenia (regulowana) mbar 70 do do do 468 kpa 7 do 37 5,2 do 21,2 9,8 do 46,8 10 Szafa sterownicza Vitocontrol (na zamówienie) Szafa sterownicza do regulacji instalacji grzewczej w połączeniu z rozdzielaczem obiegu grzewczego Divicon W szafach sterowniczych zamontowano wszystkie elementy konieczne do sterowania, regulacji i kontroli instalacji grzewczej. System zbudowany jest w taki sposób, żeby oprócz regulatora dla 1 do 4 kotłów grzewczych można było wbudować inne urządzenia, takie jak np. Vitotronic 300-K (typ MW1S), Vitotronic 200-H (typ HK1S albo HK3S), sterowniki pomp, przyrządy pomiarowe, zegary sterujące itp. Wskazówki projektowe 10.1 Dostawa i ustawienie Dostawa Urządzenie dostarczamy na miejsce montażu przy pomocy żurawia samojezdnego oraz dokonujemy ich rozładunku, jeżeli nie występują szczególne utrudnienia. Dostawa i ustawienie Kocioł grzewczy i wymiennik ciepła spaliny/woda posiadają wystarczającą ilość uchwytów, do których można przymocować dźwignice. Podłużne szyny wsporcze ułatwiają wstawienie do pomieszczenia. Na życzenie inwestora specjaliści firmy Viessmann mogą ustawić urządzenia na przygotowanym wcześniej fundamencie; koszty zostaną doliczone do rachunku. Kotły grzewcze są ustawiane na podłużnych szynach wsporczych. Mogą one zostać ustawione na podłożu betonowym bez specjalnego fundamentu. Należy przy tym przestrzegać wysokości montażowej palnika. Do rozładunku kotłów grzewczych, których masa przy transporcie przekracza 10 t, wymagany jest żuraw specjalny (w gestii inwestora). Jednakże ze względu na czyszczenie kotłowni zaleca się ustawienie kotła grzewczego na cokole. Zalecane minimalne odległości od ściany konieczne do wykonywania prac montażowych i konserwacyjnych: patrz arkusz danych odpowiedniego kotła grzewczego. Jeżeli wymagana jest izolacja dźwiękowa, kocioł grzewczy można ustawić na dźwiękochłonnych podkładkach. W kotłach Vitoplex do 560 kw oraz Vitoradial 300-T do 263 kwjest możliwość przykręcenia dźwiękochłonnych nóg regulacyjnych do szyn wsporczych. Pomieszczenie techniczne Ogólne wymogi stawiane kotłowni Pomieszczenie techniczne musi być wolne od zanieczyszczeń powietrza poprzez chlorowco-alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących) Pomieszczenie nie może być zapylone Powietrze w pomieszczeniu technicznym nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację Olejowy/gazowy kocioł grzewczy VIESMANN 31

32 Wskazówki projektowe (ciąg dalszy) 10 Kotły grzewcze Vitotrans 300 oraz wymienniki ciepła spaliny/woda mogą zostać ustawione w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowco-alkany tylko wówczas, gdy zostaną podjęte odpowiednie środki zapewniające niezakłócone doprowadzenie czystego powietrza do spalania. Uszkodzenia będące następstwem nieprzestrzegania powyższych wskazówek nie są objęte gwarancją. W razie wątpliwości prosimy o konsultację z naszą firmą. Wymogi wzorca rozporządzenia o instalacjach paleniskowych (Niemcy) Pomieszczenie kotłowni powinno odpowiadać wymogom wzoru rozporządzenia o instalacjach paleniskowych. Zastosowanie mają odpowiednie krajowe przepisy budowlane oraz rozporządzenia dotyczące instalacji paleniskowych. Zasilanie powietrzem do spalania Jeśli instalacje paleniskowe z zasysaniem powietrza do spalania z kotłowni o mocy > 35 kw są ustawione w pomieszczeniach wyposażonych w otwór lub przewód prowadzący na zewnątrz, zasilanie powietrzem do spalania uznane jest za zapewnione. Przekrój otworu przy znamionowej mocy cieplnej wynoszącej 35 kw powinien mieć wielkość co najmniej 150 cm 2. Dla każdego kilowata powyżej znamionowej mocy cieplnej 35 kw konieczne jest powiększenie otworu o 2 cm 2. Przewody powinny zostać zwymiarowane odpowiednio do warunków przepływu. Na wymagany przekrój mogą składać się maksymalnie 2 otwory lub przewody. A cm² A = 150 cm² + 2 x (Σ²n 35 kw) kw Otwory i przewody doprowadzające powietrze do spalania nie mogą być zamykane ani zastawiane, o ile nie istnieją specjalne urządzenia zabezpieczające zapewniające pracę instalacji paleniskowej tylko przy drożnych otworach. Wymagany przekrój nie może być zawężony przez zamknięcie lub kratkę zabezpieczającą. Wyłącznik awaryjny Palnik, urządzenia transportujące paliwo i regulatory instalacji paleniskowych powinny posiadać możliwość wyłączenia w dowolnym momencie przez wyłącznik (awaryjny) umieszczony poza pomieszczeniem, w którym ustawione jest urządzenie. Obok wyłącznika awaryjnego należy umieścić tabliczkę z napisem WYŁĄCZNIK AWARYJNY INSTALACJA GRZEWCZA. Środki bezpieczeństwa W przypadku gazowych urządzeń palnikowych ustawionych w pomieszczeniach przewody paliwa muszą być wyposażone bezpośrednio przed gazowymi urządzeniami palnikowymi w następujące urządzenia zabezpieczające: Przy zewnętrznym obciążeniu termicznym powyżej 100ºC dalszy dopływ paliwa musi być automatycznie blokowany. W temperaturze 650ºC przez co najmniej 30 minut musi być zapewniony przepływ nie większy niż 30 l/h, mierzony jako przepływ objętościowy powietrza. Instalacje paleniskowe muszą być oddalone od części wykonanych z materiałów łatwopalnych lub od mebli, albo należy je osłonić. W przypadku znamionowej mocy cieplnej instalacji paleniskowych nie mogą występować temperatury wyższe niż 85 C. W przeciwnym razie powinien zostać zachowany odstęp wynoszący co najmniej 40 cm. Ogrzewanie statków Jeżeli kotły grzewcze używane są do ogrzewania statków, należy mieć na uwadze następujące szczególne okoliczności: Urządzenia zainstalowane na statkach podlegają znacznym obciążeniom. Należy uwzględnić szczególne wymagania firm ubezpieczeniowych firm klasyfikujących statki. Nasze kotły grzewcze nie mogą być jednak wykorzystane do wszystkich możliwych zastosowań. Z tego względu należy przed wykonaniem instalacji grzewczej skontaktować się z naszym doradcą handlowym w celu wyjaśnienia szczegółów. Σ² n = suma wszystkich wartości znamionowej mocy cieplnej w kw Pokrywa kotła odporna na obciążenia Kotły Vitoplex o mocy powyżej 620 kw dostarczane są wraz z zamontowanym pomostem roboczym odpornym na obciążenia Projektowanie instalacji Temperatury na zasilaniu W celu utrzymania niskich strat rozdziału, zaleca się zaprojektowanie instalacji dystrybucji ciepła i ustawienie podgrzewu wody użytkowej maks. na 70 C (temperatura na zasilaniu). W kotłach grzewczych dostarczonych z regulatorem obiegu kotła maks. temperatura wody w kotle jest ograniczona do 85ºC. W celu podwyższenia temperatury na zasilaniu można zmienić ustawienie regulatora temperatury. Temperatury progowe Kotły grzewcze firmy Viessmann odpowiadają normom EN 303 i DIN 4702 oraz posiadają oznakowanie CE. Zgodnie z normą EN mogą być one stosowane w zamkniętych instalacjach grzewczych. Dop. temperatury na zasilaniu (= temperatury progowe): do 110 C Zgodnie z normą EN 12953: do 120 C 32 VIESMANN Olejowy/gazowy kocioł grzewczy

33 Wskazówki projektowe (ciąg dalszy) Wskazówka W przypadku temperatury 120 C kocioł wymaga odbioru indywidualnego i musi być kontrolowany co rok. Maksymalna temperatura na zasilaniu: Wybór znamionowej mocy cieplnej Należy wybrać kocioł grzewczy odpowiedni do wymaganego obciążenia grzewczego. Sprawność kotłów niskotemperaturowych i kondensacyjnych jest stabilna w szerokim zakresie obciążenia kotła. ok. 15 K poniżej temperatury progowej Zabezpieczający ogranicznik temperatury regulatora obiegu kotła: stan fabryczny 110 C z możliwością przestawienia na 100 C Z tego względu w przypadku kotłów niskotemperaturowych, kondensacyjnych oraz instalacji wielokotłowych moc cieplna może być większa niż obliczone obciążenie grzewcze w budynku. Wymogi dotyczące obciążenia grzewczego Wymogi normy EN dotyczące obliczania obciążenia grzewczego są spełniane przez regulatory pogodowe. W celu obniżenia mocy podgrzewu przy niskich temperaturach na zewnątrz zostaje zredukowane obniżanie temperatury w nocy. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. 10 Sterowane pompowo systemy utrzymywania ciśnienia W instalacjach grzewczych z automatycznymi, a szczególnie sterowanymi pompami systemami utrzymywania ciśnienia ze zintegrowanym odgazowaniem, zalecany jest ze względów bezpieczeństwa montaż przy każdym kotle grzewczym przeponowego ciśnieniowego naczynia zbiorczego. Moc kotła w kw Przeponowe ciśnieniowe naczynie zbiorcze Pojemność w litrach Do Do Do Do Do Do W ten sposób następuje redukcja częstotliwości i skali wahań ciśnienia. Przyczynia się to w znacznym stopniu do zwiększenia bezpieczeństwa eksploatacji i żywotności elementów instalacji. Nieprzestrzeganie powyższych wskazówek może prowadzić do uszkodzenia kotła lub innych elementów instalacji. Stosować wyłącznie zamknięte antykorozyjnie sterowane pompowo systemy utrzymywania ciśnienia, które zabezpieczone są przed przenikaniem tlenu do wody grzewczej. W innym wypadku istnieje możliwość uszkodzenia instalacji spowodowanego przez korozję tlenową. Sterowane pompowo systemy utrzymywania ciśnienia z odprowadzeniem gazów do atmosfery poprzez cykliczną redukcję ciśnienia powodują dodatkowe centralne odpowietrzanie instalacji grzewczej. Nie powodują one jednak usuwania tlenu w sensie ochrony antykorozyjnej zgodnie z VDI 2035 Arkusz Połączenie hydrauliczne Przyłącza ogrzewania Istniejące instalacje Przed podłączeniem kotła grzewczego do istniejącej instalacji grzewczej należy ją dokładnie przepłukać w celu usunięcia zabrudzeń i osadów. W przeciwnym razie zabrudzenia i osady będą się osadzały w kotle grzewczym, co z kolei prowadzi do lokalnego przegrzewania, powoduje głośną pracę i powstawanie korozji. Gwarancja nie obejmuje szkód w kotłach spowodowanych przez wymienione czynniki. W razie potrzeby zamontować filtry zanieczyszczeń. Przyłącza po stronie wody grzewczej Wszystkie odbiorniki ciepła i obiegi grzewcze należy przyłączyć do króćców wody zasilającej i powrotnej kotła. Nie podłączać do zabezpieczenia zasilania ani do innych przyłączy. Zaleca się montaż zaworów odcinających w przewodach zasilania instalacji i powrotny z instalacji. Dzięki temu podczas późniejszych prac przy kotle grzewczym lub obiegach grzewczych nie jest konieczne spuszczanie wody z całej instalacji, Instalacje ogrzewania podłogowego i obiegi grzewcze o bardzo dużej pojemności wodnej muszą być podłączone przez mieszacz również w przypadku zastosowania kotłów niskotemperaturowych. Regulacja odbywa się za pomocą regulatorów Vitotronic 300 (typ GW2B), Vitotronic 300-K lub oddzielnych regulatorów, np. Vitotronic 200-H. Prosty montaż Kotły Vitoplex przy temperaturach progowych do 110ºC nie wymagają kosztownego i trudnego w montażu elementu pośredniego na zasilaniu, służącego do zamontowania urządzeń zabezpieczających. Przyłącza wymagane do montażu dodatkowego wyposażenia, np. ogranicznika poziomu wody lub ogranicznika ciśnienia, znajdują się na kotle grzewczym. Obiegi grzewcze W przypadku instalacji grzewczych z rurami z tworzywa sztucznego zaleca się zastosowanie rur szczelnych dyfuzyjnie w celu uniknięcia dyfuzji tlenu przez ścianki rury do jej wnętrza. W instalacjach grzewczych nieszczelnych dyfuzyjnie, wykonanych z tworzywa sztucznego (DIN 4726), należy wykonać rozdzielenie systemowe. W tym celu dostarczamy oddzielne wymienniki ciepła. Olejowy/gazowy kocioł grzewczy VIESMANN 33

34 Wskazówki projektowe (ciąg dalszy) 10 Pompy obiegu kotła i pompy mieszające Kotły grzewcze Vitoplex, Vitorond 200, typ VD2A i Vitoradial 300-T nie wymagają pomp obiegu kotła powodujących przepływ wymuszony. Kotły Vitorond 200, typ VD2A o mocy od 125 do 270 kw, Vitoplex 300 o mocy od 90 do 2000 kw, Vitoplex 200 o mocy od 90 do 560 kw z układem Therm-Control oraz Vitoradial 300-T również nie wymagają podwyższania temperatury wody na powrocie. Bliższe dane na ten temat patrz przykłady zastosowania. Dla kotłów grzewczych lub przypadków ich zastosowania, w których konieczne jest podwyższanie temperatury wody na powrocie, sprawdziło się użycie pompy mieszającej. W przypadku kotłów Vitoplex ze względu na dużą pojemność wodną i małe wewnętrzne opory po stronie wody grzewczej wymagana jest jedynie jedna pompa do podwyższanie temperatury wody na powrocie (pompa mieszająca). Pompa powinna być przystosowana do pokrycia ok. 30% całkowitego natężenia przepływu. Pompa mieszająca pracuje tylko wtedy, gdy temperatura wody na powrocie spadnie poniżej wartości minimalnej. Wyposażenie dodatkowe systemu Rozdzielacz obiegu grzewczego Divicon Rozdzielacz obiegów grzewczych przystosowany do podłączenia w instalacjach jednokotłowych maks. 4 obiegów grzewczych do kotłów Vitoplex o mocy do 300 kw, Vitorond o mocy do 270 kw oraz Vitoradial 300-T o mocy do 335 kw. W połączeniu z przyłączami rurowymi do ustawienia po prawej lub lewej stronie obok kotła grzewczego lub w połączeniu ze wspornikami wiszącymi do zamocowania na ścianie. W kotłach Vitorond przyłącza rurowe do przyłączenia rozdzielacza Divicon wykonuje inwestor. Patrz rozdzielacz obiegu grzewczego Divicon od strony 23. Podwyższanie temperatury wody na powrocie Do kotłów Vitoplex o mocy do 560 kw dostarczamy gotowe urządzenia podwyższające temperaturę wody na powrocie do zamontowania na króćcu zasilającym i powrotnym kotła, a w przypadku kotłów Vitorond do 270 kw na zestawie przyłączeniowym. Patrz dane techniczne Wyposażenie dodatkowe kotła grzewczego. Wynikające z tego zalety: Mniejsza pompa, tzn. niższe koszty inwestycyjne Mniejszy pobór prądu przez pompę Skrócony czas pracy pompy mieszającej Niższe koszty prądu Wskazówka dotycząca pomp obiegu grzewczego Pompy obiegu grzewczego w instalacjach grzewczych o znamionowej mocy cieplnej > 25 kw muszą być wyposażone lub wykonane w taki sposób, aby pobór mocy elektrycznej dopasowywał się samoczynnie i co najmniej trzystopniowo do zapotrzebowania zależnego od trybu eksploatacji, o ile nie koliduje to z pracą systemów zabezpieczających kocioł grzewczy. Zestaw przyłączeniowy kotłów Vitorond Za pomocą zestawu można przyłączyć: Zasilanie i powrót Techniczne urządzenia zabezpieczające Podwyższanie temperatury wody na powrocie Przykłady zastosowania Patrz dokumentacja projektowa Przykłady zastosowania. 34 VIESMANN Olejowy/gazowy kocioł grzewczy

35 Wskazówki projektowe (ciąg dalszy) 10.4 Wyposażenie techniczno-zabezpieczające do kotłów wysokotemperaturowych Norma EN obowiązuje przy projektowaniu instalacji grzewczych o maks. temperaturze progowej maks. do 110ºC. Przy temperaturach progowych > 110ºC w wodnych instalacjach grzewczych należy stosować się do przepisów normy EN Norma ta określa wymagania techniczne w zakresie bezpieczeństwa wytwornic ciepła i instalacji wytwarzania ciepła. Wyposażenie techniczno-zabezpieczające zgodne z normą EN *4 Wyposażenie techniczno-zabezpieczające zgodne z normą EN OG OG HR OG HV HKP SDB1 HR OG HV HKP AV1 AV1 AV1 AV1 STB STB TR TH SDB1 SDB2 MA WB SIV STB1 STB2 TR TH SDB1 SDB2 MA TH WB SIV EST 10 ADG ADG SL E AV2 AV1 SL E AV2 AV1 Wymagane urządzenia zabezpieczające ADG Zamknięte naczynie zbiorcze *5 AV1 Zawór odcinający AV2 Zawór odcinający z zabezpieczeniem przed niezamierzonym zamknięciem, np. zaworem kołpakowym E Spust EST Naczynie rozprężne MA Manometr SDB1 Zabezpieczający ogranicznik ciśnienia maks. SDB2 Zabezpieczający ogranicznik ciśnienia min. Przy ponad 300 kw: Zabezpieczający ogranicznik ciśnienia maks. SIV Zawór bezpieczeństwa SL Zabezpieczające naczynie zbiorcze STB Zabezpieczający ogranicznik temperatury STB2 Zabezpieczający ogranicznik temperatury *6 TH Termometr TR Regulator temperatury WB Ogranicznik poziomu wody/ogranicznik ciśnienia minimalnego Pozostałe oznaczenia OG Obieg grzewczy HKP Pompa obiegu grzewczego HR Powrót wody grzewczej HV Zasilanie wodą grzewczą Na rysunku Wyposażenie techniczno-zabezpieczające zgodnie z normą EN przedstawiono rozwiązanie zastępujące naczynie rozprężne z dodatkowym zabezpieczającym ogranicznikiem temperatury i ciśnienia STB i SDB1. Wskazówki ogólne Wskazówka Podane granice mocy grzewczej dotyczą temperatury w systemie wyn. 80/60 C. *4 Instalacja jednokotłowa bez naczynia rozprężnego *5 Rysunek z przykładowym podzespołem do utrzymywania ciśnienia *6 Zgodnie z przepisami TRD w przypadku 72 h pracy bez stałego nadzoru muszą być dostępne 2 ograniczniki STB, zgodnie z normą EN wymagany jest tylko 1 STB Olejowy/gazowy kocioł grzewczy VIESMANN 35

36 Wskazówki projektowe (ciąg dalszy) 10 Zabezpieczenie przed brakiem wody Zgodnie z normą EN kotły grzewcze o mocy > 300 kw powinny zostać wyposażone w urządzenie zabezpieczające przed brakiem wody. Kontrole techniczne muszą potwierdzić, że przy ewentualnych niedoborach wody w instalacji grzewczej na skutek nieszczelności i jednoczesnej eksploatacji palnika następuje samoczynne wyłączenie palnika, zanim nastąpi nadmierne nagrzanie kotła grzewczego i instalacji odprowadzania spalin. Wskazówka W kotłach grzewczych f-y Viessmann zabezpieczenie przed brakiem wody zostało zastąpione przez ogranicznik ciśnienia minimalnego. Ogranicznik ciśnienia maksymalnego Jeśli znamionowa moc cieplna kotła grzewczego przekracza 300 kw, dla każdego kotła grzewczego w instalacji należy zamontować ogranicznik ciśnienia maksymalnego. Ogranicznik ciśnienia minimalnego Wymagany jeden na instalację zgodnie z normą EN12828 i jeden na kocioł zgodnie z normą EN Zawór bezpieczeństwa Zgodnie z normą EN kotły grzewcze należy wyposażyć w zawór bezpieczeństwa o sprawdzonej konstrukcji. Należy wykluczyć możliwość odcięcia przewodu łączącego kocioł z zaworem bezpieczeństwa. Do przewodów połączeniowych nie mogą być podłączone żadne pompy ani armatura; w przewodach nie może być przewężeń. Zawory bezpieczeństwa muszą zostać zamontowane na wytwornicy ciepła lub na przewodzie zasilającym w jej pobliżu, tak aby były dostępne. Między wytwornicą ciepła a zaworem bezpieczeństwa nie może być żadnego urządzenia odcinającego. Przekrój przewodu nie może być mniejszy niż przekrój wlotu do zaworu bezpieczeństwa. Strata ciśnienia w przewodzie połączeniowym nie może przekraczać 3% ciśnienia nastawczego zaworu bezpieczeństwa. Naczynie rozprężne W kotłach o mocy powyżej 300 kw należy zainstalować w pobliżu zaworu bezpieczeństwa naczynie rozprężne z przewodem wyrzutowym i spustowym. Przewód wyrzutowy musi prowadzić na zewnątrz. Ulatniająca się para nie może powodować zagrożenia dla osób. Przewód wyrzutowy zaworu bezpieczeństwa musi być wykonany w sposób wykluczający wzrost ciśnienia. Wylot przewodu odpływowego wody musi być umieszczony tak, aby wypływająca z zaworu bezpieczeństwa woda była odprowadzana w sposób bezpieczny i aby można ją było obserwować. Takie środki zastępcze obowiązują tylko do mocy 300 kw patrz norma EN 12828, Z montażu naczynia rozprężnego i przewodu wyrzutowego można zrezygnować wówczas, gdy zamontowany jest drugi zabezpieczający ogranicznik temperatury oraz drugi ogranicznik ciśnienia maksymalnego. Tabela wyboru zabezpieczającego wyposażenia dodatkowego Poniższa tabela zawiera wykaz koniecznego wyposażenia techniczno-regulacyjnego zamkniętych instalacji grzewczych. Instalacja *7 Kocioł grzewczy Instalacja Kocioł grzewczy Temperatura progowa 110 C zgodnie z normą EN > 110 C zgodnie z normą EN Zabezpieczający ogranicznik temperatury STB 1 1 *6 Regulator temperatury 1 1 Termometr wody w kotle 1 *7 1 x zasilanie 1 x powrót Manometr Manometr 1 *7 patrz EN Zawór do napełniania i pobierania próbki 1 1 Zawór bezpieczeństwa 1 1 Zabezpieczenie przed brakiem wody (od mocy kotła >300 kw) zgodnie z normą EN zabezpieczenie przed brakiem wody można zastąpić dodatkowym ogranicznikiem ciśnienia minimalnego. 1 *7 1 Ogranicznik ciśnienia maksymalnego 1 *7 1 Ogranicznik ciśnienia minimalnego Naczynie rozprężne 1 1 lub Wg normy EN montaż naczynia rozprężnego nie jest konieczny, jeżeli dodatkowo zamontowany zostanie zabezpieczający ogranicznik temperatury i zabezpieczający ogranicznik ciśnienia (ogranicznik ciśnienia maksymalnego). Zabezpieczający ogranicznik temperatury STB 1 Zabezpieczający ogranicznik temperatury SDB (ogranicznik ciśnienia maksymalnego) 1 Wskazówka Kocioł grzewczy o temperaturze progowej > 110ºC wg przepisów bezpieczeństwa podlega obowiązkowi stosowania urządzeń nadzorujących. Części wyposażenia z funkcją zabezpieczającą muszą się charakteryzować bezawaryjnym działaniem, być redundantne i różnorodne oraz posiadać system autokontroli. Wyposażenie dodatkowe jest dostępne dla temperatury progowej wyn. 120ºC. Dalsze informacje zawiera norma EN *7 przed pierwszym urządzeniem odcinającym, możliwie blisko wytwornicy ciepła *6 Zgodnie z przepisami TRD w przypadku 72 h pracy bez stałego nadzoru muszą być dostępne 2 ograniczniki STB, zgodnie z normą EN wymagany jest tylko 1 STB 36 VIESMANN Olejowy/gazowy kocioł grzewczy

37 Wskazówki projektowe (ciąg dalszy) 10.5 Paliwa Kotły Vitoplex i Vitorond i Vitoradial przystosowane są do spalania następujących paliw: Lekki olej opałowy wg normy DIN Możliwość użycia wszystkich dostępnych w handlu lekkich olejów opałowych EL. Także lekkiego oleju opałowego A Bio 10 wg normy DIN : Lekki olej opałowy o niskiej zawartości siarki maks. z 10% domieszką biokomponentów (FAME). Gaz ziemny, miejski lub płynny zgodny z arkuszem roboczym DVGW G 260/I i II lub przepisami lokalnym. Gazowe palniki wentylatorowe Vitoflame 100 firmy Viessmann przystosowane są tylko do opalania gazem ziemnym GZ-50 i GZ-41,5. Biogaz: Możliwa jest eksploatacja z udziałem biogazu. Ponieważ gazy takie zawierają związki siarki (których skład może być bardzo różny) lub inne agresywne gazy, należy stosować szczególne zasady eksploatacji. Gaz nie może zawierać chlorowco-alkanów. Minimalna temperatura wody na powrocie musi we wszystkich stanach roboczych być wyższa niż 65ºC. W tym celu konieczny jest montaż odpowiedniego urządzenia podwyższającego temperaturę wody na powrocie. Minimalna temperatura wody w kotle 75 C (zastosować wtyk kodujący kotła odpowiedni do Vitotronic). Kocioł grzewczy należy utrzymywać stale w gotowości do pracy, należy unikać wyłączania na noc lub na weekend. Jeśli spełnione zostaną następujące warunki, wyłączanie na noc lub na weekend jest możliwe (np. kocioł obsługujący obciążenie szczytowe): Przy zapotrzebowaniu na pracę kotła palnik jest początkowo zablokowany. Aby zmniejszyć kondensację spalin w kotle grzewczym podczas procesu rozruchu, równolegle z blokadą palnika kocioł grzewczy jest płukany dostępną wodą grzewczą. W tym celu otwierane jest hydrauliczne urządzenie odcinające wytwornicę ciepła i włączana pompa (czas ok. 5 do 10 min). Następnie aktywowane jest podwyższanie temperatury wody na powrocie i zwalniany palnik. Po całkowitym wyłączeniu musi nastąpić praca w trybie grzewczym przez przynajmniej 2 godziny. Ze względu na obecność zanieczyszczeń w biogazie, cykle konserwacyjne mogą ulec skróceniu. Kocioł grzewczy należy regularnie czyścić i konserwować. Nie można stosować Vitoradial oraz wymiennika ciepła spaliny/ woda. Inne paliwa na zapytanie Palnik Przystosowane palniki Palniki kotła zostały przystosowane do pracy na wysokości maks. 250 m n.p.m. Olejowy palnik wentylatorowy Palnik powinien być atestowany i oznakowany wg normy EN 267. Gazowy palnik wentylatorowy Palnik powinien być skontrolowany zgodnie z normą EN 676 i oznakowany znakiem bezpieczeństwa CE zgodnie z dyrektywą dotyczącą urządzeń gazowych. Palnik Unit Dla kotłów Vitoplex o mocy do 300 kw i Vitorond o mocy do 270 kw dostępne są olejowe/gazowe palniki wentylatorowe firmy Viessmann. Kotły Vitoradial 300-T o mocy do 335 kw dostępne są z wentylatorowymi palnikami olejowymi firmy Viessmann, a od mocy 425 kw z wentylatorowymi palnikami olejowymi firmy ELCO lub Weishaupt. Palnik gazowy dostarczany przez inwestora. Dla kotłów Vitoplex o mocy od 350 do 2000 kw i Vitorond o mocy od 320 kw dostępne są olejowo/gazowe palniki wentylatorowe firm ELCO i Weishaupt. Patrz cennik. Dostawcą jest producent palników. Zakres stosowania Kotły grzewcze są eksploatowane z nadciśnieniem w komorze spalania. Należy stosować palniki odpowiednie do oporu przepływu spalin (patrz arkusz danych danego kotła grzewczego). Przy zastosowaniu wymienników ciepła spaliny/woda Vitotrans 300 należy uwzględnić dodatkowe opory tych urządzeń. Gazowe/olejowe palniki wentylatorowe Vitoflame 100 o mocy od 90 do 300 kw firmy Viessmann nie mogą być stosowane w połączeniu z przyłączonymi dodatkowo wymiennikami ciepła spaliny/woda Vitotrans 300. Materiał głowicy palnika powinien być dopasowany do temperatur roboczych wynoszących co najmniej 500 C. Olejowy/gazowy kocioł grzewczy VIESMANN 37

38 Wskazówki projektowe (ciąg dalszy) Wersje palników Możliwe jest zastosowanie palników kilkustopniowych lub bezstopniowych (modulowanych). Montaż palnika Patrz dane w arkuszach danych odpowiedniego kotła grzewczego. Regulacja palnika Największy przepływ oleju lub gazu w palniku należy ustawić tak, aby podana maksymalna moc cieplna kotła nie została przekroczona. W przypadku palników wielostopniowych i modulowanych należy uwzględnić konieczność przystosowania instalacji spalinowej do niskich temperatur spalin podczas eksploatacji z obciążeniem częściowym. Przy eksploatacji kotłów grzewczych z regulatorami Vitotronic należy przestrzegać określonych w danych warunkach eksploatacyjnych minimalnych mocy cieplnych Prowadzenie spalin 10 Wymogi określone w rozporządzeniu o instalacjach paleniskowych Należy uwzględnić krajowe przepisy budowlane i rozporządzenia o instalacjach paleniskowych. Zalecenie Skonsultować się z właściwym rejonowym mistrzem kominiarskim. 1. Instalacje spalinowe muszą mieć taką wysokość, przekrój w świetle oraz, jeżeli jest to wymagane, także opór przewodzenia ciepła i powierzchnię wewnętrzną, aby spaliny we wszystkich zgodnych z przeznaczeniem stanach roboczych były odprowadzane na zewnątrz, nie powodując powstawania niebezpiecznie wysokiego nadciśnienia w stosunku do pomieszczeń mieszkalnych. 2. Spaliny z instalacji paleniskowych na paliwa płynne i gazowe mogą być odprowadzane do komina lub do przewodów spalinowych. 3. W odniesieniu do otworów wylotowych z kominów w instalacjach paleniskowych obowiązują następujące warunki: Przy nachyleniach dachu do 20 otwory wylotowe muszą wystawać ponad kalenicę co najmniej na 40 cm lub być oddalone od powierzchni dachu co najmniej o 1 m. Przy większych nachyleniach dachu niż 20 otwory wylotowe muszą wystawać ponad kalenicę co najmniej na 40 cm lub być oddalone w linii poziomej od powierzchni dachu co najmniej o 2,30 m. W przypadku instalacji paleniskowych o całkowitej mocy cieplnej do 50 kw otwory wylotowe muszą wystawać ponad górną krawędź otworów wentylacyjnych, okien i drzwi w promieniu 15 m na przynajmniej 1 m; promień ten zwiększa się o 2 m na każde rozpoczęte 50 kw maks. do 40 m 4. W odróżnieniu do ustępu 3, w instalacjach paleniskowych o mocy cieplnej spalania wyn. 1 MW lub więcej, wysokość otworu wylotowego powinna znajdować się co najmniej 3 m ponad najwyższą krawędzią kalenicy oraz co najmniej 10 m powyżej poziomu terenu. Przy nachyleniu dachu mniejszym niż 20 wysokość otworu wylotowego należy odnieść do teoretycznej kalenicy, której wysokość oblicza się na podstawie nachylenia dachu wynoszącego W przeciwieństwie do ustępu 3, spaliny z instalacji paleniskowych o mocy >10 MW należy odprowadzać przez jeden lub kilka kominów, których wysokość oblicza się na podstawie przepisów o ochronie powietrza (TA Luft) z dnia 24 lipca W przypadku instalacji paleniskowych o mocy cieplnej spalania > 20 MW obowiązuje: Konieczne jest przestrzeganie przepisów o ochronie powietrza (TA-Luft) oraz ekspertyza emisji zanieczyszczeń. W instytucjach nadzorujących działalność gospodarczą należy zasięgnąć informacji o wymogach regionalnych Ekspertyzy sporządzane są przez punkty kontroli technicznej i inne kompetentne ośrodki badawcze 7. W kanale spalin należy zaplanować odpowiednio zwymiarowany i dobrze dostępny otwór pomiarowy 38 VIESMANN Olejowy/gazowy kocioł grzewczy

39 Wskazówki projektowe (ciąg dalszy) 2,3 m 2,3 m 0,4 m a 1,0 m 1,0 m 1,0 m 0,4 m a 1,0 m > 20 2,3 m x < 1,5 m 20 1,0 m x < 1,5 m Jeśli x < 1,5 m, to a 1,0 m Projekt instalacji spalinowej według normy EN Podstawą i wymogiem do prawidłowego funkcjonowania instalacji spalinowej jest ustalenie przekrojów. Parametry wyjściowe: Temperatura spalin na wylocie z kotła lub za wymiennikiem ciepła spaliny/woda od 140 C do 190 C przy temperaturze otoczenia wynoszącej od 15 C (patrz arkusz danych kotła lub wymiennika ciepła) Efektywna wysokość instalacji spalinowej równa jest różnicy wysokości między króćcem wylotowym kotła i wylotem Długość elementu łączącego powinna wynosić maks. ¼ efektywnej wysokości instalacji spalinowej, ale nie więcej niż 7 m. Jednakowy przekrój elementu łączącego i instalacji spalinowej Zaleca się wprowadzenie spalin do komina pod kątem 45 Nie zaleca się stosowania wtykowych systemów odprowadzania spalin 10 Wykresy kominowe Za pomocą wykresów należy sprawdzić, czy spełnione są założenia obliczeń odnośnie temperatury spalin, długości złączki i współczynnika oporu. W przypadku większych rozbieżności działy techniczne producentów instalacji spalinowych dokonują obliczeń przekrojów poprzecznych odpowiadających danemu projektowi. Olejowy/gazowy kocioł grzewczy VIESMANN 39

40 Wskazówki projektowe (ciąg dalszy) Wykres dla przekrojów okrągłych (Schiedel) Znamionowa moc cieplna w kw Efektywna wysokość instacji spalinowej Powyższy wykres jest reprezentatywny również dla wyrobów innych producentów. Firma wykonująca montaż musi sprawdzić, jak dalece powyższy wykres odpowiada instalacjom spalinowym innych producentów. Wykres dla przekrojów kwadratowych (Plewa) x x 45 Znamionowa moc cieplna w kw x x x 30 27,5 x 27,5 25 x 25 22,5 x 22,5 20 x x x x Efektywna wysokość instacji spalinowej Rura dwupłaszczowa PLEWA Rura wewnętrzna PLEWA o grubości 65 m Rura specjalna PLEWA Powyższy wykres jest reprezentatywny również dla wyrobów innych producentów. Firma wykonująca montaż musi sprawdzić, jak dalece powyższy wykres odpowiada instalacjom spalinowym innych producentów. 40 VIESMANN Olejowy/gazowy kocioł grzewczy

41 Wskazówki projektowe (ciąg dalszy) System odprowadzania spalin do kotłów kondensacyjny W kotle kondensacyjnym Vitoradial 300-T następuje ochłodzenie spalin w zależności od temperatury wody grzewczej na powrocie aż do zakresu kondensacji, spaliny wylatujące z kotła mają wilgotność względną wynoszącą 100%. Zależnie od warunków instalacji, temperatura spalin może osiągnąć maks. 110 C. Z powodu niskiej temperatury spalin i wynikającego z tego słabego ciągu jak również dalszej kondensacji spalin w instalacji spalinowej, parametry przewodu spalin powinny być obliczone przez producenta. Przewód spalin musi być wykonany z odpowiednich materiałów. Poza tym w przypadku instalacji spalinowych z paleniskami kondensacyjnymi obowiązują szczególne wymogi dotyczące wykonania i ustawienia. Przy ustawieniu kotła Vitoradial 300-T na poddaszu (wersja B33 wg TRGI 2008) prowadzenie spalin może być wykonane jako pionowy przepust dachowy (komin szczątkowy) (patrz systemy spalin ze stali nierdzewnej w cenniku Vitoset). Kotły kondensacyjne należy przyłączyć do sprawdzonych i posiadających zezwolenie przewodów spalin. Przewody spalin muszą posiadać dopuszczenie budowlano-prawne. Możliwości montażu instalacji spalinowej w przypadku kotła Vitoradial 300-T Czujnik temperatury spalin Zgodnie z Wytyczną dopuszczania instalacji spalinowych pkt. 3.12, przy i w przewodach spalin kotłów kondensacyjnych dozwolony jest montaż jedynie podzespołów będących budowlano-prawnie sprawdzonymi elementami składowymi przewodów spalin. Otwory do montażu czujników temperatury spalin muszą być zaplanowane przez producenta i sprawdzone razem z przewodem spalin. Późniejsze wiercenie i montaż obcych podzespołów jest zabronione. Kotły kondensacyjne Vitoradial 300-T mogą być podłączone do kominów odpornych na działanie wilgoci. Producent komina wyprowadza dowód matematyczny wg EN uwzględniając parametry spalin kotła grzewczego (patrz informacje techniczne w poszczególnych arkuszach danych). Przewody spalin muszą zostać wyprowadzone przez istniejący lub nowo wykonany komin (komin bez rury wewnętrznej) ponad dach. Ze względu na wielkość i wykonanie komina zaleca się kontakt z producentem lub dostawcą przewodu spalin już w fazie projektowania. 10 Eksploatacja z zasysaniem powietrza do spalania z pomieszczenia technicznego A A B 3 Przepust przez szyb (konstrukcja B 23 wg TRGI 2008) Kocioł grzewczy 1 pobiera powietrze do spalania z kotłowni i odprowadza spaliny przewodem spalin przez dach (przepływ stały). Podłączenie do komina nieodpornego na działanie wilgoci (komin nieodporny na działanie wilgoci, konstrukcja B 23 wg TRGI 2008) Kocioł 2 pobiera powietrze do spalania z pomieszczenia technicznego i odprowadza spaliny kominem odpornym na działanie wilgoci przez dach. B C 1 2 Przepust pionowy, w przypadku braku szybu (konstrukcja B 23 wg TRGI 2008) Kocioł 3 pobiera powietrze do spalania z pomieszczenia technicznego (poddasze) i odprowadza spaliny przewodem spalin przez dach. A Spaliny B Wentylacja komina C Powietrze dolotowe System odprowadzania spalin w przypadku kotła Vitoradial 300-T Spaliny z instalacji spalinowej są odprowadzane z nadciśnieniem. System odprowadzania spalin jest dopasowany wymiarowo do kotła Vitoradial 300-T, wykonany z odpowiedniego materiału, sprawdzony i odznaczony certyfikatem CE. Wskazówka W przypadku użycia przewodów spalin z polipropylenu do eksploatacji olejowej, należy zastosować zestawy uszczelniające FPM/FKM. Przed montażem systemu odprowadzania spalin należy wymienić uszczelki. Elementy przyłącza kotła są już wyposażone w uszczelki FPM/FKM. Przed uruchomieniem instalacji grzewczej należy przeprowadzić kontrolę szczelności po stronie spalin całego systemu odprowadzania spalin (łącznie z elementem przyłącza kotła). Nr certyfikatu 0036 CPD Firma Skoberne Ostendstr Pfungstadt Zgodnie z certyfikacją CE wg normy EN14471 dopuszczone jest zastosowanie przewodu spalinowego z tworzywa sztucznego (polipropylen) do maks. temperatury spalin, wynoszącej 120ºC (typ B). Przewody spalin z tworzywa sztucznego są przewodami grupy typu B (maks. dopuszczalna temperatura spalin 120 C). Przewody spalin wolno prowadzić w budynkach tylko wewnątrz własnych szybów lub kanałów z wentylowanym płaszczem, które mają podane minimalne wymiary wewnętrzne. Muszą one spełniać wymogi dotyczące kominów domowych wg DIN (wydanie z grudnia 2001 r.) ustęp 4.4 do 4.9 oraz charakteryzować się odpornością ogniową wyn. 90 minut (F90/L90). W instalacji spalinowej musi być zamontowany przynajmniej jeden otwór rewizyjny do obserwacji, czyszczenia i kontroli ciśnienia. Jeżeli od strony dachu nie ma dostępu do przewodu spalin, należy zamontować kolejny otwór rewizyjny za drzwiczkami wyczystkowymi komina na poddaszu. Olejowy/gazowy kocioł grzewczy VIESMANN 41

42 Wskazówki projektowe (ciąg dalszy) Odpływ kondensatu z przewodu spalin w kierunku kotła grzewczego musi być zapewniony przez odpowiedni spadek wynoszący min. 3º. Instalacja spalinowa musi być wyprowadzona ponad dach. Jeśli przewód spalin ma zostać zamontowany w istniejącym kominie, ewentualne otwory przyłączeniowe muszą zostać szczelnie zamknięte zgodnie z wymaganiami dot. danego materiału Powierzchnię wewnętrzną komina należy wyczyścić. Nie dotyczy to koniecznych otworów wyczystkowych i kontrolnych, wyposażonych w zamknięcia oznaczone znakiem kontrolnym. Wskazówka Dodatkowy zabezpieczający ogranicznik temperatury spalin w połączeniu z kotłem Vitoradial 300-T nie jest konieczny. Utrzymanie maks. dopuszczalnej temperatury spalin wyn. 120ºC (przewód spalin, grupy typu B) jest zapewnione przez zabezpieczający ogranicznik temperatury spalin. W zależności od wielkości komina należy co 2 do 5 m oraz przy każdej kształtce (np. element rewizyjny lub kolano) zamontować dystans VIESMANN Olejowy/gazowy kocioł grzewczy

43 Wskazówki projektowe (ciąg dalszy) Certyfikacja CE systemów odprowadzania spalin z polipropylenu do kotłów Vitoradial 300-T 10 Olejowy/gazowy kocioł grzewczy VIESMANN 43
