1 VIESMANN Kocioł grzewczy stojący 18 do 100 kw Wytyczne projektowe VITOROND 100 Typ VR2B Niskotemperaturowy, olejowo-gazowy, żeliwny kocioł grzewczy 18 do 100 kw VITOLA 222 Typ VE2A Niskotemperaturowy kocioł olejowo-gazowy 18 do 27 kw ze zintegrowanym podgrzewaczem pojemnościowym wody VITOROND 111 Typ RO2D Niskotemperaturowy, olejowy kocioł żeliwny 18 do 27kW ze zintegrowanym podgrzewaczem pojemnościowym wody VITOLA 200 Typ VB2A Niskotemperaturowy kocioł olejowo-gazowy 18 do 63 kw VITOLA 200 Typ VX2A Niskotemperaturowy kocioł olejowy 18 do 27 kw 5/2010

2 Spis treści Spis treści 1. Vitorond 100, typ VR2B, 18 do 33 kw 2. Vitorond 100, typ VR2B, 40 do 100 kw 3. Vitorond 111, typ RO2D, 18 do 27 kw 4. Vitola 200, typ VB2A, 18 do 63 kw oraz typ VX2A, 18 do 27 kw 1. 1 Opis wyrobu Warunki eksploatacyjne Dane techniczne Opis wyrobu Warunki eksploatacyjne Dane techniczne Opis wyrobu Warunki eksploatacyjne Dane techniczne Opis wyrobu Warunki eksploatacyjne Dane techniczne Vitola 222, typ VE2A, 18 do 27 kw 5. 1 Opis wyrobu Warunki eksploatacyjne Dane techniczne Palnik 6. 1 Dane techniczne Vitoflame 100, typ VEM Dane techniczne Vitoflame 200, typ VEK Dane techniczne Vitoflame 300, typ VHG Dane techniczne Vitoflame 200, typ VG Dane techniczne Vitoflame 100, typ VEH III Pojemnościowy podgrzewacz wody 8. Wyposażenie dodatkowe instalacji 7. 1 Dane techniczne podgrzewacza Vitocell 100-V, typ CVA Stan wysyłkowy Dane techniczne Vitocell 300-V, typ EVA Stan wysyłkowy Dane techniczne Vitocell 300-V, typ EVI Stan wysyłkowy Dane techniczne Vitocell 100-H, typ CHA Stan wysyłkowy Dane techniczne Vitocell 300-H, typ EHA Stan wysyłkowy Przyłącze pojemnościowego podgrzewacza wody po stronie wody użytkowej Dane techniczne Wyposażenie dodatkowe do przyłączenia pojemnościowego podgrzewacza wody do kotła grzewczego Wyposażenie dodatkowe obiegów grzewczych Wyposażenie dodatkowe kotła Wskazówki projektowe 9. 1 Kocioł grzewczy Wybór znamionowej mocy cieplnej Paliwo Montaż odpowiedniego palnika Wersja z Vitoflame 200 do eksploatacji z zasysaniem powietrza do spalania z zewnątrz (nie w przypadku Vitorond 100) Ustawienie i montaż Warunki ustawienia Minimalne odległości Vitorond Minimalne odległości Vitorond Minimalne odległości Vitola Minimalne odległości Vitola Połączenie hydrauliczne Projektowanie instalacji Wyposażenie techniczno-zabezpieczające Obiegi grzewcze System rurowy z tworzywa sztucznego do grzejników Zabezpieczenie przed brakiem wody Jakość wody w instalacji Naczynia wzbiorcze Przykłady zastosowania Vitorond Przykład zastosowania Vitola Przykład zastosowania Vitola Przyłącze po stronie wody użytkowej VIESMANN Kocioł grzewczy stojący

3 Spis treści (ciąg dalszy) 9. 5 Palnik olejowy Układ zasilania olejem w systemie jednorurowym Palnik gazowy Zasilanie gazem Paliwo System spalin Instalacja spalinowa Zmienna temperatura spalin w Vitola 200 i Vitola Uniwersalne urządzenie dopływu dodatkowego powietrza Vitoair Funkcje urządzenia dopływu dodatkowego powietrza Regulatory Przyporządkowanie typu regulatora do kotła grzewczego Vitotronic 100, typ KC Vitotronic 100, typ KC Vitotronic 100, typ KC Vitotronic 100, typ KC Vitotronic 150, typ KB Vitotronic 150, typ KB Vitotronic 200, typ KW Vitotronic 200, typ KW Vitotronic 200, typ KW Vitotronic 200, typ KW Vitotronic 300, typ KW Dostarczane podzespoły Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Czujnik temperatury zewnętrznej Vitotronic 100, typ KC4, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 100, typ KC1, nr katalog i Vitotronic, typ KC3, nr katalog Dane techniczne Vitotronic 100, typ KC2, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 150, typ KB1, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 150, typ KB2, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 200, typ KW1, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 200, typ KW2, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 200, typ KW4, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 200, typ KW5, nr katalog Dane techniczne Stan wysyłkowy Vitotronic 300, typ KW3, nr katalog Dane techniczne Stan wysyłkowy Kocioł grzewczy stojący VIESMANN 3

4 Spis treści (ciąg dalszy) Dodatkowe wyposażenie regulatora Przyporządkowanie wyposażenia do typu regulatora Zestaw uzupełniający do obiegu grzewczego z mieszaczem Zestaw uzupełniający do obiegu grzewczego z mieszaczem z wbudowanym silnikiem mieszacza Zestaw uzupełniający do obiegu grzewczego z mieszaczem do oddzielnego silnika mieszacza Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Silnik mieszacza Silnik mieszacza kołnierzowego Wtyk sö Wtyk gs Wtyki czujników Wtyki do zestawów uzupełniających mieszacza Kontaktowy czujnik temperatury Kontaktowy czujnik temperatury Zanurzeniowy regulator temperatury Kontaktowy regulator temperatury Rozdzielacz KM-BUS Rozdzielacz sieci Vitotrol 100, typ UTDB Vitotrol 100, typ UTDB-RF Wskazówka dotycząca sterowania temperaturą pomieszczenia (funkcja RS) za pomocą zdalnego sterowania Uwaga dotycząca regulatora Vitotrol 200 i Vitotrol Vitotrol Czujnik temperatury pomieszczenia Czujnik temperatury spalin Odbiornik sygnałów radiowych Rozszerzenie funkcji 0-10 V Funkcje w połączeniu z rozszerzeniem funkcji 0 10 V (wyposażenie dodatkowe) Zewnętrzny zestaw uzupełniający H Vitocom 100, typ GSM Moduł sterujący-v Moduł uzupełniający 2-żyłowa szyna Viessmann Załącznik Przepisy / wytyczne Wykaz haseł VIESMANN Kocioł grzewczy stojący

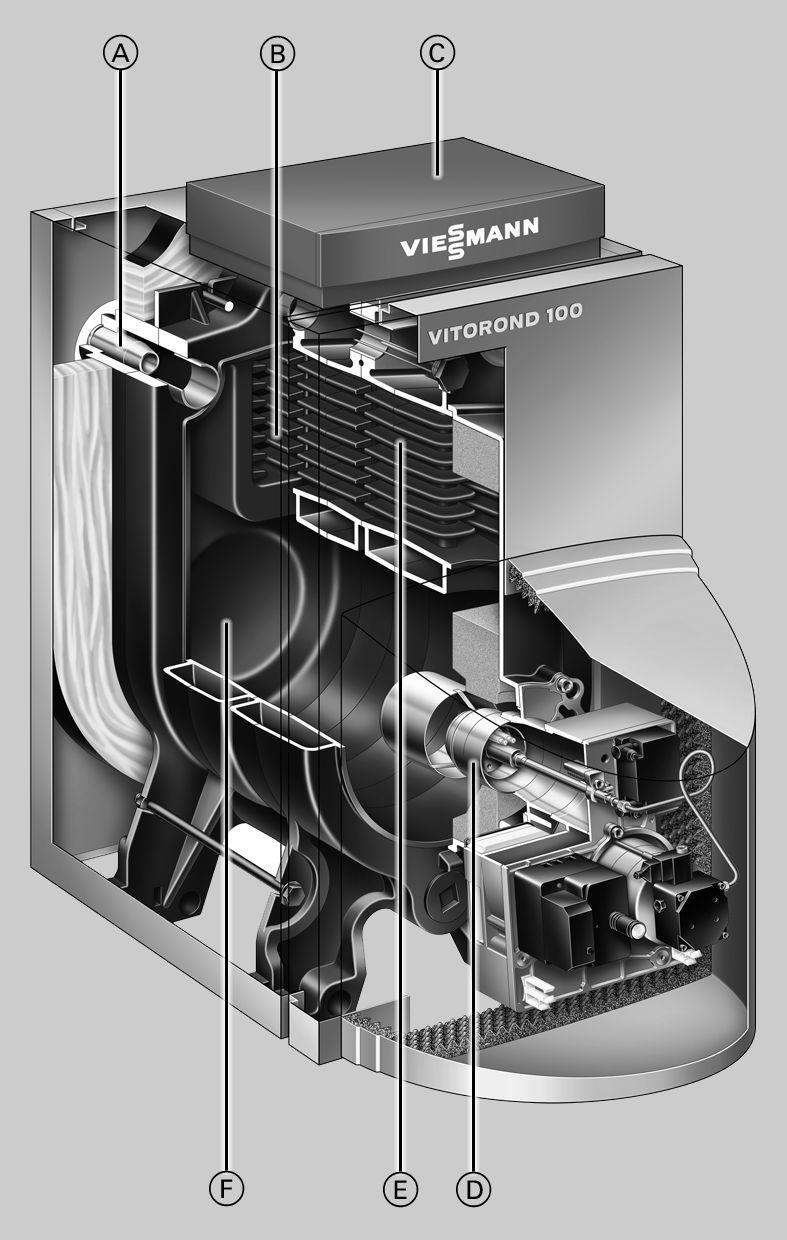

5 Vitorond 100, typ VR2B, 18 do 33 kw 1.1 Opis wyrobu A System JetFlow do równomiernego, hydraulicznego rozłożenia temperatury na powrocie B Powierzchnia grzewcza Eutectoplex ze specjalnego, jednolitego żeliwa szarego C Cyfrowy regulator obiegu kotła Vitotronic D Zestaw palnika olejowego Vitoflame 200 E 3. Ciąg spalin F Komora spalania 1 Vitorond 100 to nowoczesny, trójciągowy kocioł żeliwny w atrakcyjnej cenie. Składająca się z żeliwnych segmentów powierzchnia grzewcza Eutectoplex zapewnia duże bezpieczeństwo użytkowania. Pęknięcia naprężeniowe są praktycznie niemożliwe, ponieważ zapewniony jest równomierny przepływ ciepła. Dzięki obszernym płaszczom wodnym nie odkłada się osad, nie słychać również szmerów filtrowania. System JetFlow prowadzi natomiast chłodną wodę powrotną z instalacji przez cały kocioł grzewczy. Dzięki temu z tyłu nie tworzą się strefy chłodne ani też nie skrapla się woda - temperatura wody w kotle, również w miejscach krytycznych, znajduje się powyżej punktu rosy. Dzięki elastycznej uszczelce poszczególne segmenty są na stałe po stronie spalin uszczelnione. Ponadto poziome umieszczenie ciągów spalin sprawia, że w łatwy sposób można wyczyścić cały element. Zalety w skrócie Sprawność znormalizowana: 89% (H s )/94,5% (H i ). Duże bezpieczeństwo eksploatacji i długa żywotność dzięki powierzchni grzewczej Eutectoplex. Ekonomiczny i nieuciążliwy dla środowiska. Kompaktowy, zmontowany fabrycznie. Segmenty żeliwne z elastycznymi uszczelkami zapewniają długotrwałe uszczelnienie po stronie spalin. System Jetflow do równomiernego rozłożenia temperatury wody grzewczej. Prosta i niedroga konserwacja kotła grzewczego dzięki poziomemu umieszczeniu ciągów spalin i łatwo demontowalnym zawirowywaczom. Stan wysyłkowy korpus kotła z drzwiami i zamontowaną izolacją cieplną 1 karton z regulatorem obiegu kotła i 1 pakietem dokumentacji technicznej 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna) 1 opakowanie z palnikiem olejowym Vitoflame opakowanie z pokrywą palnika do palnika olejowego Vitoflame 200 lub 1 opakowanie z palnikiem gazowym Vitoflame 200 i pokrywą palnika Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Znak jakości ÖVGW zgodnie z rozporządzeniem o znakach jakości 1942 DRGBl. I dla wyrobów branży gazowej i wodnej. Kocioł grzewczy stojący VIESMANN 5

6 Vitorond 100, typ VR2B, 18 do 33 kw (ciąg dalszy) 1.2 Warunki eksploatacyjne 1 Wymogi Realizacja 1. Przepływ objętościowy wody grzewczej brak 2. Temperatura na powrocie do kotła brak (wartość minimalna) 3. Dolna temperatura wody w kotle brak 4. Dolna temperatura wody w kotle przy ochronie przed zamarzaniem 20 C Regulator Viessmann 6 VIESMANN Kocioł grzewczy stojący

7 Vitorond 100, typ VR2B, 18 do 33 kw (ciąg dalszy) 1.3 Dane techniczne Znamionowa moc cieplna kw Nr ident. produktu CE-0645AU-114 Wymiary do wstawienia (z izolacją cieplną) Długość (wymiar a) mm Szerokość = szerokość całkowita mm Wysokość mm Wymiary całkowite Długość całkowita (wymiar b) mm Szerokość całkowita mm Wysokość całkowita mm Wysokość podstawy mm Wysokość ustawionego pod kotłem Pojemnościowy podgrzewacz wody pojemność 130 do 200 litrów mm pojemność 350 litrów mm Masa korpusu kotła kg Masa całkowita kg Kocioł z izolacją cieplną, palnikiem i regulatorem obiegu kotła Pojemność wodna kotła litry Dop. ciśnienie robocze bar Przyłącza kotła grzewczego Zasilanie i powrót kotła G 1½ 1½ 1½ 1½ Przyłącze zabezpieczające G 1½ 1½ 1½ 1½ (zawór bezpieczeństwa) Spust G 1½ 1½ 1½ 1½ Parametry spalin *1 Temperatura przy 40 C temperatury wody w kotle C C temperatury wody w kotle C Masowe natężenie przepływu przy oleju opałowym lekkim i gazie ziemnym kg/h Sprawność znormalizowana % 89 (H s ) / 94,5 (H i ) przy temp. systemu grzewczego 75/60 C Przyłącze spalin Ø mm Pojemność gazowa kotła litry Opór przepływu spalin *2 Pa mbar 0,07 0,08 0,08 0,08 Wymagany ciąg kominowy *3 Pa mbar 0,05 0,05 0,05 0,05 1 *1 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy EN w odniesieniu do 13% CO 2 w przypadku oleju opałowego lekkiego i 10% CO 2 w przypadku gazu ziemnego. Temperatura spalin mierzona jako średnia wartość brutto zgodnie z normą DIN EN 304 (pomiar z 5 termoelementami) przy temperaturze powietrza do spalania wynoszącej 20 C. Temperatura spalin przy temperaturze wody w kotle wynoszącej 40 C jest miarodajna dla projektowania instalacji spalinowej. Temperatura spalin przy temperaturze wody w kotle wynoszącej 75 C służy do określenia zakresu stosowania przewodów spalin przy maksymalnie dopuszczalnych temperaturach roboczych. *2 Uwzględnić przy wyborze palnika. *3 Uwzględnić przy wymiarowaniu komina. Kocioł grzewczy stojący VIESMANN 7

8 Vitorond 100, typ VR2B, 18 do 33 kw (ciąg dalszy) KTS KV, SA KR 940 AGA E b a A Podstawa AGA Wylot spalin E Spust i przeponowe naczynie wzbiorcze KR Powrót do kotła KTS KV SA Czujnik temperatury wody w kotle Zasilanie z kotła Przyłącze zabezpieczające (zawór bezpieczeństwa) KV, SA KR AGA h g f d e c E B Vitocell 100-H lub 300-H (Dane techniczne - patrz rozdział Pojemnościowy podgrzewacz wody ) AGA Wylot spalin E KR KV SA Spust i przeponowe naczynie wzbiorcze Powrót do kotła Zasilanie z kotła Przyłącze zabezpieczające (zawór bezpieczeństwa) 8 VIESMANN Kocioł grzewczy stojący

9 Vitorond 100, typ VR2B, 18 do 33 kw (ciąg dalszy) Tabela wymiarów Znamionowa moc cieplna kw Z ustawionym pod kotłem podgrzewaczem litry 130 do do do i pojemnościowym a mm b mm c mm d mm e mm f mm g mm h mm Opór przepływu po stronie wody grzewczej Kotły Vitorond 100 są przystosowane tylko do pompowych wodnych instalacji grzewczych Opory przepływu w mbar , Strumień przepływu w m³/h Kocioł grzewczy stojący VIESMANN 9

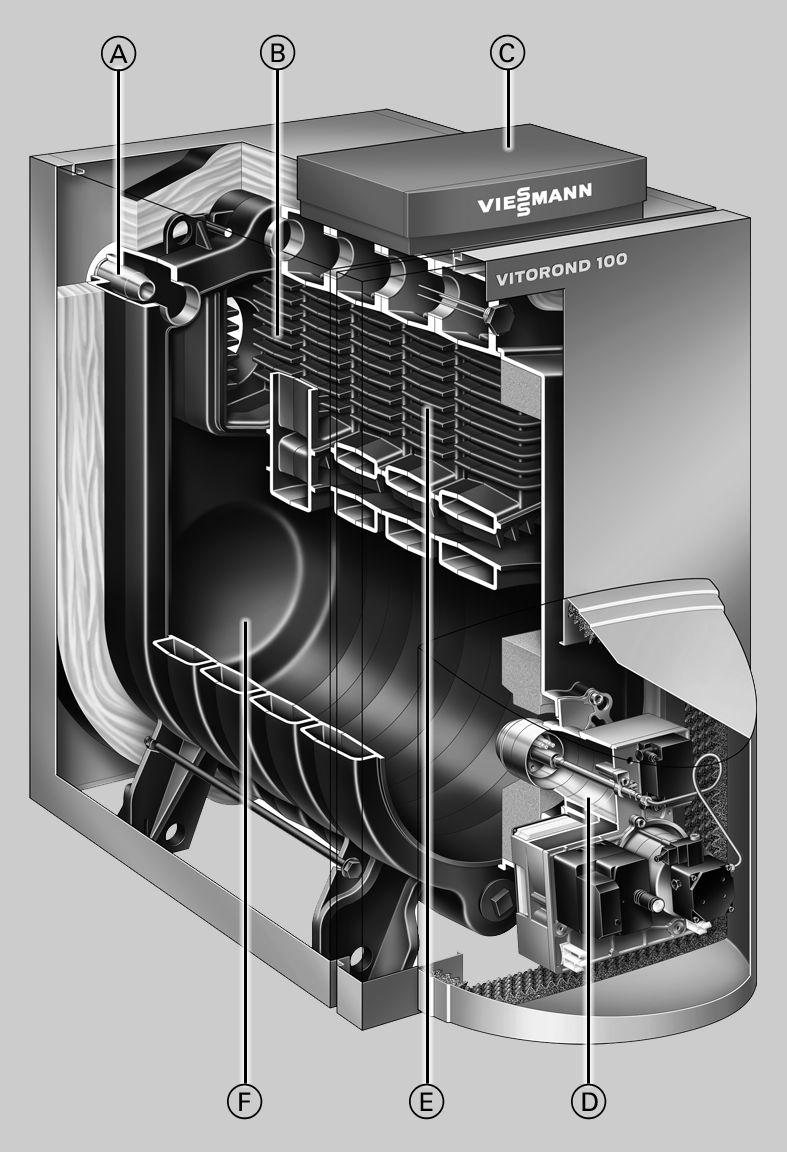

10 Vitorond 100, typ VR2B, 40 do 100 kw 2.1 Opis wyrobu A System JetFlow do równomiernego, hydraulicznego rozłożenia temperatury na powrocie B Powierzchnia grzewcza Eutectoplex ze specjalnego, jednolitego żeliwa szarego C Cyfrowy regulator obiegu kotła Vitotronic D Zestaw palnika olejowego Vitoflame 200 E 3. Ciąg spalin F Komora spalania 2 Zalety w skrócie Sprawność znormalizowana: 89% (H s )/94,5% (H i ). Duże bezpieczeństwo eksploatacji i długa żywotność dzięki powierzchni grzewczej Eutectoplex. Ekonomiczny i nieuciążliwy dla środowiska. Segmenty żeliwne z elastycznymi uszczelkami zapewniają długotrwałe uszczelnienie po stronie spalin. System Jetflow do równomiernego rozłożenia temperatury wody grzewczej. Prosta i niedroga konserwacja kotła grzewczego dzięki poziomemu umieszczeniu ciągów spalin i łatwo demontowalnym zawirowywaczom. Stan wysyłkowy W zależności od zamówienia: Korpus kotła jako blok Korpus kotła w pojedynczych segmentach (tylko 80 i 100 kw) 1 karton z izolacją cieplną 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna) 1 karton z regulatorem obiegu kotła i 1 pakietem dokumentacji technicznej 1 opakowanie z palnikiem olejowym Vitoflame opakowanie z pokrywą palnika dla palnika olejowego Vitoflame 200 lub 1 opakowanie z palnikiem gazowym Vitoflame 200 i pokrywą palnika Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Znak jakości ÖVGW zgodnie z rozp. o znakach jakości 1942 DRGBl. I dla wyrobów branży gazowej i wodnej. 2.2 Warunki eksploatacyjne Vitorond 100 o mocy od 40 do 63 kw Wymogi Realizacja 1. Przepływ objętościowy wody grzewczej brak 2. Temperatura na powrocie do kotła brak (wartość minimalna) 3. Dolna temperatura wody w kotle brak 4. Dolna temperatura wody w kotle przy ochronie przed zamarzaniem 20 C Regulator Viessmann 10 VIESMANN Kocioł grzewczy stojący

11 Vitorond 100, typ VR2B, 40 do 100 kw (ciąg dalszy) Vitorond 100 o mocy 80 i 100 kw Wymogi Realizacja 1. Przepływ objętościowy wody grzewczej brak 2. Temperatura na powrocie do kotła brak (wartość minimalna) 3. Dolna temperatura wody w kotle 43 C Regulator Viessmann 4. Dolna temperatura wody w kotle przy 43 C Regulator Viessmann ochronie przed zamarzaniem 5. Eksploatacja dwustopniowa palnika 1. stopień: 60% znamionowej mocy cieplnej Regulator Viessmann 6. Eksploatacja modulowana palnika Między 60 i 100% znamionowej mocy cieplnej Regulator Viessmann 7. Praca zredukowana Eksploatacja z dolną temperaturą wody w kotle Regulator Viessmann 8. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej Jak przy eksploatacji zredukowanej 2 Kocioł grzewczy stojący VIESMANN 11

12 Vitorond 100, typ VR2B, 40 do 100 kw (ciąg dalszy) 2.3 Dane techniczne 2 Znamionowa moc cieplna kw Nr ident. produktu CE-0645AU-114 Wymiary korpusu kotła Długość mm Szerokość mm Wysokość mm Wymiary całkowite Długość całkowita (wymiar a) mm Szerokość całkowita mm Wysokość całkowita mm Wysokość podstawy mm Masa korpusu kotła kg Masa całkowita kg Kocioł grzewczy z izolacją cieplną, palnikiem i regulatorem obiegu kotła Pojemność wodna kotła litry Dop. ciśnienie robocze bar Przyłącza kotła grzewczego Zasilanie i powrót kotła G Przyłącze zabezpieczające G (zawór bezpieczeństwa) Spust G Parametry spalin *4 Temperatura przy 40 C temperatury wody w kotle C C temperatury wody w kotle i znamionowa moc cieplna C obciążenie częściowe C Masowe natężenie przepływu przy oleju opałowym lekkim i gazie ziemnym kg/h Sprawność znormalizowana przy temp. systemu grzewczego 75/60 C % 89 (H s ) / 94,5 (H i ) Przyłącze spalin Ø mm Pojemność gazowa kotła litry Opór przepływu spalin *5 Pa mbar 0,08 0,11 0,13 0,25 0,45 Wymagany ciąg kominowy *6 Pa mbar 0,05 0,05 0,05 0,05 0,05 *4 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy DIN EN w odniesieniu do 13% CO 2 w przypadku oleju opałowego lekkiego i 10% CO 2 w przypadku gazu ziemnego. Temperatura spalin mierzona jako średnia wartość brutto zgodnie z normą DIN EN 304 (pomiar z 5 termoelementami) przy temperaturze powietrza do spalania wynoszącej 20 C. Temperatura spalin przy temperaturze wody w kotle wynoszącej 40 C jest miarodajna dla projektowania instalacji spalinowej. Temperatura spalin przy temperaturze wody w kotle wynoszącej 75 C służy do określenia zakresu stosowania przewodów spalin przy maksymalnie dopuszczalnych temperaturach roboczych. *5 Uwzględnić przy wyborze palnika. *6 Uwzględnić przy wymiarowaniu komina. 12 VIESMANN Kocioł grzewczy stojący

13 Vitorond 100, typ VR2B, 40 do 100 kw (ciąg dalszy) 166 KTS KV,SA KR 1110 AGA E a A Podstawa AGA Wylot spalin E Spust i przeponowe naczynie wzbiorcze KR Powrót do kotła Tabela wymiarów Znamionowa moc kw cieplna a mm KTS KV SA Czujnik temperatury wody w kotle Zasilanie z kotła Przyłącze zabezpieczające (zawór bezpieczeństwa) Opór przepływu po stronie wody grzewczej Kotły Vitorond 100 są przystosowane tylko do pompowych wodnych instalacji grzewczych Opory przepływu w mbar , Strumień przepływu w m³/h Kocioł grzewczy stojący VIESMANN 13

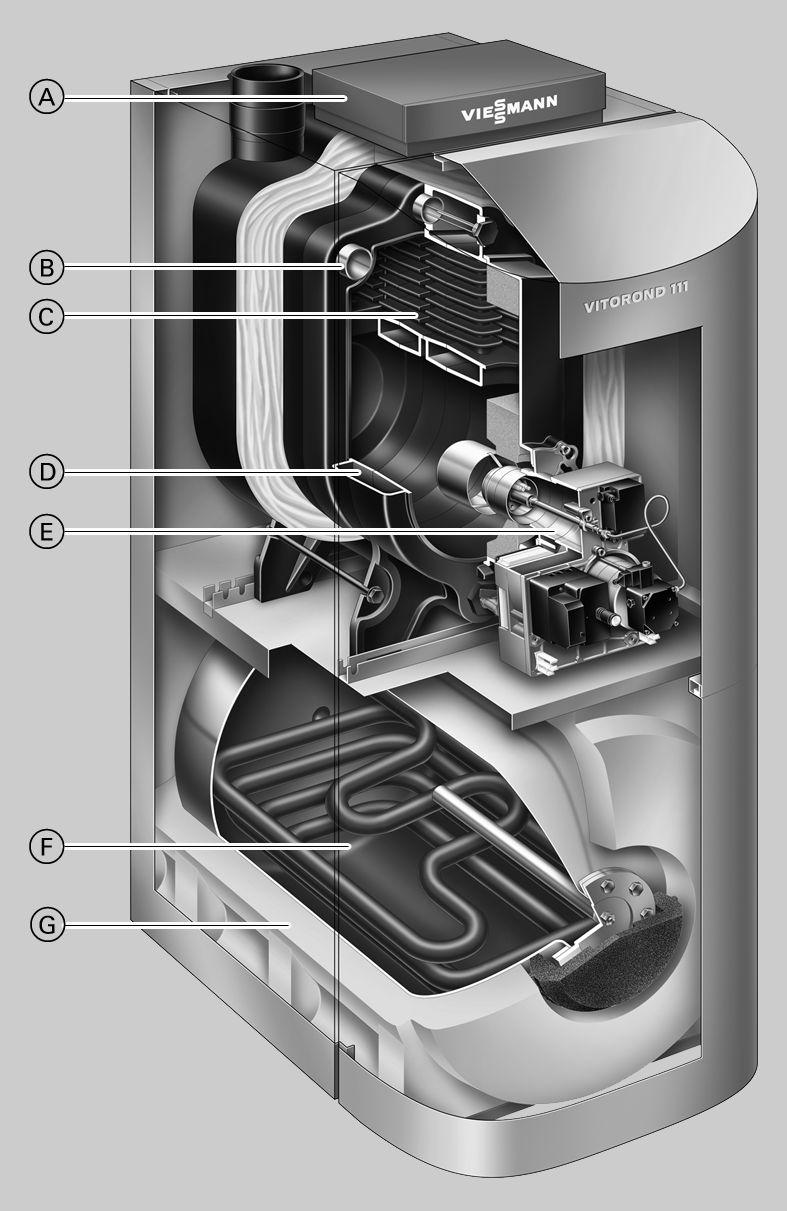

14 Vitorond 111, typ RO2D, 18 do 27 kw 3.1 Opis wyrobu A Cyfrowy regulator obiegu kotła Vitotronic B System JetFlow do równomiernego, hydraulicznego rozłożenia temperatury na powrocie C Powierzchnia grzewcza Eutectoplex D Obszerny płaszcz wodny E Zestaw palnika olejowego Vitoflame 200 F Regulowany podgrzewacz pojemnościowy z emaliowaną powłoką Ceraprotect G Wysoce skuteczna izolacja cieplna 3 Vitorond 111 jest kompaktową, kompletnie orurowaną jednostką, składającą się z niskotemperaturowego, olejowego kotła żeliwnego Vitorond 100 i pojemnościowego podgrzewacza wody o pojemności 130 lub 160 litrów (w zależności od mocy kotła). 3-ciągowy kocioł z powierzchniami grzewczymi Eutectoplex z żeliwa odznacza się dużym bezpieczeństwem eksploatacji i długą żywotnością. System JetFlow prowadzi chłodną wodę powrotną z instalacji przez cały kocioł grzewczy. Dzięki temu z tyłu nie tworzą się strefy chłodne ani też nie skrapla się woda - temperatura wody w kotle, również w miejscach krytycznych, znajduje się powyżej punktu rosy. Kocioł wymaga mniej niż 0,6 m 2 miejsca, wysokość Vitorond 111 wraz z regulatorem wynosi mniej niż 1,60 m. Dzięki palnikom olejowym Vitoflame kocioł Vitorond 111 może być eksploatowany również z zasysaniem powietrza z zewnątrz. Dzięki temu można zrezygnować z obowiązujących w innych przypadkach otworów powietrza na zewnątrz. Pozwala to na uniknięcie niepotrzebnych strat ciepła. W połączeniu z nowym prowadzeniem spalin do góry daje to nowe możliwości ustawienia kotła w budynku. Dzięki nowemu urządzeniu ułatwiającemu wstawianie oraz dostawie w podzespołach możliwa jest instalacja również w trudnych warunkach. Zalety w skrócie Kompaktowy, żeliwny, niskotemperaturowy kocioł olejowy z wbudowanym pojemnościowym podgrzewaczem wody. Sprawność znormalizowana: 89% (H s )/94,5% (H i ). Duże bezpieczeństwo eksploatacji i długa żywotność dzięki powierzchni grzewczej Eutectoplex Ekonomiczny i nieuciążliwy dla środowiska. Możliwość łatwego i szybkiego czyszczenia. System JetFlow do równomiernego rozłożenia temperatury wody grzewczej. Wylot spalin ku górze. Stan wysyłkowy Korpus kotła z drzwiami kotłowymi i pojemnościowym podgrzewaczem wody (zapakowany oddzielnie). 1 opakowanie z izolacją cieplną i pokrywą palnika 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna) 1 karton z regulatorem obiegu kotła i 1 pakietem dokumentacji technicznej 1 opakowanie z palnikiem olejowym Vitoflame 200 (w zależności od zamówienia) 1 opakowanie z wyposażeniem dodatkowym palnika olejowego Vitoflame 200 do pracy z zasysaniem powietrza do spalania z zewnątrz (w zależności od zamówienia) 1 opakowanie z wyposażeniem dodatkowym pojemnościowego podgrzewacza wody włącz. z pompą obiegową podgrzewacza Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Znak jakości ÖVGW zgodnie z rozp. o znakach jakości 1942 DRGBl. I dla wyrobów branży gazowej i wodnej. 14 VIESMANN Kocioł grzewczy stojący

15 Vitorond 111, typ RO2D, 18 do 27 kw (ciąg dalszy) 3.2 Warunki eksploatacyjne Wymogi Realizacja 1. Przepływ objętościowy wody grzewczej brak 2. Temperatura na powrocie do kotła brak (wartość minimalna) 3. Dolna temperatura wody w kotle brak 4. Dolna temperatura wody w kotle przy ochronie przed zamarzaniem 20 C Regulator Viessmann 3 Kocioł grzewczy stojący VIESMANN 15

16 Vitorond 111, typ RO2D, 18 do 27 kw (ciąg dalszy) 3.3 Dane techniczne 3 Znamionowa moc cieplna kw Pojemnościowy podgrzewacz wody Pojemność litry Wydajność stała ciepłej wody użytkowej *7 litry/h Współczynnik mocy N *8 L 1,1 1,6 1,6 Maks. ilość pobierana przy podanym współczynniku wydajności c.w.u. N L i podgrzewie c.w.u. z 10 do 45 C l/min Nr ident. produktu CE-0645 AU 114 Wymiary korpusu kotła Długość mm Szerokość mm Wysokość mm Wymiary korpusu podgrzewacza Długość mm Szerokość mm Wysokość mm Wymiary całkowite Długość całkowita (wymiar c) mm Szerokość całkowita mm Wysokość całkowita (eksploatacja) mm Masa Korpus kotła kg Korpus podgrzewacza Ciężar całkowity łącznie z izolacją, palnikiem i regulatorem kg obiegu kotła Pojemność wodna kotła litry Dop. ciśnienie robocze Kocioł grzewczy bar Pojemnościowy podgrzewacz wody bar Przyłącza kotła grzewczego Zasilanie i powrót kotła G Przyłącza podgrzewacza Zimna woda, ciepła woda R ¾ ¾ ¾ Cyrkulacja R Parametry spalin *9 Temperatura przy 40 C temperatury wody w kotle C C temperatury wody w kotle C Masowe natężenie przepływu przy zastosowaniu oleju opałowego kg/h lekkiego Sprawność znormalizowana % 89 (H s ) / 94,5 (H i ) przy temp. systemu grzewczego 75/60 C Przyłącze spalin 7 mm Pojemność gazowa kotła litry Opór przepływu spalin Pa mbar 0,07 0,10 0,12 Wymagany ciąg kominowy *10 Pa mbar 0,05 0,05 0,05 *7 Przy temperaturze wody wynoszącej na wejściu 10 C i na wyjściu 45 C. Ta wydajność ciepłej wody użytkowej zapewniona jest tylko przy eksploatacji z priorytetem podgrzewu c.w.u. *8 Wg normy DIN 4708 przy średniej temperaturze wody w kotle wynoszącej 70 C i temperaturze na ładowaniu podgrzewacza Tsp = 60 C. Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wskaźniki: T sp = 60 ºC 1,0 N L, T sp = 55 ºC 0,75 N L, T sp = 50 ºC 0,55 N L, T sp = 45 ºC 0,3 N L. *9 Projektowe wartości obliczeniowe instalacji spalinowej wg EN w odniesieniu do 13% CO 2 z zastosowaniem oleju opałowego lekkiego. Temperatura spalin mierzona jako średnia wartość brutto zgodnie z normą DIN EN 304 (pomiar z 5 termoelementami) przy temperaturze powietrza do spalania wynoszącej 20 C. Temperatura spalin przy temperaturze wody w kotle wynoszącej 40 C jest miarodajna dla projektowania instalacji spalinowej. Temperatura spalin przy temperaturze wody w kotle wynoszącej 75 C służy do określenia zakresu stosowania przewodów spalin przy maksymalnie dopuszczalnych temperaturach roboczych. *10 Uwzględnić przy wymiarowaniu komina. 16 VIESMANN Kocioł grzewczy stojący

17 Vitorond 111, typ RO2D, 18 do 27 kw (ciąg dalszy) KTS AGA KR AGA KV, SA RLU E CWU Z STS c a b ZWU E1 106 AGA E E1 KR KTS KV ZWU Wylot spalin Spust kotła grzewczego Spust pojemnościowego podgrzewacza c.w.u. i przewodów rurowych, R½ Powrót do kotła Czujnik temperatury wody w kotle Zasilanie z kotła Zimna woda użytkowa RLU Otwór dla przewodu powietrza dolotowego przy eksploatacji z zasysaniem powietrza z zewnątrz SA Przyłącze zabezpieczające (zawór bezpieczeństwa) STS Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu CWU Ciepła woda użytkowa Z Cyrkulacja Tabela wymiarów Znamionowa kw moc cieplna a mm b mm c mm Kocioł grzewczy stojący VIESMANN 17

18 Vitorond 111, typ RO2D, 18 do 27 kw (ciąg dalszy) Opory przepływu 3 Opory przepływu w mbar B A 1 0, Strumień przepływu w m³/h Opór przepływu po stronie wody grzewczej Kotły Vitorond 111 są przystosowane tylko do instalacji wodnych pompowych. Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej A Znamionowa moc cieplna 18 kw B Znamionowa moc cieplna 22 do 27 kw 18 VIESMANN Kocioł grzewczy stojący

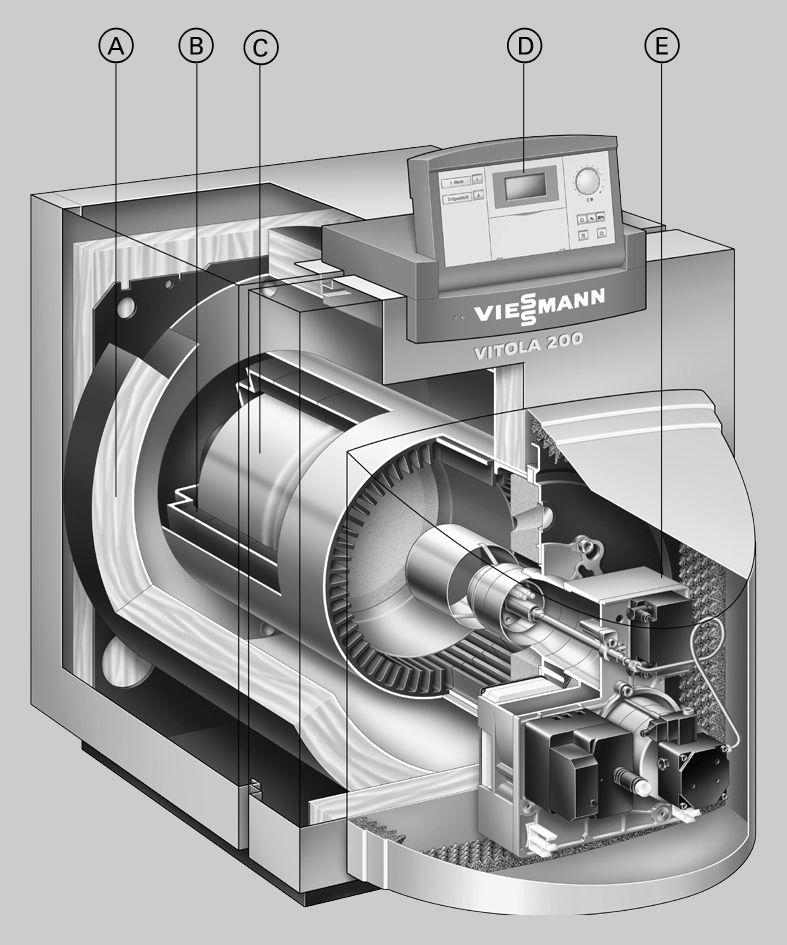

19 Vitola 200, typ VB2A, 18 do 63 kw oraz typ VX2A, 18 do 27 kw 4.1 Opis wyrobu A Wysoce skuteczna izolacja cieplna B Dwuwarstwowa zespolona powierzchnia grzewcza z żeliwa i stali zapewnia wysoki stopień bezpieczeństwa eksploatacji i dużą trwałość C Wyjmowana komora spalania ze stali nierdzewnej w przypadku typu VX2A ze zintegrowanym tłumikiem D Cyfrowy regulator obiegu kotła Vitotronic E Zestaw palnika olejowego Vitoflame 200 możliwa eksploatacja z zasysaniem powietrza do spalania z zewnątrz 4 Dwuwarstwowa zespolona powierzchnia grzewcza kotła Vitola 200 jest miarą wysokiej jakości i niezawodności. Kocioł Vitola 200 łączy w sobie komfort użytkowania z oszczędnością eksploatacji za niewygórowaną cenę. Jest kamieniem milowym w rozwoju techniki grzewczej. Pewny i ekonomiczny tryb grzewczy gwarantowany jest przez dwuwarstwową, zespoloną powierzchnię grzewczą z żeliwa i stali. Wraz z obszernymi płaszczami wodnymi i dużej pojemności gwarantuje skuteczne przenoszenie ciepła. Aby utrzymać straty ciepła na możliwie najniższym poziomie, kocioł grzewczy i podgrzewacz ciepłej wody użytkowej chroni skuteczna izolacja. Zalety w skrócie Tanio i niezawodnie. Duża trwałość dzięki dwuwarstwowej zespolonej powierzchni grzewczej. Sprawność znormalizowana: 90% (H s )/96% (H i ) Wyłącza się całkowicie w przypadku braku zapotrzebowania na ciepło. Spalanie z niską emisją zanieczyszczeń. Także dla oleju opałowego DIN EL A Bio 10 olej opałowy lekki o niskiej zawartości siarki z domieszkami do maks. 10% biokomponentów (FAME). Idealny do łatwej wymiany w przypadku modernizacji starego źródła ciepła. Stan wysyłkowy Korpus kotła z drzwiami 1 karton z izolacją cieplną 1 karton z regulatorem obiegu kotła i 1 pakietem dokumentacji technicznej 1 opakowanie z palnikiem olejowym Vitoflame 200 lub palnikiem olejowym niebieskopłomieniowym Vitoflame 300 lub palnikiem gazowym Vitoflame opakowanie z pokrywą palnika (palnik olejowy) 1 szczotka do czyszczenia 1 opakowanie z wyposażeniem dodatkowym do eksploatacji palnika Vitoflame 200 z zasysaniem powietrza z zewnątrz (zależnie od zamówienia) 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna) Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Znak jakości ÖVGW zgodnie z rozporządzeniem o znakach jakości 1942 DRGBl. I dla wyrobów branży gazowej i wodnej. 4.2 Warunki eksploatacyjne Wymogi Realizacja 1. Przepływ objętościowy wody grzewczej brak 2. Temperatura na powrocie do kotła brak (wartość minimalna) 3. Dolna temperatura wody w kotle brak 4. Dolna temperatura wody w kotle przy ochronie przed zamarzaniem 20 C Regulator Viessmann Kocioł grzewczy stojący VIESMANN 19

20 Vitola 200, typ VB2A, 18 do 63 kw oraz typ VX2A, 18 do 27 kw (ciąg dalszy) 4.3 Dane techniczne 4 Znamionowa moc cieplna Typ VB2A kw Typ VX2A kw Nr ident. produktu Typ VB2A CE-0085 AQ 0695 Typ VX2A CE-645 BO 106 Wymiary korpusu kotła Długość k mm Szerokość d mm Wysokość p mm Wymiary całkowite Długość całkowita n mm Szerokość całkowita e mm Wysokość całkowita b (eksploatacja) mm Wysokość a (regulator w poz. obsługowej) mm Wysokość f (regulator w poz. konserw.) mm Wysokość podstawy mm Wysokość z (ustawionego pod kotłem podgrzewacza pojemnościowego) pojemność 130 do 200 l mm pojemność 350 l mm Masa korpusu kotła kg Masa całkowita kg Kocioł z izolacją cieplną, palnikiem i regulatorem obiegu kotła Pojemność wodna kotła l Dop. ciśnienie robocze bar Przyłącza kotła grzewczego Zasilanie i powrót kotła G 1½ 1½ 1½ 1½ 1½ 1½ 1½ Przyłącze zabezpieczające (zawór bezpieczeństwa) G 1½ 1½ 1½ 1½ 1½ 1½ 1½ Spust R ¾ ¾ ¾ ¾ ¾ ¾ ¾ Parametry spalin *11 Temperatura przy temperaturze wody w kotle 40 C C przy temperaturze wody w kotle 75 C C Masowe natężenie przepływu przy oleju opałowym lekkim i gazie ziemnym kg/h Sprawność znormalizowana przy temp. systemu grzewczego 75/60 C % 90 (H s ) / 96 (H i ) Przyłącze spalin 7 mm Przyłącze powietrza dolotowego 7 mm Pojemność gazowa kotła l Opór przepływu spalin *12 Pa mbar 0,07 0,08 0,08 0,10 0,10 0,12 0,14 Wymagany ciąg kominowy *13 Pa mbar 0,05 0,05 0,05 0,05 0,05 0,05 0,05 *11 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy EN w odniesieniu do 13% CO 2 w przypadku oleju opałowego lekkiego i 10% CO 2 w przypadku gazu ziemnego. Temperatury spalin jako średnie wartości brutto wg normy DIN EN 304 przy temperaturze powietrza do spalania wynoszącej 20 C. *12 Uwzględnić przy wyborze palnika. *13 Uwzględnić przy wymiarowaniu komina. 20 VIESMANN Kocioł grzewczy stojący

21 Vitola 200, typ VB2A, 18 do 63 kw oraz typ VX2A, 18 do 27 kw (ciąg dalszy) r r KTS SA f KV a b c A o p KV KR KR AGA RLU E s t d e g i n k h I m A Podstawa AGA Wylot spalin E Spust i przeponowe naczynie wzbiorcze KR Powrót do kotła KTS KV RLU SA Czujnik temperatury wody w kotle Zasilanie z kotła Przyłącze powietrza do spalania przy zasysaniu z zewnątrz Przyłącze zabezpieczające (zawór bezpieczeństwa) 4 r r SA x u w 145 v KV KV KR KR AGA RLU E y z B B Vitocell-H 100 lub 300 (dane techniczne - patrz rozdział Pojemnościowy podgrzewacz wody ) AGA Wylot spalin E Spust i przeponowe naczynie wzbiorcze KR Powrót do kotła KTS KV RLU SA Czujnik temperatury wody w kotle Zasilanie z kotła Przyłącze powietrza do spalania przy zasysaniu z zewnątrz Przyłącze zabezpieczające (zawór bezpieczeństwa) Kocioł grzewczy stojący VIESMANN 21

22 Vitola 200, typ VB2A, 18 do 63 kw oraz typ VX2A, 18 do 27 kw (ciąg dalszy) 4 Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm o mm p mm r mm s mm t mm Z ustawionym pod kotłem podgrzewaczem litry 130 do 130 do 130 do i pojemnościowym u mm v mm w mm x mm y mm z mm Opory przepływu po stronie wody grzewczej Kocioł Vitola 200 jest przystosowany tylko do pompowych wodnych instalacji grzewczych A B Opory przepływu w mbarach , Strumień przepływu w m³/h A 18 do 33 kw B 40 do 63 kw 22 VIESMANN Kocioł grzewczy stojący

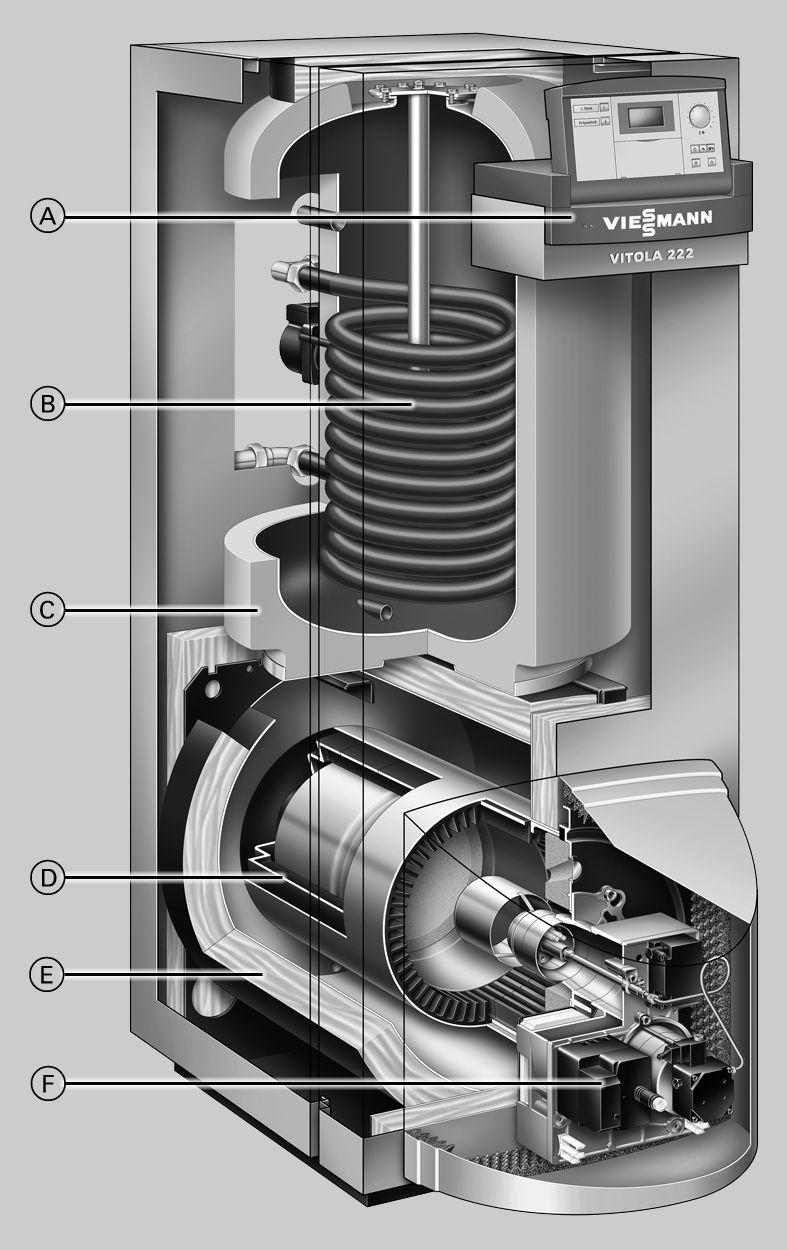

23 Vitola 222, typ VE2A, 18 do 27 kw 5.1 Opis wyrobu A Cyfrowy regulator obiegu kotła Vitotronic B Podgrzewacz pojemnościowy z emaliowaną powłoką Ceraprotect C Wysoce sprawna izolacja cieplna (bezfreonowa) D Dwuwarstwowa zespolona powierzchnia grzewcza z żeliwa i stali zapewnia wysoki stopień bezpieczeństwa eksploatacji i dużą trwałość E Wysoce skuteczna izolacja cieplna F Zestaw palnika olejowego Vitoflame 200 możliwa eksploatacja z zasysaniem powietrza do spalania z zewnątrz 5 Kocioł Vitola 222 kombinacja kotła niskotemperaturowego Vitola 200 ze zintegrowanym, regulowanym pojemnościowym podgrzewaczem wody o pojemności 150 litrów. Dzięki zintegrowanemu podgrzewaczowi ciepłej wody użytkowej połączenie kotła grzewczego z olejowym Vitola 222 łączy zaawansowaną technikę grzewczą z wydajnym podgrzewem wody użytkowej. Zintegrowany podgrzewacz wody użytkowej z wężownicą wewnętrzną oferują szczególnie duży komfort w zakresie użytkowania wody, ponieważ dzięki jego pojemności wynoszącej 150 l można bez problemu korzystać z większych ilości wody. Oczywiście nie można przy tym zrezygnować z dostatecznej dbałości o higienę wody użytkowej. Gwarantuje ją na długi czas powłoka emaliowa Ceraprotect wysokiej jakości. Pewny i ekonomiczny tryb grzewczy gwarantowany jest przez dwuwarstwową, zespoloną powierzchnię grzewczą z żeliwa i stali. Wraz z obszernymi płaszczami wodnymi i dzięki dużej pojemności gwarantuje skuteczne przenoszenie ciepła. Aby utrzymać straty ciepła na możliwie najniższym poziomie, kocioł grzewczy i podgrzewacz ciepłej wody użytkowej chroni skuteczna izolacja. Zalety w skrócie Zintegrowany podgrzewacz ciepłej wody użytkowej na 150 litrów do wygodnego zaopatrywania w ciepłą wodę. Niewielka powierzchnia ustawienia wynosząca tylko 0,84 m 2. Tanio i niezawodnie. Duża trwałość dzięki dwuwarstwowej zespolonej powierzchni grzewczej. Sprawność znormalizowana: 90% (H s )/96% (H i ) Wyłącza się całkowicie w przypadku braku zapotrzebowania na ciepło. Spalanie z niską emisją zanieczyszczeń. Także dla oleju opałowego DIN EL A Bio 10 olej opałowy lekki o niskiej zawartości siarki z domieszkami do maks. 10% biokomponentów (FAME). Idealny do łatwej wymiany w przypadku modernizacji starego źródła ciepła. Stan wysyłkowy Korpus kotła z drzwiami kotłowymi i pojemnościowym podgrzewaczem wody (zapakowany oddzielnie) 1 karton z izolacją cieplną i wyposażeniem dodatkowym podgrzewacza (przewód łączący, opakowanie uzupełniające i pompa obiegowa) 1 karton z regulatorem obiegu kotła i 1 pakietem dokumentacji technicznej 1 opakowanie z palnikiem olejowym Vitoflame 200 lub palnikiem gazowym Vitoflame opakowanie z pokrywą palnika (palnik olejowy) 1 szczotka do czyszczenia 1 opakowanie z wyposażeniem dodatkowym palnika olejowego Vitoflame 200 do pracy z zasysaniem powietrza z zewnątrz (zależnie od zamówienia) 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna) Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Kocioł grzewczy stojący VIESMANN 23

24 Vitola 222, typ VE2A, 18 do 27 kw (ciąg dalszy) 5.2 Warunki eksploatacyjne Wymogi Realizacja 1. Przepływ objętościowy wody grzewczej brak 2. Temperatura na powrocie do kotła brak (wartość minimalna) 3. Dolna temperatura wody w kotle brak 4. Dolna temperatura wody w kotle przy ochronie przed zamarzaniem 20 C Regulator Viessmann 5 24 VIESMANN Kocioł grzewczy stojący

25 Vitola 222, typ VE2A, 18 do 27 kw (ciąg dalszy) 5.3 Dane techniczne Znamionowa moc cieplna kw Pojemnościowy podgrzewacz wody Pojemność l Wydajność stała ciepłej wody użytkowej *14 l/h przy śr. temp. wody w kotle 70 C Współczynnik mocy N *15 L 2,0 2,0 2,0 Maks. ilość pobierana przy podanym współczynniku wydajności c.w.u. N L i podgrzewie c.w.u. z 10 na 45 C l/min Nr ident. produktu CE-0085 AQ 0700 Wymiary korpusu kotła (wymiary do wstawienia) Długość d mm Szerokość b mm Wysokość mm Wymiary korpusu podgrzewacza (wymiary do wstawienia) Długość mm Szerokość mm Wysokość mm Wymiary całkowite Długość całkowita e mm Szerokość całkowita c mm Wysokość całkowita a mm Wysokość podstawy mm Masa Korpus kotła kg Korpus podgrzewacza kg Masa całkowita kg Korpus kotła, pojemnościowy podgrzewacz wody, izolacja cieplna, palnik i regulator obiegu kotła Pojemność wodna kotła l Dop. ciśnienie robocze Kocioł grzewczy bar Pojemnościowy podgrzewacz wody bar Przyłącza kotła grzewczego Zasilanie i powrót kotła G 1½ 1½ 1½ Przyłącze zabezpieczające R (zawór bezpieczeństwa) Spust R ¾ ¾ ¾ Przyłącza podgrzewacza Zimna woda, ciepła woda R ¾ ¾ ¾ Cyrkulacja R ¾ ¾ ¾ Parametry spalin *16 Temperatura przy temperaturze wody w kotle 40 C C przy temperaturze wody w kotle 75 C C Masowe natężenie przepływu przy oleju opałowym lekkim kg/h i gazie ziemnym Sprawność znormalizowana % przy temp. systemu grzewczego 75/60 C Przyłącze spalin 7mm Pojemność gazowa kotła l Opór przepływu spalin *17 Pa mbar 0,07 0,08 0,08 Wymagany ciąg kominowy *18 Pa mbar 0,05 0,05 0,05 5 *14 Przy temperaturze wody wynoszącej na wejściu 10 C i na wyjściu 45 C. Ta wydajność ciepłej wody użytkowej zapewniona jest tylko przy eksploatacji z priorytetem podgrzewu c.w.u. *15 Wg normy DIN 4708 przy średniej temperaturze wody w kotle wynoszącej 70 C i temperaturze na ładowaniu podgrzewacza T sp = 60 C. Współczynnik wydajności ciepłej wody użytkowej Ni zmienia się wraz z temperaturą na ładowaniu podgrzewacza T sp. Wskaźniki: T sp = 60 C 1,0 NL, T sp = 55 C 0,75 NL, T sp = 50 C 0,55 NL, T sp = 45 C 0,3 NL. *16 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy EN w odniesieniu do 13% CO 2 w przypadku oleju opałowego lekkiego i 10% CO 2 w przypadku gazu ziemnego. Temperatury spalin jako średnie wartości brutto wg normy DIN EN 304 przy temperaturze powietrza do spalania wynoszącej 20 C. *17 Uwzględnić przy wyborze palnika. *18 Uwzględnić przy wymiarowaniu komina. Kocioł grzewczy stojący VIESMANN 25

26 i Vitola 222, typ VE2A, 18 do 27 kw (ciąg dalszy) CWU 83 SA Z STS a ZWU k KTS 338 KV KV KR KR AGA RLU 145 h b c e d E f f g AGA E KR KTS KV ZWU Wylot spalin Spust i przeponowe naczynie wzbiorcze Powrót do kotła Czujnik temperatury wody w kotle Zasilanie z kotła Zimna woda użytkowa RLU SA Przyłącze powietrza do spalania przy zasysaniu z zewnątrz Przyłącze zabezpieczające (zawór bezpieczeństwa) Czujnik temperatury wody w podgrzewaczu STS CWU Ciepła woda użytkowa Z Cyrkulacja 5 Tabela wymiarów Znamionowa kw moc cieplna a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm VIESMANN Kocioł grzewczy stojący

27 Vitola 222, typ VE2A, 18 do 27 kw (ciąg dalszy) Opory przepływu Kocioł Vitola 222 jest przystosowany tylko do instalacji grzewczych wodnych pompowych Opory przepływu w mbar , Strumień przepływu w m³/h Opory przepływu w mbar Strumień przepływu w l/min Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej 5 Kocioł grzewczy stojący VIESMANN 27

28 Palnik 6.1 Dane techniczne Vitoflame 100, typ VEM Do kotłów grzewczych Vitola (o mocy do 33 kw), z eksploatacją z zasysaniem powietrza do spalania z kotłowni i z zewnątrz Znamionowa moc cieplna kotła kw grzewczego Typ palnika VEM I-1.1 VEM I-2.1 VEM II-1.1 Nr wzorca konstrukcyjnego 5G973/2001S 5G974/2001S wg DIN EN 267 Przepływ oleju kg/h 1,7 2,0 2,5 3,0 3,7 4,6 5,8 litry/h 2,0 2,4 2,9 3,6 4,3 5,4 6,8 Napięcie V 230 Częstotliwość Hz 50 Pobór mocy W obejmuje 4 cykle na godzinę Obroty silnika obr/min 2800 Wersja jednostopniowy Wydajność tłoczenia pompy oleju litry/h 45 Wymiary Długość mm Szerokość mm Wysokość mm Masa kg ,5 22,5 Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśnienie wstępne w przewodach zasilających (dla przewodów pierścieniowych) bar 2 Przyłącze powietrza dolotowego (do pracy z zasysaniem powietrza do spalania z zewnątrz, po stronie kotła grzewczego) DN Typ palnika 18 do 33 kw Palniki do pracy z zasysaniem powietrza do spalania z zewnątrz są wyposażone w specjalne uszczelki. Możliwe są następujące rodzaje instalacji: B23, OC33, OC43, OC53, OC63. Do kotłów grzewczych Vitorond (o mocy do 36 kw), z eksploatacją z zasysaniem powietrza do spalania z kotłowni i z zewnątrz 6 Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Palniki mieszczą się w wartościach granicznych symbolu ochrony środowiska Błękitny Anioł dla zestawów palnik-kocioł grzewczy wg normy RAL UZ VIESMANN Kocioł grzewczy stojący

29 Palnik (ciąg dalszy) Zakres znamionowej mocy cieplnej kotła grzewczego kw Typ palnika VEM I-1.2 VEM I-2.1 VEM II-1.1 Nr wzorca konstrukcyjnego wg normy EN 267 5G973/2001S 5G974/2001 S Moc cieplna kotła kw Przepływ oleju kg/h 1,7 1,9 2,0 2,5 2,6 3,0 3,4 3,5 4,2 4,3 5,3 5,4 5,8 litry/h 2,0 2,2 2,4 2,9 3,0 3,6 4,0 4,1 5,0 5,1 6,0 6,4 6,8 Napięcie V 230 Częstotliwość Hz 50 Pobór mocy W obejmuje 4 cykle na godzinę Obroty silnika obr/min 2800 Wersja jednostopniowy Wydajność tłoczenia pompy oleju litry/h 45 Wymiary Długość (wymiar a) mm Szerokość mm Wysokość (wymiar b) mm Masa kg ,5 Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśnienie wstępne w przewodach zasilających (dla przewodów pierścieniowych) bar 2 Przyłącze powietrza dolotowego (do pracy z zasysaniem powietrza do spalania z zewnątrz, po stronie kotła grzewczego) DN Typ palnika 18 do 36 kw Palniki do pracy z zasysaniem powietrza do spalania z zewnątrz są wyposażone w specjalne uszczelki. Możliwe są następujące rodzaje instalacji: B23, OC33, OC43, OC53, OC63. Moc cieplna kotła Palnik wyposażony jest fabrycznie w dyszę do dolnej znamionowej mocy cieplnej kotła grzewczego. W celu uzyskania wyższej mocy cieplnej należy zmienić ciśnienie oleju i regulację ilości powietrza lub ewentualnie wymienić dyszę. Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Palniki mieszczą się w wartościach granicznych symbolu ochrony środowiska Błękitny Anioł dla zestawów palnik-kocioł grzewczy wg normy RAL UZ Kocioł grzewczy stojący VIESMANN 29

30 Palnik (ciąg dalszy) b a 6 A Klapa regulacyjna powietrza B Czujnik płomienia C Śruba regulacyjna trzonu dysz D Zawór elektromagnetyczny E Elektroniczny moduł zapłonowy F Przewód oleju G Silnik wentylatora H Przewód ssący K Pompa oleju L Przewód powrotny M Przycisk przeciwzakłóceniowy N Automat palnikowy O Konsola przyłączeniowa P Przewód zapłonowy R Elektroda zapłonowa S Rura palnika T Tarcza piętrząca U Dysza palnika olejowego V Trzon dyszy W Wirnik wentylatora X Korpus palnika 30 VIESMANN Kocioł grzewczy stojący

31 Palnik (ciąg dalszy) 6.2 Dane techniczne Vitoflame 200, typ VEK Do kotłów grzewczych Vitola o mocy do 33 kw, z eksploatacją z zasysaniem powietrza do spalania z kotłowni i z zewnątrz W wersji kotłów grzewczych o mocy od 40 do 63 kw z eksploatacją z zasysaniem powietrza do spalania z zewnątrz oraz kotłów grzewczych Vitorond o mocy do 63 kw Znamionowa moc cieplna kotła grzewczego kw Typ palnika VEK I-1 VEK I-2 VEK II-1 VEK II-2 Nr wzorca konstrukcyjnego wg normy 5G971/06S 5G972/06S EN 267 Przepływ oleju kg/h 1,7 2,0 2,5 3,0 3,7 4,6 5,8 l/h 2,0 2,4 2,9 3,6 4,3 5,4 6,8 Napięcie V 230 Częstotliwość Hz 50 Pobór mocy W zawiera 4 procesy zapłonu na godzinę Obroty silnika obr/min 2800 Wersja 1-stopniowa Wydajność tłoczenia pompy oleju l/h 45 Wymiary w połączeniu z kotłem Vitola Długość (wymiar a) mm Szerokość mm Wysokość (wymiar b) mm w połączeniu z kotłem Vitorond Długość (wymiar a) mm Szerokość mm Wysokość (wymiar b) mm Ciężar kg Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśnienie wstępne w przewodach zasilających (dla przewodów pierścieniowych) bar 2 Przyłącze powietrza dolotowego (do pracy z zasysaniem powietrza do spalania z zewnątrz, po stronie kotła grzewczego) DN 80 Typ palnika 18 do 33 kw Palniki do pracy z zasysaniem powietrza do spalania z zewnątrz są wyposażone w specjalne uszczelki. Możliwe są następujące rodzaje instalacji: B23, OC33, OC43, OC53, OC63. Pobór mocy przy 63 kw W przypadku kotła Vitorond 200: 245 W Sprawdzona jakość Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Palniki mieszczą się w wartościach granicznych symbolu ochrony środowiska Błękitny Anioł dla zestawów palnik-kocioł grzewczy wg normy RAL UZ Kocioł grzewczy stojący VIESMANN 31

32 b Palnik (ciąg dalszy) a 6 A Klapa regulacyjna powietrza B Śruba regulacyjna wspornika dyszy C Zawór elektromagnetyczny D Elektroniczny moduł zapłonowy E Przewód oleju F Silnik wentylatora G Przewód ssący H Pompa oleju I Przewód powrotny K Przycisk przeciwzakłóceniowy L Automat palnikowy M Konsola przyłączeniowa N Przewód zapłonowy O Elektrody zapłonowe P Rura palnika R Nasadka rury palnika (tylko przy 15 do 33 kw) S Tarcza piętrząca T Dysza palnika olejowego U Czujnik płomienia V Wspornik dysz z podgrzewaczem wstępnym oleju (tylko do 40 kw) W Wlot zasysanego powietrza X Wirnik wentylatora Y Korpus palnika Z Prowadzenie powietrza (Vitola: tylko przy 33 kw Vitorond: tylko przy bei 27, 33, 50 i 63 kw) 32 VIESMANN Kocioł grzewczy stojący

33 Palnik (ciąg dalszy) 6.3 Dane techniczne Vitoflame 300, typ VHG Do kotłów grzewczych Vitola 200, typ VX2A, z eksploatacją z zasysaniem powietrza do spalania z kotłowni Znamionowa moc cieplna kw 18,8 22,9 27,0 33,0 40,0 50,0 kotła grzewczego Typ palnika VHG I-2 VHG I-3 VHG I-4 VHG I-5 VHG II-1 VHG II-2 Nr wzorca konstrukcyjnego 5G999/03S wg normy EN 267 Przepływ oleju kg/h 1,7 2,0 2,5 2,9 3,7 4,6 litry/h 2,0 2,4 2,9 3,4 4,4 5,4 Napięcie V 230 Częstotliwość Hz 50 Pobór mocy W obejmuje 4 cykle na godzinę Obroty silnika obr/min 2800 Wersja jednostopniowy Wydajność tłoczenia pompy litry/h 45 oleju Wymiary Długość (wymiar a) mm Szerokość mm Wysokość (wymiar b) mm Masa kg Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśnienie wstępne w przewodach zasilających (dla przewodów pierścieniowych) bar 2 Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. Palniki mieszczą się w wartościach granicznych symbolu ochrony środowiska Błękitny Anioł dla zestawów palnik-kocioł grzewczy wg normy RAL UZ Kocioł grzewczy stojący VIESMANN 33

34 Palnik (ciąg dalszy) b a Vitoflame 300, typ VHG o mocy od 18,8 do 33 kw 6 A Klapa regulacyjna powietrza D Moduł zapłonowy wysokiej częstotliwości (z kontrolą płomienia) E Przewód oleju F Silnik wentylatora G Pompa oleju H Przewód ssący I Zawór elektromagnetyczny K Przewód powrotny L Nasadka przycisku przeciwzakłóceniowego M Automat palnikowy N Konsola przyłączeniowa O Przewód zapłonowy P Elektrody zapłonowe R Rura palnika S Urządzenie mieszające T Dysza palnika olejowego U Trzon dysz z podgrzewaczem wstępnym oleju V Wlot zasysanego powietrza W Korpus palnika X Prowadzenie powietrza Y Wirnik wentylatora 34 VIESMANN Kocioł grzewczy stojący

35 Palnik (ciąg dalszy) b a Vitoflame 300, typ VHG o mocy 40 i 50 kw A Klapa regulacyjna powietrza B Zegar C Automat palnikowy D Nasadka przycisku przeciwzakłóceniowego E Konsola przyłączeniowa F Przewód powrotny G Przewód ssący H Silnik wentylatora K Pompa oleju L Zawór elektromagnetyczny M Czujnik płomienia N Przewód oleju O Moduł zapłonowy wysokiej częstotliwości P Przewód zapłonowy R Elektrody zapłonowe S Rura palnika T Urządzenie mieszające U Dysza palnika olejowego V Trzon dysz z podgrzewaczem wstępnym oleju W Prowadzenie powietrza X Wlot zasysanego powietrza Y Wirnik wentylatora Z Korpus palnika 6 Kocioł grzewczy stojący VIESMANN 35

36 Palnik (ciąg dalszy) 6.4 Dane techniczne Vitoflame 200, typ VG Palnik gazowy wg DIN EN 676 do montażu w Vitola 200/222 i Vitorond 100 Znamionowa moc cieplna kotła grzewczego kw Moc cieplna palnika kw 19,8 24,2 29,7 36,2 43,9 54,9 69,2 Typ palnika VGA I-1 VGA I-2 VGA II-1 VGA II-2 Nr ident. produktu CE-0085 BM 0436 Napięcie V 230 Częstotliwość Hz 50 Pobór mocy W Obroty silnika obr/min 2800 Wersja 1-stopniowa Wymiary Długość (wymiar a) mm Szerokość mm Wysokość (wymiar mm b) Ciężar kg Palnik z armaturą uniwersalną Ciśnienie na przyłączu gazu mbar 20 Przyłącze gazu R (gw. ½ ¾ wewn.) Parametry przyłącza W odniesieniu do maks. obciążenia dla gazu gazem ziemnym GZ50 / G20 m 3 /h 2,10 2,56 3,14 3,83 4,65 5,81 7,32 gazem ziemnym GZ41,5 / G27 m 3 /h 2,44 2,98 3,65 4,45 5,40 6,75 8,51 Parametry przyłącza Fabrycznie ustawiony gaz ziemny E. Sprawdzona jakość Oznakowanie CE zgodne z istniejącymi dyrektywami WE VIESMANN Kocioł grzewczy stojący

37 Palnik (ciąg dalszy) b a A Zawór przelotowy gazu ze zintegrowanym odcinającym zaworem bezpieczeństwa B Armatura gazowa C Przepustnica gazu (w złączce skręcanej) D Przyłącze gazu E Złączka pomiarowa do statycznego ciśnienia w palniku F Przewód jonizacyjny G Klapa regulacyjna powietrza H Konsola przyłączeniowa I Gazowy automat palnikowy K Przycisk przeciwzakłóceniowy L Śruba regulacyjna systemu mieszającego M Przewód pomiarowy czujnika ciśnienia N Czujnik ciśnienia powietrza Wskazówka Armatura uniwersalna może zostać zamontowana dowolnie po prawej lub lewej stronie. O Elektroniczny moduł zapłonowy P Przewód zapłonowy R Korpus palnika S System mieszania T Elektroda jonizacyjna U Elektroda uziemiająca V Tarcza piętrząca W Elektroda zapłonowa X Rura palnika Y Wirnik wentylatora Z Silnik wentylatora a Śruba mocująca pokrywę palnika b Trzpień mocujący pokrywę palnika 6 Kocioł grzewczy stojący VIESMANN 37

38 Palnik (ciąg dalszy) 6.5 Dane techniczne Vitoflame 100, typ VEH III Palnik olejowy do montażu w Vitorond 100, VR2B Vitoflame 100 olejowy palnik wentylatorowy w połączeniu z kotłem Vitorond 100 (typ VR2B) Znamionowa moc cieplna kw kotła grzewczego Moc cieplna palnika kw 60/87 76/109 1./2. stopień Typ palnika VEH III-1VR VEH III-1VR Przepływ oleju 1. stopień kg/h 5,1 6,4 litry/h 6,0 7,5 2. stopień kg/h 7,3 9,2 litry/h 8,6 10,8 Nr wzorca konstrukcyjnego wg normy EN 267 złożony wniosek złożony wniosek Napięcie V 230 Częstotliwość Hz 50 Pobór mocy W Obroty silnika obr/min 2800 Wersja 2-stopniowy Wydajność tłoczenia pompy oleju litry/h 70 Wymiary Długość (wymiar a) mm 418 Szerokość mm 400 Wysokość (wymiar b) mm 538 Masa kg 26 Przyłącza R ⅜ Przewód ssący i powrotny przy dostarczonych przewodach oleju Maks. dopuszczalne ciśn. wstępne w przewodach zasilających (dla przewodów pierścieniowych) bar 2 Moc cieplna palnika stopień 1./2. Odpowiada znamionowemu obciążeniu cieplnemu kotła grzewczego. Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. 1 2 wu wz wt qw qq qp 9 wr we ww wq wpqo qi qe b 8 7 qu qr qz qt a 1 Przełącznik serwisowy (do regulacji palnika) 2 Adapter kołpakowy 3 Szybkozłącze 4 Elektroniczny moduł zapłonowy 6 Siłownik 6 Automat palnikowy 7 Przewód powrotny 8 Przewód ssący 9 Zawór elektromagnetyczny stopień 2 qp Zawór elektromagnetyczny stopień 1 qq Czujnik płomienia qw Przycisk urządzenia przeciwzakłóceniowego 38 VIESMANN Kocioł grzewczy stojący

39 Palnik (ciąg dalszy) qe qr qt qz qu qi qo wp Przewód oleju Pompa oleju Silnik wentylatora Obudowa wentylatora Wirnik wentylatora Tłumik powietrza ssania Klapa regulacyjna powietrza Trzon dyszy wq ww we wr wt wz wu Rura palnika Prowadnice Tarcza piętrząca Dysza palnika olejowego Elektrody zapłonowe Przewód zapłonowy Kołnierz 6 Kocioł grzewczy stojący VIESMANN 39

40 Pojemnościowy podgrzewacz wody Poniżej podane są dane techniczne dotyczące pojemnościowych podgrzewaczy wody, dla których dostępne są połączenia systemowe z kotłem grzewczym (patrz cennik firmy Viessmann). W przypadku pojemnościowych podgrzewaczy wody o pojemności większej niż 500 l i innych pojemnościowych podgrzewaczy wody z cennika firmy Viessmann przewody połączeniowe zapewnia inwestor. Wskazówka W celu określenia wielkości podgrzewacza patrz wytyczne projektowe Vitocell. W przypadku użytkowania wraz z solarnym podgrzewem wody użytkowej i wspomaganiem ogrzewania - patrz wytyczne projektowe Vitosol VIESMANN Kocioł grzewczy stojący

41 Pojemnościowy podgrzewacz wody (ciąg dalszy) 7.1 Dane techniczne podgrzewacza Vitocell 100-V, typ CVA Do pogrzewania wody użytkowej w połączeniu z kotłem grzewczym i zdalnym ogrzewaniem, do wyboru z ogrzewaniem elektrycznym jako wyposażenie dodatkowe do pojemnościowego podgrzewacza wody o pojemności 300 i 500 litrów. Ciśnienie robocze po stronie wody grzewczej do 25 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Pojemność podgrzewacza l Nr rejestru DIN 0241/06 13 MC/E Wydajność stała 90 C kw przy podgrzewie wody użytkowej z l/h na 45 C i temperaturze wody 80 C kw grzewczej na zasilaniu wynoszącej l/h przy podanym poniżej prze- 70 C kw pływie wody grzewczej l/h C kw l/h C kw l/h Wydajność stała przy podgrzewie wody użytkowej z 10 na 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej Przepływ wody grzewczej dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temperatury 45 K (wartości zmierzone wg DIN l: parametr znormalizowany, zgodny z normą DIN V 18599) 90 C kw l/h C kw l/h C kw l/h m 3 /h 3,0 3,0 3,0 3,0 5,0 5,0 kwh/ 24 h 1,50 1,70 2,20 3,20 3,70 4,30 Izolacja cieplna Twarda pianka PUR Miękka pianka PUR Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej mm Szerokość z izolacją cieplną b mm bez izolacji cieplnej mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia z izolacją cieplną mm bez izolacji cieplnej mm Wysokość montażu mm Masa kompl. z izolacją cieplną kg Objętość wody grzewczej l 5,5 5,5 10,0 12,5 24,5 26,8 Powierzchnia grzewcza m 2 1,0 1,0 1,5 1,9 3,7 4,0 Przyłącza Zasilanie i powrót wody grzewczej R ¼ 1¼ Zimna woda, ciepła woda R ¾ ¾ 1 1¼ 1¼ 1¼ Cyrkulacja R ¾ ¾ 1 1 1¼ 1¼ 7 Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Kocioł grzewczy stojący VIESMANN 41

42 Pojemność 160 i 200 litrów BÖ VA CWU Z HV/SPR c SPR d a HR g f e b h l Pojemnościowy podgrzewacz wody (ciąg dalszy) b k ZWU/E BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm Pojemność 300 litrów VA CWU Z HV/SPR BÖ d c SPR a 7 f e m HR b g b k h ZWU/E BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja 42 VIESMANN Kocioł grzewczy stojący

43 l Pojemnościowy podgrzewacz wody (ciąg dalszy) Pojemność podgrzewacza l 300 Długość (7) a mm 633 Szerokość b mm 705 Wysokość c mm 1746 d mm 1600 e mm 1115 f mm 875 g mm 260 h mm 76 k mm 343 l mm m mm 333 Pojemność 500 litrów VA CWU Z o HV/SPR c SPR BÖ d a m e HR g f n b b k h ZWU/E BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 500 Długość (7) a mm 850 Szerokość b mm 898 Wysokość c mm 1955 d mm 1784 e mm 1230 f mm 924 g mm 349 h mm 107 k mm 455 l mm m mm 422 n mm 837 bez izolacji cieplnej o mm Kocioł grzewczy stojący VIESMANN 43

44 Pojemność 750 i 1000 litrów o a c d e HR f m g l Pojemnościowy podgrzewacz wody (ciąg dalszy) CWU Z VA HV/SPR BÖ SPR b k h ZWU/E b n BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm bez izolacji cieplnej o mm Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K 7 Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 2,5 4,0 9,7 21,0 40,0 45,0 80 C 2,4 3,7 9,3 19,0 34,0 43,0 70 C 2,2 3,5 8,7 16,5 26,5 40,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L 44 VIESMANN Kocioł grzewczy stojący

45 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C Kocioł grzewczy stojący VIESMANN 45

46 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu CB A E D C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l A B C D E Opory przepływu w mbar Przepływ wody grzewczej w l/h dla jednej komory podgrzewacza Opory przepływu w mbar Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej A Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l A Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l 7 Stan wysyłkowy Vitocell 100-W, typ CVA Pojemność 160 do 300 litrów Pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect. Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wkręcone stopy regulacyjne Magnezowa anoda ochronna Zamontowana izolacja cieplna z twardej pianki PUR Kolor płaszcza blaszanego z powłoką z żywic epoksydowych - biały. 46 VIESMANN Kocioł grzewczy stojący

47 Pojemnościowy podgrzewacz wody (ciąg dalszy) 7.2 Dane techniczne Vitocell 300-V, typ EVA Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi - zasobnik z wymiennikiem płaszczowym. Przystosowany do instalacji o następujących parametrach Temperatura wody na zasilaniu wodą grzewczą do 110 C Ciśnienie robocze po stronie wody grzewczej do 3 barów Ciśnienie robocze po stronie wody użytkowej do 10 barów Pojemność podgrzewacza l Nr rejestru DIN 0166/04 10MC Wydajność stała 90 C kw przy podgrzewie wody użytkowej z 10 na l/h C i temperaturze wody grzewczej na zasilaniu 80 C kw wynoszącej... przy podanym poniżej l/h przepływie wody grzewczej 70 C kw l/h C kw l/h C kw l/h Wydajność stała 90 C kw przy podgrzewie wody użytkowej z 10 do l/h C i temperaturze wody grzewczej na zasilaniu 80 C kw wynoszącej... przy podanym poniżej l/h przepływie wody grzewczej 70 C kw l/h Przepływ wody grzewczej m 3 /h 3,0 3,0 3,0 dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temp. kwh/24 h 1,30 1,40 1,60 45 K (parametr znormalizowany wg DIN ) Wymiary Długość (7) a mm Szerokość b mm Wysokość c mm Wymiar przechylenia mm Ciężar kg Pojemnościowy podgrzewacz wody z izolacją cieplną Objętość wody grzewczej l Powierzchnia grzewcza m 2 1,1 1,3 1,6 Przyłącza Zasilanie i powrót wody grzewczej R Zimna woda, ciepła woda R ¾ ¾ ¾ Cyrkulacja R ½ ½ ½ Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 7 Kocioł grzewczy stojący VIESMANN 47

48 a h Pojemnościowy podgrzewacz wody (ciąg dalszy) SPR BÖ Z CWU HR f e d c HV g b ZWU/E BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja Tabela wymiarów Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm Współczynnik mocy N L wg normy DIN 4708 Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K 7 Pojemność podgrzewacza l Współczynnik mocy N L przy temp. wody na zasilaniu wodą grzewczą 90 C 2,4 3,3 6,8 80 C 1,9 2,9 5,2 70 C 1,4 2,0 3,2 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L 48 VIESMANN Kocioł grzewczy stojący

49 Pojemnościowy podgrzewacz wody (ciąg dalszy) Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Podgrzew wody użytkowej z 10 na 45 C Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew wody użytkowej z 10 na 45 C Pojemność podgrzewacza l Maks. pobierana ilość (l/min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C Bez dogrzewu Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Podane czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (w minutach) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Kocioł grzewczy stojący VIESMANN 49

50 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu Opory przepływu [mbar] Przepływ wody grzewczej [l/h] 3000 Opory przepływu po stronie wody grzewczej Opory przepływu [mbar] ,9 0, Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej Stan wysyłkowy Vitocell 300-V, typ EVA, płaszczowy 130 do 200 litrów pojemności Pojemnościowy podgrzewacz wody wykonany po stronie wody użytkowej z wysokostopowej stali nierdzewnej z zamontowaną izolacją cieplną z pianki twardej PUR. Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wbudowany termometr Wkręcone nogi regulacyjne Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). Pojemnościowy podgrzewacz wody o pojemności 160 i 200 litrów dostępny także w kolorze białym VIESMANN Kocioł grzewczy stojący

51 Pojemnościowy podgrzewacz wody (ciąg dalszy) 7.3 Dane techniczne Vitocell 300-V, typ EVI Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi i zdalnym ogrzewaniem sieciowym oraz, do wyboru, w ramach wyposażenia dodatkowego, ogrzewaniem elektrycznym. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 200 C Ciśnienie robocze po stronie wody grzewczej do 25 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l Nr rejestru DIN 0071/06-10 MC/E Wydajność stała 90 C kw przy podgrzewie wody użytkowej z 10 l/h na 45 C i temperaturze wody grzewczej na 80 C kw zasilaniu wynoszącej... i podanym niżej przepływie l/h wody grzewczej 70 C kw l/h C kw l/h C kw l/h Wydajność stała przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... dla podanej niżej wartości przepływu wody grzewczej Przepływ wody grzewczej dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temperatury 45 K (wartości zmierzone wg DIN ) 90 C kw l/h C kw l/h C kw l/h m 3 /h 5,0 5,0 6,5 kwh/24 h 1,70 2,10 3,00 Izolacja cieplna Twarda pianka PUR Miękka pianka PUR Wymiary Długość (Ø) a z izolacją cieplną mm bez izolacji cieplnej mm 715 Szerokość b z izolacją cieplną mm bez izolacji cieplnej mm 914 Wysokość d z izolacją cieplną mm bez izolacji cieplnej mm 1667 Wymiar przechylenia z izolacją cieplną mm bez izolacji cieplnej mm 1690 Masa kompl. z izolacją cieplną kg Objętość wody grzewczej l Powierzchnia grzewcza m 2 1,3 1,5 1,9 Przyłącza Zasilanie i powrót wody grzewczej R 1 1 1¼ Zimna woda, ciepła woda R 1 1 1¼ Cyrkulacja R 1 1 1¼ 7 Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Kocioł grzewczy stojący VIESMANN 51

52 i l Pojemnościowy podgrzewacz wody (ciąg dalszy) 200 i 300 l pojemności BÖ CWU Z HV/SPR R e d SPR HR g f a Ø 100 k h ZWU/E c b BÖ E HR HV ZWU R Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa Dodatkowy otwór wyczystkowy lub grzałka elektryczna SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury (króciec R 1 ze złączką redukcyjną do R ½ dla tulei zanurzeniowej) CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm VIESMANN Kocioł grzewczy stojący

53 Pojemnościowy podgrzewacz wody (ciąg dalszy) 500 l pojemności BÖ CWU Z R HV/SPR d a 715 SPR HR Ø ZWU/E 914 b BÖ E HR HV ZWU R Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa Dodatkowy otwór wyczystkowy lub grzałka elektryczna SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury (króciec R 1 ze złączką redukcyjną do R ½ dla tulei zanurzeniowej) CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 500 a mm 923 b mm 974 d mm 1740 Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 6,8 13,0 21,5 80 C 6,0 10,0 21,5 70 C 3,1 8,3 18,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L 7 Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Kocioł grzewczy stojący VIESMANN 53

54 Pojemnościowy podgrzewacz wody (ciąg dalszy) Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) l Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C 14,4 15,5 20,0 80 C 15,0 21,5 24,0 70 C 23,5 32,5 35, VIESMANN Kocioł grzewczy stojący

55 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu A B Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej A Pojemność podgrzewacza 300 i 500 l B Pojemność podgrzewacza 200 l Stan wysyłkowy Vitocell 300-V, typ EVI, z wężownicą wewnętrzną Pojemność 200 i 300 l Pojemnościowy podgrzewacz wody z wysokostopowej stali nierdzewnej z zamontowaną izolacją cieplną z pianki twardej PUR, wyposażony w następujące elementy: Króciec przyłączeniowy czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wbudowany termometr Wkręcone nogi regulacyjne Zapakowane osobno i przymocowane do opakowania z desek: Złączka redukcyjna R 1 ½ Tuleja zanurzeniowa Element termoizolacyjny tulei zanurzeniowej Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). Vitocell 300-V, typ EVI, z wężownicą wewnętrzną 500 litrów pojemności Pojemnościowy podgrzewacz wody z wysokostopowej stali nierdzewnej z oddzielnie zapakowaną izolacją cieplną z miękkiej pianki PUR, wyposażony w Króciec przyłączeniowy czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wkręcone nogi regulacyjne Zapakowane osobno i przymocowane do opakowania z desek: Termometr Złączka redukcyjna R 1 ½ Tuleja zanurzeniowa Element termoizolacyjny tulei zanurzeniowej Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - srebrny. 7 Kocioł grzewczy stojący VIESMANN 55

56 Pojemnościowy podgrzewacz wody (ciąg dalszy) 7.4 Dane techniczne Vitocell 100-H, typ CHA Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi Przystosowany do instalacji o następujących parametrach Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody użytkowej do 95 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l Nr rejestru DIN 0243/06 13 MC/E Wydajność stała kw C przy podgrzewie wody użytkowej z 10 l/h do 45 C i temperaturze wody grzewczej kw C na zasilaniu wynoszącej... przy podanym l/h poniżej przepływie wody grzewczej kw C l/h C kw l/h Wydajność stała kw C przy podgrzewie wody użytkowej z 10 l/h do 60 C i temperaturze wody grzewczej kw C na zasilaniu wynoszącej... przy podanym l/h poniżej przepływie wody grzewczej kw C l/h Przepływ wody grzewczej m 3 /h 3,0 3,0 3,0 dla podanych wydajności stałych Ilość ciepła dyżurnego q BS przy różnicy temp. 45 K kwh/24 h 1,20 1,30 1,50 (parametr znormalizowany wg DIN ) Wymiary całkowite Długość całkowita d mm Szerokość całkowita e mm Wysokość całkowita f mm Masa kg Pojemnościowy podgrzewacz wody z izolacją cieplną Objętość wody grzewczej l 5,5 7 8 Powierzchnia grzewcza m 2 0,8 1 1,2 Przyłącza Zasilanie i powrót wody grzewczej R Zimna woda, ciepła woda R ¾ ¾ ¾ Cyrkulacja R Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego wydajność stała. 7 a TH 130 f VA BÖ b e c d CWU Z HV HR ZWU Ø BÖ HR Otwór rewizyjny i wyczystkowy Powrót wody grzewczej HV ZWU Zasilanie wodą grzewczą Zimna woda użytkowa 56 VIESMANN Kocioł grzewczy stojący

57 Pojemnościowy podgrzewacz wody (ciąg dalszy) TH VA Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm Wymiar a: Minimalna odległość od ściany do demontażu/montażu magnezowej anody ochronnej. Współczynnik mocy N L wg normy DIN 4708 Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/ 0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temp. wody na zasilaniu wodą grzewczą 90 C 1,3 2,2 3,5 80 C 1,3 2,2 3,5 70 C 1,1 1,6 2,5 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza l Maks. pobierana ilość (l/min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Pobierana ilość wody Pojemność podgrzewacza podgrzana do 60 C Bez dogrzewu Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody l Woda o t = 60 C (stała) Kocioł grzewczy stojący VIESMANN 57

58 Pojemnościowy podgrzewacz wody (ciąg dalszy) Czas podgrzewu Podane czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (w minutach) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Opór przepływu po stronie wody grzewczej Opory przepływu po stronie wody użytkowej B A Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu [mbar] Przepływ wody grzewczej [l/h] A 130 litrów pojemności B Pojemność pogrzewacza: 160 i 200 litrów Stan wysyłkowy Vitocell 100-H, typ CHA Pojemność 130, 160 i 200 litrów Podgrzewacz pojemnościowy ze stali z emaliowaną powłoką Ceraprotect. Wbudowana magnezowa anoda ochronna Zamontowana izolacja cieplna z twardej pianki PUR Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury oraz Wkręcone nogi regulacyjne Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). 58 VIESMANN Kocioł grzewczy stojący

59 Pojemnościowy podgrzewacz wody (ciąg dalszy) 7.5 Dane techniczne Vitocell 300-H, typ EHA Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi, zdalnym ogrzewaniem sieciowym i niskotemperaturowymi systemami grzewczymi Przystosowany do instalacji o następujących parametrach Temperatura wody na zasilaniu wodą grzewczą do 200 C Ciśnienie robocze po stronie wody grzewczej do 25 bar lub para nasycona o nadciśnieniu 1 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza litry Nr rejestru DIN 0081/08-10 MC Wydajność stała kw C przy podgrzewie wody użytkowej litry/h z 10 do 45 C i temperaturze kw C wody grzewczej na zasilaniu litry/h wynoszącej... przy podanym kw poniżej przepływie wody grzewczej 70 C litry/h kw C litry/h C kw litry/h Wydajność stała kw C przy podgrzewie wody użytkowej litry/h z 10 do 60 C i temperaturze kw C wody grzewczej na zasilaniu litry/h wynoszącej... przy podanym kw poniżej przepływie wody grzewczej 70 C litry/h Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 5,0 5,0 5,0 Wydajność stała 0,5 bar przy podgrzewie wody użytkowej z 10 do 45 C i parze nasyconej... o maks. prędkości pary 1,0 bar 50 m/s Ilość ciepła dyżurnego q BS przy różnicy temp. 45 K (parametr znormalizowany wg DIN ) kw litry/h kw litry/h kwh/24 h 1,20 1,30 1,90 2,30 Wymiary całkowite Długość całkowita mm Szerokość całkowita mm Szerokość bez płaszcza mm Wysokość całkowita mm Masa kg Pojemnościowy podgrzewacz wody z izolacją cieplną Objętość wody grzewczej litry Powierzchnia grzewcza m 2 0,87 0,9 1,7 2,1 Przyłącza Zasilanie i powrót wody grzewczej R 1 1 1¼ 1¼ Zimna woda, ciepła woda R ¾ ¾ 1¼ 1¼ Cyrkulacja R ¼ 7 Wskazówka dotycząca szerokości bez płaszcza (350 i 500 l) 350 l: Jeżeli istnieją trudności z wstawieniem, można zdemontować osłonę przednią z termometrem oraz osłony boczne, wykręcić nogi regulacyjne i obrócić podgrzewacz przy wstawianiu na bok. 500 l: W razie trudności z wstawieniem pojemnościowy podgrzewacz wody ma po zdemontowaniu płaszcza szerokość podaną w tabeli. Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Kocioł grzewczy stojący VIESMANN 59

60 Pojemnościowy podgrzewacz wody (ciąg dalszy) Vitocell 300-H o pojemności 160 do 200 litrów 36 TH CWU 130 a b BÖ c d e 105 Z HV HR ZWU Ø BÖ HR HV ZWU Otwór rewizyjny i wyczystkowy Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa TH Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja Tabela wymiarów Pojemność podgrzewacza litry a mm b mm Pojemność podgrzewacza litry c mm d mm e mm Vitocell 300-H o pojemności 350 i 500 l Z CWU p a BÖ g SPR HV HR o h n ZWU m b c 221 d e f 35 Ø 64 I i k BÖ HR HV ZWU Otwór rewizyjny i wyczystkowy Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Króciec R 1 ze złączką redukcyjną na R ½ do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury. CWU Ciepła woda użytkowa Z Cyrkulacja 7 60 VIESMANN Kocioł grzewczy stojący

61 Pojemnościowy podgrzewacz wody (ciąg dalszy) Tabela wymiarów Pojemność podgrzewacza litry a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm o mm p mm Wskazówka Przy montażu tulei zanurzeniowej i czujnika temperatury wody w podgrzewaczu lub regulatora temperatury, za pojemnościowym podgrzewaczem wody musi być zachowana minimalna odległość od ściany wynosząca 450 mm. Współczynnik mocy N L wg normy DIN 4708 Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza litry Współczynnik mocy N L przy temp. wody na zasilaniu wodą grzewczą 90 C 2,3 6,6 12,0 23,5 80 C 2,2 5,0 12,0 21,5 70 C 1,8 3,4 10,5 19,0 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza litry Wydajność krótkotrwała (litry/10 minut) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew wody użytkowej z 10 do 45 C 7 Pojemność podgrzewacza litry Maks. pobierana ilość (litry/min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Kocioł grzewczy stojący VIESMANN 61

62 Pojemnościowy podgrzewacz wody (ciąg dalszy) Pobierana ilość wody Pojemność podgrzewacza podgrzana do 60 C Bez dogrzewu Pojemność podgrzewacza litry Ilość pobierana l/min Pobierana ilość wody Woda o t = 60 C (stała) litry Czas podgrzewu Podane czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza litry Czas podgrzewu (w minutach) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Opór przepływu po stronie wody grzewczej Opory przepływu [mbar] Przepływ wody grzewczej [l/h] D C B A C Pojemność 350 litrów D Pojemność 500 litrów Opory przepływu po stronie wody użytkowej Opory przepływu [mbar] Przepływ wody użytkowej [l/h] A Pojemność pogrzewacza: 160 i 200 litrów B 350 i 500 litrów pojemności A B A Pojemność 160 litrów B Pojemność 200 litrów 62 VIESMANN Kocioł grzewczy stojący

63 Pojemnościowy podgrzewacz wody (ciąg dalszy) Stan wysyłkowy Vitocell 300-H, typ EHA, o pojemności 160 i 200 l Vitocell 300-H, typ EHA, o pojemności 350 i 500 l Pojemnościowy podgrzewacz wody z wysokostopowej stali nierdzewnej. Zamontowana izolacja cieplna z twardej pianki PUR Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Zamontowany termometr oraz Wkręcone nogi regulacyjne Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). Pojemnościowy podgrzewacz wody z wysokostopowej stali nierdzewnej. Zamontowana izolacja cieplna z twardej pianki PUR Króciec przyłączeniowy czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Zamontowany termometr oraz Wkręcone nogi regulacyjne. Zapakowane osobno i przymocowane do opakowania z desek: Złączka redukcyjna R 1 ½ Tuleja zanurzeniowa oraz Element termoizolacyjny tulei zanurzeniowej Kolor płaszcza blaszanego z powłoką z żywic epoksydowych barwa vitosilber (srebrna). 7.6 Przyłącze pojemnościowego podgrzewacza wody po stronie wody użytkowej Przyłącze wg DIN 1988 Przykład: Vitocell 100-V A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Przewód wyrzutowy z widocznym wylotem F Zawór bezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu (Zalecenie: montaż i regulacja maksymalnego przepływu wody zgodnie z wydajnością 10-minutową pojemnościowego podgrzewacza wody) Obowiązek zamontowania zaworu bezpieczeństwa. K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda użytkowa O Filtr wody użytkowej *19 P Reduktor ciśnienia zgodny z normą DIN , wyd. grudzień 1988 r. R Zawór zwrotny/złączka rurowa S Przeponowe naczynie wzbiorcze, przystosowane do wody użytkowej Zalecenie: zawór bezpieczeństwa należy zamontować ponad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. 7 *19 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zalecamy także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. Kocioł grzewczy stojący VIESMANN 63

64 Wyposażenie dodatkowe instalacji 8.1 Dane techniczne 8 Wyposażenie dodatkowe do przyłączenia pojemnościowego podgrzewacza wody do kotła grzewczego Połączenia systemowe z Vitocell Kompletny z: Przewodami łączącymi Pompą obiegową, z okablowanymi wtykami Zaworem zwrotnym klapowym Numery katalogowe danych typów podgrzewacza - patrz cennik. Armatura zabezpieczająca wg DIN 1988 Armatura zabezpieczająca, w której skład wchodzą: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Przeponowy zawór bezpieczeństwa Do pojemnościowego podgrzewacza wody: O pojemności do 200 litrów: DN 15/R ¾ maksymalna moc ogrzewania 75 kw 10 bar: Nr katalog a 6 bar: Nr katalog O pojemności od 300 do 1000 litrów: DN 20/R 1 maksymalna moc ogrzewania 150 kw 10 bar: Nr katalog a 6 bar: Nr katalog Wyposażenie dodatkowe obiegów grzewczych Rozdzielacz obiegów grzewczych Divicon Budowa i funkcje Możliwy do dostarczenia z przyłączami o wielkości R ¾, R 1 i R 1¼. Z pompą obiegu grzewczego, zaworem zwrotnym, zaworami kulowymi ze zintegrowanymi termometrami oraz z mieszaczem lub bez mieszacza 3-drogowego. Szybki i prosty montaż zapewniony przez zwartą konstrukcję oraz wstępnie zamontowaną jednostkę. Niewielkie straty wypromieniowania dzięki ściśle przylegającym okładzinom termoizolacyjnym. Niskie koszty energii elektrycznej i precyzyjne zachowanie regulacyjne dzięki zastosowaniu wysokowydajnych pomp oraz zoptymalizowanej charakterystyce mieszacza. Dostępny także z pompami stopniowymi. Zawór obejściowy dostępny jako wyposażenie dodatkowe w celu wyrównania hydraulicznego wykonany jest jako element wkręcany w przygotowane otwory w korpusie. Zawór upustowy może być konieczny w przypadku stosowania pomp stopniowych w celu unikania głośnej pracy instalacji grzewczej. Ustawienie na Divicon. Podłączenie bezpośrednio do kotła grzewczego za pomocą zespołu rurowego (montaż pojedynczy) lub montaż na ścianie, zarówno pojedynczo, jak i na podwójnych lub potrójnych wspornikach rozdzielaczy. Dostępny także jako zestaw. Więcej szczegółów - patrz cennik Viessmann. 64 VIESMANN Kocioł grzewczy stojący

65 Wyposażenie dodatkowe instalacji (ciąg dalszy) Nr katalogowy w konstelacjach z różnymi pompami obiegowymi - patrz cennik firmy Viessmann. Wymiary rozdzielacza obiegu grzewczego z mieszaczem i bez mieszacza są takie same. A 98 HV B C 398 HR a b Przyłącze obiegu grzewczego R ¾ 1 1¼ Strumień objętościowy m 3 /h 1,0 1,5 2,5 (maks.) a (wewnątrz) Rp ¾ 1 1¼ a (na zewnątrz) G 1¼ 1½ 2 b (wewnątrz) Rp ¼ 1 1¼ b (na zewnątrz) G 1¼ 1¼ 2 8 D E HV HR G 1½ Divicon z mieszaczem (montaż na ścianie, na ilustracji bez izolacji cieplnej i bez zestawu uzupełniającego do napędu mieszacza) HR Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej A Zawór upustowy (wyposażenie dodatkowe do stopniowej pompy obiegowej) B Zawory kulowe z termometrem (jako element obsługowy) C Pompa obiegowa D Zawór obejściowy (wyposażenie dodatkowe) E Mieszacz 3-drogowy Kocioł grzewczy stojący VIESMANN 65

66 Wyposażenie dodatkowe instalacji (ciąg dalszy) 8 A 98 HV 120 HR a b 142 Przyłącze obiegu grzewczego R ¾ 1 1¼ Strumień objętościowy m 3 /h 1,0 1,5 2,5 (maks.) a (wewnątrz) Rp ¾ 1 1¼ a (na zewnątrz) G 1¼ 1½ 2 b (wewnątrz) Rp ¼ 1 1¼ b (na zewnątrz) G 1¼ 1¼ 2 B C 398 D HV HR G 1½ Divicon bez mieszacza (montaż na ścianie, na ilustracji bez izolacji cieplnej) HR Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej A Zawór upustowy (wyposażenie dodatkowe do stopniowej pompy obiegowej) B Zawory kulowe z termometrem (jako element obsługowy) C Pompa obiegowa D Zawór kulowy Przykład montażu: Divicon z potrójnym wspornikiem rozdzielacza HV HR Wymiar Wspornik rozdzielacza z przyłączem do obiegu grzewczego R ¾ i R 1 R 1¼ a b c d G 1¼ G 2 a b d HV c HR (Na ilustracji bez izolacji cieplnej) HR Powrót instalacji grzewczej HV Zasilanie instalacji grzewczej 66 VIESMANN Kocioł grzewczy stojący

67 Wyposażenie dodatkowe instalacji (ciąg dalszy) Ustalanie wymaganej średnicy znamionowej Natężenie przepływu w m³/h 5,0 2,5 2,0 1,5 1,0 0,5 0,2 0,1 A B C D ΔT= 5K ΔT= 10K ΔT= 15K ΔT= 20K ΔT= 30K 5,0 2,5 2,0 1,5 1,0 0,5 0,2 0, Regulacja za pomocą mieszacza Moc cieplna obiegu grzewczego w kw A Divicon z mieszaczem 3-drogowym Regulacja mieszacza rozdzielacza Divicon jest optymalna w oznaczonych zakresach eksploatacji od B do D: B Divicon z mieszaczem 3-drogowym (R ¾) Zakres stosowania: 0 do 1,0 m 3 /h C Divicon z mieszaczem 3-drogowym (R 1) Zakres stosowania: 0 do 1,5 m 3 /h D Divicon z mieszaczem 3-drogowym (R 1¼) Zakres stosowania: 0 do 2,5 m 3 /h Przykład: Obieg grzewczy dla grzejnika o mocy cieplnej ² = 11,6 kw Temperatura systemu grzewczego 75/60 C (ΔT = 15 K) ² = µ c ΔT c = 1,163 Wh kg K µ (1 kg 1 dm³) c Specyficzna pojemność cieplna µ Masowe natężenie przepływu ² Moc cieplna Przepływ objętościowy = ² c ΔT = W kg K kg 1,163 Wh (75-60) K = 665 m³ 0,665 h h Kierując się wartością, wybrać najmniejszy z możliwych mieszacz w granicach zastosowania. Wynik z przykładu: Divicon z mieszaczem 3-drogowym (R ¾) Charakterystyki pomp obiegowych i opory przepływu po stronie wody grzewczej Dyspozycyjna wysokość tłoczenia pompy wynika z różnicy wybranej charakterystyki pompy i charakterystyki oporów danego rozdzielacza obiegu grzewczego, a także innych podzespołów (zespół rurowy, rozdzielacz itp.). Na przedstawionych niżej wykresach pomp narysowane są krzywe oporów różnych rozdzielaczy obiegu grzewczego Divicon. Maksymalny strumień przypływu dla rozdzielacza Divicon: z R ¾ = 1,0 m 3 /h z R 1 = 1,5 m 3 /h z R 1 = 2,5 m 3 /h Przykład: Przepływ objętościowy = 0,665 m 3 /h Wybrano: Divicon z mieszaczem R ¾ i pompą obiegową VIRS 25/4-3, charakterystyka pompy 2, wydajność pompy 0,7 m 3 /h Wysokość tłoczenia zgodnie z charakterystyką pompy: 28 kpa Opór rozdzielacza Divicon: 3,5 kpa Dyspozycyjna wysokość tłoczenia: 28 kpa 3,5 kpa = 24,5 kpa. Wskazówka Dla innych podzespołów (zespół rurowy, rozdzielacz, etc.) należy również sprawdzić opory i odjąć je od dyspozycyjnej wysokości tłoczenia. Kocioł grzewczy stojący VIESMANN 67

68 Wyposażenie dodatkowe instalacji (ciąg dalszy) 8 Pompy obiegu grzewczego regulowane ręcznie Wilo VIRS 25/ Grundfos VIUPS Opory/wysokość tłoczenia mbar kpa min.1 A Maks. wys. tłoczenia 3 2 B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia A Maks. wys. tłoczenia B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Grundfos VIUPS Wilo VIRS 25/ Maks. wys. tłoczenia Maks. wys. tłoczenia Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia 1 2 A B C D 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Opory/wysokość tłoczenia mbar kpa Min. wys. tłoczenia A B C D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza 68 VIESMANN Kocioł grzewczy stojący

69 Wyposażenie dodatkowe instalacji (ciąg dalszy) Pompy obiegu grzewczego regulowane ciśnieniem różnicowym Zgodnie z rozporządzeniem w sprawie oszczędności energii (niem. EnEV) pompy obiegowe w instalacjach ogrzewania centralnego należy zwymiarować zgodnie z zasadami technicznymi. Pompy obiegowe w instalacjach grzewczych o znamionowej mocy cieplnej przekraczającej 25 kw powinny być wyposażone lub wykonane w taki sposób, aby pobór mocy elektrycznej dopasowywał się samoczynnie i co najmniej trzystopniowo do zapotrzebowania zależnego od trybu eksploatacji, o ile nie koliduje to z systemami zabezpieczającymi kotła grzewczego. W uzupełnieniu do rozporządzenia w sprawie oszczędności energii (niem. EnEV) zaleca się zastosowanie pomp regulowanych także przy mniejszych mocach kotła. Wskazówki projektowe Zastosowanie pomp obiegu grzewczego regulowanych ciśnieniem różnicowym wymaga obiegów grzewczych ze zmiennym strumieniem tłoczenia. Przykładem mogą tu być jednorurowe lub dwururowe instalacje grzewcze z zaworami termostatycznymi lub instalacje ogrzewania podłogowego z zaworami termostatycznymi i strefowymi. 8 Wilo Stratos Para 25/1-7 Wyjątkowo energooszczędna pompa wysokowydajna (odpowiada Energie Label A) Sposób eksploatacji: stałe ciśnienie różnicowe Δp-C maks Opory/wysokość tłoczenia mbar kpa A B C D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h 3,0 3,5 4,0 A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza Kocioł grzewczy stojący VIESMANN 69

70 Wyposażenie dodatkowe instalacji (ciąg dalszy) Sposób eksploatacji: zmienne ciśnienie różnicowe Δp-V maks Opory/wysokość tłoczenia mbar kpa B C A D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h 3,0 3,5 4,0 A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem Grundfos Alpha 2-60 Wyjątkowo energooszczędna pompa wysokowydajna (odpowiada Energie Label A) z prezentacją poboru mocy na wyświetlaczu z funkcją Autoadapt (automatyczne dopasowanie do sieci przewodów rurowych) z funkcją wyłączenia na noc C Divicon R 1¼ z mieszaczem D Divicon R ¾, R 1 i R 1¼ bez mieszacza D Divicon R ¾, R 1 i R 1¼ bez mieszacza E Stopień 1 F Stopień 2 G Stopień 3 H Min. ciśnienie proporcjonalne K Maks. ciśnienie proporcjonalne L Min. ciśnienie stałe M Maks. ciśnienie stałe M G Opory/wysokość tłoczenia mbar kpa L K F H 10 E B C A D 0 0 0,5 1,0 1,5 2,0 2,5 Wydajność pompy w m³/h A Divicon R ¾ z mieszaczem B Divicon R 1 z mieszaczem C Divicon R 1¼ z mieszaczem 70 VIESMANN Kocioł grzewczy stojący

71 Wyposażenie dodatkowe instalacji (ciąg dalszy) Przykład montażu Vitorond 100 (do 100 kw) z dwoma rozdzielaczami obiegu grzewczego Divicon Z podwójnym rozdzielaczem i jednym zespołem rurowym HR HV a 120 HR SA HV 8 G 1½ G 1½ 235 HV Zasilanie wodą grzewczą HR Powrót wody grzewczej SA Przyłącze zabezpieczające (mały rozdzielacz) Znamionowa moc kw 15 do do 63 cieplna Wymiar a mm Rzut pionowy/widok z tyłu HV Zasilanie wodą grzewczą HR Powrót wody grzewczej Przykład montażu Vitola 200 z dwoma rozdzielaczami obiegu grzewczego Divicon Przyłącze z 2 zespołami rurowymi HR HV HR HV Wskazówka Jeżeli kocioł Vitorond 100 nie jest przewidziany do podgrzewu ciepłej wody użytkowej, należy uwzględnić w zamówieniu 2 zaślepki (patrz cennik). Opór przepływu Opór przepływu kpa Przepływ objętościowy w m³/h Rzut pionowy/widok z tyłu HV Zasilanie wodą grzewczą HR Powrót wody grzewczej Zespół rurowy do montażu w Vitorond 100 Z nałożoną izolacją i przyłączem małego rozdzielacza. Vitorond 100, 15 do 33 kw Nr katalog Vitorond 100, 40 do 63 kw Nr katalog Kocioł grzewczy stojący VIESMANN 71

72 Wyposażenie dodatkowe instalacji (ciąg dalszy) 8 Zespół rurowy do montażu w kotle Vitola 200 Z nałożoną izolacją. Nr katalog Opór przepływu G 1½ Opór przepływu kpa Przepływ objętościowy w m³/h Zawór obejściowy G 1½ G 1½ HV Zasilanie wodą grzewczą HR Powrót wody grzewczej 125 HV HR Nr katalog Do wyrównania hydraulicznego obiegu grzewczego z mieszaczem. Przykręcany do rozdzielacza Divicon. Zawór upustowy Nr katalog : R ¾ Nr katalog : R 1 Nr katalog : R 1¼ Tylko w przypadku regulowanych ręcznie pomp obiegu grzewczego. Przykręcany do rozdzielacza Divicon. Wspornik rozdzielacza Z izolacją cieplną Montaż na ścianie z oddzielnie zamawianym zamocowaniem ściennym. Połączenie kotłów grzewczych ze wspornikami rozdzielacza wykonuje inwestor. Do 2 rozdzielaczy Divicon Nr katalog do rozdzielacza Divicon R ¾ i R 1 Nr katalog do rozdzielacza Divicon R 1¼ 495 HV 120 HR 180 HV 120 HR 495 HV 120 HR 180 HV 120 HR HV 120 HR G 1½ Rp ¾ A G 2 HV Rp ¾ A 420 G 2 HR A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą HR Powrót wody grzewczej A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą HR Powrót wody grzewczej 72 VIESMANN Kocioł grzewczy stojący

73 Wyposażenie dodatkowe instalacji (ciąg dalszy) Opór przepływu Opór przepływu kpa 3,5 3 2,5 2 A B 1,5 1 0, ,5 1 1,5 2 Przepływ objętościowy [m³/h] 2,5 8 A Wspornik rozdzielacza do Divicon R ¾ i R 1 B Wspornik rozdzielacza do Divicon R 1¼ Do 3 rozdzielaczy Divicon Nr katalog do rozdzielacza Divicon R ¾ i R 1 Opór przepływu 784 HV HR HV HR HV HR G 1½ 120 Rp ¾ A HV HR A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą HR Powrót wody grzewczej Nr katalog do rozdzielacza Divicon R 1¼ 784 HV HR HV HR HV HR Opór przepływu kpa 5,5 5 4,5 4 3,5 3 2,5 A B 2 1,5 1 0, ,5 1 1,5 2 Przepływ objętościowy [m³/h] A Wspornik rozdzielacza do Divicon R ¾ i R 1 B Wspornik rozdzielacza do Divicon R 1¼ 2, A HV G 2 G 2 HR Rp ¾ A Możliwość przyłączenia naczynia wzbiorczego HV Zasilanie wodą grzewczą HR Powrót wody grzewczej Kocioł grzewczy stojący VIESMANN 73

74 Wyposażenie dodatkowe instalacji (ciąg dalszy) 8 Uchwyt ścienny Nr katalog do pojedynczych rozdzielaczy Divicon Ze śrubami i kołkami. Nr katalog do wspornika rozdzielacza Ze śrubami i kołkami. a a do rozdzielacza Divicon Z mieszaczem Bez mieszacza a mm do rozdzielacza Divicon R ¾ i R 1 R 1¼ a mm Wyposażenie dodatkowe kotła Mały rozdzielacz z armaturą zabezpieczającą z izolacją cieplną Nr katalog dla 15 do 40 kw Nr katalog dla 50 do 63 kw Podstawa dla Vitola 200 Wysokość: 250 mm Nr katalog dla 15 do 18 kw Nr katalog dla 22 do 33 kw Nr katalog dla 40 do 63 kw Podstawa do Vitorond 100 Wysokość: 250 mm Nr katalog dla 18 kw Nr katalog dla 22 kw Nr katalog dla 27 do 33kW Dźwiękochłonne stopy regulacyjne Dźwiękochłonne stopy regulacyjne i podkładki pod kocioł bardzo skutecznie tłumią rozprzestrzenianie się dźwięków materiałowych. Przy użyciu tych podzespołów przewody rurowe należy wyposażyć w kompensatory rurowe. Przy projektowaniu tego rodzaju elementów należy uwzględnić całkowity ciężar roboczy instalacji grzewczej. Jeżeli mają być zastosowane podłużne pałąki izolacyjne (dźwiękochłonne podkładki pod kocioł), należy zapewnić odpowiednio wyrównane podłoże. Efektywna izolacja dźwięków materiałowych ważna jest szczególnie przy kotłowniach znajdujących się na poddaszu. z zaworem bezpieczeństwa R ½ lub R ¾ (ciśnienie otwarcia 3 bar) z manometrem z automatycznym odpowietrznikiem z automatycznym urządzeniem odcinającym z izolacją cieplną Dźwiękochłonne stopy regulacyjne dop. obciążenie 1200 kg Nr katalog VIESMANN Kocioł grzewczy stojący

75 Wyposażenie dodatkowe instalacji (ciąg dalszy) M12 do kotła grzewczego lub do kotła grzewczego z ustawionym pod kotłem pojemnościowym podgrzewaczem wody Vitocell-H 100 i Vitocell-H 300 lub do pojemnościowego podgrzewacza wody Vitocell-H 100 i Vitocell-H 300 do wkręcenia od dołu do szyn wsporczych dop. obciążenie 1200 kg 64 Wskazówki projektowe Kocioł grzewczy Wybór znamionowej mocy cieplnej Kocioł grzewczy należy dobrać odpowiednio do wymaganego zapotrzebowania na ciepło uwzględniając także podgrzew wody użytkowej. Moc cieplna kotłów niskotemperaturowych, kondensacyjnych oraz instalacji wielokotłowych może być większa niż zapotrzebowanie na ciepło obliczone dla danego budynku. Paliwo Dopuszczalne są wszystkie dostępne w sprzedaży lekkie oleje opałowe typu standard wg DIN i lekkie oleje opałowe o niskiej zawartości siarki wg DIN Stosowanie uszlachetniających dodatków pozostawiających osad i polepszających spalanie jest zabronione. Montaż odpowiedniego palnika Palnik musi być dobrany odpowiednio do znamionowej mocy cieplnej i do oporu kotła grzewczego po stronie spalin (patrz dane techniczne producenta palnika). Materiał głowicy palnika powinien być przystosowany do temperatur roboczych wynoszących co najmniej 500 C. Olejowy palnik wentylatorowy Palnik powinien być sprawdzony i oznakowany według normy DIN EN 267. Sprawność kotłów niskotemperaturowych jest stabilna w szerokim zakresie obciążenia kotła; nawet jeżeli moc cieplna jest dwa razy większa od zapotrzebowania na ciepło, sprawność pozostaje niezmieniona. Olej opałowy DIN EL A Bio 10: Dopuszczalny jest olej opałowy lekki o niskiej zawartości siarki z domieszkami do maks. 10% biokomponentów (FAME) zgodnie z projektem DIN Gazowy palnik wentylatorowy Palnik powinien być atestowany zgodnie z normą DIN EN 676 i oznakowany znakiem CE zgodnie z dyrektywą 90/396/EWG. Ustawianie palnika Przepływ oleju lub gazu w palniku należy wyregulować odpowiednio do podanej znamionowej mocy cieplnej kotła grzewczego. Wersja z Vitoflame 200 do eksploatacji z zasysaniem powietrza do spalania z zewnątrz (nie w przypadku Vitorond 100) Powietrze do spalania doprowadzane jest bezpośrednio do palnika. Otwór nawiewny kotłowni nie jest konieczny, zgodnie z przepisami EnEV kotłownia nie musi posiadać w tym przypadku specjalnej wentylacji. Pozwala to uniknąć ciągłego wychładzania się kotłowni. Należy przestrzegać wymogów normy DIN EN (pr DIN EN 15035:2005), szczególnie w odniesieniu do szczelności obiegu spalania. Należy spełnić następujące wymagania: Przewód powietrzny: 7 80 mm (wyposażenie dodatkowe) Maks. długość przewodu powietrznego mierząc od tylnej krawędzi kotła: 14 m Maks. liczba kolan 90º: 4 szt. Maks. strata ciśnienia: 35 Pa Temperatura powietrza do spalania przy palniku: min.: 5ºC/maks. 30ºC W razie potrzeby należy skorygować wartości CO 2 (patrz instrukcja serwisowa palnika). Zastosowanie urządzenie dopływu dodatkowego powietrza (np. Vitoair) nie jest możliwe w przypadku eksploatacji z zasysaniem powietrza do spalania z zewnątrz, oraz, jeżeli kotłownia nie posiada otworu nawiewnego. Kocioł grzewczy stojący VIESMANN 75

76 Wskazówki projektowe (ciąg dalszy) 9 Przyłącze węża doprowadzającego B z króćcem zasysania powietrza A przy pracy z zasysaniem powietrza do spalania z zewnątrz 9.2 Ustawienie i montaż Warunki ustawienia Należy spełnić następujące warunki dotyczące kotłowni: Powietrze w kotłowni musi być wolne od zanieczyszczeń przez chlorowco-alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących) Pomieszczenie nie może być zapylone Powietrze w kotłowni nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. W pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przezchlorowco-alkany, kocioł grzewczy może być eksploatowany tylko z zasysaniem powietrza do spalania z zewnątrz. Dotyczy to w szczególności zakładów fryzjerskich, drukarni, pralni chemicznych, laboratoriów itp. Przy eksploatacji z zasysaniem powietrza do spalania z zewnątrz Vitola można ustawić niezależnie od wielkości i wentylacji kotłowni. Uszkodzenia urządzeń będące następstwem nieprzestrzegania wskazówek nie są objęte gwarancją. Odległość od zbiornika paliwa W przypadku tej instalacji paleniskowej nie jest przekraczana maksymalna temperatura powierzchniowa 40 C. Między instalacją paleniskową a zbiornikiem paliwa wystarczy zatem minimalna odległość 0,1 m. Minimalne odległości Vitorond do 33 kw c = 850 b = a Wymiar a: Wymiar b: Wymiar c: Przestrzegać długości montażowej urządzenia Vitoair i montowanych przez inwestora rur spalin. Jeżeli kocioł grzewczy ma zostać wyposażony w palnik gazowy Vitoflame 200, obok kotła grzewczego po stronie, na której ma być zamontowana armatura uniwersalna, należy zachować minimalną odległość od ściany 500 mm w celu umożliwienia przeprowadzenia prac nastawczych i konserwacyjnych. Odstęp konieczny do czyszczenia. A Kocioł grzewczy B Pojemnościowy podgrzewacz wody C Tuleja zanurzeniowa podgrzewacza pojemnościowego (tylko przy pojemności 350 litrów) 76 VIESMANN Kocioł grzewczy stojący

77 Wskazówki projektowe (ciąg dalszy) 40 do 100 kw a b c 9 Znamionowa kw moc cieplna a *20 mm b mm Uwzględnić długość montażową urządzenia Vitoair c *21 mm Minimalne odległości Vitorond A Odstęp konieczny do czyszczenia B Uwzględnić długość montażową urządzenia Vitoair *20 Odstęp konieczny do czyszczenia. *21 Jeżeli kocioł grzewczy ma zostać wyposażony w palnik gazowy Vitoflame 200, obok kotła grzewczego po stronie, na której ma być zamontowana armatura uniwersalna, należy zachować minimalną odległość od ściany wynoszącą 500 mm w celu umożliwienia przeprowadzenia prac nastawczych i konserwacyjnych. Kocioł grzewczy stojący VIESMANN 77

78 a Wskazówki projektowe (ciąg dalszy) Minimalne odległości Vitola 200 C Pojemnościowy podgrzewacz wody D Tuleja zanurzeniowa podgrzewacza pojemnościowego (tylko przy pojemności 350 litrów) c 9 a b d A Komora spalania B Kocioł grzewczy Znamionowa moc cieplna kw a dla typu VB2A mm dla typu VX2A mm b mm c mm d Uwzględnić długość montażową urządzenia dopływu dodatkowego powietrza Vitoair Wymiar a: Wymiar b: Długość ta powinna być zachowana przed kotłem grzewczym, aby możliwy był demontaż komory spalania. Jeżeli kocioł grzewczy ma zostać wyposażony w palnik gazowy Vitoflame 200, wówczas obok kotła grzewczego po stronie, na której ma być zamontowana armatura uniwersalna, należy zachować minimalną odległość od ściany 500 mm w celu umożliwienia przeprowadzenia prac nastawczych i konserwacyjnych. Minimalne odległości Vitola 222 c d Znamionowa moc kw cieplna a mm b mm c mm d Uwzględnić długość montażową urządzenia dopływu dodatkowego powietrza Vitoair Wymiar a: Wymiar b: Wymiar c: Długość ta powinna być zachowana przed kotłem grzewczym, aby możliwy był demontaż komory spalania. Jeżeli kocioł grzewczy ma zostać wyposażony w palnik gazowy Vitoflame 200, wówczas obok kotła grzewczego po stronie, na której ma być zamontowana armatura uniwersalna, należy zachować minimalną odległość od ściany 500 mm w celu umożliwienia przeprowadzenia prac nastawczych i konserwacyjnych. Odstęp konieczny do montażu anody magnezowej. b 78 VIESMANN Kocioł grzewczy stojący

79 Wskazówki projektowe (ciąg dalszy) 9.3 Połączenie hydrauliczne Projektowanie instalacji Temperatura wody w kotle jest ograniczona do 75 C. Przez przestawienie regulatora temperatury można podwyższyć temperaturę wody w kotle i tym samym również temperaturę na zasilaniu. W celu utrzymania niskich strat rozdziału, proponujemy zaprojektowanie instalacji dystrybucji ciepła i nastawienie podgrzewu wody użytkowej na maks. temperaturę na zasilaniu 70 C. Wyposażenie techniczno-zabezpieczające Kotły grzewcze powinny zgodnie z normą EN dla instalacji podgrzewu ciepłej wody użytkowej posiadać maks. temperaturę zabezpieczenia 110 C oraz odpowiadający atestowi zawór bezpieczeństwa o dopuszczonej konstrukcji. Należy dokonać następującego oznakowania zgodnie z przepisami TRD 721: Obiegi grzewcze W przypadku instalacji grzewczych z rurami z tworzywa sztucznego zalecamy zastosowanie rur szczelnych dyfuzyjnie w celu uniknięcia dyfuzji tlenu przez ścianki rury do jej wnętrza. W instalacjach grzewczych nieszczelnych dyfuzyjnie, wykonanych z tworzywa sztucznego (norma DIN 4726), należy wykonać rozdzielenie systemowe. W tym celu dostarczamy oddzielne wymienniki ciepła. System rurowy z tworzywa sztucznego do grzejników Także przy wykorzystaniu systemu rur z tworzywa sztucznego do obiegów grzewczych z grzejnikami zalecamy stosowanie regulatora temperatury w celu ograniczenia temperatury maksymalnej. Zabezpieczenie przed brakiem wody Zgodnie z normą DIN EN w kotłach do 300 kw można zrezygnować z wymaganego zabezpieczenia przed brakiem wody, jeżeli zostanie wyeliminowana możliwość podgrzewu przy niedoborach wody. Kotły Vitola 200 firmy Viessmann wyposażone są w sprawdzone dla danego typu regulatory temperatury oraz zabezpieczające ograniczniki temperatury. Jakość wody w instalacji Przy kotłach grzewczych o znamionowej mocy cieplnej powyżej 50 kw wg VDI wodę grzewczą należy zdemineralizować, gdy suma metali alkalicznych przekracza wartość 2,0 mol/m³ (twardość całkowita 11,2 d), jeżeli ilość wody do napełniania i uzupełniania w trakcie eksploatacji przekracza trzykrotnie objętość wody w instalacji grzewczej lub właściwa pojemność instalacji przekracza 20 litrów/kw mocy grzewczej. Naczynia wzbiorcze Zgodnie z normą EN wodne instalacje grzewcze muszą być wyposażone w membranowe, ciśnieniowe naczynie wzbiorcze. Wielkość instalowanego naczynia wzbiorczego zależy od danych instalacji grzewczej i powinna zostać w każdym przypadku sprawdzona. Kontrola naczynia wzbiorczego Podczas podłączania hydraulicznego należy sprawdzić, czy pojemność naczynia wzbiorczego odpowiada warunkom instalacji. Przy pomocy poniższych czynności można przeprowadzić przybliżoną kontrolę. H do 3,0 bar dopuszczalnego nadciśnienia roboczego i mocy cieplnej wynoszącej maks kw D/G/H dla wszystkich innych warunków eksploatacyjnych Instalacje ogrzewania podłogowego i obiegi grzewcze o dużej pojemności wodnej należy podłączyć do obiegu grzewczego przez mieszacz 4-drogowy także w przypadku kotłów niskotemperaturowych; patrz wytyczne projektowe Regulacja instalacji ogrzewania podłogowego. W zasilaniu obiegu grzewczego instalacji ogrzewania podłogowego należy zamontować regulator temperatury do ograniczania temperatury maksymalnej. Należy uwzględnić normę DIN Kontrole techniczne potwierdzają, że przy ewentualnych niedoborach wody w instalacji grzewczej na skutek nieszczelności i jednoczesnej eksploatacji palnika następuje samoczynne wyłączenie palnika, zanim nastąpi nadmierne nagrzanie kotła grzewczego i instalacji spalinowej. V MAG = f ((V A + V K ) A f + 2,4) V MAG = pojemność naczynia wzbiorczego f = współczynnik wezbrania (= 2 dla naczynia wzbiorczego) V A = pojemność instalacji V K = pojemność wody w kotle = współczynnik rozszerzenia wody grzewczej A f 9 Kocioł grzewczy stojący VIESMANN 79

80 Wskazówki projektowe (ciąg dalszy) Ustalanie pojemności instalacji grzewczej (wartości orientacyjne) C Grzejniki radiatorowe D Instalacja ogrzewania podłogowego 9 Pojemność instalacji w litrach D C B A Moc grzewcza w kw Ustalanie współczynnika rozszerzenia A f Śr. temp. wody [ºC] Współczynnik wezbrania A f 50 0, , ,0228 A Konwektory B Grzejniki panelowe Przykłady zastosowania Vitorond 100 Wskazówka W przykładach podane są schematy instalacyjne wykonane przy użyciu techniki systemowej firmy Viessmann. Przy zestawach kocioł-podgrzewacz proszę uwzględnić odpowiedni zestaw na liście cen. Możliwa jest również realizacja przez inwestora z elementów o podobnej funkcji. Przykład 1: Instalacja grzewcza z 1 obiegiem grzewczym z mieszaczem i podgrzewem wody użytkowej z ustawionym obok kotła podgrzewaczem pojemnościowym. Połączenie obiegu grzewczego z rozdzielaczem Divicon. B C A D E F G H K L A Obieg grzewczy B Rozdzielacz obiegu grzewczego Divicon z mieszaczem i zespołem rurowym lub inwestor C Zawór zwrotny klapowy (sprężynowy) D Pompa obiegu grzewczego E Mieszacz F Mały rozdzielacz z odpowietrznikiem, zawór bezpieczeństwa i manometr G Ustawiony obok kotła podgrzewacz pojemnościowy z połączeniem systemowym H Vitorond 100 z Vitotronic 200 (typ KW5) K Naczynie wzbiorcze L Pompa obiegowa podgrzewacza ze sprężynowym zaworem zwrotnym klapowym (zakres dostawy połączenia systemowego) 80 VIESMANN Kocioł grzewczy stojący

81 Wskazówki projektowe (ciąg dalszy) Przykład 2: Instalacja grzewcza z 1 obiegiem grzewczym bez mieszacza oraz podgrzewem wody użytkowej z ustawionym obok kotła podgrzewaczem pojemnościowym. Połączenie obiegów grzewczych trójnikami. 9 A Obieg grzewczy B Zawór zwrotny klapowy (sprężynowy) C Pompa obiegu grzewczego (w gestii inwestora) D Vitorond 100 z regulatorem Vitotronic 100,150 lub 200 (typ KW4), małym rozdzielaczem z odpowietrznikiem, zaworem bezpieczeństwa i manometrem oraz 1 trójnikiem (G 1½ 1½ 1½). 2 kolejne trójniki należą do zakresu dostawy połączenia systemowego. E Ustawiony obok kotła podgrzewacz pojemnościowy z połączeniem systemowym F Pompa obiegowa podgrzewacza ze sprężynowym zaworem zwrotnym klapowym (zakres dostawy połączenia systemowego) G Naczynie wzbiorcze Przykład zastosowania Vitola 200 A Montaż zaworu zwrotnego klapowego (sprężynowego) jako hamulca grawitacyjnego w obiegu grzewczym jest celowy tylko wtedy, jeżeli przy priorytecie podgrzewu wody użytkowej lub przy eksploatacji letniej nie powinien następować spowodowany przez grawitację niekontrolowany przepływ ciepła do systemu grzewczego. B D C A Obieg grzewczy B Zwrotny zawór klapowy (sprężynowy) jako hamulec grawitacyjny C Kocioł grzewczy D Pojemnościowy podgrzewacz wody (na rysunku: podgrzewacz pojemnościowy z wężownicą wewnętrzną) Kocioł grzewczy stojący VIESMANN 81

82 Wskazówki projektowe (ciąg dalszy) Przykład zastosowania Vitola 222 Montaż zaworu zwrotnego klapowego (sprężynowego) jako hamulca grawitacyjnego w obiegu grzewczym jest celowy tylko wtedy, jeżeli przy priorytecie podgrzewu wody użytkowej lub przy eksploatacji letniej nie powinien następować spowodowany przez grawitację niekontrolowany przepływ ciepła do systemu grzewczego. 9 A Obieg grzewczy B Zwrotny zawór klapowy (sprężynowy) jako hamulec grawitacyjny C Kocioł grzewczy 9.4 Przyłącze po stronie wody użytkowej Przyłącze wg DIN 1988 Armatura zabezpieczająca wg normy DIN 1988 A Cyrkulacja B Ciepła woda użytkowa C Przeponowe naczynie wzbiorcze D Widoczny wylot przewodu wyrzutowego E Zawór bezpieczeństwa F Zimna woda użytkowa 82 VIESMANN Kocioł grzewczy stojący

83 Wskazówki projektowe (ciąg dalszy) G Zawór zwrotny/złączka rurowa H Zawór odcinający K Reduktor ciśnienia zgodny z normą DIN1988-2, wyd. grudzień 1988 r. L Filtr wody użytkowej *22 M Spust Obowiązek zamontowania zaworu bezpieczeństwa. 9.5 Palnik olejowy Układ zasilania olejem w systemie jednorurowym W układzie zasilania olejem należy koniecznie wbudować filtr oleju opałowego R ⅜ (w Vitoflame 300: dokładność filtra maks. 40 µm) z doprowadzeniem oleju wracającego z palnika (filtr z odpowietrzaniem i połączeniem między przyłączem powrotu i przewodem zasysania). Podczas instalacji filtru jednoprzewodowego zalecamy zastosowanie automatycznego odpowietrznika oleju opałowego, który należy zamontować między filtrem oleju opałowego i palnikiem. Przewody olejowe należy zwymiarować wg poniższych tabel; należy przy tym uwzględnić wymogi stawiane przewodom olejowym zgodnie z normą DIN W przypadku zbiornika leżącego poniżej pompy różnica wysokości H (patrz rys.) między pompą palnika olejowego i zaworem dennym zbiornika nie może przekroczyć 4 m. Większe różnice wysokości prowadzą do powstawania hałasów i szybszego zużycia się pompy. Jeżeli maks. długość rury w zbiorniku zamontowanym poniżej pompy jest większa niż to podano w poniższej tabeli, konieczne jest zastosowanie pompy tłoczącej oleju; ciśnienie na króćcu ssącym pompy palnika może wtedy wynosić maks. 2 bar i palnik olejowy powinien być dodatkowo zabezpieczony przez zawór magnetyczny. N Zawór zwrotny O Przyłącze manometru P Zawór regulacyjny strumienia przepływu (zalecany jest montaż i regulacja maks. przepływu wody zgodnie z wydajnością 10-minutową pojemnościowego podgrzewacza wody) Zalecenie: zawór bezpieczeństwa należy zamontować ponad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. Zawór antylewarowy Zawór antylewarowy jest konieczny przy instalacjach do tankowania oleju opałowego, w których maksymalny możliwy poziom oleju grzewczego w zbiorniku jest wyższy (lub może być wyższy) niż najniższy punkt przewodu zasysania oleju opałowego. Przy wyżej położonym zbiorniku (poziom zawór denny lub pływające zasysanie leży powyżej pompy olejowej) nie stosować mechanicznych zaworów antylewarowych, tylko zawór elektromagnetyczny. Przy instalowaniu zaworu antylewarowego należy dopilnować, aby podciśnienie po stronie zasysania pompy palnika olejowego nie przekroczyło wartości -0,4 bar w najbardziej niekorzystnym przypadku. Dla systemów dwururowych zaleca się montaż elektrycznego urządzenia zabezpieczającego przed wyporem. 9 Jednorurowy system zasilania olejem, zbiornik umieszczony powyżej pompy A H D B C Wysokość Znamionowa moc cieplna kotła grzewczego ssania H 18 do 27 kw 33 do 50 kw 63 kw w m maks. długość przewodów w m *23 przy zastosowaniu przewodu rurowego [mm] 6x1 8x1 6x1 8x1 8x1 10x1 +4, , , , , , , , Zbiornik powyżej pompy A Zawór denny B Filtr oleju opałowego C Odpowietrznik oleju opałowego D Zawór antylewarowy *22 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zalecamy także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. *23 Dla oleju opałowego z 6,0 cst (DIN ) przyjmuje się całkowitą stratę ciśnienia 0,35 bar przy uwzględnieniu jednego zaworu odcinającego, jednego zaworu dennego i jednego filtra oleju opałowego. Kocioł grzewczy stojący VIESMANN 83

84 Wskazówki projektowe (ciąg dalszy) Jednorurowy system zasilania olejem, zbiornik umieszczony poniżej pompy 9 A B D C H Wysokość Znamionowa moc cieplna kotła grzewczego ssania H 18 do 27 kw: 33 do 50 kw 63 kw w m maks. długość przewodów w m *23 przy zastosowaniu przewodu rurowego [mm] 6x1 8x1 6x1 8x1 8x1 10x , , , , , , , , Zbiornik poniżej pompy A Zawór denny B Filtr oleju opałowego C Odpowietrznik oleju opałowego D Aparatura odcinająca 9.6 Palnik gazowy Zasilanie gazem Instalację może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. Należy uwzględnić następujące przepisy i normy: DIN EN 676, DVGW-TRGI 2008 i przepisy VDE. Paliwo Palnik przeznaczony jest do spalania gazu ziemnego GZ-50 i GZ-41,5 wg arkusza roboczego DVGW G System spalin Instalacja spalinowa Według norm DIN EN i DIN spaliny powinny być odprowadzane na zewnątrz przez instalację spalinową oraz chronione przed ochłodzeniem w taki sposób, aby skraplanie się składników spalin w kominie nie powodowało zagrożenia. Kotły grzewcze pracują z niską temperaturą spalin, dlatego instalacja spalinowa musi być dostosowana do kotła grzewczego. W przypadku zwykłych, nieizolowanych termicznie lub niewystarczająco zaizolowanych kominów o zbyt dużym przekroju (kominy nieodporne na wilgoć) spaliny ochładzają się zbyt szybko, skraplają i mogą tym samym doprowadzić do zawilgocenia komina. Przy eksploatacji z zasysaniem powietrza do spalania z kotłowni zaleca się zainstalowanie urządzenia dopływu dodatkowego powietrza. W wielu przypadkach pomaga ono zapobiec zawilgoceniu komina. Jeżeli wymagany przekrój leży na granicy dwóch średnic, należy wybrać większą średnicę. Powinna ona odpowiadać co najmniej średnicy króćca spalin. Jeżeli instalacja spalinowa dysponuje odpływem kondensatu, należy zamontować syfon. Łącznik Łącznik pomiędzy kotłem i kominem powinien posiadać średnicę króćca spalin i zostać poprowadzony po możliwie najkrótszej drodze do komina. W łączniku mogą być zamontowane, w pozycji korzystnej dla przepływu, maksymalnie dwa kolanka. Należy unikać montażu dwóch ułożonych poziomo kolanek 90. Łącznik powinien być uszczelniony w miejscach styku oraz przy otworze wyczystkowym. Otwór pomiarowy również należy zamknąć. Łącznik między króćcem spalin kotła i kominem należy zaopatrzyć w izolację cieplną. Zalecamy skonsultowanie się z odpowiednim, rejonowym zakładem kominiarskim. *23 Dla oleju opałowego z 6,0 cst (DIN ) przyjmuje się całkowitą stratę ciśnienia 0,35 bar przy uwzględnieniu jednego zaworu odcinającego, jednego zaworu dennego i jednego filtra oleju opałowego. 84 VIESMANN Kocioł grzewczy stojący

85 Wskazówki projektowe (ciąg dalszy) Zmienna temperatura spalin w Vitola 200 i Vitola 222 W przypadkach, w których z powodu warunków kominowych (np. komin bez izolacji termicznej lub o zbyt dużym przekroju) konieczne jest dopasowanie temperatury spalin, istnieje możliwość prostego podwyższenia temperatury spalin kotła Vitola bez zmiany nastawy palnika. W tym celu należy otworzyć kanały zabezpieczone ogniotrwałym materiałem izolacyjnym, znajdujące się na dnie komory spalania ze stali nierdzewnej. Przez odsłonięte otwory określona ilość spalin wydostaje się do komory zbiorczej spalin podwyższając odpowiednio temperaturę spalin o ok. 10 K ( C) na każdy odsłonięty otwór. Nie ma to wpływu na wysoką zawartość CO 2 oraz korzystny skład sadzy. Wskazówka Podwyższenie temperatury spalin o 10 K redukuje wykorzystanie energii o 0,4%. Z tego względu powyższe czynności należy podejmować tylko w wyjątkowych przypadkach. W pierwszej kolejności należy wykorzystać inne rozwiązania, jak np. urządzenie dopływu dodatkowego powietrza (palnik z zasysaniem powietrza z kotłowni) lub dostosowanie przekroju komina. 9 Uniwersalne urządzenie dopływu dodatkowego powietrza Vitoair wg normy DIN 4795 do montażu w rurze spalin tylko do eksploatacji z zasysaniem powietrza do spalania z kotłowni Funkcja Dzięki podmieszaniu powietrza punkt rosy spalin obniża się, dzięki czemu zmniejsza się ryzyko zawilgocenia komina. Przy wyłączaniu palnika silnik ustawia tarczę regulacyjną w pozycji otwartej. Dzięki temu komin jest stale poddawany wentylacji. Uniwersalne urządzenie dopływu dodatkowego powietrza Vitoair wyrównuje wahania ciśnienia tłoczenia komina i zapewnia stałe ciśnienie tłoczenia w kotle grzewczym. Podczas eksploatacji palnika tarcza regulacyjna ogranicza samoczynnie ciśnienie tłoczenia. W przypadku kotła gazowego z palnikiem bez wentylatora (z palnikiem atmosferycznym) uniwersalne urządzenie dopływu dodatkowego powietrza Vitoair nie jest konieczne. Wskazówka Vitoair można montować jedynie w podciśnieniowych przewodach łączących. Dane techniczne Vitoair do montażu w rurze odprowadzenia spalin Przyporządkowanie wg normy DIN 4795: grupa 4 lub A, B, C. Nr rejestru DIN NL 129/99. Do poziomego, pionowego i pochyłego montażu w rurze spalin. Króciec przyłączeniowy, króciec rury i tarcza regulacyjna wykonane są ze stali nierdzewnej. Montaż urządzenia dopływu dodatkowego powietrza w rurze spalin przy pierwszym ustawieniu kotła grzewczego można wykonać w przeciągu pół godziny h A A Kierunek przepływu spalin Kocioł grzewczy stojący VIESMANN 85

86 Wskazówki projektowe (ciąg dalszy) Pozycja montażowa Dane techniczne napędu Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 3 VA Stopień ochrony IP 42 wg normy DIN EN 60529, do zapewnienia przez budowę/montaż 9 Pozioma rura spalin A Kierunek przepływu spalin A A Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +70 C Podczas magazynowania i transportu 30 do +70 C Moment obrotowy 0,5 Nm Stan wysyłkowy Uniwersalne urządzenie dopływu dodatkowego powietrza Vitoair składa się z: króćca rury z wbudowaną tarczą regulacyjną i zamontowanym silnikiem z podłączonym przewodem przyłączeniowym, taśmy napinającej i grota przyłączeniowego z opaską zaciskową. Ukośna rura spalin A Kierunek przepływu spalin A Pionowa rura spalin A Kierunek przepływu spalin 86 VIESMANN Kocioł grzewczy stojący

87 Wskazówki projektowe (ciąg dalszy) Prefabrykowana rura spalin lub wymiary wymaganego otworu przy rurze spalin dostarczonej przez inwestora c A Ø Ø a Ø b A Otwór pomiarowy Wymiar systemowy Wymiar (mm) Ø mm a b c , , Dane techniczne Vitoair do montażu w ściance komina Przyporządkowanie wg normy DIN 4795: grupa 5 lub A do D. Nr rejestru DIN NL 102/01. Tarcza regulacyjna wykonana jest ze stali nierdzewnej. W przypadku kotła gazowego z palnikiem bez wentylatora (z palnikiem atmosferycznym) uniwersalne urządzenie dopływu dodatkowego powietrza Vitoair nie jest konieczne Kocioł grzewczy stojący VIESMANN 87

88 Wskazówki projektowe (ciąg dalszy) Otwór w kominie Dane techniczne napędu Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 3 VA Stopień ochrony IP 42 wg normy DIN EN 60529, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +70 C Podczas magazynowania i transportu 30 do +70 C Moment obrotowy 0,5 Nm Stan wysyłkowy Uniwersalne urządzenie dopływu dodatkowego powietrza Vitoair składa się z: Obudowa z tarczą regulacyjną i zamontowanym silnikiem, z przyłączonym przewodem przyłączeniowym i szablonem wlotu komina. Funkcje urządzenia dopływu dodatkowego powietrza Utrzymywanie bez zmiany ciśnienia tłoczenia komina stabilne warunki spalania Redukcja wewnętrznych strat kotła zaoszczędzenie energii Zapobieganie zawilgoceniu komina unikanie uszkodzeń Utrzymywanie bez zmiany ciśnienia tłoczenia komina Stabilne warunki spalania mogą zostać osiągnięte tylko przy stałym ciśnieniu tłoczenia komina. Ciśnienie tłoczenia komina przy eksploatacji bez urządzenia dopływu dodatkowego powietrza Ciśnienie tłoczenia komina (p s ) jest zależne od wysokości komina (H) i różnicy gęstości materiałowej powietrza (ϱl) i spalin (ϱa). p s = g H (ϱ L ϱ A ) g = 9,81 m/s 2 Wymiary: 9,81 m s² m kg kg m = 9,81 m³ s² m² = 9,81 N = 9,81 Pascal (Pa) 10 Pa m² Gęstość materiałowa powietrza w kg/m³ 1,4 1,3 1,2 1,1 1, Temperatura zewnętrzna w C Gęstość spalin w kg/m³ 0,95 0,9 0,85 0,8 0,75 0, Temperatura spalin w C Przykład: wysokość komina H = 11 m temperatura zewnętrzna ϑ L = 15 C temperatura spalin ϑ A = 220 C p s = 9,81 11 (1,35 0,71) = 69 Pa Przykład: wysokość komina H = 11 m temperatura zewnętrzna ϑ L = +30 C temperatura spalin ϑ A = 160 C p s = 9,81 11 (1,13 0,83) = 32 Pa Skutek: Zmienne ciśnienie tłoczenia komina przy stałym przepływie paliwa brak stałej jakości spalania. Ciśnienie tłoczenia komina przy eksploatacji z urządzeniem dopływu dodatkowego powietrza Sposób pracy urządzenia dopływu dodatkowego powietrza: Tarcza regulacyjna porusza się w zależności od różnicy ciśnienia między kominem i otoczeniem. Dzięki doprowadzanemu dodatkowemu powietrzu, ciśnienie tłoczenia w rurze spalin jest utrzymywane na stałym poziomie. 88 VIESMANN Kocioł grzewczy stojący

89 Wskazówki projektowe (ciąg dalszy) D C A Przykład: Moc cieplna kotła P K = 35 kw Wysokość komina H = 12 m Wewnętrzna strata ochłodzenia kotła grzewczego bez urządzenia dopływu dodatkowego powietrza: 1240 kwh/a 124 l oleju opałowego/a z urządzeniem dopływu dodatkowego powietrza: 600 kwh/a 60 l oleju opałowego/a Skutek: Uniwersalne urządzenie dopływu dodatkowego powietrza redukuje wewnętrzne straty wychłodzenia kotła grzewczego. Koszty zakupu amortyzują się w przeciągu stosunkowo krótkiego czasu. B A Spaliny B Przeciwwaga C Tarcza regulacyjna D Powietrze dodatkowe Skutek: Dzięki stałemu ciśnieniu tłoczenia komina przy stałej przepustowości paliwa stała jakość spalania. Redukcja wewnętrznych strat kotła Urządzenie dopływu dodatkowego powietrza ogranicza podciśnienie wywierane na komorę spalania i tym samym ilość powietrza doprowadzaną przez urządzenie mieszające palnika. Wewnętrzna strata w kwh/a Moc cieplna kotła 35 kw kw kw kw kw 18 kw Wysokość komina w m bez urządzenia dopływu dodatkowego powietrz z urządzeniem dopływu dodatkowego powietrza Zapobieganie zawilgoceniu komina Podczas cyklu pracy palnika do spalin zostaje domieszane powietrze za pośrednictwem urządzenia dopływu dodatkowego powietrza Zmniejszenie zawartości CO 2 Obniżenie punktu rosy pary wodnej Podczas postoju pracy palnika urządzenie dopływu dodatkowego powietrza zapewnia przewiew komina Osuszenie ewentualnie powstałego kondensatu Para wodna Punkt rosy w C Gaz ziemny Olej opałowy CO2zawartość w spalinach w % Skutek: Uniwersalne urządzenie dopływu dodatkowego powietrza skutecznie zapobiega powstawaniu kondensatu w kominie. W wielu przypadkach pracochłonna modernizacja komina okazuje się zbędna. 10 Regulatory 10.1 Przyporządkowanie typu regulatora do kotła grzewczego Vitotronic 100 Vitotronic 150 Vitotronic 200 Vitotronic 300 KC1 KC2 KC3 KC4 KB1 KB2 KW1 KW2 KW4 KW5 KW3 Vitorond 100, typ X X X X X X VR2B, do 63 kw Vitorond 100, typ X X X X X VR2B, do 80 i 10 kw Vitorond 111, typ RO2D X X X X X Vitola 200, typ VB2A X X X X X X X Vitola 200, typ VX2A X X X X X Vitola 222, typ VE2A X X X Kocioł grzewczy stojący VIESMANN 89

90 Regulatory (ciąg dalszy) Vitotronic 100, typ KC1 Elektromechaniczny regulator obiegu kotła: Dla jednego obiegu grzewczego bez mieszacza. Do palnika jednostopniowego Do pracy zredukowanej należy wg niem. rozporządzenia w sprawie oszczędności energii przyłączyć dodatkowo regulator z programem czasowym sterowany pogodowo lub zależnie od temperatury pomieszczenia. 10 Vitotronic 100, typ KC2 Elektroniczny regulator obiegu kotła: Praca z podwyższoną temperaturą wody w kotle Do palników jedno- lub dwustopniowych Dla jednego obiegu grzewczego bez mieszacza. Z wyświetlaczem cyfrowym Z regulacją temperatury wody w podgrzewaczu Wbudowany system diagnostyczny Do pracy zredukowanej należy wg niem. rozporządzenia w sprawie oszczędności energii przyłączyć dodatkowo regulator z programem czasowym sterowany pogodowo lub zależnie od temperatury pomieszczenia. Vitotronic 100, typ KC3 Elektromechaniczny regulator obiegu kotła: Dla jednego obiegu grzewczego bez mieszacza. Do palnika jednostopniowego Do pracy zredukowanej należy wg niem. rozporządzenia w sprawie oszczędności energii przyłączyć dodatkowo regulator z programem czasowym sterowany pogodowo lub zależnie od temperatury pomieszczenia. 90 VIESMANN Kocioł grzewczy stojący

91 Regulatory (ciąg dalszy) Vitotronic 100, typ KC4 Elektroniczny regulator obiegu kotła: Praca z podwyższoną temperaturą wody w kotle Do palników jedno- lub dwustopniowych Dla jednego obiegu grzewczego bez mieszacza. Z wyświetlaczem cyfrowym Z regulacją temperatury wody w podgrzewaczu Wbudowany system diagnostyczny Do pracy zredukowanej należy wg niem. rozporządzenia w sprawie oszczędności energii przyłączyć dodatkowo regulator z programem czasowym sterowany pogodowo lub zależnie od temperatury pomieszczenia. Vitotronic 150, typ KB1 Sterowany zapotrzebowaniem na ciepło, cyfrowy regulator obiegu kotła: Do pracy z płynnie obniżaną temperaturą wody w kotle Wyposażony w układ Fuzzy-Logik Dla jednego obiegu grzewczego bez mieszacza. Posiada cyfrowy wielokanałowy zegar sterujący z programem dziennym i tygodniowym Z regulacją temperatury wody w podgrzewaczu Wbudowany system diagnostyczny 10 Vitotronic 150, typ KB2 Sterowany zapotrzebowaniem na ciepło, cyfrowy regulator obiegu kotła: Do pracy z płynnie obniżaną temperaturą wody w kotle Wyposażony w układ Fuzzy-Logik Dla jednego obiegu grzewczego bez mieszacza. Posiada cyfrowy wielokanałowy zegar sterujący z programem dziennym i tygodniowym Z regulacją temperatury wody w podgrzewaczu Wbudowany system diagnostyczny Kocioł grzewczy stojący VIESMANN 91

92 Regulatory (ciąg dalszy) Vitotronic 200, typ KW1 Sterowany pogodowo, cyfrowy regulator obiegu kotła: Dla instalacji jednokotłowych Dla jednego obiegu grzewczego bez mieszacza. Z regulacją temperatury wody w podgrzewaczu Cyfrowy zegar sterujący programem dziennym i tygodniowym Oddzielne cykle łączeniowe do ogrzewania pomieszczeń, podgrzewu wody użytkowej i pracy pompy cyrkulacyjnej wody użytkowej Wbudowany system diagnostyczny Dzięki rozszerzeniu funkcji (wyposażenie dodatkowe): Zadanie dodatkowej wartości temperatury wody w kotle przez wejście 0 10 V Dzięki modułowi sterującemu V (wyposażenie dodatkowe): Przełączanie programu roboczego z zewnątrz Zapotrzebowanie z wartością zadaną Blokada kotła Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Wejście i wyjście komunikatu o usterce 10 Vitotronic 200, typ KW2 M Sterowany pogodowo, cyfrowy regulator obiegu kotła i obiegu grzewczego: Dla instalacji jednokotłowych Dla jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Z regulacją temperatury wody w podgrzewaczu Cyfrowy zegar sterujący programem dziennym i tygodniowym Oddzielnie nastawiane cykle łączeniowe, wartości wymagane i krzywe grzewcze dla poszczególnych obiegów grzewczych Oddzielne cykle łączeniowe do ogrzewania pomieszczeń, podgrzewu wody użytkowej i pracy pompy cyrkulacyjnej wody użytkowej Wbudowany system diagnostyczny Dzięki rozszerzeniu funkcji (wyposażenie dodatkowe): Zadanie dodatkowej wartości temperatury wody w kotle przez wejście 0 10 V Dzięki modułowi sterującemu V (wyposażenie dodatkowe): Przełączanie programu roboczego z zewnątrz Zapotrzebowanie z wartością zadaną Blokada kotła Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Wejście i wyjście komunikatu o usterce Vitotronic 200, typ KW4 Sterowany pogodowo, cyfrowy regulator obiegu kotła: Dla instalacji jednokotłowych Dla jednego obiegu grzewczego bez mieszacza. Z regulacją temperatury wody w podgrzewaczu Cyfrowy zegar sterujący programem dziennym i tygodniowym Oddzielne cykle łączeniowe do ogrzewania pomieszczeń, podgrzewu wody użytkowej i pracy pompy cyrkulacyjnej wody użytkowej Wbudowany system diagnostyczny Dzięki rozszerzeniu funkcji (wyposażenie dodatkowe): Zadanie dodatkowej wartości temperatury wody w kotle przez wejście 0 10 V Dzięki modułowi sterującemu V (wyposażenie dodatkowe): Przełączanie programu roboczego z zewnątrz Zapotrzebowanie z wartością zadaną Blokada kotła Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Wejście i wyjście komunikatu o usterce 92 VIESMANN Kocioł grzewczy stojący

93 Regulatory (ciąg dalszy) Vitotronic 200, typ KW5 M Sterowany pogodowo, cyfrowy regulator obiegu kotła i obiegu grzewczego: Dla instalacji jednokotłowych Dla jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Z regulacją temperatury wody w podgrzewaczu Cyfrowy zegar sterujący programem dziennym i tygodniowym Oddzielnie nastawiane cykle łączeniowe, wartości wymagane i krzywe grzewcze dla poszczególnych obiegów grzewczych Oddzielne cykle łączeniowe do ogrzewania pomieszczeń, podgrzewu wody użytkowej i pracy pompy cyrkulacyjnej wody użytkowej Wbudowany system diagnostyczny Dzięki rozszerzeniu funkcji (wyposażenie dodatkowe): Zadanie dodatkowej wartości temperatury wody w kotle przez wejście 0 10 V Dzięki modułowi sterującemu V (wyposażenie dodatkowe): Przełączanie programu roboczego z zewnątrz Zapotrzebowanie z wartością zadaną Blokada kotła Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Wejście i wyjście komunikatu o usterce 10 Vitotronic 300, typ KW3 M M Sterowany pogodowo, cyfrowy regulator obiegu kotła i obiegu grzewczego: Dla instalacji jednokotłowych Dla jednego obiegu grzewczego bez mieszacza i maks. dwóch obiegów grzewczych z mieszaczem Z regulacją temperatury wody w podgrzewaczu Cyfrowy zegar sterujący programem dziennym i tygodniowym Oddzielnie nastawiane cykle łączeniowe, wartości wymagane i krzywe grzewcze dla poszczególnych obiegów grzewczych Oddzielne cykle łączeniowe do ogrzewania pomieszczeń, podgrzewu wody użytkowej i pracy pompy cyrkulacyjnej wody użytkowej Wbudowany system diagnostyczny Dzięki rozszerzeniu funkcji (wyposażenie dodatkowe): Zadanie dodatkowej wartości temperatury wody w kotle przez wejście 0 10 V Dzięki modułowi sterującemu V (wyposażenie dodatkowe): Przełączanie programu roboczego z zewnątrz Zapotrzebowanie z wartością zadaną Blokada kotła Krótkotrwała eksploatacja pompy cyrkulacyjnej wody użytkowej Wejście i wyjście komunikatu o usterce 10.2 Dostarczane podzespoły Vitotronic Typ KC1 KC2 KC3 KB1 KB2 KW1 KW2 KW4 KW5 KW3 Podzespoły Czujnik temperatury x x x x x x x x x x wody w kotle Czujnik temperatury x x x x x x x x wody w podgrzewaczu Czujnik temperatury zewnętrznej x x x x x Kocioł grzewczy stojący VIESMANN 93

94 Regulatory (ciąg dalszy) Czujnik temperatury wody w kotle Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +130 C Podczas magazynowania i transportu od 20 do +70 C Dane techniczne Długość przewodu Stopień ochrony 1,6 m, z okablowanymi wtykami IP 32 wg normy EN 60529, do zapewnienia przez budowę/ montaż 10 Czujnik temperatury wody w podgrzewaczu Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +90 C Podczas magazynowania i transportu od 20 do +70 C Dane techniczne Długość przewodu Stopień ochrony 5,8 m, z okablowanymi wtykami IP 32 wg normy EN 60529, do zapewnienia przez budowę/ montaż Czujnik temperatury zewnętrznej Miejsce montażu: Ściana północna lub północno-zachodnia budynku 2 do 2,5 m nad poziomem gruntu, w budynku wielopiętrowym mniej więcej w górnej połowie drugiej kondygnacji Przyłącze: Przewód 2-żyłowy, maksymalna długość przewodu 35 m przy przekroju przewodu 1,5 mm 2, miedź. Przewód nie może zostać ułożony razem z przewodami 230/400 V Dane techniczne Stopień ochrony IP 43 wg normy EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia przy eksploatacji, magazynowaniu i transporcie od 40 do +70 C Vitotronic 100, typ KC4, nr katalog Dane techniczne Budowa Regulator składa się z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Zaciski kontrolne zabezp. ogranicznika temperatury 94 VIESMANN Kocioł grzewczy stojący

95 Regulatory (ciąg dalszy) Przyciski funkcji kontrolnej kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków: Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Wyświetlacz Przyciski: Wybór programu Temperatura wody w kotle Temperatura wody użytkowej Funkcje Regulacja stała temperatury wody w kotle Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Wbudowany system diagnostyczny Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompa obiegu grzewczego wyłączona). Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii w celu umożliwienia eksploatacji w trybie zredukowanym należy dodatkowo przyłączyć regulator pogodowy lub regulator temperatury pomieszczenia z programem czasowym (patrz cennik firmy Viessmann, rejestr 18 Regulator obiegu grzewczego ). Charakterystyka regulacji Część P z wyjściem dwupołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, możl. przestawienia na 87 C lub 95 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompa obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ Łącznie sö, sa maks. 4 A, 230 V~ fa Palnik 4(2) A, 230 V~ lö Palnik 2-stopniowy Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A, 230 V~ Łącznie 6 A 230 V~ 10 Stan wysyłkowy Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Opakowanie z dokumentacją techniczną Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym Vitotronic 100, typ KC1, nr katalog i Vitotronic, typ KC3, nr katalog Dane techniczne Budowa i funkcje Konstrukcja modułowa W skład regulatora wchodzi: Wyłącznik zasilania Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Przestrzeń przyłączeniowa Przyłączanie palnika poprzez wtyki systemowe Przyłączanie urządzeń zewnętrznych (pompa obiegu grzewczego, termostat zegarowy) poprzez zaciski Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Kocioł grzewczy stojący VIESMANN 95

96 Regulatory (ciąg dalszy) 10 Funkcja Regulacja stała temperatury wody w kotle Zgodnie z niem. rozp. o instalacjach grzewczych, aby umożliwić eksploatację w trybie zredukowanym, należy dodatkowo przyłączyć regulator pogodowy lub regulator temperatury pomieszczenia z programem czasowym (patrz rejestr 18 Regulator obiegu grzewczego ). Charakterystyka regulacji Regulator dwupołożeniowy Regulator temperatury o zakresie regulacji 40 do 75 C Ograniczenie maks. temperatury wody w kotle: 75 C, możl. przestawienia na 87 C lub 95 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Dane techniczne regulatora Vitotronic 100 Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Klasa zabezpieczenia I Stopień ochrony Typ KC1 IP 30 wg normy EN 60529, do zapewnienia przez budowę/ montaż Typ KC3 IP 20 D wg normy EN 60529, do zapewnienia przez budowę/montaż Sposób działania Typ 1B zgodnie z normą EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe Pompa obiegu grzewczego 4(2) A, 230 V~ Wtyk palnika fa 4(2) A, 230 V~ Łącznie maks. 6 A, 230 V~ 10.5 Vitotronic 100, typ KC2, nr katalog Dane techniczne Budowa Regulator składa się z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Przycisk "TÜV" Przycisk kontrolny kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków: Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Wyświetlacz Przyciski: Wybór programu Temperatura wody w kotle Temperatura wody użytkowej Funkcje Regulacja stała temperatury wody w kotle Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Wbudowany system diagnostyczny Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompa obiegu grzewczego wyłączona). Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii w celu umożliwienia eksploatacji w trybie zredukowanym należy dodatkowo przyłączyć regulator pogodowy lub regulator temperatury pomieszczenia z programem czasowym (patrz cennik firmy Viessmann, rejestr 18 Regulator obiegu grzewczego ). Charakterystyka regulacji Część P z wyjściem dwupołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C lub 95 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompa obiegu grzewczego 4(2) A 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A 230 V~ Łącznie sö, sa maks. 4 A, 230 V~ fa Palnik 4(2) A 230 V~ lö Palnik 2-stopniowy Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A 230 V~ Łącznie 6 A 230 V~ 96 VIESMANN Kocioł grzewczy stojący

97 Regulatory (ciąg dalszy) Stan wysyłkowy Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Zasilający przewód elektryczny Opakowanie z dokumentacją techniczną Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym Vitotronic 150, typ KB1, nr katalog Dane techniczne Budowa Regulator składa się z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Przycisk "TÜV" Przycisk kontrolny kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków: Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Cyfrowy wielokanałowy zegar sterujący Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Temperatura wody w kotle Temperatura wody użytkowej Godzina/data Funkcje Sterowany zapotrzebowaniem na ciepło regulator temperatury wody w kotle Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompa obiegu grzewczego wyłączona) Zgodnie z niem. Rozp. o Oszczędzaniu Energii regulacja temperatury powinna być ustalana dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. W instalacjach grzewczych z kilkoma obiegami grzewczymi zalecamy zastosowanie innych regulatorów obiegu kotła i obiegu grzewczego (np. Vitotronic 200 lub Vitotronic 300). Charakterystyka regulacji Część P z wyjściem dwupołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C lub 95 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zegar sterujący Cyfrowy wielokanałowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń i podgrzewania wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Wyłączenie instalacji W programie roboczym Wyłączenie instalacji nie następuje podgrzew wody użytkowej. Jeżeli temperatura wody w kotle spada poniżej 5 C, palnik zostaje włączony i ponownie wyłączony przy 42 C. Pompa obiegu grzewczego zostaje wyłączona między 16 marca i 15 października. Od 16 października do 15 marca włączana jest w zależności od obciążenia. Eksploatacja w lecie ( Tylko ciepła woda ) Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Kocioł grzewczy stojący VIESMANN 97

98 Regulatory (ciąg dalszy) Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompa obiegu grzewczego 4(2) A 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A 230 V~ Łącznie sö, sa maks. 4 A, 230 V~ fa Palnik 4(2) A 230 V~ Łącznie 6 A 230 V~ Stan wysyłkowy Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Zasilający przewód elektryczny Opakowanie z dokumentacją techniczną Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym Vitotronic 150, typ KB2, nr katalog Dane techniczne Budowa Regulator składa się z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Zaciski kontrolne zabezp. ogranicznika temperatury Przyciski funkcji kontrolnej kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków: Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Cyfrowy wielokanałowy zegar sterujący Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Temperatura wody w kotle Temperatura wody użytkowej Godzina/data Funkcje Sterowany zapotrzebowaniem na ciepło regulator temperatury wody w kotle Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompa obiegu grzewczego wyłączona) Zgodnie z niem. Rozp. o Oszczędzaniu Energii regulacja temperatury powinna być ustalana dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. W instalacjach grzewczych z kilkoma obiegami grzewczymi zalecamy zastosowanie innych regulatorów obiegu kotła i obiegu grzewczego (np. Vitotronic 200 lub Vitotronic 300). Charakterystyka regulacji Część P z wyjściem dwupołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C lub 95 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zegar sterujący Cyfrowy wielokanałowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń i podgrzewania wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Wyłączenie instalacji W programie roboczym Wyłączenie instalacji nie następuje podgrzew wody użytkowej. Jeżeli temperatura wody w kotle spada poniżej 5 C, palnik zostaje włączony i ponownie wyłączony przy 42 C. Pompa obiegu grzewczego zostaje wyłączona między 16 marca i 15 października. Od 16 października do 15 marca włączana jest w zależności od obciążenia. Eksploatacja w lecie ( Tylko ciepła woda ) Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). 98 VIESMANN Kocioł grzewczy stojący

99 Regulatory (ciąg dalszy) Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompa obiegu grzewczego 4(2) A 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A 230 V~ Łącznie sö, sa maks. 4 A, 230 V~ fa Palnik 4(2) A 230 V~ Łącznie 6 A 230 V~ Stan wysyłkowy Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Opakowanie z dokumentacją techniczną Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym Vitotronic 200, typ KW1, nr katalog Dane techniczne Budowa Regulator złożony jest z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Przycisk "TÜV" Przycisk kontrolny kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Z cyfrowym zegarem sterującym Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Tryb ekonomiczny i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury wody w kotle i na zasilaniu Godzina/data Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego i palnika (nie dotyczy palników w kotłach grzewczych z dolnym ograniczeniem temperatury wody w kotle) Ustawienie zmiennej granicy ogrzewania Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Nadzór temperatury spalin w połączeniu z czujnikiem temperatury spalin Wskaźnik serwisowy Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompy obiegu grzewczego wyłączone) Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji Regulator obiegu kotła: Część P z wyjściem dwupołożeniowym podczas eksploatacji z palnikiem stopniowym, jeśli jest zamontowany Część PI z wyjściem trzypołożeniowym podczas eksploatacji z palnikiem modulowanym, jeśli jest zamontowany Regulacja obiegu grzewczego: Część PI z wyjściem trzypołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, możl. przestawienia na 87 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Funkcje Sterowana pogodowo regulacja temperatury kotła i/lub temperatury na zasilaniu Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Kocioł grzewczy stojący VIESMANN 99

100 Regulatory (ciąg dalszy) 10 Zakres ustawień krzywej grzewczej: Nachylenie: 0,2 do 3,5 Poziom: 13 do 40 K Maks. ograniczenie: od 20 do 130 C Min. ograniczenie: od 1 do 127 C Zakres nastawy wartości wymaganej temperatury wody użytkowej 10 do 60 C; z możl. przestawienia na 10 do 95 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Zegar sterujący Cyfrowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń, podgrzewania wody użytkowej i pompy cyrkulacyjnej wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Przełączanie programu roboczego z zewnątrz w połączeniu z modułem sterującym V. Eksploatacja w lecie ( Tylko ciepła woda ) Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Funkcja zabezpieczenia przed zamarznięciem Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej ok. +1 C. Funkcja ta wyzwala włączenie pomp obiegu grzewczego i utrzymanie wody kotłowej na dolnym poziomie temperatury wynoszącym ok. 20 C. W przypadku kotłów grzewczych z górnym ograniczeniem temperatury utrzymywana jest przyporządkowana temperatura. Funkcja zabezpieczenia przed zamarznięciem wyłączana jest, jeżeli temperatura zewnętrzna wzrośnie powyżej ok. +3 C, tzn. wyłączona zostaje pompa obiegu grzewczego i palnik. Ustawienia krzywej grzewczej (nachylenie i poziom) Vitotronic 200 reguluje w sposób zależny od pogody temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza). Temperatura wody w kotle jest przy tym automatycznie ustawiana o 0 do 40 K powyżej najwyższej aktualnej wartości wymaganej temperatury na zasilaniu (stan wysyłkowy 8 K). Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura wody w kotle i temperatura wody na zasilaniu zostaną dopasowane do tych warunków. Górna wartość temperatury wody w kotle ograniczana jest przez regulator temperatury oraz elektroniczny ogranicznik temperatury maksymalnej. Temperatura wody kotłowej lub temperatura na zasilaniu w C Nachylenie 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2, Temperatura zewnętrzna w C Dane techniczne 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A, 230 V~ Łącznie sö, sa, sl, gs maks. 4 A, 230 V~ fa Palnik 4(2) A, 230 V~ lö Palnik, 2-stopniowy, jeśli jest zamontowany Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A,230 V~ lö Palnik modulowany, jeśli jest zamontowany Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 0,1(0,05) A, 230 V~ Łącznie maks. 6 A, 230 V~ 100 VIESMANN Kocioł grzewczy stojący

101 Regulatory (ciąg dalszy) Stan wysyłkowy Moduł obsługowy Czujnik temperatury zewnętrznej Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Zasilający przewód elektryczny Opakowanie z dokumentacją techniczną Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw uzupełniający (wyposażenie dodatkowe). Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym Vitotronic 200, typ KW2, nr katalog Dane techniczne Budowa Regulator złożony jest z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Przycisk "TÜV" Przycisk kontrolny kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Z cyfrowym zegarem sterującym Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Tryb ekonomiczny i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury wody w kotle i na zasilaniu Wybór obiegu grzewczego Godzina/data Funkcje Sterowana pogodowo regulacja temperatury kotła i/lub temperatury na zasilaniu Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego i palnika (nie dotyczy palników w kotłach grzewczych z dolnym ograniczeniem temperatury wody w kotle) Ustawienie zmiennej granicy ogrzewania Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Nadzór temperatury spalin w połączeniu z czujnikiem temperatury spalin Wskaźnik serwisowy Adaptacyjna regulacja temperatury wody w podgrzewaczu z układem preferencji (pompy obiegu grzewczego wyłączone, mieszacz zamknięty) Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) Zoptymalizowana regulacja jednego z obiegów grzewczych, np. obiegu instalacji ogrzewania podłogowego, za pomocą czujników temperatury wody na zasilaniu i powrocie Podgrzewanie jastrychu w połączeniu z ogrzewaniem podłogowym Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji Regulator obiegu kotła: Część P z wyjściem dwupołożeniowym podczas eksploatacji z palnikiem stopniowym, jeśli jest zamontowany Część PI z wyjściem trzypołożeniowym podczas eksploatacji z palnikiem modulowanym, jeśli jest zamontowany Regulacja obiegu grzewczego: Część PI z wyjściem trzypołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zakres ustawień krzywej grzewczej: Nachylenie: 0,2 do 3,5 Poziom: 13 do 40 K Maks. ograniczenie: od 20 do 130 C Min. ograniczenie: od 1 do 127 C Temperatura różnicowa dla obiegu grzewczego z mieszaczem: 0 do 40 K Zakres nastawy wartości wymaganej temperatury wody użytkowej 10 do 60 C; z możl. przestawienia na 10 do 95 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Zegar sterujący Cyfrowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy 10 Kocioł grzewczy stojący VIESMANN 101

102 Regulatory (ciąg dalszy) 10 Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń, podgrzewania wody użytkowej i pompy cyrkulacyjnej wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Przełączanie programu roboczego z zewnątrz w połączeniu z modułem sterującym V. Eksploatacja w lecie ( Tylko ciepła woda ) Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Funkcja zabezpieczenia przed zamarznięciem Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej ok. +1 C. Funkcja ta wyzwala włączenie pomp obiegu grzewczego i utrzymanie wody kotłowej na dolnym poziomie temperatury wynoszącym ok. 20 C. W przypadku kotłów grzewczych z górnym ograniczeniem temperatury utrzymywana jest przyporządkowana temperatura. Funkcja zabezpieczenia przed zamarznięciem wyłączana jest, jeżeli temperatura zewnętrzna wzrośnie powyżej ok. +3 C, tzn. wyłączona zostaje pompa obiegu grzewczego i palnik. Ustawienia krzywej grzewczej (nachylenie i poziom) Regulator Vitotronic 200 pracuje w sposób sterowany pogodowo i reguluje temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza), a także temperaturę na zasilaniu obiegu grzewczego z mieszaczem. Temperatura wody w kotle jest przy tym automatycznie ustawiana o 0 do 40 K powyżej najwyższej aktualnej wartości wymaganej temperatury na zasilaniu (stan wysyłkowy 8 K). Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura wody w kotle i temperatura wody na zasilaniu zostaną dopasowane do tych warunków. Górna wartość temperatury wody w kotle ograniczana jest przez regulator temperatury oraz elektroniczny ogranicznik temperatury maksymalnej. Temperatura wody kotłowej lub temperatura na zasilaniu w C Nachylenie 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2, Temperatura zewnętrzna w C Dane techniczne 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A, 230 V~ gs Silnik mieszacza 0,2(0,1) A, 230 V~ Łącznie sö, sa, sk, gs maks. 4 A, 230 V~ fa Palnik 4(2) A, 230 V~ lö Palnik, 2-stopniowy, jeśli jest zamontowany Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A,230 V~ lö Palnik modulowany, jeśli jest zamontowany Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 0,1(0,05) A, 230 V~ Łącznie maks. 6 A, 230 V~ Stan wysyłkowy Moduł obsługowy Czujnik temperatury zewnętrznej Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Zasilający przewód elektryczny Opakowanie z dokumentacją techniczną 102 VIESMANN Kocioł grzewczy stojący

103 Regulatory (ciąg dalszy) Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym. Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw uzupełniający (wyposażenie dodatkowe) Vitotronic 200, typ KW4, nr katalog Dane techniczne Budowa Regulator złożony jest z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Zaciski kontrolne zabezp. ogranicznika temperatury Przyciski funkcji kontrolnej kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Z cyfrowym zegarem sterującym Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Tryb ekonomiczny i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury wody w kotle i na zasilaniu Godzina/data Funkcje Sterowana pogodowo regulacja temperatury kotła i/lub temperatury na zasilaniu Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego i palnika (nie dotyczy palników w kotłach grzewczych z dolnym ograniczeniem temperatury wody w kotle) Ustawienie zmiennej granicy ogrzewania Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Nadzór temperatury spalin w połączeniu z czujnikiem temperatury spalin Wskaźnik serwisowy Regulacja temperatury wody w podgrzewaczu z układem preferencji (pompy obiegu grzewczego wyłączone) Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji Regulator obiegu kotła: Część P z wyjściem dwupołożeniowym podczas eksploatacji z palnikiem stopniowym Regulacja obiegu grzewczego: Część PI z wyjściem trzypołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zakres ustawień krzywej grzewczej: Nachylenie: 0,2 do 3,5 Poziom: 13 do 40 K Maks. ograniczenie: od 20 do 130 C Min. ograniczenie: od 1 do 127 C Zakres nastawy wartości wymaganej temperatury wody użytkowej 10 do 60 C; z możl. przestawienia na 10 do 95 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Zegar sterujący Cyfrowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń, podgrzewania wody użytkowej i pompy cyrkulacyjnej wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Przełączanie programu roboczego z zewnątrz w połączeniu z modułem sterującym V. Eksploatacja w lecie ( Tylko ciepła woda ) 10 Kocioł grzewczy stojący VIESMANN 103

104 Regulatory (ciąg dalszy) 10 Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Funkcja zabezpieczenia przed zamarznięciem Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej ok. +1 C. Funkcja ta wyzwala włączenie pomp obiegu grzewczego i utrzymanie wody kotłowej na dolnym poziomie temperatury wynoszącym ok. 20 C. W przypadku kotłów grzewczych z górnym ograniczeniem temperatury utrzymywana jest przyporządkowana temperatura. Funkcja zabezpieczenia przed zamarznięciem wyłączana jest, jeżeli temperatura zewnętrzna wzrośnie powyżej ok. +3 C, tzn. wyłączona zostaje pompa obiegu grzewczego i palnik. Ustawienia krzywej grzewczej (nachylenie i poziom) Vitotronic 200 reguluje w sposób zależny od pogody temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza). Temperatura wody w kotle jest przy tym automatycznie ustawiana o 0 do 40 K powyżej najwyższej aktualnej wartości wymaganej temperatury na zasilaniu (stan wysyłkowy 8 K). Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura wody w kotle i temperatura wody na zasilaniu zostaną dopasowane do tych warunków. Górna wartość temperatury wody w kotle ograniczana jest przez regulator temperatury oraz elektroniczny ogranicznik temperatury maksymalnej. Temperatura wody kotłowej lub temperatura na zasilaniu w C Nachylenie 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2,0 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A, 230 V~ Łącznie sö, sa, sk, gs maks. 4 A, 230 V~ fa Palnik 4(2) A, 230 V~ lö Palnik, 2-stopniowy Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A,230 V~ Łącznie maks. 6 A, 230 V~ Temperatura zewnętrzna w C -30 Stan wysyłkowy Moduł obsługowy Czujnik temperatury zewnętrznej Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Opakowanie z dokumentacją techniczną Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym. Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw uzupełniający (wyposażenie dodatkowe). 104 VIESMANN Kocioł grzewczy stojący

105 Regulatory (ciąg dalszy) Vitotronic 200, typ KW5, nr katalog Dane techniczne Budowa Regulator złożony jest z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Zaciski kontrolne zabezp. ogranicznika temperatury Przyciski funkcji kontrolnej kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Z cyfrowym zegarem sterującym Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Tryb ekonomiczny i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury wody w kotle i na zasilaniu Wybór obiegu grzewczego Godzina/data Funkcje Sterowana pogodowo regulacja temperatury kotła i/lub temperatury na zasilaniu Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego i palnika (nie dotyczy palników w kotłach grzewczych z dolnym ograniczeniem temperatury wody w kotle) Ustawienie zmiennej granicy ogrzewania Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Nadzór temperatury spalin w połączeniu z czujnikiem temperatury spalin Wskaźnik serwisowy Adaptacyjna regulacja temperatury wody w podgrzewaczu z układem preferencji (pompy obiegu grzewczego wyłączone, mieszacz zamknięty) Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) Zoptymalizowana regulacja jednego z obiegów grzewczych, np. obiegu instalacji ogrzewania podłogowego, za pomocą czujników temperatury wody na zasilaniu i powrocie Podgrzewanie jastrychu w połączeniu z ogrzewaniem podłogowym Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji Regulator obiegu kotła: Część P z wyjściem dwupołożeniowym podczas eksploatacji z palnikiem stopniowym Regulacja obiegu grzewczego: Część PI z wyjściem trzypołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zakres ustawień krzywej grzewczej: Nachylenie: 0,2 do 3,5 Poziom: 13 do 40 K Maks. ograniczenie: od 20 do 130 C Min. ograniczenie: od 1 do 127 C Temperatura różnicowa dla obiegu grzewczego z mieszaczem: 0 do 40 K Zakres nastawy wartości wymaganej temperatury wody użytkowej 10 do 60 C; z możl. przestawienia na 10 do 95 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Zegar sterujący Cyfrowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń, podgrzewania wody użytkowej i pompy cyrkulacyjnej wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Przełączanie programu roboczego z zewnątrz w połączeniu z modułem sterującym V. Eksploatacja w lecie ( Tylko ciepła woda ) Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). 10 Kocioł grzewczy stojący VIESMANN 105

106 Regulatory (ciąg dalszy) 10 Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Funkcja zabezpieczenia przed zamarznięciem Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej ok. +1 C. Funkcja ta wyzwala włączenie pomp obiegu grzewczego i utrzymanie wody kotłowej na dolnym poziomie temperatury wynoszącym ok. 20 C. W przypadku kotłów grzewczych z górnym ograniczeniem temperatury utrzymywana jest przyporządkowana temperatura. Funkcja zabezpieczenia przed zamarznięciem wyłączana jest, jeżeli temperatura zewnętrzna wzrośnie powyżej ok. +3 C, tzn. wyłączona zostaje pompa obiegu grzewczego i palnik. Ustawienia krzywej grzewczej (nachylenie i poziom) Regulator Vitotronic 200 pracuje w sposób sterowany pogodowo i reguluje temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza), a także temperaturę na zasilaniu obiegu grzewczego z mieszaczem. Temperatura wody w kotle jest przy tym automatycznie ustawiana o 0 do 40 K powyżej najwyższej aktualnej wartości wymaganej temperatury na zasilaniu (stan wysyłkowy 8 K). Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura wody w kotle i temperatura wody na zasilaniu zostaną dopasowane do tych warunków. Górna wartość temperatury wody w kotle ograniczana jest przez regulator temperatury oraz elektroniczny ogranicznik temperatury maksymalnej. Temperatura wody kotłowej lub temperatura na zasilaniu w C Nachylenie 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2,0 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A, 230 V~ gs Silnik mieszacza 0,2(0,1) A, 230 V~ Łącznie sö, sa, sk, gs maks. 4 A, 230 V~ fa Palnik 4(2) A, 230 V~ lö Palnik, 2-stopniowy Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A,230 V~ Łącznie maks. 6 A, 230 V~ Temperatura zewnętrzna w C -30 Stan wysyłkowy Moduł obsługowy Czujnik temperatury zewnętrznej Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Opakowanie z dokumentacją techniczną Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw uzupełniający (wyposażenie dodatkowe). Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym. 106 VIESMANN Kocioł grzewczy stojący

107 Regulatory (ciąg dalszy) Vitotronic 300, typ KW3, nr katalog Dane techniczne Budowa Regulator złożony jest z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Przycisk TÜV Przycisk kontrolny kominiarza Złącze standardowe Optolink do laptopa Regulator temperatury DIN TR lub DIN TR Zabezpieczający ogranicznik temperatury DIN STB lub DIN STB Sygnalizator roboczy i sygnalizator usterki Przestrzeń przyłączeniowa wtyków Przyłączanie urządzeń zewnętrznych przez wtyki systemowe Przyłączanie odbiorników prądu trójfazowego przez dodatkowe styczniki mocy Moduł obsługowy: Z cyfrowym zegarem sterującym Podświetlany wyświetlacz ze wspomaganiem w formie tekstowej Ustawienie i wyświetlanie temperatur oraz kodowań Wskaźnik komunikatów o usterkach Pokrętło regulacji temperatury podczas pracy normalnej Przyciski: Temperatura przy pracy zredukowanej Wybór programu Program wakacyjny Tryb ekonomiczny i "Party" Temperatura wody użytkowej Krzywe grzewcze temperatury wody w kotle i na zasilaniu Wybór obiegu grzewczego Godzina/data Funkcje Sterowana pogodowo regulacja temperatury kotła i/lub temperatury na zasilaniu Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zależne od zapotrzebowania wyłączanie pomp obiegu grzewczego i palnika (nie dotyczy palników w kotłach grzewczych z dolnym ograniczeniem temperatury wody w kotle) Ustawienie zmiennej granicy ogrzewania Zabezpieczenie przeciwblokujące pompy Wbudowany system diagnostyczny Nadzór temperatury spalin w połączeniu z czujnikiem temperatury spalin Wskaźnik serwisowy Adaptacyjna regulacja temperatury wody w podgrzewaczu z układem preferencji (wyłączenie pomp obiegu grzewczego, zamknięcie mieszacza). Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) Zoptymalizowana regulacja jednego z obiegów grzewczych, np. obiegu instalacji ogrzewania podłogowego, za pomocą czujników temperatury wody na zasilaniu i powrocie Podgrzewanie jastrychu w połączeniu z ogrzewaniem podłogowym Możliwość przyłączenia zewnętrznego urządzenia zgłaszania usterek Wymogi normy DIN EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej podnoszona jest zredukowana temperatura pomieszczenia. W celu skrócenia czasu podgrzewu po fazie z obniżeniem temperatury na określony czas zostaje podwyższona temperatura na zasilaniu. Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Charakterystyka regulacji Regulator obiegu kotła: Część P z wyjściem dwupołożeniowym podczas eksploatacji z palnikiem stopniowym, jeśli jest zamontowany Część PI z wyjściem trzypołożeniowym podczas eksploatacji z palnikiem modulowanym, jeśli jest zamontowany Regulacja obiegu grzewczego: Część PI z wyjściem trzypołożeniowym Regulator temperatury ograniczający maks. temperaturę wody w kotle: 75 C, z możl. przestawienia na 87 C Ustawienie zabezpieczającego ogranicznika temperatury: 110 C, z możl. przestawienia na 100 C Zakres ustawień krzywej grzewczej: Nachylenie: 0,2 do 3,5 Poziom: 13 do 40 K Maks. ograniczenie: od 20 do 130 C Min. ograniczenie: od 1 do 127 C Temperatura różnicowa dla obiegu grzewczego z mieszaczem: 0 do 40 K Zakres ustawień wartości wymaganej temperatury wody użytkowej: 10 do 60 C; z możl. przestawienia na 10 do 95 C Wtyk kodujący kotła Określa wewnętrzne parametry kotła; jest dostarczany z kotłem grzewczym. Zegar sterujący Cyfrowy zegar sterujący Program dzienny i tygodniowy, kalendarz roczny Automatyczna zmiana na czas letni/zimowy Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej Fabryczne ustawienie godziny, dnia tygodnia i standardowych czasów przełączania ogrzewania pomieszczeń, podgrzewania wody użytkowej i pompy cyrkulacyjnej wody użytkowej Możliwość indywidualnego programowania czasów włączania, maks. cztery cykle łączeniowe na dzień Najkrótszy odstęp łączenia: 10 min Podtrzymanie pamięci: 5 lat Ustawienia programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: Ogrzewanie i ciepła woda Tylko ciepła woda Wyłączenie instalacji Przełączanie programu roboczego z zewnątrz dla wszystkich obiegów grzewczych wspólnie lub dla poszczególnych obiegów grzewczych w połączeniu z modułem sterującym V. Eksploatacja w lecie ( Tylko ciepła woda ) 10 Kocioł grzewczy stojący VIESMANN 107

108 Regulatory (ciąg dalszy) 10 Palnik uruchamiany jest tylko wówczas, gdy istnieje potrzeba nagrzania pojemnościowego podgrzewacza wody (uruchamia go układ regulacji temperatury wody w podgrzewaczu). Dolna temperatura wody w kotle wymagana dla danego kotła grzewczego zostaje utrzymana. Funkcja zabezpieczenia przed zamarznięciem Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej ok. +1 C. Funkcja ta wyzwala włączenie pomp obiegu grzewczego i utrzymanie wody kotłowej na dolnym poziomie temperatury wynoszącym ok. 20 C. W przypadku kotłów grzewczych z górnym ograniczeniem temperatury utrzymywana jest przyporządkowana temperatura. Funkcja zabezpieczenia przed zamarznięciem wyłączana jest przy wzroście temperatury zewnętrznej powyżej ok. +3 C, tzn. wyłączone zostają pompa obiegu grzewczego i palnik. Nastawa krzywej grzewczej (nachylenie i poziom) Regulator Vitotronic 300 pracuje w sposób sterowany pogodowo i reguluje temperaturę wody w kotle (= temperatura na zasilaniu obiegu grzewczego bez mieszacza), a także temperaturę na zasilaniu obiegów grzewczych z mieszaczem. Temperatura wody w kotle jest przy tym automatycznie ustawiana o 0 do 40 K powyżej najwyższej aktualnej wartości zadanej temperatury na zasilaniu (stan wysyłkowy 8 K). Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego budynku. Wraz z nastawieniem krzywych grzewczych temperatura wody w kotle i temperatura wody na zasilaniu zostaną dopasowane do tych warunków. Górna wartość temperatury wody w kotle ograniczana jest przez regulator temperatury oraz elektroniczny ogranicznik temperatury maksymalnej. Temperatura wody kotłowej lub temperatura na zasilaniu w C Nachylenie 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2,0 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Pobór mocy 5 W Klasa zabezpieczenia I Stopień ochrony IP 20 D wg EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników sö Pompy obiegu grzewczego 4(2) A, 230 V~ sa Pompa obiegowa podgrzewacza 4(2) A, 230 V~ sk Pompa cyrkulacyjna wody użytkowej 4(2) A, 230 V~ gö Zbiorcze zgłaszanie usterek 0,2(0,1) A, 230 V~ Łącznie sö, sa, sk, gö maks. 4 A, 230 V~ fa Palnik 4(2) A, 230 V~ lö Palnik, 2-stopniowy, jeśli jest zamontowany Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 1(0,5) A, 230 V~ lö Palnik modulowany, jeśli jest zamontowany Tylko z modułem uzupełniającym (w zakresie dostawy kotła grzewczego firmy Viessmann) 0,1(0,05) A, 230 V~ Łącznie maks. 6 A, 230 V~ Temperatura zewnętrzna w C -30 Stan wysyłkowy Moduł obsługowy Czujnik temperatury zewnętrznej Czujnik temperatury wody w kotle Czujnik temperatury wody w podgrzewaczu Zasilający przewód elektryczny Opakowanie z dokumentacją techniczną Instalacja grzewcza z pojemnościowym podgrzewaczem wody Do regulacji temperatury wody w podgrzewaczu należy zamówić oddzielnie pompę obiegową z zaworem zwrotnym klapowym. Instalacja grzewcza z obiegiem grzewczym z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw uzupełniający (wyposażenie dodatkowe). Komunikacja W celu umożliwienia komunikacji z innymi regulatorami konieczny jest moduł uzupełniający 2-żyłowej szyny BUS firmy Viessmann (wyposażenie dodatkowe). 108 VIESMANN Kocioł grzewczy stojący

109 Regulatory (ciąg dalszy) Dodatkowe wyposażenie regulatora Przyporządkowanie wyposażenia do typu regulatora Vitotronic Typ KC1 KC2 KC3 KC4 KB1 KB2 KW1 KW2 KW4 KW5 KW3 Wyposażenie dodatkowe Zestaw uzupełniający do obiegu grzewczego z x x mieszaczem Zestaw uzupełniający dla obiegu grzewczego z x mieszaczem ze zintegrowanym silnikiem mieszacza Zestaw uzupełniający dla obiegu grzewczego z x mieszaczem z oddzielnym silnikiem mieszacza Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Silnik mieszacza x Wtyk gs x Wtyk sö x Wtyki czujników x Kontaktowy czujnik temperatury, nr katalog. x x Kontaktowy czujnik temperatury, nr katalog. x Zanurzeniowy regulator temperatury x x x Kontaktowy regulator temperatury x x x Rozdzielacz magistrali KM x x x x x x x Rozdzielacz sieci x Vitotrol100, typ UTDB x x x x Vitotrol 100, typ UTDB-RF x x Vitotrol 200 x x x x x x x Vitotrol 300 x x x x x Czujnik temperatury pomieszczenia x x x x x Czujnik temperatury spalin x x x x x Odbiornik sygnałów radiowych x x x x x x x Rozszerzenie funkcji 0-10 V x x x x x Zewn. rozszerzenie H5 x x x x x x x x Vitocom 100 x x x x x x x Moduł sterujący-v x x x x x Moduł uzupełniający 2-żyłowa szyna Viessmann x 10 Zestaw uzupełniający do obiegu grzewczego z mieszaczem Nr katalog Elementy składowe: Silnik mieszacza z przewodem przyłączeniowym Wtyk pompy obiegu grzewczego i czujnika temperatury wody na zasilaniu (kontaktowy czujnik temperatury) Silnik mieszacza montowany jest bezpośrednio na mieszaczach firmy Viessmann typu DN 20 do 50 i R ½ do 1¼. Silnik mieszacza Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Kocioł grzewczy stojący VIESMANN 109

110 Regulatory (ciąg dalszy) Pobór mocy 4 W Klasa zabezpieczenia II Stopień ochrony IP 42 wg normy EN 60529, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Moment obrotowy 3 Nm Czas pracy przy s Dane techniczne Długość przewodu 5,8 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Czujnik temperatury wody na zasilaniu (kontaktowy czujnik temperatury) Zestaw uzupełniający do obiegu grzewczego z mieszaczem z wbudowanym silnikiem mieszacza Nr katalog Odbiornik magistrali KM Elementy składowe: Elektronika mieszacza z silnikiem mieszacza dla mieszacza firmy Viessmann DN 20 do 50 i R ½ do 1¼ Czujnik temperatury wody na zasilaniu (czujnik kontaktowy), długość przewodu 2,2 m, z okablowanymi wtykami; dane techniczne patrz poniżej Wtyk przyłączeniowy pompy obiegu grzewczego Zasilający przewód elektryczny (dł. 3,0 m) Przewód przyłączeniowy magistrali (dł. 3,0 m) Silnik mieszacza należy zamontować bezpośrednio na mieszaczu firmy Viessmann DN 20 do 50 i R ½ do 1¼. Elektronika mieszacza z silnikiem mieszacza Stopień ochrony IP 32D wg EN do zapewnienia przez budowę/montaż Klasa zabezpieczenia I Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do 40 C Podczas magazynowania i transportu od 20 do +65 C Obciążenie znamionowe wyjścia przekaźnika pompy obiegu grzewczego sö 2(1) A 230 V~ Moment obrotowy 3 Nm Czas pracy przy s Czujnik temperatury wody na zasilaniu (czujnik kontaktowy) Mocowany za pomocą taśmy mocującej. Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 2 A Pobór mocy 5,5 W 110 VIESMANN Kocioł grzewczy stojący

111 Regulatory (ciąg dalszy) Dane techniczne Stopień ochrony IP 32D wg EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Zestaw uzupełniający do obiegu grzewczego z mieszaczem do oddzielnego silnika mieszacza Nr katalog Odbiornik magistrali KM Do przyłączenia oddzielnego silnika mieszacza. Elementy składowe: Elektronika mieszacza do przyłączenia oddzielnego silnika mieszacza Czujnik temperatury wody na zasilaniu (kontaktowy czujnik temperatury), długość przewodu 5,8 m, z okablowanymi wtykami Wtyk przyłączeniowy pompy obiegu grzewczego Zaciski przyłączeniowe do przyłączenia silnika mieszacza Zasilający przewód elektryczny (dł. 3,0 m) Przewód przyłączeniowy magistrali (dł. 3,0 m) Elektronika mieszacza Klasa zabezpieczenia I Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Obciążenie znamionowe wyjść przekaźników Pompa obiegu grzewczego sö 2(1) A 230 V~ Silnik mieszacza 0,1 A 230 V~ Wymagany czas pracy silnika mieszacza dla 90 ok. 120 s Czujnik temperatury wody na zasilaniu (czujnik kontaktowy) Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 2 A Pobór mocy 1,5 W Stopień ochrony IP 20D wg EN do zapewnienia przez budowę/montaż Mocowany za pomocą taśmy mocującej. Dane techniczne Stopień ochrony IP 32D wg EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Nr katalog Elementy składowe: Silnik mieszacza z przewodem przyłączeniowym Wtyk pompy obiegu grzewczego i czujnika temperatury wody na zasilaniu (czujnik zanurzeniowy do montażu w rozdzielaczu Divicon) Kocioł grzewczy stojący VIESMANN 111

112 Regulatory (ciąg dalszy) Silnik mieszacza Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Moment obrotowy 3 Nm Czas pracy przy s Czujnik temperatury wody na zasilaniu (czujnik zanurzeniowy) Dane techniczne Długość przewodu 3,5 m, z okablowanymi wtykami Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 4 W Klasa zabezpieczenia I Stopień ochrony IP 42 wg normy EN 60529, do zapewnienia przez budowę/montaż Dane techniczne Długość przewodu 4,0 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Zestaw uzupełniający do obiegu grzewczego z mieszaczem w połączeniu z rozdzielaczem obiegu grzewczego Divicon Nr katalog Elementy składowe: Elektronika mieszacza z silnikiem mieszacza Czujnik temperatury wody na zasilaniu (czujnik zanurzeniowy do montażu w rozdzielaczu Divicon) Wtyk przyłączeniowy pompy obiegu grzewczego, przyłącza elektrycznego, czujnika temperatury wody na zasilaniu i przyłącza KM- BUS Elektronika mieszacza Klasa zabezpieczenia I Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Obciążenie znamionowe wyjść przekaźników Pompa obiegu grzewczego sö 2(1) A 230 V~ Silnik mieszacza 0,1 (0,1) A 230 V~ Wymagany czas pracy silnika mieszacza dla 90 ok. 120 s Czujnik temperatury wody na zasilaniu (czujnik zanurzeniowy) Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 2 A Pobór mocy 5,5 W Stopień ochrony IP 32 D wg EN , do zapewnienia przez budowę/montaż Dane techniczne Długość przewodu 4,0 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C 112 VIESMANN Kocioł grzewczy stojący

113 Regulatory (ciąg dalszy) Silnik mieszacza nr katalog Silnik mieszacza należy zamontować bezpośrednio na mieszaczu firmy Viessmann DN 20 do 50 i R ½ do 1¼. Z wtykiem systemowym. Okablowanie wykonuje inwestor Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 4 W Klasa zabezpieczenia II Stopień zabezpieczenia IP 42 wg normy EN 60529, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu -20 do +65 C Moment obrotowy 3 Nm Czas pracy przy s Silnik mieszacza kołnierzowego Nr katalog DN 40 i 50, bez wtyku systemowego i przewodu przyłączeniowego Nr katalog. Z DN 65 do 100, bez wtyku systemowego i przewodu przyłączeniowego Dane techniczne - patrz arkusz danych Mieszacz i silniki mieszacza. 10 Wtyk sö Nr katalog do pompy obiegu grzewczego Wtyk gs Nr katalog do silnika mieszacza Wtyki czujników Nr katalog bieg. Wtyki do zestawów uzupełniających mieszacza Nr katalog biegunowe Kontaktowy czujnik temperatury Nr katalog Do pomiaru temperatury wody na zasilaniu i na powrocie Dane techniczne Długość przewodu 5,8 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Kocioł grzewczy stojący VIESMANN 113

114 Regulatory (ciąg dalszy) Kontaktowy czujnik temperatury Nr katalog Dane techniczne Stopień ochrony IP 32D wg EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Mocowany za pomocą taśmy mocującej. 10 Zanurzeniowy regulator temperatury nr katalog Możliwość zastosowania jako ogranicznika temperatury maksymalnej instalacji ogrzewania podłogowego. Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Skala nastawcza w obudowie Tuleja zanurzeniowa ze stali nierdzewnej R ½ x 200 mm Nr rej. DIN. DIN TR lub DIN TR Kontaktowy regulator temperatury Nr katalog Pracuje jako ogranicznik temperatury maksymalnej w instalacji ogrzewania podłogowego, (tylko w połączeniu z rurami metalowymi). Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 14 K Moc załączalna 6(1,5) A 250V~ Skala nastawcza w obudowie Nr rej. DIN. DIN TR lub DIN TR VIESMANN Kocioł grzewczy stojący

115 Regulatory (ciąg dalszy) Rozdzielacz KM-BUS Nr katalog Do przyłączenia od 2 do 9 urządzeń do KM-BUS regulatora Vitotronic Dane techniczne Długość przewodu 3,0 m, z okablowanymi wtykami Stopień ochrony IP 32 wg EN do zapewnienia przez zabudowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Rozdzielacz sieci nr katalog Do zasilania prądowego urządzeń wyposażenia dodatkowego, np. zestawu uzupełniającego dla drugiego obiegu grzewczego z mieszaczem. Przez wyłącznik zasilania regulatora urządzenia przyłączone do rozdzielacza sieci zostają odłączane od napięcia. Dane techniczne Stopień zabezpieczenia IP 20 D wg normy EN 60529, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu -20 do +65 C Vitotrol 100, typ UTDB Nr katalog. Z Regulator sterowany temperaturą pomieszczenia Z wyjściem sterującym (wyjście dwupołożeniowe) Z cyfrowym zegarem sterującym Z programem dziennym i tygodniowym Z obsługą przy pomocy menu: 3 wstępnie ustawione programy czasowe, indywidualnie ustawiane Stała praca ręczna z możliwą do ustawienia wartością wymaganą temperatury pomieszczenia Eksploatacja z zabezpieczeniem przed zamarznięciem Program wakacyjny Z przyciskami dla trybu "Party" i trybu ekonomicznego Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Eksploatacja niezależna od sieci elektrycznej (dwie baterie manganowo-alkaliczne 1,5 V, typ LR6/AA, okres pracy ok. 1,5 roku). Przyłącze do regulatora: przewód 2-żyłowy o przekroju 0,75 mm 2 do sieci 230 V~. Dane techniczne Napięcie znamionowe 3 V Bateria LR6/AA Obciążenie znamionowe styku beznapięciowego maks. 6(1) A, 230 V~ min. 1 ma, 5 V Stopień ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Kocioł grzewczy stojący VIESMANN 115

116 Regulatory (ciąg dalszy) Sposób działania RS typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Podczas magazynowania i transportu 25 do +65 C Zakresy nastaw Temperatura komfortowa 10 do 40 C Obniżana temperatura 10 do 40 C Temperatura zabezpieczenia przed zamarzaniem 5 C Podtrzymanie pamięci przy wymianie baterii 3 min 10 Vitotrol 100, typ UTDB-RF Nr katalog. Z Regulator sterowany temperaturą pomieszczenia ze zintegrowanym nadajnikiem radiowym i odbiornikiem Z cyfrowym zegarem sterującym Z programem dziennym i tygodniowym Z obsługą przy pomocy menu: 3 wstępnie ustawione programy czasowe, indywidualnie ustawiane Stała praca ręczna z możliwą do ustawienia wartością wymaganą temperatury pomieszczenia Eksploatacja z zabezpieczeniem przed zamarznięciem Program wakacyjny Z przyciskami dla trybu "Party" i trybu ekonomicznego Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Niezależna od sieci elektrycznej eksploatacja regulatora sterowanego temperaturą pomieszczenia (dwie baterie manganowo-alkaliczne 1,5 V, typ LR6/AA, okres pracy ok. 1,5 roku). Odbiornik z wyświetlaczem stanu przekaźnika. Przyłączanie odbiornika do regulatora (zależnie od typu regulatora): przewód 4-żyłowy o przekroju 1,5 mm 2 dla 230 V~ lub przewód 3-żyłowy bez żyły zielonej/żółtej do sieci 230 V~ lub przewód 2-żyłowy o przekroju 0,75 mm 2 do niskiego napięcia, do podłączenia do regulatora, oraz dodatkowo przewód 2-żyłowy do podłączenia do sieci 230 V~ Dane techniczne regulatora sterowanego temperaturą pomieszczenia Napięcie znamionowe 3 V Częstotliwość nadawania 868 MHz Moc nadawcza < 10 mw Zasięg ok. 25 do 30 m w budynku, w zależności od rodzaju budowy Stopień ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Sposób działania RS typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Podczas magazynowania i transportu 25 do +65 C Zakresy nastaw Temperatura komfortowa 10 do 40 C Obniżana temperatura 10 do 40 C Temperatura zabezpieczenia przed zamarzaniem 5 C Podtrzymanie pamięci przy wymianie baterii 3 min Dane techniczne odbiornika Napięcie robocze 230 V~ ± 10% 50 Hz Obciążenie znamionowe styku beznapięciowego maks. 6(1) A, 230 V~ min. 1 ma, 5 V Stopień ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Klasa zabezpieczenia II wg EN przy prawidłowym montażu Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Podczas magazynowania i transportu 25 do +65 C Wskazówka dotycząca sterowania temperaturą pomieszczenia (funkcja RS) za pomocą zdalnego sterowania Nie uaktywniać funkcji RS w przypadku obiegów grzewczych ogrzewania podłogowego (bezwładność). W przypadku instalacji z jednym obiegiem grzewczym bez mieszacza i kilkoma obiegami grzewczymi z mieszaczem, funkcja RS może oddziaływać tylko na obiegi grzewcze z mieszaczem. 116 VIESMANN Kocioł grzewczy stojący

117 Regulatory (ciąg dalszy) Uwaga dotycząca regulatora Vitotrol 200 i 300 Dla każdego obiegu grzewczego instalacji grzewczej można stosować regulator Vitotrol 200 lub Vitotrol 300. Vitotrol 200 Nr katalog Odbiornik KM-BUS Zdalne sterowanie Vitotrol 200 przejmuje dla jednego obiegu grzewczego ustawienie programu roboczego i wymaganej temperatury pomieszczenia przy pracy normalnej z dowolnego pomieszczenia. Vitotrol 200 dysponuje podświetlanymi przyciskami wyboru programu roboczego oraz przyciskiem trybu Party i ekonomicznego. Za pośrednictwem sygnalizatora usterki na regulatorze wyświetlane są zgłoszenia usterek. Funkcja WS: Montaż w dowolnym miejscu w budynku. Funkcja RS: Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Zamontowany czujnik temperatury pomieszczenia mierzy temperaturę pomieszczenia i dokonuje ewentualnych korekt temperatury na zasilaniu oraz wyzwala szybki podgrzew na początku eksploatacji grzewczej (jeżeli zostało to zakodowane). Przyłącze: Przewód 2-żyłowy, długość przewodu maks. 50 m (również przy przyłączeniu kilku modułów zdalnego sterowania) Przewód nie może zostać ułożony razem z przewodami 230/400 V Wtyk niskiego napięcia objęty zakresem dostawy Dane techniczne Zasilanie prądowe poprzez KM-BUS Pobór mocy 0,2 W Klasa zabezpieczenia III Stopień ochrony IP 30 wg EN do zapewnienia przez zabudowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Zakres nastawy wymaganej temperatury pomieszczenia 10 do 30 C z możliwością przestawienia na 3 do 23 C lub 17 do 37 C Regulacja temperatury wymaganej pomieszczenia w eksploatacji zredukowanej następuje przez regulator Vitotrol 300 Nr katalog Odbiornik KM-BUS Zdalne sterowanie Vitotrol 300 przejmuje dla jednego obiegu grzewczego nastawę żądanej temperatury wymaganej pomieszczenia przy eksploatacji normalnej i zredukowanej, nastawę programu roboczego i czasów włączania ogrzewania pomieszczenia, podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej. Vitotrol 300 wyposażony jest w podświetlany wyświetlacz i przyciski wyboru programu roboczego, przycisk trybu Party i ekonomicznego, automatyczne przestawienie czasu letniego/zimowego, przyciski programu wakacyjnego, dnia tygodnia i godziny. Funkcja WS: Montaż w dowolnym miejscu w budynku. Funkcja RS: Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Zamontowany czujnik temperatury pomieszczenia mierzy temperaturę pomieszczenia i dokonuje ewentualnych korekt temperatury na zasilaniu oraz wyzwala szybki podgrzew na początku eksploatacji grzewczej (jeżeli zostało to zakodowane). Przyłącze: Przewód 2-żyłowy, długość przewodu maks. 50 m (również przy przyłączeniu kilku modułów zdalnego sterowania) Przewód nie może zostać ułożony razem z przewodami 230/400 V Wtyk niskiego napięcia objęty zakresem dostawy Kocioł grzewczy stojący VIESMANN 117

118 Regulatory (ciąg dalszy) Dane techniczne Zasilanie prądowe poprzez KM-BUS Pobór mocy 0,5 W Klasa zabezpieczenia III Stopień ochrony IP 30 wg EN do zapewnienia przez zabudowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C Zakres nastawy wymaganej temperatury pomieszczenia przy pracy normalnej 10 do 30 C z możliwością przestawienia na 3 do 23 C lub 17 do 37 C przy pracy zredukowanej 3 do 37 C 10 Czujnik temperatury pomieszczenia Nr katalog Oddzielny czujnik temperatury pomieszczenia jako uzupełnienie regulatora Vitotrol 200 i 300, do zastosowania w przypadku braku możliwości montażu regulatora Vitotrol 200 lub 300 w głównym pomieszczeniu mieszkalnym lub w miejscu przystosowanym do pomiaru i nastawiania temperatury. Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej, naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Czujnik temperatury pomieszczenia należy przyłączyć do regulatora Vitotrol 200 lub 300. Przyłącze: 2-żyłowy przewód o przekroju 1,5 mm 2, miedziany Długość przewodu mierzona od zdalnego sterowania maks. 30 m Przewód nie może zostać ułożony razem z przewodami 230/400 V Dane techniczne Klasa zabezpieczenia III Stopień ochrony IP 30 wg normy EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Czujnik temperatury spalin Nr katalog Do pomiaru i kontroli temperatury spalin, a także zgłaszania konieczności przeprowadzenia konserwacji w przypadku przekroczenia nastawionej temperatury. Z gwintem stożkowym. Montaż na rurze spalin. Odległość powinna wynosić ok. 1,5 średnicy rury spalin, poczynając od tylnej krawędzi kotła w kierunku komina. Kocioł kondensacyjny z systemem SP (spaliny/powietrze dolotowe) firmy Viessmann: Rurę spaliny/powietrze dolotowe z przygotowanym gniazdem czujnika należy uwzględnić w zamówieniu. Kotły kondensacyjne z przewodem spalin wykonanym przez inwestora: Otwór konieczny do montażu czujnika w przewodzie spalin powinien być zaplanowany i sprawdzony przez inwestora. Czujnik temperatury spalin powinien być zamontowany w tulei zanurzeniowej ze stali nierdzewnej (dostarczonej przez inwestora). Dane techniczne Długość przewodu 3,8 m, z okablowanymi wtykami Stopień ochrony IP 60 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +60 C Podczas magazynowania i transportu od 20 do +70 C 118 VIESMANN Kocioł grzewczy stojący

119 Regulatory (ciąg dalszy) Odbiornik sygnałów radiowych Nr katalog Do odbioru sygnału czasu z nadajnika DCF 77 (lokalizacja: Mainflingen koło Frankfurtu nad Menem). Nastawa godziny i daty zgodnie z sygnałem radiowym. Montaż na ścianie zewnętrznej, w pozycji skierowanej w stronę nadajnika. Na jakość odbioru mogą ujemnie wpływać materiały budowlane zawierające metal, np. żelbeton, sąsiednie budynki i elektromagnetyczne źródła promieniowania, np. przewody wysokiego napięcia i trakcyjne. Przyłącze: Przewód 2-żyłowy, maksymalna długość przewodu 35 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Rozszerzenie funkcji 0-10 V Nr katalog Odbiornik magistrali KM Z przewodami i wtykami fö oraz avg Dane techniczne Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Pobór mocy 1 W Obciążenie znamionowe wyjść przekaźników 4(2) A 230 V~ Klasa ochrony IP 30 wg normy EN do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu -20 do +65 C 10 Funkcje w połączeniu z rozszerzeniem funkcji 0 10 V (wyposażenie dodatkowe) Funkcje Vitotronic Wejście 0 do 10 V avf Nastawianie dodatkowej wartości zadanej temperatury wody w kotle x x Wyjście sterujące abj (styk beznapięciowy) Styk nocny (sygnalizacja trybu pracy zredukowanej i przełączanie pompy obiegu grzewczego na niższe obroty) x x Ustawianie dodatkowej wartości zadanej (wejście 0 10 V avf) Regulator obiegu kotła Vitotronic 200 lub Vitotronic 300 Funkcja Zapotrzebowanie wynikające z regulacyjnej pracy urządzenia Vitotronic 0 10 V - zasterowanie takim sygnałem powoduje dodatkową wartość zadaną Zewnętrzny zestaw uzupełniający H5 Nr katalog Rozszerzenie funkcji w obudowie. Z wtykiem abö do następujących funkcji: zapotrzebowanie z zewnątrz/blokowanie z zewnątrz lub przyłączenie przepustnicy spalin przyłączanie dodatkowym urządzeń zabezpieczających Przewód o dł. 2,0 m z wtykami X12 i fa do przyłączania do regulatora Dane techniczne Napięcie znamionowe 230 V Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Kocioł grzewczy stojący VIESMANN 119
