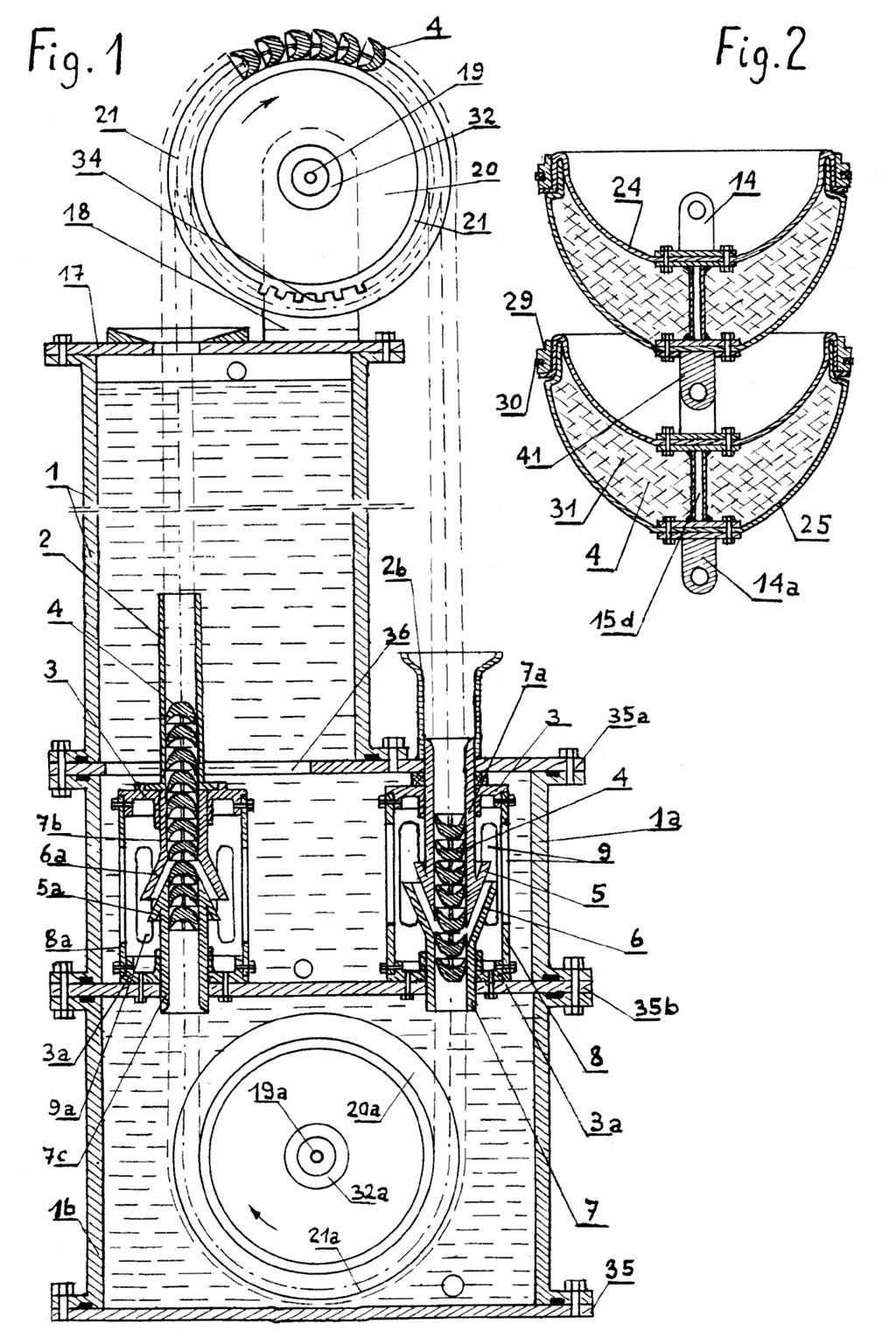

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest turbina pionowa służąca do produkcji taniej energii elektrycznej. Znane są silniki wodne według klas F03D ale mają inną konstrukcję i zasadę działania. Turbina pionowa według wynalazku składa się z górnego zbiornika wodnego, środkowego zbiornika wodnego i dolnego zbiornika wodnego w których porusza się zamknięty ciąg tłoków opasujących górne koła i dolne koła napędowe. W dolnym zbiorniku wodnym szczelnie zamkniętym środkową płytą osadzone są cylindry pomiędzy którymi są stożkowe kierownice przekazujące parcie wody na tłoki w kierunku zgodnym z ich ruchem. Cylindry i stożkowe kierownice zamocowane są do tarcz osadzonych w tulejach mających okna dolotowe. Dolne tarcze zamocowane są do środkowej płyty i do górnej płyty mającej otwór przepuszczający wodę. Zbiornik wodny zamknięty jest pokrywą mającą otwór do przemieszczania się tłoków oraz na niej przykręcone są stojaki mocujące wał z kołami prowadzącymi zamknięty ciąg tłoków mających kształt półkolistych czasz połączonych rurką oraz przegubami. Na obwodzie tłoki posiadają pierścienie ślizgowe z uszczelkami, a wewnątrz są wypełnione styropianem. Na wieńcach kół znajdują się koryta nośne i korytka z występami które kontaktują się z profilami wykonanymi na obwodzie tłoków. Końce wału połączone są sprzęgłem zębatym z silnikiem elektrycznym służącym do rozruchu turbiny pionowej i tak samo z drugiej strony z prądnicą. Nad górnym kołem do pokrywy może być zamocowany zbiornik gromadzący wodę deszczową przekazywaną do niżej położonego zbiornika wodnego. Odmiana tłoka na tulei ma zamocowane stożki przejmujące parcie wody. Na dużej tulei też zamocowane są pierścienie oporowe, pierścienie ślizgowe i uszczelki dolegające do kołpaka stożkowego posiadającego ucho wkręcone do rurki łączące dno tłoka za pomocą widełek wkręconych do drugiego końca rurki na której są rurki dystansowe i tarcze z otworami. W dnie tłoka jest zawór powietrzny. Odmiana tłoka na rurce ma zamocowane stożki, pierścienie oporowe, pierścienie ślizgowe, uszczelki i kołpak stożkowy osadzony na dużej tulei połączonej z dnem na której są profile kontaktujące się z występami na wieńcach kół. W drugim końcu rurki wkręcone są widełki. Odmiana tłoka posiada stalową linę centrycznie osadzoną w stożkach które na obrzeżach mają uszczelki a w środku wypukłą podkładkę i styropian. Końce stalowych lin połączone są dwudzielnym złączem. Odmiana tłoka ma na rurce zamocowane stożki przedzielane pierścieniami oporowymi nad którymi jest styropian. Skrajne grubościenne stożki mają profile kontaktujące się z wrębami w korytach dużych na kołach górnych i dolnych. Na obrzeżach stożków są uszczelki. W rurce wkręcone są widełki oraz ucho. Odmiana zbiornika wodnego w otworze pokrywy ma osadzoną tuleję nad którą szeregowo osadzone są stożkowe kierownice mające wykonane centrycznie otwory oraz okienka przy obrzeżach dolegających do wewnętrznej powierzchni zbiornika wodnego. Górna kierownica dolega do tulei z kołnierzem osadzonej w otworze pokrywy obramowanej posiadającej otwory. W drugim zbiorniku wodnym są stożkowe kierownice odwrotnie ułożone. Dolna stożkowa kierownica dolega do tulei dociskowej osadzonej w otworze środkowej płyty. Odmiana stożkowej kierownicy z kołnierzem ma zamocowane promieniowo płaskowniki połączone z pierścieniem dolegającym do wewnętrznej powierzchni zbiorników wodnych. Inna odmiana posiada stożkowe kierownice z rurą. Odmiana tłoka ma segment wewnętrzny i segment zewnętrzny posiadający na obwodzie pierścień z wrębem, uszczelkę i pierścień ślizgowy. Wewnątrz segmentu znajduje się styropian. Przeguby łączą tłoki tworząc zamknięty ciąg. Odmiana zbiornika wodnego posiada dwa układy stożkowych kierownic szeregowo zamocowanych. Nad pionową rurą zamocowane są dwie stożkowe kierownice osadzone w tulei z otworami. Zbiornik wodny zamknięty jest pokrywą w której są otwory oraz pionowa rura połączona rurami z drugim zbiornikiem wodnym. W pionowych rurach oraz pomiędzy stożkowymi kierownicami przesuwają się tłoki. Zbiornik wodny zamknięty jest pokrywą obramowaną w której znajduje się woda oraz otwór wewnątrz którego jest pionowa rura połączona rurą kołnierzową z otworem w środkowej płycie. Odmiana zbiornika wodnego składa się z segmentów przedzielanych pokrywami w których są otwory przelotu wody. Dolny segment zbiornika wodnego zamocowany jest do środkowej płyty mającej otwór w którym jest tuleja z kołnierzem oraz stożkową kierownicą zamocowaną do pionowej rury nad którą są stożkowe kierownice, a pionowa rura nie dochodzi do pokrywy obramowanej, w której są otwory przepuszczające wodę oraz otwór mocujący pionową rurę której krawędź wychodzi ponad

3 PL B1 3 lustro wody. W dole na pionowej drugiej rurze zamocowana jest stożkowa kierownica pod którą znajduje się druga odwrotnie ułożona stożkowa kierownica osadzona w stożku tulei dociskowej zamocowanej w otworze środkowej płyty. Odmiana zbiornika wodnego ma w środkowej płycie osadzoną tuleję z kołnierzem i stożkową kierownicę nad którą jest druga stożkowa kierownica oraz rury zamocowane do pokryw szczelnie zamykających segmenty zbiorników wody. W ostatnim segmencie zbiornika dolnego pionowa rura połączona jest z tuleją kołnierzową osadzoną w otworze pokrywy obramowanej w której również zamocowana jest tuleja kołnierzowa, której krawędź jest poniżej lustra wody. Kołnierzowa tuleja połączona jest pionowymi rurami do których zamocowane są stożkowe kierownice odwrotnie zainstalowane. W dole stożkowa kierownica osadzona jest w tulei dociskowej wchodzącej do otworu w środkowej płycie. Pod pokrywami przegradzającymi segmenty zbiorników wodnych są otwory dopływu wody, wlotu powietrza, a nad pokrywami są otwory spustu wody. Odmiana tłoka na tulei ma zamocowane stożki i pierścień ślizgowy nad którym jest uszczelka oraz profil przykręcony do kołpaka stożkowego z uchem. Kołpak stożkowy połączony jest tuleją z dnem w którym są widełki i profil. Na tulei osadzone są stożki. Wewnątrz tłoka jest styropian. Odmiana pionowej rury w zbiorniku wodnym na środkowej płycie ma zamocowaną czworokątną skrzynię która składa się z wąskich płyt i szerokich płyt do których zamocowane są ukośne kierownice zamknięte płytami kątowymi. Wewnątrz czworokątnej skrzyni poruszają się czworokątne tłoki z dwustronnymi ukośnymi łopatkami zamocowanymi wraz z segmentami na rurkach mających zamocowane ucha i widełki. Ukośne łopatki mają listwy uszczelniające. Odmiana turbiny pionowej ma zamocowane w zbiorniku wodnym na środkowej płycie dwie czworokątne skrzynie składające się z płyt do których zamocowane są ukośne kierownice zamknięte z boku płytami kątowymi przekazując parcie wody na czworokątne tłoki zgodnie z ich ruchem. Czworokątne tłoki posiadają dwustronnie ukośne łopatki mające listwy uszczelniające i segmenty zamocowane na rurkach łączonych przegubami. Koła górne i dolne opasuje zamknięty ciąg tłoków które wchodzą do szczelnie zamkniętego zbiornika wodnego zamocowanego do środkowej pokrywy. Ukośne łopatki mają listwy uszczelniające. Na górnej płycie zamocowane jest urządzenie do stałego napinania ciągu tłokowego i podnoszenia górnych kół. Odmiana czworokątnego tłoka na bocznych ścianach posiada czworokątne ukośne łopatki, profil i uszczelkę. Głowica tłoka przykręcona jest do płyty poprzecznej do której zamocowana jest płyta podłużna z widełkami. Na płycie podłużnej przykręcone są czworokątne ukośne łopatki z uszczelkami. W głowicy tłoka jest ucho. Przedmiot wynalazku w przykładach wykonania uwidoczniony jest na rysunku na którym Fig. 1 pokazuje przekrój podłużny turbiny pionowej, Fig. 2 pokazuje przekrój podłużny tłoków Fig. 3, Fig. 4 pokazują przekroje podłużne odmiany tłoków, Fig. 5 pokazuje przekrój podłużny stożków na stalowej linie, Fig. 6 pokazuje przekrój podłużny odmiany tłoka, Fig. 7 pokazuje przekrój podłużny wycinka koła, Fig. 8 pokazuje przekrój poprzeczny wycinka koła, Fig. 9 pokazuje przekrój podłużny odmiany pionowej rury, Fig. 10 pokazuje przekrój podłużny odmiany zbiornika wodnego, Fig. 10a przedstawia widok czołowy dużej stożkowej kierownicy, Fig. 10b przedstawia widok czołowy odmiany stożkowej kierownicy, Fig. 10c przedstawia przekrój podłużny odmiany stożkowej kierownicy, Fig. 11 pokazuje przekrój podłużny wycinka odmiany tłoka, Fig. 12 pokazuje przekrój podłużny wycinka zbiornika wodnego, Fig. 13 pokazuje przekrój podłużny odmiany tłoka, Fig. 14 pokazuje przekrój podłużny odmiany zbiornika wodnego, Fig. 15 pokazuje przekrój podłużny odmiany zbiornika wodnego, Fig. 16 pokazuje przekrój podłużny kolejnej odmiany zbiornika wodnego, Fig. 17 pokazuje widok wycinka koła, Fig. 17a pokazuje przekrój podłużny wycinka tego koła, Fig. 18 pokazuje przekrój podłużny odmiany tłoka, Fig. 19 pokazuje przekrój poprzeczny odmiany pionowej turbiny, Fig. 20 pokazuje przekrój podłużny odcinka tej turbiny, Fig. 21 pokazuje widok urządzenia do podnoszenia górnych kół, Fig. 22 pokazuje przekrój podłużny odmiany czworokątnego tłoka, Fig. 23 pokazuje widok z góry tego tłoka. Turbina pionowa według wynalazku składa się z górnego zbiornika wodnego 1 środkowego zbiornika wodnego 1a i dolnego zbiornika wodnego 1b w których porusza się zamknięty ciąg tłoków 4 opasujących górne koła 20 i dolne koła 20a. W środkowym zbiorniku wodnym 1b są cylindry 7c, 7b pomiędzy którymi są stożkowe kierownice 5a, 6a, natomiast z przeciwnej strony są cylindry 7, 7a pomiędzy którymi są odwrotnie ułożone stożkowe kierownice 5, 6 wewnątrz których poruszają się tłoki 4, które przechodzą na koło 20a z którego idą w górę do cylindra 7c oraz stożkowych kierownic 5a, 6a oraz do cylindra 7b połączonego z pionową rurą 2 z której tłoki 4 przechodzą na koła 20 mające na

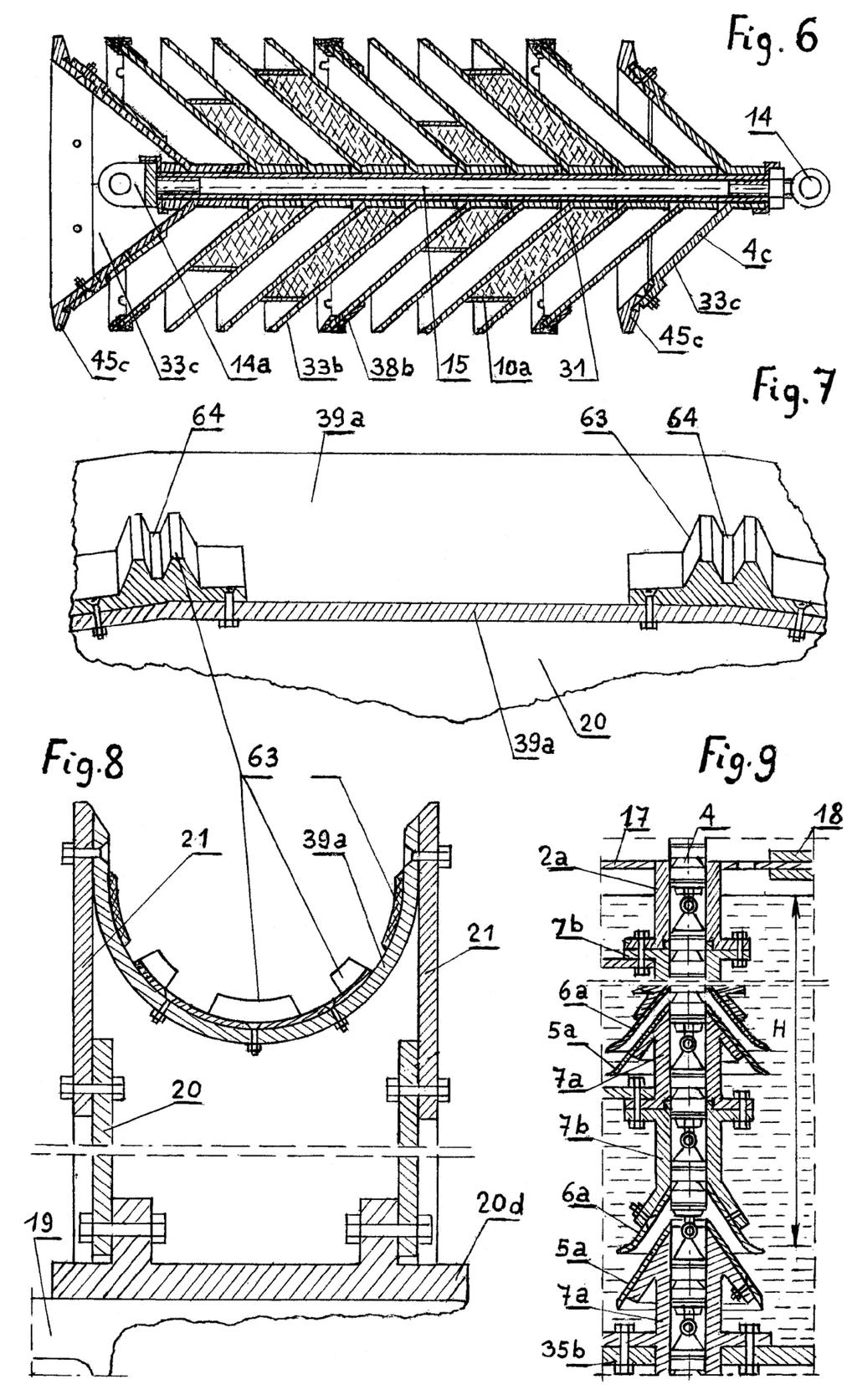

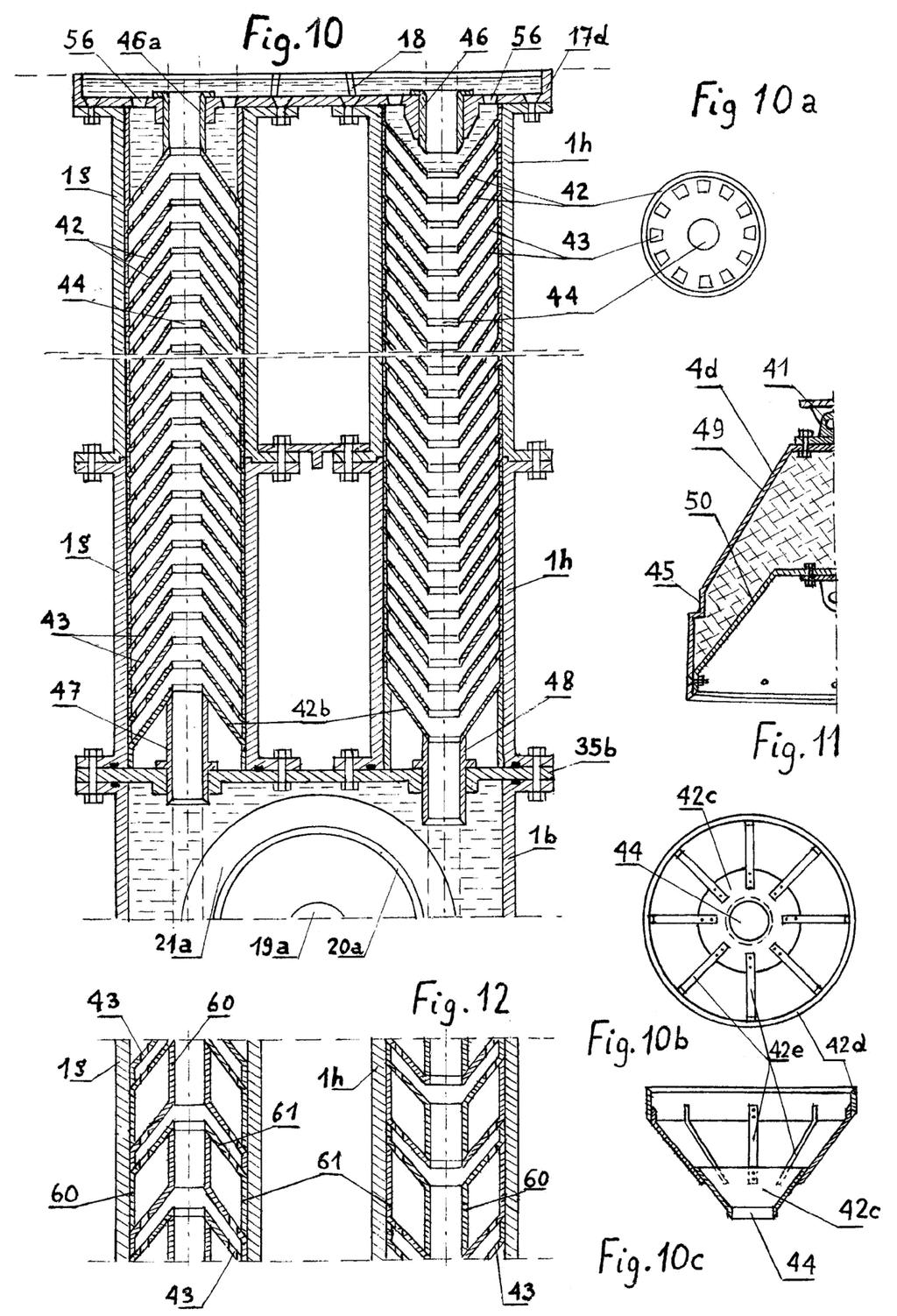

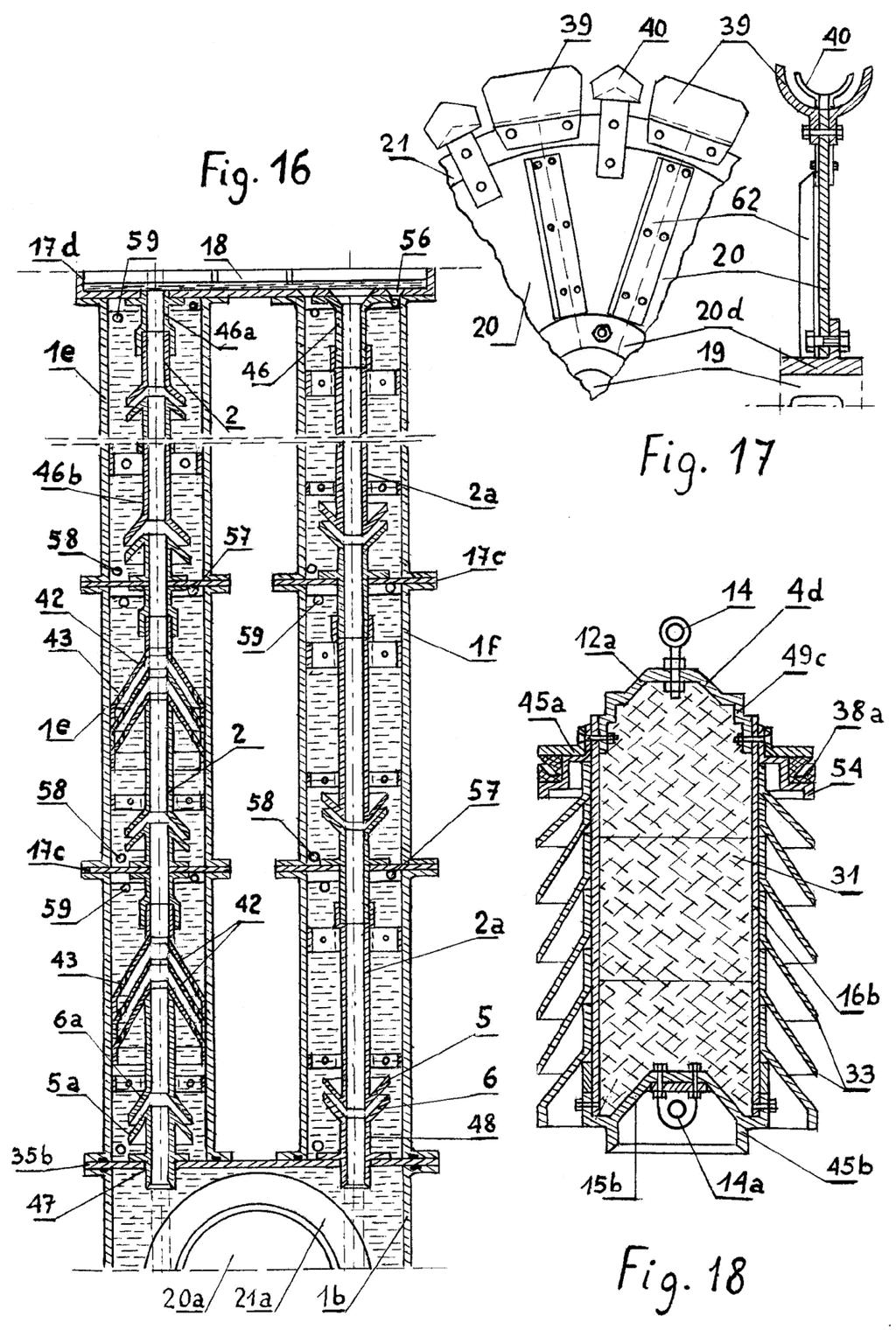

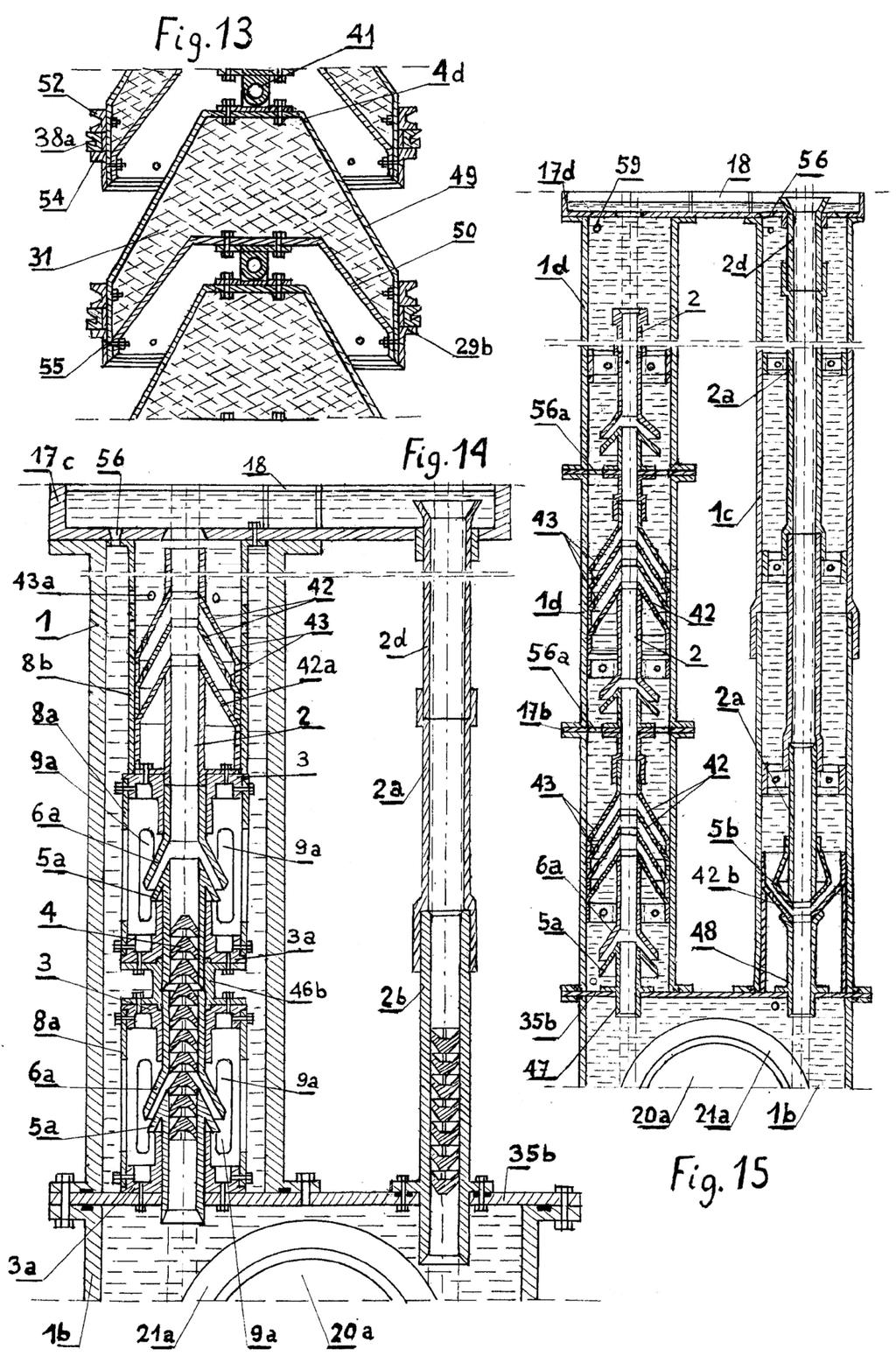

4 4 PL B1 wieńcu 21 koryta nośne 39 i korytka 40. Tłoki 4 składają się z półkolistych czasz 24, 25 połączonych rurką 15d. Uszczelka 30 jest w rowkach pierścieni ślizgowych 29 zamocowanych na obwodzie półkolistych czasz połączonych przegubami 41. Wewnątrz półkolistych czasz jest styropian 31. Do dolnej płyty 35 zamocowany jest dolny zbiornik wodny 1b z góry szczelnie zamknięty środkową płytą 35b do której zamocowana jest tarcza 3a połączona z mającym okna dolotowe 9 z korpusem 8, oraz z tarczą 3 cylindrem 7a oraz pionową rurą 2b zamocowaną do górnej płyty 35a posiadającej otwór 36. W górze zbiornik wodny 1 zamknięty jest pokrywą 17 do której zamocowany jest stojak 18 mający łożyska toczne 32 mocujące wał 19 z kołem 20 których korzystnie jest od dwóch do pięciu. W małych korytkach są występy kontaktujące się z profilami na obwodzie tłoków. Odmiana tłoka 4a na tulei 16 ma zamocowane stożki 33 oraz pierścienie oporowe 10, pierścienie ślizgowe 29, uszczelki 38 dolegające do kołpaka stożkowego 12, a z dołu do dna 15b w którym jest zawór powietrzny 15c. Dno 15b, tuleja 16, kołpak stożkowy 12 razem połączone są rurką 15 posiadającą gwinty w których wkręcone są trzpienie ucha 14 i widełek 14a. Na rurce 15 są rurki dystansowe 15a, przedzielane tarczami 11. Odmiana tłoka 4b na rurce 15 osadzone ma stożki 33b, rurki dystansowe 15a, dno głowicy 51 dolegające do tulei 16a na obwodzie której jest uszczelka 38a oraz stożki 33a, kołpak stożkowy 12a posiadający centrycznie zamocowaną rurkę 15 na której są pierścienie dystansowe 15a oraz grubościenny stożek 33c mający na obrzeżu pierścień ślizgowy 29a oraz uszczelkę 35b. Na głowicy 4b są profile 20, 20a natomiast w rurce 15 wkręcone jest ucho 14 i widełki 14a. Odmiana ciągu tłokowego ma na stalowej linie 22 centrycznie osadzone stożki 33c mające na obrzeżu uszczelki 38b, a wewnątrz wypukłą podkładkę 53 i styropian 31 oraz dwudzielne złącze mocujące końce stalowej liny. Odmiana tłoka 4c na rurze 15 ma osadzone stożki 33b przedzielane pierścieniami oporowymi 10a za którymi jest styropian 31. Skrajne grubościenne stożki 33c mają profile 45c kontaktujące się z wrębami 64 pomiędzy zębami łukowymi 63 wykonanymi na kołach 20. Na obrzeżach stożków 33b są uszczelki 38b, a w rurce 15 jest wkręcone ucho 14 i widełki 14a. Odmiana zbiornika wodnego 1g zamocowana jest na środkowej płycie 35b mająca otwór w którym zamocowana jest tuleja z kołnierzem 47 nad którą szeregowo osadzone są stożkowe kierownice 42 mające okna 43 oraz centrycznie wykonane otwory 44 i obrzeża które dolegają do wewnętrznej powierzchni zbiornika wodnego 1g. Górna stożkowa kierownica 42 jest pod tuleją z kołnierzem 46a osadzonej w otworze płyty obramowanej 17d mającej otwory 56. W drugim zbiorniku wodnym 1h stożkowe kierownice 42 są odwrotnie ułożone z których górna stożkowa kierownica 42 dolega do tulei z kołnierzem 46 osadzonej w otworze pokrywy obramowanej 35b wewnątrz której jest woda. Dolna stożkowa kierownica dolega do tulei dociskowej osadzonej w otworze środkowej płyty 35b. Pomiędzy stożkowymi kierownicami w otworach 44 przesuwają się tłoki 4d, lub 4a. Na wewnętrznej krawędzi wokół otworu 44 są uszczelki. Odmiana zbiornika wodnego nad pokrywą obramowaną 17d ma koła 20a, natomiast w pokrywie 35b są otwory w których zamocowane są cylindry 7, 7c połączone półkolistą rurą w której poruszają się tłoki 4. Odmiana zbiornika wodnego 1g ma stożkowe kierownice z rurami 60 i stożkowe kierownice oporowe 61. W zbiorniku wodnym 1h są takie same lecz odwrotnie ułożone stożkowe kierownice. Kolejna odmian tłoka 4d składa się z segmentu wewnętrznego 50 oraz segmentu zewnętrznego 49 posiadającego na obwodzie pierścień z wrębem 52 uszczelkę 38a oraz pierścień ślizgowy 29b połączony z segmentem wewnętrznym 50 nad którym jest styropian 31. Przeguby 41 łączą tłoki 4d. Na segmencie zewnętrznym 49 jest profil 55. Odmiana stożkowej kierownicy 42c z kołnierzem ma promieniowo zamocowane płaskowniki 42e połączone z pierścieniem 42d dolegającym do wewnętrznej powierzchni zbiorników wodnych 1g, 1h. Odmiana zbiornika wodnego 1 posiada w otworze środkowej płyty 35b osadzoną tuleję ze stożkową kierownicą 5a nad którą jest stożkowa kierownica 6a oraz tarcza 3a połączona korpusem 8a, z tarczą 3, natomiast korpus 8a połączony jest z tuleją kołnierzową 46b ze stożkowymi kierownicami 5a, 6a. Do tarczy 3 zamocowana jest pionowa rura 2 nad którą są stożkowe kierownice 42a, oraz 42 z okienkami 43. Stożkowe kierownice 42 z okienkami 43 osadzone są w tulei 8b mającej otwory 43a. Zbiornik wodny zamknięty jest pokrywą obramowaną 17c z otworami 56. W otworze środkowej płyty 35b osadzona jest pionowa rura 2b połączona pionową rurą 2a, 2d która wchodzi do otworu w pokrywie obramowanej 17c w której znajduje się woda. Koniec rury 2d jest poniżej lustra wody.

5 PL B1 5 Kolejna odmiana zbiornika wodnego 1d zbudowana jest z segmentów z których dolny przykręcony jest do płyty 35b. Segmenty przedzielane są pokrywami 17b mającymi otwory 56a. Wewnątrz zbiornika wodnego 1d na płytach 17b zamocowana jest tuleja ze stożkową kierownicą 5a nad którą jest stożkowa kierownica 6a. Nad pionowymi rurami 2 są stożkowe kierownice 42 z okienkami 43. W otworze pokrywy obramowanej 17d wystająca ponad lustro wody jest pionowa rura 2d połączona rurami 2a, w zbiorniku wodnym 1c. Rura dolna 2a ma na końcu szczelnie osadzoną odwrotnie ułożoną stożkową kierownicę 5b rozszerzającą się w dół, a następnie zwężającą, pod którą znajduje się stożkowa kierownica 42b bez okienek osadzona w stożku tulei dociskowej 48 zamocowanej w otworze środkowej płyty 35b. Kolejna odmiana zbiornika wodnego 1e ma w środkowej płycie 35b osadzoną tuleję 47 z kołnierzem i stożkową kierownicą 5a nad którą jest stożkowa kierownica 6a oraz stożkowe kierownice 42 z okienkami 43, i kołnierzowe rury zamocowane do pokryw 17c szczelnie zamykających segmenty zbiorników wodnych 1e które ułożone są szeregowo. W ostatnim segmencie zbiornika wodnego pionowa rura 2 połączona jest z tuleją kołnierzową 46a która jest osadzona w otworze pokrywy obramowanej 17d do której również zamocowana jest tuleja z kołnierzem 46 połączona pionową rurą 2a na której są odwrotnie ułożone stożkowe kierownice 5, 6 z których dolna osadzona jest w tulei dociskowej 48 wchodzącej do otworu środkowej płyty 35b, a płyty 17c też szczelnie przegradzają segmenty zbiorników wodnych 1f w których są odwrotnie ułożone stożkowe kierownice 5, 6 oraz są otwory dopływu wody 59, otwory wlotu powietrza 57 oraz otwory spustu wody 58, i tak samo w zbiorniku wodnym 1e. Na wieńcach 21, 21a kół 20 i 20a są koryta nośne 39, 39a oraz korytka 40. Kolejna odmiana tłoka 4h posiada na tulei 16b zamocowane stożki 33 oraz pierścień ślizgowy 54 nad którym jest uszczelka 38a oraz profil 45a przykręcony do kołpaka stożkowego 12a posiadającego ucho 14. Z drugiej strony do tulei 16b przykręcone jest dno 15b z widełkami 14a i profilem 45b. Wewnątrz tłoka 4h jest styropian 31. Na górnej płycie 17 zamocowane są segmenty 94 z prowadnicami 95 oraz suwakami 96 w których osadzony jest wał 19 górnego koła 20. Suwaki 96 mają w dole widełki 97 z osią 98 mocującą tłoczyska 99 siłowników hydraulicznych 100 zamocowanych do segmentów 94 za pomocą czopów 101. W widełkach 97 na osi 98 zamocowane są ramiona 102 osadzone drugim końcem na sworzniach 103 w wyżłobieniach 104, i w dolnych suwakach 105 połączonych sprężynami 106. Odmiana turbiny pionowej posiada zamocowane na środkowej płycie 35b dwie czworokątne skrzynie 67 składające się z płyt 66 i płyt 65 oraz płyt 65a do których zamocowane są ukośne kierownice 68, 68a zamknięte z boków płytami kątowymi 70. Wewnątrz czworokątnej skrzyni poruszają się czworokątne tłoki 4e z dwustronnie ukośnymi łopatkami 71, 69 posiadające listwy uszczelniające 72 i segmenty 73 zamocowane na rurkach 15 w których są wkręcone ucha 14 i widełki 14a. Koła 20, 20a opasuje zamknięty ciąg tłoków 4e które wchodzą do szczelnie zamkniętego zbiornika wodnego 1b zamocowanego do środkowej pokrywy 35b. Odmiana czworokątnego tłoka 4f ma na bocznych płaszczyznach profil 45d oraz czworokątne ukośne łopatki 74 i uszczelkę 77. Głowica tłoka 4f przykręcona jest do płyty poprzecznej 76 do której zamocowana jest płyta podłużna 75 z widełkami 14. Na płycie podłużnej 75 przykręcone są czworokątne łopatki 69a mające uszczelki 72. W głowicy tłoka 4f jest ucho oraz styropian 31. Na wałach 19, 19a korzystnie zainstalowanych jest od dwóch do pięciu kół 20, 20a. Jeden koniec wału 19a połączony jest sprzęgłem zębatym z silnikiem elektrycznym, a drugi koniec tego wału połączony jest z prądnicą. Kąt ukośnych kierownic mierzonych do bocznej płaszczyzny i pionowej osi tłoków wynosi od 15 do 50. Czynnikiem roboczym może być również olej maszynowy gliceryna. Turbina pionowa w dolnym zbiorniku wodnym 1b w bocznych ścianach ma łożyska toczne 32a zamocowane na wale 19a. Rozruch turbiny dokonuje się za pomocą silnika elektrycznego zamocowanego do jednego końca wału 19a połączonego sprzęgłem zębatym i tak samo drugi koniec wału 19a połączony jest z prądnicą. Montowane na środkowej płycie 35b zbiorniki wodne mogą mieć różne układy stożkowych kierownic. Zbiorniki wodne na zewnętrznych ścianach mają izolację termiczną. Zastrzeżenia patentowe 1. Turbina pionowa, znamienna tym, że w górnym zbiorniku wodnym (1) środkowym zbiorniku wodnym (1a) i dolnym zbiorniku wodnym (1b) posiada zamknięty ciąg tłoków (4) opasujący

6 6 PL B1 górne koła (20) i dolne koła (20a), mająca w środkowym zbiorniku wodnym (1b) cylindry (7c) (7b) pomiędzy którymi są stożkowe kierownice (5a) (6a) oraz z przeciwnej strony cylindry (7) (7a) pomiędzy którymi są stożkowe odwrotnie ułożone kierownice (5) (6) wewnątrz których poruszają się w dół tłoki (4) przechodząc na koło (20a) z którego idą w górę do cylindra (7c) oraz stożkowych kierownic (5a) (6a) i do cylindra (7b) połączonego z pionową rurą (2), z której tłoki (4) przewodzą na koło (20) mające na wieńcu (21a) koryta nośne (39) i korytka (40) natomiast tłoki (4) składają się z półkolistych czasz (24) (25) połączonych rurką (15d), przy czym uszczelki (30) znajdują się w rowkach pierścieni ślizgowych (29) zamocowanych na obwodzie półkolistych czasz połączonych przegubami (41), a wewnątrz półkolistych czasz jest styropian (31), natomiast do dolnej płyty (35) zamocowany jest dolny zbiornik wodny (1b) z góry szczelnie zamknięty środkową płytą (35b) do której zamocowana jest tarcza (3a) połączona z mającym okna dolotowe (9) korpusem (8) z tarczą (3), cylindrem (7a) i pionową rurą (2b) zamocowaną do górnej płyty (35a) posiadającej otwór (36), a w górze zbiornik wodny (1) zamknięty jest pokrywą (17) do której zamocowany jest stojak (18) mocujący łożyska toczne (32) oraz wał (19) z kołem (20) których korzystnie jest od dwóch do pięciu. 2. Turbina pionowa według zastrz. 1, znamienna tym, że tłok (4a) na tulei (16) ma zamocowane stożki (33) oraz pierścienie oporowe (10), pierścienie ślizgowe (29), uszczelki (38) z góry dolegające do kołpaka stożkowego (12), a z dołu do dna (15b) mającego zawór powietrzny (15c), przy czym dno (15b), tuleja (16), kołpak stożkowy (12) razem połączone są centrycznie osadzoną rurką (15) posiadającą wewnątrz na końcach gwinty do których wkręcone są trzpienie ucha (14) i widełek (14a), a na rurce (15) są rurki dystansowe (15a) przedzielane tarczami (11). 3. Turbina pionowa według zastrz. 1 albo 2, znamienna tym, że tłok (4b) na rurce (15) osadzone ma stożki (33b), rurki dystansowe (15a) z dnem (51), a na obwodzie tulei (16a) jest uszczelka (38a), stożki (33a), kołpak stożkowy (12a) posiadający centrycznie zamocowaną rurkę (15) na której są pierścienie dystansowe (15a) oraz grubościenny stożek (33c) mający na obrzeżu pierścień ślizgowy (29a) i uszczelkę (38b), a na głowicy (4b) są profile (45) (45b) kontaktujące się występami na wieńcach kół (20) (20a), natomiast w rurce (15) wkręcone jest ucho (14) i widełki (14a). 4. Turbina pionowa według zastrz. 1 albo 3, znamienna tym, że na stalowej linie (22) centrycznie osadzone są stożki (33c) mające na obrzeżach uszczelki (38b), a wewnątrz wypukłą podkładkę (53) i styropian (31), natomiast dwudzielne złącze (23) łączy końce stalowej liny (22). 5. Turbina pionowa według zastrz. 1 albo 3, znamienna tym, że tłok (4c) na rurce (15) ma osadzone stożki (33b) przedzielane pierścieniami oporowymi (10a) za którymi jest styropian (31), natomiast skrajne grubościenne stożki (33c) mają profile (45c) kontaktujące się z wrębami (64) pomiędzy zębami łukowymi (63) wykonanymi w korytach (39a) połączonych z wieńcami (21) na kołach (20), przy czym na obrzeżach stożków (33b) są uszczelki (38b), a na końcach rurki (15) wkręcone jest ucho (14) i widełki (14a). 6. Turbina pionowa według zastrz. 1, znamienna tym, że posiadająca centrycznie wykonany otwór (44) stożkowa kierownica (42c) połączona jest biegnącymi promieniowo płaskownikami (42e) z pierścieniem (42d). 7. Turbina pionowa według zastrz. 1 albo 2, znamienna tym, że w otworze pokrywy (35b) osadzona jest tuleja z kołnierzem (47) nad którą szeregowo osadzone są stożkowe kierownice (42) z okienkami (43) mające centrycznie wykonane otwory (44), a okienka (43) są przy obrzeżach dolegających do wewnętrznej powierzchni zbiornika wodnego (1g), przy czym górna z okienkami (43) stożkowa kierownica (42) dolega do tulei z kołnierzem (46a) osadzonej w otworze pokrywy obramowanej (17d) mającej otwory (56), natomiast w drugim zbiorniku wodnym (1h) z okienkami (43) stożkowe kierownice (42) są odwrotnie ułożone, z których górna z okienkami (43) stożkowa kierownica (42) jest pod tuleją z kołnierzem (46) która osadzona jest w otworze pokrywy obramowanej (35b) wewnątrz której jest woda, natomiast dolna stożkowa kierownica (42b) dolega do tulei dociskowej osadzonej w otworze środkowej płyty (35b), a pomiędzy stożkowymi z okienkami (43) kierownicami (42) w otworach (44) przesuwają się tłoki (4) mające na obwodzie gładką powierzchnię i profil (45), przy czym wokół otworu (44) stożkowe kierownice (42) na wewnętrznej krawędzi mają uszczelki, a wewnątrz tulei kołnierzowej (47) i tulei dociskowej (48) są ułożone szeregowo pierścieniowe

7 PL B1 7 poliamidowe uszczelki, gdy poruszają się w nich tłoki (4d) o gładkiej obwodowej powierzchni bez uszczelek. 8. Turbina pionowa według zastrz. 7, znamienna tym, że wewnątrz zbiornika wodnego (1g) są stożkowe kierownice (60) z rurami i stożkowe kierownice oporowe (61), a w zbiorniku wodnym (1h) są takie same lecz odwrotnie ułożone stożkowe kierownice (6c). 9. Turbina pionowa według zastrz. 1 albo 2, znamienna tym, że tłok (4d) składa się z segmentu wewnętrznego (50) oraz segmentu zewnętrznego (49) posiadającego na obwodzie pierścień z wrębem (52), uszczelkę (38a), profil (55) i pierścień ślizgowy (29b) połączony z segmentem wewnętrznym (50) nad którym jest styropian (31), natomiast przeguby (41) łączą tłoki (4d). 10. Turbina pionowa według zastrz. 1 albo 2, znamienna tym, że w otworze środkowej płyty (35b) osadzona jest tuleja ze stożkową kierownicą (5a) nad którą jest stożkowa kierownica (6a) zamocowana w tarczy (3) połączonej z mającym okna dolotowe (9a) korpusem (8a) z tarczą (3a) natomiast korpus (8a) połączony jest z tuleją kołnierzową (46b) na której zamocowana jest druga tarcza (3a) nad którą są stożkowe kierownice (5a) (6a), a do tarczy (3) zamocowana jest pionowa rura (2) nad którą w korpusie (8b) osadzona jest stożkowa kierownica (42a) oraz z okienkami (43) stożkowe kierownice (42), przy czym zbiornik wodny (1) zamknięty jest pokrywą obramowaną (17c) mającą otwory (56), natomiast w otworze środkowej płyty (35b) osadzona jest pionowa rura (2b) połączona pionową rurą (2a) (2d) która wchodzi do otworu w pokrywie obramowanej (17c) w której znajduje się woda, przy czym koniec rury (2d) jest poniżej lustra wody, a w pionowych rurach (2d), (2a), (2b), (2) oraz pomiędzy stożkowymi kierownicami przesuwają się tłoki (4d). 11. Turbina pionowa według zastrz. 1 albo 2, znamienna tym, że przykręcony do środkowej płyty (35b) składający się z segmentów zbiornik wodny (1d) przedzielony jest pokrywami (17b) mającymi otwory (56a), a wewnątrz zbiornika wodnego (1d) na płytach (17b) zamocowana jest tuleja ze stożkową kierownicą (5a) nad którą jest stożkowa kierownica (6a), natomiast nad pionowymi rurami (2) są stożkowe kierownice (42), a w otworze pokrywy obramowanej (17d) wystająca ponad lustro wody jest w zbiorniku wodnym (1c) pionowa rura (2d) połączona rurami (2a), z których dolna ma na końcu szczelnie osadzoną odwrotnie ułożoną stożkową kierownicę (5b) rozszerzająca się w dół, a następnie zwężającą pod którą znajduje się stożkowa kierownica (42b) osadzona w stożku tulei dociskowej (48) zamocowanej w otworze środkowej płyty (35b), przy czym w pionowych rurach (2) (2d) pomiędzy stożkowymi kierownicami (5b) (42b) oraz (5a) (6a) (42) przesuwają się tłoki (4d) mające na tulei (16b) zamocowane stożki (33) oraz pierścień ślizgowy (54) nad którym jest uszczelka (38a) oraz profil (45a) przykręcony do kołpaka stożkowego (12a) posiadającego ucho (14), przy czym z drugiej strony do tulei (16b) przykręcone jest dno (15b) z widełkami (14a) i profilem (45b), a styropian (31) jest wewnątrz tłoka (4d) stanowiących zamknięty ciąg opasujący koła (20) nad pokrywą obramowaną (17d) oraz koła (20a) znajdujące się w zbiorniku wodnym (1b). 12. Turbina pionowa według zastrz. 1 albo 7, znamienna tym, że w środkowej płycie (35b) osadzona jest tuleja (47) z kołnierzem i stożkową kierownicą (5a) nad którą jest stożkowa kierownica (6a) oraz z okienkami (43) stożkowe kierownice (42) i kołnierzowe rury zamocowane do pokryw (17c) szczelnie zamykających segmenty zbiorników wodnych (1e), które ułożone są szeregowo, a w ostatnim segmencie zbiornika wodnego (1e) pionowa rura (2) połączona jest z tuleją kołnierzową (46a) która osadzona jest w otworze pokrywy obramowanej (17d) do której również zamocowana jest tuleja (46) z kołnierzem połączona pionową rurą (2a) na której są odwrotnie zainstalowane stożkowe kierownice (5) (6) z których dolna osadzona jest w tulei dociskowej (48) wchodzącej do otworu środkowej płyty (35b), a płyty (17c) też szczelnie przegradzają segmenty zbiorników wodnych (1f) w których są odwrotnie ułożone stożkowe kierownice (5) (6) oraz otwory dopływu wody (59), otwory wlotu powietrza (57) i otwory spustu wody (58), natomiast w zbiornikach (1e) (1f) przesuwają się tłoki (4) opasujące koła (20) (20a), przy czym na wieńcach (21), (21a) kół (20), (20a) są koryta nośne (39), (39a) oraz korytka (40), natomiast tłoki (4h) na tulei (16b) mają zamocowane stożki (33) oraz pierścienie ślizgowe (54) pomiędzy którymi są uszczelki (38a) oraz profile (45a) przykręcone do kołpaków stożkowych (12a) mające ucha (14) połączone z widełkami (14a) przykręconymi do dna (15b) z profilami (45b) a wewnątrz tłoków (4h) jest styropian (31).

8 8 PL B1 13. Turbina pionowa według zastrz. 1 albo 2, znamienna tym, że nad pokrywą obramowaną (17d) są koła (20a) natomiast w dole zbiornika wodnego w otworach pokrywy (35b) zamocowane są cylindry (7) (7c) połączone półkolistą rurą w której przesuwają się tłoki (4). 14. Turbina pionowa, znamienna tym, że osadzone w zbiorniku wodnym (1) (1a) na środkowej płycie (35b) dwie czworokątne skrzynie (67) składają się z płyt (66), (65) i płyt (65a) do których zamocowane są ukośne kierownice (68) (68a) zamknięte z boku płytami kątowymi (70) przekazując parcie wody na czworokątne tłoki zgodnie z kierunkiem ich ruchu, natomiast czworokątne tłoki (4e) posiadają dwustronnie ukośne łopatki (71) i (69) mające listwy uszczelniające (72) i segmenty (73) zamocowane na rurkach (15) z wkręconymi uchami (14) i widełkami (14a), a koła (20) (20a) opasuje zamknięty ciąg tłoków (4e), które wchodzą do szczelnie zamkniętego zbiornika wodnego (1b) zamocowanego do środkowej pokrywy (35b), natomiast na górnej płycie (17) zamocowane są segmenty (94) mające prowadnice (95) z suwakami (96) w których jest osadzony wał (19) górnego koła (20) przy czym suwaki (96) posiadają z dołu widełki (97) z osią (98) mocującą tłoczyska (99) silników hydraulicznych (100) zamocowanych do segmentów (94) za pomocą czopów (101), a w widełkach (97) na osi (98) zamocowane są ramiona (102) i drugim końcem osadzone na sworzniach (103) w wyżłobieniach (104) i w dolnych suwakach (105) połączonych sprężynami (106). 15. Turbina pionowa według zastrz. 14, znamienna tym, że czworokątny tłok (4f) na bocznych płaszczyznach posiada profil (45d) oraz czworokątne ukośne łopatki (74) i uszczelkę (77), przy czym głowica tłoka (4f) przykręcona jest do płyty poprzecznej (76) do której zamocowana jest płyta podłużna (75) z widełkami (14a), przy czym na płycie podłużnej (75) przykręcone są czworokątne ukośne łopatki (69a) mające uszczelki (72), a na głowicy tłoka (4f) jest ucho (14) oraz w głowicy tłoka (4f) jest styropian (31), natomiast na wałach (19) (19a) korzystnie zainstalowanych jest od dwóch do pięciu kół (20) (20a) przy czym tarcza hamulcowa jest na jednym końcu wału (19a) połączonym sprzęgłem zębatym z silnikiem elektrycznym służącym do rozruchu turbiny, i drugi koniec wału (19a) połączony jest z prądnicą, a kąt ukośnych kierownic mierzony do bocznej płaszczyzny i pionowej osi tłoków (4) (4f) korzystnie wynosi od 15 do 50, natomiast czynnikiem roboczym jest również lekki olej maszynowy i gliceryna.
