Części zamienne do systemów osiowych firmy JOST

Transkrypt

1 Części zamienne do osi DCA Części zamienne do systemów osiowych firmy JOST Engineered by Mercedes-Benz

2 Produkty do samochodów ciężarowych i przyczep W niniejszym katalogu można znaleźć następujące produkty Systemy osiowe DCA Systemy osiowe DLS 2

3 JOST od małego warsztatu do światowego potentata Historia firmy JOST nie różni się niczym szczególnym od początków innych przedsiębiorstw, które odniosły sukces po zakończeniu wojny. Na początku lat 50. dwóch wpływowych mieszkańców miasta Neu-Isenburg Hans Breuer i Joseph Steingass rozpoczęło produkcję sprzęgów siodłowych ze staliwa, inspirując się ciągnikami siodłowymi z naczepami wykorzystywanymi przez amerykańskie wojsko stacjonujące we Frankfurcie. W 1955 r. złożyli wniosek patentowy, a pięć lat później otrzymali homologację. Fakt ten doprowadził do szybkiej przemiany tego, co było kuźnią produkującą bieżnie łożyska kulkowego (obrotnice) w świetnie prosperującą firmę, która od tamtego czasu nieustannie zajmuje pozycję lidera w branży. Otwarcie na zagraniczne rynki, które miało miejsce już w latach 60., również przyczyniło się w znacznym stopniu do imponującego rozwoju przedsiębiorstwa. Firma JOST jest obecnie reprezentowana na każdym kontynencie i posiada 16 zakładów produkcyjnych i 11 biur sprzedaży. Początek nowego tysiąclecia postrzegany jest jako kolejny kamień milowy w historii przedsiębiorstwa. Technologia produkcyjna i gama produktów zostały gruntownie zmodernizowane, a przejęcie firmy JOST przez inwestorów potrafiących umiejętnie inwestować umożliwiło nabycie określonych spółek. Dziś trudno wyobrazić sobie rynek samochodów ciężarowych i przyczep bez Grupy JOST i jej czterech marek JOST, ROCKINGER, TRIDEC i Edbro, która jest światowym dostawcą podzespołów i systemów. Tak jak główna siedziba firmy w Neu-Isenburgu nadal stoi na fundamentach starej kuźni, tak podstawa sukcesu firmy JOST nieustannie opiera się na cechach, które stały się częścią DNA firmy od pierwszych chwil jej istnienia, a są nimi wyjątkowe usługi inżynieryjne dla produktów pożądanych przez rynek, współpraca i odważne decyzje. Kontakt: JOST, Siemensstraße 2, Neu-Isenburg Niemcy tel.: , faks: jost-sales@jost-world.com 3

4 Spis treści Zawartość Wprowadzenie strona 6 7 Oryginalne części zamienne dla osi DCA Mercedes-Benz i JOST 5 Identyfikacja osi firmy JOST 7 Części zamienne do osi DCA strona 8 27 Części zamienne firmy JOST do osi DCA 9 Oś / belka osi 10 Belka osi 11 Piasta koła 12 Połączenie z zawieszeniem z przodu 13 Połączenie z zawieszeniem z tyłu 14 Hamulec SN6-19,5" 16 Hamulec SN7-22,5" 17 Hamulec SK7-22,5" 18 Hamulec JOST DCA-L7-22,5" 19 Siłowniki hamulcowe 20 DCA AIRMASTER (oś ze zbiornikiem sprężonego powietrza) 21 DCA STEERMASTER (oś kierowana) 22 Podnośnik dwustronny 24 Podnośnik dwustronny typu kołyska 26 Podnośnik środkowy 27 4

5 Spis treści Zawartość Części zamienne do osi DLS strona Części zamienne firmy JOST do osi DLS 29 Części osie do osi DLS 30 Piasta koła model 9 t, łożyskami kompaktowymi 31 Piasta koła model 10,5 t z ułożyskowaniem konwencjonalnym 32 Hamulec SN6-19,5" 33 Hamulec SN7-22,5" 34 Hamulec SK7-22,5" 35 Hamulec JOST DCA-L7-22,5" 36 Siłowniki hamulcowe 37 Zawieszenie pneumatyczne kod zamówieniowy 700, wysokość jazdy Zawieszenie pneumatyczne kod zamówieniowy 7, wysokość jazdy Zawieszenie pneumatyczne kod zamówieniowy 702, wysokość jazdy 355/4 42 Zawieszenie pneumatyczne kod zamówieniowy 710, wysokość jazdy 215/ Zawieszenie pneumatyczne kod zamówieniowy 711, wysokość jazdy Zawieszenie pneumatyczne kod zamówieniowy 715, wysokość jazdy 250/ Zawieszenie pneumatyczne kod zamówieniowy 720, wysokość jazdy 280/ Zawieszenie pneumatyczne kod zamówieniowy 730, wysokość jazdy 375/ Zawieszenie pneumatyczne kod zamówieniowy 731, wysokość jazdy 385/335/ Zawieszenie pneumatyczne kod zamówieniowy 780, wysokość jazdy Zawieszenie pneumatyczne kod zamówieniowy 795, wysokość jazdy 485/ Oś kierowana DLS 60 Podnośnik dwustronny Trzpień 62 Podnośnik dwustronny Kołyska 64 Podnośnik środkowy 65 Lista referencyjna części strona Lista referencyjna części zamiennych Mercedes-Benz JOST 66 5

6 Części zamienne do osi DCA Mercedes-Benz i JOST do naczep i przyczep Natychmiastowy efekt: oryginalne części zamienne do osi do przyczep i naczep prostota i bezpieczeństwo produktów firmy JOST W styczniu 25 r. Grupa JOST przejęła firmę Mercedes Benz TrailerAxleSystems. Ruch ten uczynił firmę JOST jednym z wiodących producentów osi do naczep i przyczep w Europie. Od tego czasu dawny dział firmy Daimler Mercedes-Benz TrailerAxleSystems stał się częścią dostawcy notującego dynamiczny wzrost w branży pojazdów użytkowych i posiadającego właściwą pozycję na rynku globalnym. Fuzja przynosi wiele korzyści naszym klientom. Jedną z nich są szybkie i niezawodne dostawy oryginalnych części zamiennych za pośrednictwem sieci dystrybucyjnej firmy JOST. Co więcej, JOST przejmuje odpowiedzialność za dostarczanie oryginalnych części zamiennych do wszystkich osi do naczep i przyczep marki Mercedes-Benz. Oznacza to gwarantowaną jakość seryjnej produkcji oryginalnych części zamiennych przez firmę JOST jako producenta serii osi DCA. Tylko oryginalne części zamienne firmy JOST zapewniają bezpieczeństwo, wysoką wydajność i żywotność osi. 6 Firma JOST oferuje całą gamę części eksploatacyjnych w postaci zestawów naprawczych, aby zapewnić łatwiejsze zaopatrywanie w oryginalne części zamienne. Jako klient korzystasz z wiedzy i doświadczenia firmy, która jest liderem rynku części do samochodów ciężarowych i przyczep. Zapewniamy praktyczne zestawy i przyjazne dla użytkownika instrukcje montażu. Przykładowo, aby wymienić hamulce lub elementy podwozia wystarczy zamówić części w postaci zestawu w ramach jednego numeru zamówienia. Oryginalne części zamienne JOST, jak i części zamienne do osi do naczep i przyczep są dostarczane w charakterystycznym opakowaniu z hologramem zabezpieczającym. Tylko w taki sposób możesz mieć pewność, że naprawa zostanie przeprowadzona z jakością firmy JOST! W przypadku pytań dotyczących części zamiennych należy zwracać się do: JOST-Werke Deutschland GmbH tel.: , faks: jost-sales@jost-world.com

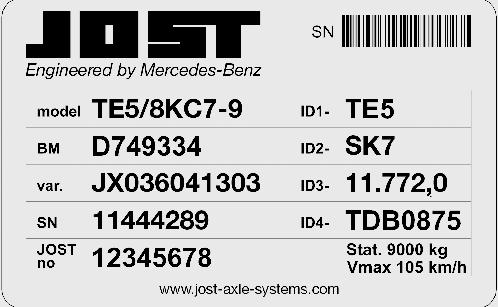

7 Części zamienne do osi DCA i DLS Identyfikacja osi firmy JOST Podział tabliczka znamionowa 1 2 TZ = Oś sztywna, odsadzenie 0 TE = Oś sztywna, odsadzenie 120 TL = Oś kierowana, odsadzenie (2, 3, 4)* = DBA / DLS 9 t 2 = DBA/DLS 10,5 t 8 = Seria osi DCA D D D D DCA WEIGHTMASTER, DCA MEGAMASTER, DCA PAVEMASTER, DCA RAILMASTER D D Wersja z systemem pompowania opon 1 2 D D DCA AIRMASTER 3 D7493 D DCA STEERMASTER 4 4 D D D7493 D D D D D D D DCA STEERMASTER 21 ułożyskowaniem konwencjonalnym DLS 9 t ułożyskowaniem konwencjonalnym DLS 10,5 t TDB 71 / 76 = Hamulec SN7-22,5" TDB 37 / 74 = Hamulec SN6-19,5" TDB 15 / 75 = Hamulec SK7-22,5" TDB 77 = Hamulec DCA-L7-22,5" Jeśli części zamiennych nie można zidentyfikować za pomocą tabliczki znamionowej, należy użyć numeru części Mercedes- Benz/JOST wytłoczonego na danym elemencie. Lista referencyjna zaczyna się na stronie 66. W przypadku pytań technicznych dotyczących naprawy należy zwracać się do: JOST Achsen Systeme GmbH tel.: , faks: service-axle@jost-world.com, * Stare numerowanie 7

8 Części zamienne do osi DCA 8

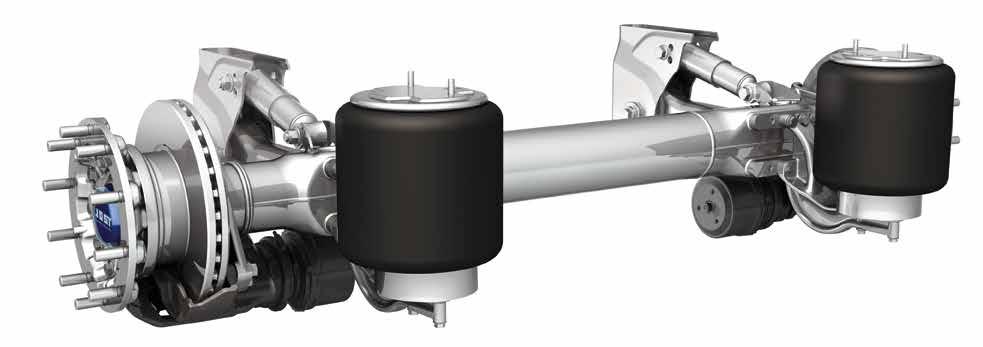

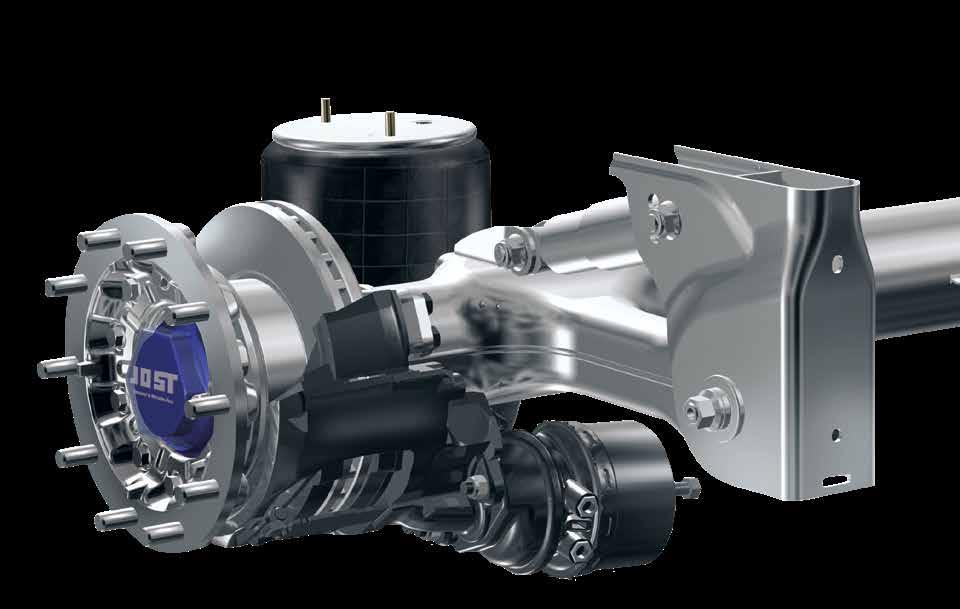

9 Części zamienne firmy JOST do osi DCA Części zamienne do osi DCA i DLS 1. DCA seria osi z wieloma korzyściami Seria osi DCA (ang. Durable Compact Axle, wytrzymała oś kompaktowa) zawdzięcza swoją nazwę belce osi kompaktowej. Łącząc w sobie wszystkie funkcje osi, tworzy ona kompaktową belkę osi, która jest niezwykle wytrzymała i lekka dzięki innowacyjnej konstrukcji. Oś składa się z wahacza wzdłużnego, belki osi, kołnierza hamulca i czopu osi, tworząc doskonały zespół. 2. Seria osi DCA 2.1 DCA WEIGHTMASTER DCA WEIGHTMASTER jest podstawowym produktem tej serii osi. Mała masa od ok. 381 kg w zależności od wersji w połączeniu z wytrzymałością, przewagą zastosowania mniejszej liczby podzespołów (dzięki konstrukcji skorupowej) i niewymagającymi konserwacji kompaktowymi łożyskami czynią z niej doskonały produkt do zastosowania w europejskim przemyśle transportowym. Dzięki modułowej budowie jest ona kompatybilna z niemal wszystkimi rodzajami przyczep, od naczep skrzyniowych po naczepy plandeki, wywrotki, cysterny i silosy. DCA WEIGHTMASTER jest kompatybilna z kołami 19,5" lub 22,5". 2.2 DCA MEGAMASTER Oś DCA MEGAMASTER została specjalnie zaprojektowana pod kątem naczep skrzyniowych o dużej ładowności i wysokości wewnętrznej 3 m. Ta oś i zawieszenie specjalnego przeznaczenia zostały stworzone dla potrzeb transportu wielkogabarytowego i pojazdów, które wymagają długiego skoku zawieszenia. Ta gama bazuje na innowacyjnych i sprawdzonych podzespołach osi z serii DCA. Mimo niskiego prześwitu, możliwe jest podjechanie pod rampy załadunkowe w celu dokonania załadunku i rozładunku towaru. 2.3 DCA PAVEMASTER Oś DCA PAVEMASTER wyposażona jest w zoptymalizowany wspornik miecha zawieszenia, który jest przeznaczony przede wszystkim do wywrotek współpracujących z rozściełaczem asfaltu. Oś DCA PAVEMASTER spełnia najwyższe normy, aby móc sprostać wymogom związanym z budową dróg. Dzięki nowej konstrukcji zmniejszono masę DCA PAVE- MASTER o 12 kg na oś. 2.4 DCA RAILMASTER Nowa oś DCA RAILMASTER została stworzona z myślą o transporcie drogowo-kolejowo-morskim. Jeśli naczepa skrzyniowa podnoszona jest przez dźwig, konwencjonalne miechy pneumatyczne mogą zostać uszkodzone podczas stawiana pojazdu na ziemię. Dlatego miechy pneumatyczne osi DCA RAILMASTER wyposażono w dwa elementy blokujące, które mogą się rozdzielić podczas podnoszenia bez powietrza i zapewnić optymalne położenie miechów podczas stawiania naczepy na ziemię. 2.5 DCA AIRMASTER Oś DCA AIRMASTER jako jedyna na świecie ma zdolność magazynowania sprężonego powietrza dla hamulców i zawieszenia pneumatycznego w belce osi. Nie wykorzystuje ona konwencjonalnych zbiorników ze sprężonym powietrzem, dzięki czemu oferuje ona więcej przestrzeni pod naczepą i jest lżejsza o 50 kg. Oś DCA AIRMASTER przeciera szlak dla nowych rozwiązań w dziedzinie konstrukcji pojazdów. 2.6 DCA STEERMASTER Idealny dodatek do serii osi DCA. Kąt skrętu wynoszący maksymalnie 21 stopni pozwala na łatwe pokonywanie zakrętów, a niewielka masa konstrukcji umożliwia transport większych ładunków. Ponadto oś kierowana zmniejsza zużycie opon i paliwa samochodu ciężarowego. Tak jak pozostałe osie z tej serii, DCA STEERMASTER bazuje na sprawdzonych podzespołach systemu modułowego DCA i z tego powodu oferuje wszechstronność, która odpowiada potrzebom transportowym. 9

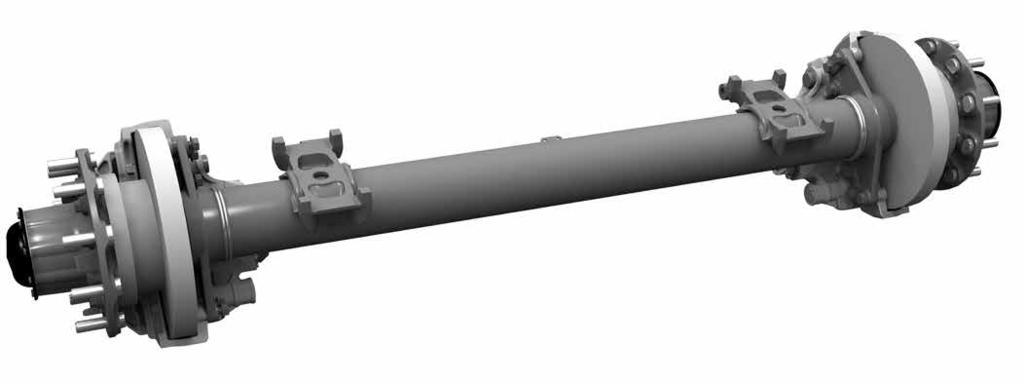

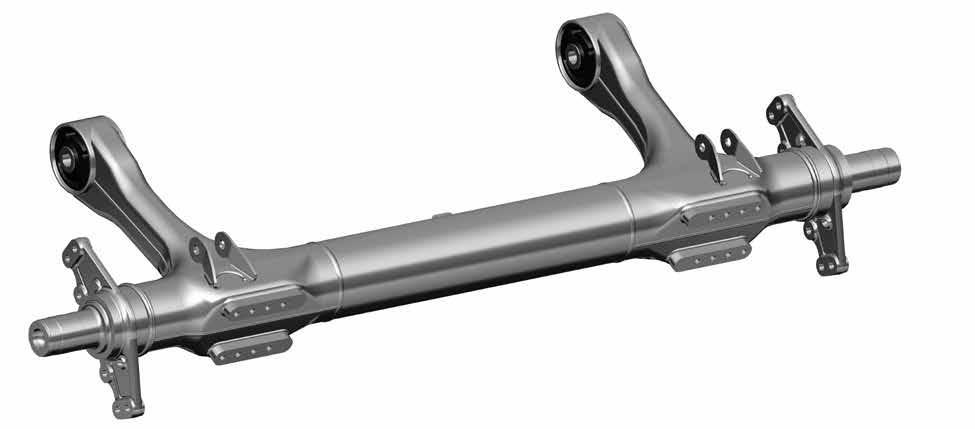

10 Części zamienne do osi DCA Oś / belka osi Części zamienne 1. Wymiana osi Kompletna oś wyposażona w piasty, hamulce oraz z zamontowanymi tulejami 3D (zakres dostawy, patrz ilustracja) Zapytaj w sieci dystrybucji. 2. Wymiana belki osi Możliwa wymiana belki osi ze wstępnie zamontowanymi tulejami 3D (zakres dostawy patrz ilustracja) Aby złożyć zamówienie na kompletne osie lub belkę osi, należy podać nr seryjny lub SN z tabliczki znamionowej zamocowanej na osi. Model lub opis osi są niewystarczające z powodu różnych specyfikacji. Podając tylko model i typ osi nie można zidentyfikować różnych kombinacji rozstawów kół i wahaczy zawieszenia a w konsekwencji nie można dobrać odpowiednich części zamiennych Jeśli zestaw wspornika miecha pneumatycznego nie jest uszkodzony, można go ponownie użyć dla osi DCA wykorzystujących połączenia śrubowe M14 dla tegoż wspornika miecha pneumatycznego (standard od 20 r.). Połączenia śrubowe zestawu wspornika miecha pneumatycznego należy zawsze wymienić! Jeśli w dalszym ciągu niemożliwe będzie ustalenie części zamiennej, należy skontaktować się z producentem pojazdu lub infolinią pomocy technicznej firmy JOST. W przypadku pytań dotyczących części zamiennych należy zwracać się do: JOST-Werke Deutschland GmbH tel: W przypadku pytań technicznych dotyczących naprawy należy zwracać się do: JOST Achsen Systeme GmbH tel.:

11 Części zamienne do osi DCA Belka osi Części zamienne Nazwa części Uwaga zamówienia Liczba na oś Belka osi ET120, RS20, FS1200 JAE Belka osi ET120, RS2040, FS1150 JAE Belka osi ET120, RS2040, FS1200 JAE Belka osi ET120, RS2040, FS1250 JAE Belka osi ET120, RS2040, FS1300 JAE Belka osi ET120, RS2090, FS1200 JAE Belka osi ET120, RS2090, FS1250 JAE Belka osi ET120, RS2090, FS1300 JAE Belka osi ET120, RS2090, FS1350 JAE Belka osi ET120, RS2140, FS1250 JAE Belka osi ET120, RS2140, FS1300 JAE Belka osi ET120, RS2140, FS1350 JAE Belka osi ET120, RS2140, FS1400 JAE Belka osi ET120, RS1990, FS1300 JAE Belka osi ET0, RS2040, FS1150 JAE Belka osi ET0, RS2040, FS1200 JAE Belka osi ET0, RS2090, FS1200 JAE Belka osi ET0, RS2090, FS1250 JAE Belka osi ET0, RS2140, FS1250 JAE Belka osi ET0, RS2140, FS1300 JAE Belka osi ET120, RS1940, FS1200 JAE Belka osi ET120, RS1990, FS1200 JAE Belka osi ET120, RS1990, FS1250 JAE Belka osi ET120-AIR, RS2040, FS1300 JAE Belka osi ET120-AIR, RS2090, FS1300 JAE Belka osi ET120-AIR, RS2140, FS1300 JAE Belka osi ET120-AIR, RS2140, FS1350 JAE Belka osi ET120-AIR, RS2140, FS1400 JAE Belka osi ET120-AIR, RS2040, FS1200 JAE Belka osi ET120-RFS, RS2090, FS1200 JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 02 Zestaw połączenia śrubowe, wspornik miecha pneumatycznego typu A, B, C, E 03 Połączenia śrubowe, wspornik miecha pneumatycznego typu D bez ilustracji, patrz str. 15 Zawieszenie, tył, pozycja 5 Zestaw Wspornik miecha pneumatycznego bez ilustracji, patrz str. 15 Zawieszenie, tył, pozycja 5 Zestaw Wspornik miecha pneumatycznego 04 Zestaw śrub bez ilustracji, patrz str. 13 Zawieszenie, przód, pozycja 6 Zestaw śrub JAE JAE JAE Wspornik zawieszenia i zestawy wspornika miecha pneumatycznego są montowane za pomocą procedury wykorzystującej moment obrotowy i kąt obrotu. Ich odkręcenie spowoduje naruszenie integralności połączeń śrubowych. Z tego powodu należy zastosować nowe śruby i pod żadnym pozorem nie należy ich ponownie wykorzystywać. 11

12 Części zamienne do osi DCA Piasta koła Części zamienne Nazwa części Uwaga zamówienia Liczba na oś Pierścień typu O Ø 142 JAE Nakrętka sześciokątna z kołnierzem M 80 x 1,5 RH (prawa strona) JAE Nakrętka sześciokątna z kołnierzem M 80 x 1,5 LH (lewa strona ) JAE Nakrętka koła M 22 x 1,5 JAE Nakrętka koła M 22 x 1,5 (x 10) JAE Nakrętka koła z kołnierzem M 22 x 1,5 JAE Nakrętka koła z kołnierzem M 22 x 1,5 (x 10) JAE Trzpień koła M 22 x 1,5 x 80 JAE Trzpień koła M 22 x 1,5 x 80 (x 10) JAE Pierścień ABS 90 zębów JAE Pierścień typu O Ø 80 JAE Śruba w zależności od rodzaju piasty/hamulca (patrz hamulce, pozycja 03) Zestawy naprawcze i modernizacyjne 12 Nazwa części Uwaga zamówienia Liczba na oś Zestaw pokrywa Typu gwiazda i pozycja JAE Zestaw pokrywa Typu JOST i pozycja JAE Zestaw piasta koła ET120 zawiera kompaktowe łożysko, pozycja i, dla modelu piasta koła, 26 i 28 (ostatnie 4 cyfry na części). 10 Zestaw piasta koła ET0 zawiera kompaktowe łożysko, pozycja i, dla modelu piasta koła (ostatnie 4 cyfry na części). 11 Pasta montażowa odporna na wysoką temp. Tuba 100 g, nie pokazana na rysunku JAE Pasta montażowa odporna na wysoką temp. Tuba 100 g (x 12), nie pokazana na rysunku JAE JAE JAE

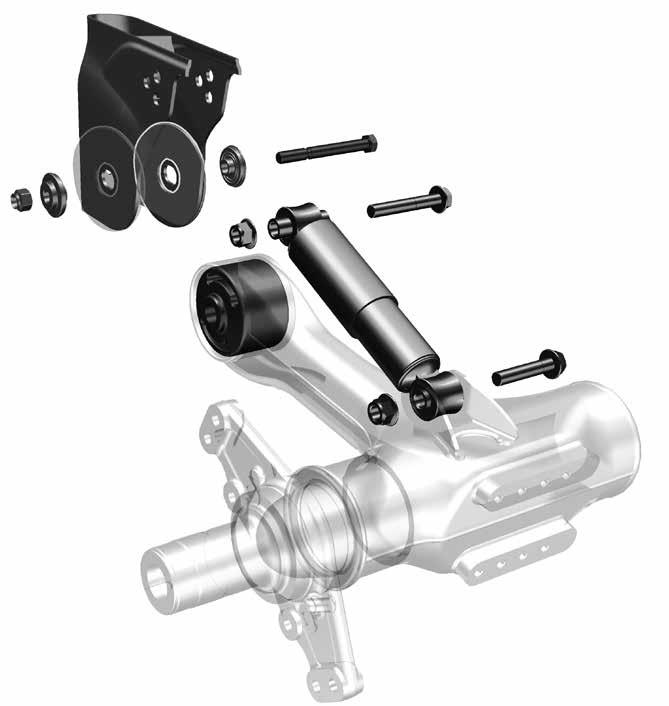

13 Części zamienne do osi DCA Połączenie z zawieszeniem z przodu Części zamienne Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 250 JAE Wspornik łożyskowy H = 325 JAE Wspornik łożyskowy H = 400 JAE Wspornik łożyskowy stal nierdzewna H = 250 JAE Wspornik łożyskowy stal nierdzewna H = 325 JAE Amortyzator krótki, 279 mm JAE Amortyzator długi, 294 mm JAE Podkładka dociskowa dla wspornika łożyskowego, stal JAE Podkładka dociskowa KTL, dla wspornika łożyskowego, stal nierdzewna JAE Tuleja łożyskowa 3D JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw tuleja łożyskowa 3D ze śrubą pozycja i 04 JAE

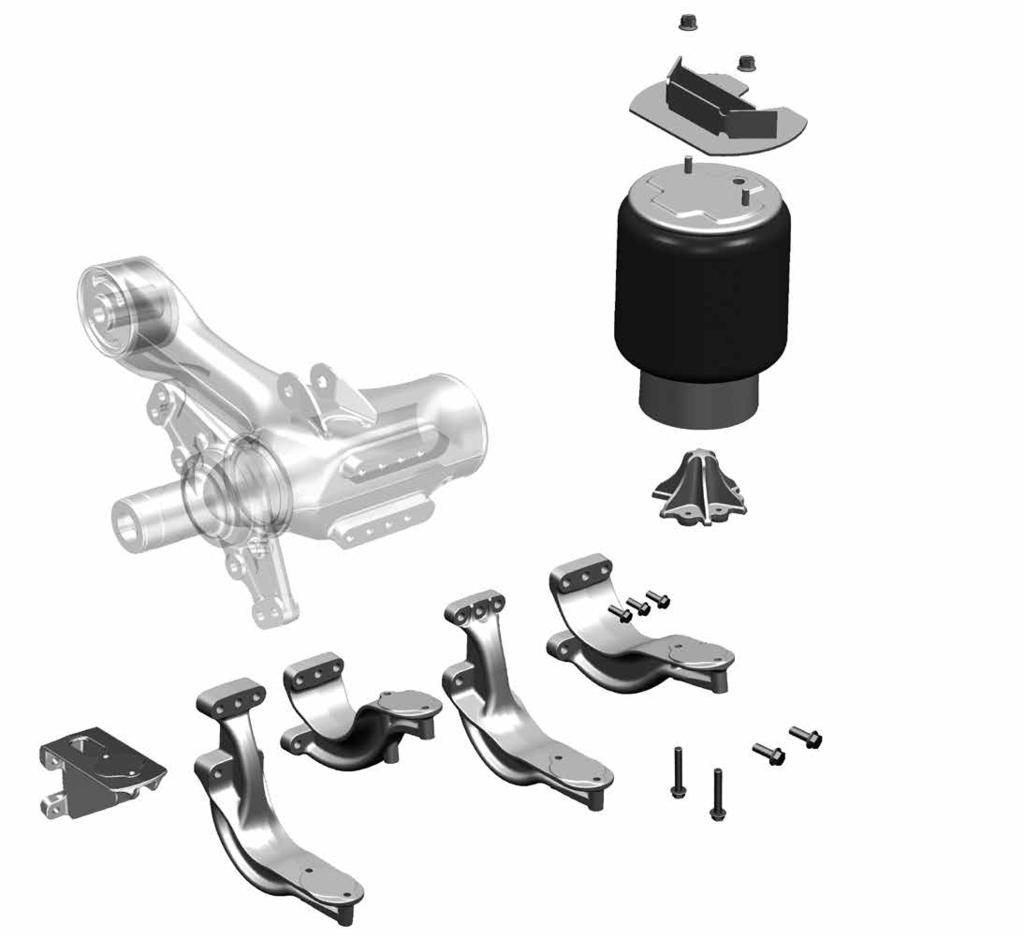

14 Części zamienne do osi DCA Połączenie z zawieszeniem z tyłu Części zamienne , Typu A 07, Typu C, Typu E, Typu B, Typu D 14

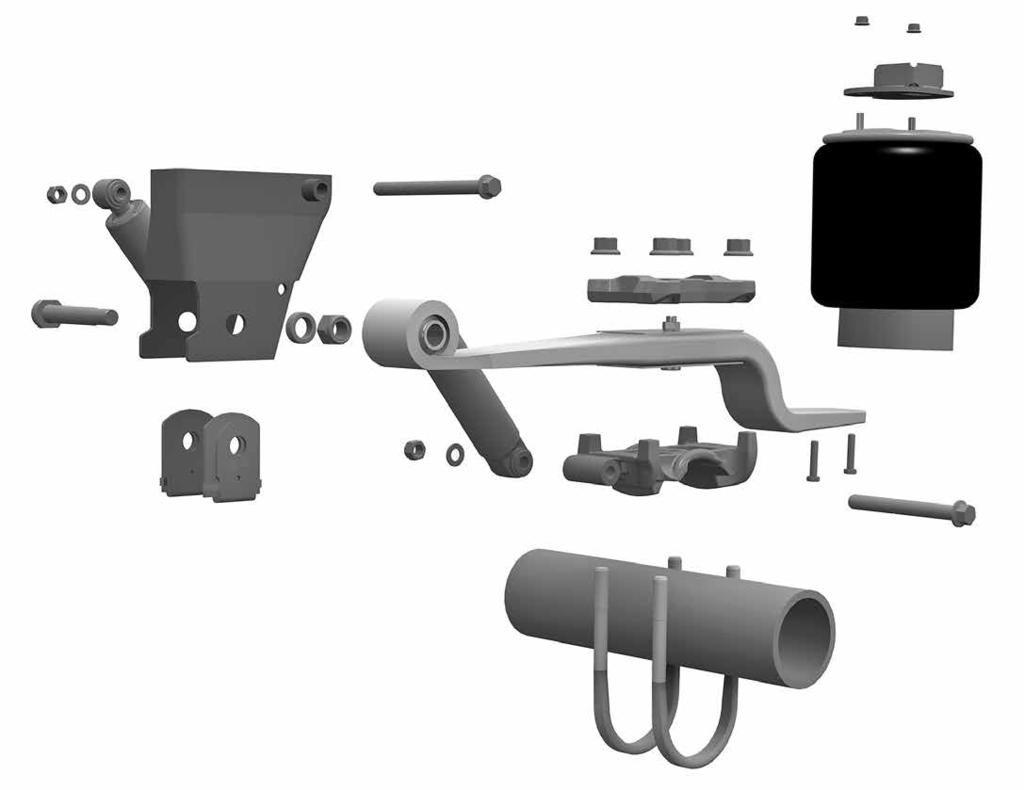

15 Części zamienne do osi DCA Połączenie z zawieszeniem z tyłu Części zamienne Nazwa części Uwaga zamówienia Liczba na oś Miech pneumatyczny 360 L (1D28f, 1T19L-11,5, C-M ) JAE Miech pneumatyczny 360 K (1D28a-13, 1T19L-7, C-M ) JAE Miech pneumatyczny 360 M ( 22* i V1DK28h-3) JAE Miech pneumatyczny 300 S ( 14*) JAE Miech pneumatyczny 300 I ( 25*) JAE Miech pneumatyczny 300 R ( 26*) JAE Stożek centrujący JAE Podpórka na miechu pneumatycznym H = 5 JAE Podpórka na miechu pneumatycznym H = 50 JAE Podpórka na miechu pneumatycznym H = 70 JAE Podpórka na miechu pneumatycznym H = 100 JAE Podpórka na miechu pneumatycznym H = 125 JAE Podpórka na miechu pneumatycznym H = 155 JAE Podpórka na miechu pneumatycznym H = 200 JAE Nakrętka M12 JAE * ostatnie 4 cyfry na części Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś Zestaw wspornik miecha pneumatycznego typu A M14, oznaczenie odlewane 1241 JAE Zestaw wspornik miecha pneumatycznego typu B M14, oznaczenie odlewane 1141 JAE Zestaw wspornik miecha pneumatycznego typu C M14, oznaczenie odlewane 1341 JAE Zestaw wspornik miecha pneumatycznego typu D M14, oznaczenie odlewane 1441 JAE Zestaw wspornik miecha pneumatycznego typu E M14, oznaczenie odlewane 1841 JAE Zestaw wspornik miecha pneumatycznego typu A M16, oznaczenie odlewane 41 JAE Zestaw wspornik miecha pneumatycznego typu B M16, oznaczenie odlewane 1541, 0941 JAE Zestaw wspornik miecha pneumatycznego typu C M16, oznaczenie odlewane 1041 JAE Zestaw połączenie śrubowe dla miechów Typu E JAE Zestaw połączenie śrubowe dla miechów Typu A, B, D JAE Zestaw połączenie śrubowe dla miechów Typu C JAE Zestaw połączenie śrubowe wspornika miecha pneumatycznego typu A, B, C, E Zestaw połączenie śrubowe wspornika miecha pneumatycznego typu D Zestaw połączenie śrubowe wspornika miecha pneumatycznego typu A, B, C Zestaw płyta odsadzająca miech pneumatyczny do wywrotki M14 JAE M14 JAE M16 JAE nie pokazano na rysunku JAE

16 Części zamienne do osi DCA Hamulec SN6-19,5" Części zamienne do typu SN6-19,5", TDB 37/ Nazwa części Uwaga zamówienia hamulca tarczowego typu SN6-19,5" Liczba na oś Wspornik zacisku hamulcowego JAE Tarcza hamulcowa 19,5" - 10 otworów JAE Śruba M14 x 1,5 x (x 10) używać z piastą koła model 26 i 28 (ostatnie 4 cyfry na części). Śruba M14 x 1,5 x (x 10) używać z piastą koła model i (ostatnie 4 cyfry na części) JAE JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia hamulca tarczowego typu SN6-19,5" Liczba na oś 04 Zestaw okładzin hamulcowych dla 1 osi JAE Zestaw docisk z mieszkiem falistym SN6, SN7, SK7 JAE Zestaw docisk z mieszkiem falistym SB6, SB7 JAE Zestaw rozwiązanie naprawcze docisku lewy JAE Zestaw rozwiązanie naprawcze docisku prawy JAE Zestaw uszczelek i prowadnic Miechy/otwarty sworzeń przesuwny (SN6, SB6, SB7) nie zostały JAE Zestaw czujnik ABS JAE Zestaw połączenie JAE Zestaw czujnik zużycia okładzin hamulcowych nie pokazano wersji z przewodami JAE

17 Części zamienne do osi DCA Hamulec SN7-22,5" Części zamienne do typu SN7-22,5", TDB 71/ Nazwa części Uwaga zamówienia hamulca tarczowego typu SN7-22,5" Liczba na oś Wspornik zacisku hamulcowego JAE Tarcza hamulcowa 22,5" JAE Śruba M14 x 1,5 x (x 10) używać z piastą koła model 26 i 28 (ostatnie 4 cyfry na części). Śruba M14 x 1,5 x (x 10) używać z piastą koła model i (ostatnie 4 cyfry na części) JAE JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia hamulca tarczowego typu SN7-22,5" Liczba na oś 04 Zestaw okładzin hamulcowych dla 1 osi JAE Zestaw docisk z mieszkiem falistym SN6, SN7, SK7 JAE Zestaw docisk z mieszkiem falistym SB6, SB7 JAE Zestaw rozwiązanie naprawcze docisku lewy JAE Zestaw rozwiązanie naprawcze docisku prawy JAE Zestaw uszczelek i prowadnic z łożyskiem ślizgowym DU (SN7, SK7) JAE Zestaw uszczelek i prowadnic Miechy/otwarty sworzeń przesuwny (SN6, SB6, SB7) nie zostały JAE Zestaw czujnik ABS JAE Zestaw połączenie JAE Zestaw czujnik zużycia okładzin hamulcowych nie pokazano wersji z przewodami JAE

18 Części zamienne do osi DCA Hamulec SK7-22,5" Części zamienne do typu SK7-22,5", TDB 15/ Nazwa części Uwaga zamówienia hamulca tarczowego typu SK7-22,5" Liczba na oś Wspornik zacisku hamulcowego JAE Tarcza hamulcowa 22,5" JAE Śruba M14 x 1,5 x (x 10) używać z piastą koła model 26 i 28 (ostatnie 4 cyfry na części). Śruba M14 x 1,5 x (x 10) używać z piastą koła model i (ostatnie 4 cyfry na części). JAE JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia hamulca tarczowego typu SK7-22,5" Liczba na oś 04 Zestaw okładzin hamulcowych dla 1 osi JAE Zestaw docisk z mieszkiem falistym SN6, SN7, SK7 JAE Zestaw rozwiązanie naprawcze docisku lewy JAE Zestaw rozwiązanie naprawcze docisku prawy JAE Zestaw uszczelek i prowadnic z łożyskiem ślizgowym DU (SN7, SK7) JAE Zestaw czujnik ABS JAE Zestaw połączenie JAE Zestaw czujnik zużycia okładzin hamulcowych nie pokazano wersji z przewodami JAE

19 Części zamienne do osi DCA Hamulec JOST DCA-L7-22,5" Części zamienne do typu DCA-L7-22,5", TDB Nazwa części Uwaga zamówienia hamulca tarczowego typu DCA-L7-22,5" Liczba na oś Wspornik zacisku hamulcowego JAE Tarcza hamulcowa 22,5" JAE Śruba M14 x 1,5 x (x 10) JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia hamulca tarczowego typu DCA-L7-22,5" Liczba na oś 04 Zestaw okładzin hamulcowych dla 1 osi JAE Zestaw miechy tłokowe JAE Zestaw rozwiązanie naprawcze docisku lewy JAE Zestaw rozwiązanie naprawcze docisku prawy JAE Zestaw uszczelek i prowadnic JAE Zestaw regulacji zacisku DCA-L7 JAE Zestaw czujnik ABS JAE Zestaw połączenie JAE Zestaw czujnik zużycia okładzin nie pokazano wersji z przewodami JAE hamulcowych 12 Zestaw narzędzi do naprawy zacisku nie pokazano na rysunku JAW

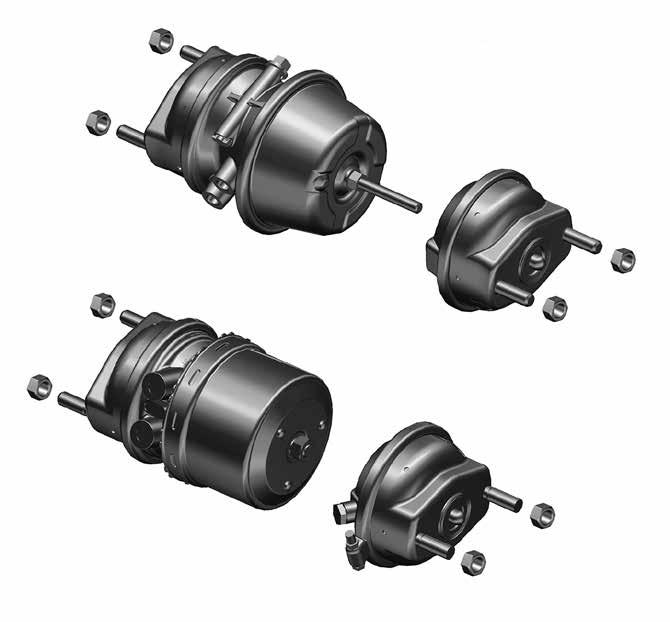

20 Części zamienne do osi DCA Siłowniki hamulcowe Części zamienne Nazwa części Uwaga/ Montaż patrząc w kierunku jazdy zamówienia Liczba na oś Membranowy siłownik hamulcowy 16" / lewy i prawy / zamknięty JAE Dwumembranowy siłownik hamulcowy 16/24" / lewy i prawy JAE Membranowy siłownik hamulcowy 16" / lewy i prawy / gwintowany JAE Membranowy siłownik hamulcowy 20" / lewy i prawy / gwintowany JAE Membranowy siłownik hamulcowy 22" / lewy i prawy / gwintowany JAE Membranowy siłownik hamulcowy 24" / lewy i prawy / gwintowany JAE Siłownik złożony 16/16" / lewy JAE Siłownik złożony 16/16" / prawy JAE Siłownik złożony 16/24" / lewy JAE Siłownik złożony 16/24" / prawy JAE Siłownik złożony 20/24" / lewy JAE Siłownik złożony 20/24" / prawy JAE Nakrętka M16 x 1,5 x 10.9 (x 2) JAE

21 Części zamienne do osi DCA DCA AIRMASTER (oś ze zbiornikiem sprężonego powietrza) Części zamienne Nazwa części Uwaga zamówienia Liczba na oś Korek JAE Złącze kontrolne JAE Zawór odwadniający JAE

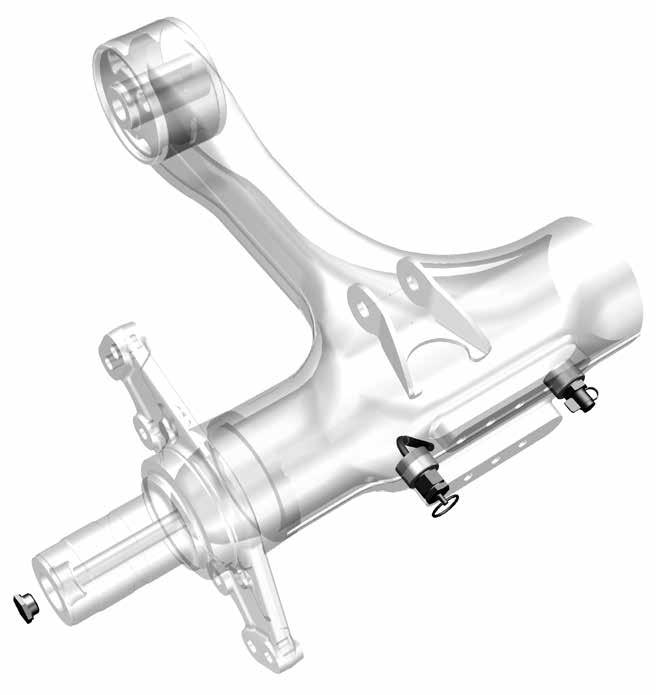

22 Części zamienne do osi DCA DCA STEERMASTER (Oś kierowana) Części zamienne

23 Części zamienne do osi DCA DCA STEERMASTER (Oś kierowana) Części zamienne Nazwa części Uwaga zamówienia Liczba na oś Zwrotnica lewy JAE Zwrotnica prawy (nie zostały) JAE Płyta złącza pneumatyczne - miech wyrównawczy - oś kierowana JAE Płyta Miech wyrównawczy - oś kierowana JAE Pokrywa Sworzeń zwrotnicy dolna JAE Pokrywa Sworzeń zwrotnicy górna JAE Sworzeń zwrotnicy JAE Nakrętka zaciskowa JAE Amortyzator drgań JAE Cylinder blokady JAE Miech wyrównawczy JAE Drążek kierowniczy do rozstawu kół 2040 JAE Drążek kierowniczy do rozstawu kół 2090 JAE Drążek kierowniczy do rozstawu kół 2140 JAE Tuleja łożyskowa 3D Również jako zestaw montażowy patrz pozycja 30 JAE Śruba M10 x JAE Śruba M12 x 1,5 x JAE Śruba M12 x 1,5 x JAE Śruba M10 x JAE Nakrętka M8 JAE Nakrętka M12 x 1,5 JAE Śruba M8 x JAE Śruba M10 x JAE Śruba M16 x 1,5 x JAE Śruba M20 x JAE Nakrętka M20 JAE Śruba M20 x 1,5 x JAE Nakrętka M20 x 1,5 JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 27 Zestaw dźwignia nastawcza JAE Zestaw mechanizm drążka kierowniczego JAE Zestaw łożyskowanie zwrotnicy JAE Zestaw tuleja łożyskowa 3D z zestawem śrub nie zostały, siehe 07 Połączenie z zawieszeniem z przodu JAE Zestaw s marowniczki z osłonami nie zostały JAE

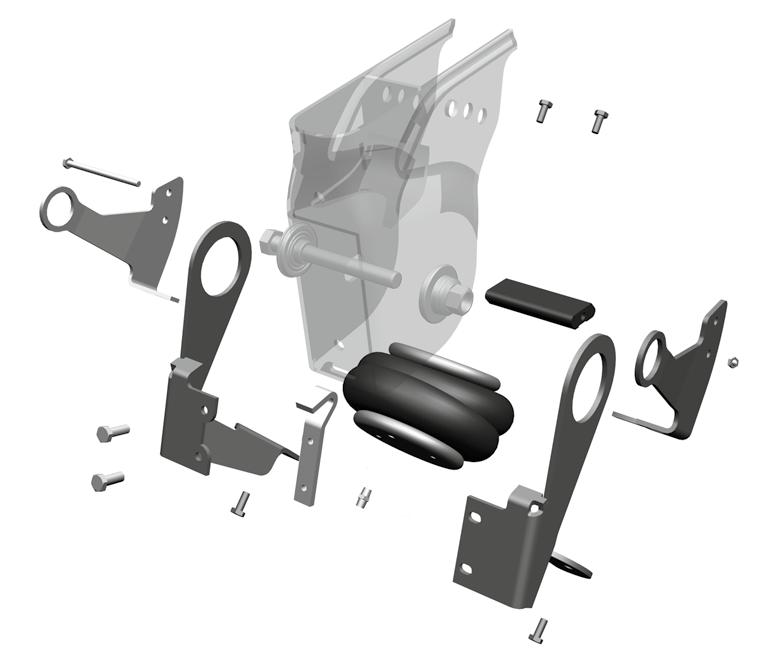

24 Części zamienne do osi DCA Podnośnik dwustronny Części zamienne do serii: ), wersja do 12 / Nazwa części Uwaga zamówienia Liczba na oś Gumowy ogranicznik JAE Miech pneumatyczny JAE Nakrętka M10 (x 2) JAE Przekładka JAE Śruba M10 x JAE Śruba M10 x (x 4) JAE Śruba M10 x (x 2) JAE Wspornik JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 09 Zestaw mocowanie miecha pneumatycznego JAE Zestaw wspornik prowadnicy miecha powietrznego 1) Ten podnośnik może być całkowicie zastąpiony za pomocą 2x JAE JAE

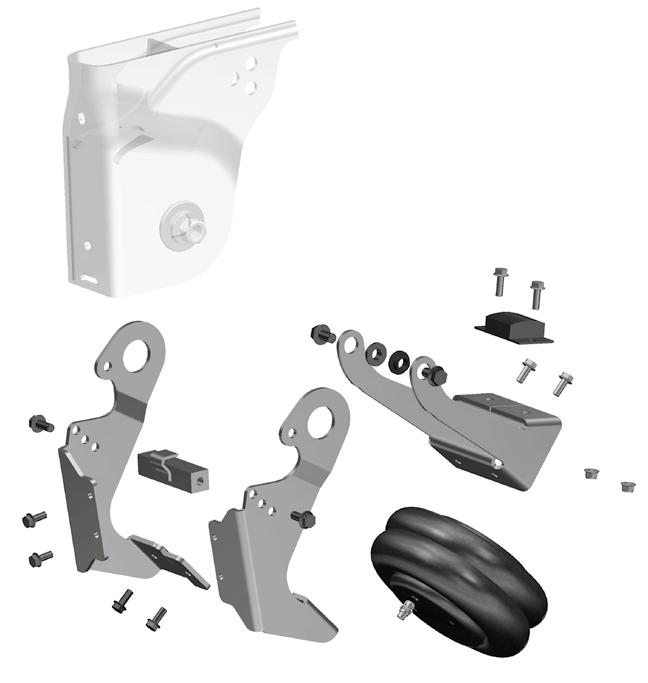

25 Części zamienne do osi DCA Podnośnik dwustronny Części zamienne do serii: 30 70, wersja od / zawarty w pozycji Nazwa części Uwaga zamówienia Liczba na oś Gumowy ogranicznik JAE Miech pneumatyczny JAE Nakrętka M10 (x 2) JAE Przekładka JAE Śruba M10 x JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś Zestaw mocowanie miecha pneumatycznego JAE Zestaw wspornik prowadnicy miecha JAE pneumatycznego Zestaw podnośnik na jedną stronę JAE

26 Części zamienne do osi DCA Podnośnik dwustronny Kołyska Części zamienne do serii: Nazwa części Uwaga zamówienia Liczba na oś Ramię podnośnika osi JAE Wspornik JAE Miech pneumatyczny Podnośnik typu kołyska JAE Gumowy ogranicznik JAE Podkładka dociskowa JAE Przekładka JAE Śruba M10 x (x 2) JAE Śruba M22 x 1,5 x JAE Nakrętka koła M22 x 1,5 JAE Podstawa miecha H = 295 (jeśli trzeba, można skrócić) JAE Śruba M8 x (x 4) JAE Śruba M10 x (x 4) JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 13 Zestaw dwustronny podnośnik typu kołyska nie pokazano 2 x 02, 2 x, 1 x 12 JAE

27 Części zamienne do osi DCA Podnośnik środkowy Części zamienne do serii: Nazwa części Uwaga zamówienia Liczba na oś Wahacz Podnośnik środkowy DCA JAE Miech pneumatyczny 300 S JAE Podpórka na miechu pneumatycznym H = 200 JAE Śruba M12 x JAE Nakrętka M12 JAE

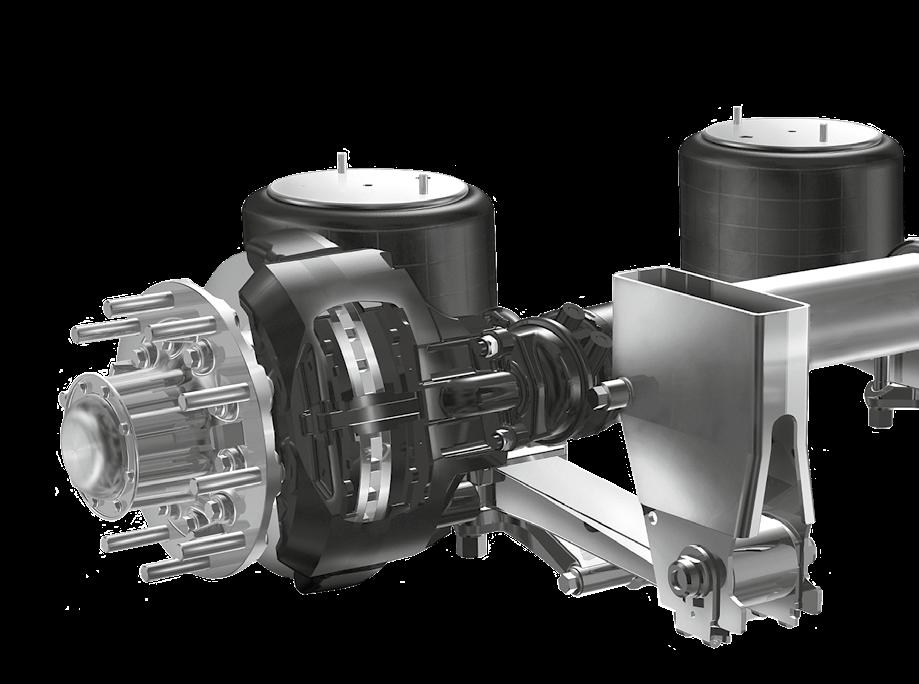

28 Części zamienne do osi DLS 28

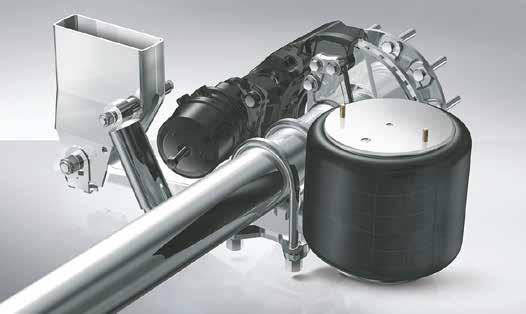

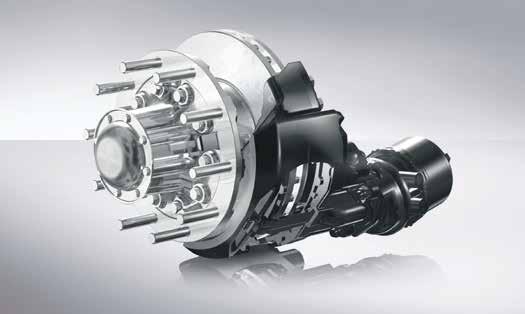

29 Części zamienne do osi DLS Części zamienne firmy JOST do osi DLS 1. DLS Durable Leaf Suspension konwencjonalny system resorowy. Osie z zawieszeniem DLS są idealnym rozwiązaniem do wszystkich naczep i przyczep o nacisku na oś 10,5 t. Konstrukcja osi DLS łączy w sobie sprawdzone stalowe resory piórowe, standardowe miechy pneumatyczne i amortyzatory. Zastosowano konwencjonalne ułożyskowanie piasty na standardowej belce osi. System osi DLS bardzo dobrze spisuje się na autostradach jak również na drogach nieutwardzonych. Osie DLS nadają się do większości zastosowań z kołami 22,5" (TZ5/2) i 19,5" ( oś TZ3/2). Inteligentne rozmieszczenie piasty koła i tarczy hamulcowej zapewnia optymalne zarządzanie ciepłem dzięki zastosowaniu specjalnego odpornego na zużycie stopu.( patent Mercedes-Benz). Wszystkie części ulegające zużyciu są konstrukcyjnie identyczne z tymi stosowanymi w osiach w samochodach ciężarowych Mercedes-Benz, co zapewnia prostą konserwację, niskie koszty eksploatacji oraz zwiększa bezpieczeństwo. Niezawodne i szybkie dostawy oryginalnych części zamiennych przez sieć dystrybucji JOST to również cecha osi DLS. Oprócz części zamiennych do osi DLS 10,5 t firma Jost Achsen Systeme oferuje części zamienne do osi DLS 9 t, które obecnie nie są już produkowane seryjnie. Wszystkie typy osi 9t TL5/1,TL4/1,TE5/1/2/3 TE4/1/2/3, TZ5/1/3/4 i TZ4/1/2/3 wykonane są w najwyższej jakości jakiej oczekują nasi klienci. 29

30 Części zamienne do osi DLS Belka osi DLS Części zamienne 1. Wymiana osi Belka osi jako część zamienna dostarczana jest z odpowiednim rozstawem kół, piastami, hamulcami i z przyspawanymi gniazdami resorów jeśli są wymagane. (Zakres dostawy, patrz ilustracja) Zapytaj w sieci dystrybucji. Aby złożyć zamówienie na kompletne osie lub belkę osi, należy podać nr seryjny lub SN z tabliczki znamionowej zamocowanej na osi. Model lub opis osi są niewystarczające z powodu różnych specyfikacji. Podając tylko model i typ osi nie można zidentyfikować różnych kombinacji rozstawów kół i wahaczy zawieszenia a w konsekwencji nie można dobrać odpowiednich części zamiennych Jeśli w dalszym ciągu niemożliwe będzie ustalenie części zamiennej, należy skontaktować się z producentem pojazdu lub infolinią pomocy technicznej firmy JOST. Do montażu wsporników łożyskowych i amortyzatorów należy zamówić odpowiednie zestawy naprawcze do połączenia śrubowego. (Patrz od strony 38). Połączenie śrubowe wspornika łożyskowego i mo co wa nie amortyzatora są dokręcane momentem obrotowym i kątem obrotu. Po odkręceniu następuje uszkodzenie podstawowych właściwości połączenia śrubowego. W związku z tym należy je wymienić i nie wolno ich ponownie używać. W przypadku pytań dotyczących części zamiennych należy zwracać się do: JOST-Werke Deutschland GmbH tel.: W przypadku pytań technicznych dotyczących naprawy należy zwracać się do: JOST Achsen Systeme GmbH tel.:

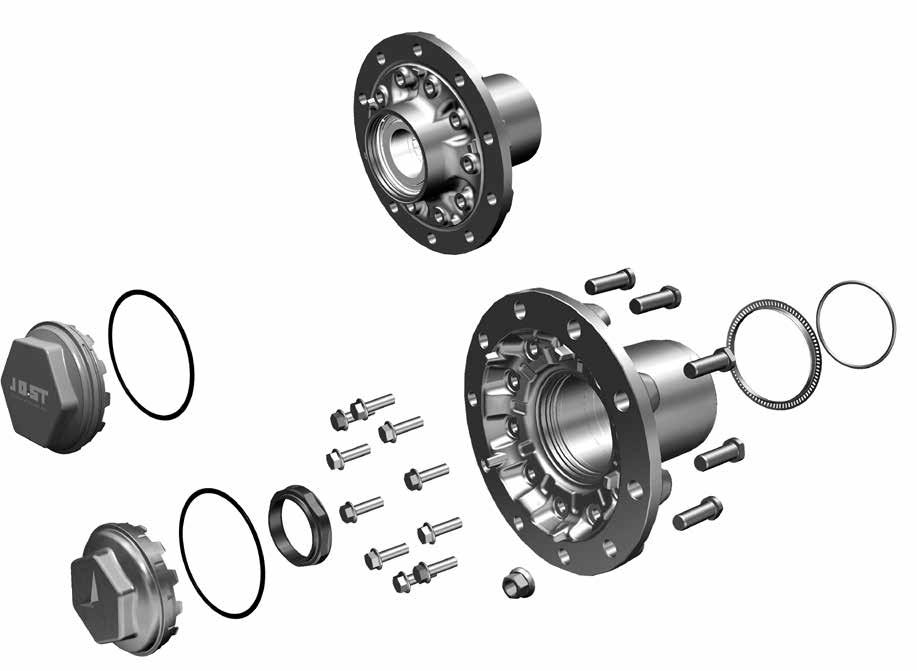

31 Części zamienne do osi DLS Piasta koła wersja 9t z łożyskami kompaktowymi Części zamienne dla TL5/1, TL4/1, TE5/1/2/3, TE4/1/2/3, TZ5/1/3/4, TZ4/1/2/ Nazwa części Uwaga zamówienia Liczba na oś Pierścień typu O Ø 142 JAE Nakrętka sześciokątna z kołnierzem M 80 x 1,5 RH (prawa strona) JAE Nakrętka sześciokątna z kołnierzem M 80 x 1,5 LH (lewa strona) JAE Nakrętka koła M 22 x 1,5 JAE Nakrętka koła M 22 x 1,5 (x 10) JAE Nakrętka koła z kołnierzem M 22 x 1,5 JAE Nakrętka koła z kołnierzem M 22 x 1,5 (x 10) JAE Trzpień koła M 22 x 1,5 x 80 JAE Trzpień koła M 22 x 1,5 x 80 (x 10) JAE Pierścień ABS 90 zębów JAE Pierścień typu O Ø 80 JAE Śruba w zależności od rodzaju piasty/hamulca (patrz hamulce, pozycja 03) Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś Zestaw pokrywa Typu Stern i pozycja JAE Zestaw pokrywa Typu JOST i pozycja JAE Zestaw piasta koła ET120 zawiera kompaktowe łożysko, pozycja i, dla modelu piasta koła, 26 i 28 (ostatnie 4 cyfry na części). 10 Zestaw piasta koła ET0 zawiera kompaktowe łożysko, pozycja i, dla modelu piasta koła (ostatnie 4 cyfry na części). 11 Pasta montażowa odporna na wysoką temp. Tuba 100 g, nie pokazana na rysunku JAE Pasta montażowa odporna na wysoką temp. Tuba 100 g (x 12), nie pokazana na rysunku JAE JAE JAE

32 Części zamienne do osi DLS Piasta koła wersja 10,5 t z ułożyskowaniem konwencjonalnym Części zamienne dla TZ3/2 i TZ5/ Nazwa części Uwaga zamówienia Liczba na oś Piasta koła TZ5/2 JAE Piasta koła TZ3/2 JAE Pierścień ABS 100 zębów dla TZ5/2 JAE Pierścień ABS 80 zębów dla TZ3/2 JAE Uszczelnienie kasetowe TZ5/2 JAE Uszczelnienie kasetowe TZ3/2 JAE Podkładka ustalająca JAE Wkładka uszczelniająca piasta JAE Pokrywa zamykająca ułożyskowanie konwencjonalne, przykręcana JAE Śruba M8 x JAE Trzpień koła M22 x 1,5 x 68 dla TZ3/2 i TZ5/2 JAE / 20 Trzpień koła M22 x 1,5 x 68 (x 10) JAE Trzpień koła M22 x 1,5 x 80 dla TZ3/2 i TZ5/2 JAE / 20 Trzpień koła M22 x 1,5 x 80 (x 10) JAE Trzpień koła M22 x 1,5 x 110 dla TZ3/2 i TZ5/2 JAE / 20 Trzpień koła M22 x 1,5 x 110 (x 10) JAE Pierścień czop osi nie zostały JAE Nakrętka koła M22 x 1,5 JAE Nakrętka koła M22 x 1,5 (x 10) JAE Nakrętka koła z kołnierzem M 22 x 1,5 JAE Nakrętka koła z kołnierzem M 22 x 1,5 (x 10) JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 11 Zestaw ułożyskowanie konwencjonalne TZ5/2 JAE Zestaw ułożyskowanie konwencjonalne TZ3/2 JAE

33 Części zamienne do osi DLS Hamulec SN6-19,5" Części zamienne do typu SN6-19,5", TDB 37/ Nazwa części Uwaga zamówienia hamulca tarczowego typu SN6-19,5" Liczba na oś Wspornik zacisku hamulcowego JAE Tarcza hamulcowa 19,5" - 8 otworów dla TZ3/2 JAE Tarcza hamulcowa 19,5" - 10 otworów dla TE4 /1 / 2 / 3 i TL4/1 JAE Śruba M14 x 1,5 x (x 10) używać z piastą koła model 26 i 28 (ostatnie 4 cyfry na części). Śruba M14 x 1,5 x (x 8) używać z piastą koła model 34 i 35 (ostatnie 4 cyfry na części) Śruba M14 x 1,5 x (x 10) używać z piastą koła model i (ostatnie 4 cyfry na części) 04 Uchwyt do czujnika zużycia okładzin hamulcowych i przewodu ABS JAE JAE JAE JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia hamulca tarczowego typu SN6-19,5" Liczba na oś Zestaw okładzin hamulcowych dla 1 osi JAE Zestaw docisk z mieszkiem falistym SN6, SN7, SK7 JAE Zestaw docisk z mieszkiem falistym SB6, SB7 JAE Zestaw rozwiązanie naprawcze docisku lewy JAE Zestaw rozwiązanie naprawcze docisku prawy JAE Zestaw uszczelek i prowadnic Miechy/otwarty sworzeń przesuwny (SN6, SB6, SB7) nie zostały JAE Zestaw czujnik ABS JAE Zestaw połączenie JAE Zestaw czujnik zużycia okładzin hamulcowych nie pokazano wersji z przewodami JAE

34 Części zamienne do osi DLS Hamulec SN7-22,5" Części zamienne do typu SN7-22,5", TDB 71/ Nazwa części Uwaga zamówienia hamulca tarczowego typu SN7-22,5" Zestawy naprawcze i modernizacyjne Liczba na oś Wspornik zacisku hamulcowego dla wszystkich typów, z wyjątkiem typu TZ5/2 JAE Wspornik zacisku hamulcowego dla typu TZ5/2 JAE Tarcza hamulcowa 22,5" JAE Śruba M14 x 1,5 x (x 10) używać z piastą koła model 26 i 28 (ostatnie 4 cyfry na części). Śruba Śruba 04 Uchwyt do czujnika zużycia okładzin hamulcowych i przewodu ABS M14 x 1,5 x (x 10) używać z piastą koła model 13 i (ostatnie 4 cyfry na części) M14 x 1,5 x (x 10) Verwendung mit TZ5/2 und Piasta koła model i (ostatnie 4 cyfry na części) JAE JAE JAE JAE Nazwa części Uwaga zamówienia hamulca tarczowego typu SN7-22,5" Liczba na oś Zestaw okładzin hamulcowych dla 1 osi JAE Zestaw docisk z mieszkiem falistym SN6, SN7, SK7 JAE Zestaw docisk z mieszkiem falistym SB6, SB7 JAE Zestaw rozwiązanie naprawcze docisku lewy JAE Zestaw rozwiązanie naprawcze docisku prawy JAE Zestaw uszczelek i prowadnic z łożyskiem ślizgowym DU (SN7, SK7) JAE Zestaw uszczelek i prowadnic miechy/otwarty sworzeń przesuwny (SN6, SB6, SB7) nie zostały JAE Zestaw czujnik ABS JAE Zestaw połączenie JAE Zestaw czujnik zużycia okładzin nie pokazano wersji z przewodami JAE hamulcowych

35 Części zamienne do osi DLS Hamulec SK7-22,5" Części zamienne do typu SK7-22,5", TDB 15/ Nazwa części Uwaga zamówienia hamulca tarczowego typu SK7-22,5" Liczba na oś Wspornik zacisku hamulcowego JAE Tarcza hamulcowa 22,5" JAE Śruba M14 x 1,5 x (x 10) używać z piastą koła model 26 i 28 (ostatnie 4 cyfry na części). Śruba M14 x 1,5 x (x 10) używać z piastą koła model i (ostatnie 4 cyfry na części). 04 Uchwyt do czujnika zużycia okładzin hamulcowych i przewodu ABS JAE JAE JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia hamulca tarczowego typu SK7-22,5" Liczba na oś Zestaw okładzin hamulcowych dla 1 osi JAE Zestaw docisk z mieszkiem falistym SN6, SN7, SK7 JAE Zestaw rozwiązanie naprawcze docisku lewy JAE Zestaw rozwiązanie naprawcze docisku prawy JAE Zestaw uszczelek i prowadnic z łożyskiem ślizgowym DU (SN7, SK7) JAE Zestaw czujnik ABS JAE Zestaw połączenie JAE Zestaw czujnik zużycia okładzin hamulcowych nie pokazano wersji z przewodami JAE

36 Części zamienne do osi DLS Hamulec JOST DCA-L7-22,5" Części zamienne do typu DCA-L7-22,5", TDB Nazwa części Uwaga zamówienia hamulca tarczowego typu DCA-L7-22,5" Liczba na oś Wspornik zacisku hamulcowego JAE Tarcza hamulcowa 22,5" JAE Śruba M14 x 1,5 x (x 10) JAE Uchwyt do czujnika zużycia okładzin JAE hamulcowych i przewodu ABS Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia hamulca tarczowego typu DCA-L7-22,5" Liczba na oś Zestaw okładzin hamulcowych dla 1 osi JAE Zestaw miechy tłokowe JAE Zestaw rozwiązanie naprawcze docisku lewy JAE Zestaw rozwiązanie naprawcze docisku prawy JAE Zestaw uszczelek i prowadnic JAE Zestaw regulacji zacisku DCA-L7 JAE Zestaw czujnik ABS JAE Zestaw połączenie JAE Zestaw czujnik zużycia okładzin nie pokazano wersji z przewodami JAE hamulcowych 13 Zestaw narzędzi do naprawy zacisku nie pokazano na rysunku JAW

37 Części zamienne do osi DLS Siłowniki hamulcowe Części zamienne Nazwa części Uwaga/ Montaż patrząc w kierunku jazdy zamówienia Liczba na oś Membranowy siłownik hamulcowy 16" / lewy i prawy / zamknięty JAE Dwumembranowy siłownik hamulcowy 16/24" / lewy i prawy * JAE Dwumembranowy siłownik hamulcowy 16/24" / lewy JAE , 720, 722 Dwumembranowy siłownik hamulcowy 16/24" / prawy JAE do zawieszenia 710, 711, 720, Membranowy siłownik hamulcowy 16" / lewy i prawy / gwintowany JAE Membranowy siłownik hamulcowy 20" / lewy i prawy / gwintowany JAE Membranowy siłownik hamulcowy 22" / lewy i prawy / gwintowany JAE Membranowy siłownik hamulcowy 24" / lewy i prawy / gwintowany JAE Siłownik złożony 16/16"/lewy i prawy JAE Siłownik złożony 16/16" / lewy JAE Siłownik złożony 16/16" / prawy JAE Siłownik złożony 16/24" / lewy JAE Siłownik złożony 16/24" / prawy JAE Siłownik złożony 20/24" / lewy JAE Siłownik złożony 20/24" / prawy JAE Nakrętka M16 x 1,5 x 10.9 (x 2) JAE Połączenie kątowe nie pokazano na rysunku JAE * Zastąpienie poprzedniej wersji siłownika hamulcowego dwumembranowego JAE , siłownik hamulcowy 16/24" / lewy i JAE , siłownik hamulcowy 16/24" / prawy. Zastosowane w zawieszeniach 700, 7, 702, 715, 730, 731, 780,

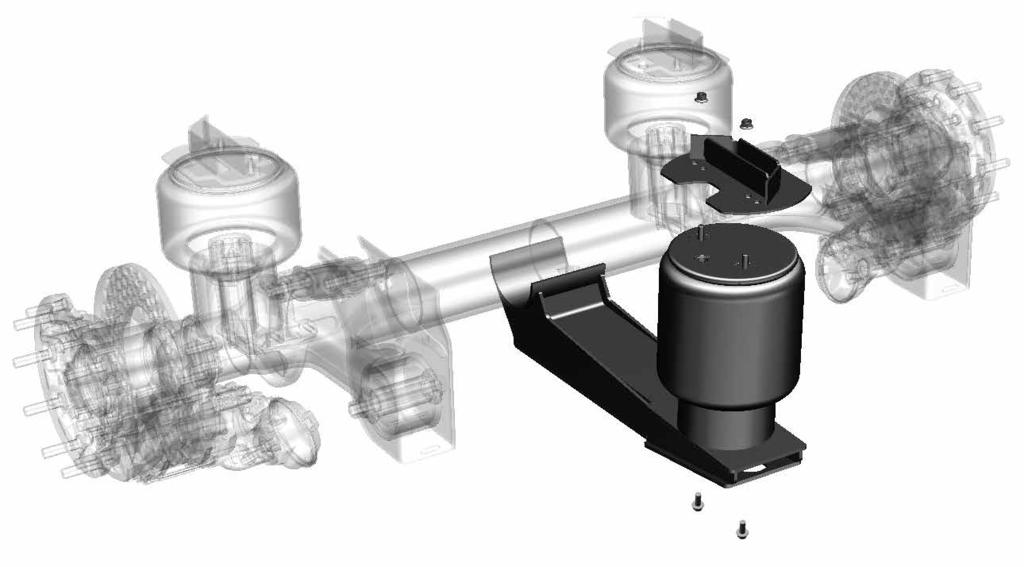

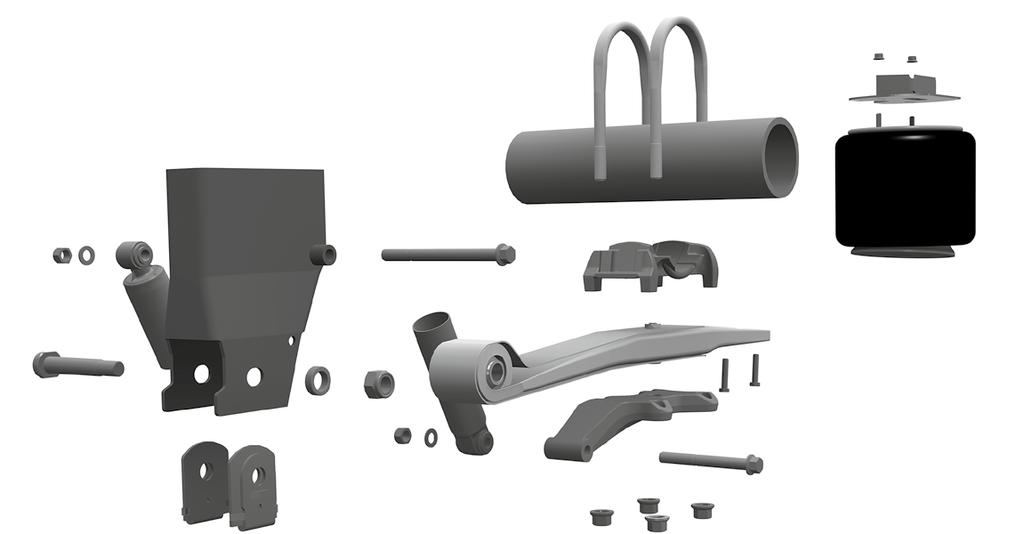

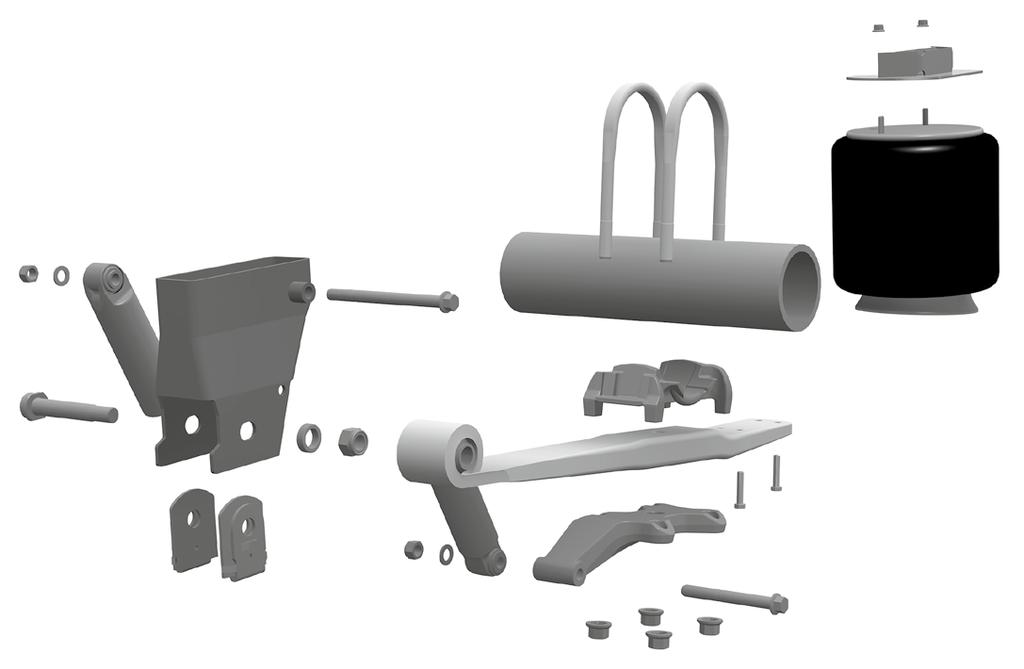

38 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 700, wysokość jazdy 450 1)

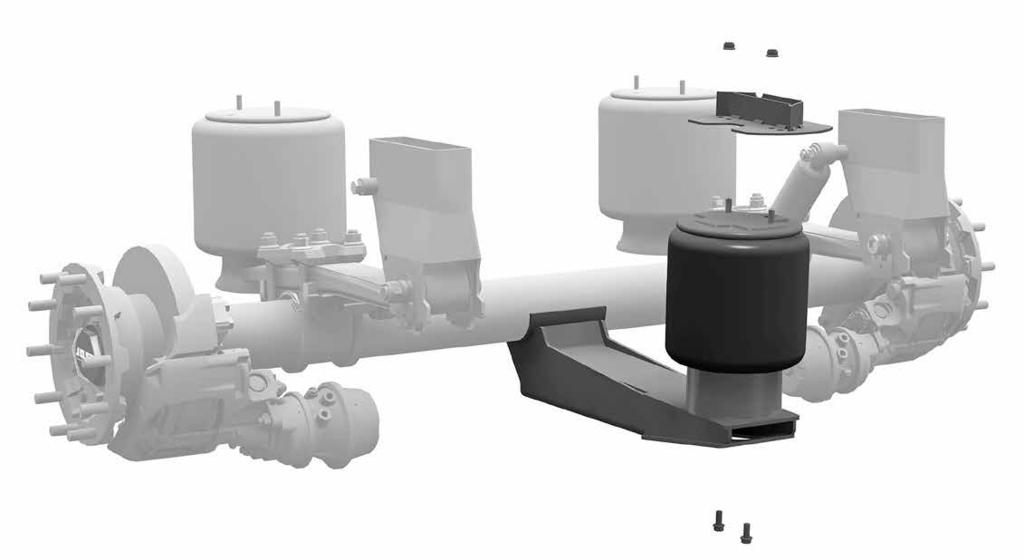

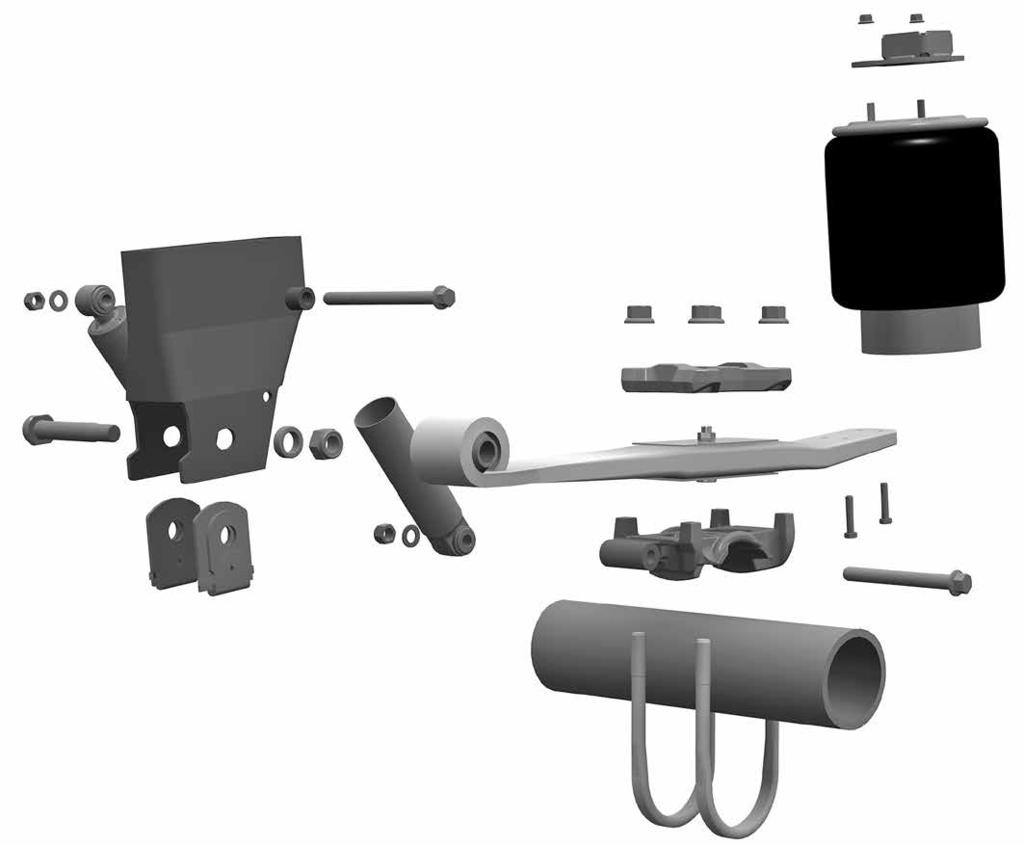

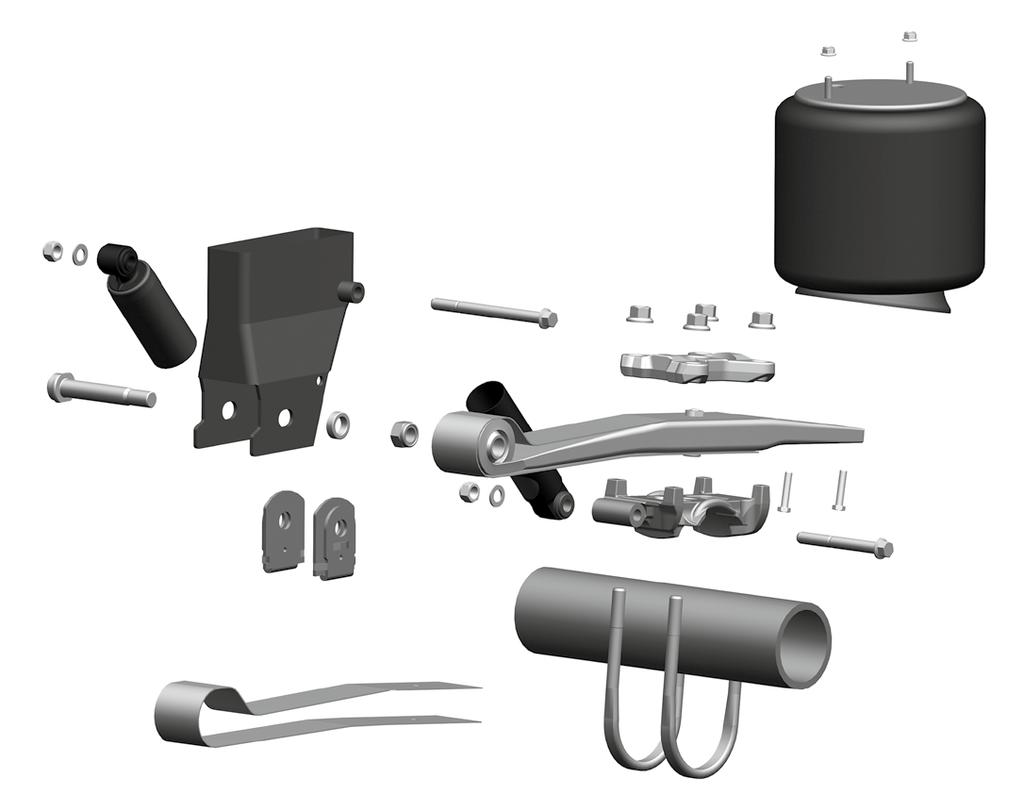

39 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 700, wysokość jazdy 450 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 285 JAE Płytka dociskowa resora Resor nad osią JAE Resor 1 x 54, prosty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 360 L (1D28f, 1T19L-11,5, C-M ) JAE Nakrętka M12 JAE Nakładka metalowa resora JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x *, w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x **, w tym pozycja JAE Zestaw płyta odsadzeniowa V = 90 JAE ** Przy V = 50 w połączeniu z miechem ze stalowym tłokiem (zdjąć płytę odsadzeniową, jeżeli jest) ** V = 90 przy zastosowaniu z płytą przesuwną 1) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 39

41 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 7, wysokość jazdy 390 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 230 JAE Płytka dociskowa resora Resor nad osią JAE Resor 1 x 54, tylko JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 360 K (1D28a-13, 1T19L-7, C-M ) JAE Nakrętka M12 JAE Nakładka metalowa resora JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x *, w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x **, w tym pozycja JAE Zestaw płyta odsadzeniowa V = 90 JAE ** Przy V = 50 w połączeniu z miechem ze stalowym tłokiem (zdjąć płytę odsadzeniową, jeżeli jest) ** V = 90 przy zastosowaniu z płytą przesuwną 1) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 41

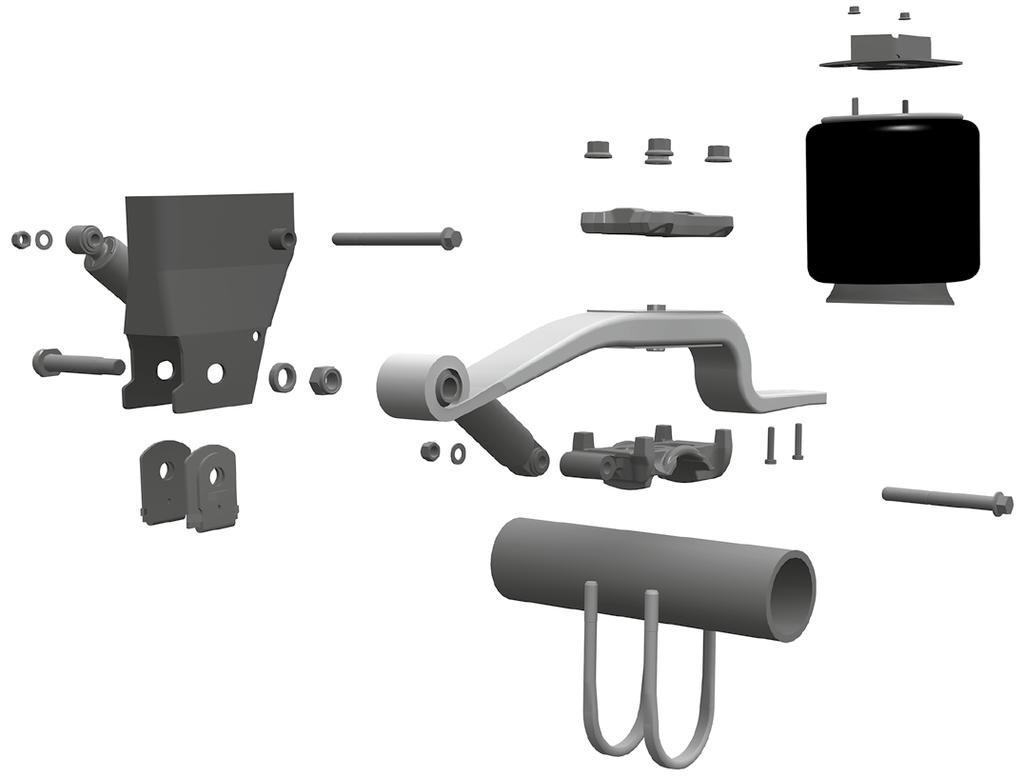

42 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 702, wysokość jazdy 355 /400 /4 1)

43 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 702, wysokość jazdy 355 /400 /4 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 280 dla wysokość jazdy 355 JAE (Zakres wysokości jazdy ) Wspornik łożyskowy H = 335 dla wysokość jazdy 400 JAE (Zakres wysokości jazdy ) i dla wysokość jazdy 4 (Zakres wysokości jazdy ) 02 Płytka dociskowa resora Resor nad osią JAE Resor 1 x 54, wygięty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 360 L (1D28f, 1T19L-11,5, C-M ) JAE Nakrętka M12 JAE Podpórka na miechu pneumatycznym H = 50 dla wysokość jazdy 4 JAE (Zakres wysokości jazdy ) Podpórka na miechu pneumatycznym H = 70 dla wysokość jazdy 400 (Zakres wysokości jazdy ) JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x *, w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x **, w tym pozycja JAE Zestaw płyta odsadzeniowa V = 90 JAE ** Przy V = 50 w połączeniu z miechem ze stalowym tłokiem (zdjąć płytę odsadzeniową, jeżeli jest) ** V = 90 przy zastosowaniu z płytą przesuwną 1) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 43

44 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 710, wysokość jazdy 215 / 290 1)

45 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 710, wysokość jazdy 215 / 290 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 335 JAE Płytka dociskowa resora Resor, lewy pod osią JAE Płytka dociskowa resora Resor, prawy pod osią JAE Resor 1 x 54, prosty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 360 L (1D28f, 1T19L-11,5, C-M ) JAE Nakrętka M12 JAE Podpórka na miechu pneumatycznym H = 50 dla wysokość jazdy 290 JAE (Zakres wysokości jazdy ) 10 Nakładka metalowa resora JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 11 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x *, w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x **, w tym pozycja JAE Zestaw płyta odsadzeniowa V = 90 JAE ** Przy V = 50 w połączeniu z miechem ze stalowym tłokiem (zdjąć płytę odsadzeniową, jeżeli jest) ** V = 90 przy zastosowaniu z płytą przesuwną 1) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 45

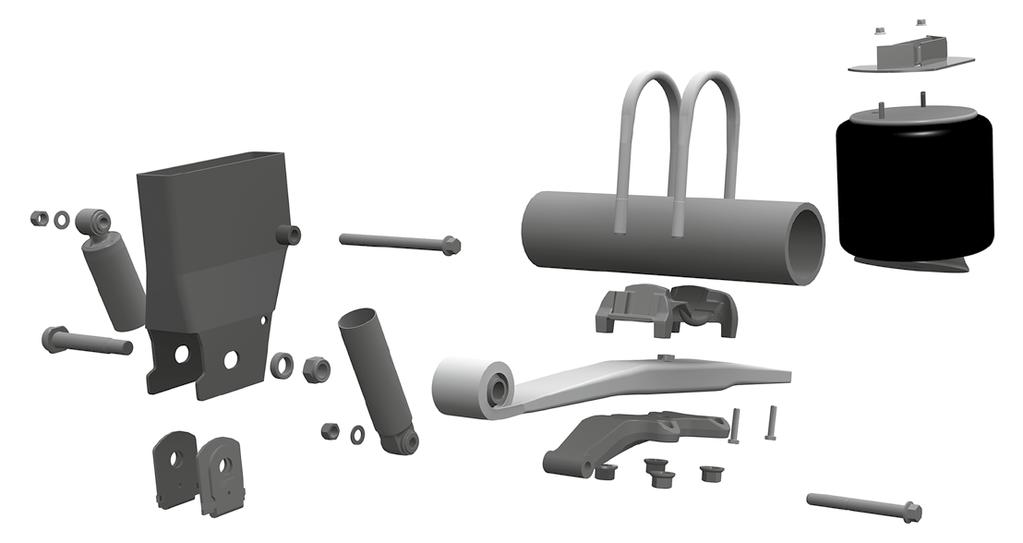

47 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 711, wysokość jazdy 330 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 335 JAE Płytka dociskowa resora Resor, prawy, pod osią JAE Płytka dociskowa resora Resor, lewy, pod osią JAE Resor 1 x 54, prosty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 360 K (1D28a-13, 1T19L-7, C-M ) JAE Nakrętka M12 JAE Podpórka na miechu pneumatycznym H = 155 JAE Nakładka metalowa resora JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 11 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x *, w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x **, w tym pozycja JAE Zestaw płyta odsadzeniowa V = 90 JAE ** Przy V = 50 w połączeniu z miechem ze stalowym tłokiem (zdjąć płytę odsadzeniową, jeżeli jest) ** V = 90 przy zastosowaniu z płytą przesuwną 1) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 47

49 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 715, wysokość jazdy 250 / 300 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 255 dla wysokość jazdy 250 JAE (Zakres wysokości jazdy ) Wspornik łożyskowy H = 280 dla wysokość jazdy 300 JAE (Zakres wysokości jazdy ) 02 Płytka dociskowa resora Resor, lewy, pod osią JAE Płytka dociskowa resora Resor, prawy, pod osią JAE Resor 1 x 54, prosty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 360 L (1D28f, 1T19L-11,5, C-M ) JAE Nakrętka M12 JAE Podpórka na miechu pneumatycznym H = 50 dla wysokość jazdy 300 JAE (Zakres wysokości jazdy ) Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x *, w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x **, w tym pozycja JAE Zestaw płyta odsadzeniowa V = 90 JAE ** Przy V = 50 w połączeniu z miechem ze stalowym tłokiem (zdjąć płytę odsadzeniową, jeżeli jest) ** V = 90 przy zastosowaniu z płytą przesuwną 1) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 49

51 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 720, wysokość jazdy 280 / 330 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 335 JAE Płytka dociskowa resora Resor, lewy, pod osią JAE Płytka dociskowa resora Resor, prawy, pod osią JAE Resor 1 x 48, prosty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 300 S ( 14*) JAE Nakrętka M12 JAE Podpórka na miechu pneumatycznym H = 50 dla wysokość jazdy 280 JAE (Zakres wysokości jazdy 280-3) Podpórka na miechu pneumatycznym H = 100 dla wysokość jazdy 330 (Zakres wysokości jazdy 3-355) JAE * ostatnie 4 cyfry na części Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x , w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x , w tym pozycja JAE Zestaw płyta odsadzeniowa V = 65 JAE ) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 51

53 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 730, wysokość jazdy 375 / 425 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 230 dla wysokość jazdy 375 JAE (Zakres wysokości jazdy ) Wspornik łożyskowy H = 280 dla wysokość jazdy 425 JAE (Zakres wysokości jazdy ) 02 Płytka dociskowa resora Resor, nad osią lewa prawa strona JAE Resor 1 x 48, wygięty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 300 S ( 14*) JAE Nakrętka M12 JAE Podpórka na miechu pneumatycznym H = 50 dla wysokość jazdy 425 JAE (Zakres wysokości jazdy ) * ostatnie 4 cyfry na części Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x , w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x , w tym pozycja JAE Zestaw płyta odsadzeniowa V = 65 JAE ) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 53

54 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 731, wysokość jazdy 335 / 360 / 385 1)

55 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 731, wysokość jazdy 335 / 360 / 385 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 230 dla wysokość jazdy 335 JAE (Zakres wysokości jazdy ) i dla wysokość jazdy 360 (Zakres wysokości jazdy ) Wspornik łożyskowy H = 280 dla wysokość jazdy 385 JAE (Zakres wysokości jazdy ) 02 Płytka dociskowa resora Resor nad osią, lewa prawa strona JAE Resor 1 x 48, wygięty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 360 K (1D28a-13, 1T19L-7, C-M ) JAE Nakrętka M12 JAE Podpórka na miechu pneumatycznym H = 50 dla wysokość jazdy 385 (Zakres wysokości jazdy ) i wysokość jazdy 360 (Zakres wysokości jazdy ) JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x *, w tym pozycja JAE ** Przy V = 50 w połączeniu z miechem ze stalowym tłokiem (zdjąć płytę odsadzeniową, jeżeli jest) 1) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 55

57 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 780, wysokość jazdy 410 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 285 JAE Płytka dociskowa resora Resor, nad osią lewa i prawa strona JAE Resor 1 x 54, prosty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 360 K (1D28a-13, 1T19L-7, C-M ) JAE Nakrętka M12 JAE Nakładka metalowa resora JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x *, w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x **, w tym pozycja JAE Zestaw płyta odsadzeniowa V = 90 JAE ** Przy V = 50 w połączeniu z miechem ze stalowym tłokiem (zdjąć płytę odsadzeniową, jeżeli jest) ** V = 90 przy zastosowaniu z płytą przesuwną 1) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 57

59 Części zamienne do osi DLS Zawieszenie pneumatyczne Części zamienne do zawieszenia kod zamówieniowy: 795, wysokość jazdy 485 / 535 1) Nazwa części Uwaga zamówienia Liczba na oś Wspornik łożyskowy H = 285 dla wysokość jazdy 485 JAE (Zakres wysokości jazdy ) Wspornik łożyskowy H = 335 dla wysokość jazdy 535 JAE (Zakres wysokości jazdy ) 02 Płytka dociskowa resora Resor nad osią JAE Resor 1 x 48, prosty JAE Siodło resora spawane / nie można zamówić osobno Tuleja metalowo-gumowa JAE Amortyzator JAE Miech pneumatyczny 300 S ( 14*) JAE Nakrętka M12 JAE Podpórka na miechu pneumatycznym H = 50 dla wysokość jazdy 535 JAE (Zakres wysokości jazdy ) * ostatnie 4 cyfry na części Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 10 Zestaw podkładka zaciskowa wspornik łożyskowy JAE Zestaw strzemię resora M22 JAE Zestaw mocowanie amortyzatora JAE Zestaw połączenie śrubowe wspornika łożyskowego JAE Zestaw połączenie śrubowe dla miechów M12 x , w tym pozycja JAE Zestaw połączenie śrubowe dla miechów M12 x , w tym pozycja JAE Zestaw płyta odsadzeniowa V = 65 JAE ) Do identyfikacji kodu zamówienia podwozia DLS należy skorzystać z naszego identyfikatora produktów. Znajduje się on na stronie internetowej w opcji Produkty 59

60 Części zamienne do osi DLS Oś kierowana DLS Części zamienne do TL4/1 i TL5/, 1 wersja od /20, drążek kierowniczy z tyłu u góry Wersja A, resor prowadzony nad osią Wersja B, resor prowadzony pod osią 20 60

61 Części zamienne do osi DLS Oś kierowana DLS Części zamienne Nazwa części Uwaga zamówienia Liczba na oś Zwrotnica lewy JAE Zwrotnica prawy, nie pokazano na rysunku JAE Płyta złącza pneumatyczne - miech wyrównawczy - oś kierowana JAE Płyta Miech wyrównawczy - oś kierowana JAE Wspornik spawane / nie można zamówić osobno Pokrywa dolna Sworzeń zwrotnicy JAE Pokrywa dolna Sworzeń zwrotnicy JAE Sworzeń zwrotnicy JAE Nakrętka zaciskowa JAE Amortyzator drgań JAE Cylinder blokady JAE Miech wyrównawczy JAE Drążek kierowniczy Model A, do rozstawu kół 2040 JAE Drążek kierowniczy Model A, do rozstawu kół 2095 JAE Drążek kierowniczy Model A, do rozstawu kół 2140 JAE Drążek kierowniczy Model B, do rozstawu kół 2040 JAE Drążek kierowniczy Model B, do rozstawu kół 2095 JAE Drążek kierowniczy Model B, do rozstawu kół 2140 JAE Śruba M10 x JAE Śruba M8 x JAE Śruba M10 x JAE Śruba M10 x JAE Śruba M12 x 1,5 x JAE Śruba M12 x 1,5 x JAE Śruba M20 x 1,5 x JAE Śruba M16 x 1,5 x JAE Śruba M20 x JAE Nakrętka M8 JAE Nakrętka M12 x 1,5 JAE Nakrętka M20 JAE Nakrętka M20 x 1,5 JAE Podkładka zębata JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 28 Zestaw dźwignia nastawcza JAE Zestaw mechanizm drążka kierowniczego JAE Zestaw łożyskowanie zwrotnicy JAE Zestaw smarowniczki z osłonami x 8, nie pokazano na rysunku JAE

62 Części zamienne do osi DLS Podnośnik dwustronny Trzpień Części zamienne do serii:

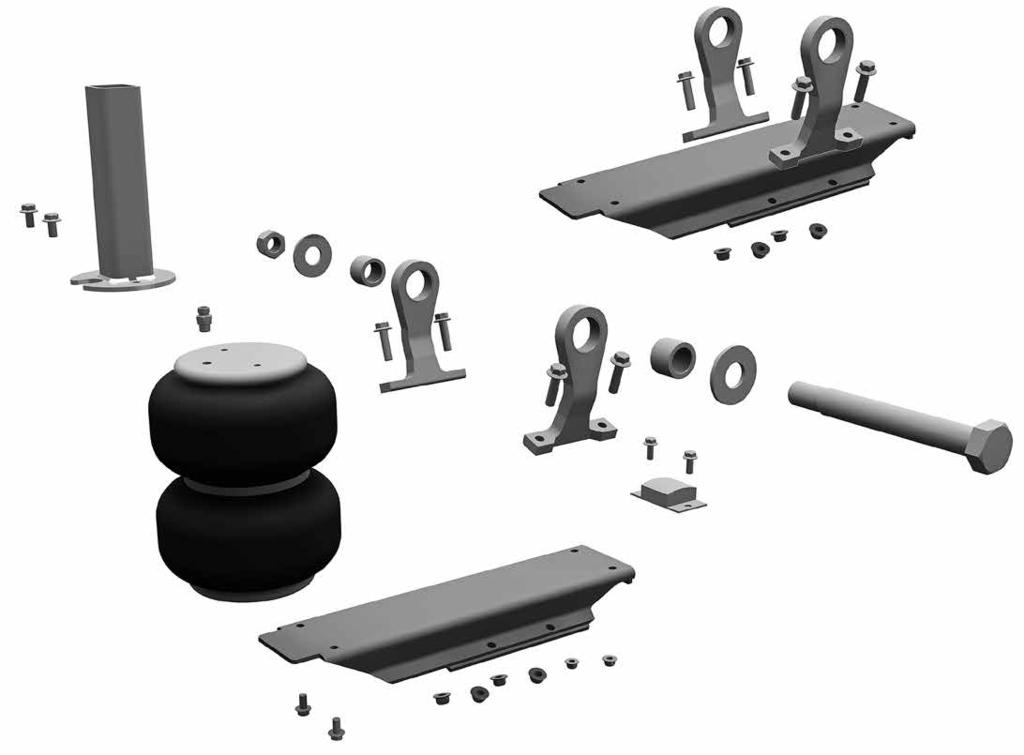

63 Części zamienne do osi DLS Podnośnik dwustronny Trzpień Części zamienne do serii: 1170 Nazwa części Uwaga zamówienia Liczba na oś Wspornik podnośnika osi JAE Miech podnoszenia - twin lift JAE Śruba M10 x (x 4) JAE Przekładka JAE Gumowy ogranicznik JAE Śruba M10 x JAE Nakrętka M10 (x 2) JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś Zestaw połączenie śrubowe wspornika łożyskowego 09 Zestaw wspornik prowadnicy miecha powietrznego JAE JAE Zestaw gumowy ogranicznik obejmuje,, 07 JAE

64 Części zamienne do osi DLS Podnośnik dwustronny Kołyska Części zamienne do serii: Nazwa części Uwaga zamówienia Liczba na oś Miecha pneumatycznego - podnośnik typu Kołyska JAE Gumowy ogranicznik JAE Nakrętka M12 x 1,5 JAE Nakrętka M10 (x 2) JAE Śruba M10 x JAE Śruba M10 x (x 2) JAE Podstawa miecha H = 265, jeśli trzeba, można skrócić JAE Przekładka JAE Zestawy naprawcze i modernizacyjne Nazwa części Uwaga zamówienia Liczba na oś 09 Zestaw połączenie śrubowe wspornik łożyskowy podnośnik JAE Zestaw gumowy ogranicznik obejmuje 02, 04, JAE Zestaw połączenie śrubowe - ramię podnośnika JAE Zestaw ramię podnośnika osi obejmuje 10 JAE

65 Części zamienne do osi DLS Podnośnik środkowy Części zamienne do serii: Nazwa części Uwaga zamówienia Liczba na oś Wahacz podnośnik środkowy JAE Miech pneumatyczny 300S JAE Podpórka na miechu pneumatycznym H = 200 JAE Nakrętka M12 JAE Śruba M12 x JAE

66 Lista referencyjna części Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler A Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe A JAE Zestaw strzemię resora M22 A JAE Zestaw łożyskowanie zwrotnicy A JAE Zestaw mechanizm drążka kierowniczego A A JAE Zestaw piasta koła ET120, łożyskami kompaktowymi JAE Śruba M14 x 1,5 x Dziesięciopak, zamówić dodatkowo A JAE Zestaw piasta koła ET0, łożyskami kompaktowymi A A JAE Zestaw piasta koła ET120, łożyskami kompaktowymi JAE Śruba M14 x 1,5 x Dziesięciopak, zamówić dodatkowo A JAE Zestaw dźwignia nastawcza A JAE Zestaw podnośnik uzupełnij jedną stronę DCA Wymagane 2x na oś A JAE Zestaw dźwignia nastawcza A JAE * Belka osi ET120 RS20 FS1200 A JAE * Belka osi ET120 RS2040 FS1150 A JAE * Belka osi ET120 RS2040 FS1200 A JAE * Belka osi ET120 RS2040 FS1250 A JAE * Belka osi ET120 RS2040 FS1300 A JAE * Belka osi ET120 RS2090 FS1200 A JAE * Belka osi ET120 RS2090 FS1250 A JAE * Belka osi ET120 RS2090 FS1300 A JAE * Belka osi ET120 RS2090 FS1350 A JAE * Belka osi ET120 RS2140 FS1250 A JAE * Belka osi ET120 RS2140 FS1300 A JAE * Belka osi ET120 RS2140 FS1350 A JAE * Belka osi ET120 RS2140 FS1400 A JAE * Belka osi ET120 RS1990 FS1300 A JAE * Belka osi ET0 RS2040 FS1150 A JAE * Belka osi ET0 RS2040 FS1200 A JAE * Belka osi ET0 RS2090 FS1200 A JAE * Belka osi ET0 RS2090 FS1250 A JAE * Belka osi ET0 RS2140 FS1250 A JAE * Belka osi ET0 RS2140 FS1300 A JAE * Belka osi ET120 RS1940 FS1200 A JAE * Belka osi ET120 RS1990 FS1200 A JAE * Belka osi ET120 RS1990 FS1250 A JAE * Belka osi ET120-AIR RS2040 FS1300 A JAE * Belka osi ET120-AIR RS2090 FS1300 A JAE * Belka osi ET120-AIR RS2140 FS1300 A JAE * Belka osi ET120-AIR RS2140 FS1350 A JAE * Belka osi ET120-AIR RS2140 FS1400 A JAE * Belka osi ET120-RFS RS2090 FS1200 * = Dodatkowo do wszystkich belek osi A JAE lub ** JAE JAE A JAE Nakrętka koła M22 x 1,5 Zestaw połączenie śrubowe wspornika miecha pneumatycznego typu A B C E lub ** Zestaw połączenie śrubowe wspornika miecha pneumatycznego typu D Zestaw połączenie śrubowe wspornika łożyskowego A JAE Nakrętka koła M22 x 1,5 Dziesięciopak Zestaw Połączenia śrubowe są wymagane dodatkowo, należy zwrócić na to uwagę!* ** = zależy od zamocowanego wspornika miecha pneumatycznego A JAE Zestaw połączenie śrubowe wspornika łożyskowego Część z zestawu montażowego śruby wspornika łożyskowego A JAE Zestaw tuleja łożyskowa 3D Część z zestawu tuleja łożyskowa 3D A JAE Nakrętka koła z kołnierzem M22 x 1,5

67 Lista referencyjna części Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe A JAE Nakrętka koła z kołnierzem M22 x 1,5 Dziesięciopak A JAE Trzpień koła M22 x 1,5 x 68 A JAE Trzpień koła M22 x 1,5 x 68 Dziesięciopak A JAE Nakrętka koła z kołnierzem M22 x 1,5 A JAE Nakrętka koła z kołnierzem M22 x 1,5 Dziesięciopak A JAE Trzpień koła M22 x 1,5 x 80 A JAE Trzpień koła M22 x 1,5 x 80 Dziesięciopak A JAE Trzpień koła M22 x 1,5 x 110 A JAE Trzpień koła M22 x 1,5 x 110 Dziesięciopak A A JAE Połączenie kątowe A JAE Zestaw docisk z mieszkiem falistym SB6 / SB7 A A A JAE Docisk SN6 / SN7 / SK7 A JAE Zestaw uszczelek i prowadnic - SN7 / SK7 A A JAE Wspornik zacisku hamulcowego - SB / SN 6 A JAE Wspornik zacisku hamulcowego - SN7 A JAE Wspornik zacisku hamulcowego - SK7 A JAE Zestaw uszczelek i prowadnic - SB6 / SN6 / SB7 A JAE Wspornik zacisku hamulcowego - TZ5 / NR5 A A JAE Pasta montażowa odporna na wysoką temp., 100g A JAE Pasta montażowa odporna na wysoką temp., 100g x 12 A W każdym zestawie okładzin hamulcowych W każdym zestawie okładzin hamulcowych A JAE Zestaw czujnik ABS Część z zestawu czujnika ABS A A JAE Korek AIRMASTER A A JAE Rozwiązanie naprawcze docisku SN6 - lewy A JAE Rozwiązanie naprawcze docisku SN6 - prawy A JAE Zestaw okładzin hamulcowych SN6 A A JAE Zestaw czujnik ABS Część z zestawu czujnika ABS A A JAE Zestaw rozwiązanie naprawcze docisku SK7 - lewy A JAE Zestaw rozwiązanie naprawcze docisku SK7 - prawy A A JAE Zestaw okładzin hamulcowych SN7 A JAE Zestaw okładzin hamulcowych SK7 A JAE Zestaw rozwiązanie naprawcze docisku SN7 - lewy A JAE Zestaw rozwiązanie naprawcze docisku SN7 - prawy A JAE Zestaw czujnik ABS Część z zestawu czujnika ABS A A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3 / 2 A A JAE Zestaw okładzin hamulcowych SN7 Część z zestawu ułożyskowanie konwencjonalne TZ5 / 2 Część z zestawu ułożyskowanie konwencjonalne TZ3 / 2 Część z zestawu ułożyskowanie konwencjonalne TZ5 / 2 Część z zestawu ułożyskowanie konwencjonalne TZ3 / 2 67

68 Lista referencyjna części Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe A JAE Membranowy siłownik hamulcowy 16" / lewy & prawy / gwintowany A A JAE Membranowy siłownik hamulcowy 20" / lewy & prawy / gwintowany A JAE Membranowy siłownik hamulcowy 22" / lewy & prawy / gwintowany A JAE Membranowy siłownik hamulcowy 24" / lewy & prawy / gwintowany A A JAE Membranowy siłownik hamulcowy 16" / lewy & prawy / zamknięty A A JAE Zestaw mocowanie amortyzatora Część z zestawu mocowanie amortyzatora A A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3 / 2 A A JAE Uszczelnienie kasetowe TZ3 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3 / 2 A A JAE Siłownik złożony 16/16" / lewy A JAE Siłownik złożony 16/16" / prawy A A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3 / 2 A A JAE Siłownik złożony 16/24" / prawy A JAE Siłownik złożony 16/24" / lewy A JAE Siłownik złożony 20/24" / lewy A JAE Siłownik złożony 20/24" / prawy A A JAE Siłowniki hamulcowe 16/16" A A JAE Uszczelnienie kasetowe TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A A JAE Siłowniki hamulcowe 16 / 24" A JAE Siłowniki hamulcowe 16 / 24" A JAE Dwumembranowy siłownik hamulcowy 16" / lewy i prawy A A JAE Pierścień typu O D = 142 Część z zestawu ułożyskowanie konwencjonalne TZ5 / 2 Część z zestawu ułożyskowanie konwencjonalne TZ3 / 2 Część z zestawu ułożyskowanie konwencjonalne TZ3 / 2 Część z zestawu ułożyskowanie konwencjonalne TZ5 / 2 Część z zestawu ułożyskowanie konwencjonalne TZ3 / 2 Część z zestawu ułożyskowanie konwencjonalne TZ5 / 2 A JAE Zestaw pokrywa Część z zestawu pokrywa A A JAE Pierścień typu O D = 80 A A JAE Pokrywa zamykająca 10,5 t A JAE Zestaw czujnik ABS Część z zestawu czujnik ABS 68

69 Lista referencyjna części Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe A A JAE Trzpień koła M22 x 1,5 x 110 A JAE Trzpień koła M22 x 1,5 x 110 Dziesięciopak A A JAE Pierścień ABS zębów A A JAE Trzpień koła M22 x 1,5 x 80 A JAE Trzpień koła M22 x 1,5 x 80 Dziesięciopak A A JAE Pierścień - czop osi A A JAE Tarcza hamulcowa 19,5" - 10 otworów A JAE Tarcza hamulcowa 19,5" - 10 otworów A A JAE Trzpień koła M22 x 1,5 x 68 A JAE Trzpień koła M22 x 1,5 x 68 Dziesięciopak A A JAE Tarcza hamulcowa 22,5" A JAE Tarcza hamulcowa 22,5" A A JAE Śruba wprost M16 x 1,5 x 60 A JAE Zestaw połączenie Część z zestawu połączenie A A JAE Wkładka uszczelniająca piasta A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3/2 A A JAE Zestaw wspornik miecha pneumatycznego typu A, M14 A JAE Zestaw wspornik miecha pneumatycznego typu C, M14 A JAE Zestaw wspornik miecha pneumatycznego typu B, M14 A JAE Podpórka na miechu pneumatycznym H = 50 A JAE Zestaw wspornik miecha pneumatycznego typu A, M16 A JAE Podpórka na miechu pneumatycznym H = 70 A JAE Zestaw wspornik miecha pneumatycznego typu B, M16 A JAE Podpórka na miechu pneumatycznym H = 100 A JAE Zestaw wspornik miecha pneumatycznego typu D, M14 A JAE Zestaw wspornik miecha pneumatycznego typu C, M16 A JAE Podpórka na miechu pneumatycznym H = 155 A JAE Zestaw wspornik miecha pneumatycznego typu E, M14 A JAE Podpórka na miechu pneumatycznym H = 125 A JAE Podpórka na miechu pneumatycznym H = 200 A JAE Zestaw płyta odsadzająca miech pneumatyczny do wywrotki A JAE Wspornik łożyskowy H = 285 Część z zestawu ułożyskowanie konwencjonalne TZ5/2 Część z zestawu ułożyskowanie konwencjonalne TZ3/2 Wymagane 2x na oś Wymagane 2x na oś Wymagane 2x na oś Wymagane 2x na oś Wymagane 2x na oś Wymagane 2x na oś Wymagane 2x na oś Wymagane 2x na oś 69

70 Lista referencyjna części Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe A JAE Wspornik łożyskowy H = 335 A JAE Wspornik łożyskowy H = 230 A JAE Wspornik łożyskowy H = 280 A JAE Wspornik łożyskowy H = 335 A JAE Wspornik łożyskowy H = 255 A JAE Wspornik łożyskowy H = 250 A JAE Wspornik łożyskowy H = 325 A JAE Wspornik łożyskowy H = 400 A A JAE Nakładka metalowa resora A A JAE Zestaw podkładka zaciskowa wspornik łożyskowy A A JAE Gumowy ogranicznik A JAE Zestaw gumowy ogranicznik A JAE Gumowy ogranicznik A JAE Zestaw gumowy ogranicznik A JAE Zestaw strzemię resora M22 U - strzemiona, śruba M22 zastępuje model M24 A JAE Zestaw strzemię resora M22 Część z zestawu strzemię resora M22 A A JAE Amortyzator A JAE Amortyzator A JAE Amortyzator, krótki 279 mm, zamknięty A JAE Amortyzator, długi 294 mm, zamknięty A JAE Amortyzator A A JAE Stożek centrujący A JAE Przekładka Wymagane 2x na oś A JAE Zestaw połączenie śrubowe wspornik łożyskowy podnośnik Część z zestawu śruba wspornik łożyskowy podnośnik A JAE Zestaw połączenie śrubowe wspornika łożyskowego Część z zestawu połączenie śrubowe wspornika łożyskowego A JAE Zestaw tuleja łożyskowa 3D Część z zestawu tuleja łożyskowa 3D A JAE Zestaw połączenie śrubowe wspornik łożyskowy podnośnik Część z zestawu śruba wspornik łożyskowy podnośnik A JAE Zestaw połączenie śrubowe wspornik łożyskowy podnośnik Część z zestawu śruba wspornik łożyskowy podnośnik A JAE Przekładka A JAE Podkładka dociskowa A JAE Zestaw wspornik miecha pneumatycznego typu A, M16 A JAE Zestaw wspornik miecha pneumatycznego typu C, M16 A JAE Zestaw wspornik miecha pneumatycznego typu B, M14 A JAE Zestaw wspornik miecha pneumatycznego typu A, M14 A JAE Zestaw wspornik miecha pneumatycznego typu C, M14 A JAE Miech pneumatyczny S A JAE Zestaw wspornik miecha pneumatycznego typu D, M14 A JAE Miech pneumatyczny L A JAE Zestaw wspornik miecha pneumatycznego typu B, M16 Część z zestawu miecha pneumatycznego typu A, M16 Część z zestawu miecha pneumatycznego typu C, M16 Część z zestawu miecha pneumatycznego typu B, M14 Część z zestawu miecha pneumatycznego typu A, M14 Część z zestawu miecha pneumatycznego typu C, M14 Część z zestawu miecha pneumatycznego typu D, M14 Część z zestawu miecha pneumatycznego typu B, M16 70

71 Lista referencyjna części Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe A JAE Miech podnośnika -Twin lift A JAE Zestaw wspornik miecha pneumatycznego typu E, M14 A JAE Miech pneumatyczny K A JAE Uchwyt czujnika zużycia okładzin ham. i ABS A JAE Wspornik podnośnika osi A JAE Miech - podnośnik typu kołyska A JAE Podnośnik - wspornik lewy A JAE Miech pneumatyczny M A JAE Podnośnik - wspornik prawy A JAE Miech pneumatyczny - podnośnik typu kołyska A JAE Miech pneumatyczny I A A JAE Miech pneumatyczny R Część z zestawu miecha pneumatycznego typu E, M14 Nie używane w połączeniu z miechem ze stalowym tłokiem A JAE Zestaw płyta odsadzeniowa V = 90 Część z zestaw płyta odsadzeniowa V = 90 A JAE Zestaw płyta odsadzeniowa V = 65 Część z zestaw płyta odsadzeniowa V = 65 A JAE Płytka dociskowa resora nad osią A JAE Płytka dociskowa resora nad osią A JAE Płytka dociskowa resora pod osią A JAE Płytka dociskowa resora pod osią A JAE Płytka dociskowa resora pod osią A JAE Wspornik A JAE Podpórka na miechu pneumatycznym H = 265 A JAE Podpórka na miechu pneumatycznym H = 5 A JAE Podpórka na miechu pneumatycznym H = 295 A A JAE Nakrętka zaciskowa A A JAE Tuleja metalowo-gumowa A A JAE Pierścień ABS - 80 zębów A JAE Pierścień ABS - 90 zębów A A JAE Resor 1 x 48, wygięty A JAE Wspornik A JAE Zestaw dwustronny podnośnik typu kołyska DCA A JAE Resor 1 x 48, prosty A JAE Resor 1 x 54, IK prosty A JAE Resor 1 x 54, IK prosty A JAE Wahacz - Podnośnik środkowy A JAE Wahacz - Podnośnik środkowy DCA A JAE Resor 1 x 48 prosty A JAE Resor 1 x 54 wygięty A JAE Resor 1 x 54 prosty A JAE Zestaw ramię podnośnika osi A JAE Ramię podnośnika osi A A JAE Piasta koła A JAE Zestaw pokrywa Część z zestawu pokrywa A JAE Piasta koła A JAE Piasta koła A A JAE Zestaw mocowanie miecha pneumatycznego 71

72 Lista referencyjna części Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe A JAE Tuleja łożyskowa 3D A JAE Zestaw tuleja łożyskowa 3D Część z zestawu tuleja łożyskowa 3D A JAE Zestaw wspornik prowadnicy miecha powietrznego A JAE Zestaw wspornik mocowanie miecha pneumatycznego A JAE Zestaw wspornik prowadnicy miecha powietrznego A JAE Drążek kierowniczy model A 2040 A JAE Drążek kierowniczy model A 2095 A JAE Drążek kierowniczy model A 2140 A JAE Zwrotnica, lewy A JAE Zwrotnica, prawy A JAE Drążek kierowniczy model B 2040 A JAE Drążek kierowniczy model B 2095 A JAE Drążek kierowniczy model B 2140 A JAE Drążek kierowniczy 2040 A JAE Drążek kierowniczy 2090 A JAE Drążek kierowniczy 2140 A A JAE Cylinder blokujący - oś kierowana A JAE Płyta złącza pneumatyczne - oś kierowana A JAE Zestaw wspornik prowadnicy miecha powietrznego Część z zestawu wspornik prowadnicy miecha powietrznego A JAE Podkładka zębata A JAE Pokrywa sworzeń zwrotnicy dolna A JAE Płyta - miech wyrównawczy - oś kierowana A JAE Pokrywa sworznia zwrotnicy - górna A A A JAE Amortyzator drgań A JAE Sworzeń zwrotnicy A JAE Miech wyrównawczy Spawane, nie można zamówić osobno A JAE Zestaw smarowniczki z osłonami Część z zestawu smarowniczki z osłonami A A JAE Złącze kontrolne - AIRMASTER A A JAE Zestaw czujnik zużycia okładzin hamulcowych A A JAE Zestaw połączenie śrubowe wspornika łożyskowego Część zestawu montażowego śruby wspornika łożyskowego A JAE Zestaw tuleja łożyskowa 3D Część z zestawu tuleja łożyskowa 3D A JAE Zestaw połączenie śrubowe wspornika łożyskowego Część zestawu montażowego śruby wspornika łożyskowego A JAE Zestaw połączenie śrubowe miecha pneumatycznego Część z zestawu śruba miech V = 65 pneumatyczny V = 65 A JAE Zestaw mocowanie amortyzatora Część z zestawu mocowanie amortyzatora A JAE Zestaw połączenie śrubowe miecha pneumatycznego Część z zestawu śruba miech V = 65 pneumatyczny V = 65 A JAE Zestaw połączenie śrubowe wspornika łożyskowego Część zestawu montażowego śruby wspornika łożyskowego A JAE Zestaw połączenie śrubowe wspornik łożyskowy podnośnik A JAE Podkładka dociskowa A JAE Zestaw dwustronny podnośnik typu kołyska DCA A JAE Śruba M10 x A JAE Zestaw gumowy ogranicznik Część zestawu montażowego śruby wspornika łożyskowego 72

73 Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe A JAE Nakrętka M12 A JAE Zestaw połączenie śrubowe miecha pneumatycznego V = 90 A JAE Zestaw połączenie śrubowe miecha pneumatycznego V = 50 A JAE Zestaw połączenie śrubowe miecha pneumatycznego V = 65 Część z zestawu śruba miech pneumatyczny V = 90 Część z zestawu śruba miech pneumatyczny V = 50 Część z zestawu śruba miech pneumatyczny V = 65 A JAE Zestaw płyta odsadzeniowa V = 90 Część z zestaw płyta odsadzeniowa V = 90 A JAE Zestaw płyta odsadzeniowa V = 65 Część z zestaw płyta odsadzeniowa V = 65 A JAE Śruba M10 x Dwupak A JAE Śruba M10 x Czteropak A JAE Zestaw połączenie śrubowe wspornika łożyskowego Część zestawu montażowego śruby wspornika łożyskowego A JAE Nakrętka M10 Dwupak A JAE Zestaw gumowy ogranicznik A JAE Zestaw mocowanie amortyzatora Część z zestawu mocowanie amortyzatora A JAE Zestaw mocowanie amortyzatora Część z zestawu mocowanie amortyzatora A A JAE Przekładka A JAE Zestaw smarowniczki z osłonami Część z zestawu smarowniczki z osłonami A A JAE Zawór odwadniający - AIRMASTER A A JAE Nakrętka sześciokątna z kołnierzem M80 x 1,5 RH A JAE Nakrętka sześciokątna z kołnierzem M80 x 1,5 LH A A JAE Tarcza hamulcowa 19,5" A A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3/2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3/2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ5 / 2 A JAE Zestaw ułożyskowanie konwencjonalne 10,5 t TZ3/2 A JAE Podkładka ustalająca N N JAE Śruba M14 x 1,5 x 55 x 8 Część z zestawu ułożyskowanie konwencjonalne TZ5/2 Część z zestawu ułożyskowanie konwencjonalne TZ3/2 Część z zestawu ułożyskowanie konwencjonalne TZ5/2 Część z zestawu ułożyskowanie konwencjonalne TZ3/2 Część z zestawu ułożyskowanie konwencjonalne TZ5/2 Część z zestawu ułożyskowanie konwencjonalne TZ3/2 N JAE Zestaw mocowanie amortyzatora Część z zestawu mocowanie amortyzatora N JAE Nakrętka M8 N JAE Śruba M12 x N JAE Zestaw połączenie śrubowe dla miechów LBT, typu C N JAE Śruba M12 x 1,5 x N JAE Śruba M14 x 1,5 x 55 x 8 N JAE Śruba M16 x 1,5 x N JAE Zestaw połączenie śrubowe wspornika miecha pneumatycznego typu A B C, M16 Część z zestawu połączenie śrubowe dla miechów LBT, typu C Pięciopak N JAE Zestaw połączenie Część z zestawu połączenie N JAE Zestaw wspornik miecha pneumatycznego typu B, M16 Lista referencyjna części Część z zestawu miecha pneumatycznego typu B, M16 73

74 Lista referencyjna części Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe N JAE Zestaw wspornik miecha pneumatycznego typu A, M16 N JAE Zestaw wspornik miecha pneumatycznego typu C, M16 Część z zestawu miecha pneumatycznego typu A, M16 Część z zestawu miecha pneumatycznego typu C, M16 N JAE Zestaw mocowanie amortyzatora DCA Część z zestawu mocowanie amortyzatora DCA N JAE Śruba M14 x 1,5 x N JAE Śruba M14 x 1,5 x Dziesięciopak N JAE Śruba M14 x 1,5 x N JAE Zestaw połączenia śrubowe wspornika miecha pneumatycznego typu D N JAE Zestaw wspornik miecha pneumatycznego typu D, M14 Pięciopak Część z zestawu miecha pneumatycznego typu D, M14 N JAE Zestaw mocowanie amortyzatora DCA Część z zestawu mocowanie amortyzatora DCA N JAE Śruba M20 x 1,5 x N JAE Nakrętka M16 Dwupak N JAE Śruba M16 x 1,5 x N JAE Zestaw mocowanie amortyzatora DCA Część z zestawu mocowanie amortyzatora DCA N JAE Nakrętka M20 x 1,5 N JAE Śruba M14 x 1,5 x N JAE Śruba M14 x 1,5 x Dziesięciopak N JAE Śruba M20 x N JAE Nakrętka M20 N N JAE Śruba cylindryczna M10 x N N JAE Zestaw połączenie śrubowe miech pneumatyczny V = 90 N JAE Zestaw połączenie śrubowe miech pneumatyczny V = 50 N JAE Zestaw połączenie śrubowe miech pneumatyczny V = 65 N N JAE Śruba M8 x N JAE Śruba M8 x Czteropak N JAE Śruba M10 x N JAE Śruba M10 x Dwupak N JAE Śruba M10 x Czteropak N JAE Zestaw dwustronny podnośnik typu kołyska DCA N JAE Śruba M10 x N JAE Zestaw gumowy ogranicznik N JAE Śruba M10 x N JAE Zestaw połączenie śrubowe ramię podnośnika N JAE Śruba M12 x 1,5 x N JAE Śruba M12 x N JAE Zestaw połączenie śrubowe dla miecha pneumatycznego LBT typu A B D N JAE Zestaw połączenie śrubowe dla miecha pneumatycznego LBT typu C N JAE Śruba M12 x N JAE Zestaw połączenie śrubowe dla miecha pneumatycznego typu E N JAE Śruba M14 x 1,5 x N JAE Śruba M14 x 1,5 x Dziesięciopak N JAE Zestaw połączenie śrubowe dla miecha pneumatycznego LBT typu A B C E Część z zestawu połączenie śrubowe miech pneumatyczny V = 90 Część z zestawu połączenie śrubowe miech pneumatyczny V = 50 Część z zestawu połączenie śrubowe miech pneumatyczny V = 65 Część z zestawu połączenie śrubowe ramię podnośnika Część z zestawu śruba miech pneumatyczny LBT typu A B D Część z zestawu śruba miech pneumatyczny LBT typu C Część z zestawu połączenie śrubowe do miecha pneumatycznego LBT typu E Pięciopak 74

75 Lista referencyjna części zamiennych Mercedes-Benz JOST Obowiązuje dla wszystkich osi DCA i osi DLS od 20 roku. Numery części zamiennych Daimler Numery części zamiennych JOST Oznaczenie części zamiennych JOST Informacje dodatkowe N JAE Zestaw wspornik miecha pneumatycznego typu A Część z zestawu wspornik miecha pneumatycznego typu A N JAE Zestaw wspornik miecha pneumatycznego typu B Część z zestawu wspornik miecha pneumatycznego typu B N JAE Zestaw wspornik miecha pneumatycznego typu C Część z zestawu wspornik miecha pneumatycznego typu C N JAE Zestaw wspornik miecha pneumatycznego typu E Część z zestawu wspornik miecha pneumatycznego typu E N N JAE Zestaw połączenie śrubowe miecha pneumatycznego V = 65 N N JAE Nakrętka M10 Dwupak N JAE Zestaw gumowy ogranicznik N JAE Nakrętka M12 x 1,5 N JAE Zestaw połączenie śrubowe ramię podnośnika Część z zestawu śruba miech pneumatyczny V = 65 Część z zestawu połączenie śrubowe ramię podnośnika Zdjęcia (strona): Pixelci (1), Molostock (3), Molostock Fotolia.com (6), Jaroslav Pachy sr Fotolia.com (9), robsonphoto Fotolia.com (8, 28). Zastrzegamy sobie prawo do wprowadzania zmian w specyfikacji technicznej wszystkich produktów przedstawionych w niniejszym katalogu. Zaktualizowane dane oraz informacje dotyczące montażu i instrukcje napraw znajdą Państwo także w katalogu online na stronie Oprócz tego można tam także znaleźć dalsze informacje techniczne takie jak instrukcje obsługi i konserwacji, warunki gwarancji lub instrukcje montażu. 75

76 Sprzęgi siodłowe i systemy Sprzęgi siodłowe 2" i 3 ½", w różnych wysokościach montażowych, typach łożyskowania i wersjach wykonania, płyty podsiodłowe, łoża przesuwne i siodła o regulowanej wysokości, monitorowane czujnikami systemy sprzęgania ciągnika z naczepą 2 Czopy sprzęgu Dostępne są czopy 2" i 3 ½" do wszystkich systemów, w różnych wersjach wykonania 8 Ruch drogowy Zaczepy sworzniowe, hakowe i kulowe, systemy wymienne Variobloc oraz wykonania specjalne 9 Dyszle i końcówki dyszla Dyszle i końcówki dyszla mogą być zaprojektowane tak, aby spełniać różnorodne wymogi klienta w zastosowaniach drogowych i terenowych 10 Rolnictwo Zaczepy sworzniowe, kulowe, systemy regulacji wysokości i szyny prowadzące dla przemysłu leśnego i rolnictwa 3 Nogi podporowe Nogi podporowe o różnych wysokościach zabudowy, różnych długościach korb i wałków napędowych oraz typach stóp, specjalne nogi do nietypowych zastosowań 4 Systemy osiowe Lekkie osie do naczep i przyczep, z szerokim zakresem wyposażenia dodatkowego, do wszechstronnego zastosowania 5 Liczniki kilometrów Liczniki kilometrów do pomiaru przebiegu naczepy/ przyczepy niezależnie od przebiegu pojazdu ciągnącego Systemy kierowania Systemy kierowania osiami naczep i przyczep sterowane mechanicznie, hydraulicznie lub elektronicznie do pojazdów i osi różnych producentów Zawieszenia osi Zawieszenia pneumatyczne i hydrauliczne do zastosowań drogowych i terenowych FLY PL_04-27 Zastrzegamy sobie prawo do zmian 6 Obrotnice Obrotnice i łożyska obrotowe w różnych rozmiarach i wersjach 7 Technika kontenerowa Elementy do systemów wymiennych, nogi kontenerowe, zamki i rygle, mechanizmy podnoszenia nadwozi wymiennych, rolki prowadzące i łożyskowania JOST, Germany Tel , jost-sales@jost-world.com, Hydrauliczne układy wywrotu Siłowniki frontowe, podpodłogowe oraz dwustronnego działania do samochodów ciężarowych, naczep oraz przyczep Zestawy hydrauliczne spełniające różnorodne wymogi klienta Zestawy komponentów hydraulicznych do różnego rodzaju zastosowań. JOST Achsen Systeme, Germany Tel , sales.achsen@jost-world.com,
