1 OŚ NACZEPOWA KÖGEL KTA

2 MAKSYMALNIE CICHA PRACA! OŚ NACZEPOWA KÖGEL KTA Oś naczepowa Kögel KTA jako zintegrowany układ jezdny stanowi swego rodzaju mocny szkielet pojazdów tej firmy. Jest on optymalnie dostosowany do naczep firmy Kögel i jeszcze bardziej udoskonala ich właściwości jezdne. Nie tylko zwiększa to obciążalność naczep firmy Kögel, ale dzięki wysokiemu poziomowi inżynierii osi czyni je także długowiecznymi. Oś naczepowa Kögel KTA optymalnie spełnia główne wymagania klientów, czyli jak największą łatwość konserwacji. Tym samym możliwe jest również uzyskanie większej rentowności. Więcej informacji na temat osi naczepowej Kögel KTA i naszych wyjątkowych standardów jakościowych klasy Premium znajduje się na stronie DANE TECHNICZNE... 4 KTA W SZCZEGÓŁACH.. 5 KORZYŚCI DLA KLIENTA... 7 NARZĘDZIE DO NAPRAW KTA

3 Dane techniczne Hamulec Haldex DBT 22LT Tarcza hamulcowa Ø w mm 430 Przyłącze koła Wielkość koła 10/280/335/22x1,5 22,5 i ET120 Środek sprężyny w mm 1300 Ślad koła w mm 2040 Długości półresoru mm 500/385 Obszar wysokości jazdy w mm Oś podnoszona Tak Miech pneumatyczny Ø w mm 300 Nacisk na oś w kg 9000 Wszystkie dane są wartościami w przybliżeniu. Produkt podlega bieżącym zmianom technicznym. 3

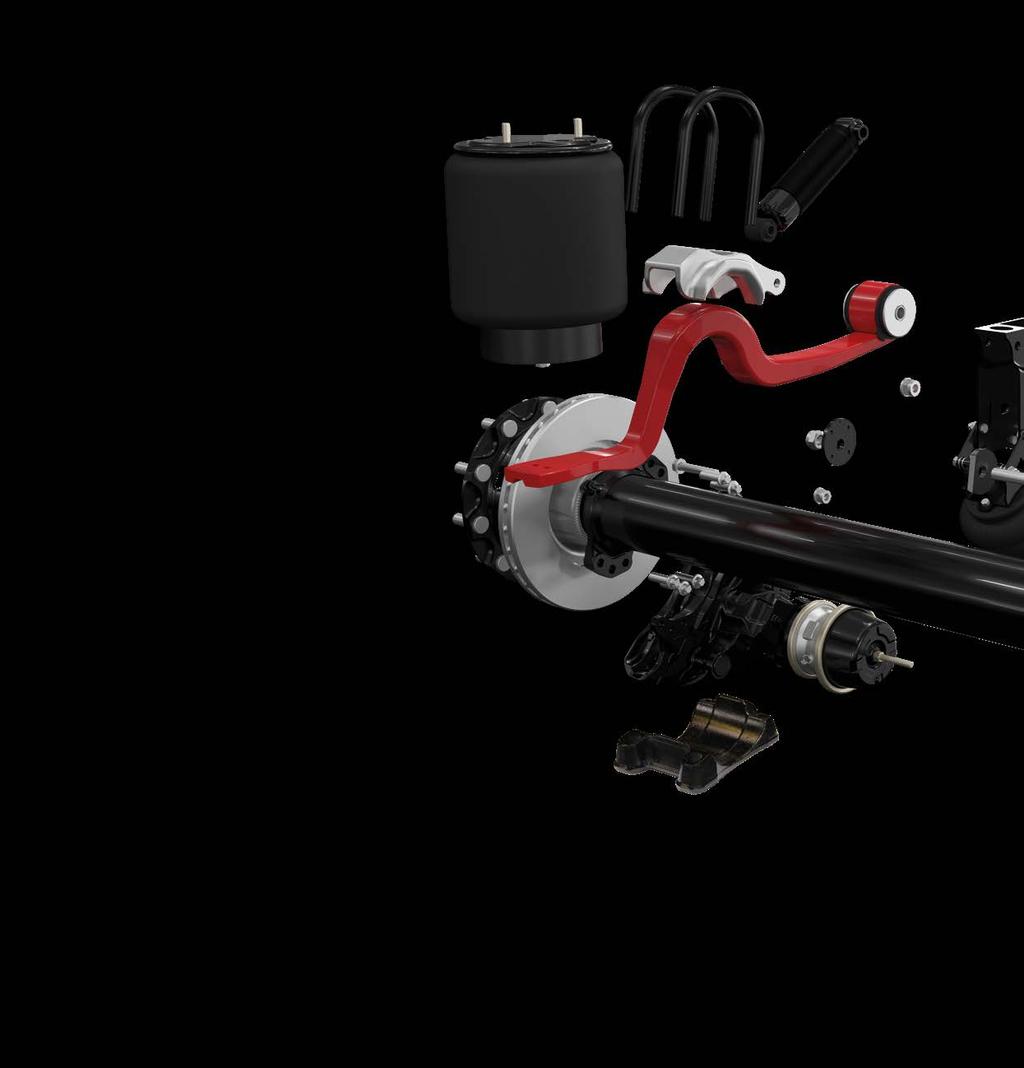

4 PRECYZJA W KAŻDYM SZCZEGÓLE ZESTAWIENIE KOMPONENTÓW KTA Połączenie osi Tarcza hamulcowa Zacisk hamulca z siłownikiem hamulcowym Urządzenie do podnoszenia osi Połączenie osi 4

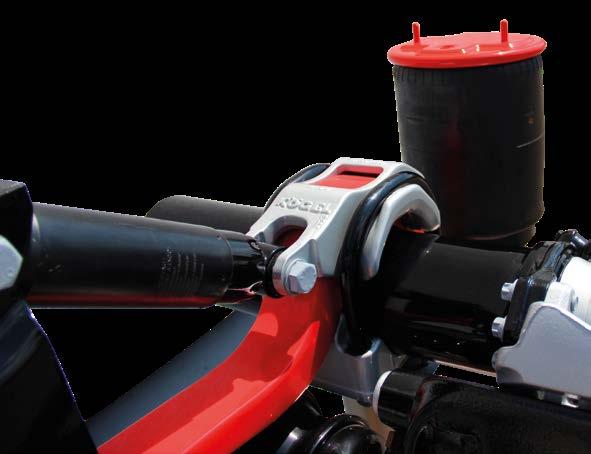

5 Miech pneumatyczny Amortyzatory Drążek zawieszenia Wspornik osi Piasta / tarcza koła Pochwa osi Ilustracje mogą przedstawiać wyposażenie dodatkowe / Produkty poddawane są bieżącym zmianom technicznym. 5

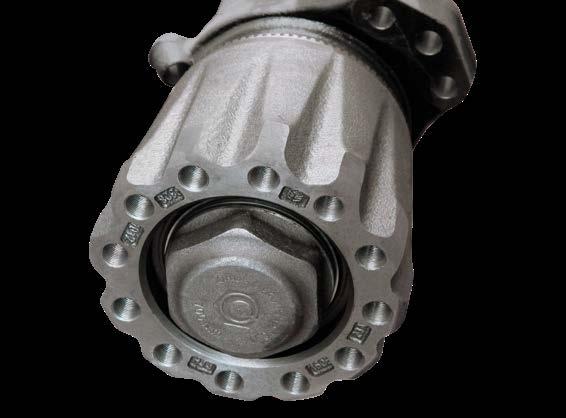

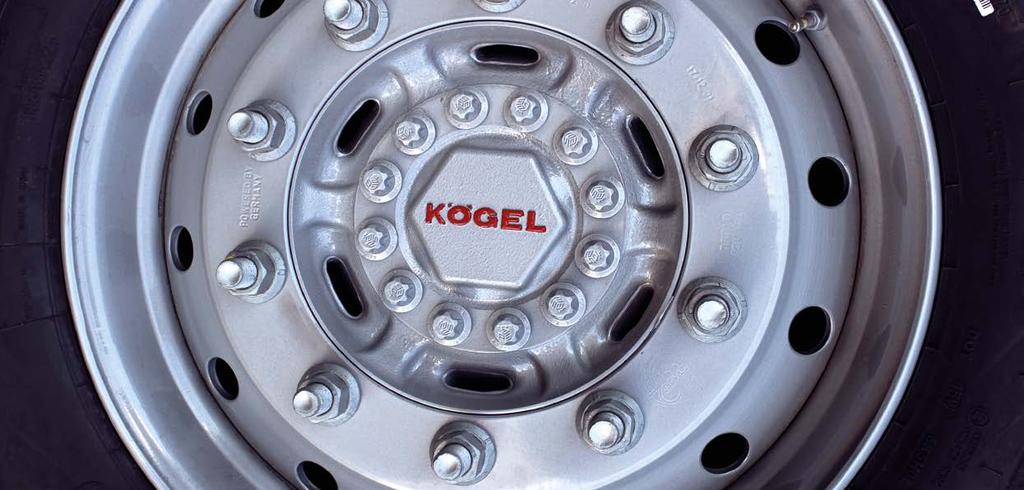

6 PODSTAWOWE ZALETY W SKRÓCIE PRZEKONUJE RENTOWNOŚCIĄ TWOJA KORZYŚĆ KUNSZT INŻYNIERSKI ü Jedyne w swoim rodzaju, nowe połączenie osi, kompatybilne ze wszystkimi powszechnymi osiami Podwójne zawieszenie składające się z metalowo-gumowej tulei w połączeniu z elastycznym drążkiem zawieszenia z kutej stali sprężynowej Sprytny system wentylacji hamulców: specjalnie zaprojektowane szczeliny wentylacyjne w piaście zapobiegają przegrzaniu i drogim szkodom następczym TWOJA KORZYŚĆ OSZCZĘDNOŚĆ KOSZTÓW I TRWAŁOŚĆ ü Bezobsługowe zamknięte kompaktowe łożysko zapobiega przed przedostawaniem się brudu i wody Duża stabilność dzięki wyważonemu stosunkowi właściwości amortyzujących i trwałości, ponieważ zastosowano niezwykle wytrzymałą stal sprężynową i miękką tuleję metalowo-gumową przy drążku osi Jeszcze większa stabilność: metalowo-gumowa tuleja przyjmuje siły wzdłużne i poprzeczne przy złączu i chroni tym samym ramę pojazdu 6 Ilustracje mogą przedstawiać wyposażenie dodatkowe / Produkty poddawane są bieżącym zmianom technicznym.

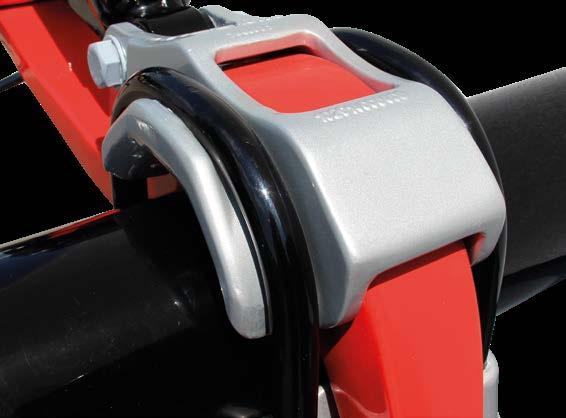

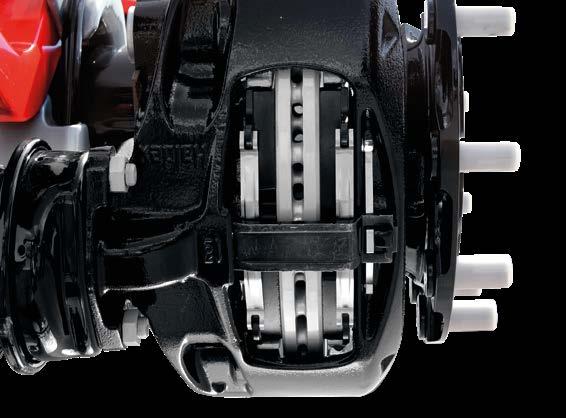

7 TWOJA KORZYŚĆ ŁATWA KONSERWACJA ü Prosta wymiana klocków hamulcowych bez specjalnego narzędzia Niezależna od siebie wymiana wahacza i pochwy osi dzięki nowatorskiemu opatentowanemu połączeniu osi Szybka i prosta wymiana części zużywalnych, np. wymiana tarcz hamulcowych bez demontażu łożyska koła TWOJA KORZYŚĆ MAKSYMALNE BEZPIECZEŃSTWO ü Ochrona delikatnego ładunku dzięki optymalnej amortyzacji i wyjątkowym właściwościom jezdnym Znakomita skuteczność i płynność hamowania dzięki sprawdzonym przez wiele lat hamulcom ze zoptymalizowanymi okładzinami hamulcowymi i tarczami hamulcowymi Beznaprężeniowy rozkład sił i ochrona przed pęknięciami, ponieważ pochwa osi jest kuta z jednego kawałka bez jakichkolwiek miejsc łączenia Ilustracje mogą przedstawiać wyposażenie dodatkowe / Produkty poddawane są bieżącym zmianom technicznym. 7

8 PODSTAWOWE ZALETY W SKRÓCIE PRZEKONUJE RENTOWNOŚCIĄ TWOJA KORZYŚĆ WYSOKA JAKOŚĆ ü Wysokiej jakości obróbka powierzchni zapewniająca trwałą ochronę przed korozją: technologia Nano-Ceramic plus powłoka kataforetyczna Skrócone przestoje dzięki zastosowaniu wysokogatunkowych i trwałych materiałów TWOJA KORZYŚĆ SPRZĘT PRZYJAZNY ŚRODOWISKU ü Proekologiczność: efektywność produktowa dba nie tylko o niskie koszty, lecz także o naturę. Zastosowanie materiałów nadających się do recyklingu jest świadomym wkładem w zrównoważony rozwój Produkt Kögel wysokiej jakości, kompatybilny z niemal wszystkimi naczepami Kögel 8 Ilustracje mogą przedstawiać wyposażenie dodatkowe / Produkty poddawane są bieżącym zmianom technicznym.

9 TWOJA KORZYŚĆ SERWIS ü Warsztaty serwisowe i partnerzy serwisowi Kögel w całej Europie Serwis na terenie całej Europy i części zamienne online na stronie Indywidualnie dopasowane pakiety konserwacyjne Ilustracje mogą przedstawiać wyposażenie dodatkowe / Produkty poddawane są bieżącym zmianom technicznym. 9

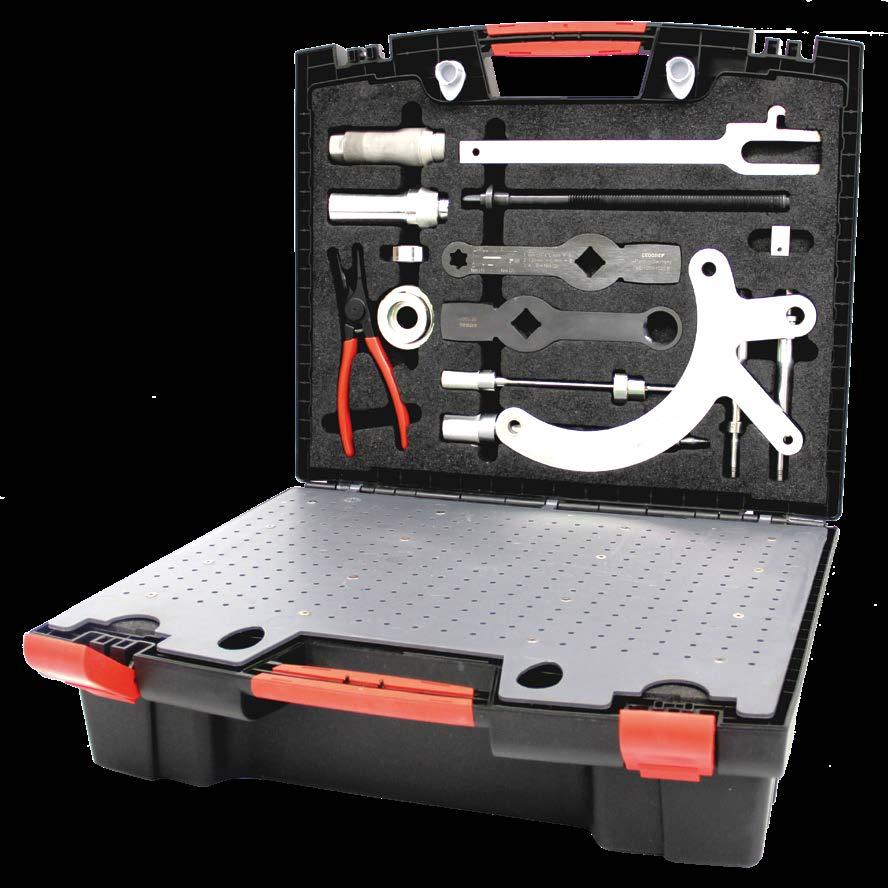

10 WYPOSAŻENIE DO NAPRAWY I KONSERWACJI NARZĘDZIE DO NAPRAW KTA KÖGEL Naczepa potrzebuje stabilnej podstawy. Oś, która jest perfekcyjnie dopasowana do naczepy, spełnia te wymagania. Nowa oś naczepowa Kögel KTA została zaprojektowana przez firmę Kögel zgodnie z najnowszymi informacjami technicznymi specjalnie do naczep produkowanych we własnych fabrykach. Ponieważ nawet łatwa w konserwacji i niezawodna oś naczepowa musi regularnie trafiać do serwisu. Dzięki narzędziu do napraw KTA Kögel użytkownicy są doskonale przygotowani do naprawy i konserwacji nowej osi naczepowej KTA firmy Kögel. Zestaw do napraw KTA zawiera specjalne narzędzia i pomoce montażowe, które są potrzebne np. do wymiany wahacza lub wyrównania połączenia osi. 10 Ilustracje mogą przedstawiać wyposażenie dodatkowe / Produkty poddawane są bieżącym zmianom technicznym.

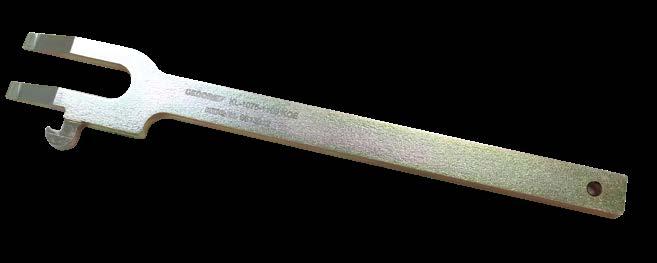

11 PODSTAWOWE ZALETY W SKRÓCIE ü ü ü ü ü Specjalne narzędzie umożliwiające szybką i prostą naprawę osi naczepowej Kögel KTA Każdą część można zamawiać pojedynczo Narzędzie w znanej, wysokiej jakości Kögel Wszystkie niezbędne narzędzia umieszczone w jednej walizce Możliwość zastosowania do wielu innych typów osi, np. specjalne narzędzie do Haldex DBT 22LT INFORMACJE I ZAMÓWIENIA NARZĘDZIA DO NAPRAW KÖGEL KTA Kögel Trailer GmbH & Co. KG I Dział posprzedażny I Części zamienne Adres biura / adres pocztowy: Heuweg 3 I Ulm I Germany Adres odbioru / dostarczenie towaru: Boschstraße 25 I Ulm I Germany tel.: I faks: parts@koegel.com I 11

12 Kögel Trailer GmbH & Co. KG Am Kögel-Werk Burtenbach Germany tel.: fax: info@koegel.com Instrukcja bezpieczeństwa! Użytkowanie przyczep jest dozwolone tylko pod warunkiem przestrzegania wszystkich przepisów ruchu drogowego, przepisów stowarzyszeń zawodowych i przepisów związanych z zabezpieczeniem ładunków. Nie ponosimy odpowiedzialności za pomyłki i błędy drukarskie. Zmiany techniczne zastrzeżone. Drukowano w Niemczech. Przedruk zabroniony 08/18. Nr katalogowy: PL
