1 Zielna ¹ka, ul. Wenecka 2, Pleszew tel./fax: (0-62) , mikrprceswwyregulatr pracy kt³a INSTRUKJA BS UGI

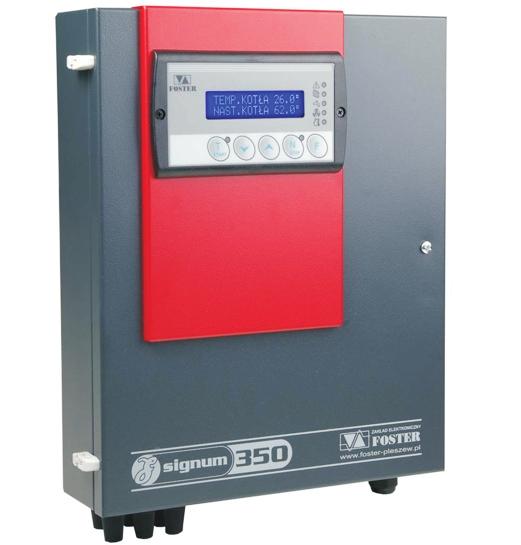

2 Mikrprcesrwy regulatr pracy kt³a Regulatr Signum 350 przeznaczny jest d regulacji prcesu spalania w nadmuchwych kt³ach mia³wych raz uniwersalnych Regulacja temperatury plega na sterwaniu dmuchaw¹ napwietrzaj¹c¹ kci³ raz pmp¹ zajmuj¹c¹ siê prcesem biegu wdy w uk³adzie. Prducent zaleca stswanie dmuchaw partych na silnikach typ R2E 120 AR77-05 (zastswanych w dmuchawach WBS6, WPA07 i inych) raz typ M LT (zastswanych w dmuchawach RV). W celu pdniesienia bezpieczeñstwa pracy z regulatrem Signum 350 m e wspó³pracwaæ termstat awaryjny, który ddatkw zabezpiecza kci³. Ze wzglêdu na m liwœci prgramwe regulatra m na dpaswaæ g d ró neg rdzaju paliwa. Regulatr charakteryzuje siê bardz prst¹ bs³ug¹, psiada n jednak wszystkie funkcje niezbêdne d prawid³wej pracy kt³a, ddatkw psiada wbudwany mdu³ WU (ciep³a wda u ytkwa), który pzwala na prgramwanie, zadawanie temperatury i pdgl¹d aktualnej temperatury w zasbniku ciep³ej wdy u ytkwej. U ytkwnik ma d swjej dyspzycji prsty i funkcjnalny panel sterwania, um liwiaj¹cy zaprgramwanie temperatury pracy w szerkim zakresie. UWAGA NIE WLN STSWAÆ D KT ÓW PRAUJ YH W SYSTEMIE ZAMKNIÊTYM GDY INSTALAJA KT A WYKNANA JEST NIEZGDNIE Z NRM PN-EN UWAGA Zaleca siê by ze sterwnikiem wspó³pracwa³y ddatkwe niezale ne zabezpieczenia kt³a chrni¹ce kci³ przed nieprawid³w¹ prac¹ (np. Przegrzaniem kt³a, nadmiernym wzrstem ciœnienia w instalacji c.., zanikiem napiêcia w sieci) UWAGA Ze wzglêdu na zak³ócenia elektrmagnetyczne sieci mg¹ce wp³ywaæ na pracê systemu mikrprcesrweg, a tak e warunki bezpieczeñstwa przy bs³udze urz¹dzeñ zasilanych napiêciem sieci 230V nale y bezwzglêdnie pd³¹czyæ regulatr d instalacji z przewdem chrnnym. Regulatr nie pwinien byæ nara ny na zalanie wd¹, a tak e na warunki pwduj¹ce kndensacjê pary wdnej, raz przedstawanie siê zabrudzeñ w pstaci py³ów przewdz¹cych d wnêtrza budwy. WSKAZÓWKI DTYZ E BEZPIEZNEG U YTKWANIA 1. Regulatr u ytkwaæ zgdnie z instrukcj¹ bs³ugi. 2. Nie wyknywaæ samdzielnie adnych napraw. Naprawy pwierzyæ uprawninemu d teg serwiswi technicznemu. 3. Przed twarciem pkrywy lub wymian¹ bezpiecznika nale y kniecznie d³¹czyæ zasilanie regulatra (kt³a). 4. Nale y utrzymywaæ czystœæ w tczeniu regulatra. Regulatr m e byæ u ytkwany wy³¹cznie w pmieszczeniach wlnych d py³ów przewdz¹cych, w których temperatura utrzymywana jest w zakresie +5 d 40 a wilgæ nie przekracza 75%. Urz¹dzenie nie m e byæ wystawine na dzia³anie wdy. 5. Nale y graniczyæ dstêp dzieci d regulatra. 6. Przed rzpczêciem u ytkwania regulatra nale y bezwzglêdnie sprawdziæ skutecznœæ uziemienia jeg budwy. 7. Instalacje regulatra pwierzyæ wykwalifikwanemu instalatrwi.

3 Rzmieszczenie elementów panelu sterwania Signum 350 ALARM PMPA PMPA WU DMUHAWA TERMSTAT PK. START STP Widk pd³¹czeñ regulatra Schemat pd³¹czenia PB 2 1 Z. Z. WU A B P.IN P.UT STB DMUH. 1 DMUH PMP PMP WU ZASILANIE Schemat pd³¹czenia sterwnika Dmuchawa 1 Dmuchawa 2 Pmpa Pmpa WU Zasilanie

4 INSTRUKJA BS UGI mikrprcesrweg regulatra temperatury 1. TABELA 1 - pdstawwe parametry STB N/FF ALGRYTM PRAY HISTEREZA KTÙA NASTAWA KT.MAX TEMP. WY. DMUH. TEMP. ZA. PMP ZAS D. PMP ZAS PRAY PMPY TRYB PRAY DM1 BRTY MAX. DM1 BRTY MIN. DM1 BIEG PRZEDM. DM1 TRYB PRAY DM2 BRTY MAX. DM2 BRTY MIN. DM2 BIEG PRZEDM. DM2 ZAS PRZEDMUHU PAUZA PRZEDMUHU TRYB PRAY WU PRIRYTET WU NAST. KT. WZRST ZAS PRAY WU WYBIEG PMPY WU TERM. PK. KT A MIN. TEMP. KT A 0, (3) wyù¹czny/zima/lat w³¹czny/wy³¹czny w³¹czny/wy³¹czny Min s S X 5sek min min wyù¹czny w³¹czny wy³¹czny 40 Algrytm pracy Histereza regulacji temperatury ktùa Nastawa kt³a maksymalna Temperatura wy³àczenia dmuchawy Temperatura zaùàczenia pmp zas dùàczenia pmpy c zas pracy pmpy c Tryb pracy dmuchawy, spsób sterwania zas przedmuchu zas miædzy przedmuchami Tryb pracy WU Prirytet WU Wzrst nastawy temperatury na ktle zas pracy pmpy ùadujàcej zasbnik WU Wybieg pmpy WU Termstat pkjwy ktùa Minimalna nastawiana temperatura ktùa 2. TABELA 2 - Warunki pracy Temperatura tczenia Napiêcie zasilaj¹ce bci¹ alnœæ wyjœæ Maksymalna temperatura pracy czujników DMUHAWA PMPA PMPA WU dla (1) 1 (1) 1 (1) 100 V A V A A A A UWAGA Ze wzglêdu na zak³ócenia elektrmagnetyczne sieci mg¹ce wp³ywaæ na pracê systemu mikrprcesrweg, a tak e warunki bezpieczeñstwa przy bs³udze urz¹dzeñ zasilanych napiêciem sieci 230V nale y bezwzglêdnie pd³¹czyæ regulatr d sprawnej instalacji elektrycznej z przewdem chrnnym. Regulatr nie pwinien byæ nara ny na zalanie wd¹, a tak e na warunki pwduj¹ce kndensacjê pary wdnej, raz przedstawanie siê zabrudzeñ w pstaci py³ów przechdz¹cych d wnêtrza budwy. UWAGA W celu pd³¹czenia autmatyki d zasilania, zabrania siê stswaæ jakichklwiek prwizrycznych instalacji elektrycznych raz przed³u aczy. Zabrania siê jakichklwiek mdyfikacji d³ugœci kabla zasilaj¹ceg autmatykê. NIEZASTSWANIE SIÊ D PWY SZYH WSKAZÓWEK RÓWNZNAZNE BÊDZIE Z UTRAT GWARANJI NA AUTMATYKÊ KT A.

5 3.2. PRZYISKI STARWANIA RAZ PIS KIEN DIALGWYH W stanie pdstawwym, p w³¹czeniu zasilania wygl¹d panelu sterwania jest nastêpuj¹cy: START STP Przycisk TAK/START Naciœniêcie przycisku pwduje wejœcie regulatra w stan PRAA i w zale nœci d temperatur raz nastaw w³¹czenie urz¹dzeñ zewnêtrznych ( dmuchawa, pmpy). Przycisk NIE/STP Naciœniêcie przycisku pwduje wejœcie regulatra w stan STP i wy³¹czenie urz¹dzeñ zewnêtrznych (dmuchawa, pmpy). UWAGA Przycisk N/STP s³u y równie d kaswania stanów alarmwych sygnalizwanych œwieceniem lampki ALARM. Patrz punkt BS UGA STANÓW ALARMWYH Przyciski nawigacji i zmiany wartœci parametrów Przyciski te s³u ¹ przede wszystkim d nawigacji (pruszania siê) p menu regulatra. Pdczas zmiany parametrów przyciski s³u ¹ klejn d, zmniejszania i zwiêkszania ich wartœci. Pdgl¹d i/lub prgramwanie temperatury kt³a, WU, dknuje siê wybieraj¹c dla dpwiednie dla temperatury kn za pmc¹ przycisku F. Zmian m na dknywaæ bezpœredni za pmc¹ przycisków i. W stanie pdstawwym (p w³¹czeniu regulatra) wyœwietlane jest kn z temperatur¹ kt³a. ALARM DZYT WARTŒÆ MIERZNEJ TEMP. KTLA NAST. KTLA START STP PMPA PMPA WU DMUHAWA TERMSTAT PK. DZYT WARTŒI ZADANEJ KRÓTKIE NAIŒNIEIE PWDUJE PRZEJŒIE D NASTÊNEG KNA PRZYISKI ZMIANY WARTŒI ZADANEJ W nastêpnym knie wyœwietlane s¹ temperatury dtycz¹ce ciep³ej wdy u ytkwej. Znaczenie przycisków raz spsób prezentacji temperatury jest nastêpuj¹cy: ALARM DZYT WARTŒÆ MIERZNEJ START TEMP. WU NAST. WU STP PMPA PMPA WU DMUHAWA TERMSTAT PK. DZYT WARTŒI ZADANEJ KRÓTKIE NAIŒNIEIE PWDUJE PRZEJŒIE D NASTÊNEG KNA PRZYISKI ZMIANY WARTŒI ZADANEJ

6 Zakres nastawy WU wynsi W przypadku wy³¹czenia mdu³u WU na wyœwietlaczu w linii NASTAWA WU pjawi s i ê w a r t œ æ F. ALARM DZYT WARTŒÆ MIERZNEJ START TEMP. WU 22.5 NAST. WU F STP PMPA PMPA WU DMUHAWA TERMSTAT PK. KRÓTKIE NAIŒNIEIE PWDUJE PRZEJŒIE D NASTÊNEG KNA DMUHAWA TERMSTAT PK. START STP Bez wzglêdu na wybrane kn pdgl¹du temperatur przyciski T/START i N/STP s¹ aktywne i zachwuj¹ swje znaczenie UK AD MENU MENU DMUHAWY TRYB PRAY DM1 REG. BR. WYÙÀZ DMUH. WYÙÀZNA BRTY MAX. DM1 BRTY MIN. DM1 BIEG PRZEDM. DM1 TRYB PRAY DM2 REG. BR. WYÙÀZ DMUH. WYÙÀZNA BRTY MAX. DM2 BRTY MIN. DM2 BIEG PRZEDM. DM MENU PRZEDMUHY ZAS PRZEDMUHU PAUZA PRZEDMUHU BIEG PRZEDM. Dm1 BIEG PRZEDM. DM MENU WU TRYB PRAY WU WY ZNY ZIMA LAT PRIRYTET WU WYBIEG PMPY WU NAST. KT. WZRST NAST. KT. WZRST ZAS PRAY WU

7 MENU TERMST. PK. TERM. PK. KT A WY ZNY W ZNY MIN. TEMP. KT A ZAS D.PMP. ZAS PRAY PMPY MENU SERWIS STB N/FF ALGRYTM PRAY HISTEREZA KTÙA NASTAWA KTÙ. MAX TEMP. WYÙ. DMUH. TEMP. ZAÙ. PMP ZAS DÙ.PMP. ZAS PRAY PMPY TRYB PRAY DM1 REG. BR. WYÙÀZ DMUH. WYÙÀZNA BRTY MAX. DM1 BRTY MIN. DM1 BIEG PRZEDM. DM1 TRYB PRAY DM2 REG. BR. WYÙÀZ DMUH. WYÙÀZNA BRTY MAX. DM2 BRTY MIN. DM2 BIEG PRZEDM. DM2 ZAS PRZEDMUHU PAUZA PRZEDMUHU TRYB PRAY WU WY ZNY ZIMA LAT PRIRYTET WU WYBIEG PMPY WU NAST. KT. WZRST NAST. KT. WZRST ZAS PRAY WU TERM. PK. KTÙA WY ZNY W ZNY MIN. TEMP. KT A MENU P.IN/ P.UT WEJŒIE P. IN WY ZNY W ZNY TERMSTAT PK. WEJŒIE AWARIA ZAS PRAY PMPY

8 WYJŒIE P. UT WY ZNY W ZNY WYJŒIE AWARIA ZA ZENIE PMP STAN PRAA WERSJA PRGRAMU SIGNUM 350/HD VER. _. 4. KNFIGURWANIE REGULATRA P naciœniêciu i przytrzymaniu przez 5 sekund przycisku F na wyœwietlaczu pjawi siê ekran z wybrem menu, pwtórne naciœniêcie przycisku F pwduje wyjœcie z trybu prgramwania. Spsób nawigacji p MENU raz przyk³ad zmiany parametrów w MENU DMUHAWA pkazuje pni szy diagram. WERSJA PRGRAMU NIE ZAS PRAY PMPY MENU P.IN/P.UT NIE ZAS.D.PM Z ZAPAMIÊTANIEM WARTŒI TAK 40 NIE MENU SERWIS NIE MIN.TEMP.KT A NIE TAK 45 BEZ ZAPAMIÊTANIA WARTŒI MENU TERMSTAT PK TAK NIE TERM.PK.KT A MENU WU MENU PRZEDMUHY MENU DMUHAWA NIE TAK 5s F Rys.1. Przyk³adwe pruszanie siê p menu w celu zmiany parametrów

9 5. PIS PARAMETRÓW STERWANIA 5.1. TRYB PRAY Za pmc¹ teg parametru wybiera siê spsób sterwania dmuchaw¹ wg nastêpuj¹cej zasady: 0 - regulacja brtami dmuchawy - parametry BRTY DMUH.MAX, BRTY DMUH.MIN, BIEG PRZEDMUHU s¹ aktywne, 1 - regulacja dwustanwa (za³¹cz/wy³¹cz) - parametry BRTY DMUH.MAX, BRTY DMUH.MIN, BIEG PRZEDMUHU nie s¹ aktywne i nie s¹ wyœwietlane. 5.2 ALGRYTM PRAY Parametr kreœla dpuszczalne zachwanie temperatury na ktle pprzez wymuszenie stanu regulatra raz spsób sterwania prac¹ pmpy biegwej w wyniku zadzia³ania termstatu pkjweg (TERM. PK. KT A = W ZNY) znaczaj¹ce si¹gniêcie zadanej temperatury w knkretnym pmieszczeniu. 0 - rzwarcie styku termstatu pkjweg kt³a pwduje zmianê spsbu sterwania pmpy i przejœcie regulatra w stan NADZÓR - minimaln¹ temperaturê na ktle kreœla MIN. TEMP. KT A 2 - rzwarcie styku termstatu pkjweg pwduje jedynie zmianê spsbu pracy pmpy bez wymuszania stanu NADZÓR - dzia³anie pmpy wg parametrów ZAS PRAY PMPY i ZAS D. PMPY Pni sze diagramy pkazuj¹ przyk³adwy przebieg temperatury na ktle raz pracê pmpy w zale nœci d stanu termstatu pkjweg, brazuj¹c ró nice miêdzy dwma spsbami sterwania. ALGRYTM=0 Rzwarcie styku termstatu pkjweg jest uwzglêdniane przez regulatr, jeœli d mmentu naciœniêcia przycisku START (inicjacja stanu PRAA), c najmniej raz zstanie si¹gniêta temperatura zadana na ktle (punkt a na wykresie). Dalej skutkuje t przejœciem regulatra w stan NADZÓR, a pmpa biegwa p zakñczeniu wybiegu (dcinek b na wykresie) czasie b, bêdzie w³¹czana cyklicznie c ZAS D.PMP (dcinek c) na ZAS PRAY PMPY. Stan ten utrzymuje siê dpóki styki termstatu pkjweg pzstaj¹ rzwarte lub temperatura na ktle spadnie d wartœci MIN. TEMP. KT A (punkt d na wykresie). W tej temperaturze regulatr przechdzi d stanu praca i pdnsi temperaturê d wartœci MIN. TEMP. KT A + 5. TZ - Temperatura zadana kt³a TM - Minimalna temperatura kt³a, wartœæ prgramwana pd MIN. TEMP. KT A TM+5 - Temperatura 5 wy sza d zaprgramwanej pd MIN. TEMP. KT A TP - Temperatura za³¹czenia pmpy Rys.2. Zachwanie mdu³u i przebieg temperatury na ktle dla ALGRYTM=0 pis charakterystycznych punktów wykresu: a - si¹gniêcie zadanej temperatury b - Wybieg pmpy czyli wyd³u ne dzia³anie wartœæ parametru ZAS PRAY PMPY p zadzia³aniu termstatu pkjweg. ykliczne za³¹czenia pmpy bêd¹ takim samym czasie trwania. c - dstêp miêdzy za³¹czeniami pmpy prgramwany pd ZAS D. PMP d - Temperatura na ktle si¹ga wartœæ zaprgramwan¹ pd MIN. TEMP. KT A znaczn¹ TM - regulatr przechdzi w stan PRAA i pdnsi temperaturê d wartœci TM+5

10 ALGRYTM=1 Dla tej wartœci parametru, mim rzwarcia styku termstatu pkjweg (temperatura si¹gniêta) regulatr utrzymuje na ktle sta³¹ temperaturê zadan¹. d chwili si¹gniêcia temperatury zadanej na ktle (punkt a na wykresie) i rzwartym styku termstatu pkjweg pmpa biegwa p zakñczeniu wybiegu (dcinek b na wykresie) czasie ZAS PRAY PMPY, bêdzie w³¹czana cyklicznie c ZAS D.PMP (dcinek c) na ZAS PRAY PMPY. Stan ten utrzymuje siê dpóki styki termstatu pkjweg pzstaj¹ rzwarte. Pnwne zwarcie styku termstatu pwduje pracê ci¹g³¹ pmpy (punkt d na wykresie). TZ TZ-H TP Tpk ZWARTY PMPA TZ - Temperatura zadana kt³a H - Histereza regulacji temperatury kt³a TZ-H - Temperatura zadana kt³a ni sza wartœæ histerezy TP - Temperatura za³¹czenia pmpy Rys.3. Zmiany temperatury na ktle i zachwanie urz¹dzeñ dla ALGRYTM=2 pis charakterystycznych punktów wykresu: a - si¹gniêcie zadanej temperatury, b - Wybieg pmpy czyli wyd³u ne dzia³anie wartœæ parametru ZAS PRAY PMPY p zadzia³aniu termstatu pkjweg. ykliczne za³¹czenia pmpy bêd¹ takim samym czasie trwania, c - dstêp miêdzy za³¹czeniami pmpy prgramwany pd ZAS D. PMP, d - Zwarte styki termstatu wymuszaj¹ ci¹g³¹ pracê pmpy HISTEREZA KT A n n1 0 brty dmuchawy histereza temperatura Tzadana Histereza jest stref¹ nieczu³œci kreœlaj¹c¹ ró nicê temperatur punktu przejœcia regulatra ze stanu NADZÓR d stanu PRAA. P si¹gniêciu temperatury zadanej kt³a, regulatr przechdzi ze stanu PRAA w stan NADZÓR. P bni eniu temperatury punktem przejœcia d stanu PRAA nie jest temperatura zadana ale temperatura mniejsza wartœæ kreœln¹ parametrem HISTEREZA. Wystêpwanie takiej strefy nieczu³œci jest knieczne i m e byæ nastawiana w zakresie 1-3. Ustawienie fabryczne t NASTAWA KT. MAX (maksymalna temperatura na ktle) Jest t parametr kreœlaj¹cy m liwœæ ustawienia maksymalnej temperatury na ktle. M na g zaprgramwaæ w zakresie d 70 d 90. Wartœci¹ fabryczn¹ jest 85. Dzia³anie teg parametru ma nastêpuj¹ce skutki: - nie m na nastawiæ wy szej temperatury na ktle ni NASTAWA KT.MAX, - pwy ej temperatury NASTAWA KT.MAX+2 przedmuchy zstaj¹ wy³¹czne raz w³¹cza siê pmpa c nawet jeœli regulatr by³ wczeœniej w stanie STP. 5.5 TEMP. WY. DMUH. (temperatura wy³¹czenia dmuchawy) Ze wzglêdu na ró nrdnœæ paliw, budwê instalacji grzewczej, parametr pzwala u ytkwnikwi zadecydwaæ temperaturze wy³¹czenia dmuchawy p wypaleniu zasypu. Dstêpny jest zakres d 20 d 45. W p³¹czeniu z parametrem TEMP. ZA. PMP ustala siê za jeg pmc¹ temperaturê wy³¹czenia kt³a - przejœcie w stan STP. Zale nie d relacji miêdzy nimi temperaturê wy³¹czenia wyznacza siê nastêpuj¹c: RELAJA TEMP.WY.DMUH. < TEMP.ZA.PMP - 5 TEMP.WY.DMUH. = TEMP.ZA.PMP - 5 TEMP.WY.DMUH. > TEMP.ZA.PMP - 5 TEMPERATURA WY ZENIA TEMP.WY.DMUH. TEMP.WY.DMUH. TEMP.ZA.PMP - 5

11 5.6 TEMP. ZA. PMP (temperatura za³¹czenia pmp) Praca bu pmp, tzn. pmpy c i pmpy cwu jest m liwa pwy ej TEMP. ZA. PMP jednak dzia³aniu danej pmpy w kreœlnym mmencie decyduj¹ inne ustawienia: - dla pmpy c - TERM. PK. KT A, ZAS D. PMPY, ZAS PRAY PMPY, TRYB PRAY WU, PRIRYTET WU, - dla pmpy cwu - TRYB PRAY WU, PRIRYTET WU, ZAS PRAY WU, WYBIEG PMPY WU. Wy³¹czenie pmpy c nastêpuje w temperaturze 5 ni szej d TEMP. ZA. PMP i ma równczeœnie wp³yw na temperaturê wy³¹czenia kt³a wg relacji przedstawinych w punkcie ZAS D. PMP (czas d³¹czenia pmp ) Jeœli wejœcie termstatu pkjweg zsta³ rzwarte (si¹gniêta temperatura w pmieszczeniu ) pmpa biegwa pracuje jeszcze przez czas zaprgramwany pd ZAS PRAY PMPY (tzw wybieg) nastêpnie pracuje cyklicznie za³¹czaj¹c siê c ZAS D. PMP na ZAS PRAY PMPY. Dla wartœci parametru ZAS PRAY PMPY=0 pmpa biegwa jest wy³¹czna stale i wartœæ parametru ZAS D. PMP jest bez znaczenia. 5.8 ZAS PRAY PMPY Wartœæ teg parametru decyduje : - czasie wybiegu pmpy p si¹gniêciu temperatury zadanej w pmieszczeniu kreœlnej rzwarciem styku termstatu pkjweg, - czasie za³¹czenia pmpy biegwej w pracy cyklicznej - dla wartœci "0" pmpa nie jest za³¹czana (patrz pkt 5.7) Interpretacja graficzna bu pwy ej pisanych parametrów znajduje siê na rysunkach w punkcie ZAS PRZEDMUHU P si¹gniêciu temperatury zadanej regulatr przechdzi w stan NADZÓR, w którym dknywane jest cykliczne za³¹czanie dmuchawy na czas zaprgramwany pd tym parametrem z dstêpem kreœlnym pd PAUZA PRZEDMUHU i si³¹ pd BIEG PRZEDMUHU. Przedmuchy wystêpuj¹ jeœli: - ZAS PRZEDMUHU > 0, - Temperatura na ktle jest ni sza d 80. Przedmuchy w za³ eniu maj¹ zapbiegaæ grmadzeniu siê gazów ale równczeœnie nie pwinny pwdwaæ pdnszenia temperatury na ktle. M liwœæ prgramwania w szerkim zakresie daje siê zastswaæ elastycznie d ró nych typów paliw. Dla wartœci ZAS PRZEDMUHU = 0 przedmuch nie jest wyknywany PAUZA PRZEDMUHU PAUZA PRZEDMUHU t czas miêdzy za³¹czeniami dmuchawy jeœli temperatura na ktle jest wy sza d zadanej. PAUZA PRZEDMUHU raz ZAS PRZEDMUHU kszta³tuj¹ mechanizm przedmuchów i nale y je dbieraæ w zale nœci d warunków tj. rdzaju i jakœci paliwa, dbiru ciep³a, ci¹gu kminweg itp. Zmian czasów przedmuchu i pauzy m na dknaæ w dwlnym mmencie pracy regulatra. Dla wartœci ZAS PRZEDMUHU = 0 przedmuch nie jest wyknywany wiêc wartœæ pauzy jest bez znaczenia BIEG PRZEDMUHU Trzecim parametrem zwi¹zanym z mechanizmem przedmuchów jest BIEG PRZEDMUHU, którym definiuje siê si³ê nadmuchu (prgramuje siê brty dmuchawy w umwnej skali d 0 d 12). Wartœæ brtów dbiera siê w zale nœci d warunków pamiêtaj¹c, e rl¹ przedmuchów jest przeciwdzia³anie skutkm gazwania paliwa i nie pwinn pwdwaæ pdnszenia temperatury na ktle. Dla wartœci ZAS PRZEDMUHU = 0 przedmuch nie jest wyknywany, a wartœæ biegu przedmuchu jest bez znaczenia. Interpretacjê graficzn¹ przedmuchów przedstawia pni szy rysunek RTY DMUH.MAX (maksymalne brty dmuchawy) a³y zakres m liwych d zastswania w pracy kt³a prêdkœci brtwych dmuchawy pdzieln na bstpni - d 0 d jest maksymaln¹ prêdkœci¹ dpwiadaj¹c¹ bezpœredniemu w³¹czeniu dmuchawy d sieci i nie ma zwi¹zku z fizycznymi biegami dmuchaw z silnikami wielbiegwymi. Zakres prgramwania jest graniczny d d³u wartœci¹ brtów minimalnych (m liwœæ ustawienia wartœci mniejszej d minimalnych by³aby sprzeczna z intencj¹), a d góry wartœci¹ 12. Zawiera siê wiêc w zakresie [BRTY DMUH.MIN+1] Wielkœæ ta m e mieæ wp³yw na czas rzpalania i ewentualne przeregulwanie czyli przerst temperatury pwy ej zadanej p wy³¹czeniu dmuchawy.

12 5.13 BRTY DMUH.MIN (minimalne brty dmuchawy) Za pmc¹ teg parametru ustala siê najni sze dla daneg zastswania brty dmuchawy. Takimi w³aœnie brtami bêdzie si¹gana temperatura zadana. "0" dla teg parametru znacza najni sz¹ prêdkœæ, dla której wydajnœæ i ciœnienie dmuchawy uznan za u yteczne. Zakres prgramwania jest graniczny d góry wartœci¹ brtów maksymalnych (m liwœæ ustawienia wartœci wiêkszej d maksymalnych by³aby sprzeczna z intencj¹), a d d³u wartœci¹ 0. Zawiera siê wiêc w zakresie 0 - [BRTY DMUH.MAX-1]. Nrmaln¹ prac¹ kt³a jest praca ci¹g³a z temperatur¹ pni ej temperatury zadanej mieszcz¹cej siê w zakresie zmian mdulacji dmuchawy. Taka praca kt³a pwduje znaczne zmniejszenie zu ycia paliwa. Dziêki temu m emy uzyskaæ ptymalizacjê wielkœci mcy d bci¹ enia biektu TRYB PRAY WU Wybór spsbu przygtwania WU zwi¹zany jest ze spsbem sterwania pmpami. Uwarunkwania dla pracy pszczególnych pmp przedstawia pni sza tabela: TRYB PRAY WU WY ZNY ZIMA LAT DZIA ANIE Pracuje tylk pmpa - pmpa WU w³¹cza siê tylk w przypadku przekrczenia dpuszczalnej temperatury na ktle czyli 94 W zale nœci d ustawienia parametru PRIRYTET WU pmpy i WU dzia³aj¹: naprzemiennie (W ZNY) lub równczeœnie (WY ZNY). Przy w³¹cznym prirytecie pmpa jest d³¹czana na czas przygtwania WU, a czas d³¹czenia jest kntrlwany parametrem ZAS PRAY WU. Pracuje tylk pmpa WU - pmpa w³¹czy siê tylk w przypadku przekrczenia temperatury 85, a wy³¹czenie nast¹pi p spadku temperatury d 75. W celu ustabilizwania uk³adu, pmpa WU m e pracwaæ mim si¹gniêcia zadanej temperatury przez czas prgramwany pd WYBIEG PMPY WU. W tym trybie ZAS PRAY WU nie ma znaczenia. Warunkiem kniecznym pracy krórej klwiek pmpy jest si¹gniêcie przez kci³ temperatury TEMP.ZA.PMP PRIRYTET WU Parametr przyjmuje wartœci W ZNY lub WY ZNY i ma jedynie znaczenie w przypadku wybrania TRYB PRAY WU = ZIMA. Jeœli PRIRYTET jest W ZNY znacza t, e w fazie rzpalania najpierw przygtwuje siê ciep³¹ wdê u ytkw¹, a w pzsta³ych sytuacjach, na czas przygtwania WU wy³¹czana jest pmpa. W celu szybszeg i skuteczniejszeg ³adwania zasbnika WU temperatura kt³a m e zstaæ kresw pdniesina za pmc¹ NAST.KT A WZRST. PRIRYTET WY ZNY pwduje, e pmpa i WU pracuj¹ równczeœnie p przekrczeniu temperatury za³¹czenia pmp. Dla zasbników z mniejsz¹ wê wnic¹ ten spsób sterwania jest bardziej wskazany. Jeœli mdu³ WU jest wy³¹czny lub pracuje w trybie b wartœæ PRIRYTET WU nie ma znaczenia NAST.KT A WZRST Ten parametr ma za zadanie wspmagaæ przygtwanie ciep³ej wdy w sytuacji gdy mdu³ WU pracuje w trybie ZIMA i jest w³¹czny prirytet. Na czas przygtwania ciep³ej wdy temperatura na ktle zstanie pdwy szna wartœæ parametru NAST.KT A WZRST wzglêdem temperatury zadanej WU, a wiêc wg zale nœci: TEMPERATURA ZADANA KT A=TEMPERATURA ZADANA WU+NAST.KT A WZRST Pwinn t zdecydwanie skróciæ czas pdgrzewania WU równie ze wzglêdu na t, e pmpa zstanie d³¹czna (wg przyjêtych wczeœniej za³ eñ). Wartœæ NAST.KT A WZRST nie ma znaczenia jeœli: - mdu³ WU jest wy³¹czny lub pracuje w trybie LAT, - PRIRYTET WU jest wy³¹czny, - Temperatura zadana kt³a jest wy sza d temperatury zadanej WU pwiêksznej wartœæ NAST.KT A WZRST ZAS PRAY WU Rl¹ teg parametru jest nadzór czaswy nad przygtwaniem ciep³ej wdy w zasbniku w sytuacji gdy mdu³ WU pracuje w trybie ZIMA i jest w³¹czny prirytet, gdy na czas ³adwania WU d³¹czana jest pmpa. Jeœli nie udaje siê si¹gn¹æ temperatury zadanej WU (np. ze wzglêdu na znaczny rzbiór wdy), a jej temperatura mieœci siê w zakresie [TEMPERATURA ZADANA WU] a [TEMPERATURA ZADANA WU- 5] t p czasie ZAS PRAY WU wy³¹cza pmpê ³aduj¹c¹ WU, a w³¹cza pmpê. Nastêpna próba si¹gniêcia temperatury zadanej w zasbniku zstanie pdjêta jeœli jej temperatura spadnie pni ej [TEMPERATURA ZADANA WU- 5]. Ustawienie ma³ej wartœci parametru ZAS PRAY WU m e pwdwaæ niedgrzewanie wdy ciep³ej, a zbyt du a wartœæ wych³dzenie biektu. Jeœli niedgrzewanie ciep³ej wdy w zasbniku wystêpuje mim du ej wartœci teg parametru t m e byæ spwdwane knstrukcj¹ zasbnika - nale y rzwa yæ pracê z wy³¹cznym prirytetem. M na równie ustawiæ wartœæ teg parametru na "0" i wtedy zstaje wy³¹czny nadzór czaswy, a przygtwanie WU trwa d skutku, nale y jednak pamiêtaæ wy³¹cznej pmpie. W trybie b pmpa nie jest za³¹czana, a czas w którym przygtwana jest ciep³a wda (a wiêc i wartœæ parametru) jest bez znaczenia - regulatr rbi t d skutku.

13 5.18 WYBIEG PMPY WU Za pmc¹ teg parametru prgramuje siê czas pracy pmpy ³aduj¹cej zasbnik WU p si¹gniêciu temperatury zadanej. Wartœæ "0" znacza, e wybieg nie jest wyknywany. Parametr ma znaczenie tylk dla TRYB PRAY WU=LAT. Interpretacjê graficzn¹ wszystkich parametrów pisuj¹cych mdu³ WU dla trybu LAT i ZIMA przedstawiaj¹ pni sze rysunki: 5 TZ - Temperatura zadana kt³a TZ - Temperatura zadana WU H - Histereza regulacji temperatury kt³a TZN - Temperatura zadana kt³a pdwy szna wartœæ NAST. KT. WZRST TZ-H - Temperatura zadana kt³a ni sza wartœæ histerezy Tw - Temperatura wy³¹czenia regulatra Tp - Temperatura za³¹czenia pmpy Rys.4. Wykres pracy pmpy i pmpy WU dla TRYB PRAY WU=ZIMA i PRIRYTET=W ZNY. pis charakterystycznych punktów wykresu: a - Temperatura na ktle przewy sza 5 temperaturê zasbnika WU - w³¹cza siê pmpa WU b - Temperatura zadana kt³a na czas ³adwania WU zstaje pdniesina NAST. KT. WZRST ale nie musi byæ si¹gniêta jeœli wczeœniej si¹gniêta zsta³a temperatura WU, wy³¹cza siê natychmiast pmpa WU a w³¹cza pmpa. c - Ma³y rzbiór ciep³ej wdy pwduje, e temperatura na ktle wraca d TZ, a bni enie temperatury w zasbniku d wartœci TZ-5 pnwnie w³¹cza pmpê WU wy³¹czaj¹c równczeœnie pmpê d - d chwili przekrczenia w zasbniku temperatury TZ-5 dmierzany jest ZAS PRAY WU jeœli w tym czasie nie zstanie si¹gniêta temperatura zadana WU (punkt e ) regulatr wy³¹cza pmpê WU i w³¹cza pmpê - pnwne w³¹czenie pmpy WU nast¹pi p bni eniu temperatury zasbnika d wartœci TZ-5 (punkt f na wykresie). 5 TZ - Temperatura zadana kt³a TZ - Temperatura zadana WU H - Histereza regulacji temperatury kt³a TZN - Temperatura zadana kt³a pdwy szna wartœæ NAST. KT. WZRST TZ-H - Temperatura zadana kt³a ni sza wartœæ histerezy Tw - Temperatura wy³¹czenia regulatra Tp - Temperatura za³¹czenia pmpy Rys.5. Wykres pracy pmpy i pmpy WU dla TRYB PRAY WU=LAT. pis charakterystycznych punktów wykresu: a - Temperatura na ktle przewy sza 5 temperaturê zasbnika WU - w³¹cza siê pmpa WU b - Temperatura zadana kt³a na czas ³adwania WU zstaje pdniesina NAST. KT. WZRST ale nie musi byæ si¹gniêta jeœli wczeœniej si¹gniêta zsta³a temperatura WU, pmpa WU nie wy³¹cza siê natychmiast lecz wyknuje tzw wybieg przez czas WYBIEG PMPY WU (punkt e na wykresie). c - Ma³y rzbiór ciep³ej wdy pwduje, e temperatura na ktle wraca d TZ, a bni enie temperatury w zasbniku d wartœci TZ-5 pnwnie w³¹cza pmpê WU. Jeœli nagle pjawi siê du y rzbiór ciep³ej wdy i mim pdwy szenia temperatury na ktle, temperatura zadana WU nie m e byæ si¹gniêta t i tak bêdzie realizwane d skutku bez graniczeñ czaswych d - P si¹gniêciu zadanej temperatury WU regulatr pzstawia w³¹czn¹ pmpê przez czas WYBIEG PMPY WU. Jeœli z jakiegœ pwdu temperatura na ktle przekrczy³aby 85 (punkt f na wykresie) t dzia³anie pmpy zstanie przed³u ne, a pnadt regulatr w³¹czy pmpê. Ze wzglêdów bezpieczeñstwa pmpa pmaga dprwadziæ nadmiar ciep³a z kt³a i jej dzia³anie kñczy siê w temperaturze 75. Pmpa WU p p wyknaniu wybiegu równie zstanie wy³¹czna.

14 5.19. TERM. PK. KT A (termstat pkjwy kt³a) Parametr przyjmuje dwie wartœci: W ZNY, WY ZNY - W ZNY: znacza, e regulatr w dzia³aniu bêdzie uwzglêdnia³ stan wejœcia przeznaczneg d pd³¹czenia termstatu pkjweg. Pnadt stan ten bêdzie sygnalizwany na pulpicie za pmc¹ lampki znacznej TERMSTAT PK. Mim w³¹czenia termstatu pkjweg jeg stan m e nie mieæ wp³ywu na dzia³anie regulatra gdy zale y d innych parametrów ( np. ustawienie trybu pracy mdu³u WU na LAT ). - WY ZNY: znacza, e bez wzglêdu na stan wejœcia termstatu (zwarty, rzwarty) nie jest w dzia³aniu uwzglêdniany przez Regulatr. 7. PD ZENIE REGULATRA D INSTALAJI 7.1. MWANIE ZUJNIKA TEMPERATURY KT A zujnik temperatury jest integraln¹ czêœci¹ regulatra. Dla w³aœciweg dzia³ania regulatra nale y dpwiedni zamntwaæ czujnik, aby mierzna temperatura by³a jak najbardziej zbli na d rzeczywistej temperatury wdy w ktle. Nale y zapewniæ jak najlepszy kntakt czujnika z wewnêtrzn¹ pwierzchni¹ króæca pprzez dpwiedni dcisk (np. sprê yny) raz zaœlepienie wltu. Przewód czujnika nale y prwadziæ w taki spsób, aby nie by³ nara ny na przegrzanie. ZAŒLEPKA (d³awica) KRÓIE PRZEWÓD ZUJNIK UWAGA Króæców nie nale y wype³niaæ lejem, wd¹ ani adnymi substancjami aktywnymi. Dpuszczalne jest jedynie stswanie past syliknwych w celu pprawienia przewdnœci cieplnej. DISK (sprê yna)
