1 BESKO - Elżbieta Staworko, Bogdan Staworko s.c. Pracownia Projektowa Wrocław, ul. Słowińców 57 tel./fax. 71/ NIP PROJEKT WYKONAWCZY Inwestor: Temat: Zarząd Dróg i Utrzymania Miasta ul. Długa 49; Wrocław Budowa oświetlenia miejsc niebezpiecznych ul. Torfowa we Wrocławiu Teren inwestycji Obręb Sołtysowice AM 62 dz.: 2, 3/7, 3/13 Funkcja Imię i nazwisko Uprawnienia budowlane - specjalność Nr uprawnień budowlanych Podpis Opracował: mgr inż. Tomasz Gęsikiewicz - Projektant: techn. Andrzej Kozakiewicz instalacyjno - inżynieryjna 476/89/UW Sprawdzający: mgr inż. Konrad Bielan - Rygoł Instalacyjna 388/DOŚ/09 Wrocław, styczeń 2011 r. 1

2 BESKO - Elżbieta Staworko Bogdan Staworko s.c. Pracownia Projektowa Wrocław ul. Słowińców 57 tel./ fax. 71/ Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa 49; Wrocław Temat: Budowa oświetlenia miejsc niebezpiecznych ul. Torfowa we Wrocławiu Stadium: PW SPIS TREŚCI 1. Spis treści str Opis techniczny str.3 3. Wyniki obliczeń oświetlenia str Odpis uzgodnień str Rysunki: l.p. Nr rys. Rysunek Skala strona 1. 1 Plan orientacyjny 1: Plan sytuacyjny rozmieszczenie 1: oświetlenia 3. 3 Schemat elektryczny - 24 projektowanego oświetlenia 4. 4A Przekrój poprzeczny A-A 1: B Przekrój poprzeczny B-B 1: C Przekrój poprzeczny C-C 1: D Przekrój poprzeczny D-D 1: E Przekrój poprzeczny E-E 1: F Przekrój poprzeczny F-F 1: G Przekrój poprzeczny G-G 1: Szczegół A Plan tyczenia Wrocław, styczeń 2011 r.

3 Opis techniczny 1. Dane ogólne Przedmiot opracowania. Przedmiotem projektu jest budowa sieci oświetlenia drogowego w ramach oświetlenia miejsc niebezpiecznych przy ul. Torfowej we Wrocławiu Inwestor. Inwestorem zadania jest Zarząd Dróg i Utrzymania Miasta, ul. Długa 49; Wrocław 1.3. Cel i zakres opracowania. Celem niniejszego opracowania jest budowa oświetlenia drogowego. Zakres opracowania obejmuje odcinki pasa drogowego ulicy Torfowej Teren inwestycji Obręb Sołtysowice AM 62 dz.: 2, 3/7, 3/ Wykorzystane materiały. Przy sporządzaniu projektu wykorzystano poniższe materiały: Dane koordynacyjne dla oświetlenia EEE.AC /10 z dnia r. Warunki zasilania proj. sieci oświetleniowej znak: UST51O/GK (2)- twp034/10 Uzgodnienie Departamentu Architektury i Rozwoju znak: WAB.AA/30239/7327/10 Uzgodnienie z TP znak: TOTWSAU-WR /10/MK Uzgodnienie Dolnośląską Spółkę Gazownictwa sp. z o.o. znak: TT-8/150/609-1/2010 Uzgodnienie z MPWiK znak: L.dz /1754/RT-AL./10 Uzgodnienie ZDiUM znak:ipp.mh /119045/128636/10 Uzgodnienie ZUDP nr 5863/2010r. Mapa do celów projektowych w skali 1:500 Ustalenia z Inwestorem. 2. Stan istniejący Ulica Torfowa na budowanym odcinku obecnie nie posiada oświetlenia ulicznego. 3. Stan projektowany 3. 1 Rodzaj oświetlenia Do opracowania oświetlenia ulicznego ulicy Torfowej przyjęto klasę CE5. Oświetlenie drogi tej klasy powinno spełniać następujące warunki: minimalne średnie natężenie oświetlenia jezdni E 7,5lx minimalna równomierność natężenia oświetlenia jezdni U0 0,4 Oświetlenie projektuje się w oparciu na oprawach ARAMIS z sodowym źródłem światła SON+T PIA o mocy 50W. Oprawy wykonane są z aluminium i poliwęglanu w II klasie

4 izolacji. Uwzględniając uwagi Koordynatora projektu plastycznego wystroju miasta proponowane oświetlenie spełnia wymagania dla klasy oświetleniowej CE Słupy i posadowienie Oprawy w części ulicznej montować na słupach aluminiowych prostych typu SAL60 o wysokości 6m bezpośrednio na słupie bez wysięgnikach oraz z wysięgnikami 1,5m typu WR- 4/1. Słupy i wysięgniki wykonać w kolorze RAL Słupy do wysokości drzwiczek zabezpieczyć tworzywem sztucznym np Elastomerem. Słupy należy pomalować powłoką antyplakatową i antygraffiti do wysokości 2,5m od nawierzchni terenu w technologii trwałego zabezpieczenia -,,HLG System. Nad powłoką HLG, na wysokości 2,5m Wykonawcza powinien nanieść na słup numer eksploatacyjny ustalony na etapie realizacji w,,energiapro S.A Sieć zasilająca słupy oświetleniowe Sieć zasilająca punkty świetlne zostanie wykonana w układzie TN-C jako kablowa. W słupach zabudować typowe złącza słupowe typu WINEL z podstawą bezpiecznikową wraz z wkładką 6A. Oprawy podłączyć do złącza słupowego za pomocą przewodów YDY 3x2,5mm 2. Projektowane oświetlenie zasilić z istniejącego obwodu oświetleniowego dokonując wcinki w istniejący kabel kier. Torfowa. Kabel należy przeciąć i wprowadzić do projektowanej latarni nr I/1 L1. W celu zachowania zasilania pozostałej części istniejącego oświetlenia ul. Torfowej drugi odcinek kabla wyprowadzony z latarni I/1-L1 połączyć z istniejącym obwodem stosując w tym celu mufę kablową ZRMZ-35. Projektowany obwód oświetlenia wykonać kablem YAKXS 4x35mm 2. Łączna długość projektowanego kabla 227m. Kabel układać w rowie kablowym na głębokości 0,5m licząc od górnej krawędzi kabla do gotowej powierzchni chodnika ( poza chodnikiem 0,8m). W przypadku przejścia kabla pod drogami wykonać ułożenie kabla na głębokości min. 0,8m od powierzchni niwelety jezdni. Pod i na kabel nasypać warstwę piasku o grubości po 10cm, a na wysokości 25cm od dolnej krawędzi kabla ułożyć na całej długości trasy folię ochronną koloru niebieskiego. Grubość folii powinna być nie mniejsza niż 0,3mm. Krawędź zastosowanej folii powinna być wystawać co najmniej 50mm poza zewnętrzną krawędź ułożonego kabla. Przy przejściu pod jezdniami i wjazdami kable chronić rurami ochronnymi typu RS100, pod istniejącymi sieciami typu DVK110. Wszystkie opisane na planie sytuacyjnym długości rur ochronnych obejmują ich zapas po obu stronach jezdni min. 0,5m. Końce rur ochronnych należy zabezpieczyć przed dostaniem się do środka wilgoci i zanieczyszczeń. Sam kabel opisywać stosując oznaczniki kablowe (opaski kablowe) informujące o rodzaju, typie i parametrach układanego kabla rozmieszczone na kablu w odstępach nie większych niż 10m oraz przy mufie typu ZRMZ-35 i w miejscach charakterystycznych mających wpływ na bezpieczeństwo. Przy wprowadzeniu kabli do słupów oświetleniowych zostawić zapas około 1m. 3.4 Ochrona przeciwporażeniowa. Sieć rozdzielcza 3x400/230V pracuje w układzie TNC. Dla ochrony od porażeń będzie zastosowane samoczynne wyłączanie zasilania realizowane kolejno przez bezpieczniki we wnękach słupowych, bezpieczniki w istniejących szafkach oświetleniowych. Oporność uziemień dodatkowych wykonać na oznaczonych słupach wskazanych na dołączonym schemacie o wartości R 10Ω.

5 3.5 Zestawienie ogólne elementów montażowych oświetlenia l.p. materiał jm ilość 1 Słup aluminiowy okrągły 6m typu SAL60dz szt. 7 2 Wysięgnik WR-4/1 szt. 2 3 Oprawa typu ARAMIS 50W szt. 7 4 Źródło światła SON+T PIA 50W szt. 7 5 Tabliczka bezpiecznikowa typu WINEL szt. 7 6 Wkładka bezpiecznikowa 6A szt. 7 7 Przewód YDY 3x2,5mm 2 750V m 42 8 Kabel YAKXS 4x35mm 2 m Rura osłonowa RS100 m 46,5 10 Rura osłonowa DVK110 m 8 11 Mufa kablowa ZRMZ-35 m 1 4. Uwagi końcowe Roboty montażowe wykonać zgodnie z aktualnie obowiązującymi normami i przepisami ze szczególnym uwzględnieniem zasad BHP określonych w rozporządzeniu ministra infrastruktury z dnia , obowiązującymi od dnia (Dz. U. Nr 47 poz. 401 z dni \ Przestrzegać warunków podanych w uzgodnieniach Roboty ziemne w okolicach innych sieci podziemnych wykonać ręcznie Wszelkie zmiany w projekcie uzgodnić z projektantem Przed wejściem na plac budowy powiadomić pisemnie, o terminach rozpoczęcia i zakończenia robót, właścicieli urządzeń podziemnych oraz właścicieli terenu. Roboty ziemne wykonywać pod nadzorem właścicieli urządzeń podziemnych Do protokołu odbioru dołączyć protokół pomiarów elektrycznych Projektant techn. Andrzej Kozakiewicz

6 5. Wyniki obliczeń oświetlenia

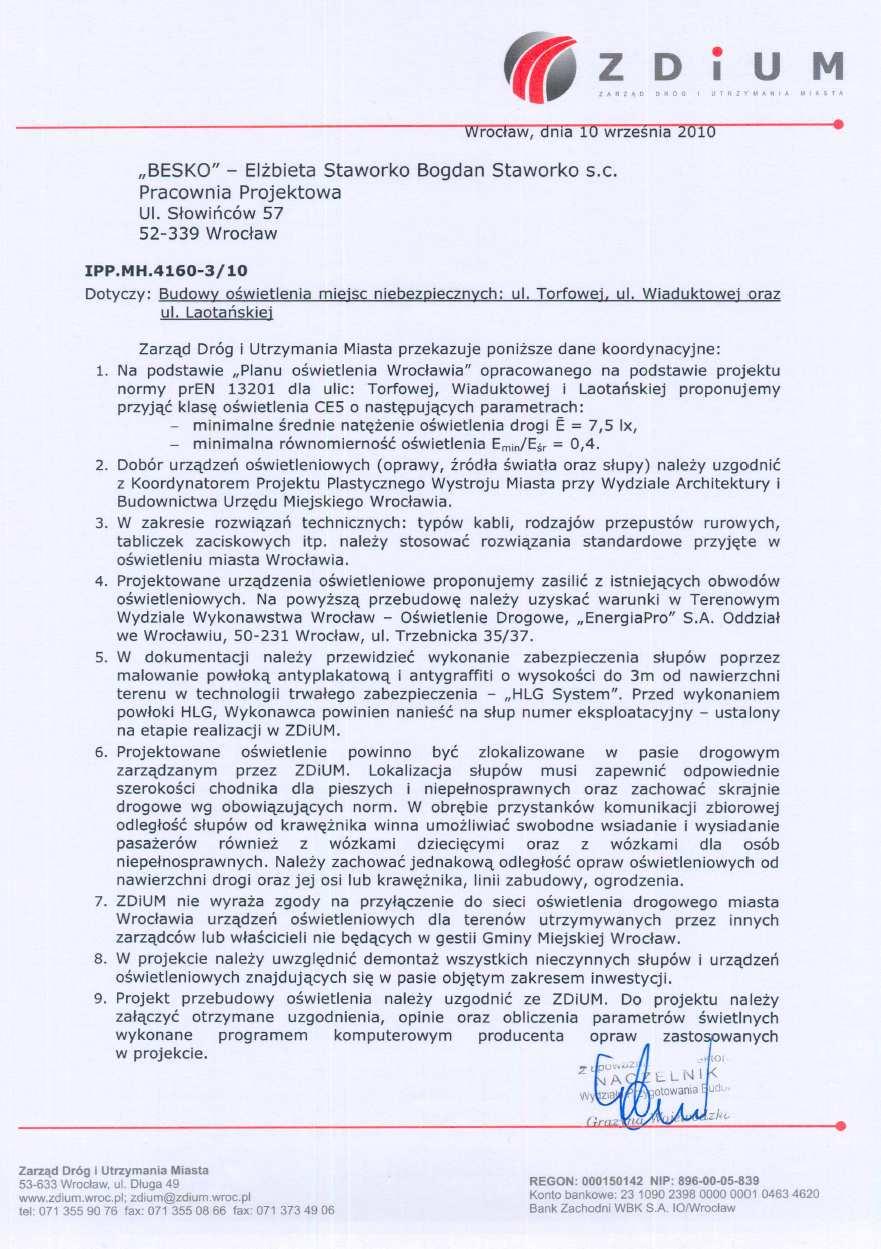

10 6. Odpis uzgodnień
