Piotr Cichoń
7 lat temu
Przeglądów:

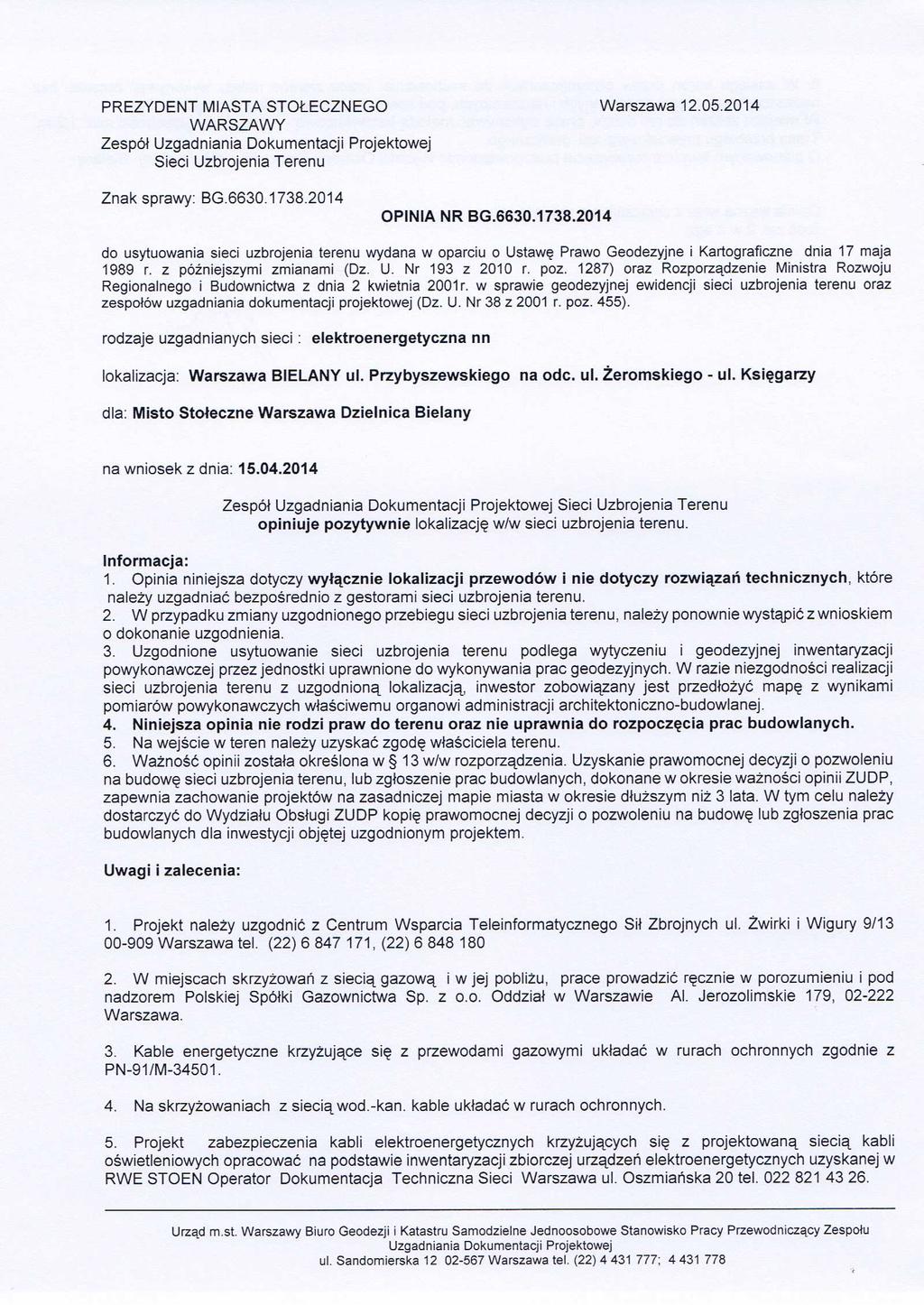

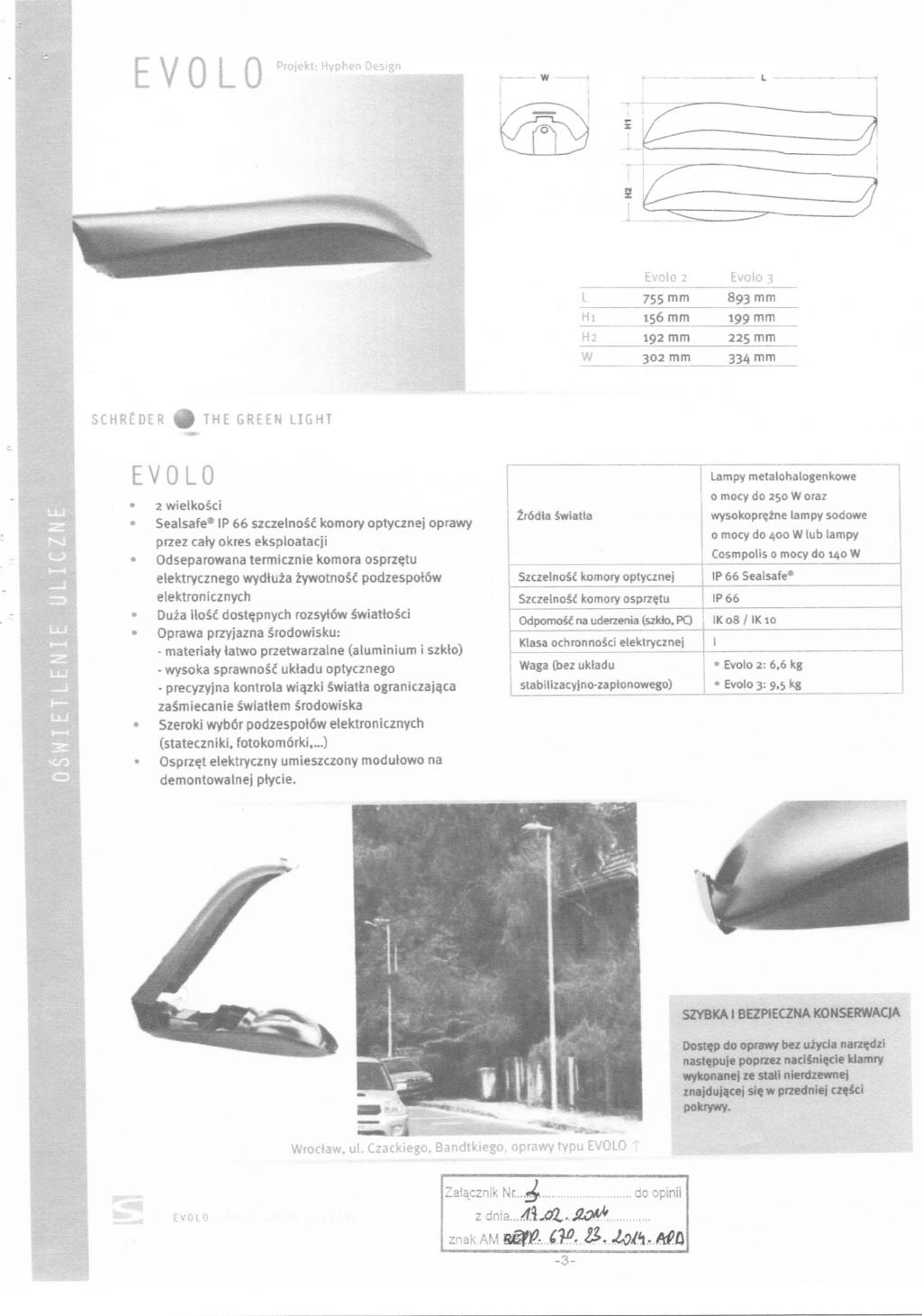

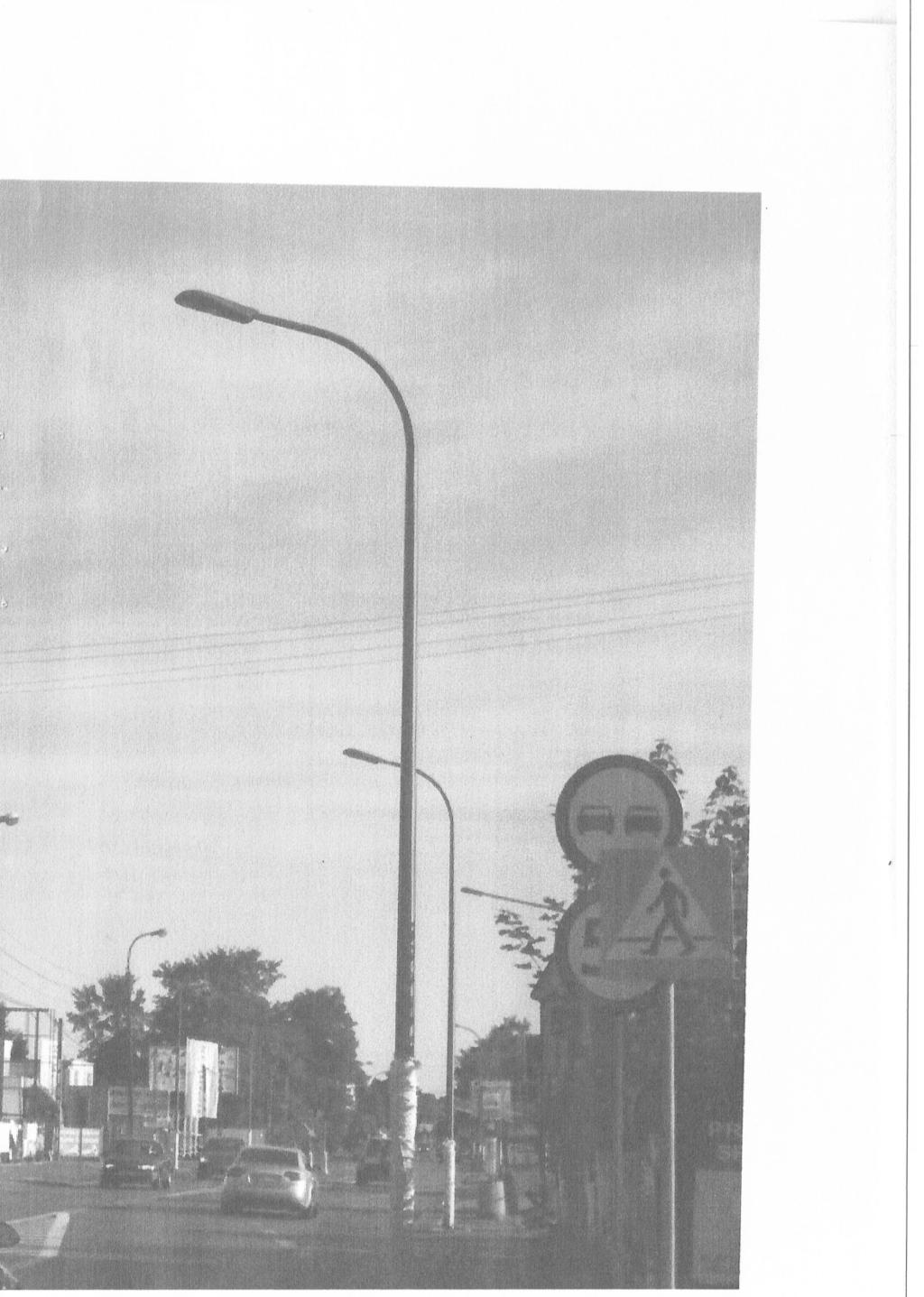

18 str O P I S T E C Z N I C Z N Y 1.1. WSTĘP Przedmiot i zakres projektu Przedmiotem opracowania jest projekt budowlano - wykonawczy przebudowy instalacji oświetlenia ulicy Przybyszewskiego (od ul. Żeromskiego do ul. Księgarzy) w Warszawie Podstawa opracowania Jako podstawę do opracowania przyjęto: a. zlecenie Inwestora, b. projektowaną geometrię ulicy, c. podkłady geodezyjne z trasami kabli i lokalizację projektowanych urządzeń oświetleniowych uzgodnionych przez ZUDP, d. wizję w terenie, e. obowiązujące normy i przepisy BUDOWA KABLOWYCH LINII OŚWIETLENIOWYCH Ulica Przybyszewskiego w rejonie przebudowy posiada instalację oświetlenia ulicznego oprawami sodowymi OUSd 70 na słupach NS-6,5 zasilanie linia kablową YAKY 4 x 16 mm z szafy OS 243. W ramach przebudowy oświetlenia należy wykonać następujące roboty: Zdemontować dziesięć istniejących słupów NS-6,5 z oprawami i wysięgnikami oraz połączeniami kablowymi pomiędzy nimi. Materiały z demontażu zagospodarować zgodnie z poleceniem Inspektora Nadzoru ZDM. 1. Ustawić w projektowanych lokalizacjach na fundamentach prefabrykowanych 10 słupów oświetleniowych wysokości całkowitej 8 mb lub zgodnych z następującymi warunkami równoważności: zastosować słupy oraz wysięgniki aluminiowe, stożkowe, bez skokowej zmiany średnicy, anodowane, w kolorze antracytowym, z fabrycznie zabezpieczoną elastomerem stopą, do obliczeń oświetlenia przyjęto słupy: SAL 80 na fundamentach B-60 produkcji firmy ROSA. Stopy słupów powinny być zabezpieczone fabrycznie elastomerem w kolorze słupa. Zalecany kolor słupa - Antracyt CI-78 wg oznaczenia firm ROSA. Na słupach zamontować - wysięgnikach jednoramiennych o kącie podniesienia 5 0 i długości 0,5 mb (na słupie nr wysięgnik o długości 2,0 mb), dobranej do jednolitej linii światła 0,22 mb od krawężnika - oprawy sodowe o mocy 70 W, spełniające aktualne wymagania oświetleniowe. Zgodnie z normą PN-EN "Oświetlenie dróg" przyjęto kategorie oświetlenia ME 5. Do celów obliczeniowych rozkładu natężenia oświetlenia ulicy przyjęto oprawy typu EVOLO 2 firmy Schreder, które spełniają założenia w/w normy oświetleniowej. Należy zastosować powyższe oprawy lub równoważne zgodne z następującymi warunkami równoważności: oprawy w obudowie aluminiowej, wyposażone w jednoczęściowy odbłyśnik aluminiowy, hartowany klosz szklany, dwukomorowe o IP min 66/65. Oprawy zasilić z tabliczek bezpiecznikowych przewodem YDY 3x2,5 mm 2 prowadzonym wewnątrz słupów. Oprawy zabezpieczyć bezpiecznikami 2A zamontowanymi na tabliczkach bezpiecznikowych typu TB-1 lub EKM Dodatkowy przewód ochronny w kolorze zielono - żółtym połączyć z jednej strony do zacisku ochronnego oprawy, z drugiej do zacisku ochronnego latarni. Przebudowa instalacji oświetlenia ulicy Przybyszewskiego w Warszawie

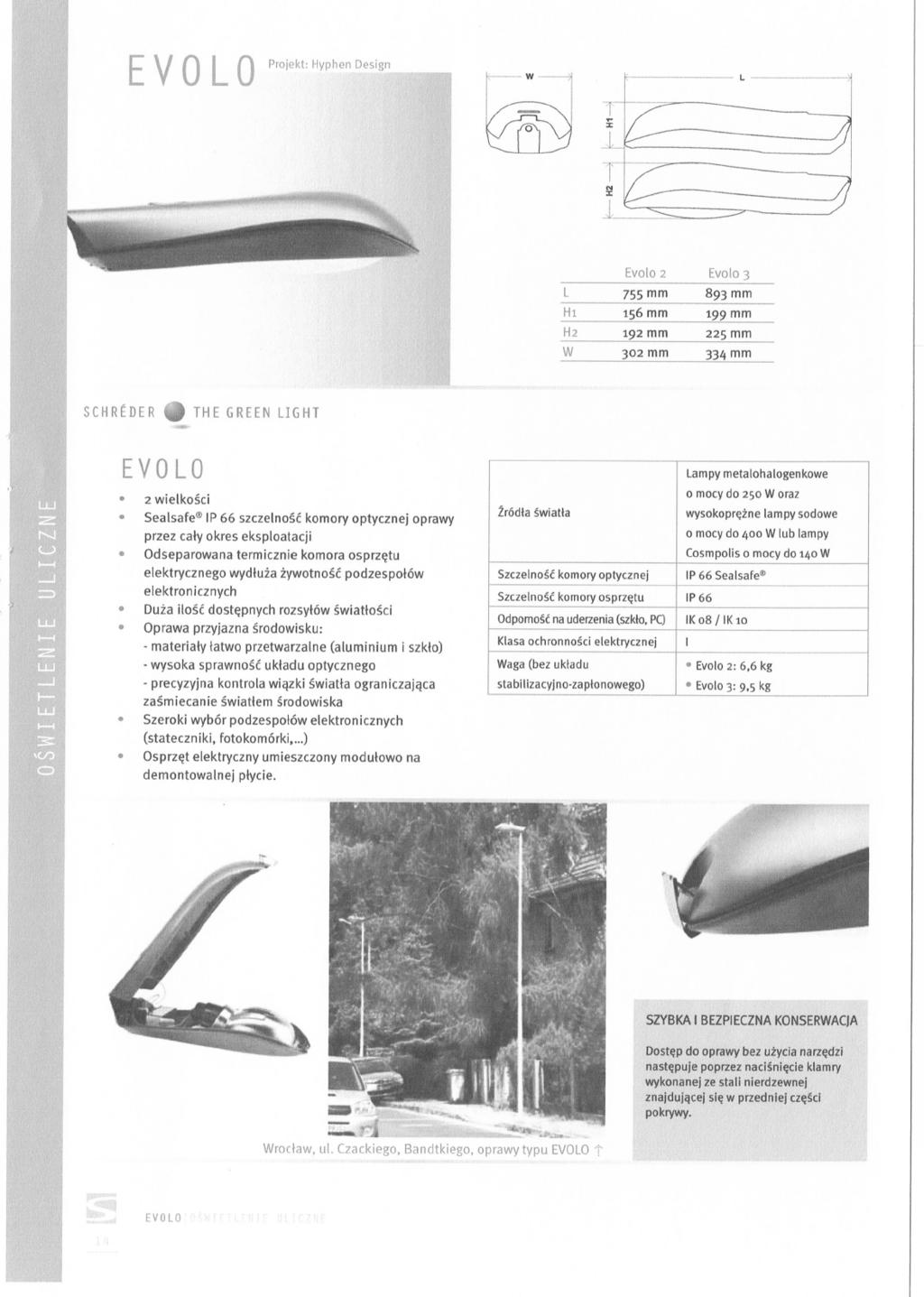

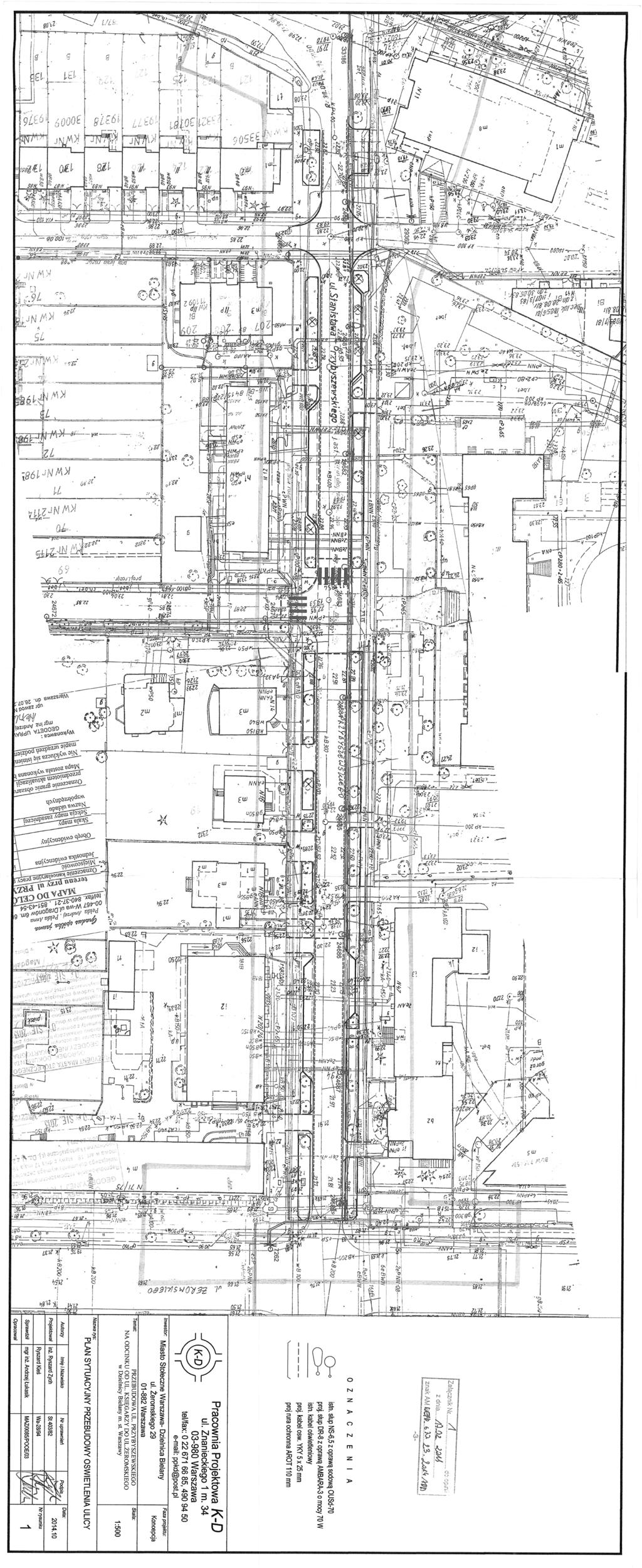

19 str Ułożyć w projektowanych trasach linię kablową kablem typu YKY 5 x 25 mm 2 pomiędzy przebudowanym słupem nr w ul. Księgarzy, projektowanymi słupami oraz słupem nr 7262 w ulicy Żeromskiego. Istniejący kabel pomiędzy przebudowanym słupem nr i słupem nr w ul. Szepietowskiej wymienić na kabel typu YKY 5 x 25 mm 2. Kable wprowadzić do wnęk słupów, podłączyć pod zaciski tabliczek bezpiecznikowych. W miejscach połączeń kabli aluminiowych 4-ro żyłowych z 5-cio żyłowymi miedzianymi zastosować przekładki CuAl, a punkt rozdziału uziemić uziomem sztucznym R<5Ω. Przy słupach pozostawić zapasy eksploatacyjne po 2 mb z każdej strony. Nowowybudowane słupy oświetleniowe zasilić z istniejącej szafy oświetleniowej OS 243 poprzez instalację oświetlenia ulicy Księgarzy. Zachować istniejąca konfigurację sieci oświetleniowej. Z uwagi na niezmienione obciążenie obwodu w szafie OS 243 pozostawić istniejace zabezpieczenia LINIE KABLOWE Kable zasilające typu YKY 5x 25 mm 2 należy układać na głębokości 0,7 m w trasach pokazanych na rys. nr 1. Ze względów eksploatacyjnych oraz z uwagi na liczne kolizje z istniejącymi bądź projektowanymi urządzeniami podziemnymi wszystkie kable prowadzić w rurach ochronnych typu AROT DVR Φ 110 oraz AROT SRS Φ 110 pod jezdniami i wjazdami. Wyloty rur zabezpieczyć przed zamuleniem pianką poliuretanową. W pobliżu koron drzew rury układać metodą podkopu pod korzeniami drzew na głębokości 1,2 mb, bez uszkadzania korzeni. Całość robót kablowych wykonać zgodnie z zapisami norm: PNE-76/E-05125, N- SEP-E- 004, PN-IEC oraz aktualnie obowiązującymi przepisami OCHRONA PRZECIWPORAŻENIOWA W niniejszym projekcie przyjmuje się istniejący system ochrony od porażeń prądem elektrycznym TN-C-S. W miejscach połączeń kabli aluminiowych 4-ro żyłowych z 5-cio żyłowymi miedzianymi zastosować przekładki CuAl, a punkt rozdziału uziemić uziomem sztucznym R<5Ω. Przy Po zrealizowaniu projektu należy sprawdzić w terenie skuteczność działania ochrony przeciwporażeniowej, a stosowane protokóły przedstawić przed oddaniem instalacji do eksploatacji ZDM i Inwestorowi OCHRONA PRZED KOROZJĄ Zgodnie z instrukcjami nr 351/98 (Zabezpieczenie przed korozją konstrukcj betonowych i żelbetowych) oraz 400/2004 (zabezpieczenie przed korozją stalowych konstrukcji budowlanych za pomocą powłok malarskich) wydanymi przez Instytut Techniki Budowlanej środowisko w którym będą pracowały urządzenia energetyczne kwalifikuje się do klasy IV o środowisku przemysłowym1.w związku z tym należy: a. słupy i wysięgniki zastosować aluminiowe, anodowane. Stopy słupów powinny być zabezpieczone fabrycznie elastomerem w kolorze słupa.. b. obudowy osprzętu należy wykonać z tworzyw sztucznych, c. fundamenty betonowe zabezpieczyć przed działaniem agresywnym wód przez dwukrotne pokrycie ich abizolem na zimno. Przebudowa instalacji oświetlenia ulicy Przybyszewskiego w Warszawie
