1 BESKO - Elżbieta Staworko, Bogdan Staworko s.c. Pracownia Projektowa Wrocław, ul. Słowińców 57 tel./fax NIP PROJEKT WYKONAWCZY Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa 49; Wrocław Temat: Budowa oświetlenia drogowego ul. Bp. Bogedaina we Wrocławiu Teren inwestycji Obręb Tarnogaj AM 5 dz.: 2, 6, 10/2 Funkcja Imię i nazwisko Uprawnienia budowlane - specjalność Nr uprawnień budowlanych Podpis Projektant: techn. Andrzej Kozakiewicz instalacyjno - inżynieryjna 476/89/UW Sprawdzający: mgr inż. Konrad Bielan - Rygoł instalacyjna 388/DOŚ/09 Wrocław, kwiecień 2011 r.

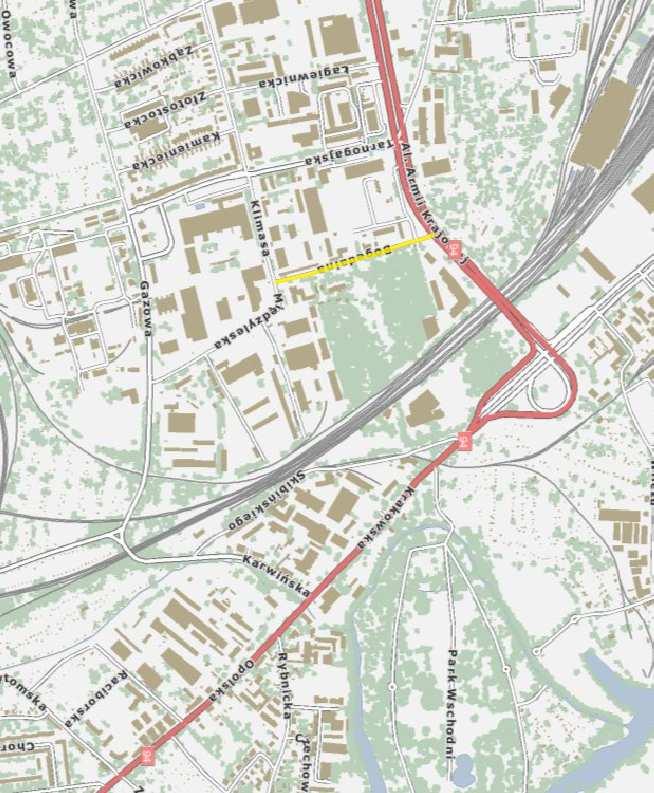

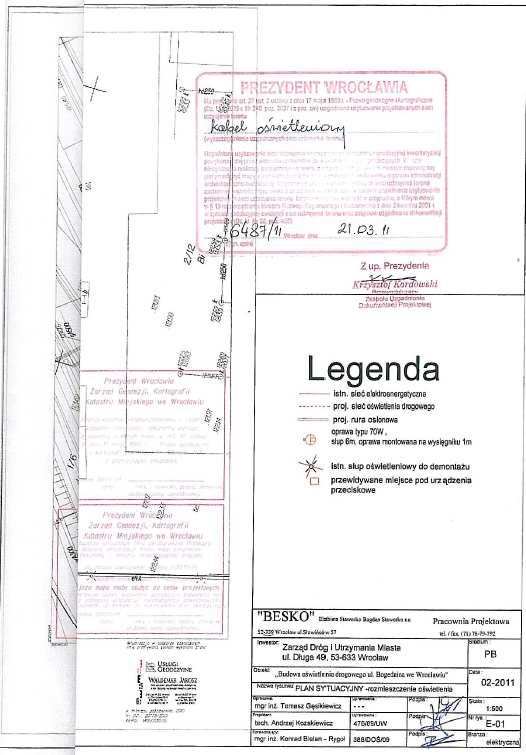

2 BESKO - Elżbieta Staworko Bogdan Staworko s.c. Pracownia Projektowa Wrocław ul. Słowińców 57 tel./ fax. 71/ Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa 49; Wrocław Temat: Budowa oświetlenia drogowego ul. Bp. Bogedaina we Wrocławiu Stadium: PW SPIS TREŚCI 1. Spis treści str Opis techniczny str Wyniki obliczeń oświetlenia str Odpis uzgodnień str Rysunki: l.p. Nr rys. Rysunek Skala 1. E -00 Orientacja 1: E -01 Plan sytuacyjny rozmieszczenie 1:500 oświetlenia 3. E -02 Schemat elektryczny projektowanego oświetlenia - 4. E -03A Przekrój poprzeczny A-A, B-B, 1:50 C-C 5. E -03B Przekrój poprzeczny D-D, E-E, F- 1:50 F, G-G, H-H, I-I 6. E -03C Przekrój poprzeczny J-J, K-K, L- L, M-M, N-N, O-O, P-P, R-R 1:50 7. E -04 Plan Tyczenia - 2

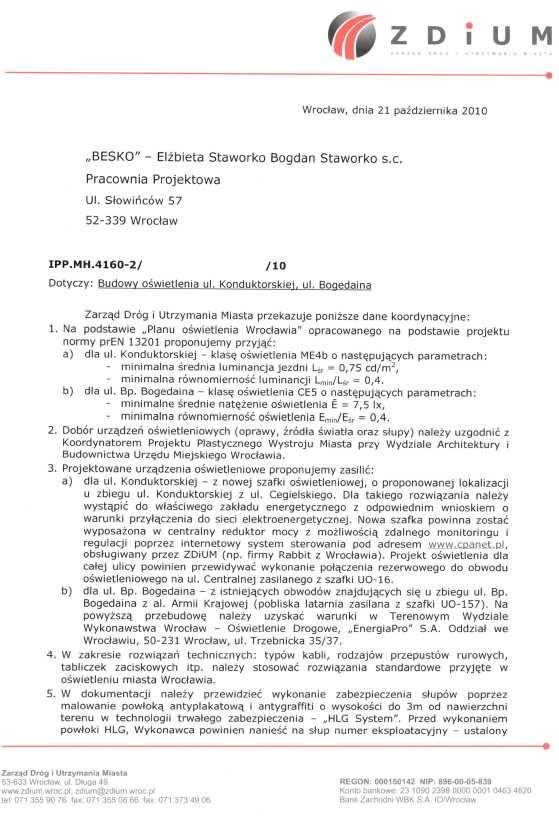

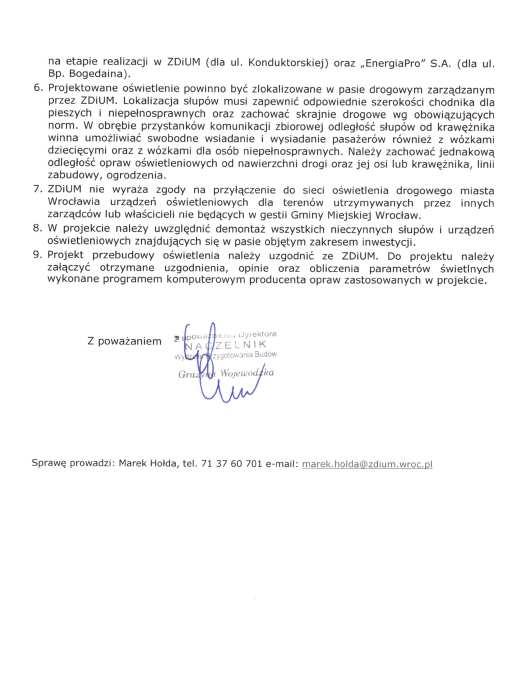

3 Opis techniczny 1. Dane ogólne Przedmiot opracowania. Przedmiotem projektu jest budowa sieci oświetleniowej na ulicy Bp. Bogedaina we Wrocławiu Inwestor. Inwestorem zadania jest Zarząd Dróg i Utrzymania Miasta, ul. Długa 49; Wrocław 1.3. Cel i zakres opracowania. Celem niniejszego opracowania jest budowa oświetlenia drogowego. Zakres opracowania obejmuje ulicę Bp. Bogedaina we Wrocławiu Teren inwestycji Obręb Tarnogaj AM 5 dz.: 2, 6, 10/ Wykorzystane materiały. Przy sporządzaniu projektu wykorzystano poniższe materiały: Uzgodnienie ZUDP nr 6487/2011 Dane koordynacyjne dla oświetlenia IPP.MH / /10 Warunki zasilania proj. sieci oświetleniowej znak: UST51O/JK twp01/10 Uzgodnienie oświetlenia EnergiaPro znak: UST510/JTP /11 Uzgodnienie EnergiaPro: Nr uzg Uzgodnienie ZDiUM znak:ipp.mh /10/5661/11313/11 Uzgodnienie FORTUM WRO/WR_Inv/W/2011/ Uzgodnienie Dolnośląską Spółkę Gazownictwa sp. z o.o. znak: TT-8/150/4-1/2011 Uzgodnienie z MPWiK znak: L.dz. 91/25/RT-BK/11 Uzgodnienie koordynatora projektu plastycznego: WAB.AA/37777/7327/10 Uzgodnienie z TP znak: TOTWSAU-WR /11/DB Schemat poglądowy obwodów szafki UO-157 PIĘKNA obwodnica Mapa do celów projektowych w skali 1: Podstawa opracowania N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Norma N SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa EN Oświetlenie dróg Katalog Kable i przewody elektroenergetyczne TELE-FONIKA Kable S.A Oświetlenie Schreder Katalog 2010 Katalog Rosa

4 2. Stan istniejący Ulica Bp. Bogedaina nie posiada oświetlenia ulicznego. Jest ulicą o zabudowie przemysłowej, bez zabudowy mieszkaniowej. Teren inwestycji, poza niewielkim fragmentem, nie jest objęty miejscowym planem zagospodarowania przestrzennego 3. Stan projektowany 3. 1 Rodzaj oświetlenia Do opracowania oświetlenia ulicznego ulicy Bogedaina przyjęto, zgodnie z danym koordynacyjnymi ZDiUM, klasę CE5. Oświetlenie drogi tej klasy powinno spełniać następujące warunki: minimalne średnie natężenie oświetlenia jezdni E 7,5lx minimalna równomierność natężenia oświetlenia jezdni U0 0,4 Oświetlenie projektuje się w oparciu na oprawach ARAMIS z sodowym źródłem światła SON+T PIA o mocy 70W. Oprawy wykonane są z aluminium i poliwęglanu w II klasie izolacji. Uwzględniając uwagi Koordynatora projektu plastycznego wystroju miasta proponowane oświetlenie spełnia wymagania dla klasy oświetleniowej CE Słupy i posadowienie Oprawy w części ulicznej montować na słupach aluminiowych prostych typu SAL60 o wysokości 6m z wysięgnikami 1,0m typu WR-4/1. Słupy i wysięgniki wykonać w kolorze RAL Słupy do wysokości drzwiczek zabezpieczyć tworzywem sztucznym np. Elastomerem. Słupy zabezpieczyć powłoką antyplakatową i antygrafitti do wysokości 2,5m od powierzchni terenu. Zabezpieczenie wykonać w systemie HLG-System. Nad powłoką HLG, na wysokości 2,5m należy nanieść numery eksploatacyjne słupów uzgodnione na etapie wykonawstwa w EnergiaPro.S.A Sieć zasilająca słupy oświetleniowe Sieć zasilająca punkty świetlne zostanie wykonana w układzie TN-C jako kablowa. W słupach zabudować typowe złącza słupowe typu WINEL z podstawą bezpiecznikową wraz z wkładką 6A. Oprawy podłączyć do złącza słupowego za pomocą przewodów YDY 3x2,5mm 2. Projektowane oświetlenie zasilić z istniejącej latarni nr 209/157 zabudowanej przy zbiegu ulic Bp. Bogedaina z al. Armii Krajowej zgodnie z wydanymi warunkami przyłączenia znak: UST51O/JK twp01/10. Projektowany obwód oświetlenia wykonać kablem YAKXS 4x35mm 2. Łączna długość projektowanego kabla 470m. Kabel układać w rowie kablowym na głębokości 0,5m licząc od górnej krawędzi kabla do gotowej powierzchni chodnika (poza chodnikiem 0,7m). W miejscach ułożenia kabli zasilających w pobliży istniejących sieci w terenie, kable układać metodą przyciskową bezwykopową. Projektowany kabel układać na głębokości zgodnie z wykonanymi przekrojami poprzecznymi. W przypadku przejścia kabla pod drogami wykonać ułożenie kabla na głębokości min. 0,8m od powierzchni niwelety jezdni. Pod i na kabel nasypać warstwę piasku o grubości po 10cm, a na wysokości 25cm od dolnej krawędzi kabla ułożyć na całej długości trasy folię ochronną koloru niebieskiego. Grubość folii powinna być nie mniejsza niż 0,3mm. Krawędź zastosowanej folii powinna być wystawać co najmniej 4

5 50mm poza zewnętrzną krawędź ułożonego kabla. Przy przejściu pod jezdniami i wjazdami kable chronić rurami ochronnymi typu RS100, pod istniejącymi sieciami typu DVK110. Wszystkie opisane na planie sytuacyjnym długości rur ochronnych obejmują ich zapas po obu stronach jezdni min. 0,5m. Końce rur ochronnych należy zabezpieczyć przed dostaniem się do środka wilgoci i zanieczyszczeń. Sam kabel opisywać stosując oznaczniki kablowe (opaski kablowe) informujące o rodzaju, typie i parametrach układanego kabla rozmieszczone na kablu w odstępach nie większych niż 10m oraz w miejscach charakterystycznych mających wpływ na bezpieczeństwo. Przy wprowadzeniu kabli do słupów oświetleniowych zostawić zapas około 1m. Ponieważ rzędne na mapie istniejących instalacji wraz z komorami sieci ciepłowniczej są dokładnie nieznane lub budzi wątpliwość ich głębokość zakopania, pracę związane z przewiertami uprzedzać wykopami kontrolnymi przy zachowaniu szczególnej ostrożności. Projektant nie odpowiada za ewentualne sieci nieuwzględnione na otrzymanej mapie projektowej. Sposób ochrony istniejącej zieleni i jej odtworzenia oraz odbudowy nawierzchni po robotach ziemnych zostały opisane w odrębnych opracowaniach. 3.4 Demontaż słupów oświetleniowych Zaznaczone istniejące dwa słupy pojedyncze oświetleniowe zabudowane na działce drogowej nr 10/2 pomiędzy nowo zaprojektowanymi latarniami nr I/5 I/7 oraz słup rozkraczny posadowiony w pobliżu projektowanej latarni nr I/1 do demontażu. Urządzenia zdemontowane przekazać właścicielowi demontowanego odcinka sieci oświetleniowej. 3.5 Ochrona przeciwporażeniowa. Sieć rozdzielcza 3x400/230V pracuje w układzie TNC. Dla ochrony od porażeń będzie zastosowane samoczynne wyłączanie zasilania realizowane kolejno przez bezpieczniki we wnękach słupowych, bezpieczniki w istniejących szafkach oświetleniowych. Oporność uziemień dodatkowych wykonać na oznaczonych słupach wskazanych na dołączonym schemacie o wartości R 10Ω. 3.6 Zestawienie ogólne elementów montażowych oświetlenia l.p. materiał jm ilość 1 Słup aluminiowy okrągły 6m typu SAL60dz szt Wysięgnik WR-4/1 szt Oprawa typu ARAMIS 70W szt Źródło światła SON+T PIA 70W szt Tabliczka bezpiecznikowa typu WINEL szt Wkładka bezpiecznikowa 6A szt Przewód YDY 3x2,5mm 2 750V m 72 8 Kabel YAKXS 4x35mm 2 m Rura osłonowa RS100 m 60,5 10 Rura osłonowa DVK110 m 115,5 5

6 3.7 Zestawienie demontażowe istn. oświetlenia l.p. materiał jm ilość 1. Słup żelbetowy pojedynczy + pozostały osprzęt szt Słup żelbetowy rozkraczny + pozostały osprzęt szt Oprawa szt Przewód m 2x Wyniki obliczeń parametrów instalacji elektrycznej Obliczenie skuteczności samoczynnego wyłączenia zasilania: moc zapotrzebowana w obwodzie będzie równa P obl = [ istn.(11 250W W ) + proj.(12 70W )] 1,2 = 6, 11kW gdzie: 1,2 współczynnik zapasu prąd szczytowy obliczeniowy Pobl 6,11 I B = = = 10, 38A 3 cosϕ U 3 0, gdzie: P obl moc zapotrzebowana w obwodzie, [W] cosϕ - współczynnik mocy, przyjęto 0,85 U n napięcie znamionowe międzyfazowe [V] dobór przewodu ze względu na obciążalność prądową Warunek: gdzie: I Z obciążalność długotrwała [A] I B prąd szczytowy obliczeniowy [A] n I Z I B Na istniejącym odcinku obwodu oświetleniowego pomiędzy UO-157 a zasilającą projektowany obwód oświetleniowa latarnią nr 209 występuje kabel YAKXS 4x50mm 2, I Z =157A Dobrano na projektowany odcinek obwodu oświetleniowego kabel YAKXS 4x35mm 2, I Z =132A dobór zabezpieczenia przeciążeniowego warunek: 132 > 10,38 - warunek spełniony 6

7 2 2 n gdzie: I B prąd obliczeniowy w obwodzie elektrycznym [A] I Z dopuszczalna obciążalność prądowa długotrwała wybranego przewodu [A] I n prąd znamionowy urządzenia zabezpieczającego (lub nastawiony prąd urządzenia zabezpieczającego) [A] I 2 prąd zadziałania urządzeń zabezpieczających [A] k 2 współczynnik krotności prądu powodującego zadziałania urządzenia zabezpieczającego, przyjmowany jako równy: 1,6 2,1 dla wkładek bezpiecznikowych, 1,45 dla wyłączników nadprądowych o charakterystyce B, C i D I B I n I Z I2 1, 45 I I = k I Z Istniejąca wkładka bezpiecznikowa w zasilanym obwodzie szafce UO-157 o wartości 63A 10, warunek spełniony 1,6 60 1, ,4 - warunek spełniony dobór zabezpieczenia zwarciowego warunek: Inw I ws gdzie: I nw prąd znamionowy wyłączalny urządzenia zabezpieczającego. I ws spodziewana wartość prądu zwarcia I k W celu wyznaczenia prądu zwarcia wyznaczamy impedancję pętli zwarcia: Elementy obwodu zwarciowego: istniejący kabel zasilający typu YAKY 4x50mm 2 biegnący od zasilającej szafki OU-157 do wskazanej zasilającej projektowany obwód oświetleniowy latarni nr 209 o parametrach: R j =0,868[Ω/km]; X j =0,19[Ω/km] R L1 = 0,641*(0,300) = 0,19 [Ω/km]; X L1 =0,08*(0,300) = 0,03[Ω/km] Projektowany kabel zasilający typu YAKXS 4x35mm 2 biegnący od istniejącej latarni nr 209 do ostatniej projektowanej latarni nr I/12 o parametrach: R j =0,868[Ω/km]; X j =0,19[Ω/km] R L2 = 0,868*(0,470) = 0,41 [Ω/km]; X L2 =0,19*(0,470) = 0,09[Ω/km] R L/ X L rezystancja/ reaktancja najdłuższego obwodu oświetleniowego Rezystancja pętli zwarcia: R = R l + 2 R l = 2 0,19 0, ,41 0,470 = 0, 5Ω Z 2 L1 L1 L2 L2 Reaktancja pętli zwarcia: X = X l + 2 X l = 2 0,03 0, ,09 0,470 = 0, 1Ω Z 2 L1 L1 L2 L2 Impedancja pętli zwarcia Prąd zwarcia jednofazowego Z Z 2 2 = R + X = 0, 51Ω Z Z 7

8 I 0,95 U = Z 0, f k = = 428, 4 Z 0,51 Znamionowy wyłączalny prąd zwarcia przez bezpiecznik 63A to 50kA a więc 50kA 0, 4284kA - warunek spełniony dopuszczalny czas przepływu prądu zwarciowego przez przewód s t = k [ s] I k gdzie: k współczynnik liczbowy przyjmujący następujące wartości: 135 dla przewodów Cu z izolacją z gumy, butylenu lub polietylenu usieciowanego 87 dla przewodów Al z izolacją gumy, butylenu lub polietylenu usieciowanego 115 dla przewodów Cu z izolacją PCV 74 dla przewodów Al z izolacją PCV s przekrój przewodów [mm 2 ] I k prąd zwarcia jednofazowego [A] 35 t = 87 = 59, 6 428,4 Dla urządzeń stacjonarnych czas wyłączenia nie może przekroczyć 5s. Przy prądzie zwarcia 428,4A, czas wyłączenia odczytany z charakterystyki czasowo-prądowej dla istniejącego zabezpieczenia 63A w szafce oświetleniowej UO-157 wyniesie poniżej 0,1s. 2 2 [ s] A sprawdzanie ochrony przeciwporażeniowej warunek: WARUNEK BĘDZIE SPEŁNIONY Z I S a o gdzie: U o wartość skuteczna napięcia znamionowego prądu przemiennego względem ziemi, 230 [V] Z S impedancja pętli zwarciowej obejmującej: źródło zasilania, przewód fazowy do punktu zwarcia i przewód ochronny między punktem zwarcia z źródłem I a prąd powodujący samoczynne zadziałanie urządzenia wyłączającego w czasie zależnym od napięcia U o = k U a I n gdzie: I n wartość znamionowa urządzenia zabezpieczającego [A] k krotność prądu znamionowego powodująca zadziałanie urządzenia zabezpieczającego I Krotność prądu k powodującego wyłączenia zasilania w czasie 5s wynosi dla bezpiecznika 63A 3,6 0,51 3, , warunek spełniony spadek napięcia na ostatniej lampie oświetleniowej obliczono z zależności (najdłuższy obwód oświetleniowy) U gdzie: 100 γ s Un [( P + P +...) l + ( P + ) l ] % = I 1 I 2 I P 1 P 2 8

9 γ - konduktywność przewodu [m/ωmm 2 ] s przekrój żyły przewodu [mm 2 ] U n napięcie międzyprzewodowe [V] P moc czynna [W] l długość obwodu [m] Dla projektowanego obwodu oświetleniowego zastosowano kabel YAKXS 4x35mm 2 dla którego konduktywność wynosi 35 m/ωmm 2. U % =100 (733200)/(35*50*400*400)+100 (157500)/(35*50*400*400)+100 (473760)/(35*35*400*400)=0,2 6+0,056+0,24=0.56% Spadek napięcia od projektowanej szafki oświetleniowej OU-157 do najdalej położonej latarni wynosi 0,56% 4. Uwagi końcowe Roboty montażowe wykonać zgodnie z aktualnie obowiązującymi normami i przepisami ze szczególnym uwzględnieniem zasad BHP określonych w rozporządzeniu ministra infrastruktury z dnia , obowiązującymi od dnia (Dz. U. Nr 47 poz. 401 z dni \ Przestrzegać warunków podanych w uzgodnieniach Wszelkie zmiany w projekcie uzgodnić z projektantem Przed wejściem na plac budowy powiadomić pisemnie, o terminach rozpoczęcia i zakończenia robót, właścicieli urządzeń podziemnych oraz właścicieli terenu. Roboty ziemne wykonywać pod nadzorem właścicieli urządzeń podziemnych Do protokołu odbioru dołączyć protokół pomiarów elektrycznych Projektant techn. Andrzej Kozakiewicz 9

10 5. Wyniki obliczeń oświetlenia 10

11 11

12 12

13 13

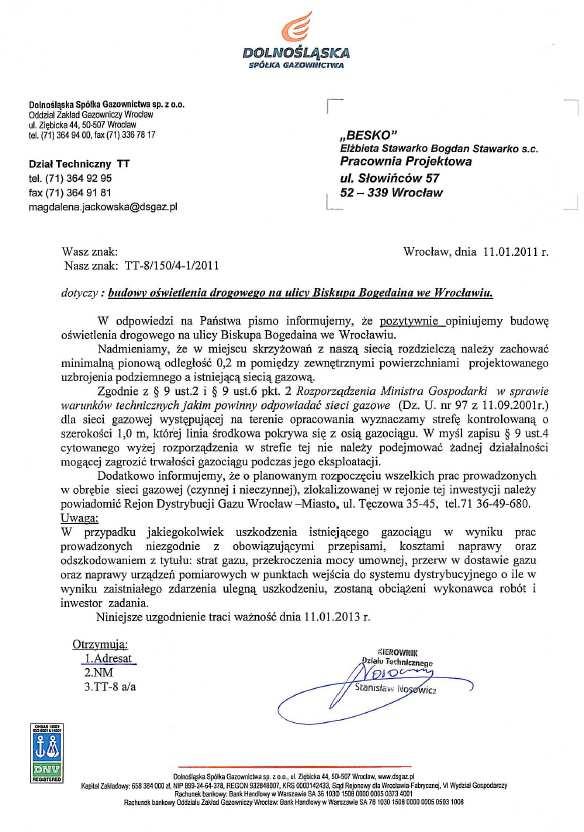

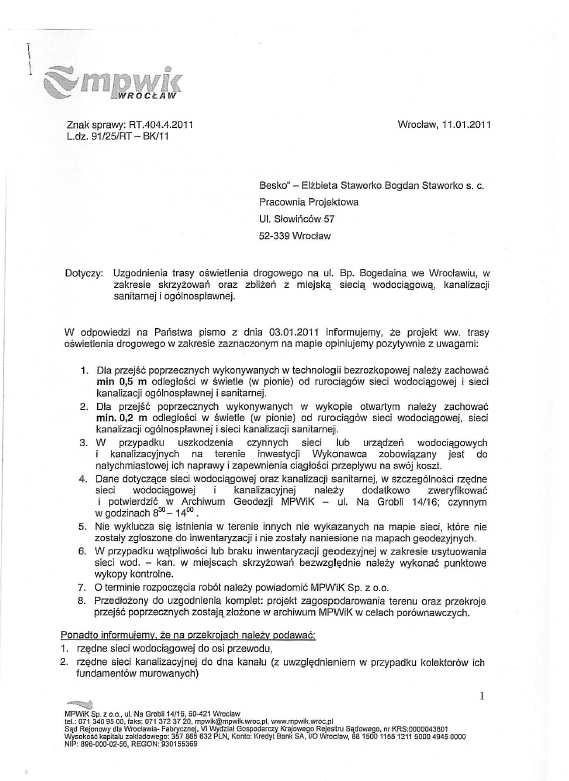

14 UZGODNIENIA OPINIE DECYZJE ZATWIERDZENIA 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 Oprawy Aramis 70W NAV-T SUPER 4Y, modul 30m, wysokosc srodka optycznego oprawy 6m Projekt : Wroclaw, ul. Bogedaina, klasa CE5 Informacje ogólne : Standard CEN Plik :... \Bogedaina, Aramis_70W, modul 30m.lpf Szczególy drogi Uklad : Jazda : Kierunki : Szerokosc drogi 6,000 m Obliczenia : Luminancja Natezenie (Z dodatni) Pólsferycz. nat.. TI Natezenie (Y dodatni) Pólcylindryczne. nat. Szczególy opraw Odstep : 30,000 Nachylenie : 0,0 m Wysokosc : 6,000 m Wysieg : -1,000 m Odleg.slupa : -1,300 m Typ : ARAMIS Klosz : PC Lum. shape-related Odblysnik : 1627 Dane techn. : -25.0/110.0/7.0 Smooth protector Zródlo : SON-T Moc : 70 Podsumowanie Natezenie EMin : 4,4 lux Esr : 10,3 lux W Strumien : 6,6 klm MF : 0,85 Schemat S/PC Lum. shape-related/1627/son-t/70/-25.0/110.0/7.0 Smooth protector 0,0 6,000-1,300-1,000 30,000 6,000 Ulysse Uzytkownik : RS Strona :13

33 Projekt : Wroclaw, ul. Bogedaina, klasa CE5 Widok planu Plik :... \Bogedaina, Aramis_70W, modul 30m.lpf Widok 3D Ulysse Uzytkownik : RS Strona :13

34 Projekt : Wroclaw, ul. Bogedaina, klasa CE5 Rezultaty siatek Glówna siatka obliczeniowa (1) : Natezenie [lux] Plik :... \Bogedaina, Aramis_70W, modul 30m.lpf Min : 4,4 lux Sred : 10,3 lux Max : 31,3 lux Uo : 42,4 % Ug : 14,0 % 5,250 31,3 19,1 10,2 7,3 5,4 5,4 7,3 10,2 19,1 31,3 3,750 24,8 15,7 10,1 8,4 6,4 6,4 8,4 10,1 15,7 24,8 2,250 12,5 9,5 7,4 7,1 6,1 6,1 7,1 7,4 9,5 12,5 0,750 6,7 4,5 4,4 5,0 4,7 4,7 5,0 4,4 4,5 6,7 Y/X 1,500 4,500 7,500 10,500 13,500 16,500 19,500 22,500 25,500 28,500 Glówna siatka obliczeniowa (1) : Natezenie [lux] [m] Glówna siatka obliczeniowa (1) : Natezenie [lux] [m] Ulysse Uzytkownik : RS Strona :13

35 Projekt : Wroclaw, ul. Bogedaina, klasa CE5 Dane fotometryczne Plik :... \Bogedaina, Aramis_70W, modul 30m.lpf ARAMIS/PC Lum. shape-related/1627/son-t/70/-25.0/110.0/7.0 Smooth protector Biegunowy / Kartezjanski wykres Matryca Nach Plan Imax Plaszczyzna Styl Matryca Nach Plan Imax Plaszczyzna Styl Wykres wspólczynnika wykorzystania 50 % 45 % K1 40 % 35 % 30 % 25 % 20 % K2 15 % 10 % 5 % 0 % 3 H 2 H 1 H 0 H 1 H 2 H 3 H 4 H 5 H Matryca Nach Skutecznosc (0-90 ) Skutecznosc (0 - max ) Styl % 76.4% Ulysse Uzytkownik : RS Strona :13
