ACO Żeliwo. ACO Spin Wpusty parkingowe. Rozwiązania systemowe dla odwodnienia dachów i parkingów

Wielkość: px
Rozpocząć pokaz od strony:

Download "ACO Żeliwo. ACO Spin Wpusty parkingowe. Rozwiązania systemowe dla odwodnienia dachów i parkingów"

Transkrypt

1 ACO Żeliwo ACO Spin Wpusty parkingowe Rozwiązania systemowe dla odwodnienia dachów i parkingów

2

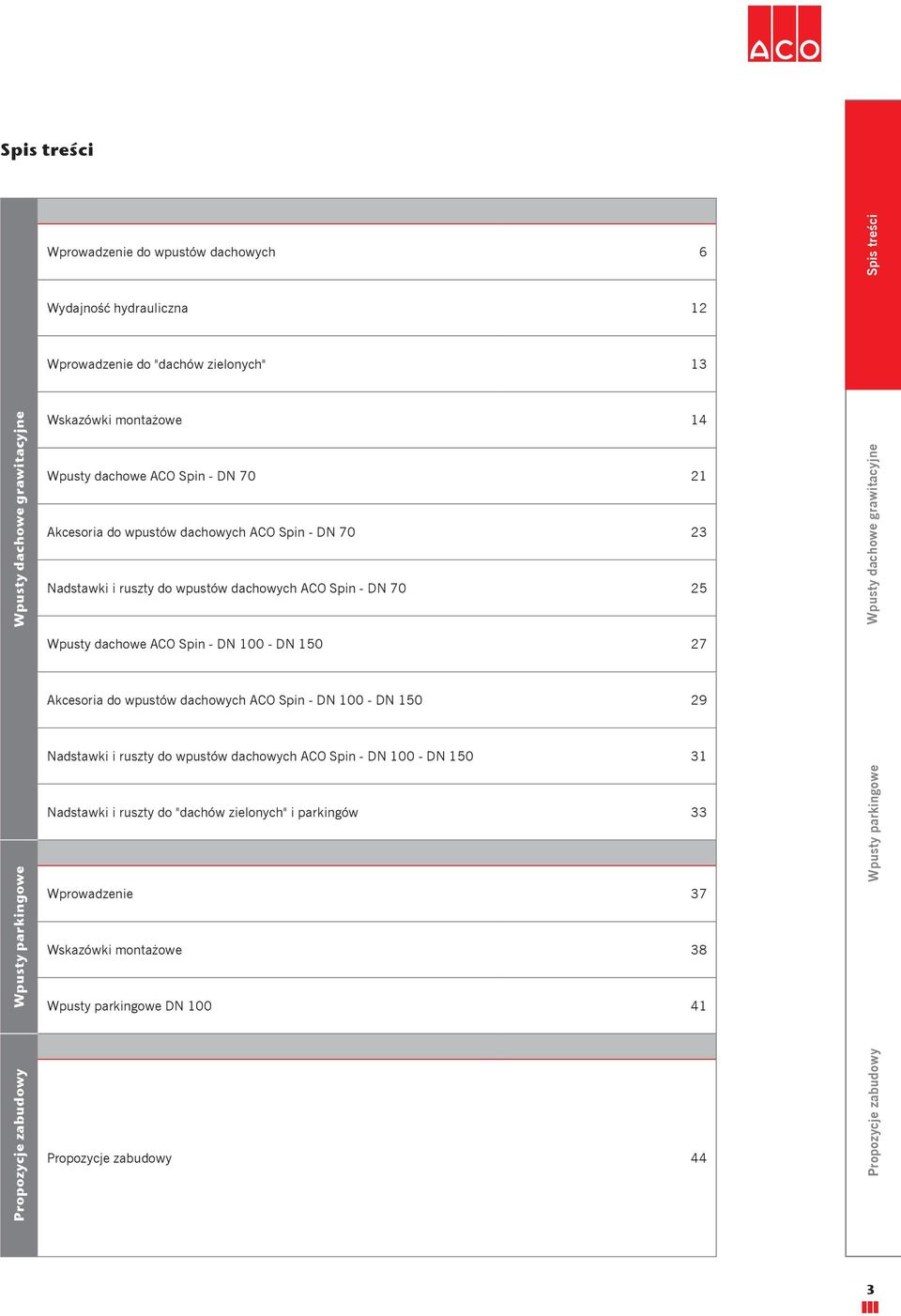

3 Wpusty parkingowe Propozycje zabudowy Wprowadzenie do wpustów dachowych 6 Wydajność hydrauliczna 12 Wprowadzenie do "dachów zielonych" 13 Wskazówki montażowe 14 Wpusty dachowe ACO Spin - DN Akcesoria do wpustów dachowych ACO Spin - DN Nadstawki i ruszty do wpustów dachowych ACO Spin - DN Wpusty dachowe ACO Spin - DN DN Akcesoria do wpustów dachowych ACO Spin - DN DN Nadstawki i ruszty do wpustów dachowych ACO Spin - DN DN Nadstawki i ruszty do "dachów zielonych" i parkingów 33 Wprowadzenie 37 Wskazówki montażowe 38 Wpusty parkingowe DN Propozycje zabudowy 44 3

4 4

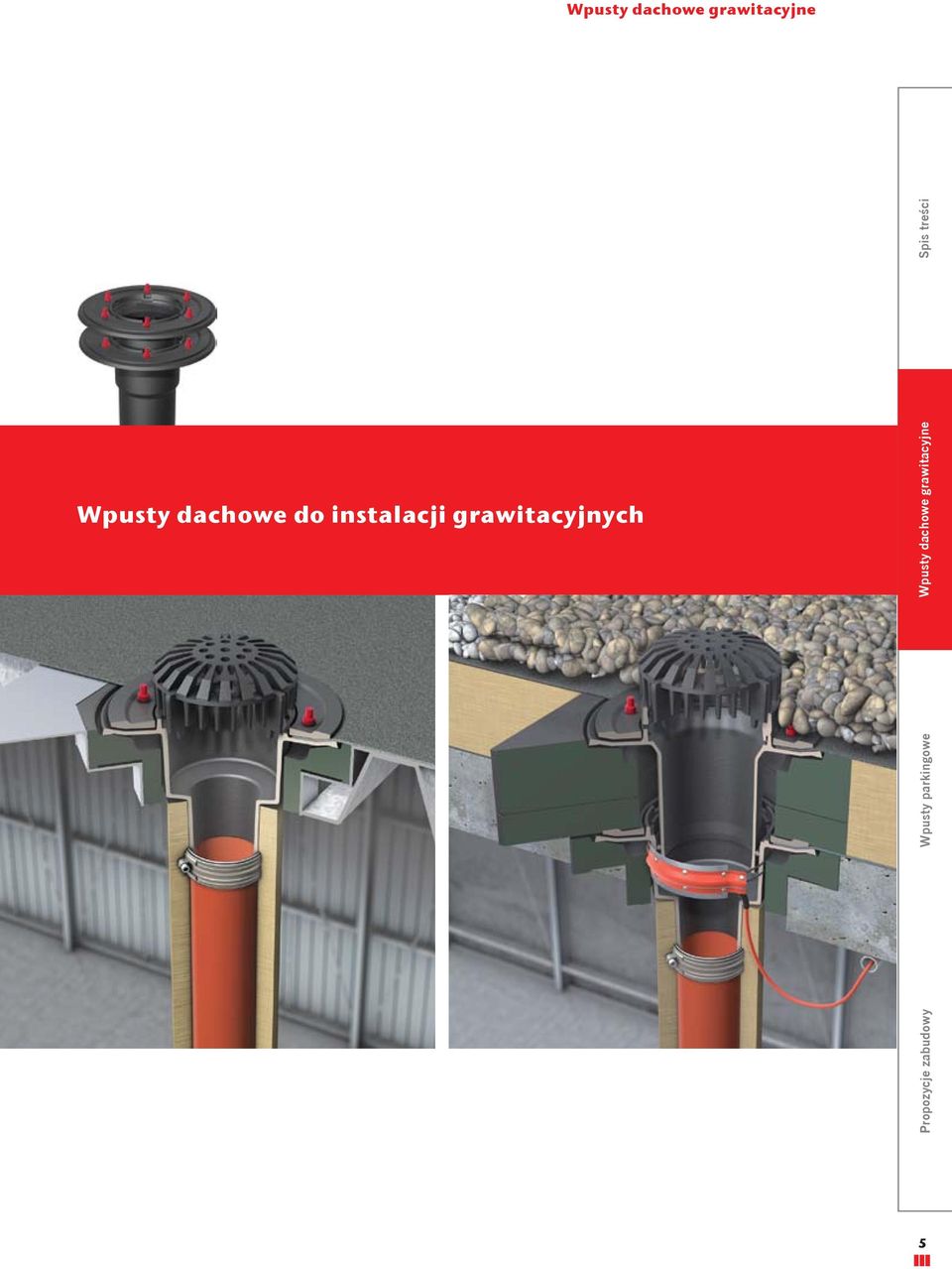

5 Wpusty dachowe do instalacji grawitacyjnych 5

6 Wpusty dachowe ACO Spin do instalacji grawitacyjnych Dach stanowi górną granicę budynku, więc jest szczególnie narażony na działanie opadów, zmiennych warunków atmosferycznych oraz różnego rodzaju natężania komunikacyjnego. Dlatego też, szczególne znaczenie ma zastosowanie odpowiednich izolacji wodochronnych. W zależności od zastosowanej izolacji wodochronnej dachy płaskie można podzielić na: dachy z jedną warstwą izolacji wodochronnej dachy z dwoma warstwami izolacji wodochronnej System modułowy wpustów dachowych ACO Spin umożliwia ich zastosowanie na wszystkich rodzajach dachów. W przypadku dachów z dwoma warstwami izolacji wodochronnej, paroizolacja zostaje połączona z kołnierzem korpusu wpustu, a górna część z izolacją wpustu tworzy zewnętrzną część dachu. Zastosowanie we wszystkich wpustach pierścienia dociskowego, przykręcanego na śruby, pozwala na połączenie wpustu z wszystkimi dostępnymi rodzajami izolacji wodochronnej (PVC, PE, EPDM). Na dachach, gdzie zastosowano warstwę izolacji cieplnej (np.: dachy płaskie, zielone, parkingowe) należy zamontować taki korpus izolacyjny wpustu, którego konstrukcja uniemożliwia zjawisko skraplania na odpływie. Dach płaski z warstwą żwiru 6

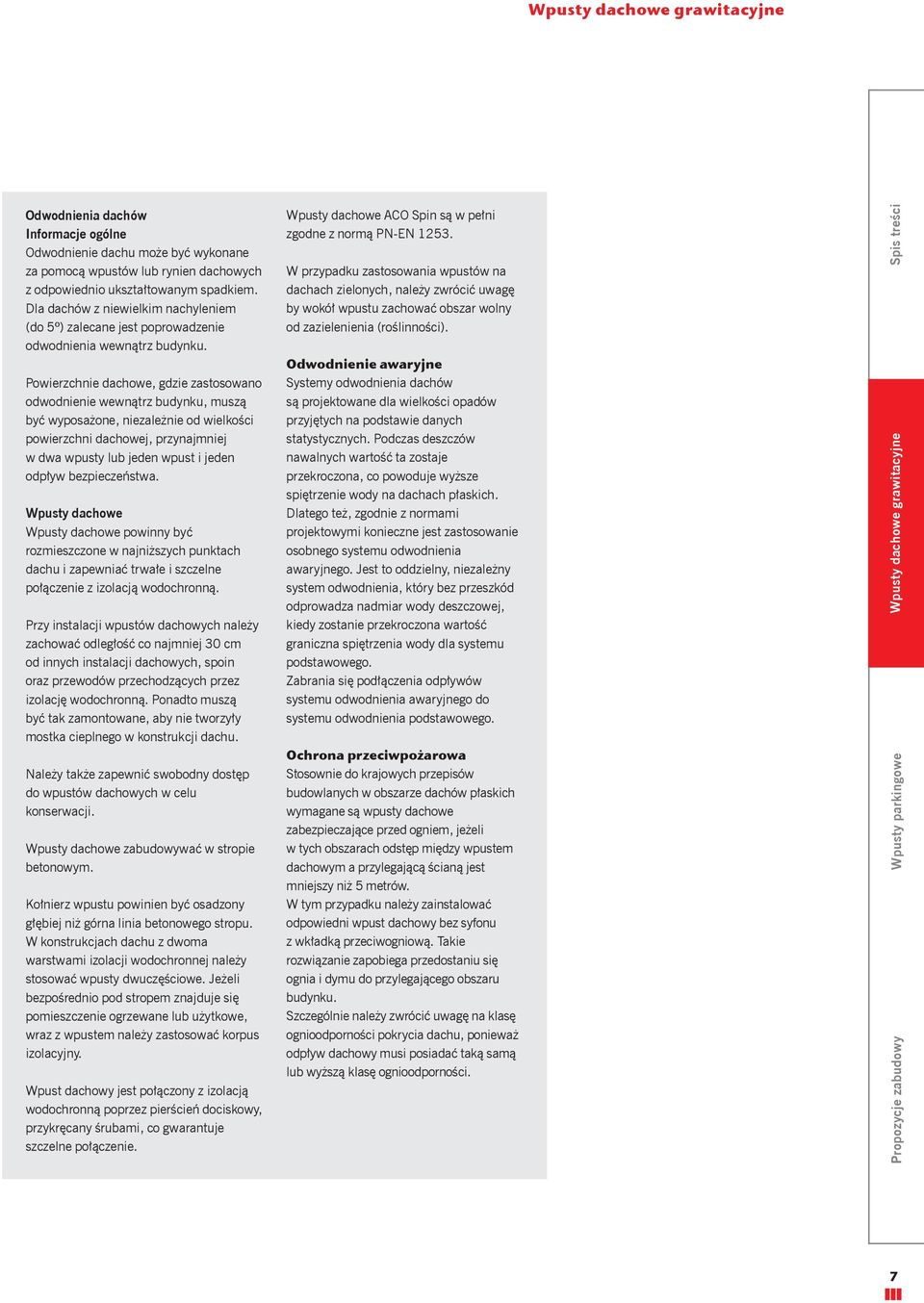

7 Odwodnienia dachów Informacje ogólne Odwodnienie dachu może być wykonane za pomocą wpustów lub rynien dachowych z odpowiednio ukształtowanym spadkiem. Dla dachów z niewielkim nachyleniem (do 5º) zalecane jest poprowadzenie odwodnienia wewnątrz budynku. Powierzchnie dachowe, gdzie zastosowano odwodnienie wewnątrz budynku, muszą być wyposażone, niezależnie od wielkości powierzchni dachowej, przynajmniej w dwa wpusty lub jeden wpust i jeden odpływ bezpieczeństwa. Wpusty dachowe Wpusty dachowe powinny być rozmieszczone w najniższych punktach dachu i zapewniać trwałe i szczelne połączenie z izolacją wodochronną. Przy instalacji wpustów dachowych należy zachować odległość co najmniej 30 cm od innych instalacji dachowych, spoin oraz przewodów przechodzących przez izolację wodochronną. Ponadto muszą być tak zamontowane, aby nie tworzyły mostka cieplnego w konstrukcji dachu. Należy także zapewnić swobodny dostęp do wpustów dachowych w celu konserwacji. Wpusty dachowe zabudowywać w stropie betonowym. Kołnierz wpustu powinien być osadzony głębiej niż górna linia betonowego stropu. W konstrukcjach dachu z dwoma warstwami izolacji wodochronnej należy stosować wpusty dwuczęściowe. Jeżeli bezpośrednio pod stropem znajduje się pomieszczenie ogrzewane lub użytkowe, wraz z wpustem należy zastosować korpus izolacyjny. Wpust dachowy jest połączony z izolacją wodochronną poprzez pierścień dociskowy, przykręcany śrubami, co gwarantuje szczelne połączenie. Wpusty dachowe ACO Spin są w pełni zgodne z normą PN-EN W przypadku zastosowania wpustów na dachach zielonych, należy zwrócić uwagę by wokół wpustu zachować obszar wolny od zazielenienia (roślinności). Odwodnienie awaryjne Systemy odwodnienia dachów są projektowane dla wielkości opadów przyjętych na podstawie danych statystycznych. Podczas deszczów nawalnych wartość ta zostaje przekroczona, co powoduje wyższe spiętrzenie wody na dachach płaskich. Dlatego też, zgodnie z normami projektowymi konieczne jest zastosowanie osobnego systemu odwodnienia awaryjnego. Jest to oddzielny, niezależny system odwodnienia, który bez przeszkód odprowadza nadmiar wody deszczowej, kiedy zostanie przekroczona wartość graniczna spiętrzenia wody dla systemu podstawowego. Zabrania się podłączenia odpływów systemu odwodnienia awaryjnego do systemu odwodnienia podstawowego. Ochrona przeciwpożarowa Stosownie do krajowych przepisów budowlanych w obszarze dachów płaskich wymagane są wpusty dachowe zabezpieczające przed ogniem, jeżeli w tych obszarach odstęp między wpustem dachowym a przylegającą ścianą jest mniejszy niż 5 metrów. W tym przypadku należy zainstalować odpowiedni wpust dachowy bez syfonu z wkładką przeciwogniową. Takie rozwiązanie zapobiega przedostaniu się ognia i dymu do przylegającego obszaru budynku. Szczególnie należy zwrócić uwagę na klasę ognioodporności pokrycia dachu, ponieważ odpływ dachowy musi posiadać taką samą lub wyższą klasę ognioodporności. 7

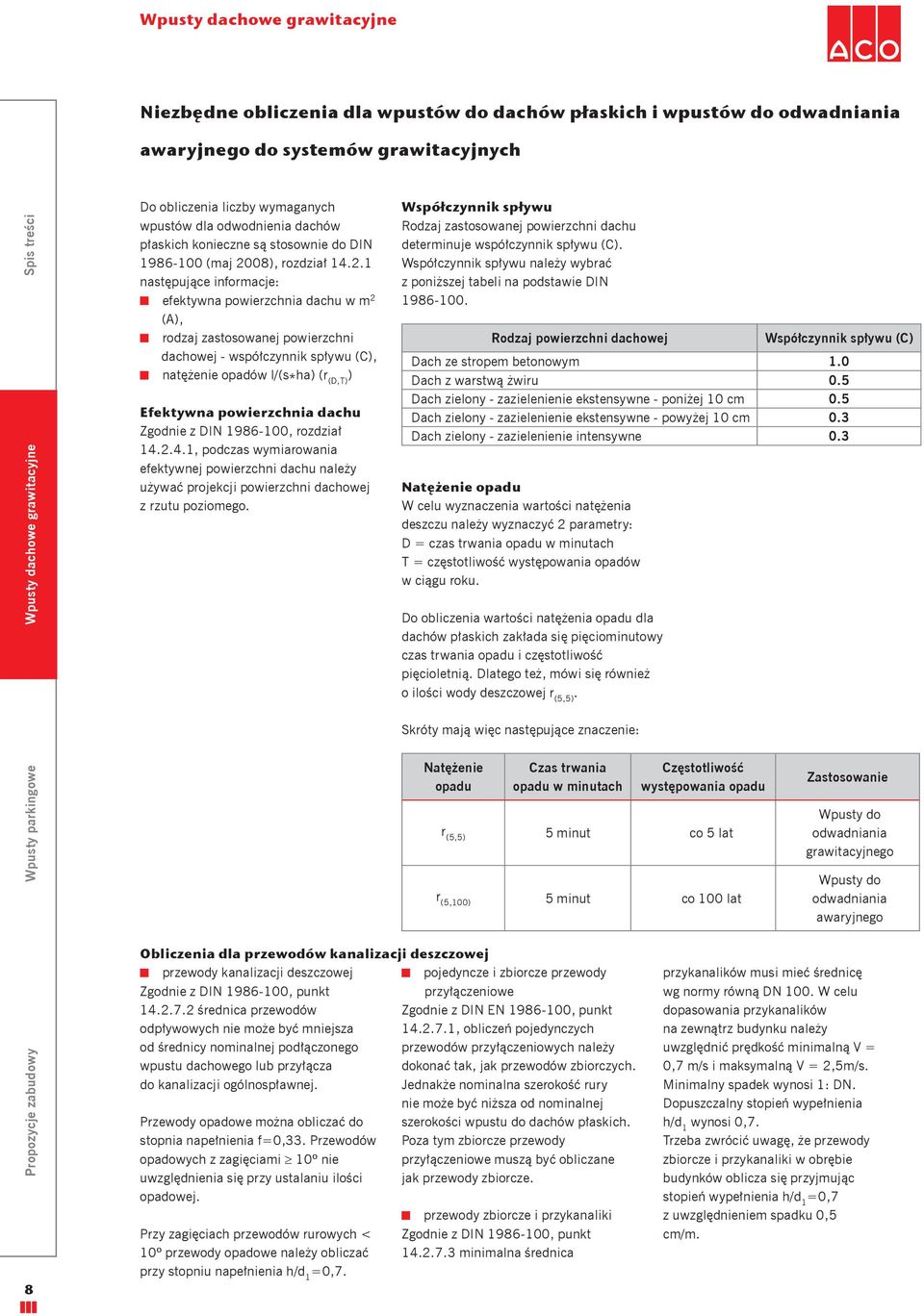

8 Niezbędne obliczenia dla wpustów do dachów płaskich i wpustów do odwadniania awaryjnego do systemów grawitacyjnych 8 Do obliczenia liczby wymaganych wpustów dla odwodnienia dachów płaskich konieczne są stosownie do DIN (maj 2008), rozdział następujące informacje: efektywna powierzchnia dachu w m 2 (A), rodzaj zastosowanej powierzchni dachowej - współczynnik spływu (C), natężenie opadów l/(s * ha) (r (D,T) ) Efektywna powierzchnia dachu Zgodnie z DIN , rozdział , podczas wymiarowania efektywnej powierzchni dachu należy używać projekcji powierzchni dachowej z rzutu poziomego. Współczynnik spływu Rodzaj zastosowanej powierzchni dachu determinuje współczynnik spływu (C). Współczynnik spływu należy wybrać z poniższej tabeli na podstawie DIN Rodzaj powierzchni dachowej Współczynnik spływu (C) Dach ze stropem betonowym 1.0 Dach z warstwą żwiru 0.5 Dach zielony - zazielenienie ekstensywne - poniżej 10 cm 0.5 Dach zielony - zazielenienie ekstensywne - powyżej 10 cm 0.3 Dach zielony - zazielenienie intensywne 0.3 Natężenie opadu W celu wyznaczenia wartości natężenia deszczu należy wyznaczyć 2 parametry: D = czas trwania opadu w minutach T = częstotliwość występowania opadów w ciągu roku. Do obliczenia wartości natężenia opadu dla dachów płaskich zakłada się pięciominutowy czas trwania opadu i częstotliwość pięcioletnią. Dlatego też, mówi się również o ilości wody deszczowej r (5,5). Skróty mają więc następujące znaczenie: Natężenie opadu Obliczenia dla przewodów kanalizacji deszczowej przewody kanalizacji deszczowej Zgodnie z DIN , punkt średnica przewodów odpływowych nie może być mniejsza od średnicy nominalnej podłączonego wpustu dachowego lub przyłącza do kanalizacji ogólnospławnej. Przewody opadowe można obliczać do stopnia napełnienia f=0,33. Przewodów opadowych z zagięciami 10º nie uwzględnienia się przy ustalaniu ilości opadowej. Przy zagięciach przewodów rurowych < 10º przewody opadowe należy obliczać przy stopniu napełnienia h/d 1 =0,7. Czas trwania opadu w minutach Częstotliwość występowania opadu r (5,5) 5 minut co 5 lat r (5,100) 5 minut co 100 lat pojedyncze i zbiorcze przewody przyłączeniowe Zgodnie z DIN EN , punkt , obliczeń pojedynczych przewodów przyłączeniowych należy dokonać tak, jak przewodów zbiorczych. Jednakże nominalna szerokość rury nie może być niższa od nominalnej szerokości wpustu do dachów płaskich. Poza tym zbiorcze przewody przyłączeniowe muszą być obliczane jak przewody zbiorcze. przewody zbiorcze i przykanaliki Zgodnie z DIN , punkt minimalna średnica Zastosowanie Wpusty do odwadniania grawitacyjnego Wpusty do odwadniania awaryjnego przykanalików musi mieć średnicę wg normy równą DN 100. W celu dopasowania przykanalików na zewnątrz budynku należy uwzględnić prędkość minimalną V = 0,7 m/s i maksymalną V = 2,5m/s. Minimalny spadek wynosi 1: DN. Dopuszczalny stopień wypełnienia h/d 1 wynosi 0,7. Trzeba zwrócić uwagę, że przewody zbiorcze i przykanaliki w obrębie budynków oblicza się przyjmując stopień wypełnienia h/d 1 =0,7 z uwzględnieniem spadku 0,5 cm/m.

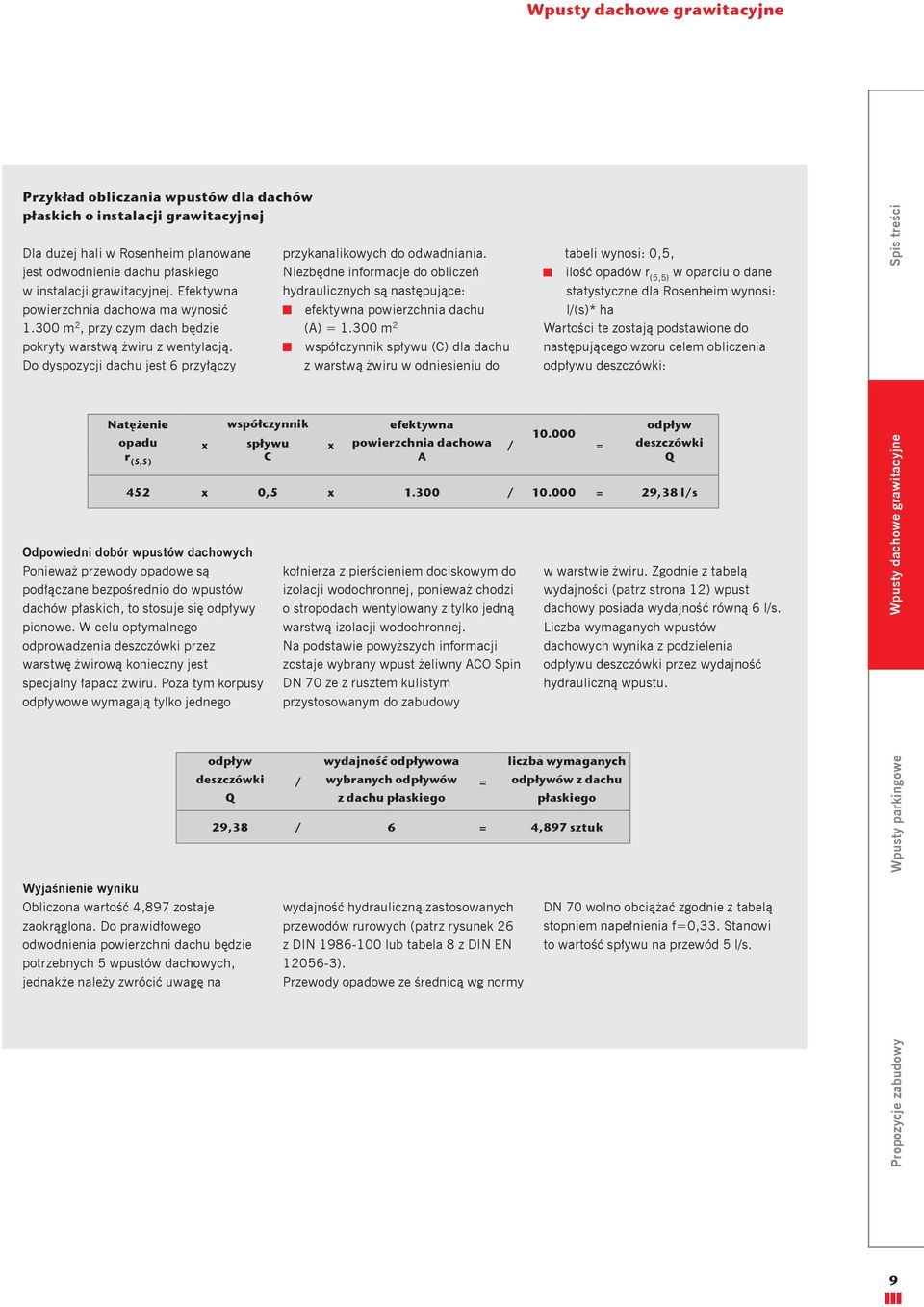

9 Przykład obliczania wpustów dla dachów płaskich o instalacji grawitacyjnej Dla dużej hali w Rosenheim planowane jest odwodnienie dachu płaskiego w instalacji grawitacyjnej. Efektywna powierzchnia dachowa ma wynosić m 2, przy czym dach będzie pokryty warstwą żwiru z wentylacją. Do dyspozycji dachu jest 6 przyłączy Odpowiedni dobór wpustów dachowych Ponieważ przewody opadowe są podłączane bezpośrednio do wpustów dachów płaskich, to stosuje się odpływy pionowe. W celu optymalnego odprowadzenia deszczówki przez warstwę żwirową konieczny jest specjalny łapacz żwiru. Poza tym korpusy odpływowe wymagają tylko jednego Wyjaśnienie wyniku Obliczona wartość 4,897 zostaje zaokrąglona. Do prawidłowego odwodnienia powierzchni dachu będzie potrzebnych 5 wpustów dachowych, jednakże należy zwrócić uwagę na przykanalikowych do odwadniania. Niezbędne informacje do obliczeń hydraulicznych są następujące: efektywna powierzchnia dachu (A) = m 2 współczynnik spływu (C) dla dachu z warstwą żwiru w odniesieniu do kołnierza z pierścieniem dociskowym do izolacji wodochronnej, ponieważ chodzi o stropodach wentylowany z tylko jedną warstwą izolacji wodochronnej. Na podstawie powyższych informacji zostaje wybrany wpust żeliwny ACO Spin DN 70 ze z rusztem kulistym przystosowanym do zabudowy wydajność hydrauliczną zastosowanych przewodów rurowych (patrz rysunek 26 z DIN lub tabela 8 z DIN EN ). Przewody opadowe ze średnicą wg normy tabeli wynosi: 0,5, ilość opadów r (5,5) w oparciu o dane statystyczne dla Rosenheim wynosi: l/(s)* ha Wartości te zostają podstawione do następującego wzoru celem obliczenia odpływu deszczówki: Natężenie współczynnik efektywna odpływ opadu x spływu x powierzchnia dachowa / = deszczówki r (5,5) C A Q 452 x 0,5 x / = 29,38 l/s odpływ deszczówki Q / wydajność odpływowa wybranych odpływów z dachu płaskiego = w warstwie żwiru. Zgodnie z tabelą wydajności (patrz strona 12) wpust dachowy posiada wydajność równą 6 l/s. Liczba wymaganych wpustów dachowych wynika z podzielenia odpływu deszczówki przez wydajność hydrauliczną wpustu. liczba wymaganych odpływów z dachu płaskiego 29,38 / 6 = 4,897 sztuk DN 70 wolno obciążać zgodnie z tabelą stopniem napełnienia f=0,33. Stanowi to wartość spływu na przewód 5 l/s. 9

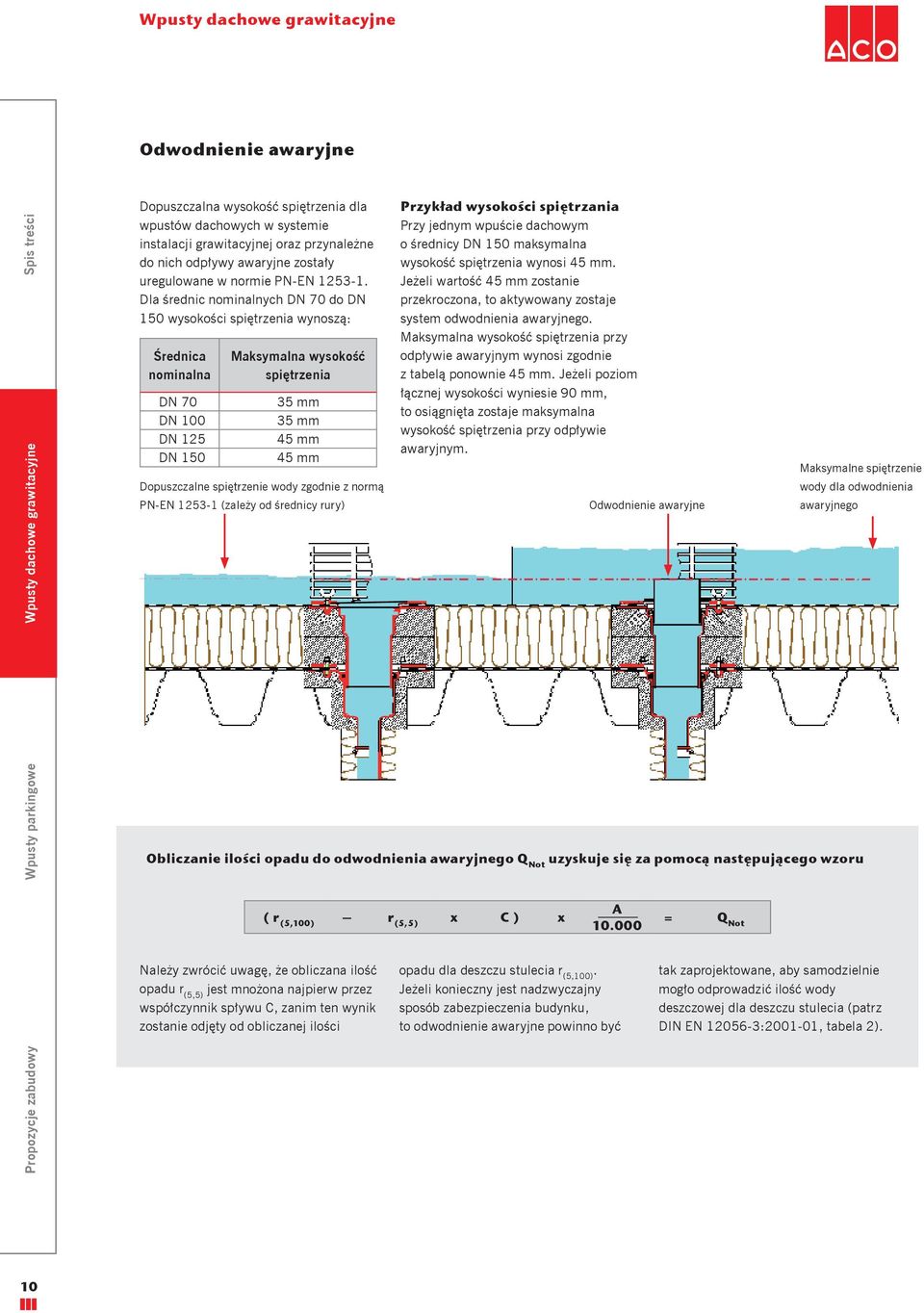

10 Odwodnienie awaryjne Dopuszczalna wysokość spiętrzenia dla wpustów dachowych w systemie instalacji grawitacyjnej oraz przynależne do nich odpływy awaryjne zostały uregulowane w normie PN-EN Dla średnic nominalnych DN 70 do DN 150 wysokości spiętrzenia wynoszą: Średnica nominalna DN 70 DN 100 DN 125 DN 150 Maksymalna wysokość spiętrzenia 35 mm 35 mm 45 mm 45 mm Dopuszczalne spiętrzenie wody zgodnie z normą PN-EN (zależy od średnicy rury) Należy zwrócić uwagę, że obliczana ilość opadu r (5,5) jest mnożona najpierw przez współczynnik spływu C, zanim ten wynik zostanie odjęty od obliczanej ilości Przykład wysokości spiętrzania Przy jednym wpuście dachowym o średnicy DN 150 maksymalna wysokość spiętrzenia wynosi 45 mm. Jeżeli wartość 45 mm zostanie przekroczona, to aktywowany zostaje system odwodnienia awaryjnego. Maksymalna wysokość spiętrzenia przy odpływie awaryjnym wynosi zgodnie z tabelą ponownie 45 mm. Jeżeli poziom łącznej wysokości wyniesie 90 mm, to osiągnięta zostaje maksymalna wysokość spiętrzenia przy odpływie awaryjnym. Obliczanie ilości opadu do odwodnienia awaryjnego Q Not uzyskuje się za pomocą następującego wzoru ( r (5,100) r (5,5) x C ) x A opadu dla deszczu stulecia r (5,100). Jeżeli konieczny jest nadzwyczajny sposób zabezpieczenia budynku, to odwodnienie awaryjne powinno być Odwodnienie awaryjne = Q Not Maksymalne spiętrzenie wody dla odwodnienia awaryjnego tak zaprojektowane, aby samodzielnie mogło odprowadzić ilość wody deszczowej dla deszczu stulecia (patrz DIN EN : , tabela 2). 10

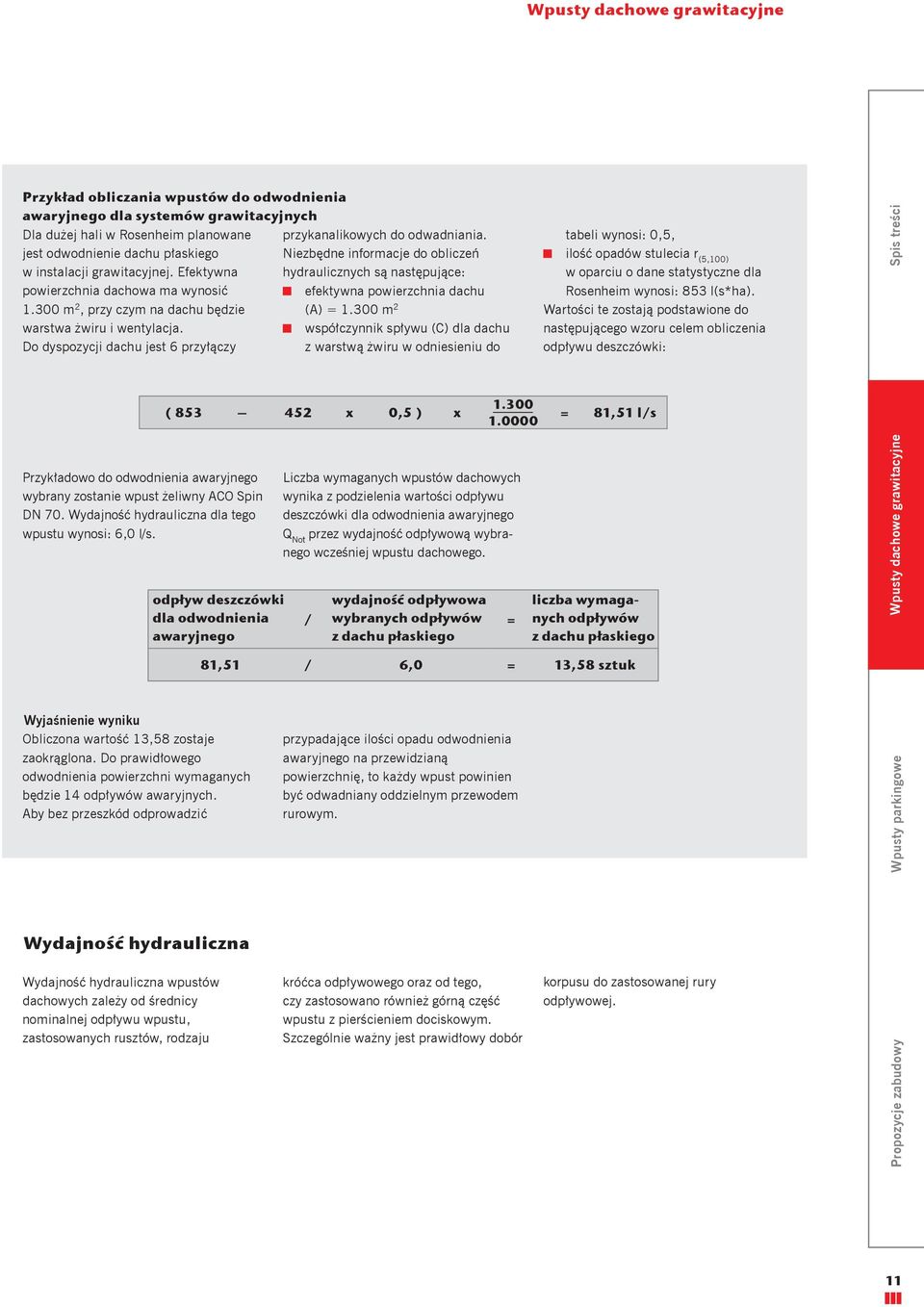

11 Przykład obliczania wpustów do odwodnienia awaryjnego dla systemów grawitacyjnych Dla dużej hali w Rosenheim planowane jest odwodnienie dachu płaskiego w instalacji grawitacyjnej. Efektywna powierzchnia dachowa ma wynosić m 2, przy czym na dachu będzie warstwa żwiru i wentylacja. Do dyspozycji dachu jest 6 przyłączy Przykładowo do odwodnienia awaryjnego wybrany zostanie wpust żeliwny ACO Spin DN 70. Wydajność hydrauliczna dla tego wpustu wynosi: 6,0 l/s. Wyjaśnienie wyniku Obliczona wartość 13,58 zostaje zaokrąglona. Do prawidłowego odwodnienia powierzchni wymaganych będzie 14 odpływów awaryjnych. Aby bez przeszkód odprowadzić przykanalikowych do odwadniania. Niezbędne informacje do obliczeń hydraulicznych są następujące: efektywna powierzchnia dachu (A) = m 2 współczynnik spływu (C) dla dachu z warstwą żwiru w odniesieniu do ( x 0,5 ) x odpływ deszczówki dla odwodnienia awaryjnego Wydajność hydrauliczna Wydajność hydrauliczna wpustów dachowych zależy od średnicy nominalnej odpływu wpustu, zastosowanych rusztów, rodzaju Liczba wymaganych wpustów dachowych wynika z podzielenia wartości odpływu deszczówki dla odwodnienia awaryjnego Q Not przez wydajność odpływową wybranego wcześniej wpustu dachowego. / wydajność odpływowa wybranych odpływów z dachu płaskiego przypadające ilości opadu odwodnienia awaryjnego na przewidzianą powierzchnię, to każdy wpust powinien być odwadniany oddzielnym przewodem rurowym. = tabeli wynosi: 0,5, ilość opadów stulecia r (5,100) w oparciu o dane statystyczne dla Rosenheim wynosi: 853 l(s*ha). Wartości te zostają podstawione do następującego wzoru celem obliczenia odpływu deszczówki: = 81,51 l/s liczba wymaganych odpływów z dachu płaskiego 81,51 / 6,0 = 13,58 sztuk króćca odpływowego oraz od tego, czy zastosowano również górną część wpustu z pierścieniem dociskowym. Szczególnie ważny jest prawidłowy dobór korpusu do zastosowanej rury odpływowej. 11

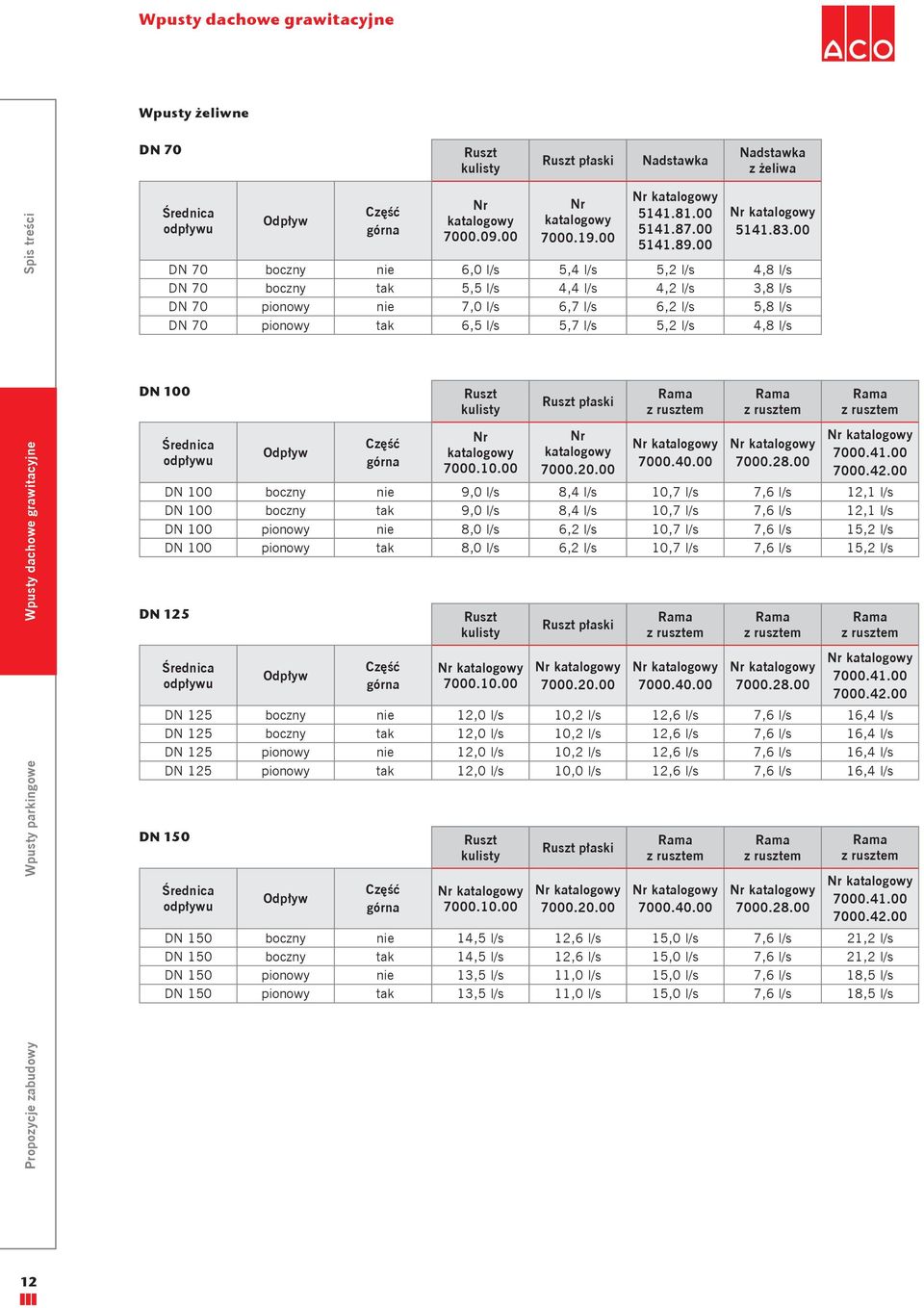

12 Wpusty żeliwne DN 70 Ruszt kulisty Ruszt płaski Nadstawka Nadstawka z żeliwa Średnica odpływu DN 100 Odpływ Część górna Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy DN 70 boczny nie 6,0 l/s 5,4 l/s 5,2 l/s 4,8 l/s DN 70 boczny tak 5,5 l/s 4,4 l/s 4,2 l/s 3,8 l/s DN 70 pionowy nie 7,0 l/s 6,7 l/s 6,2 l/s 5,8 l/s DN 70 pionowy tak 6,5 l/s 5,7 l/s 5,2 l/s 4,8 l/s Średnica odpływu Odpływ Część górna Ruszt kulisty Nr katalogowy Ruszt płaski Nr katalogowy Rama z rusztem Nr katalogowy Rama z rusztem Nr katalogowy Rama z rusztem Nr katalogowy DN 100 boczny nie 9,0 l/s 8,4 l/s 10,7 l/s 7,6 l/s 12,1 l/s DN 100 boczny tak 9,0 l/s 8,4 l/s 10,7 l/s 7,6 l/s 12,1 l/s DN 100 pionowy nie 8,0 l/s 6,2 l/s 10,7 l/s 7,6 l/s 15,2 l/s DN 100 pionowy tak 8,0 l/s 6,2 l/s 10,7 l/s 7,6 l/s 15,2 l/s DN 125 Średnica odpływu Odpływ Część górna Ruszt kulisty Nr katalogowy Ruszt płaski Nr katalogowy Rama z rusztem Nr katalogowy Rama z rusztem Nr katalogowy Rama z rusztem Nr katalogowy DN 125 boczny nie 12,0 l/s 10,2 l/s 12,6 l/s 7,6 l/s 16,4 l/s DN 125 boczny tak 12,0 l/s 10,2 l/s 12,6 l/s 7,6 l/s 16,4 l/s DN 125 pionowy nie 12,0 l/s 10,2 l/s 12,6 l/s 7,6 l/s 16,4 l/s DN 125 pionowy tak 12,0 l/s 10,0 l/s 12,6 l/s 7,6 l/s 16,4 l/s DN 150 Średnica odpływu Odpływ Część górna Ruszt kulisty Nr katalogowy Ruszt płaski Nr katalogowy Rama z rusztem Nr katalogowy Rama z rusztem Nr katalogowy Rama z rusztem Nr katalogowy DN 150 boczny nie 14,5 l/s 12,6 l/s 15,0 l/s 7,6 l/s 21,2 l/s DN 150 boczny tak 14,5 l/s 12,6 l/s 15,0 l/s 7,6 l/s 21,2 l/s DN 150 pionowy nie 13,5 l/s 11,0 l/s 15,0 l/s 7,6 l/s 18,5 l/s DN 150 pionowy tak 13,5 l/s 11,0 l/s 15,0 l/s 7,6 l/s 18,5 l/s 12

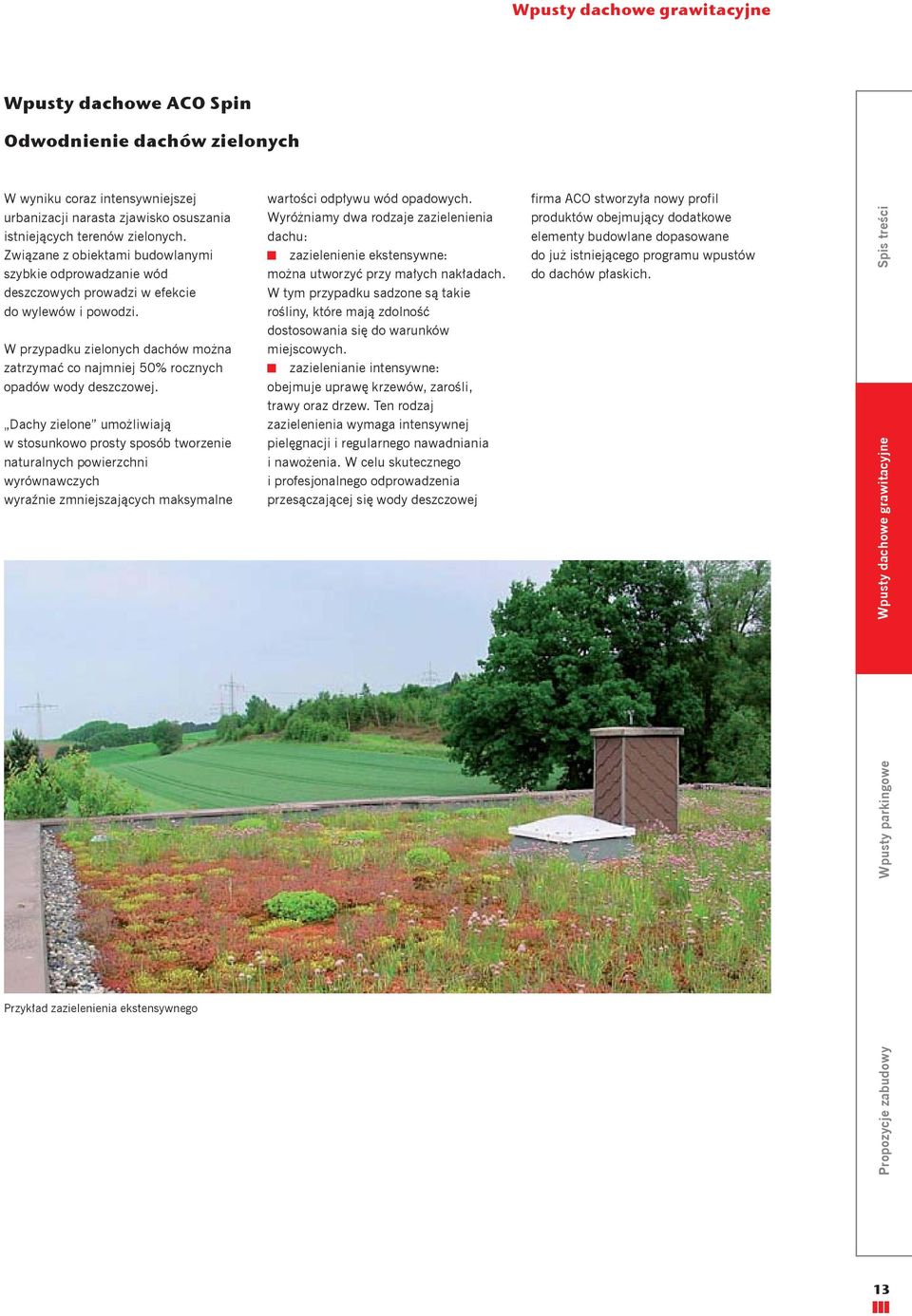

13 Wpusty dachowe ACO Spin Odwodnienie dachów zielonych W wyniku coraz intensywniejszej urbanizacji narasta zjawisko osuszania istniejących terenów zielonych. Związane z obiektami budowlanymi szybkie odprowadzanie wód deszczowych prowadzi w efekcie do wylewów i powodzi. W przypadku zielonych dachów można zatrzymać co najmniej 50% rocznych opadów wody deszczowej. Dachy zielone umożliwiają w stosunkowo prosty sposób tworzenie naturalnych powierzchni wyrównawczych wyraźnie zmniejszających maksymalne Przykład zazielenienia ekstensywnego wartości odpływu wód opadowych. Wyróżniamy dwa rodzaje zazielenienia dachu: zazielenienie ekstensywne: można utworzyć przy małych nakładach. W tym przypadku sadzone są takie rośliny, które mają zdolność dostosowania się do warunków miejscowych. zazielenianie intensywne: obejmuje uprawę krzewów, zarośli, trawy oraz drzew. Ten rodzaj zazielenienia wymaga intensywnej pielęgnacji i regularnego nawadniania i nawożenia. W celu skutecznego i profesjonalnego odprowadzenia przesączającej się wody deszczowej firma ACO stworzyła nowy profil produktów obejmujący dodatkowe elementy budowlane dopasowane do już istniejącego programu wpustów do dachów płaskich. 13

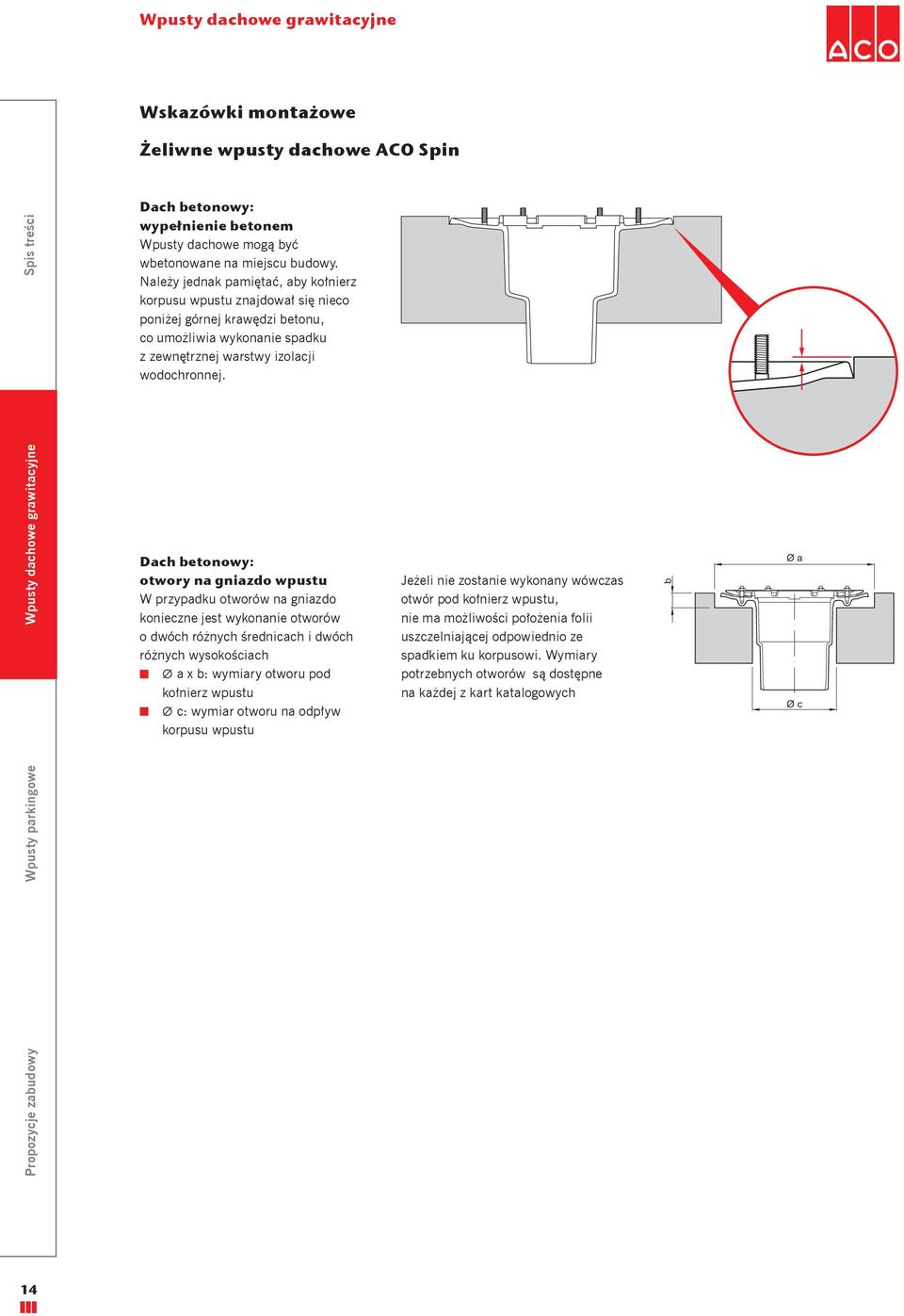

14 Wskazówki montażowe Żeliwne wpusty dachowe ACO Spin Dach betonowy: wypełnienie betonem Wpusty dachowe mogą być wbetonowane na miejscu budowy. Należy jednak pamiętać, aby kołnierz korpusu wpustu znajdował się nieco poniżej górnej krawędzi betonu, co umożliwia wykonanie spadku z zewnętrznej warstwy izolacji wodochronnej. Dach betonowy: otwory na gniazdo wpustu W przypadku otworów na gniazdo konieczne jest wykonanie otworów o dwóch różnych średnicach i dwóch różnych wysokościach a x b: wymiary otworu pod kołnierz wpustu c: wymiar otworu na odpływ korpusu wpustu Jeżeli nie zostanie wykonany wówczas otwór pod kołnierz wpustu, nie ma możliwości położenia folii uszczelniającej odpowiednio ze spadkiem ku korpusowi. Wymiary potrzebnych otworów są dostępne na każdej z kart katalogowych b Ø a Ø c 14

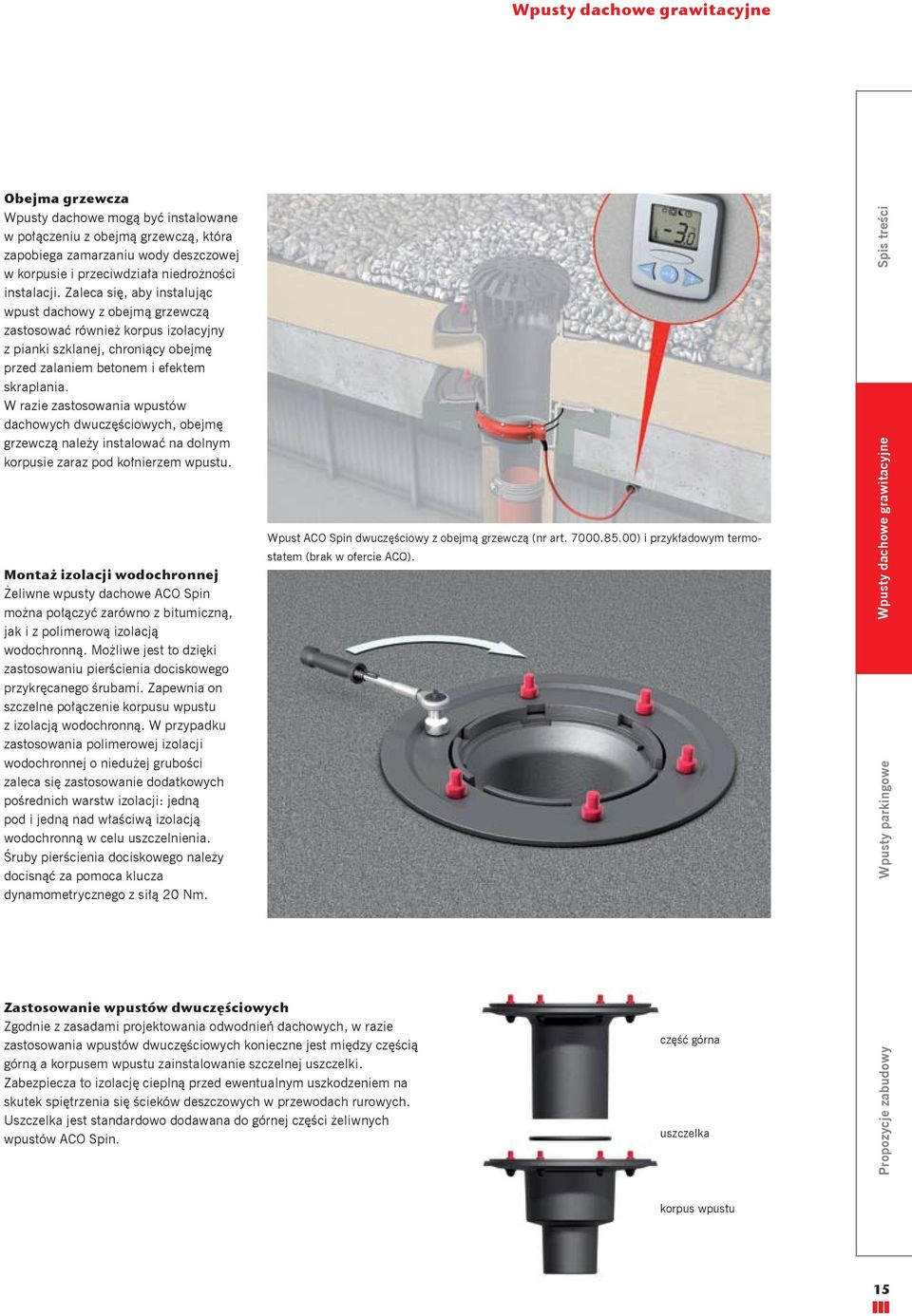

15 Obejma grzewcza Wpusty dachowe mogą być instalowane w połączeniu z obejmą grzewczą, która zapobiega zamarzaniu wody deszczowej w korpusie i przeciwdziała niedrożności instalacji. Zaleca się, aby instalując wpust dachowy z obejmą grzewczą zastosować również korpus izolacyjny z pianki szklanej, chroniący obejmę przed zalaniem betonem i efektem skraplania. W razie zastosowania wpustów dachowych dwuczęściowych, obejmę grzewczą należy instalować na dolnym korpusie zaraz pod kołnierzem wpustu. Montaż izolacji wodochronnej Żeliwne wpusty dachowe ACO Spin można połączyć zarówno z bitumiczną, jak i z polimerową izolacją wodochronną. Możliwe jest to dzięki zastosowaniu pierścienia dociskowego przykręcanego śrubami. Zapewnia on szczelne połączenie korpusu wpustu z izolacją wodochronną. W przypadku zastosowania polimerowej izolacji wodochronnej o niedużej grubości zaleca się zastosowanie dodatkowych pośrednich warstw izolacji: jedną pod i jedną nad właściwą izolacją wodochronną w celu uszczelnienia. Śruby pierścienia dociskowego należy docisnąć za pomoca klucza dynamometrycznego z siłą 20 Nm. Zastosowanie wpustów dwuczęściowych Zgodnie z zasadami projektowania odwodnień dachowych, w razie zastosowania wpustów dwuczęściowych konieczne jest między częścią górną a korpusem wpustu zainstalowanie szczelnej uszczelki. Zabezpiecza to izolację cieplną przed ewentualnym uszkodzeniem na skutek spiętrzenia się ścieków deszczowych w przewodach rurowych. Uszczelka jest standardowo dodawana do górnej części żeliwnych wpustów ACO Spin. Wpust ACO Spin dwuczęściowy z obejmą grzewczą (nr art ) i przykładowym termostatem (brak w ofercie ACO). część górna uszczelka korpus wpustu 15

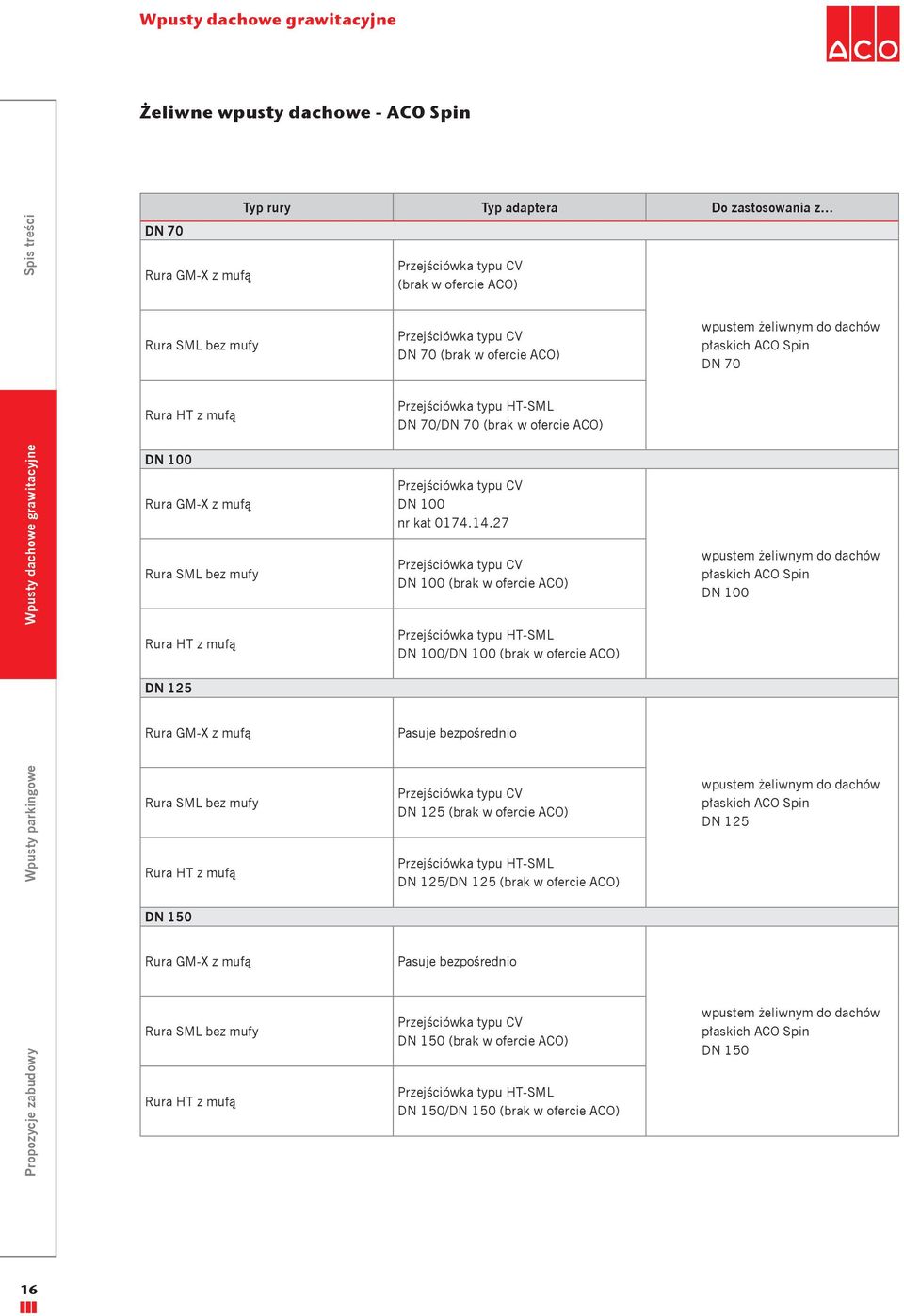

16 Żeliwne wpusty dachowe - ACO Spin DN 70 Rura GM-X z mufą Rura SML bez mufy Rura HT z mufą DN 100 Rura GM-X z mufą Rura SML bez mufy Rura HT z mufą DN 125 Rura GM-X z mufą Rura SML bez mufy Rura HT z mufą DN 150 Rura GM-X z mufą Rura SML bez mufy Rura HT z mufą Typ rury Typ adaptera Do zastosowania z... Przejściówka typu CV (brak w ofercie ACO) Przejściówka typu CV DN 70 (brak w ofercie ACO) Przejściówka typu HT-SML DN 70/DN 70 (brak w ofercie ACO) Przejściówka typu CV DN 100 nr kat Przejściówka typu CV DN 100 (brak w ofercie ACO) Przejściówka typu HT-SML DN 100/DN 100 (brak w ofercie ACO) Pasuje bezpośrednio Przejściówka typu CV DN 125 (brak w ofercie ACO) Przejściówka typu HT-SML DN 125/DN 125 (brak w ofercie ACO) Pasuje bezpośrednio Przejściówka typu CV DN 150 (brak w ofercie ACO) Przejściówka typu HT-SML DN 150/DN 150 (brak w ofercie ACO) wpustem żeliwnym do dachów płaskich ACO Spin DN 70 wpustem żeliwnym do dachów płaskich ACO Spin DN 100 wpustem żeliwnym do dachów płaskich ACO Spin DN 125 wpustem żeliwnym do dachów płaskich ACO Spin DN

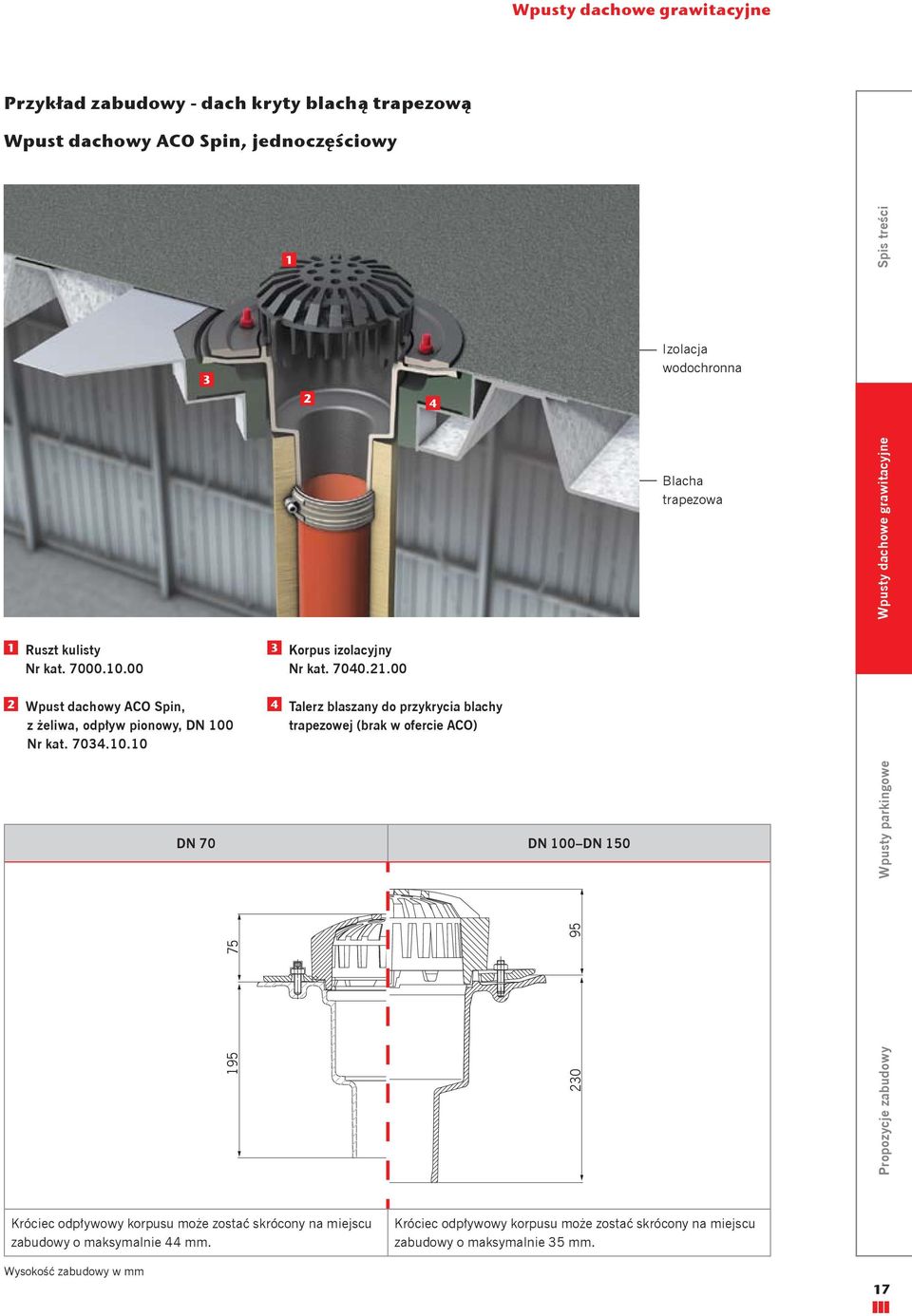

17 Przykład zabudowy - dach kryty blachą trapezową Wpust dachowy ACO Spin, jednoczęściowy 1 Ruszt kulisty Nr kat Wpust dachowy ACO Spin, z żeliwa, odpływ pionowy, DN 100 Nr kat DN 70 DN 100 DN Korpus izolacyjny Nr kat Talerz blaszany do przykrycia blachy trapezowej (brak w ofercie ACO) Izolacja wodochronna Blacha trapezowa Króciec odpływowy korpusu może zostać skrócony na miejscu zabudowy o maksymalnie 44 mm. Króciec odpływowy korpusu może zostać skrócony na miejscu zabudowy o maksymalnie 35 mm. Wysokość zabudowy w mm 17

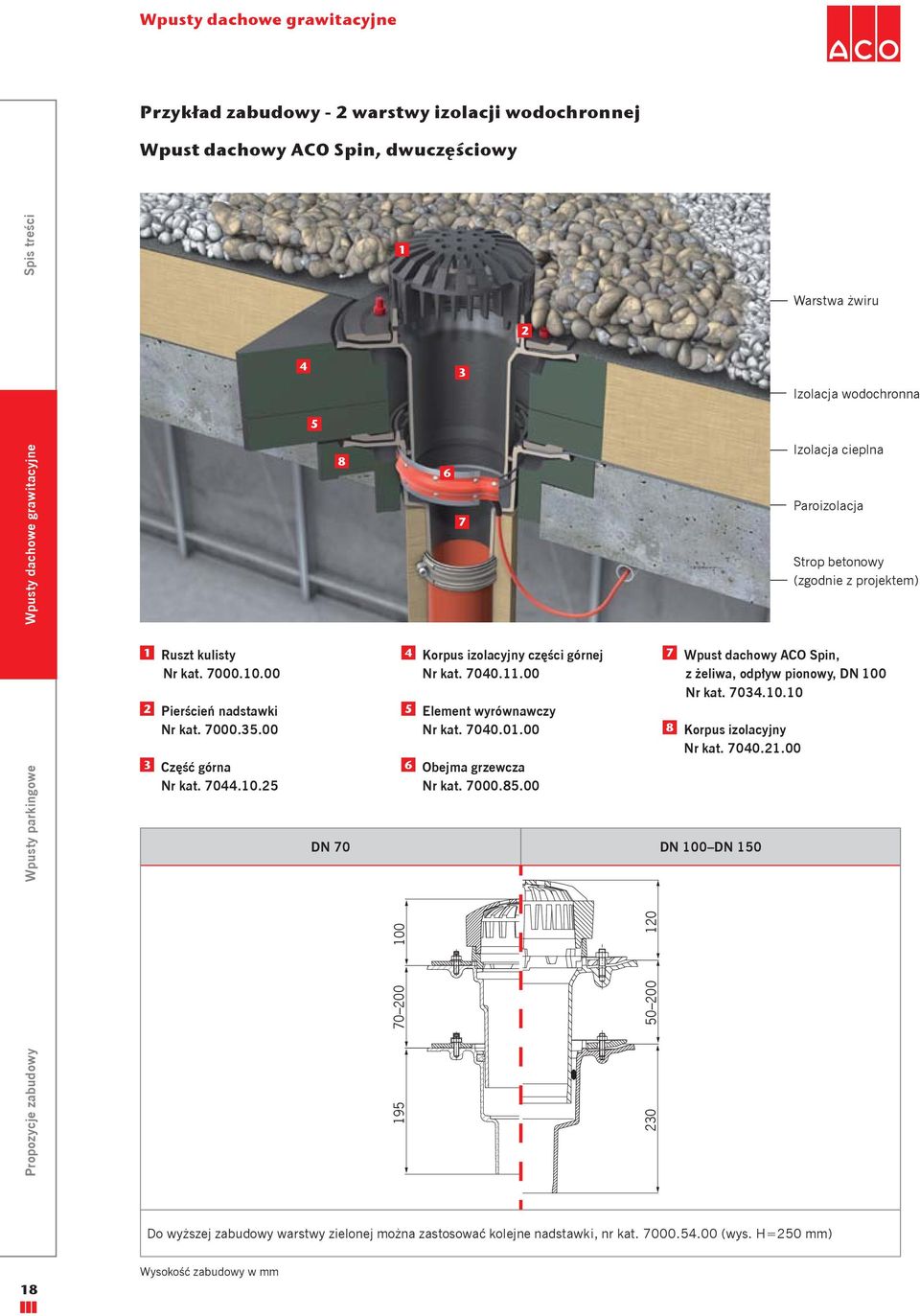

18 Przykład zabudowy - 2 warstwy izolacji wodochronnej Wpust dachowy ACO Spin, dwuczęściowy 1 Ruszt kulisty Nr kat Pierścień nadstawki Nr kat Część górna Nr kat Korpus izolacyjny części górnej 2 Nr kat Element wyrównawczy Nr kat Obejma grzewcza Nr kat DN 70 DN 100 DN Warstwa żwiru Izolacja wodochronna Izolacja cieplna Paroizolacja Strop betonowy (zgodnie z projektem) 7 Wpust dachowy ACO Spin, z żeliwa, odpływ pionowy, DN 100 Nr kat Korpus izolacyjny Nr kat Do wyższej zabudowy warstwy zielonej można zastosować kolejne nadstawki, nr kat (wys. H=250 mm) 18 Wysokość zabudowy w mm

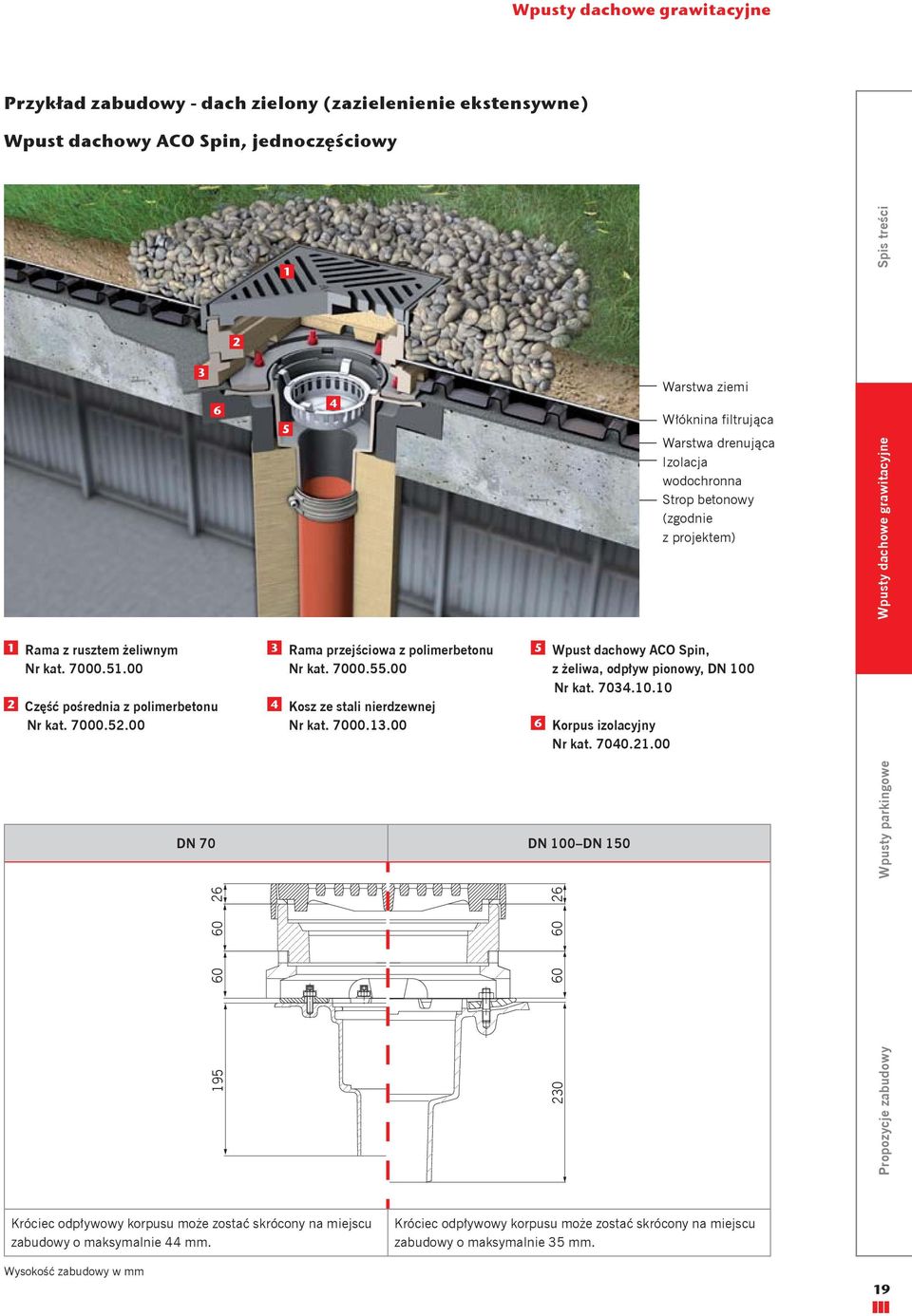

19 Przykład zabudowy - dach zielony (zazielenienie ekstensywne) Wpust dachowy ACO Spin, jednoczęściowy 1 Rama z rusztem żeliwnym Nr kat Część pośrednia z polimerbetonu Nr kat Rama przejściowa z polimerbetonu Nr kat Kosz ze stali nierdzewnej Nr kat DN 70 DN 100 DN Warstwa ziemi Włóknina filtrująca Warstwa drenująca Izolacja wodochronna Strop betonowy (zgodnie z projektem) 5 Wpust dachowy ACO Spin, z żeliwa, odpływ pionowy, DN 100 Nr kat Korpus izolacyjny Nr kat Króciec odpływowy korpusu może zostać skrócony na miejscu zabudowy o maksymalnie 44 mm. Króciec odpływowy korpusu może zostać skrócony na miejscu zabudowy o maksymalnie 35 mm. Wysokość zabudowy w mm 19

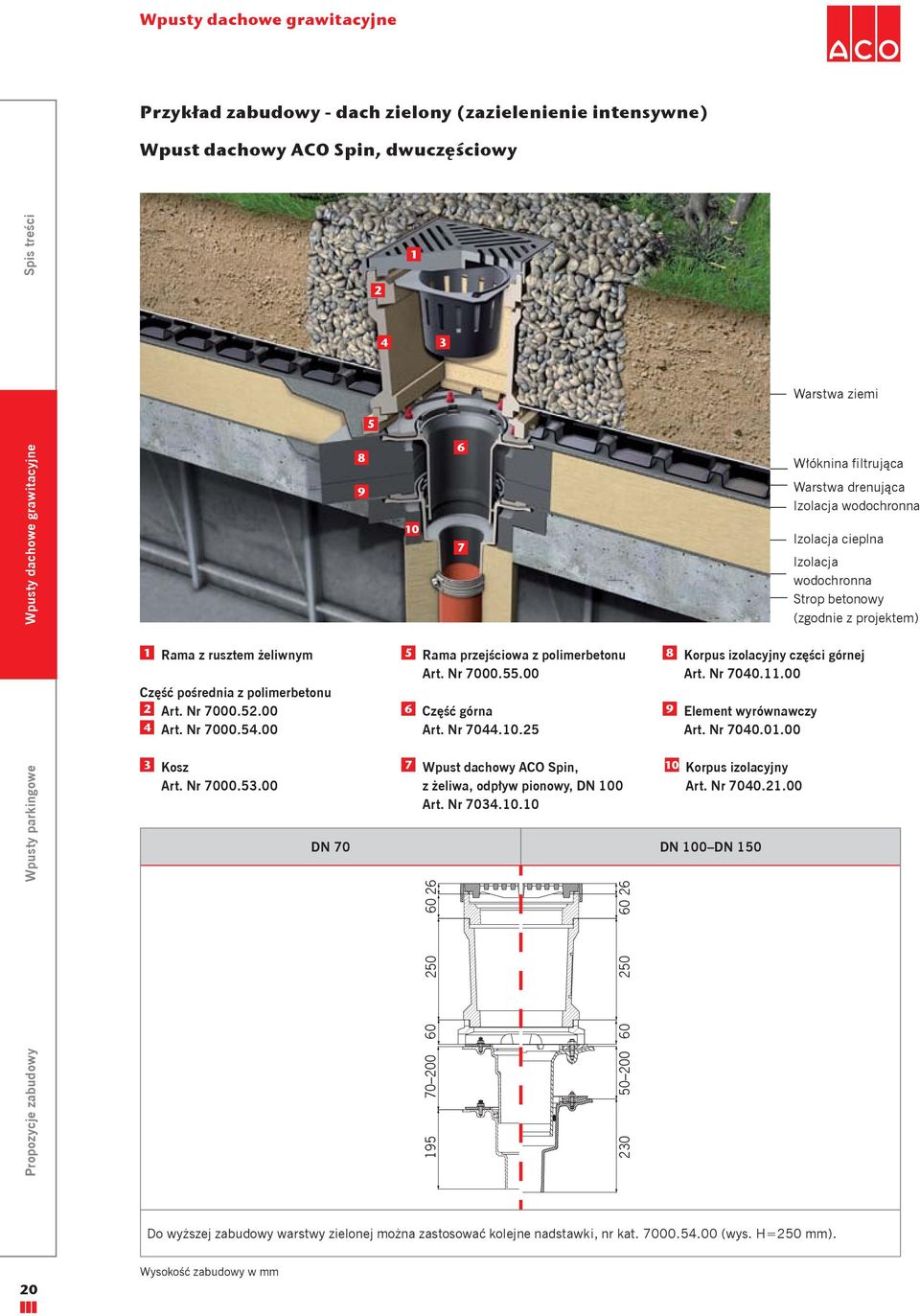

20 Przykład zabudowy - dach zielony (zazielenienie intensywne) Wpust dachowy ACO Spin, dwuczęściowy 1 Rama z rusztem żeliwnym Część pośrednia z polimerbetonu 2 Art. Nr Art. Nr Kosz Art. Nr Rama przejściowa z polimerbetonu Art. Nr Część górna Art. Nr Wpust dachowy ACO Spin, z żeliwa, odpływ pionowy, DN 100 Art. Nr DN 70 DN 100 DN Warstwa ziemi Włóknina filtrująca Warstwa drenująca Izolacja wodochronna Izolacja cieplna Izolacja wodochronna Strop betonowy (zgodnie z projektem) 8 Korpus izolacyjny części górnej Art. Nr Element wyrównawczy Art. Nr Korpus izolacyjny Art. Nr Do wyższej zabudowy warstwy zielonej można zastosować kolejne nadstawki, nr kat (wys. H=250 mm). 20 Wysokość zabudowy w mm

21 System modułowy wpustów dachowych Wpusty dachowe ACO Spin z odpływem DN 70 do instalacji grawitacyjnych Ruszt kulisty Pierścień nadstawczy Pierścień dociskowy Część górna Uszczelka Korpus izolacyjny części górnej Element wyrównawczy Taśma grzewcza Ruszt płaski Pierścień dociskowy Korpus wpustu Nadstawka z rusztem L15 Nadstawki z rusztem M125 Nadstawka Nadstawka do łapacza żwiru Rura do odwodnienia awaryjnego Taśma grzewcza Łapacz żwiru Korpus izolacyjny Korpus izolacyjny 21

22 Wpust dachowy ACO Spin DN Ø 290 DN 70 Korpus z odpływem pionowym Korpus wpustu z odpływem pionowym/bocznym zgodny z normą PN-EN 1253 Materiał: żeliwo, klasa materiałowa A1, czarny Ze szczelinami przesiąkowymi, z pierścieniem dociskowym Możliwość podłączenia rury SML Waga: 7,5 kg Typ Waga Nr kat. Korpus z odpływem pionowym, , Korpus z odpływem bocznym, 1,5 0 7, Wymiar na gniazdo wpustu Średnica odpływu Ø a Ø c b [mm] Nr kat. korpus bez izolacji DN Korpus z izolacją DN Wymiar na korpus wpustu 87 Ø 290 Ø 150 Średnica odpływu Typ Odpływ Nr kat. Wymiar na korpus bez izolacji Wymiar na korpus z izolacją DN 70 Spin 1, x 530 mm 320 x 530 mm DN 70 Spin x 320 mm 320 x 320 mm 225 Korpus z odpływem bocznym 54 D N70 b Ø a Ø c 22

23 Akcesoria dodatkowe dla wpustów dachowych ACO Spin DN 70, z żeliwa Rysunek Opis produktu Typ Nr katalogowy Ø 290 Ø 150 Ø 142 DN 100 Ø Ø Część górna materiał: żeliwo, do DN 70 do zastosowania z 2 warstwami izolacji wodochronnej, z pierścieniem dociskowym, szczelinami przesiąkowymi i uszczelką Korpus izolacyjny materiał: pianka szklana, dla korpusów wpustów dachowych z odpływem pionowym Korpus izolacyjny materiał: pianka szklana, dla korpusów wpustów dachowych z odpływem bocznym Korpus izolacyjny części górnej materiał: pianka szklana, dla górnej części korpusów wpustów dachowych Element wyrównawczy materiał: pianka szklana, dla górnej części korpusów wpustów dachowych DN 70 czarny

24 55 Rysunek Opis produktu Typ Nr katalogowy Ø 124 Ø 83 Ø 93 Ø 160 Ø 110 Ø Kosz osadczy materiał: stal nierdzewna, , do zastosowania z wpustami żeliwnymi do dachów płaskich DN 70 Adapter DN 70/DN 80 do połączenia wpustów żeliwnych DN 70 z rurą SML DN 80 Taśma grzewcza do zastosowania we wpustach dachowych DN 50-DN 150, napięcie V AC, prąd znamionowy 25W, klasa: I, klasa odporności: IP 67, typ podłączenia: SIHF 3 x 1 mm 2 1,5 m, G 1,5 Rura do odwodnienia awaryjnego poziom awaryjny 35 mm, dla wpustów jednoi dwuczęściowych

25 Nadstawki i ruszty do wpustów dachowych ACO Spin DN Rysunek Opis produktu Typ Nr katalogowy 14 Ø 170 Ø 139 Ø Ø 152 Ø Ø 150 Ø 142 Ø 150 Ø Ø , Ruszt kulisty materiał: żeliwo, do wpustów ACO Spin DN 70, Średnica zewnętrzna: 170 mm Ruszt płaski materiał: żeliwo, do wpustów ACO Spin DN 70, Średnica zewnętrzna: 138 mm Ruszt materiał: żeliwo, do wpustów ACO Spin DN 70, Średnica zewnętrzna: 152 mm Pierścień nadstawczy materiał: żeliwo, do rusztów: Pierścień przejściowy materiał: żeliwo, do rusztów: do nadstawkek: Rama z rusztem materiał: żeliwo Nadstawka rama i ruszt szczelinowy z żeliwa, wymiar ramy: 197 x 197 mm Klasa H 1, Klasa L Klasa M Klasa L 15 Klasa M Klasa M

26 Rysunek Opis produktu Typ Nr katalogowy Ø DN Ø Rama nadstawki z żeliwa, wymiar ramy: 197 x 197 mm do podniesienia wysokości o 46 mm, do nadstawek nr katalogowy: Nadstawka MEKU Wymiar ramy: 148 x 148 mm Rama i ruszt szczelinowy ze stali nierdzewnej Korpus z polietylenu Konieczny pierścień przejściowy Nadstawka ze stali nierdzewnej ruszt szczelinowy ze stali nierdzewnej, przykręcany, wymiar ramy: 140 x 140 mm, Konieczny pierścień przejściowy Nadstawka z sitkiem korpus nadstawki ruszt szczelinowy ze stali nierdzewnej wymiar ramy: 148 x 148 mm Łapacz żwiru materiał: stal nierdzewna pasuje do wpustów ACO Spin DN 70 przykręcany Klasa K3 zwykły Klasa K3 antypoślizgowy Klasa K Ø Nadstawka do łapacza żwiru materiał: stal nierdzewna H=65 mm pasuje do wpustów ACO Spin DN

27 System modułowy wpustów dachowych Wpusty dachowe ACO Spin z odpływem DN 100-DN 150 do instalacji grawitacyjnych Nadstawka do łapacza żwiru Rura do odwodnienia awaryjnego Łapacz żwiru Taśma grzewcza Korpus izolacyjny części górnej Ruszt kulisty Część górna z pierścieniem dociskowym i uszczelką Element wyrównawczy Pierścień dociskowy Korpus wpustu Korpus izolacyjny Nadstawka z rusztem L 15 Ruszt płaski Nadstawka z rusztem M 125 Nadstawka z rusztem szczelinowym Pierścień nadstawczy Łapacz żwiru Taśma grzewcza Nadstawka do łapacza żwiru Rura do odwodnienia awaryjnego Korpus izolacyjny 27

28 Wpust dachowy ACO Spin DN 100 DN 150 Wymiar na gniazdo wpustu Średnica odpływu Ø a Ø c b [mm] Nr katalogowy Wpust bez korpusu izolacyjnego DN DN DN Wpust z korpusem izolacyjnym DN DN DN Wymiar na korpus wpustu Średnica odpływu Typ odpływ Nr kat. Korpus wpustu z odpływem pionowym/bocznym DN 100-DN 150 zgodny z normą PN-EN 1253 Materiał: żeliwo, klasa materiałowa A1, czarny Ze szczelinami przesiąkowymi, z pierścieniem dociskowym Możliwość podłączenia rury SML Korpus z odpływem pionowym, 90 0 Średnica odpływu DN 100 DN 125 DN 150 Waga 13,1 kg 13,6 kg 14,4 kg Nr katalogowy Ø 351 Ø 182 Ø 275 DN 100 Ø 360 Ø Korpus z odpływem bocznym, 1,5 0 Średnica odpływu DN 100 DN 125 DN 150 Waga 15,2 kg 15,7 kg 18,2 kg Nr katalogowy Ø 351 Ø 182 Ø 275 DN 125 Ø 360 Ø 200 b Wymiar bez korpusu izolacyjnego Ø a Ø c Ø 351 Ø 182 Ø 275 DN 150 Ø 360 Ø Wymiar z korpusem izolacyjnym DN 100 Spin boczny x 670 mm 500 x 670 mm DN 125 Spin boczny x 700 mm 500 x 700 mm DN 150 Spin boczny x 750 mm 500 x 750 mm DN 100 Spin pionowy x 410 mm 450 x 450 mm DN 125 Spin pionowy x 410 mm 450 x 450 mm DN 150 Spin pionowy x 410 mm 450 x 450 mm

29 Akcesoria dodatkowe dla wpustów dachowych ACO Spin DN 100-DN 150, z żeliwa h 60 Rysunek Opis produktu Typ Nr katalogowy Ø 114 Ø 360 Ø Ø x 250 Część górna materiał: żeliwo, do DN 100-DN 150 do zastosowania z 2 warstwami izolacji wodochronnej, z pierścieniem dociskowym, szczelinami przesiąkowymi i uszczelką Korpus izolacyjny materiał: pianka szklana, dla korpusów wpustów dachowych z odpływem pionowym Osłona termiczna z miejscem na śrubę M8 x 16 materiał: stal nierdzewna, dla korpusów wpustów dachowych DN 100 Element wyrównawczy materiał: pianka szklana, dla korpusów wpustów dachowych DN 100-DN 150, wymiary: 265 x 265 mm Korpus izolacyjny materiał: pianka szklana, dla korpusów wpustów dachowych z odpływem bocznym czarny DN 100 H = 170 mm DN 125 H = 215 mm DN 150 H = 240 mm

30 62 42 Rysunek Opis produktu Typ Nr katalogowy 450 Ø Ø Korpus izolacyjny części górnej materiał: pianka szklana, dla górnej części korpusów wpustów dachowych DN 100-DN 150 Element wyrównawczy materiał: pianka szklana, dla górnej części korpusów wpustów dachowych DN 100-DN 150, Kosz osadczy materiał: stal nierdzewna, , do zastosowania z wpustami żeliwnymi do dachów płaskich DN 100-DN 150 Taśma grzewcza do zastosowania we wpustach dachowych DN 50-DN 150, napięcie V AC, prąd znamionowy 25W, klasa: I, klasa odporności: IP 67, typ podłączenia: SIHF 3 x 1 mm 2 1,5 m, G 1,

31 Nadstawki i ruszty do wpustów dachowych ACO Spin DN 100-DN 150, z żeliwa H Rysunek Opis produktu Typ Nr katalogowy Ø Ø Ø 200 Ø MPA-Kl. Ruszt kulisty materiał: żeliwo, do wpustów ACO Spin DN 100-DN 150, Średnica zewnętrzna: 225 mm Ruszt płaski materiał: żeliwo, do wpustów ACO Spin DN 100-DN 150, Średnica zewnętrzna: 185 mm Pierścień nadstawczy materiał: żeliwo, do rusztów: Nadstawka z rusztem materiał: żeliwo, ruszt szczelinowy wymiar ramy: 200x200 mm Nadstawka z rusztem materiał: żeliwo ruszt szczelinowy wymiar ramy: 296 x 296 mm Nadstawka z rusztem z zatrzaskiem materiał: żeliwo, ruszt szczelinowy wymiar ramy: 300x300 mm Klasa H 1, Klasa L H = 25 mm H = 35 mm Klasa L nieprzykręcany Klasa M125 przykręcany Klasa M Klasa M 125 przykręcany Ø

32 Rysunek Opis produktu Typ Nr katalogowy 196 Ø Ø 199 Ø 189 Ø 211 Ø 203 Ø Ø 113 Ø 210 Ø Nadstawka MEKU korpusu z tworzywa sztucznego, rama i ruszt szczelinowy ze stali nierdzewnej, przykręcany, wymiar ramy: 196 x196 mm, Konieczny pierścień przejściowy Nadstawka MEKU Wymiar ramy 148 x 148 mm materiał: Rama i korpus tworzywo sztuczne, ruszt szczelinowy ze stali nierdzewnej Regulacja wysokości: mm Konieczny pierścień przejściowy Nadstawka z rusztem do przyłączenia rury materiał: żeliwo, ruszt szczelinowy wymiar ramy: 200 x 200 mm Pierścień nadstawczy materiał: żeliwo, do rusztów: Pierścień przejściowy materiał: żeliwo, do nadstawki nr katalogowy: Rura do odwodnienia awaryjnego mateiał: stal nierdzewna, dla wpustów dachowych ACO Spin, z uszczelką Klasa K3 przykręcany nieprzykręcany Klasa K3 nieprzykręcany antypoślizgowy Klasa K Klasa L mm, DN 100, jednoczęściowy 35 mm, DN 100, dwuczęściowy 45 mm, DN 125/DN 150 jednoczęściowy 45 mm, DN 125/DN 150 dwuczęściowy

33

34 Nadstawki i ruszty przeznaczone do dachów zielonych i parkingów do wpustów dachowych ACO Spin DN 70-DN 150, z żeliwa Rysunek Opis produktu Typ Nr katalogowy Nadstawka z rusztem z zatrzaskiem materiał: żeliwo, ruszt szczelinowy wymiar ramy: 300 x 300 mm Nadstawka z rusztem kratowym materiał: rama żeliwna, ruszt ze stali ocynkowanej wymiar oczka: 31 x 17 mm wymiar ramy: 300 x 300 mm Część pośrednia materiał: polimerbeton, H = 60 mm Część pośrednia materiał: polimerbeton, H = 250 mm Rama przejściowa materiał: polimerbeton, H = 60 mm Rama przejściowa materiał: polimerbeton, H = 100 mm Klasa L 15/M 125 Klasa L 15/M 125 Klasa L 15/M 125 Klasa L 15/M Klasa L Klasa M

35 Rysunek Opis produktu Typ Nr katalogowy Ø 216 Ø 124 Ø 83 Ø Ø Kosz osadczy materiał: polipropylen, do zabudowy powyżej H = 180 mm Kosz osadczy materiał: stal nierdzewna, do zabudowy poniżej H = 180 mm dla wpustów dachowych DN 70 Kosz osadczy materiał: stal nierdzewna, do zabudowy poniżej H = 180 mm dla wpustów dachowych DN 100-DN 150 Kosz osadczy materiał: stal nierdzewna. Do nadstawek: Łapacz żwiru materiał: stal nierdzewna pasuje do wpustów ACO Spin DN 100-DN 150 Nadstawka do łapacza żwiru materiał: stal nierdzewna H=65 mm pasuje do wpustów ACO Spin DN 100-DN

36

37 Wpusty parkingowe Wpusty parkingowe 37

38 Wpusty parkingowe Wpusty żeliwne do odwadniania parkingów Firma ACO specjalnie opracowała system żeliwnych wpustów kompaktowych przeznaczony do odwadniania parkingów, także piętrowych. Stropy parkingowe podzielone są według rodzaju. Stropy zewnętrzne - poddawane bezpośrednim oddziaływaniom atmosferycznym oraz stropy wewnętrzne niezależne od wpływu pogody. Jednak dla obydwu rodzajów stropów należy w obliczeniach uwzględnić zawilgocenie lub napływ wody, w tym zarówno wody deszczowej, jak i śniegu, zbierającego się na kołach lub w nadkolach parkujących samochodów. Wpusty żeliwne ACO zapewniają optymalnie trwałe i szczelne połączenie z betonowym podłożem i warstwami uszczelniającymi. Aby uzyskać dokładną szczelność stropu parkingowego, należy podczas montażu wykonać odpowiednie zagłębienie na styku wpustu i warstwy gruntującej, które następnie wypełnia się warstwą wykończeniową. Zapobiega to przenikaniu wilgoci do betonowego stropu. Parkingi wielopoziomowe i podziemne garaże (szczególnie te w centrach handlowych, na lotniskach i parkingach typu park-and-ride,) narażone są na największe obciążenie ruchem Klasy obciążenia Miejsce zabudowy oraz związane z nim obciążenie komunikacyjne determinują sposób wykonania zabudowy oraz nośność rusztu. Wpusty parkingowe klasyfikuje się w zależności od miejsca zabudowy. Dla obszarów parkingowych stosuje się 2 klasy obciążeń: L15 i M125. komunikacyjnym. W związku z tym, obiekty takie muszą być konstrukcyjnie przygotowane na znacznie większe obciążenia niż w zwykłym, także jednorodzinnym budownictwie. Należy więc szczególnie zadbać o odpowiednią i odporną warstwę wykończeniową połączeń wpustów. Wpusty parkingowe ACO z żeliwa typu DN 100 mogą być także, w razie potrzeby, wyposażone w specjalne wkładki przeciwogniowe. Ze względu na duże prawdopodobieństwo ich zabrudzenia należy je często czyścić. Kompaktowe wpusty parkingowe ACO zapewniają bezpieczne odprowadzenie wody deszczowej z parkingów wielopoziomowych Klasa obciążenia Miejsce zastosowania zgodnie z normą 1253 A/L 15 B/M 125 Miejsca z ruchem kołowym o małym natężeniu, z wyjątkiem obiektów handlowych, w których wykorzystuje się wózki widłowe (brak ruchu samochodów osobowych) Miejsca, gdzie wykorzystuje się ruch kołowy, np. garaże parkingowe, zakłady przemysłowe, warsztaty Duże obciążenie komunikacyjne nie stanowi problemu dla wpustów parkingowych ACO. 38 Rodzaj odwodnienia Z uwagi na niebezpieczeństwo zabrudzenia, do odwadniania parkingów zalecane jest wykorzystanie wpustów w systemie grawitacyjnym. ACO nie produkuje systemu wpustów parkingowych dla instalacji podciśnieniowych.

39 Wpusty parkingowe Żeliwne wpusty parkingowe Uszczelnienie wpustów parkingowych z żeliwa Systemy żeliwnych wpustów parkingowych powinny być szczelnie połączone z warstwami wylewki. Aby to zapewnić, przy ruszcie wpustu należy Podłączenia rurowe do wpustów parkingowych Rura GM-X DN 100 z mufą Rura SML DN 100 bez mufy wyfrezować szczelinę o głębokości cm, którą następnie wypełnia się warstwami posadzki. Typ rury Przejściówka Do podłączenia z Złączka typu CV Przejściówka Złączka typu CV (brak w ofercie ACO) mm 4 5 mm wpustem parkingowym z żeliwa DN 100 Posadzka żywiczna dwuwarstwowa Gruntowanie pod warstwę wykończeniową 39

40 Wpusty parkingowe Przykład zabudowy - odwodnienie parkingu wielopoziomowego Wpust parkingowy, z odpływem pionowym 1 Wpust parkingowy, z żeliwa, z koszem osadczym, odpływ pionowy, DN 100, Ruszt 300x300, przykręcany 1 DN 100 DN 100 Ø Powłoka nawierzchniowa (zgodnie z projektem) Strop parkingowy (zgodnie z projektem) 16 Króciec odpływowy korpusu może zostać skrócony na miejscu zabudowy o maksymalnie 35 mm. 40 Wysokość zabudowy w mm 300

41 Wpusty parkingowe Przykład zabudowy - odwodnienie parkingu wielopoziomowego Wpust parkingowy, z odpływem poziomym 16 1 Wpust parkingowy z kołnierzem, z żeliwa, z koszem osadczym, odpływ pionowy, DN 100, Ruszt 300x300, nieprzykręcany DN DN Powłoka nawierzchniowa (zgodnie z projektem) Strop parkingowy (zgodnie z projektem) 0 0 Wysokość zabudowy w mm 41

42 Wpusty parkingowe Wpust parkingowy, z żeliwa DN 100 DN 100 Ø Rysunek 300 Akcesoria dodatkowe DN 100 Ø DN odpływ DN 100 pionowy lub boczny z żeliwa, klasa materiałowa A1, czarny z koszem ze stali ocynkowanej z rusztem szczelinowym z żeliwa, szczelina 16 mm, klasa obciążenia B/M 125 wymiar na korpus wpustu pionowego: 350 x 350 mm wymiar na korpus wpustu poziomego: 350 x 700 mm możliwość podłączenia rury SML 300 Odpływ 90 pionowy 1,5 poziomy Mocowanie rusztu Waga Nr kat. nie 35 kg tak, zamknięcie śrubowe 35 kg nie 40 kg tak, zamknięcie śrubowe Rysunek Opis produktu Nr kat Nadstawka materiał: żeliwo, czarny wymiar ramy: 300 x 300 mm do podwyższenia wysokości o 45 mm Dla rusztów nieprzykręcanych Nadstawka materiał: żeliwo, czarny wymiar ramy: 300 x 300 mm do podwyższenia wysokości o 45mm Dla rusztów przykręcanych 40 kg

43 Wpusty parkingowe Wpust parkingowy z kołnierzem, z żeliwa DN DN Akcesoria dodatkowe Rysunek DN DN odpływ DN 100 pionowy lub boczny z kołnierzem żeliwnym z żeliwa, klasa materiałowa A1, czarny z koszem ze stali ocynkowanej z rusztem szczelinowym z żeliwa, szczelina 16 mm, klasa obciążenia B/M 125 z rusztem szczelinowym z żeliwa, szczelina 16 mm, klasa obciążenia B/M 125 wymiar na korpus wpustu poziomego: 350 x 700 mm możliwość podłączenia rury SML DN Odpływ 90 pionowo 1,5 poziomo Mocowanie rusztu Waga Nr kat. nie 47 kg tak, zamknięcie śrubowe 47 kg nie 52 kg tak, zamknięcie śrubowe Rysunek Opis produktu Nr kat Nadstawka materiał: żeliwo, czarny wymiar ramy: 300 x 300 mm do podwyższenia wysokości o 45 mm Dla rusztów nieprzykręcanych Nadstawka materiał: żeliwo, czarny wymiar ramy: 300 x 300 mm do podwyższenia wysokości o 45mm Dla rusztów przykręcanych kg

44

45 Propozycje zabudowy Propozycje zabudowy 45

46 Propozycje zabudowy Dach płaski/taras (nad pomieszczeniem nie ogrzewanym) z wpustem dachowym jednoczęściowym Fuga elastyczna Taras, Płytki podłogowe ułożone ze spadkiem Podbudowa z zaprawy Mata ochronna Izolacja wodoszczelna i folia antypoślizgowa (ułożone ze spadkiem) Strop tarasu Złączka typu Rapid Rura SML z izolacją termiczną, z wpustem dachowym dwuczęściowym Kostka brukowa Drobny żwir/warstwa drenująca Izolacja wodoszczelna i folia ochronna Izolacja termiczna Paraizolacja Strop dachu (grubość zgodna z obliczeniami konstrukcyjnymi) Złączka typu Rapid Rura SML Wpust do dachu płaskiego/tarasu DN 70 z pierścieniem dociskowym Nr kat z nadstawką MEKU Nr kat Rama z rusztem z żeliwa klasa L 15/M 125 Nr kat Część pośrednia z polimerbetonu H = 60 mm, Nr kat Rama przejściowa z polimerbetonu dla klasy L 15 H = 60 mm Nr kat Kosz osadczy ze stali nierdzewnej Nr kat Część górna wpustu Nr kat Izolacja cieplna górnej części wpustu Nr kat Izolacja cieplna korpusu wpustu Nr kat Korpus wpustu do dachu płaskiego DN 70 z odpływem pionowym Nr kat

47 Propozycje zabudowy Strop parkingowy z wpustem dachowym DN 70 Płyta betonowa* ) Izolacja wodoszczelna i folia ochronna Strop (grubość zgodna z obliczeniami konstrukcyjnymi) Złączka typu Rapid Taras dachowy, Rura SML * ) Nadstawka nr kat jest zespolona z płytą betonową przenoszącą naprężenia, jeśli nie zostanie zabudowana w otulinie z jastrychu lub zaprawy z płytami na podparciu dystansowym Nawierzchnia z płyt Podpora Izolacja cieplna Uszczelnienie/paraizolacja Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Taśma grzewcza Nr kat H min. H max. Nadstawka klasa M 125 Nr kat Korpus wpustu do dachu płaskiego DN 70 z odpływem pionowym Nr kat Kosz osadczy Nr kat Nadstawka z PP Nr kat Pierścień przejściowy Nr kat Izolacja cieplna górnej części wpustu Nr kat Izolacja cieplna korpusu wpustu Nr kat Uszczelka Część górna wpustu Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat

48 Propozycje zabudowy Zazielenienie ekstensywne Rama z rusztem z żeliwa, klasa L 15/M 125 Nr kat Ziemia/roślinność Włóknina filtracyjna Wastwa drenująca Folia/warstwa ochronna/ izolacja wodoszczelna Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Izolacja cieplna Zazielenienie intensywne Roślinność Ziemia roślinna/podłoże Włóknina filtracyjna Warstwa drenująca Folia/warstwa ochronna/ izolacja wodoszczelna Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Izolacja cieplna Część pośrednia z polimerbetonu H = 60 mm Nr kat Rama przejściowa z polimerbetonu dla klasy L 15 H = 60 mm Nr kat Kosz osadczy ze stali nierdzewnej Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat Izolacja cieplna korpusu wpustu (opcjonalnie) Nr kat Rama z rusztem z żeliwa, klasa L 15/M 125 Nr kat Część pośrednia z polimerbetonu H = 60 mm Nr kat Kosz osadczy z PP Nr kat Część pośrednia z polimerbetonu H = 250 mm Nr kat Rama przejściowa z polimerbetonu dla klasy L 15 H = 60 mm Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat Izolacja cieplna korpusu wpustu (opcjonalnie) Nr kat

49 Propozycje zabudowy Taras, z wpustem dachowym DN 100 Nawierzchnia z płyt dla ruchu pieszego Warstwa drenująca Strop dachu (grubość zgodna z obliczeniami konstrukcyjnymi) Strop parkingowy Podsypka żwirowa Folia/warstwa ochronna/ izolacja wodoszczelna Izolacja cieplna Kostka brukowa/ płyty kratowe do trawy Podsypka żwirowa/grysowa Włóknina filtracyjna Warstwa drenująca Folia/izolacja wodoszczelna Izolacja cieplna Izolacja wodoszczelna Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Izolacja cieplna Rama z rusztem z żeliwa, klasa L 15/M 125 Nr kat Część pośrednia z polimerbetonu H = 60 mm Nr kat Rama przejściowa z polimerbetonu dla klasy L 15 H = 60 mm Nr kat Kosz osadczy ze stali nierdzewnej Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat Izolacja cieplna korpusu wpustu (opcjonalnie) Nr kat Rama z rusztem z żeliwa, klasa L 15/M 125 Nr kat Część pośrednia z polimerbetonu H = 60 mm Nr kat Rama przejściowa z polimerbetonu dla klasy M 125 H = 100 mm Nr kat Kosz osadczy z PP Nr kat Część górna wpustu Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat Izolacja cieplna korpusu wpustu (opcjonalnie) Nr kat

50 Propozycje zabudowy Strop parkingowy z izolacją termiczną, z wpustem dachowym, dwuczęściowym DN 100 Płyta betonowa do zamocowania ramy nasadowej z rusztem Ochronna warstwa jastrychu Izolacja wodoszczelna i folia antypoślizgowa (ułożone ze spadkiem) Izolacja cieplna Izolacja wodoszczelna/ paroizolacja Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Strop parkingowy Izolacja cieplna z izolacją termiczną, z wpustem dachowym, dwuczęściowym DN 100 Kostka brukowa/ płyty kratowe do trawy Podsypka żwirowa/grysowa Włóknina filtracyjna Warstwa drenująca Ochronna warstwa jastrychu Folia/izolacja wodoszczelna Izolacja cieplna Izolacja wodoszczelna Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Część górna wpustu Nr kat Izolacja cieplna Rama nasadowa z rusztem Nr kat / Kosz osadczy ze stali nierdzewnej Nr kat Izolacja cieplna górnej części wpustu Nr kat Izolacja cieplna korpusu wpustu (opcjonalnie) Nr kat Część górna wpustu Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat Rama z rusztem z żeliwa, klasa L 15/M 125 Nr kat Część pośrednia z polimerbetonu H = 60 mm Nr kat Rama przejściowa z polimerbetonu dla klasy M 125 H = 100 mm Nr kat Izolacja cieplna górnej części wpustu Nr kat Kosz osadczy z PP Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat Izolacja cieplna korpusu wpustu (opcjonalnie) Nr kat

51 Propozycje zabudowy Dach ze spadkiem z płytami izolacyjnymi z włókna szklanego Obsypka żwirowa Izolacja wodoszczelna wielowarstwowa ułożona ze spadkiem Płyty izolacyjne z włókna szklanego Powłoka bitumiczna kładziona na gorąco Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Izolacja cieplna Dach z blachy trapezowej z wpustem dachowym dwuczęściowym DN 100 Izolacja wodoszczelna (ułożona ze spadkiem) Izolacja cieplna Izolacja wodoszczelna/paroizolacja Konstrukcja dolna Ruszt kulisty Nr kat Nadstawka H = 35 mm Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat Izolacja cieplna korpusu wpustu (opcjonalnie) Nr kat Ruszt kulisty Nr kat Izolacja cieplna górnej części wpustu Nr kat Część górna wpustu Nr kat Uszczelka Izolacja cieplna korpusu wpustu Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat Taśma grzewcza Nr kat

52 Propozycje zabudowy Strop parkingowy z wpustem DN 100 Wypełnić na budowie Powłoka nawierzchniowa (wg wytycznych Inwestora) Podkład pod powłokę nawierzchniową (wg wytycznych Inwestora) Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Strop parkingowy Łączmik SML Rura SML z izolacją termiczną, z wpustem dachowym, dwuczęściowym DN 100 Płyta betonowa do zamocowania ramy nasadowej z rusztem Wylewka Izolacja wodoszczelna i folia antypoślizgowa (ułożone ze spadkiem) Izolacja cieplna Izolacja wodoszczelna/paraizolacja Strop kondygnacji (grubość zgodna z obliczeniami konstrukcyjnymi) Izolacja cieplna Wpust do stropu parkingowego DN 100 Nr kat / Fuga (wg wytycznych Inwestora) Rama nasadowa z rusztem Nr kat / Kosz osadczy ze stali nierdzewnej Nr kat Izolacja cieplna górnej części wpustu Nr kat Izolacja cieplna korpusu wpustu (opcjonalnie) Nr kat Część górna wpustu Nr kat Korpus wpustu do dachu płaskiego DN 100 z odpływem pionowym Nr kat
