2 SPIS TREŚCI Nazwa produktu Strona Wpust dachowy STANDARD H Wpust dachowy STANDARD - dane techniczne H Wpust dachowy TRENDY H Wpust dachowy TRENDY - dane techniczne H Wpust dachowy TRENDY skręcany H Wpust dachowy TRENDY skręcany - dane techniczne H Wpust renowacyjny SANI H Wpust dachowy COMPACT H Wpust dachowy COMPACT - dane techniczne H /16 Kratka balkonowa H /15 Kratka tarasowa H THERM - element grzewczy H Studzienka rewizyjna H Element spiętrzający H Studzienka rewizyjna - dane techniczne H Studzienka rewizyjna - schematy zastosowań H Wpust attykowy EASY H Wpust attykowy EASY - dane techniczne H Wywietrznik systemowy H Kołpak przeciwdeszczowy H Płyta główna H Kominek wentylacyjny do dachów płaskich H18 Systemy odwodnień i wentylacji dachów płaskich, zielonych, tarasów, balkonów. Konstrukcja wpustów, nadbudów i kominków wentylacyjnych, wykonanych ze spienionego poliuretanu zwiększa termoizolacyjność produktów, dzięki czemu nie jest wymagane wykonanie dodatkowego ocieplenia ze styropianu lub innego materiału. Wykorzystany do produkcji wpustów, nadbudów i kominków wentylacyjnych wysokiej jakości żaroodporny poliuretan przy zgrzewaniu z pokryciem dachowym nie ulega uszkodzeniom i odkształceniom na długi czas zachowując swoje wysokie wartości użytkowe. Najczęściej stosowane rodzaje kołnierza przyłączeniowego. Producent Pokrycie Kołnierz przyłączeniowy Papa bitumiczna Papa bitumiczna Alkor Draka Alkorplan Bauder Thermoplan PVC DLW Delifol FDT Rhenofol Miękkie PCW Henkel Cosmofin Sika Trocal Sikaplan, Trocal S W ofercie posiadamy produkty z kołnierzami dopasowanymi do konkretnego zastosowanego pokrycia dachowego (dostępne na zamówienie).

3 Wpust dachowy STANDARD Odwodnienia dachów płaskich. Poliuretan, wbudowany kołnierz dopasowany do rodzaju pokrycia dachowego wpust pionowy wpust pionowy Przykładowe zastosowanie: wpust pionowy, ogrzewany - samoregulujący wpust pionowy, ogrzewany - samoregulujący do zasilania wpustów ogrzewanych stosuje się napięcie 230 V, moc grzewcza 10 W. Grubość ocieplenia nadbudowa wpustu nadbudowa wpustu nadbudowa wpustu Zalety produktu: Wysoka jakość wykonania poparta wieloletnim doświadczeniem producenta. Doskonałe parametry techniczne, takie jak: odporność na promieniowanie UV, wysoka termoizolacyjność i odporność termiczna. Wpust Standard wraz z nadbudową oraz kratką tarasową. Wpust Standard wraz z nadbudową. H1

4 Wpust dachowy STANDARD - dane techniczne Wpusty dachowe pionowe. Wymiar B STANDARD Ø STANDARD Ø Nadbudowy wpustów dachowych. Przykład zabudowy, wpust dachowy pionowy z nadbudową wpustu. Nadbudowy wpustów, nr produktu ) Konstrukcja dachu 2) Paroizolacja 3) Ocieplenie 4) Pokrycie dachowe 5) Żwir 6) Wpust dachowy 7) Nadbudowa wpustu dachowego 8) Koszyczek zapobiegający wpadaniu żwiru. H2

5 Wpust dachowy TRENDY Odwodnienia dachów płaskich. Poliuretan, wbudowany kołnierz dopasowany do rodzaju pokrycia dachowego wpust pionowy wpust pionowy wpust pionowy wpust pionowy, ogrzewany - samoregulujący wpust pionowy, ogrzewany - samoregulujący wpust pionowy, ogrzewany - samoregulujący do zasilania wpustów ogrzewanych stosuje się napięcie 230 V, moc grzewcza 10 W wpust kątowy wpust kątowy wpust kątowy wpust kątowy, ogrzewany - samoregulujący wpust kątowy, ogrzewany - samoregulujący wpust kątowy, ogrzewany - samoregulujący do zasilania wpustów ogrzewanych stosuje się napięcie 230 V, moc grzewcza 10 W. Grubość ocieplenia nadbudowa wpustu nadbudowa wpustu nadbudowa wpustu Przykładowe zastosowanie: Zalety produktu: wysoka jakość wykonania poparta wieloletnim doświadczeniem producenta, doskonałe parametry techniczne, takie jak: odporność na promieniowanie UV, wysoka termoizolacyjność i odporność termiczna. Wpust Trendy z elementem nadbudowy. H3

6 Wpust dachowy TRENDY - dane techniczne Wpusty dachowe pionowe Wymiar B TRENDY Ø TRENDY Ø TRENDY Ø Wpusty dachowe, kątowe Wymiar B TRENDY Ø TRENDY Ø TRENDY Ø Nadbudowy wpustów dachowych Nadbudowy wpustów, nr produktu H4

7 Wpust dachowy TRENDY skręcany Odwodnienia dachów płaskich, połączenie pokrycia dachowego z wpustem w sposób mechaniczny za pomocą śrub. Poliuretan, aluminiowy pierścień uszczelniający ze śrubami ze stali nierdzewnej wpust pionowy wpust pionowy wpust pionowy wpust pionowy, ogrzewany - samoregulujący wpust pionowy, ogrzewany - samoregulujący wpust pionowy, ogrzewany - samoregulujący do zasilania wpustów ogrzewanych stosuje się napięcie 230 V, moc grzewcza 10 W wpust kątowy wpust kątowy wpust kątowy wpust kątowy, ogrzewany - samoregulujący wpust kątowy, ogrzewany - samoregulujący wpust kątowy, ogrzewany - samoregulujący do zasilania wpustów ogrzewanych stosuje się napięcie 230 V, moc grzewcza 10 W. Grubość ocieplenia nadbudowa wpustu nadbudowa wpustu nadbudowa wpustu Przykładowe zastosowanie: Wpust TRENDY skręcany. H5

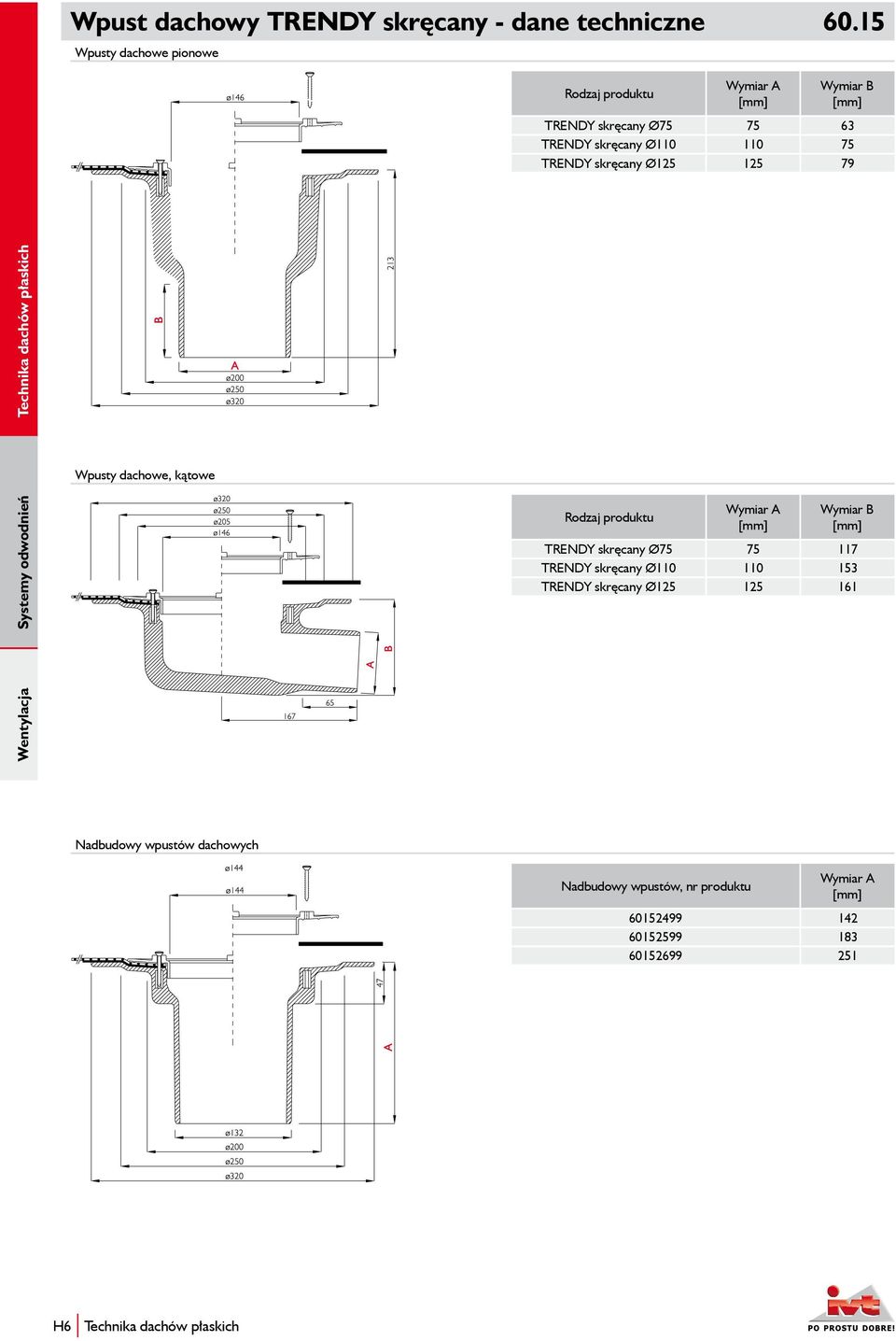

8 Wpust dachowy TRENDY skręcany - dane techniczne Wpusty dachowe pionowe Wymiar B TRENDY skręcany Ø TRENDY skręcany Ø TRENDY skręcany Ø Wpusty dachowe, kątowe Wymiar B TRENDY skręcany Ø TRENDY skręcany Ø TRENDY skręcany Ø Nadbudowy wpustów dachowych Nadbudowy wpustów, nr produktu H6

9 Wpust renowacyjny SANI Odwodnienia dachów płaskich podczas renowacji i modernizacji dachów. Montaż wpustu SANI odbywa się w istniejący odpływ wody deszczowej z dachu. Poliuretan, wbudowany kołnierz dopasowany do rodzaju pokrycia dachowego. Średnica istniejącego odpływu SANI SANI SANI Wpusty dachowe pionowe Zalety produktu: wysoka jakość wykonania poparta wieloletnim doświadczeniem producenta, doskonałe parametry techniczne, takie jak: odporność na promieniowanie UV, wysoka termoizolacyjność i odporność termiczna. Nr produktu Wymiar A B C D E F Przykład zabudowy, wpust renowacyjny wbudowany w dotychczasowy wpust dachowy, kątowy 1) Dotychczasowe pokrycie dachowe. 2) Ocieplenie. 3) Wierzchnie pokrycie dachowe. 4) Żwir. 5) Dotychczasowy wpust dachowy. 6) Wpust renowacyjny SANI. 7) Koszyczek zapobiegający wpadaniu żwiru. Wpust renowacyjny SANI wbudowany w istniejący wcześniej odpływ. H7

10 Wpust dachowy COMPACT Odwodnienia dachów płaskich o niewielkiej powierzchni, tarasów i balkonów. Poliuretan, wbudowany kołnierz dopasowany do rodzaju pokrycia dachowego wpust pionowy wpust pionowy wpust kątowy wpust kątowy 75 1 Przykładowe zastosowanie: Grubość ocieplenia Zalety produktu: wysoka jakość wykonania poparta wieloletnim doświadczeniem producenta, doskonałe parametry techniczne, takie jak: odporność na promieniowanie UV, wysoka termoizolacyjność i odporność termiczna nadbudowa wpustu COMPACT - wpust pionowy z nadbudową i kratką balkonową. H8

11 Wpust dachowy COMPACT - dane techniczne Wpusty dachowe pionowe Wymiar B Wymiar C COMPACT Ø COMPACT Ø Wpusty dachowe, kątowe Nadbudowy wpustów dachowych Przykład zabudowy, wpust dachowy pionowy z nadbudową wpustu i kratką tarasową. Wymiar B Wymiar C COMPACT Ø COMPACT Ø ) Konstrukcja dachu 2) Paroizolacja 3) Ocieplenie 4) Wierzchnie pokrycie dachowe 5) Warstwa ochronna 6) Podłoże żwirowe 7) Kostka brukowa 8) Wpust dachowy 9) Nadbudowa wpustu dachowego 10) Kratka balkonowa H9

12 Kratka balkonowa 60.19/16 Odwodnienia balkonów. polistyren; ruszt: stal nierdzewna V2A Możliwość regulacji wysokości kratka balkonowa z sitem ochronnym pasująca do wpustów COMPACT element przedłużający kratkę balkonową pasująca do wpustów COMPACT Możliwość regulacji wysokości Kratka balkonowa z sitem ochronnym Element przedłużający kratkę balkonową H10

13 Kratka tarasowa 60.10/15 Odwodnienia tarasów. Aluminium Możliwość regulacji wysokości Pasująca do wpustów STANDARD TRENDY, MINI TRENDY skręcany 1 Przykładowe zastosowanie: Wpust STANDARD z kratką tarasową. pasująca do wpustów pasująca do wpustów pasująca do wpustów STANDARD TRENDY, MINI TRENDY skręcany H11

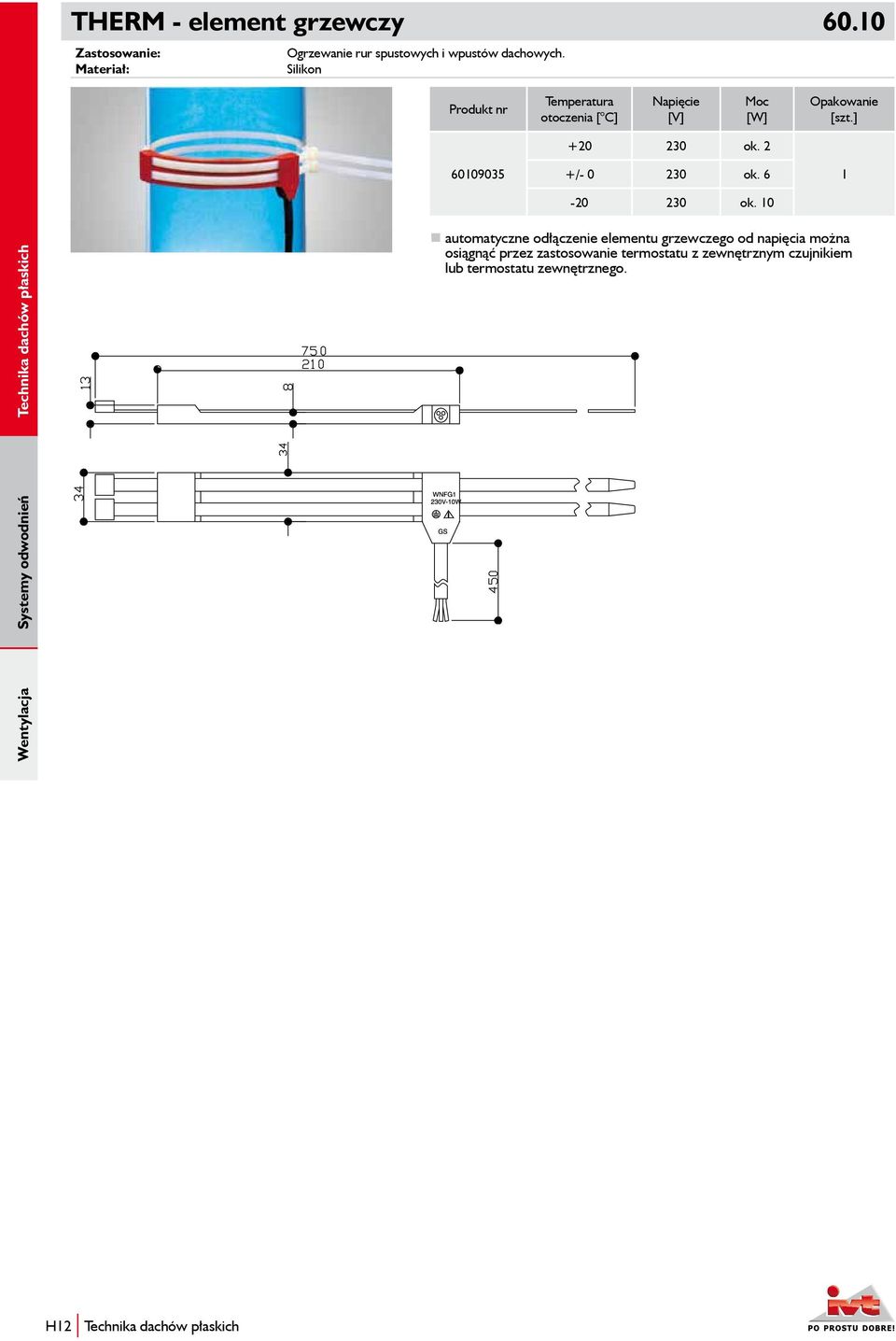

14 THERM - element grzewczy Ogrzewanie rur spustowych i wpustów dachowych. Silikon Temperatura otoczenia [ C] Napięcie [V] Moc [W] ok. 2 +/ ok ok automatyczne odłączenie elementu grzewczego od napięcia można osiągnąć przez zastosowanie termostatu z zewnętrznym czujnikiem lub termostatu zewnętrznego. H12

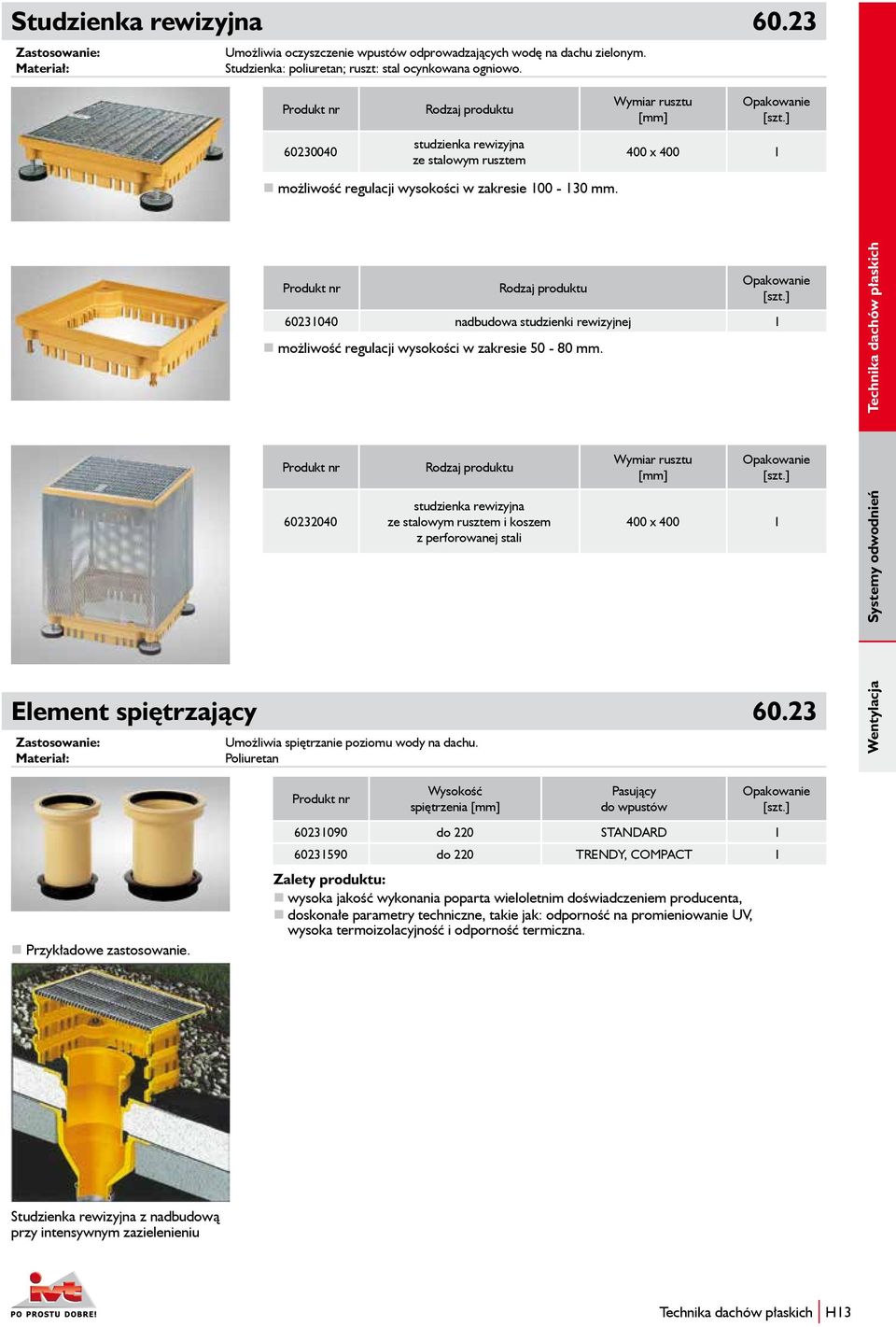

15 Studzienka rewizyjna Umożliwia oczyszczenie wpustów odprowadzających wodę na dachu zielonym. Studzienka: poliuretan; ruszt: stal ocynkowana ogniowo. Wymiar rusztu studzienka rewizyjna ze stalowym rusztem 400 x możliwość regulacji wysokości w zakresie mm nadbudowa studzienki rewizyjnej 1 możliwość regulacji wysokości w zakresie mm. Wymiar rusztu Element spiętrzający studzienka rewizyjna ze stalowym rusztem i koszem z perforowanej stali Umożliwia spiętrzanie poziomu wody na dachu. Poliuretan 400 x Przykładowe zastosowanie. Wysokość spiętrzenia Pasujący do wpustów do 220 STANDARD do 220 TRENDY, COMPACT 1 Zalety produktu: wysoka jakość wykonania poparta wieloletnim doświadczeniem producenta, doskonałe parametry techniczne, takie jak: odporność na promieniowanie UV, wysoka termoizolacyjność i odporność termiczna. Studzienka rewizyjna z nadbudową przy intensywnym zazielenieniu H13

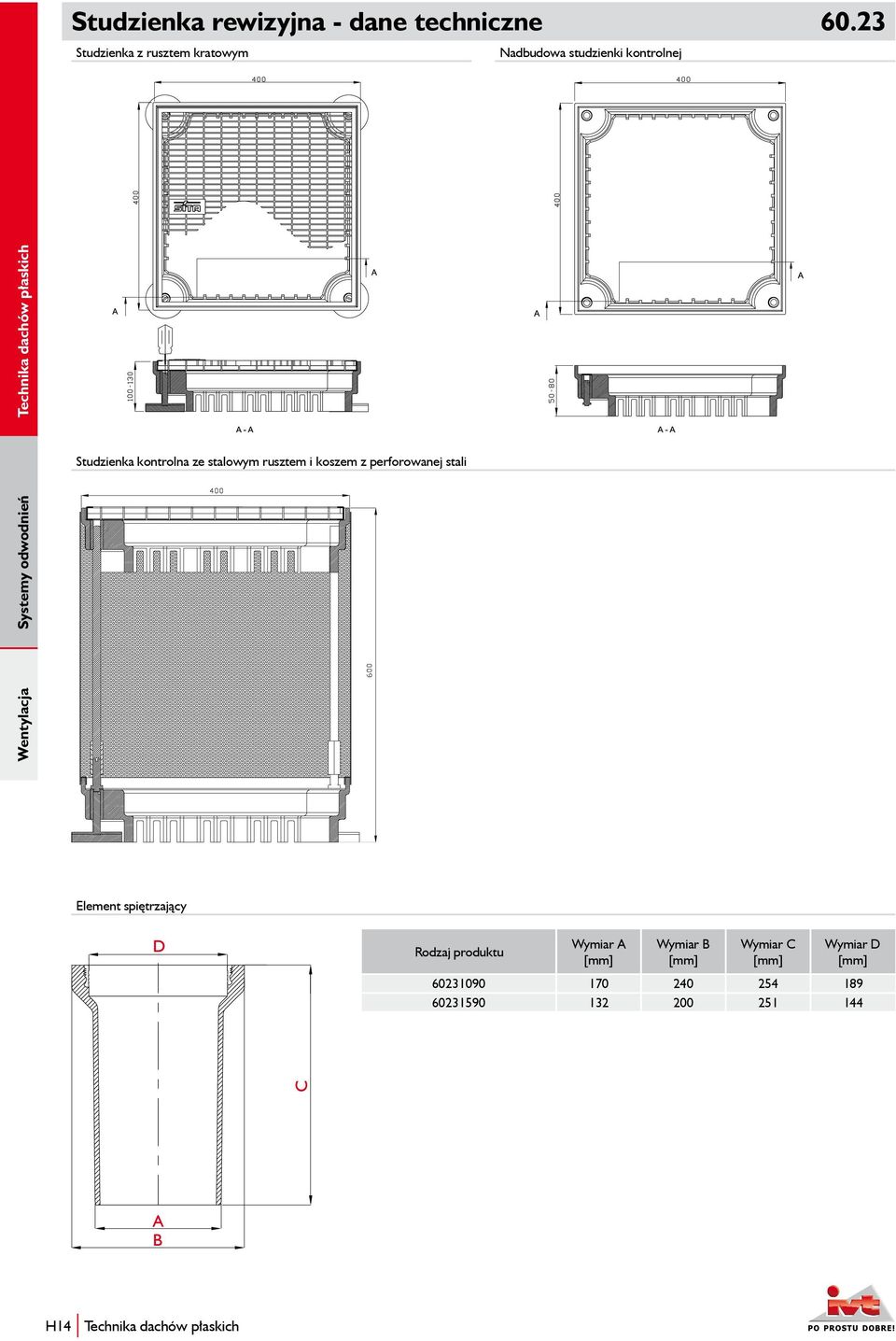

16 Studzienka rewizyjna - dane techniczne Studzienka z rusztem kratowym Nadbudowa studzienki kontrolnej Studzienka kontrolna ze stalowym rusztem i koszem z perforowanej stali Element spiętrzający Wymiar B Wymiar C Wymiar D H14

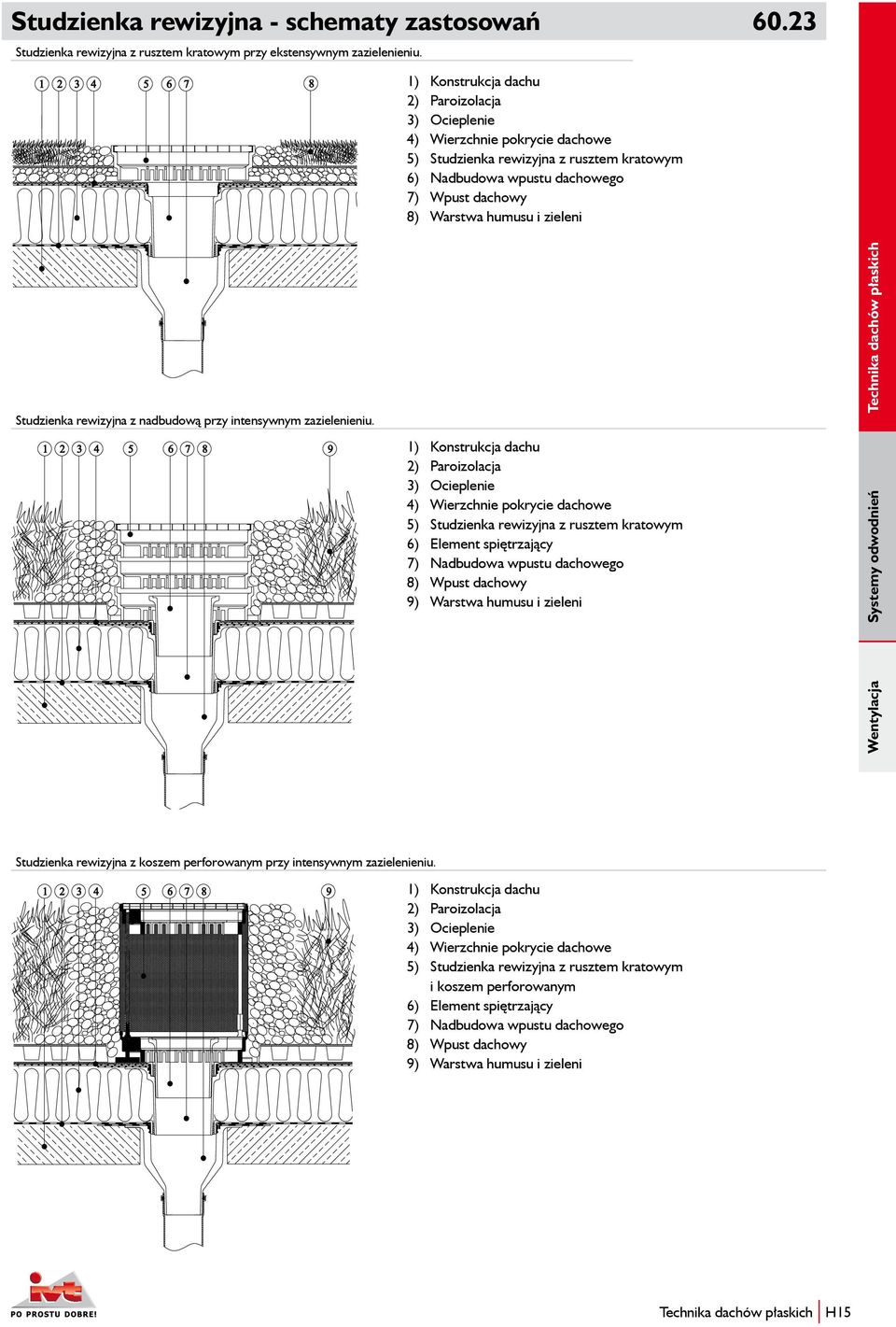

17 Studzienka rewizyjna - schematy zastosowań Studzienka rewizyjna z rusztem kratowym przy ekstensywnym zazielenieniu. 1) Konstrukcja dachu 2) Paroizolacja 3) Ocieplenie 4) Wierzchnie pokrycie dachowe 5) Studzienka rewizyjna z rusztem kratowym 6) Nadbudowa wpustu dachowego 7) Wpust dachowy 8) Warstwa humusu i zieleni Studzienka rewizyjna z nadbudową przy intensywnym zazielenieniu. 1) Konstrukcja dachu 2) Paroizolacja 3) Ocieplenie 4) Wierzchnie pokrycie dachowe 5) Studzienka rewizyjna z rusztem kratowym 6) Element spiętrzający 7) Nadbudowa wpustu dachowego 8) Wpust dachowy 9) Warstwa humusu i zieleni Studzienka rewizyjna z koszem perforowanym przy intensywnym zazielenieniu. 1) Konstrukcja dachu 2) Paroizolacja 3) Ocieplenie 4) Wierzchnie pokrycie dachowe 5) Studzienka rewizyjna z rusztem kratowym i koszem perforowanym 6) Element spiętrzający 7) Nadbudowa wpustu dachowego 8) Wpust dachowy 9) Warstwa humusu i zieleni H15

18 Wpust attykowy EASY Odwodnienia zasadnicze i awaryjne dachów płaskich. Poliuretan, wbudowany kołnierz dopasowny do rodzaju pokrycia dachowego wpust attykowy wpust attykowy wpust attykowy Zalety produktu: wysoka jakość wykonania poparta wieloletnim doświadczeniem producenta, doskonałe parametry techniczne, takie jak: odporność na promieniowanie UV, wysoka termoizolacyjność i odporność termiczna, zintegrowany kołnierz przyłączeniowy dopasowany do zastosowanego pokrycia dachowego koszyk żwirowy 50, koszyk żwirowy Wpust attykowy EASY - dane techniczne Wpusty attykowe Wymiar B Wymiar C Wymiar D EASY EASY EASY H16

19 Wywietrznik systemowy Wentylacja połaci dachów płaskich. Poliuretan Średnica Ø Ø160 1 Doskonałe parametry techniczne, takie jak: odporność na promieniowanie UV, wysoka termoizolacyjność i odporność termiczna. Kołpak przeciwdeszczowy Ochrona wywietrznika przed deszczem. PCW Płyta główna Podstawa do wywietrznika systemowego. Poliuretan Średnica Ø Ø160 1 Średnica Ø Ø160 1 kompletny system wentylacji dachu płaskiego H17

20 Kominek wentylacyjny do dachów płaskich Wentylacja połaci dachowej na dachach płaskich. Polipropylen z dodatkiem kauczuku. Wymiar Karton Paleta Zalety produktu: uniwersalna podstawa kominka, dodatkowy kołnierz poprawia estetyczność wykonania połączenia i zwiększa jego szczelność, wysoka odporność na promieniowanie UV, szybki i łatwy montaż. H18
