1 PROJEKT BUDOWLANY Modernizacja energetyczna budynków: TEMAT: AB (biurowo-laboratoryjnego), hali badań stosowanych E2 i hali badań stosowanych E3 INSTYTUT OBRÓBKI PLASTYCZNEJ INWESTOR UL. JANA PAWŁA II NR POZNAŃ LOKALIZACJA: UL. JANA PAWŁA II NR 14 DZIAŁKA NR 26/7, ARK. 14, OBRĘB ŚRÓDKA POZNAŃ KATEGORIA OBIEKTU BUDOWLANEGO: KATEGORIA IX Oświetlenie LED - obliczenia AUTORZY OPRACOWANIA: Obliczenia oświetlenia ogólnego : A. Abczyńska Obliczenia oświetlenia ewakuacyjnego : Firma AWEX Opracował : mgr inż. Eligiusz Bąk Sprawdził: mgr inż. Grzegorz Józefowski POZNAŃ. MARZEC 2017 ROK

2 Poznań, dnia r. OŚWIADCZENIE Oświadczam, że wykonany projekt budowlany Modernizacji energetycznej budynków: AB (biurowo-laboratoryjnego), hali badań stosowanych E2 i hali badań stosowanych E3 w Poznaniu, przy ul. Jana Pawła II nr 14, sporządzony został zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej. Str. 2 / 130

3 Zawartość dokumentacji 1. Przedmiot opracowania Zakres opracowania Podstawa opracowania Zasadnicze parametry elektroenergetyczne Zasilanie, rozdział i pomiar energii elektrycznej Instalacja oświetlenia ogólnego Instalacja oświetlenia ewakuacyjnego i kierunkowego Oświetlenie ogólne Oświetlenie ewakuacyjne i kierunkowe Oświetlenie zewnętrzne Prace kontrolno pomiarowe Uwagi końcowe Informacja dotycząca zasad zachowania bezpieczeństwa i ochrony zdrowia Obszar oddziaływania Oświetlenie ogólne - Dane opraw INOP budynek AB parter - Oświetlenie ogólne INOP budynek AB 1 piętro - Oświetlenie ogólne INOP budynek AB 2 piętro - Oświetlenie ogólne INOP budynek E2 i E3 - Oświetlenie ogólne Oświetlenie ewakuacyjne - Dane opraw INOP budynek AB parter Oświetlenie ewakuacyjne INOP budynek AB 1 piętro Oświetlenie ewakuacyjne INOP budynek AB 2 piętro Oświetlenie ewakuacyjne INOP budynek E2 i E3 Oświetlenie ewakuacyjne Rysunki: Oświetlenie ewakuacyjne budynek AB - parter...rys. 1 Oświetlenie ewakuacyjne budynek AB - 1 piętro...rys. 2 Oświetlenie ewakuacyjne budynek AB - 2 piętro...rys. 3 Oświetlenie ewakuacyjne budynek E2 i E3...rys. 4 Oświetlenie zewnętrzne budynek AB...rys. 5 Oświetlenie ogólne budynek AB - parter...rys. 6 Oświetlenie ogólne budynek AB - 1 piętro...rys. 7 Oświetlenie ogólne budynek AB - 2 piętro...rys. 8 Oświetlenie ogólne budynek E2 i E3...rys. 9 Str. 3 / 130

4 1. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt wymiany oświetlenia ogólnego i budowa awaryjnego oświetlenia ewakuacyjnego kierunkowego w budynku biurowolaboratoryjnym AB, w hali badań stosowanych E2 i w hali badań stosowanych E3 na terenie Instytutu Obróbki Plastycznej w Poznaniu przy ul. Jana Pawła II nr Zakes opracowania. Niniejsze opracowanie obejmuje następujące instalacje elektryczne: - oświetlenia ogólnego, - oświetlenia ewakuacyjnego kierunkowego, - oświetlenia zewnętrznego, - ochrony przed porażeniem. 3. Podstawa opracowania. Projekt został przygotowany w oparciu o: - wymagania Inwestora, - audyty opracowane przez firmę PMA Inwestycje Enerooszczędne, - obowiązujące normy i przepisy, - wytyczne rodzaju zastosowanych urządzeń, - rysunki techniczne budynku. 4. Zasadnicze parametry elektroenergetyczne. Napięcie sieci zasilania: U=400/230V Ochrona przeciwporażeniowa: samoczynne wyłączenie zasilania Układ sieciowy: TN-S 5. Zasilanie, rozdział i pomiar energii elektrycznej. Zasilanie oświetlenia ewakuacyjnego oraz kierunkowego realizowane będzie z istniejących tablic bezpiecznikowych zlokalizowanych w korytarzach na poszczególnych poziomach. Zasilnie oświetlenia ogólnego realizowane będzie z istniejących obwodów elektrycznych oświetleniowych. Pomiar energii elektrycznej odbywać się będzie za pomocą istniejącego układu pomiarowego znajdującego się w rozdzielni w rozdzielni głównej obiektu. Układ pomiarowy, zabezpieczenie przedlicznikowe, oraz zapotrzebowanie mocy pozostanie bez zmian, ponieważ moc szczytowa oświetlenia awaryjnego, ewakuacyjnego oraz nowego ogólnego nie wpłynie znacząco na zainstalowany układ instalacji elektrycznej. 6. Instalacja oświetlenia ogólnego. Instalację oświetlenia ogólnego będzie zasilana z istniejących obwodów elektrycznych oświetleniowych, poszczególne oprawy zasilić z istniejących punktów oświetleniowych, jeżeli będzie zachodziła zmiana lokalizacji istniejącego punktu oświetleniowego, w takim przypadstr. 4 / 130

5 ku instalacje należy wykonać p/t (na hali w rurkach elektroinstalacyjnych) przewodami typu YDYżo 3x1,5mm2 450/750V. Sposób rozmieszczenia opraw wynika z rzutów poziomych pomieszczeń zamieszczonych w obliczeniach. Rozgałęzienia instalacji należy starać się łączyć pod oprawami, w przypadku braku takiej możliwości należy zastosować uniwersalne puszki n/t IP55 90x90x Instalacja oświetlenia ewakuacyjnego i kierunkowego. Instalację oświetlenia ewakuacyjnego oraz kierunkowego należy wykonać przewodami typu YDYżo 3x1,5mm2 450/750V. W budynku AB na parterze i drugim piętrze pod tynkiem, przewody prowadzić w liniach poziomych oraz pionowych 30cm poniżej sufitu. Na korytarzu 1 piętra i w hali instalację prowadzić w korytkach kablowych i rurach elektroinstalacyjnych Sposób rozmieszczenia opraw wynika z rzutów poziomych kondygnacji. Rozgałęzienia instalacji należy starać się łączyć pod oprawami, w przypadku braku takiej możliwości należy zastosować uniwersalne puszki n/t IP55 90x90x40. Po wciągnięciu przewodów w przepusty rurowe, przebicia należy zabezpieczyć odpowiednią masą ognioodporną odpowiednią dla danych stref. 8. Oświetlenie ogólne. Dla oświetlania ogólnego wszystkich pomieszczeń w budynku i na halach zaprojektowano wymianę istniejących opraw oświetleniowych na oprawy energooszczędne typu LED, oprawy pokazano na rzutach poziomych poszczególnych pomieszczeń w dziale obliczenia. Nie dopuszcza się modernizacji instalacji oświetleniowej poprzez zastosowanie w istniejących oprawach LED-owych zamienników świetlówek liniowych czy żarówek. Takie rozwiązanie nie daje gwarancji na prawidłową pracę opraw (inne źródło światła niż zadeklarowane w deklaracji CE), zmienia parametry elektryczne i fotometryczne oprawy. Oprawy z innym źródłem światła niż zadeklarowane mogą cechować się znacznie niższym współczynnikiem mocy i wzrostem poziomu harmonicznych. To może powodować wzrost opłat za energię bierną i naliczanie na jakość zasilania w sieci energetycznej. Zastosowanie LED-owego zamiennika w tradycyjnej oprawie świetlówkowej zaburza jej pierwotny rozsył światła i może negatywnie wpły nąć na realizację zaprojektowanych, wymaganych normatywnie, parametrów oświetlenia. Istniejące oprawy oświetleniowe w pomieszczeniach objętych modernizacją należy zdemontować. Rodzaje i typy nowych opraw określających wymagane parametry zamieszczone są w dziale obliczeń. Dopuszcza się zastosowanie równoważnych materiałów i wyrobów pod warunkiem, że zaproponowane materiały (urządzenia) będą posiadały parametry porównywalne do tych, które są przedstawione w dokumentacji technicznej. Dla równoważnych opraw oświetleniowych wymagane jest dostarczenie obliczeń potwierdzających spełnienie wszystkich wymagań fotometrycznych dla określonych wymagań oświetleniowych. Zastoso- Str. 5 / 130

6 wane w projekcie określenie przedmiotu zamówienia poprzez wskazanie jego typu i nazwy producenta ma na celu doprecyzowanie przedmiotu zamówienia. 9. Oświetlenie ewakuacyjne i kierunkowe. Na drodze ewakuacyjnej w celu wskazania kierunku ewakuacji zaprojektowano oprawy ewakuacyjne oświetlające drogę ewakuacyjną i kierunkowe wskazujące kierunek ewakuacji. Rozmieszczenie opraw pokazano na rzutach poziomych kondygnacji. Oprawy zasilane będą z wydzielonych obwodów oświetleniowych w istniejących tablicach bezpiecznikowych. Zadziałanie oświetlenia nastąpi w momencie zaniku napięcia w obiekcie. Czas pracy 1 godzina. Rodzaje i typy nowych opraw określających wymagane parametry zamieszczone są na planach i w obliczeniach. Dopuszcza się zastosowanie równoważnych materiałów i wyrobów pod warunkiem, że zaproponowane materiały i urządzenia będą posiadały parametry porównywalne do tych, które są przedstawione w dokumentacji technicznej. Zastosowane w projekcie określenie przedmiotu zamówienia poprzez wskazanie jego typu i nazwy producenta ma na celu doprecyzowanie przedmiotu zamówienia. 10. Oświetlenie zewnętrzne. W ramach modernizacji zaprojektowano wymianę istniejących 2 szt. opraw ulicznych zamontowanych na zewnętrznej ścianie budynku AB na nowoczesne (również z wyglądu) oprawy LED montowane na słupach. Minimalne wymagania: napięcie sieci zasilania: U=230V, 50 Hz, strumień świetlny: min lm, skuteczność świetlna: min. 81 lm/w, wskaźnik oddawania barw: 80, odporność na uderzenia: IK09. nominalna żywotność: h L90. Wybrane oprawy w specyfikacji muszą mieć określone przeznaczenie do oświetlenia między innymi ulic osiedlowych, chodników i ścieżek rowerowych, stacji benzynowych, parkingów. Optyka opraw musi zapewnić szeroki rozsył światła ukierunkowany na chodnik i parking. 11. Prace kontrolno pomiarowe. Po zakończeniu robót należy dokonać następujących pomiarów: - stan izolacji, - skuteczność ochrony przeciwporażeniowej, - zadziałanie modułów awaryjnych, - czas działania modułów awaryjnych, - pomiar natężenia oświetlenia. Str. 6 / 130

7 Prace powyższe winny być wykonane przez osoby posiadające uprawnienia w tym zakresie. Z wykonanych pomiarów sporządzić protokoły wg obowiązujących wzorów i przekazać je Inwestorowi. Uwaga: Nie należy badać izolacji obwodów przy podłączonych oprawach oświetleniowych, ponieważ niektóre mogą ulec uszkodzeniu. 12. Uwagi końcowe. Wszystkie urządzenia składowe instalacji oświetleniowej muszą posiadać deklaracje CE, certyfikaty lub deklaracje zgodności z obowiązującymi normami oraz dokumenty potwierdzające parametry oferowanych urządzeń, wykonanie wg obowiązujących norm. Całość robót należy wykonać zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej, przepisami bezpieczeństwa i higieny pracy oraz normami serii PN-IEC Instalacje elektryczne w obiektach budowlanych. Sufity oraz ściany po wykonaniu oświetlenia ogólnego, awaryjnego oraz ewakuacyjnego na leży doprowadzić do stanu pierwotnego. Wszystkie istniejące oprawy oświetleniowe po zdemontowaniu należy zdać do magazynu zamawiającego. 13. Informacja dotycząca zasad zachowania bezpieczeństwa i ochrony zdrowia. Projektowany zakres robót. Demontaż istniejących opraw. Przystosowanie sufitu podwieszanego do nowych opraw. Montaż nowych opraw LED. Wykonanie instalacji oświetleniowej. Montaż nowych opraw ewakuacyjnych. Montaż słupów oświetleniowych z oprawami. Pomiary instalacji. Istniejące obiekty stwarzające zagrożenie na budowie. Działające instalacje elektryczne. Rozdzielnie elektryczne. Urządzenia na hali przemysłowej. Przewidywane zagrożenia podczas wykonywania prac na budowie. Niebezpieczeństwo upadku z wysokości i uderzenia spadającymi przedmiotami podczas montażu instalacji oświetleniowej i opraw. Ryzyko porażenia prądem elektrycznym podczas montażu projektowanych instalacji elektrycznych. Ryzyko porażenia prądem elektrycznym przy podłączaniu kabli i przewodów. Niebezpieczeństwo przysypania ziemią podczas ręcznego wykonywania rowów kablowych i wykopów pod słupy. Niebezpieczeństwo przygniecenia ciężkimi przedmiotami podczas rozładunku materiałów, montażu opraw oświetleniowych i słupów. Instruktaże na budowie Instruktaż pracowników przed przystąpieniem do realizacji robót powinien obejmować: Str. 7 / 130

8 - szkolenie pracowników w zakresie bhp, - zasady postępowania w przypadku wystąpienia zagrożenia - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, - zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży obuwia roboczego Kierownik budowy ma obowiązek przed rozpoczęciem prac przeprowadzić instruktaż stanowiskowy dla brygady w celu omówienia zakresu robót, kolejności wykonania prac i zagrożeń występujących na budowie. Brygadzista - kierujący zespołem jest zobowiązany do poinstruowania brygady codziennie o zakresie planowanych prac i występujących zagrożeniach w danym dniu, wyznaczenia zadań poszczególnym monterom, sprawdzenia stanu narzędzi, sprzętu ochronnego i zabezpieczającego, przypomnienia zasad bhp, w szczególności dotyczy to wykonywania prac na czynnych urządzeniach elektroenergetycznych i w zbliżeniu do nich oraz pracy na wysokości. Środki techniczne i organizacyjne w celu zapewnienia bezpieczeństwa i ochrony zdrowia. Wszyscy członkowie brygady mają obowiązek przestrzegania przepisów bhp, poleceń brygadzisty, kierownika budowy oraz inspektorów mających prawo do kontroli budowy. Brygadzista i monterzy powinni posiadać odpowiednie kwalifikacje do wykonywania prac i obsługi sprzętu. Pomocnicy monterów muszą mieć zapewniony nadzór przez wykwalifikowanych monterów i nie mogą wykonywać prac samodzielnie. Instalacje elektryczne w terenie powinny być używane w taki sposób, aby nie stanowiły zagrożenia pożarowego lub wybuchowego, a także chroniły pracowników przed porażeniem elektrycznym. Roboty związane z podłączeniem, sprawdzeniem, konserwacją i naprawą instalacji i urządzeń elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. Nie jest dopuszczalne sytuowanie stanowisk pracy, składowisk materiałów bezpośrednio pod napowietrznymi liniami elektroenergetycznymi. W czasie wykonywania robót budowlanych z zastosowaniem żurawi lub urządzeń załadowczo-wyładowczych zachować odległości zgodnie z PNE mierzone do najdalej wysuniętego punktu urządzenia wraz z ładunkiem. Połączenia przewodów z urządzeniami mechanicznymi wykonać w sposób zapewniający bezpieczeństwo pracy osób obsługujących urządzenia. Przewody zabezpieczyć przed uszkodzeniami mechanicznymi. Okresowa kontrola stanu urządzeń elektrycznych pod względem bezpieczeństwa i ochrony od porażeń powinna odbywać się, co najmniej raz w miesiącu. W przypadku zastosowania urządzeń ochronnych różnicowoprądowych w instalacji elektrycznej, należy sprawdzić ich działanie każdorazowo przed przystąpieniem do pracy. Dokonywane naprawy i przeglądy urządzeń elektrycznych powinny być odnotowane w książce konserwacji urządzeń. Zobowiązuje się Wykonawcę do ścisłego przestrzegania obowiązujących norm, rozporządzeń oraz przepisów BHP dotyczących wszystkich przewidzianych projektem rozwiązań, jak również stosowania materiałów i urządzeń posiadających odpowiednie atesty i nieemitujących substancji szkodliwych dla zdrowia. Osoby kierujące pracownikami zobowiązane są do zorganizowania stanowisk pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy, egzekwowania tego od pracowników oraz dbania a sprawność środków ochrony indywidualnej oraz stosowania ich zgodnie z przeznaczeniem. 14. Obszar oddziaływania. Inwestycja jest zgodna z normami branżowymi i obowiązującymi przepisami i nie wpływa negatywnie na najbliższe sąsiedztwo działki. Obszar oddziaływania inwestycji nie wychodzi poza granice działki, na której jest realizowane. Str. 8 / 130

9 Projektowane urządzenia nie są zaliczane do przedsięwzięć emitujących pola elektromagnetyczne mogących znacząco oddziaływać na środowisko w rozumieniu ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska. Inwestycja nie zalicza się do przedsięwzięć mogących pogorszyć stan środowiska w rozumieniu przepisów Rozporządzenia Rady Ministrów z dnia r. 15. Oświetlenie ogólne - dane opraw 15.1 Philips Lighting, SM120V W20L120 1xLED34S/840 PSD VAR-PC () Arkusz danych Str. 9 / 130

10 15.2 Philips Lighting, SM120V W20L120 1xLED27S/840 PSU Arkusz danych Str. 10 / 130

11 15.3 Philips Lighting, SM120V W20L120 1xLED37S/840 PSD Arkusz danych Str. 11 / 130

12 15.4 Philips Lighting, SM120V W60L60 1xLED27S/840 PSD VAR-PC Arkusz danych Str. 12 / 130

13 15.5 Philips Lighting, SM120V W60L60 1xLED34S/840 PSD VAR-PC Arkusz danych Str. 13 / 130

14 15.6 Philips Lighting, WT120C L1500 1xLED60S/840 Arkusz danych Str. 14 / 130

15 15.7 Philips Lighting, WL120V LED16S/840 Arkusz danych Str. 15 / 130

16 16. INOP budynek AB parter - Oświetlenie ogólne. INOP - parter Instalacja : Oświetlenie ogólne Numer projektu : Klient : Instytut Obróbki Plastycznej Projektował: : A. Abczyńska Opis projektu: Przeliczenia biur wykonane w oparciu o PN-EN : 1) Komunikacja - Natężenie Eśr: 100lx - Ujednolicona ocena olśnienia UGR: 28 - Równomierność oswietlenia Uo: 0,40 - Wskaźnik oddawania barw Ra: 40 2) Biura - Natężenie Eśr: 500lx - Ujednolicona ocena olśnienia UGR: 19 - Równomierność oswietlenia Uo: 0,60 - Wskaźnik oddawania barw Ra: 80 3) Sanitariaty - Natężenie Eśr: 200lx - Ujednolicona ocena olśnienia UGR: 25 - Równomierność oswietlenia Uo: 0,4 - Wskaźnik oddawania barw Ra: 80 4) Laboratoria - praca precyzyjna - Natężenie Eśr: 750lx - Ujednolicona ocena olśnienia UGR: 19 - Równomierność oswietlenia Uo: 0,7 - Wskaźnik oddawania barw Ra: 80 Obliczenia zakładają następujące trwałości opraw: - trwałość paneli LED godzin (L70B50) Obliczenia zakładają współczynnik utrzymania, który wyznaczony został na podstawie informacji o obiekcie oraz trwałości źródeł światła. Przedstawiony stan dotyczy końcowego okresu trwałości oprawy. Wyniki obliczeń uzyskane są w oparciu o wzorcowe źródła oświetlenia. W rzeczywistości mogą się one nieznacznie zmienić. Gwarancja na oprawy oświetleniowe nie obejmuje danych tych opraw. Producent nie odpowiada za szkody powstałe w wyniku użytkowania programu. Str. 16 / 130

17 16.1 Skrót wyników, p. 9 Laboratorium Str. 17 / 130

18 16.2 Komunikacja Str. 18 / 130

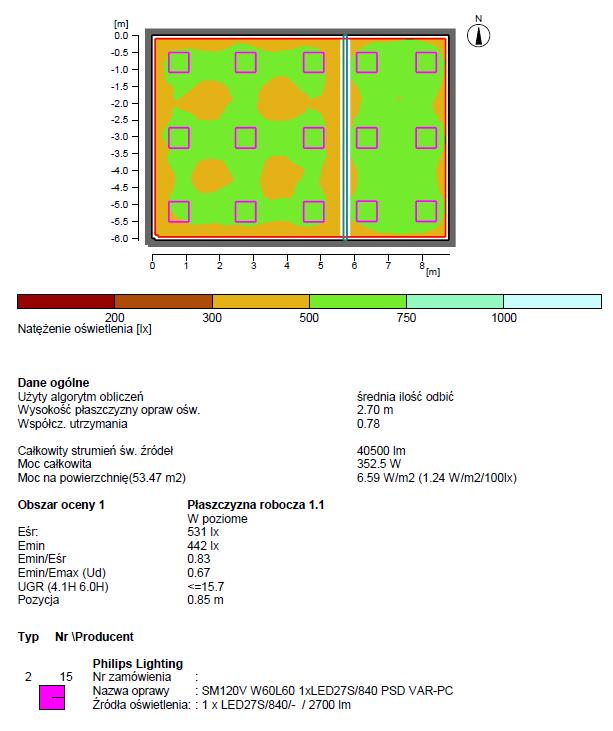

19 16.3 Pomieszczenie 1 Str. 19 / 130

20 16.4 Pomieszczenie 15 biuro Str. 20 / 130

21 16.5 Laboratorium Str. 21 / 130

22 16.6 Laboratorium 2 Str. 22 / 130

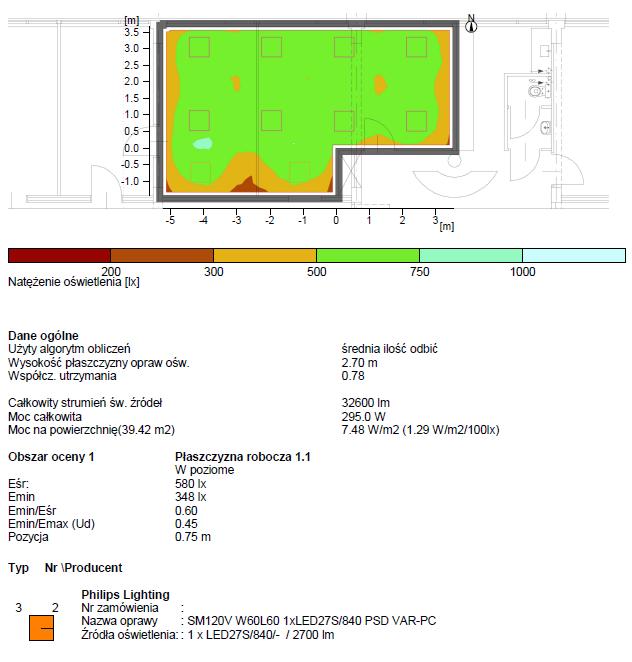

26 16.10 Pomieszczenie 7 laboratorium Str. 26 / 130

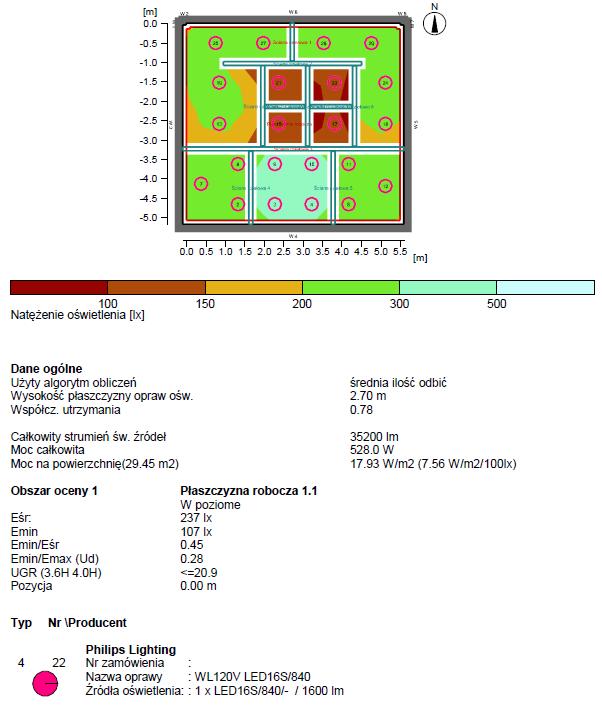

32 16.16 WC Str. 32 / 130

33 17. INOP budynek AB 1 piętro - Oświetlenie ogólne. INOP - piętro1 Instalacja : Oświetlenie ogólne Numer projektu : Klient : Instytut Obróbki Plastycznej Projektował: : A. Abczyńska Opis projektu: Przeliczenia biur wykonane w oparciu o PN-EN : 1) Komunikacja - Natężenie Eśr: 100lx - Ujednolicona ocena olśnienia UGR: 28 - Równomierność oswietlenia Uo: 0,40 - Wskaźnik oddawania barw Ra: 40 2) Biura - Natężenie Eśr: 500lx - Ujednolicona ocena olśnienia UGR: 19 - Równomierność oswietlenia Uo: 0,60 - Wskaźnik oddawania barw Ra: 80 3) Sanitariaty - Natężenie Eśr: 200lx - Ujednolicona ocena olśnienia UGR: 25 - Równomierność oswietlenia Uo: 0,4 - Wskaźnik oddawania barw Ra: 80 Obliczenia zakładają następujące trwałości opraw: - trwałość paneli LED godzin (L70B50) Obliczenia zakładają współczynnik utrzymania, który wyznaczony został na podstawie informacji o obiekcie oraz trwałości źródeł światła. Przedstawiony stan dotyczy końcowego okresu trwałości oprawy. Wyniki obliczeń uzyskane są w oparciu o wzorcowe źródła oświetlenia. W rzeczywistości mogą się one nieznacznie zmienić. Gwarancja na oprawy oświetleniowe nie obejmuje danych tych opraw. Producent nie odpowiada za szkody powstałe w wyniku użytkowania programu. Str. 33 / 130

34 17.1 Komunikacja Str. 34 / 130

35 17.2 Pomieszczenie 122 gabinet. Str. 35 / 130

36 17.3 p.121 sekretariat Str. 36 / 130

37 17.4 Gabinet. Str. 37 / 130

38 17.5 Pomieszczenia , sala konferencyjna + aneks Str. 38 / 130

39 17.6 Pomieszczenie 117, biuro. Str. 39 / 130

43 17.10 Pomieszczenie 114a, biuro. Str. 43 / 130

48 17.15 Serwerownia. Str. 48 / 130

49 17.16 Serwerownia (kopia). Str. 49 / 130

50 17.17 Pomieszczenie 109, Informatyka. Str. 50 / 130

55 17.22 Pomieszczenie 104, kasa. Str. 55 / 130

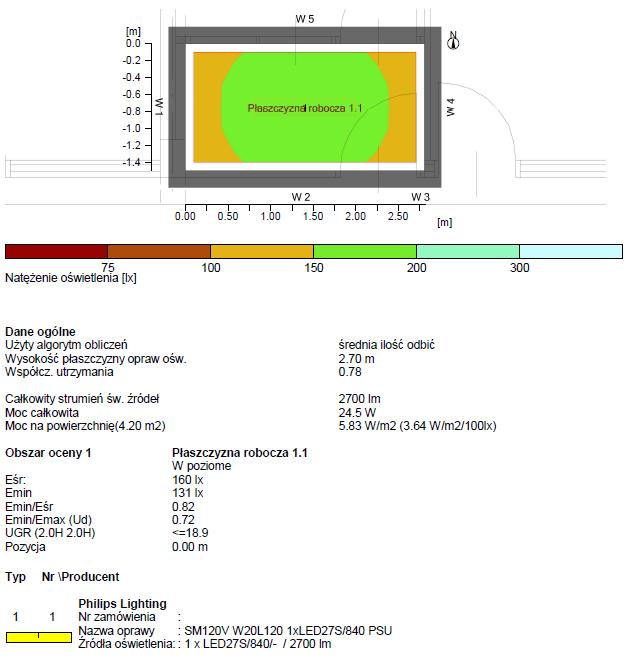

56 17.23 Pomieszczenie 104, kasa b. Str. 56 / 130

60 17.27 WC kobiet. Str. 60 / 130

61 18. INOP budynek AB 2 piętro - Oświetlenie ogólne. Instalacja : Oświetlenie ogólne Numer projektu : Klient : Instytut Obróbki Plastycznej Projektował: : A. Abczyńska Opis projektu: Przeliczenia biur wykonane w oparciu o PN-EN : 1) Komunikacja - Natężenie Eśr: 100lx - Ujednolicona ocena olśnienia UGR: 28 - Równomierność oswietlenia Uo: 0,40 - Wskaźnik oddawania barw Ra: 40 2) Biura - Natężenie Eśr: 500lx - Ujednolicona ocena olśnienia UGR: 19 - Równomierność oswietlenia Uo: 0,60 - Wskaźnik oddawania barw Ra: 80 3) Sanitariaty - Natężenie Eśr: 200lx - Ujednolicona ocena olśnienia UGR: 25 - Równomierność oswietlenia Uo: 0,4 - Wskaźnik oddawania barw Ra: 80 Obliczenia zakładają następujące trwałości opraw: - trwałość paneli LED godzin (L70B50) Obliczenia zakładają współczynnik utrzymania, który wyznaczony został na podstawie informacji o obiekcie oraz trwałości źródeł światła. Przedstawiony stan dotyczy końcowego okresu trwałości oprawy. Wyniki obliczeń uzyskane są w oparciu o wzorcowe źródła oświetlenia. W rzeczywistości mogą się one nieznacznie zmienić. Gwarancja na oprawy oświetleniowe nie obejmuje danych tych opraw. Producent nie odpowiada za szkody powstałe w wyniku użytkowania programu. Str. 61 / 130

62 18.1 Komunikacja. Str. 62 / 130

70 18.9 Pomieszczenie 211c, gabinet. Str. 70 / 130

71 18.10 Pomieszczenie 211b, gabinet. Str. 71 / 130

72 18.11 Kancelarnia. Str. 72 / 130

73 18.12 Pomieszczenie 211a, gabinet. Str. 73 / 130

74 18.13 Sekretariat + aneks kuchenny. Str. 74 / 130

75 18.14 WC Str. 75 / 130

76 18.15 Pomieszczenie 209, sala konferencyjna. Str. 76 / 130

84 18.23 WC męski. Str. 84 / 130

85 19. INOP budynek E2 i E3 - Oświetlenie ogólne E3 Pomieszczenie 1. Str. 85 / 130

86 19.2 E3 Pomieszczenie 2. Str. 86 / 130

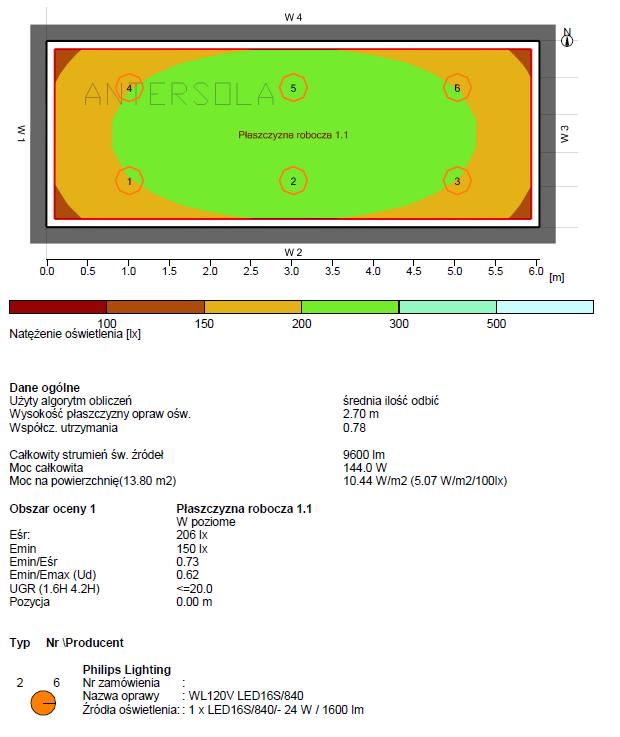

90 19.6 E3 Pomieszczenie 6, WC pod antresolą. Str. 90 / 130

96 19.12 E3 Pomieszczenie magazynowe. Str. 96 / 130

102 19.18 Komunikacja Str. 102 / 130

106 19.22 E2 Pomieszczenie Oświetlenie ewakuacyjne - Dane opraw. Str. 106 / 130

107 zn. Nazwa Nazwa oprawy: AXN QN61 Symbol kat.: AXNO AT Opis Nazwa oprawy: AXN QN62 Symbol kat.: AXNC AT Nazwa oprawy: LOVATO2 Symbol kat.: LV2O AT Nazwa oprawy: LOVATO2 Symbol kat.: LV2O AT Obudowa z białego poliwęglanu Klasa izolacji II Stopień ochrony IP65 Dioda power LED 6W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3h Montaż: natynkowo na suficie Wymiary: okrągła 202x58 [mm] Oprawa z soczewką do korytarzy wąską Strumień świetlny oprawy: 600 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem Obudowa z białego lub opcjonalnie szarego poliwęglanu Klasa izolacji II Stopień ochrony IP41 Dioda power LED 1W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: natynkowo na suficie Wymiary: kwadratowa 120x120x40 [mm] Oprawa z soczewką symetryczną, szeroką Strumień świetlny oprawy: 140 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem VN31 Oprawa wyposażona w moduł awaryjny z autotestem VN11 Obudowa z białego poliwęglanu Klasa izolacji II Stopień ochrony IP65 Dioda power LED 6W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3h Montaż: natynkowo na suficie Wymiary: okrągła 202x58 [mm] Oprawa z soczewką symetryczną, szeroką Strumień świetlny oprawy: 590 lm (tryb SE) Obudowa z białego lub opcjonalnie szarego poliwęglanu Klasa izolacji II Stopień ochrony IP41 Dioda power LED 3W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: natynkowo na suficie Wymiary: kwadratowa 120x120x40 [mm] Oprawa z soczewką symetryczną, szeroką Strumień świetlny oprawy: 390 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem Str. 107 / 130 Bryła fotometryczna

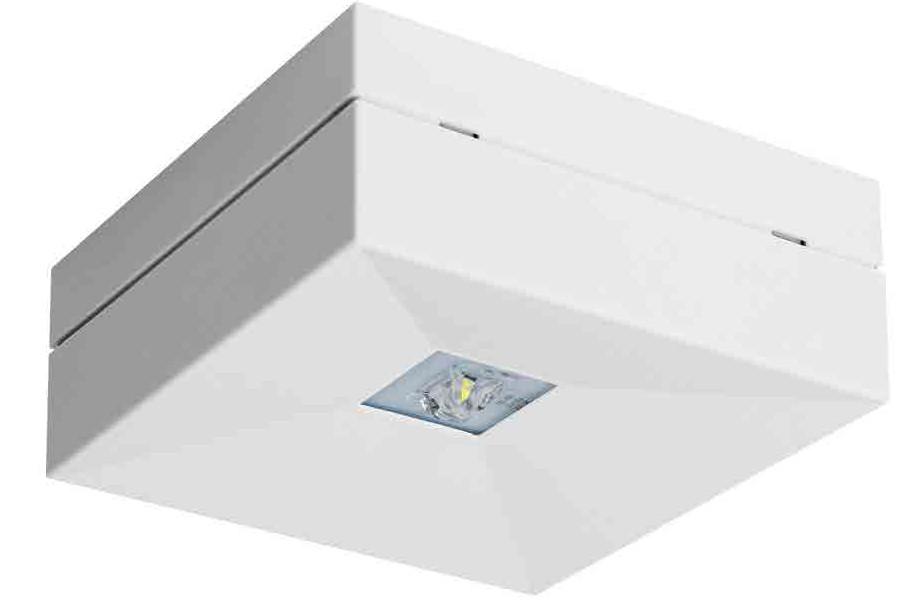

108 Nazwa oprawy: LOVATO2 VN34 Symbol kat.: LV2U AT Nazwa oprawy: LOVATO VP13 Symbol kat.: LVPR AT Nazwa oprawy: LOVATO VP33 Symbol kat.: LVPR AT Nazwa oprawy: LOVATO VP34 Symbol kat.: LVPU AT Obudowa z białego lub opcjonalnie szarego poliwęglanu Klasa izolacji II Stopień ochrony IP41 Dioda power LED 3W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: natynkowo na suficie Wymiary: kwadratowa 120x120x40 [mm] Oprawa z soczewką symetryczną, wąską Strumień świetlny oprawy: 390 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem Obudowa z białego lub opcjonalnie szarego poliwęglanu Klasa izolacji II Stopień ochrony IP20 Dioda power LED 1W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: podtynkowo na suficie Wymiary: kwadratowa 95x95x47,7 [mm] Oprawa z soczewką do korytarzy szeroką Strumień świetlny oprawy: 150 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem Obudowa z białego lub opcjonalnie szarego poliwęglanu Klasa izolacji II Stopień ochrony IP20 Dioda power LED 3W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: podtynkowo na suficie Wymiary: kwadratowa 95x95x47,7 [mm] Oprawa z soczewką do korytarzy szeroką Strumień świetlny oprawy: 370 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem Obudowa z białego lub opcjonalnie szarego poliwęglanu Klasa izolacji II Stopień ochrony IP20 Dioda power LED 3W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: podtynkowo na suficie Wymiary: kwadratowa 95x95x47,7 [mm] Oprawa z soczewką symetryczną, wąską Strumień świetlny oprawy: 390 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem Str. 108 / 130

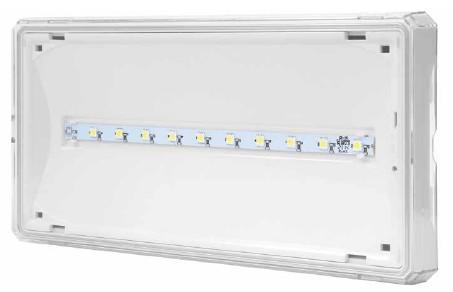

109 Nazwa oprawy: HELIOS LED HN36 Symbol kat.: HWD AT Nazwa oprawy: EXIT XN30 Symbol kat.: ET AT Nazwa oprawy: EXIT Y8 Symbol kat.: ETW AT Nazwa oprawy: EXIT P Y9 Symbol kat.: ETWP AT Obudowa z białego poliwęglanu, klosz z przeźroczystego lub opalizowanego poliwęglanu Klasa izolacji II Stopień ochrony IP65 Dioda power LED 3x1W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: bezpośrednio na ścianie lub suficie Wymiary: prostokątna 356x136x79 [mm] Strumień świetlny oprawy: 370 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem Obudowa z białego poliwęglanu, klosz z przeźroczystego poliwęglanu Klasa izolacji II Stopień ochrony IP65 LED 3W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: natynkowy, podtynkowy Wymiary: prostokątna 276x143x44 [mm] Strumień świetlny oprawy: 350 lm (tryb SE) Oprawa wyposażona w moduł awaryjny z autotestem Obudowa z białego poliwęglanu Klasa izolacji II Stopień ochrony IP65 Pasek LED 1 W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: naścienny Wymiary: 276x143x44 [mm] Rozpoznawalność znaku 25m Oprawa wyposażona w moduł awaryjny z autotestem Obudowa z białego poliwęglanu Klasa izolacji II Stopień ochrony IP65 Pasek LED 1 W Temperatura otoczenia 0⁰C do +40⁰C Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: natynkowy, podtynkowy Wymiary: 259x175 [mm] Rozpoznawalność znaku 25m Oprawa wyposażona w moduł awaryjny z autotestem Str. 109 / 130

110 21. INOP budynek AB parter Oświetlenie ewakuacyjne Str. 110 / 130

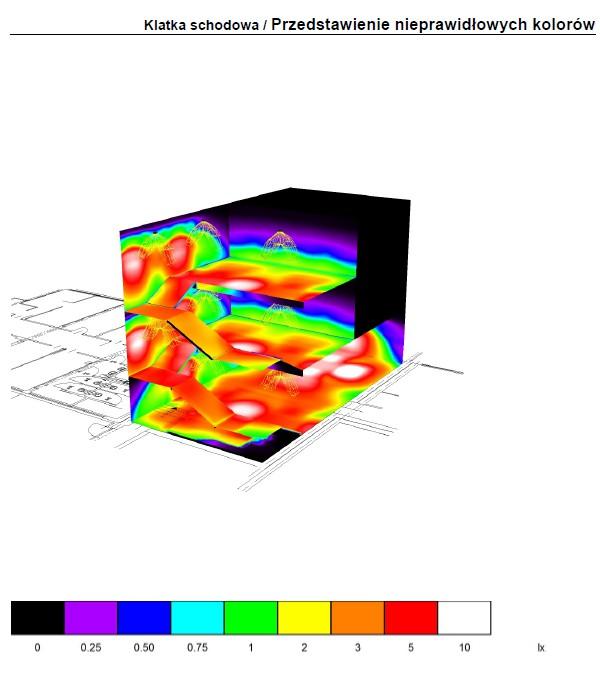

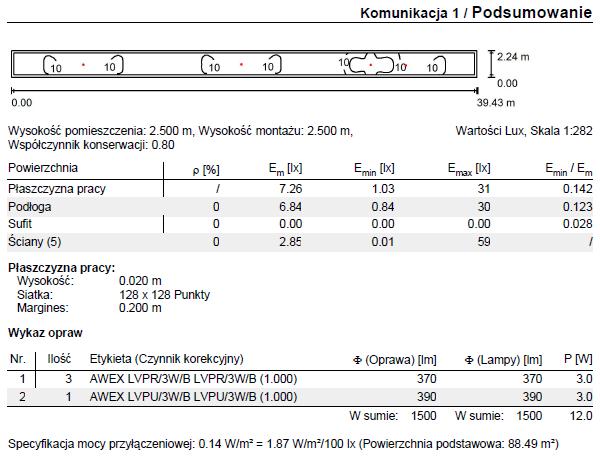

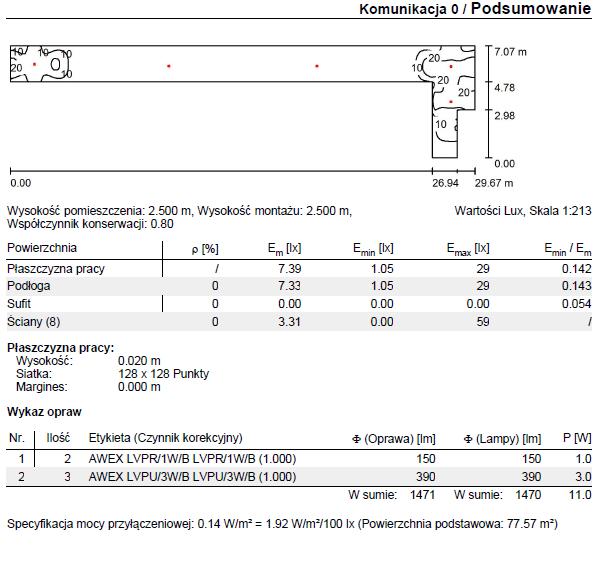

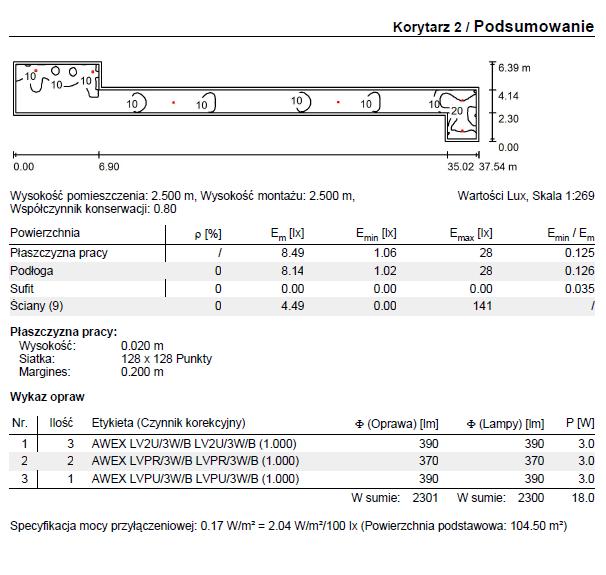

111 Str. 111 / 130
