Seria Linea. Opis. Linia oświetlenia nie potrzebuje montażu dodatkowych korytek i okablowania. Wszystkie elementy są zintegrowane w oprawie.

Transkrypt

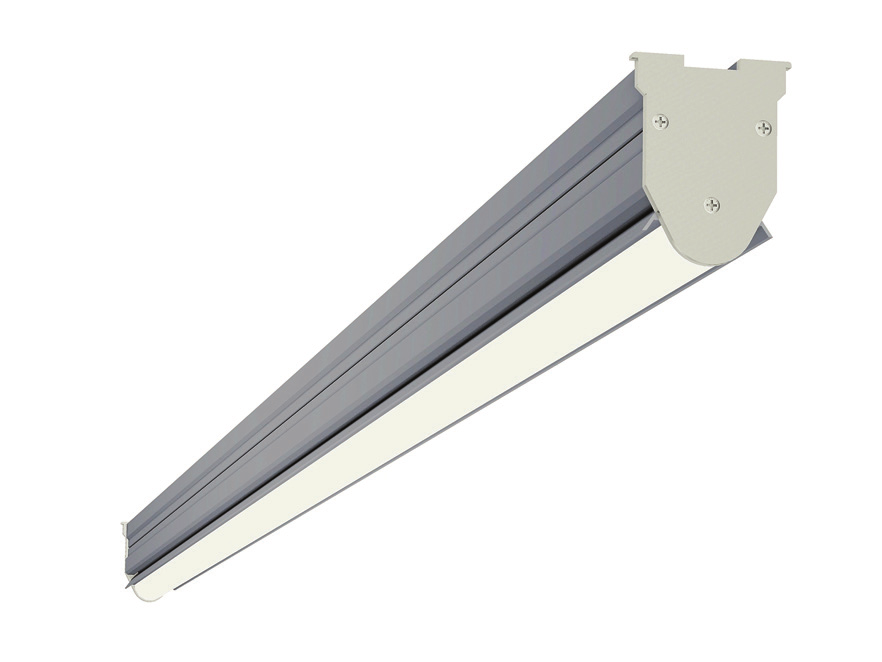

1 Seria Linea Seria Linea została zaprojektowana do komfortowego oświetlenia ścieżek komunikacyjnych i otwartych powierzchni. Modułowy system Linea tworzy nieprzerwaną linię oświetlenia, ze zintegrowanymi czujnikami natężenia i obecności. Daje możliwość bardzo równomiernego oświetlenia powierzchni, dodatkowo zmniejszyc efekt olśnienia do minimum. Szybki i prosty system montażu opraw i czujników, nie wymaga specjalnych urządzeń. Opis Linia oświetlenia nie potrzebuje montażu dodatkowych korytek i okablowania. Wszystkie elementy są zintegrowane w oprawie. System Linea charakteryzuje się prostą konstrukcją, która wyklucza błędy instalatora i oszczędza jego czas. Czujniki ruchu i natężenia światła są łatwo integrowane do magistrali. Wystarczy jedynie podłączyć złączkę do oprawy. Oprawy są sterowane w standardzie DALI. Sterowanie może odbywać się przy pomocy głównego kontrolera, zintegrowanego kontrolera z czujnikiem lub bez kontrolera w trybie Corridor Mode lub Touch Dim. Zastosowanie wydajnych diod LED, niezawodnego zasilacza i plafonu z małymi stratami daje możliwość uzyskania 142 lm/w. Duża powierzchnia plafonu w połączeniu z małą mocą oprawy, zmniejsza efekt olśnienia do minimum. 45

2 Wysoka sprawność oprawy wynika z wykorzystania dużej ilości LED-ów pracujących przy minimalnym prądzie. Wysoka żywotność, dwupoziomowe sterowanie w połączeniu z małą mocą bierną, maksymalnie obniży pobór prądu w przedsiębiorstwie. Parametry świetlne Oprawa Źródło światła Rozsył światła Skuteczność świetlna Temperatura barwowa Współczynnik oddawania barw Linea LM561C Samsung /120, 120/ lm/w 00 / 00 K Ra > Parametry elektryczne Napięcie wejściowe Częstotliwość Współczynnik mocy Sprawność zasilacza Sterowanie Zakres sterowania VAC / Hz 0,9 % DALI, Touch DIM % Parametry eksploatacyjne Zakres temperatury pracy Stopień ochrony Odporność na uderzenia Żywotność (ta=30 C) Gwarancja C IP65 IK godz. 5 lat Parametry konstrukcyjne Obudowa Plafon Odbłysnik Kolor aluminiowa poliwęglan anadowany szary Specyfikacje Model Moc (W) Strumień św. (lm) Długość (mm) Waga (kg) Linea ,8 Linea ,8 Linea ,3 Linea ,3 * - Dane podano dla opraw o temperaturze barwowej 00K, Ra> i temperaturze otoczenia 25 C. 46

3 Charakterystyki fotometryczne Linea-30/45//-W Linea-30/45//-S Linea-30/45//-C Przykład montażu Montaż czujnika skrajnego z oprawą Montaż czujnika między oprawami Łączenie opraw ze sobą Zasilanie opraw Zasilanie opraw przez czujnik Opis Linea to przemysłowy system oświetlenia szybkiego montażu, ze stopniem ochrony IP65. Modułowy system umożliwia prosty montaż czujników na początku, w środku i na końcu linii. Taki system znajduje zastosowanie do oświetlania ścieżek komunikacyjnych. Oprawy są programowane na etapie produkcyjnym i sterowane bez kontrolera. System odbłyśników umożliwia montaż oświetlenia na wysokościach do 12 metrów, zachowując równomierne oświetlenie podłogi, półek i regałów. Dla oświetlenia otwartych powierzchni, czujnik natężenia DALI analogicznie integrowany do linii oświetlenia, umożliwia sterowanie do 30 opraw (około 100 metrów systemu liniowego). Kalibracja pracy oświetlenia odbywa się bezprzewodowo pilotem IR. Najbardziej rozbudowany system można również podłączyć do głównego kontrolera DALI. Daje możliwość tworzenia grup z odpowiednimi scenariuszami pracy. Dostosowane do potrzeb sterowanie automatyczne od obecności i ilości światła, czy też sterowanie ręczne, umożliwia zastosowanie systemu Linea w większości zakładów przemysłowych. 47

4 Akcesoria Kabel zasilania do oprawy Kabel łączący oprawy ze sobą System integracji czujnika w linii opraw System zasilania czujnika na koniec linii System zasilania opraw przez czujnik Przykład montażu 48

5 Rysunki techniczne Funkcja Constant Lumen Output Funkcja CLO (Constant LumenOutput) pozwala na utrzymanie strumienia świetlnego oprawy na stałym poziomie przez cały okres eksploatacji. Degradacja diod prowadzi do zmniejszenia wydajności źródła światła i spadku strumienia świetlnego z oprawy. Wbudowany w zasilaczu kontroler zwiększa prąd na diodzie LED w oparciu o określony interwał czasu, a tym samym gwarantuje utrzymanie stałego poziomu emisji światła. Funkcja korytarza Funkcja Korytarza 2 poziomy natężenia światła w klatkach schodowych, ścieżkach komunikacyjnych pomiędzy regałami wysokiego składowania. Czas włączenia oświetlenia, okres trwania poszczególnych poziomów natężenia oraz moment przygaszenia światła do poziomu początkowego jest programowalny podczas produkcji opraw. Oprawy sterowane w oparciu o czujnik ruchu wymagają podłączenia do głównego kontrolera sterującego. Funkcja Touch DIM Funkcja Touch DIM sterowanie oświetleniem. Rozwiązanie nie wymaga podłączenia do kontrolera. Przy użyciu podstawowego przełącznika można wybrać odpowiedni poziom natężenia światła. 49
