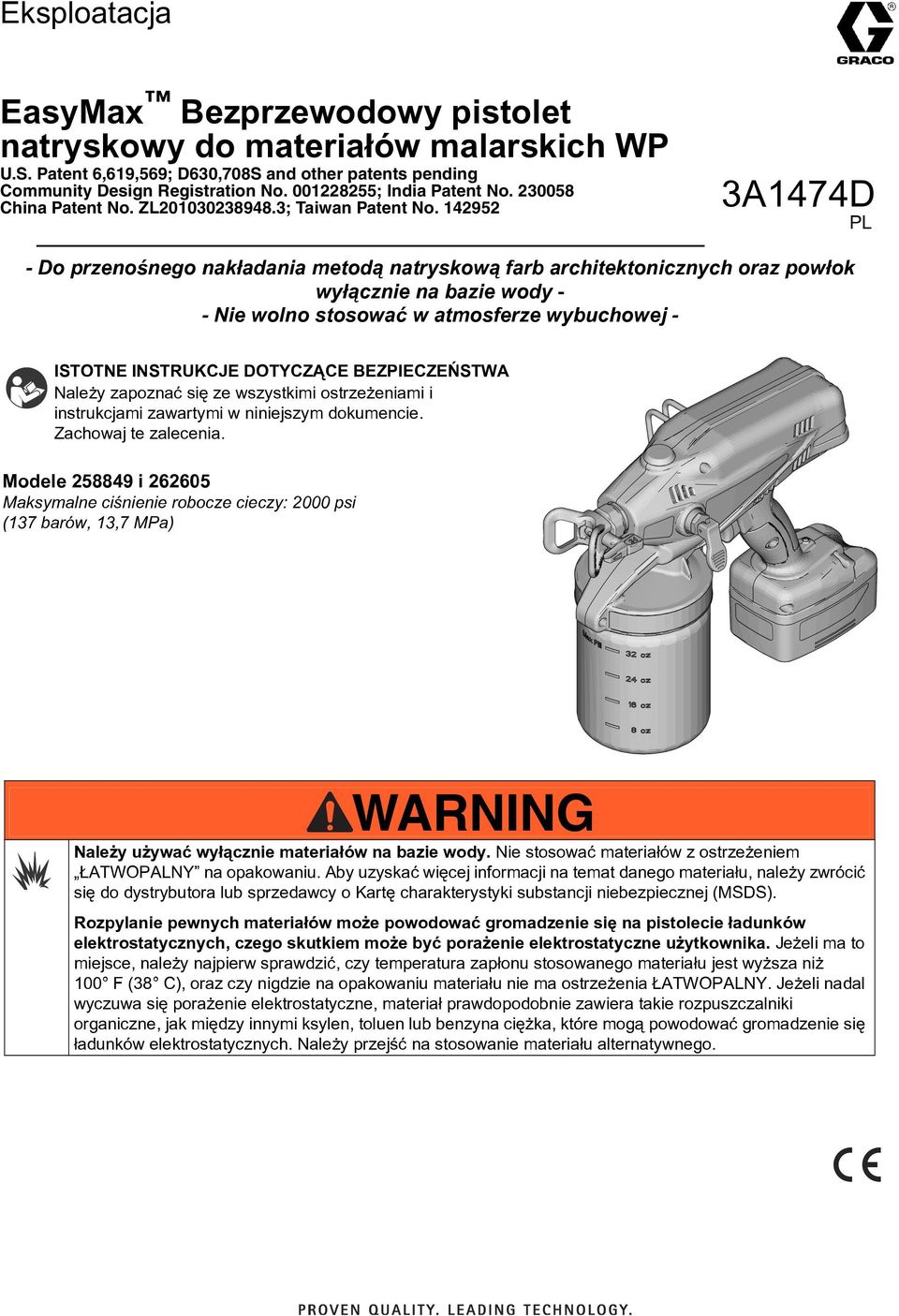

1 Eksploatacja EasyMax Bezprzewodowy pistolet natryskowy do materia³ów malarskich WP U.S. Patent 6,619,569; D630,708S and other patents pending Community Design Registration No ; India Patent No China Patent No. ZL ; Taiwan Patent No A1474D PL - Do przenoœnego nak³adania metod¹ natryskow¹ farb architektonicznych oraz pow³ok wy³¹cznie na bazie wody - - Nie wolno stosowaæ w atmosferze wybuchowej - ISTOTNE INSTRUKCJE DOTYCZ CE BEZPIECZEÑSTWA Nale y zapoznaæ siê ze wszystkimi ostrze eniami i instrukcjami zawartymi w niniejszym dokumencie. Zachowaj te zalecenia. Modele i Maksymalne ciœnienie robocze cieczy: 2000 psi (137 barów, 13,7 MPa) ti14773a WARNING Nale y u ywaæ wy³¹cznie materia³ów na bazie wody. Nie stosowaæ materia³ów z ostrze eniem ATWOPALNY na opakowaniu. Aby uzyskaæ wiêcej informacji na temat danego materia³u, nale y zwróciæ siê do dystrybutora lub sprzedawcy o Kartê charakterystyki substancji niebezpiecznej (MSDS). Rozpylanie pewnych materia³ów mo e powodowaæ gromadzenie siê na pistolecie ³adunków elektrostatycznych, czego skutkiem mo e byæ pora enie elektrostatyczne u ytkownika. Je eli ma to miejsce, nale y najpierw sprawdziæ, czy temperatura zap³onu stosowanego materia³u jest wy sza ni 100 F (38 C), oraz czy nigdzie na opakowaniu materia³u nie ma ostrze enia ATWOPALNY. Je eli nadal wyczuwa siê pora enie elektrostatyczne, materia³ prawdopodobnie zawiera takie rozpuszczalniki organiczne, jak miêdzy innymi ksylen, toluen lub benzyna ciê ka, które mog¹ powodowaæ gromadzenie siê ³adunków elektrostatycznych. Nale y przejœæ na stosowanie materia³u alternatywnego.

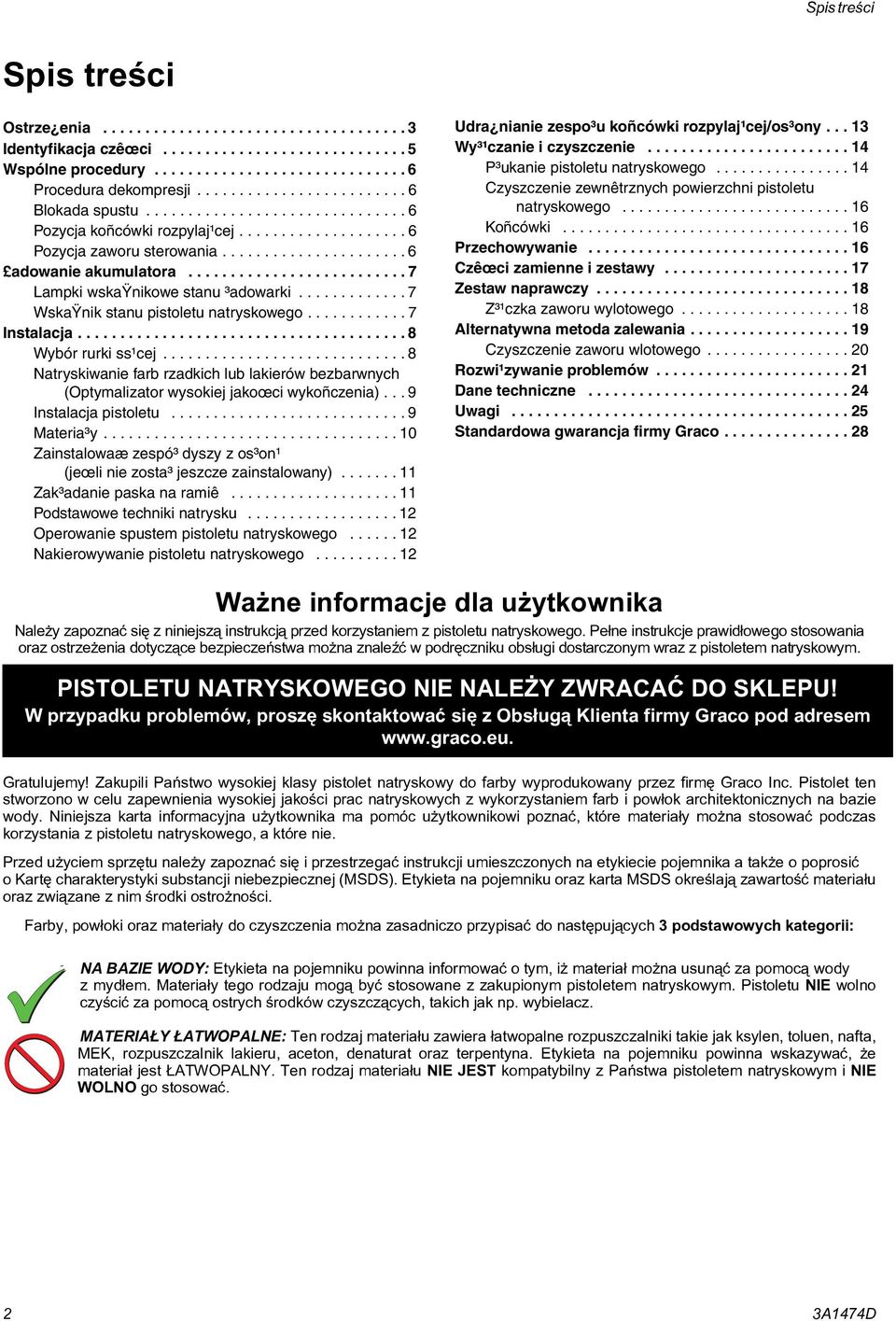

2 Spis treœci Spis treœci Ostrze enia Identyfikacja czêœci Wspólne procedury Procedura dekompresji Blokada spustu Pozycja koñcówki rozpylaj¹cej Pozycja zaworu sterowania adowanie akumulatora Lampki wskaÿnikowe stanu ³adowarki WskaŸnik stanu pistoletu natryskowego Instalacja Wybór rurki ss¹cej Natryskiwanie farb rzadkich lub lakierów bezbarwnych (Optymalizator wysokiej jakoœci wykoñczenia)... 9 Instalacja pistoletu Materia³y Zainstalowaæ zespó³ dyszy z os³on¹ (jeœli nie zosta³ jeszcze zainstalowany) Zak³adanie paska na ramiê Podstawowe techniki natrysku Operowanie spustem pistoletu natryskowego Nakierowywanie pistoletu natryskowego Udra nianie zespo³u koñcówki rozpylaj¹cej/os³ony Wy³¹czanie i czyszczenie P³ukanie pistoletu natryskowego Czyszczenie zewnêtrznych powierzchni pistoletu natryskowego Koñcówki Przechowywanie Czêœci zamienne i zestawy Zestaw naprawczy Z³¹czka zaworu wylotowego Alternatywna metoda zalewania Czyszczenie zaworu wlotowego Rozwi¹zywanie problemów Dane techniczne Uwagi Standardowa gwarancja firmy Graco Wa ne informacje dla u ytkownika Nale y zapoznaæ siê z niniejsz¹ instrukcj¹ przed korzystaniem z pistoletu natryskowego. Pe³ne instrukcje prawid³owego stosowania oraz ostrze enia dotycz¹ce bezpieczeñstwa mo na znaleÿæ w podrêczniku obs³ugi dostarczonym wraz z pistoletem natryskowym. PISTOLETU NATRYSKOWEGO NIE NALE Y ZWRACAÆ DO SKLEPU! W przypadku problemów, proszê skontaktowaæ siê z Obs³ug¹ Klienta firmy Graco pod adresem Gratulujemy! Zakupili Pañstwo wysokiej klasy pistolet natryskowy do farby wyprodukowany przez firmê Graco Inc. Pistolet ten stworzono w celu zapewnienia wysokiej jakoœci prac natryskowych z wykorzystaniem farb i pow³ok architektonicznych na bazie wody. Niniejsza karta informacyjna u ytkownika ma pomóc u ytkownikowi poznaæ, które materia³y mo na stosowaæ podczas korzystania z pistoletu natryskowego, a które nie. Przed u yciem sprzêtu nale y zapoznaæ siê i przestrzegaæ instrukcji umieszczonych na etykiecie pojemnika a tak e o poprosiæ o Kartê charakterystyki substancji niebezpiecznej (MSDS). Etykieta na pojemniku oraz karta MSDS okreœlaj¹ zawartoœæ materia³u oraz zwi¹zane z nim œrodki ostro noœci. Farby, pow³oki oraz materia³y do czyszczenia mo na zasadniczo przypisaæ do nastêpuj¹cych 3 podstawowych kategorii: NA BAZIE WODY: Etykieta na pojemniku powinna informowaæ o tym, i materia³ mo na usun¹æ za pomoc¹ wody z myd³em. Materia³y tego rodzaju mog¹ byæ stosowane z zakupionym pistoletem natryskowym. Pistoletu NIE wolno czyœciæ za pomoc¹ ostrych œrodków czyszcz¹cych, takich jak np. wybielacz. MATERIA Y ATWOPALNE: Ten rodzaj materia³u zawiera ³atwopalne rozpuszczalniki takie jak ksylen, toluen, nafta, MEK, rozpuszczalnik lakieru, aceton, denaturat oraz terpentyna. Etykieta na pojemniku powinna wskazywaæ, e materia³ jest ATWOPALNY. Ten rodzaj materia³u NIE JEST kompatybilny z Pañstwa pistoletem natryskowym i NIE WOLNO go stosowaæ. 2 3A1474D

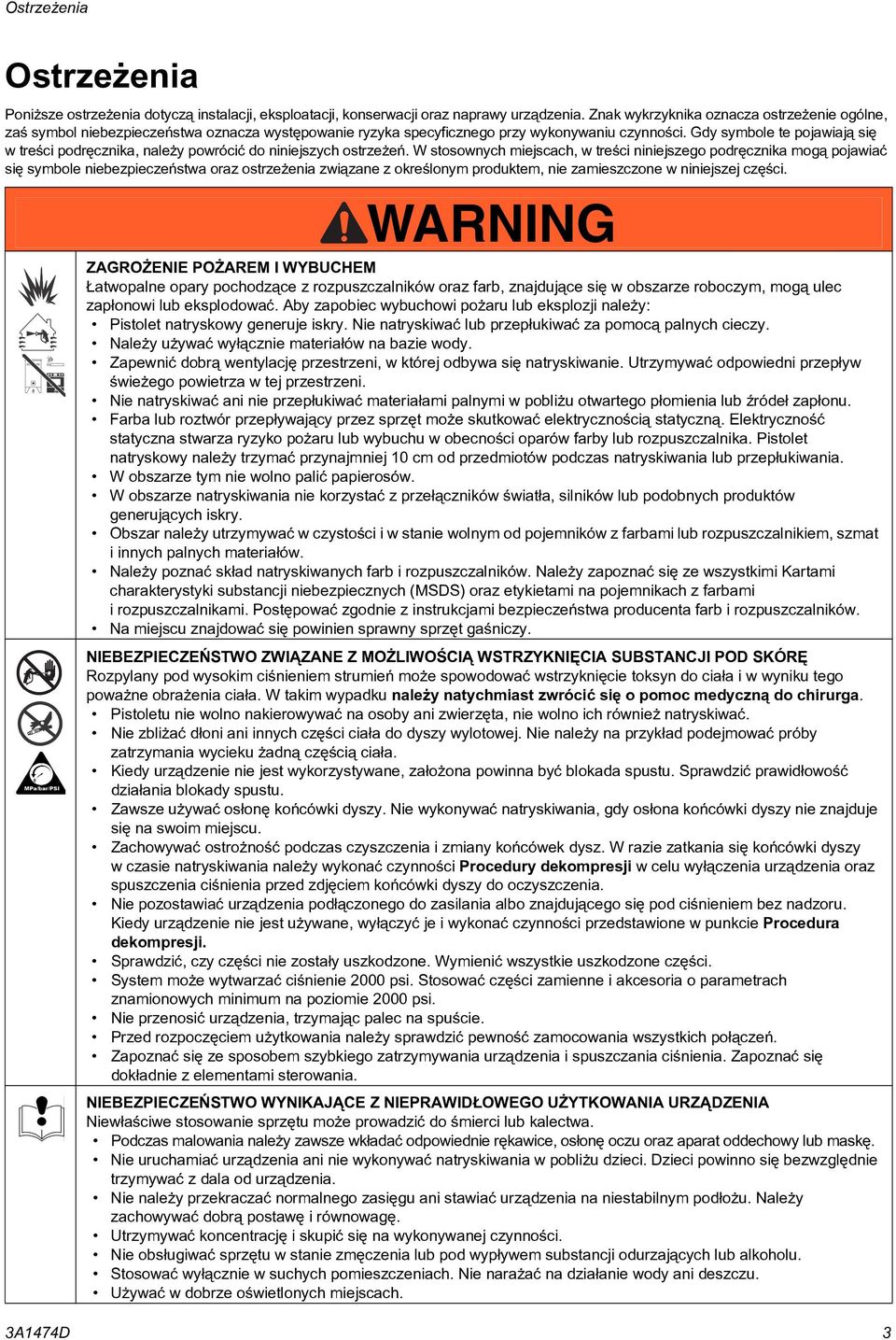

3 Ostrze enia Ostrze enia Poni sze ostrze enia dotycz¹ instalacji, eksploatacji, konserwacji oraz naprawy urz¹dzenia. Znak wykrzyknika oznacza ostrze enie ogólne, zaœ symbol niebezpieczeñstwa oznacza wystêpowanie ryzyka specyficznego przy wykonywaniu czynnoœci. Gdy symbole te pojawiaj¹ siê w treœci podrêcznika, nale y powróciæ do niniejszych ostrze eñ. W stosownych miejscach, w treœci niniejszego podrêcznika mog¹ pojawiaæ siê symbole niebezpieczeñstwa oraz ostrze enia zwi¹zane z okreœlonym produktem, nie zamieszczone w niniejszej czêœci. WARNING ZAGRO ENIE PO AREM I WYBUCHEM atwopalne opary pochodz¹ce z rozpuszczalników oraz farb, znajduj¹ce siê w obszarze roboczym, mog¹ ulec zap³onowi lub eksplodowaæ. Aby zapobiec wybuchowi po aru lub eksplozji nale y: Pistolet natryskowy generuje iskry. Nie natryskiwaæ lub przep³ukiwaæ za pomoc¹ palnych cieczy. Nale y u ywaæ wy³¹cznie materia³ów na bazie wody. Zapewniæ dobr¹ wentylacjê przestrzeni, w której odbywa siê natryskiwanie. Utrzymywaæ odpowiedni przep³yw œwie ego powietrza w tej przestrzeni. Nie natryskiwaæ ani nie przep³ukiwaæ materia³ami palnymi w pobli u otwartego p³omienia lub Ÿróde³ zap³onu. Farba lub roztwór przep³ywaj¹cy przez sprzêt mo e skutkowaæ elektrycznoœci¹ statyczn¹. Elektrycznoœæ statyczna stwarza ryzyko po aru lub wybuchu w obecnoœci oparów farby lub rozpuszczalnika. Pistolet natryskowy nale y trzymaæ przynajmniej 10 cm od przedmiotów podczas natryskiwania lub przep³ukiwania. W obszarze tym nie wolno paliæ papierosów. W obszarze natryskiwania nie korzystaæ z prze³¹czników œwiat³a, silników lub podobnych produktów generuj¹cych iskry. Obszar nale y utrzymywaæ w czystoœci i w stanie wolnym od pojemników z farbami lub rozpuszczalnikiem, szmat i innych palnych materia³ów. Nale y poznaæ sk³ad natryskiwanych farb i rozpuszczalników. Nale y zapoznaæ siê ze wszystkimi Kartami charakterystyki substancji niebezpiecznych (MSDS) oraz etykietami na pojemnikach z farbami i rozpuszczalnikami. Postêpowaæ zgodnie z instrukcjami bezpieczeñstwa producenta farb i rozpuszczalników. Na miejscu znajdowaæ siê powinien sprawny sprzêt gaœniczy. NIEBEZPIECZEÑSTWO ZWI ZANE Z MO LIWOŒCI WSTRZYKNIÊCIA SUBSTANCJI POD SKÓRÊ Rozpylany pod wysokim ciœnieniem strumieñ mo e spowodowaæ wstrzykniêcie toksyn do cia³a i w wyniku tego powa ne obra enia cia³a. W takim wypadku nale y natychmiast zwróciæ siê o pomoc medyczn¹ do chirurga. Pistoletu nie wolno nakierowywaæ na osoby ani zwierzêta, nie wolno ich równie natryskiwaæ. Nie zbli aæ d³oni ani innych czêœci cia³a do dyszy wylotowej. Nie nale y na przyk³ad podejmowaæ próby zatrzymania wycieku adn¹ czêœci¹ cia³a. Kiedy urz¹dzenie nie jest wykorzystywane, za³o ona powinna byæ blokada spustu. Sprawdziæ prawid³owoœæ dzia³ania blokady spustu. Zawsze u ywaæ os³onê koñcówki dyszy. Nie wykonywaæ natryskiwania, gdy os³ona koñcówki dyszy nie znajduje siê na swoim miejscu. Zachowywaæ ostro noœæ podczas czyszczenia i zmiany koñcówek dysz. W razie zatkania siê koñcówki dyszy w czasie natryskiwania nale y wykonaæ czynnoœci Procedury dekompresji w celu wy³¹czenia urz¹dzenia oraz spuszczenia ciœnienia przed zdjêciem koñcówki dyszy do oczyszczenia. Nie pozostawiaæ urz¹dzenia pod³¹czonego do zasilania albo znajduj¹cego siê pod ciœnieniem bez nadzoru. Kiedy urz¹dzenie nie jest u ywane, wy³¹czyæ je i wykonaæ czynnoœci przedstawione w punkcie Procedura dekompresji. Sprawdziæ, czy czêœci nie zosta³y uszkodzone. Wymieniæ wszystkie uszkodzone czêœci. System mo e wytwarzaæ ciœnienie 2000 psi. Stosowaæ czêœci zamienne i akcesoria o parametrach znamionowych minimum na poziomie 2000 psi. Nie przenosiæ urz¹dzenia, trzymaj¹c palec na spuœcie. Przed rozpoczêciem u ytkowania nale y sprawdziæ pewnoœæ zamocowania wszystkich po³¹czeñ. Zapoznaæ siê ze sposobem szybkiego zatrzymywania urz¹dzenia i spuszczania ciœnienia. Zapoznaæ siê dok³adnie z elementami sterowania. NIEBEZPIECZEÑSTWO WYNIKAJ CE Z NIEPRAWID OWEGO U YTKOWANIA URZ DZENIA Niew³aœciwe stosowanie sprzêtu mo e prowadziæ do œmierci lub kalectwa. Podczas malowania nale y zawsze wk³adaæ odpowiednie rêkawice, os³onê oczu oraz aparat oddechowy lub maskê. Nie uruchamiaæ urz¹dzenia ani nie wykonywaæ natryskiwania w pobli u dzieci. Dzieci powinno siê bezwzglêdnie trzymywaæ z dala od urz¹dzenia. Nie nale y przekraczaæ normalnego zasiêgu ani stawiaæ urz¹dzenia na niestabilnym pod³o u. Nale y zachowywaæ dobr¹ postawê i równowagê. Utrzymywaæ koncentracjê i skupiæ siê na wykonywanej czynnoœci. Nie obs³ugiwaæ sprzêtu w stanie zmêczenia lub pod wyp³ywem substancji odurzaj¹cych lub alkoholu. Stosowaæ wy³¹cznie w suchych pomieszczeniach. Nie nara aæ na dzia³anie wody ani deszczu. U ywaæ w dobrze oœwietlonych miejscach. 3A1474D 3

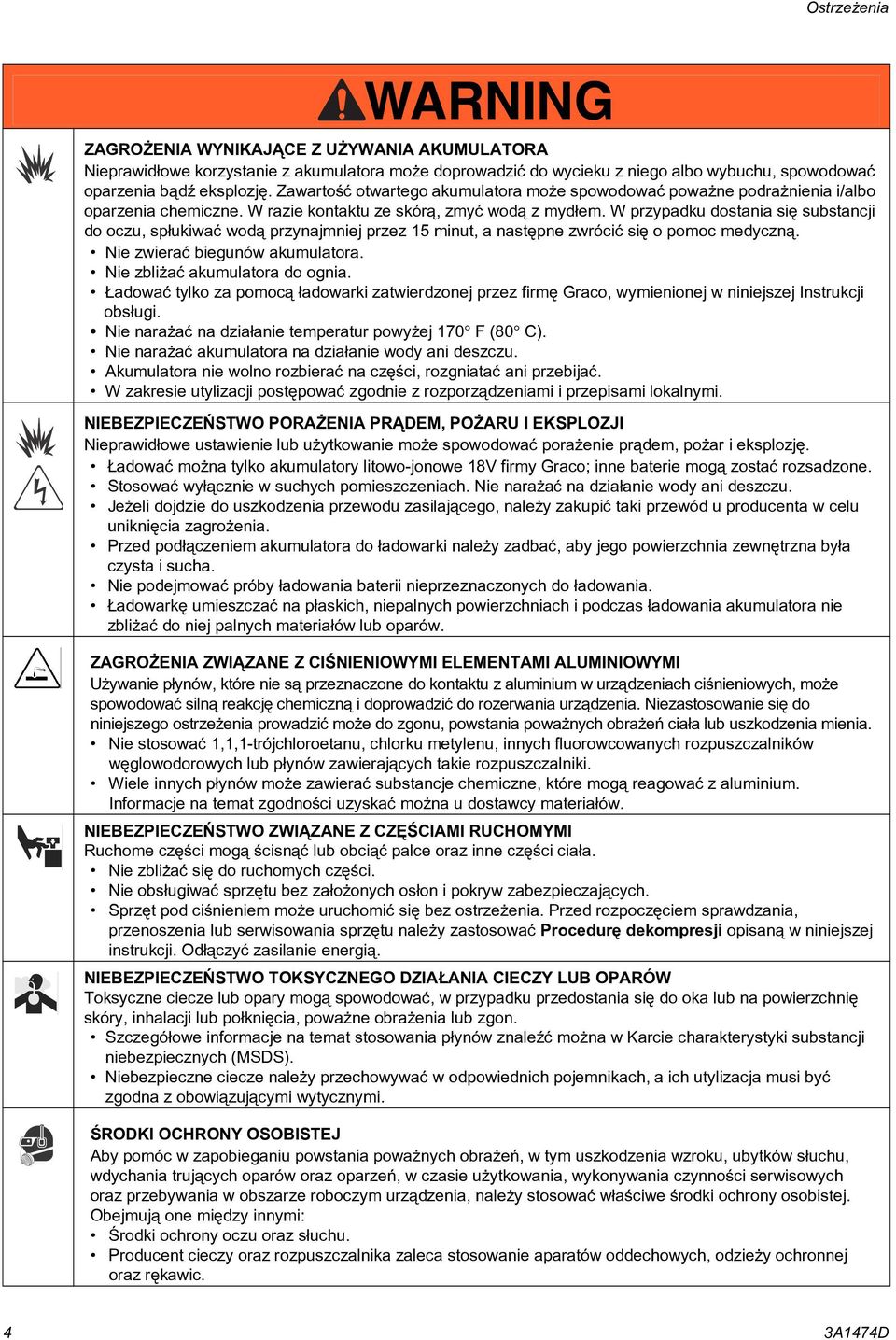

4 Ostrze enia WARNING ZAGRO ENIA WYNIKAJ CE Z U YWANIA AKUMULATORA Nieprawid³owe korzystanie z akumulatora mo e doprowadziæ do wycieku z niego albo wybuchu, spowodowaæ oparzenia b¹dÿ eksplozjê. Zawartoœæ otwartego akumulatora mo e spowodowaæ powa ne podra nienia i/albo oparzenia chemiczne. W razie kontaktu ze skór¹, zmyæ wod¹ z myd³em. W przypadku dostania siê substancji do oczu, sp³ukiwaæ wod¹ przynajmniej przez 15 minut, a nastêpne zwróciæ siê o pomoc medyczn¹. Nie zwieraæ biegunów akumulatora. Nie zbli aæ akumulatora do ognia. adowaæ tylko za pomoc¹ ³adowarki zatwierdzonej przez firmê Graco, wymienionej w niniejszej Instrukcji obs³ugi. Nie nara aæ na dzia³anie temperatur powy ej 170 F (80 C). Nie nara aæ akumulatora na dzia³anie wody ani deszczu. Akumulatora nie wolno rozbieraæ na czêœci, rozgniataæ ani przebijaæ. W zakresie utylizacji postêpowaæ zgodnie z rozporz¹dzeniami i przepisami lokalnymi. NIEBEZPIECZEÑSTWO PORA ENIA PR DEM, PO ARU I EKSPLOZJI Nieprawid³owe ustawienie lub u ytkowanie mo e spowodowaæ pora enie pr¹dem, po ar i eksplozjê. adowaæ mo na tylko akumulatory litowo-jonowe 18V firmy Graco; inne baterie mog¹ zostaæ rozsadzone. Stosowaæ wy³¹cznie w suchych pomieszczeniach. Nie nara aæ na dzia³anie wody ani deszczu. Je eli dojdzie do uszkodzenia przewodu zasilaj¹cego, nale y zakupiæ taki przewód u producenta w celu unikniêcia zagro enia. Przed pod³¹czeniem akumulatora do ³adowarki nale y zadbaæ, aby jego powierzchnia zewnêtrzna by³a czysta i sucha. Nie podejmowaæ próby ³adowania baterii nieprzeznaczonych do ³adowania. adowarkê umieszczaæ na p³askich, niepalnych powierzchniach i podczas ³adowania akumulatora nie zbli aæ do niej palnych materia³ów lub oparów. ZAGRO ENIA ZWI ZANE Z CIŒNIENIOWYMI ELEMENTAMI ALUMINIOWYMI U ywanie p³ynów, które nie s¹ przeznaczone do kontaktu z aluminium w urz¹dzeniach ciœnieniowych, mo e spowodowaæ siln¹ reakcjê chemiczn¹ i doprowadziæ do rozerwania urz¹dzenia. Niezastosowanie siê do niniejszego ostrze enia prowadziæ mo e do zgonu, powstania powa nych obra eñ cia³a lub uszkodzenia mienia. Nie stosowaæ 1,1,1-trójchloroetanu, chlorku metylenu, innych fluorowcowanych rozpuszczalników wêglowodorowych lub p³ynów zawieraj¹cych takie rozpuszczalniki. Wiele innych p³ynów mo e zawieraæ substancje chemiczne, które mog¹ reagowaæ z aluminium. Informacje na temat zgodnoœci uzyskaæ mo na u dostawcy materia³ów. NIEBEZPIECZEÑSTWO ZWI ZANE Z CZÊŒCIAMI RUCHOMYMI Ruchome czêœci mog¹ œcisn¹æ lub obci¹æ palce oraz inne czêœci cia³a. Nie zbli aæ siê do ruchomych czêœci. Nie obs³ugiwaæ sprzêtu bez za³o onych os³on i pokryw zabezpieczaj¹cych. Sprzêt pod ciœnieniem mo e uruchomiæ siê bez ostrze enia. Przed rozpoczêciem sprawdzania, przenoszenia lub serwisowania sprzêtu nale y zastosowaæ Procedurê dekompresji opisan¹ w niniejszej instrukcji. Od³¹czyæ zasilanie energi¹. NIEBEZPIECZEÑSTWO TOKSYCZNEGO DZIA ANIA CIECZY LUB OPARÓW Toksyczne ciecze lub opary mog¹ spowodowaæ, w przypadku przedostania siê do oka lub na powierzchniê skóry, inhalacji lub po³kniêcia, powa ne obra enia lub zgon. Szczegó³owe informacje na temat stosowania p³ynów znaleÿæ mo na w Karcie charakterystyki substancji niebezpiecznych (MSDS). Niebezpieczne ciecze nale y przechowywaæ w odpowiednich pojemnikach, a ich utylizacja musi byæ zgodna z obowi¹zuj¹cymi wytycznymi. ŒRODKI OCHRONY OSOBISTEJ Aby pomóc w zapobieganiu powstania powa nych obra eñ, w tym uszkodzenia wzroku, ubytków s³uchu, wdychania truj¹cych oparów oraz oparzeñ, w czasie u ytkowania, wykonywania czynnoœci serwisowych oraz przebywania w obszarze roboczym urz¹dzenia, nale y stosowaæ w³aœciwe œrodki ochrony osobistej. Obejmuj¹ one miêdzy innymi: Œrodki ochrony oczu oraz s³uchu. Producent cieczy oraz rozpuszczalnika zaleca stosowanie aparatów oddechowych, odzie y ochronnej oraz rêkawic. 4 3A1474D

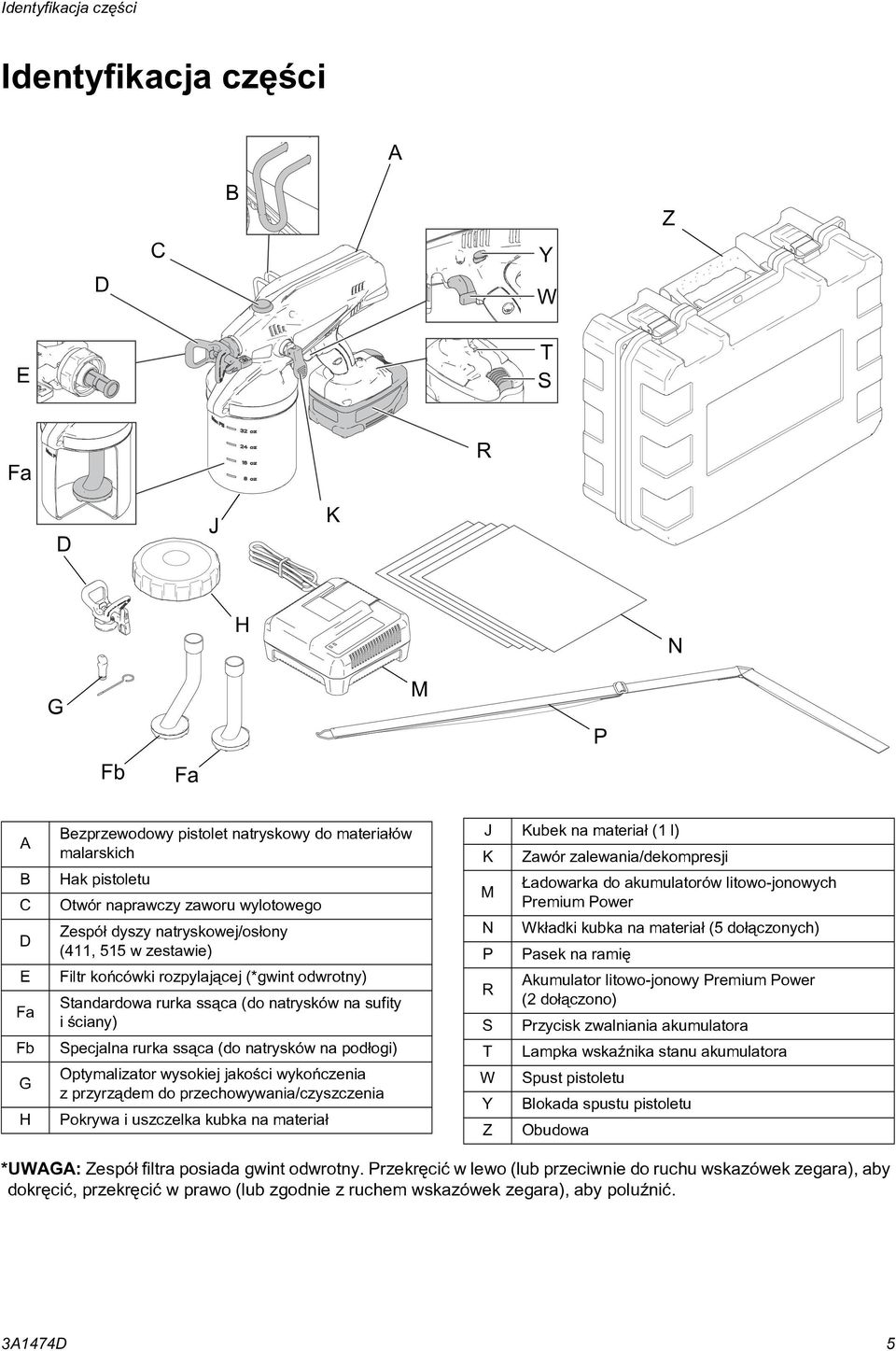

5 Identyfikacja czêœci Identyfikacja czêœci A D C B Y W Z E T S Fa R D J K ti15479a H N G M P Fb Fa A B C D E Fa Fb G H Bezprzewodowy pistolet natryskowy do materia³ów malarskich Hak pistoletu Otwór naprawczy zaworu wylotowego Zespó³ dyszy natryskowej/os³ony (411, 515 w zestawie) Filtr koñcówki rozpylaj¹cej (*gwint odwrotny) Standardowa rurka ss¹ca (do natrysków na sufity i œciany) Specjalna rurka ss¹ca (do natrysków na pod³ogi) Optymalizator wysokiej jakoœci wykoñczenia z przyrz¹dem do przechowywania/czyszczenia Pokrywa i uszczelka kubka na materia³ J Kubek na materia³ (1 l) K Zawór zalewania/dekompresji M N P R S T W Y Z adowarka do akumulatorów litowo-jonowych Premium Power Wk³adki kubka na materia³ (5 do³¹czonych) Pasek na ramiê Akumulator litowo-jonowy Premium Power (2 do³¹czono) Przycisk zwalniania akumulatora Lampka wskaÿnika stanu akumulatora Spust pistoletu Blokada spustu pistoletu Obudowa *UWAGA: Zespó³ filtra posiada gwint odwrotny. Przekrêciæ w lewo (lub przeciwnie do ruchu wskazówek zegara), aby dokrêciæ, przekrêciæ w prawo (lub zgodnie z ruchem wskazówek zegara), aby poluÿniæ. 3A1474D 5

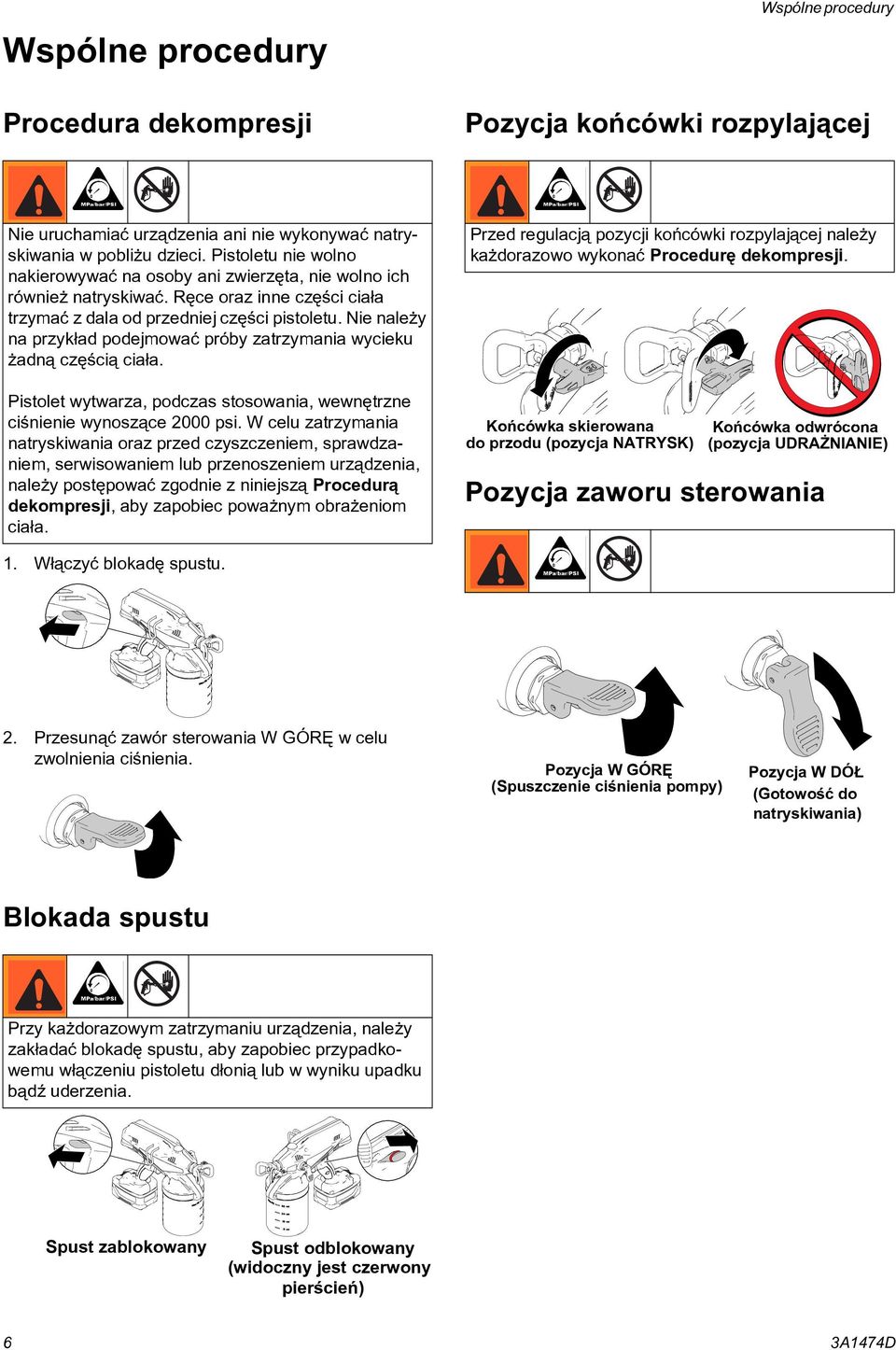

6 Wspólne procedury Wspólne procedury Procedura dekompresji Pozycja koñcówki rozpylaj¹cej Nie uruchamiaæ urz¹dzenia ani nie wykonywaæ natryskiwania w pobli u dzieci. Pistoletu nie wolno nakierowywaæ na osoby ani zwierzêta, nie wolno ich równie natryskiwaæ. Rêce oraz inne czêœci cia³a trzymaæ z dala od przedniej czêœci pistoletu. Nie nale y na przyk³ad podejmowaæ próby zatrzymania wycieku adn¹ czêœci¹ cia³a. Pistolet wytwarza, podczas stosowania, wewnêtrzne ciœnienie wynosz¹ce 2000 psi. W celu zatrzymania natryskiwania oraz przed czyszczeniem, sprawdzaniem, serwisowaniem lub przenoszeniem urz¹dzenia, nale y postêpowaæ zgodnie z niniejsz¹ Procedur¹ dekompresji, aby zapobiec powa nym obra eniom cia³a. Przed regulacj¹ pozycji koñcówki rozpylaj¹cej nale y ka dorazowo wykonaæ Procedurê dekompresji. ti14985a ti14991a Koñcówka skierowana do przodu (pozycja NATRYSK) Pozycja zaworu sterowania ti15510a Koñcówka odwrócona (pozycja UDRA NIANIE) 1. W³¹czyæ blokadê spustu. 2. Przesun¹æ zawór sterowania W GÓRÊ w celu zwolnienia ciœnienia. ti14999a ti14999a Pozycja W GÓRÊ (Spuszczenie ciœnienia pompy) ti15425a Pozycja W DÓ (Gotowoœæ do natryskiwania) Blokada spustu Przy ka dorazowym zatrzymaniu urz¹dzenia, nale y zak³adaæ blokadê spustu, aby zapobiec przypadkowemu w³¹czeniu pistoletu d³oni¹ lub w wyniku upadku b¹dÿ uderzenia. ti14994a Spust zablokowany ti14995a Spust odblokowany (widoczny jest czerwony pierœcieñ) 6 3A1474D

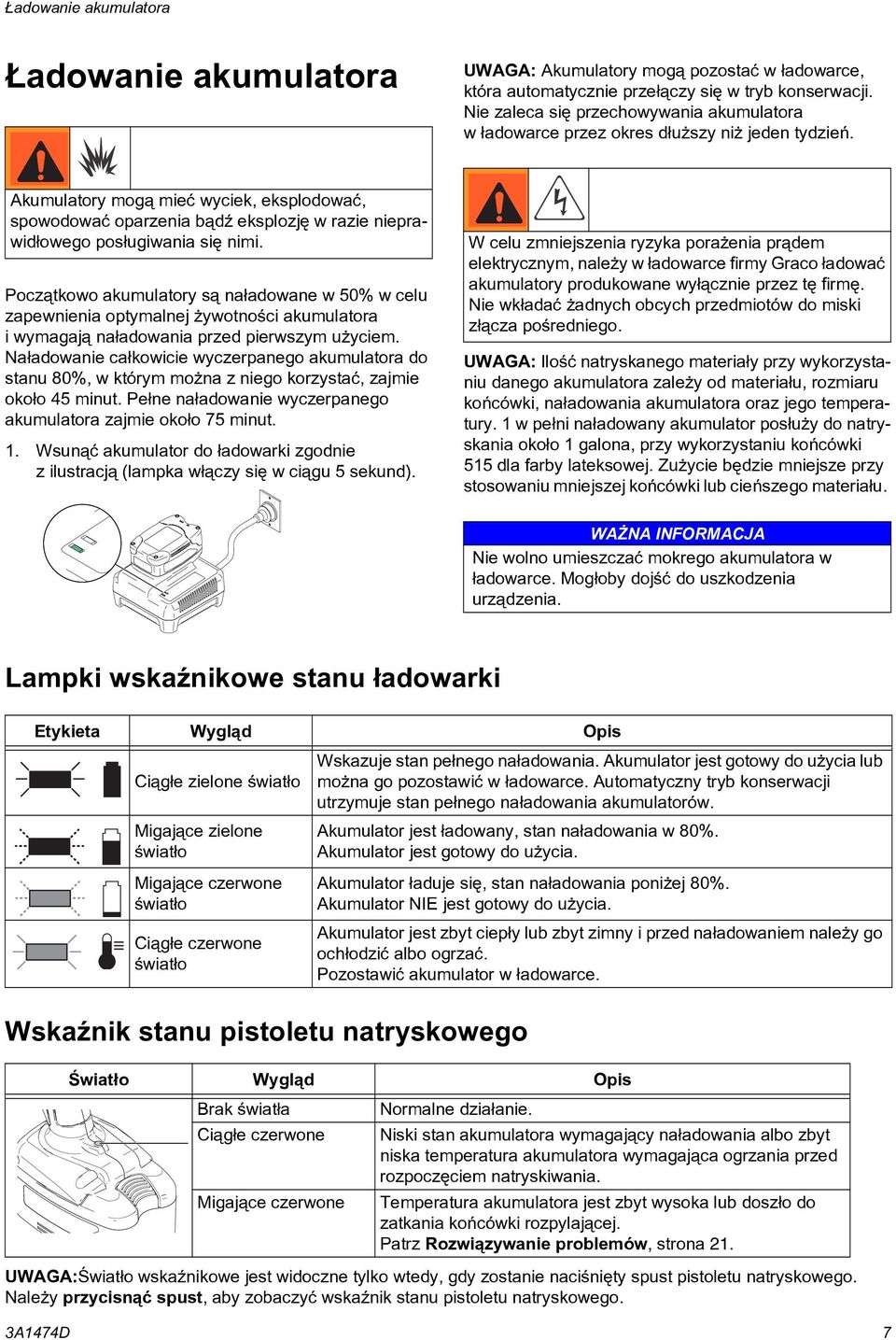

7 adowanie akumulatora adowanie akumulatora UWAGA: Akumulatory mog¹ pozostaæ w ³adowarce, która automatycznie prze³¹czy siê w tryb konserwacji. Nie zaleca siê przechowywania akumulatora w ³adowarce przez okres d³u szy ni jeden tydzieñ. Akumulatory mog¹ mieæ wyciek, eksplodowaæ, spowodowaæ oparzenia b¹dÿ eksplozjê w razie nieprawid³owego pos³ugiwania siê nimi. Pocz¹tkowo akumulatory s¹ na³adowane w 50% w celu zapewnienia optymalnej ywotnoœci akumulatora i wymagaj¹ na³adowania przed pierwszym u yciem. Na³adowanie ca³kowicie wyczerpanego akumulatora do stanu 80%, w którym mo na z niego korzystaæ, zajmie oko³o 45 minut. Pe³ne na³adowanie wyczerpanego akumulatora zajmie oko³o 75 minut. 1. Wsun¹æ akumulator do ³adowarki zgodnie z ilustracj¹ (lampka w³¹czy siê w ci¹gu 5 sekund). W celu zmniejszenia ryzyka pora enia pr¹dem elektrycznym, nale y w ³adowarce firmy Graco ³adowaæ akumulatory produkowane wy³¹cznie przez tê firmê. Nie wk³adaæ adnych obcych przedmiotów do miski z³¹cza poœredniego. UWAGA: Iloœæ natryskanego materia³y przy wykorzystaniu danego akumulatora zale y od materia³u, rozmiaru koñcówki, na³adowania akumulatora oraz jego temperatury. 1 w pe³ni na³adowany akumulator pos³u y do natryskania oko³o 1 galona, przy wykorzystaniu koñcówki 515 dla farby lateksowej. Zu ycie bêdzie mniejsze przy stosowaniu mniejszej koñcówki lub cieñszego materia³u. WA NA INFORMACJA Nie wolno umieszczaæ mokrego akumulatora w ³adowarce. Mog³oby dojœæ do uszkodzenia urz¹dzenia. ti14990 Lampki wskaÿnikowe stanu ³adowarki Etykieta Wygl¹d Opis Ci¹g³e zielone œwiat³o Migaj¹ce zielone œwiat³o Wskazuje stan pe³nego na³adowania. Akumulator jest gotowy do u ycia lub mo na go pozostawiæ w ³adowarce. Automatyczny tryb konserwacji utrzymuje stan pe³nego na³adowania akumulatorów. Akumulator jest ³adowany, stan na³adowania w 80%. Akumulator jest gotowy do u ycia. Migaj¹ce czerwone œwiat³o Ci¹g³e czerwone œwiat³o Akumulator ³aduje siê, stan na³adowania poni ej 80%. Akumulator NIE jest gotowy do u ycia. Akumulator jest zbyt ciep³y lub zbyt zimny i przed na³adowaniem nale y go och³odziæ albo ogrzaæ. Pozostawiæ akumulator w ³adowarce. WskaŸnik stanu pistoletu natryskowego Œwiat³o Wygl¹d Opis Brak œwiat³a Normalne dzia³anie. Ci¹g³e czerwone Niski stan akumulatora wymagaj¹cy na³adowania albo zbyt niska temperatura akumulatora wymagaj¹ca ogrzania przed rozpoczêciem natryskiwania. Migaj¹ce czerwone Temperatura akumulatora jest zbyt wysoka lub dosz³o do zatkania koñcówki rozpylaj¹cej. Patrz Rozwi¹zywanie problemów, strona 21. UWAGA:Œwiat³o wskaÿnikowe jest widoczne tylko wtedy, gdy zostanie naciœniêty spust pistoletu natryskowego. Nale y przycisn¹æ spust, aby zobaczyæ wskaÿnik stanu pistoletu natryskowego. 3A1474D 7

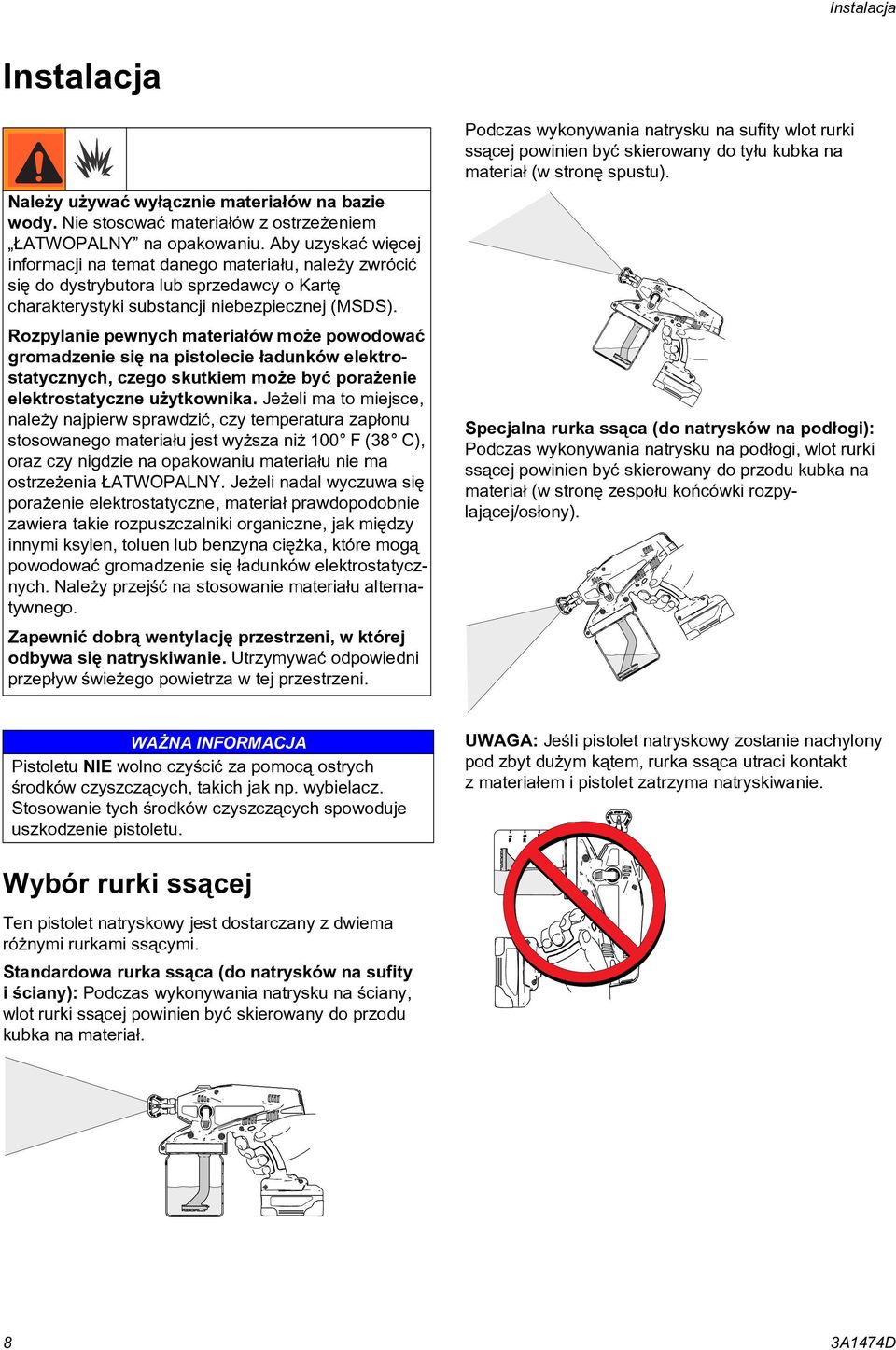

8 Instalacja Instalacja Nale y u ywaæ wy³¹cznie materia³ów na bazie wody. Nie stosowaæ materia³ów z ostrze eniem ATWOPALNY na opakowaniu. Aby uzyskaæ wiêcej informacji na temat danego materia³u, nale y zwróciæ siê do dystrybutora lub sprzedawcy o Kartê charakterystyki substancji niebezpiecznej (MSDS). Rozpylanie pewnych materia³ów mo e powodowaæ gromadzenie siê na pistolecie ³adunków elektrostatycznych, czego skutkiem mo e byæ pora enie elektrostatyczne u ytkownika. Je eli ma to miejsce, nale y najpierw sprawdziæ, czy temperatura zap³onu stosowanego materia³u jest wy sza ni 100 F (38 C), oraz czy nigdzie na opakowaniu materia³u nie ma ostrze enia ATWOPALNY. Je eli nadal wyczuwa siê pora enie elektrostatyczne, materia³ prawdopodobnie zawiera takie rozpuszczalniki organiczne, jak miêdzy innymi ksylen, toluen lub benzyna ciê ka, które mog¹ powodowaæ gromadzenie siê ³adunków elektrostatycznych. Nale y przejœæ na stosowanie materia³u alternatywnego. Zapewniæ dobr¹ wentylacjê przestrzeni, w której odbywa siê natryskiwanie. Utrzymywaæ odpowiedni przep³yw œwie ego powietrza w tej przestrzeni. Podczas wykonywania natrysku na sufity wlot rurki ss¹cej powinien byæ skierowany do ty³u kubka na materia³ (w stronê spustu). ti15475a Specjalna rurka ss¹ca (do natrysków na pod³ogi): Podczas wykonywania natrysku na pod³ogi, wlot rurki ss¹cej powinien byæ skierowany do przodu kubka na materia³ (w stronê zespo³u koñcówki rozpylaj¹cej/os³ony). ti15477a WA NA INFORMACJA Pistoletu NIE wolno czyœciæ za pomoc¹ ostrych œrodków czyszcz¹cych, takich jak np. wybielacz. Stosowanie tych œrodków czyszcz¹cych spowoduje uszkodzenie pistoletu. UWAGA: Jeœli pistolet natryskowy zostanie nachylony pod zbyt du ym k¹tem, rurka ss¹ca utraci kontakt z materia³em i pistolet zatrzyma natryskiwanie. Wybór rurki ss¹cej Ten pistolet natryskowy jest dostarczany z dwiema ró nymi rurkami ss¹cymi. Standardowa rurka ss¹ca (do natrysków na sufity i œciany): Podczas wykonywania natrysku na œciany, wlot rurki ss¹cej powinien byæ skierowany do przodu kubka na materia³. ti15511a ti15476a 8 3A1474D

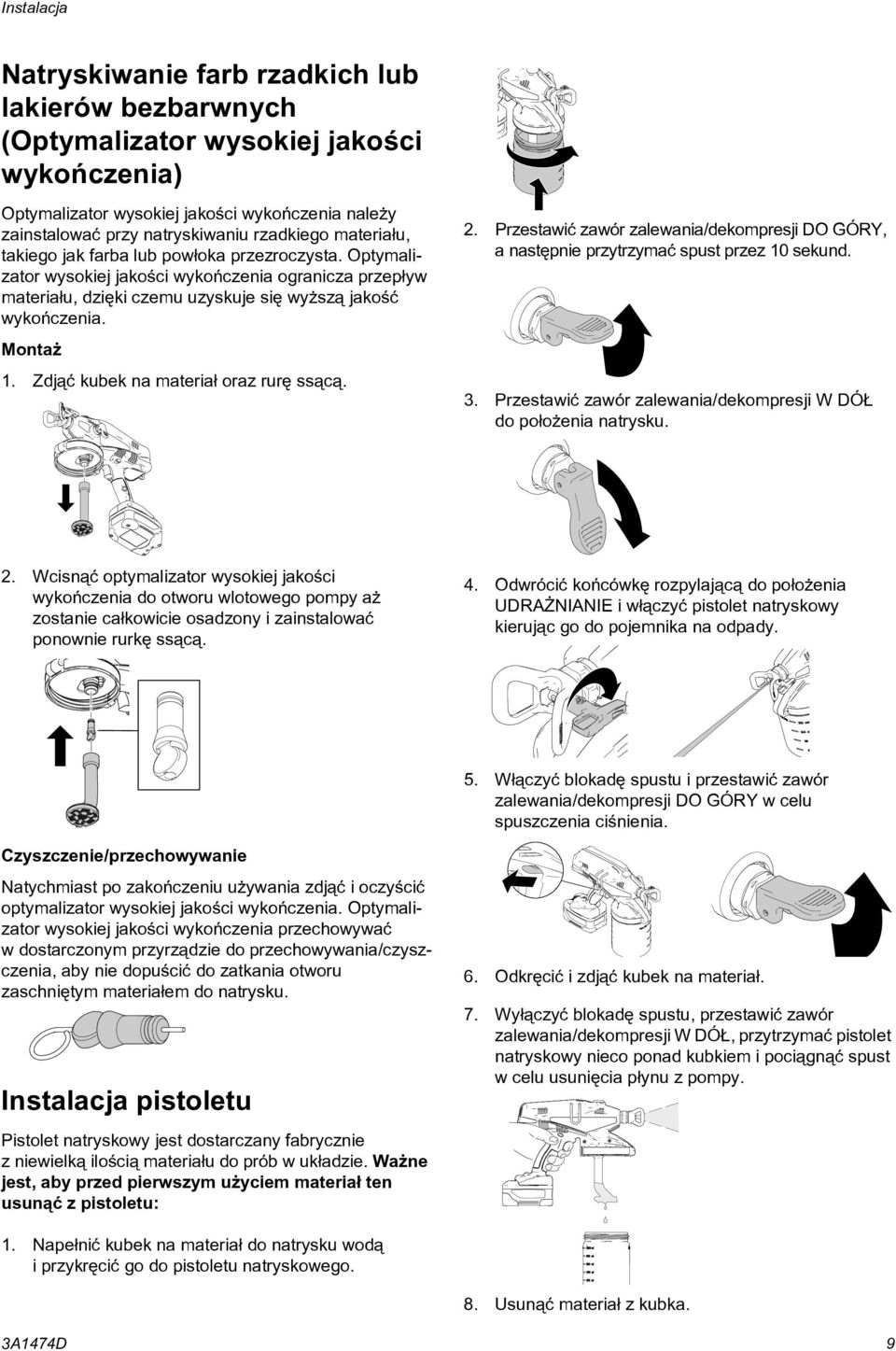

9 Instalacja Natryskiwanie farb rzadkich lub lakierów bezbarwnych (Optymalizator wysokiej jakoœci wykoñczenia) Optymalizator wysokiej jakoœci wykoñczenia nale y zainstalowaæ przy natryskiwaniu rzadkiego materia³u, takiego jak farba lub pow³oka przezroczysta. Optymalizator wysokiej jakoœci wykoñczenia ogranicza przep³yw materia³u, dziêki czemu uzyskuje siê wy sz¹ jakoœæ wykoñczenia. Monta 1. Zdj¹æ kubek na materia³ oraz rurê ss¹c¹. ti14992a 2. Przestawiæ zawór zalewania/dekompresji DO GÓRY, a nastêpnie przytrzymaæ spust przez 10 sekund. ti14999a 3. Przestawiæ zawór zalewania/dekompresji W DÓ do po³o enia natrysku. ti15440a 2. Wcisn¹æ optymalizator wysokiej jakoœci wykoñczenia do otworu wlotowego pompy a zostanie ca³kowicie osadzony i zainstalowaæ ponownie rurkê ss¹c¹. ti15425a 4. Odwróciæ koñcówkê rozpylaj¹c¹ do po³o enia UDRA NIANIE i w³¹czyæ pistolet natryskowy kieruj¹c go do pojemnika na odpady. ti15473a Czyszczenie/przechowywanie Natychmiast po zakoñczeniu u ywania zdj¹æ i oczyœciæ optymalizator wysokiej jakoœci wykoñczenia. Optymalizator wysokiej jakoœci wykoñczenia przechowywaæ w dostarczonym przyrz¹dzie do przechowywania/czyszczenia, aby nie dopuœciæ do zatkania otworu zaschniêtym materia³em do natrysku. Instalacja pistoletu Pistolet natryskowy jest dostarczany fabrycznie z niewielk¹ iloœci¹ materia³u do prób w uk³adzie. Wa ne jest, aby przed pierwszym u yciem materia³ ten usun¹æ z pistoletu: 1. Nape³niæ kubek na materia³ do natrysku wod¹ i przykrêciæ go do pistoletu natryskowego. 5. W³¹czyæ blokadê spustu i przestawiæ zawór zalewania/dekompresji DO GÓRY w celu spuszczenia ciœnienia. ti14994a 6. Odkrêciæ i zdj¹æ kubek na materia³. 7. Wy³¹czyæ blokadê spustu, przestawiæ zawór zalewania/dekompresji W DÓ, przytrzymaæ pistolet natryskowy nieco ponad kubkiem i poci¹gn¹æ spust w celu usuniêcia p³ynu z pompy. ti15478a 8. Usun¹æ materia³ z kubka. ti15491 ti14999a 3A1474D 9

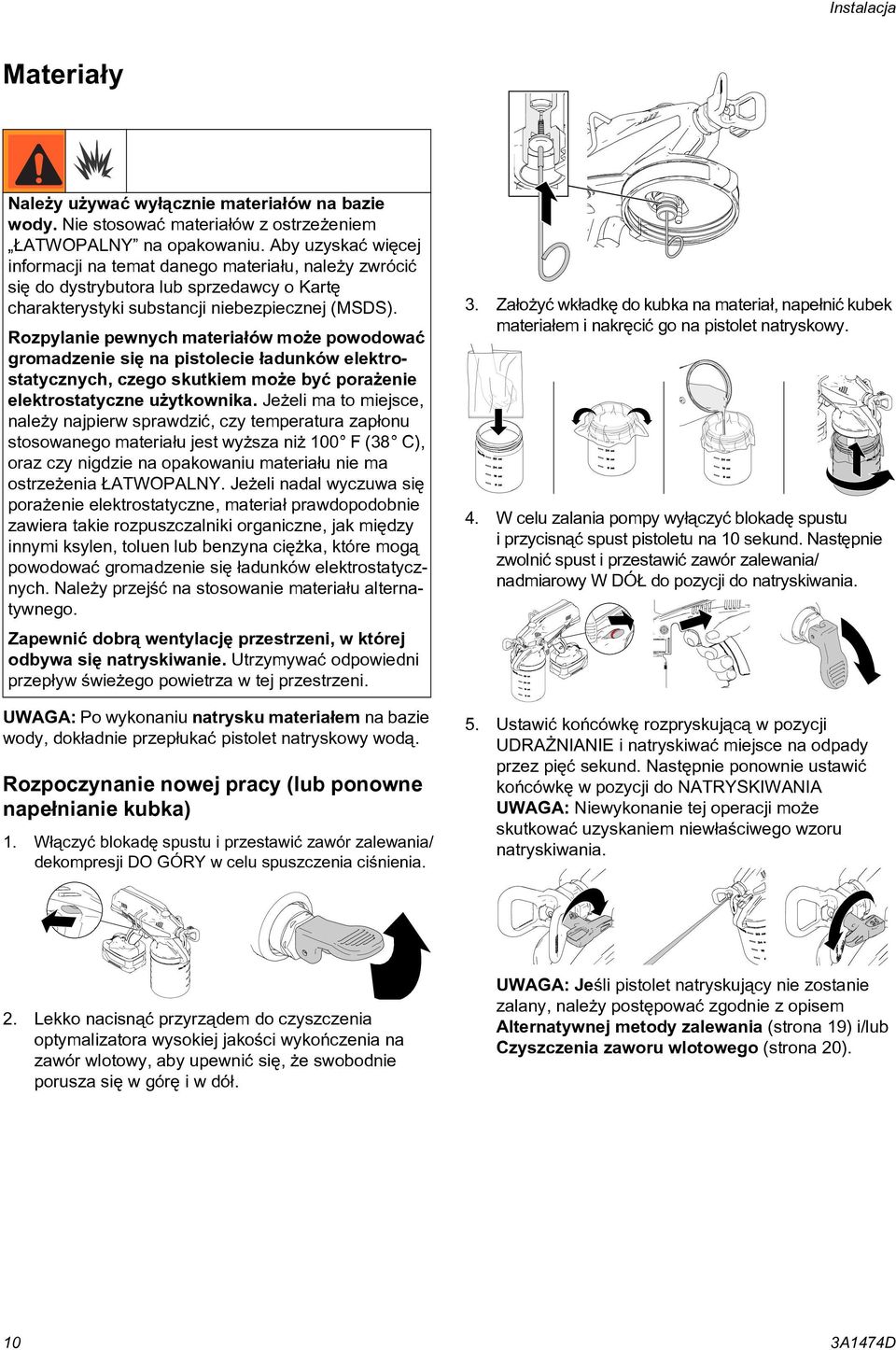

10 Instalacja Materia³y Nale y u ywaæ wy³¹cznie materia³ów na bazie wody. Nie stosowaæ materia³ów z ostrze eniem ATWOPALNY na opakowaniu. Aby uzyskaæ wiêcej informacji na temat danego materia³u, nale y zwróciæ siê do dystrybutora lub sprzedawcy o Kartê charakterystyki substancji niebezpiecznej (MSDS). Rozpylanie pewnych materia³ów mo e powodowaæ gromadzenie siê na pistolecie ³adunków elektrostatycznych, czego skutkiem mo e byæ pora enie elektrostatyczne u ytkownika. Je eli ma to miejsce, nale y najpierw sprawdziæ, czy temperatura zap³onu stosowanego materia³u jest wy sza ni 100 F (38 C), oraz czy nigdzie na opakowaniu materia³u nie ma ostrze enia ATWOPALNY. Je eli nadal wyczuwa siê pora enie elektrostatyczne, materia³ prawdopodobnie zawiera takie rozpuszczalniki organiczne, jak miêdzy innymi ksylen, toluen lub benzyna ciê ka, które mog¹ powodowaæ gromadzenie siê ³adunków elektrostatycznych. Nale y przejœæ na stosowanie materia³u alternatywnego. Zapewniæ dobr¹ wentylacjê przestrzeni, w której odbywa siê natryskiwanie. Utrzymywaæ odpowiedni przep³yw œwie ego powietrza w tej przestrzeni. UWAGA: Po wykonaniu natrysku materia³em na bazie wody, dok³adnie przep³ukaæ pistolet natryskowy wod¹. Rozpoczynanie nowej pracy (lub ponowne nape³nianie kubka) 1. W³¹czyæ blokadê spustu i przestawiæ zawór zalewania/ dekompresji DO GÓRY w celu spuszczenia ciœnienia. 3. Za³o yæ wk³adkê do kubka na materia³, nape³niæ kubek materia³em i nakrêciæ go na pistolet natryskowy. 4. W celu zalania pompy wy³¹czyæ blokadê spustu i przycisn¹æ spust pistoletu na 10 sekund. Nastêpnie zwolniæ spust i przestawiæ zawór zalewania/ nadmiarowy W DÓ do pozycji do natryskiwania. ti14995a ti15474a ti15418a ti15425a 5. Ustawiæ koñcówkê rozpryskuj¹c¹ w pozycji UDRA NIANIE i natryskiwaæ miejsce na odpady przez piêæ sekund. Nastêpnie ponownie ustawiæ koñcówkê w pozycji do NATRYSKIWANIA UWAGA: Niewykonanie tej operacji mo e skutkowaæ uzyskaniem niew³aœciwego wzoru natryskiwania. ti14994a ti14999a 2. Lekko nacisn¹æ przyrz¹dem do czyszczenia optymalizatora wysokiej jakoœci wykoñczenia na zawór wlotowy, aby upewniæ siê, e swobodnie porusza siê w górê i w dó³. UWAGA: Jeœli pistolet natryskuj¹cy nie zostanie zalany, nale y postêpowaæ zgodnie z opisem Alternatywnej metody zalewania (strona 19) i/lub Czyszczenia zaworu wlotowego (strona 20). 10 3A1474D

11 Instalacja Zainstalowaæ zespó³ dyszy z os³on¹ (jeœli nie zosta³ jeszcze zainstalowany) Tabela wyboru koñcówki odwróconej MATERIA Y *Cienkie Œrednie Ciê kie Rzadkie farby, farby pó³przezroczyste Emalia, farba sta³a, cienki lateks Ciê ki lateks 211, , , 515, 517 *Zainstalowaæ optymalizator wysokiej jakoœci wykoñczenia, patrz strona 9. WA NA INFORMACJA Koñcówka jest w sposób trwa³y przymocowana do zespo³u koñcówki rozpylaj¹cej/os³ony. Próba wymontowania spowoduje uszkodzenie zespo³u. Zak³adanie paska na ramiê 1. Zaczepiæ metalowe oczko z ty³u pistoletu natryskowego. 2. Otworzyæ koniec paska z rzepem, nastêpnie przewlec go przez otwór pod koñcówk¹ pistoletu. 1. W³¹czyæ blokadê spustu i przestawiæ zawór zalewania/dekompresji DO GÓRY w celu spuszczenia ciœnienia. Nastêpnie zdj¹æ zespó³ dyszy/os³ony. ti14994a ti14999a 2. W zespole koñcówki rozpylaj¹cej/os³ony zainstalowaæ filtr (zadbaæ o pe³ne osadzenie filtra w pistolecie). UWAGA: Zespó³ filtra posiada gwint odwrotny. Aby za³o yæ filtr, nale y przekrêciæ go w lew¹ stronê (lub w kierunku przeciwnym do ruchu wskazówek zegara). Aby go wyj¹æ, nale y przekrêciæ go w praw¹ stronê (lub w kierunku zgodnym z ruchem wskazówek zegara). 3. Skierowaæ go w górê przez metalowy trójk¹t, nastêpnie z³o yæ i przymocowaæ rzep do paska. ti14775a WA NA INFORMACJA Upewniæ siê, czy filtr jest dok³adnie przykrêcony do zespo³u koñcówki rozpylaj¹cej/os³ony, aby zapobiec uszkodzeniom. 3. Wkrêciæ zespó³ koñcówki rozpylaj¹cej/os³ony do pistoletu natryskowego. Dokrêcaæ nakrêtkê zabezpieczaj¹c¹ a do ca³kowitego nakrêcenia na pistolet. 3A1474D 11

12 Instalacja Podstawowe techniki natrysku UWAGA: Przed rozpoczêciem pracy nale y na kawa³ku tektury przeæwiczyæ poni sze podstawowe techniki natryskiwania. Wszelkie przedmioty, które nie maj¹ zostaæ pomalowane, a znajduj¹ siê w obszarze pokrywanej powierzchni, nale y nakryæ lub usun¹æ. Pistolet trzymaæ przynajmniej 25 cm (10 cali) od powierzchni i odpowiednio wyregulowaæ w celu uzyskania po ¹danych wyników. Skierowaæ pistolet bezpoœrednio na powierzchniê. Odchylenie pistoletu od k¹ta prostego spowoduje nierównomierne wykoñczenie. (25 cm) 10 cali grube równomierne wykoñczenie nierównomierne wykoñczenie cienkie ti14780a Zgi¹æ przegub w celu utrzymywania prostopad³ego u³o enia pistoletu natryskowego. Zmiana pozycji pistoletu z ustawienia prostopad³ego do natryskiwania pod k¹tem spowoduje nierównomierne wykoñczenie. równomierne wykoñczenie cienkie grube cienkie Operowanie spustem pistoletu natryskowego Aby uzyskaæ równomierne natryskiwanie, nacisn¹æ spust po rozpoczêciu ruchu. Zwolniæ spust przed zakoñczeniem ruchu. Pistolet musi byæ przemieszczany, gdy spust jest poci¹gany i zwalniany. ti14988a Rozpocz¹æ ruch Nacisn¹æ spust Zwolniæ spust Nakierowywanie pistoletu natryskowego Wymierzyæ koñcówkê rozpylaj¹c¹ pistoletu w doln¹ krawêdÿ poprzedniego ruchu, nak³adaj¹c na siebie po³owy kolejnych ruchów. ti14986a ti14987a UWAGA: Szybkoœæ przemieszczania pistoletu natryskowego ma wp³yw na sposób nak³adania rozpylanego strumienia. Jeœli wystêpuj¹ pulsacje materia³u, pistolet jest przemieszczany zbyt szybko. Jeœli materia³ spada kroplami, pistolet jest przemieszczany zbyt wolno. Patrz Rozwi¹zywanie problemów, strona 21. ti14782a 12 3A1474D

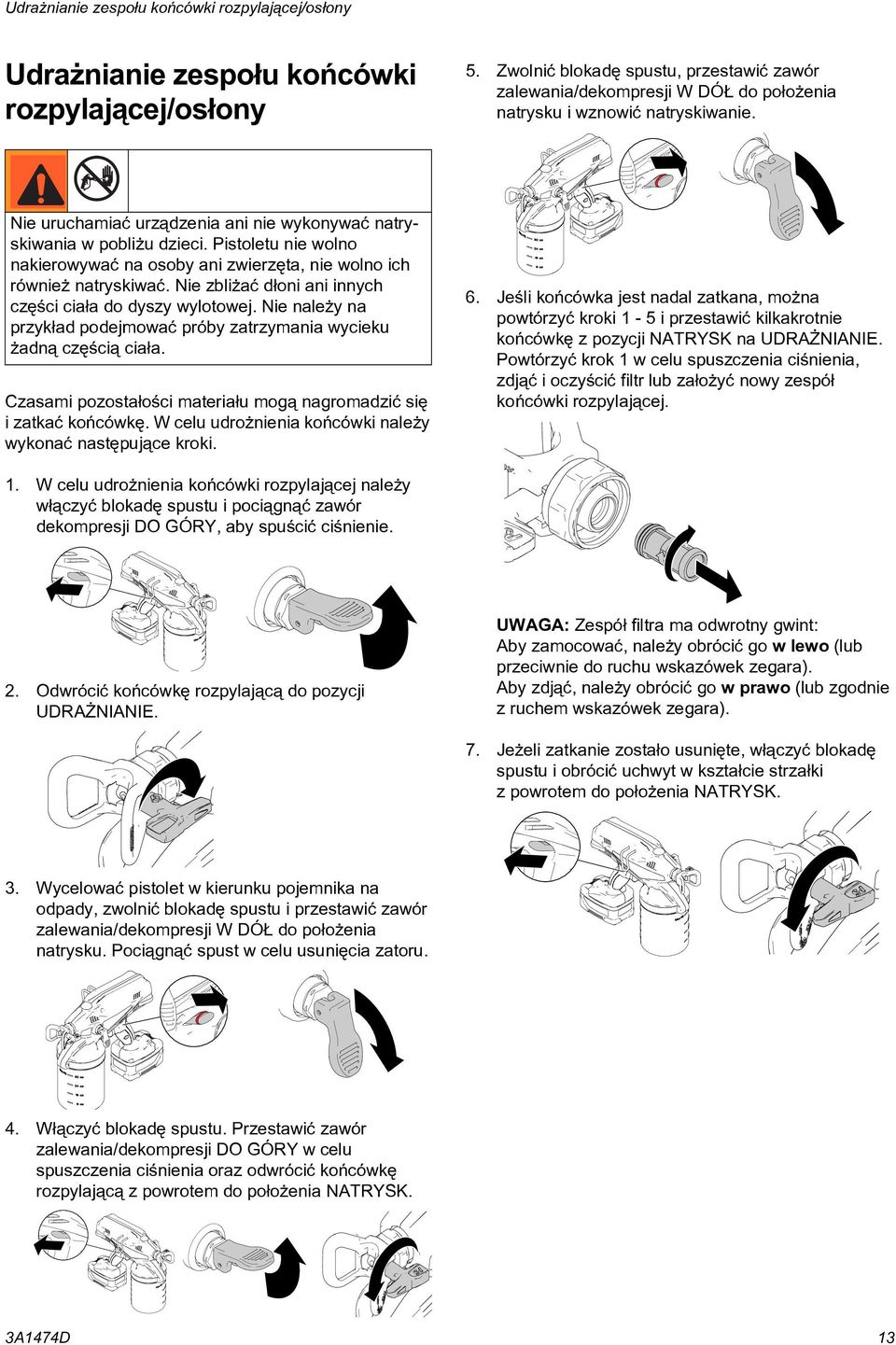

13 Udra nianie zespo³u koñcówki rozpylaj¹cej/os³ony Udra nianie zespo³u koñcówki rozpylaj¹cej/os³ony 5. Zwolniæ blokadê spustu, przestawiæ zawór zalewania/dekompresji W DÓ do po³o enia natrysku i wznowiæ natryskiwanie. Nie uruchamiaæ urz¹dzenia ani nie wykonywaæ natryskiwania w pobli u dzieci. Pistoletu nie wolno nakierowywaæ na osoby ani zwierzêta, nie wolno ich równie natryskiwaæ. Nie zbli aæ d³oni ani innych czêœci cia³a do dyszy wylotowej. Nie nale y na przyk³ad podejmowaæ próby zatrzymania wycieku adn¹ czêœci¹ cia³a. Czasami pozosta³oœci materia³u mog¹ nagromadziæ siê i zatkaæ koñcówkê. W celu udro nienia koñcówki nale y wykonaæ nastêpuj¹ce kroki. ti14995a ti15425a 6. Jeœli koñcówka jest nadal zatkana, mo na powtórzyæ kroki 1-5 i przestawiæ kilkakrotnie koñcówkê z pozycji NATRYSK na UDRA NIANIE. Powtórzyæ krok 1 w celu spuszczenia ciœnienia, zdj¹æ i oczyœciæ filtr lub za³o yæ nowy zespó³ koñcówki rozpylaj¹cej. 1. W celu udro nienia koñcówki rozpylaj¹cej nale y w³¹czyæ blokadê spustu i poci¹gn¹æ zawór dekompresji DO GÓRY, aby spuœciæ ciœnienie. ti14989a ti14994a ti14999a 2. Odwróciæ koñcówkê rozpylaj¹c¹ do pozycji UDRA NIANIE. UWAGA: Zespó³ filtra ma odwrotny gwint: Aby zamocowaæ, nale y obróciæ go w lewo (lub przeciwnie do ruchu wskazówek zegara). Aby zdj¹æ, nale y obróciæ go w prawo (lub zgodnie z ruchem wskazówek zegara). 7. Je eli zatkanie zosta³o usuniête, w³¹czyæ blokadê spustu i obróciæ uchwyt w kszta³cie strza³ki z powrotem do po³o enia NATRYSK. 3. Wycelowaæ pistolet w kierunku pojemnika na odpady, zwolniæ blokadê spustu i przestawiæ zawór zalewania/dekompresji W DÓ do po³o enia natrysku. Poci¹gn¹æ spust w celu usuniêcia zatoru. ti14994a ti14985a ti14995a ti15425a 4. W³¹czyæ blokadê spustu. Przestawiæ zawór zalewania/dekompresji DO GÓRY w celu spuszczenia ciœnienia oraz odwróciæ koñcówkê rozpylaj¹c¹ z powrotem do po³o enia NATRYSK. ti14994a ti14999a 3A1474D 13

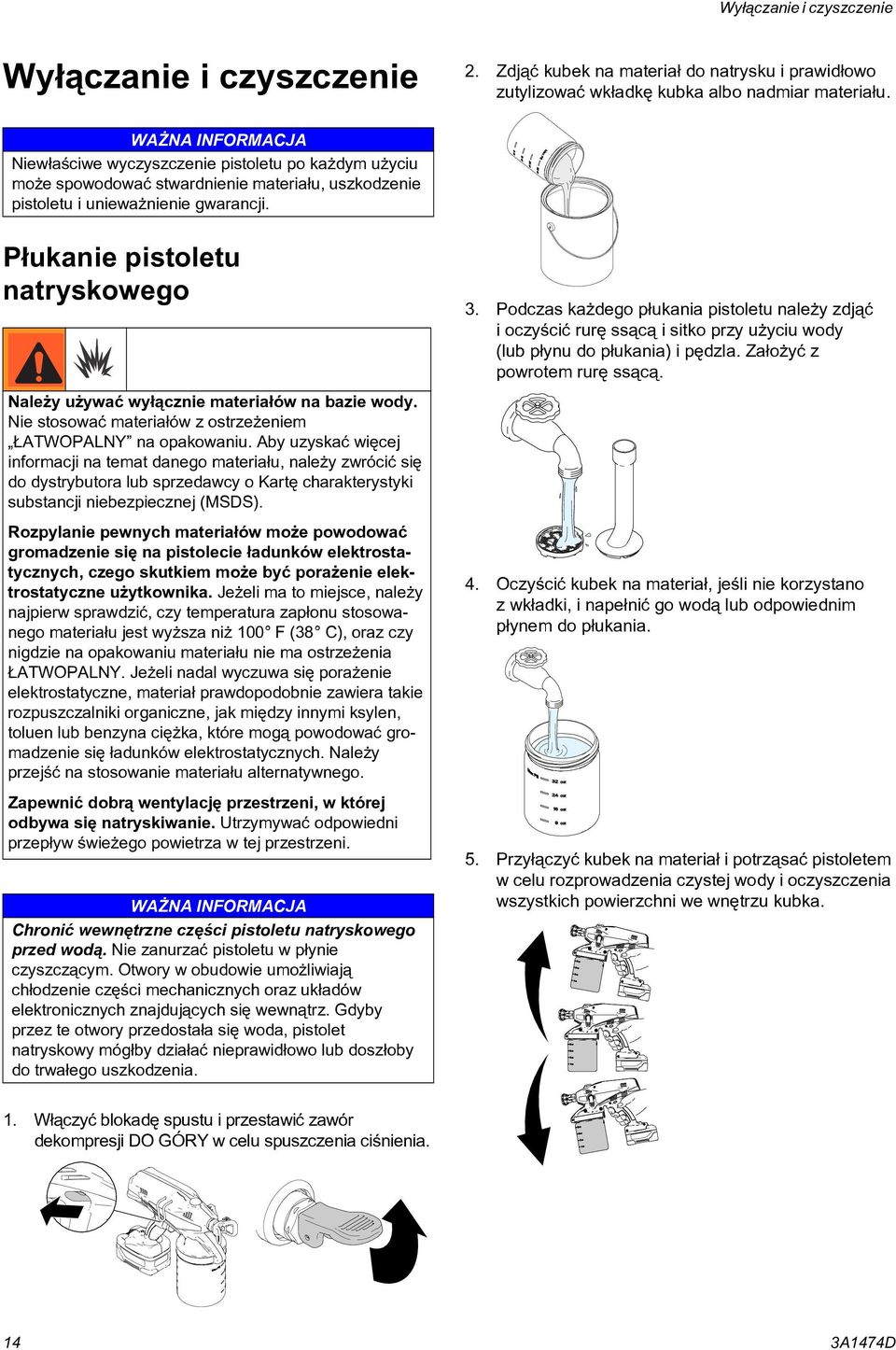

14 Wy³¹czanie i czyszczenie Wy³¹czanie i czyszczenie 2. Zdj¹æ kubek na materia³ do natrysku i prawid³owo zutylizowaæ wk³adkê kubka albo nadmiar materia³u. WA NA INFORMACJA Niew³aœciwe wyczyszczenie pistoletu po ka dym u yciu mo e spowodowaæ stwardnienie materia³u, uszkodzenie pistoletu i uniewa nienie gwarancji. P³ukanie pistoletu natryskowego Nale y u ywaæ wy³¹cznie materia³ów na bazie wody. Nie stosowaæ materia³ów z ostrze eniem ATWOPALNY na opakowaniu. Aby uzyskaæ wiêcej informacji na temat danego materia³u, nale y zwróciæ siê do dystrybutora lub sprzedawcy o Kartê charakterystyki substancji niebezpiecznej (MSDS). Rozpylanie pewnych materia³ów mo e powodowaæ gromadzenie siê na pistolecie ³adunków elektrostatycznych, czego skutkiem mo e byæ pora enie elektrostatyczne u ytkownika. Je eli ma to miejsce, nale y najpierw sprawdziæ, czy temperatura zap³onu stosowanego materia³u jest wy sza ni 100 F (38 C), oraz czy nigdzie na opakowaniu materia³u nie ma ostrze enia ATWOPALNY. Je eli nadal wyczuwa siê pora enie elektrostatyczne, materia³ prawdopodobnie zawiera takie rozpuszczalniki organiczne, jak miêdzy innymi ksylen, toluen lub benzyna ciê ka, które mog¹ powodowaæ gromadzenie siê ³adunków elektrostatycznych. Nale y przejœæ na stosowanie materia³u alternatywnego. Zapewniæ dobr¹ wentylacjê przestrzeni, w której odbywa siê natryskiwanie. Utrzymywaæ odpowiedni przep³yw œwie ego powietrza w tej przestrzeni. WA NA INFORMACJA Chroniæ wewnêtrzne czêœci pistoletu natryskowego przed wod¹. Nie zanurzaæ pistoletu w p³ynie czyszcz¹cym. Otwory w obudowie umo liwiaj¹ ch³odzenie czêœci mechanicznych oraz uk³adów elektronicznych znajduj¹cych siê wewn¹trz. Gdyby przez te otwory przedosta³a siê woda, pistolet natryskowy móg³by dzia³aæ nieprawid³owo lub dosz³oby do trwa³ego uszkodzenia. ti15000a 3. Podczas ka dego p³ukania pistoletu nale y zdj¹æ i oczyœciæ rurê ss¹c¹ i sitko przy u yciu wody (lub p³ynu do p³ukania) i pêdzla. Za³o yæ z powrotem rurê ss¹c¹. 4. Oczyœciæ kubek na materia³, jeœli nie korzystano z wk³adki, i nape³niæ go wod¹ lub odpowiednim p³ynem do p³ukania. ti15001a ti15002a 5. Przy³¹czyæ kubek na materia³ i potrz¹saæ pistoletem w celu rozprowadzenia czystej wody i oczyszczenia wszystkich powierzchni we wnêtrzu kubka. 1. W³¹czyæ blokadê spustu i przestawiæ zawór dekompresji DO GÓRY w celu spuszczenia ciœnienia. ti15441a ti14994a ti14999a 14 3A1474D

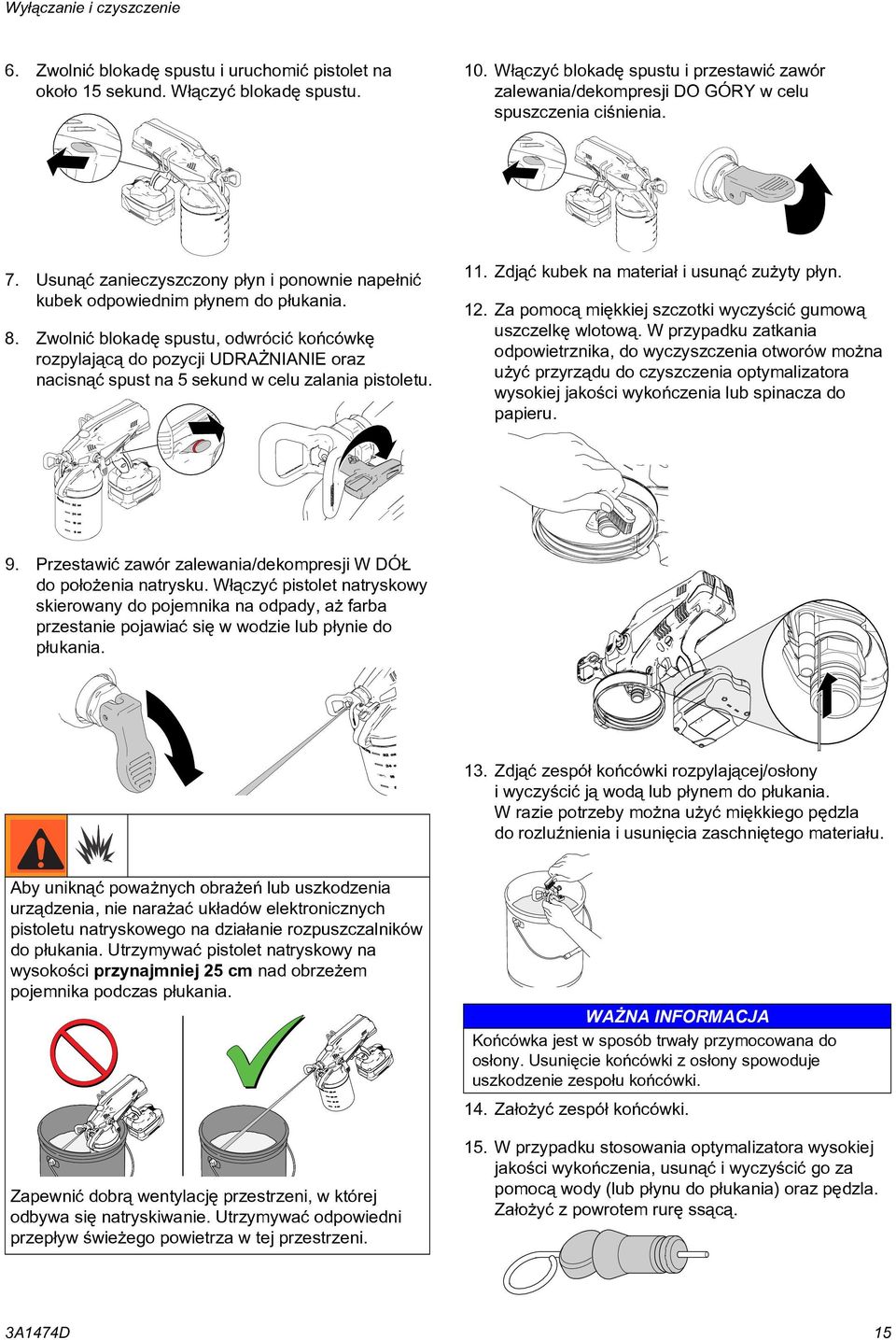

15 Wy³¹czanie i czyszczenie 6. Zwolniæ blokadê spustu i uruchomiæ pistolet na oko³o 15 sekund. W³¹czyæ blokadê spustu. 10. W³¹czyæ blokadê spustu i przestawiæ zawór zalewania/dekompresji DO GÓRY w celu spuszczenia ciœnienia. ti14994a 7. Usun¹æ zanieczyszczony p³yn i ponownie nape³niæ kubek odpowiednim p³ynem do p³ukania. 8. Zwolniæ blokadê spustu, odwróciæ koñcówkê rozpylaj¹c¹ do pozycji UDRA NIANIE oraz nacisn¹æ spust na 5 sekund w celu zalania pistoletu. ti14994a 11. Zdj¹æ kubek na materia³ i usun¹æ zu yty p³yn. 12. Za pomoc¹ miêkkiej szczotki wyczyœciæ gumow¹ uszczelkê wlotow¹. W przypadku zatkania odpowietrznika, do wyczyszczenia otworów mo na u yæ przyrz¹du do czyszczenia optymalizatora wysokiej jakoœci wykoñczenia lub spinacza do papieru. ti14995a ti14991a 9. Przestawiæ zawór zalewania/dekompresji W DÓ do po³o enia natrysku. W³¹czyæ pistolet natryskowy skierowany do pojemnika na odpady, a farba przestanie pojawiaæ siê w wodzie lub p³ynie do p³ukania. ti15425a ti15491a 13. Zdj¹æ zespó³ koñcówki rozpylaj¹cej/os³ony i wyczyœciæ j¹ wod¹ lub p³ynem do p³ukania. W razie potrzeby mo na u yæ miêkkiego pêdzla do rozluÿnienia i usuniêcia zaschniêtego materia³u. Aby unikn¹æ powa nych obra eñ lub uszkodzenia urz¹dzenia, nie nara aæ uk³adów elektronicznych pistoletu natryskowego na dzia³anie rozpuszczalników do p³ukania. Utrzymywaæ pistolet natryskowy na wysokoœci przynajmniej 25 cm nad obrze em pojemnika podczas p³ukania. ti15003a WA NA INFORMACJA Koñcówka jest w sposób trwa³y przymocowana do os³ony. Usuniêcie koñcówki z os³ony spowoduje uszkodzenie zespo³u koñcówki. 14. Za³o yæ zespó³ koñcówki. ti15529a Zapewniæ dobr¹ wentylacjê przestrzeni, w której odbywa siê natryskiwanie. Utrzymywaæ odpowiedni przep³yw œwie ego powietrza w tej przestrzeni. 15. W przypadku stosowania optymalizatora wysokiej jakoœci wykoñczenia, usun¹æ i wyczyœciæ go za pomoc¹ wody (lub p³ynu do p³ukania) oraz pêdzla. Za³o yæ z powrotem rurê ss¹c¹. 3A1474D 15

16 Przechowywanie Czyszczenie zewnêtrznych powierzchni pistoletu natryskowego Za pomoc¹ miêkkiej szmatki zwil onej wod¹ lub p³ynem do p³ukania zetrzeæ farbê z zewnêtrznych powierzchni pistoletu natryskowego. NIE zanurzaæ pistoletu. 2. Nakrêciæ kubek na pistolet natryskowy, przestawiæ zawór zalewania/dekompresji DO GÓRY oraz nacisn¹æ spust pistoletu na okres oko³o 10 sekund. ti14999a 3. Odwróciæ koñcówkê rozpylaj¹c¹ do po³o enia UDRA NIANIE, przestawiæ zawór zalewania/dekompresji W DÓ do po³o enia natrysku oraz wycelowaæ pistolet w kierunku pojemnika na odpady. Nacisn¹æ spust na 1-2 sekundy. Koñcówki Koñcówki bêd¹ wymagaæ wymiany w zale noœci od nasilenia œciernego dzia³ania farby. Nie natryskiwaæ zu ytymi koñcówkami. Patrz Rozwi¹zywanie problemów, strona 21. Przechowywanie ti14991a ti15425a ti15418a 4. Prawid³owo zutylizowaæ mieszaninê Pump Armor z kubka na materia³ oraz przemyæ kubek wod¹. WA NA INFORMACJA Przechowywanie pistoletu natryskowego bez zakonserwowania p³ynem Pump Armor spowoduje problemy eksploatacyjne podczas kolejnego korzystania z pistoletu. Po czyszczeniu nale y zawsze zakonserwowaæ pistolet za pomoc¹ p³ynu Pump Armor. Woda pozosta³a w pistolecie bêdzie korodowa³a i uszkodzi pompê. 5. Przechowywaæ pistolet natryskowy w ch³odnym i suchym miejscu. Pistolet nale y przechowywaæ wy³¹cznie w pozycji pionowej. 1. Rozcieñczyæ 4 oz p³ynu Pump Armor za pomoc¹ 4 oz wody, w kubku na materia³. ti15442a 4 oz ti15438a UWAGA: W celu przed³u enia ywotnoœci akumulatora, akumulatory litowe nale y przechowywaæ w stanie czêœciowego na³adowania, w œrodowisku o temperaturze poni ej 90 F (32 C). 16 3A1474D

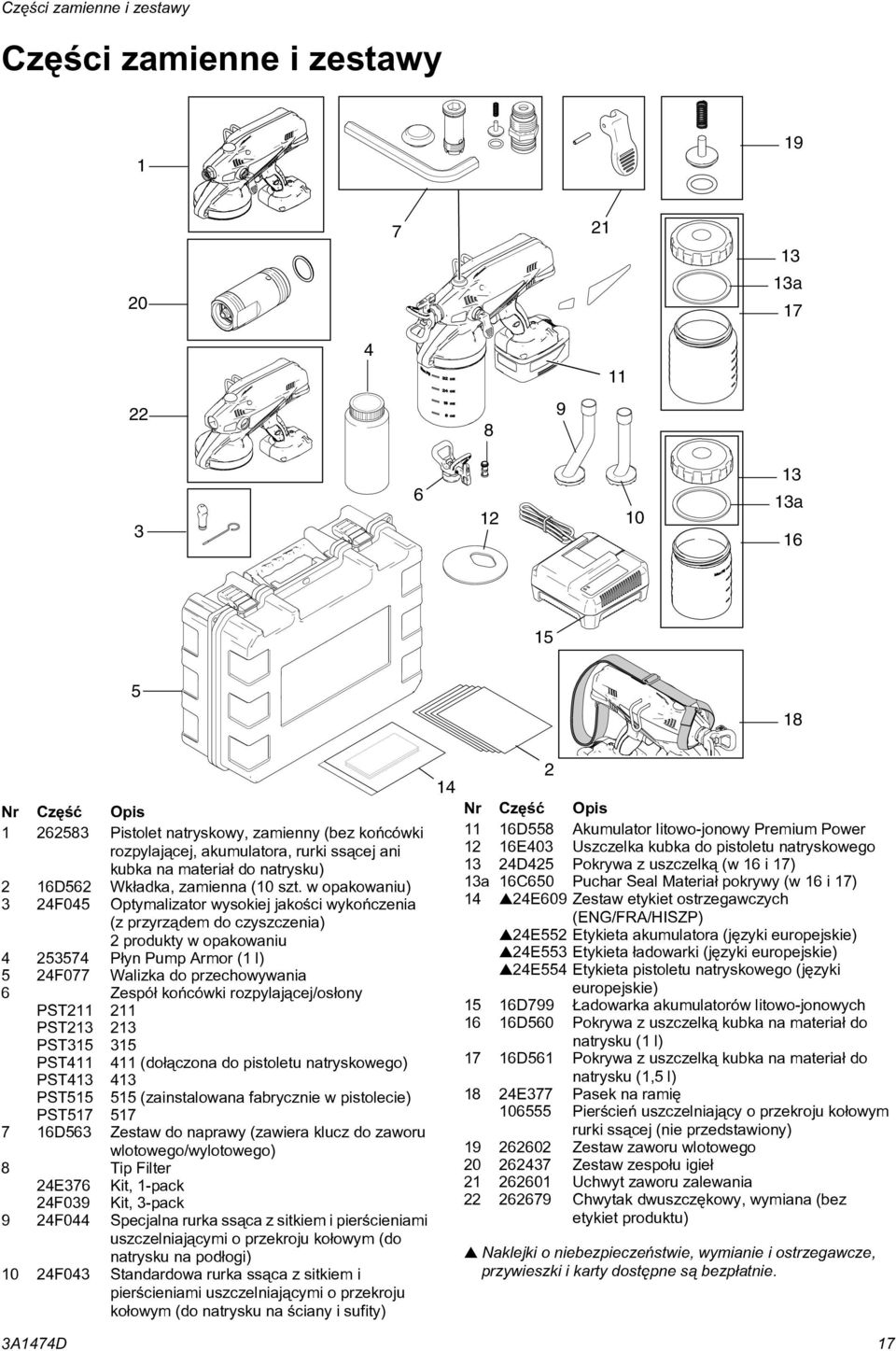

17 Czêœci zamienne i zestawy Czêœci zamienne i zestawy a a Nr Czêœæ Opis Pistolet natryskowy, zamienny (bez koñcówki rozpylaj¹cej, akumulatora, rurki ss¹cej ani kubka na materia³ do natrysku) 2 16D562 Wk³adka, zamienna (10 szt. w opakowaniu) 3 24F045 Optymalizator wysokiej jakoœci wykoñczenia (z przyrz¹dem do czyszczenia) 2 produkty w opakowaniu P³yn Pump Armor (1 l) 5 24F077 Walizka do przechowywania 6 Zespó³ koñcówki rozpylaj¹cej/os³ony PST PST PST PST (do³¹czona do pistoletu natryskowego) PST PST (zainstalowana fabrycznie w pistolecie) PST D563 Zestaw do naprawy (zawiera klucz do zaworu wlotowego/wylotowego) 8 Tip Filter 24E376 Kit, 1-pack 24F039 Kit, 3-pack 9 24F044 Specjalna rurka ss¹ca z sitkiem i pierœcieniami uszczelniaj¹cymi o przekroju ko³owym (do natrysku na pod³ogi) 10 24F043 Standardowa rurka ss¹ca z sitkiem i pierœcieniami uszczelniaj¹cymi o przekroju ko³owym (do natrysku na œciany i sufity) 2 14 ti15497a Nr Czêœæ Opis 11 16D558 Akumulator litowo-jonowy Premium Power 12 16E403 Uszczelka kubka do pistoletu natryskowego 13 24D425 Pokrywa z uszczelką (w 16 i 17) 13a 16C650 Puchar Seal Materiał pokrywy (w 16 i 17) 14 24E609 Zestaw etykiet ostrzegawczych (ENG/FRA/HISZP) 24E552 Etykieta akumulatora (jêzyki europejskie) 24E553 Etykieta ³adowarki (jêzyki europejskie) 24E554 Etykieta pistoletu natryskowego (jêzyki europejskie) 15 16D799 adowarka akumulatorów litowo-jonowych 16 16D560 Pokrywa z uszczelk¹ kubka na materia³ do natrysku (1 l) 17 16D561 Pokrywa z uszczelk¹ kubka na materia³ do natrysku (1,5 l) 18 24E377 Pasek na ramiê Pierœcieñ uszczelniaj¹cy o przekroju ko³owym rurki ss¹cej (nie przedstawiony) Zestaw zaworu wlotowego Zestaw zespo³u igie³ Uchwyt zaworu zalewania Chwytak dwuszczêkowy, wymiana (bez etykiet produktu) Naklejki o niebezpieczeñstwie, wymianie i ostrzegawcze, przywieszki i karty dostêpne s¹ bezp³atnie. 3A1474D 17

18 Zestaw naprawczy Zestaw naprawczy 4. Za pomoc¹ przyrz¹du (w zestawie) poluzowaæ i wyj¹æ z³¹czkê zaworu wylotowego. Z³¹czka zaworu wylotowego UWAGA: Przed rozpoczêciem jakichkolwiek czynnoœci serwisowych w zakresie pompy, nale y przeprowadziæ procedurê P³ukanie pistoletu natryskowego, strona 14. Wyjmowanie 1. W³¹czyæ blokadê spustu i przestawiæ zawór dekompresji DO GÓRY w celu spuszczenia ciœnienia. Monta ti15506a 1. Wkrêciæ z³¹czkê zaworu wylotowego. U yæ przyrz¹du (dostarczonego) i dokrêciæ j¹ z momentem 8 ft-lb (11 Nm m). ti14994a ti14999a 2. Wyj¹æ akumulator. ti15508a 2. Wcisn¹æ do gniazda nowy ko³pak wylotowy pompy. ti14996a 3. Zdj¹æ ko³pak wylotowy pompy. ti15507a ti15503a 18 3A1474D

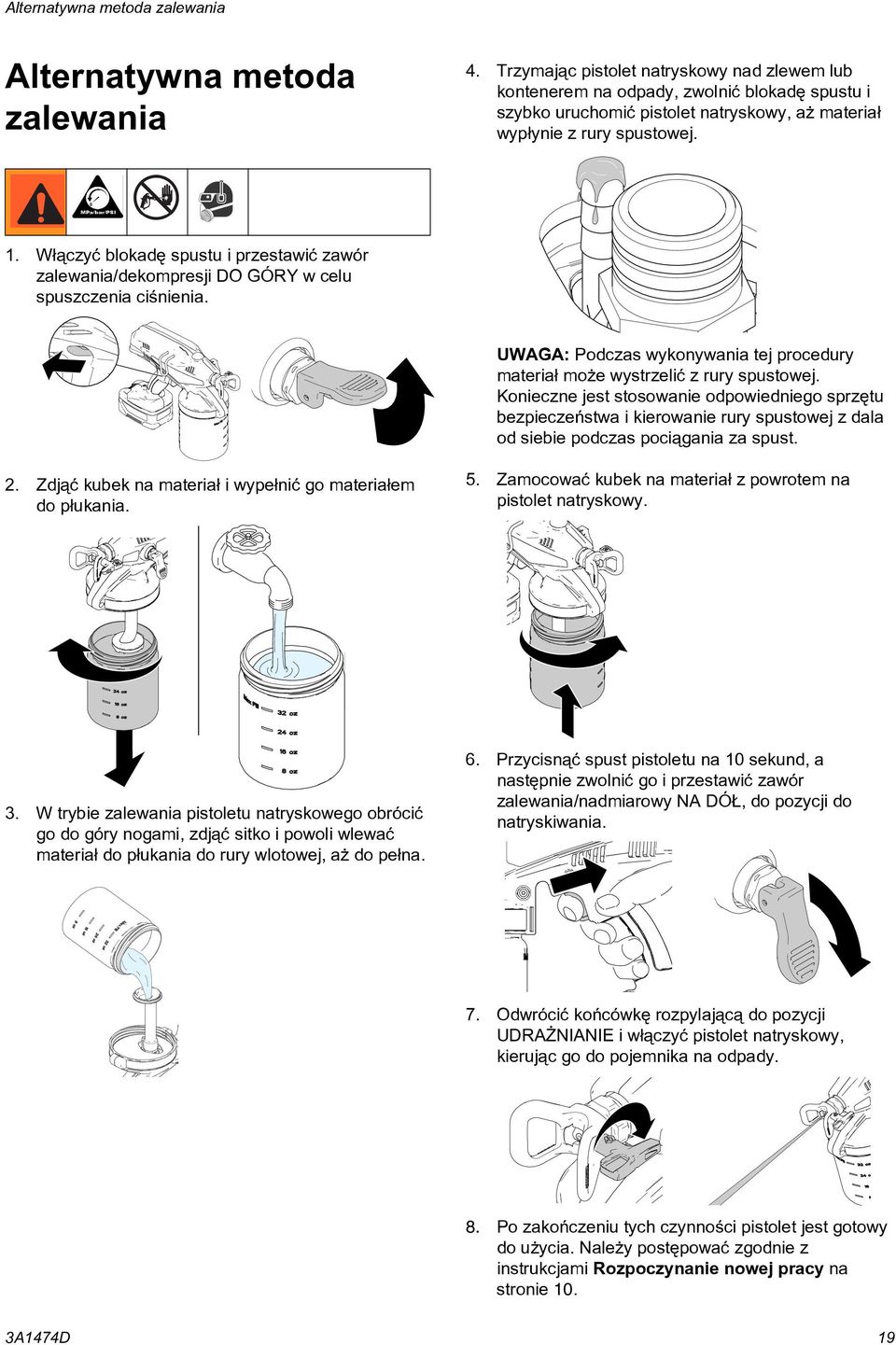

19 Alternatywna metoda zalewania Alternatywna metoda zalewania 4. Trzymaj¹c pistolet natryskowy nad zlewem lub kontenerem na odpady, zwolniæ blokadê spustu i szybko uruchomiæ pistolet natryskowy, a materia³ wyp³ynie z rury spustowej. 1. W³¹czyæ blokadê spustu i przestawiæ zawór zalewania/dekompresji DO GÓRY w celu spuszczenia ciœnienia. ti14995a ti14991a ti14994a ti14999a UWAGA: Podczas wykonywania tej procedury materia³ mo e wystrzeliæ z rury spustowej. Konieczne jest stosowanie odpowiedniego sprzêtu bezpieczeñstwa i kierowanie rury spustowej z dala od siebie podczas poci¹gania za spust. 2. Zdj¹æ kubek na materia³ i wype³niæ go materia³em do p³ukania. 5. Zamocowaæ kubek na materia³ z powrotem na pistolet natryskowy. 3. W trybie zalewania pistoletu natryskowego obróciæ go do góry nogami, zdj¹æ sitko i powoli wlewaæ materia³ do p³ukania do rury wlotowej, a do pe³na. 6. Przycisn¹æ spust pistoletu na 10 sekund, a nastêpnie zwolniæ go i przestawiæ zawór zalewania/nadmiarowy NA DÓ, do pozycji do natryskiwania. ti15425a 7. Odwróciæ koñcówkê rozpylaj¹c¹ do pozycji UDRA NIANIE i w³¹czyæ pistolet natryskowy, kieruj¹c go do pojemnika na odpady. ti14995a ti14991a 8. Po zakoñczeniu tych czynnoœci pistolet jest gotowy do u ycia. Nale y postêpowaæ zgodnie z instrukcjami Rozpoczynanie nowej pracy na stronie 10. 3A1474D 19

20 Alternatywna metoda zalewania Czyszczenie zaworu wlotowego Wyjmowanie 1. W³¹czyæ blokadê spustu i przestawiæ zawór dekompresji DO GÓRY w celu spuszczenia ciœnienia. Monta UWAGA: Przed monta em za³o yæ na zawór wlotowy (c) pierœcieñ uszczelniaj¹cy o przekroju ko³owym (b). 1. Umieœciæ zawór wlotowy (b) ze sprê yn¹ (a) na górnej czêœci z³¹czki wlotowej (d). Wcisn¹æ z³¹czkê wlotow¹ do gniazda pompy. a ti14994a ti14999a 2. Zdj¹æ kubek na materia³ oraz rurê ss¹c¹. b c d ti15502a ti15504a 3. Przytrzymaæ pistolet odwrócony doln¹ czêœci¹ do góry i za pomoc¹ klucza lub nasadki poluzowaæ i wyj¹æ z³¹czkê wlotow¹, zawór wlotowy oraz sprê ynê. 2. Przytrzymaæ z³¹czkê na miejscu i odwróciæ pistolet. Wyj¹æ z³¹czkê wlotow¹ i wizualnie sprawdziæ poprawnoœæ osadzenia zaworu wlotowego. ti15505a UWAGA: Nale y pamiêtaæ o wyjêciu sprê yny. W razie potrzeby do wyjêcia sprê yny u yæ szczypiec z w¹skimi szczêkami. Gniazdo wlotu powinno byæ ca³kiem puste (jak to przedstawiono poni ej). ti15530a ti15500a 3. Za³o yæ z³¹czkê wlotow¹ z powrotem i za pomoc¹ klucza lub nasadki dokrêciæ j¹ z momentem 10 ft-lb (13.5 N m). WA NA INFORMACJA NIE przekrêcaæ z³¹czki zbyt mocno. Mog³oby dojœæ do uszkodzenia urz¹dzenia. 4. Lekko nacisn¹æ przyrz¹dem do czyszczenia optymalizatora wysokiej jakoœci wykoñczenia na zawór wlotowy, aby upewniæ siê, e swobodnie porusza siê w górê i w dó³. 4. Usun¹æ z pompy mo liwie jak najwiêcej materia³u do natrysku. Upewniæ siê, e wyczyszczono równie sprê ynê (a), pierœcieñ uszczelniaj¹cy o przekroju ko³owym (c) oraz górn¹ czêœæ z³¹czki wejœciowej (d). ti15509a 20 3A1474D

21 Rozwi¹zywanie problemów Rozwi¹zywanie problemów Przed przekazaniem pistoletu natryskowego do autoryzowanego centrum serwisowego nale y wykonaæ wszystkie czynnoœci sprawdzaj¹ce przedstawione w poni szej tabeli rozwi¹zywania problemów. Problem Przyczyna Rozwi¹zanie Pistolet natryskowy nie wydaje dÿwiêku po naciœniêciu spustu Pistolet natryskowy wydaje dÿwiêk po naciœniêciu spustu, lecz materia³ nie jest rozpylany. Spust jest zablokowany. Zwolniæ blokadê spustu. Patrz strona 6. Po naciœniêciu spustu lampka wskaÿnikowa œwieci siê ci¹g³ym CZERWONYM œwiat³em, wskazuj¹c na niski poziom na³adowania lub zbyt nisk¹ temperaturê akumulatora. Po naciœniêciu spustu lampka wskaÿnikowa miga CZERWONYM œwiat³em, wskazuj¹c na to, i akumulator jest zbyt gor¹cy, aby mo na by³o go u ywaæ. Po naciœniêciu spustu lampka wskaÿnikowa stanu nie œwieci siê. Pistolet nie zosta³ zalany. Zawór zalewania/nadmiarowy jest ustawiony DO GÓRY. Nie za³o ono rury ss¹cej lub zosta³a ona za³o ona nieprawid³owo. Zawór wlotowy zablokowany zosta³ resztkami materia³u pozostawionego w pistolecie. Koñcówka rozpylaj¹ca nie znajduje siê w po³o eniu NATRYSK. Koñcówka rozpylaj¹ca jest niedro na. Sitko rury ss¹cej jest zatkane lub zablokowane s¹ otwory odpowietrzaj¹ce w gumowej uszczelce wlotowej. Pistolet natryskowy zosta³ nadmiernie pochylony i rura ss¹ca utraci³a kontakt z materia³em. W kubku nie ma lub jest zbyt ma³o materia³u. Filtr koñcówki rozpylaj¹cej jest niedro ny. Zosta³ za³o ony optymalizator wysokiej jakoœci wykoñczenia, gdy u ywany jest nieodpowiedni materia³ do natrysku. Nie za³o ono pierœcieni uszczelniaj¹cych rury ss¹cej lub s¹ one uszkodzone. Pompa jest niedro na, zamarz³a lub przedosta³y siê do niej zanieczyszczenia. Pistolet natryskowy osi¹gn¹³ koniec okresu przydatnoœci do eksploatacji. Z otworu w przedniej czêœci pistoletu wycieka materia³. W³o yæ nowy na³adowany akumulator, a stary umieœciæ w ³adowarce albo ogrzaæ. Pozostawiæ akumulator do ostygniêcia. Akumulator nie jest za³o ony lub jest uszkodzony. Zalaæ pompê. Patrz Rozpoczynanie nowej pracy (lub ponowne nape³nianie kubka), strona 10. Jeœli pistolet natryskuj¹cy nie zostanie zalany, nale y postêpowaæ zgodnie z opisem Czyszczenia zaworu wlotowego, strona 20 i/lub Alternatywnej metody zalewania, strona 19. Przestawiæ zawór W DÓ do po³o enia natrysku. Sprawdziæ, czy rura ss¹ca zosta³a prawid³owo za³o ona. O³ówkiem lub cienkim prêtem pchn¹æ lekko zawór wlotowy, aby upewniæ siê, e przesuwa siê swobodnie w górê i w dó³. Patrz Czyszczenie zaworu wlotowego, strona 20. Obróciæ j¹ do po³o enia NATRYSK. Patrz Udra nianie zespo³u koñcówki rozpylaj¹cej/os³ony, strona 13. Patrz Wy³¹czanie i czyszczenie, strona 14. Sprawdziæ, czy kubek jest nape³niony materia³em. Nie pochylaæ kubka nadmiernie. Zalaæ pompê. Patrz Rozpoczynanie nowej pracy (lub ponowne nape³nianie kubka), strona 10. Nape³niæ kubek materia³em. Wyj¹æ i oczyœciæ filtr koñcówki rozpylaj¹cej. Patrz Udra nianie zespo³u koñcówki rozpylaj¹cej/os³ony, strona 13. Zadbaæ o stosowanie odpowiedniego materia³u. Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona.11 Wymieniæ rurkê ss¹c¹ i pierœcienie uszczelniaj¹ce o przekroju ko³owym. Patrz Zestaw naprawczy, strona 18. Wymieniæ pistolet. Wymieniæ pistolet. 3A1474D 21

22 Rozwi¹zywanie problemów Problem Przyczyna Rozwi¹zanie Niezadowalaj¹ce wyniki natryskiwania Farba wycieka z obszaru spustu pistoletu. Akumulator jest roz³adowany, ale po w³o eniu go do ³adowarki lampka wskaÿnikowa nadal œwieci zielonym œwiat³em. Koñcówka rozpylaj¹ca jest czêœciowo zatkana Koñcówka rozpylaj¹ca nie znajduje siê w prawid³owym po³o eniu Nieodpowiednia koñcówka rozpylaj¹ca dla u ywanego materia³u. Filtr koñcówki rozpylaj¹cej jest czêœciowo zatkany Sitko rury ss¹cej jest czêœciowo zatkane. Optymalizator wysokiej jakoœci wykoñczenia jest czêœciowo zatkany. Zosta³ za³o ony optymalizator wysokiej jakoœci wykoñczenia, gdy u ywany jest nieodpowiedni materia³ do natrysku. Koñcówka rozpylaj¹ca jest zu yta lub uszkodzona Patrz Udra nianie zespo³u koñcówki rozpylaj¹cej/os³ony, strona 13. Obróciæ j¹ do po³o enia NATRYSK. Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona 11. Wyczyœciæ lub wymieniæ filtr. Patrz strona 13. Wyczyœciæ albo wymieniæ rurê ss¹c¹. Patrz strona 14. Oczyœciæ lub wymieniæ optymalizator wysokiej jakoœci wykoñczenia. Patrz strona 9. Zadbaæ o stosowanie odpowiedniego materia³u. Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona 11. Wymieniæ koñcówkê. Patrz Instalowanie zespo³u koñcówki rozpylaj¹cej/os³ony, strona 11. Zawory wlotowy lub wylotowy s¹ zu yte. Patrz Zestaw naprawczy, strona 18. Pistolet natryskowy osi¹gn¹³ koniec okresu przydatnoœci do eksploatacji. Uszkodzony akumulator. Wymieniæ pistolet. Wymieniæ akumulator. Diagnostyka poprawnoœci natrysku Problem Przyczyna Rozwi¹zanie Natrysk pulsuje: Zosta³ za³o ony optymalizator wysokiej jakoœci wykoñczenia, gdy u ywany jest nieodpowiedni materia³ do natrysku. Operator przemieszcza pistolet zbyt szybko. Upewniæ siê, czy materia³ jest odpowiedni. Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona 11. Zmniejszyæ szybkoœæ ruchu. Na na³o onej warstwie wystêpuj¹ ogony": ti15524 ti15526 Zosta³ za³o ony optymalizator wysokiej jakoœci wykoñczenia, gdy u ywany jest nieodpowiedni materia³ do natrysku. Optymalizator wysokiej jakoœci wykoñczenia jest czêœciowo zatkany. Materia³ do natrysku nie jest odpowiedni dla tego pistoletu. Zawory wlotowy lub wylotowy s¹ zu yte. Zadbaæ o stosowanie odpowiedniego materia³u. Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona 11. Oczyœciæ lub wymieniæ optymalizator wysokiej jakoœci wykoñczenia. Patrz strona 9. Zmieniæ materia³. Patrz Zestaw naprawczy, strona A1474D

23 Rozwi¹zywanie problemów Problem Przyczyna Rozwi¹zanie Na na³o onej warstwie widoczne s¹ krople: ti15522 Natryskiwana warstwa jest zbyt w¹ska: ti15523 Natryskiwana warstwa jest zbyt szeroka: Pistolet natryskowy jest przemieszczany zbyt wolno dla danego materia³u. Pistolet znajduje siê zbyt blisko natryskiwanej powierzchni. Spust jest wciœniêty podczas zmiany kierunku natryskiwania. Nieodpowiednia koñcówka rozpylaj¹ca dla u ywanego materia³u. Koñcówka rozpylaj¹ca jest zu yta lub uszkodzona. Pistolet znajduje siê zbyt blisko natryskiwanej powierzchni. Nieodpowiednia koñcówka rozpylaj¹ca dla u ywanego materia³u. Koñcówka rozpylaj¹ca jest zu yta lub uszkodzona. Pistolet znajduje siê zbyt daleko od natryskiwanej powierzchni. Nieodpowiednia koñcówka rozpylaj¹ca dla u ywanego materia³u. Szybciej przemieszczaæ pistolet podczas natryskiwania. Oddaliæ pistolet od natryskiwanej powierzchni (10 cali). Zwalniaæ spust przy zmianie kierunku. Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona 11. Wymieniæ koñcówkê. Patrz Instalowanie zespo³u koñcówki rozpylaj¹cej/os³ony, strona 11. Oddaliæ pistolet od natryskiwanej powierzchni (10 cali). Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona 11. Wymieniæ koñcówkê. Patrz Instalowanie zespo³u koñcówki rozpylaj¹cej/os³ony, strona 11. Przybli yæ pistolet do powierzchni. Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona 11. ti15527a Rozpylany strumieñ pluje" na koñcu przesuwu: ti15525a Materia³ kapie lub s¹czy siê z koñcówki po zwolnieniu spustu: W zespole koñcówki rozpylaj¹cej/os³ony nagromadzi³o siê zbyt du o materia³u. Filtr koñcówki rozpylaj¹cej jest czêœciowo zatkany. Zespó³ koñcówki rozpylaj¹cej/os³ony nie zosta³ do koñca dokrêcony do pistoletu natryskowego. Gniazdo jest zu yte. Pistolet jest zu yty. Patrz Wy³¹czanie i czyszczenie, strona 14. Wyczyœciæ lub wymieniæ filtr. Patrz strona 13. Patrz Instalowanie zespo³u koñcówki rozpylaj¹cej/os³ony, strona 11. Wymieniæ koñcówkê rozpylaj¹c¹. Wymieniæ pistolet. ti15528a Rozpylany strumieñ nie pokrywa dok³adnie natryskiwanej powierzchni Zosta³ za³o ony optymalizator wysokiej jakoœci wykoñczenia, gdy u ywany jest nieodpowiedni materia³ do natrysku. Pistolet jest zu yty. Zadbaæ o stosowanie odpowiedniego materia³u. Patrz Tabela wyboru odwracalnej koñcówki rozpylaj¹cej, strona 11. Wymieniæ pistolet. 3A1474D 23
