1 Sufity metalowe Armstrong

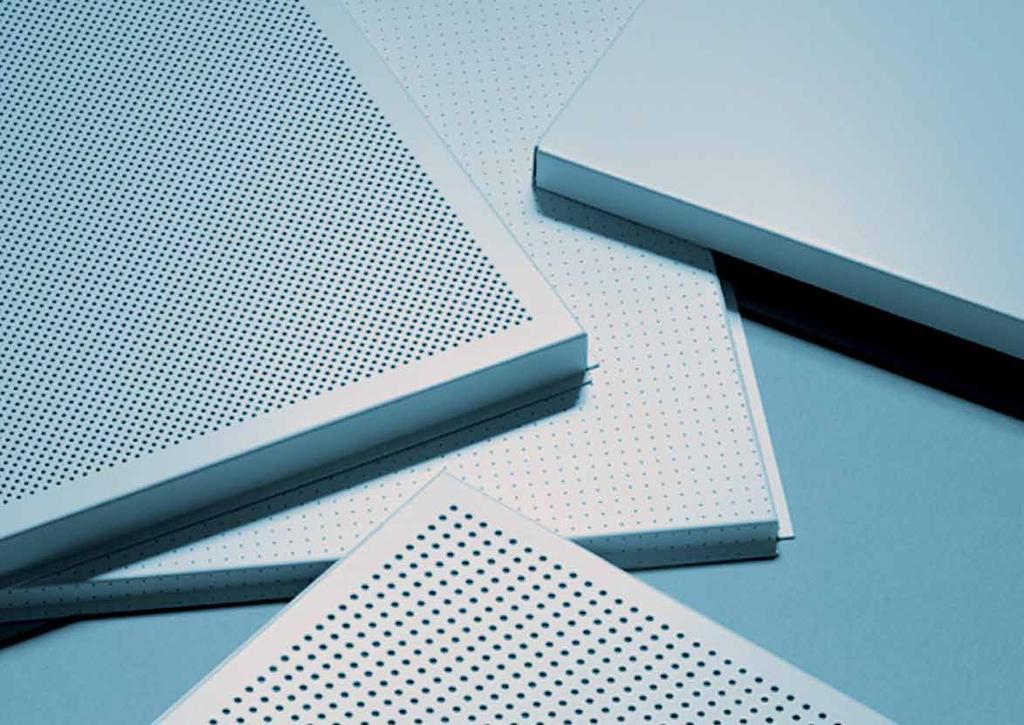

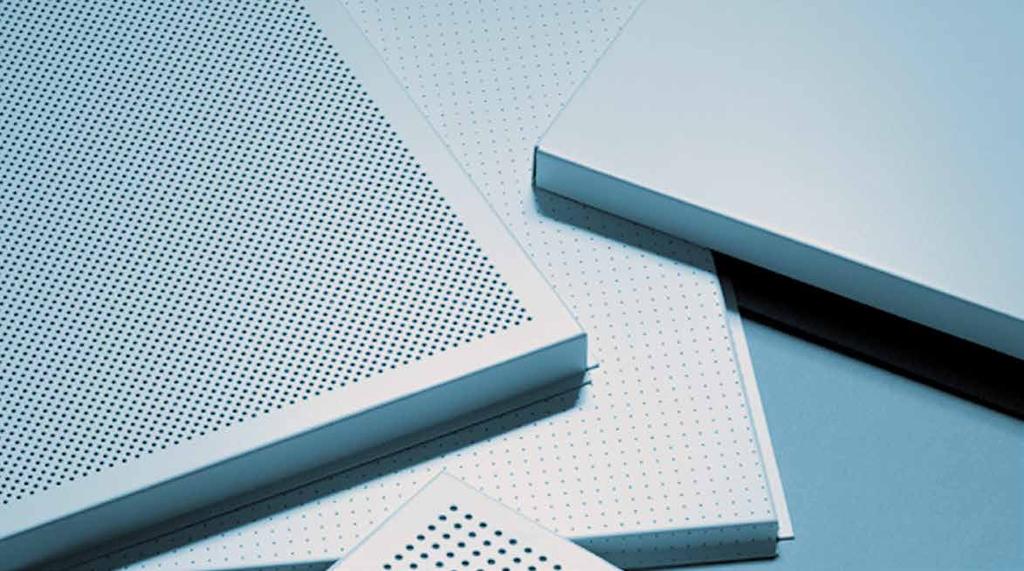

2 Wzory perforacji Kolor Standardowe kolory Palety RAL i NCS to najczęściej stosowane w budownictwie wzorniki kolorów. Armstrong stosuje RAL 9010 (czysto biały) jako swój standardowy biały kolor płyt metalowych. Ultra mikroperforacja Rg 0501 Średnica otworu: 0.5 mm Otwarta przestrzeń: 0.64 % Ekstra mikroperforacja Rg 0701 Średnica otworu: 0.7 mm Otwarta przestrzeń: 1.5 % Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Otwarta przestrzeń: 22 % Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Otwarta przestrzeń: 16 % RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku Kolory specjalne Armstrong oferuje sufity metalowe we wszystkich kolorach z palet RAL i NCS na zamówienie. Inne wzory perforacji dostępne na zamówienie. Wybór wkładów akustycznych Flizelina akustyczna, czarna, 63 g/m 2 Premium B15 Premium OP19 Odbicie światła Wzór RAL 9010 Global White Gładkie (nieperforowane) 85% 75% Ultra mikroperforacja 83% 73% Ekstra mikroperforacja Rg 0701 z czarną flizeliną akustyczną 80% 70% Standardowa perforacja Rg 2516 z czarną flizeliną akustyczną 70% 65% Mikroperforacja Rd 1522 z czarną flizeliną akustyczną 65% 60% Pomiaru dokonano zgodnie z normami EN ISO i EN ISO Flizelina akustyczna Nietkana flizelina jest rozwiązaniem ekonomicznym spełniającym podstawowe wymagania w zakresie pochłaniania akustycznego. Ponieważ jest przyklejana z tyłu płyty, pozwala też eliminować problem zabrudzeń wokół otworów perforacji. Premium B15 Dzięki temu rozwiązaniu możemy uzyskać produkt o dobrych parametrach pochłaniania i wysokiej dźwiękoizolacyjności. Premium B15 składa się z nietkanej flizeliny akustycznej i płyty mineralnej o grubości 15mm. Premium OP19 Za pomocą tego wkładu, wykonanego z wełny mineralnej o niskiej gęstości, uzyskamy bardzo wysoki poziom pochłaniania dźwięku dla materiału (klasa A). RH 95% 30% EN ISO Część pochodząca z odzysku

3 Właściwości akustyczne 1.2 EN ISO 354 & EN ISO a w Klasa NRC Hz Bez perforacji i bez wkładu akustycznego (2206) 0.10(L) a P Ultra mikroperforacja, bez wkładu akustycznego (2258) 0.40(LMD) D a P Ekstra mikroperforacja Rg 0701 z flizeliną akustyczną (2253) 0.55(L) D a P Mikroperforacja Rd 1522 z wkładem Premium B15 (2337) 0.60(H) C a P Standardowa perforacja Rg 2516 z wkładem Premium B15 (2340) 0.60(H) C a P Ekstra mikroperforacja Rg 0701 z wkładem Premium B15 (2334) 0.65 C a P Ekstra mikroperforacja Rg 0701 z wkładem Premium OP19 (6714) 0.70 C a P Standardowa perforacja Rg 2516 z flizeliną akustyczną (L/2463) 0.70(L) C a P Mikroperforacja Rd 1522 z flizeliną akustyczną (2175) 0.75 C a P Standardowa perforacja Rg 2516 z wkładem Premium OP19 (6715) 0.95 A a P Mikroperforacja Rd 1522 z wkładem Premium OP19 (6713) 1.00 A a P a P EN & EN Dncw Ultra mikroperforacja, bez wkładu akustycznego (2258) = 18 db Standardowa perforacja Rg 2516 z flizeliną akustyczną (2437) = 20 db Mikroperforacja Rd 1522 z flizeliną akustyczną (2437) = 20 db Mikroperforacja Rd 1522 z wkładem Premium OP19 (6719) = 27 db Standardowa perforacja Rg 2516 z wkładem Premium OP19 (6719) = 28 db Ekstra mikroperforacja Rg 0701 z flizeliną akustyczną (2432) = 30 db Ekstra mikroperforacja Rg 0701 z wkładem Premium OP19 (6720) = 31 db Ekstra mikroperforacja Rg 0701 z wkładem Premium B15 (2427) = 40 db Standardowa perforacja Rg 2516 z wkładem Premium B15 (2443) = 41 db Mikroperforacja Rd 1522 z wkładem Premium B15 (2443) = 41 db Bez perforacji i bez wkładu akustycznego (2438) = 44 db Bez perforacji, z wkładem akustycznym Premium B15 (2439) = 47 db EN ISO & EN ISO Rw Mikroperforacja bez flizeliny akustycznej (5938) = 5 R w Standardowa perforacja bez flizeliny akustycznej* (5938) = 5 R w Mikroperforacja z flizeliną akustyczną (5939) = 6 R w Standardowa perforacja z flizeliną akustyczną* (5939) = 6 R w Mikroperforacja z wkładem Premium OP19 (6724) = 12 R w Standardowa perforacja z wkładem Premium OP19 (6726) = 13 R w Ekstra mikroperforacja z wkładem Premium OP19 (6725) = 15 R w Mikroperforacja z wkładem Premium B15 (5941) = 18 R w Standardowa perforacja z wkładem Premium B15* (5941) = 18 R w Bez perforacji i bez wkładu akustycznego (5936) = 19 R w Bez perforacji, z wkładem akustycznym Premium B15 (5937) = 21 R w Częstotliwość pasma oktawowego (w Hz) * Wartość szacowana 1) Wszystkie pomiary izolacyjności akustycznej zostały przeprowadzone przez niezależne laboratorium posiadające odpowiednie certyfikaty jakości, zgodnie z normą PN-EN ISO 140-3, gdzie sufit był podwieszony poziomo pomiędzy dwoma ustawionymi pionowo zestawami pomiarowymi. 2) Wartości Rw określono zgodnie z normą PN-EN ISO ) Wartości dla płyt ze Standardową perforacją (16% powierzchni otwartej) zostały oszacowane jako nie niższe niż zmierzone dla płyt z Mikroperforacją (22% powierzchni otwartej). Dostosowanie systemów Axal Vector MicroLook 8 MicroLook 16 Tegular 2 Tegular 8 Tegular 11 F Tegular 16 Board Q-Clip/ Q-Clip F R-Clip/ R-Clip F S-Clip F T-Clip F R-H 200 R-H 215 Board Mesh MicroLook 8 Mesh SiLHoueTTe 15 interlude 15 PReLuDe 15 XL 2 / TL PReLuDe 24 XL² PReLuDe 24 TLX GeMAGRiD z profilem zaciskowym DP 12 GeMAGRiD z profilem Z GeMAGRiD z profilem H 35 Profil kanałowy u z profilem zaciskowym T Tegular 8 Mesh Tegular 14 Mesh

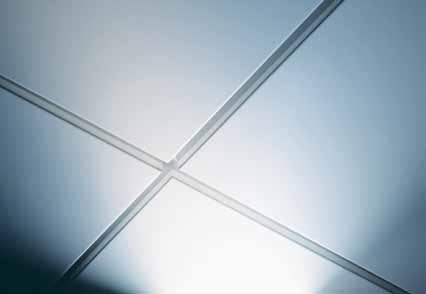

4 Axal Vector Q-Clip, R-Clip T-Clip F Q-Clip F, S-Clip F, R-Clip F Oferta standardowa Tegular 2 Tegular 8 Tegular 11 F Tegular 16 Board MicroLook 8 MicroLook 16 R-H 200, R-H 215, Q-H 100 F, Q-H 120 F

5 Q-Clip R-Clip S-Clip F GemaGrid z profilem zaciskowym DP 12 Typ Q-Clip Window lub Q-Clip F Window opcje z funkcją zwieszania płyt (Window) GemaGrid z profilem zaciskowym DP 12 Opcja z funkcją zwieszania płyt (Window) GemaGrid z profilem zaciskowym DP 12 z wbudowaną funcją zwieszania płyt Clip-In Ruszt ukryty Q-Clip Kwadratowe płyty Clip-In, Q-Clip F Kwadratowe płyty Clip-In, krawędź frezowana (3 x 3 mm) 500 x x 625* 300 x 600* * Moduł połówkowy bez opcji uchylnej R-Clip Sufit typu Clip-In z płytami prostokątnymi, krawędź prosta bez frezu x x x x x x 2500 R-Clip F Sufit typu Clip-In z płytami prostokątnymi, krawędź frezowana (3 x 3 mm) 300 x x x 1800 Płyty kwadratowe lub prostokątne Clip-In, krawędź frezowana (3 x 3 mm) x 625* 300 x x x 1500 * Moduł połówkowy bez opcji uchylnej T-Clip F Funkcja zwieszania Window - wymaga zamówienia akcesoriów Funkcja zwieszania Window - wymaga zamówienia akcesoriów Profil kanałowy C z profilem zaciskowym T Płyty kwadratowe i prostokątne Clip-In, krawędź frezowana (5 x 5 mm) Opcjonalnie krawędź prosta bez frezu (bez litery F) 500 x x x x x x x 1500 R-H 200 R-H 215 Hook-On Ruszt ukryty GemaGrid z profilem Z 3mm czarna uszczelka na jednej krótkiej i jednej długiej krawędzi Sufit Hook-On z płytami prostokątnymi, krawędź prosta bez frezu 400 x x x x x 2400 GemaGrid z profilem H 35 3mm czarna uszczelka na jednej krótkiej i jednej długiej krawędzi Sufit Hook-On z płytami prostokątnymi, krawędź prosta bez frezu 400 x x x x x 2400

6 MicroLook 8 Axal Vector Board Prelude 15 XL 2 / TL - Opcja: ruszt dekoracyjny Silhouette XL 2, Interlude XL 2 Prelude 24 XL 2 Prelude 24 TLX lub prostokątnymi płytami, opuszczona na 8 mm 500 x x x x x 1200 Sufit typu Lay-In z kwadratowymi płytami, 500 x x x x 750 Sufit typu Lay-In z kwadratowymi lub prostokątnymi płytami, 600 x 1200 Lay-In Ruszt widoczny MicroLook 16 Prelude 15 XL 2 / TL płytami, krawędź prosta bez frezu opuszczona na 16 mm 500 x x x 750 Tegular 2 Prelude 24 TLX płytami, krawędź prosta bez frezu opuszczona na 2,5mm Tegular 8 Prelude 24 XL² / TLX lub prostokątnymi płytami, opuszczona na 8 mm 500 x x x x 675 Tegular 11 F Tegular 16 Prelude 24 XL 2 / TLX lub prostokątnymi płytami, krawędź frezowana (3 x 3 mm) opuszczona na 11 mm 600 x 1200 Prelude 24 XL 2 / TLX płytami, krawędź prosta bez frezu opuszczona na 16 mm 500 x x x 750 Sufity wyspowe Metal Canopy - płaska Metal Canopy Concave (wklęsła) Metal Canopy Convex (wypukła) Zestaw akcesoriów z linkami montażowymi Zestaw akcesoriów z linkami montażowymi Zestaw akcesoriów z linkami montażowymi Bezpośrednie podwieszenie 1180 x 1890 Bezpośrednie podwieszenie 1181 x 1890 promień wygięcia 2742 mm Bezpośrednie podwieszenie 1181 x 1890 promień wygięcia 2742 mm

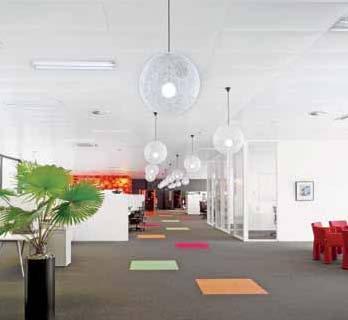

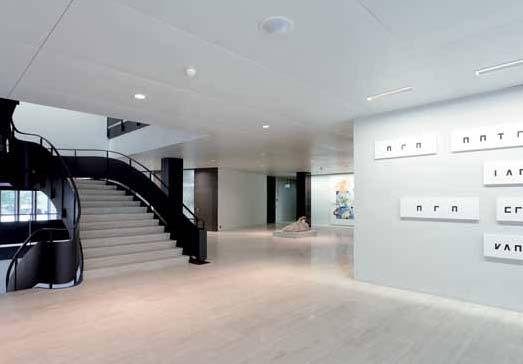

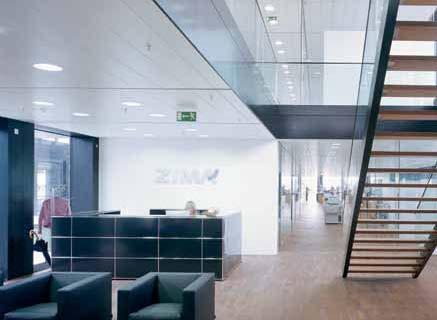

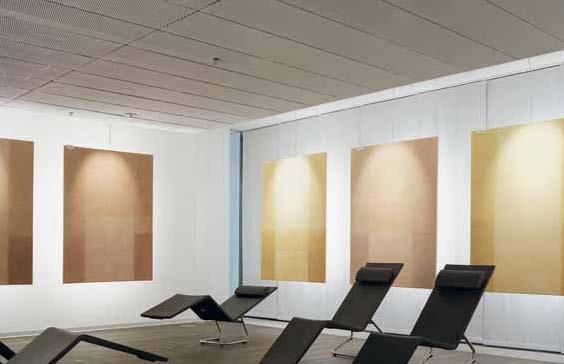

7 PROJEKT: Malcolm Pirnie Inc. (USA) ROZWIĄZANIE: Sufity z siatki cięto-ciągnionej Mesh Metal PROJEKT: Rathaus St. Gallen (CH) ROZWIĄZANIE: R-H 200 z Mikroperforacją Rd 1522 PROJEKT: Leman Cake Decorations (B) ROZWIĄZANIE: Lay-In Tegular 8 z perforacją Rg 2516 PROJEKT: Element Office Building (AU) ROZWIĄZANIE: R-Clip z Mikroperforacją Rd 1522 PROJEKT: DSV Venlo (NL) ROZWIĄZANIE: S-Clip F z Mikroperforacją Rd 1522 i flizeliną, kolor RAL 9010

8 CEILING&waLL Between us, ideas become reality BENEFITS Diversity of design and application Semi-concealed grid for a easily assembled and fully monolithic effect demountable Axal Vector provides easy access An easy to install, fl exible system to the ceiling void (ventilation cost effective ceiling solution duct, electrical lines etc.) as it is downwardly demountable APPLICATION AREA used in a variety of ceiling areas: from small service rooms to large commercial offi ce buildings and major transportation terminals. AXAL VECTOR Lay-in solution with square tiles Square edged 6 mm reveal detail, semi-concealed system Grid Prelude 24 XL 2 Modules 500 x 500 mm mm 675 x 675 mm 750 x 750 mm Additional rectangular module available 300 x 600 mm BOARD Grid Modules MICROLOOK 8 Grid Modules Lay-in solution with square tiles Square edged Prelude 24 tlx mm mm Additional rectangular module available 600 x 1200 mm Lay-in solution with square tiles Square edged, with 8 mm drop Prelude 15 XL 2 / tl Design option Silhouette XL 2 Design option interlude XL x 500 mm mm 675 x 675 mm 750 x 750 mm Additional rectangular modules available 600 x 1200 mm 300 x 1200 mm MICROLOOK 16 Lay-in solution with square tiles Square edged, with 16 mm drop Grid Prelude 15 XL 2 / tl Modules 500 x 500 mm mm 675 x 675 mm 750 x 750 mm Project: South roof office Block - South terminal - Gatwick Airport (uk) :::::::: owner: BAA PLc Architect: Area 2 Limited :::::::: contractor: South ridge interiors Ltd SoLutioN: Axal Vector rg 0701 extra Microperforated with Fleece Perforations Page 46 Acoustic performances Pages Axal Vector Board MicroLook 8 MicroLook 16 metal ceilings & walls :::: 19 Naszą standardową ofertę uzupełnia oferta specjalna: Nasza strona internetowa... Ruszt liniowy Hook-On - B-H 300, Lay-In - B-L 302 SYSTEMS m metal ceilings & walls Ruszt kratowy (Tartan) Systemy paneli pionowych (Baffles) Sufity otworowe Sufity do korytarzy Sufity wyspowe Okładziny ścienne SQuAre & rectangular tiles - LAY-IN Clip-In - K-Clip, Hook-On - K-H 400 Hook-On - V-P 500 / V-K 500 Lay-In - CELLIO Hook-On - F-H 600, Lay-In - F-L 601, Clip-In - F-Clip Access Clip-In - D-Clip, Hook-On - D-H 700 Hook-On - W-H 1000 / W-H 1100 Duży wybór broszur... SQUARE & RECTANGULAR TILES Lay-In - Axal Vector / Board / MicroLook 8 / MicroLook 16 Dzięki nowej stronie internetowej firmy Armstrong, możesz szybko dobrać sufit odpowiadający Twoim wymaganiom pod względem: typu produktu, kształtu, wymiarów, rodzaju miejsca zastosowania, wskaźników akustycznych wybór należy do Ciebie. Poza tym znajdziesz tu deklaracje i atesty, karty techniczne i broszury produktów. Polecamy również System Solutions firmy Armstrong. Jest to innowacyjne, proste i pożyteczne narzędzie wspomagające proces projektowania sufitów podwieszanych. Biblioteka 57 systemów sufitowych prezentowanych poprzez wizualizacje, opis, listę elementów, rysunki techniczne, rzuty aksonometryczne, przekroje i instrukcję montażu. PAS1205 Armstrong Building Products R.C.S. Besançon B Printed in E.C. on chlorine free paper from sustainable resources. Katalog sufitów metalowych Karty techniczne produktów
