2 Zaciski uniwersalne Al/Cu, 1-torowe Ensto Clampo Pro Zaciski Clampo Pro uniwersalne (1-torowe) przeznaczone są do łączenia przewodów Al i Cu w zakresie 2.5 mm 2 do 240 mm 2. Zalety serii Clampo Pro: - korpusy z wysokiej jakości tworzywa - pewny montaż na listwie DIN bądź na płycie montażowej - rowkowane szczęki ze stopów aluminum pokrywanego cyną gwarantują pewność połączeń - śruby z precyzyjnym gwintem i łbem na śrubę imbusową zapewniają pewny docisk - konstrukcja zacisku umożliwia podłączanie w jednym zacisku przewodów Al z Cu bez dodatkowych końcówek Przekrój Typ Kolor Pr d znamionowy (A) Napi cie mm² Cu Al znam. izolacji (V) Cu 2,5-50 mm² KE61 Szary Al 6-50 mm² KE61.2 Niebieski KE61.3 ó to-zielony Cu/Al KE62 Szary mm² KE62.2 Niebieski KE62.3 ó to-zielony Cu/Al KE63 Szary mm² KE63.2 Niebieski KE63.3 ó to-zielony Cu/Al KE64 Szary mm² KE64.2 Niebieski KE64.3 ó to-zielony Klasa temp.: T1 Temp. pracy maks. 80 C Akcesoria Dostępne są oznaczniki, listwy DIN 35 oraz uchwyty końcowe KRL2. Szczegóły znajdują się w katalogu: Zaciski i złączki. Zaciski serii Clampo Pro montowane są w rozdzielnicach, szafach sterujących, falownikch i innych urządzeniach gdzie wymagane jest pewne połączenie przodów. Możliwości montażu zacisków KE 61, 66 - na listwie DIN 35 KE 62, 63, 67, 68 - na listwie DIN 35 oraz na płycie montażowej KE 64, 69 - na płycie montażowej Zacisk uniwersalny Al/Cu, 3-torowy Ensto Clampo Pro Uniwersalny blok zaciskowy 3-torowy dla przewodów Al i Cu w zakresie 2.5 mm 2 do 50 mm 2. Przeznaczony do montażu na listwie DIN 35mm. Przekrój Typ Kolor Pr d znamionowy (A) Napi cie mm² Cu Al znam. izolacji (V) Cu 2,5-50 mm² KE61.03 Szary Al 6-50 mm² Klasa temp.: T1 Temp. pracy maks. 80 C Zacisk 3-torowy jest pewnym oraz ekonomicznym rozwiązaniem ułatwiającym montaż instalacji. 2

3 Zaciski rozgałęźne Al/Cu Ensto Clampo Pro Zaciski Clampo Pro rozgałęźne przeznaczone są do podłączania kilku przewodów Al lub Cu w celu przedłużenia instalacji bądź wykonania rozgałęzienia. Stosuje się je dla przewodów w zakresie 2.5 mm 2 do 240 mm 2. Zalety serii Clampo Pro do rozgałęzień: - do dyspozycji 4 niezależne szczęki dla przewodów Al i Cu - duża elestyczność przy podłączaniu większej ilości przewodów - pewność montażu Przekrój Typ Kolor Pr d znamionowy (A) Napi cie mm² Cu Al znam. izolacji (V) Cu 2,5-50 mm² KE66 Szary Al 6-50 mm² KE66.2 Niebieski KE66.3 ó to-zielony Cu/Al KE67 Szary mm² KE67.2 Niebieski KE67.3 ó to-zielony Cu/Al KE68 Szary mm² KE68.2 Niebieski KE68.3 ó to-zielony Cu/Al KE69 Szary mm² KE69.2 Niebieski KE69.3 ó to-zielony Klasa temp.: T1 Temp. pracy maks. 80 C Zaciski do WLZ Al/Cu Ensto Clampo Pro Zaciski serii Clampo Pro do rozgałęzień są idealnym rozwiązaniem w punkcie wykonywania odejść w złączach kablowych i rozdzielnicach. Możliwości montażu zacisków Patrz zaciski uniwersalne, strona 2. Specjalna seria zacisków 3-torowych przeznaczonych do wykonywania rozgałęzień z przewodu WLZ bez jego przecinania, co możliwe jest dzięki wysuwanej górnej części zacisku. Zaciski 3-torowe można wyposażyć w dodatkowe tory N oraz PE. Uzupełnienie typoszeregu stanowią osłony dla zacisków 3- i 4-ro torowych. Zalety serii zacisków dla WLZ: - rozgałęzianie bez przeciania przewodów - przewód WLZ wykonany z Al lub Cu, odejścia z Cu - przewód WLZ do 95 mm 2, odejścia do 50 mm 2 - plombowane pokrywy - montaż na listwie DIN 35 bądź płycie mont. Przekrój mm² Typ Ilo Os ona Pr d Napi cie G ówny Odga ny torów znam. znam. (Al/Cu) (Cu) (A) izolacji (V) 35 mm² 1 x 16 mm² KE (2 x 10 mm²) KE x KE x 50 mm² 1 x 35 mm² KE (2 x 16 mm²) KE x KE x 90 mm² 1 x 50 mm² KE (2 x 25 mm²) KE x KE x Klasa temp.: T1 Temp. pracy maks. 80 C Zaciski stosowane są w złączach kablowych, tablicach licznikowych oraz rozdzielnicach. Specjalne przekładki umożliwiają łączenie przewodu Al i Cu w tej samej szczęce zacisku. Pewne dokręcenie zapewniają śruby imbusowe. 3

4 Złączki kompaktowe Ensto Clampo Compact Przekrój Typ Ilo Kolor Pr d Napi cie mm² torów znam. znam. Cu (A) izolacji (V) 1,5 mm² KR KR Szary 17,5 450 Seria złączek kompaktowych dla przewodów Cu w zakresie 1.5 mm 2 do 16 mm 2. Zalety serii Clampo Compact: - korpusy z wysokiej jakości poliamidu - zaciski wykonanane z niklowanego mosiądzu, wyposażone w cynkowane i chromowane śruby - maks. temp pracy: ciągła 105 O C, dorywczo do 140 O C - pewny montaż na listwie DIN 15 lub za pomocą adapteru KRL 7 na listwie DIN 35 - blaszki ochronne pod śrubą dociskową zapewniają ochronę przewodów wielodrutowych KR mm² KR Szary KR KR mm² Szary KR Temp. pracy maks. 105 C Obudowa z poliamidu Rozłączniki kompaktowe Ensto KS A Charakterystyka rozłączników* - w wersji 3-torowej zajmują szerokość tylko 2 modułów (16-63A) - montaż na listwie DIN 35 lub na wkręty - trwałe elementy stykowe bez kadmu - możliwość blokowania pokrętła rozłącznika - łatwa rozbudowa o dodatkowy czwarty tor - tory stałe N/PE oraz styki pomocnicze - dostępny mechanizm sieć-agregat (1-0-2) * szczegóły w katalogu: Rozłączniki A 4 Prąd cieplny I th [A] Moc znamionowa AC23A, 415V dla stand. 3-f silników P e [kw] Rozłączniki 3-torowe U i 800V Dodatkowy tor rozłącz. dla KS Tory stałe dla KS I th [A]=63 Rozłączniki 3-torowe U i 800V Dodatkowy tor rozłącz. dla KSM Tory stałe dla KSM I th [A]= KS 3.16 KS KS 3.20 KS 1.20 Tor N: KSN KS 3.25 KS KS 3.32 KS 1.32 Tor P: KSP KS 3.40 KS KS 3.63 KS KSM 3.63 KSM 1.63 Tor N: KSM 3.80 KSM 1.80 KSMN KSM KSM Tor P: KSM KSM KSMP 1 Styki pomocnicze 1r+1z dla KS i KSM KSA 1 Ośki do pokręteł KSH Długość: 55 mm: KS mm: KS mm: KS Pokrętła zewnętrzne IP 65 Czerwone: KSH 48 Czarne: KSH Dane zgodnie z normą EN Ceny netto. Obowiązują od

5 Obudowy stalowe Ensto Cubo E Charakterystyka systemu - specjalna powłoka poliestrowa oraz warstwa podkładowa - fosforan cynku(fe) - stal nierdzewna AISI 304 (SS) - uszczelka poliuretanowa zapewnia stopień ochrony IP66 lub IP 55 (dla podwójnych drzwi) - możliwość zmiany kierunku otwierania drzwi - nowoczesna linia technologiczna umożliwia realizację specjalnych wykonań - płyta montażowa, zamek i klucze dostarczane w komplecie z obudową Wymiar mm Obudowa ze stali Wspornik Wspornik Listwa Listwa szer. x wys. x g. malowanej nierdzewnej DIN 35/drzwi DIN 35/podst. DIN 35/drzwi DIN 35/podst. 200x300x150 EFEF ESSP EDP30 EBP30 DR3520D BR3520B 300x200x150 EFEF ESSP EDP20 EBP20 DR3530D BR3530B 300x300x150 EFEF ESSP EDP30 EBP30 DR3530D BR3530B 300x300x200 EFEF ESSP EDP30 EBP30 DR3530D BR3530B 300x400x200 EFEF ESSP EDP40 EBP40 DR3530D BR3530B 400x300x150 EFEF ESSP EDP30 EBP30 DR3540D BR3540B 400x300x200 EFEF ESSP EDP30 EBP30 DR3540D BR3540B 400x400x200 EFEF ESSP EDP40 EBP40 DR3540D BR3540B 400x400x300 EFEF ESSP EDP40 EBP40 DR3540D BR3540B 400x500x200 EFEF ESSP EDP50 EBP50 DR3540D BR3540B 400x600x200 EFEF ESSP EDP60 EBP60 DR3540D BR3540B 400x600x300 EFEF ESSP EDP60 EBP60 DR3540D BR3540B 500x500x200 EFEF ESSP EDP50 EBP50 DR3550D BR3550B 500x500x300 EFEF ESSP EDP50 EBP50 DR3550D BR3550B 500x600x300 EFEF ESSP EDP60 EBP60 DR3550D BR3550B 600x400x200 EFEF ESSP EDP40 EBP40 DR3560D BR3560B 600x400x300 EFEF ESSP EDP40 EBP40 DR3560D BR3560B 600x600x200 EFEF ESSP EDP60 EBP60 DR3560D BR3560B 600x600x300 EFEF ESSP EDP60 EBP60 DR3560D BR3560B 600x800x200 EFEF ESSP EDP80 EBP80 DR3560D BR3560B 600x800x300 EFEF ESSP EDP80 EBP80 DR3560D BR3560B 600x1000x300 EFEF ESSP EDP100 EBP100 DR3560D BR3560B 600x1200x300 EFEF ESSP EDP120 EBP120 DR3560D BR3560B 800x600x300 EFEF ESSP EDP60 EBP60 DR3580D BR3580B 800x800x200 EFEF ESSP EDP80 EBP80 DR3580D BR3580B 800x800x300 EFEF ESSP EDP80 EBP80 DR3580D BR3580B 800x1000x300 EFEF ESSP EDP100 EBP100 DR3580D BR3580B 800x1200x300 EFEF ESSP EDP120 EBP120 DR3580D BR3580B 1000x800x300 EFEF ESSP EDP80 EBP80 DR35100D BR35100B 1000x1000x300 EFEF ESSP EDP100 EBP100 DR35100D BR35100B 1000x1200x300 EFEF ESSP EDP120 EBP120 DR35100D BR35100B 800x800x300 EFEF808030D ESSP808030D EDP80 EBP80 DR3580D BR3580B 800x1000x300 EFEF D ESSP D EDP100 EBP100 DR3580D BR3580B 1000x1000x300 EFEF D ESSP D EDP100 EBP100 DR35100D BR35100B 1000x1200x300 EFEF D ESSP D EDP120 EBP120 DR35100D BR35100B Ensto posiada nowoczesną linię produkcyjną umożliwającą obróbkę mechaniczną obudów ze stali, jak również opracowanie i wykonanie szafy o niestandardowych rozmiarach. Akcesoria Dodatkowo dostępne są daszki, klucze, pokrywy boczne, blokady drzwiowe itp. Szczegóły w katalogu Systemy Obudów. 5

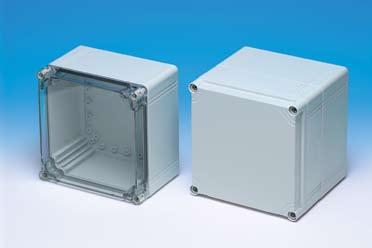

6 Obudowy z tworzywa ABS*, IP 66/67 Ensto Cubo O Charakterystyka systemu - uniwersalny i elastyczny system - wersja z przezroczystą i szarą pokrywą - możliwość pogłębiania obudowy o wielokrotność 55mm - uchwyty umożliwiające płynną regulację głębokości montażu paneli frontowych i płyt montażowych - zawiasy, uchyty do wieszania, kilka rodzajów śrub pokrywy (opcjonalnie) *dostępne są wersje z poliwęglanu (OPCPxxxx13T, OPCPxxxx13G) Obudowa (ABS) z pokryw P yta Nadstawka Panel frontowy szar przezroczyst monta owa 55 mm z towrzywa z aluminum Wymiar mm S x W x G 200x200x132 OABP G OABP T OMP 2020 OPCP E OFP 22 OFP 22A 200x300x132 OABP G OABP T OMP 2030 OPCP E OFP 23 OFP 23A 200x400x132 OABP G OABP T OMP 2040 OPCP E OFP 24 OFP 24A 300x300x132 OABP G OABP T OMP 3030 OPCP E OFP 33 OFP 33A 300x400x132 OABP G OABP T OMP 3040 OPCP E OFP 34 OFP 34A 300x600x132 OABP G OABP T OMP 3060 OPCP E OFP 36 OFP 36A 400x600x132 OABP G OABP T OMP 4060 OPCP E OFP 46 OFP 46A Dostępne są trzy rodzaje śrub: 1. Typu OLS 42 - krzyżakowa (standardowa) 2. Typu OLT 42 - na klucz dwuprętowy OLT42KEY 3. Typu OLW 55 - motylkowa OLS 42 OLT 42 OLW Uchwyty do wieszania typu OFL1 dostarczane są w kompletach po 4 szt. wraz ze śrubami. Mogą być montowane w trzech pozycjach. Uchwyty wytrzymują statyczne obciążenie ok. 60 kg. 2. Zawiasy typu OHI 1 pakowane są w komplety po 2 szt. W komplecie znajduje się szablon do wykonania otworów. 6 Unikalny uchwyt dystansowy OELA1 umożliwia regulację głębokości instalacji płyt montażowych lub paneli frontowych. Komplet uchwytów OELA1.04 ( 4szt.) zawiera również śruby M5. Każdą obudowę można pogłębić o wielokrotnoś 55 mm dzięki specjalnym nadstawkom. Nadstawki dostarczane są ze śrubami. Montaż nadstawki zachowuje szczelność zestawu IP 67.

7 Obudowy z poliwęglanu i ABS, IP 66/67 Ensto Cubo S Charakterystyka systemu - wersja z gładkimi bokami lub z przetłoczeniami ułatwiającymi montaż dławnic kablowych - wersja z przezroczystą i szarą pokrywą - podstawa zawsze o wysokości 50 mm, pokrywy o wys. 25, 50, 75 i 100mm - montaż obwodów drukowanych bez dodatkowych akcesoriów - zawiasy, uchyty do wieszania oraz płyty montażowe (opcjonalnie) *obudowy z gładkimi bokami dostępne są także w wersji z poliwęglanu (SPCPxxxxxxT, SPCPxxxxxxG) Obudowa (ABS)* z pokryw Obudowa (PC) z pokryw P yta Listwa szar przezroczyst szar przezroczyst monta owa DIN 35* Wymiar mm S x W x G 75x125x75 SABP G SABP T SPCK G SPCK T SMP 0813 DR x125x100 SABP G SABP T SPCK G SPCK T SMP 0813 DR x125x125 SABP G SABP T SPCK G SPCK T SMP 0813 DR x125x75 SABP G SABP T SPCK G SPCK T SMP 1313 DR x125x100 SABP G SABP T SPCK G SPCK T SMP 1313 DR x125x125 SABP G SABP T SPCK G SPCK T SMP 1313 DR x175x75 SABP G SABP T SPCK G SPCK T SMP 1318 DR x175x100 SABP G SABP T SPCK G SPCK T SMP 1318 DR x175x125 SABP G SABP T SPCK G SPCK T SMP 1318 DR x175x150 SABP G SABP T SPCK G SPCK T SMP 1318 DR x175x75 SABP G SABP T SPCK G SPCK T SMP 1818 DR x175x100 SABP G SABP T SPCK G SPCK T SMP 1818 DR x175x125 SABP G SABP T SPCK G SPCK T SMP 1818 DR x175x150 SABP G SABP T SPCK G SPCK T SMP 1818 DR x250x75 SABP G SABP T SPCK G SPCK T SMP 1825 DR x250x100 SABP G SABP T SPCK G SPCK T SMP 1825 DR x250x150 SABP G SABP T SPCK G SPCK T SMP 1825 DR Uchwyty do wieszania typu SFL1 dostarczane są w kompletach po 4 szt. wraz ze śrubami. Mogą być montowane w dwóch pozycjach. 2. Zawiasy typu DSHI 1 pakowane są w komplety po 2 szt. * listwa dla monta u na d u szym boku Ilość oraz rozmiar przetłoczeń na bokach A i B obudów typu SPCK A B SPCK 0813xxT/G - bok A: 1xPg9/13.5, bok B: 3xPg9/13.5 SPCK 1313xxT/G - bok A: 2xPg16/21, bok B: 3xPg9/13.5 A B 1.Obudowy posiadają specjalne uchwyty ułatwiające montaż płytek drukowanych bez dodatkowych akcesoriów. 2.Tuleja mosiężna typu SBI 1 instalowana w uchwytach montażowych podstawy zapewnia precyzyjne dokręcanie śrub. SPCK 1318xxT/G - bok A: 2xPg16/21,...bok B: 4xPg9/13.5 SPCK 1818xxT/G - bok A: 2xPg16/21 + 2xPg9/16, bok B: 5xPg9/13.5 SPCK 1825xxT/G - bok A: 2xPg16/21 + 2xPg9/16, bok B: 6xPg9/13.5 7

8 Obudowy z tworzywa ABS*, IP 66/67 Ensto Cubo D Charakterystyka systemu - estetyczne, fazowane krawędzie, - zaślepki śrub - dostępne z gładkimi bokami - wersja z przezroczystą i szarą pokrywą - pokrywa zawsze o wysokości 12mm - montaż obwodów drukowanych bez dodatkowych akcesoriów (także w pokrywie) - zawiasy, uchyty do wieszania, płyty montażowe (opcjonalnie) *dostępne są wersje z poliwęglanu (DPCPxxxxxxT, DPCPxxxxxxG) Obudowa (ABS) z pokryw P yta Listwa szar przezroczyst monta owa DIN 35* Wymiar mm S x W x G 53x55x36 DABP G DABP T - DR x63x36 DABP G DABP T - DR x82x56 DABP G DABP T DMP 0808 DR x82x86 DABP G DABP T DMP 0808 DR x120x56 DABP G DABP T DMP 0812 DR x120x86 DABP G DABP T DMP 0812 DR x160x56 DABP G DABP T DMP 0816 DR x160x86 DABP G DABP T DMP 0816 DR x122x56 DABP G DABP T DMP 1212 DR x122x86 DABP G DABP T DMP 1212 DR x160x91 DABP G DABP T DMP 1216 DR x200x86 DABP G DABP T DMP 1220 DR x200x76 DABP G DABP T DMP 1520 DR x240x91 DABP G DABP T DMP 1624 DR x240x121 DABP G DABP T DMP 1624 DR x300x86 DABP G DABP T DMP 2330 DR x300x111 DABP G DABP T DMP 2330 DR * listwa dla monta u na d u szym boku Kompletna obudowa zawiera podstawę, pokrywę, śruby montażowe, śruby pokrywy (nierdzewne) oraz zaślepki. Ensto Cubo D posiada unikalną możliwość montażu obwodów drukowanych lub paneli frontowych np. z wyświetlaczem bezpośrednio do pokrywy, bez żadnych akcesoriów dodatkowych. Ensto Cubo D może być wyposażona w zawiasy. Komplet (2 szt.) posiada symbol DSHI1. Śruby pokrywy można zakryć znadującymi się w komplecie zaślepkami narożnymi DCP A PL REGION POŁUDNIOWY TEL TEL FAX (+12) /
