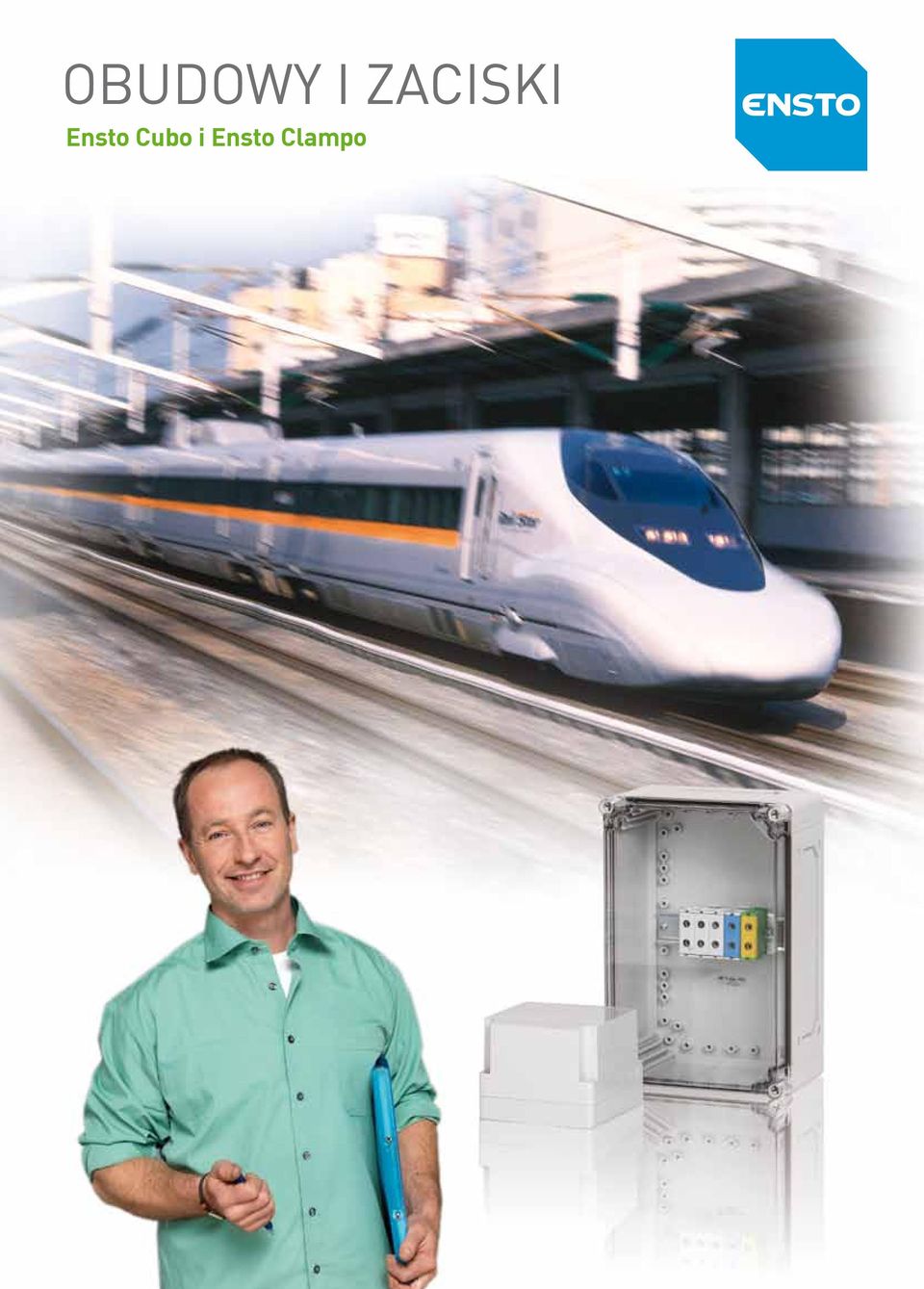

1 OBUDOWY I ZACISKI Ensto Cubo i Ensto Clampo

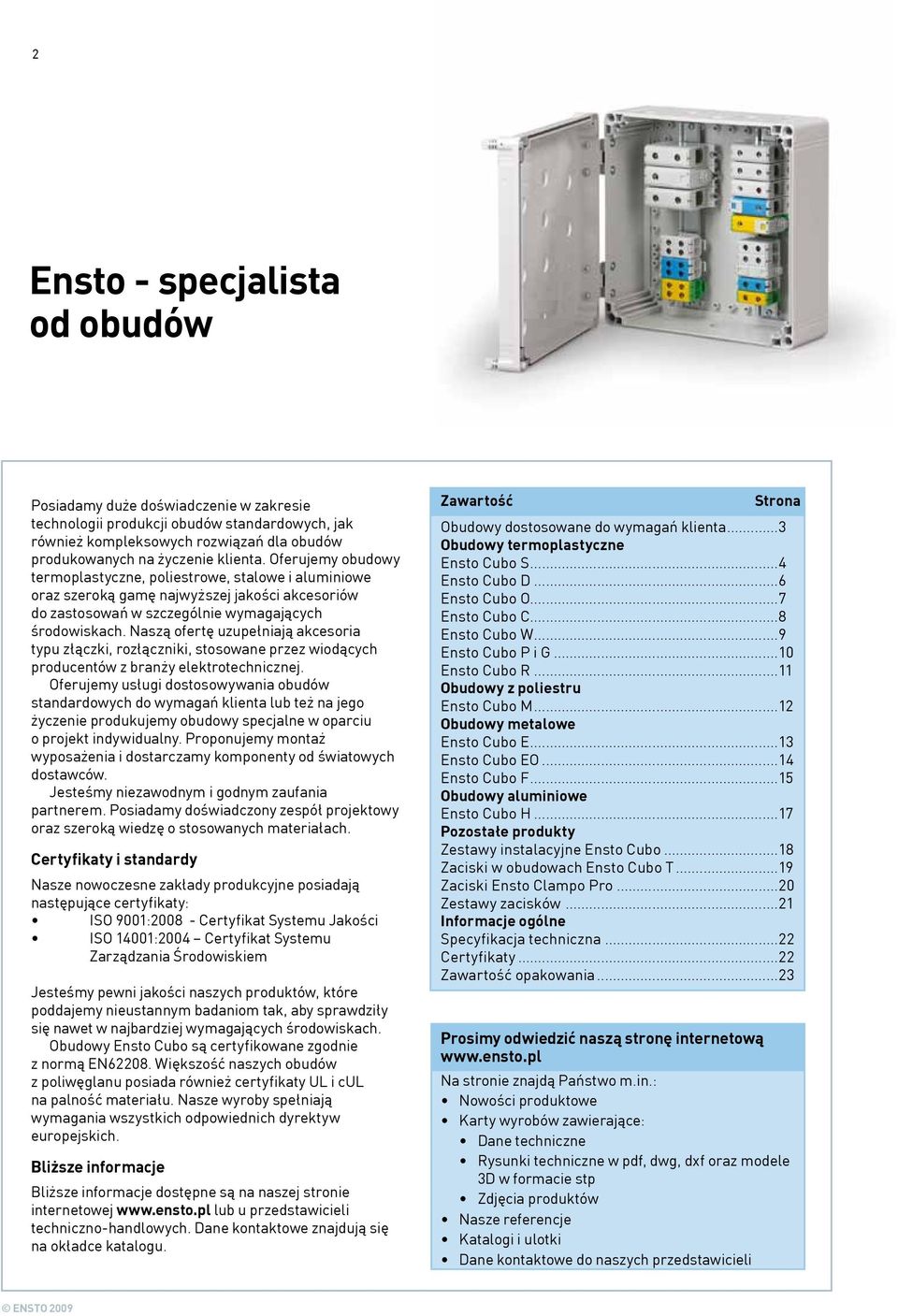

2 2 Ensto - specjalista od obudów Posiadamy duże doświadczenie w zakresie technologii produkcji obudów standardowych, jak również kompleksowych rozwiązań dla obudów produkowanych na życzenie klienta. Oferujemy obudowy termoplastyczne, poliestrowe, stalowe i aluminiowe oraz szeroką gamę najwyższej jakości akcesoriów do zastosowań w szczególnie wymagających środowiskach. Naszą ofertę uzupełniają akcesoria typu złączki, rozłączniki, stosowane przez wiodących producentów z branży elektrotechnicznej. Oferujemy usługi dostosowywania obudów standardowych do wymagań klienta lub też na jego życzenie produkujemy obudowy specjalne w oparciu o projekt indywidualny. Proponujemy montaż wyposażenia i dostarczamy komponenty od światowych dostawców. Jesteśmy niezawodnym i godnym zaufania partnerem. Posiadamy doświadczony zespół projektowy oraz szeroką wiedzę o stosowanych materiałach. Certyfikaty i standardy Nasze nowoczesne zakłady produkcyjne posiadają następujące certyfikaty: ISO 9001: Certyfikat Systemu Jakości ISO 14001:2004 Certyfikat Systemu Zarządzania Środowiskiem Jesteśmy pewni jakości naszych produktów, które poddajemy nieustannym badaniom tak, aby sprawdziły się nawet w najbardziej wymagających środowiskach. Obudowy Ensto Cubo są certyfikowane zgodnie z normą EN Większość naszych obudów z poliwęglanu posiada również certyfikaty UL i cul na palność materiału. Nasze wyroby spełniają wymagania wszystkich odpowiednich dyrektyw europejskich. Bliższe informacje Bliższe informacje dostępne są na naszej stronie internetowej lub u przedstawicieli techniczno-handlowych. Dane kontaktowe znajdują się na okładce katalogu. Zawartość Strona Obudowy dostosowane do wymagań klienta...3 Obudowy termoplastyczne Ensto Cubo S...4 Ensto Cubo D...6 Ensto Cubo O...7 Ensto Cubo C...8 Ensto Cubo W...9 Ensto Cubo P i G...10 Ensto Cubo R...11 Obudowy z poliestru Ensto Cubo M...12 Obudowy metalowe Ensto Cubo E...13 Ensto Cubo EO...14 Ensto Cubo F...15 Obudowy aluminiowe Ensto Cubo H...17 Pozostałe produkty Zestawy instalacyjne Ensto Cubo...18 Zaciski w obudowach Ensto Cubo T...19 Zaciski Ensto Clampo Pro...20 Zestawy zacisków...21 Informacje ogólne Specyfikacja techniczna...22 Certyfikaty...22 Zawartość opakowania...23 Prosimy odwiedzić naszą stronę internetową Na stronie znajdą Państwo m.in.: Nowości produktowe Karty wyrobów zawierające: Dane techniczne Rysunki techniczne w pdf, dwg, dxf oraz modele 3D w formacie stp Zdjęcia produktów Nasze referencje Katalogi i ulotki Dane kontaktowe do naszych przedstawicieli

3 3 Obudowy dostosowane do wymagań klienta Jesteśmy ekspertami w produkcji obudów na życzenie opracowywanych na podstawie projektu klienta, przeznaczonych dla wymagających środowisk. Oferujemy obudowy konfigurowalne produkowane w oparciu o obudowy standardowe oraz obudowy specjalne wykonywane w oparciu o projekt klienta. Obudowy dostosowane do wymagań klienta Obudowy konfigurowalne produkowane w oparciu o obudowy standardowe Obudowy specjalne produkowane w oparciu o projekt klienta Nasze usługi obejmują m.in.: Produkcję obudów metalowych o wymiarach wskazanych przez klienta Automatyczne cięcie, gięcie, gwintowanie zgodne z projektem Nadruk logo, instrukcji i symboli Malowanie obudów metalowych zgodnie z paletą RAL Zastosowanie barwnego granulatu do produkcji obudów termoplastycznych Wyposażanie obudów w szyny DIN, zaciski, wpusty kablowe, klawiatury membranowe, obwody drukowane itp. Ekranowanie EMC Nasze usługi obejmują m.in.: Projekt wyrobu Analizę wykonalności Wykonanie prototypu Stworzenie modelu 3D i dokumentacji Modyfikację lub wykonanie nowych form Produkcję narzędzi i oprzyrządowania Próby montażowe, testy i certyfikację Zakupy komponentów na podstawie umów trójstronnych Obudowy konfigurowalne Obudowy specjalne

4 4 Obudowy Ensto Cubo S IP 66/67 Wymiary 75 x 125 x 35 do 175 x 250 x 150 mm Obudowy Ensto Cubo S w skrócie: Wykonane z ABS lub poliwęglanu, przezroczysta pokrywa występuje tylko w wersji z poliwęglanu Kolor standardowy szary RAL 7035, dostępne również pokrywy przezroczyste Oferta obejmuje obudowy z bokami gładkimi lub z przetłoczeniami (metrycznymi lub Pg) Dostępne w 36 rozmiarach, w dwóch głębokościach podstawy (25 i 50 mm) i 5 różnych wysokościach pokrywy Pokrywa i śruby pokrywy wyposażone są w otwory umożliwiające zaplombowanie obudowy W podstawie znajdują się sloty umożliwiające montaż obwodów drukowanych Akcesoria, m.in.: płyty montażowe, listwy DIN, uchwyty montażowe. Obudowa z 10 mm pokrywą i 25 mm podstawą. Pokrywa i śruby wyposażone są w otwory umożliwiające zaplombowanie obudowy. podst pokr pokrywa szara przetł. metryczne SPCM081306G ( SPCM081308G ( SPCM081310G ( SPCM081313G ( pokrywa przezr. przetł. metryczne SPCM081306T ( SPCM081308T ( SPCM081310T ( SPCM081313T ( pokrywa szara przetł. Pg SPCK081306G ( SPCK081308G ( SPCK081310G ( SPCK081313G ( ) M: 2 x M16/ x M12/20 7) Pg: 2 x Pg9/ x Pg9/13.5 SPCM101006G (2 SPCM101006T ( ) M: 2 x M16/ x M12/20 SPCM131306G ( SPCM131308G ( SPCM131310G ( SPCM131313G ( SPCM131306T ( SPCM131308T ( SPCM131310T ( SPCM131313T ( SPCK131306G ( SPCK131308G ( SPCK131310G ( SPCK131313G ( pokrywa przezr. przetł. Pg SPCK081306T ( SPCK081308T ( SPCK081310T ( SPCK081313T ( SPCK131306T ( SPCK131308T ( SPCK131310T ( SPCK131313T ( ) M: 4 x M16/ x M12/20 8) Pg: 4 x Pg16/ x Pg9/13.5 SPCM131806G (4 SPCM131806T (4 SPCK131806G (9 SPCK131806T ( SPCM131808G (4 SPCM131808T (4 SPCK131808G (9 SPCK131808T ( SPCM131810G (4 SPCM131810T (4 SPCK131810G (9 SPCK131810T ( SPCM131813G (4 SPCM131813T (4 SPCK131813G (9 SPCK131813T ( SPCM131815G ( SPCM131815T ( SPCK131815G ( SPCK131815T ( ) M: 4 x M16/ x M12/20 9) Pg: 4 x Pg16/ x Pg9/13.5 SPCM132513G (12 SPCM132513T ( ) M: 2 x M20/25 SPCM181808G (5 SPCM181808T (5 SPCK181808G (10 SPCK181808T ( SPCM181810G (5 SPCM181810T (5 SPCK181810G (10 SPCK181810T ( SPCM181813G (5 SPCM181813T (5 SPCK181813G (10 SPCK181813T ( SPCM181815G (5 SPCM181815T (5 SPCK181815G (10 SPCK181815T ( ) M: 4 x M12/ x M16/ x M12/20 10) Pg: 4 x Pg16/ x Pg9/ x Pg9/13.5 SPCM182508G (6 SPCM182508T (6 SPCK182508G (11 SPCK182508T ( SPCM182510G (6 SPCM182510T (6 SPCK182510G (11 SPCK182510T ( SPCM182515G (6 SPCM182515T (6 SPCK182515G (11 SPCK182515T ( ) M: 4 x M12/ x M16/ x M12/20 11) Pg: 4 x Pg16/ x Pg9/ x Pg9/13.5

5 5 Obudowy Ensto Cubo S dostępne są w 36 rozmiarach, w dwóch głębokościach podstawy (25 i 50 mm) i 5 różnych wysokościach pokrywy. Obudowa z zawiasami (DSHI1), zaślepkami narożnymi i główkami motylkowymi (SLW1). Wśród akcesoriów znaleźć można płyty montażowe, zawiasy, śruby pokrywy i zaślepki narożne. podst pokr pokrywa szara SPCP081304LG SPCP081305LG SPCP081306G SPCP081308LG SPCP081308G SPCP081310LG SPCP081310G SPCP081313G SPCP101004LG SPCP101006G SPCP131304LG SPCP131305LG SPCP131306G SPCP131308LG SPCP131308G SPCP131310LG SPCP131310G SPCP131313G SPCP131804LG SPCP131805LG SPCP131806G SPCP131808LG SPCP131808G SPCP131810LG SPCP131810G SPCP131813LG SPCP131813G SPCP131815G SPCP132513G SPCP181808G SPCP181810G SPCP181813G SPCP181815G SPCP182508G SPCP182510G SPCP182515G pokrywa przezr. SPCP081304LT SPCP081305LT SPCP081306T SPCP081308LT SPCP081308T SPCP081310LT SPCP081310T SPCP081313T SPCP101004LT SPCP101006T SPCP131304LT SPCP131305LT SPCP131306T SPCP131308LT SPCP131308T SPCP131310LT SPCP131310T SPCP131313T SPCP131804LT SPCP131805LT SPCP131806T SPCP131808LT SPCP131808T SPCP131810LT SPCP131810T SPCP131813LT SPCP131813T SPCP131815T SPCP132513T SPCP181808T SPCP181810T SPCP181813T SPCP181815T SPCP182508T SPCP182510T SPCP182515T ABS pokrywa szara SABP081304LG SABP081305LG SABP081306G SABP081308LG SABP081308G SABP081310LG SABP081310G SABP081313G SABP101004LG SABP101006G SABP131304LG SABP131305LG SABP131306G SABP131308LG SABP131308G SABP131310LG SABP131310G SABP131313G SABP131804LG SABP131805LG SABP131806G SABP131808LG SABP131808G SABP131810LG SABP131810G SABP131813LG SABP131813G SABP131815G SABP132513G SABP181808G SABP181810G SABP181813G SABP181815G SABP182508G SABP182510G SABP182515G ABS pokrywa przezr. SABP081304LT SABP081305LT SABP081306T SABP081308LT SABP081308T SABP081310LT SABP081310T SABP081313T SABP101004LT SABP101006T SABP131304LT SABP131305LT SABP131306T SABP131308LT SABP131308T SABP131310LT SABP131310T SABP131313T SABP131804LT SABP131805LT SABP131806T SABP131808LT SABP131808T SABP131810LT SABP131810T SABP131813LT SABP131813T SABP131815T SABP132513T SABP181808T SABP181810T SABP181813T SABP181815T SABP182508T SABP182510T SABP182515T

6 6 Obudowy Ensto Cubo D IP 66/67 Wymiary 53 x 55 x 36 do 230 x 300 x 111 mm Obudowy Ensto Cubo D w skrócie: Wykonane z ABS lub poliwęglanu, przezroczysta pokrywa występuje tylko w wersji z poliwęglanu Kolor standardowy szary RAL 7035, dostępne również pokrywy przezroczyste Gładkie boki Nowoczesny design o ściętych krawędziach obudowy i zaślepkach narożnych W pokrywie posiada punkty montażowe W podstawie znajdują się sloty umożliwiające montaż obwodów drukowanych Akcesoria, m.in.: płyty montażowe, listwy DIN, zawiasy uchwyty montażowe. Obudowy Ensto Cubo D mają nowoczesny design o ściętych krawędziach i zaślepkach narożnych. Obudowy Ensto Cubo D posiadają punkty montażowe w pokrywie. W podstawie obudowy znajdują się sloty umożliwiające montaż obwodów drukowanych. Obudowa wyposażona w zawiasy (DSHI1) i uchwyty montażowe (DFL1) pokrywa szara (Kod produktu, DPCP050504G DPCP050704G DPCP080806G DPCP080809G DPCP081206G DPCP081209G DPCP081606G DPCP081609G DPCP121206G DPCP121209G DPCP121609G DPCP122009G DPCP152008G DPCP162409G DPCP162412G DPCP233009G DPCP233011G pokrywa przezr. (Kod produktu, DPCP050504T DPCP050704T DPCP080806T DPCP080809T DPCP081206T DPCP081209T DPCP081606T DPCP081609T DPCP121206T DPCP121209T DPCP121609T DPCP122009T DPCP152008T DPCP162409T DPCP162412T DPCP233009T DPCP233011T ABS pokrywa szara (Kod produktu, DABP050504G DABP050704G DABP080806G DABP080809G DABP081206G DABP081209G DABP081606G DABP081609G DABP121206G DABP121209G DABP121609G DABP122009G DABP152008G DABP162409G DABP162412G DABP233009G DABP233011G ABS pokrywa przezr. (Kod produktu, DABP050504T DABP050704T DABP080806T DABP080809T DABP081206T DABP081209T DABP081606T DABP081609T DABP121206T DABP121209T DABP121609T DABP122009T DABP152008T DABP162409T DABP162412T DABP233009T DABP233011T

7 7 Obudowy Ensto Cubo O IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm Obudowy Ensto Cubo O w skrócie: Wykonane z ABS lub poliwęglanu, przezroczysta pokrywa występuje tylko w wersji z poliwęglanu Kolor standardowy szary RAL 7035, dostępne również pokrywy przezroczyste Oferta obejmuje obudowy z bokami gładkimi lub z przetłoczeniami metrycznymi Nadstawka o głębokości 55 mm dostępna w każdym rozmiarze. Nadstawki mogą być ze sobą łączone w ramach jednej obudowy. Pokrywa i śruby pokrywy wyposażone są w otwory umożliwiające zaplombowanie obudowy Pokrywa może być również zamontowana z tyłu obudowy Szeroka gama akcesoriów, m.in. płyty montażowe, listwy DIN, pokrywy modułowe, uchwyty dystansowe i uchwyty montażowe. Uchwyt dystansowy OEL1 umożliwia regulację głębokości instalacji płyt montażowych lub paneli frontowych. Możliwy jest montaż pokrywy z tyłu obudowy Ensto Cubo O. Obudowa 300 x 300 mm z przetłoczeniami metrycznymi góra: 12 x M x M16/25 dół: 8 x M x M25/40 Obudowa 300 x 400/600 mm z przetłoczeniami metrycznymi góra: 12 x M12/ x M32/40 dół: 8 x M12/ x M16/ pokrywa szara przetłoczenia metryczne (Kod produktu, kod EAN) OPCM303013G OPCM303018G OPCM304013G OPCM304018G OPCM306013G OPCM306018G pokr. przezr. przetłoczenia metryczne (Kod produktu, kod EAN) OPCM303013T OPCM303018T OPCM304013T OPCM304018T OPCM306013T OPCM306018T pokrywa szara (Kod produktu, kod EAN) OPCP202013G OPCP202018G OPCP203013G OPCP203018G OPCP204013G OPCP204018G OPCP303013G OPCP303018G OPCP304013G OPCP304018G OPCP306013G OPCP306018G OPCP406013G OPCP406018G pokrywa przezroczysta (Kod produktu, kod EAN) OPCP202013T OPCP202018T OPCP203013T OPCP203018T OPCP204013T OPCP204018T OPCP303013T OPCP303018T OPCP304013T OPCP304018T OPCP306013T OPCP306018T OPCP406013T OPCP406018T ABS pokrywa szara (Kod produktu, kod EAN) OABP202013G OABP202018G OABP203013G OABP203018G OABP204013G OABP204018G OABP303013G OABP303018G OABP304013G OABP304018G OABP306013G OABP306018G OABP406013G OABP406018G ABS pokrywa przezr. (Kod produktu, kod EAN) OABP202013T OABP202018T OABP203013T OABP203018T OABP204013T OABP204018T OABP303013T OABP303018T OABP304013T OABP304018T OABP306013T OABP306018T OABP406013T OABP406018T

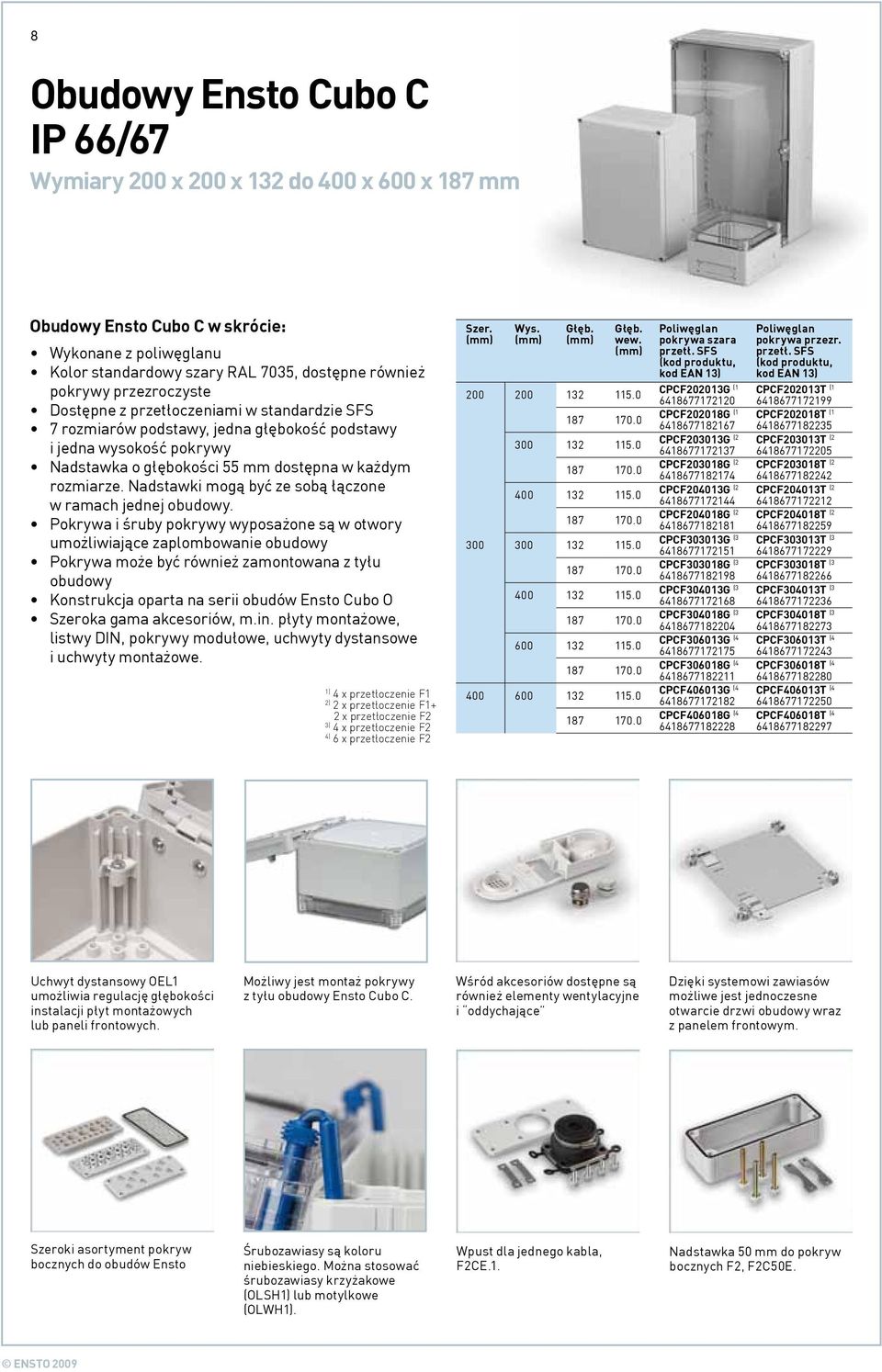

8 8 Obudowy Ensto Cubo C IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm Obudowy Ensto Cubo C w skrócie: Wykonane z poliwęglanu Kolor standardowy szary RAL 7035, dostępne również pokrywy przezroczyste Dostępne z przetłoczeniami w standardzie SFS 7 rozmiarów podstawy, jedna głębokość podstawy i jedna wysokość pokrywy Nadstawka o głębokości 55 mm dostępna w każdym rozmiarze. Nadstawki mogą być ze sobą łączone w ramach jednej obudowy. Pokrywa i śruby pokrywy wyposażone są w otwory umożliwiające zaplombowanie obudowy Pokrywa może być również zamontowana z tyłu obudowy Konstrukcja oparta na serii obudów Ensto Cubo O Szeroka gama akcesoriów, m.in. płyty montażowe, listwy DIN, pokrywy modułowe, uchwyty dystansowe i uchwyty montażowe. 1) 4 x przetłoczenie F1 2) 2 x przetłoczenie F1+ 2 x przetłoczenie F2 3) 4 x przetłoczenie F2 4) 6 x przetłoczenie F pokrywa szara przetł. SFS CPCF202013G ( CPCF202018G ( CPCF203013G ( CPCF203018G ( CPCF204013G ( CPCF204018G ( CPCF303013G ( CPCF303018G ( CPCF304013G ( CPCF304018G ( CPCF306013G ( CPCF306018G ( CPCF406013G ( CPCF406018G ( pokrywa przezr. przetł. SFS CPCF202013T ( CPCF202018T ( CPCF203013T ( CPCF203018T ( CPCF204013T ( CPCF204018T ( CPCF303013T ( CPCF303018T ( CPCF304013T ( CPCF304018T ( CPCF306013T ( CPCF306018T ( CPCF406013T ( CPCF406018T ( Uchwyt dystansowy OEL1 umożliwia regulację głębokości instalacji płyt montażowych lub paneli frontowych. Możliwy jest montaż pokrywy z tyłu obudowy Ensto Cubo C. Wśród akcesoriów dostępne są również elementy wentylacyjne i oddychające Dzięki systemowi zawiasów możliwe jest jednoczesne otwarcie drzwi obudowy wraz z panelem frontowym. Szeroki asortyment pokryw bocznych do obudów Ensto Śrubozawiasy są koloru niebieskiego. Można stosować śrubozawiasy krzyżakowe (OLSH1) lub motylkowe (OLWH1). Wpust dla jednego kabla, F2CE.1. Nadstawka 50 mm do pokryw bocznych F2, F2C50E.

9 9 Obudowy naścienne Ensto Cubo W IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm Obudowy naścienne Ensto Cubo W w skrócie: Wykonane z poliwęglanu Kolor standardowy szary RAL 7035, dostępne również pokrywy przezroczyste Boki gładkie, zestawy instalacyjne Ensto Cubo W1 i W2 prezentowane na stronie 18 dostępne są z pokrywami bocznymi Posiadają fabrycznie montowane zawiasy i zatrzaski 7 rozmiarów podstawy, jedna głębokość podstawy i jedna wysokość pokrywy Nadstawka o głębokości 55 mm dostępna w każdym rozmiarze Konstrukcja oparta na serii obudów Ensto Cubo O Możliwość łatwego zamknięcia obudowy na kłódkę bez żadnych dodatkowych akcesoriów Większość akcesoriów do obudów Ensto Cubo O może być również stosowanych w przypadku Ensto Cubo W. Wśród akcesoriów znaleźć można płyty montażowe, listwy DIN, uchwyty dystansowe i uchwyty montażowe pokrywa szara WPCP202013G WPCP202018G WPCP203013G WPCP203018G WPCP204013G WPCP204018G WPCP303013G WPCP303018G WPCP304013G WPCP304018G WPCP306013G WPCP306018G WPCP406013G WPCP406018G pokrywa przezr. WPCP202013T WPCP202018T WPCP203013T WPCP203018T WPCP204013T WPCP204018T WPCP303013T WPCP303018T WPCP304013T WPCP304018T WPCP306013T WPCP306018T WPCP406013T WPCP406018T Uchwyt dystansowy OEL1 umożliwia regulację głębokości instalacji płyt montażowych lub paneli frontowych. Istnieje możliwość łatwego zamknięcia obudowy na kłódkę bez żadnych dodatkowych akcesoriów Asortyment Ensto Cubo obejmuje również zestawy instalacyjne. Na zdjęciu widoczny jest komplet Ensto Cubo W1 zawierający wszystkie komponenty montażowe oraz wpusty kablowe. Więcej informacji na stronie 18.

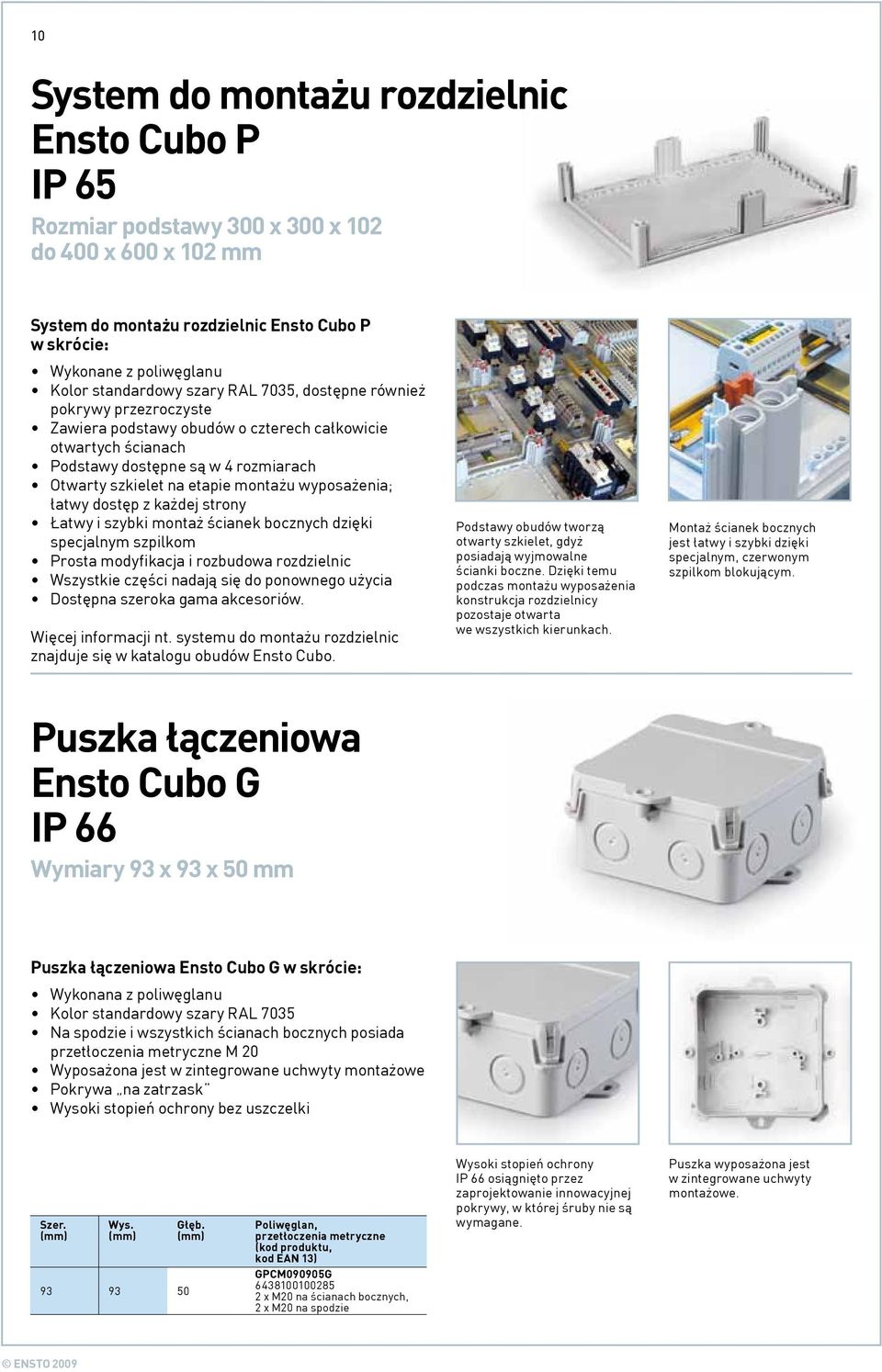

10 10 System do montażu rozdzielnic Ensto Cubo P IP 65 Rozmiar podstawy 300 x 300 x 102 do 400 x 600 x 102 mm System do montażu rozdzielnic Ensto Cubo P w skrócie: Wykonane z poliwęglanu Kolor standardowy szary RAL 7035, dostępne również pokrywy przezroczyste Zawiera podstawy obudów o czterech całkowicie otwartych ścianach Podstawy dostępne są w 4 rozmiarach Otwarty szkielet na etapie montażu wyposażenia; łatwy dostęp z każdej strony Łatwy i szybki montaż ścianek bocznych dzięki specjalnym szpilkom Prosta modyfikacja i rozbudowa rozdzielnic Wszystkie części nadają się do ponownego użycia Dostępna szeroka gama akcesoriów. Więcej informacji nt. systemu do montażu rozdzielnic znajduje się w katalogu obudów Ensto Cubo. Podstawy obudów tworzą otwarty szkielet, gdyż posiadają wyjmowalne ścianki boczne. Dzięki temu podczas montażu wyposażenia konstrukcja rozdzielnicy pozostaje otwarta we wszystkich kierunkach. Montaż ścianek bocznych jest łatwy i szybki dzięki specjalnym, czerwonym szpilkom blokującym. Puszka łączeniowa Ensto Cubo G IP 66 Wymiary 93 x 93 x 50 mm Puszka łączeniowa Ensto Cubo G w skrócie: Wykonana z poliwęglanu Kolor standardowy szary RAL 7035 Na spodzie i wszystkich ścianach bocznych posiada przetłoczenia metryczne M 20 Wyposażona jest w zintegrowane uchwyty montażowe Pokrywa na zatrzask Wysoki stopień ochrony bez uszczelki, przetłoczenia metryczne GPCM090905G x M20 na ścianach bocznych, 2 x M20 na spodzie Wysoki stopień ochrony IP 66 osiągnięto przez zaprojektowanie innowacyjnej pokrywy, w której śruby nie są wymagane. Puszka wyposażona jest w zintegrowane uchwyty montażowe

11 11 Obudowy modułowe Ensto Cubo R IP 65 Wymiary 75 x 125 x 100 do 300 x 600 x 136 mm Obudowy modułowe Ensto Cubo R w skrócie: Wykonane z ABS lub poliwęglanu, przezroczysta pokrywa występuje tylko w wersji z poliwęglanu Kolor standardowy szary RAL 7035, drzwi przyciemniane w standardzie, dostępne również przezroczyste Gotowe do montażu Dostępne z bokami gładkimi lub z przetłoczeniami Pg/metrycznymi/SFS Posiadają przezroczyste drzwi ułatwiające kontrolę i obsługę znajdującej się wewnątrz aparatury Dostępne w 7 rozmiarach Obudowy modułowe o małych gabarytach (wymiary 75 x 125 x 100 do 175 x 250 x 100 mm) przeznaczone są dla 2, 4, 6 i 10 modułów Obudowy modułowe o większych gabarytach (wymiary 300 x 300 x 132 do 300 x 600 x 132 mm) przeznaczone są dla 12, 24 lub 36 modułów Mogą pracować w pomieszczeniach wilgotnych Istnieje możliwość zamknięcia drzwi oraz pokrywy na zamek lub też zaplombowania obudowy Zawartość opakowania: Obudowy modułowe o małych gabarytach (2-10 modułów) Podstawa obudowy Pokrywa z uchylnym okienkiem inspekcyjnym Śruby pokrywy Montowane fabrycznie listwy DIN Obudowy modułowe o większych gabarytach (12-36 modułów) Podstawa obudowy Pokrywa z drzwiami przyciemnianymi Śruby pokrywy Montowane fabrycznie listwy DIN Wsporniki listew DIN Zaciski N/PE Pokrywa modułowa Tabliczki opisowe Standardowo obudowy o większych gabarytach posiadają przyciemniane drzwi inspekcyjne. Dostępne są również drzwi przezroczyste. Pokrywa może zostać zaplombowana. Obudowy modułowe o małych gabarytach przetłoczenia Pg / RPCK081308G/2M Dla 2 modułów / RPCK131308G/4M Dla 4 modułów / RPCK131808G/6M Dla 6 modułów / RPCK182508G/10M Dla 10 modułów ABS RABP081308G/2M Dla 2 modułów RABP131308G/4M Dla 4 modułów RABP131808G/6M Dla 6 modułów RABP182508G/10M Dla 10 modułów Obudowy modułowe o większych gabarytach / / /116 przetłoczenia metryczne RPCM33DS.12MT Dla 1 x 12 modułów RPCM34DS.24MT Dla 2 x 12 modułów RPCM36DS.36MT Dla 3 x 12 modułów pokrywy boczne RPCF33DS.12MT Dla 1 x 12 modułów RPCF34DS.24MT Dla 2 x 12 modułów RPCF36DS.36MT Dla 3 x 12 modułów RPCP33DS.12MT Dla 1 x 12 modułów RPCP34DS.24MT Dla 2 x 12 modułów RPCP36DS.36MT Dla 3 x 12 modułów ABS RABP33DS.12MT Dla 1 x 12 modułów RABP34DS.24MT Dla 2 x 12 modułów RABP36DS.36MT Dla 3 x 12 modułów

12 12 Obudowy Ensto Cubo M IP 66 Wymiary 75 x 80 x 55 do 400 x 405 x 120 mm Obudowy Ensto Cubo M w skrócie: Wykonane z poliestru wzmacnianego włóknem szklanym (GRP) Gładkie boki Wymiary obudów zgodne z Normą Europejską Dostępne w 13 rozmiarach Doskonała odporność na temperaturę (-50 C do +140 C) z uszczelką silikonową (dostępna tylko na zamówienie) Mocna konstrukcja i wysoka odporność na korozję i rozpuszczalniki Dobrze sprawdzają się w bardzo wymagających środowiskach, takich jak rafinerie czy przemysł petrochemiczny/chemiczny Ze względu na obecność włókien szklanych są kłopotliwe w obróbce mechanicznej, dlatego też zaleca się zamawianie obudów z wyciętymi fabrycznie otworami Akcesoria: m.in. płyty montażowe, listwy DIN, uchwyty montażowe i zawiasy Poliester MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP MGRP Obudowy Ensto Cubo M mają gładkie boki i niewypadające śruby ze stali nierdzewnej. Obudowy z poliestru są kłopotliwe w obróbce mechanicznej, dlatego też zaleca się zamawianie obudów z wyciętymi fabrycznie otworami. Obudowy mogą być wyposażone w zawiasy (HMHI2). Uchwyty montażowe są przymocowane do podstawy obudowy za pomocą śrub. Kod produktu HMFL4.

13 13 Obudowy naścienne Ensto Cubo E (IP 66), z podwójnymi drzwiami (IP 55) Wymiary 200 x 300 x 150 do 1000 x 1200 x 300 mm Obudowy naścienne Ensto Cubo E w skrócie: Modele standardowe malowane farbami poliestrowymi posiadają pokrywy boczne (kolor standardowy szary RAL 7035), podczas gdy modele standardowe ze stali nierdzewnej mają gładkie boki Kąt rozwarcia drzwi 110 Umiejscowienie drzwi można łatwo zmienić z prawostronnego na lewostronne Obudowy o wymiarach specjalnych dostępne są nawet w małych partiach po konkurencyjnej cenie Na życzenie wykonywane są również obudowy naścienne ze stali kwasoodpornej AISI 316 Akcesoria: m.in. listwy DIN, zamki i pokrywy boczne, blokada drzwiowa, uchwyty montażowe, daszki ochronne Zawartość opakowania: Podstawa obudowy, drzwi Pokrywa(y) boczna(e), śruby i nakrętki (obudowy malowane farbami poliestrowymi) Płyta montażowa wraz nakrętkami Śruba M8, podkładki i nakrętka do uziemienia płyty montażowej, oznaczniki punktów uziemienia Zamek i jeden klucz DIN 3 Zaślepki do otworów montażowych (obudowy malowane farbami poliestrowymi) i otworów na zawiasy Nakrętki i podkładki do śrub M6 Daszek ochronny zalecany jest w przypadku, gdy obudowa użytkowana jest na zewnątrz. Uchwyty montażowe dostępne są w dwóch głębokościach 20 mm (EFFL2.20) i 50 mm (EFFL2.50). W dno podstawy wspawane są śruby M8, a w drzwi śruby M6. Po jednej stronie dodatkowo śruba M6 do uziemienia. 1) 1 x pokrywa F1 2) 1 x pokrywa F2 3) 2 x pokrywa F2 4) 3 x pokrywa F2 5) 4 x pokrywa F Stal malowana farbami poliestr. pokrywy boczne EFEF203015A ( EFEF302015A ( EFEF303015A ( EFEF303020A ( EFEF304020A ( EFEF403015A ( EFEF403020A ( EFEF404020A ( EFEF404030A ( EFEF405020A ( EFEF406020A ( EFEF406030A ( EFEF505020A ( EFEF505030A ( EFEF506030A ( EFEF604020A ( EFEF604030A ( EFEF606020A ( EFEF606030A ( EFEF608020A ( EFEF608030A ( EFEF A ( EFEF A ( EFEF806030A ( EFEF808020A ( EFEF808030A ( EFEF A ( EFEF A ( EFEF A ( EFEF A ( EFEF A ( EFEF808030DA ( Podwójne drzwi EFEF DA ( Podwójne drzwi Stal nierdzewna AISI 304 ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP ESSP808030D Podwójne drzwi ESSP D Podwójne drzwi EFEF DA (5 ESSP D Podwójne drzwi Podwójne drzwi EFEF DA (5 ESSP D Podwójne drzwi Podwójne drzwi

14 14 Obudowy naścienne Ensto Cubo EO IP 66 Wymiary 190 x 240 x 138 do 480 x 960 x 248 mm Obudowy naścienne Ensto Cubo EO w skrócie: Wykonane ze stali malowanej farbami poliestrowymi, kolor standardowy szary RAL 7035 Posiadają przetłoczenia typu SFS (wielkość F1 i F2) na każdym boku, dostępne w 22 rozmiarach Drzwi wyposażone w zamek, kąt rozwarcia drzwi 110º W dnie znajdują się kołki montażowe M8 dla płyty montażowej Posiadają śrubę do uziemienia na jednym z boków podstawy 2 śruby do uziemienia M6 na drzwiach Doskonale nadają się do tworzenia większych rozdzielnic modułowych Akcesoria: m.in. pokrywy boczne, uchwyty montażowe i blokada drzwiowa. Zawartość opakowania: Podstawa obudowy Drzwi Śruby montażowe M8 Płyta montażowa Zamek z nacięciem (-) Stal malowana farbami poliestr. pokrywy boczne EOK192414A ( EOJ192814A ( EOJ192819A ( EOM193814A ( EOM193819A ( EOL242814A ( EOO282814A ( EOO282819A ( EOP283814A ( EOP283819A ( EOT285614A ( EOT285619A ( EOR383814A ( EOR383819A ( EOU385614A ( EOU385619A ( EOU385625A ( EOV388419A ( EOV388425A ( EOY484825A ( EOZ487625A ( EOQ489625A ( Obudowy posiadają przetłoczenia na każdym boku Płyta montażowa 1,5 mm ze śrubami M8 i akcesoriami do uziemienia jest dostarczana standardowo w komplecie z obudową. 1) 4 x przetłoczenie F1 2) 2 x przetłoczenie F1 + F2 3) 4 x przetłoczenie F2 4) 6 x przetłoczenie F2 5) 8 x przetłoczenie F2 Blokada drzwiowa, zestaw, EDS2. Pokrywa wentylacyjna rozmiar F2, EVF2A. Zestaw uchwytów montażowych, wysokość 20 mm, EOFL2.20. Zestaw śrub montażowych do pokrywy o rozmiarze F1, EO72.07.

15 15 Obudowy do zacisków Ensto Cubo F IP 66 Wymiary 150 x 150 x 80 do 800 x 400 x 120 mm Obudowy do zacisków Ensto Cubo F w skrócie: Wykonane ze stali malowanej farbą poliestrową (kolor szary RAL 7035) lub ze stali nierdzewnej AISI 304 Boki gładkie lub pokrywy boczne Obudowy o głębokości 120 mm malowane farbą poliestrową są również dostępne w standardzie z pokrywami bocznymi lub oknem z poliwęglanu W 30 rozmiarach i 2 głębokościach Posiadają perforowany wspornik listwy DIN lub płyty montażowej umożliwiający podejście przewodami z dowolnej strony Śruba M6 do uziemienia na jednym z boków podstawy Na życzenie dostępne są też obudowy ze stali kwasoodpornej AISI 316 Obudowy o wymiarach specjalnych dostępne są nawet w małych partiach po konkurencyjnej cenie Wszystkie wersje mogą być wyposażone w zawiasy Akcesoria: m.in. płyty montażowe, listwy DIN, uchwyty montażowe i zawiasy Zawartość opakowania: Podstawa obudowy Pokrywa Śruby pokrywy z uszczelkami i nakrętki Śruby montażowe Zaślepki do otworów montażowych Śruba i nakrętka M6 do uziemienia Oznaczniki punktów uziemienia Modele z pokrywą boczną zawierają pokrywę, śruby i podkładki Stal malowana farbami poliestr. FFUP151508A FFUP151512A FFUP202008A FFUP202012A FFUP301508A FFUP301512A FFUP302008A FFUP302012A FFUP303008A FFUP303012A FFUP402008A FFUP402012A FFUP403008A FFUP403012A FFUP404008A Stal malowana farbami poliestrowymi, pokrywy 192 x 62 mm FFUF301512A Pokrywy/bok: FFUF302012A Pokrywy/bok: FFUF303012A Pokrywy/bok: FFUF402012A Pokrywy/bok: FFUF403012A Pokrywy/bok: Stal malowana farbami poliestrowymi, okno z poliwęglanu FFUW202012A Rozmiar okna: 120 x 120 mm FFUW302012A Rozmiar okna:220 x 120 mm FFUW402012A Rozmiar okna:320 x 120 mm Stal nierdzewna AISI 304 FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP

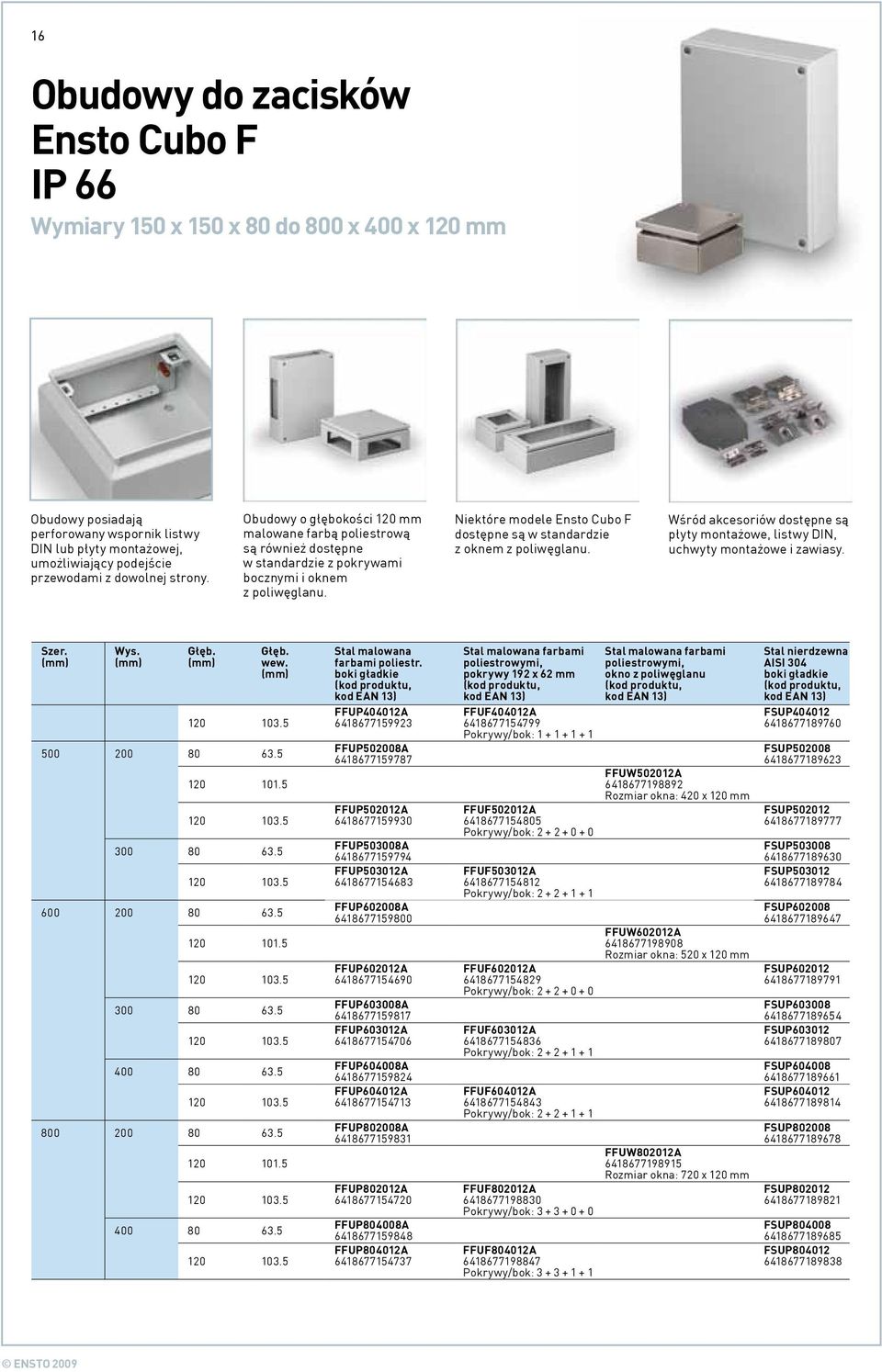

16 16 Obudowy do zacisków Ensto Cubo F IP 66 Wymiary 150 x 150 x 80 do 800 x 400 x 120 mm Obudowy posiadają perforowany wspornik listwy DIN lub płyty montażowej, umożliwiający podejście przewodami z dowolnej strony. Obudowy o głębokości 120 mm malowane farbą poliestrową są również dostępne w standardzie z pokrywami bocznymi i oknem z poliwęglanu. Niektóre modele Ensto Cubo F dostępne są w standardzie z oknem z poliwęglanu. Wśród akcesoriów dostępne są płyty montażowe, listwy DIN, uchwyty montażowe i zawiasy Stal malowana farbami poliestr. FFUP404012A FFUP502008A FFUP502012A FFUP503008A FFUP503012A FFUP602008A FFUP602012A FFUP603008A FFUP603012A FFUP604008A FFUP604012A FFUP802008A FFUP802012A FFUP804008A FFUP804012A Stal malowana farbami poliestrowymi, pokrywy 192 x 62 mm FFUF404012A Pokrywy/bok: FFUF502012A Pokrywy/bok: FFUF503012A Pokrywy/bok: FFUF602012A Pokrywy/bok: FFUF603012A Pokrywy/bok: FFUF604012A Pokrywy/bok: FFUF802012A Pokrywy/bok: FFUF804012A Pokrywy/bok: Stal malowana farbami poliestrowymi, okno z poliwęglanu FFUW502012A Rozmiar okna: 420 x 120 mm FFUW602012A Rozmiar okna: 520 x 120 mm FFUW802012A Rozmiar okna: 720 x 120 mm Stal nierdzewna AISI 304 FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP FSUP

17 17 Obudowy Ensto Cubo H IP 66 Wymiary 50 x 45 x 30 do 310 x 601 x 180 mm Obudowy Ensto Cubo H w skrócie: Wykonane z aluminium malowanego farbami poliestrowymi Kolor standardowy szary RAL 7001 Dostępne wyłącznie z bokami gładkimi Rozmiary obudów zgodne z Normą Europejską 29 rozmiarów Spełniają wymagania przemysłu maszynowego i wojskowego odnośnie odporności na działanie rozpuszczalników, paliwa i oleju Doskonała odporność na temperaturę (-50 C do +150 C) dzięki uszczelce silikonowej (dostępna na zamówienie) Kłopotliwe w obróbce mechanicznej, dlatego zaleca się zlecenie wykonania otworów w zakładzie produkcyjnym Akcesoria: m.in płyty montażowe, listwy DIN, uchwyty do montażu naściennego i zawiasy W komplecie znajdują się niewypadające śruby pokrywy ze stali nierdzewnej. Śruby montażowe są zintegrowane z podstawą. Obudowy aluminiowe są kłopotliwe w obróbce mechanicznej, dlatego zaleca się zlecenie wykonania otworów w zakładzie produkcyjnym Aluminium malowane farb. poliestr. HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP HALP Obudowy mogą być również wyposażone w zawiasy (HMHI2). Uchwyty do montażu naściennego mocuje się do podstawy obudowy za pomocą śrub. Kod produktu HMFL4.

18 18 Pakiety instalacyjne Ensto Cubo Wymiary 125 x 125 x 75 do 300 x 400 x 132 mm Zestawy instalacyjne Ensto Cubo w skrócie: Zawierają komplet akcesoriów instalacyjnych i wpusty kablowe Oszczędność czasu i wysiłku, gdyż wszystkie wymagane komponenty można otrzymać zamawiając tylko jeden kod produktu Redukcja powierzchni magazynowej Łatwo przenieść na miejsce montażu dzięki specjalnej rączce. Cubelo to obudowa modułowa do stosowania na- lub podtynkowego. Cubelo11KS25 zawiera również wąski, dwumodułowy rozłącznik Ensto 25 A. Ensto Cubo S2 Ensto Cubo W1 Ensto Cubo C2 Ensto Cubo R1 Nazwa Cubelo11 Cubelo11KS25 Kod EAN Wymiary 222 x 210 x x 210 x 95 Moduły Zawartość opakowania: Rozłącznik, 25 A - 1 Śruby pokrywy (szt) 4 4 Listwa DIN 1 1 Pokrywa 1 1 Zaślepki kablowe Płyta pokrywy dla 6 modułów 1 1 Listwa zaciskowa N/PE 2 x (3 x 16 mm 2, 2 x (3 x 16 mm 2, 9 x 6 mm 2 ) 9 x 6 mm 2 ) Tabliczka opisowa 1 1 Nazwa Ensto Cubo S1 Ensto Cubo S2 Ensto Cubo S3 Kod produktu SPCM131308G001 SPCM131808G002 SPCM182515G003 Kod EAN Wymiary 125 x 125 x x 175 x x 250 x 150 Zawartość opak.: Śruby pokrywy (szt) Dławnice kablowe z odciążeniem 2 x M16, 2 x M20 2 x M20, 2 x M25 2 x M20, 2 x M25 Przeciwnakrętki 2 x M16, 2 x M20, 1 x M25 2 x M20, 3 x M25 2 x M20, 3 x M25 Zaślepka 1 x M25 1 x M25 1 x M25 Uchwyty montażowe, zestaw Płyta montażowa Śruby montażowe (szt) Nazwa Ensto Cubo C1 Ensto Cubo C2 Ensto Cubo W1 Ensto Cubo W2 Ensto Cubo R1 Ensto Cubo R2 Kod produktu CPCF303013G001 CPCF304013G002 WPCJ303013G001 WPCF304013G002 RPCF3313DS001 RPCF3413DS002 Kod EAN Wymiary 300 x 300 x x 400 x x 300 x x 400 x x 300 x x 400 x 132 Moduły x 12 2 x 12 Zawartość opakowania: Śruby pokrywy (szt) Pokrywy membranowe 1 x F x F2202 2x F2202 2x F2202 2x F2202 2x F2202 Śruby do pokr. bocz., kpl Wspornik podstawy Uchwyty montażowe, kpl Płyta montażowa Śruby montażowe (szt) Listwa DIN Zaślepka pustych modułów Tuleja dystansowa x 14 mm 2 x 14 mm Listwa N/PE Listwa N Listwa PE Uchwyty dystansowe

19 19 Zaciski w obudowach Ensto Cubo T Wymiary 125 x 125 x 75 do 300 x 600 x 132 mm Zaciski w obudowach Ensto Cubo T w skrócie: Zestaw komponentów do łączenia, przedłużania i rozgałęziania przewodów wraz z obudową Dostępne ze złączkami kompaktowymi Ensto Clampo Compact oraz zaciskami uniwersalnymi Ensto Clampo Pro W komplecie z obudowami z tworzyw termoplastycznych Ensto Cubo S lub C Rozmiar obudowy jest optymalnie dopasowany do wielkości zacisków/złączek i ilości miejsca koniecznego do przeprowadzenia przewodów Oszczędność czasu i wysiłku, gdyż wszystkie wymagane komponenty można otrzymać zamawiając tylko jeden kod produktu Redukcja powierzchni magazynowej Zawartość zestawów przedstawiona została w poniższej tabeli Ensto Cubo T1 Ensto Cubo T1 Ensto Cubo T2 Ensto Cubo T3 Ensto Cubo T4 Ensto Cubo T5 Nazwa Ensto Cubo T1 Ensto Cubo T2 Ensto Cubo T3 Ensto Cubo T4 Ensto Cubo T5 Kod produktu TPM131308G001 TPCF203013G002 TPCF304013G003 TPCF304013G004 TPCF306013G005 Kod EAN Przekrój Cu 12 x 6 mm 2 Al/Cu 5 x 6-50 mm 2 Al/Cu 5 x mm 2 Al/Cu 2 x (5 x 16-95) mm 2 Al/Cu 2 x ( 5 x ) mm 2 Zawartość opakowania: Obudowa Ensto Cubo SPCM131308G CPCF203013G CPCF304013G CPCF304013G CPCF306013G Śruby pokrywy (szt) Dławnice kablowe z odciążeniem 2 x M16, 2 x M20, 1 x M Przeciwnakrętki 2 x M16, 2 x M20, 1 x M Zaślepka 1 x M Pokrywy membranowe - 2 x F x F x F x F2204 Śruby do pokr. bocz., kpl Wspornik podstawy Uchwyty montażowe, kpl Listwa DIN/płyta montażowa 1 x listwa DIN 15, 13 cm 1 x listwa DIN 35, 16 cm 1 x listwa DIN 35, 26 cm 1 x listwa DIN 35, 26 cm 1 x płyta montażowa 30 x 40 cm Śruby montażowe (szt) Płytka końcowa Zaciski 1 x 12-torowy, szary (KR8121) 1 x 3-torowy, szary (KE61.03), 1 x niebieski (KE61.2), 1 x żółto-zielony (KE61.3) 3 x szary (KE62), 1 x niebieski (KE62.2), 1 x żółto-zielony (KE62.3) 3 x szary (KE67), 1 x niebieski (KE67.2), 1 x żółto-zielony (KE67.3) Paski z oznacznikami 1-12 L1, L2, L3 L1, L2, L3 L1, L2, L3 L1, L2, L3 Grzebienie mostkujące 2 x 3-torowy (KRL ) x szary (KE68), 1 x niebieski (KE68.2), 1 x żółto-zielony (KE68.3)

20 20 Zaciski uniwersalne do przewodów Al/Cu Ensto Clampo Pro Zaciski Ensto Clampo Pro w skrócie: Rodzina zacisków uniwersalnych 1-torowych i rozgałęźnych 1-torowych (posiadających 4 szczęki) Uniwersalny zacisk 50 mm² dostępny jest również jako blok 3-torowy. Dzięki kompaktowej budowie są mniejsze od innych, dostępnych na rynku produktów Służą do łączenia przewodów aluminiowych i miedzianych Wstępnie pokryte są pastą stykową Charakteryzują się prostą, niezawodną konstrukcją Mogą być montowane na szynie DIN i do płyty montażowej za pomocą śrub Przewody dokręca się szybko i pewnie za pomocą jednej śruby Seria zacisków Ensto Clampo Pro obejmuje zaciski uniwersalne i rozgałęźne. Uniwersalny zacisk 50 mm² dostępny jest także jako blok 3-torowy. Przekrój (mm²) Zaciski uniwersalne 1-torowe Al 6-50, Cu Al/Cu Al/Cu Al/Cu Typ Kod EAN 13 Kolor Prąd znamionowy (A) Cu Al KE Szary KE Niebieski KE Żółto-zielony KE Szary KE Niebieski KE Żółto-zielony KE Szary KE Niebieski KE Żółto-zielony KE Szary KE Niebieski KE Żółto-zielony Zacisk uniwersalny 3-torowy Al 6-50, Cu KE Szary Zaciski rozgałęźne 1-torowe (4-szczękowe) Al 6-50, Cu Al/Cu Al/Cu Al/Cu KE Szary KE Niebieski KE Żółto-zielony KE Szary KE Niebieski KE Żółto-zielony KE Szary KE Niebieski KE Żółto-zielony KE Szary KE Niebieski KE Żółto-zielony Pozostałe komponenty Ensto Clampo Apparatus Zaciski aparatowe służą do bezpośredniego przyłączania przewodów Al i Cu do urządzeń (rozłączniki, styczniki, podstawy bezpiecznikowe, szyny). Zaciski są przystosowane do przyłączenia jednego lub dwóch przewodów. Mogą być wykonane w wersji z podstawą izolacyjną. Ensto Clampo Compact Złączki kompaktowe stanowią doskonałe i ekonomiczne rozwiązanie w aplikacjach gdzie ilość miejsca na instalację aparatów jest ograniczona. Służą do łączenia przewodów Cu i mogą być montowane wprost na listwie DIN lub na płycie montażowej. Ensto Clampo Ground Seria obejmuje szyny i zaciski N i PE do uziemień. Zakres zastosowań zacisków Ensto Clampo Ground jest niezwykle szeroki: od tablic i szaf rozdzielczych i zasilających, poprzez obwody automatyki i sterowania do napędów elektrycznych a nawet elektroniki. Ensto Compact Seria rozłączników tworzy kompletną linię produktów charakteryzujących się kompaktową budową. Rozłączniki Ensto produkowane są w dwóch gabarytach o szerokości dwóch modułów (36 mm) dla prądów 16 A...63 A oraz trzech modułów (54 mm) dla prądów 63 A 125 A.
