1 Podsumowanie projektu gminnego obejmującego budowę 700 PV Maciej Mróz Warszawa, 2018

2 agenda Rozwój OZE na obszarze TD Klaster Wirtualna Elektrownia Ochotnica Informacje o sieci TD na obszarze gminy Ochotnica Dolna Analiza pracy 33 mikroinstalacji Wnioski Podsumowanie 2

3 [MW] [szt.] [MW] rozwój OZE na obszarze TD Rozwój mikroinstalacji PV Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 < Moc Ilość uruchomionych mikroinstalacji OZE na przełomie 11 lat MW Słońce Biomasa Wiatr Woda Biogaz Woda Biogaz Biomasa Wiatr Słońce 3

4 rozwój OZE na obszarze TD Ilość MW (z mikroinstalacji) w poszczególnych powiatach Powiat Moc [kw] nowotarski krakowski nowosądecki tarnowski limanowski bielski Wrocław żywiecki

5 Gmina Ochotnica Dolna powierzchnia ha liczba mieszkańców osób liczba budynków mieszkalnych: szt. liczba budynków komunalnych: 25 szt 5

6 klaster energii Klaster Wirtualna Zielona Elektrownia Ochotnica (2015) farma fotowoltaiczna zasilająca oczyszczalnię ścieków w m. Tylmanowa o mocy znamionowej 200 kwp wraz z systemem magazynowania energii w technologii litowo jonowej o pojemności 120 kwh (2015) instalacja fotowoltaiczna na budynku Zespołu Szkolno Przedszkolnego o mocy znamionowej 22 kwp wraz z systemem magazynowania energii w technologii litowo jonowej (2015) 120 stuk "wyspowych" instalacji fotowoltaicznych o mocy 2,0 kwp każda (2017) instalacja kolejnych instalacji fotowoltaicznych o mocy 2,0 kwp każda współpracujących z siecią TAURON Dystrybucja (2018) certyfikacja klastra przez ME 6

7 mikroinstalacje rozkład przestrzenny Rozmieszczenie mikroinstalacji w gminie Ochotnica Dolna 704 mikroinstalacje o łącznej mocy kw 7

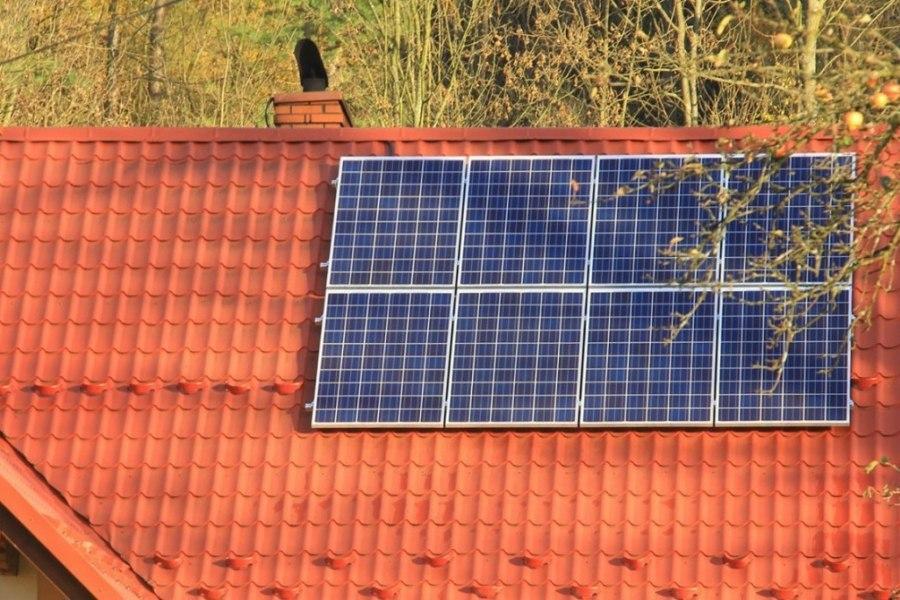

8 mikroinstlalacje w Gminie Ochotnica Dolna 1,6 mln zł dotacji z Małopolskiego Regionalnego Programu Operacyjnego zainstalowano 704 szt. mikroinstalacji moce jednostkowe paneli fotowoltaicznych 2,08kW energia w pierwszej kolejności wykorzystywana na potrzeby grzania wody dynamika przyłączeń mikroinstalacji mar-17 kwi-17 maj-17 cze-17 lip-17 sie-17 wrz-17 paź-17 lis-17 gru-17 sty-18 lut-18 mar-18 kwi-18 8

9 układ pracy mikroinstalacji Generator PV x8 Grzanie wody Oddawanie energii do sieci 2,5 2 Falownik PV 1-fazowy + - DC N L1 AC PE Grzałka z termostatem 200W 500W 700W 1,5 1 0,5 0 Szyna N Szyna PE kwh Przekaźnik priorytetowy Źródło: interia.pl 9

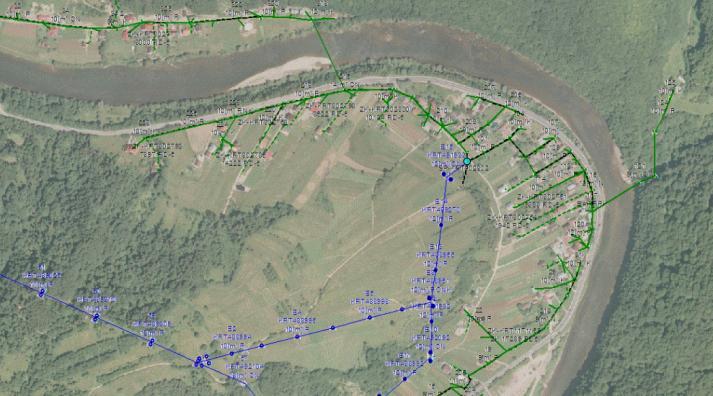

10 Gmina Ochotnica Dolna sieć SN Układ sieci SN GPZ Zabrzeż Sieć średniego napięcia linie napowietrzne (50, 70 mm 2 tory główne, 35 mm 2 odgałęzienia, obciążenie na poziomie 1,4-1,6 MW) Stacje Sn/nN (20 w miejscowości Tylmanowa, 35 w miejscowości Ochotnica, moce kva) 704 sztuk mikroinstalacji zabudowanych na 55 stacjach SN/nN (11 stacji z powyżej 20 mikroinstalacjami) 15 stacji opomiarowanych

11 [kw] 01.kwi 02.kwi 03.kwi 04.kwi 05.kwi 06.kwi 07.kwi 08.kwi 09.kwi 10.kwi 11.kwi 12.kwi 13.kwi 14.kwi 15.kwi 16.kwi 17.kwi 18.kwi 19.kwi 20.kwi 21.kwi 22.kwi 23.kwi 24.kwi 25.kwi 26.kwi 27.kwi 28.kwi 29.kwi 30.kwi 01.maj 02.maj 03.maj 04.maj 05.maj 06.maj 07.maj 08.maj 09.maj 10.maj 11.maj 12.maj 13.maj 14.maj 15.maj 16.maj 17.maj 18.maj 19.maj 20.maj 21.maj 22.maj 23.maj 24.maj 25.maj 26.maj 27.maj 28.maj 29.maj 30.maj 31.maj Gmina Ochotnica Dolna sieć SN Maksymalny poziom mocy oddawanej do sieci SN stacji SN/nN przyłączonych do jednego ciągu, 220 mikroinstalacji 1-fazowych o łącznej mocy zainstalowanej 465 kw

12 mikroinstalacje analiza sieci nn Przekroje przewodów wybranych obwodów nn z mikroinstalacjami 0% 14% 11% 3% 1% 2% 6% Długości obwodów: m 63% AL 4x25 AL 4x35 AL 4x50 AsXSn 4x35 AsXSn 4x50 ASXSn 4x70 YAKXS 4x120 YAKY 4x35 12

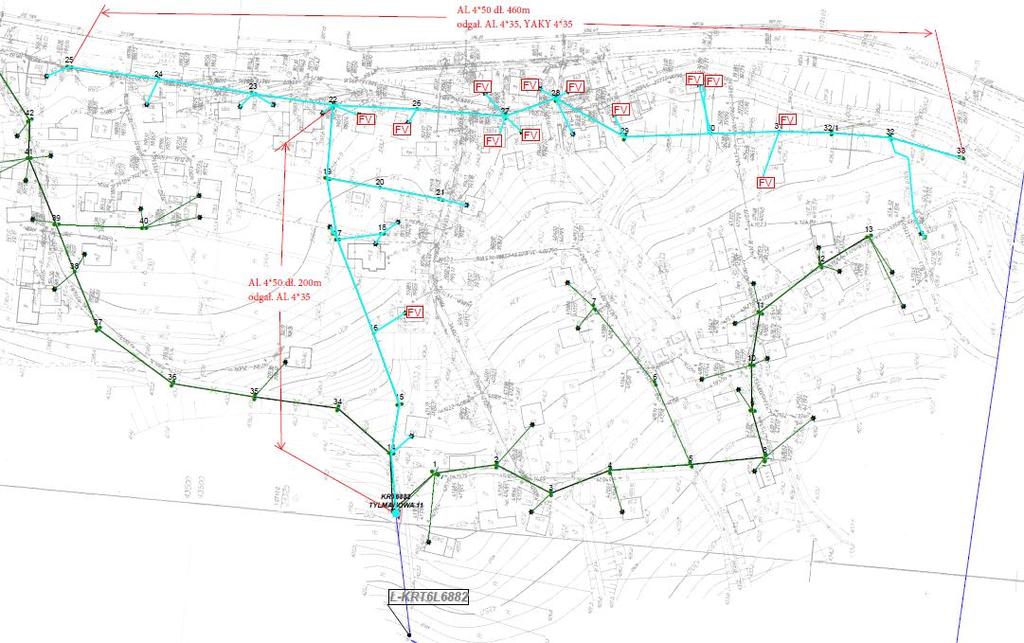

13 mikroinstalacje analiza sieci nn Obwód nr 1 (AL 4x50 436m) Obwód nr 2 (AL 4x50 761m) Obwód nr 3 (AL 4x50 728m) Do jednej stacji SN/nN przyłączono 33 mikroinstalacje 1-fazowe o łącznej mocy zainstalowanej 71 kw 13

14 [ kw ] [ V ] analiza pracy 33 mikroinstalacji Moc pobierana z sieci SN Moc oddawana do sieci SN Moc oddawana do sieci nn z PV U1 U2 U kwietnia :00 2:00 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00 20:00 22:

15 00:00 00:30 01:00 01:30 02:00 02:30 03:00 03:30 04:00 04:30 05:00 05:30 06:00 06:30 07:00 07:30 08:00 08:30 09:00 09:30 10:00 10:30 11:00 11:30 12:00 12:30 13:00 13:30 14:00 14:30 15:00 15:30 16:00 16:30 17:00 17:30 18:00 18:30 19:00 19:30 20:00 20:30 21:00 21:30 22:00 22:30 23:00 23:30 [kw] 2,5 analiza pracy 33 mikroinstalacji 2 kwietnia Maks. oddanie wygenerowanej energii do sieci nn Ch-ka pozostałych obiektów 1,5 1 Maks. konsumpcja wygenerowanej energii z PV 0,5 0 15

16 analiza pracy 33 mikroinstalacji nie stwierdzono problemów związanych z pracą mikroinstalacji, nie występowała asymetria napięć, mimo iż wszystkie źródła są 1-fazowe, obciążenie transformatora: w okresie zimowym max 35%, w słoneczne dni max 23%, przyłączanie kolejnych mikroinstalacji, może powodować wzrosty napięć rozpoczęto proces modernizacji sieci nn (zwiększenie przekrojów przewodów) 16

17 studium przypadku - reklamacja klienta Zgłoszenie klienta : Falownik (zwłaszcza podczas słonecznej pogody) często wyłącza się. Obecnie nawet 30 razy w ciągu dnia. Wykonano pomiar analizatorem PQM-702 od do

18 studium przypadku - reklamacja klienta Błąd kolejności podłączenia faz 18

19 7:51:00 7:51:00 7:51:00 7:51:00 7:51:00 7:51:01 7:51:01 7:51:01 7:51:01 7:51:01 7:51:01 7:51:01 7:51:01 7:51:01 7:51:02 7:51:02 7:51:02 7:51:02 7:51:02 7:51:02 7:51:02 7:51:02 7:51:02 7:51:03 7:51:03 7:51:03 7:51:03 7:51:03 7:52:41 7:52:41 7:52:41 7:52:41 7:52:41 7:52:42 7:52:42 7:52:42 7:52:42 7:52:42 7:52:42 7:52:42 7:52:42 7:52:42 7:52:43 7:52:43 7:52:43 7:52:43 7:52:43 7:52:43 7:52:43 7:52:43 7:52:43 7:52:43 7:52:44 7:52:44 7:52:44 [ V ] [ A ] studium przypadku - reklamacja klienta Wzrost napięcia fazy L pobieranie z sieci (I L1 ) odstawienie inwertera PV I (L1) I (L2) I (L3) 255 oddawanie do sieci (I L3 ) różnica napięć fazowych do 20V U (L1) U (L2) U (L3)

20 studium przypadku - reklamacja klienta Częstość zdarzeń wzrosty napięcia (L3) kwi 14 kwi 15 kwi 16 kwi 17 kwi 18 kwi 19 kwi 20 kwi 21 kwi 22 kwi 23 kwi :01 00:01 00:03 00:05 00:11 00:21 00:42 01:24 02:49 05:37 11:15 20

21 co dalej - podsumowanie I. Wdrożenie system monitoringu pracy sieci z zabudowanymi mikroinstalacjami PV, z wykorzystaniem układów pomiarowych u klientów i układów bilansujących na stacjach SN/nN II. Analiza obwodów, w których wystąpiło najwięcej zdarzeń (wzrostów napięć >10%Un) III. Jednym z kryteriów decydujących o modernizacji sieci - wynik analizy wzrostów napięć IV.Opomiarowanie wszystkich stacji SN/nN, zabudowa analizatorów parametrów jakościowych, współpraca z magazynem energii ( ) inne prace badawcze Zarządzanie mikroinstalacjami

22 Zarządzanie mikroinstalacjami Dziękuję za uwagę
