2 Wstęp Jest jeden rodzaj ruchu, który wywarł duży wpływ na design mebli. Dzięki niemu użytkowanie mebli stało się o wiele bardziej komfortowe, a praca bardziej efektywna. Pokochali go miłośnicy pięknych i prostych form. Kupujący meble coraz częściej tego pragną: drzwi przesuwnych. Jest wiele argumentów przemawiających za Slide it. Love it. : drzwi przesuwne są kluczem do minimalistycznego designu mebli, zapewniają ergonomiczny i pozbawiony barier dostęp do wnętrza szafy, a na dodatek pozwalają maksymalnie wykorzystać całą dostępną przestrzeń. Przykłady pokazane na kolejnych stronach w rozdziale "Inspiracja" ukazują niezwykle wszechstronne zastosowanie drzwi przesuwnych. Mamy nadzieję, że znajdziecie tam wiele inspiracji dla swoich mebli. Jeśli do tej pory nie mieliście doświadczenia w stosowaniu drzwi przesuwnych w swoich meblach, wówczas dużą pomocą będzie drugi rozdział Informacja. Tutaj dowiecie się jak łatwo wykonać pierwszy krok oraz jak znaleźć odpowiedni system drzwi przesuwnych, który pozwoli na zrealizowanie Waszego pomysłu. W realizacji tych pomysłów pomocny będzie trzeci rozdział - Realizacja. Skorzystajcie z naszych danych CAD oraz informacji dotyczących zamówienia, aby efektywnie i z sukcesem realizować zaprojektowany mebel z drzwiami przesuwnymi. Materiały zdjęciowe Za udostępnienie materiałów zdjęciowych dziękujemy firmom: Ballerina-Küchen H.-E. Ellersiek GmbH Beeck Küchen GmbH KH System Möbel GmbH Lübke GmbH & Co. KG pronorm Einbauküchen GmbH 2

3 Inspiracja Czy jesteście otwarci na nowe trendy? Jeśli tak, otworzymy przed Wami nowe drzwi do sukcesu, zarówno w meblach sypialnianych, pokojowych, biurowych, sklepowych czy kuchennych. Zaczerpnijcie inspiracji na kolejnych stronach! 3

4 Drzwi przesuwne podbijają kuchnię InLine 4

5 Informacje dotyczące projektowania: strona 46, 47 5

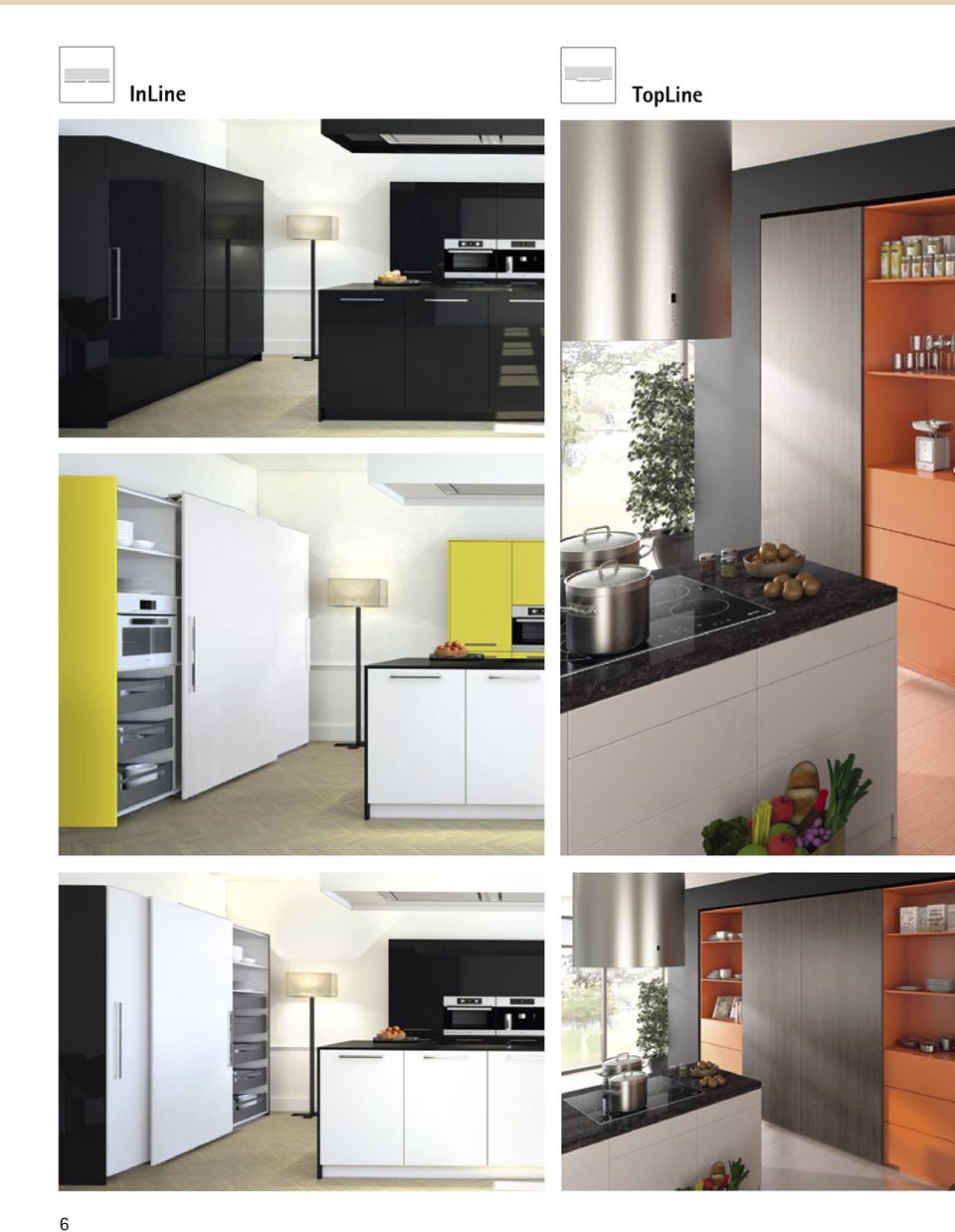

6 InLine TopLine 6

7 Informacje dotyczące projektowania: strona 36, 37 7

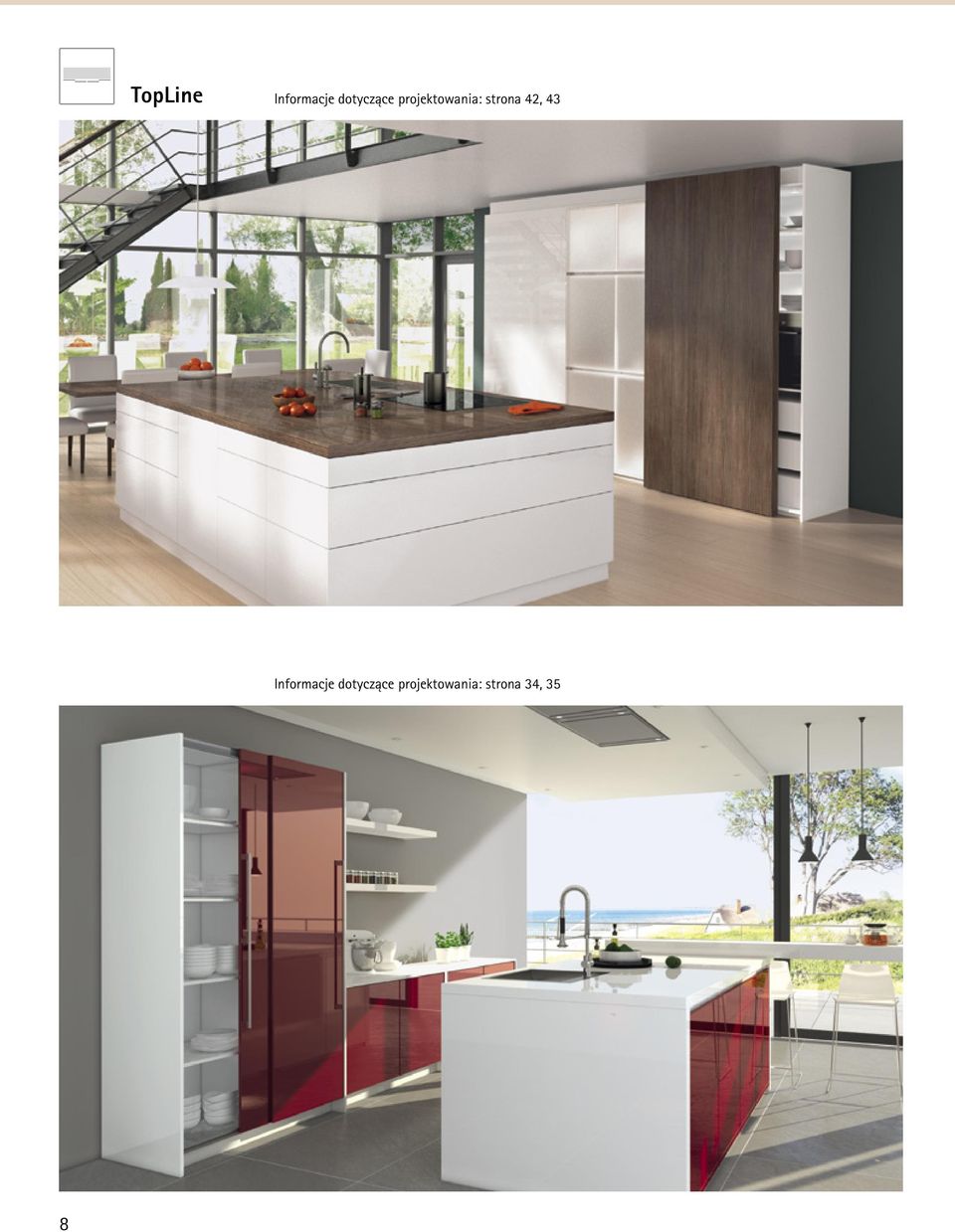

8 TopLine Informacje dotyczące projektowania: strona 42, 43 Informacje dotyczące projektowania: strona 34, 35 8

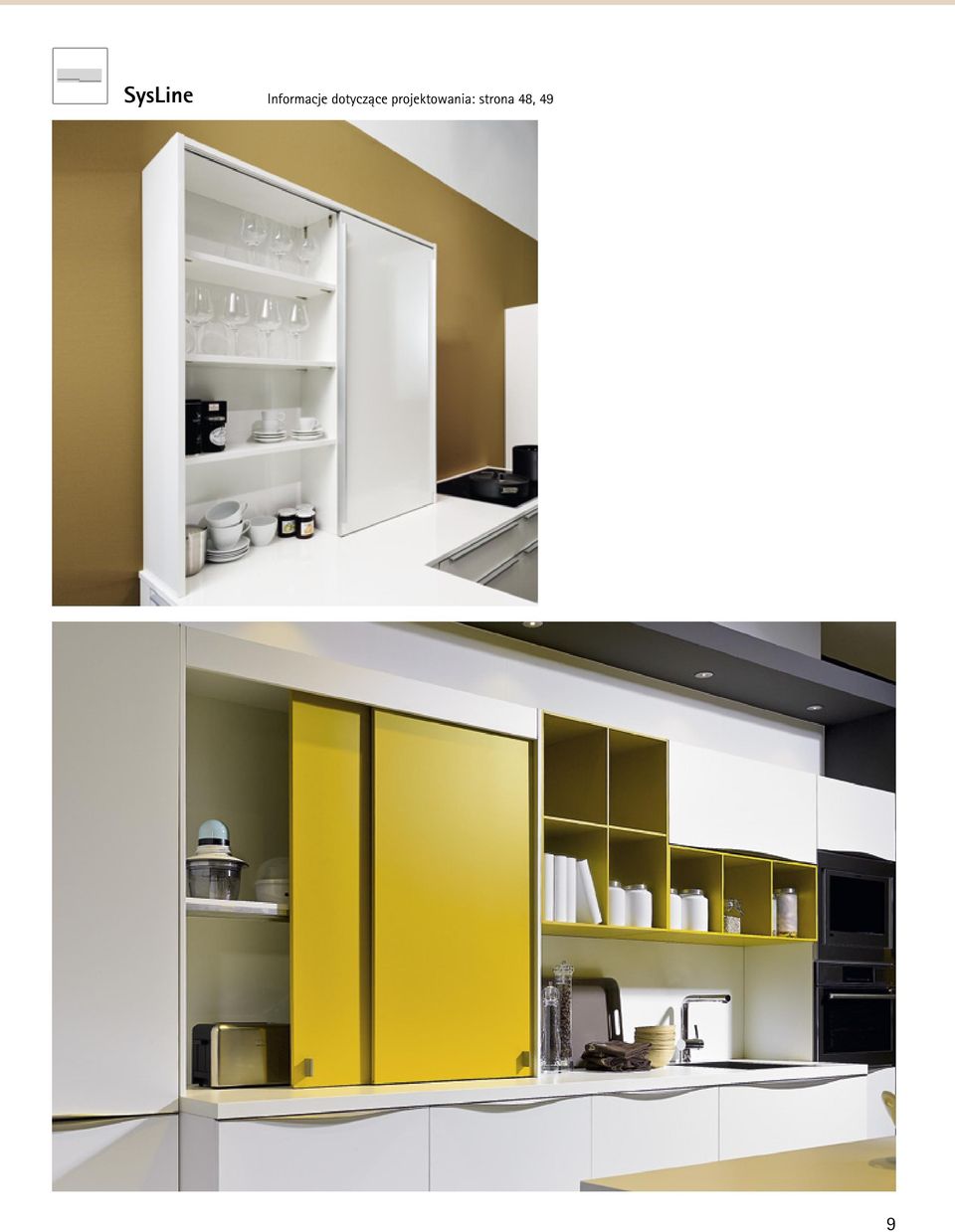

9 SysLine Informacje dotyczące projektowania: strona 48, 49 9

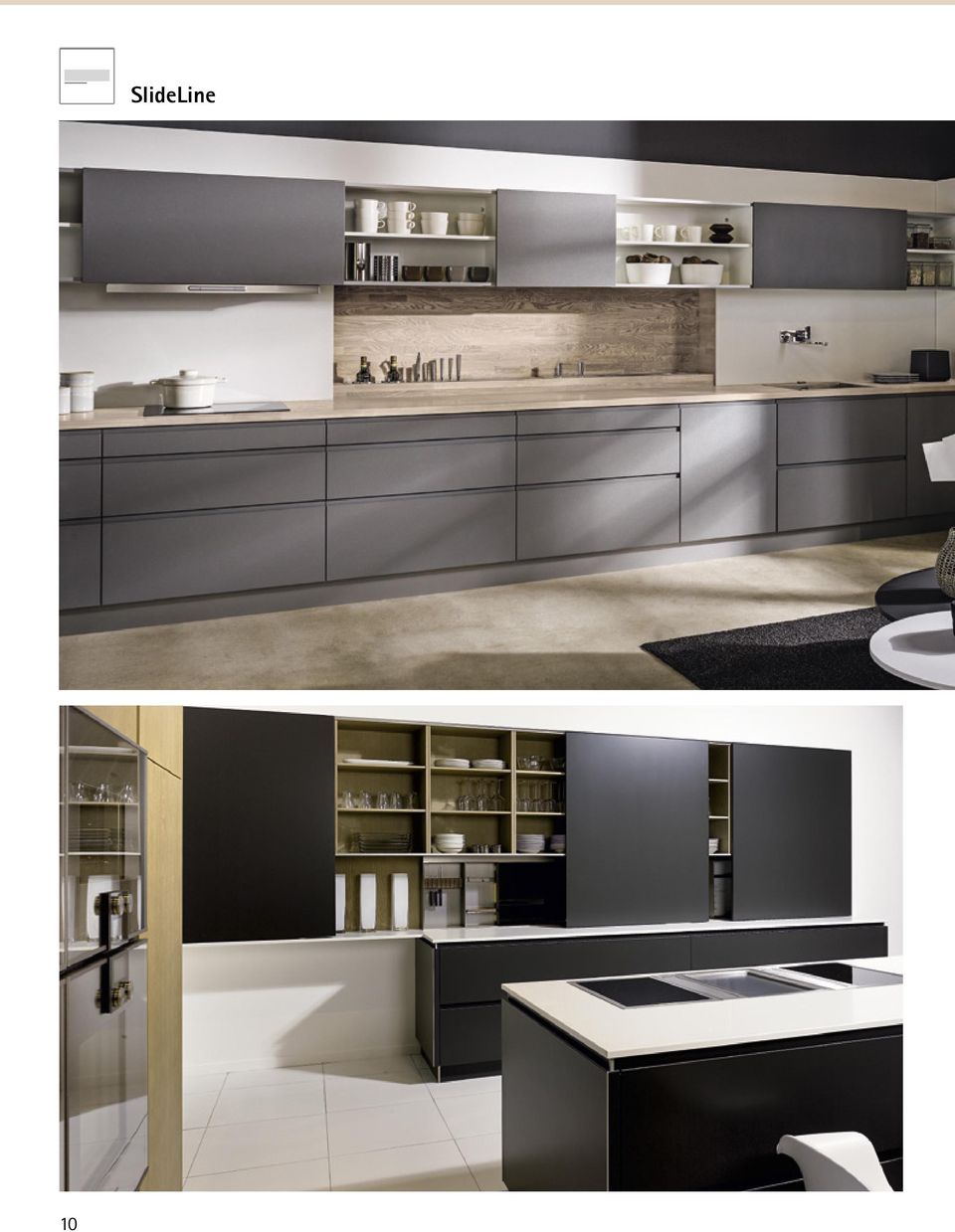

10 10 SlideLine

11 11

12 Drzwi przesuwne niekwestionowana klasyka w meblach sypialnianych TopLine Informacje dotyczące projektowania: strona 38, 39 12

13 13

14 14 TopLine

15 InLine 15

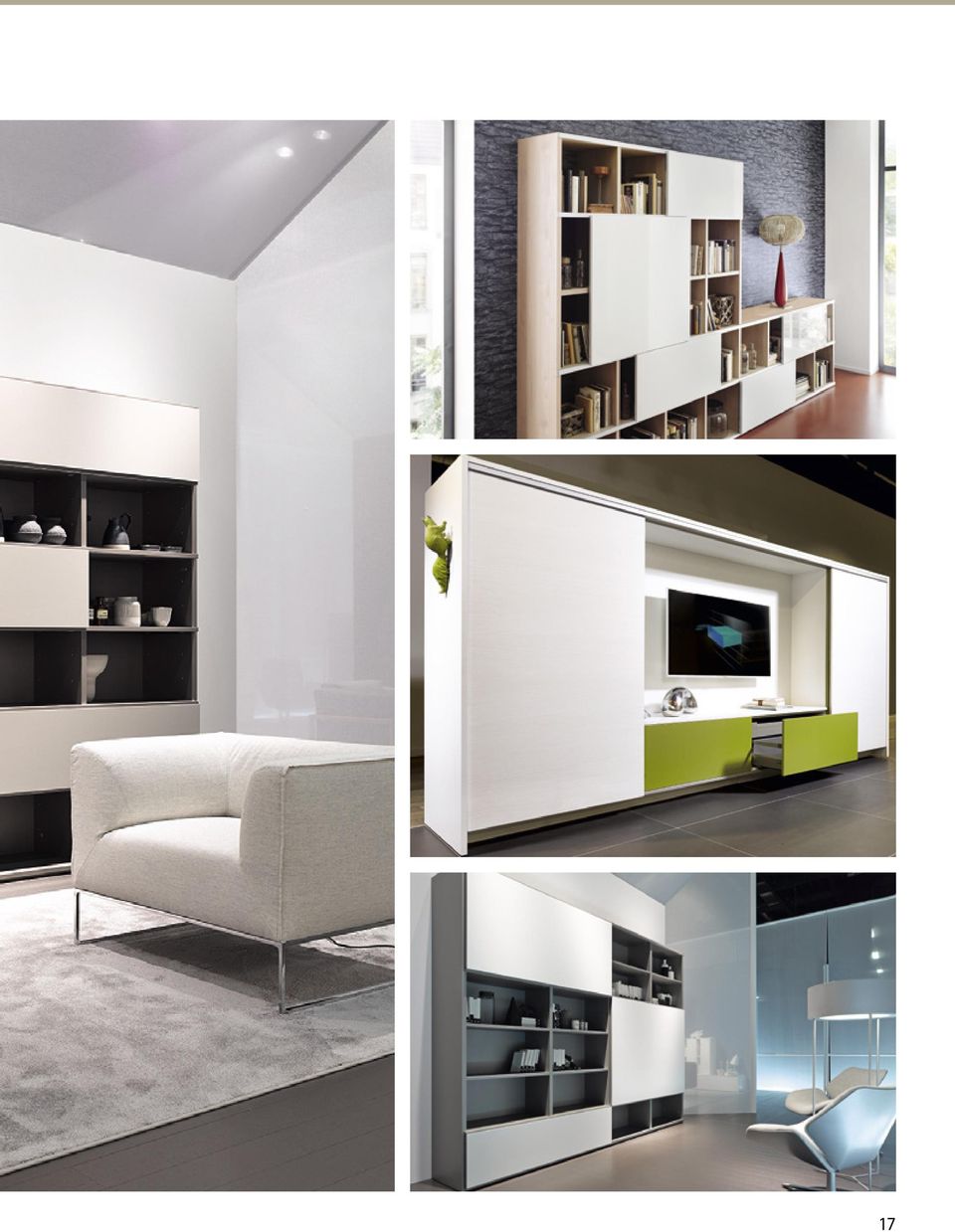

16 Drzwi przesuwne element dekoracyjny mebli pokojowych SlideLine 16

17 17

18 18 SlideLine

19 SlideLine Informacje dotyczące projektowania: strona 44, 45 TopLine Informacje dotyczące projektowania: strona 40, 41 19

20 Profesjonalne rozwiązania dla biur - tych domowych i firmowych SysLine Informacje dotyczące projektowania: strona 50, 51 20

21 21

22 Funkcjonalne sklepy SysLine SlideLine 22

23 SlideLine 23

24 Drzwi przesuwne ergonomia w łazience SlideLine Informacje dotyczące projektowania: strona 52, 53 24

25 SysLine 25

26 Informacja Czy przedstawione przez nas przykłady zastosowania systemów do drzwi przesuwnych były dla Was inspirujące? Jeśli tak, to z pewnością interesujące okażą się kolejne strony, na których odkryjesz istotne korzyści płynące ze stosowania drzwi przesuwnych w miejsce dotychczasowych drzwi na zawiasach lub frontów unoszonych do góry. Wykonaj pierwszy krok w kierunku drzwi przesuwnych - to takie proste. Podobnie jak dopasowanie odpowiedniego systemu do Twojego pomysłu. Odkryj nowe możliwości dla swoich mebli! 26

27 Imponujące zalety Fronty na zawiasach, unoszone czy przesuwne? Ich porównanie nie pozostawia cienia wątpliwości: drzwi przesuwne są pod wieloma względami najlepszym rozwiązaniem. Poniżej przedstawiamy kluczowe zalety: 4b Regal ohne Boden 2 Drehtürschrank Ergonomia: zawsze w zasięgu ręki, nigdy jako przeszkoda. Pod względem ergonomii i komfortu użytkowania drzwi przesuwne nie mają sobie równych. Pokazuje to najlepiej codzienne użytkowanie: otwarte drzwi przesuwne nie stanowią przeszkody w wąskich przejściach. Stosując je w szafkach wiszących unikamy niebezpieczeństwa uderzenia się głową o krawędź otwartych drzwiczek. Co więcej, używanie drzwi przesuwnych nie sprawia żadnych trudności: zawsze pozostają w zasięgu ręki bez uciążliwego wspinania się na palce i omijania skrzydeł. Design: prosta forma, wyróżniające się powierzchnie. Drzwi przesuwne pozwalają na podchwycenie panującego obecnie trendu projektowania nowoczesnych i przestrzennych wnętrz. Fronty o dużej powierzchni, w szczególności w systemach, w których po zamknięciu tworzą one jedną płaszczyznę, stanowią klucz do stworzenia przestrzeni o minimalistycznym wyglądzie. Systemy do drzwi przesuwnych firmy Hettich przekonują wąskimi szczelinami, które nie zakłócają jednolitego obrazu frontów. W przypadku frontów o dużej powierzchni widocznych jest niewiele szczelin, ale przy pomocy eleganckich maskownic można zredukować ich ilość do minimum. Wygodna regulacja daje idealny efekt perfekcyjnie ustawionych szczelin. Funkcjonalność: na początku lekko, potem także cicho. Drzwi przesuwne idealnie spełniają wymagania, jakie obecnie konsumenci stawiają frontom meblowym: z łatwością można je otwierać i zamykać. Atut ergonomiczności płynący z liniowego ruchu drzwi przesuwnych przejawia się w niewielkiej sile, jaka potrzebna jest do ich otwarcia. Komfortowa amortyzacja Silent System zapewnia ciche i delikatne zamknięcie drzwi przesuwnych. Argumentami przemawiającymi za systemami do drzwi przesuwnych firmy Hettich są niezawodna jakość, znakomite właściwości jezdne oraz długa żywotność. 27

28 Zawsze najlepszy system Systemy do drzwi przesuwnych firmy Hettich zapewniają idealne rozwiązania, dzięki którym można spełnić wszelkie wymagania Klientów. Firma Hettich oferuje wiele różnych wariantów. Każdy typ konstrukcji posiada swoje zalety i ma wpływ na efekt wizualny mebla. Korzystajcie z atutów wynikających ze stosowania drzwi przesuwnych firmy Hettich we wszystkich szafach czy regałach. Poniżej przedstawiamy w skrócie różnego rodzaju systemy. Pozwoli to na zapoznanie się z najważniejszymi kryteriami wyboru odpowiedniego systemu do drzwi przesuwnych. Opcja 1: jedno- lub wielotorowe drzwi przesuwne Jednotorowe drzwi przesuwne nie zamykają całkowicie mebla. Front zakrywa tylko wybrany segment mebla i może być przesuwany na boki. Typowe zastosowanie: meblościanka, za której drzwiami przesuwnymi ukryty jest telewizor. Wielotorowe drzwi przesuwne mogą zakryć cały korpus mebla. Fronty przesuwają się w co najmniej dwóch profilach, zamontowanych jeden za drugim. Są one idealne do szaf biurowych, garderób oraz domowych spiżarni: zamknięte drzwi ukrywają przed wzrokiem całą zawartość szafy i w mgnieniu oka tworzą wrażenie idealnego porządku. Drzwi przesuwne tworzące po zamknięciu jedną płaszczyznę są innowacyjnym rozwiązaniem, które również zakrywa cały korpus. Fronty tworzą idealnie gładką powierzchnię, a szczeliny zredukowane są do minimum. Jest to wariant dla najwyższych wymagań stawianych wzornictwu meblowemu. Drzwi przesuwane są po jednym torze, jednakże podczas otwierania specjalny mechanizm ustawia je automatycznie jedne za drugimi. Opcja 2: nakładane lub wpuszczane drzwi przesuwne Nakładane drzwi przesuwne zakrywają patrząc z przodu bok korpusu, wieniec górny oraz dolny. Fronty stają się tym samym dominującym elementem mebla. Należy zwrócić uwagę, że w przypadku konstrukcji z dwoma frontami oba boki korpusu mają różną głębokość. Wpuszczane drzwi przesuwne poruszają się pomiędzy bokami korpusu oraz wieńcem górnym i dolnym. Elementy korpusu są widoczne z przodu i mają również wpływ na wygląd mebla. Boki korpusu są tej samej głębokości. 28

29 Opcja 3: drzwi przesuwne z dolnym lub górnym mechanizmem jezdnym Drzwi przesuwne z dolnym mechanizmem jezdnym opierają się dolną krawędzią na rolkach, a górna krawędź stabilizowana jest w profilu prowadzącym. Dzięki prostej konstrukcji korpusu, z reguły niewielkiemu ciężarowi frontów oraz prostemu montażowi, drzwi z dolnym mechanizmem jezdnym są optymalnym rozwiązaniem dla osób rozpoczynających swoją przygodę z drzwiami przesuwnymi. Drzwi przesuwne z górnym mechanizmem jezdnym są zawieszone na wieńcu górnym. Prowadzenie w wieńcu dolnym sprawia, że drzwi nie chwieją się podczas przesuwania. Elementy systemu mogą zostać przymocowane do wieńca górnego i dolnego w sposób nierzucający się w oczy tworząc z meblem harmonijną całość. Drzwi przesuwne z górnym mechanizmem jezdnym nadają się idealnie do ciężkich drzwi, np. do dużych szaf ubraniowych. Opcja 4: drzwi przesuwne montowane na wieńcu górnym lub przed nim Dzięki temu prostemu zabiegowi okucia montowane na wieńcu górnym stają się prawie niewidoczne, gdy wieniec górny zostaje opuszczony o 60 mm. Taki trik sprawdzi się, gdy mamy do czynienia z wysoką szafą, której wieniec górny jest poza zasięgiem wzroku. W przypadku niższych szaf czy szafek wieniec górny jest zawsze widoczny. Tutaj wieniec górny montowany jest na równi ze ścianami bocznymi korpusu, a elementy systemu mocowane są przed lub w wieńcu górnym, ewentualnie dolnym. Drzwi po zamknięciu licują się z wieńcem górnym - zapewniając elegancki efekt wizualny. Konstrukcja korpusu jest taka sama, jak w przypadku szafy z drzwiami na zawiasach. Zaleta: późniejsza zamiana drzwi na zawiasach na drzwi przesuwne nie wymaga wielu zabiegów Opcja 5: wymiary drzwi przesuwnych i materiał Decydującymi kryteriami wyboru odpowiedniego systemu są: wymiary drzwi przesuwnych oraz materiał, z jakiego są wykonane. W przypadku wymiaru należy pamiętać, że szersze drzwi podczas przesuwania są bardziej stabilne, niż wąskie i wysokie. Podstawowa zasada: szerokość drzwi przesuwnych powinna odpowiadać co najmniej połowie ich wysokości. 29

30 Korzystajcie z zalet wynikających ze stosowania systemów do drzwi przesuwnych firmy Hettich Czy to meble sypialniane, pokojowe, biurowe czy kuchenne firma Hettich oferuje systemy do drzwi przesuwnych, które idealnie wpasują się w koncepcje Waszych mebli. Doskonałe produkty są owocem trwających ponad pół wieku badań, doświadczenia oraz sukcesów. Wykorzystajcie je w swoich wysokiej jakości meblach! Tutaj znajdziecie idealny system do drzwi przesuwnych dla swoich mebli: System do drzwi przesuwnych Specyfikacja drzwi Ciężar drzwi (skrzydła) Liczba drzwi (skrzydeł) TopLine M wielotorowy górny mechanizm jezdny drzwi nakładane 35 kg 2 / 3 TopLine L wielotorowy górny mechanizm jezdny drzwi nakładane 50 kg 2 / 3 / 4 TopLine XL wielotorowy górny mechanizm jezdny drzwi nakładane 80 kg 2 / 3 SlideLine M jednotorowy dolny mechanizm jezdny drzwi nakładane 30 kg 1 SysLine S wielotorowy górny mechanizm jezdny drzwi wpuszczane 15 kg 2 / 3 InLine XL jednotorowy górny mechanizm jezdny drzwi nakładane 60 kg 2 30

31 * Możliwe konfiguracje szerokości i wysokości - patrz katalog Materiał Grubość drzwi Szerokość drzwi* Max. wysokość drzwi* Silent System Pozycja profilu jezdnego Pozycja profilu prowadzącego Płyta max. 19 mm mm 2300 mm opcjonalny przed wieńcem górnym przed wieńcem dolnym pod wieńcem dolnym Płyta Rama aluminiowa max. 40 mm mm 2600 mm opcjonalny na wieńcu górnym przed wieńcem górnym przed wieńcem dolnym pod wieńcem dolnym Płyta Rama aluminiowa max. 50 mm mm 2600 mm w standardzie na wieńcu górnym pod wieńcem dolnym Płyta Szkło Rama aluminiowa max. 25 mm mm 2000 mm opcjonalny przed wieńcem górnym (grubość wieńca górnego 15 do 38 mm) przed wieńcem dolnym (grubość wieńca dolnego 15 do 38 mm) Płyta Rama aluminiowa max. 19 mm mm 1500 mm opcjonalny w wieńcu górnym (grubość wieńca górnego 16 mm) w wieńcu dolnym Płyta Rama aluminiowa max. 25 mm mm 2600 mm w standardzie na wieńcu górnym pod wieńcem dolnym 31

32 Realizacja Chcielibyście wykonać mebel z wymarzonym systemem do drzwi przesuwnych? To żaden problem. Na kolejnych stronach znajdziecie niezbędne dane CAD potrzebne do projektowania oraz informacje dotyczące zamówienia dla wszystkich propozycji przedstawionych w rozdziale Inspiracja. A może macie już wyobrażenie na temat mebla lub chcielibyście dopasować nasze propozycje do własnej koncepcji? Jeśli tak, to nasze wskazówki dotyczące projektowania na początku rozdziału z pewnością Was zainteresują. Życzymy wielu sukcesów w urzeczywistnianiu marzeń o drzwiach przesuwnych. 32

33 Wskazówki projektowe Nałożenie drzwi oznacza odległość, o jaką drzwi nachodzą na bok korpusu. Zachodzenie drzwi to odległość, o jaką otwarte drzwi wychodzą poza przegrodę środkową. Uskok drzwi zapobiega uderzeniu przednich drzwi o uchwyt drzwi tylnych. Nałożenie drzwi Uskok drzwi Zachodzenie drzwi Nachodzenie drzwi to powierzchnia drzwi tylnych, która jest stale zakryta przez drzwi przednie. Powierzchnia nachodzenia powinna być około dwa razy większa niż szczelina pomiędzy przednimi, a tylnymi drzwiami, dzięki czemu nie można przez szczelinę zajrzeć do wnętrza szafy. W przypadku drzwi z ramą aluminiową, jako powierzchnię nachodzenia przyjmuje się często szerokość ramy. W takim przypadku pionowe odcinki ramy w drzwiach przednich i tylnych pośrodku szafy dokładnie się pokrywają. Nachodzenie drzwi Nałożenie drzwi wielkością decydującą o zachodzeniu drzwi Mniejsze nałożenie drzwi zwiększa przy frontach o tej samej szerokości zachodzenie drzwi. Większe nachodzenie drzwi wynikające z większego rozmiaru frontów, zwiększa zachodzenie drzwi. Przegroda środkowa jako wielkość wpływająca na zachodzenie drzwi Cieńsza przegroda środkowa zwiększa, przy niezmienionej szerokości frontu, zachodzenie drzwi. Konstrukcja z drzwiami pokrywającymi się po otwarciu Tylne drzwi muszą mieć takie samo nałożenie, co przednie. Należy zwrócić uwagę, że w takim przypadku wymagane są specjalne profile. Nałożenie drzwi Uskok drzwi 33

34 System do drzwi przesuwnych TopLine M Montaż przed wieńcem górnym Informacje potrzebne do zamówienia elementów systemu TopLine M: Kuchenna szafa na zapasy, dwa korpusy szerokości 600 mm z odstępem, bez uskoku drzwi, w pozycji otwartej Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość Zestaw elementów jezdnych i prowadzących do TopLine M Zestaw amortyzacji Silent System w kierunku zamykania Profil jezdny, aluminium anodowane, długość 2,0 m Profil prowadzący, tworzywo sztuczne, kolor szary, długość 2,0 m Listwa łącząca korpus, do drzwi przednich, długość 2,1 m Listwa łącząca korpus, do drzwi tylnych, długość 2,1 m 1 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

35 System do drzwi przesuwnych TopLine M Widok z boku , ,8 16 Technik für Möbel 35

36 System do drzwi przesuwnych TopLine L Montaż przed wieńcem górnym Informacje potrzebne do zamówienia elementów systemu TopLine L: Wbudowana szafa kuchenna, 4-drzwiowa, z szufladami wewnętrznymi Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość Element jezdny do drzwi tylnych, lewy Element jezdny do drzwi tylnych, prawy Element prowadzący do drzwi tylnych Zestaw profili, aluminium anodowane, długość 4,0 m Zestaw amortyzacji Silent System w kierunku zamykania Zestaw amortyzacji Silent System w kierunku otwierania Klocek podpierający Ogranicznik końcowy do profilu prowadzącego Adapter montażowy do ogranicznika końcowego Płytka mocująca 4 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

37 System do drzwi przesuwnych TopLine L Widok z boku , ,7 113,7 Technik für Möbel 37

38 System do drzwi przesuwnych TopLine L Montaż na wieńcu górnym Informacje potrzebne do zamówienia elementów systemu TopLine L: Szafa ubraniowa z jednym frontem przesuwnym i dwoma frontami na zawiasach Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość Element prowadzący do TopLine L, drzwi przednie Zestaw profili, aluminium anodowane, długość 3,0 m Zestaw amortyzacji Silent System w kierunku zamykania Klocek podpierający Ogranicznik końcowy do profilu prowadzącego Adapter montażowy do ogranicznika końcowego Płytka mocująca 2 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

39 System do drzwi przesuwnych TopLine L Widok z boku , , , ,7 113, Technik für Möbel 39

40 System do drzwi przesuwnych TopLine XL Montaż na wieńcu górnym Informacje potrzebne do zamówienia elementów systemu TopLine XL: Regał z jednym frontem przesuwnym Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość TopLine XL, elementy jezdne i prowadzące do drzwi przednich Zestaw profili, aluminium anodowane, długość 4,0 m Zestaw amortyzacji Silent System 1 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

41 System do drzwi przesuwnych TopLine XL Widok z boku 12, , , Technik für Möbel 41

42 System do drzwi przesuwnych TopLine XL Montaż na wieńcu górnym Informacje potrzebne do zamówienia elementów systemu TopLine XL: Kuchenna szafa na zapasy z jednym frontem przesuwnym i paroma drzwiami na zawiasach Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość TopLine XL, elementy jezdne i prowadzące do drzwi przednich Zestaw profili, aluminium anodowane, długość 6,0 m Zestaw amortyzacji Silent System 1 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

43 System do drzwi przesuwnych TopLine XL Widok z boku , , Technik für Möbel 43

44 System do drzwi przesuwnych SlideLine M Montaż przed wieńcem górnym Informacje potrzebne do zamówienia elementów systemu SlideLine M: Regał z czterema frontami przesuwnymi o różnych rozmiarach Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość SlideLine M, elementy jezdne i prowadzące Zestaw profili, aluminium anodowane, długość 4,0 m 2 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

45 System do drzwi przesuwnych SlideLine M Widok z boku 10 8,5 10,5 14, ,5 10,5 8, Technik für Möbel 45

46 System do drzwi przesuwnych InLine XL Montaż na wieńcu górnym Informacje potrzebne do zamówienia elementów systemu InLine XL: Wysoka szafa kuchenna z drzwiami przesuwnymi, tworzącymi po zamknięciu jedną płaszczyznę Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość Zestaw InLine XL, szerokość drzwi mm Dodatkowe okucie montażowe 1 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

47 System do drzwi przesuwnych InLine XL Widok z boku 60 11, , Technik für Möbel 47

48 System do drzwi przesuwnych SysLine S Montaż w wieńcu górnym Informacje potrzebne do zamówienia elementów systemu SysLine S: Kuchenna szafka nablatowa z drzwiami przesuwnymi Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość Element jezdny z Silent System, prawy Element jezdny z Silent System, lewy Aktywator Dolne prowadzenie do przykręcania Profil jezdny z blokadą obrotową, aluminium, długość 2,0 m 1 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

49 System do drzwi przesuwnych SysLine S Widok z boku 14 13,4 4 4, Technik für Möbel 49

50 System do drzwi przesuwnych SysLine S Montaż w wieńcu górnym Informacje potrzebne do zamówienia elementów systemu SysLine S: Mebel biurowy stworzony z różnych korpusów Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość SysLine S, elementy jezdne i prowadzące Profil jezdny z blokadą obrotową, aluminium, długość 2,0 m 4 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

51 System do drzwi przesuwnych SysLine S Widok z boku 14 13,4 8,7 13, ,5 2 11, ,5 2 11, Technik für Möbel 51

52 System do drzwi przesuwnych SlideLine M Montaż przed wieńcem górnym Informacje potrzebne do zamówienia elementów systemu SlideLine M: Szafka z dwojgiem lustrzanych drzwi przesuwnych Elementy systemu dla tej konstrukcji: Art. nr Artykuł Ilość SlideLine M, elementy jezdne i prowadzące Zestaw profili, aluminium anodowane, długość 3,0 m 2 Tutaj możecie Państwo pobrać dane CAD dla tej konstrukcji:

53 System do drzwi przesuwnych SlideLine M Widok z boku ,5 33,5 14,5 8, Technik für Möbel 53
