1 Technika i Zastosowanie do systemów mebli biurowych

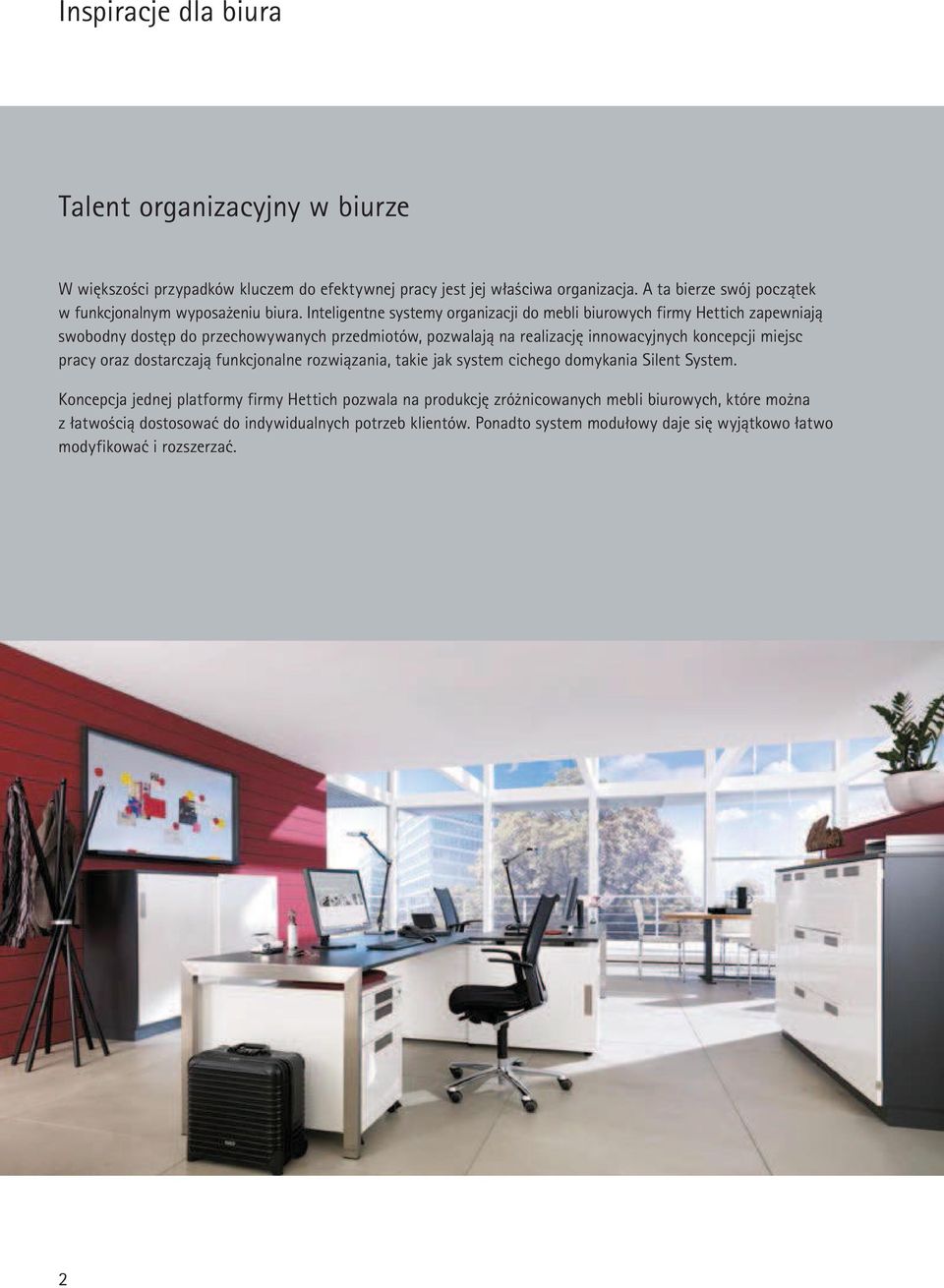

2 Inspiracje dla biura Talent organizacyjny w biurze W większości przypadków kluczem do efektywnej pracy jest jej właściwa organizacja. A ta bierze swój początek w funkcjonalnym wyposażeniu biura. Inteligentne systemy organizacji do mebli biurowych firmy Hettich zapewniają swobodny dostęp do przechowywanych przedmiotów, pozwalają na realizację innowacyjnych koncepcji miejsc pracy oraz dostarczają funkcjonalne rozwiązania, takie jak system cichego domykania Silent System. Koncepcja jednej platformy firmy Hettich pozwala na produkcję zróżnicowanych mebli biurowych, które można z łatwością dostosować do indywidualnych potrzeb klientów. Ponadto system modułowy daje się wyjątkowo łatwo modyfikować i rozszerzać. 2

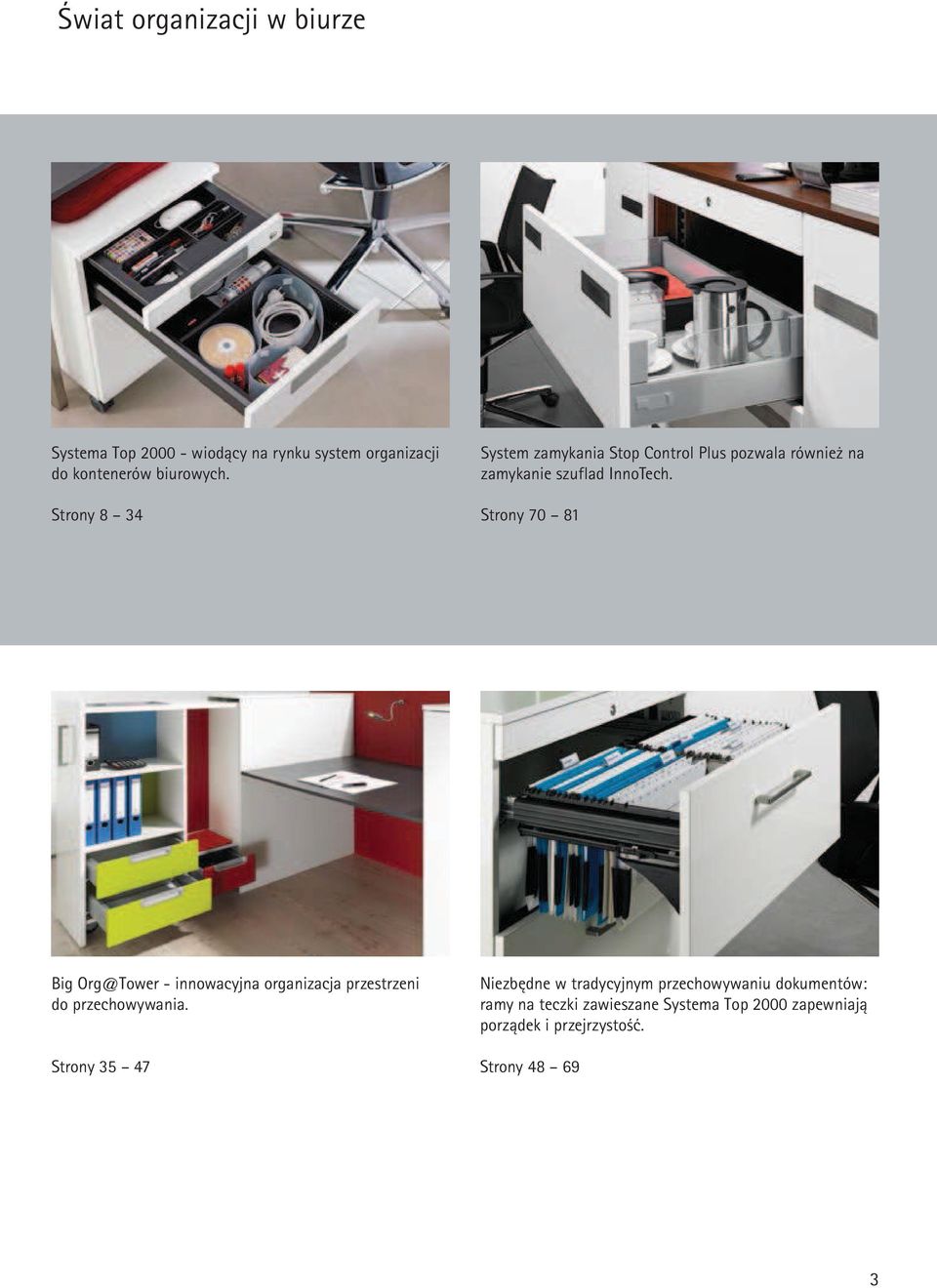

3 Świat organizacji w biurze Systema Top wiodący na rynku system organizacji do kontenerów biurowych. Strony 8 34 System zamykania Stop Control Plus pozwala również na zamykanie szuflad InnoTech. Strony Big Org@Tower - innowacyjna organizacja przestrzeni do przechowywania. Strony Niezbędne w tradycyjnym przechowywaniu dokumentów: ramy na teczki zawieszane Systema Top 2000 zapewniają porządek i przejrzystość. Strony

4 Perfekcyjna organizacja w meblach biurowych: Systema Top 2000 Systema Top 2000 wprowadza porządek w każdym biurze. Koncepcja platformy produktowej oferuje wiele funkcjonalnych elementów, różne wykończenia, formaty oraz warianty wyposażenia. Program Systema Top 2000 stanowi wyznacznik optymalnego wykorzystania przestrzeni do przechowywania i efektywnej organizacji. Wszystko z jednej ręki, z doświadczeniem wiodącego na rynku dostawcy. Na życzenie również w kompletnych zestawach. Sprawdzony miliony razy, wiodący na rynku system szuflad stalowych Całkowicie ukryte prowadnice z łożyskiem kulkowym Jedyna w swoim rodzaju koncepcja platformy produktowej dla zróżnicowanych potrzeb rynku System zamykania Stop Control z potrójną funkcją: zamek centralny, zabezpieczenie przed wysunięciem, samodociąg Kompletna organizacja do kontenerów i szaf biurowych 4

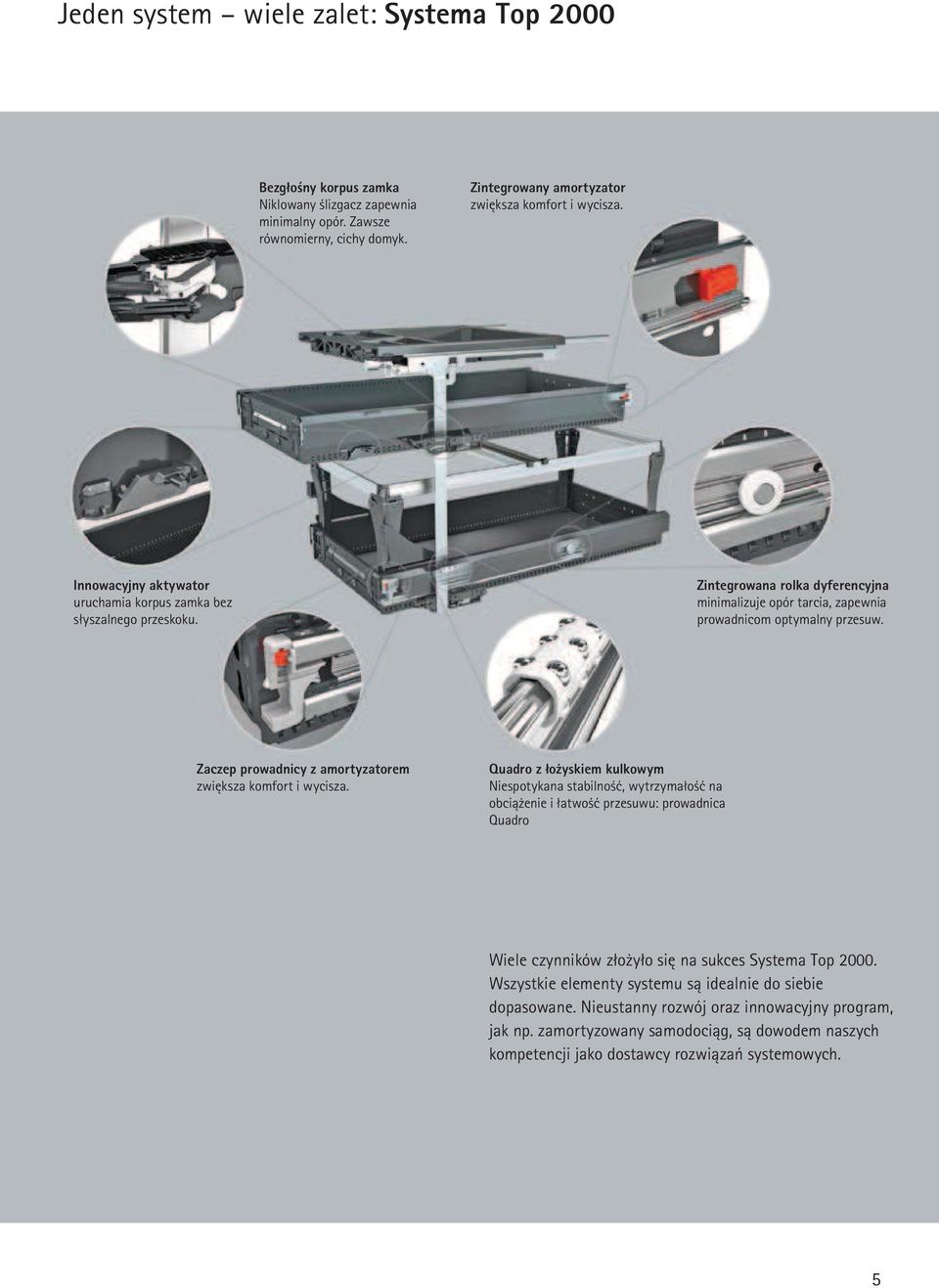

5 Jeden system wiele zalet: Systema Top 2000 Bezgłośny korpus zamka Niklowany ślizgacz zapewnia minimalny opór. Zawsze równomierny, cichy domyk. Zintegrowany amortyzator zwiększa komfort i wycisza. Innowacyjny aktywator uruchamia korpus zamka bez słyszalnego przeskoku. Zintegrowana rolka dyferencyjna minimalizuje opór tarcia, zapewnia prowadnicom optymalny przesuw. Zaczep prowadnicy z amortyzatorem zwiększa komfort i wycisza. Quadro z łożyskiem kulkowym Niespotykana stabilność, wytrzymałość na obciążenie i łatwość przesuwu: prowadnica Quadro Wiele czynników złożyło się na sukces Systema Top Wszystkie elementy systemu są idealnie do siebie dopasowane. Nieustanny rozwój oraz innowacyjny program, jak np. zamortyzowany samodociąg, są dowodem naszych kompetencji jako dostawcy rozwiązań systemowych. 5

6 Systemy do mebli biurowych Przegląd programu Zestawy Systema Top 2000 Zestawy z Silent System 8 Montaż / demontaż zestawów 8 11 Pojedyncze elementy Systema Top 2000 Piórnik Prowadnica Quadro 12 do piórnika 14 Montaż / demontaż piórnika i Quadro Szuflada stalowa Systema Top Prowadnice KA 270 i Quadro Duplex Akcesoria do kontenera biurowego System zamykania Stop Control Plus Montaż systemu zamykania Stop Control Plus Wymienne wkładki zamka 34 Big Org@Tower Wood Prowadnica Quadro Compact 36 Montaż Quadro Compact Prowadnica Quadro Big Duplex 39 Montaż Quadro Big Duplex Akcesoria do Big Org@Tower Wood Przykładowa konstrukcja z Quadro Compact Przykładowa konstrukcja z Quadro Big Duplex Szafa biurowa Systema Top 2000 Rama na teczki zawieszane 49 Szuflada szeroka 50 Prowadnica Quadro Duplex 60 i akcesoria 51 Montaż / demontaż ramy na teczki zawieszane i szuflady szerokiej Parallel System do ramy na teczki zawieszane i szuflady szerokiej 54 Montaż / demontaż Parallel System 55 Akcesoria do ramy na teczki zawieszane i szuflady szerokiej System zamykania Stop Control Montaż systemu zamykania Stop Control

7 Systemy do mebli biurowych Przegląd programu Systemy zamykania do systemu szuflad dwuściennych InnoTech System zamykania Stop Control Plus, zamykanie jednostronne 71 Montaż InnoTech z zamykaniem jednostronnym System zamykania Stop Control Plus, zamykanie obustronne Montaż InnoTech z zamykaniem obustronnym 77 Wymienne wkładki zamka 78 Informacje techniczne o dowolnych szerokościach szuflad 79 Przykładowe konstrukcje dla jednostronnego i obustronnego systemu zamykania Wskazówki związane ze składaniem zamówień Art. nr j.op szt /50 szt /5 kpl /5 kpl. j.op. Jednostka opakowaniowa szt. Sztuka/sztuki, zamawianie niepełnych jednostek opakowaniowych nie jest możliwe. 1/50 Opakowanie zawiera 50 sztuk. Za dodatkową opłatą można zamówić niepełną ilość 1 49 sztuk. kpl. Komplet, artykuł składa się z lewego i prawego elementu. kpl. Zestaw składający się z różnych elementów dla ułatwienia procesu zamawiania. Objaśnienie symboli Instrukcja montażu Hett CAD Dane konstrukcyjne CAD Technik für Möbel 7

8 Kontener biurowy Systema Top kompletny zestaw z Silent System Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Zestaw kontenera z częściowym wysuwem Hett CAD Zestaw kontenera z częściowym wysuwem Komplet składa się z: 1 szt. piórnika 3 szt. stalowych szuflad 3 kpl. prowadnic KA 270, częściowy wysuw, obciążenie 25 kg 1 szt. systemu zamka centralnego Stop Control z amortyzacją Silent System 1 szt. zamka ryglowego z wkładką zamka Wszystkie elementy zestawu są zapakowane w kartonie gotowym do wysyłki. Organizację wewnętrzną (ścianki działowe / przegródki) należy zamawiać oddzielnie (strona 23) Min. głębokość zabudowy mm Art. nr j.op kpl kpl. Wymiary konstrukcyjne, rysunek w skali 1:1 Montaż przy pomocy bolca prowadzącego 2 HE 1 HE Podział wysokości Art. nr j.op szt. 2,5 HE 2,5 HE 1 HE Piórnik Prowadnica Quadro 12 2 HE Szuflada stalowa Prowadnica KA 270, częściowy wysuw 2,5 HE Szuflada stalowa Prowadnica KA 270, częściowy wysuw 2,5 HE Szuflada stalowa Prowadnica KA 270, częściowy wysuw 7 HE + 1 = Listwa zamka centralnego Stop Control 288 0, , (62) ø 8 x 12 ø 18 20,3 23 ø , , ,5 +1,3-0,1 13 0,25 8

9 Kontener biurowy Systema Top kompletny zestaw z Silent System Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Zestaw kontenera z częściowym i ponad pełnym wysuwem Hett CAD Zestaw kontenera z częściowym i ponad pełnym wysuwem Komplet składa się z: 1 szt. piórnika 1 szt. szuflady stalowej 1 szt. szuflady stalowej z ramą na teczki zawieszane 1 kpl. prowadnic KA 270, częściowy wysuw, obciążenie 25 kg 1 kpl. prowadnic Quadro Duplex 45, ponad pełen wysuw, obciążenie 45 kg 1 szt. systemu zamka centralnego Stop Control z amortyzacją Silent System 1 szt. zamka ryglowego z wkładką zamka Wszystkie elementy zestawu są zapakowane w kartonie gotowym do wysyłki. Min. głębokość zabudowy mm Wysokość ramy na teczki zawieszane mm Art. nr j.op kpl kpl. Wymiary konstrukcyjne, rysunek w skali 1:1 Montaż przy pomocy bolca prowadzącego Art. nr j.op szt. 2 HE 1 HE Podział wysokości 5 HE 1 HE Piórnik Prowadnica Quadro 12 2 HE Szuflada stalowa Prowadnica KA 270, częściowy wysuw 5 HE Szuflada stalowa z ramą na teczki zawieszane Prowadnica Quadro Duplex 45, ponad pełen wysuw 7 HE + 1 = Listwa zamka centralnego Stop Control 288 0, , ø 5 (62) 357, ø 8 x 12 ø , , , ,5 +1,3-0,1 13 0,25 Technik für Möbel 9

10 Kontener biurowy Systema Top kompletny zestaw z Silent System Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Zestaw kontenera z pełnym wysuwem Hett CAD Zestaw kontenera z pełnym wysuwem Komplet składa się z: 1 szt. piórnika 3 szt. stalowych szuflad 3 kpl. prowadnic Quadro Duplex 25, pełen wysuw, obciążenie 25 kg 1 szt. systemu zamka centralnego Stop Control z amortyzacją Silent System 1 szt. zamka ryglowego z wkładką zamka Wszystkie elementy zestawu są zapakowane w kartonie gotowym do wysyłki. Min. głębokość zabudowy mm Art. nr j.op kpl kpl. Wymiary konstrukcyjne, rysunek w skali 1:1 Montaż przy pomocy bolca prowadzącego Art. nr j.op szt. 2 HE 1 HE Podział wysokości 2,5 HE 2,5 HE 1 HE Piórnik Prowadnica Quadro 12 2 HE Szuflada stalowa Prowadnica Quadro Duplex 25, pełen wysuw 2,5 HE Szuflada stalowa Prowadnica Quadro Duplex 25, pełen wysuw 2,5 HE Szuflada stalowa Prowadnica Quadro Duplex 25, pełen wysuw 7 HE + 1 = Listwa zamka centralnego Stop Control 288 0, , (62) ø 8 x 12 ø 18 20,3 23 ø , , ,5 +1,3-0,1 13 0,

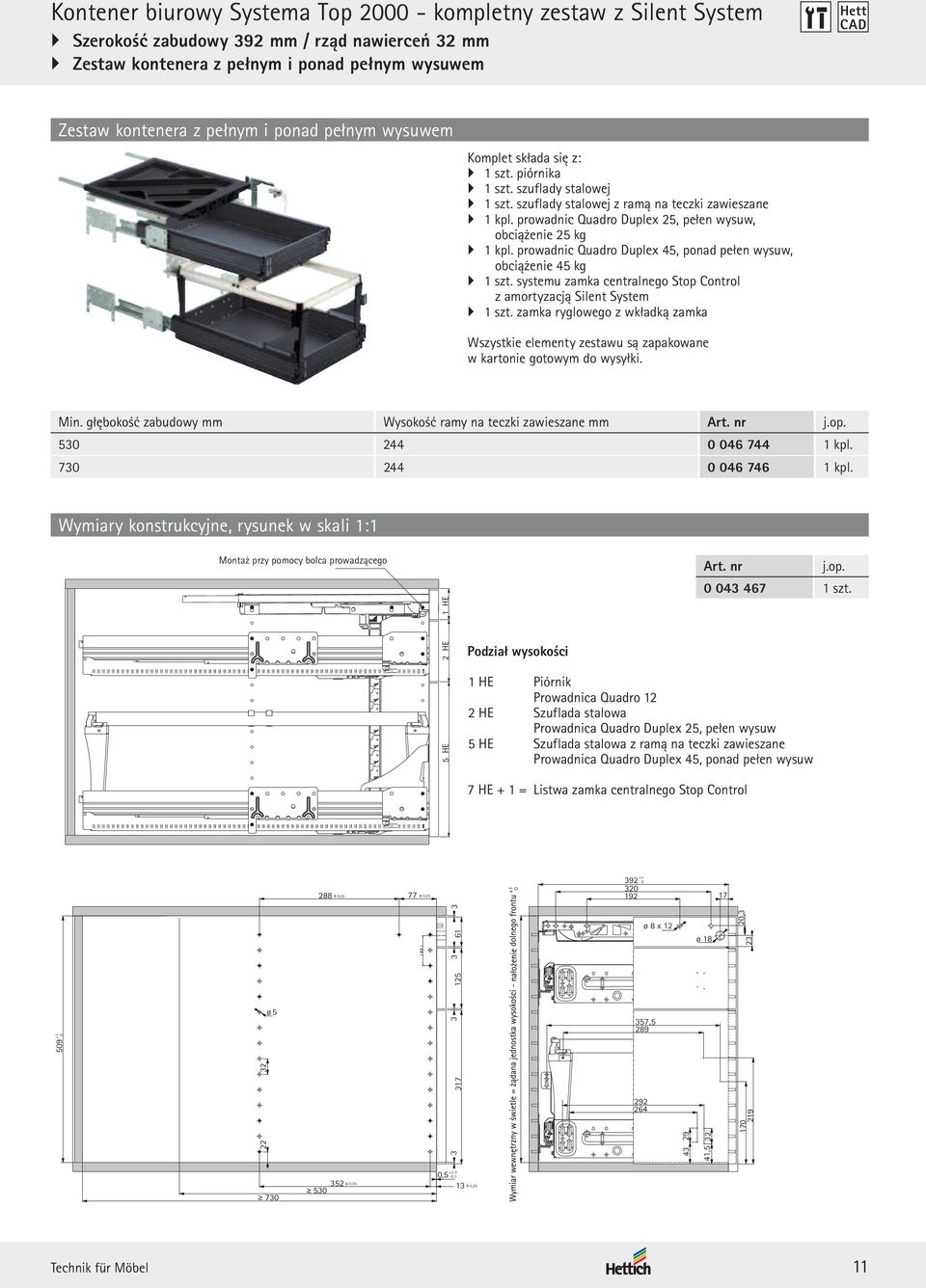

11 Kontener biurowy Systema Top kompletny zestaw z Silent System Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Zestaw kontenera z pełnym i ponad pełnym wysuwem Hett CAD Zestaw kontenera z pełnym i ponad pełnym wysuwem Komplet składa się z: 1 szt. piórnika 1 szt. szuflady stalowej 1 szt. szuflady stalowej z ramą na teczki zawieszane 1 kpl. prowadnic Quadro Duplex 25, pełen wysuw, obciążenie 25 kg 1 kpl. prowadnic Quadro Duplex 45, ponad pełen wysuw, obciążenie 45 kg 1 szt. systemu zamka centralnego Stop Control z amortyzacją Silent System 1 szt. zamka ryglowego z wkładką zamka Wszystkie elementy zestawu są zapakowane w kartonie gotowym do wysyłki. Min. głębokość zabudowy mm Wysokość ramy na teczki zawieszane mm Art. nr j.op kpl kpl. Wymiary konstrukcyjne, rysunek w skali 1:1 Montaż przy pomocy bolca prowadzącego Art. nr j.op szt. 2 HE 1 HE Podział wysokości 5 HE 1 HE Piórnik Prowadnica Quadro 12 2 HE Szuflada stalowa Prowadnica Quadro Duplex 25, pełen wysuw 5 HE Szuflada stalowa z ramą na teczki zawieszane Prowadnica Quadro Duplex 45, ponad pełen wysuw 7 HE + 1 = Listwa zamka centralnego Stop Control 288 0, , ø 8 x 12 ø 18 20, ø 5 357, , , ,5 +1,3-0,1 13 0,25 Technik für Möbel 11

12 Kontener biurowy Systema Top 2000 Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Piórnik, mocowanie frontu Hett CAD Piórnik, wysokość 25 mm Do przyborów do pisania Niewidoczny montaż prowadnic Montaż nasuwany bez użycia narzędzi Tworzywo sztuczne Mocowanie frontu należy zamawiać oddzielnie - patrz poniżej Art. nr j.op /25 szt. Piórnik, wysokość 40 mm Większa objętość do przechowywania Zapewnia miejsce na takie przedmioty jak np. telefon komórkowy, aparat fotograficzny, portfel, notes do pisania i / lub płyty CD Niewidoczny montaż prowadnic Montaż nasuwany bez użycia narzędzi Tworzywo sztuczne Mocowanie frontu należy zamawiać oddzielnie - patrz poniżej Art. nr j.op /15 szt. Mocowanie frontu z kołkami do wbijania Do piórników Tworzywo sztuczne, kolor czarny Art. nr j.op /100 szt Wpuścić wkręty ø 4 mm mocujące uchwyt ø 4 ø 8 Mocowanie frontu do przykręcania Do piórników Tworzywo sztuczne, kolor czarny Art. nr j.op /100 szt. Wpuścić wkręty ø 4 mm mocujące uchwyt ø

13 Wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 mm / rząd nawierceń 32 mm Piórnik, mocowanie frontu Piórnik, wysokość 25 mm Do przyborów do pisania Niewidoczny montaż prowadnic Montaż nasuwany bez użycia narzędzi Tworzywo sztuczne Mocowanie frontu należy zamawiać oddzielnie - patrz poniżej Art. nr j.op /25 szt. Mocowanie frontu Do piórników Tworzywo sztuczne, kolor czarny Art. nr j.op /100 szt. 220 Wpuścić wkręty ø 4 mm mocujące uchwyt ø 4 ø 8 Technik für Möbel 13

14 Kontener biurowy i wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 / 392 mm / rząd nawierceń 32 mm Prowadnica Quadro 12 Prowadnica Quadro 12 Do piórników Częściowy wysuw (efekt pełnego wysuwu) Z szybkim mocowaniem frontu i samodociągiem Obciążenie 12 kg (statyczne) Obciążenie 6 kg zgodnie z EN poziom 2 Max. wysokość frontu 1 HE (64 mm) Stal ocynkowana Artykuł Art. nr j.op. prawa szt. lewa szt. 27,5 25,5 13, EB = Prowadnica Quadro 12 Silent System Do piórników Częściowy wysuw ze zintegrowanym amortyzatorem Silent System (efekt pełnego wysuwu) Z szybkim mocowaniem frontu Obciążenie 12 kg (statyczne) Obciążenie 6 kg zgodnie z EN poziom 2 Max. wysokość frontu 1 HE (64 mm) Stal ocynkowana Uwaga: W przypadku opakowań zbiorczych prowadnic lewych (art. nr ) i prawych (art. nr ) korpus zamka należy zamawiać oddzielnie. Artykuł Art. nr j.op. prawa szt. lewa szt. Korpus zamka do Quadro 12 Z Silent System Art. nr j.op szt. 14

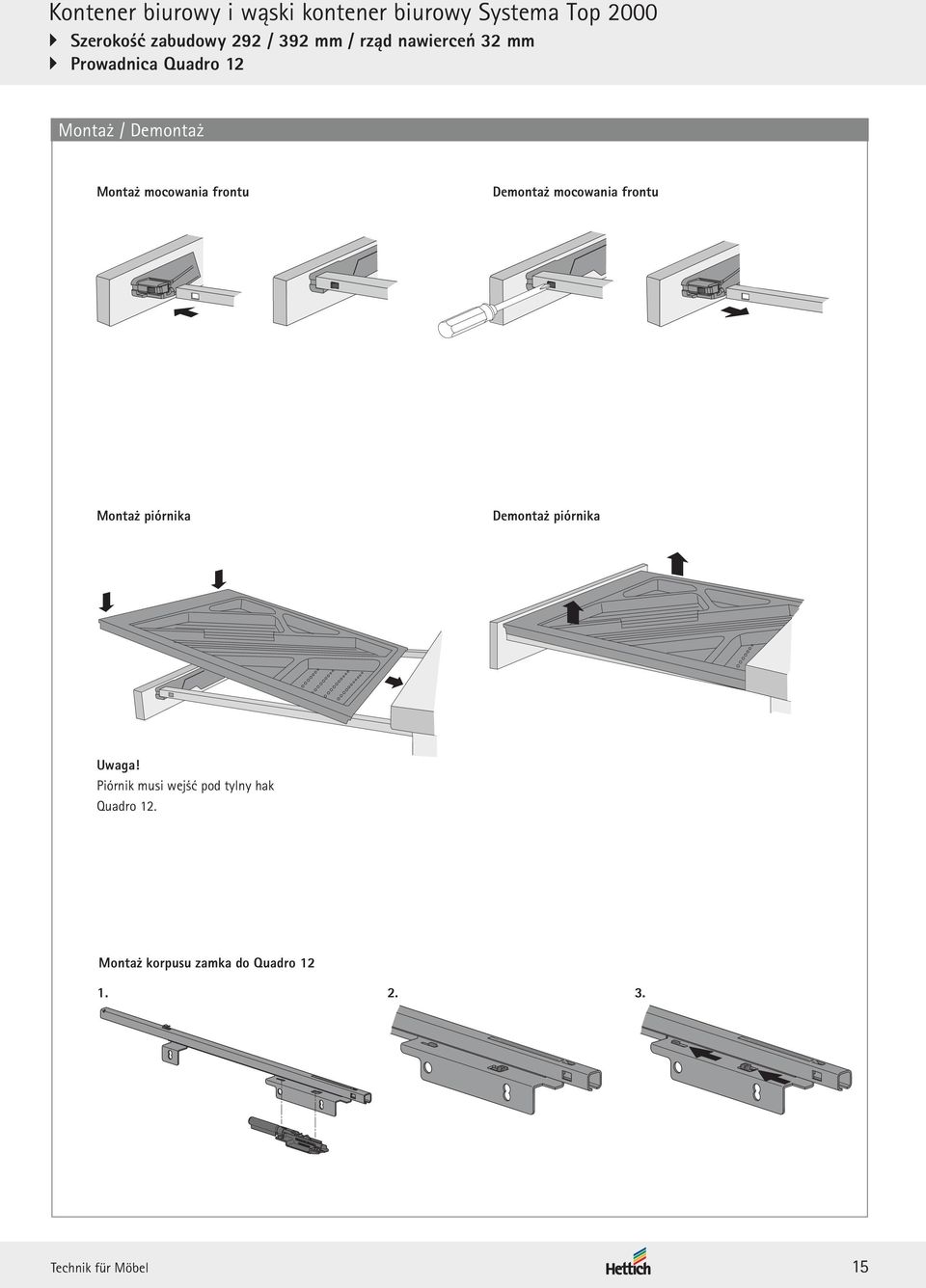

15 Kontener biurowy i wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 / 392 mm / rząd nawierceń 32 mm Prowadnica Quadro 12 Montaż / Demontaż Montaż mocowania frontu Demontaż mocowania frontu Montaż piórnika Demontaż piórnika Uwaga! Piórnik musi wejść pod tylny hak Quadro 12. Montaż korpusu zamka do Quadro Technik für Möbel 15

16 Kontener biurowy Systema Top 2000 Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Szuflada stalowa Hett CAD Szuflada stalowa Wysokość frontu zależy od przewidywanego wyposażenia organizacji wnętrza Minimalna wysokość frontu 2 HE (128 mm) Montaż nasuwany bez użycia narzędzi Aktywator prawy do korpusu zamka zamontowany jest na szufladzie stalowej Stal lakierowana proszkowo Min. głębokość zabudowy mm Wymiary zewnętrzne mm Wymiary wewnętrzne mm Art. nr j.op x x szt x x szt x x szt x x szt. Mocowania frontu Mocowanie frontu z nałożeniem 3 mm Mocowanie frontu wpuszczanego , ,

17 Wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 mm / rząd nawierceń 32 mm Szuflada stalowa Szuflada stalowa Wysokość frontu zależy od przewidywanego wyposażenia organizacji wnętrza Minimalna wysokość frontu 2 HE (128 mm) Montaż nasuwany bez użycia narzędzi Aktywator prawy do korpusu zamka zamontowany jest na szufladzie stalowej Stal lakierowana proszkowo Min. głębokość zabudowy mm Wymiary zewnętrzne mm Wymiary wewnętrzne mm Art. nr j.op x x szt x x szt x x szt x x szt. Mocowania frontu Mocowanie frontu z nałożeniem 3 mm Mocowanie frontu wpuszczanego , , Wkręt do mocowania frontów do szerokości zabudowy 392 mm / 292 mm Stal ocynkowana Wymiary mm Art. nr j.op. ø 5 x szt. ø 5 x szt. ø 6,3 x szt. ø 6,3 x szt. ø 5 x 14, łeb 10,5 (do wstępnego montażu frontu) ø 6,3 x 14, łeb 10,5 (do wstępnego montażu frontu) szt szt. Technik für Möbel 17

18 Kontener biurowy i wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 / 392 mm / rząd nawierceń 32 mm Prowadnica KA 270 Hett CAD Prowadnica kulkowa KA 270 Częściowy wysuw Obciążenie 25 kg zgodnie z EN poziom 2 Max. wysokość frontu 3 HE (192 mm) Stal ocynkowana Korpus zamka Stop Control z lub bez Silent System należy zamawiać oddzielnie, patrz strona 20 Min. głębokość zabudowy mm Art. nr / Artykuł lewa prawa j.op szt szt. +1 EB = 292 / , , ,

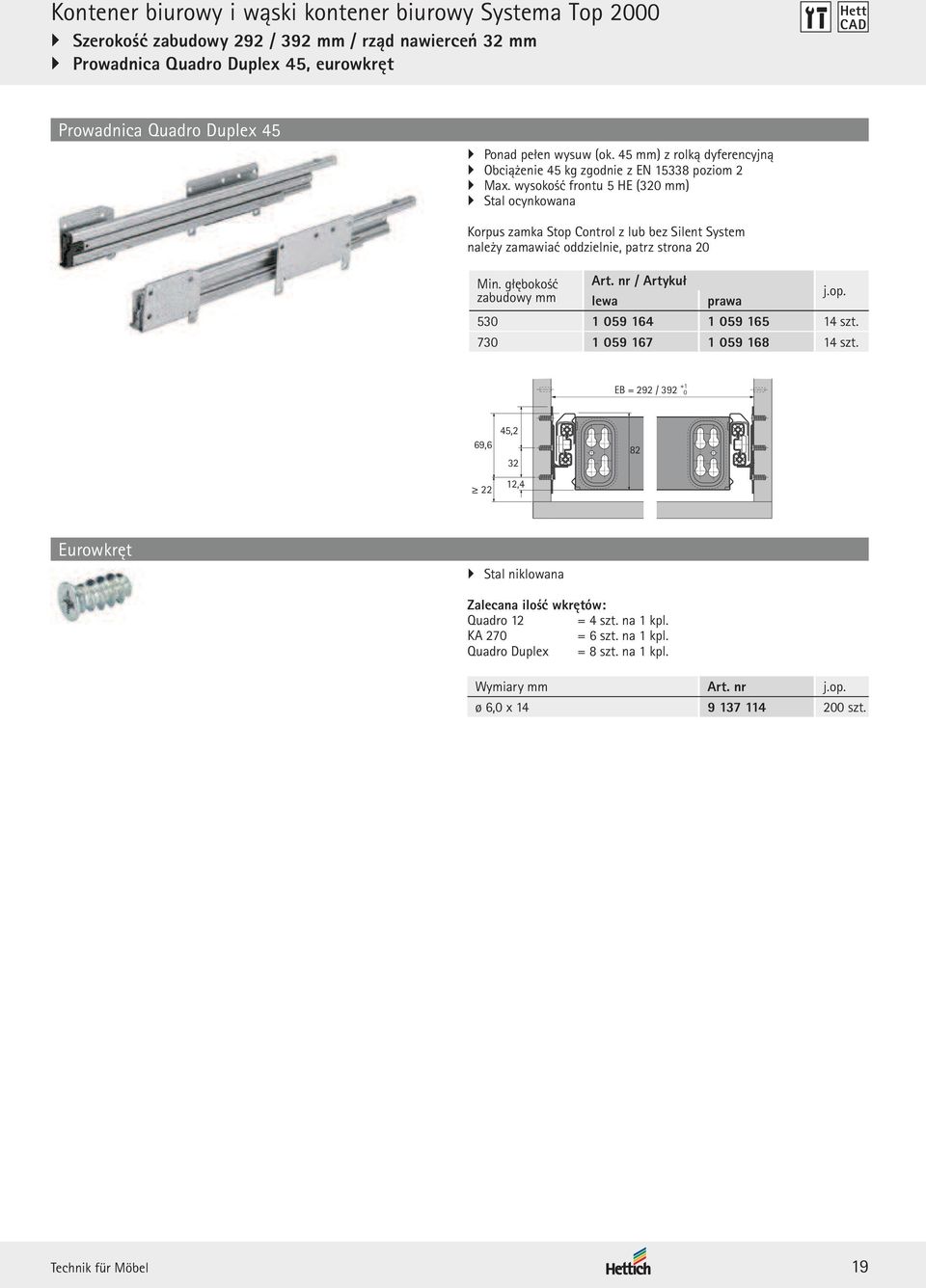

19 Kontener biurowy i wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 / 392 mm / rząd nawierceń 32 mm Prowadnica Quadro Duplex 45, eurowkręt Hett CAD Prowadnica Quadro Duplex 45 Ponad pełen wysuw (ok. 45 mm) z rolką dyferencyjną Obciążenie 45 kg zgodnie z EN poziom 2 Max. wysokość frontu 5 HE (320 mm) Stal ocynkowana Korpus zamka Stop Control z lub bez Silent System należy zamawiać oddzielnie, patrz strona 20 Min. głębokość zabudowy mm Art. nr / Artykuł lewa prawa j.op szt szt. EB = 292 / , , ,4 82 Eurowkręt Stal niklowana Zalecana ilość wkrętów: Quadro 12 = 4 szt. na 1 kpl. KA 270 = 6 szt. na 1 kpl. Quadro Duplex = 8 szt. na 1 kpl. Wymiary mm Art. nr j.op. ø 6,0 x szt. Technik für Möbel 19

20 Kontener biurowy i wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 / 392 mm / rząd nawierceń 32 mm Korpus zamka Hett CAD Korpus zamka Stop Control, prawy Do prowadnicy Quadro Duplex oraz prowadnicy kulkowej KA 270 Uwaga: Do każdej szuflady, za wyjątkiem piórnika, należy zamówić 1 prawy korpus zamka Stop Control! Art. nr j.op /90 szt. Korpus zamka Stop Control, prawy z Silent System Do jednostronnej amortyzacji stalowych szuflad Systema Top Do prowadnicy Quadro Duplex oraz prowadnicy kulkowej KA 270 Uwaga: Do każdej szuflady, za wyjątkiem piórnika, należy zamówić 1 prawy korpus zamka Stop Control! Art. nr j.op szt. Korpus zamka Stop Control, lewy z Silent System Do dodatkowej, obustronnej amortyzacji stalowych szuflad Systema Top Do prowadnicy Quadro Duplex oraz prowadnicy kulkowej KA 270 Montaż z lewej strony szuflady Wraz z aktywatorem, lewym Uwaga: Do każdej szuflady, za wyjątkiem piórnika, należy zamówić 1 lewy korpus zamka Stop Control! Art. nr j.op kpl

21 Kontener biurowy i wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 / 392 mm / rząd nawierceń 32 mm Montaż / Demontaż szuflady stalowej Montaż / Demontaż Montaż korpusu zamka Stop Control do prowadnicy kulkowej KA 270 Montaż korpusu zamka Stop Control do Quadro Duplex 25 / Montaż szuflady stalowej Demontaż szuflady stalowej 1. Quadro Duplex 2. Prowadnica kulkowa KA 1. Nałożyć szufladę stalową na prowadnicę 2. wsunąć poziomo aż do usłyszenia kliknięcia X 1. Pociągnąć zatrzask do góry i lekko unieść szufladę. 2. Lekko uniesioną szufladę wyciągnąć do punktu "X" i następnie zdjąć szufladę. Technik für Möbel 21

22 Kontener biurowy Systema Top 2000 Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Ścianka działowa, przegródka Ścianka działowa Dwuścienna z zatrzaskami po bokach Do wpinania w OrgaLine Tworzywo sztuczne, kolor czarny Materiał Art. nr j.op. Tworzywo sztuczne /100 szt. Przegródka Stal lakierowana proszkowo Artykuł Format DIN Wymiar X mm Art. nr j.op. Przegródka A A /70 szt. Przegródka B A /50 szt. Przegródka C A /35 szt. X 22

23 Kontener biurowy Systema Top 2000 Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Ruchoma przegródka Ruchoma przegródka Możliwość dowolnego rozmieszczenia Mocowanie do otworów w ściance działowej Tworzywo sztuczne Art. nr j.op /100 szt. Możliwości podziału wnętrza szuflady za pomocą ruchomej przegródki Technik für Möbel 23

24 Kontener biurowy Systema Top 2000 Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Możliwości podziału wnętrza szuflady, ścianka działowa i przegródki Możliwości podziału wnętrza szuflady dla głębokości zabudowy 530 mm Wymiary wewnętrzne szuflady 327 x 490 mm Podział 2 x DIN A4 4 x DIN A5 9 x DIN A6 16 x DIN A7 Wymagane akcesoria 2 ścianki działowe 2 ścianki działowe 2 przegródki C 3 ścianki działowe 6 przegródek B 4 ścianki działowe 12 przegródek A Przestrzeń szczątkowa (z tyłu) 30 mm 30 mm 10 mm 10 mm Możliwości podziału wnętrza szuflady dla głębokości zabudowy 730 mm Wymiary wewnętrzne szuflady 327 x 690 mm Podział 3 x DIN A4 6 x DIN A5 12 x DIN A6 20 x DIN A7 Wymagane akcesoria 3 ścianki działowe 3 ścianki działowe 3 przegródki C 4 ścianki działowe 8 przegródek B 5 ścianek działowych 15 przegródek A Przestrzeń szczątkowa (z tyłu) 0 mm 0 mm 50 mm 90 mm 24

25 Kontener biurowy Systema Top 2000 Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Podstawka do pieczątek, OrgaWelle, mata antypoślizgowa Podstawka do pieczątek Do szuflady stalowej Do 8 pieczątek i 1 pieczątki z datownikiem Stal lakierowana proszkowo Art. nr j.op /20 szt. OrgaWelle Do elastycznego podziału szuflady stalowej Wysokość 75 mm Długość 1380 mm Tworzywo sztuczne, półprzezroczyste Art. nr j.op szt. Przykład zabudowy OrgaWelle Mata antypoślizgowa Wytłumiająca hałas Do szerokości zabudowy 392 mm Tworzywo sztuczne, kolor antracytowy Min. głębokość zabudowy mm Art. nr j.op /60 szt /40 szt. Technik für Möbel 25

26 Kontener biurowy Systema Top 2000 Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Przegródki do formularzy, wsporniki frontu Przegródki do formularzy Nachylenie przegródek na formularze można dostosować do wysokości frontu poprzez zwykłe uniesienie Zagłębienia w bokach przegródek oznaczają miejsca blokowania trzpienia ustalającego Z poprzeczkami dla dodatkowego podziału przegródek Tworzywo sztuczne Zestaw 6 składa się z: 6 szt. przegródek do formularzy 4 szt. poprzeczek Artykuł Art. nr j.op. Zestaw kpl. Wsporniki frontu Wymagane dla wysokości frontu od 3HE (192 mm) Stal lakierowana proszkowo Artykuł Art. nr j.op. prawy szt. lewy szt. 17,

27 Kontener biurowy Systema Top 2000 Szerokość zabudowy 392 mm / rząd nawierceń 32 mm Wstawiana rama na teczki zawieszane Hett CAD Wstawiana rama na teczki zawieszane Z poprzeczką Stal niklowana / tworzywo sztuczne Komplet składa się z: 1 szt. wstawianej ramy na teczki zawieszane Poprzeczki, ilość patrz tabela L (długość) mm H (wysokość) mm B (szerokość) mm Art. nr j.op kpl kpl. L x H x B mm Szerokość zabudowy mm Głębokość zabudowy mm Ilość wymaganych poprzeczek do teczek zawieszanych DIN-A4 510 x 244 x x 244 x Wymagana ilość ram na teczki zawieszane na szufladę B L H Technik für Möbel 27

28 Wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 mm / rząd nawierceń 32 mm Wstawiana rama na teczki zawieszane Hett CAD Wstawiana rama na teczki zawieszane Z poprzeczką Stal niklowana / tworzywo sztuczne Komplet składa się z: 1 szt. wstawianej ramy na teczki zawieszane Poprzeczki, ilość patrz tabela L (długość) mm H (wysokość) mm B (szerokość) mm Art. nr j.op kpl kpl. L x H x B mm Szerokość zabudowy mm Głębokość zabudowy mm Ilość wymaganych poprzeczek do teczek zawieszanych DIN-A4 510 x 244 x x 244 x Wymagana ilość ram na teczki zawieszane na szufladę B L H 28

29 Kontener biurowy i wąski kontener biurowy Systema Top 2000 Szerokość zabudowy 292 / 392 mm / rząd nawierceń 32 mm Montaż wstawianej ramy na teczki zawieszane Montaż wstawianej ramy na teczki zawieszane 1 2 Opcjonalnie: Możliwość przykręcenia wkrętów Uwaga: Przykręcenie ramy na teczki zawieszane konieczne dla korpusu od 800 x 600 mm (szerokość x głębokość) ø 3,5 x 16 Technik für Möbel 29

30 System zamykania Stop Control Plus / Kontener biurowy Systema Top 2000 Listwa zamka centralnego, głowica listwy, bolec prowadzący Hett CAD Listwy zamka centralnego Stop Control Plus 32 Front piórnika Front szuflady Front szuflady Front szuflady Wysokość frontu piórnika Wysokość frontu szuflady Listwa zamka centralnego = 1HE = 2HE 2HE 3HE 1HE 7HE 7HE + 1 Wybór odpowiedniej listwy zamka centralnego Rodzaj listwy zamka ustala się uwzględniając Sumę jednostek wysokości HE W odniesieniu do rzędu nawierceń 32 mm 1 jednostka wysokości HE = 64 mm = 2 x 32 mm Dobór listwy zamka centralnego Piórnik jest zamykany bezpośrednio przez zamek, dlatego jest on wyszczególniony osobno ( HE) Kontener biurowy: Wysokość frontu piórnika 1 HE Wysokość frontu szuflady stalowej 2 HE Wysokość frontu szuflady stalowej 2 HE Wysokość frontu szuflady stalowej 3 HE Dobór listwy zamka centralnego: 7 HE + 1 = 8 HE W przypadku konstrukcji korpusu nie zawierającej piórnika (zamek montowany jest we froncie szuflady) Listwy zamka centralnego Stop Control Plus Do zastosowania ze Stop Control Plus Skracanie listew zamka centralnego nie jest możliwe Długość HE Art. nr j.op. 7 HE szt. 7,5 HE szt. 8 HE szt. 9 HE szt. Głowica listwy zamka Stop Control Plus Do zastosowania ze Stop Control Plus Art. nr j.op szt. Bolec prowadzący z tworzywa sztucznego Do zastosowania ze Stop Control Plus Bolec prowadzący do wciśnięcia w rząd nawierceń Art. nr j.op szt. 30

31 System zamykania Stop Control Plus / Kontener biurowy Systema Top 2000 Zamek ryglowy Prestige 2000 Zamek ryglowy Prestige 2000 Do wymiennych wkładek zamka: Bez uwzględnienia planu zamykania zamontować zamki w warsztacie i następnie na miejscu zamontować wkładkę z odpowiednim zamknięciem. Średnica mm Do wkładek zamka Art. nr j.op. 18 Z szt ,5 Z23: ø 18 Z25: ø 16,5 Przykład zabudowy dla Stop Control Plus / Silent System Zamek ryglowy Prestige 2000 Głowica listwy Stop Control Plus Listwa zamka centralnego Stop Control Plus Korpus zamka Stop Control Technik für Möbel 31

32 System zamykania Stop Control Plus / Kontener biurowy Systema Top 2000 Montaż / Przykład zabudowy Montaż na boku korpusu Listwę zamka centralnego połączyć z głowicą listwy. W odpowiednim miejscu przykręcić prowadnice Quadro 12. Wsunąć zaczep głowicy w wycięcie prowadnicy Quadro

33 System zamykania Stop Control Plus / Kontener biurowy Systema Top 2000 Montaż / Przykład zabudowy Montaż prowadnicy z korpusem zamka Stop Control Prowadnicę z korpusem zamka Stop Control należy zamontować w taki sposób, aby ślizgacz korpusu zamka Stop Control zahaczał o wycięcie listwy. Uwaga: Na każdą szufladę, za wyjątkiem piórnika, przypada 1 korpus zamka Stop Control! Pozycja ślizgacza korpusu zamka Stop Control przy otwartej szufladzie Pozycja ślizgacza korpusu zamka Stop Control przy zamkniętej szufladzie Technik für Möbel 33

34 Wymienne wkładki zamka / Kontener biurowy Systema Top 2000 Prestige 2000 Z23, ø18 mm typ kombinacji Wkładka zamka Z23 Do zamków z cylindrem Prestige 2000 Z23, średnica cylindra 18 mm Możliwość otwarcia kluczem-matką Niklowana, wysoki połysk Wraz z 2 kluczami dwustronnie frezowanymi, stal niklowana Wariant Art. nr j.op. Wkładka zamka Z szt. Wkładka zamka Z23 Do zamków z cylindrem Prestige 2000 Z23, średnica cylindra 18 mm Zamykanie pojedyncze Możliwość otwarcia kluczem-matką Niklowana, wysoki połysk Wraz z 2 kluczami dwustronnie frezowanymi, stal niklowana Wariant Art. nr j.op. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. Wkładka zamka Z szt. 34

35 Big Wood Szerokość zabudowy 392 mm Big jest innowacyjną organizacją przestrzeni do przechowywania w biurze. Pełen wgląd i dostęp do całej zawartości - wystarczy tylko wysunąć. Ten nowy rodzaj biurowego mebla można wykorzystać jako ściankę działową i izolację akustyczną. Firma Hettich oferuje prowadnice wytrzymałe na duże obciążenie, bazujące na sprawdzonych prowadnicach Quadro. Zarówno prowadnice Quadro Compact, jak i Quadro Big Duplex gwarantują perfekcyjny przesuw oraz wysoką stabilność boczną. Oba systemy prowadnic są niewidoczne po zamontowaniu, co dodatkowo podnosi fukcjonalność mebla. Duża pojemność Big Org@Tower Wood oferuje wielką swobodę wykorzystania przestrzeni. Nowa idea organizacji pracy dzięki Big Org@Tower Wood. Możliwość indywidualnego wykorzystania przestrzeni. Idealna ergonomia. Quadro Compact z pełnym wysuwem przenosi 75 kg. Zintegrowana amortyzacja Silent System zwiększa komfort zamykania. Quadro Big Duplex z pełnym wysuwem przenosi nawet 130 kg. Zintegrowana amortyzacja Silent System zwiększa komfort zamykania. Technik für Möbel 35

36 Big Wood Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Prowadnica Quadro Compact Hett CAD Prowadnica Quadro Compact Do zastosowania w Big Org@Tower Wood Prowadnica z pełnym wysuwem z Silent System Obciążenie 75 kg zgodnie z EN poziom 2 (przy zastosowaniu rolek podpierających) Minimalna głębokość zabudowy 763 mm Stal ocynkowana Wymiary konstrukcyjne: Quadro Compact, widok z przodu Zalecana ilość wkrętów: 14 szt. ø 6,0 x 14 mm na kpl., art. nr szt. ø 3,9 x 25 mm (DIN EN ISO 7050 łeb wpuszczany) na 1 kpl. Zastosowanie prowadnicy tylko z 2 rolkami podpierającymi do Big Org@Tower i szyną prowadzącą, patrz strona 42 Art. nr j.op kpl. 3,5 x 16 Górna szyna prowadząca Rolka prowadząca ø 6 x ,5 3,9 x x 14 4 x Obciążenie 75 kg 54 EB 22 Wymiary konstrukcyjne: Quadro Compact, widok z boku 7,5 3,5 x b1 b2 b3 b4 Górna szyna prowadząca Ogranicznik zabezpieczający Rolka prowadząca 28,5 3,9 x x ,5 (Droga wysuwu wraz z 0,5 mm szczeliną frontu)

37 Big Wood Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Montaż Quadro Compact Montaż Quadro Compact x ø 3,5 x 16 8 x ø 4 x 15 6 x ø 3,5 x Zachować równoległość! 14 x ø 6 x x ø 3,9 x 25 DIN EN ISO ! Umieścić korpus wewnętrzny na prowadnicach i wsunąć do końca. Wysunąć korpus wewnętrzny z prowadnicami i przykręcić w odpowiednich miejscach x ø 3,9 x 25 DIN EN ISO Technik für Möbel 37

38 A A Big Org@Tower Wood Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Montaż Quadro Compact Montaż Quadro Compact i ±0, ,5 338, Zastosowanie prowadnicy tylko w połączeniu z dodatkowymi rolkami podpierającymi. Rolka podpierająca unosi się nad podłogę około 5 mm przed zamknięciem, dzięki czemu zapewnione jest działanie samodociągu. Rolki podpierające należy zamontować równolegle do prowadnicy. Podział korpusu wewnętrznego umożliwia przechowywanie segregatorów A J F F ,5 ±0,3 J A - A M M L - L 333, EB 22 ø 6 x L 19 L 32±0,3 121, ±0,3 32±0,3 224 ±0,3 224 ±0,3 22 ±0,3 7,5 700,5 ±0,3 J - J F - F M - M 28, , Otwór w dolnej części korpusu dla zapewnienia optymalnej wentylacji ,5 ø (196) 38

39 Big Wood Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Prowadnica Quadro Big Duplex Hett CAD Prowadnica Quadro Big Duplex Do zastosowania w Big Org@Tower Wood Prowadnica z pełnym wysuwem z Silent System Obciążenie 130 kg zgodnie z EN poziom 2 Minimalna głębokość zabudowy 763 mm Stal ocynkowana Zalecana ilość wkrętów: 7 szt. ø 4,0 x 16 mm (panhead) na prowadnicę Zastosowanie prowadnic tylko z 2 rolkami podpierającymi do Big Org@Tower i szyną prowadzącą, patrz strona 42 Wymiary konstrukcyjne: Quadro Big Duplex, widok z przodu Art. nr j.op szt. 3,5 x 16 Górna szyna prowadząca Rolka prowadząca M6 x 20 4 x Obciążenie 130 kg ,5 4 x 16 Wymiary konstrukcyjne: Quadro Big Duplex, widok z boku Górna szyna prowadząca 7, b1 b2 b3 b4 98 M 6 x Ogranicznik zabezpieczający Rolka prowadząca 3,5 x 16 4 x ,5 (Droga wysuwu wraz z 0,5 mm szczeliną frontu) 107, Technik für Möbel 39

40 Big Wood Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Montaż Quadro Big Duplex Montaż Quadro Big Duplex x ø 3,5 x x ø 4 x 15 Zachować równoległość! 6 x ø 3,5 x x ø 4 x 16! x M 6 x Umieścić korpus wewnętrzny na prowadnicach, lekko unieść i następnie dosunąć korpus do zaczepienia na otworach montażowych. ażowych. Następnie wysunąć korpus wewnętrzny z prowadnicami i przykręcić w odpowiednich miejscach

41 Big Wood Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Montaż Quadro Big Duplex Montaż Quadro Big Duplex i C ±0, ,5 338, Zastosowanie prowadnicy tylko w połączeniu z dodatkowymi rolkami podpierającymi. Rolka podpierająca unosi się nad podłogę około 5 mm przed zamknięciem, dzięki czemu zapewnione jest działanie samodociągu. Rolki podpierające należy zamontować równolegle do prowadnicy. Podział korpusu wewnętrznego umożliwia przechowywanie segregatorów A C 16 I K 30 C - C D I K ,5 ±0,3 D 3 x 45 min. 20 Nawiercenie pod bolec pozycjonujący Bolec pozycjonujący 5 7,5 700,5 ±0,3 610 I - I K - K 98 D - D , Otwór w dolnej części korpusu dla zapewnienia optymalnej wentylacji Miejsca mocowania Big Duplex (min. 2 na płytkę) ,5 32 Nawiercenie pod bolec pozycjonujący ø 6,5 ø5 x (196) ,5 Technik für Möbel 41

42 Big Wood Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Szyna prowadząca, rolka prowadząca, rolka podpierająca Hett CAD Górna szyna prowadząca Zapobiega przechyleniu się wewnętrznego korpusu Bezgłośnie prowadzenie za pomocą rolek Z ogranicznikiem Przykład montażu patrz wymiary konstrukcyjne Quadro Compact, patrz strona 44 lub Quadro Big Duplex, patrz strona 46 Rozstaw otworów b1 mm Rozstaw otworów b2 mm Rozstaw otworów b3 mm Rozstaw otworów b4 mm Art. nr j.op szt. Rolka prowadząca do górnej szyny prowadzącej Praktycznie bezgłośnie prowadzenie dzięki rolkom z tworzywa sztucznego Płytka: blacha stalowa, ocynkowana Art. nr j.op szt. Rolka podpierająca do Big Org@Tower Obudowa: blacha stalowa, ocynkowana Oś nitowana Kółko: guma termoplastyczna do twardych podłoży Łożysko ślizgowe Średnica mm Wysokość zabudowy mm Wymiary płytki mocującej mm Obciążenie kg Art. nr j.op x szt. 42

43 Big Wood Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Piórnik Piórnik Do wpuszczenia w górnym wieńcu wewnętrznego korpusu Do przechowywania przyborów do pisania i materiałów biurowych Art. nr j.op /16 szt. Wymiary konstrukcyjne x 45 R Technik für Möbel 43

44 Przykład konstrukcji Big Wood z Quadro Compact Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Wymiary konstrukcyjne, rysunek w skali 1:1 Podział wysokości 18 HE Górna szyna prowadząca z rolką prowadzącą Prowadnica Quadro Compact, pełen wysuw Art. nr j.op szt ,5 338, F F J 0,5 ±0,3 J A ±0,5 M M 16 L 19 A L Szczegół A-A 32 ±0,3 32 ±0,3 224 ±0,3 224 ±0, ,5 32 ±0,3 22 ±0,3 7,5 700,5 ±3 44

45 Przykład konstrukcji Big Wood z Quadro Compact Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Wymiary konstrukcyjne, rysunek w skali 1:1 Szczegół J-J Szczegół L-L EB ,5 29 Otwór w dolnej części korpusu dla zapewnienia optymalnej wentylacji 11 Miejsca mocowań prowadnicy Quadro Compact z tyłu Głębokość nawiercenia: 10 mm ø Szczegół F-F 28,5 32 ø 5 Miejsca nawierceń do montażu prowadnicy Quadro Compact u góry ,5 Miejsce mocowania rolki prowadzącej Szczegół M-M (196 ) Technik für Möbel 45

46 Przykład konstrukcji Big Wood z Quadro Big Duplex Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Wymiary konstrukcyjne, rysunek w skali 1:1 Podział wysokości 18 HE Górna szyna prowadząca z rolką prowadzącą Prowadnica Quadro Big Duplex, pełen wysuw Art. nr j.op szt I I K ,5 ±0,3 K C ±0,5 C-C D D 16 H C 5 ق 7,5 700,5 ±3 46

47 Przykład konstrukcji Big Wood z Quadro Big Duplex Minimalna głębokość zabudowy 763 mm, szerokość zabudowy 392 mm / rząd nawierceń 32 mm Wymiary konstrukcyjne, rysunek w skali 1:1 Szczegół I-I Szczegół H Otwór w dolnej części korpusu dla zapewnienia optymalnej wentylacji 3 x Miejsca mocowań prowadnicy Quadro Big Duplex z tyłu (min. 2 na płytkę) ,5 Szczegół K-K ø 5 x 3 32 ø 6,5 Nawiercenie pod bolec montażowy Miejsca nawierceń do montażu prowadnicy Quadro Big Duplex u góry 6, Miejsce mocowania rolki prowadzącej Szczegół D-D (196) Technik für Möbel 47

48 Szafa biurowa Systema Top 2000 Głębokość korpusu 400 mm Perfekcyjna organizacja w meblach biurowych to nasz cel. Systema Top 2000 firmy Hettich oferuje najszerszy system organizacji do szaf biurowych. Ramy na teczki zawieszane zapewniają porządek i łatwy dostęp do typowych teczek zawieszanych. Szuflady szerokie to idealne miejsce na papier, materiały i formularze biurowe. Zarówno rama jak i szuflada wykonane są z wysokiej jakości stali lakierowanej proszkowo. Przekonują takim samym, eleganckim wykończeniem i dużą funkcjonalnością, co systemy szuflad do kontenerów biurowych. Przesuwające się z lekkością prowadnice Quadro zapewniają, dzięki łożysku kulkowemu, wytrzymałość na obciążenie 60 kg. Pełen wgląd do wnętrza zapewnia ponad pełen wysuw. Opcjonalny Parallel System zwiększa stabilność boczną. Uporządkowane dokumenty w pobliżu miejsca pracy - dzięki ramie na teczki zawieszane Systema Top Szuflada szeroka miejsce do przechowywania papieru i materiałów biurowych. 48

49 Rama na teczki zawieszane Systema Top 2000 Głębokość korpusu 400 mm Rama na teczki zawieszane Hett CAD Rama na teczki zawieszane Do korpusów ze ścianą wspólną i korpusów pojedynczych Do montażu w szafach z frontami szufladowymi lub z drzwiami obrotowymi Do zastosowania z prowadnicą Quadro Duplex 60 Aktywatory zamontowane są do ramy Montaż nasuwany bez użycia narzędzi Stal lakierowana proszkowo Inne wymiary na zapytanie Szerokość korpusu mm Podział DIN A4 Szerokość zewnętrzna AB mm Wysokość frontu zależy od przewidywanego wyposażenia organizacji wnętrza. Minimalna wysokość frontu: 2 jednostki wysokości HE (128 mm) dla ramy na teczki zawieszane i szuflady szerokiej Wskazówka techniczna Quadro Duplex 60: Wymiar X = 13 mm dla szaf standardowych Montaż patrz strony Przy montażu za drzwiami obrotowymi zaleca się zastosowanie profilu zakrywającego, patrz strona 64 Szerokość wnętrzna IB mm x A /120 szt x A4 + reszta /80 szt x A /60 szt x A4 + reszta /40 szt x A4 + reszta /40 szt x A4 + reszta /40 szt. Rysunki przekrojowe Minimalna głębokość korpusu dla ramy na teczki zawieszane i szuflady szerokiej Szafa z frontami szufladowymi = 372 mm Szafa z drzwiami obrotowymi = 392 mm Art. nr j.op ,2 41 ET 372 za frontami AT AT 352 IT 352 IT ET 392 za drzwiami AB - 92,5 X = 13 AB = Szerokość zewnętrzna AT = Głębokość zewnętrzna IB = AB - 44,5 AB = EB-2 x wymiar X EB EB = Szerokość zabudowy ET = Głębokość zabudowy X = 13 IB = Szerokość wewnętrzna IT =Głębokość wewnętrzna Technik für Möbel 49

50 Szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm Szuflada szeroka Hett CAD Szuflada szeroka do szaf biurowych Do korpusów ze ścianą wspólną i korpusów pojedynczych Do montażu w szafach z frontami szufladowymi lub z drzwiami obrotowymi Do zastosowania z prowadnicą Quadro Duplex 60 Aktywatory zamontowane są do szuflady Montaż nasuwany bez użycia narzędzi Stal lakierowana proszkowo Inne wymiary na zapytanie Wysokość frontu zależy od przewidywanego wyposażenia organizacji wnętrza. Minimalna wysokość frontu: 2 jednostki wysokości HE (128 mm) dla ramy na teczki zawieszane i szuflady szerokiej Wskazówka techniczna Quadro Duplex 60: Wymiar X = 13 mm dla szaf standardowych Montaż, patrz strony Przy montażu za drzwiami obrotowymi zaleca się zastosowanie profilu zakrywającego, patrz strona 64 Szerokość korpusu mm Wymiary zewnętrzne mm Wymiary wewnętrzne mm Art. nr j.op x x /120 szt x x /80 szt x x /60 szt x x /40 szt x x /40 szt x x /40 szt. Rysunki przekrojowe Minimalna głębokość korpusu dla ramy na teczki zawieszane i szuflady szerokiej Szafa z frontami szufladowymi = 372 mm Szafa z drzwiami obrotowymi = 392 mm 91 14,2 41 ET 372 za frontami AT AT 352 IT 352 IT ET 392 za drzwiami AB - 92,5 X = 13 AB = Szerokość zewnętrzna AT = Głębokość zewnętrzna IB = AB - 44,5 AB = EB-2 x wymiar X EB EB = Szerokość zabudowy ET = Głębokość zabudowy X = 13 IB = Szerokość wewnętrzna IT =Głębokość wewnętrzna 50

51 Rama na teczki zawieszane i szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm Prowadnica Quadro Duplex 60, eurowkręt, korpus zamka Hett CAD Prowadnica Quadro Duplex 60 Z rolką dyferencyjną Ponad pełen wysuw ok. 33 mm Obciążenie 60 kg zgodnie z EN poziom 2 Max. wysokość frontu 5 HE (320 mm) Stal ocynkowana Listwy zamka centralnego Stop Control należy zamawiać oddzielnie, patrz strona 66 X = 13 / X = 22 46,2 17, ,2 >_ 22,5 6 Eurowkręt Rodzaj konstrukcji Art. nr j.op. Do konstrukcji korpusowej, wymiar X = 13 mm Szerokość ramy AB mm Stal ocynkowana kpl. Szerokość zabudowy EB mm przy konstrukcji korpusowej Wymiar X = 13 mm Zalecana ilość wkrętów: Quadro Duplex = 8 szt. na 1 kpl. Wymiary mm Art. nr j.op. 6,0 x 13, szt. Korpus zamka Do prowadnicy Quadro Duplex Rodzaj konstrukcji Art. nr j.op. Do konstrukcji korpusowej, wymiar X = 13 mm kpl. Korpus zamka z Silent System Do prowadnicy Quadro Duplex Z Silent System Rodzaj konstrukcji Art. nr j.op. Do konstrukcji korpusowej, wymiar X = 13 mm z Silent System kpl. Technik für Möbel 51

52 Montaż / Przykład zabudowy, demontaż Montaż ramy na teczki zawieszane / szuflady szerokiej Montaż Montaż korpusu zamka Stop Control w Quadro Duplex Montaż ramy na teczki zawieszane Montaż szuflady szerokiej Ramy na teczki zawieszane lub szuflady szerokie wsunąć, aż do usłyszenia kliknięcia. Nie jest już konieczne wstępne napinanie ślizgacza! 52

53 Montaż / Przykład zabudowy, demontaż Demontaż ramy na teczki zawieszane / szuflady szerokiej Montaż / Demontaż Demontaż ramy na teczki zawieszane Zwolnić zatrzask (1.) i lekko unieść ramę (2.). Ramę na teczki zawieszane wysuwać do momentu osiągnięcia położenia (3.). Następnie można lekko unieść ramę (4.). Uwaga: Należy unieść jedynie ramę a nie prowadnice! Demontaż szuflady szerokiej Zwolnić zatrzask (1.) i lekko unieść szufladę (2.). Szufladę wysunąć do momentu osiągnięcia położenia (3.). Następnie można lekko unieść szufladę (4.). Uwaga: Należy unieść jedynie szufladę a nie prowadnice! Technik für Möbel 53

54 Rama na teczki zawieszane i szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm Parallel System, drążek z kółkiem zębatym Hett CAD Parallel System Do ram na teczki zawieszane i szuflad szerokich Tworzywo sztuczne, kolor czarny Komplet składa się z: 2 szt. listew zębatych, lewa / prawa 2 szt. zakończeń listew zębatych, lewe / prawe 2 szt. łożysk drążka, lewe / prawe 2 szt. kółek zębatych 2 szt. przedłużeń listwy zębatej Montaż, patrz strona 55 Rodzaj konstrukcji Art. nr j.op. Do konstrukcji korpusowej, wymiar X = 13 mm kpl. Drążek z kółkiem zębatym do Parallel System Systema Top 2000 Dla szerokości zabudowy w świetle mm Możliwość skrócenia Aluminium Montaż, patrz strona 55 Szerokość zabudowy w świetle mm Art. nr j.op szt szt szt. 54

55 Montaż / Przykład zabudowy, demontaż Montaż Parallel System do ramy na teczki zawieszane i szuflady szerokiej Montaż Parallel System / ø 3,5 x x ø 3,5 x EB X 13 = EB - 66 mm X 22 = EB - 84 mm Technik für Möbel 55

56 Szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm OrgaLine OrgaLine Stal lakierowana proszkowo Komplet składa się z: 2 szt. OrgaLine Uwaga: Jeżeli szuflada szeroka ma być wyposażona w przegródki lub ścianki działowe, OrgaLine musi być zamontowany wcześniej na przedniej i tylnej stronie szerokiej szuflady. Alternatywnie do mocowania ścianek działowych można zastosować OrgaClip. Do szuflady szerokiej, wymiar zewnętrzny AB mm Art. nr j.op kpl kpl kpl kpl kpl kpl. Montaż OrgaLine przedni OrgaLine (z otworami) tylny OrgaLine (bez otworów) 5 sec 5 sec 56

57 Szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm OrgaClip OrgaClip Za pomocą OrgaClip można dowolnie przesuwać ściankę działową w szufladzie szerokiej Tworzywo sztuczne Art. nr j.op kpl. Montaż OrgaClip Technik für Möbel 57

58 Szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm Ścianka działowa, przegródka Ścianka działowa Dwuścienna z zatrzaskami po bokach Mocowanie do OrgaLine lub OrgaClip Stal lakierowana proszkowo Materiał Art. nr j.op. Stal /25 szt. Przegródka Stal lakierowana proszkowo Artykuł Format DIN Wymiar X mm Art. nr j.op. Przegródka A A /70 szt. Przegródka B A /50 szt. Przegródka C A /35 szt. X 58

59 Szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm Ruchoma przegródka Ruchoma przegródka Przesuwana Mocowanie do otworów w ściance działowej Tworzywo sztuczne Art. nr j.op /100 szt. Możliwości podziału wnętrza szuflady, ruchoma przegródka Technik für Möbel 59

60 Szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm Możliwości podziału wnętrza szuflady, ścianka działowa i przegródki Możliwości podziału wnętrza dla szerokości szuflady 371 mm Szerokość szuflady 371 mm Podział 1 x DIN A4 2 x DIN A5 4 x DIN A6 8 x DIN A7 Wymagane akcesoria 1 ścianka działowa 2 ścianki działowe 1 przegródka C 3 ścianki działowe 2 przegródki A 3 ścianki działowe 6 przegródek A Szerokość szczątkowa (boczna) 102 mm 92 mm 72 mm 72 mm Możliwości podziału wnętrza dla szerokości szuflady 536 mm Szerokość szuflady 536 mm Podział 2 x DIN A4 4 x DIN A5 8 x DIN A6 16 x DIN A7 Wymagane akcesoria 2 ścianki działowe 3 ścianki działowe 2 przegródki C 5 ścianek działowych 4 przegródki A 5 ścianek działowych 12 przegródek A Szerokość szczątkowa (boczna) 50 mm 40 mm 0 mm 0 mm Możliwości podziału wnętrza dla szerokości szuflady 736 mm Szerokość szuflady 736 mm Podział 3 x DIN A4 6 x DIN A5 12 x DIN A6 20 x DIN A7 Wymagane akcesoria 2 ścianki działowe 4 ścianki działowe 3 przegródki C 5 ścianek działowych 8 przegródek B 6 ścianek działowych 15 przegródek A Szerokość szczątkowa (boczna) 0 mm 20 mm 80 mm 80 mm Możliwości podziału wnętrza dla szerokości szuflady 836 mm Szerokość szuflady 836 mm Podział 3 x DIN A4 6 x DIN A5 12 x DIN A6 24 x DIN A7 Wymagane akcesoria 3 ścianki działowe 4 ścianki działowe 3 przegródki C 7 ścianek działowych 6 przegródek A 7 ścianek działowych 18 przegródek A Szerokość szczątkowa (boczna) 120 mm 110 mm 50 mm 50 mm 60

61 Szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm Możliwości podziału wnętrza szuflady, ścianka działowa i przegródki Możliwości podziału wnętrza dla szerokości szuflady 936 mm Szerokość szuflady 936 mm Podział 4 x DIN A4 8 x DIN A5 14 x DIN A6 28 x DIN A7 Wymagane akcesoria 3 ścianki działowe 5 ścianek działowych 4 przegródki C 8 ścianek działowych 7 przegródek A 8 ścianek działowych 21 przegródek A Szerokość szczątkowa (boczna) 0 mm 0 mm 40 mm 40 mm Możliwości podziału wnętrza dla szerokości szuflady 1136 mm Szerokość szuflady 1136 mm Podział 4 x DIN A4 i 3 x DIN A6 8 x DIN A5 i 3 x DIN A6 18 x DIN A6 36 x DIN A7 Wymagane akcesoria 5 ścianek działowych 2 przegródki B 6 ścianek działowych 4 przegródki C 2 przegródki B 10 ścianek działowych 9 przegródek A 10 ścianek działowych 27 przegródek A Szerokość szczątkowa (boczna) 50 mm 40 mm 0 mm 0 mm Technik für Möbel 61

62 Szuflada szeroka Systema Top 2000 Głębokość korpusu 400 mm Wstawiana rama na teczki zawieszane Hett CAD Wstawiana rama na teczki zawieszane Stal niklowana / tworzywo sztuczne Montaż, patrz strona 63 Komplet składa się z: 1 szt. wstawianej ramy na teczki zawieszane L (długość) mm H (wysokość) mm B (szerokość) mm Art. nr j.op kpl kpl kpl kpl kpl. L x H x B mm Szuflada szeroka Szerokość zewnętrzna mm Szuflada szeroka Głębokość zewnętrzna mm Ilość wymaganych poprzeczek do teczek zawieszanych DIN-A4 Wymagana ilość ram na teczki zawieszane na szufladę 350 x 244 x x 244 x x 244 x x 244 x x 244 x x 244 x L B H 62
