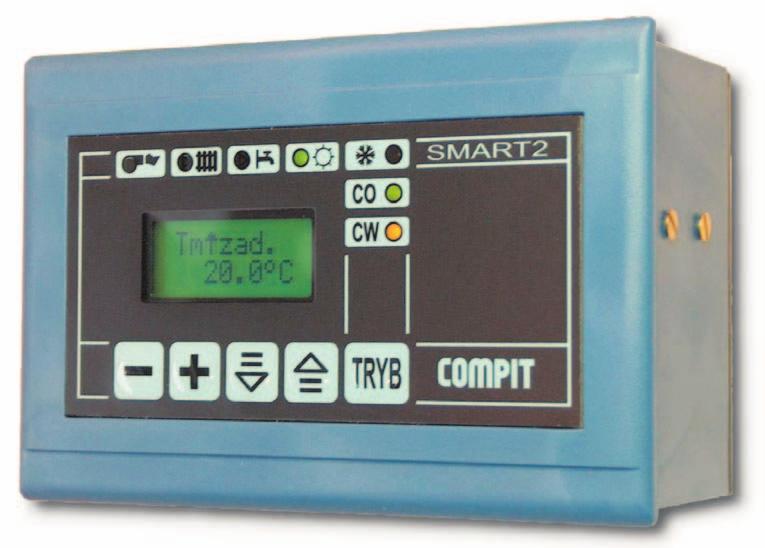

1 Instrukcja obs³ugi R400.SMART2 wersje u20 do u39 REGULATOR POGODOWY KOT A Z ADOWANIEM ZASOBNIKA CWU. Typ czujnika: 4 x Pt1000 Wyjœcia: 4 x przekaÿnik Zakres regulacji: C Rozdzielczoœæ: 1 Interfejs: RS 485 Pb COMPIT, ul.wielkoborska 77a, Czêstochowa,tel./fax (34) Str. 1

2 UWAGA! ZASADY BEZPIECZEÑSTWA - Przed zainstalowaniem regulatora nale y starannie przeczytaæ instrukcjê obs³ugi, oraz zapoznaæ siê z warunkami gwarancji. Nieprawid³owe zamontowanie, u ywanie i obs³uga regulatora powoduje utratê gwarancji. - Wszelkie prace przy³¹czeniowe mog¹ siê odbywaæ tylko przy od³¹czonym napiêciu zasilania: - w regulatorach RAPID przy wyjêtej wtyczce kabla zasilania z gniazdka - w pozosta³ych przy odciêtym napiêciu zasilania i upewnieniu siê, e na zaciskach regulatora nie wystêpuje napiêcie niebezpieczne. - Prace przy³¹czeniowe i monta powinny byæ wykonane wy³¹cznie przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowi¹zuj¹cymi przepisami i normami. - Nie wolno instalowaæ i u ytkowaæ regulatora z uszkodzon¹ mechanicznie obudow¹. Wystêpuje ryzyko pora enia pr¹dem. - Instalacja, w której pracuje regulator COMPIT powinna byæ zabezpieczona bezpiecznikami odpowiednimi do stosowanych obci¹ eñ - Przed pierwszym uruchomieniem sprawdziæ czy pod³¹czenia s¹ zgodne z instrukcj¹ obs³ugi, oraz czy napiêcie zasilaj¹ce regulator spe³nia wszelkie wymogi. - Wszelkich napraw regulatorów mo e dokonywaæ wy³¹cznie serwis producenta. Dokonywanie naprawy regulatora przez osobê nieupowa nion¹ przez firmê COMPIT powoduje utratê gwarancji. - Regulator nie jest elementem bezpieczeñstwa! W uk³adach, w których zachodzi ryzyko wyst¹pienia szkód w wyniku awarii automatyki, trzeba stosowaæ dodatkowe zabezpieczenia posiadaj¹ce odpowiednie atesty. W uk³adach, które nie mog¹ byæ wy³¹czone, uk³ad sterowania musi byæ skonstruowany w sposób umo liwiaj¹cy jego pracê bez regulatora. Wszystkie deklaracje dostêpne s¹ na stronie Pozbywanie siê urz¹dzeñ elektrycznych i elektronicznych (dotyczy tylko gospodarstw domowych) Symbol kosza, który jest umieszczany na wyrobach firmy COMPIT lub do³¹czanych instrukcjach obs³ugi, informuje, e nie wolno wyrzucaæ wraz z innymi odpadami zu ytych lub niesprawnych urz¹dzeñ elektrycznych i elektronicznych. Urz¹dzenie tak oznaczone a przeznaczone do utylizacji, powtórnego u ycia lub odzysku podzespo³ów, nale y przekazaæ do wyspecjalizowanego punktu zbiórki, gdzie bêdzie bezp³atnie przyjête. Produkt mo na przekazaæ lokalnemu dystrybutorowi przy zakupie nowego urz¹dzenia. Prawid³owo przeprowadzona operacja utylizacji pozwala unikn¹æ negatywnego wp³ywu na œrodowisko naturalne lub zdrowie cz³owieka. Nieprawid³owe sk³adowanie lub utylizacja zagro ona jest karami, przewidzianymi odpowiednimi przepisami. Str. 2

3 1 ZASTOSOWANIE Regulator R400.SMART2 jest przeznaczony do sterowania kot³em olejowym lub gazowym z palnikiem jednostopniowym wed³ug charakterystyki pogodowej i ³adowania zasobnika CWU. adowanie zasobnika CWU odbywa siê za pomoc¹ pompy obiegowej CWU lub uk³adu zaworu rozdzielaj¹cego. Regulator wspólpracuje z czujnikiem pomieszczenia lub termostatem pokojowym. Regulator pozwala okresowo przegrzewaæ zbiornik CWU w celu jego ochrony przed legionell¹. 2 ZASADA DZIA ANIA Regulator pracuje w jednym z trzech podstawowych konfiguracji: A - praca pogodowa, bez czujnika wewnêtrznego lub termostatu B - praca z termostatem pokojowym C - praca z czujnikiem pomieszczenia 2.1 PRACA W KONFIGURACJI A - praca bez czujnika pomieszczenia lub termostatu. Regulator wyznacza dla kot³a temperaturê zadan¹ na podstawie charakterystyki pogodowej. W zaprogramowanych strefach czasowych regulator obni a wartoœæ zadan¹ o wielkoœæ parametru Obni enie. Je eli zmierzona temperatura kot³a jest ni sza od wartoœci zadanej, to nastêpuje za³¹czenie palnika. Wy³¹czenie palnika nastêpuje po przekroczeniu wartoœci: Tzadana + Tco (His). WYZNACZANIE TEMPERATURY ZADANEJ WED UG CHARAKTERYSTYKI POGODOWEJ. Temperatura zadana kot³a jest wyznaczana na podstawie pomiaru temperatury zewnêtrznej i zaprogramowanej krzywej grzania. Krzywa jest definiowana za pomoc¹ parametrów: Temp. zewn. wy³¹czenia - przekroczenie tej temperatury spowoduje wy³¹czenie pompy CO i zakoñczenie pracy uk³adu; Tco zadana temperatura obiegu CO przy temperaturze zewnêtrznej +10 C; Tco zadana temperatura obiegu CO przy temperaturze zewnêtrznej -10 C; Wartoœci temperatury zadanej s¹ wyliczane z prostej przechodz¹cej przez te punkty. Np. temperatura zadana kot³a przy +10 C na zewn¹trz wynosi 45 C, a dla -10 C na zewn¹trz wynosi 65 C. Przy 0 C na zewn¹trz regulator wyliczy wiêc temperaturê zadan¹ kot³a na 55 C. lustracja zasady wyznaczania temperatury CO znajduje siê na rysunku poni ej: Wyliczona temperatura CO 70 O C 60 O C 50 O C 40 O C 30 O C 20 O C 10 O C -20 O C -10 O C 0C O 10 O C Temperatura zewnêtrzna 20 O C Wartoœci przyk³adowe z rysunku: Tco(+10) = 45 C Tco(-10) = 65 C Tco(min) = 40 C Tco(max) = 75 C Temp.ECO = 15 C Str. 3

4 Str. 4 Podstawowy schemat pracy w konfiguracji bez czujnika pomeszczenia lub termostatu z ³adowaniem zasobnika pomp¹.

5 Podstawowy schemat pracy w konfiguracji bez czujnika pomeszczenia lub termostatu z ³adowaniem zasobnika poprzez zawór rozdzielacza. Str. 5

6 PRACA POMPY CO jest uzale niona od aktualnie wybranej konfiguracji: A1 - pompa CO pracuje przez ca³y sezon grzewczy (Tzewnêtrzna jest mniejsza od Teko). Jest wy³¹czana jeœli temperatura kot³a spadnie poni ej wartoœc minimalnej. A2 - pompa CO pracuje przez ca³y sezon grzewczy (Tzewnêtrzna jest mniejsza od Teko). Jest wy³¹czana jeœli temperatura kot³a spadnie poni ej wartoœci minimalnej lub regulator wyznaczy dla kot³a temperaturê ni sz¹ od minimalnej (z uwzglêdnieniem obni eñ od zegara). ADOWANIE ZASOBNIKA CWU POMP. Jeœli temperatura w zasobniku spadnie poni ej wartoœci zadanej, regulator podnosi temperaturê zadan¹ kot³a do 75 C, wy³¹cza pompêco i za³¹cza pompê ³aduj¹c¹ CWU. Po osi¹gniêciu temperatury zadanej w zasobniku regulator obni a temperaturê zadan¹ kot³a do wartoœci z krzywej grzewczej. Pompa CWU pracuje jeszcze 2 minuty w celu obni enia temperatury kot³a, a po jej wy³¹czeniu regulator za³¹cza pompê CO. Wy³¹czenie pompy CWU mo e nast¹piæ wczeœniej, jeœli temperatura kot³a spadnie do wartoœci wyznaczonej z krzywej grzewczej. ADOWANIE ZASOBNIKA CWU POPRZEZ ZAWÓR ROZDZIELAJ CY. Jeœli uk³ad ³adowani zasobnika jest oparty o zawór rozdzielaj¹cy na powrocie, to parametr UK AD musi byæ ustawiony na POMPA + ROZDZIELACZ. Regulator za³¹cza pompê kot³ow¹ i podaje napiêcie na zawór rozdzielacza. Ca³a cyrkulacja odbywa siê przez nagrzewnicê zasobnika CWU. Po nagrzaniu zasobnika do temperatury zadanej regulator obni a temperaturê zadan¹ kot³a Str. 6 do wartoœci z krzywej grzewczej i jest realizowany rozbiór ciep³a. Rozdzielacz pozostaje w pozycji otwartej na zasobnik jeszcze 2 minuty w celu obni enia temperatury kot³a. Po tym czasie regulator zamyka rozdzielacz i ca³¹ cyrkulacja przebiega przez obieg bezpoœredni kot³a. Wy³¹czenie rozdzielacza mo e nast¹piæ wczeœniej, jeœli temperatura kot³a spadnie do wartoœci wyznaczonej z krzywej grzewczej. WYBIEGI POSEZONOWE Je eli nastapi wyjœcie z sezonu po przekroczeniu Temperatury zewnêtrznej wy³aczenia, regulator realizuje wybiegi pompy CO. W ka dy wtorek o godzinie uruchamia jest na 8 minut pompa CO. Zapobiega to zablokowaniu siê pompy podczas postoju po sezonie. WYGRZEWANIE ZBIORNIKA CWU W ka dy poniedzia³ek pomiêdzy godzin¹ 1 00 a 2 00 regulator próbuje podnieœæ temperaturê zasobnika do poziomu parametru Przegrzew CWU. Regulator podnosi temperaturê zadan¹ kot³a o 10 C wy ej od parametru Przegrzew CWU ale nie wiêcej ni wynosi wartoœæ maksymalna temperatury kot³a. PRACA POMPY CYRKULACYJNEJ CWU Pompa cyrkulacji CWU dzia³a przez ca³y czas, kiedy regulator jest w stanie normalnej pracy. Jest wy³¹czana jeœli regulator znajduje siê w strefie obni eñ zegara. TRYB PRZECIWZAMRO ENIOWY Je eli temperatura kot³a spadnie do 5 C i temperatura zewnêtrzna jest poni ej 0 C to regulatorza³¹cza palnik i kocio³ jest grzany do 8 C.

7 2.2 PRACA W KONFIGURACJI B - praca z termostatem pokojowym. Regulator wyznacza dla kot³a temperaturê zadan¹ na podstawie charakterystyki pogodowej. Regulator obni a wartoœæ zadan¹ o wielkoœæ parametru Obni enie w zaprogramowanych strefach czasowych i po rozwarcieu wejœcia termostatu pokojowego. Je eli zmierzona temperatura kot³a jest ni sza od wartoœci zadanej, to nastêpuje za³¹czenie palnika. Wy³¹czenie palnika nastêpuje po przekroczeniu wartoœci Tzadana + Tco (His) WYZNACZANIE TEMPERATURY ZADANEJ WED UG CHARAKTERYSTYKI POGODOWEJ jest identyczne jak w pracy z konfiguracj¹ A. PRACA Z TERMOSTATEM. Rozwarcie wejœcia termostatu pokojowego powoduje obni enie wartoœci zadanej wyznaczonej z krzywej grzewczej o iwlekoœæ parametru Obni enie. Obni enia pochodz¹ce od zegara i termostatu pokojowego dodaj¹ siê. To znaczy, e jeœli obni enie ustawione w paramertze Obni enie wynosi 5 C i jest ralizowane obni enie od zegara i od termostatu pokojowego, wtedy ca³kowite obni enie wyniesie 10 C. PRACA POMPY CO jest uzale niona od aktualnie wybranej konfiguracji: B1 - pompa CO pracuje przez ca³y sezon grzewczy (Tzewnêtrzna jest mniejsza od Teko). Jest wy³¹czana jeœli temperatura kot³a spadnie poni ej wartoœc minimalnej. B2 - pompa CO pracuje przez ca³y sezon grzewczy (Tzewnêtrzna jest mniejsza od Teko). Jest wy³¹czana jeœli temperatura kot³a spadnie poni ej wartoœci minimalnej lub regulator wyznaczy dla kot³a temperaturê ni sz¹ od minimalnej (z uwzglêdnieniem obni eñ od zegara). ADOWANIE ZASOBNIKA CWU POMP. Jeœli temperatura w zasobniku spadnie poni ej wartoœci zadanej, regulator podnosi temperaturê zadan¹ kot³a do 75 C, wy³¹cza pompêco i za³¹cza pompê ³aduj¹c¹ CWU. Po osi¹gniêciu temperatury zadanej w zasobniku regulator obni a temperaturê zadan¹ kot³a do wartoœci z krzywej grzewczej. Pompa CWU pracuje jeszcze 2 minuty w celu obni enia temperatury kot³a, a po jej wy³¹czeniu regulator za³¹cza pompê CO. Wy³¹czenie pompy CWU mo e nast¹piæ wczeœniej, jeœli temperatura kot³a spadnie do wartoœci wyznaczonej z krzywej grzewczej. ADOWANIE ZASOBNIKA CWU POPRZEZ ZAWÓR ROZDZIELAJ CY. Jeœli uk³ad ³adowani zasobnika jest oparty o zawór rozdzielaj¹cy na powrocie, to parametr UK AD musi byæ ustawiony na POMPA + ROZDZIELACZ. Regulator za³¹cza pompê kot³ow¹ i podaje napiêcie na zawór rozdzielacza. Ca³a cyrkulacja odbywa siê przez nagrzewnicê zasobnika CWU. Po nagrzaniu zasobnika do temperatury zadanej regulator obni a temperaturê zadan¹ kot³a do wartoœci z krzywej grzewczej i jest realizowany rozbiór ciep³a. Rozdzielacz pozostaje w pozycji otwartej na zasobnik jeszcze 2 minuty w celu obni enia temperatury kot³a. Po tym czasie regulator zamyka rozdzielacz i ca³¹ cyrkulacja przebiega przez obieg bezpoœredni kot³a. Wy³¹czenie rozdzielacza mo e nast¹piæ wczeœniej, jeœli temperatura kot³a spadnie do wartoœci wyznaczonej z krzywej grzewczej. PRACA POMPY CYRKULACYJNEJ CWU Pompa cyrkulacji CWU dzia³a przez ca³y czas, kiedy regulator jest w stanie normalnej pracy. Jest wy³¹czana jeœli regulator znajduje siê w strefie obni eñ zegara. Str. 7

8 Str. 8 Podstawowy schemat pracy w konfiguracji z termostatem pokojowym.

9 Podstawowy schemat pracy w konfiguracji z termostatem pokojowym z ³adowaniem zasobnika poprzez zawór rozdzielacza. Str. 9

10 WYBIEGI POSEZONOWE Je eli nastapi wyjœcie z sezonu po przekroczeniu Temperatury zewnêtrznej wy³aczenia, regulator realizuje wybiegi pompy CO. W ka dy wtorek o godzinie uruchamia jest na 8 minut pompa CO. Zapobiega to zablokowaniu siê pompy podczas postoju po sezonie. WYGRZEWANIE ZBIORNIKA CWU W ka dy poniedzia³ek pomiêdzy godzin¹ 1 00 a 2 00 regulator próbuje podnieœæ temperaturê zasobnika do poziomu parametru Przegrzew CWU. Regulator podnosi temperaturê zadan¹ kot³a o 10 C wy ej od parametru Przegrzew CWU ale nie wiêcej ni wynosi wartoœæ maksymalna temperatury kot³a. TRYB PRZECIWZAMRO ENIOWY Je eli temperatura kot³a spadnie do 5 C i temperatura zewnêtrzna jest poni ej 0 C to regulatorza³¹cza palnik i kocio³ jest grzany do 8 C. 2.3 PRACA W KONFIGURACJI C - praca z czujnikiem pomieszczenia. W tej konfiguracji regulator ma za zadanie utrzymaæ zaprogramowan¹ temperaturê w pomieszczeniu. U ytkownik programuje dwie temperatury pomieszczenia: komfortow¹ i obni on¹. Regulator prze³¹cza sterownik pomiêdzy tymi dwiema temperaturami wed³ug zaprogramowanych stref zegarowych. Regulator wyznacza dla kot³a temperaturê zadan¹ na podstawie charakterystyki pogodowej. Odchy³ka pomiêdzy temperatur¹ pomieszczenia zmierzon¹ a zadan¹ ma wp³yw na temperaturê kot³a. Je eli zmierzona temperatura kot³a jest ni sza od wartoœci zadanej, to nastêpuje za³¹czenie palnika. Wy³¹czenie palnika nastêpuje po przekroczeniu wartoœci Tzadana + Tco (His) WYZNACZANIE TEMPERATURY ZADANEJ WED UG CHARAKTERYSTYKI POGODOWEJ jest identyczne jak w pracy z konfiguracj¹ A. PRACA Z CZUJNIKIEM POMIESZCZENIA. Regulator wynacza temperaturê zadan¹ kot³a na podstawie charakterystyki pogodowej. Wartoœæ zadana jest korygowana na podstawie ró nicy zmierzonej temperatury w pomieszczeniu i zadanej. Ró nica ta jest mno ona przez wzmocnienie (parametr okreœlaj¹cy o ile stopni nale y skorygowaæ temperaturê zadan¹ kot³a przy ró nicy 1 C pomiêdzy temperatur¹ zadan¹ w pomieszczeniu a zmierzon¹) i dodawana do temperatury zadanej kot³a. Np. temperatura zadana w pomieszczeniu wynosi 21 C a regulator zmierzy³ 18 C. Z charakterystyki pogodowej zosta³a wyliczona temperatura zadana kot³a 50 C. U ytkownik ustawi³ wzmocnienie na 3 K/K. W takim wypadku temperatura kot³a zadana: Tzadana kot³a = Tzadana z charakterystyki + (Tpomieszczenia zadana - T pomieszczenia zmierzona)*wzmocnienie Je eli temperatura w pomieszczeniu bêdzie wy sza ni zadana to temperatura zadana kot³a zostaje zmniejszona. Je eli temperatura w pomieszczeniu jest ni sza od zadanej to temperatura kot³a zadana zostaje zwiêkszona. PRACA POMPY CYRKULACYJNEJ CWU Pompa cyrkulacji CWU dzia³a przez ca³y czas, kiedy regulator jest w stanie normalnej pracy. Jest wy³¹czana jeœli regulator znajduje siê w strefie obni eñ zegara. Str. 10

11 T Podstawowy schemat pracy w konfiguracji z czujnikiem pomieszczenia. Str. 11

12 T Podstawowy schemat pracy w konfiguracji z czujnikiem pomieszczenia z ³adowaniem zasobnika poprzez zawór rozdzielacza. Str. 12

13 PRACA POMPY CO jest uzale niona od aktualnie wybranej konfiguracji: C1 - pompa CO pracuje przez ca³y sezon grzewczy (Tzewnêtrzna jest mniejsza od Teko). Jest wy³¹czana jeœli temperatura kot³a spadnie poni ej wartoœc minimalnej. C2 - Pompa jest wy³¹czana jeœli temperatura kot³a spadnie poni ej wartoœci minimalnej lub temperatura w pomieszczeniu bêdzie wiêksza od zadanej o 0,5 C. C3 - Pompa CO jest wy³¹czana jeœli temperatura kot³a spadnie poni ej wartoœci minimalnej, temperatura w pomieszczeniu bêdzie wiêksza od zadanej o 0,5 C lub regulator wyznaczy dla kot³a temperaturê zadan¹ ni sz¹ od minimalnej (z uwzglêdnieniem korekty od temperatury pomieszczenia). ADOWANIE ZASOBNIKA CWU POMP. Jeœli temperatura w zasobniku spadnie poni ej wartoœci zadanej, regulator podnosi temperaturê zadan¹ kot³a do 75 C, wy³¹cza pompêco i za³¹cza pompê ³aduj¹c¹ CWU. Po osi¹gniêciu temperatury zadanej w zasobniku regulator obni a temperaturê zadan¹ kot³a do wartoœci z krzywej grzewczej. Pompa CWU pracuje jeszcze 2 minuty w celu obni enia temperatury kot³a, a po jej wy³¹czeniu regulator za³¹cza pompê CO. Wy³¹czenie pompy CWU mo e nast¹piæ wczeœniej, jeœli temperatura kot³a spadnie do wartoœci wyznaczonej z krzywej grzewczej. ADOWANIE ZASOBNIKA CWU POPRZEZ ZAWÓR ROZDZIELAJ CY. Jeœli uk³ad ³adowani zasobnika jest oparty o zawór rozdzielaj¹cy na powrocie, to parametr UK AD musi byæ ustawiony na POMPA + ROZDZIELACZ. Regulator za³¹cza pompê kot³ow¹ i podaje napiêcie na zawór rozdzielacza. Ca³a cyrkulacja odbywa siê przez nagrzewnicê zasobnika CWU. Po nagrzaniu zasobnika do temperatury zadanej regulator obni a temperaturê zadan¹ kot³a do wartoœci z krzywej grzewczej i jest realizowany rozbiór ciep³a. Rozdzielacz pozostaje w pozycji otwartej na zasobnik jeszcze 2 minuty w celu obni enia temperatury kot³a. Po tym czasie regulator zamyka rozdzielacz i ca³¹ cyrkulacja przebiega przez obieg bezpoœredni kot³a. Wy³¹czenie rozdzielacza mo e nast¹piæ wczeœniej, jeœli temperatura kot³a spadnie do wartoœci wyznaczonej z krzywej grzewczej. TRYB PRZECIWZAMRO ENIOWY Je eli temperatura kot³a spadnie do 5 C i temperatura zewnêtrzna jest poni ej 0 C to regulatorza³¹cza palnik i kocio³ jest grzany do 8 C. 2.4 ZEGAR. Regulator jest wyposa ony w wewnêtrzny uk³ad zegara, którego zadania s¹ zale ne od wybranej konfiguracji: Konfiguracja A i B - zegar w zaprogramowanych strefach wprowadza obni enia temperatury zadanej kot³a. Wielkoœæ tego obni enia jest zdefiniowana parametrem Obni enie. Konfiguracja C - zegar prze³¹cza temperaturê zadan¹ pomieszczenia pomiêdzy wartoœci¹ komfortow¹ i wartoœci¹ obni on¹. Str. 13

14 U ytkownik programuje dwie strefy obni enia w ci¹gu dobu. Okreœla siê moment rozpoczêcia strefy (S1 start i S2 start) i moment jesj zakoñczenia (S1 stop i S2 stop). W tych strefach temperatura zadana kot³a jest obni ana o wielkoœæ parametru Obni enie lub regulator utrzymuje w pomieszczeniu temperaturê obni on¹. Uk³ad zegara po wy³¹czeniu zasilania jest podrzymywany bateryjnie przez co najmniej 48h. Przedtem regulator musi byæ w³¹czony do sieci na minimum 12h, aby uk³ad podtrzymuj¹cy w pe³ni siê na³adowa³. 3 PRACA W SIECI Regulator jest wyposa ony w interfejs RS 485, za pomoc¹ którego mo na odczytywaæ zmierzone temperatury, stan wejœcia termostatu oraz odczytywaæ i zapisywaæ parametry pracy. Regulator pos³uguje siê protoko³em COMPIT C2. Prêdkoœæ transmisji mo na ustawiæ na jedn¹ z czterech wartoœci: 1200, 2400, 4800 lub 9600 bodów. Dla wszystkich urz¹dzeñ spiêtych razem w sieæ musi byæ ona identyczna. Regulator mo e pracowaæ w sieci w jednym z wybranych trybów (parametr W SIECI ): NADRZÊDNY - W tym trybie regulator wysy³a do sieci informacjê o aktualnym czasie oraz o temperaturze zewnêtrznej. W sieci mo e byæ tylko jeden regulator nadrzêdny i to do niego nale y pod³¹czyæ czujnik temperatury zewnêtrznej. PODRZÊDNY - Regulator nie mierzy sam czasu ani temperatury zewnêtrznej, lecz odbiera te informacje od regulatora nadrzêdnego. W sieci mo e byæ wiele regulatorów podrzêdnych. AUTONOMICZNY - W tym trybie regulator nie wysy³a ani nie odbiera rozkazów z temperatur¹ zewnêtrzn¹ i czasem. Aktualny czas i temperaturê zewnêtrzn¹ mierzy sam. Maj¹c wiele regulatorów mo na jeden z nich ustawiæ jako NADRZÊDNY a pozosta³e jako PODRZÊDNE. Dziêki temu mo na wykorzystaæ tylko jeden czujnik zewnêtrzny oraz wszystkie regulatory bêd¹ pracowaæ wed³ug tego samego czasu. Je eli w sieci jest regulator kot³owy (R321, R327, R328, R407) i regulatory obiegów grzewczych (R315.T2, R322, R402), to jako nadrzêdny nale y ustawiæ regulator kot³owy a regulatory obiegów jako podrzêdne. W takim przypadku regulator kot³owy mo e wymusiæ wy³¹czenie pomp obiegowych na obiegach grzewczych. Jest to mo liwe tylko wtedy, kiedy parametr Wy³¹czanie POMP w regulatorach obiegowych jest ustawiony na TAK. 3.1 SPOSÓB PO CZENIA REGULATORÓW W SIEÆ. Sieæ oparta o interfejs RS 485 musi mieæ topologiê szyny, tzn. urz¹dzenia ³¹czy siê w ³añcuch na zasadzie linia A do linii A, linia B do linii B. D³ugoœæ takiej linii nie mo e przekraczaæ 1000 metrów i nie mo e byæ do niej pod³¹czonych wiêcej ni 64 urz¹dzenia. Powy ej 1000 metrów konieczne jest stosowanie dodatkowych uk³adów wzmacniaj¹cyh. Obydwa koñce linii RS 485 powinny byæ zakoñczone terminatorami. Jako terminatorów linii mo na u yæ rezystorów 100 Ohm/ 0,25W. Do po³¹czenia regulatorów w sieæ mo na przy ma³ych odleg³oœciach (ok 15 metrów) u yæ przewodów 0,5 mm 2. W wiêkszoœci przypadków lepszym rozwi¹zaniem jest zastosowanie kabla ekranowanego. Je eli wystêpuj¹ zak³ócenia transmisji, mo na pod³¹czyæ ekran przewodu do masy regulatora. W przypadku du ych ró nic potencja³ów pomiêdzy masami regulatorów (mo e to wynikaæ z wiêkszych odleg³oœci, ró nych faz zasilaj¹cych urz¹dzenia, itp.) nie nale y ich ze sob¹ ³¹czyæ, poniewa grozi to uszkodzeniem uk³¹dów transmisyjnych w regulatorach. W takim przypadku nale y ³¹czyæ poszczególne urz¹dzenia z zastosowaniem separacji galwanicznej. Str. 14

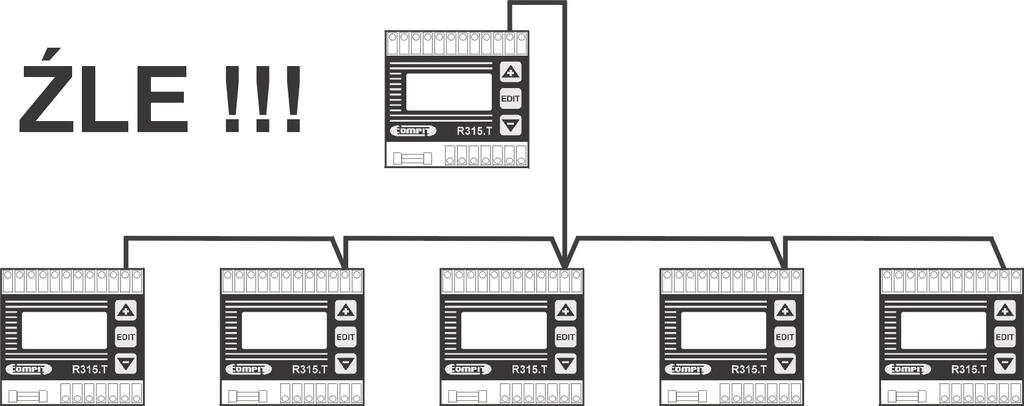

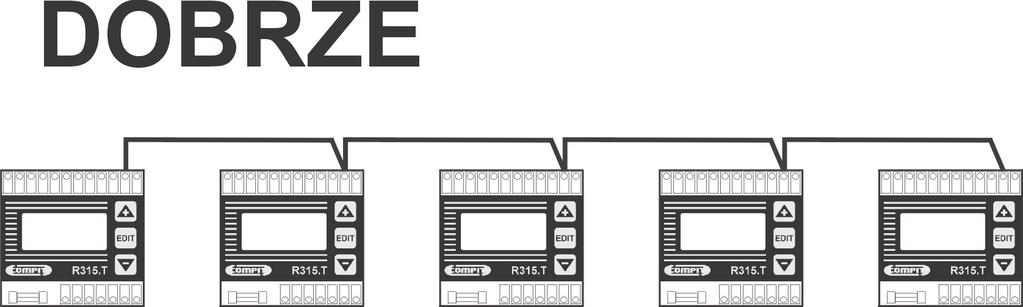

15 Prawid³owy sposób po³¹czenia regulatorów w sieæ. B³êdne po³¹czenie regulatorów w sieæ. Przy ³¹czeniu regulatorów nie wolno robiæ odejœæ do innych urz¹dzeñ ze œrodka linii. Mo e to uniemo liwiæ transmisjê na ca³ej linii RS 485. R RS 485 R Rys. Schemat elektryczny po³¹czenia regulatorów w sieæ: Str. 15

16 4. OBS UGA REGULATORA Do obs³ugi regulatora s³u ¹ przyciski oznaczone jako: Przyciski strza³ek s³u ¹ do przegl¹dania listy parametrów, zegara i odczytów temperatur. Przyciski + i - s³u ¹ do edycji parametrów. Przycisk trybu s³u y do za³¹czania i wy³¹czania obiegu CO i zasobnika CWU. Mo liwe s¹ nastêpuj¹ce stany: Tylko CW - pracuje tylko ciep³a woda NORMAL - pracuje obwód CO i ³adowanie zasobnika - tryb URLOP (sta³e obni enie) Po za³¹czeniu zasilania na wyœwietlaczu zostaje wyœwietlona strona informacji o temperaturach. Przyciskami strza³ek mo na siê poruszaæ po odczytanych temperaturach. Poni ej odczytów temperatur znajduj¹ siê parametry regulatora. Je eli jest ustawiony kod 99, to przyciskami + i i mo emy zmieniaæ wartoœæ parametru. Aby zmieniæ wartoœæ parametru nale y: 1. Nacisn¹æ klawisz strza³ki w dó³ a wyœwietli siê napis KOD 2. Nacisn¹æ przycisk -. Na wyœwietlaczu zmieni siê wartoœæ kodu na Przyciskami strza³ek przejœæ do odczytu wartoœci, któr¹ chcemy zmieniæ. 4. Nacisn¹æ przycisk + lub + w celu zmiany wartoœci aktualnie wyœwietlanego parametru Przed zmian¹ nastêpnego parametru nie trzeba ponownie ustawiaæ kodu. Jeœli jednak przez 4 minuty nie naciska siê adnego przycisku regulatora, kod przyjmuje wartoœæ 100 i trzeba go ponownie ustawiæ przed nastêpn¹ edycj¹ wartoœci parametrów. Parametry, przy których znajduje siê symbol klucza moga byæ zmieniane dopiero po ustawieniu kodu serwisowego. Zmiany wartoœci parametrów s¹ automatycznie zapisywane do pamiêci i nie wymagaj¹ zatwierdzania. Trwa³oœæ nastaw w pamiêci wynosi co najmniej 10 lat (w wy³¹czonym regulatorze). 4.1 OPIS KONTROLEK - palnik - pompa CO - ³adowanie CWU - sezon Sygnalizacja trybu pracy - tryb minimum - za³¹czenie pracy CO - za³¹czenie pracy CW Str. 16

17 5 LISTA PARAMETRÓW REGULATORA: Zmierzona temperatura mieszkania. Strza³ka skierowana w dó³ na pocztku drugiej linijki oznacza pracê z temeratur¹ zadan¹ ekonomiczn¹. Strza³ka skierowana w górê na tej pozycji oznacza pracê z temperatur¹ zadan¹ mieszkania komfortow¹. Prze³¹czeñ pomiêdzy temperatur¹ ekonomiczn i komfortow¹ dokonuje zegar w/g jego ustawieñ. Okienko jest widoczne tylko przy konfiguracji do pracy z czujnikem temperatury mieszkania (parametr konfig=c1,c2,c3) Zmierzona temperatura zewnêtrzna. Zmierzona temperatura CO (kot³a), oraz wyliczona temperatura CO jak¹ regulator ma za zadanie urzymaæ. Odczyt trybu pracy regulatora: NORMAL : praca normalna realizowane ogrzewanie i ³adowanie zasobnika CW, URLOP : tryb obni enia - w ukadzie z czunikiem tempratury mieszkania praca z temperatur¹ zadan¹ mieszkania ekonomiczn¹, w uk³adzie bez czujnika mieszkania praca z obni eniem, praca CW wy³¹czona, tylkocw : tryb pracy letniej, ogrzewanie wy³¹czone, realizowane tylko ³adowanie zasobnika CW Ustawianie obni enia temperatury zadanej kot³a. W strefach obni eñ realizowanych przez zegar lub przy rozwartym styku termostatu wartoœæ ta zostaje odjêta od wartoœci wyliczonej z charakterystyki pogodowej. Dotyczy pracy bez czujnika mieszkania. Parametr widoczny w konfiguracji A i B. Zadana temperatura mieszkania komfortowa. Temperatura jaka ma byæ utrzymana w mieszkaniu jeœli nie obowi¹zuje adna ze stref obni enia zegara. Parametr widoczny w konfiguracji C. Zadana temperatura mieszkania ekonomiczna. Temperatura jaka ma byæ utrzymana w mieszkaniu w strefie obni enia zegara. Parametr widoczny w konfiguracji C. Zmierzona temperatura zasobnika CW. Strzaka w dó³ w drugiej linijce oznacza pracê z temperatur¹ zadan¹ zasobnika obni on¹, Strza³ka w górê na tej pozycji oznacza pracê z temperatur¹ zadan¹ zasobnika podstawow¹. Zadana temperatura zasobnika CW podstawowa. Temperatura utrzymywana w zasobniku poza strefami obni enia. Zadana temperatura zasobnika CW obni ona. Temperatura utrzymywana w zasobniku w strefach obni enia. Kod dostêpu do nastêpnych parametrów. Aby móc edytowaæ parametry u ytkownika nale y wprowdziæ kod 99. Dostêp do parametrów serwisowych jest mo liwy po wpisaniu kodu serwisowego PARAMETRY U YTKOWNIKA Odczyt aktualnego dnia tygodnia i czasu. Str. 17

18 Ustawianie dnia tygodnia. Ustawianie aktualnej godziny. Ustawienia obowi¹zuj¹cego trybu ogrzewania w sobotê i niedzielê. Mo liwe ustawienia: Ustawianie aktualnej liczby minut. Godzina rozpoczêcia strefy S1 obni enia. Praca z obni on¹ temperatur¹ kot³a lub mieszkania, praca z obnizon¹ temperatur¹ zasobnika CWU. Godzina zakoñczenia strefy S1 obni enia. Godzina rozpoczêcia strefy S2 obni enia. Praca z obni on¹ temperatur¹ kot³a lub mieszkania, praca z obnizon¹ temperatur¹ zasobnika CWU. Godzina zakoñczenia strefy S2 obni enia. sta³e obni enie - praca ci¹gle z zadan¹ temperatur¹ mieszkania ekonomiczn¹ (strzaka w dó³ jak na rysunku dla soboty) sta³e bez obni eñ (jak na rysunku dla niedzieli) - praca ci¹gle z zadan¹ temperatur¹ mieszkania komfortow¹ (strza³ka do góry) tylko S1 - obni enie jest realizowane tylko w czasie obowi¹zywania strefy S1, strefa S2 jest pomijana. tylko S2 - obni enie jest realizowane tylko w czasie obowi¹zywania strefy S2, strefa S1 jest pomijana. S1 + S2 - praca jak w ci¹gu dni roboczych. Ustawienie wzmocnienia wp³ywu czujnika pomieszczenia na temperaturê zadan¹ kot³a (patrz str. 10). Parametr widoczny w konfiguracji C. Temperatura zewnêtrzna powy ej której nastêpuje wy³¹czenie ogrzewania. Za³¹czenie nast¹pi po spadku o 1 O C poni ej tej wartoœci. Zadana temperatura CO przy temperaturze zewnêtrznej wynosz¹cej +10 O C. Jest to jeden z dwu punktów charakterystyki grzewczej. Str. 18

19 Temperatura zewnêtrzna powy ej której nastpuje wy³¹czenie ogrzewania. Za³¹czenie nast¹pi po spadku o 1 O C poni ej tej wartoœci PARAMETRY SERWISOWE Maksymalna temperatura CO dopuszczalna w uk³adzie. Minimalna temperatura CO. Jeœli temperatura kot³a jest ni sza od tej wartoœci pompy CO i CW s¹ bezwzglêdnie wy³¹czane. Parametr ten ma tak e znaczenie w przy wy³¹czaniu pompy CO w zale noœci od temperatury wyliczonej CO w uk³adach opisanych przy parametrze konfig. Histereza temperatury za³¹czania palnika. Konfiguracja pracy regulatora: A1: bez czujnika mieszkania i termostatu, pompa CO pracuje przez ca³y sezon grzewczy (Tzewnêtrzna ni sza od Teko). A2: bez czujnika mieszkania i termostatu, pompa CO wy³¹czana jeœli temperatura kot³a zadana z uwzglêdnieniem obni enia od zegara jest ni sza od Tco min. B1: praca z termostatem pokojowym, pompa CO pracuje przez cay sezon grzewczy. B2: praca z termostatem pokojowym, pompa CO wy³¹czana jeœli wyliczona temperatura kot³a zadana z uwzglêdnieniem obni enia od zegara i termstatu jest ni sza od Tco min. Pompa CO wy³¹cza siê po 2 minutowym wybiegu. C1: praca z czujnikiem temperatury mieszkania, pompa CO pracuje przez ca³y sezon grzewczy. C2: praca z czujnikiem temperatury mieszkania, pompa CO jest wy³¹czana jeœli temperatura mieszkania jest wy sza od zadanej o wiêcej ni 0,5 C. Pompa CO wy³¹cza siê po 2 minutowym wybiegu. C3: praca z czujnikiem temperatury mieszkania, pompa CO jest wy³¹czana je eli wyliczona temperatura CO z uwzglêdnieniem zegara i wp³ywu czujnika temperatury mieszkania jest ni sza od Tcomin. Pompa CO wy³¹cza siê po 2 minutowym wybiegu. Adres regulatora w sieci RS-485. Sposób dzia³ania regulatora w sieci (wiêcej w rozdziale 3. PRACA W SIECI str. 14) Szybkoœæ transmisji w sieci RS-485. Mo na j¹ ustawiæ na jedn¹ z czterech wartoœci - 0: 1200 bodów; 1: 2400 bodów; 2: 4800 bodów; 3: 9600 bodów Parametr okreœlaj¹cy do jakiej temperatury ma byæ okresowo przegrzewany zasobnik CWU. Zabezpiecza to przed rozwojem bakterii w zasobniku CWU. Przegrzew jest realizowany w poniedzia³ek pomiêdzy godzin¹ 1 i 2 w nocy. Wybór sposobu pracy z zasobnikiem: ³adowanie CWU pomp¹ lub uk³ad z rozdzielaczem na powrocie. Str. 19

20 6 SCHEMATY ELEKTRYCZE Rys. Schemat pod³¹czenia czujników do regulatora R400.SMART2. Widok od strony z³¹cz. Str. 20

21 Rys. Schemat pod³¹czeñ wenêtrznych regulatora R400.SMART2. Widok od strony z³¹cz. Str. 21

22 Rys. Schemat pod³¹czenia urz¹dzeñ do regulatora. Str. 22

23 7 MONTA REGULATORA: Regulator jest przeznaczony do wbudowania w panel kot³a w standardowy otwór 144x96 lub na drzwi szafy sterowniczej. Wymiary obudowy znajduj¹ siê na poni szym rysunku: ,5 144 Panel przedni regulatora przyjmuje klasê ochronnoœci IP 50, nale y wiêc zwróciæ uwagê, aby regulator nie pracowa³ w œrodowisku o znacznym stopniu wilgoci. Podczas monta u czujików nale y zadbaæ o dobry kontakt cieplny pomiêdzy czujnikiem a korpusem kot³a, kieszeni¹ w zasobniku czy te rur¹ obiegu za mieszaczem. W miarê mo liwoœci punkt styku czujnika z powierzchni¹ kieszeni lub rury wype³niæ past¹ silikonow¹ przewodz¹c¹ ciep³o. Zapewni to prawid³owe odczyty temperatury. Czujnik nie mo e mieæ stycznoœci z wod¹. 8 POD ACZENIE CZUJNIKÓW I WEJŒÆ DWUSTANOWYCH: Regulator R400.SMART2 wspó³pracuje z czujnikami opartymi o rezystory platynowe typu Pt1000. Do regulatora mo na je pod³¹czaæ za pomoc¹ przewodu o maksymalnej d³ugoœci 30 metrów i przekrojach od 0,5 mm 2 do 1,5 mm 2. Nale y pamiêtaæ, e rezystancja pod³¹czenia wynosz¹ca 3,9 ohma powoduje b³¹d w odczycie o 1 o C. Minimalna odleg³oœæ pomiêdzy przewodami czujników a równolegle biegn¹cymi przewodami pod napiêciem sieci wynosi 30 cm. Mniejsza odleg³oœæ mo e powodowaæ brak stabilnoœci odczytów temperatur. Przyk³adowe wartoœci rezystancji czujnika Pt1000 dla ró nych temperatur: Temp. [ C] Rezystancja [Ω] Temp. [ C] Rezystancja [Ω] , , , , , , , , , , , , , ,9 Wejœcia dwustanowe mog¹ byæ pod³¹czone jedynie do styków wolnych od jakiegokolwiek napiêcia. Mog¹ to byæ styki przekaÿnika, termostatu bimetalicznego lub elektronicznego termostatu pokojowego. Regulator nie wspó³pracuje z jakimikolwiek uk³adami podaj¹cymi na swoje wyjœcia sygna³ napiêciowy, pr¹dowy lub w postaci cyfrowej. Str. 23

24 DANE TECHNICZNE zasilanie: 230V~(+5, -10%) 50 Hz wg/pn-iec60038:1999; 4VA zakres pomiarowy: Tkot³a, Tcwu, Tmieszkania: C T zewnêtrzna: C rozdzielczoœæ: 1 dok³adnoœæ: 1 C wyœwietlacz: LCD 2 x 8 znaków, podœwietlany obudowa: panelowa 144 x 96 wymiary: otwór monta owy 136,5 x 90 waga: 0,45 kg przy³¹cza: z³¹cza œrubowe, maks. przekrój przewodu 1 x 1,5 mm 2 lub 2 x 0,75 mm 2 temperatura pracy: od 0 C do 55 C temp. sk³adowania: od 0 C do 60 C WEJŒCIA - 4 wejœcia czujników typu Pt1000 w/g PN-EN60751, maksymalna d³ugoœæ linii spe³niaj¹ca za³o enia badañ na kompatybilnoœæ elektromagnetyczn¹: 30m. WYJŒCIA - 3 przekaÿnikowe (sterowanie pompami), napiêcie wyjœciowe 230 V~, obci¹ alnoœæ rezystancyjnie 2A/230V; obci¹ alnoœæ indukcyjnie (cos=0,8) 0,6A/230V. - 1 przekaÿnikowe beznapiêciowe (sterowanie palnikiem), obci¹ alnoœæ rezystancyjnie 2A/230V; obci¹ alnoœæ indukcyjnie (cos=0,8) 0,6A/230V. REGULACJA - dwustawna typu za³¹cz/wy³¹cz dla pomp i palnika. INTERFEJS - interfejs komunikacyjny typu RS 485, protokó³ COMPIT C2. Str. 24
