1 PANELE ALUMINIOWE

2 SPIS TREŚCI PROFILE STANDARD DRZWI WYPEŁNIENIA ALUMINIUMINIOWE SCHEMATY DODATKI SZYBY POCHWYTY ZAMKI AUTOMATYKA CZYTNIKI

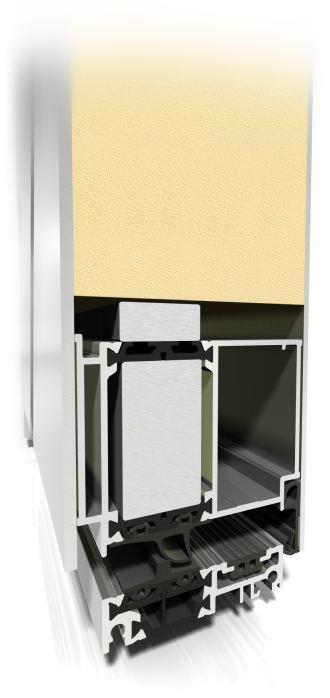

3 PROFILE 3 Drzwi jednostronnie zlicowane Konstrukcja drzwi panelowych bazuje na systemie termoizolowanych kształtowników aluminiowych MB-86, który jest w obecnej ofercie ALUPROF najbardziej zaawansowanym technologicznie systemem drzwiowym. Profil skrzydła jest dostosowany do łączenia ze specjalnymi wypełnieniami, zlicowanymi z powierzchnią ościeżnicy. Estetyczne panele ozdobne dostępne w wielu różnych wzorach i kolorach palety RAL Cztery warianty konstrukcji: ST, SI, SI+ oraz AERO, pozwalające uzyskać bardzo dobre parametry termiczne Uszczelki zapewniające wysoką szczelność na wodę i powietrze, co wpływa na komfort użytkowania i oszczędność kosztów Sztywne i wytrzymałe profile aluminiowe pozwalające na wykonanie drzwi o dużych gabarytach Dostępne rozwiązania z progiem lub bez progu Z PANELAMI AP LINE MOŻLIWOŚĆ LICOWANIA DWUSTRONNEGO Dane techniczne systemu: Głębokość ramy 77 mm Głębokość skrzydła 77 mm Grubość panelu wypełniającego 44 mm Maksymalne wymiary drzwi 1250 x 2500 mm Parametry techniczne systemu: Przepuszczalność powietrza Klasa 3, PN-EN 12207:2001 Wodoszczelność Klasa 6A (250 Pa), PN-EN 12208:2001 Odporność na obciążenie wiatrem Klasa C5/B5, PN-EN 12210:2001 Izolacyjność termiczna U D od 0,66 W/m²K

4 4 Drzwi dwustronnie zlicowane Drzwi panelowe Aliplast charakteryzują się zarówno eleganckim wyglądem jak i wysokimi parametrami technicznymi, a biorąc pod uwagę także dostępne gabaryty konstrukcji i możliwość stosowania drzwi w większej zabudowie witrynowej dają one dużą swobodę w aranżacji wejścia do budynku. To idealna propozycja dla osób, dla których dom znaczy o wiele więcej, niż tylko miejsce do mieszkania. Estetyczne panele ozdobne dostępne w wielu różnych wzorach i kolorach palety RAL Uszczelki zapewniające wysoką szczelność na wodę i powietrze, co wpływa na komfort użytkowania i oszczędność kosztów Sztywne i wytrzymałe profile aluminiowe pozwalające na wykonanie drzwi o dużych gabarytach Dostępne rozwiązania z progiem lub bez progu Dane techniczne systemu: Głębokość ramy 90 mm Głębokość skrzydła 90 mm Grubość panelu wypełniającego 90 mm Maksymalne wymiary drzwi 1250 x 2500 mm Parametry techniczne systemu: Przepuszczalność powietrza Klasa 4, PN-EN 12207:2001 Wodoszczelność Klasa 7A (300 Pa), PN-EN 12208:2001 Odporność na obciążenie wiatrem Klasa CE2400/BE2400, PN-EN 12210:2001 Izolacyjność termiczna U D od 0,66 W/m²K

STANDARD DRZWI 5 STANDARD DRZWI Panel 1 stronny zlicowany od strony zewnętrznej lub 2 stronnie zlicowany w przypadku paneli AP Zamek 3 punktowy automatyczny (w przypadku

na szyldzie stal nierdzewna Zawiasy nawierzchniowe (w przypadku drzwi otwieranych na zewnętrz należy zastosować zawias rolkowy lub zawias kryty - tabela dopłat) W przypadku

W panelu z przeszkleniem szyba 4/R/4/R/4 PANEL JEDNOSTRONNIE ZLICOWANY Zapewni jednolitość konstrukcji od strony zewnętrznej ZAWIAS NAWIERZCHNIOWY Zapewni regulacje drzwi w

5 STANDARD DRZWI 5 STANDARD DRZWI Panel 1 stronny zlicowany od strony zewnętrznej lub 2 stronnie zlicowany w przypadku paneli AP Zamek 3 punktowy automatyczny (w przypadku wyboru drzwi z elektrozaczepem należy doliczyć silnik do zasuwnicy lub zmienić zasuwnice na zapadkowo - ryglowa + e-zaczep - tabela dopłat) Wkładka 3 klucze Klamka obustronna na szyldzie stal nierdzewna Zawiasy nawierzchniowe (w przypadku drzwi otwieranych na zewnętrz należy zastosować zawias rolkowy lub zawias kryty - tabela dopłat) W przypadku zastosowania pochwytu od strony zewnętrznej okrągła osłona wkładki w cenie. W panelu z przeszkleniem szyba 4/R/4/R/4 PANEL JEDNOSTRONNIE ZLICOWANY Zapewni jednolitość konstrukcji od strony zewnętrznej ZAWIAS NAWIERZCHNIOWY Zapewni regulacje drzwi w pełnym zakresie konstrukcji ZAMEK 3-PUNKTOWY Zapewni poczucie bezpieczeństwa w domu KLAMKA, GAŁKA, POCHWYT Dopasowane do potrzeb pozwoli uzyskać elegancki wygląd drzwi PRÓG Z PRZEKŁADKĄ TERMICZNĄ Zapewni bardzo dobrą szczelność konstrukcji jak również wysokie właściwości termiczne

6 STANDARD DRZWI Panel 2 str zlicowany od strony zewnętrznej i wewnętrznej Zamek 3 punktowy automatyczny (w przypadku

- tabela dopłat) Wkładka 3 klucze Klamka obustronna na szyldzie stal nierdzewna Zawiasy rolkowe (zawias kryty - tabela

wkładki w cenie W panelu z przeszkleniem szyba 4/R/4/R/4 PANEL DWUSTRONNIE ZLICOWANY Zapewni jednolitość konstrukcji od

gabarytach ZAMEK 3-PUNKTOWY Zapewni poczucie bezpieczeństwa w domu KLAMKA, GAŁKA, POCHWYT Dopasowane do potrzeb pozwoli

6 6 STANDARD DRZWI Panel 2 str zlicowany od strony zewnętrznej i wewnętrznej Zamek 3 punktowy automatyczny (w przypadku wyboru drzwi z elektrozaczepem należy doliczyć silnik do zasuwnicy lub zmienić zasuwnice na zapadkowo - ryglowa + e-zaczep - tabela dopłat) Wkładka 3 klucze Klamka obustronna na szyldzie stal nierdzewna Zawiasy rolkowe (zawias kryty - tabela dopłat) Trzpienie antywyważeniowe od strony zawiasów W przypadku zastosowania pochwytu od strony zewnętrznej okrągła osłona wkładki w cenie W panelu z przeszkleniem szyba 4/R/4/R/4 PANEL DWUSTRONNIE ZLICOWANY Zapewni jednolitość konstrukcji od strony zewnętrznej jak równiez od strony wewnętrznej ZAWIAS ROLKOWY Zapewni znakomitą wytrzymałość drzwi nawet przy dużych gabarytach ZAMEK 3-PUNKTOWY Zapewni poczucie bezpieczeństwa w domu KLAMKA, GAŁKA, POCHWYT Dopasowane do potrzeb pozwoli uzyskać elegancki wygląd drzwi PRÓG Z PRZEKŁADKĄ TERMICZNĄ Zapewni bardzo dobrą szczelność konstrukcji jak również wysokie właściwości termiczne

8 8 PANELE AP LINE DOSTĘPNE TYLKO W ALUMINIUM AP LINE

9 ALUMINIUM AP LINE 9 AP-001(1) AP-002(1) AP-003(4) AP-004(0) AP-005(0)

10 10 AP-006(1) AP-007(5) AP-008(4) AP-009(4) AP-010(0)

11 ALUMINIUM AP LINE 11 AP-011(1) AP-012(5) AP-013(3) AP-014(1) AP-015(2)

12 12 AP-018(6) AP-016(1) AP-017(4) AP-019(1) AP-020(4)

14 14 ALUMINIUM EK LINE

15 ALUMINIUM EK LINE 15 EK-01(A) EK-02(A) EK-04(A) EK-05(A) EK-17(A) EK-22(A)

16 16 EK-23(A) EK-32(A) EK-38(A) EK-42(A) EK-46(A) EK-47(A)

17 ALUMINIUM EK LINE 17 EK-48(A) NL-EK-06 NL-EK-09 NL-EK-13 NL24-S GL-01

18 SCHEMATY 18 Przykładowe możliwości wykonania konstrukcji UWAGA Drzwi 2-skrzydłowe możliwe do wykonania tylko w systemie Aluprof

20 20 DODATKI

21 SZYBY I WITRAŻE 21 Szyby możliwe do zastosowania w panelu z przeszkleniem. Master point Delta bezbarwna Master carre Crepi Flutes Chinchilla Satinato

22 POCHWYTY Przykładowe możliwe do zastosowania wzory pochwytów do drzwi, nadające nowoczesny wygląd. I Grupa II Grupa III Grupa IV Grupa Pochwyt prosty rurowy - stopki proste Pochwyt odgięty Pochwyt prosty - rura kwadrat Pochwyt prosty rurowy - stopki skośne Szyld pierścieniowy ZAMKI Przykładowe możliwe do zastosowania wzory pochwytów do drzwi, nadające nowoczesny wygląd. Zamek 3 punktowy automatyczny Zamek 3 punktowy zapadkowo zasuwkowy Zamek 5 punktowy zapadkowo zasuwkowy

AUTOMATYKA 23 Monitorning: Kontaktrony Czujnik orzecha Czujnik zapadki Napęd napęd zewnętrzny drzwi rozwieranych

elektronicznie zasprzęglany EK Elektrozaczepy Przesył danych: Sprężynowy przepust kablowy Elektroniczny przepust

elektronicznych SE sterowanie z poziomu systemu inteligentnego zarządzania (Fibaro, KNX) MONITORING NAPĘD

Możliwośc zaprogramowania 150 palców użytkownika, oraz zaprogramowania 20 kodów 4-6 cyfrowych.

standardzie RS-485 zapewnia bezpieczeństwo użytkowania, oraz brak możliwości nieautoryzowanego użycia drzwi.

23 AUTOMATYKA 23 Monitorning: Kontaktrony Czujnik orzecha Czujnik zapadki Napęd napęd zewnętrzny drzwi rozwieranych DTR napęd ukryty drzwi rozwieranych DTI Ryglowanie: Zamek listwowy GU Secury Automatic z silnikiem Zamek elektronicznie zasprzęglany EK Elektrozaczepy Przesył danych: Sprężynowy przepust kablowy Elektroniczny przepust kablowy secureconnect 200 Sterowanie biometryczna kontrola dostępu sterowanie radiowe system wkładek elektronicznych SE sterowanie z poziomu systemu inteligentnego zarządzania (Fibaro, KNX) MONITORING NAPĘD RYGLOWANIE PRZESYŁ DANYCH STEROWANIE CZYTNIKI Czytnik linii papilarnych Klawiatura z kodem Zalety czytników: Możliwośc zaprogramowania 150 palców użytkownika, oraz zaprogramowania 20 kodów 4-6 cyfrowych. Brak możliwości zaprogramowania kodów: sekwencyjnych (1234) oraz powtarzających się cyfr (2222) Transmisja danych w standardzie RS-485 zapewnia bezpieczeństwo użytkowania, oraz brak możliwości nieautoryzowanego użycia drzwi. Napięcie zasilania w zakesie 8-24V DC 8-12V AC przy poborze prądu 1W Zakres temperatury pracy Stopień ochrony IP 65 pozwala na montaż elementów identyfikujących na zewnątrz budynku

ul. Karpacka 6 48-303 Nysa +48 (77) 435 52 33 +48 (77) 409 35 60 +48 (77) 433 81 80 sekretariat@alsecco.

24 ul. Karpacka Nysa +48 (77) (77) (77) sekretariat@alsecco.net.pl +48 (77) Z.P.H.U. ALSECCO sp. z o.o. DOTACJE NA INNOWACJE Projekt współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Operacyjnego Innowacyjna Gospodarka
