PT 60 SYSTEM OKIENNO-DRZWIOWY OPIS SYSTEMU

Transkrypt

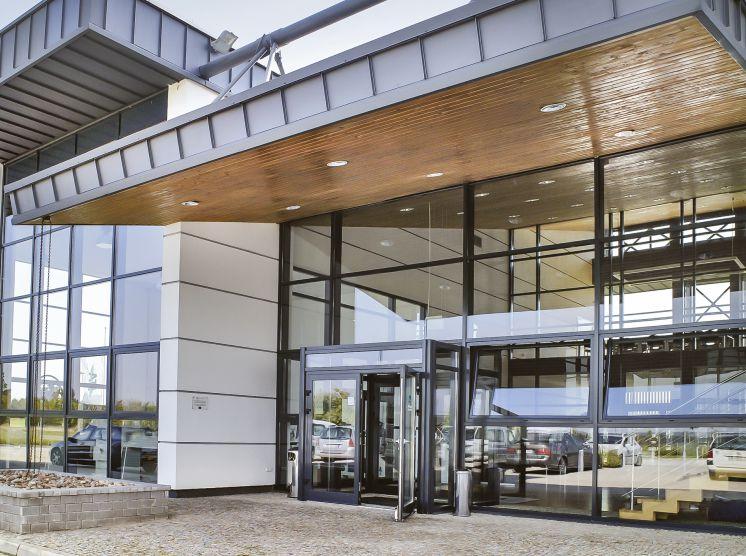

1 PT 60 System przeznaczony do wykonywania elementów zabudowy zewnętrznej, wymagających izolacji termicznej. Trzykomorowa konstrukcja usprawnia funkcjonowanie systemu i zachęca inwestorów do jego stosowania. Dodatkowa komora powoduje zwiększenie sztywności, dzięki temu w PT 60 można wykonywać konstrukcje o dużych gabarytach. System pozwala na wykonywanie zarówno konstrukcji okien oraz jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz o różnych rozwiązaniach progowych. Możliwe jest również wykonanie drzwi z centralnym rowkiem okuciowym (tzw. dowrębowych). System zapewnia prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji. SYSTEM OKIENNO-DRZWIOWY 3

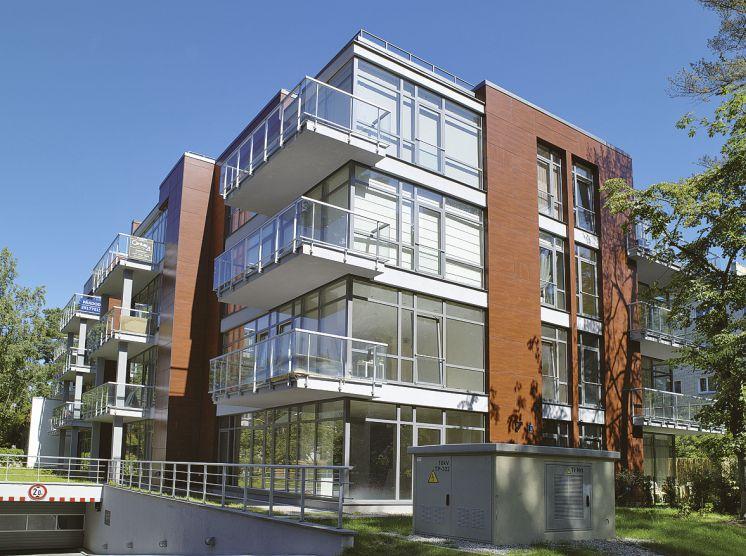

2 PE 60 SYSTEM OKIENNY System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 60 mm, a dla skrzydeł 68 mm. Szersza, w porównaniu z systemem PE 5, przekładka termiczna 4 mm oraz dwukomponentowa uszczelka centralna gwarantują uzyskanie wysokich parametrów termicznych, przy zachowaniu ekonomicznych warunków. Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 60 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach. CECHY CHARAKTERYSTYCZNE SYSTEMU ścisłe powiązanie z innymi systemami rodziny Ponzio możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej) możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM możliwość gięcia profili wiele sposobów wykonania połączeń narożnych 4

3 PE 60 SYSTEM OKIENNY DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia tylko renomowanych firm: Sobinco, Savio, Winkhaus, itp Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 8-51 mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna Izolacyjność termiczna ramowy współczynnik przenikania ciepła U f od,0 W/m K Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN - EN A1 Badania w zakresie odporności na włamanie: Klasa RC wg PN - EN 167 5

4 PE 68 OKNA SYSTEM OKIENNY System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 68 mm, a dla skrzydeł 76 mm. Zoptymalizowana przekładka termiczna 3 mm oraz dwu lub jednokomponentowa uszczelka centralna gwarantują uzyskanie wysokich parametrów termicznych. W wersji PE 68+ z zamknięciem komory podszybowej U f wynosi od 1,6 W/m K. Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 68 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach. CECHY CHARAKTERYSTYCZNE SYSTEMU ścisłe powiązanie z innymi systemami rodziny Ponzio możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej) możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM możliwość gięcia profili wiele sposobów wykonania połączeń narożnych 6

5 PE 68 OKNA SYSTEM OKIENNY DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia tylko renomowanych firm: Sobinco, Savio, Winkhaus, itp Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna Izolacyjność termiczna ramowy współczynnik przenikania ciepła U f od 1,6 W/m K Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN - EN A1 Odporność na włamanie: Klasa RC wg PN - EN 167, Klasa RC3 wg PN - EN 167 7

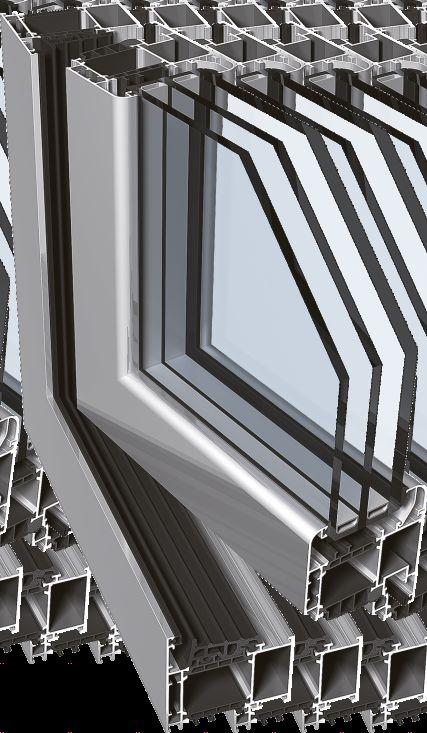

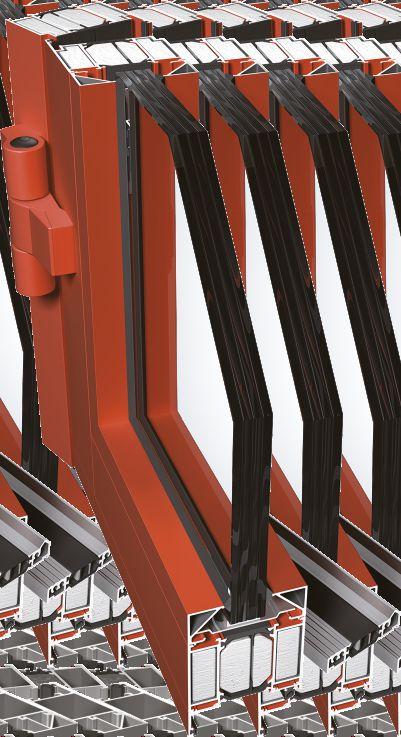

6 PE 68 HI OKNA Wariant sytemu PE 68 o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 68 mm, a dla skrzydeł 76 mm. System pozwala na zastosowanie wypełnień o grubości mm. Dodatkowym walorem systemu jest zwiększona izolacyjność termiczna uzyskana poprzez specjalne wkłady izolacyjne. W zależności od miejsc, w których zastosowano dodatkowe wypełnienie, system osiąga różną wartość współczynnika przenikania ciepła. W wersji PE 68HI - z zamknięciem komory podszybowej i wkładem izolacyjnym w komory profili - U osiąga wartość od 1,4 W/m K. f SYSTEM OKIENNY PE G001D NT40 PE51 G310D TR08 NT4516 NT51 G085C G005D NT57 G009D NT906 NT906 NT40 G001D NT906 NT NT40 8

7 PE 68 / PE 68HI DRZWI Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych. System posiada konstrukcję profili współpłaszczyznowych (luz wrębowy wynosi 18 mm) oraz możliwość zastosowania listew przyszybowych do rowka w standardzie euro. W systemie PE 68 zastosowano profilowane przekładki termiczne o szerokości 4 mm. Specjalnie zaprojektowane, kompatybilne profile umożliwiają łatwe połączenie drzwi z witryną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 68 mm. System daje możliwość szklenia dwu i trzyszybowego do grubości 51 mm. Ramowy współczynnik przenikania ciepła wynosi od 1,8 W/m K. W systemie można stosować szeroką gamę okuć oraz zamków drzwiowych. PE 68 pozwala na wykonywanie połączeń narożnych zarówno zagniatanych, jak i skręcanych. G004D G009D G017D NT40 676/Z NT57 TR03 PE75 NT40 PE70 NT940 G017D PE NT15 68 SYSTEM DRZWIOWY 9

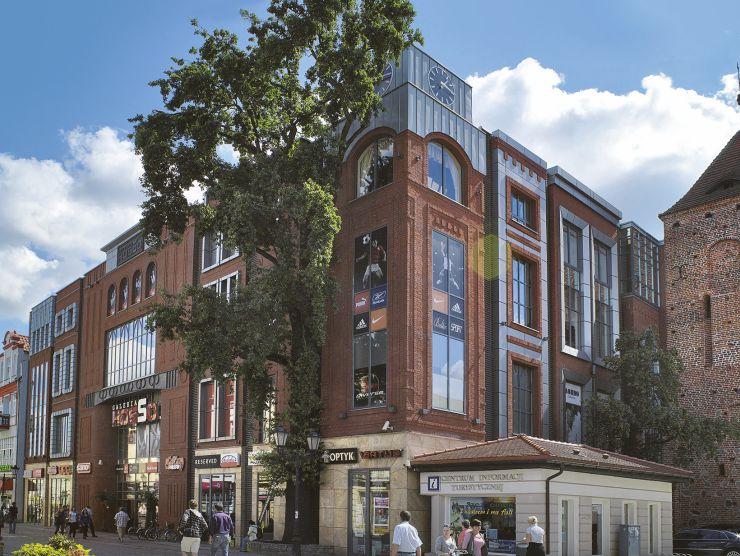

8 PE 78 N OKNA SYSTEM OKIENNY System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych. Jest przeznaczony do konstrukcji okien o bardzo wysokich wymogach izolacyjności termicznej. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 78 mm, a dla skrzydeł 86 mm. Zastosowanie wielokomorowych przekładek termicznych 4 mm oraz dwukomponentowej uszczelki centralnej pozwala na uzyskanie wysokiej izolacyjności termicznej. W wersji PE 78N ramowy współczynnik prze- nikania ciepła U f wynosi od 1,3 W/m K. W wersji cieplejszej PE 78N+, z zamknięciem komory podszybowej U wynosi od 1,0 W/m K. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 78N zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach. CECHY CHARAKTERYSTYCZNE SYSTEMU ścisłe powiązanie z innymi systemami rodziny Ponzio możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej) możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM możliwość gięcia profili wiele sposobów wykonania połączeń narożnych f 30

9 PE 78 N OKNA SYSTEM OKIENNY DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia tylko renomowanych firm: Sobinco, Savio, Winkhaus, itp Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 3-69 mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna Izolacyjność termiczna ramowy współczynnik przenikania ciepła U f od 1,0 W/m K Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN - EN A1 Odporność na włamanie: Klasa RC wg PN - EN 167, Klasa RC3 wg PN - EN

10 PE 78N HI OKNA Wariant systemu PE 78N przeznaczony do stosowania w konstrukcjach o szczególnie wysokich wymaganiach izolacyjności termicznej. Dzięki zastosowaniu specjalnych wkładów, można uzyskać bardzo wysoką izolacyjność cieplną. W zależności od miejsc, w których zastosowano dodatkowe wypełnienie, system osiąga różną wartość współczynnika przenikania ciepła. W wersji cieplejszej PE 78N HI - z zamknięciem komory podszybowej i wkładem izolacyjnym, współczynnik przenikania ciepła Uf od 0,9 W/m K. W wersji najcieplejszej (PE 78N HI+) - z zamknięciem komory podszybowej i wkładem izolacyjnym z aerożelu, współczynnik przenikania ciepła U od 0,7 W/m K. f SYSTEM OKIENNY DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia tylko renomowanych firm: Sobinco, SAVIO, Siegenia, Winkhaus itp. Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 3-69 mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna Dopuszczenia i świadectwa jakości 3 Wstępne badania typu wg PN - EN A1 Odporność na włamanie: Klasa RC wg PN - EN 167, Klasa RC3 wg PN - EN 167

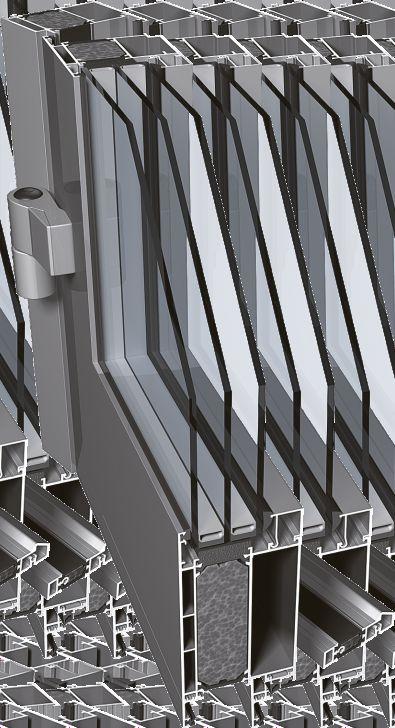

11 PE 78N/ PE 78N HI DRZWI DANE TECHNICZNE Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych. System posiada konstrukcję profili współpłaszczyznowych (luz wrębowy wynosi 18 mm) oraz możliwość zastosowania listew przyszybowych do rowka w standardzie euro. W PE 78N zastosowano profilowane przekładki termiczne o szerokości 34 mm. Specjalnie zaprojektowane, kompatybilne profile umożliwiają łatwe połączenie drzwi z witryną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm. W systemie można zastosować szeroką gamę okuć oraz zamków drzwiowych. PE 78N pozwala na wykonywanie połączeń narożnych zarówno zagniatanych, jak i skręcanych. Posiada różnorodne rozwiązania progowe (także próg PVC), które nie tylko skutecznie doszczelniają próg, odprowadzając wodę na zewnątrz, ale charakteryzują się także lepszą izolacyjnością termiczną. SYSTEM DRZWIOWY Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia tylko renomowanych firm: Fapim, Savio, Iseo, Cisa, Geze, GU, Dorma, itp Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 3-61 mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna Izolacyjność termiczna ramowy współczynnik przenikania ciepła U f od 1,0 W/m K Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN - EN A1 Odporność na włamanie: Klasa RC wg PN - EN

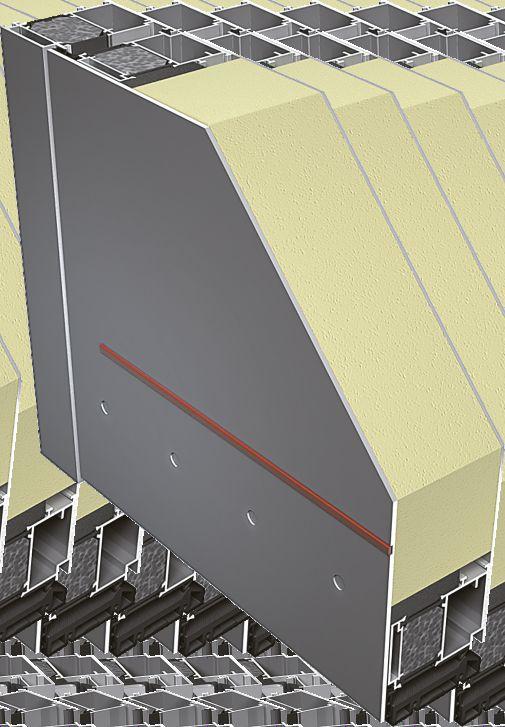

12 PE 68 / PE 78N DRZWI PŁASZCZOWE Rozwiązanie dla najbardziej wymagających klientów stosowane w systemach Ponzio PE 68 i Ponzio PE 78N - przeznaczone do wykonywania drzwi o specjalnej konstrukcji, która pozwala na uzyskanie jednolitej płaszczyzny skrzydła drzwiowego. Profil skrzydła został zaprojektowany w ten sposób, że po wklejeniu wypełnienia, którego dekoracyjne wykończenie zależy od rodzaju zastosowanego panelu, skrzydło jest zlicowane z ościeżnicą. Lekka i sztywna konstrukcja drzwi oraz bogata paleta wzorów paneli sprawiają, że rozwiązanie to - ze względu na swój indywidualny charakter - wpisuje się w ciekawy sposób zwłaszcza w architekturę domów jednorodzinnych. SYSTEM DRZWIOWY CECHY CHARAKTERYSTYCZNE SYSTEMU jednolity kształt drzwi, niewidoczne elementy konstrukcji estetyczny wygląd, nowoczesny design możliwość zastosowania zawiasów nawierzchniowych, zawiasów ukrytych lub rolkowych /Z NT40 G017D 7869B 78 NT15 PE75 73 PE70 G030D PE

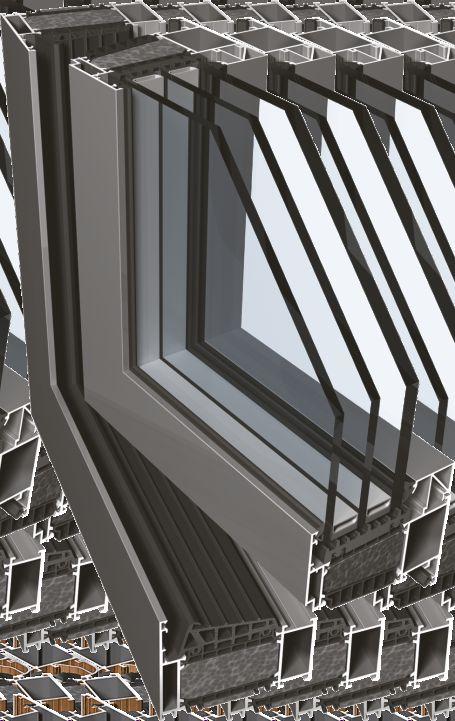

13 PE 96 Passive System okienny spełniający najwyższe wymagania dotyczące izolacyjności termicznej - przeznaczony do konstrukcji stosowanych w budyn- kach energooszczędnych i pasywnych (U W < 0,8 W/m K). Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 96 mm, dla skrzydeł 106 mm. Wielokomorowe przekładki termiczne szer. 6 mm oraz dwukomponentowa uszczelka centralna pozwala na uzyskanie wysokiej izolacyjności termicznej. Szeroki zakres szklenia umożliwia zastosowanie wypełnień o grubości do 84 mm. System posiada dwa warianty: Passive oraz Passive+ stosowane zależnie od wymagań dotyczących poziomu oszczędności energii. SYSTEM OKIENNY DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia tylko renomowanych firm: SAVIO, Sobinco, Siegenia, Winkhaus itp. Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości do 84 mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna 35

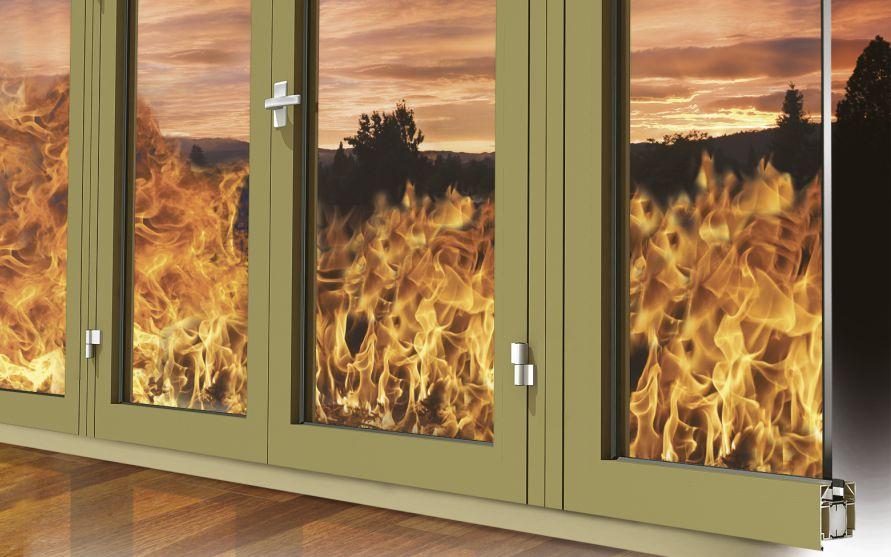

14 PE 78 EI SYSTEM PRZECIWPOŻAROWY System o trzykomorowej konstrukcji, przeznaczony do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych. Profile wypełnione są specjalnymi wkładami ogniochronnymi zapewniając odporność ogniową: EI15, EI30, EI45, EI60, EI90, EI10. PE 78EI pozwala na wykonywanie jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych. W systemie zastosowano przekładki termiczne o szerokości 35 mm, dzięki temu zapewniającymi bardzo dobrą izolację termiczną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm (dla ościeżnic EI10-89 mm). System zapewnia również prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji. Dzięki trzykomorowej budowie i dodatkowym elementom wzmacniającym, system pozwala na wykonywanie konstrukcji o dużych gabarytach. Najnowszy wariant systemu określany mianem Design Line wyposażony został w innowacyjne rozwiązanie szklenia z jednostronną listwą przyszybową - dzięki temu powierzchnia szyby może tworzyć niemal jedną płaszczyznę ze szkłem. Rozwiązanie to pozwala na skrócenie czasu produkcji i montażu w porównaniu z wyrobami dwulistkowymi. CECHY CHARAKTERYSTYCZNE SYSTEMU ścisłe powiązanie z innymi systemami rodziny Ponzio zlicowane skrzydła drzwi wiele wariantów wykonania skrzydeł drzwiowych możliwość wykonania konstrukcji dymoszczelnych możliwość wykonania konstrukcji łukowych dwa typy wkładów ogniochronnych: wkłady gipsowe oraz wkłady glinokrzemianowe zastosowanie wypełnień o grubości: 8-54 mm (58-65 mm dla EI 10) 36

15 DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM, spełniające wymagania PN EN Okucia Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka Wypełnienia szyby pojedyncze o właściwościach ogniochronnych, szyby zespolone spełniające wymagania PN - EN 179-1, PN - EN Jako wypełnienia nieprzezroczyste powinny być stosowane elementy warstwowe wymienione w aprobacie technicznej SYSTEM PRZECIWPOŻAROWY PE 78 EI Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna Dymoszczelność klasa Sa i Sm wg PN-EN Izolacyjność akustyczna z szybą pojedynczą Swissflam o grubości 17 mm, o właściwościach ogniochronnych: wg wskaźnika RA1 35 db RA 30 db RW 37 db Dopuszczenia i świadectwa jakości Aprobata Techniczna ITB AT /013 "Drzwi przeciwpożarowe oraz zestaw do wykonywania przeciwpożarowych ścian wewnętrznych i zewnętrznych systemu PONZIO PE 78EI z kształtowników aluminiowych z przekładką termiczną". Klasyfikacja ogniowa: EI15, EW30, EI30, EI45, EI60, EI90, EI10 37

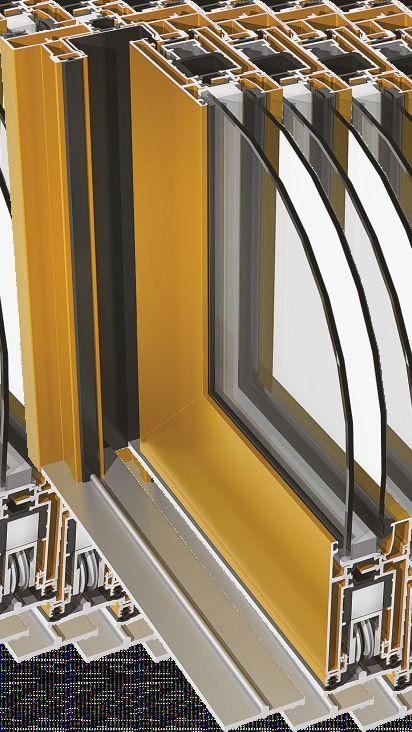

16 SL 600 System bez izolacji termicznej przeznaczony do wykonywania elementów zabudowy wewnętrznej. Podstawowym przeznaczeniem systemu jest konstrukcja różnych typów okien i drzwi przesuwnych. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi mm. W ofercie znajdują się również ościeżnice dwu i trzytorowe, dzięki czemu można budować konstrukcje o większej ilości skrzydeł w jednej ramie. CECHY CHARAKTERYSTYCZNE SYSTEMU ścisłe powiązanie z innymi systemami rodziny Ponzio możliwość zastosowania specjalnych okuć i wykonania okien podawczych przesuwanych w pionie SYSTEM PRZESUWNY DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia systemowe Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: - 3 mm Sposoby wykończenia powierzchni 38 malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna

17 SL 600 tt EVO SE40001 System profili aluminiowych przeznaczony do wykonywania izolowanych termicznie okien przesuwnych bądź segmentów przesuwnych do elementów zabudowy zewnętrznej, np. obudowy balkonów i loggii. System pozwala na zamontowanie wypełnień szklanych, bądź innych o grubości 6-30 mm. Głębokość konstrukcyjna kształtowników wynosi 46 mm w przypadku skrzydeł oraz 73/95 mm w przypadku ościeżnic dwutorowych i 131,5/153,5 mm w przypadku ościeżnic trzytorowych. Możliwa do osiągnięcia minimalna szerokość centralnego słupka - 37 mm zapewnia smukłość i sztywność konstrukcji. W systemie Ponzio SL 600tt EVO montowane są okucia systemowe Ponzio. Szczelność wyrobów systemu Ponzio SL 600tt EVO zapewniona jest dzięki stosowaniu specjalnych uszczelek z kauczuku syntetycznego EPDM osadzonych na obwodzie każdego przesuwnego segmentu oraz uszczelek osadczych. 39,5 36 CECHY CHARAKTERYSTYCZNE SYSTEMU ścisłe powiązanie z innymi systemami Ponzio możliwość wykonania połączeń narożnych poprzez przycięcie pod kątem 90 lub 45 końców profili SE40001 SYSTEM PRZESUWNY 5 71, PL SL48/ PL PL SE40004 SL48/750 SE , ,5 13, ,5 39

18 SL 100 tt System izolowany termicznie przeznaczony do wykonywania elementów zabudowy zewnętrznej podnoszono-przesuwnych np. obudowy balkonów i loggii. Głębokość konstrukcyjna kształtowników wynosi 50 mm w przypadku skrzydeł i szczeblin oraz 10 mm w przypadku ościeżnic dwutorowych i 184 mm w przypadku ościeżnic trzytorowych. CECHY CHARAKTERYSTYCZNE SYSTEMU ścisłe powiązanie z innymi systemami rodziny Ponzio możliwość wykonania konstrukcji z niskim progiem SYSTEM PRZESUWNY DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia okucia systemowe PONZIO i firmy G-U Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 6-37 mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na kolor drewna Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN - EN

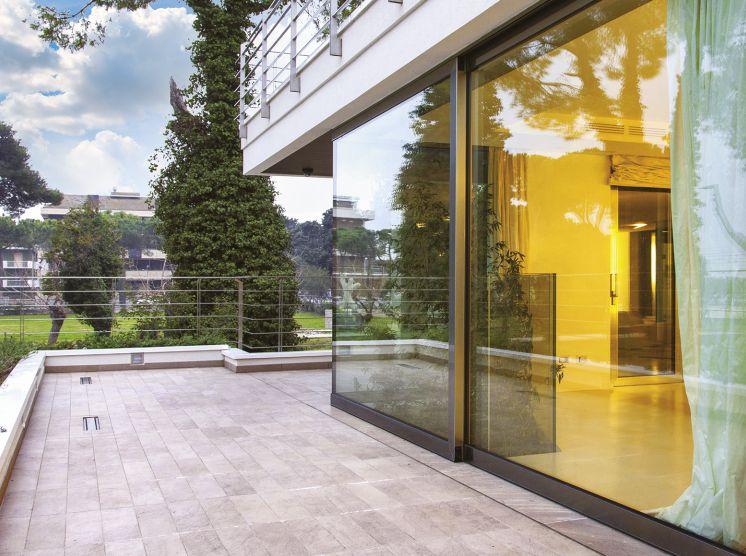

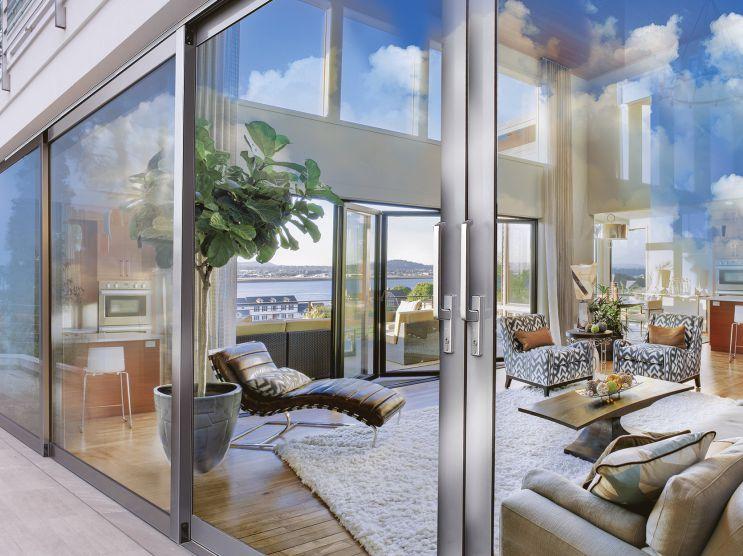

19 SL 1600 tt System podnoszono-przesuwny izolowany termicznie przeznaczony do wykonywania elementów zabudowy zewnętrznej. Budowa profili pozwala na wykonywanie stabilnych konstrukcji o dużych gabarytach, nawet 6-skrzydłowych, o bardzo dużym ciężarze skrzydła. Głębokość konstrukcyjna kształtowników wynosi 67 mm w przypadku skrzydeł, oraz 160 mm w przypadku ościeżnic dwutorowych i 47 mm - w przypadku ościeżnic trzytorowych. System pozwala na zastosowanie wypełnień o grubości do 51 mm. Cechuje go wysoka szczelność na warunki atmosferyczne. SYSTEM PRZESUWNY 41

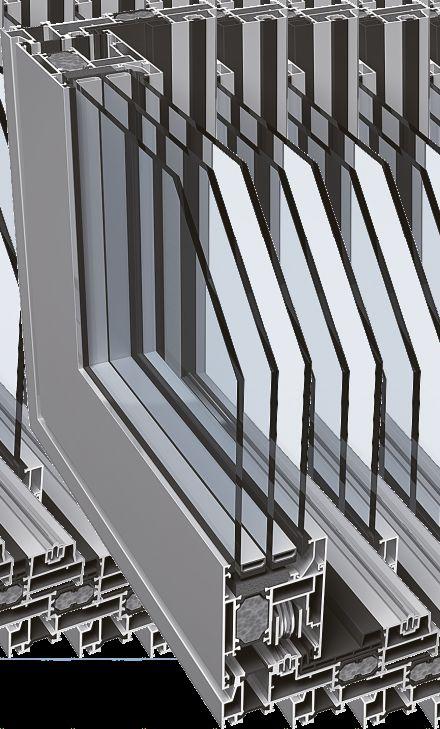

20 SL 1600 tt H I Wariant systemu podnoszono przesuwnego SL 1600tt przeznaczony do wykonywania konstrukcji o szczególnie wysokich wymaganiach dotyczących izolacyjności termicznej. W wersji PLUS, współczynnik przenikania ciepła U f wynosi od,1 W/m K, a w najcieplejszej wersji HI ramowy współczynnik przenikania ciepła wynosi od 1,8 W/m K. Głębokość konstrukcyjna kształtowników wynosi 67 mm w przypadku skrzydeł, oraz 160 mm w przypadku ościeżnic dwutorowych i 47 mm w przypadku ościeżnic trzytorowych. Budowa profili pozwala na wykonywanie stabilnych konstrukcji o dużych gabarytach, nawet 6-skrzydłowych, o bardzo dużym ciężarze skrzydła. System pozwala na zastosowanie wypełnień o grubości do 51 mm. SYSTEM PRZESUWNY CECHY CHARAKTERYSTYCZNE SYSTEMU możliwość zastosowania kilku wariantów docieplenia (standard, wersja PLUS, wersja HI) wysoka szczelność systemu na warunki atmosferyczne 4

21 SL 1600 tt H I TR03 TR03 DANE TECHNICZNE TR03 SYSTEM PRZESUWNY Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia okucia systemowe PONZIO i firmy G-U Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: do 51 mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN - EN A1 Odporność na włamanie: RC wg PN - EN

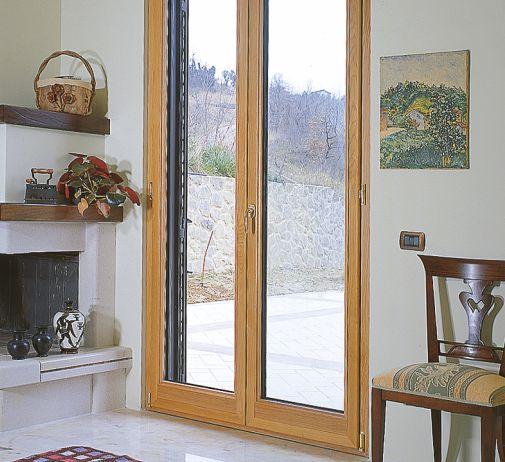

22 PW 93 Wood System okienno-drzwiowy jest połączeniem aluminium i drewna, jego główną cechą jest zastosowanie przekładki termicznej o szerokości 4 mm. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł zwiększyła się do mm; dzięki temu poprawiła się również izolacyjność termiczna systemu. W systemie można wykonać różnorodne konstrukcje: m.in. okna dwuskrzydłowe, rozwierne, uchylno-rozwierne, uchylne. W Ponzio PW 93 Wood zastosowano nakładki drewniane z drzewa tropikalnego, które słynie z bardzo dobrej jakości, odporności na warunki atmosferyczne, a także szlachetnego wyglądu. CECHY CHARAKTERYSTYCZNE SYSTEMU SYSTEM ALUMINIOWO-DREWNIANY możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM wiele wariantów wykonania skrzydeł okiennych wiele sposobów wykonania połączeń narożnych, poprzez: skręcanie lub zagniatanie DANE TECHNICZNE Kształtowniki aluminiowe EN AW wg PN - EN stan T66 wg PN - EN 515 Al Mg Si 0,5 F wg norm DIN 175 T1, DIN T1 Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO ,E Okucia firmy MACO lub podobne Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 31-3 mm Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na kolor drewna Izolacyjność termiczna ramowy współczynnik przenikania ciepła systemu PW 93Wood U f = od 1,7 W/m K Dopuszczenia i świadectwa jakości 44 Wstępne badania typu wg PN - EN
