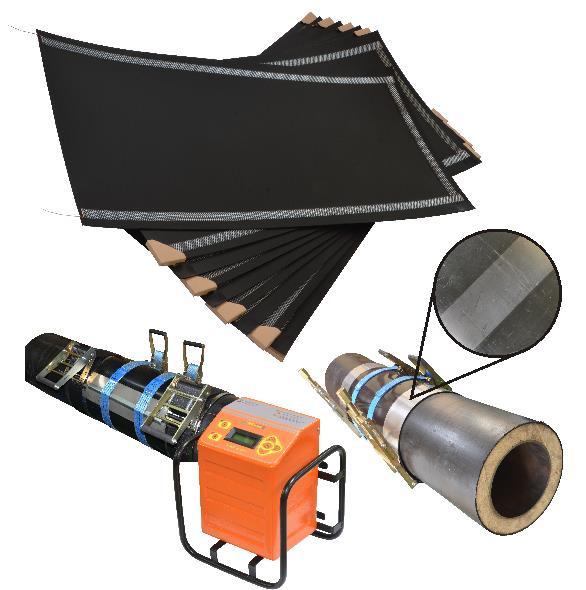

1 Mufa elektrycznie zgrzewana zwijana i w arkuszach. standardowa (700mm) naprawcza ( mm) z termoformowanym odgałęzieniem do wcinek na zimno i gorąco ul. Parkowa Dzierżoniów kamitech@kamitech.pl

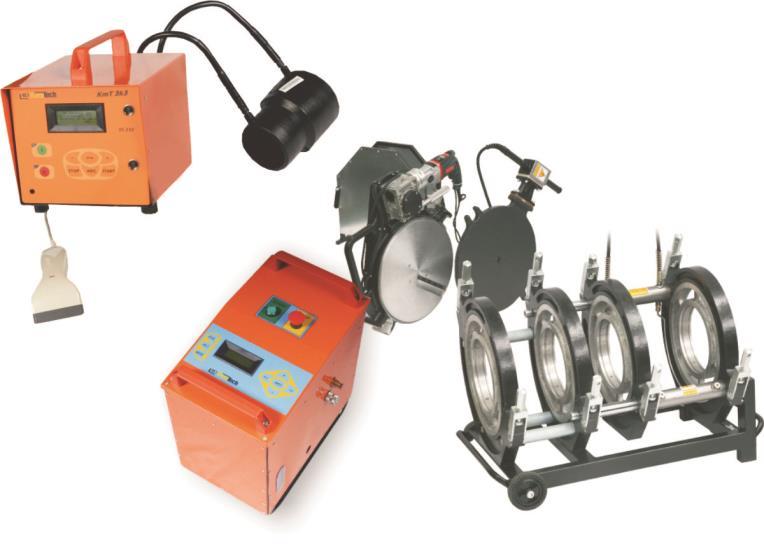

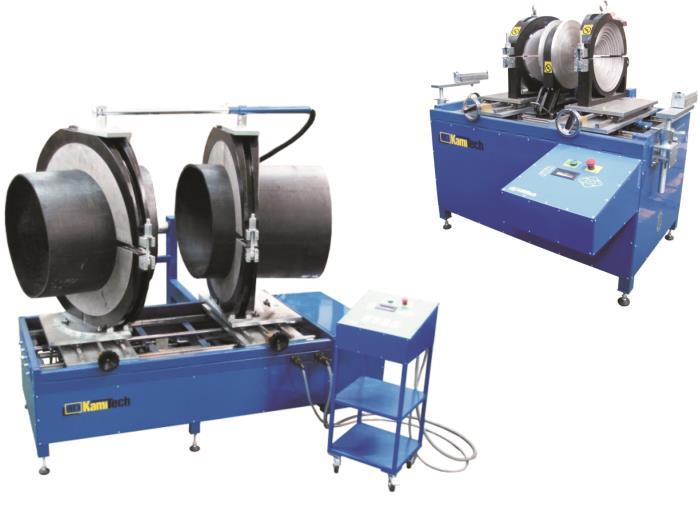

2 urządzenia i technologia elektrooporowego zgrzewania rur preizolowanych zgrzewarki dla systemów ciśnieniowych stanowiska do prefabrykacji kształtek segmentowych (łuki, kolana)

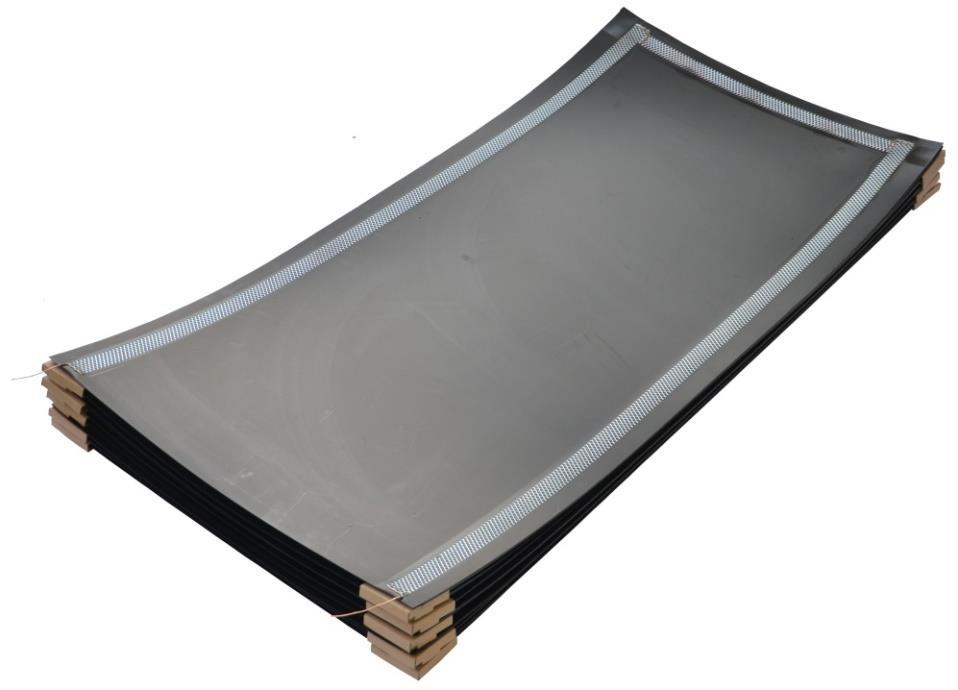

3 Mufy owijane płaszczowe elektrycznie zgrzewane (Elektromufy KmT) Elektromufy standardowe szerokość 700mm Elektromufy naprawcze szerokość do 2000mm Elektromufy specjalne z zaformowanym odgałęzieniem

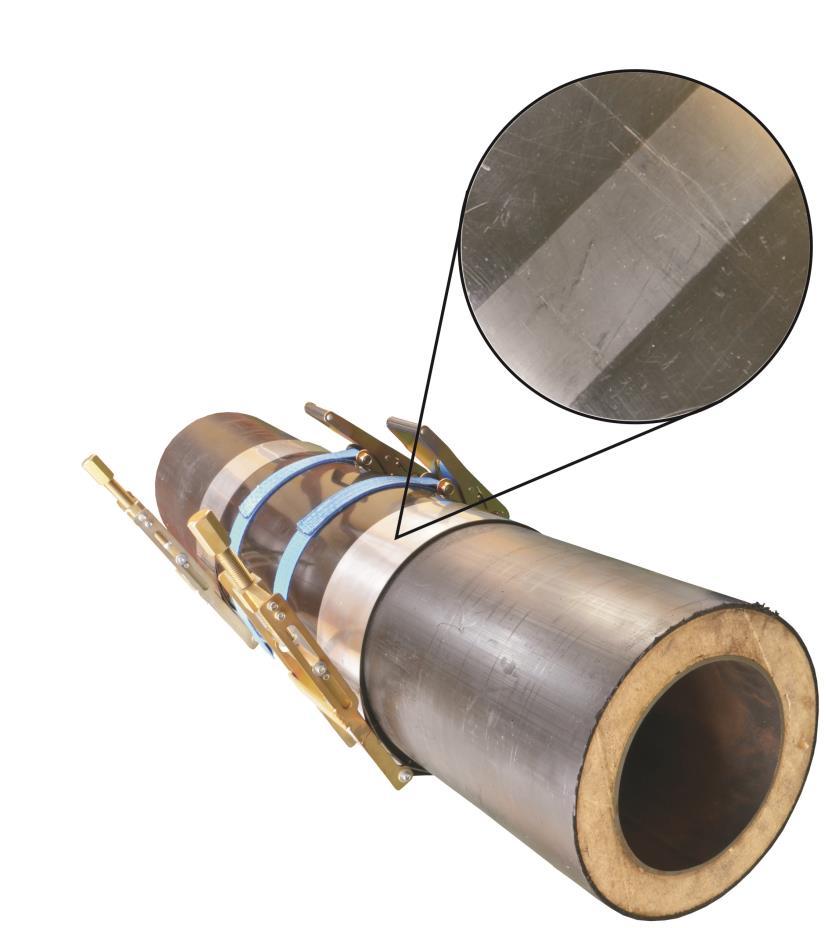

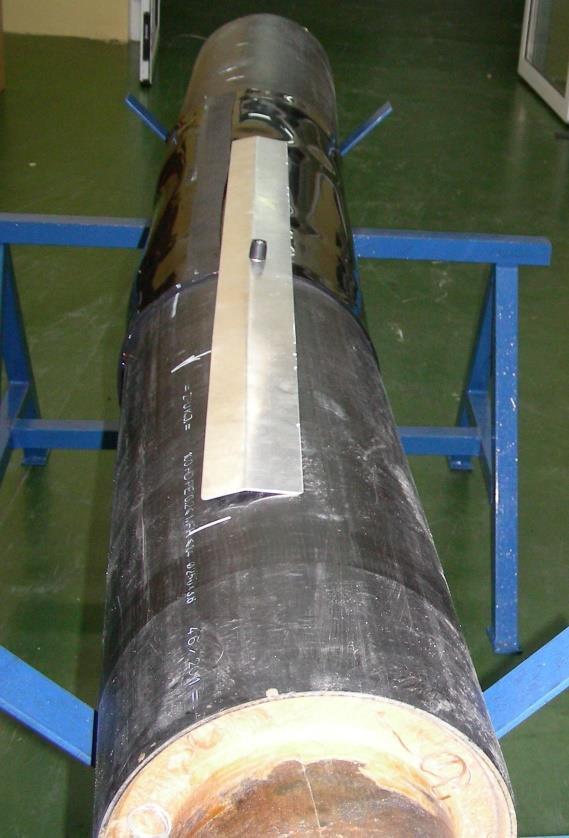

4 Mufy standardowe oraz naprawcze: możliwość montażu w niesprzyjających warunkach montaż tuż przed zgrzewaniem montaż na ukosowanych rurach (standardowo do 7 ) niski wpływ niesprzyjających warunków środowiskowych (np. wilgoci) na złącze jednorodne połączenie

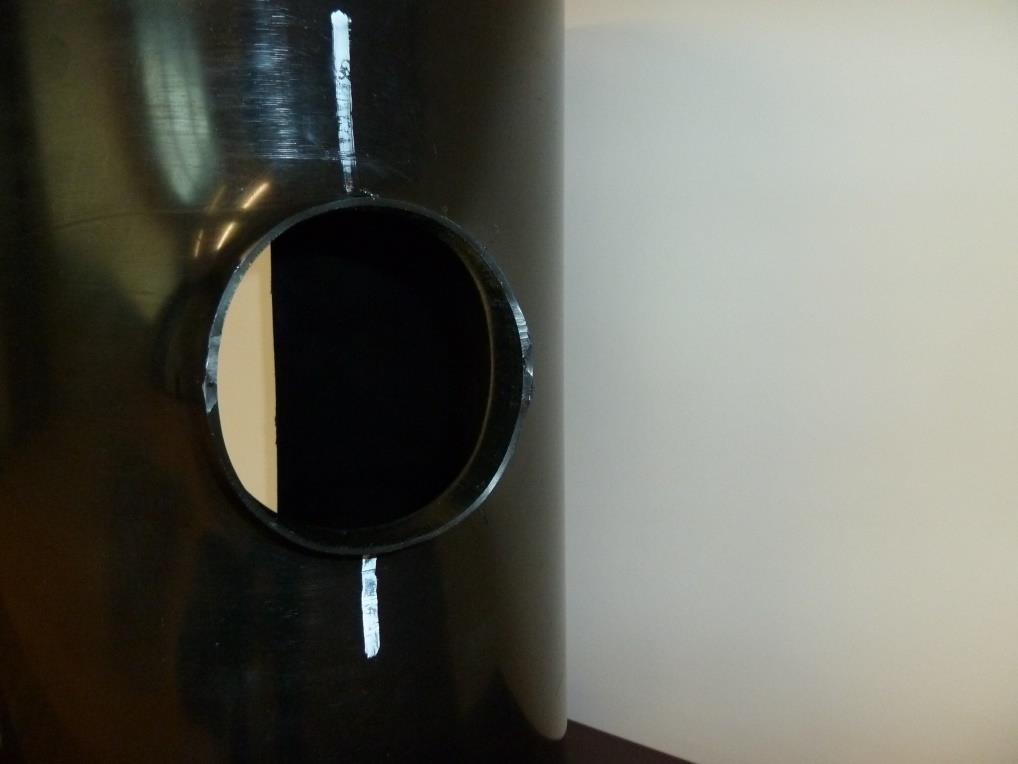

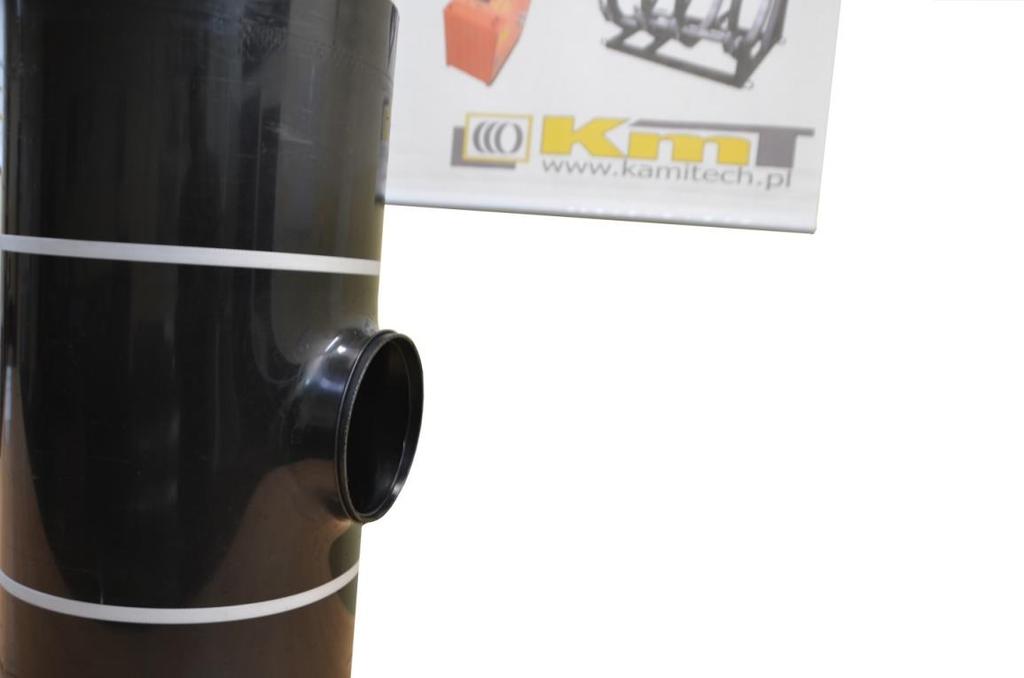

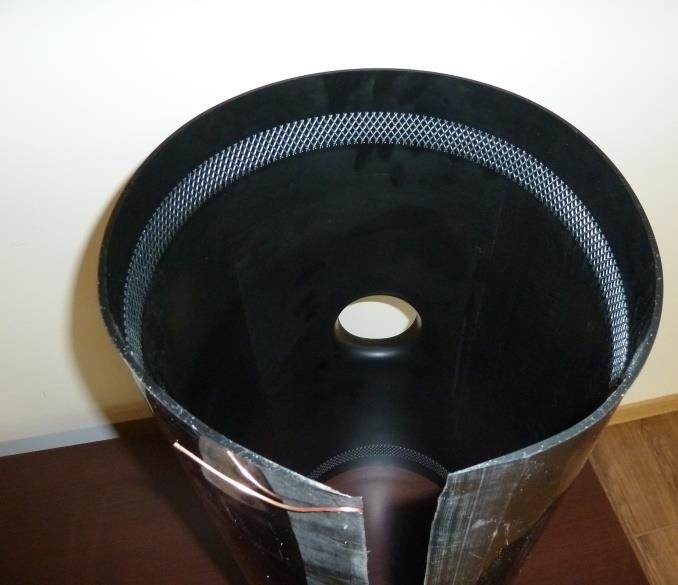

5 Mufa z zaformowanym odgałęzieniem do wcinek na zimno i gorąco: szeroka konfiguracja średnic rury przewodowej / odgałęzienia połączenia w pełni zgrzewane doczołowo brak potrzeby używania ekstrudera na budowie szybkość montażu

6 Produkcja Elektromuf przygotowanie elementów grzejnych precyzyjne dopasowanie elementu grzejnego do każdego typu Elektromufy 100% kontrola elementów grzejnych stabilność parametrów elektrycznych

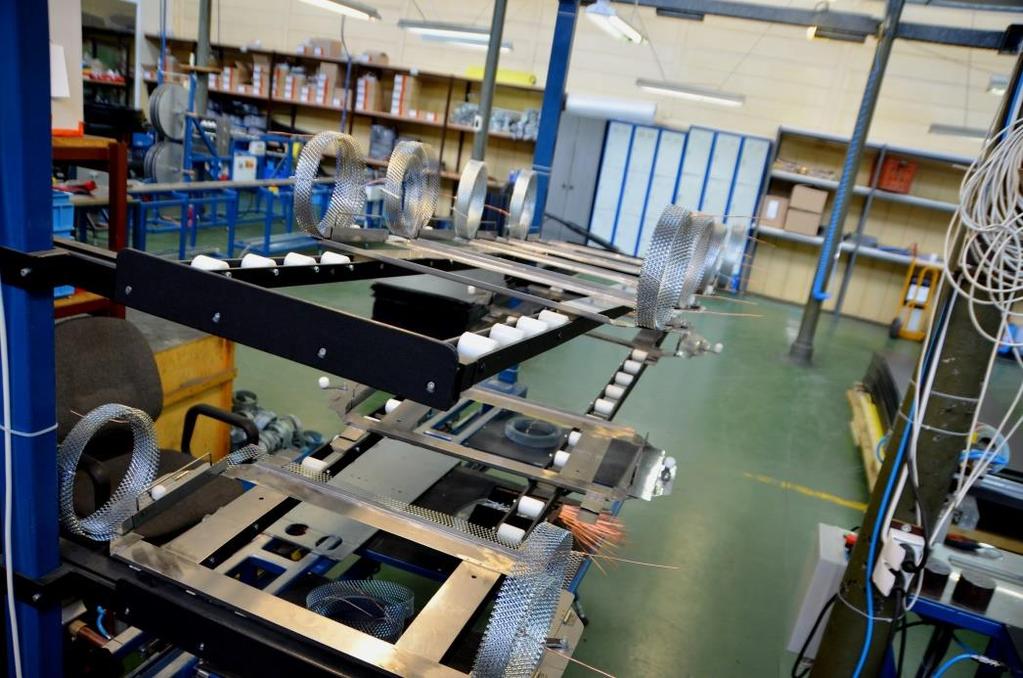

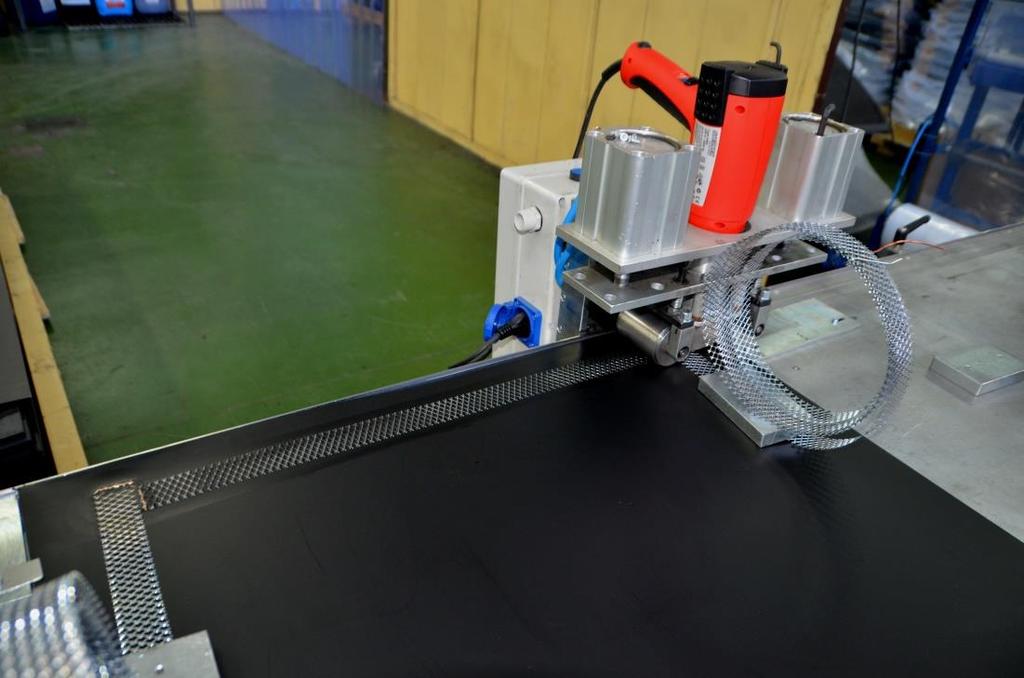

7 Produkcja Elektromuf montaż elementów grzejnych

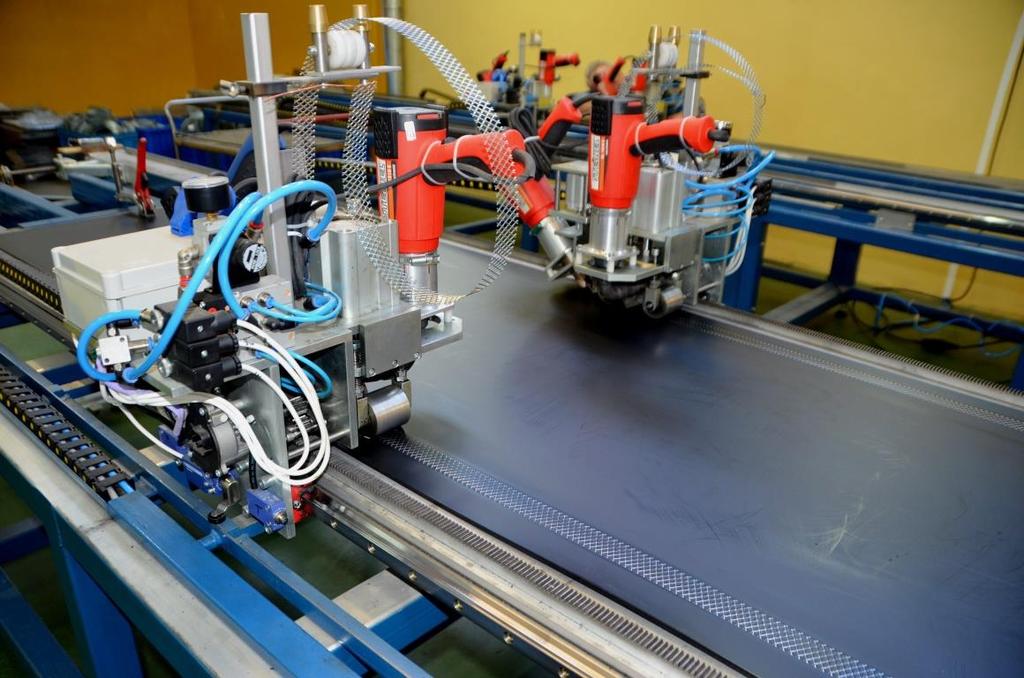

8 Produkcja Elektromuf montaż elementów grzejnych formaty płyty z PE100 są konfekcjonowane zgodnie z oczekiwanymi wymiarami w trakcie produkcji u dostawcy zautomatyzowany proces produkcji Elektromuf elastyczny proces produkcji dla szerokiej gamy wymiarów nietypowych muf

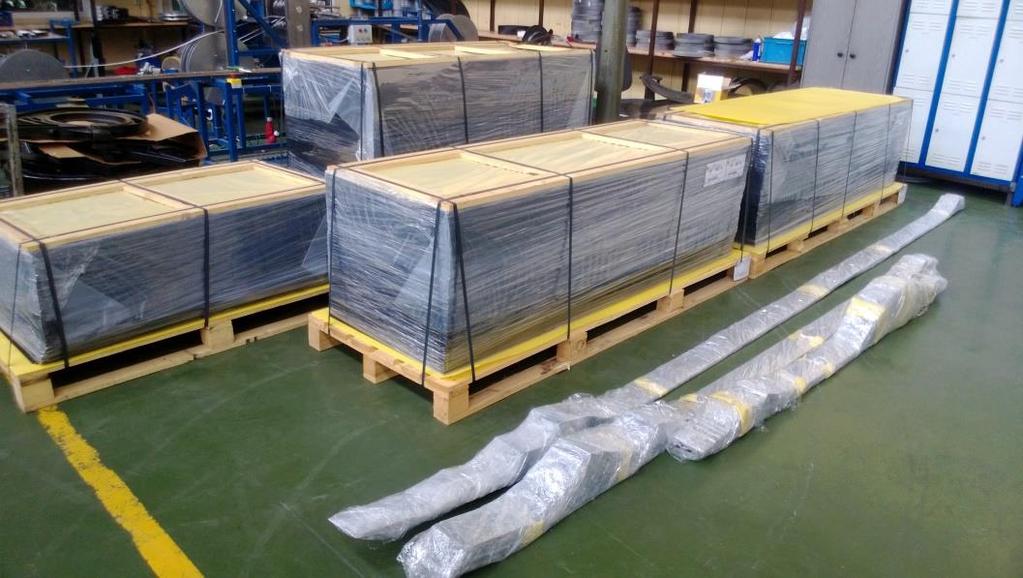

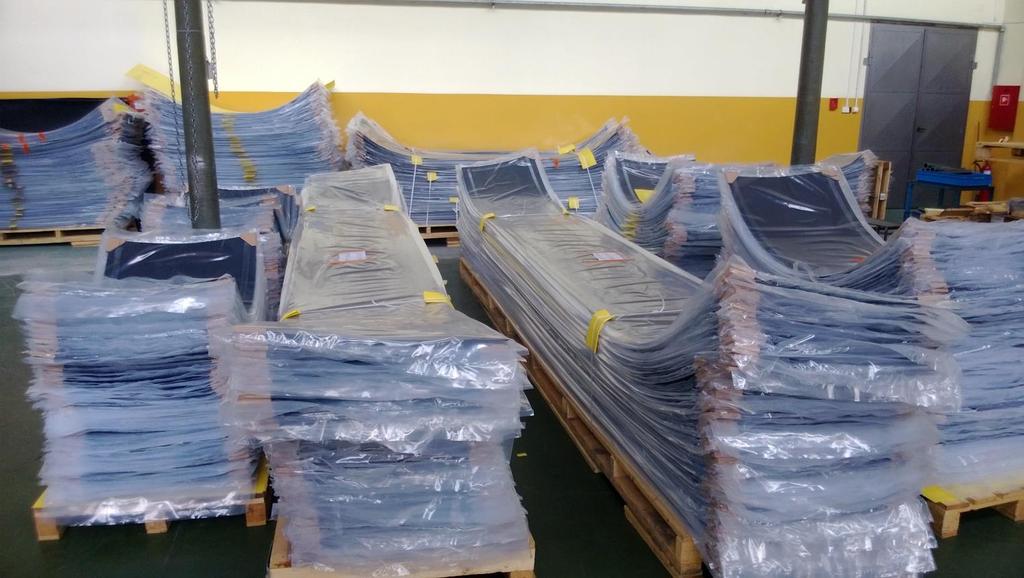

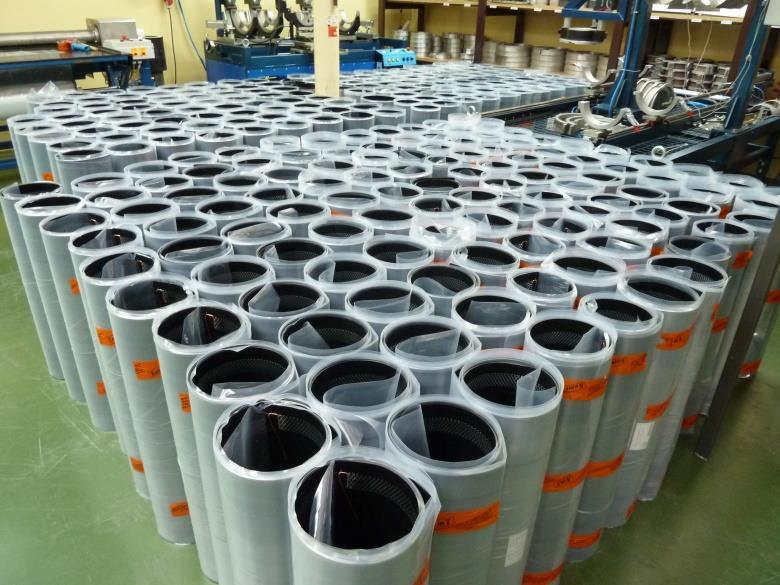

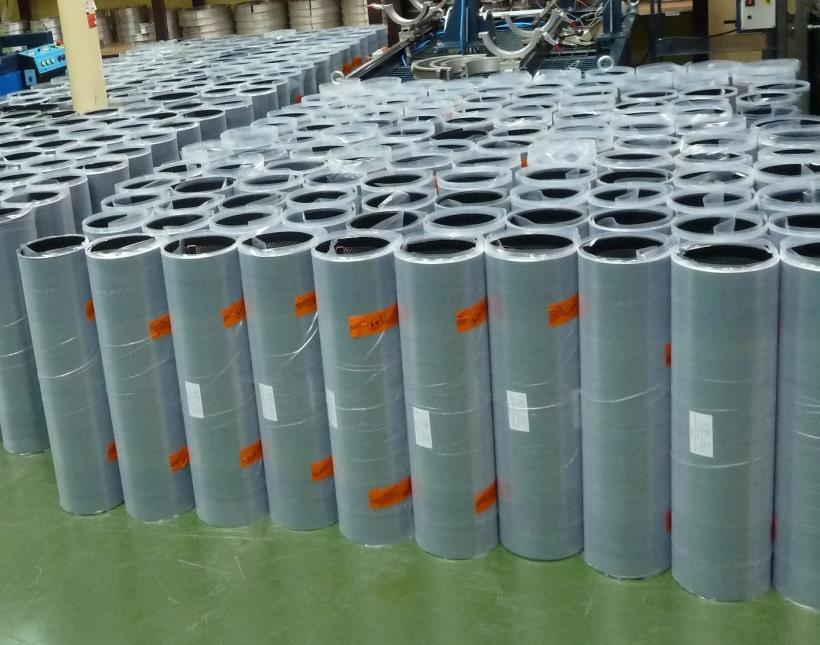

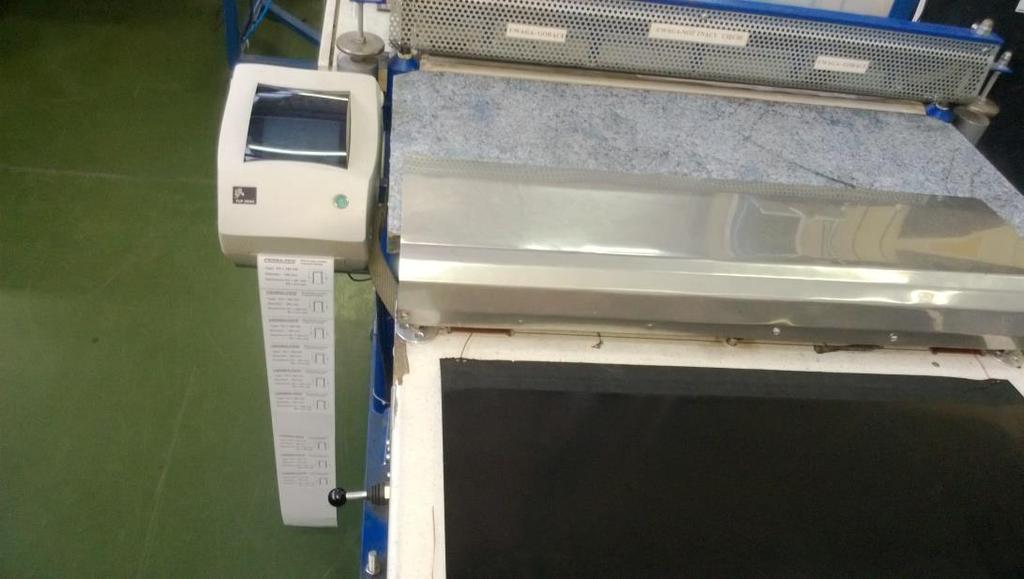

9 Produkcja Elektromuf znakowanie, kontrola końcowa i pakowanie 100% kontrola końcowa produktów indywidualne pakowanie i oznakowanie opcja wstępnego zwinięcia muf do Ø355mm

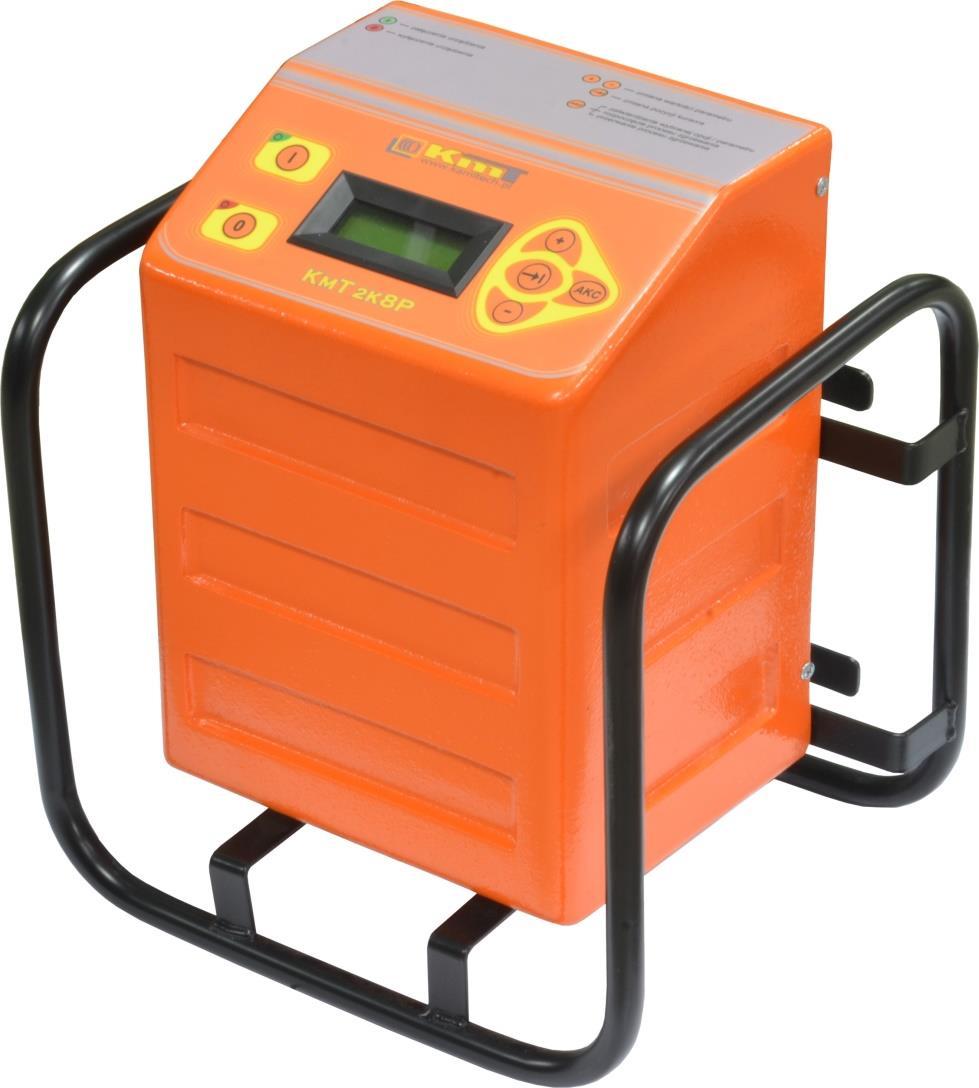

10 Zgrzewarka elektrooporowa do systemów preizolowanych zasilanie 1-fazowe niewielkie gabaryty i waga wielojęzyczna obsługa sterowanie mikroprocesorowe pomiar temperatury całego złącza w pełni automatyczna praca współpraca z modułem GPS archiwizacja danych na karcie SD szczegółowe protokoły z wykonanych zgrzewów: - mapy zgrzewów - wykresy termiczne - opis każdego zgrzewu (operator / miejsce / dokumentacja)

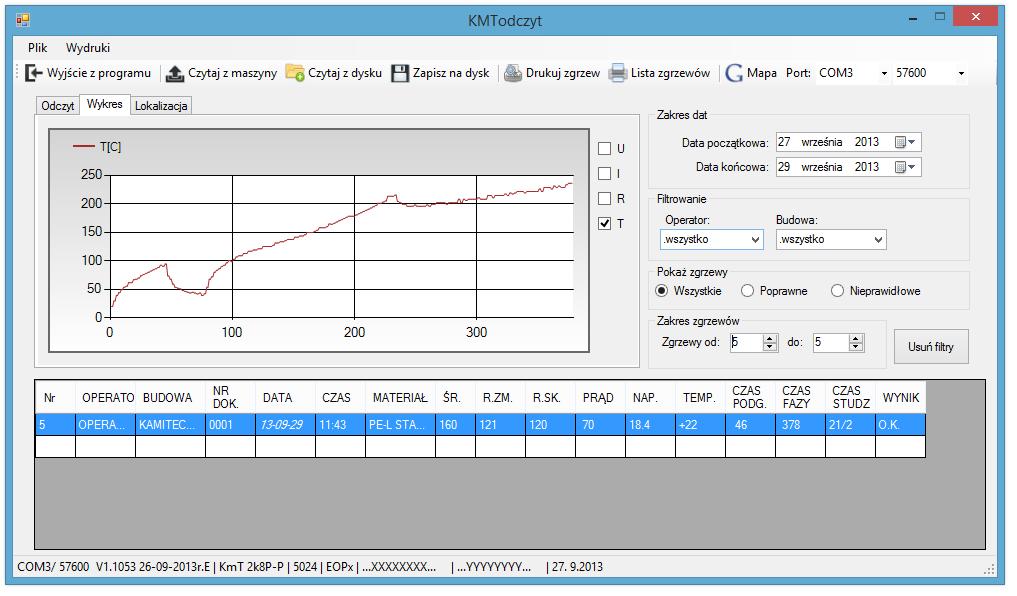

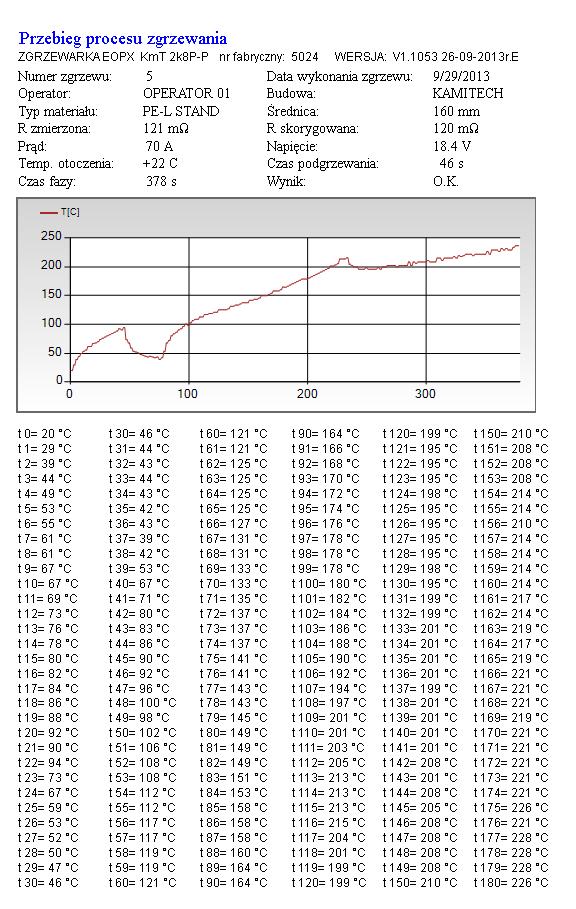

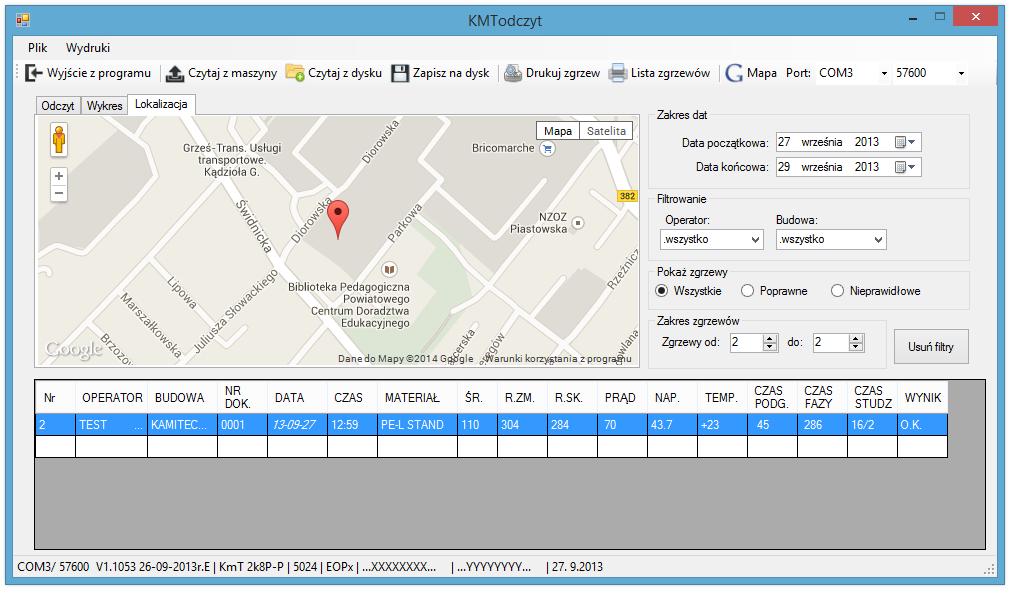

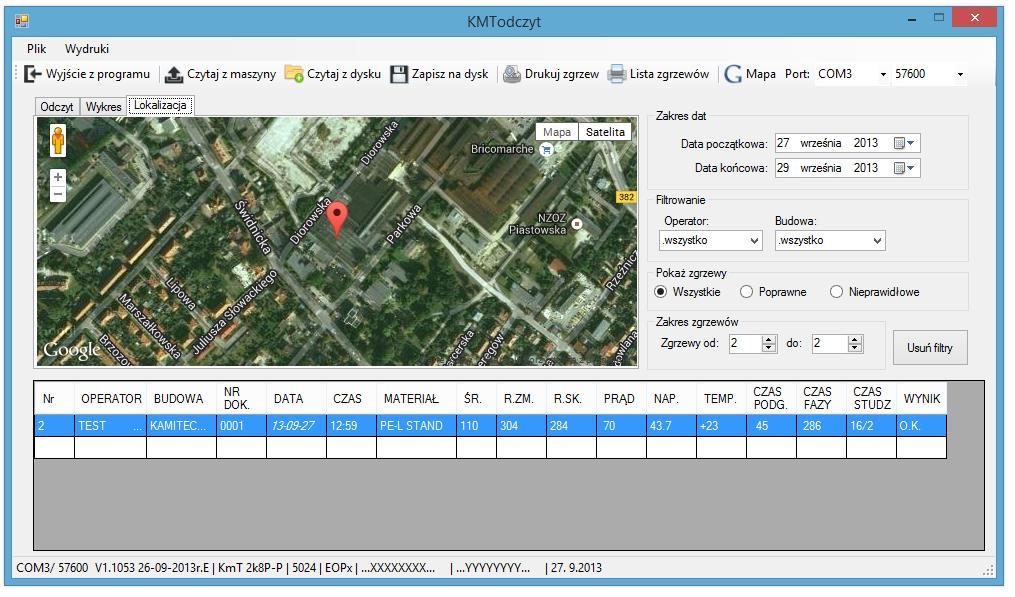

11 Protokoły z wykonanych zgrzewów

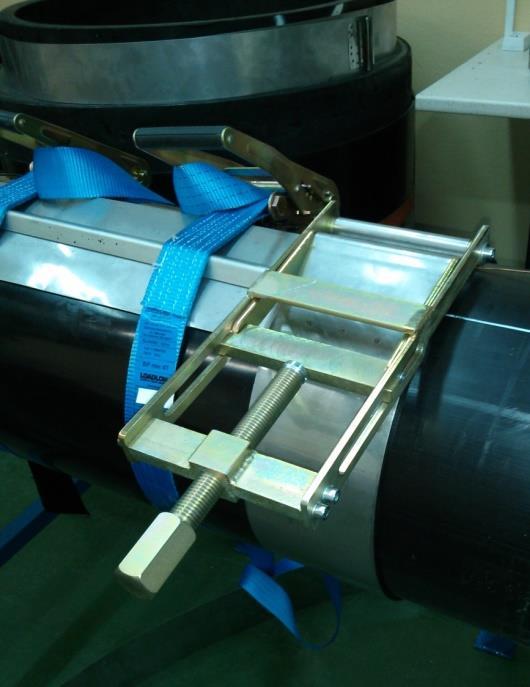

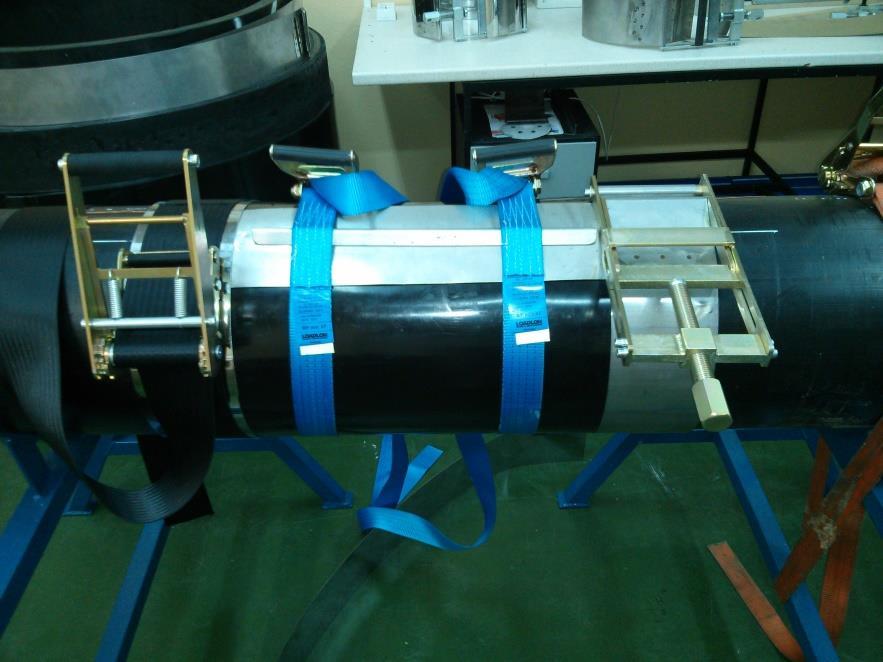

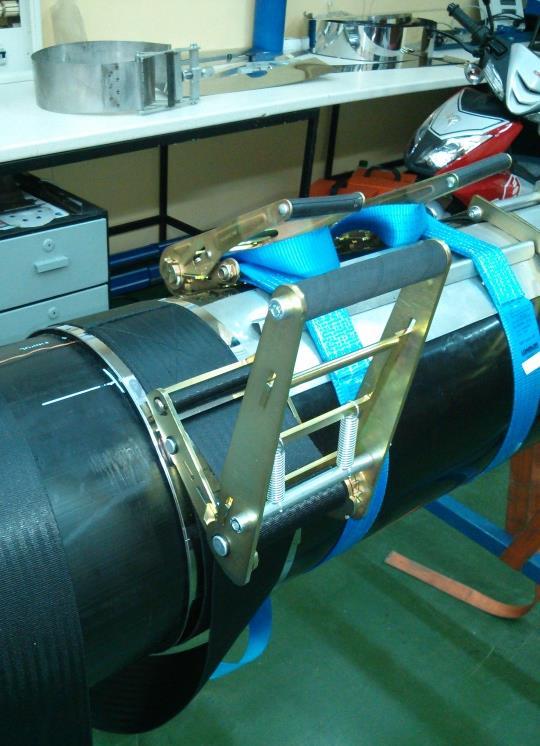

12 Akcesoria montażowe uniwersalny zestaw montażowy UZM z pasem parcianym metalowe opaski montażowe obwodowe OP z klamrą UKM pozostałe akcesoria

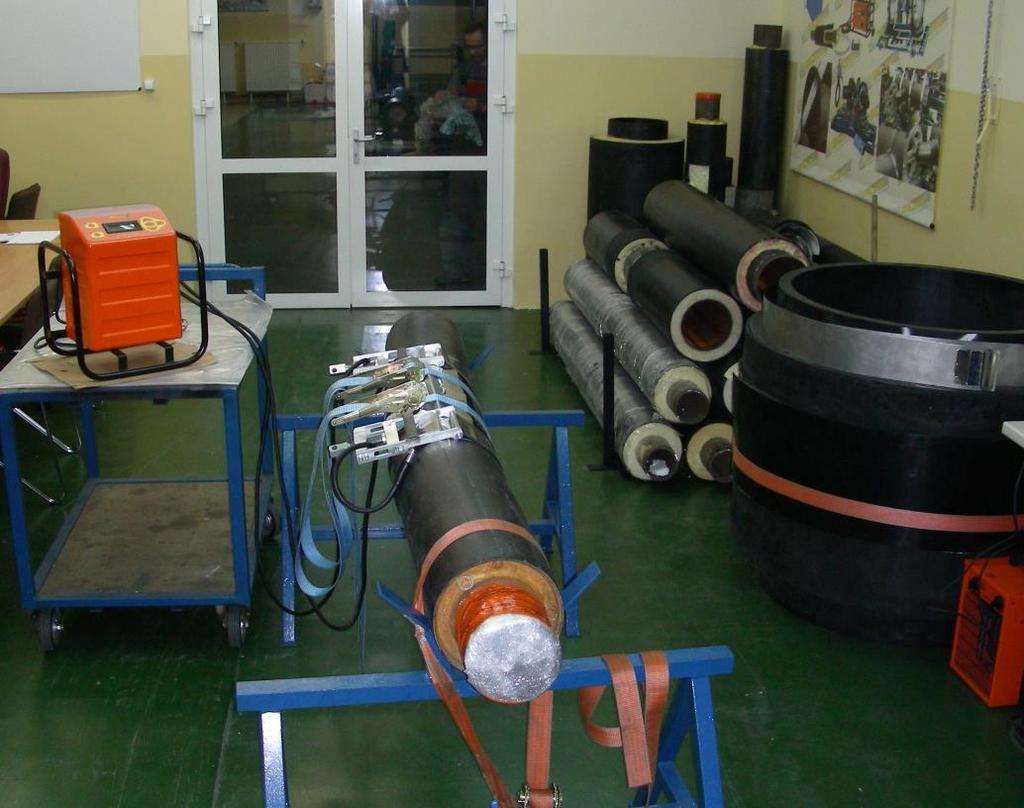

13 Prezentacje i szkolenia wyselekcjonowana baza serwisów nadzór nad firmami instalacyjnymi spotkania robocze w celu rozwiązywania nietypowych sytuacji współpraca terenowa

14

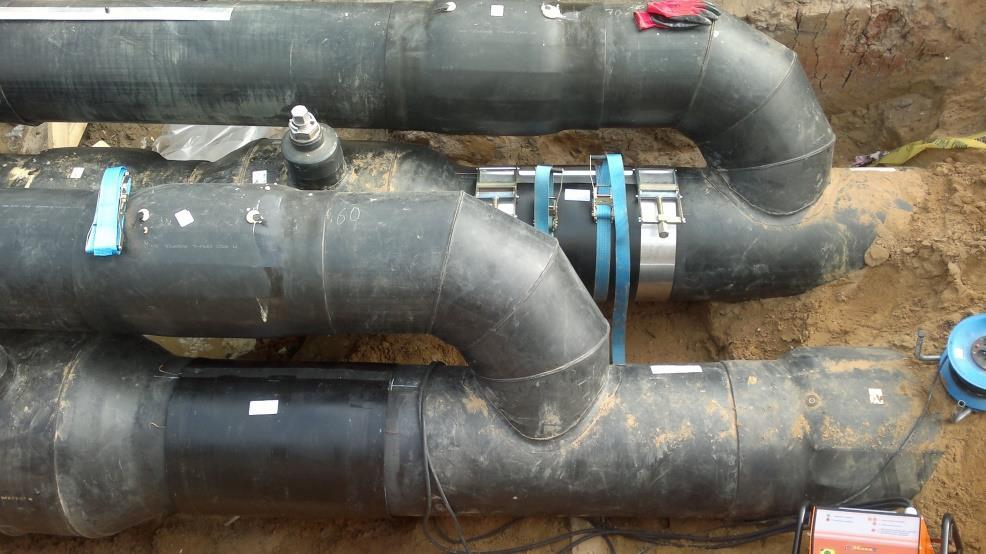

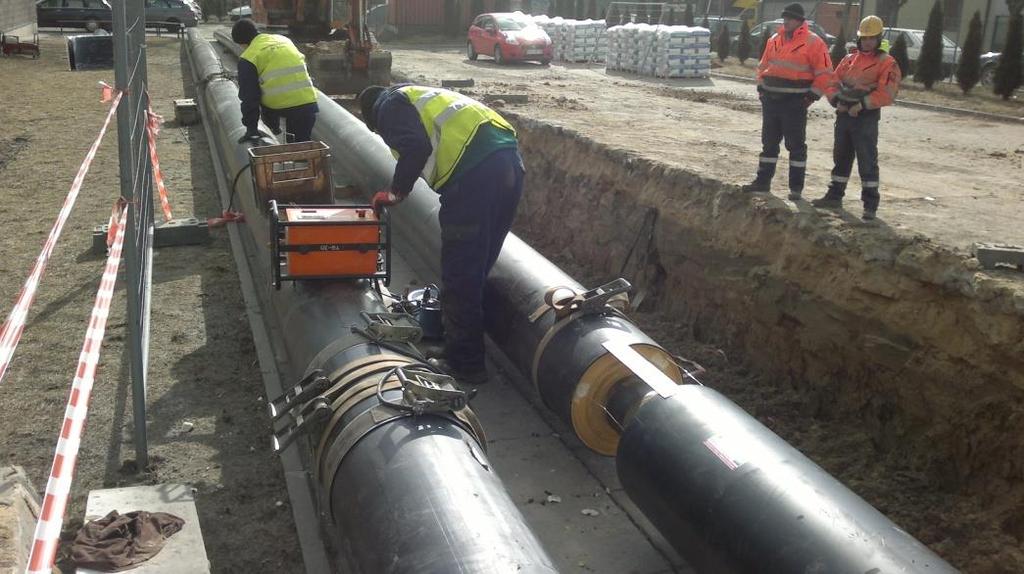

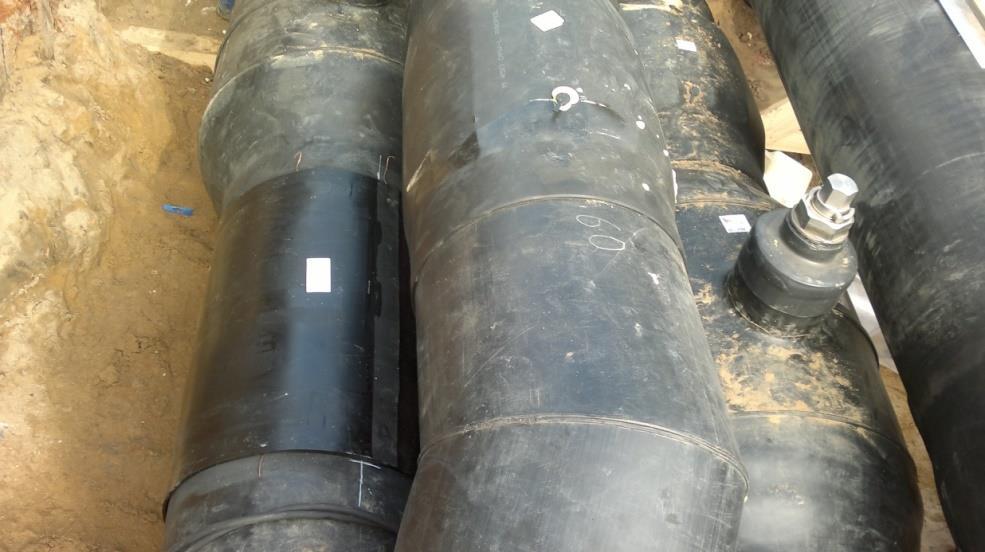

15 Zalety muf KmT na budowie

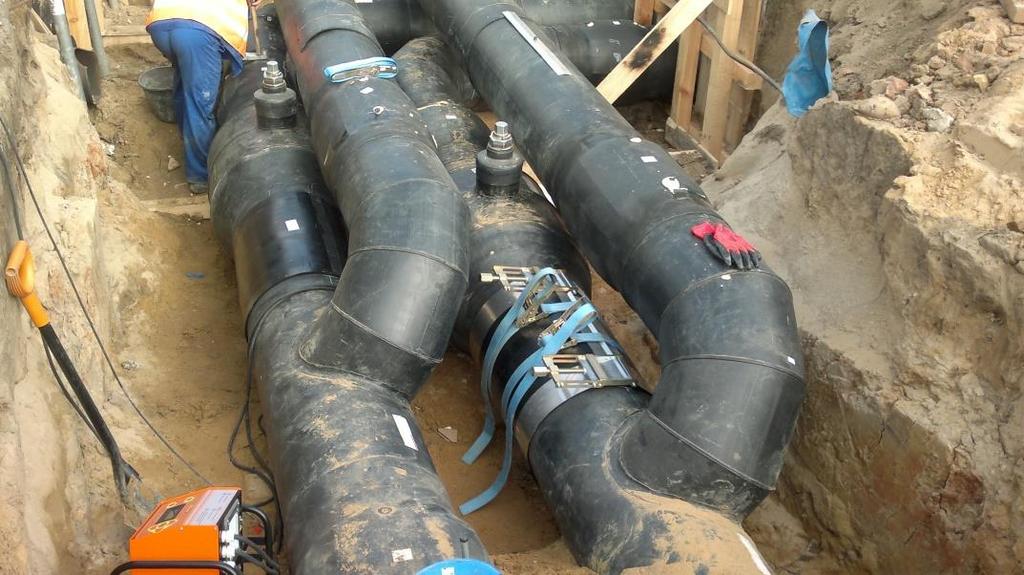

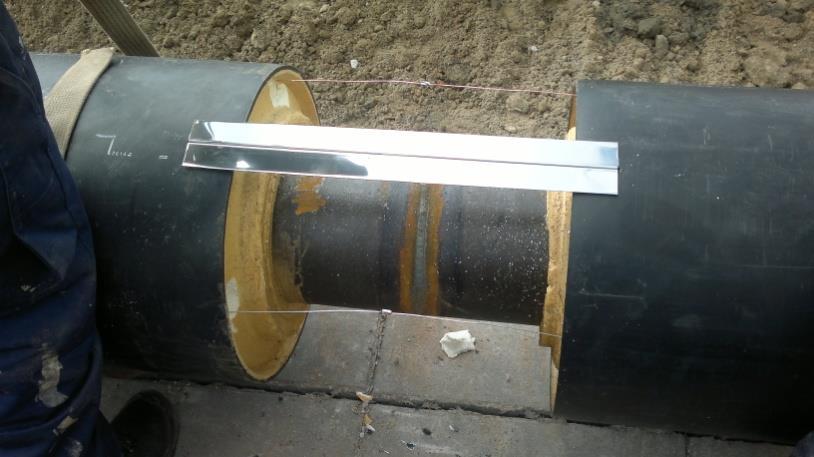

16 Sytuacje w których montaż muf tulejowych termokurczliwych jest niemożliwy

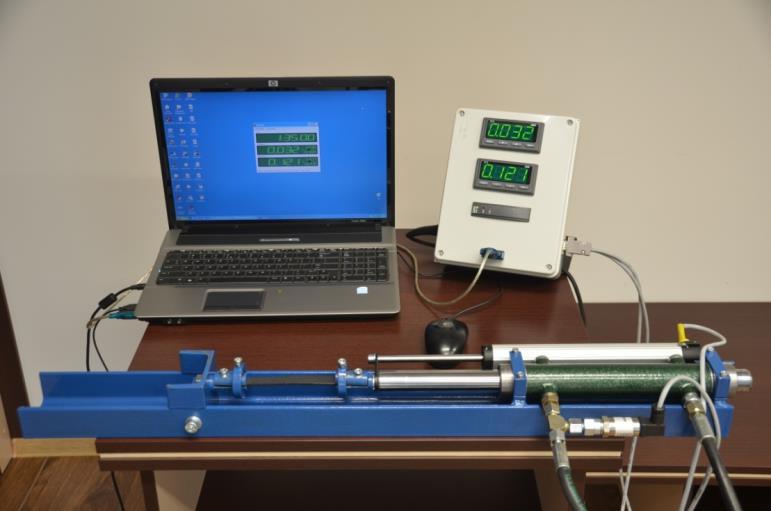

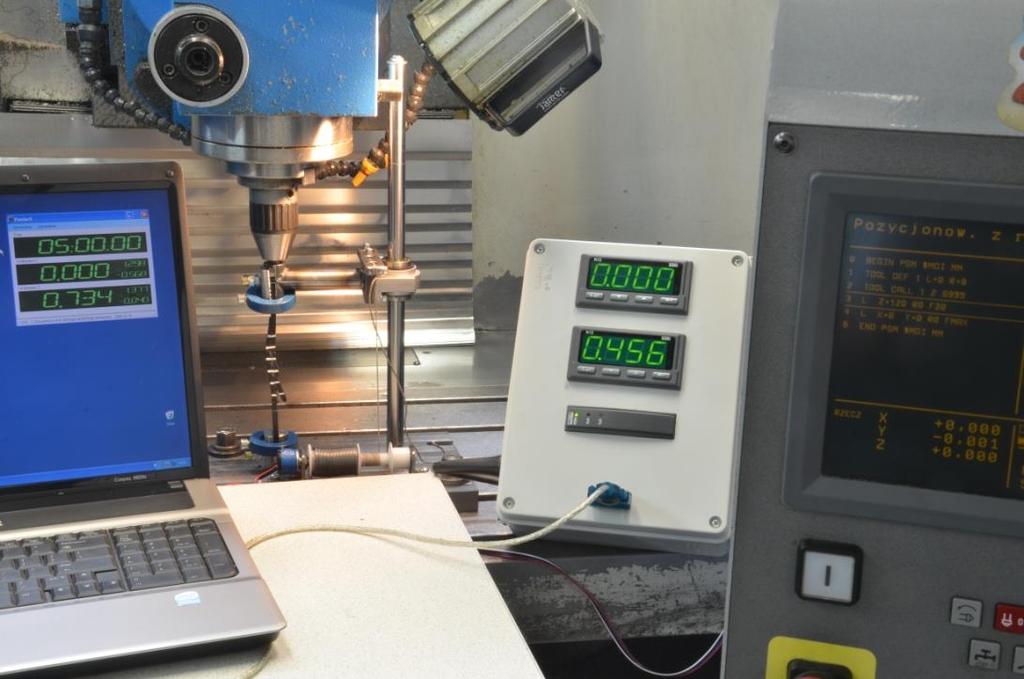

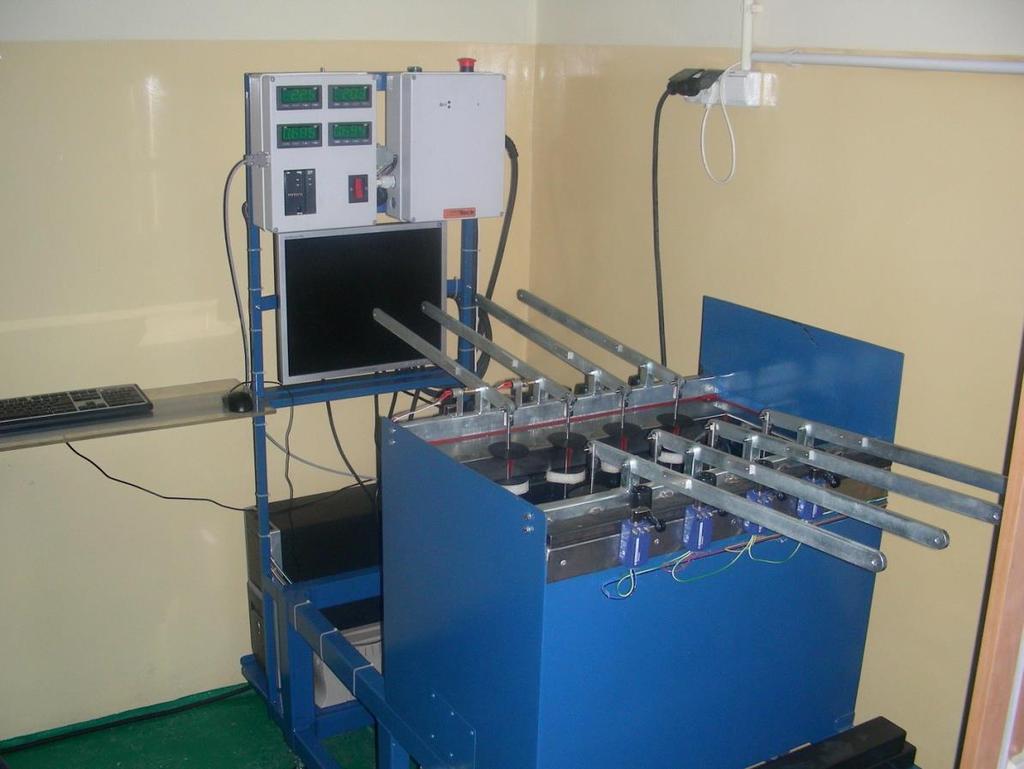

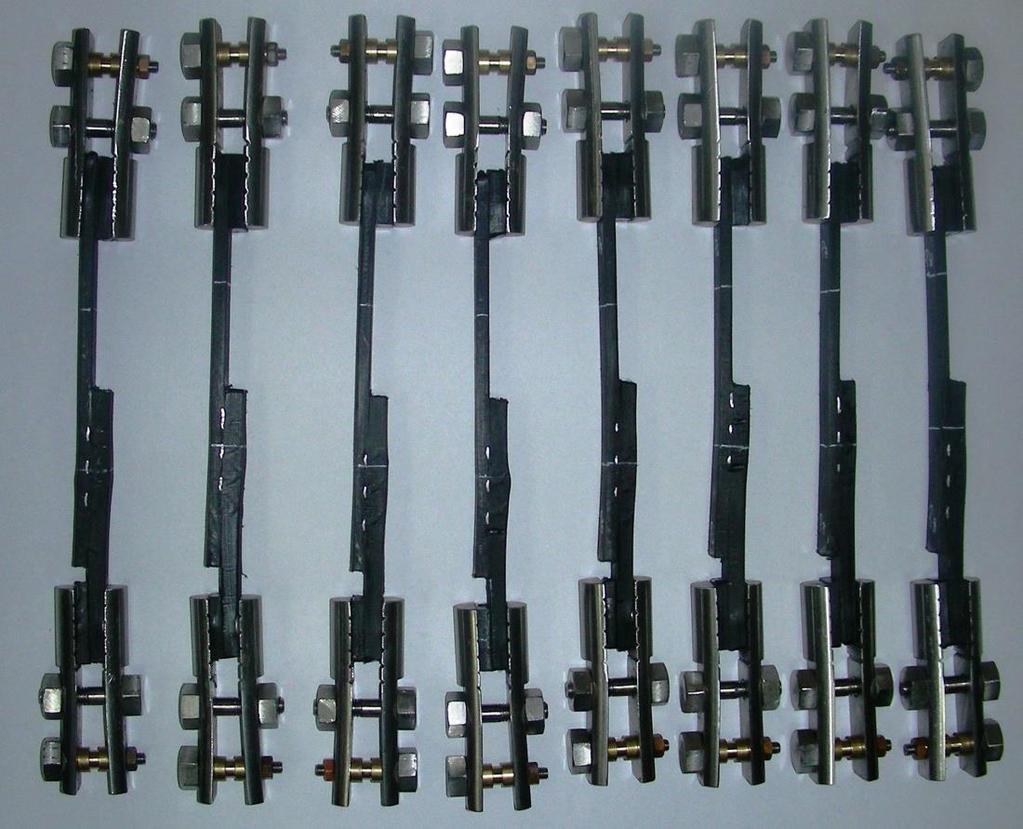

17 Badania w laboratorium KmT

18

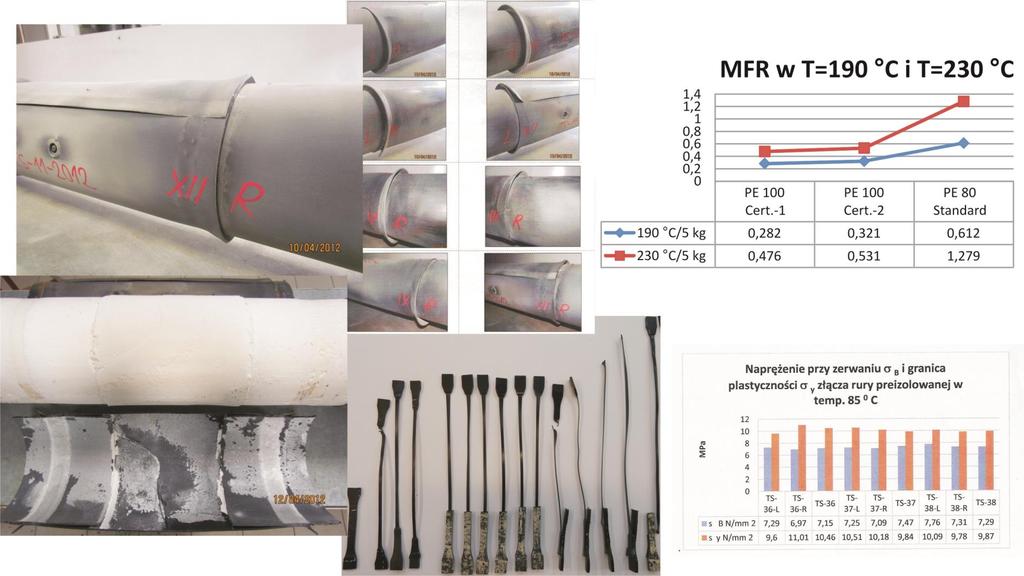

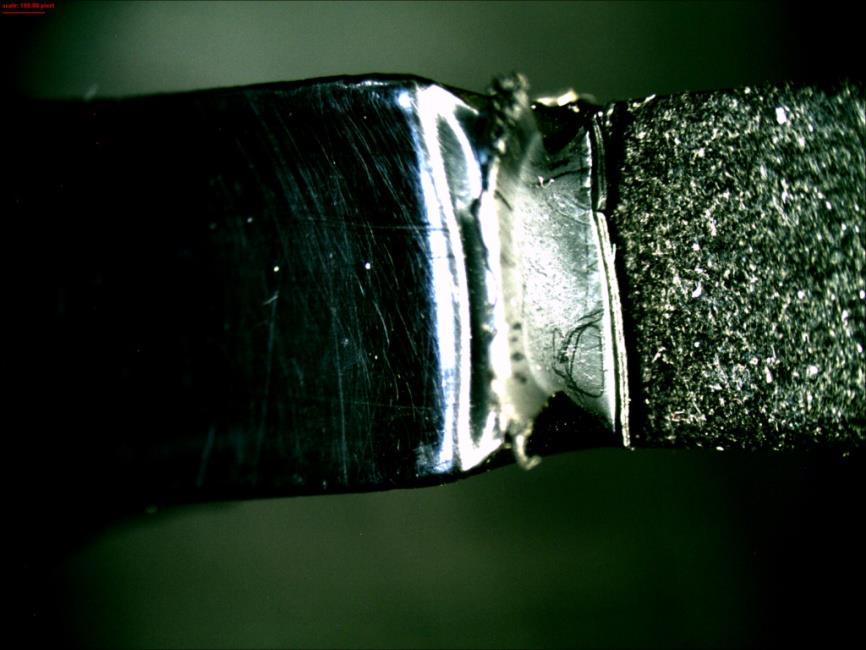

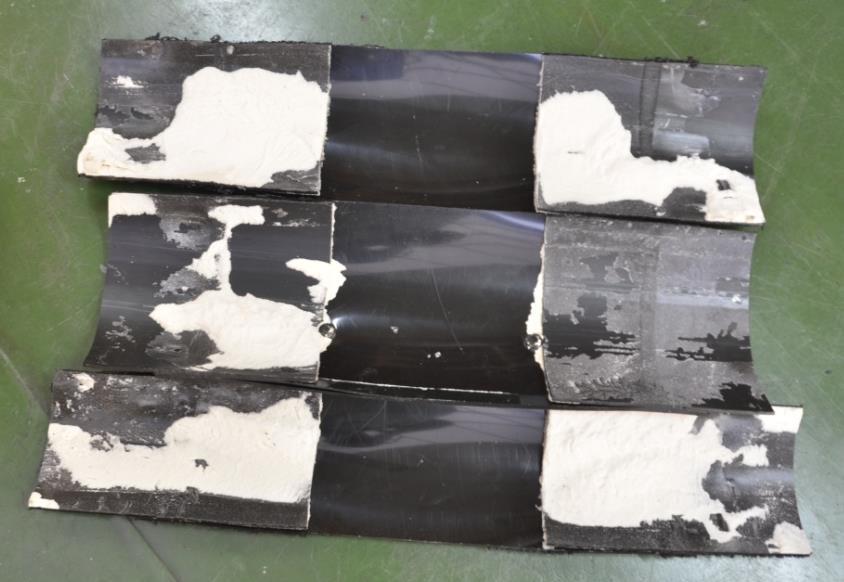

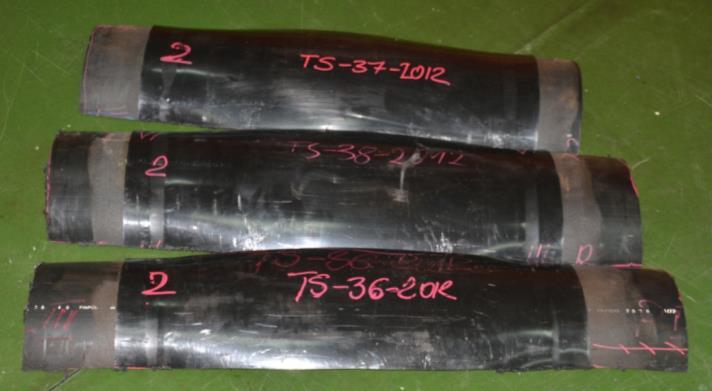

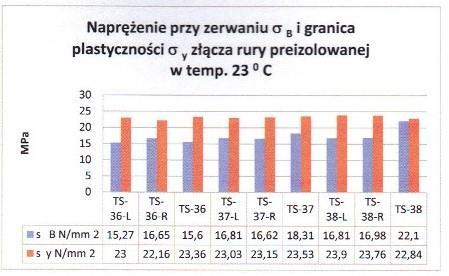

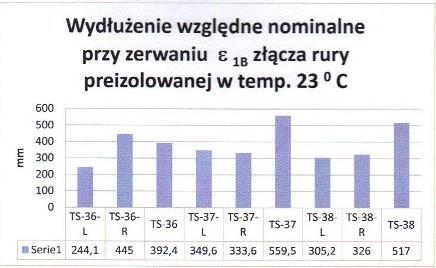

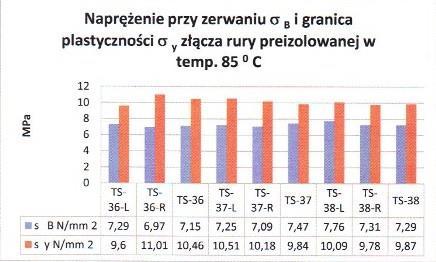

19 Badania w Laboratoriach akredytowanych oraz na Politechnice Wrocławskiej

20

21 g/10 min Wyniki badania MFR 1,4 1,2 0,8 1 0,6 0,4 0,2 0 PE 100 Izocon PE 100 EA PE 80 Izocon C/5 kg 0,282 0,321 0, C/5 kg 0,476 0,531 1,279

22 Badania w skrzyni z piaskiem w Dalkia Heat-Tech Center

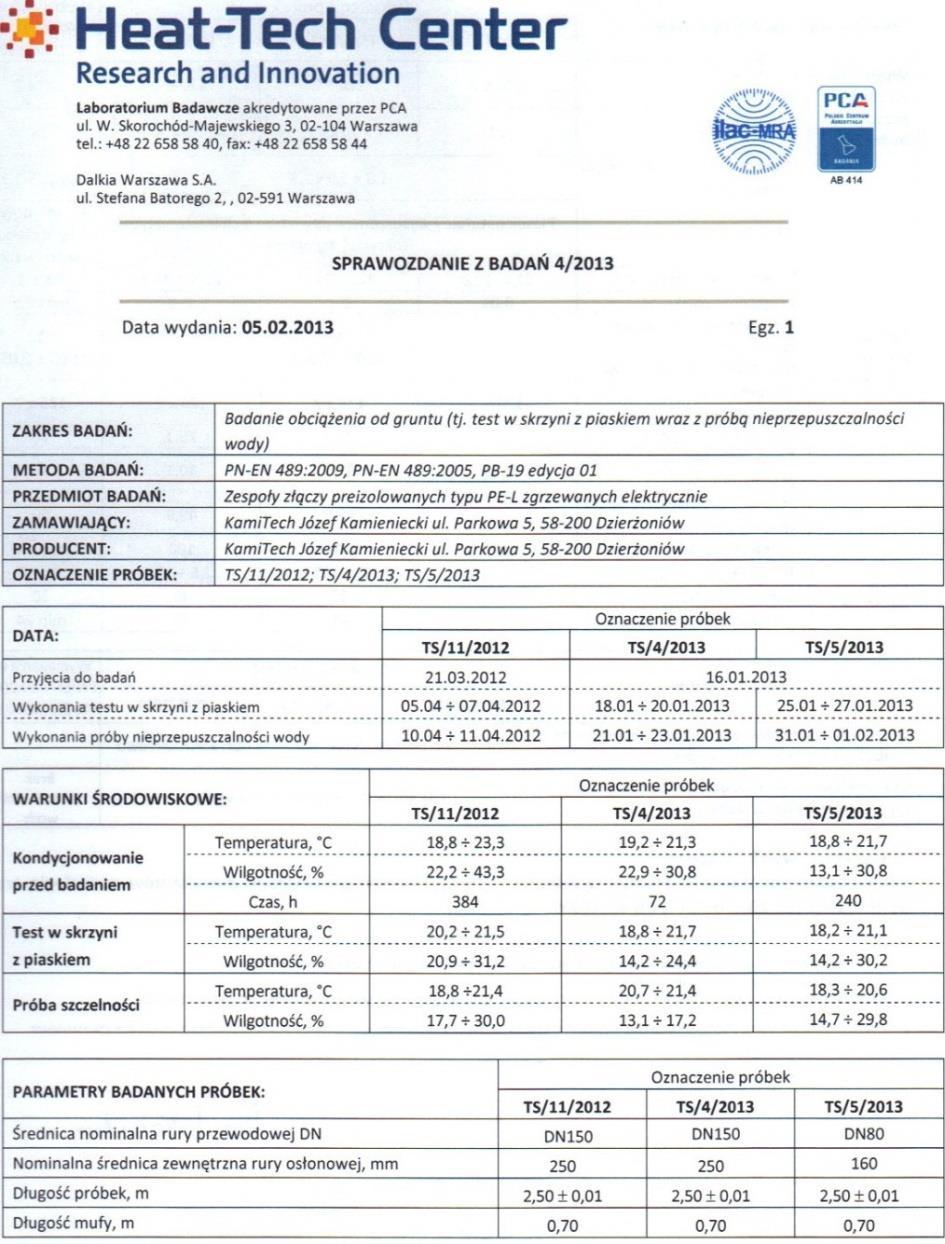

23 Sprawozdanie z badań w skrzyni z piaskiem wg. PN-EN 489:2005

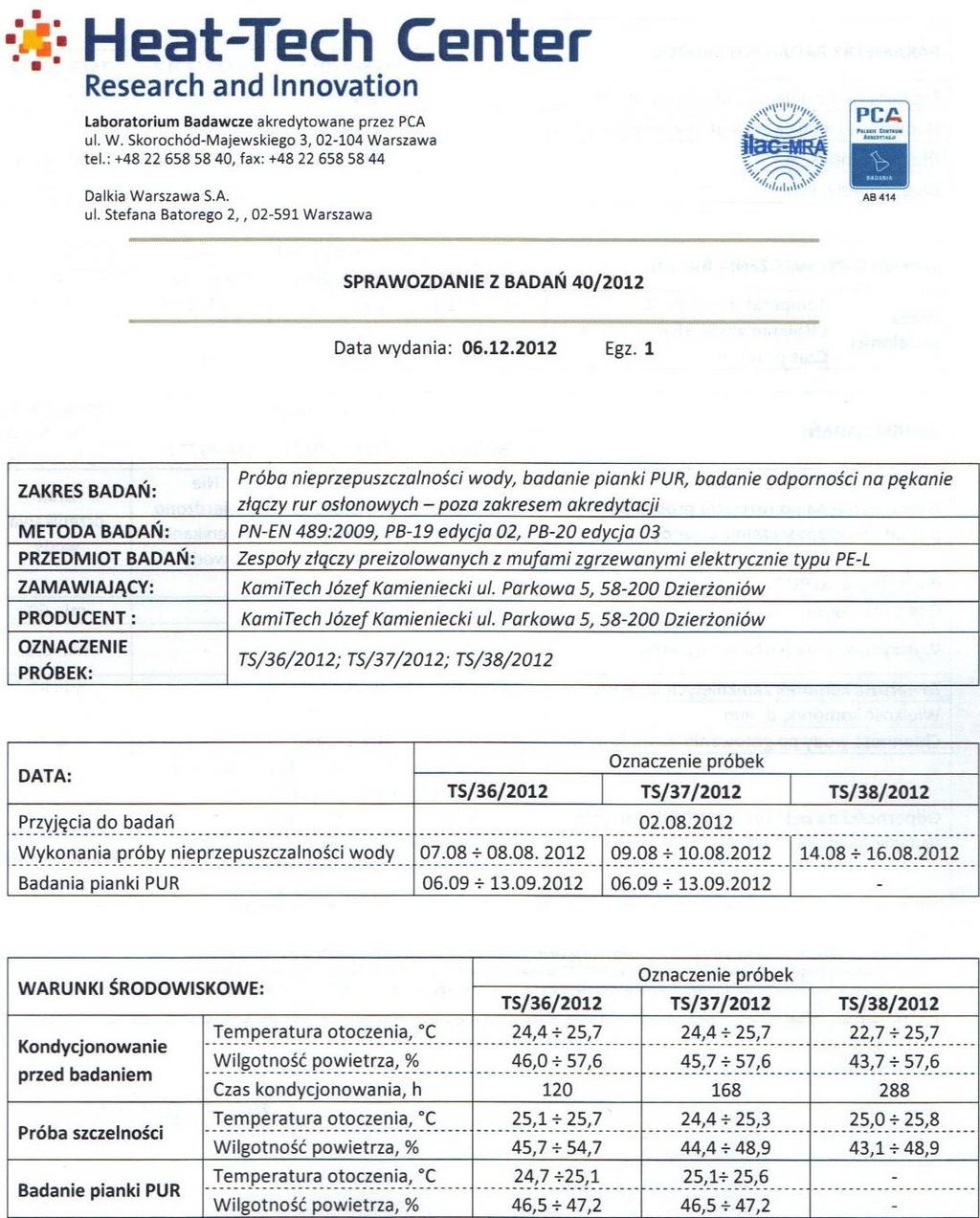

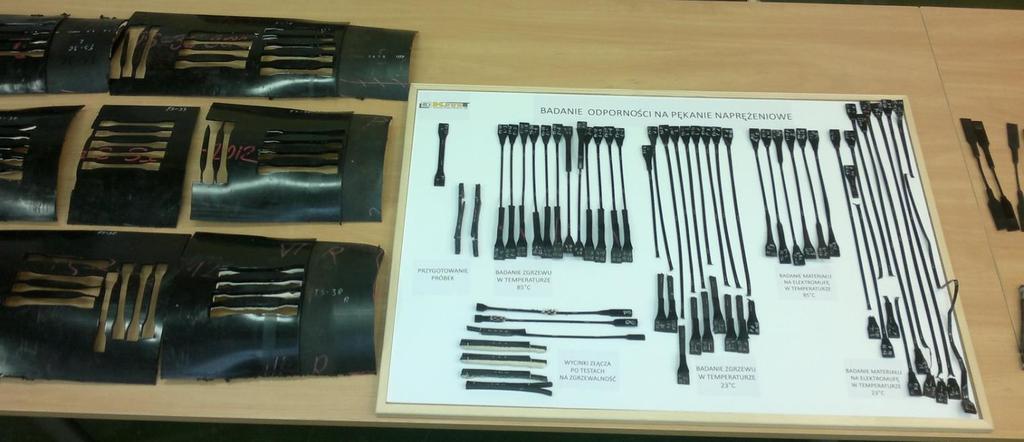

24 Sprawozdanie z badań na pękanie (działania karbu) wg. PN-EN 489:2009

25 W nowoczesnych sieciach ciepłowniczych rury osłonowe są wykonane z wysokiej jakości polietylenu o podwyższonej odporności na propagację pęknięć. Stosowanie szczelnych połączeń jest gwarancją bezawaryjnej pracy takiej sieci. Zgrzewanie jest jedyną metodą zapewniającą uszczelnienie zespoleń o wytrzymałości większej od wytrzymałości rodzimej rury. wyłącznie proces zgrzewania może być przedstawiony w formie prezentacji graficznej obrazującej zachowanie się materiałów w procesie łączenia (zgrzewania). Elektromufy KamiTech w połączeniu ze zgrzewarkami elektrooporowymi KmT 2k8P zapewniają pełną automatyzację procesu zgrzewania. wszystkie parametry procesu mogą być przeniesione do komputera w postaci szyfrowanych, nieedytowalnych protokołów. Oprogramowanie KmT umożliwia zaprezentowanie danych w postaci graficznego wykresu rozkładu temperatury w złączu podczas procesu zgrzewania. technologia montażu i zgrzewania nie wymaga specjalistycznej wiedzy jedynie przeszkolenia. faza wstępnego podgrzewania, oryginalne akcesoria montażowe i technologia KmT umożliwiają montaż muf na rurociągach z błędami montażowymi (ukosowanie) nawet powyżej 8, a także pozwalają na poprawienie ułożenia mufy przed zasadniczym procesem zgrzewania. zgrzewanie jest jedyną technologią rejestrującą przebieg procesu i umożliwiającą wygenerowanie elektronicznej dokumentacji powykonawczej z pełnym obrazem przebiegu procesu zgrzewania (nawet po upływie wielu lat od zakończenia prac montażowych).
