1 VEOLIA ENERGIA WARSZAWA S.A Dyrekcja Inżynierii Dział Badań i Standardów WYMAGANIA TECHNICZNE ORAZ SPECYFIKACJA TECHNICZNA DLA RUR I ELEMENTÓW PREIZOLOWANYCH W PŁASZCZU OSŁONOWYM HDPE UKŁADANYCH BEZPOŚREDNIO W GRUNCIE PRZEZNACZONYCH DO BUDOWY PODZIEMNYCH WODNYCH WYSOKOPARAMETROWYCH RUROCIĄGÓW W WARSZAWSKIM SYSTEMIE CIEPŁOWNICZYM Wersja ZIT, styczeń 2018 Warszawa, styczeń 2018

2 KARTA ZMIAN Wersja Wprowadzona zmiana Strona Luty 2017 Zmieniono zapisy Strona 5 Luty 2017 Usunięto zapisy Strona 5, strona 6 Luty 2017 Usunięto zapis Strona 25 Listopad 2017 Wprowadzono nowe zapisy Strona 24 Styczeń 2018 Zapis Krajowa Deklaracja Zgodności zastąpiono zapisem Krajowa Deklaracja Właściwości Użytkowych Strona 23 strona 2/ wersja ZIT styczeń 2018

3 SPIS TREŚCI 1. Zakres Parametry wody sieciowej w w.s.c Wymagania techniczne RURY STALOWE PŁASZCZ OSŁONOWY IZOLACJA ZE SZTYWNEJ PIANKI POLIURETANOWEJ ZESPÓŁ RUROWY IZOLOWANIE POŁĄCZEŃ SPAWANYCH SYSTEM SYGNALIZACYJNO-ALARMOWY ARMATURA ZESPOŁY KSZTAŁTEK (ŁUKI, TRÓJNIKI, PODPORY STAŁE, ZWĘŻKI) MATERIAŁY USZCZELNIAJĄCE I MONTAŻOWE KOMPENSATORY Specyfikacja techniczna Normy powołane ZAŁĄCZNIK 1 WYMAGANIA DLA PRZEWODOWYCH RUR STALOWYCH ZAŁĄCZNIK 2 WYMIARY PŁASZCZA OSŁONOWEGO ZAŁĄCZNIK 3 WYMAGANIA I METODY BADAŃ IZOLACJI Z PIANKI POLIURETANOWEJ ZAŁĄCZNIK 4 WYMAGANIA I METODY BADAŃ PREIZOLOWANEGO ZESPOŁU RUROWEGO ZAŁĄCZNIK 5 SCHEMATY UŁOŻENIA PRZEWODÓW ALARMOWYCH W RURACH DN ZAŁĄCZNIK 6 ŚREDNICE ODWODNIEŃ I ODPOWIETRZEŃ W ZALEŻNOŚCI OD DN RUROCIĄGU ZAŁĄCZNIK 7 RODZAJE OSIOWYCH KOMPENSATORÓW MIESZKOWYCH STOSOWANYCH W W.S.C ZAŁĄCZNIK 8 WYKAZ DOKUMENTÓW WYMAGANYCH PRZY SKŁADANIU OFERT ZAŁĄCZNIK 9 WYKAZ DOKUMENTÓW WYMAGANYCH PRZY DOSTAWACH MATERIAŁÓW PREIZOLOWANYCH25 strona 3/ wersja ZIT styczeń 2018

4 1. Zakres Opracowanie obejmuje szczegółowe wymagania techniczne oraz specyfikację techniczną dla rur i elementów preizolowanych w płaszczu osłonowym HDPE przeznaczonych do budowy podziemnych wysokoparametrowych rurociągów warszawskiego systemu ciepłowniczego (w.s.c.) układanych bezpośrednio w gruncie 2. Parametry wody sieciowej w w.s.c. 2.1 Robocze parametry wody sieciowej w węzłach cieplnych i rurociągach wysokoparametrowych w.s.c. wynoszą: ciśnienie p r w = 1,6 MPa temperatura zasilanie t r w z = 119 C temperatura powrót t r w p = 59 C 2.2 Z uwagi na możliwość przekroczenia roboczej temperatury wody sieciowej w rurociągach zasilających średniodobowo o 5 C, armaturę i urządzenia w węzłach cieplnych i w rurociągach ciepłowniczych wysokoparametrowych pod względem wytrzymałościowym należy dobierać/ projektować dla temperatury t r w z max = 124 C przy ciśnieniu 1,6 MPa. Warunki na obydwa parametry muszą być spełnione równocześnie. 3. Wymagania techniczne 3.1. Rury stalowe odcinek rury stalowej (o długości 6, 8, 12, 16 m) stosowany do prefabrykacji nie może zawierać połączeń (obwodowych): spawanych, gwintowanych, kołnierzowych i innych, stan powierzchni rur przed zaizolowaniem powinien odpowiadać wymaganiom PN-EN 253 p oraz stopniom czystości A, B lub C wg PN-EN ISO , grubości ścianek oraz wymagania dotyczące wykonania stalowych rur przewodowych 3.2. Płaszcz osłonowy przeznaczonych do stosowania w w.s.c. przedstawiono w załączniku 1, materiałem podstawowym, z którego wykonywany jest płaszcz osłonowy, ma być polietylen, spełniający wymagania podane w PN-EN 253 p , właściwości i metody badań płaszcza osłonowego zgodne z wymaganiami PN-EN 253 p , nominalne średnice zewnętrzne i minimalne grubości ścianek płaszcza osłonowego określone są w PN-EN 253 p tabela 5, nominalne średnice zewnętrzne i minimalne grubości ścianek płaszcza osłonowego w zależności od średnicy nominalnej i średnicy zewnętrznej rury przewodowej przedstawiono w załączniku Izolacja ze sztywnej pianki poliuretanowej izolację stanowi sztywna pianka poliuretanowa (PUR), spełniająca wymagania PN-EN 253 p. 4.4, o właściwościach określonych w załączniku 3, środek porotwórczy, pozwalający na zachowanie przyjętych metod przetwarzania systemów poliuretanowych, powinien być substancją czystą ekologicznie, mającą zerowe oddziaływanie na warstwę ozonową (posiadający zerowy potencjał niszczenia warstwy ozonowej: ODP= 0), strona 4/ wersja ZIT styczeń 2018

5 grubość izolacji na rurociągu powrotnym ma być taka sama, jak na rurociągu zasilającym Zespół rurowy spełniający wymagania PN-EN 253 p. 4.5, zgodnie z załącznikiem Izolowanie połączeń spawanych Złącze (kompletna konstrukcja połączenia pomiędzy sąsiednimi odcinkami rur oraz kształtkami preizolowanymi) ma spełniać wymagania normy PN-EN 489:2009. Badania typu, potwierdzające spełnienie wymagań normy, mają być przeprowadzone w akredytowanym laboratorium badawczym. Badania typu uwzględniają: badanie obciążenia od gruntu wraz z próbą nieprzepuszczalności wody przeprowadzone na co najmniej 3 mufach jednego typu Po badaniu złącza mają być szczelne. badanie izolacji z co najmniej dwóch złączy: gęstości, wytrzymałości na ściskanie w kierunku promieniowym, chłonności wody po gotowaniu, udziału komórek zamkniętych, wymiaru komórek, Własności pianki mają spełniać wymagania normy PN-EN 489:2009. badanie odporności na pękanie wg PN-EN 253 oraz ISO 16770, w przypadku muf zgrzewanych elektrycznie. Czas do zerwania próbek nie powinien być krótszy niż 300 godzin. Materiał muf zgrzewanych elektrycznie ma być poddany badaniom wykonanym zgodnie z PN-EN 253+A2:2015: p składu, p wskaźnika szybkości płynięcia. Do zabezpieczania izolacji na połączeniach spawanych dla rurociągów DN32 DN350 należy stosować mufy termokurczliwe z polietylenu wysokiej gęstości HDPE sieciowane radiacyjnie na całej długości (za wyjątkiem miejsc umożliwiających wgrzewanie korków), z klejem i mastyką uszczelniającą lub jednolitą masą adhezyjno uszczelniającą. Osłonę izolacji na połączeniach spawanych dla nominalnych średnic rur przewodowych DN 400 mają stanowić mufy zgrzewane elektrycznie. Zabezpieczeniem otworów montażowych w mufach mają być stożkowe korki wtapiane wykonane z PEHD. Z uwagi na jakość wyrobów/ pianki PUR w złączu nie dopuszcza się do stosowania muf: składanych metalowych, nasuwkowych sieciowanych w inny sposób, niż radiacyjnie, nasuwkowych termokurczliwych niesieciowanych zgrzewanych elektrycznie, bez względu na średnicę - z jednym otworem montażowym. Izolowanie połączeń spawanych musi odbywać się poprzez mechaniczne wtryśnięcie pianki PUR w obszar pomiędzy mufą i stalową rurą przewodową System sygnalizacyjno-alarmowy Elementy systemu nadzoru mają spełniać wymagania normy PN-EN W systemach alarmowych dla rur preizolowanych układanych w gruncie, jako stan awaryjny definiuje się: strona 5/ wersja ZIT styczeń 2018

6 zawilgocenie izolacji, zwarcie przewodu alarmowego z rurą stalową, przerwanie przewodu alarmowego. W w.s.c. stosowany jest system nadzoru typu rezystancyjnego, w którym lokalizacja awarii/ uszkodzenia oparta jest na pomiarze oporności, oparty jest na zjawisku zmiany oporności izolacji PUR pod wpływem jej zawilgocenia. Systemy wykrywania awarii można podzielić ze względu na rodzaj zastosowanych przyrządów kontrolnych: system niekontrolowany połączone przewody alarmowe w złączach izolacyjnych z wyprowadzeniem na zewnątrz w kilku miejscach (węzły, komory itp.) przewodach alarmowych i zamknięciu ich w puszkach celem umożliwienia okresowej kontroli za pomocą przenośnych urządzeń. W systemie tym pomiar stanu izolacji odbywa się okresowo - zgodnie z wytycznymi użytkownika sieci ciepłowniczej za pomocą przenośnych urządzeń kontrolnych. Pomiar miejsca wystąpienia awarii wykonać można za pomocą przenośnego reflektometru kablowego lub przenośnego lokalizatora. system kontrolowany lokalnie - system z zabudowanymi na stałe detektorami kontrolującymi na bieżąco stan izolacji i przewodów alarmowych, które wykrywają stany awaryjne bez ich umiejscowienia. Pomiar miejsca wystąpienia awarii wykonać można za pomocą przenośnego reflektometru kablowego przenośnego lokalizatora. system z zabudowanymi na stałe lokalizatorami kontrolującymi na bieżąco stan izolacji i przewodów alarmowych, które wykrywają stany awaryjne, ich rodzaj oraz lokalizują miejsce wystąpienia. System monitorowany centralnie ze zdalnym przesyłaniem danych pomiarowych. Jest to system z zabudowanymi na stałe detektorami lub lokalizatorami, które mają możliwość przesłania do jednostki centralnej informacji o stanie kontrolowanej sieci ciepłowniczej. W systemie rezystancyjnym w izolacji PUR umieszczone są w zależności od średnicy rury przewodowej jedna lub kilka par przewodów alarmowych: czujnikowy, niklowo-chromowy o średnicy 0,5 mm i stałej oporności 5,7Ω/m, w czerwonej izolacji teflonowej z perforacją, co 15 mm, powrotny, miedziany o średnicy 0,8 mm i stałej oporności 0,036Ω/m, w zielonej izolacji teflonowej. Liczba i rozmieszczenie par przewodów zależą od średnicy nominalnej rurociągu (elementu) preizolowanego: DN para przewodów sygnalizacyjno alarmowych, w rozstawie za dziesięć druga, 500 DN pary przewodów sygnalizacyjno alarmowych, w rozstawie na obwodzie, co 180, 800 DN pary przewodów sygnalizacyjno alarmowych, DN > pary przewodów sygnalizacyjno alarmowych. Schematy ułożenia przewodów alarmowych w rurach preizolowanych 800 DN 1000 oraz DN>1000 przedstawiono w załączniku 5. strona 6/ wersja ZIT styczeń 2018

7 Schematy pętli pomiarowej na prostym odcinku rurociągu i na odcinku z odgałęzieniem przedstawiono w załączniku 5. W systemie rezystancyjnym zawilgocenie izolacji powyżej dopuszczalnej wartości powoduje podział kanału pomiarowego o znanej oporności (równej oporności przewodu czujnikowego od punktu pomiaru do końca R) na dwa odcinki do początku do miejsca wystąpienia wilgoci R1 i od miejsca wystąpienia zawilgocenia do końca przewodu R2 (gdzie: R=R1+R2). Lokalizacja awarii następuje poprzez określenie w procentach odległości od punktu pomiarowego miejsca wystąpienia zawilgocenia (oporność tego odcinka wynosi R1) do długości całego odcinka pomiarowego (R1+R2) Armatura Wymagania szczegółowe dot. armatury przemysłowej stosowanej w rurociągach w.s.c: z końcówkami do spawania wykonanymi ze stali niestopowych niskowęglowych, o średnicach i grubościach ścianek podanych w załączniku 1, szczegółowe wymagania dot. armatury zawarte są w opracowaniach: Wymagania techniczne dla armatury zaporowej/ regulującej stosowanej w wysokoparametrowych rurociągach wodnych Wymagania techniczne oraz specyfikacja techniczna dla przepustnic zaporowo - regulujących DN 200 przeznaczonych do montażu w wysokoparametrowych rurociągach wodnych warszawskiego systemu ciepłowniczego (w.s.c.) Wymagania techniczne oraz specyfikacja techniczna dla kurków kulowych zaporowych DN 500 przeznaczonych do montażu w wysokoparametrowych rurociągach wodnych warszawskiego systemu ciepłowniczego (w.s.c.) W rurociągach: DN 600 zalecane jest stosowanie przepustnic zaporowych: z wielowarstwową uszczelką lamelową, z siedliskiem, obrzeżem dysku i trzpieniem napędowym wykonanym ze stali odpornej na korozję, odpornych na różnicę ciśnień przy zamykaniu i otwieraniu p = 1,6 MPa, z możliwością dławienia przepływu oraz zasilania z obu stron. 200 DN 500 zalecane jest stosowanie kurków kulowych lub przepustnic zaporowych z uszczelką lamelową, DN 150 zalecane jest stosowanie kurków kulowych: trzpień napędowy stal odporna na korozję, element odcinający (kula) stal odporna na korozję, uszczelka kuli teflon z dodatkiem węgla (20%), elementy podtrzymujące uszczelkę (podparcie uszczelki): pierścienie podtrzymujące stal odporna na korozję, sprężyny talerzowe stal sprężynowa Armatura odcinająca DN 125 ma być wyposażona w napęd ręczny z przekładnią mechaniczną, W rurociągach preizolowanych: DN 200 należy stosować armaturę odcinającą niepreizolowaną, DN < 200 należy stosować armaturę odcinającą preizolowaną Armatura preizolowana ma być wykonana zgodnie z PN-EN Armatura odcinająca w odwodnieniach i odpowietrzeniach: strona 7/ wersja ZIT styczeń 2018

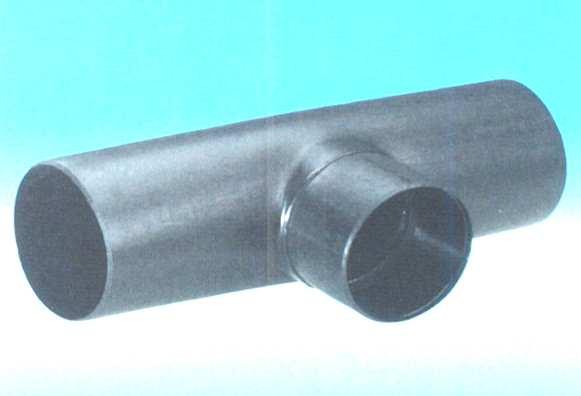

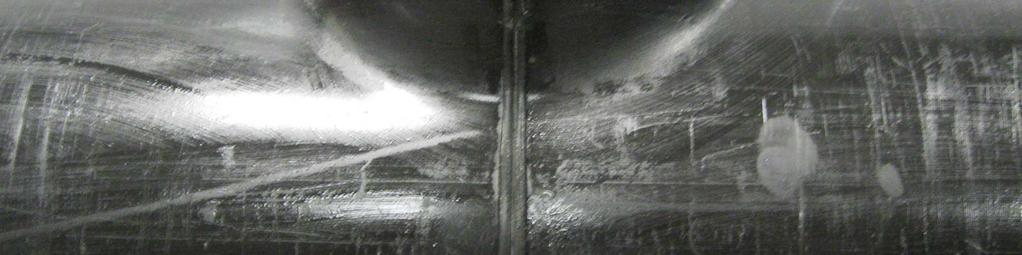

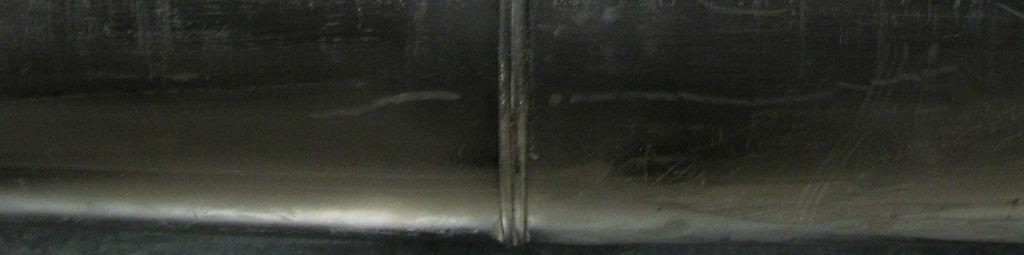

8 średnice odwodnień i odpowietrzeń (wraz z zalecanymi grubościami rur) w zależności od średnicy rurociągu głównego podano w załączniku 6, korpus armatury odcinającej poza preizolacją montowanej w studzienkach ma być wykonany ze stali odpornej na korozję, zabrania się stosowania odwodnień tzw. górnych, nie należy stosować tzw. paneli odcinająco odpowietrzających (zblokowanej w jednym elemencie preizolowanym armatury odcinającej i odpowietrzenia) Osłonę paneli z armaturą odcinającą, paneli odwadniających oraz odpowietrzających powinny stanowić elementy HDPE z tzw. wyciąganą szyjką Elementy HDPE z tzw. wyciąganą szyjką 3.8. Zespoły kształtek (łuki, trójniki, podpory stałe, zwężki) wymagania i badania zgodnie z PN-EN 448, zaleca się, aby osłonę trójników stanowiły elementy HDPE z tzw. wyciąganą szyjką, przewodowa rura stalowa w gatunku określonym w załączniku 1, grubość ścianki stalowej kształtki (trójnika, łuku, zwężki) w żadnym miejscu nie może być mniejsza od minimalnej grubości ścianki prostej stalowej rury przewodowej łuki stalowe wykonanie łuków stalowych wg załącznika 1, Przed zaizolowaniem części stalowych zaleca się, aby w trakcie procesu produkcji elementów preizolowanych wykonać i udokumentować kontrolę: wzrokową ocenę powierzchni spoin 100 % spoin, dla elementów DN 350 badanie szczelności 100% spoin, kontrolę radiograficzną lub ultradźwiękową spoin doczołowych: min 5% dla rur przewodowych DN 125, min 10% dla rur przewodowych DN 350, 100% dla rur przewodowych DN 400. Jakość spoin powinna odpowiadać co najmniej poziomowi B według PN-EN ISO W przypadku trójników spawanych, zaleca się stosowanie na odgałęzieniu głównym nakładek wzmacniających zgodnie z PN-EN W przypadku trójników z wyciąganą szyjką zaleca się wykonanie trójnika z rury stalowej o minimalnej grubości o minimum jeden szereg większej niż grubość ścianki rurociągu głównego Materiały uszczelniające i montażowe wg specyfikacji producentów rur preizolowanych - uszczelnienia gazoszczelne do przejść przez ściany, manszety EPDM, płozy, uszczelki końcowe termokurczliwe, taśmy i opaski termokurczliwe. Taśmy i opaski termokurczliwe mają posiadać sprawozdanie z badań obciążenia od gruntu wg PN-EN 489:2009 strona 8/ wersja ZIT styczeń 2018

9 3.10. Kompensatory (załącznik 7) Kompensatory niepreizolowane przeznaczone do montażu w komorach ciepłowniczych kompensatory mają być wykonane zgodnie z PN-EN mieszki kompensatorów wielowarstwowe, wykonane ze stali austenitycznych X6CrNiTi18-10 (materiał ) lub X6CrNiMoTi (materiał ) wg PN-EN 10088, osłona wewnętrzna mieszka powinna być wykonana z takiego materiału, jak mieszek, osłona zewnętrzna mieszka ma być wykonana ze stali niestopowej niskowęglowej, z określonym naciągiem wstępnym, z końcówkami do spawania wykonanymi ze stali niestopowych niskowęglowych, o średnicach i grubościach ścianek podanych w załączniku 1, wytrzymałość zmęczeniowa mieszka kompensatora: min pełnych cykli pracy (nie dotyczy kompensatorów jednorazowych), szczegółowe wymagania dot. kompensatorów zawarte są w opracowaniu Wymagania techniczne dla osiowych kompensatorów mieszkowych przeznaczonych do montażu w rurociągach warszawskiego systemu ciepłowniczego (w.s.c.) Kompensatory preizolowane Kompensator preizolowany powinien być wykonany wg dokumentacji konstrukcyjnej producenta rur preizolowanych. Mieszek kompensatora powinien posiadać zabezpieczenie przed nadmiernym rozciągnięciem przekraczającym maksymalną zdolność kompensacyjną Kompensatory jednorazowe Kompensator jednorazowy powinien być wykonany zgodnie z wymogami normy PN-EN Konstrukcja kompensatora jednorazowego powinna po jego zaspawaniu pozwolić na przeniesienie naprężeń ściskających i rozciągających o wartościach identycznych jak dla prostych odcinkach rur prostych. Kompensator jednorazowy powinien być wykonany wg dokumentacji konstrukcyjnej producenta rur preizolowanych. strona 9/ wersja ZIT styczeń 2018

10 4. Specyfikacja techniczna Specyfikacja obejmuje wymagania formalne przy składaniu ofert oraz przy dostawach w ramach przetargów organizowanych przez Veolia Energia Warszawa S.A., na zakup rur i elementów preizolowanych w płaszczu osłonowym HDPE, przeznaczonych do stosowania w warszawskim systemie ciepłowniczym 4.1. Oferent jest zobowiązany do dostarczenia rur i elementów preizolowanych wykonanych zgodnie z Wymaganiami technicznymi określonymi w p Wykaz dokumentów wymaganych przy składaniu oferty na zakup rur i elementów preizolowanych przedstawiono w Załączniku Wykaz dokumentów wymaganych wraz z dostawą materiałów preizolowanych przedstawiono w Załączniku Badania i kontrola Dostawca/Producent jest zobowiązany do powiadomienia Zamawiającego o rozpoczęciu produkcji Zamawiający zastrzega sobie prawo do: Prowadzenia inspekcji zewnętrznej u Producenta wg Załącznika D PN-EN 253:2009+A2:2015, tzn. kontroli zapisów wewnętrznych oraz certyfikatów, sprawdzenia metod pomiarowych, oceny zakresu i prawidłowości funkcjonowania kontroli jakości, wyrywkowych badań materiałów i wyrobów, na każdym etapie produkcji. Zespół kontrolny 2 3 osoby, przejazdy i pobyt u Producenta na koszt Dostawcy/ Producenta Odbioru jakościowego przed wysłaniem partii wyrobów do Zamawiającego. Zespół kontrolny 2 3 osoby, przejazdy i pobyt u Producenta na koszt Dostawcy/ Producenta Zlecenia badań do wskazanego przez siebie akredytowanego laboratorium badawczego próbek pobranych losowo z każdej partii wyrobów. Celem badań jest sprawdzenie wybranych własności wyrobów i porównanie wyników z wymaganiami określonymi w normie PN-EN 253:2009+A2:2015. Wykazanie niezgodności może skutkować dla Dostawcy/ Producenta: obciążeniem kosztami badań, odrzuceniem partii wyrobów W przypadku dostawy materiałów preizolowanych na rurociągi magistralne DN 400 w klasie projektowej C Zamawiający ma prawo wymagać od Oferenta wykonanie obliczeń kontrolnych statyki rurociągów ciepłowniczych. Obliczenia mają być wykonane zgodnie z wymaganiami normy PN-EN i zawierać ocenę stanu naprężeń ściskających w izolacji PUR na załamaniach kompensacyjnych i trójnikach, ocenę stanu naprężeń oraz przemieszczeń w newralgicznych punktach sieci (trójniki, łuki kompensacyjne itp.) oraz obliczenia stabilności konstrukcji liniowej. Dostawca jest zobowiązany do potwierdzenia możliwości wykonania w/w obliczeń poprzez załączenie do oferty przykładowych własnych obliczeń statycznych wykonanych dla sieci cieplnych o podobnych średnicach Elementy preizolowane mają być dostarczane w taki sposób, aby umożliwić rozładunek mechaniczny. Opakowanie nie podlega zwrotowi (dotyczy również palet). strona 10/ wersja ZIT styczeń 2018

11 5. Normy powołane 5.1 PN-EN 253+A2: Sieci ciepłownicze - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - Zespół rurowy ze stalowej rury przewodowej, izolacji cieplnej z poliuretanu i płaszcza osłonowego z polietylenu 5.2 PN-EN 448: Sieci ciepłownicze - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - Kształtki - zespoły ze stalowej rury przewodowej, izolacji cieplnej w poliuretanu i płaszcza osłonowego z polietylenu 5.3 PN-EN 488: Sieci ciepłownicze - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - Zespół armatury do stalowych rur przewodowych, z izolacją cieplną z poliuretanu i płaszczem osłonowym z polietylenu 5.4 PN-EN 489:2009 Sieci ciepłownicze - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - Zespół złącza stalowych rur przewodowych z izolacją cieplną z poliuretanu i płaszczem osłonowym z polietylenu 5.5 PN-EN 14419:2009 Sieci ciepłownicze -System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - System kontroli i sygnalizacji zagrożenia stanów awaryjnych 5.6 ISO 16770:2004 Plastics Determination of environment al stress cracking (ESC) of polyethylene Full notch creep test (FNCT) 5.7 PN-EN ISO 8497:1999 Izolacja cieplna - Określanie właściwości w zakresie przepływu ciepła w stanie ustalonym przez izolacje cieplne przewodów rurowych 5.8 PN-EN 10204:2006 Wyroby metalowe - Rodzaje dokumentów kontroli 5.9 PN-EN A1:2010 Projektowanie i montaż systemu preizolowanych rur zespolonych 5.10 PN-EN ISO :2008 Przygotowanie podłoży stalowych przed nakładaniem farb i podobnych produktów - Wzrokowa ocena czystości powierzchni - Część 1: Stopnie skorodowania i stopnie przygotowania niepokrytych podłoży stalowych oraz podłoży stalowych po całkowitym usunięciu wcześniej nałożonych powłok 5.11 PN-EN :2006 Wyroby metalowe - Rodzaje dokumentów kontroli 5.12 PN-EN 10220:2005 Rury stalowe bez szwu i ze szwem - Wymiary i masy na jednostkę długości 5.13 PN-EN : Rury stalowe bez szwu do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 2: Rury ze stali niestopowych z określonymi własnościami w temperaturze podwyższonej 5.14 PN-EN :2004/A1:2006 Rury stalowe ze szwem do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 5: Rury ze stali niestopowych i stopowych spawane łukiem krytym z określonymi własnościami w temperaturze podwyższonej 5.15 PN-ISO 6761:1996 Rury stalowe - Przygotowanie końców rur i kształtek do spawania 5.16 PN-EN ISO 5817: Spawanie - Złącza spawane ze stali, niklu, tytanu i ich stopów (z wyjątkiem spawanych wiązką) - Poziomy jakości według niezgodności spawalniczych 5.17 PN-EN : Stale odporne na korozję - Część 1: Gatunki stali odpornych na korozję 5.18 PN-EN A1:2012 Metalowe mieszkowe złącza kompensacyjne do zastosowań ciśnieniowych 5.19 PN-EN :2012/A1: Rurociągi przemysłowe metalowe - Część 2: Materiały strona 11/ wersja ZIT styczeń 2018

12 Załącznik 1 Wymagania dla przewodowych rur stalowych 1. W zależności od średnicy nominalnej rurociągu, rury przewodowe stosowane w w.s.c. mają być wykonane ze stali niestopowych, z rur ze szwem według tabeli 1-1. Średnica nominalna DN Proces wytwarzania Gatunek stali Norma przedmiotowa Tabela 1-1. DN 50 Zgrzewanie elektryczne P235TR2 P235TR1 1 PN-EN :2004/A1:2006 Rury stalowe ze szwem do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 1: Rury ze stali niestopowych z określonymi własnościami w temperaturze pokojowej DN < 400 DN 400 Zgrzewanie elektryczne Spawanie łukiem krytym spoina spiralna P235GH P235GH PN-EN :2004/A1:2006 Rury stalowe ze szwem do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 2: Rury ze stali niestopowych i stopowych zgrzewane elektrycznie z określonymi własnościami w temperaturze podwyższonej PN-EN :2004/A1:2006 Rury stalowe ze szwem do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 5: Rury ze stali niestopowych i stopowych spawane łukiem krytym z określonymi własnościami w temperaturze podwyższonej 2. Dopuszcza się stosowanie rur ze stali P265GH 3. Dopuszcza się stosowanie rur przewodowych bez szwu ze stali P235GH wg PN-EN A2:2009 Rury stalowe bez szwu do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 2: Rury ze stali niestopowych z określonymi własnościami w temperaturze podwyższonej. 4. Średnice i grubości ścianek oraz masy stalowych rur przewodowych mają być zgodne z PN-EN 10220:2005 Rury stalowe bez szwu i ze szwem - Wymiary i masy na jednostkę długości. 5. Tolerancje grubości ścianek rur przewodowych mają być zgodne z normami przedmiotowymi: PN-EN : , PN-EN :2004/A1:2006, PN-EN :2004/A1:2006 oraz PN-EN :2004/A1: Zalecane grubości ścianek rur stalowych stosowanych w prostych odcinkach rur preizolowanych oraz przeznaczonych do montażu w węzłach cieplnych określono w tabeli 1-2 (kolumny 4, 5). 7. Dopuszcza się inne grubości ścianek w przypadkach uzasadnionych warunkami wytrzymałościowymi, lokalizacyjnymi oraz innymi podlegającymi indywidualnej ocenie na etapie opracowania projektów technicznych. 8. Oznaczenie rur przeznaczonych do budowy rurociągów w.s.c. powinno: zapewniać identyfikowalność pomiędzy wyrobem, a dokumentem kontroli, zawierać: wyszczególnienie materiału (powołanie dokumentu, oznaczenie materiału), nazwę lub znak producenta, stempel przedstawiciela kontroli zgodnie z PN-EN :2012 Rurociągi przemysłowe metalowe - Część 2: Materiały. 1 Pod warunkiem przeprowadzenia badań udarności, podobnie jak dla stali P235TR2 strona 12/ wersja ZIT styczeń 2018

13 Tabela 1-2. Grubość ścianki rury stalowej g, mm DN d z, mm DN < 400 DN 400 EN 253 (rury zgrzewane (rury spawane łukiem krytym elektrycznie) ze spoiną spiralną) , , ,9 2,0 2, ,7 2,3 3, ,4 2,6 3, ,3 2,6 3, ,3 2,9 3, ,1 2,9 3, ,9 3,2 3, ,3 3,6 3, ,7 3,6 3, ,3 4,0 4, ,1 4,5 4, ,0 5,0 5, ,9 5,6 5, ,6 5,6 5, ,4 6,3-6, ,0 6,3-6, ,0 6,3-6, ,0 7,1-7, ,0 8,0-8, ,0 8,8-8, ,0 10,0-10, ,0 11,0-11, ,0 12,5-12, ,0 12,5-14,2 9. Do budowy rurociągów w.s.c. należy stosować rury z ukosowanymi końcami zgodnie z PN-ISO 6761:1996 Rury stalowe - Przygotowanie końców rur i kształtek do spawania. 10. Grubość ścianki kształtki (trójnika, łuku, zwężki) w żadnym miejscu nie może być mniejsza od minimalnej grubości ścianki stalowej rury przewodowej określonej w tabeli Z.1.2 (kolumny 4, 5). 11. W przypadku: przejścia rurociągu (niepreizolowanego) przez komorę lub podporę stałą, instalacji odwadniających i odpowietrzających w komorach, miejsc wskazanych przez projektantów s.c. należy zawsze stosować rury o grubościach określonych w tabeli 1-3 (kolumny 3, 4). 12. Rury stalowe muszą posiadać świadectwo odbioru 3.1 wg PN-EN 10204:2006 Wyroby metalowe - Rodzaje dokumentów kontroli. 13. Rury przeznaczone do stosowania w w.s.c mają posiadać poświadczenie badania jakościowego wydane przez akredytowany podmiot. strona 13/ wersja ZIT styczeń 2018

14 Tabela 1-3. Grubość ścianki rury stalowej g, mm Zalecana długość sztangi DN d z, mm DN < 400 DN 400 preizolowanej (rury zgrzewane (rury spawane łukiem L, m elektrycznie) krytym ze spoiną spiralną) ,3 2, ,9 2, ,7 3, ,4 3, ,3 3, ,3 3, ,1 3, ,9 3, ,3 4,0-6, ,7 4,0-6, ,3 4,5-6, ,1 5,0-6, ,0 5,6-6, ,9 6,3-6, ,6 6,3-6, ,4-7,1 6, ,0-7,1 6, ,0-7,1 6, ,0-8,0 6, ,0-8,8 6, ,0-10,0 6, ,0-11,0 6, ,0-12,5 6, ,0-14,2 6, ,0-16,0 6, W celu zapewnienia wytrzymałości na ciśnienie wewnętrzne i wytrzymałości na momenty zginające oraz osiowe siły ściskające, trójniki można wzmacniać za pomocą nakładek (płyt). 15. Zalecane długości sztang rur preizolowanych wykonanych metodą tradycyjną określono w tabeli W uzasadnionych przypadkach, przy poawaryjnej wymianie odcinków sieci ciepłowniczej, należy stosować rury o grubościach ścianek dostosowanych do grubości ścianek rur łączonych. 17. Łuki stalowe w kształtkach preizolowanych mają być wykonywane metodą: DN 600 gięcia na zimno rur ze szwem wzdłużnym lub rur bezszwowych, gięcia na gorąco rur ze szwem wzdłużnym lub rur bezszwowych. DN > 600 gięcia na gorąco rur ze szwem wzdłużnym, formowania na gorąco z płyt stalowych. 18. Położenie spoin w łukach musi być zgodne z rysunkiem 1-1. strona 14/ wersja ZIT styczeń 2018

15 Rysunek 1.1 Położenie spoin w łukach strona 15/ wersja ZIT styczeń 2018

16 Załącznik 2 Wymiary płaszcza osłonowego Zależność pomiędzy średnicą nominalną DN, średnicą zewnętrzną rury stalowej d z (mm), średnicą nominalną płaszcza osłonowego D e (mm) oraz grubością ścianki płaszcza osłonowego e min (mm) przedstawiono w tabeli 2-1. Tabela 2-1. DN d z, mm D e, mm e min, mm 15 21, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 strona 16/ wersja ZIT styczeń 2018

17 Załącznik 3 Wymagania i metody badań izolacji z pianki poliuretanowej Wymagania i metody badań dla izolacji z pianki PUR przedstawiono w tabeli 3-1. Tabela 3-1. Lp. Parametr Wymagania Metodyka badań 1. Gęstość pozorna ρ, kg/m 3 min 55 PN-EN 253:2009+A2: Gęstość pozorna po starzeniu ρ, kg/m 3 - PN-EN 253:2009+A2: Wytrzymałość na ściskanie w kierunku promieniowym przy 10% min 0,3 PN-EN 253:2009+A2:2015 odkształceniu σ 10, MPa 4. Wytrzymałość na ściskanie w kierunku promieniowym przy 10% - PN-EN 253:2009+A2:2015 odkształceniu po starzeniu σ 10, MPa 5. Chłonność wody po gotowaniu WA vśr, (%m/m) max 10 PN-EN 253:2009+A2: Współczynnik przewodzenia ciepła przed starzeniem λ 50, W/mK Współczynnik przewodzenia ciepła po starzeniu λ 50, W/mK Struktura komórkowa wymiar komórek d, mm Struktura komórkowa wymiar komórek po starzeniu d, mm Struktura komórkowa udział komórek zamkniętych ψ ośr, (%v/v) max 0,029 - max 0,5 PN-EN ISO 8497 PN-EN 253:2009+A2:2015 wartość współczynnika przewodzenia ciepła należy podawać wraz z gęstością izolacji, wielkością komórek, składem gazu w komórkach oraz wytrzymałością pianki PUR na ściskanie PN-EN 253:2009+A2: PN-EN 253:2009+A2:2015 min 88 PN-EN 253:2009+A2:2015 strona 17/ wersja ZIT styczeń 2018

18 Załącznik 4 Wymagania i metody badań preizolowanego zespołu rurowego Wymagania i metody badań dla zespołu rurowego przedstawiono w tabeli 4-1. Tabela 4-1. LP Własność Wartość Opis badania min 150 mm bez izolacji PN-EN 1. Końce rury przygotowane do 253:2009+A2:2015, PNspawania ISO 6761 Wytrzymałość na ścinanie przed starzeniem i po starzeniu w kierunku osiowym τ 2. ax, MPa: min 0,12 przy temperaturze rury przewodowej 23 ± 2 C min 0,08 przy temperaturze rury przewodowej 140 C Wytrzymałość na ścinanie przed starzeniem i po PN-EN 253:2009+A2: starzeniu w kierunku stycznym w temperaturze min 0,2 pokojowej τ tan, MPa 4. Odchylenie od współosiowości e, mm 3 14, w zależności od DN strona 18/ wersja ZIT styczeń 2018

19 Załącznik 5 Schematy ułożenia przewodów alarmowych w rurach DN 800 Schematy ułożenia przewodów alarmowych w rurach preizolowanych 800 DN 1000 oraz DN> 1000 przedstawiono na rysunkach 5-1 i 5-2. Na rysunkach 5-3 i 5-4 przedstawiono schematy pętli pomiarowej na prostym odcinku rurociągu i na odcinku z odgałęzieniem. Rysunek 5-1 Schematy ułożenia przewodów systemu nadzoru w rurach preizolowanych DN Rysunek 5-2 Schematy ułożenia przewodów systemu nadzoru w rurach preizolowanych >DN1000 strona 19/ wersja ZIT styczeń 2018

20 100% 0% 100% przewód czujnikowy (NiCr 8020) przewód powrotny (miedziany) Rysunek 5-3. Pętla pomiarowa na prostym odcinku rurociągu 100% 0% 100% przewód czujnikowy (NiCr 8020) przewód powrotny (miedziany) Rysunek 5-4. Pętla pomiarowa na odcinku rurociągu z odgałęzieniem strona 20/ wersja ZIT styczeń 2018

21 Załącznik 6 Średnice odwodnień i odpowietrzeń w zależności od DN rurociągu Średnice odwodnień i odpowietrzeń przedstawiono w tabeli 6-1. Tabela 6-1 odwodnienia Średnica nominalna DN (należy stosować tylko odwodnienia dolne) odpowietrzenia rurociągu grubość ścianki grubość ścianki średnica DN średnica DN g, mm g, mm 32, ,6 15, 20 2, ,2 15, 20 2, ,2 15, 20 2,6 125, ,2 25 3, ,2 25 3,2 250, ,2 25 3, ,2 25 3, ,2 40 3, ,6 40 3, ,6 50 3,2 900, 1000, ,0 50 3, ,0 50 3,2 strona 21/ wersja ZIT styczeń 2018

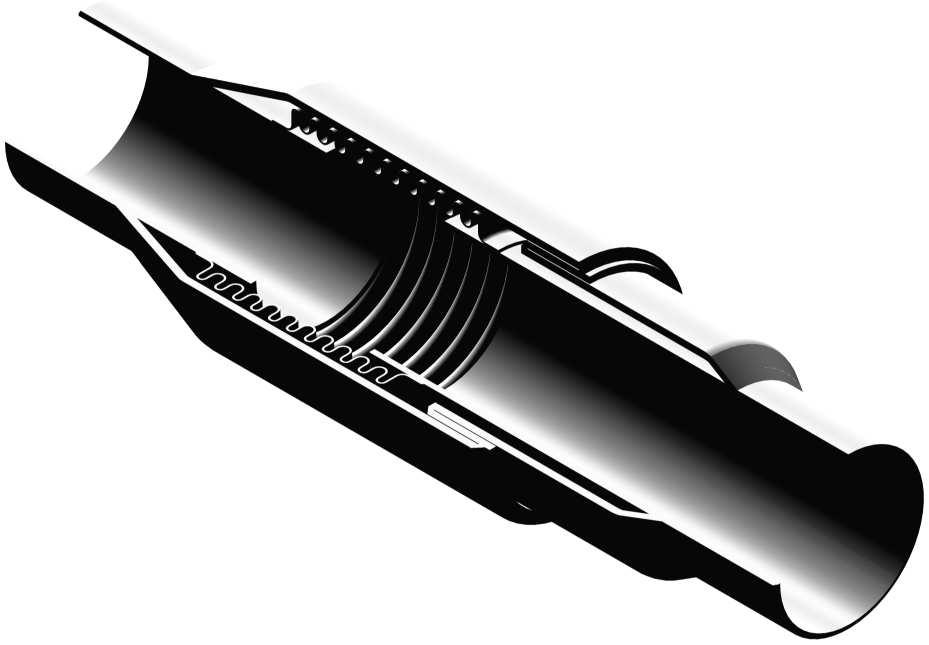

22 Załącznik 7 Rodzaje osiowych kompensatorów mieszkowych stosowanych w w.s.c. Rysunek 7-1. Pojedynczy mieszkowy kompensator osiowy przeznaczony do montażu w komorze ciepłowniczej Rysunek 7-2. Podwójny mieszkowy kompensator osiowy przeznaczony do montażu w komorze ciepłowniczej Rysunek 7-3. Mieszkowy kompensator osiowy przeznaczony do preizolacji Rysunek 7-4. Kompensator jednorazowy przeznaczony do montażu w rurociągach z podgrzewem wstępnym strona 22/ wersja ZIT styczeń 2018

23 Załącznik 8 Wykaz dokumentów wymaganych przy składaniu ofert 1. Krajowe Deklaracje Właściwości Użytkowych 2 dostarczanych wyrobów preizolowanych podlegających normom: PN-EN 253 PN-EN 448 PN-EN 488 PN-EN 489 PN-EN Deklaracja określająca system surowcowy zastosowany do produkcji pianki PUR. 3. Sprawozdanie z badania współczynnika przewodzenia przeprowadzonego przez akredytowane laboratorium badawcze na aparacie rurowym, zgodnie z normami PN-EN ISO 8497 oraz PN-EN 253. Wartość współczynnika przewodzenia ciepła λ 50, W/mK ma być podana razem z wynikami badań gęstości oraz wytrzymałości na ściskanie pianki PUR (badania wykonane na jednym wyrobie), w odniesieniu do zastosowanego systemu surowcowego. 4. Sprawozdanie z badań wytrzymałości na ścinanie osiowe i styczne przed i po starzeniu przeprowadzonych przez akredytowane laboratorium badawcze. Wyniki badań wytrzymałości na ścinanie styczne i osiowe przed starzeniem mają być podane razem z gęstością oraz wytrzymałością na ściskanie pianki PUR (badania wykonane na jednym wyrobie), w odniesieniu do zastosowanego systemu surowcowego. 5. Deklaracja określająca materiał płaszcza osłonowego oraz producenta materiału. 6. Aktualne (nie starsze niż pół roku) wyniki badań gęstości, MFR, OIT materiału (granulatu). 7. Wyniki badań gęstości, odporności na pękanie, skurczu wzdłużnego, wydłużenia, MFR, OIT płaszcza osłonowego. 8. Deklaracja potwierdzająca wymiary rur preizolowanych z wymaganiami określonymi w Załączniku 2 tabela 2-1 niniejszego opracowania. 9. Sprawozdania z badań typu wykonanych przeprowadzonych przez akredytowane laboratorium zgodnie z normą PN-EN 489:2009 oferowanych złączy preizolowanych zawierające: wyniki badań obciążenia od gruntu, co najmniej trzech złączy, wyniki badań wytrzymałości na ściskanie, gęstości, chłonności wody po gotowaniu, wymiaru komórek i udziału komórek zamkniętych pianki PUR, z co najmniej dwóch złączy, wyniki badania odporności na pękanie przeprowadzonego wg PN-EN 253:2009 oraz ISO próbek pobranych ze złączy zgrzewanych elektrycznie. W przypadku gdy producent złączy nie jest producentem rur preizolowanych dopuszcza się, aby wyniki badań pianki PUR ze złączy zawarte były w odrębnym sprawozdaniu. 10. Deklaracja określająca: materiał, z którego wykonane są mufy zgrzewane elektrycznie, gęstość i MFR tego materiału. 11. Wytyczne układania i montażu oferowanego systemu rur preizolowanych. 2 Krajową Deklarację Właściwości Użytkowych na wyrób budowlany wystawia się, kiedy podlega on normie krajowej, która nie ma statusu normy wycofanej lub kiedy wystawiono na niego Krajową Ocenę Techniczną (do Krajową Aprobatę Techniczną). strona 23/ wersja ZIT styczeń 2018

24 12. Instrukcja wykonywania złączy preizolowanych na połączeniach spawanych. 13. Gwarancja na minimum 60 miesięcy od daty dostarczenia partii towaru. strona 24/ wersja ZIT styczeń 2018

25 Załącznik 9 Wykaz dokumentów wymaganych przy dostawach materiałów preizolowanych 1. Świadectwo odbioru 3.1 wg PN-EN oraz poświadczenie badania jakościowego stalowych rur przewodowych wydane przez akredytowany podmiot. 2. Instrukcja przenoszenia i składowania materiałów preizolowanych. 3. Dokumenty wystawione przez Producenta rur preizolowanych: Deklaracja wykonania elementów preizolowanych zgodnie z ostatnimi edycjami norm PN-EN 253, PN-EN 448, PN-EN 488, PN-EN 449, PN-EN Deklaracja kontroli jakości zapewniająca o utrzymywaniu zamierzonego poziomu jakości wyrobów, zgodnego z wymaganiami ostatnich edycji norm EN 253, PN-EN 253, PN-EN 448, PN-EN 488, PN-EN 449, PN-EN strona 25/ wersja ZIT styczeń 2018
