1 Efektywne kosztowo metody budowy oraz eksploatacji preizolowanych rurociągów ciepłowniczych

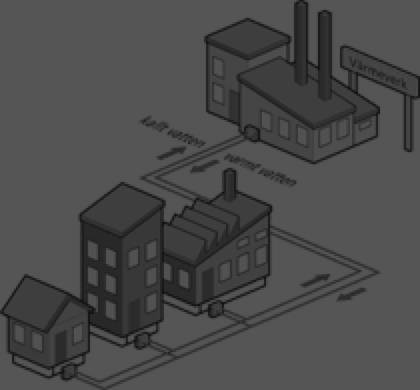

Inwestycje w sieci ciepłownicze podstawowa charakterystyka: Inwestycje strategiczne, duże znaczenie dla lokalncyh społeczności, przerwy w dostawach = znaczne koszty (nie tylko finansowe), Wysoki

2 Inwestycje w sieci ciepłownicze podstawowa charakterystyka: Inwestycje strategiczne, duże znaczenie dla lokalncyh społeczności, przerwy w dostawach = znaczne koszty (nie tylko finansowe), Wysoki CAPEX, Długi okres zwrotu z inwestycji, Projektowane aby pracować przez 30 lat i więcej, Nie planowane koszty utrzymania oraz niespodziewane naprawy mogą mieć znacząco negatywny wpływ na finanse przedsiębiorstwa.

3 Inwestycje w sieci ciepłownicze podstawowa charakterystyka: Nawet 60% wszystkich usterek na sieciach preizolowanych może być spowodowane przez wadliwe mufy lub źle funkcjonujący system alarmowy Znaczny odsetek usterek (często 20 +%) jest spowodowany przez strony 3-cie pracujące w sąsiedztwie sieci Ogólny koszt muf oraz systemu alarmowego zwykle nie przekracza 8% kosztu nowego rurociągu. Z drugiej strony jakość muf i systemu alarmowego ma znaczący wpływ na koszty operacyjne oraz koszty życia sieci. Np. na bardzo dojrzałym rynku szwedzkim średni koszt reklamacji na kilometr nowej sieci to ponad 20k PLN. Zdecydowana większość awarii jest wynikiem małych usterek, które niezauważone rozrastają się ponad proporcjonalnie. Odpowiednie zastosowanie systemów dozoru pozwala na wykrycie problemów w ich wczesnym etapie oraz planową i efektywną kosztowo naprawę.

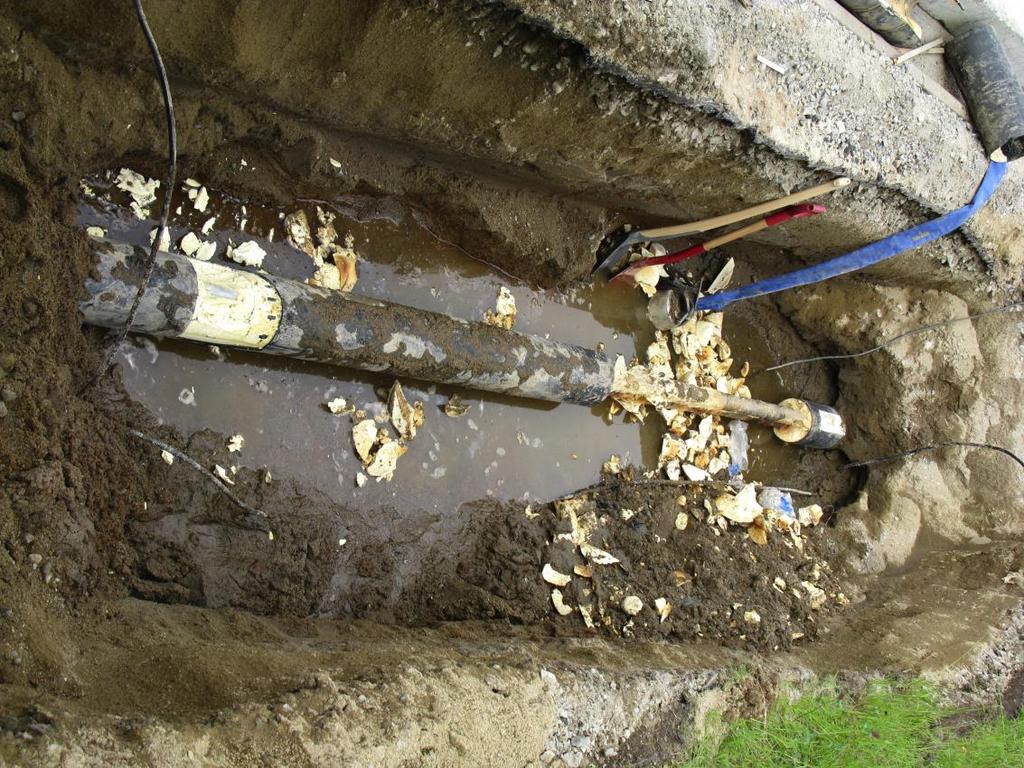

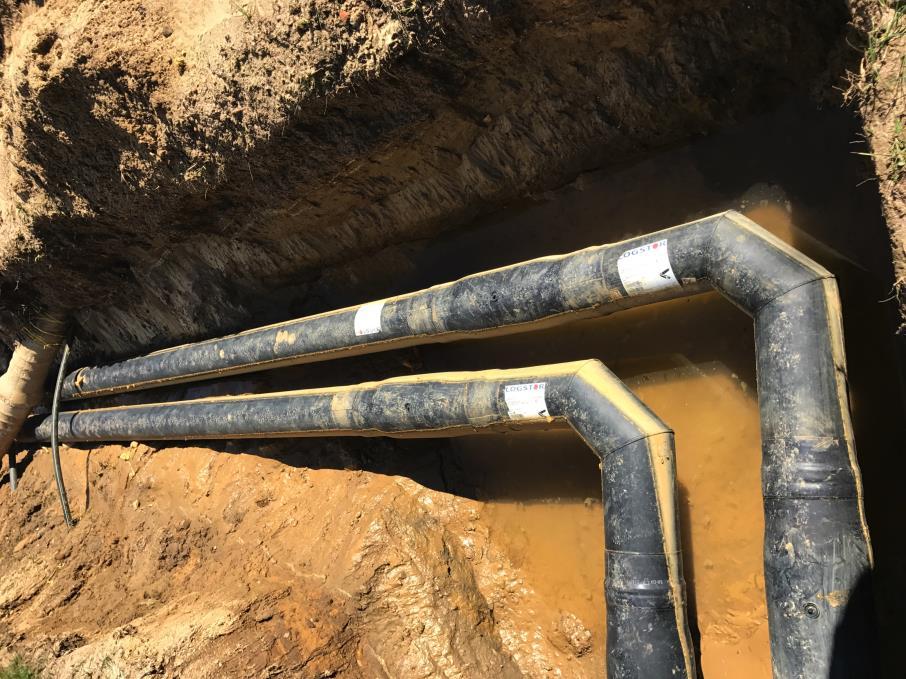

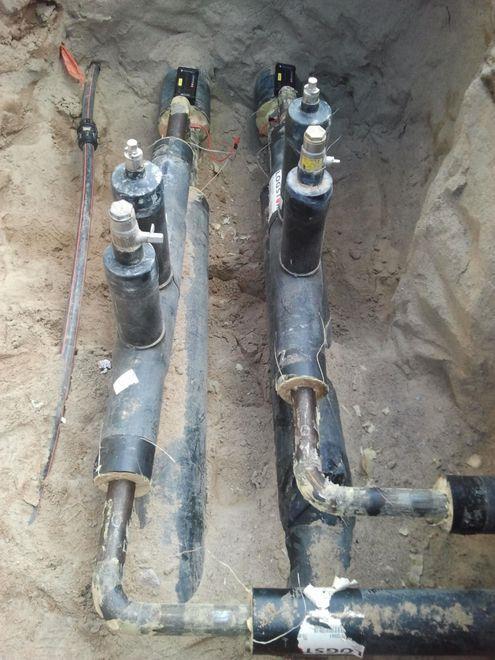

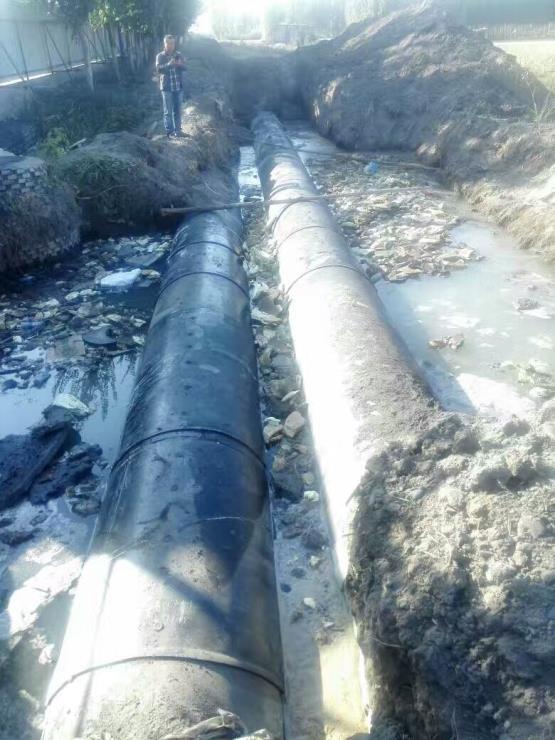

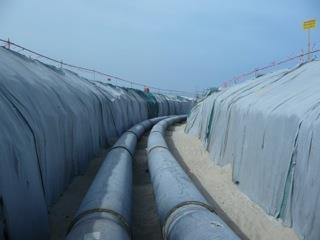

4 JAK TO WYGLĄDA W PRAKTYCE:

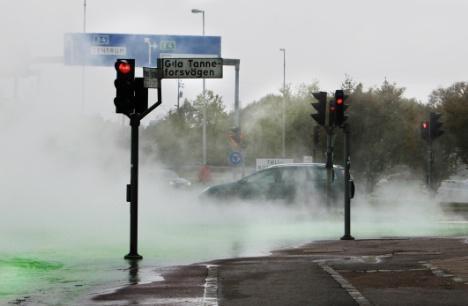

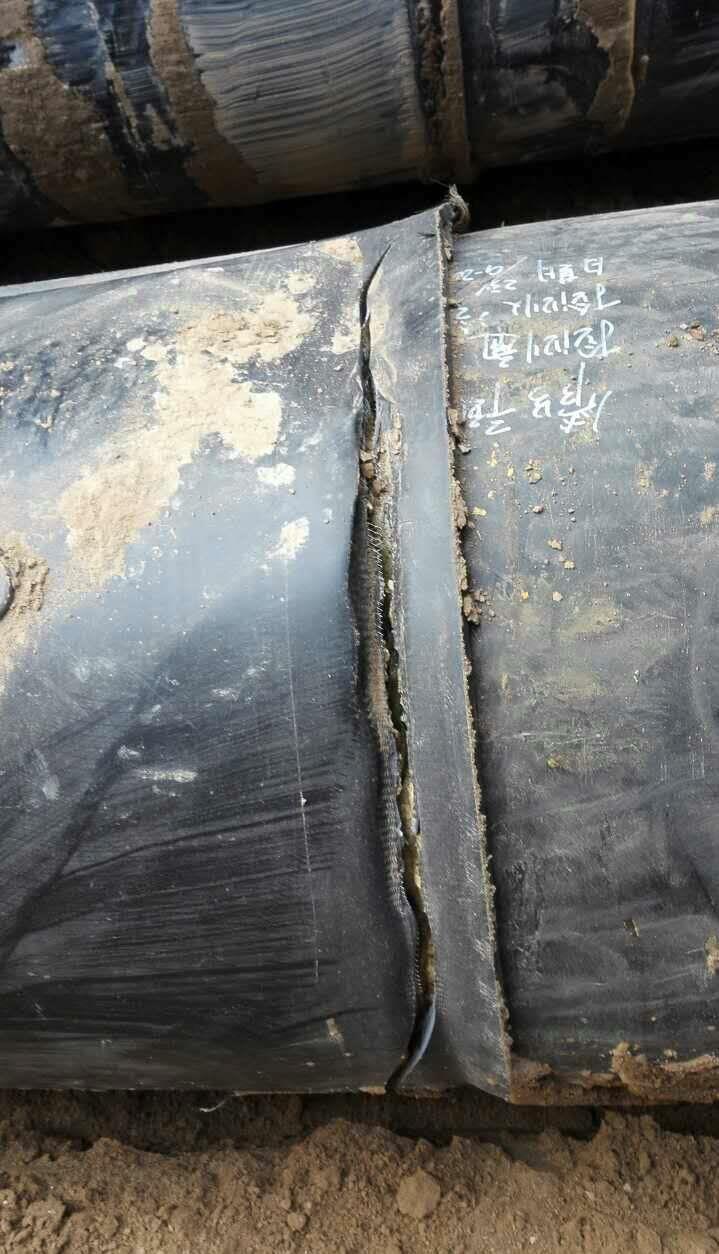

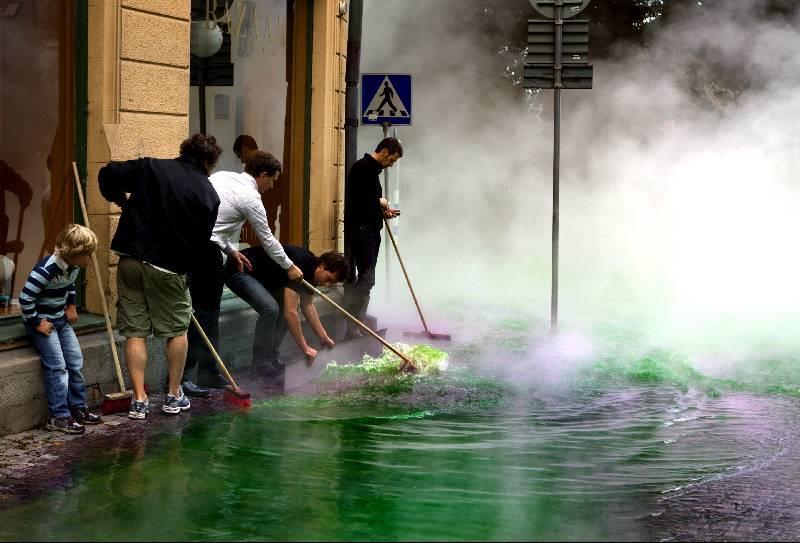

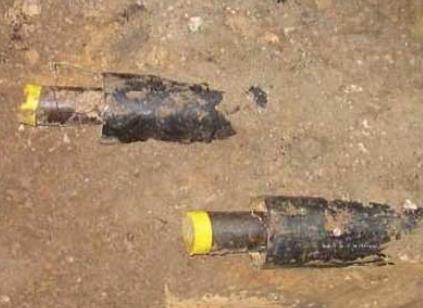

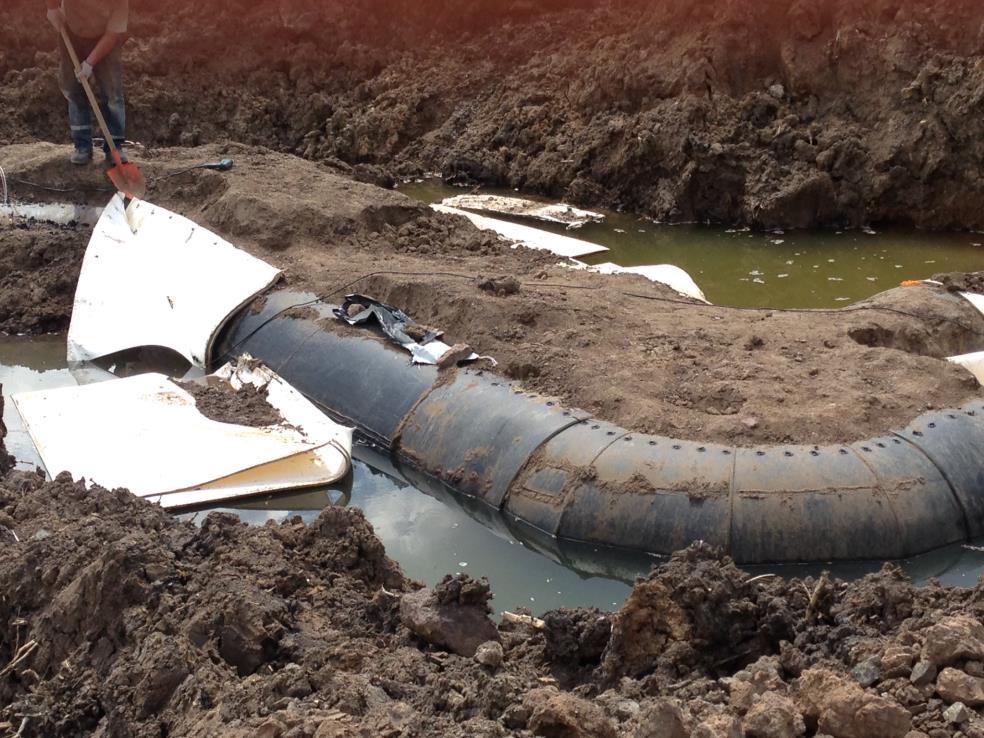

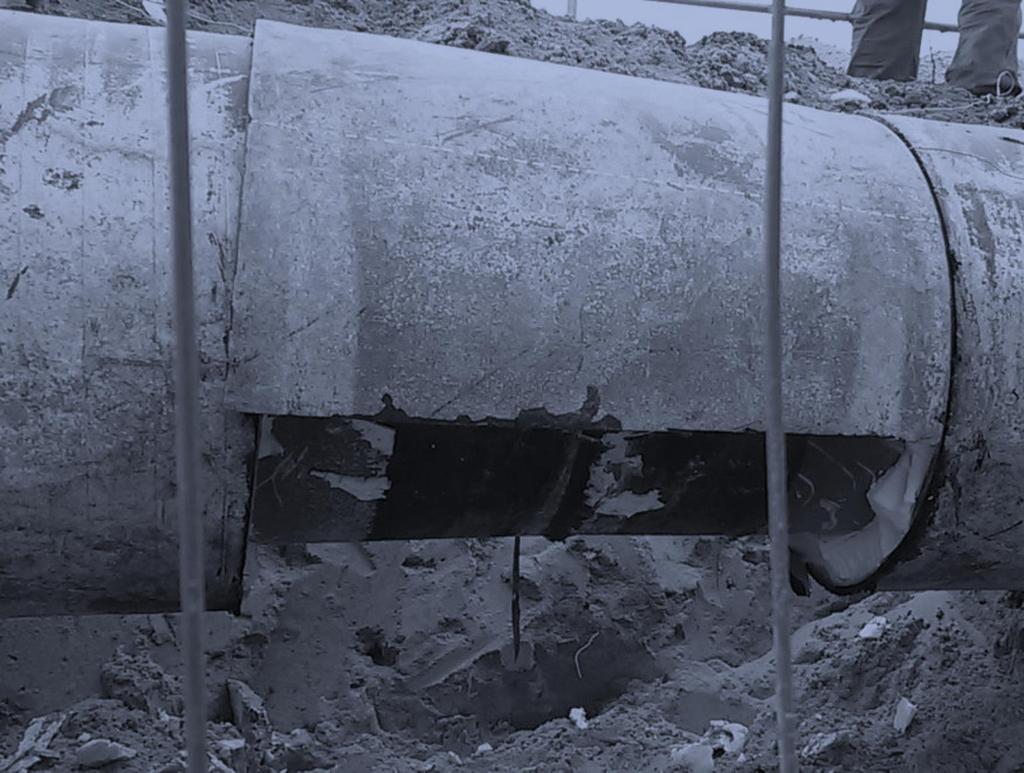

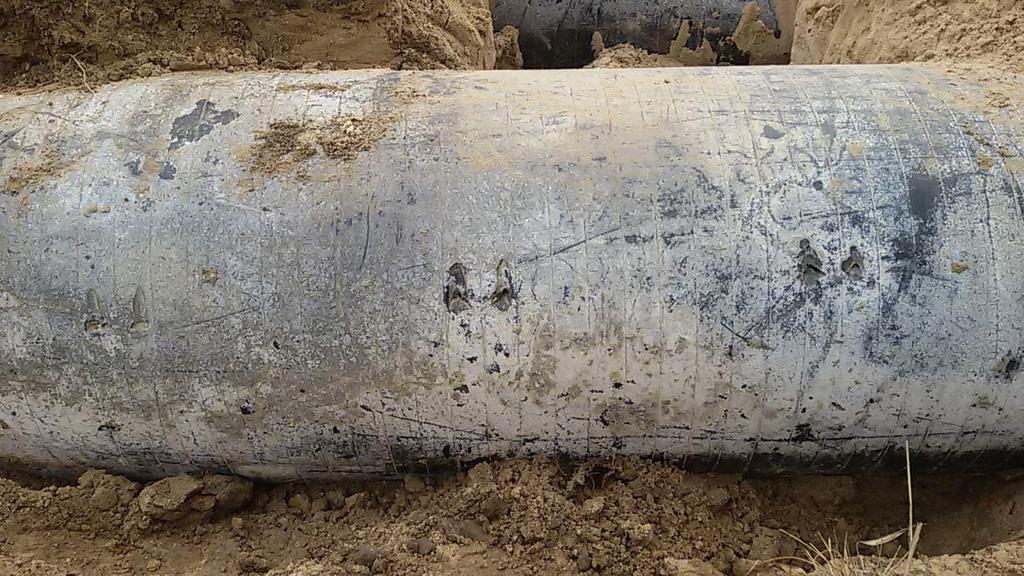

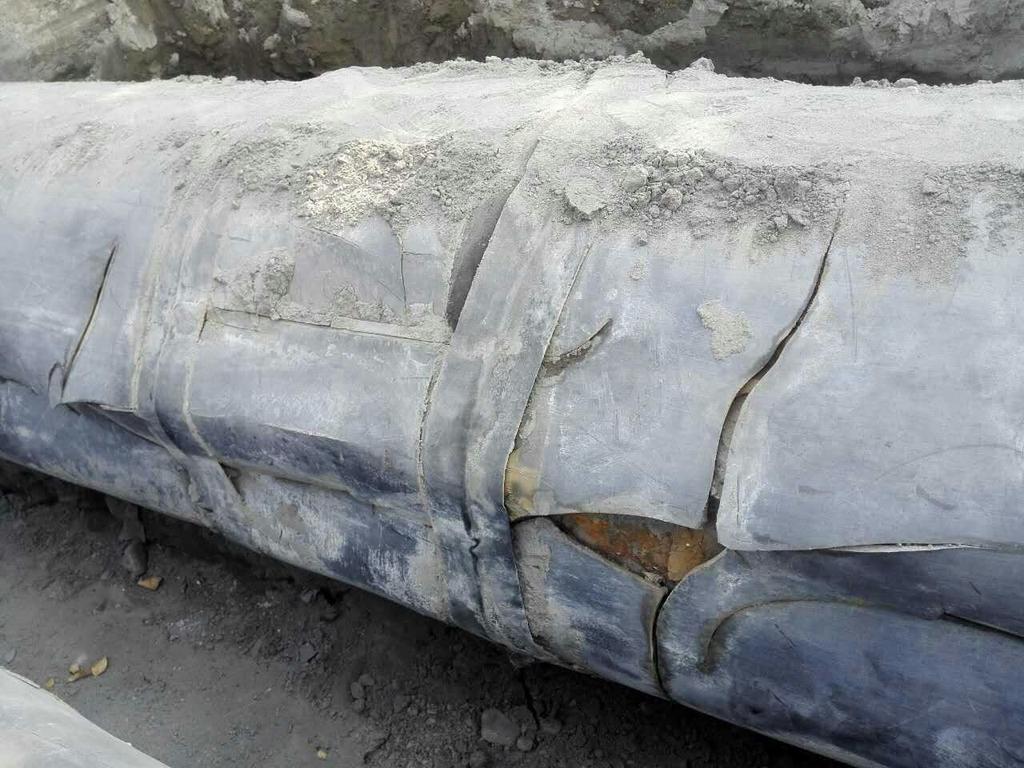

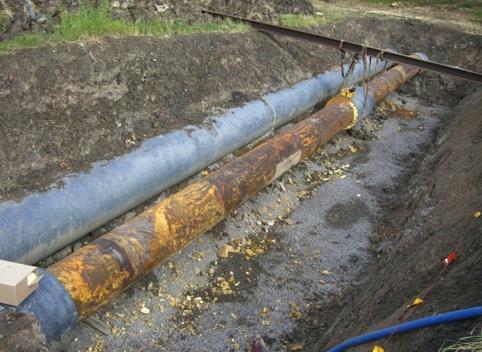

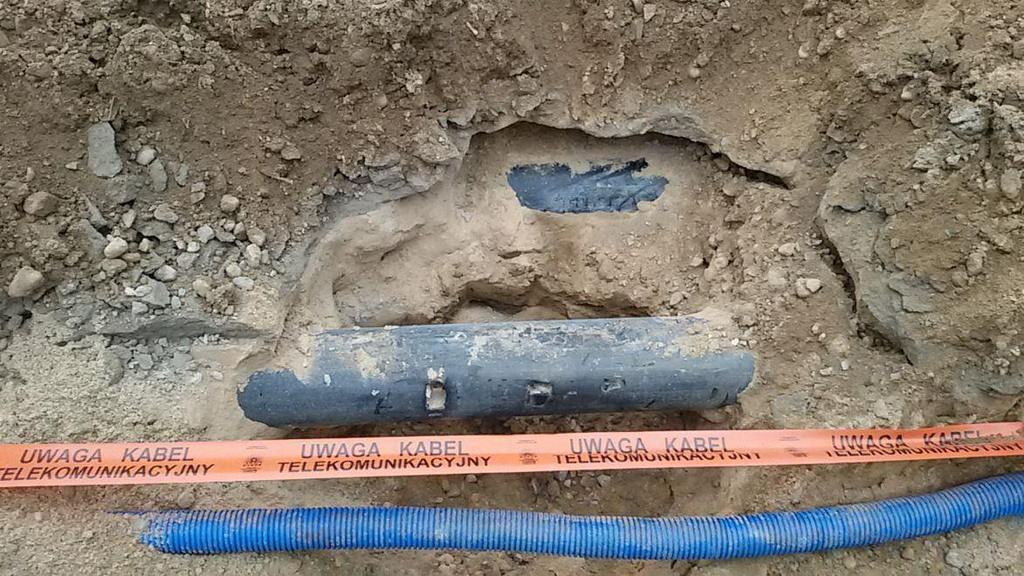

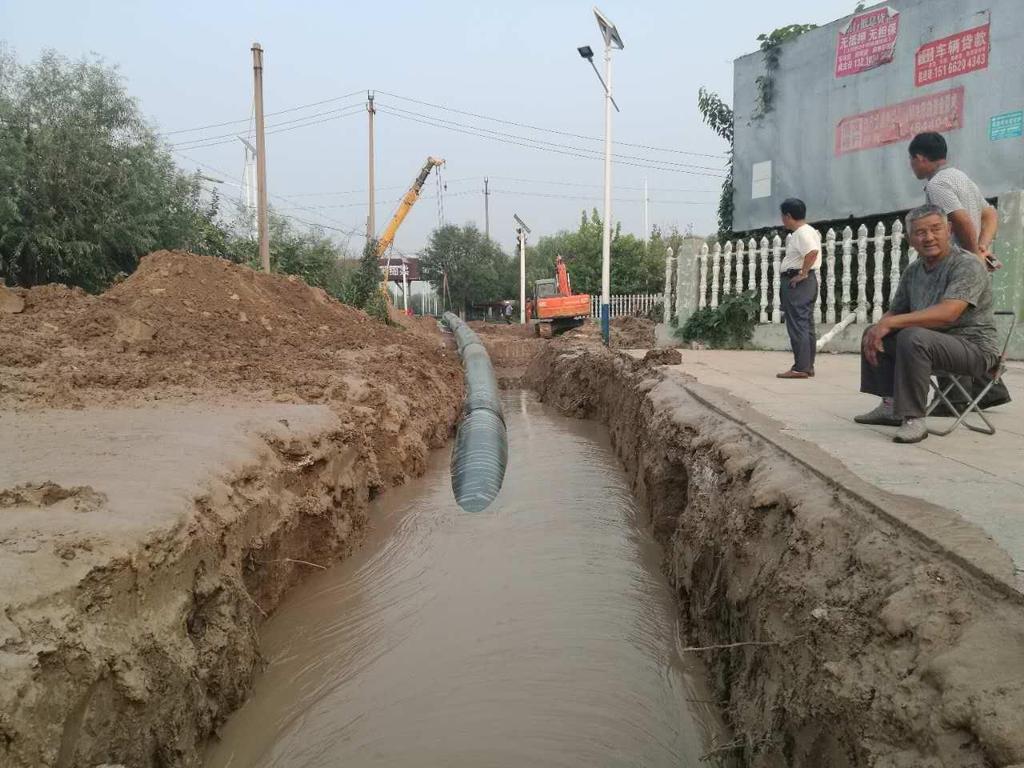

5 DEFEKTY SAME NIE ZNIKNĄ

11 JAK TEMU ZAPOBIEC? 1. Dobra jakość muf oraz rur 2. Sprawdzona firma wykonawcza 1. Pełna kontra podczas: a. Budowy b. Okresu gwarancyjnego c. Pełnego cyklu życia

12 DLACZEGO MITTEL? Jesteśmy wyspecjalizowani w oferowaniu rozwiązań w obszarach stwarzają - cych najwięcej problemów w ciągu życia rurociągu tj. mufy i detekcja usterek Poprzez bliską współpracę z naszymi klientami staramy się wspomóc ich w budowaniu i utrzymaniu niezawodnych i kosztowo efektywnych sieci ciepło wniczych. Ponad 25 lat doświadczenia i dążenie do wyeliminowania słabych punktów na sieciach naszych klientów. Dostawca technologii oraz wykonawca wszystkie nasze technologie opracowujemy i wykorzystujemy sami na co dzień. Te unikalne połączenie pozw ala nam na uzyskanie znacznie lepszego wglądu w obszary na wielu pozio mach łańcucha wartości naszych klientów i ogląd wielu zagadnień z innej perspektywy.

13 KIM JESTEŚMY Mittel został założony w 1990 w Umeå (Szwecja). Jesteśmy firmą rodzinną Jesteśmy dostawcą technologii I firmą wykonawczą W Skandynawii jesteśmy wiodącym niezależnym dostawcą: Muf elektro-zgrzewanych Systemów detekcji usterek Systemów reflektometrycznych

14 Kraje: Szwecja, Norwegia, Dania, Finlandia, Francja, Szwajcaria, Islandia, UK, Polska, Portugalia, Czechym Słowacja, Łotwa, Litwa, Estonia, Rosja, Kazahstan, Katar, UEA, USA, Jordania, Kanada, Korea Pd., Chiny Klienci: Firmy energetyczne, Firmy wykonawcze, Producenci rur

Bogate doświadczenie sięgające 1973 roku Kompleksowe zaplecze techniczne oraz doświadczona kadra Pełne kompetencje w zakresie infrastruktury liniowej ISO 9001 Od 2014 roku rozszerzenie działalności o

15 Bogate doświadczenie sięgające 1973 roku Kompleksowe zaplecze techniczne oraz doświadczona kadra Pełne kompetencje w zakresie infrastruktury liniowej ISO 9001 Od 2014 roku rozszerzenie działalności o budowę i naprawy sieci ciepłowniczych oraz dostawę technologii i sprzętu do firm zajmujących się dystrybucją ciepła oraz eksploatacją i budową sieci ciepłowniczych. Strategiczny Partner firmy Mittel w Polsce

16 Mittel TSC Technologia muf elektro-zgrzewanych opracowana i rozwijana od 1996 roku

NASZA OFERTA MITTEL TSC Mittel TSC jest systemem muf elektro-zgrzewanych zaprojektowany w sposób oferujący najwyższą trwałość i wytrzymałość łączeń rur preizolowanych.

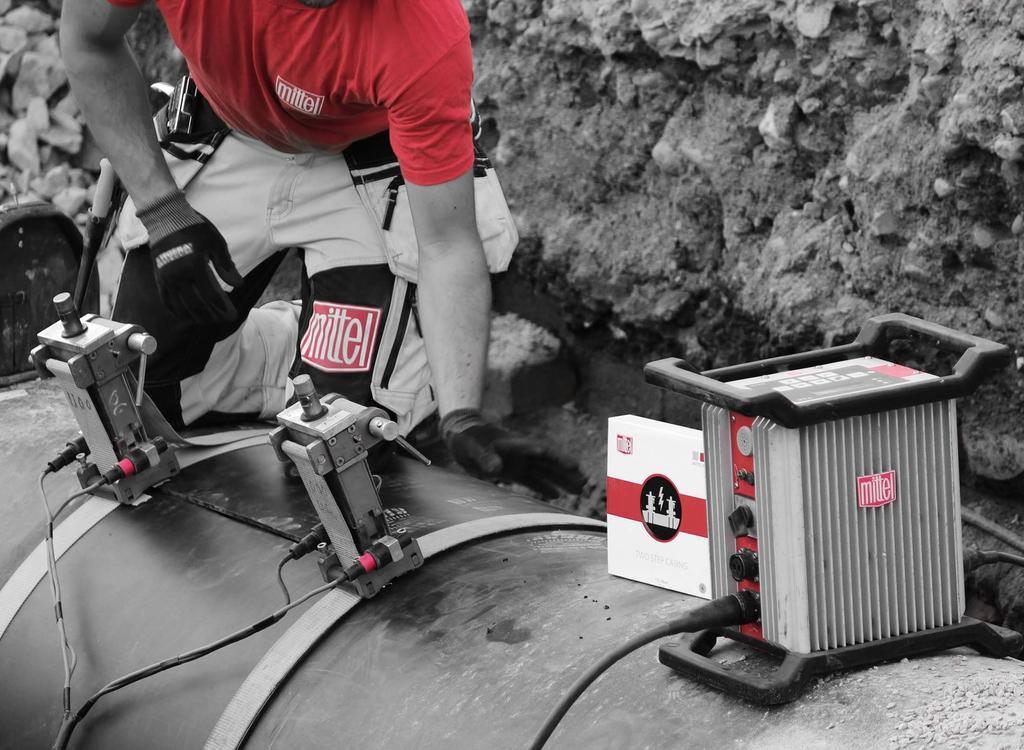

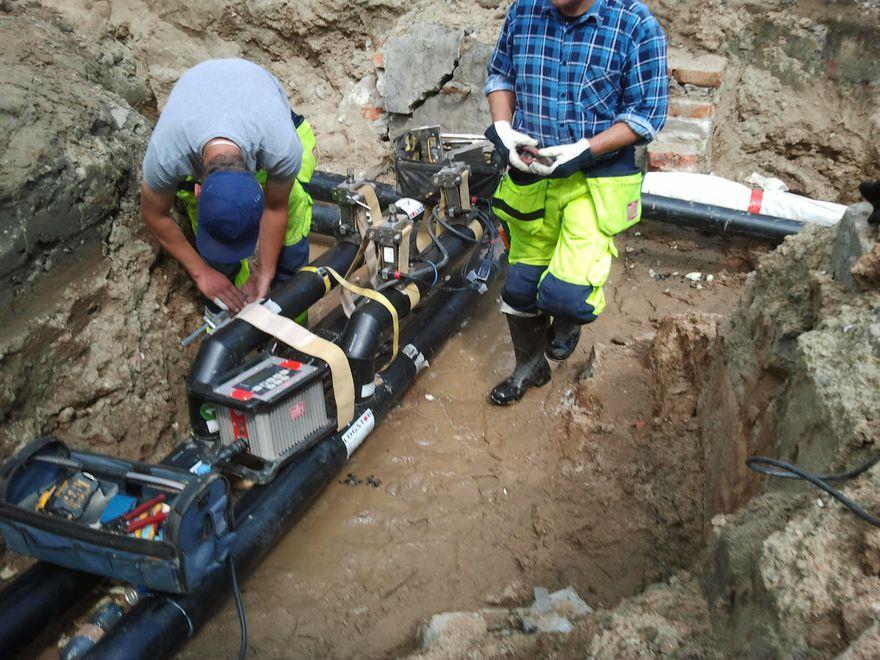

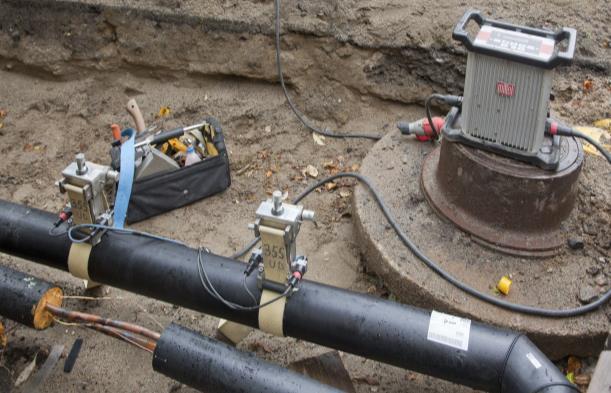

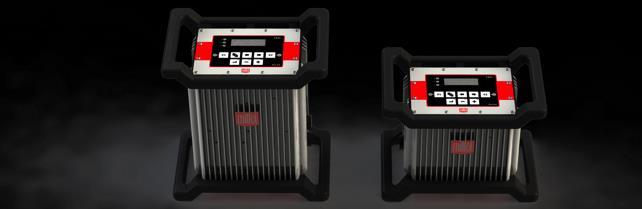

Nasza zgrzewarka jest w pełni skomputeryzowana, automatycznie wykrywa średnicę płaszcza rury osłonowej oraz temperaturę zewnętrzną i wybiera odpowiedni program spawania.

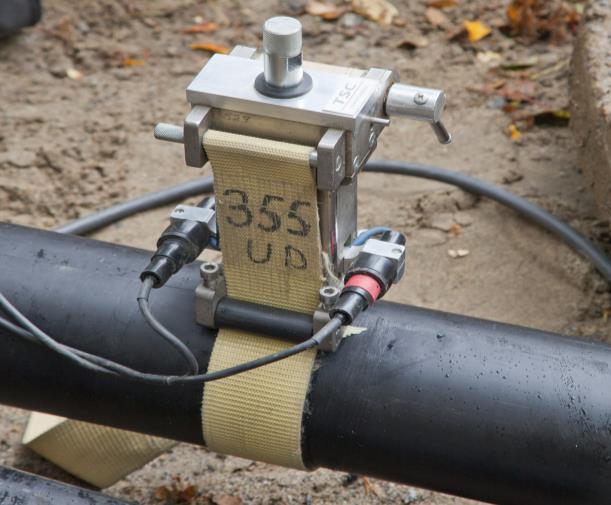

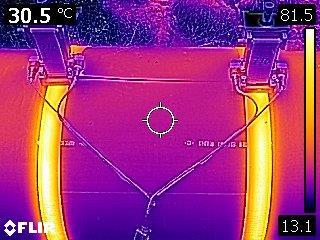

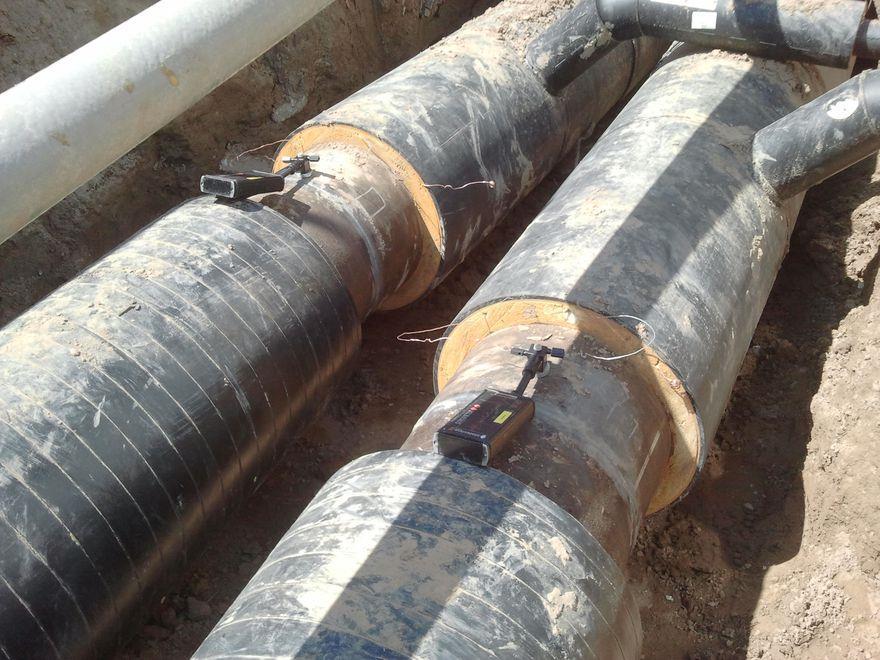

17 NASZA OFERTA MITTEL TSC Mittel TSC jest systemem muf elektro-zgrzewanych zaprojektowany w sposób oferujący najwyższą trwałość i wytrzymałość łączeń rur preizolowanych. Nasz system jest z powodzeniem wykorzystywany od ponad 15 lat i certyfikowany przez główne europejskie laboratoria badawcze (EN489: 2009, FFI Hanower, SP Szwecja, LT Helsinki, Heath Tech Center, itp). Nasza zgrzewarka jest w pełni skomputeryzowana, automatycznie wykrywa średnicę płaszcza rury osłonowej oraz temperaturę zewnętrzną i wybiera odpowiedni program spawania. Maszyna jest wyposażona w twardy dysk, moduł GPS i GPRS. Wszystkie dane opisujące proces zgrzewania (temperatura, czas, współrzędne GPS, alarmy etc) są automatycznie przesyłane na nasze serwery ą dostępne do wglądu w dowolnym momencie Połączenie skomputeryzowanej zgrzewarki z narzędziami spawalniczymi najwyższej jakości umożliwia zachowanie pełnej kontroli nad procesem zgrzewania (temperatura, czas i docisk). Należy podkreślić, że mufa Mittel TSC to mufa otwarta. Główne zalety mufy otwartej to:

długości - dzięki czemu świetnie się sprawdzają nie tylko w przypadku nowych instalacji, ale także napraw.

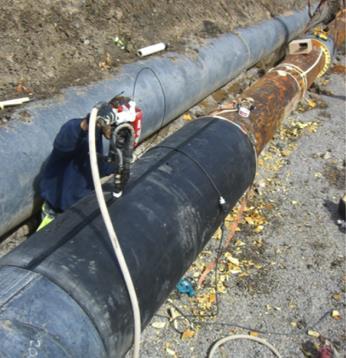

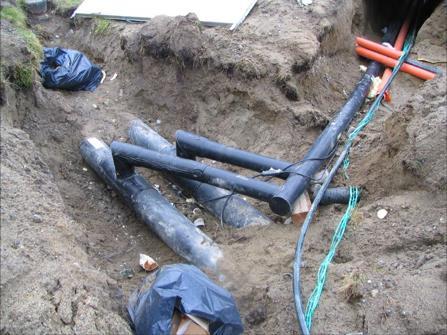

18 NASZA OFERTA MITTEL TSC Mittel TSC inkorporuje ekstruzje wzdłużną, która istotnie zwiększa elastyczność systemu. W rezultacie Mittel TSC może być stosowany do zaizolowania wszelkiego rodzaju elementów rurociągu (złączy prostych, kolan, odgałęzień, redukcji itp) Ponadto mufy Mittel nie są ograniczone co do długości - dzięki czemu świetnie się sprawdzają nie tylko w przypadku nowych instalacji, ale także napraw. Zastosowana technika spawania ekstruzyjnego została przetestowana i zatwierdzona przez Instytut SP Mufy Mittel TSC mogą być zainstalowane na rurach wszystkich producentów. Mittel TSC wykorzystuje standardowe materiały - mufy wykonane są z HDPE rury osłonowej, który może być pozyskany od dowolnego producenta rur HDPE. Mittel TSC może być wykorzystany do wszystkich średnic (od 90 do 2400 mm) Kit spawalniczy Mittel TSC to jeden zestaw narzędzi do wszystkich średnic rur preizolowanych.

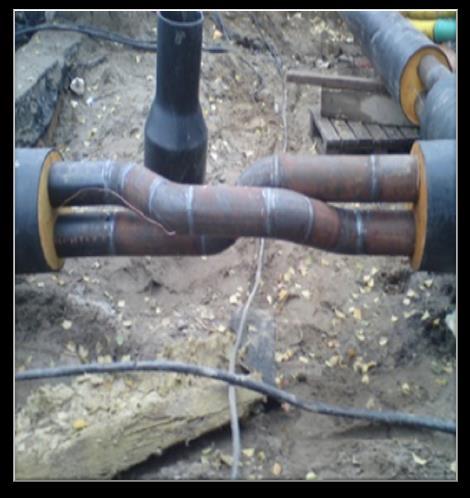

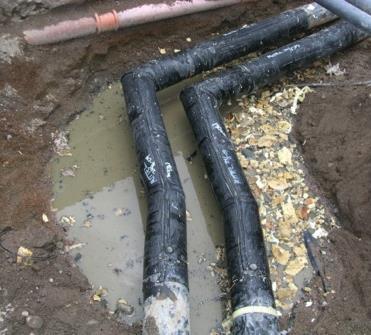

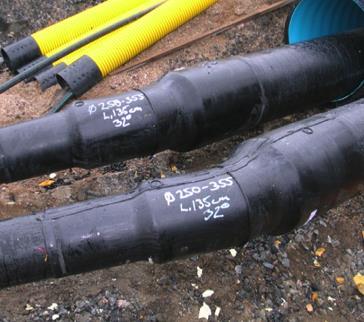

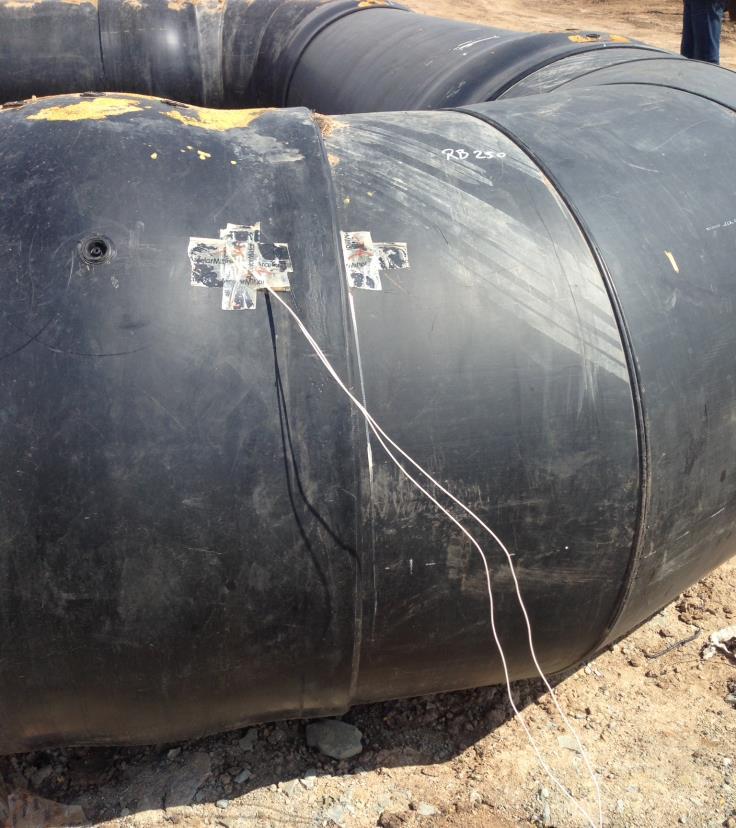

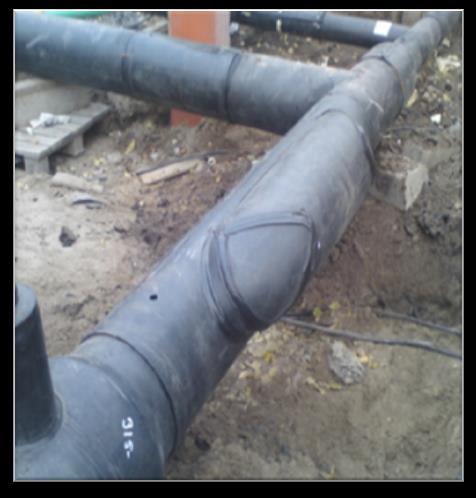

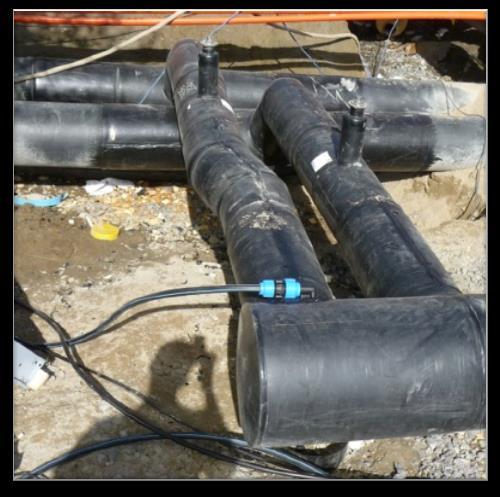

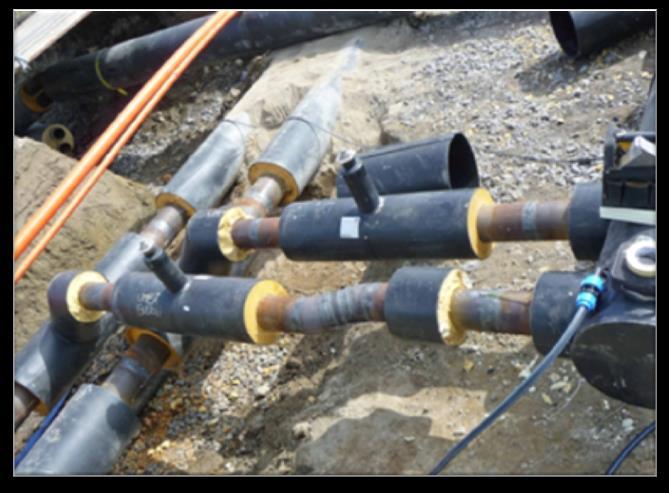

19 BEZKOMPROMISOWA ELASTYCZNOŚĆ SYSTEMU TSC

20 BEZKOMPROMISOWA ELASTYCZNOŚĆ SYSTEMU TSC

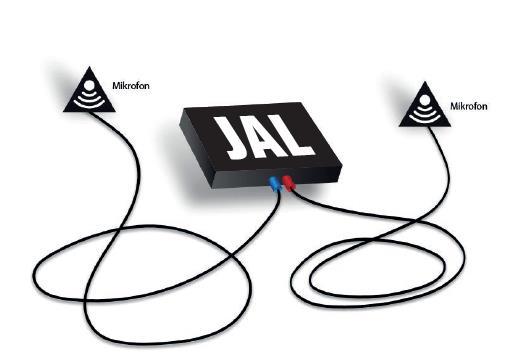

22 SYSTEMY ALARMOWE

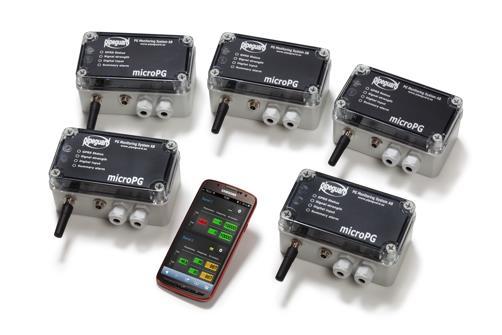

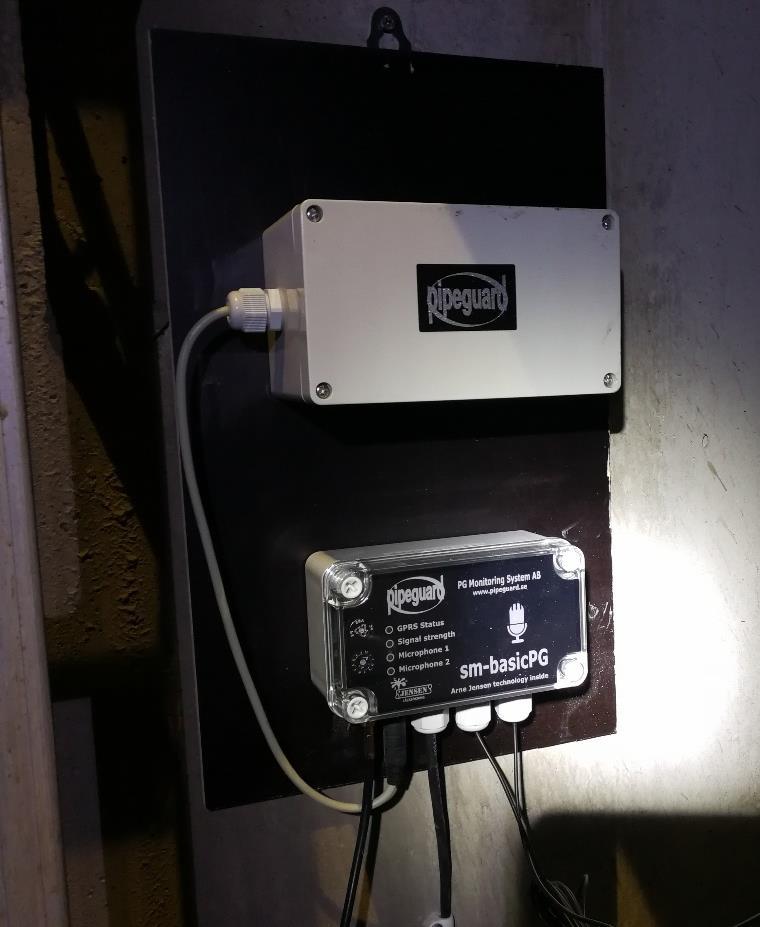

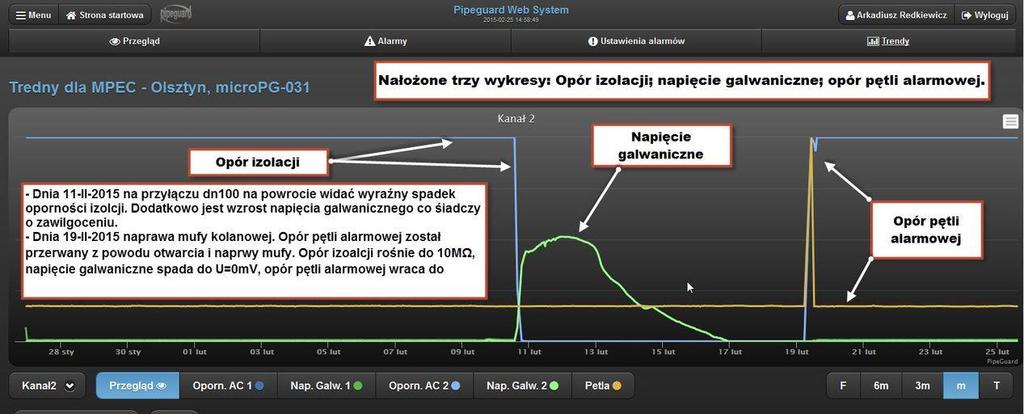

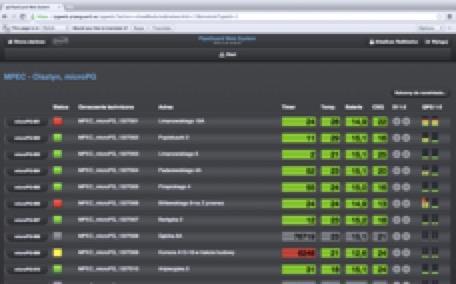

24 Mittel Pipeguard Web zautomatyzowana detekcja System Plug & Play (niskie koszty wdrożenia) Oprogramowanie oparte o chmurę / dostęp przez przeglądarkę internetową Dwukierunkowa komunikacja po GSM Nadaje się do małych i dużych systemów ciepłowniczych Intuicyjny interfejs Brak potrzeby dedykowanej i kosztownej infrastruktury IT (SCADA, serwery OPC, etc.),

danych. Dostęp i użytkowanie: Dostęp do wszystkich detektorów za pośrednictwem dowolnego urządzenia z przeglądarką internetową.

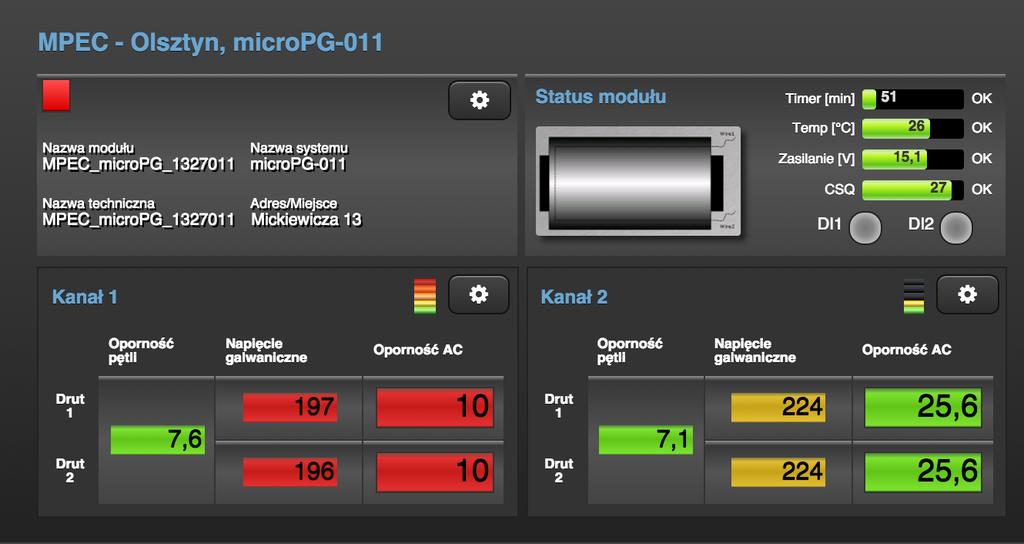

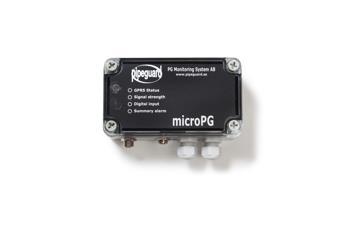

25 Moduły Pipeguard Web interface Funkcjonalności: Detektory przygotowane przy współpracy z polską firmą Inventia Wgląd w stan sieci ciepłowniczej w czasie rzeczywistym, Pełna zdalna kontrola nad zainstalowanymi detektorami, Narzędzie do zbierania i analizowania danych. Dostęp i użytkowanie: Dostęp do wszystkich detektorów za pośrednictwem dowolnego urządzenia z przeglądarką internetową. (telefon, tablet, komputer), Brak potrzeby dedykowanej infrastruktury IT, Bezpośrednia informacja o stanie awaryjnym.

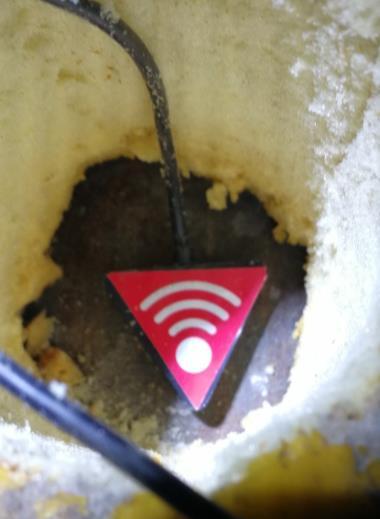

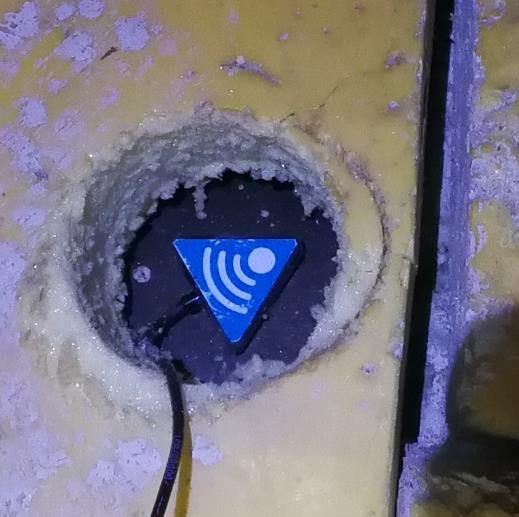

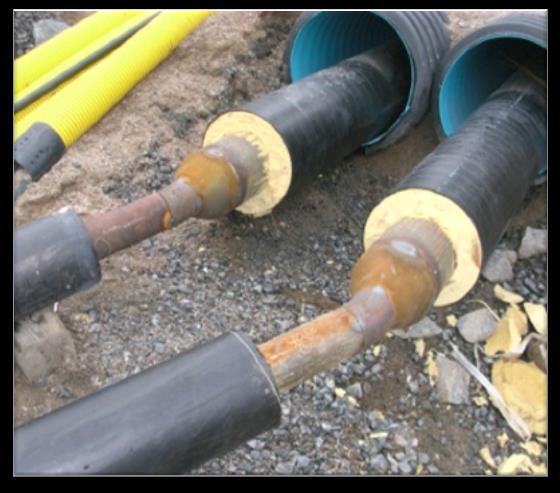

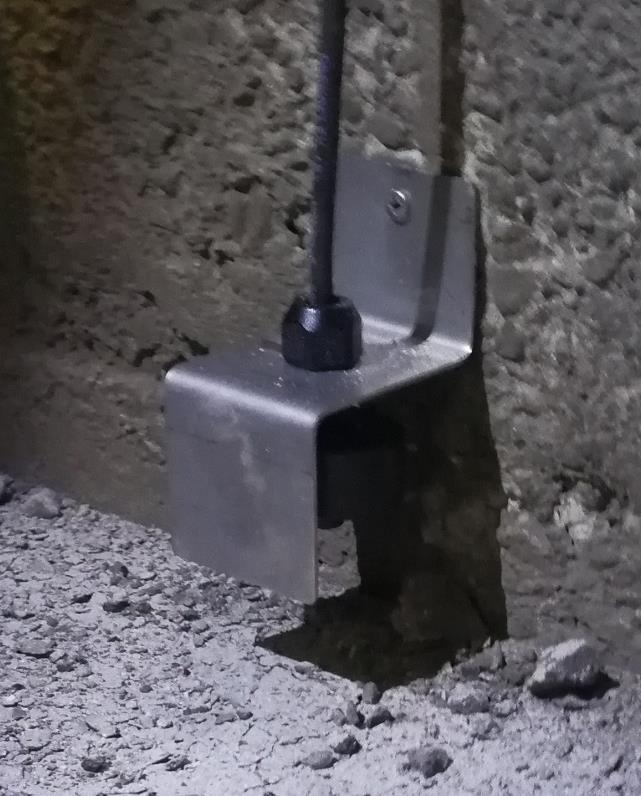

26 SYSTEMY KANAŁOWE I NIE TYLKO

39 DZIĘKUJĘ ZA UWAGĘ!
