Ciepła, Jagienki Opis wymagań i parametry równoważności dla elementów i urządzeń opisanych w dokumentacji technicznej nazwą własną lub normami

Transkrypt

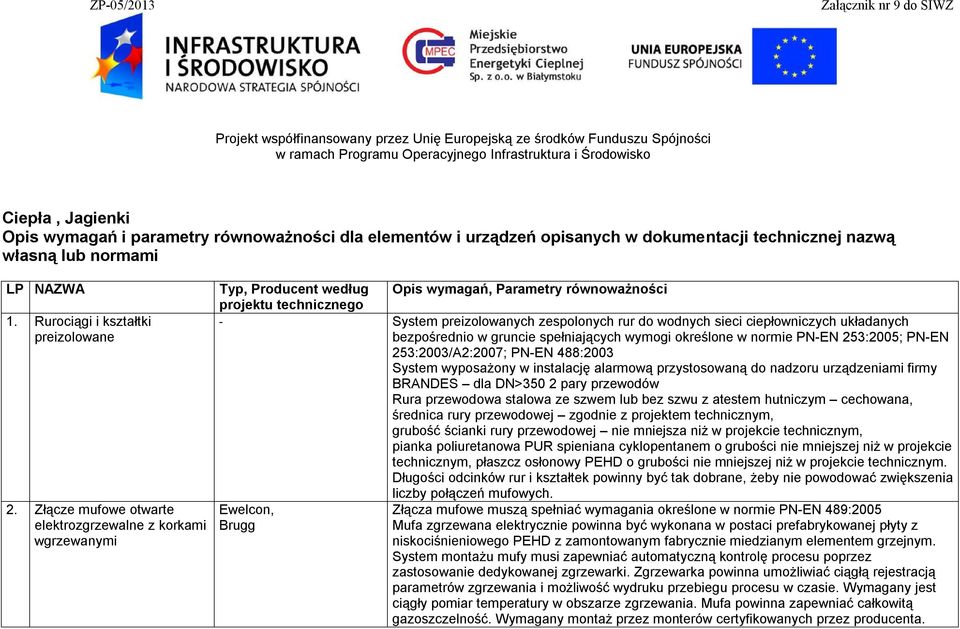

1 Ciepła, Jagienki Opis wymagań i parametry równoważności dla elementów i urządzeń opisanych w dokumentacji technicznej nazwą własną lub normami LP NAZWA 1. Rurociągi i kształtki preizolowane 2. Złącze mufowe otwarte elektrozgrzewalne z korkami wgrzewanymi Typ, Producent według Opis wymagań, Parametry równoważności projektu technicznego - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie spełniających wymogi określone w normie PN-EN 253:2005; PN-EN 253:2003/A2:2007; PN-EN 488:2003 System wyposażony w instalację alarmową przystosowaną do nadzoru urządzeniami firmy BRANDES dla DN>350 2 pary przewodów Rura przewodowa stalowa ze szwem lub bez szwu z atestem hutniczym cechowana, średnica rury przewodowej zgodnie z projektem technicznym, grubość ścianki rury przewodowej nie mniejsza niż w projekcie technicznym, pianka poliuretanowa PUR spieniana cyklopentanem o grubości nie mniejszej niż w projekcie technicznym, płaszcz osłonowy PEHD o grubości nie mniejszej niż w projekcie technicznym. Długości odcinków rur i kształtek powinny być tak dobrane, żeby nie powodować zwiększenia liczby połączeń mufowych. Ewelcon, Złącza mufowe muszą spełniać wymagania określone w normie PN-EN 489:2005 Brugg Mufa zgrzewana elektrycznie powinna być wykonana w postaci prefabrykowanej płyty z niskociśnieniowego PEHD z zamontowanym fabrycznie miedzianym elementem grzejnym. System montażu mufy musi zapewniać automatyczną kontrolę procesu poprzez zastosowanie dedykowanej zgrzewarki. Zgrzewarka powinna umożliwiać ciągłą rejestracją parametrów zgrzewania i możliwość wydruku przebiegu procesu w czasie. Wymagany jest ciągły pomiar temperatury w obszarze zgrzewania. Mufa powinna zapewniać całkowitą gazoszczelność. Wymagany montaż przez monterów certyfikowanych przez producenta.

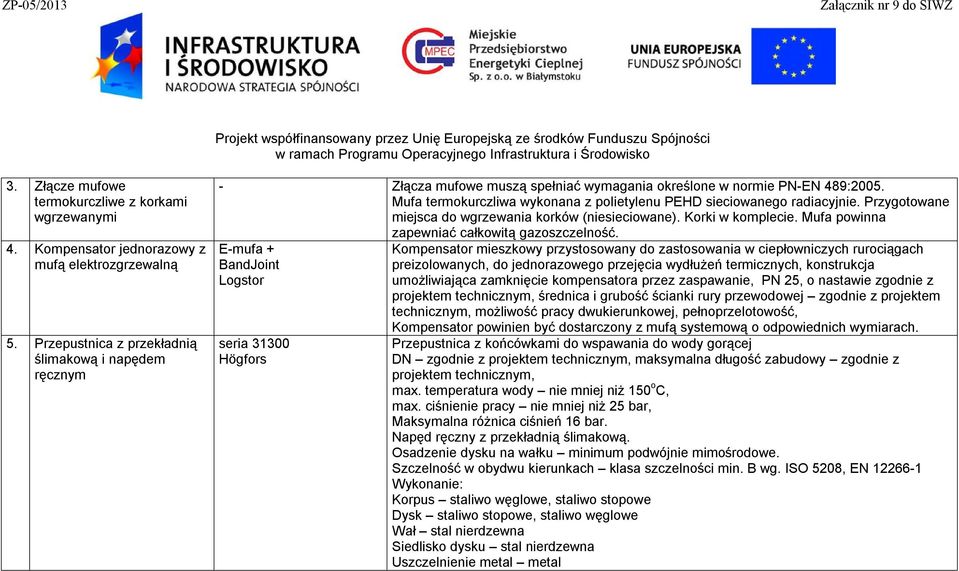

2 3. Złącze mufowe termokurczliwe z korkami wgrzewanymi 4. Kompensator jednorazowy z mufą elektrozgrzewalną 5. Przepustnica z przekładnią ślimakową i napędem ręcznym - Złącza mufowe muszą spełniać wymagania określone w normie PN-EN 489:2005. Mufa termokurczliwa wykonana z polietylenu PEHD sieciowanego radiacyjnie. Przygotowane miejsca do wgrzewania korków (niesieciowane). Korki w komplecie. Mufa powinna zapewniać całkowitą gazoszczelność. E-mufa + BandJoint Logstor seria Högfors Kompensator mieszkowy przystosowany do zastosowania w ciepłowniczych rurociągach preizolowanych, do jednorazowego przejęcia wydłużeń termicznych, konstrukcja umożliwiająca zamknięcie kompensatora przez zaspawanie, PN 25, o nastawie zgodnie z projektem technicznym, średnica i grubość ścianki rury przewodowej zgodnie z projektem technicznym, możliwość pracy dwukierunkowej, pełnoprzelotowość, Kompensator powinien być dostarczony z mufą systemową o odpowiednich wymiarach. Przepustnica z końcówkami do wspawania do wody gorącej DN zgodnie z projektem technicznym, maksymalna długość zabudowy zgodnie z projektem technicznym, Maksymalna różnica ciśnień 16 bar. Napęd ręczny z przekładnią ślimakową. Osadzenie dysku na wałku minimum podwójnie mimośrodowe. Szczelność w obydwu kierunkach klasa szczelności min. B wg. ISO 5208, EN Wykonanie: Korpus staliwo węglowe, staliwo stopowe Dysk staliwo stopowe, staliwo węglowe Wał stal nierdzewna Siedlisko dysku stal nierdzewna Uszczelnienie metal metal

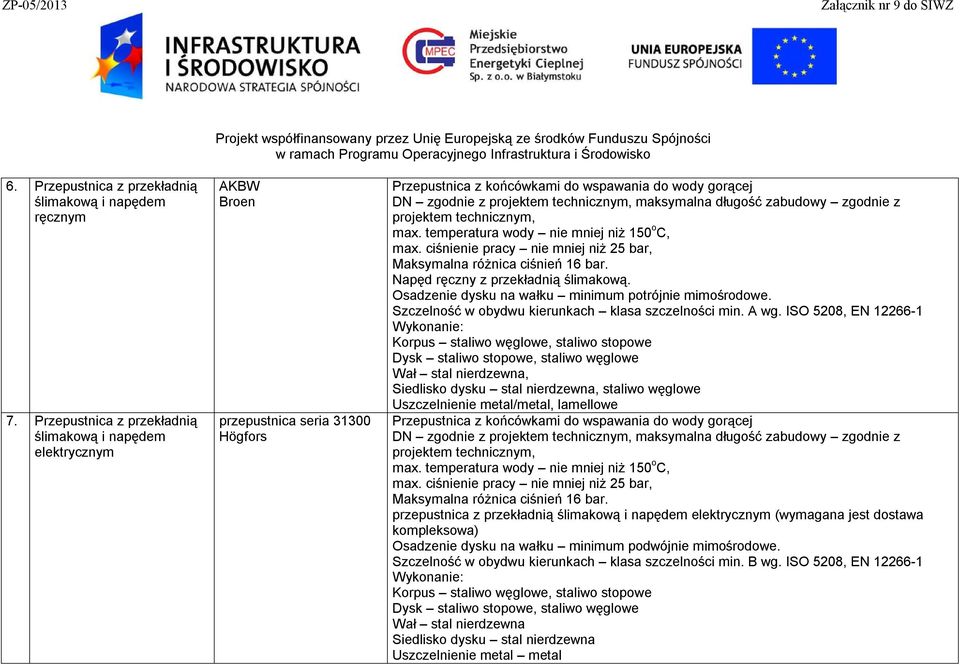

3 6. Przepustnica z przekładnią ślimakową i napędem ręcznym 7. Przepustnica z przekładnią ślimakową i napędem elektrycznym AKBW Broen przepustnica seria Högfors Przepustnica z końcówkami do wspawania do wody gorącej DN zgodnie z projektem technicznym, maksymalna długość zabudowy zgodnie z projektem technicznym, Maksymalna różnica ciśnień 16 bar. Napęd ręczny z przekładnią ślimakową. Osadzenie dysku na wałku minimum potrójnie mimośrodowe. Szczelność w obydwu kierunkach klasa szczelności min. A wg. ISO 5208, EN Wykonanie: Korpus staliwo węglowe, staliwo stopowe Dysk staliwo stopowe, staliwo węglowe Wał stal nierdzewna, Siedlisko dysku stal nierdzewna, staliwo węglowe Uszczelnienie metal/metal, lamellowe Przepustnica z końcówkami do wspawania do wody gorącej DN zgodnie z projektem technicznym, maksymalna długość zabudowy zgodnie z projektem technicznym, Maksymalna różnica ciśnień 16 bar. przepustnica z przekładnią ślimakową i napędem elektrycznym (wymagana jest dostawa kompleksowa) Osadzenie dysku na wałku minimum podwójnie mimośrodowe. Szczelność w obydwu kierunkach klasa szczelności min. B wg. ISO 5208, EN Wykonanie: Korpus staliwo węglowe, staliwo stopowe Dysk staliwo stopowe, staliwo węglowe Wał stal nierdzewna Siedlisko dysku stal nierdzewna Uszczelnienie metal metal

4 napęd elektryczny AUMA NORM typu SA (otwórz /zamknij) ze sterownikiem AUMA MATIC i kontrolerem Profibus DP Napęd elektryczny zintegrowany z napędem ręcznym, zasilanie 3x400VAC, 3-fazowy asynchroniczny silnik, zgodny z IEC Stopień ochrony wg. EN IP68 Rodzaj pracy S2 15 min. Układ sterowania zabudowany w napędzie, zintegrowany lokalnie z zespołem zasilająco sterującym Podwójne (tandemowe) wyłączniki krańcowe-drogowe (otwórz /zamknij) Napęd z zabudowana grzałką oraz termostatem antykondensacyjnym Napęd musi posiadać możliwość sterowania lokalnego oraz z centralnej nastawni Napęd wyposażony w kontroler fieldbus - Profibus DP 8. Zawór kulowy kołnierzowy Naval nr kat xx Zawór do wody gorącej, kołnierzowy, korpus całkowicie spawany ze stali węglowej z osadzonym w korpusie uszczelnieniem ze zbrojonego teflonu PTFE+C, kula wykonana ze szlifowanej i polerowanej stali nierdzewnej, kula osadzona pływająco na sprężynach talerzowych wykonanych ze stali sprężynowej, trzpień ze stali nierdzewnej, dla średnic od DN 65 obudowa trzpienia z łożyskiem ze stali nierdzewnej, dźwignia zaworu ze stali ocynkowanej DN zgodnie z projektem technicznym,

5 9. Regulator różnicy ciśnień zawór regulacyjny VFG2, z siłownikiem AFP-9 Danfoss Regulator różnicy ciśnień bezpośredniego działania składający się z zaworu regulacyjnego z siłownikiem. Zawór regulacyjny: do wody gorącej, 2-drogowy, kołnierzowy, korpus ze staliwa lub żeliwa sferoidalnego, odciążony hydraulicznie, charakterystyka liniowa przeciek nie większy niż 0,05% k vs max. różnica ciśnień na zaworze nie mniej niż 15 bar, k vs zgodnie z projektem technicznym, DN zgodnie z projektem technicznym, Siłownik: do wody gorącej, przystosowany do montażu na zasilaniu lub powrocie, nastawa zmienna minimalna nastawa różnicy ciśnień nie więcej niż 0,5 bar maksymalna nastawa różnicy ciśnień nie mniej niż 3 bar

6 10. Regulator różnicy ciśnień regulator 42-24B Samson 11. Instalacja alarmowa dla systemu rur preizolowanych BRANDES Regulator różnicy ciśnień bezpośredniego działania składający się z zaworu regulacyjnego z siłownikiem. Zawór regulacyjny: do wody gorącej, 2-drogowy, kołnierzowy, korpus ze staliwa lub żeliwa sferoidalnego, odciążony hydraulicznie, charakterystyka liniowa przeciek nie większy niż 0,05% k vs max. różnica ciśnień na zaworze nie mniej niż 10 bar, k vs zgodnie z projektem technicznym, DN zgodnie z projektem technicznym, Siłownik: do wody gorącej, przystosowany do montażu na zasilaniu lub powrocie, nastawa zmienna minimalna nastawa różnicy ciśnień nie więcej niż 2 bar maksymalna nastawa różnicy ciśnień nie mniej niż 5 bar Elementy systemu alarmowego kompatybilne z urządzeniami firmy Brandes. Puszki pomiarowe i przyłączeniowe przystosowane do podłączenia urządzeń firmy Brandes. Przewody łączące do puszek linka miedziana o przekroju nie mniej niż 1 mm 2, w izolacji teflonowej
